Introducción
Este artículo describe el estado normal de las luces indicadoras de la impresora. Si alguna de las luces indicadoras de su impresora difiere de las descripciones de este artículo, significa que el estado de la impresora es anormal.
Estas luces indicadoras pueden reflejar si los módulos principales de hardware, como la placa del cabezal (TH), la placa de control de movimiento (MC) y la placa de control de aplicación (AP), reciben una alimentación eléctrica normal.
Es importante destacar que incluso si las luces indicadoras de TH, AP y MC muestran un estado normal, no necesariamente significa que la impresora funcione correctamente. Esto se debe a que, cuando ciertos circuitos de sensores fallan, como el sensor de temperatura y el sensor hall, los microcontroladores en estas placas principales pueden seguir recibiendo alimentación normalmente, lo que significa que sus luces indicadoras también aparecerán normales.
En resumen, el estado de las luces indicadoras puede reflejar la situación de alimentación de los módulos principales de hardware, pero no representa completamente el estado de funcionamiento general de la impresora. Los usuarios deben considerar varios factores para determinar el estado de funcionamiento real de la impresora.
Algunos videos de esta guía pueden no cargarse correctamente al visualizarse en un navegador móvil. Se recomienda utilizar un navegador de escritorio/PC para acceder a este contenido.
Para impresoras H2D/H2C

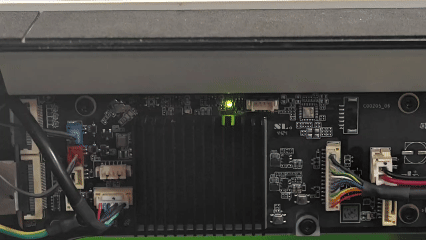

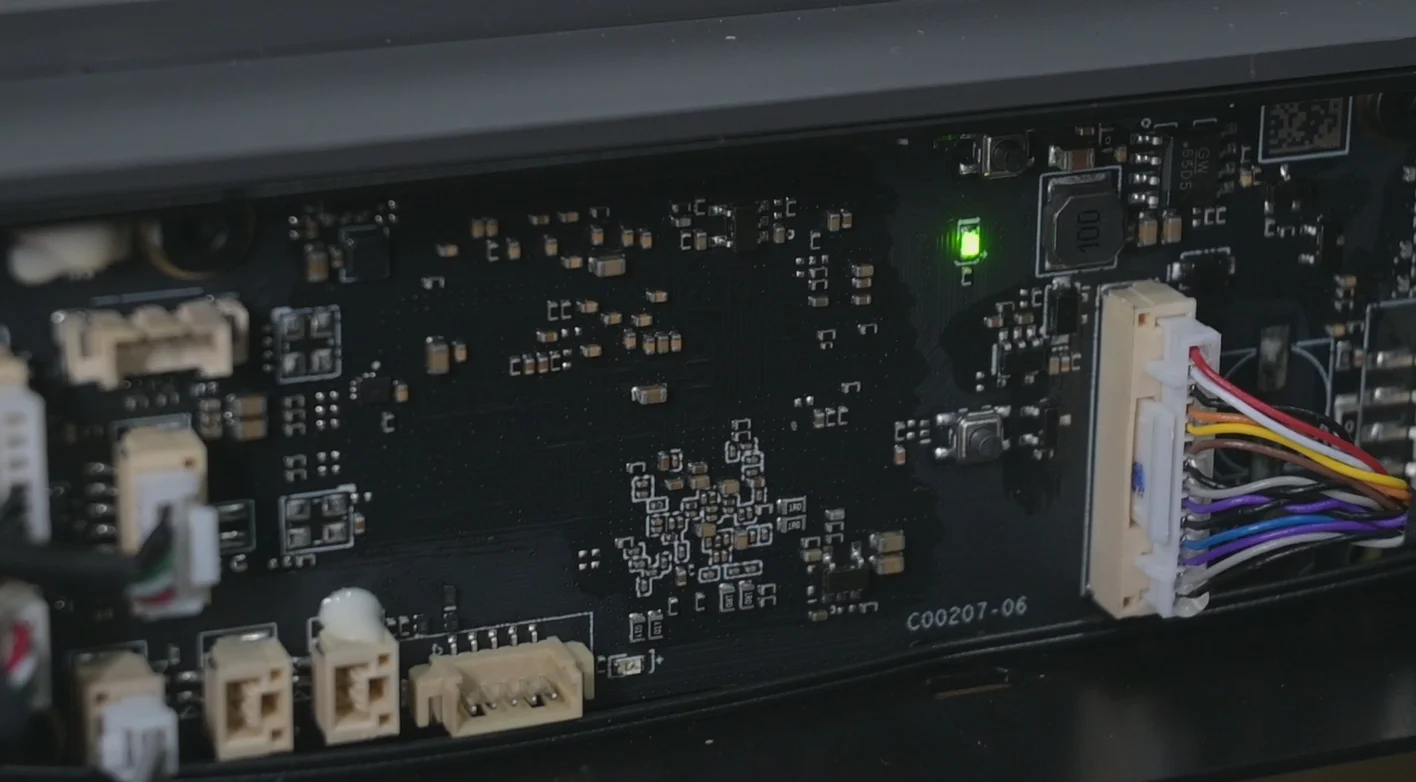

Estado normal: la luz indicadora de la placa AP parpadea rápidamente (izquierda) y permanece encendida (derecha).
Consulte el contenido de la wiki para quitar la cubierta de la placa AP y observe la luz indicadora de la placa AP.

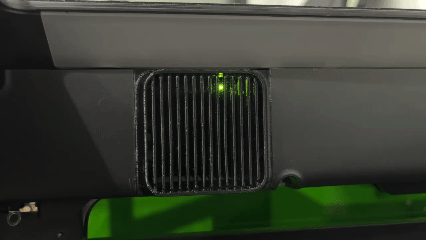

También puede optar por no quitar la cubierta de la placa AP y observar las luces indicadoras a través de los agujeros de disipación de calor de la cubierta de la placa AP desde un ángulo específico.

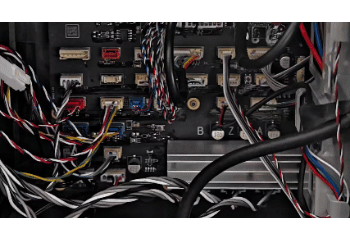

Estado normal: la luz indicadora de la placa MC permanece encendida (esquina superior izquierda), parpadea lentamente (esquina inferior izquierda) y parpadea rápidamente (derecha).
Consulte el contenido de la wiki para quitar el panel trasero y observe el estado de la luz indicadora de la placa MC.
- Este gif incluye el estado de inicialización después del arranque, por lo que la luz indicadora en la esquina inferior izquierda permanece encendida durante un corto período.

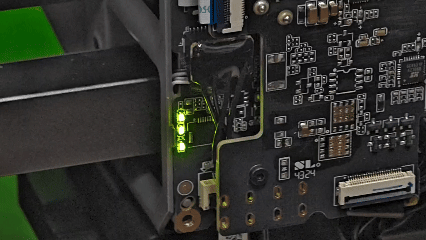

Estado normal: la luz indicadora de la placa TH permanece encendida (superior y central) y parpadea rápidamente (inferior).
Consulte el contenido de la wiki para quitar el ventilador de capa y observe el estado de la luz indicadora de la placa TH.

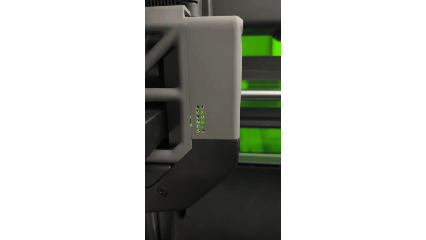

Sin quitar la cubierta trasera, también puede ver la luz a través del pequeño agujero lateral del cabezal.
Para impresoras H2S
Estado normal: la luz indicadora de la placa AP parpadea rápidamente (izquierda) y permanece encendida (derecha).
Consulte el contenido de la wiki para reemplazar la placa AP y observe la luz indicadora de la placa AP.
También puede optar por no quitar la cubierta de la placa AP y observar las luces indicadoras a través de los agujeros de disipación de calor de la cubierta de la placa AP desde un ángulo específico.

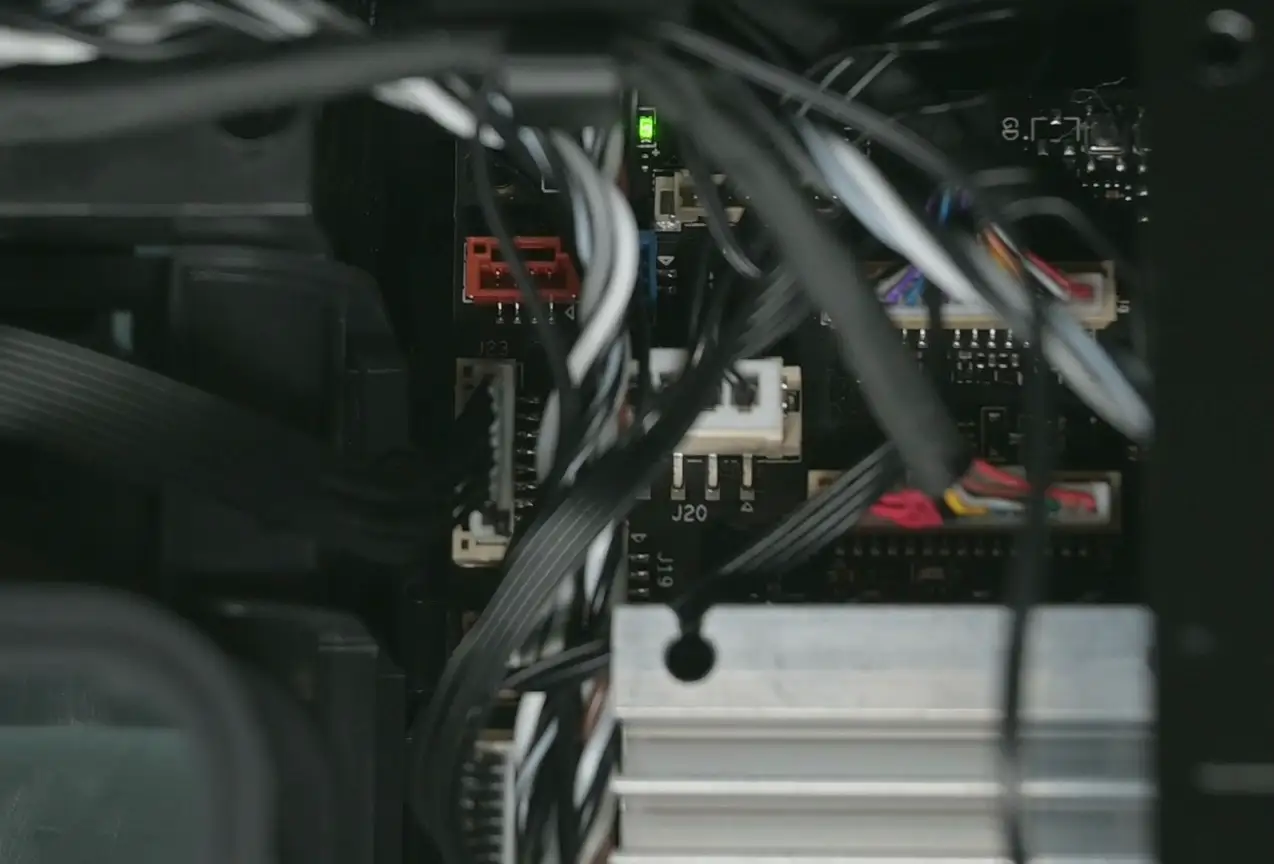

Estado normal: la luz indicadora de la placa MC permanece encendida (esquina superior izquierda), parpadea lentamente (esquina inferior izquierda) y parpadea rápidamente (derecha).
Consulte el contenido de la wiki para quitar el panel trasero y observe el estado de la luz indicadora de la placa MC.
- Este video incluye el estado de inicialización después del arranque, por lo que la luz indicadora en la esquina inferior izquierda permanece encendida durante un corto período.

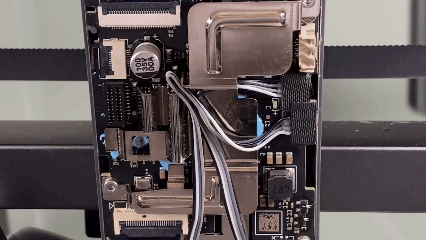

Estado normal: la luz indicadora de la placa TH parpadea rápidamente.
Consulte los pasos 1 y 2 de reemplazar la placa TH H2S para quitar la cubierta trasera del cabezal y observar el estado de la luz indicadora de la placa TH.

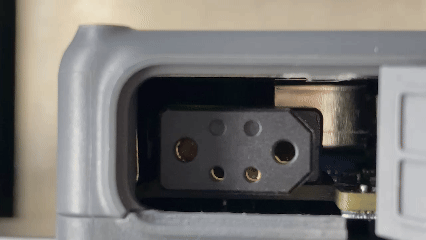

Sin quitar la cubierta trasera, puede abrir la cubierta de la interfaz del módulo del cabezal para observar la luz.
Para impresoras de la serie X1

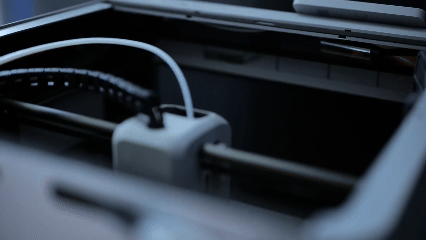

Estado normal: la luz indicadora de la placa TH permanece roja constante

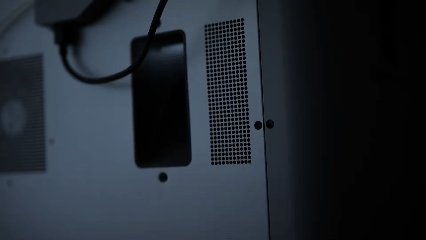

Estado normal: la placa MC parpadea roja una vez cada 5 segundos

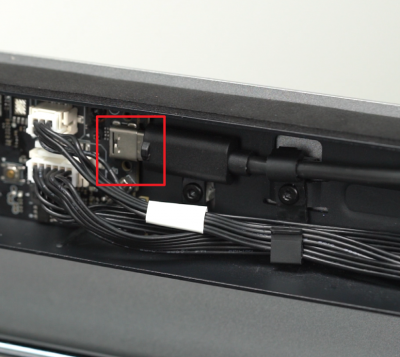

Si la luz indicadora de la placa MC no parpadea una vez cada 5 segundos (por ejemplo, una vez cada 30 segundos), verifique si el cable USB-C está conectado correctamente.
Nota: La letra "A" y el saliente deben enfrentar hacia afuera.

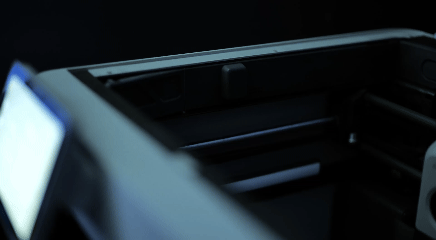

Estado normal: la placa AP tiene 2 luces indicadoras, una permanece roja constante y la otra parpadea roja una vez por segundo
Solución de problemas de fallos en el circuito de la impresora - Serie X1
Impresora X2D
Estado normal: Placa TH: LED permanece encendido
Consulte reemplazar la cubierta del cabezal X2D para quitar la cubierta del cabezal y observe las luces indicadoras de la placa TH.
Estado normal: Placa MC: LED permanece encendido (esquina superior izquierda) / Parpadea lentamente (esquina inferior derecha)
Consulte reemplazar el panel trasero X2D para quitar el panel trasero y observe las luces indicadoras de la placa MC.
Estado normal: Placa AP: LED parpadea rápidamente (esquina inferior izquierda) / Permanece encendido (esquina superior derecha)

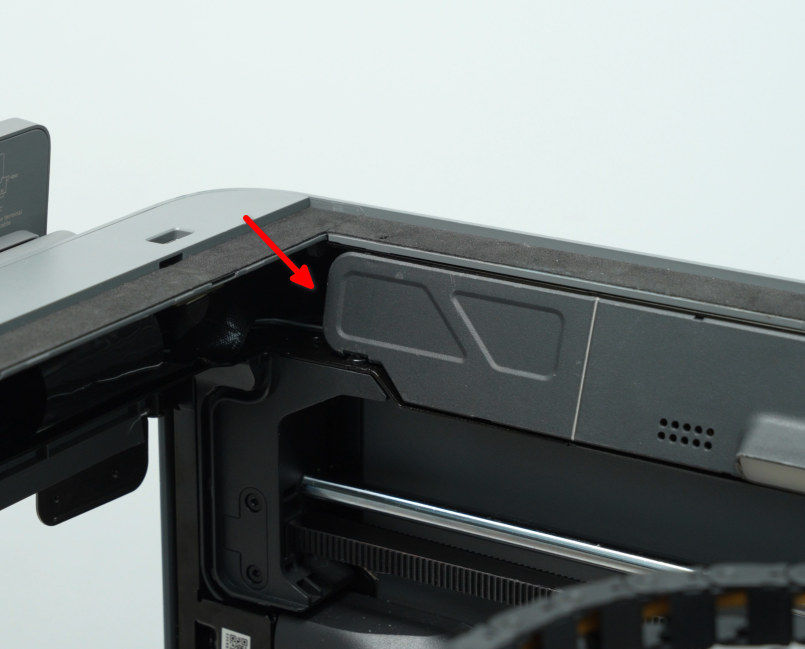

Abra la cubierta de la placa AP desde el lado más cercano a la puerta frontal, desconecte el conector de la luz LED izquierda y observe la luz indicadora de la placa AP.
Para la impresora P1S

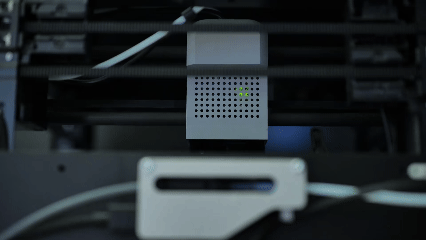

Estado normal: la luz indicadora de la placa TH permanece verde constante

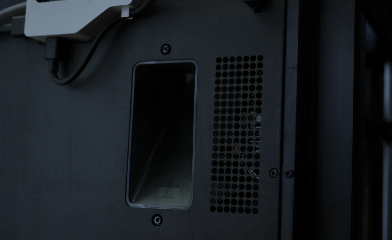

Estado normal: la placa MC parpadea verde una vez cada 5 segundos

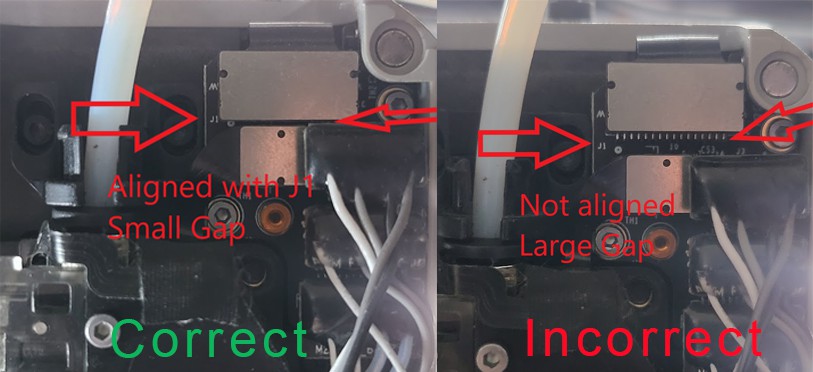

Si la luz indicadora de la placa MC no parpadea una vez cada 5 segundos (por ejemplo, una vez cada 30 segundos), verifique si el cable FPC está conectado correctamente.

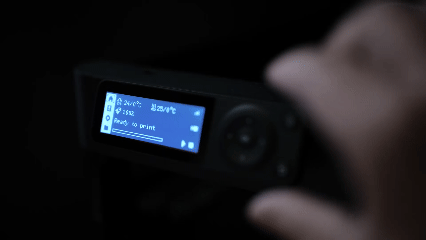

Estado normal: la placa AP tiene una luz indicadora verde que parpadea una vez por segundo. Los usuarios deben desbloquear primero la pantalla según este método para localizar esta luz LED.

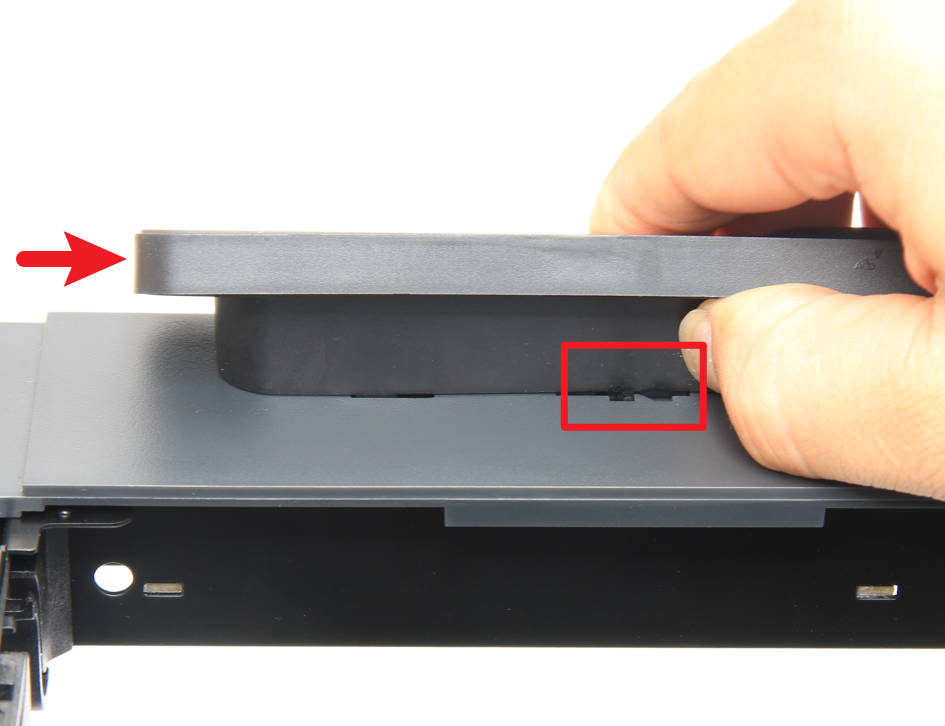

Presione la hebilla debajo de la pantalla para desbloquearla, luego empuje la pantalla hacia la derecha para liberarla.
Solución de problemas de fallos en el circuito de la impresora - Serie P1
Para la impresora P2S

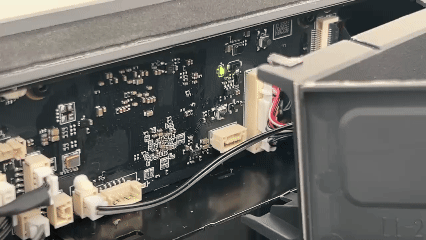

Estado normal: Placa AP: LED parpadea rápidamente (izquierda) / Permanece encendido (derecha)
Abra la cubierta de la placa AP desde el lado cercano a la puerta frontal para observar las luces indicadoras de la placa AP.

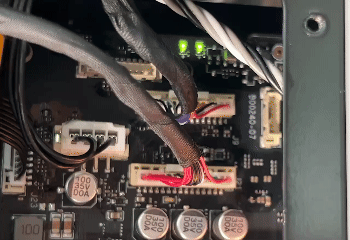

Estado normal: Placa MC: LED permanece encendido (superior) / Parpadea lentamente (inferior)
Consulte reemplazar el panel trasero P2S para quitar el panel trasero y observe el estado de la luz indicadora de la placa MC.

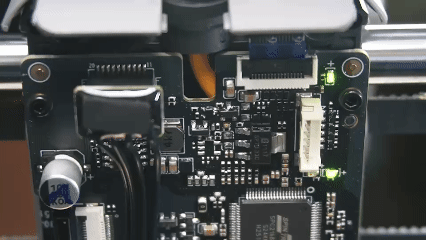

Estado normal: Placa TH: LED permanece encendido (superior e inferior derecha) / Parpadea rápidamente (inferior izquierda)
Consulte reemplazar la cubierta trasera del cabezal P2S para quitar la cubierta trasera del cabezal y observe el estado de la luz indicadora de la placa TH.

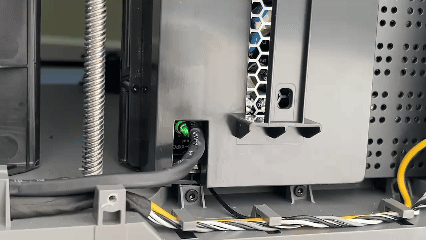

Estado normal: la luz indicadora del módulo de alimentación permanece encendida.
Para la impresora A1 mini

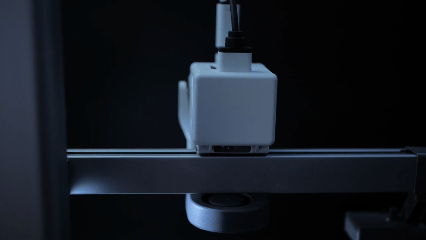

Estado normal: la luz indicadora de la placa TH permanece verde constante
Separe cuidadosamente la cubierta trasera tirando de la sección inferior como se muestra.
Estado normal: la placa MC y la placa AP están integradas en la placa principal

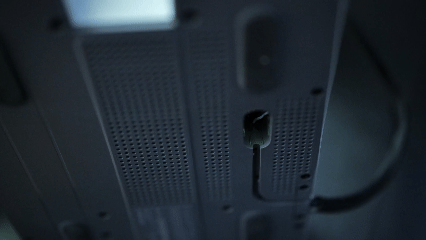

La placa MC parpadea verde una vez cada 5 segundos

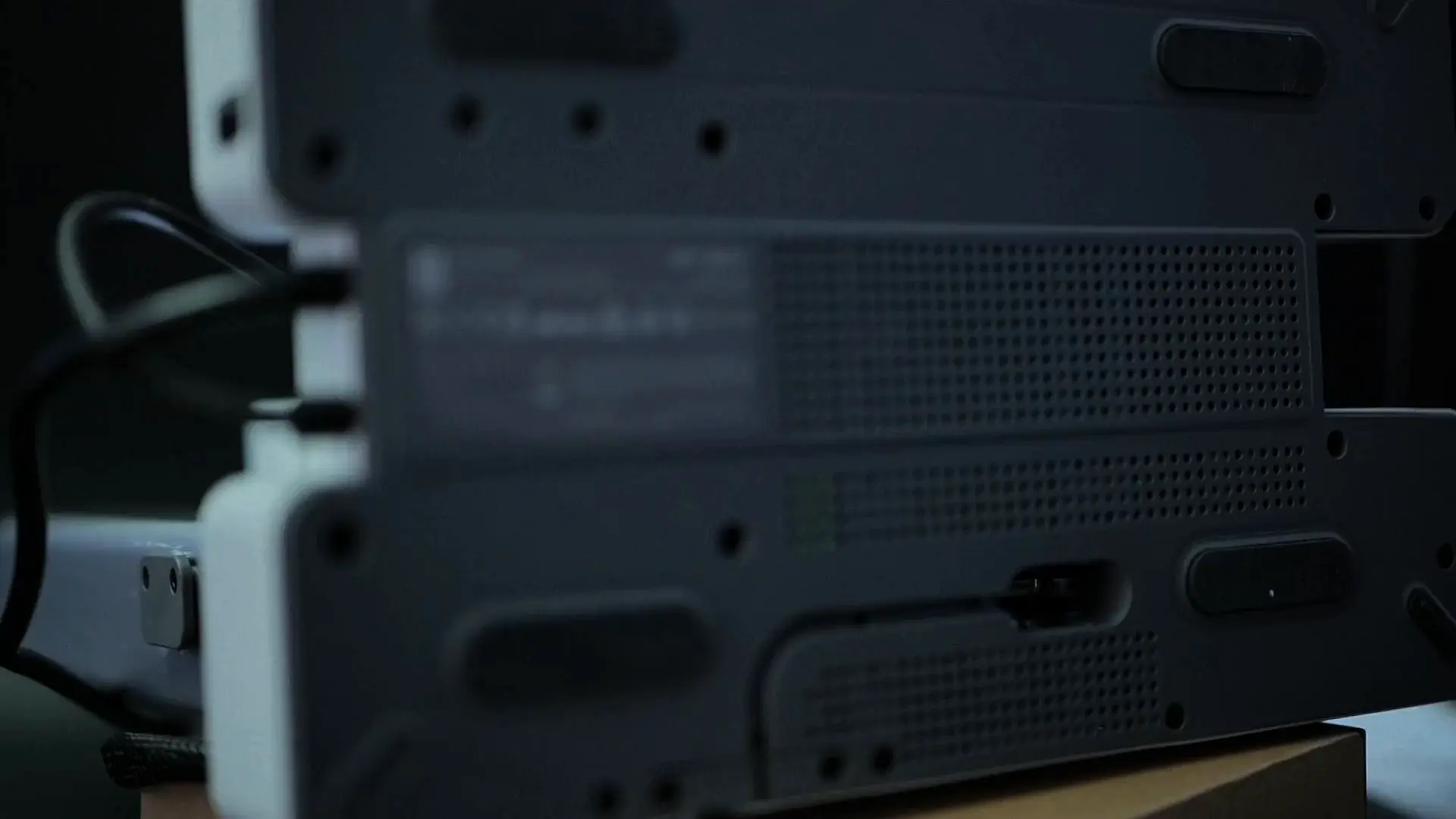

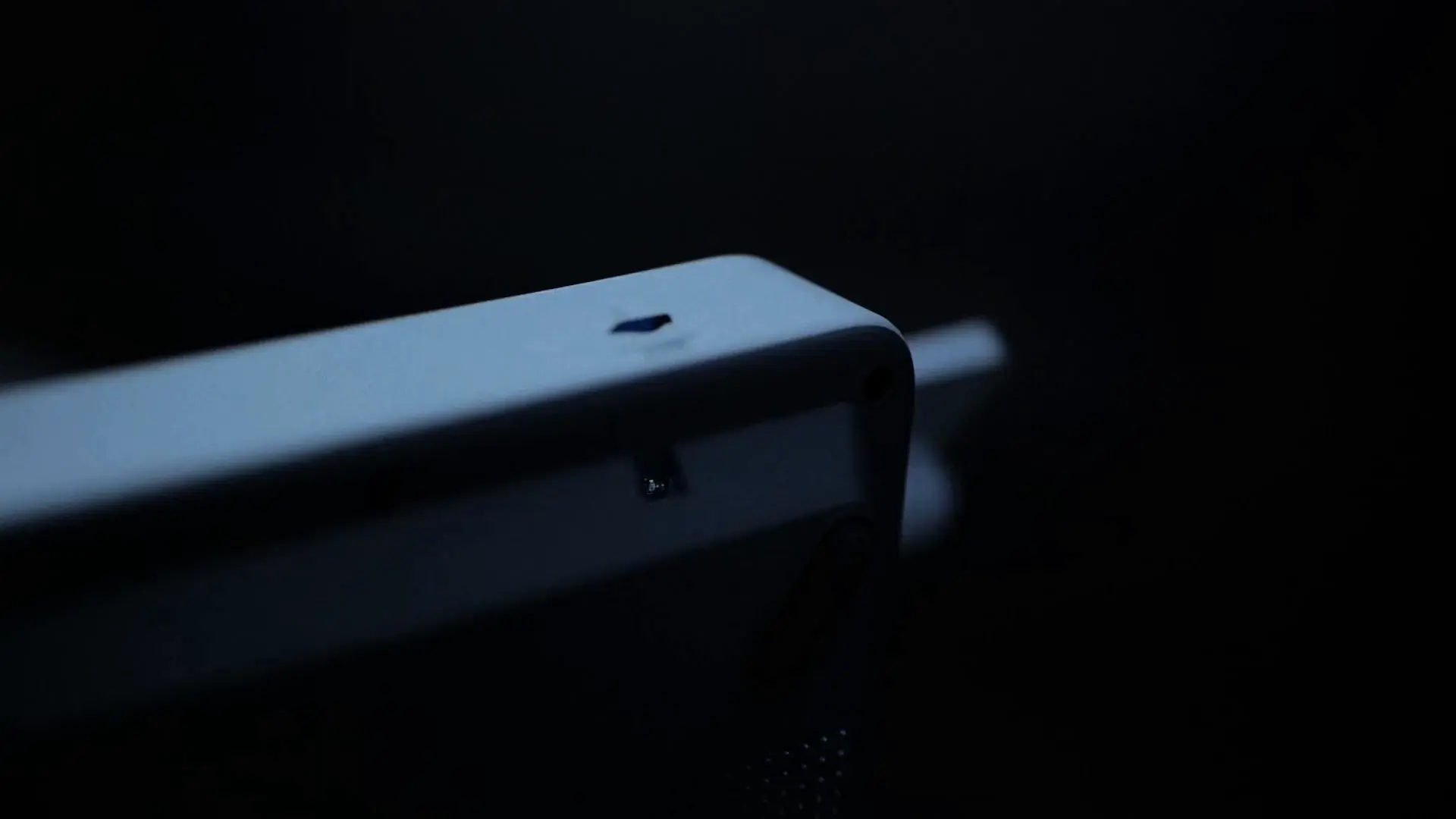

La placa AP tiene 1 luz indicadora verde que parpadea una vez por segundo
Para la impresora A1

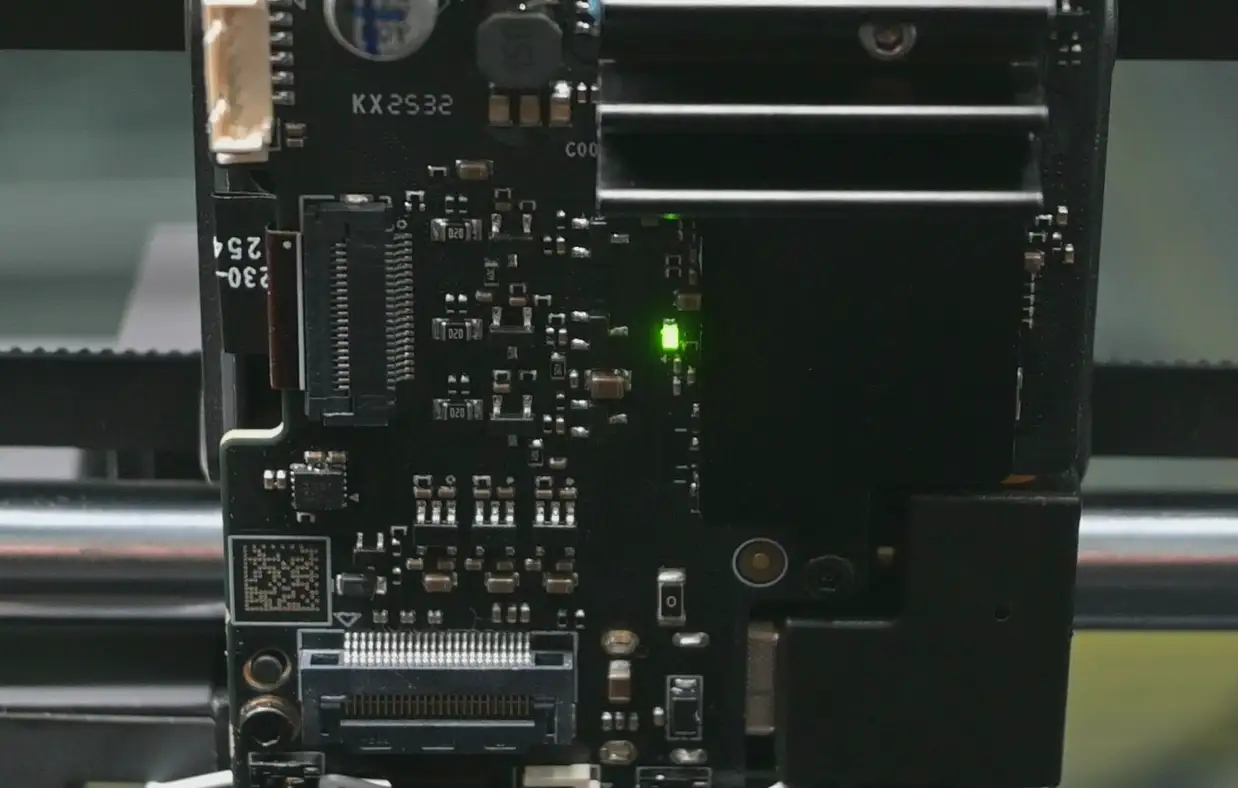

Estado normal: la luz indicadora de la placa TH permanece verde constante

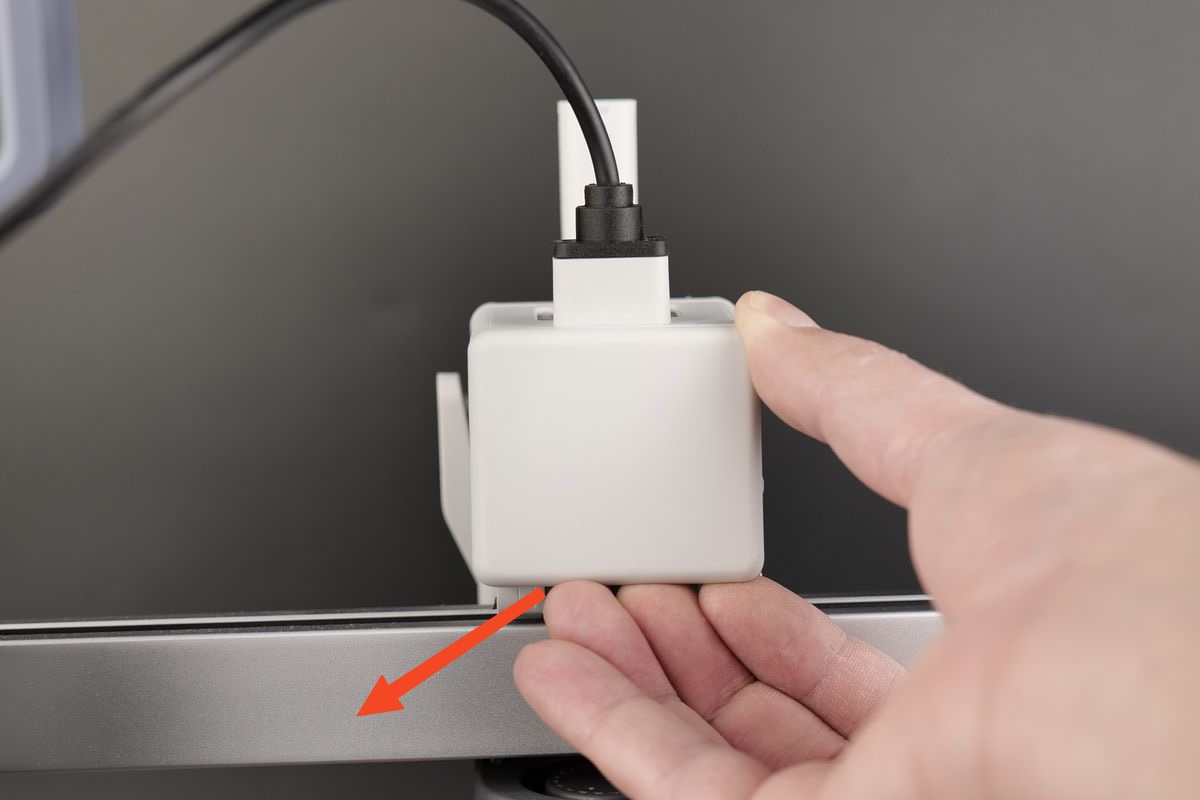

Separe cuidadosamente la cubierta trasera tirando de la sección inferior como se muestra.

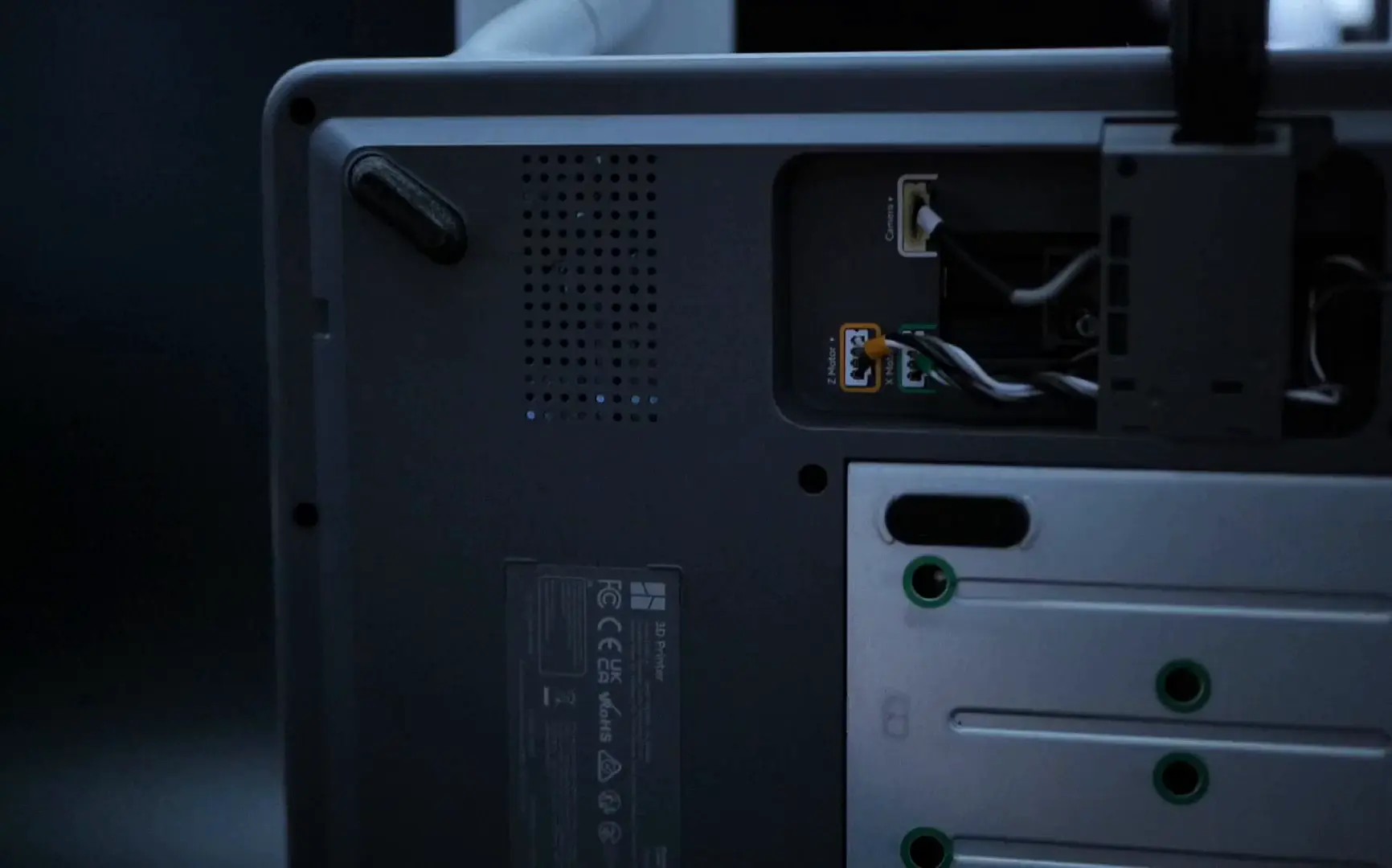

Estado normal: la placa MC y la placa AP están integradas en la placa principal
La placa MC parpadea verde una vez cada 5 segundos
La placa AP tiene 1 luz indicadora verde que parpadea una vez por segundo
Indicador LED HMS de la serie A1
Adicionalmente, los modelos A1 y A1 mini tienen una luz indicadora HMS que parpadeará rápidamente cuando ocurra un error HMS, solicitando al usuario verificar el mensaje de error HMS.
Estado anormal: cuando ocurre un error HMS
Si la luz indicadora parpadea rápidamente, puede acceder a la página HMS en la pantalla para obtener información de error más detallada, luego escanear el código QR para saltar a la página wiki correspondiente y obtener orientación de solución de problemas.

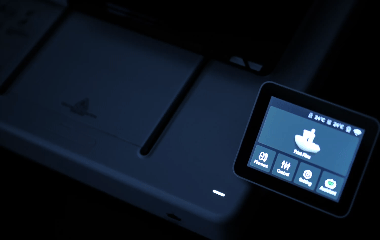

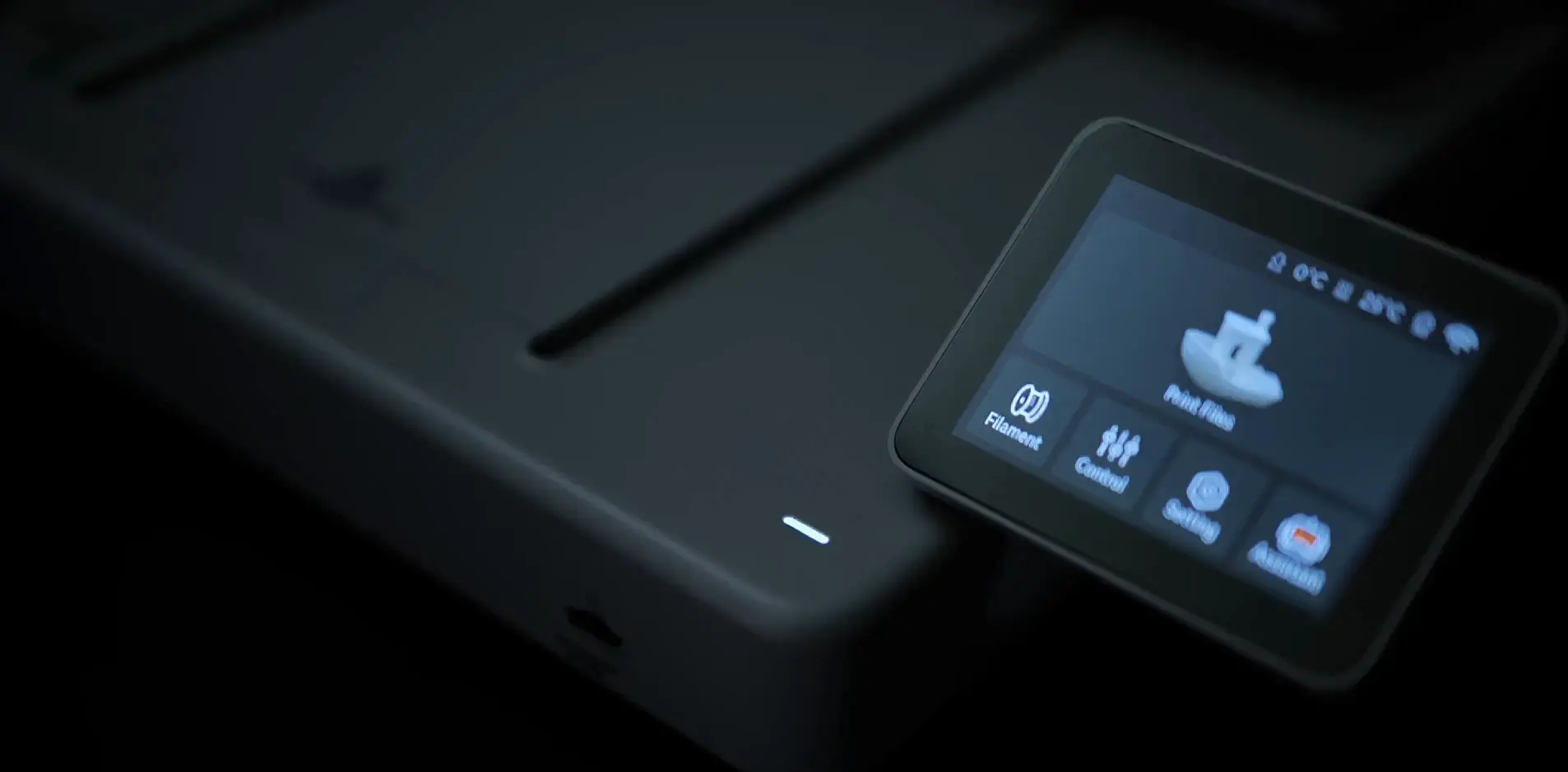

Estado Normal: Sin error HMS y la pantalla está encendida

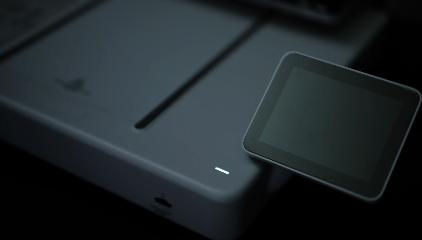

Estado Normal: Sin error HMS y la pantalla está en reposo
