Introducción
Aviso
Promoción de seguridad
a. Lea el manual y la declaración de seguridad
b. Ensamble correctamente la máquina y ventile y evacue el humo
c. Configure los parámetros de trabajo correctos
d. Debe haber una persona a cargo durante el procesamiento. En caso de emergencia, presione inmediatamente el botón de parada de emergencia para cortar la alimentación eléctrica
e. Coloque un extintor cerca de la máquina
f. Se requiere limpieza y mantenimiento regular después de cada procesamiento láser
Guía de seguridad láser
Información importante para el uso del Módulo Láser
Software y firmware
Debe descargar previamente el software Bambu Suite y actualizar el firmware de la impresora a la última versión.
Introducción y ensamblaje del módulo láser

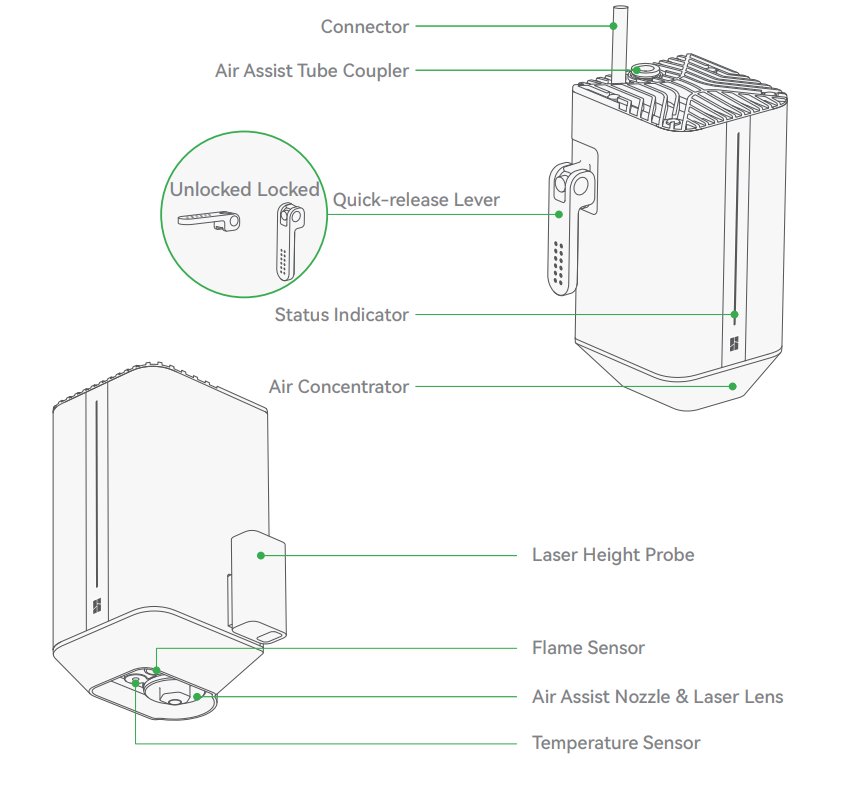

Introducción al módulo láser
Procedimiento de instalación del módulo láser
Puede consultar el video del proceso detallado de instalación del botón de parada de emergencia y el tubo de ventilación de humo: Instalación del Módulo Láser
-
Retire el módulo láser de la caja de embalaje e instálelo realizando los siguientes pasos:

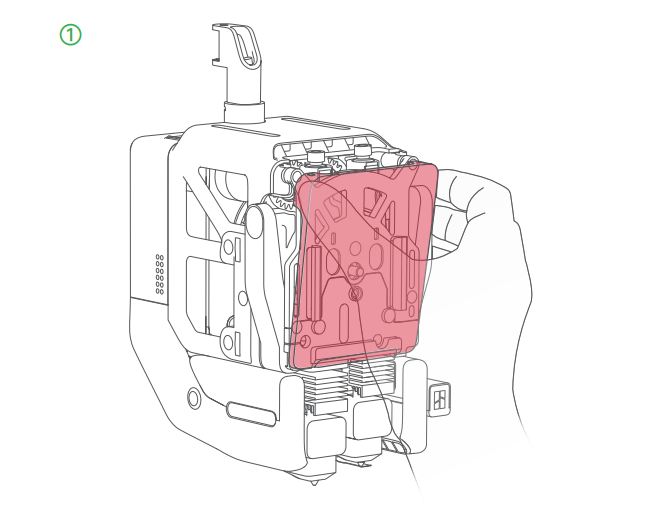

A. Presione las dos esquinas superiores de la cubierta frontal y retirela.

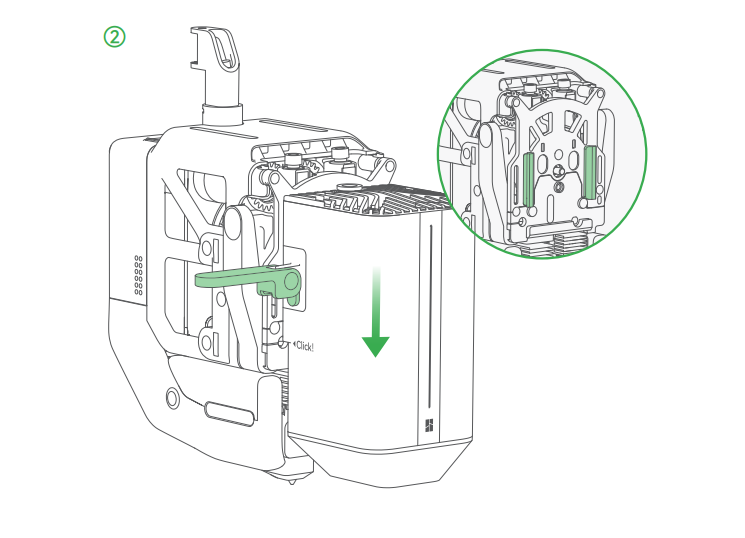

B. Como se muestra en la imagen, desbloquee la palanca de liberación rápida. Luego, alinee las ranuras del módulo láser y el cabezal, y deslice el módulo hacia abajo hasta el final.

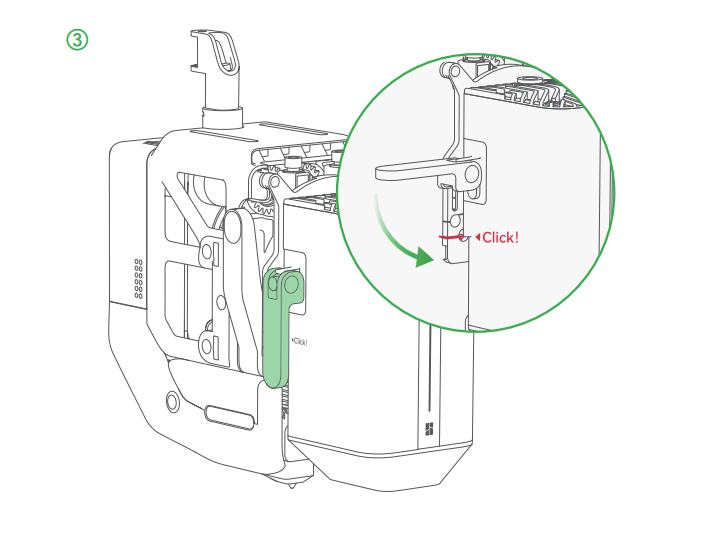

C. Como se muestra en la imagen, asegúrese de que la marca "Click" del módulo coincida con la ranura dentada del cabezal. Luego, presione la palanca de liberación rápida hacia abajo para bloquearla.

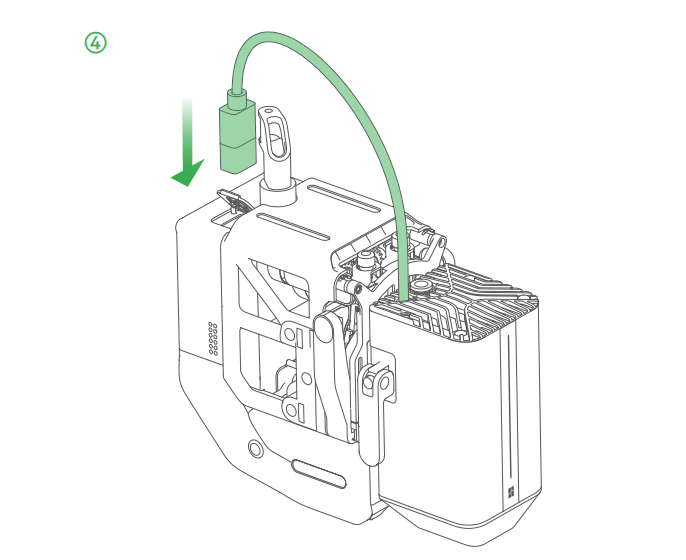

D. Abra la cubierta antipolvo e inserte el conector en la interfaz del cabezal.

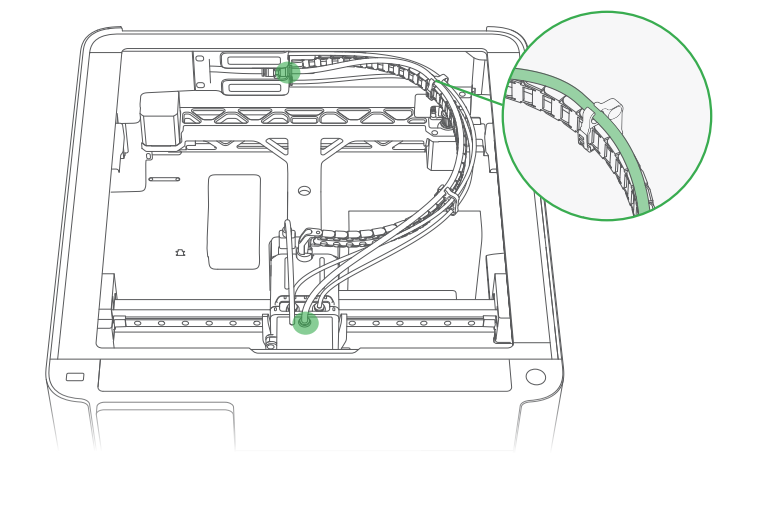

E. Retire la cubierta superior. Saque el tubo de asistencia de aire negro de la caja de accesorios. Inserte el tubo en el acoplador de tubo de asistencia de aire en el centro del amortiguador de filamento y en el módulo láser. El tubo está conectado correctamente si no se puede extraer suavemente. Luego, introduzca el tubo en las pinzas en la parte superior de la cadena de cables y alinee suavemente para evitar que se curve excesivamente en cualquier punto. Finalmente, coloque de nuevo la cubierta superior.
*Si no usa el módulo láser, retire el tubo de asistencia de aire para permitir que la cadena de cables se mueva libremente.
Instrucciones de uso de la plataforma láser
Después de instalar el módulo láser, debe colocar la plataforma láser en la cama caliente para cooperar con el módulo láser durante el procesamiento. Para instrucciones sobre el uso de la plataforma láser, puede consultar la wiki: Introducción a la Plataforma Láser y Plataforma de Corte
Inicialización y calibración
Antes de procesar con el módulo láser de la máquina, debe encontrar las indicaciones de calibración del módulo láser en "Asistente". El aviso suele incluir "Laser Module Begin Setup", "Laser Module Mount Calibration" y "BirdsEye Camera Begin Setup".
Inicio de configuración del Módulo Láser

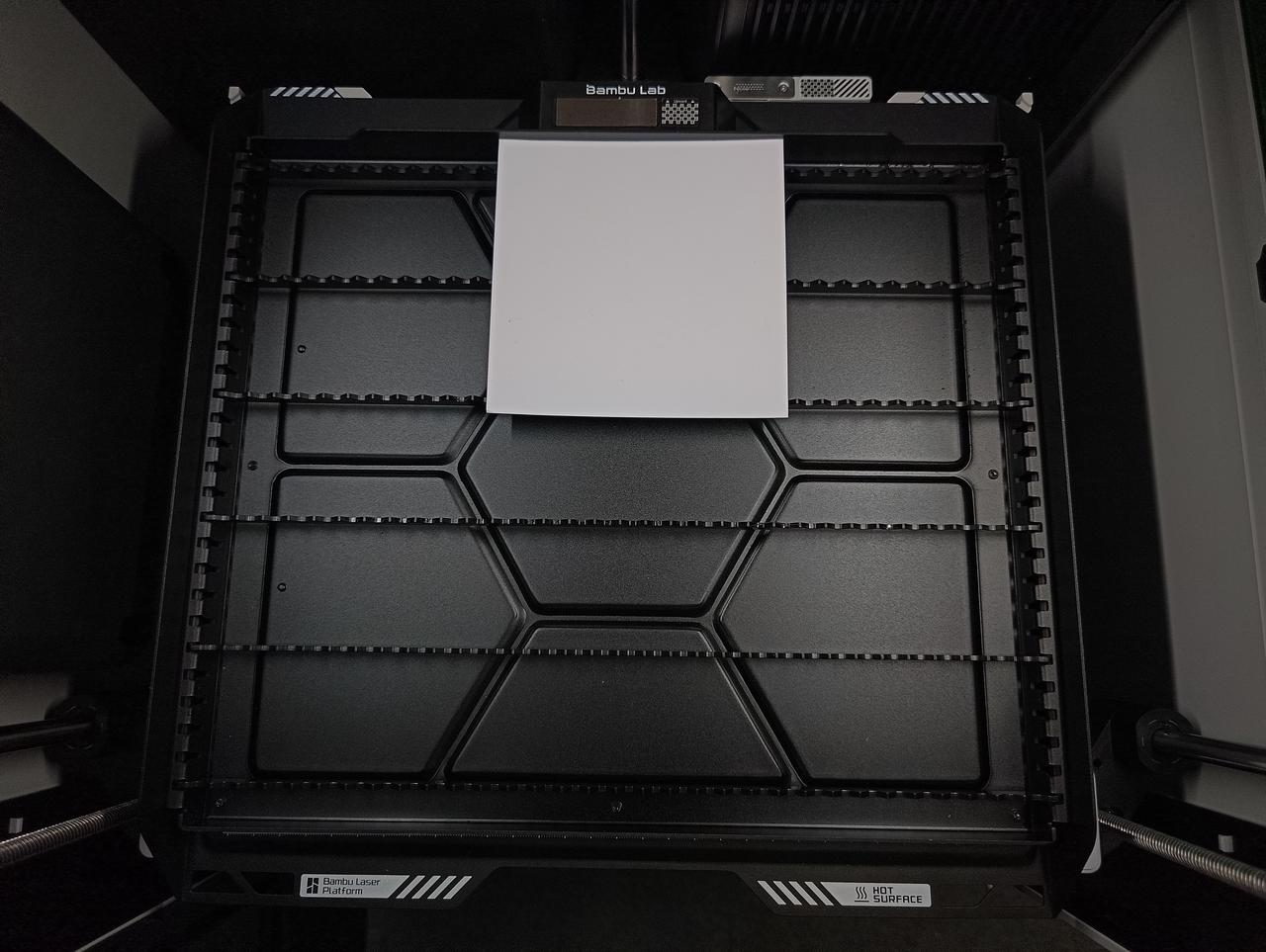

Al instalar y usar por primera vez el módulo láser, es necesario ejecutarlo una vez, y luego no será necesario realizar este proceso nuevamente. Si se reemplaza otro módulo láser, debe reinicializarse. Este proceso calibrará la posición y la longitud focal del láser, y pondrá la máquina en modo de posición absoluta. Este paso requiere colocar la plataforma láser y los materiales (tarjeta de calibración) en la cama caliente, como se muestra en la siguiente figura. Respecto a la calibración de enfoque láser, puede consultar la wiki para más información:
Presentación de la Calibración de Enfoque Láser
Calibración de montaje del Módulo Láser

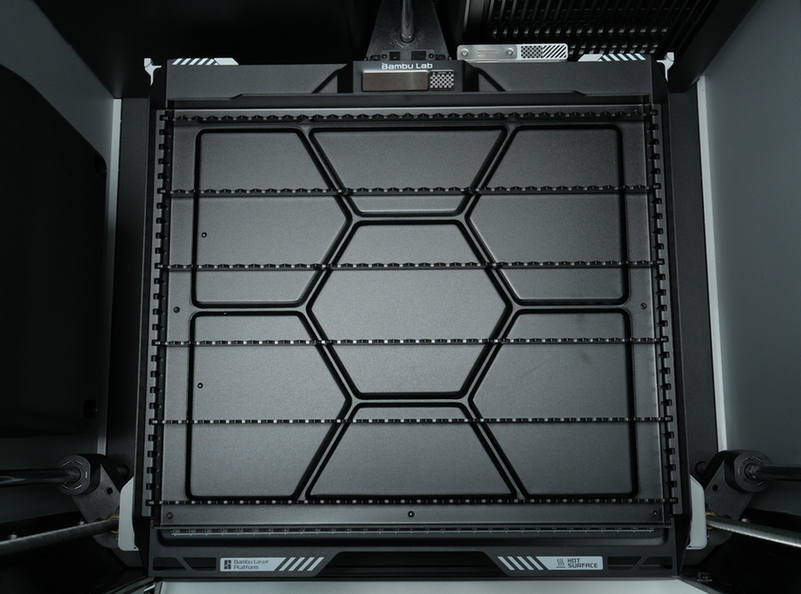

Cada vez que se encienda la máquina, se reinicie el motor o el motor pierda pasos, si desea usar el módulo láser, debe recalibrarlo. Cuando sea necesario, aparecerá automáticamente en la página "Asistente", sin requerir que el usuario tome una decisión. El propósito principal de esta calibración es homing el módulo láser y determinar la posición relativa entre el módulo láser y la cama caliente. Este paso requiere colocar previamente la plataforma láser en la cama caliente, como se muestra en la siguiente figura.
Inicio de configuración de la Cámara BirdsEye

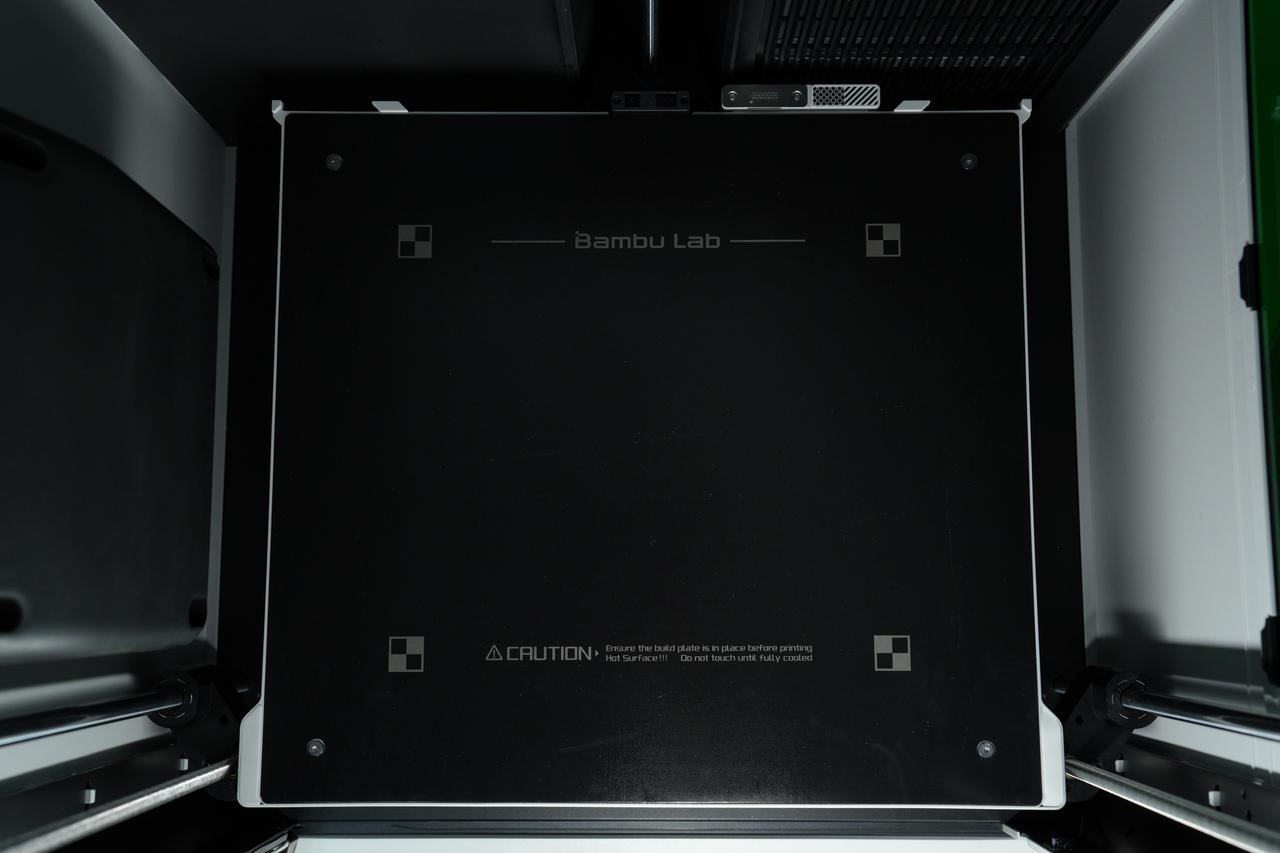

Se usa para calibrar la cámara BirdsEye y mejorar su precisión en la corrección de fotos. Esta calibración requiere cuatro marcadores en la cama caliente para lograrlo, por lo que no es necesario colocar nada en la cama caliente en este paso. Los marcadores de la cama caliente deben estar visibles para la cámara BirdsEye. La cámara ya ha sido calibrada antes de salir de fábrica y los usuarios pueden usarla directamente al recibirla. Sin embargo, debido al transporte, uso prolongado y otros factores, los parámetros de calibración de la cámara BirdsEye pueden volverse gradualmente inválidos. Cuando no esté satisfecho con la precisión del procesamiento láser, puede activar la inicialización de la cámara superior en "Configuración" - "Herramientas" para calibrar nuevamente la cámara BirdsEye.
Iniciar el procesamiento láser
-
Conecte la máquina. Escanee el código QR para vincular la impresora con Bambu Handy, abra Bambu Suite en la computadora y inicie sesión en su cuenta ( Manual de operación del software Bambu Suite).
-
En la cuadrícula de Bambu Suite, importe la imagen que desea procesar y seleccione un tipo de proceso específico para ella ( Introducción al tipo de procesamiento 2D).
-

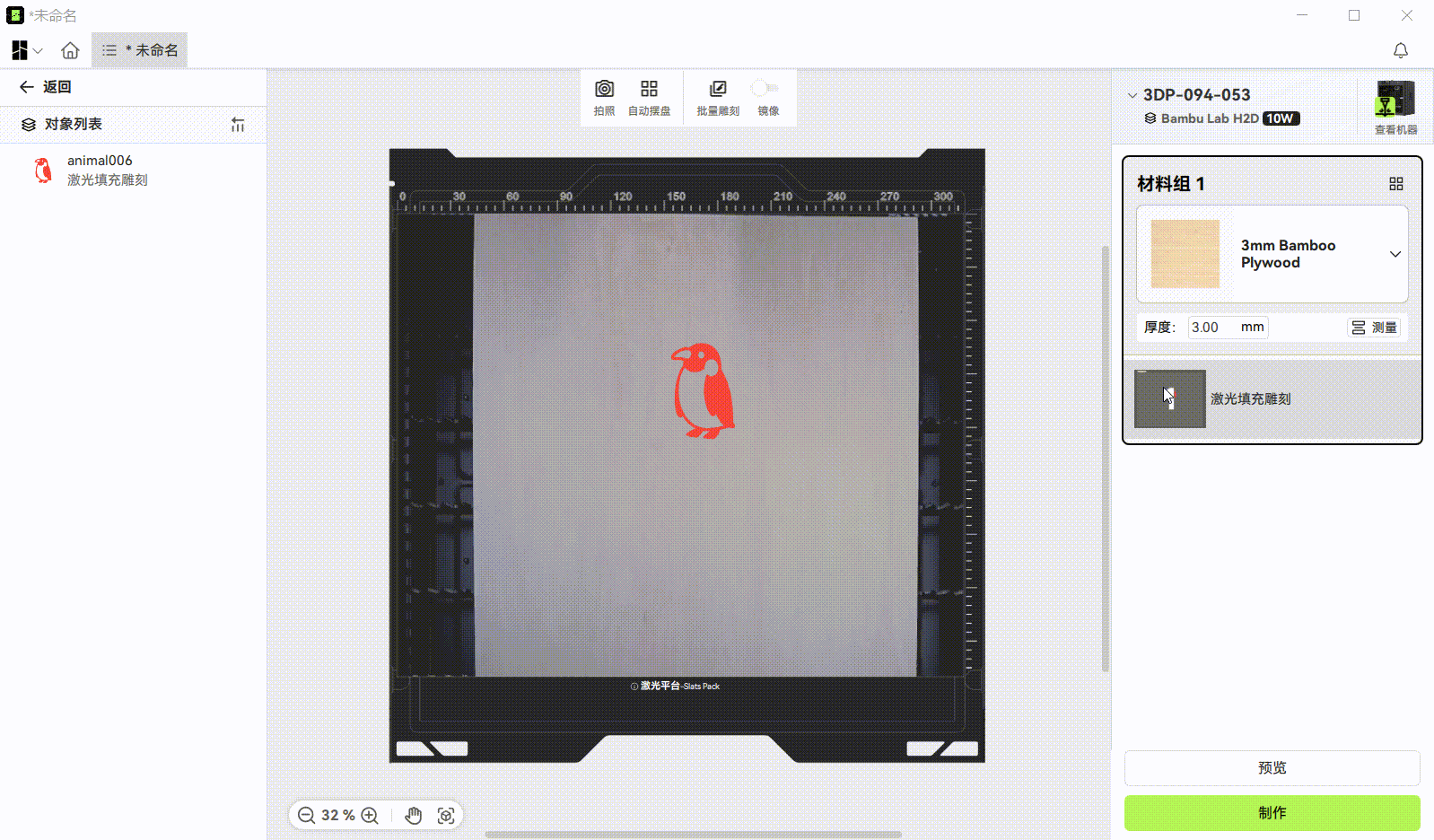

Asegúrese de que la plataforma láser y los materiales a procesar estén colocados en la cama caliente de la máquina ( Colocar material en la plataforma láser), haga clic en "Preparar" para ingresar a la página de preparación y seleccione los materiales a procesar en "Lote de materiales" en el extremo derecho del software. Luego haga clic en "Capturar imagen", tomará unos segundos obtener la imagen de fondo procesada, ajuste el patrón a la posición deseada en el fondo procesado, confirme que es correcto y luego haga clic en "Hacer" para enviar la tarea.
Si selecciona el material en el grupo de materiales y luego hace clic en "Capturar imagen", la cámara medirá el grosor del material al obtener la imagen de fondo de procesamiento. Si necesita medir el grosor del material por separado, también puede volver a medir el grosor del material colocado haciendo clic en "Medir" en "Lote de materiales" - "Grosor". La explicación de la medición de grosor se encuentra en la wiki: Medición del grosor del material

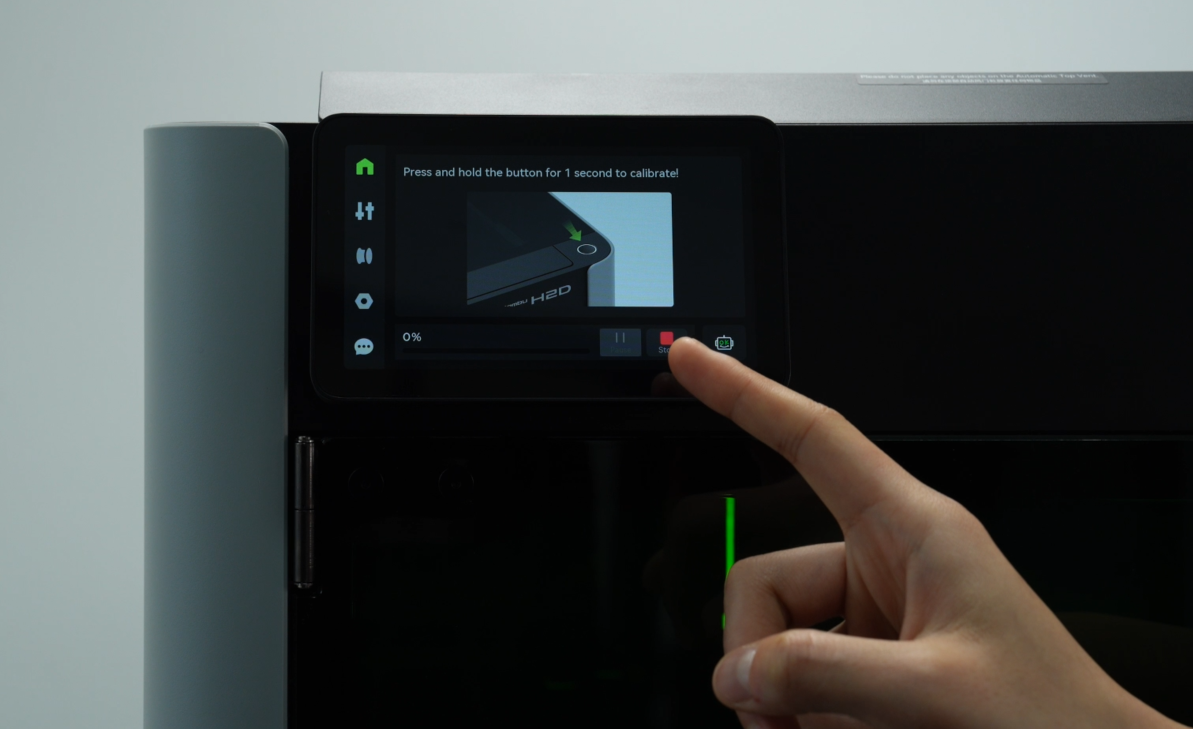

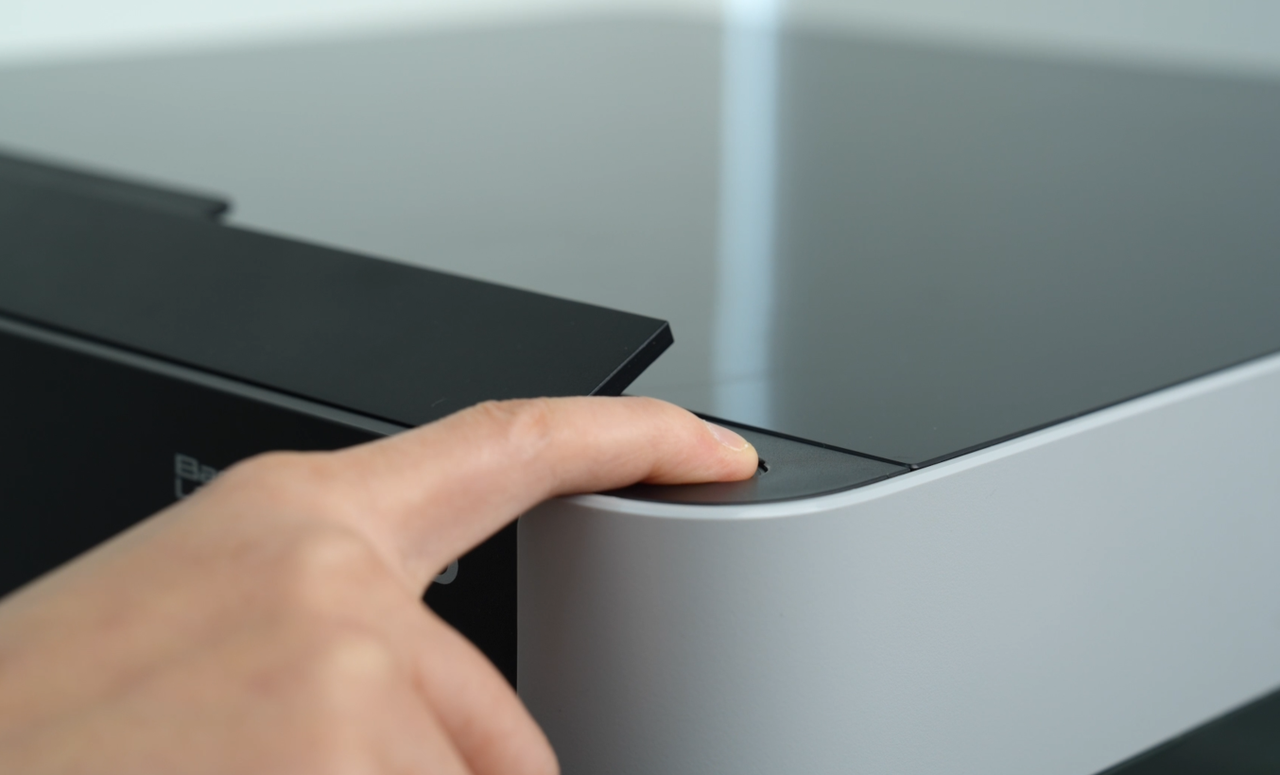

- Asegúrese de que la cubierta y la puerta frontal de la impresora estén cerradas. Después de enviar la tarea, debe hacer clic en el botón "Iniciar" en la pantalla de la impresora o mantener presionado el botón físico ubicado arriba de la impresora (aproximadamente 1 segundo) para iniciar la tarea de grabado láser.
- Atención: La producción láser puede presentar riesgos de seguridad como incendios. Durante el procesamiento, no se aleje ni deje la impresora sin supervisión.
Limpieza después de cada tarea
Limpie los residuos y el polvo del área de trabajo después de cada proyecto para reducir el riesgo de incendio y partículas dañinas.
Video pendiente
Mantenimiento periódico
El humo puede acumularse dentro de la máquina, lo que reduce la eficiencia, disminuye el rendimiento y puede causar daños. Realice el mantenimiento y cuidado regular según las instrucciones de mantenimiento del equipo.
Video pendiente
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y proporcionaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
