Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y H2C.
¿Por qué es necesario calibrar el enfoque del láser?
Dado que el módulo láser se instala manualmente en el cabezal, la diferencia de altura entre el láser en sí y la boquilla se verá afectada por la tolerancia de procesamiento y la tolerancia de ensamblaje, lo que provocará que la altura relativa entre el enfoque del láser y la boquilla difiera ligeramente del valor de diseño. Si se continúa procesando según el valor de diseño, es posible que el enfoque del láser no se encuentre a la altura esperada durante el corte o el grabado, lo que resultará en resultados de procesamiento deficientes.
¿Cuándo debe calibrarse el enfoque del láser?
-
Después de instalar por primera vez el módulo láser;
-
El módulo láser se choca (incluyendo la sonda de altura del láser en su lateral);
-
El ancho de línea parece ser más grueso durante el grabado.
¿Cómo activar la calibración del enfoque del láser?
Actualmente, cuando el láser de grabado se instala en el cabezal y se conecta el cable de alimentación, se puede calibrar el enfoque del láser en la configuración del módulo láser.

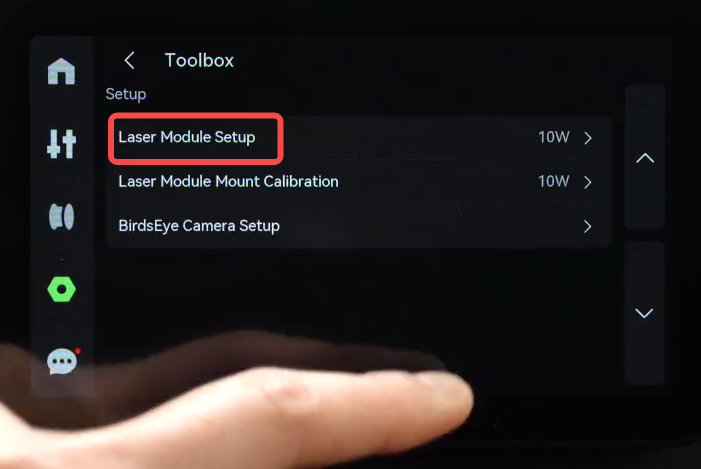

Los pasos de operación en la pantalla de la impresora son: Configuración → Herramientas → Configuración del Módulo Láser.
Proceso de calibración del enfoque del láser
1. Preparar los materiales de calibración

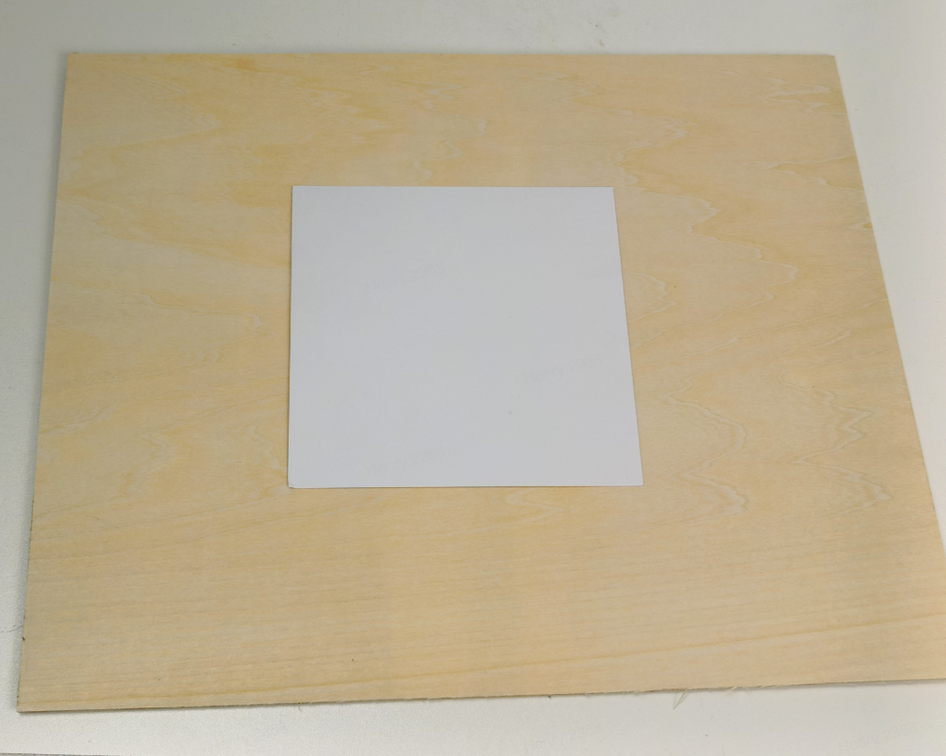

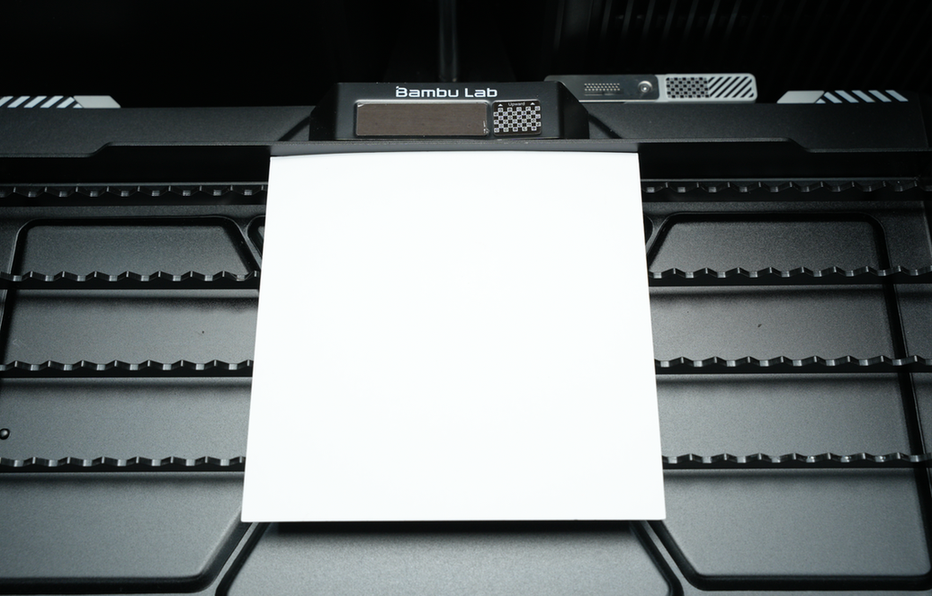

Como se muestra en la siguiente imagen, busque cartón blanco cuadrado:
¿Qué debo hacer si no puedo encontrar el cartón cuadrado, o si está doblado o dañado?
-
Opción 1: El cartón tiene un espesor de 0,35 mm. Si puede encontrar este cartón, corte un cuadrado de aproximadamente 120 mm × 120 mm (el tamaño no es estricto, pero se recomienda que sea mayor a 100 mm). Nota: El cartón debe ser de color claro; no se puede usar cartón de color oscuro.
-

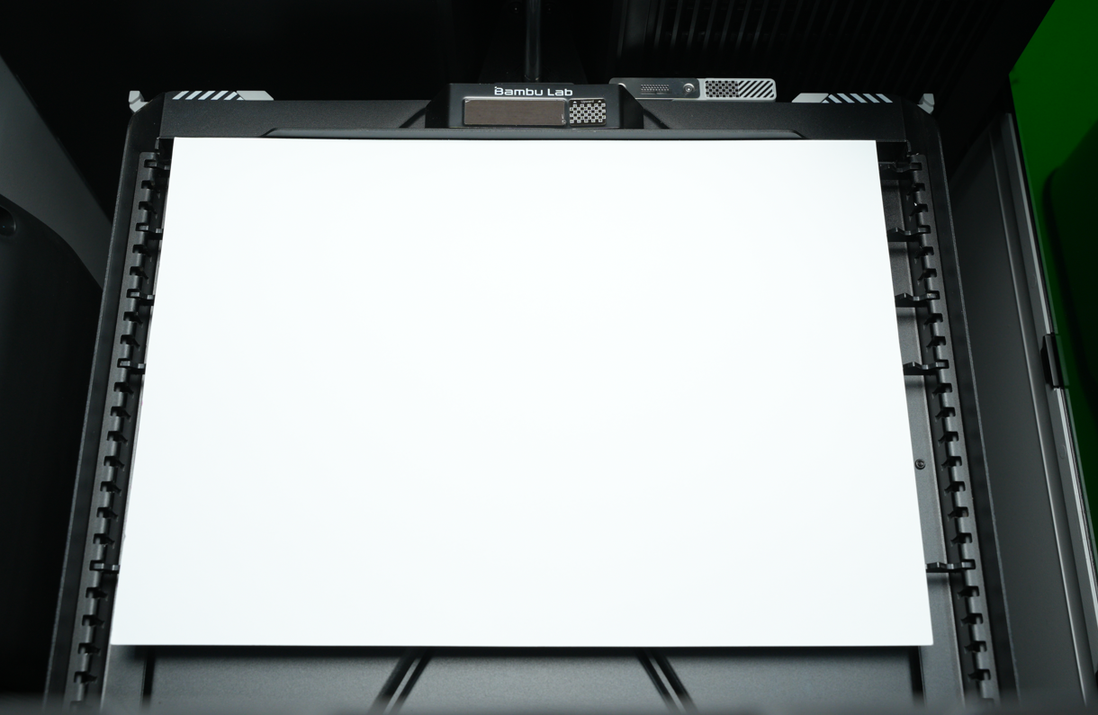

Opción 2: Papel A4 común. Se recomienda colocar el borde corto del papel A4 contra la parte inferior de la plataforma láser, cortar el borde largo por la mitad y organizar las tiras de corte en un patrón de ranura alternada.
- Opción 3: Se incluye un juego de tarjetas de felicitación blanca perlada en el empaque de la impresora. Puede doblarla por la mitad, separarla y usar la mitad como sustituto del cartón blanco cuadrado.

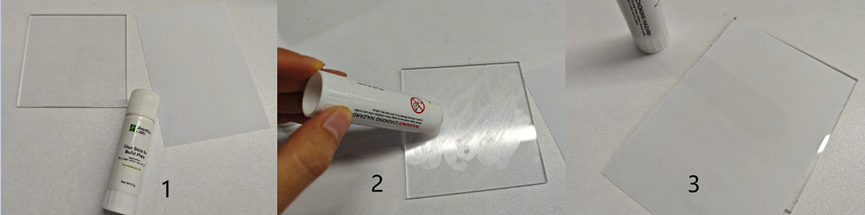

- Opción 4: Si tiene una lámina de acrílico transparente, notas adhesivas y pegamento, puede usar los tres juntos como se muestra en la figura. Nota: Asegúrese de aplicar el pegamento de manera uniforme en toda la lámina de acrílico para evitar que la nota adhesiva se curve o se abulte.
Los siguientes materiales han sido probados y no son adecuados para la calibración:
-
Papel A4 común ---- demasiado blando y se deformará por el calor;
-
Tablero de madera: La textura de la superficie y el exceso de calor harán que la línea de marcado sea poco clara, por lo que apenas es usable;
-
Papel de atenuación láser ---- Si la potencia en el enfoque es demasiado alta, se quemará directamente;
-
Placa de aluminio anodizado ---- la textura de la superficie afectará el efecto de reconocimiento.
2. Calibrar la colocación de los materiales

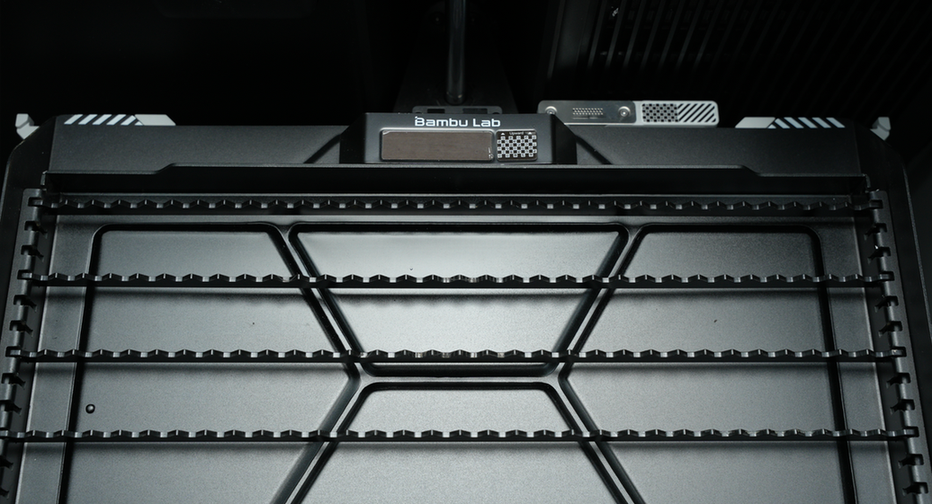

Primero, se deben colocar al menos dos tiras de corte cerca de la mesa de calibración, cerca de la plataforma láser, como se muestra en la imagen a continuación:
Luego, coloque los materiales de calibración en la posición central, ajustados firmemente contra la mesa de calibración. Las siguientes imágenes muestran ejemplos correctos:

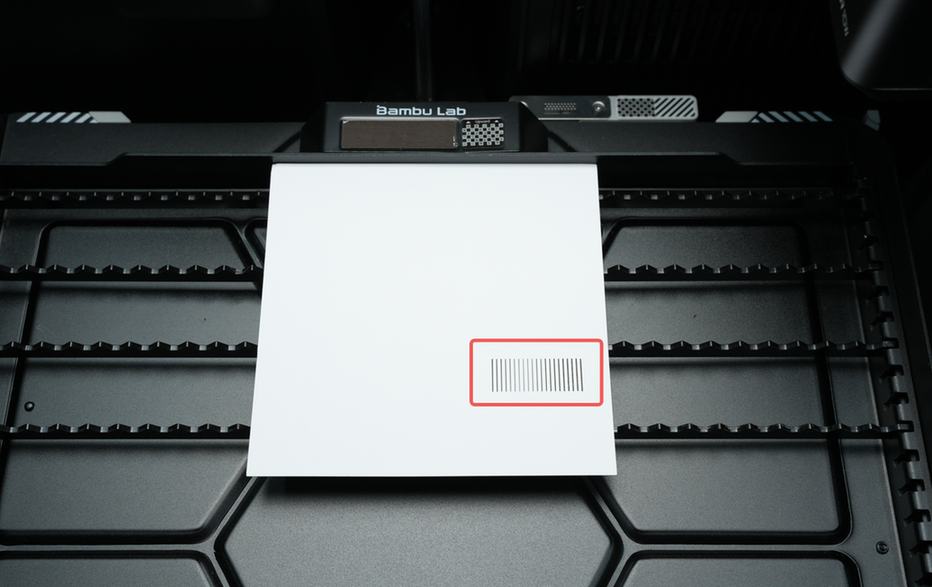

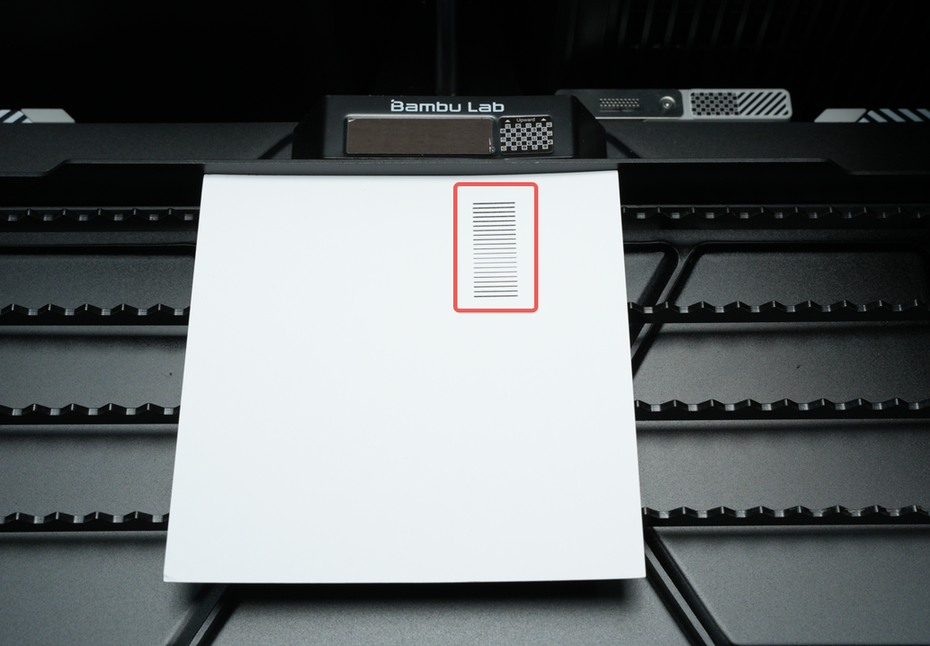

- Aunque el papel ha sido utilizado, el área quemada no está dentro del alcance de esta calibración.

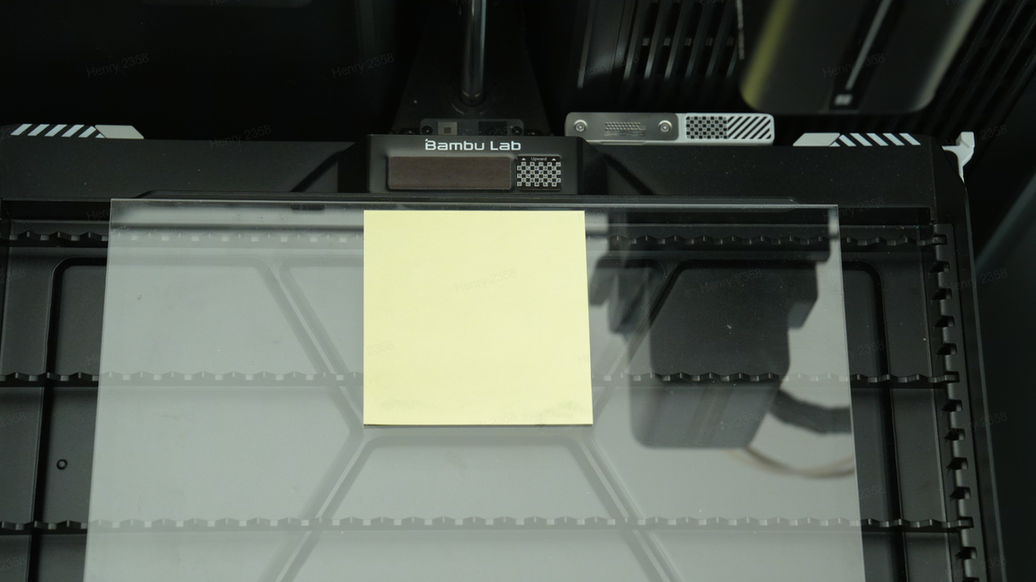

- El papel adhesivo o el papel A4 están completamente pegados a la lámina de acrílico transparente.
Los siguientes son ejemplos de colocación incorrecta:
- El papel cae en la rejilla y no está cerca de la mesa de calibración.

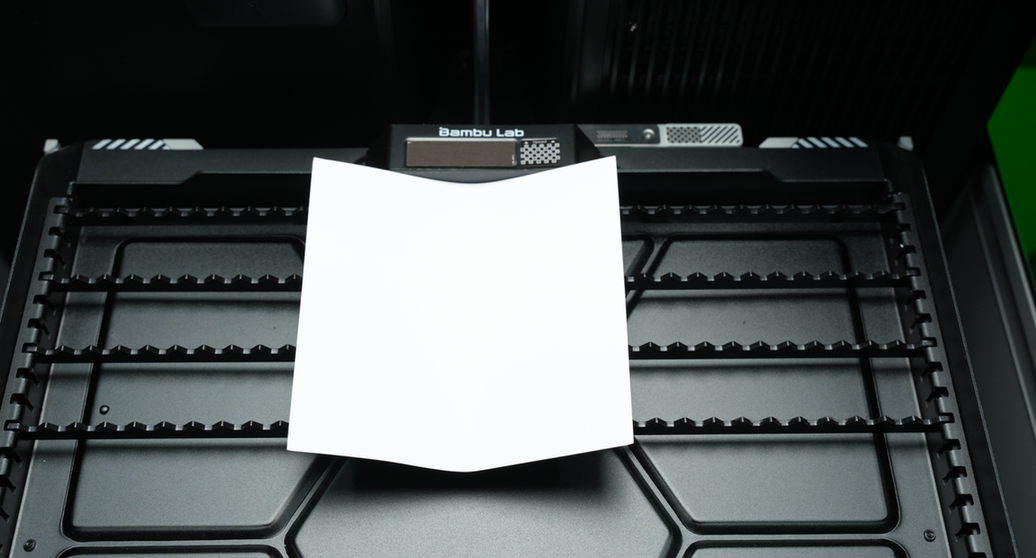

- El cartón está curvado.

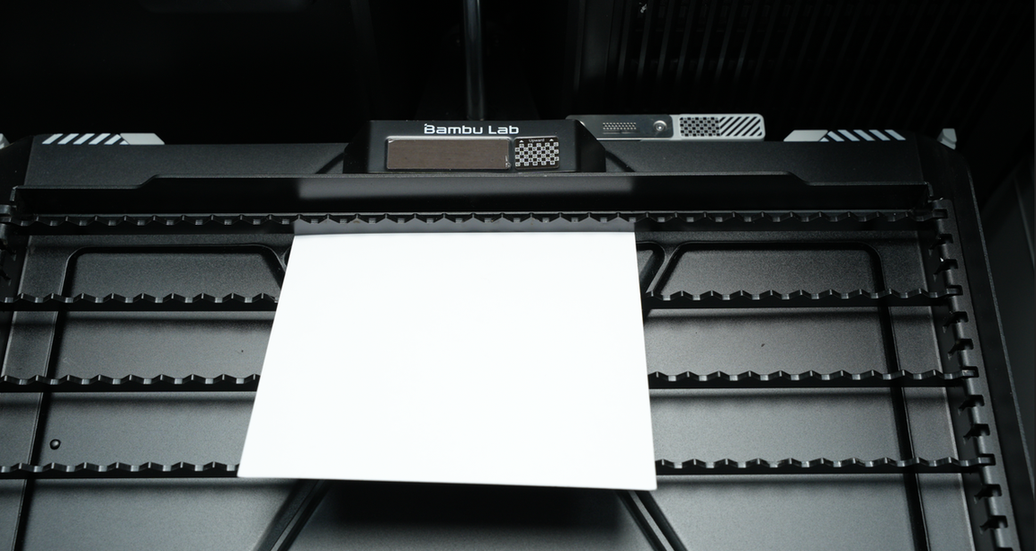

- Se coloca papel A4/A5 directamente en la plataforma sin organizar las tiras de corte en un patrón de ranura alternada. El papel es demasiado delgado y puede ser fácilmente arrastrado por el aire.
- El área donde se quema el cartón es exactamente el área que se utilizará para esta calibración.

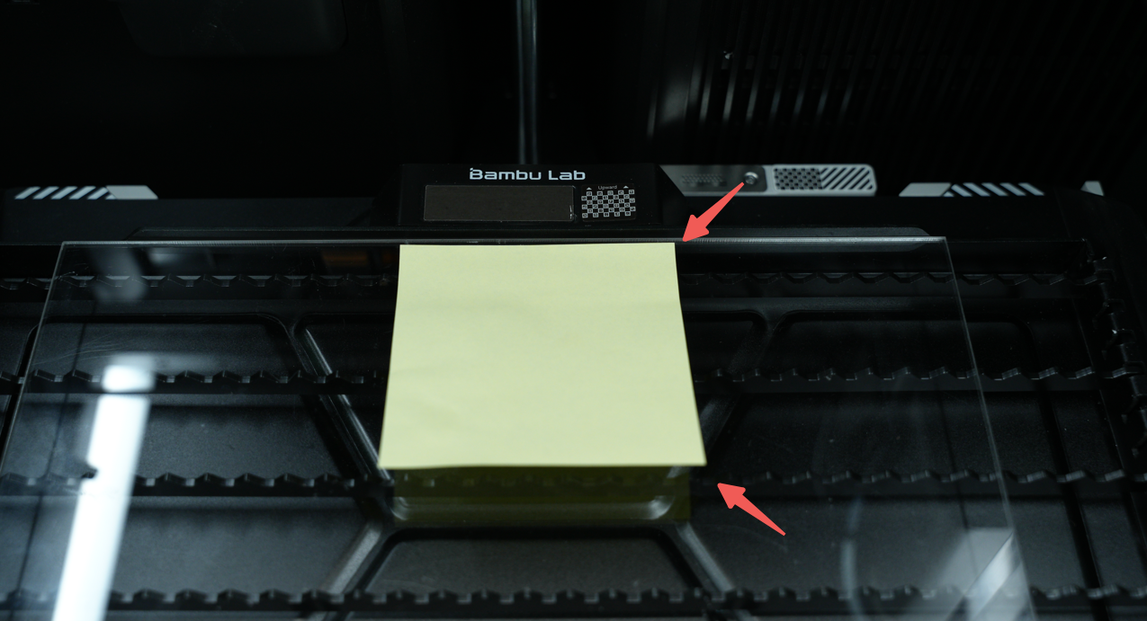

- Al usar la lámina de acrílico y el papel adhesivo, el papel adhesivo no se pegó completamente a la lámina de acrílico con pegamento, lo que provocó que sus bordes se curvaran.
3. Iniciar la calibración

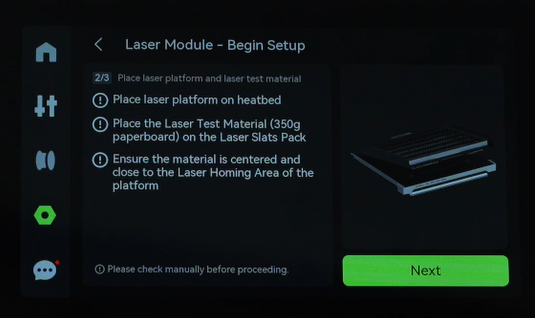

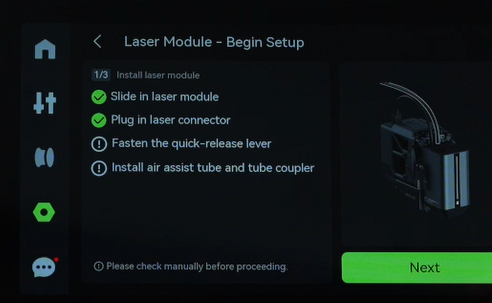

Después de colocar los materiales de calibración, siga los pasos en pantalla para ejecutar el proceso de configuración del módulo láser.
