Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para la H2S y la H2C.
Guía de video
1. Retire la placa de impresión y apague la impresora

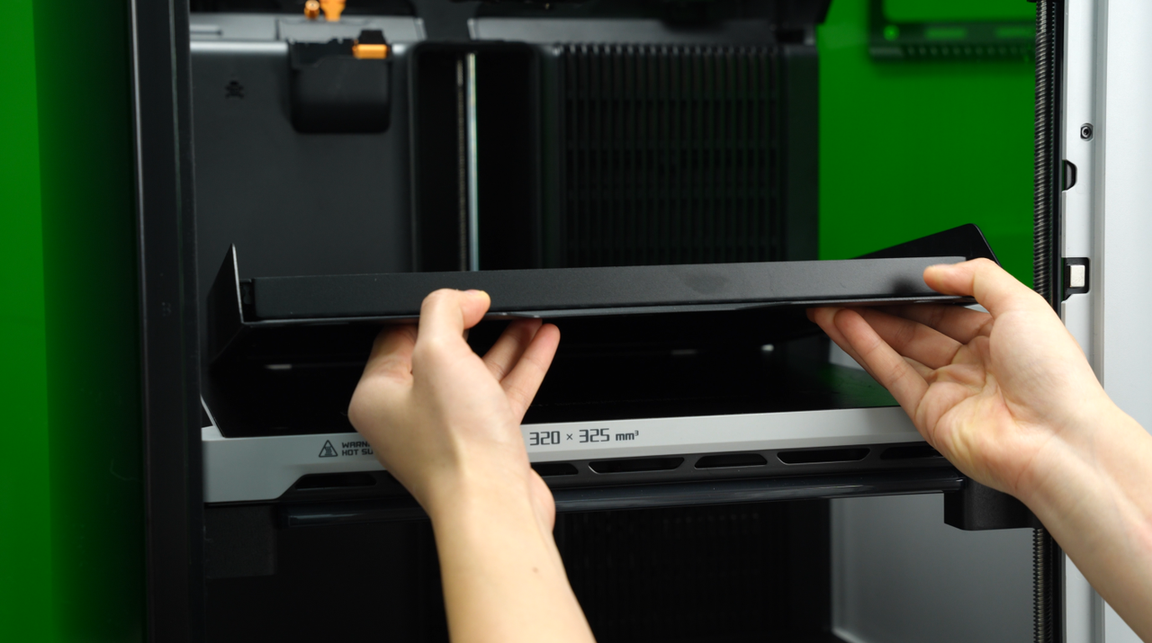

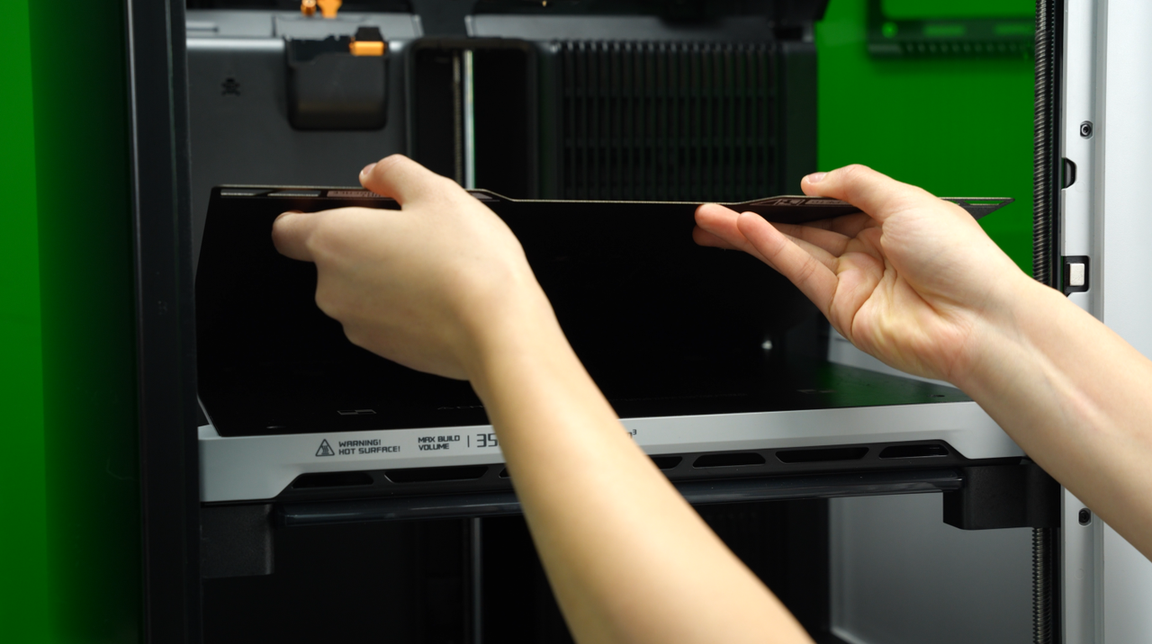

Retire la placa de impresión de la cama caliente. Si la altura de la cama caliente es demasiado alta para operar cómodamente, baje la cama caliente utilizando el control en la pantalla.

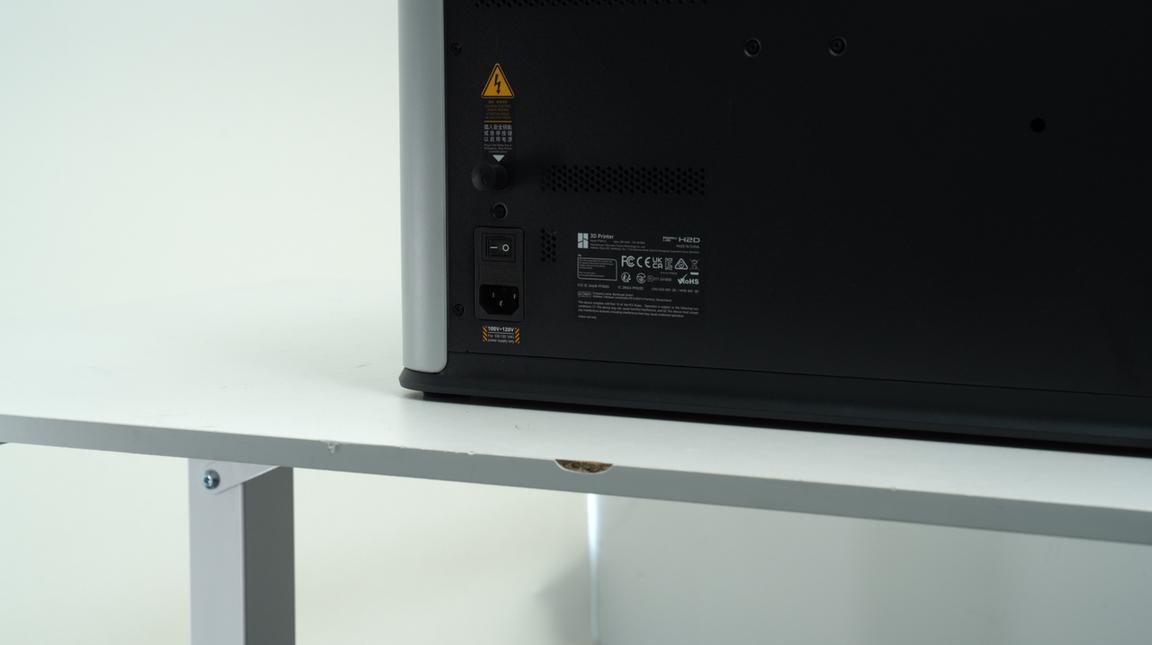

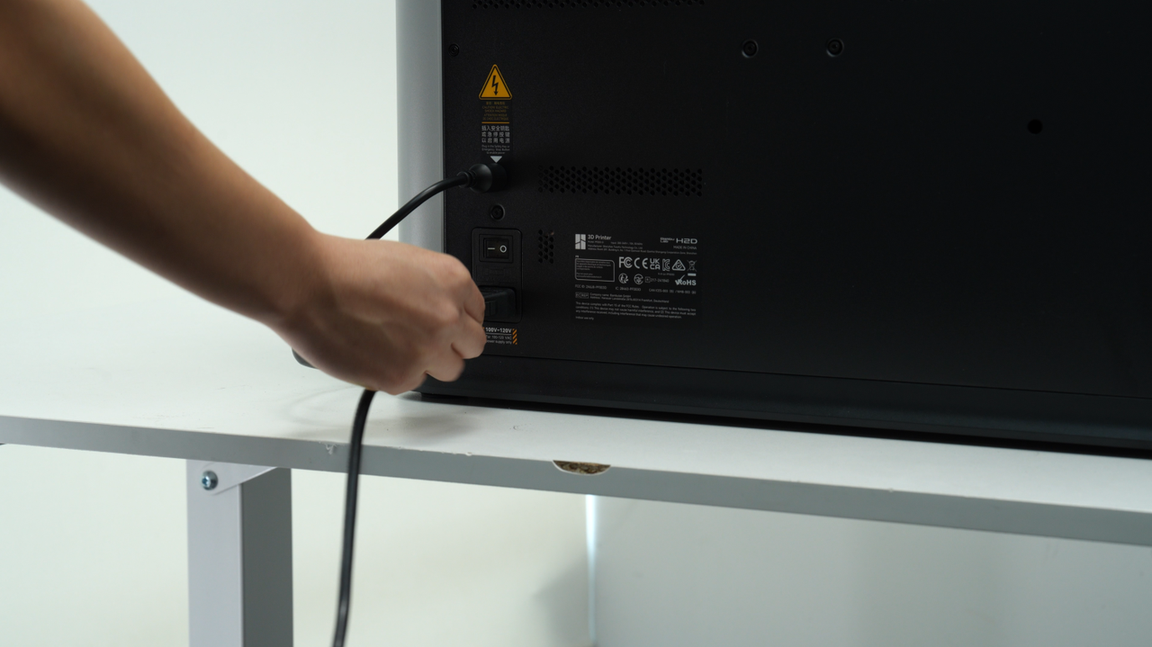

Apague la alimentación y desenchufe la fuente de alimentación.
2. Asegure la seguridad láser

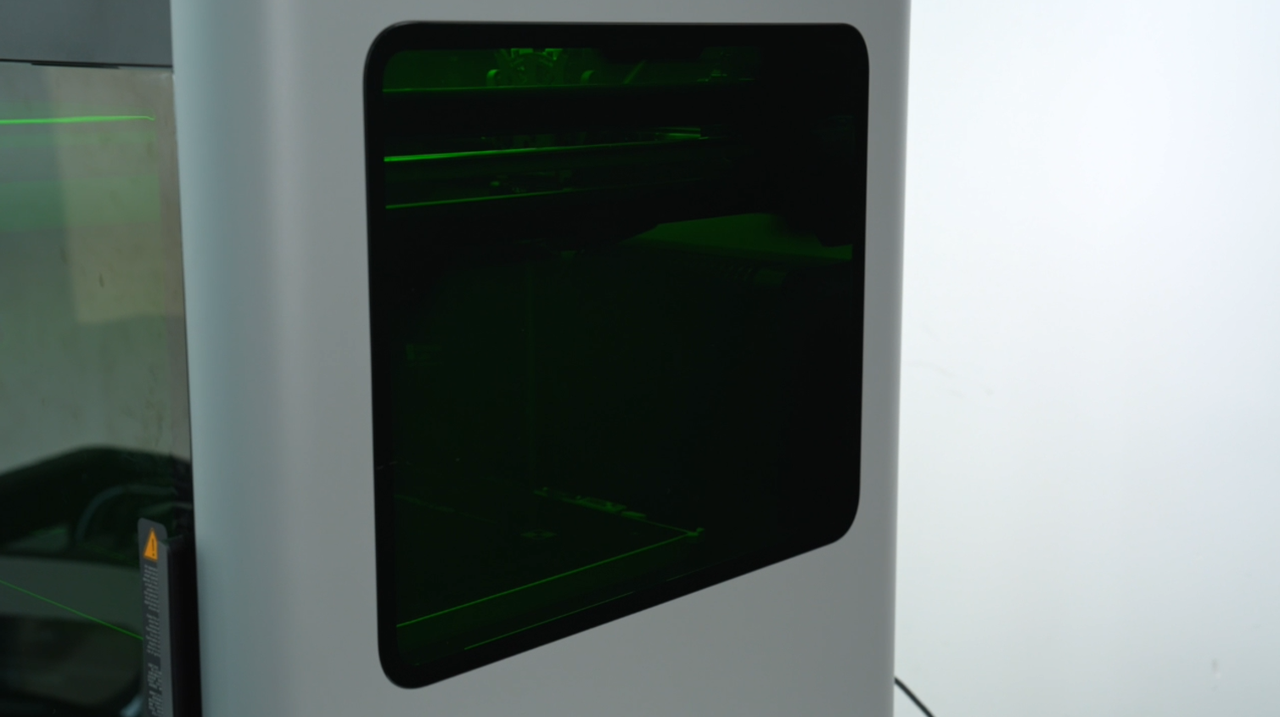

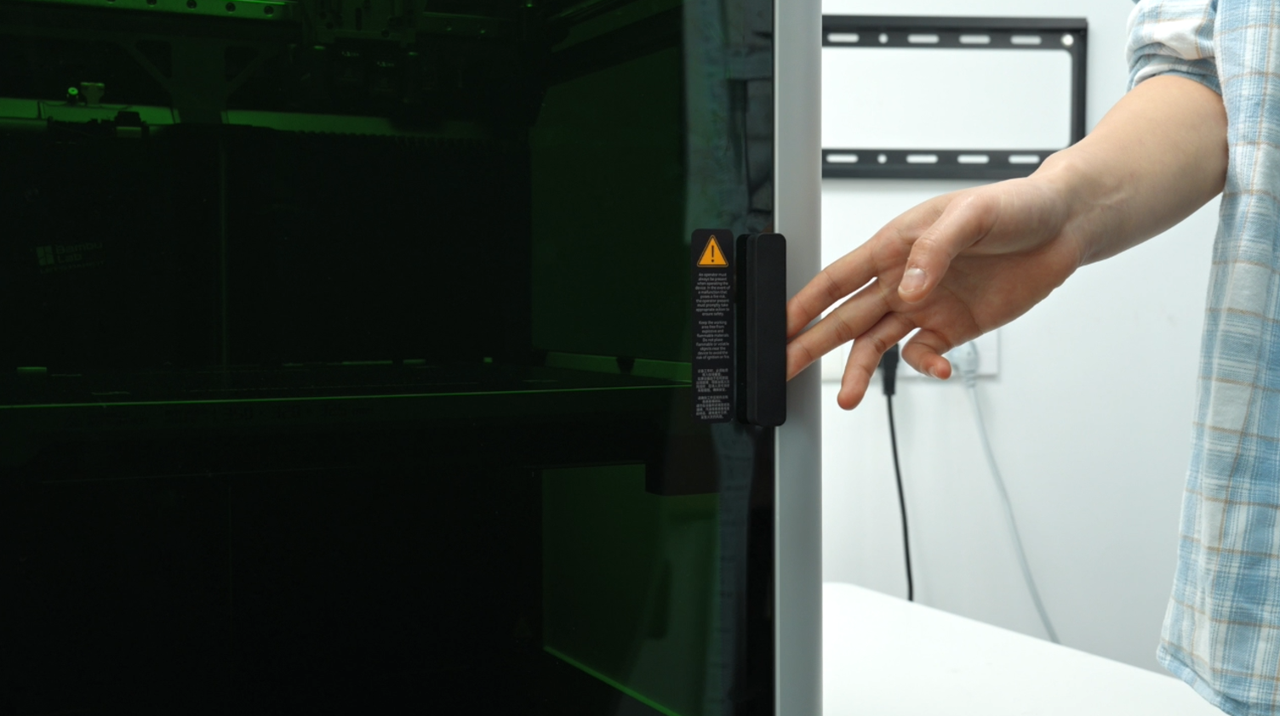

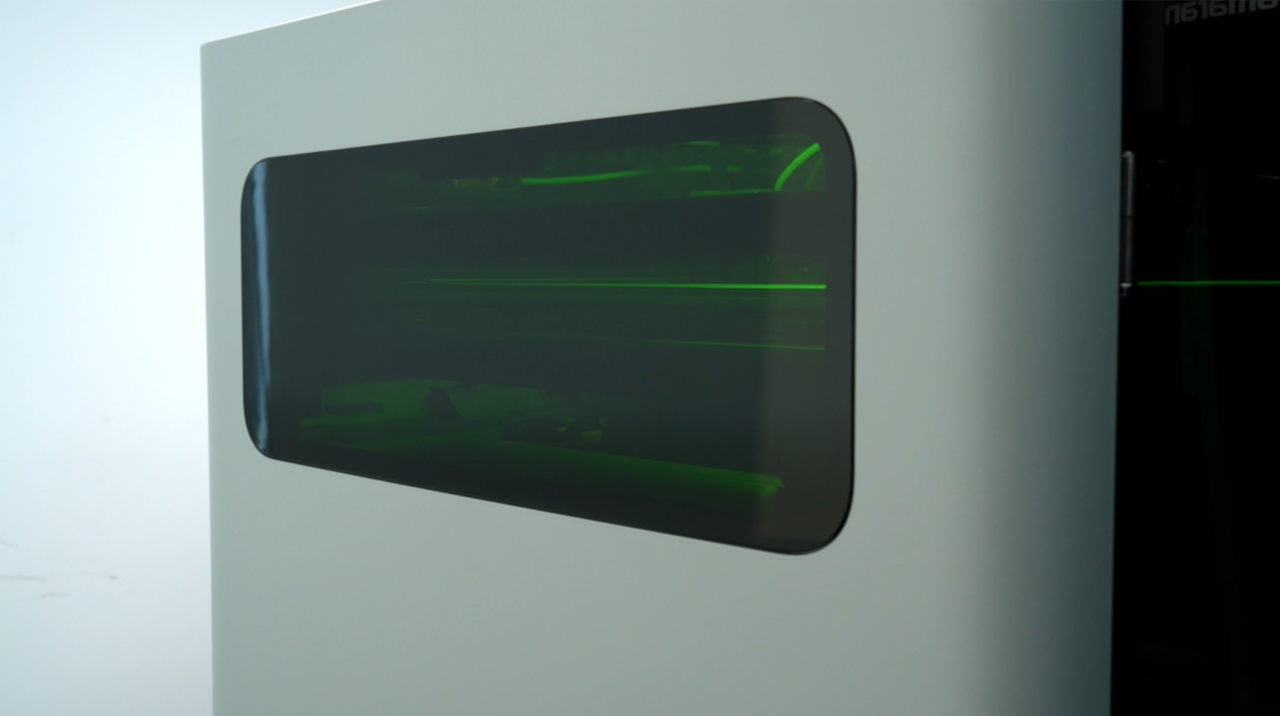

Asegúrese de que la puerta frontal, las ventanas laterales y la cubierta superior sean versiones de seguridad láser y permanezcan cerradas durante la operación láser.
3. Asegure que la cámara Birdseye esté instalada

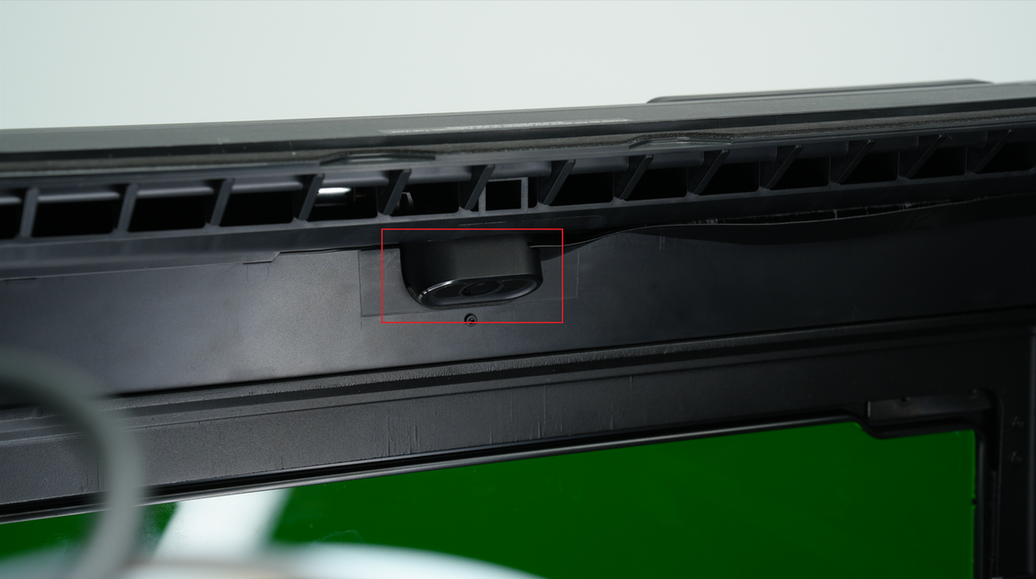

La cámara Birdseye se encuentra por encima del marco de la puerta frontal.

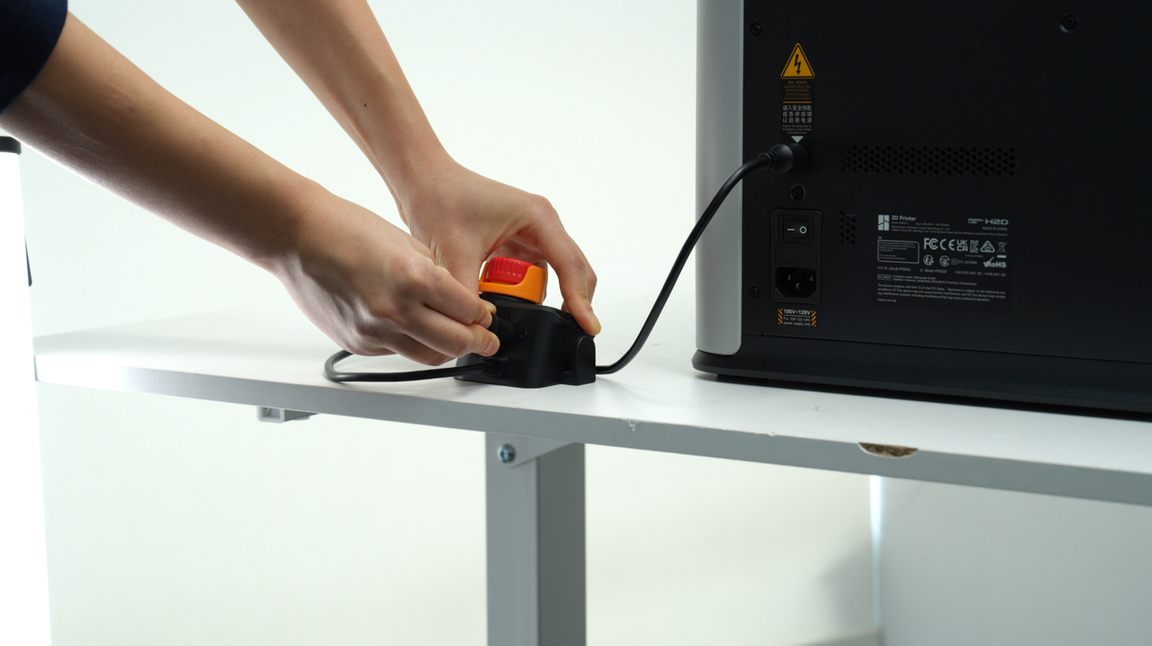

4. Instale el botón de parada de emergencia

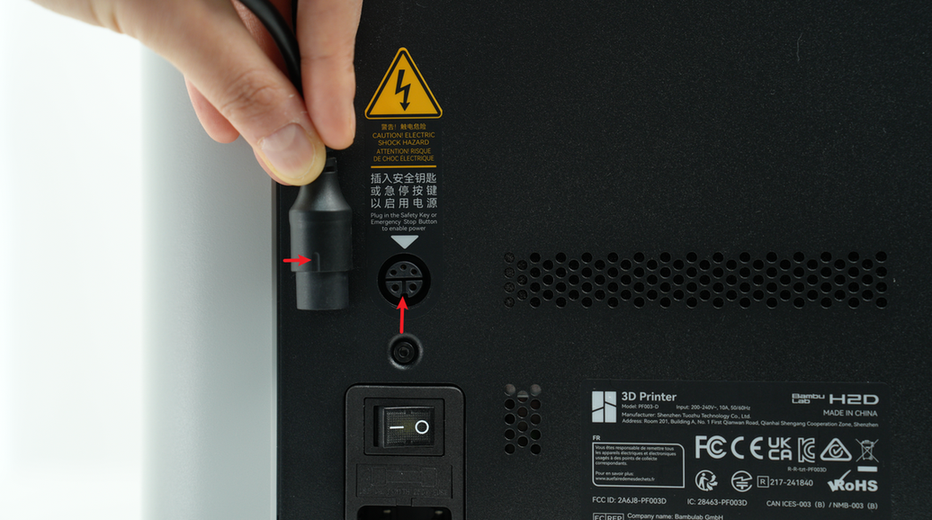

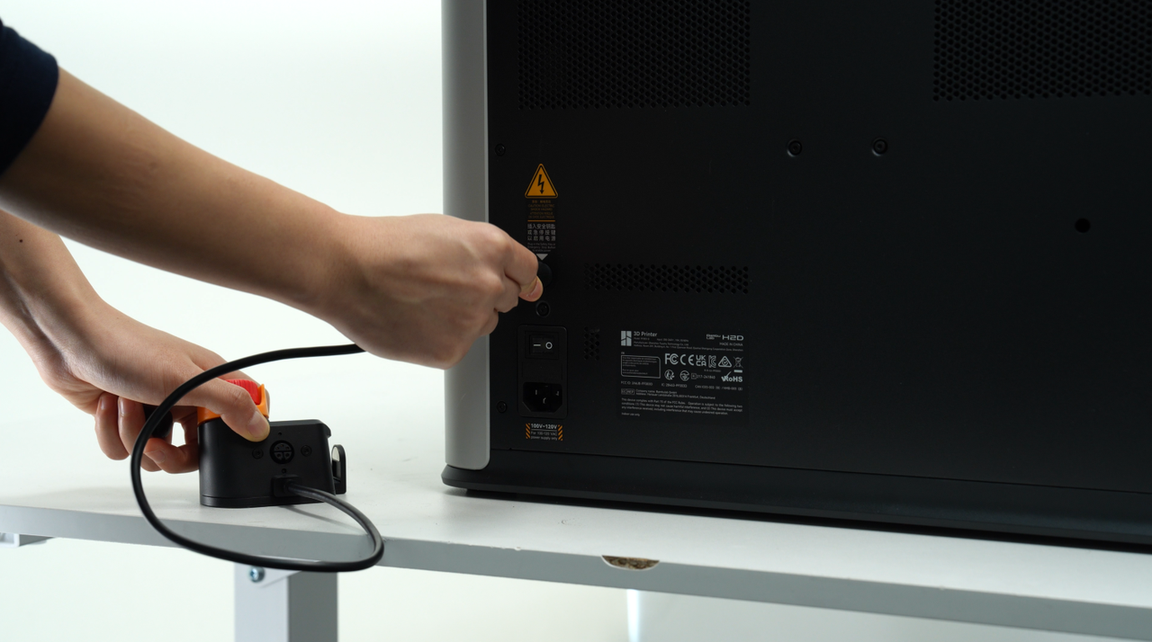

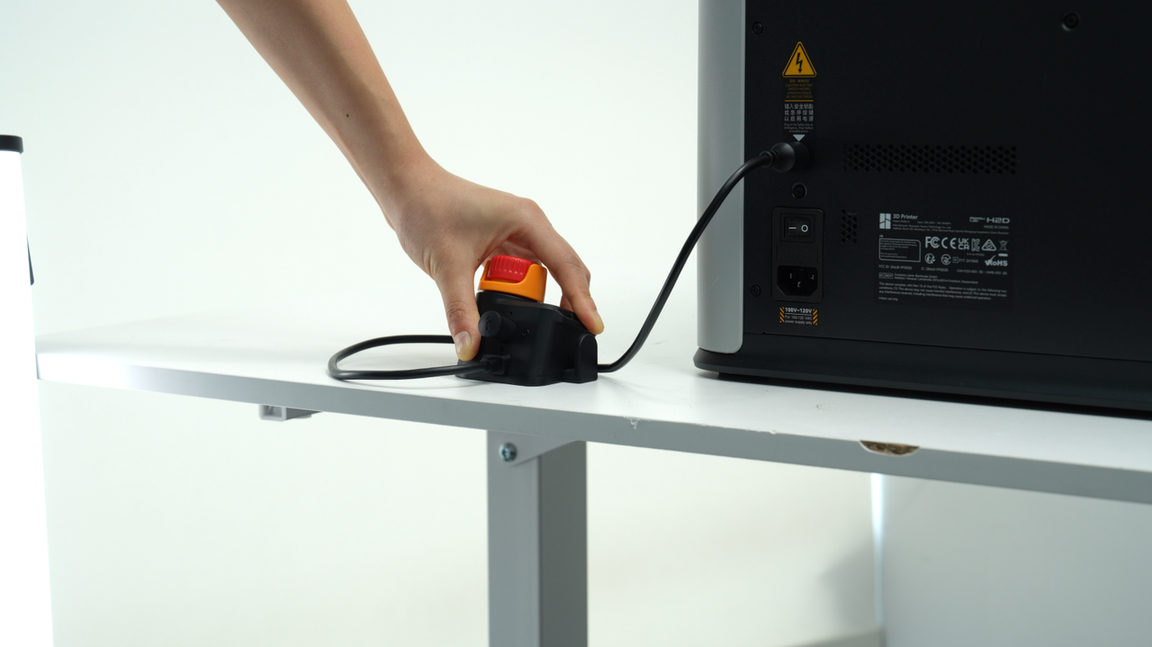

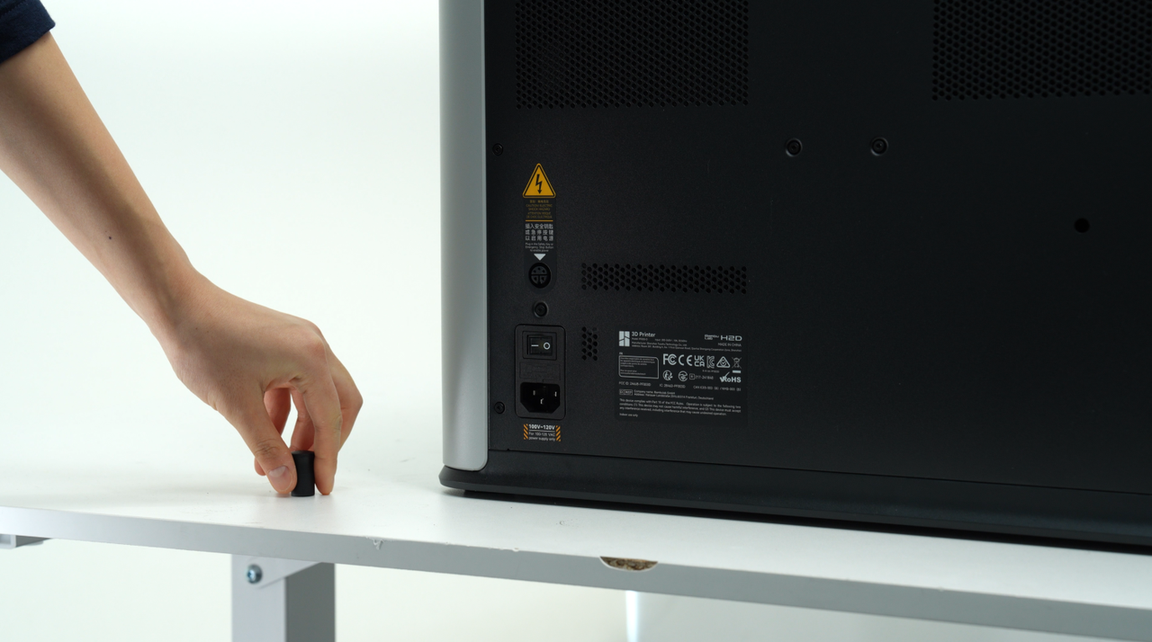

Retire la llave de seguridad de la parte trasera de la máquina, inserte el cable del botón de parada de emergencia y verifique si la llave de seguridad está insertada en el orificio del botón.
Si no está insertada, siga las instrucciones mostradas en el video para insertar la llave. Tenga en cuenta que el conector del cable del botón de parada de emergencia y la llave de seguridad tienen una orientación específica para el enchufe.
Hay una llave de seguridad preinstalada en la parte trasera de la máquina y otra en el botón de parada de emergencia. Asegúrese de que la llave de seguridad de la parte trasera se almacene de forma segura para evitar que se pierda.
5. Instale el tubo de ventilación de humo

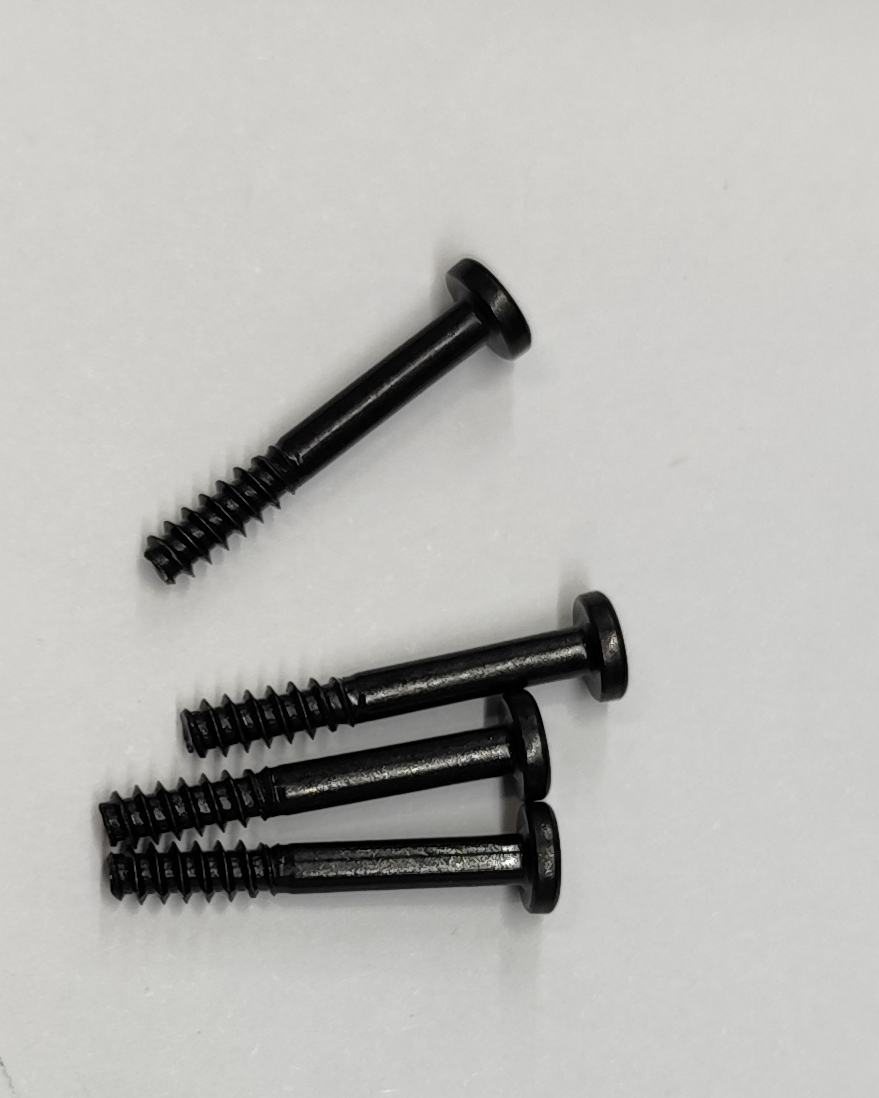

Utilice una llave Allen H2.0 y 4x tornillos BTG3-20 para fijar el adaptador en la salida de la cámara activa.
El modelo de tornillo es BTG 3-20.

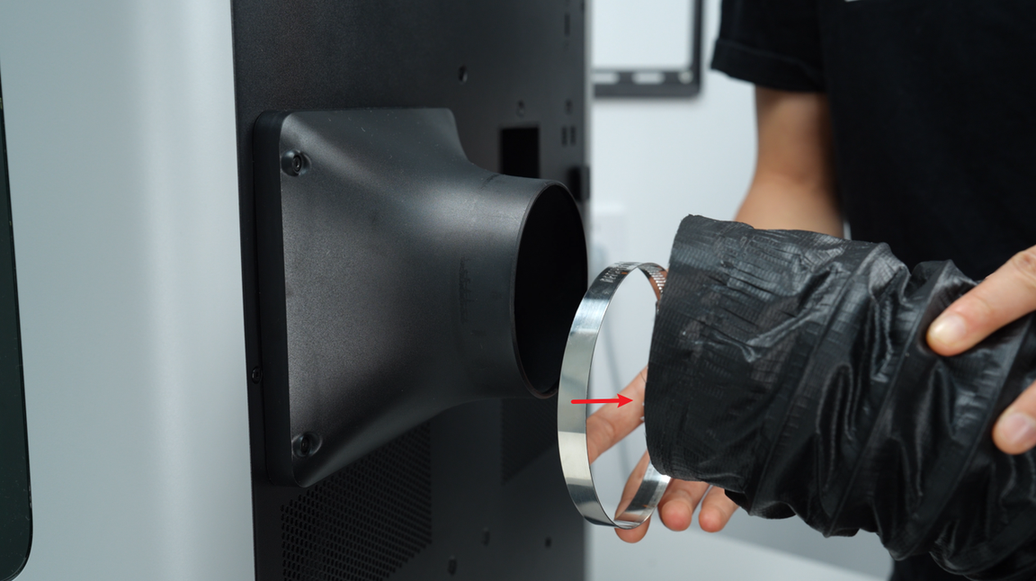

Instale el abrazadera del tubo en un extremo del tubo (diámetro del tubo de ventilación de humo: 100 mm, longitud: 2 m).
Envuelva completamente el extremo del tubo con la abrazadera en el adaptador.
Fije la abrazadera girando la llave en sentido horario, luego dirija el otro extremo hacia el exterior. Antes de expulsar el aire ventilado al exterior, confirme el cumplimiento de las leyes y regulaciones locales para asegurar que no afecte negativamente al entorno circundante.
Asegúrese de fijar bien la abrazadera para evitar que el tubo se desprenda.
También puede utilizar un purificador de humo para la ventilación (disponible para compra separada).

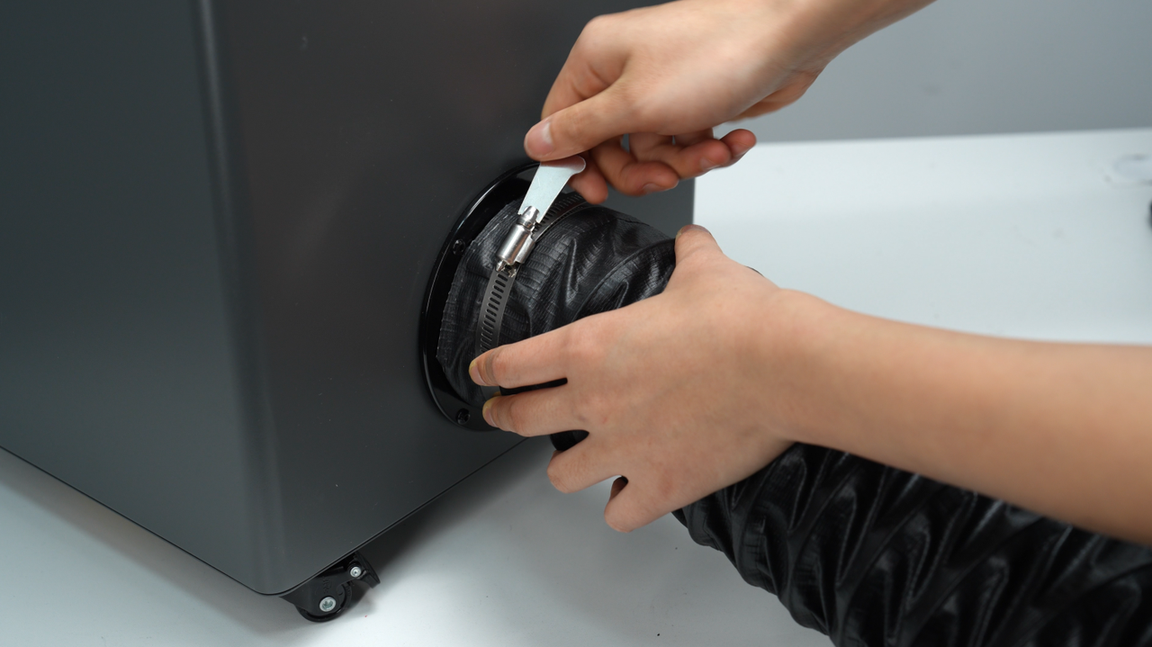

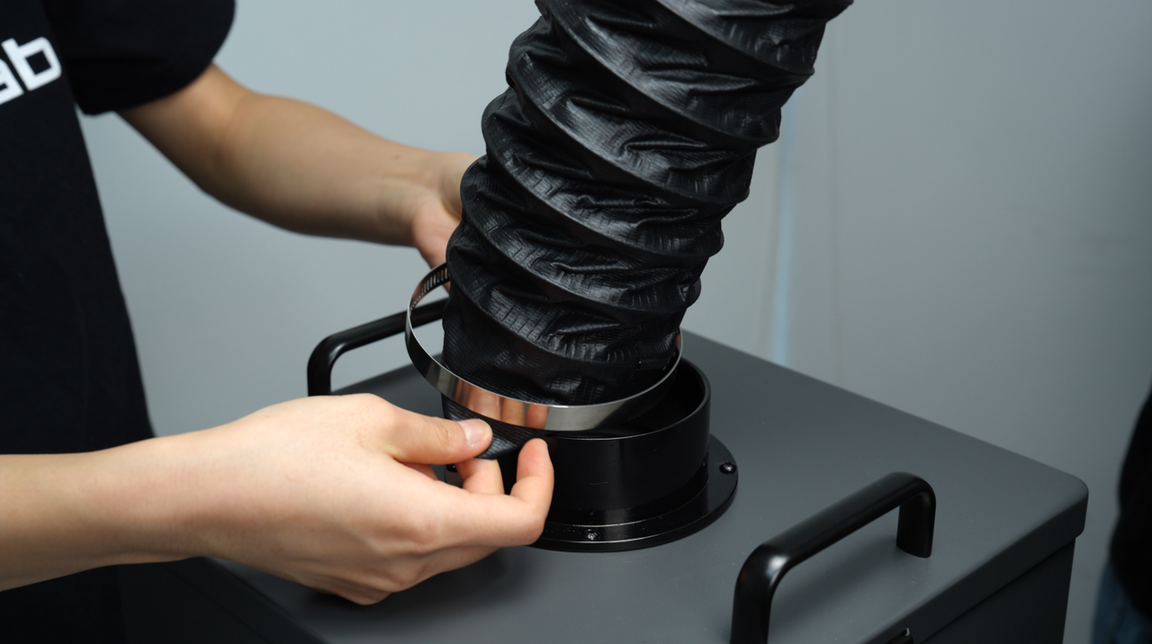

Conecte el otro extremo del tubo de ventilación de humo en la parte trasera de la impresora al puerto de entrada del purificador de humo.

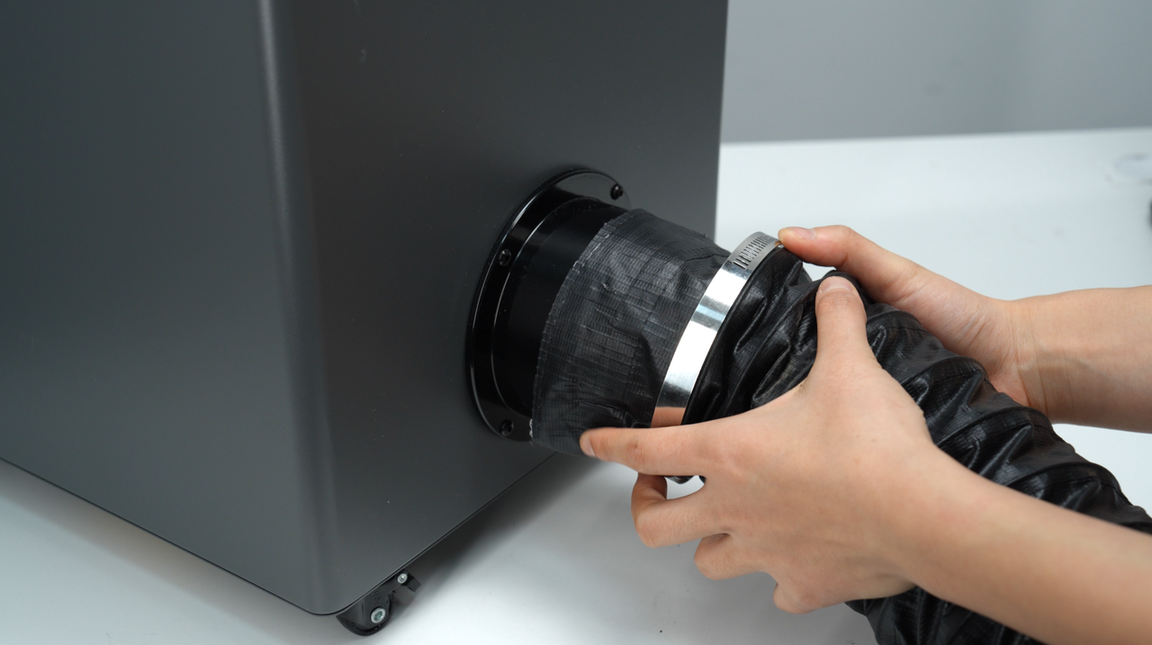

Conecte otro tubo de ventilación de humo a la salida del purificador de humo.
Luego, conecte el otro extremo del segundo tubo de ventilación de humo al exterior para permitir que el aire filtrado del purificador de humo se libere al exterior.

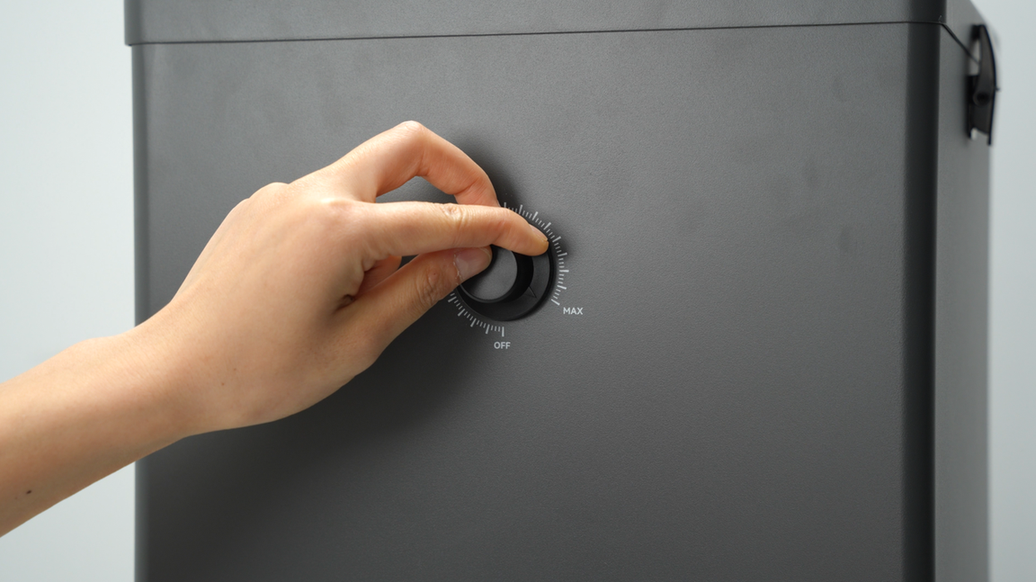

Nota: Después de encender, el purificador de humo puede ajustar el flujo de aire mediante el knob, y el cartucho de filtro debe reemplazarse periódicamente.
6. Retire el tornillo que fija la bomba de aire

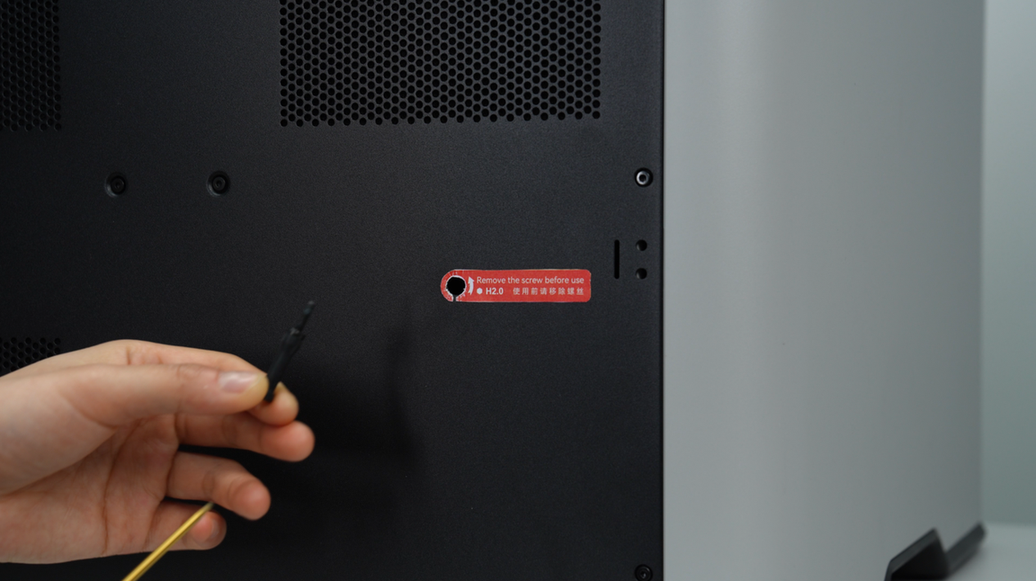

Utilice la llave Allen H2.0 para aflojar el tornillo de fijación de la bomba de aire marcado en rojo.
Una vez que vea la cabeza del tornillo, atrápenlo con la mano y retírelo lentamente para evitar que caiga dentro de la impresora.
7. Instale el módulo láser en la impresora y conecte los cables y el tubo de asistencia de aire
Presione las dos esquinas superiores de la cubierta frontal y retírela.

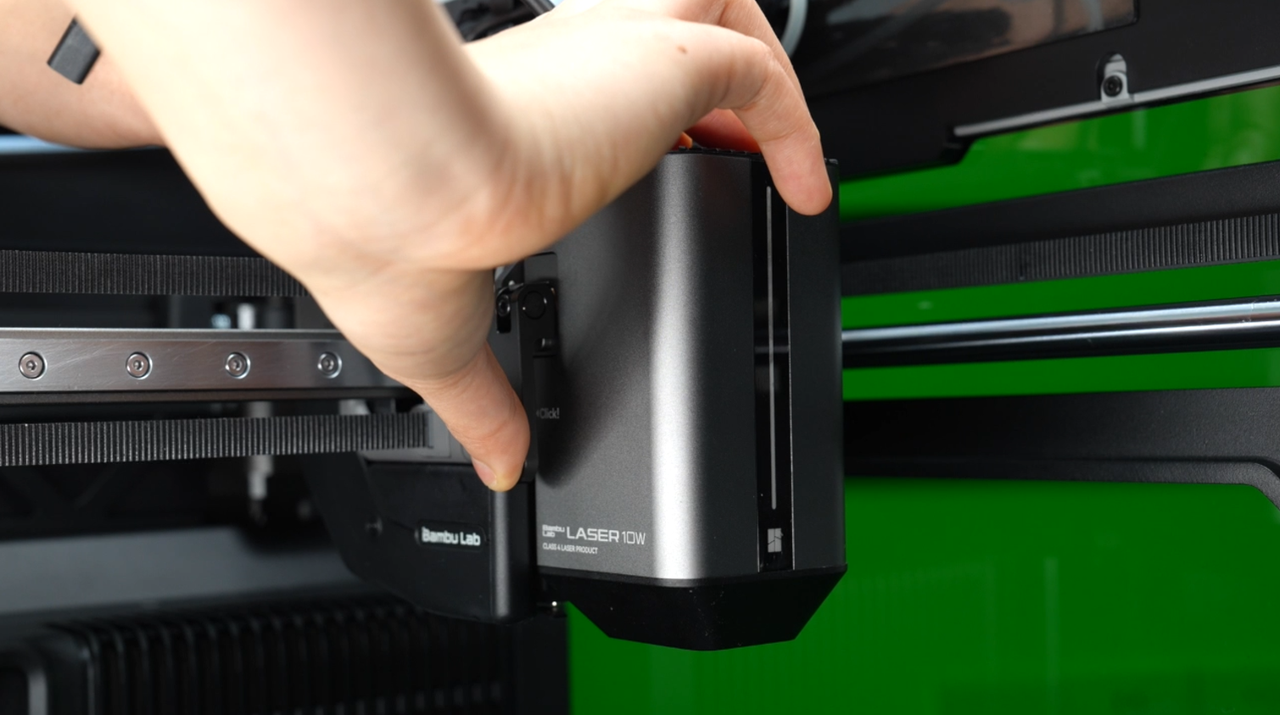

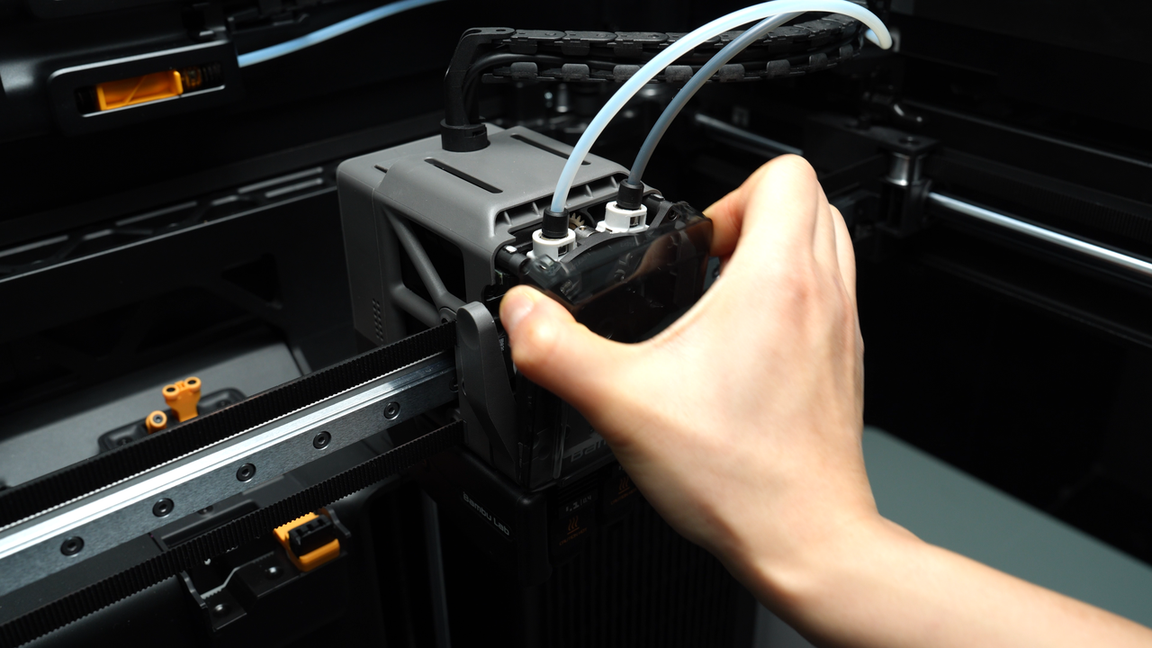

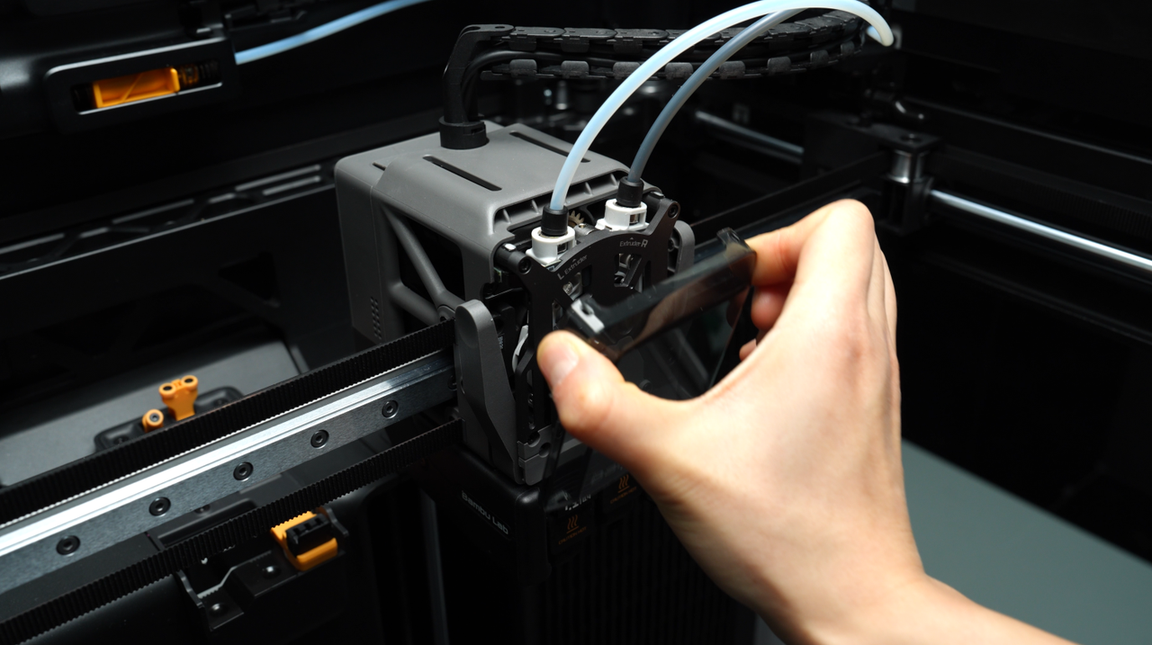

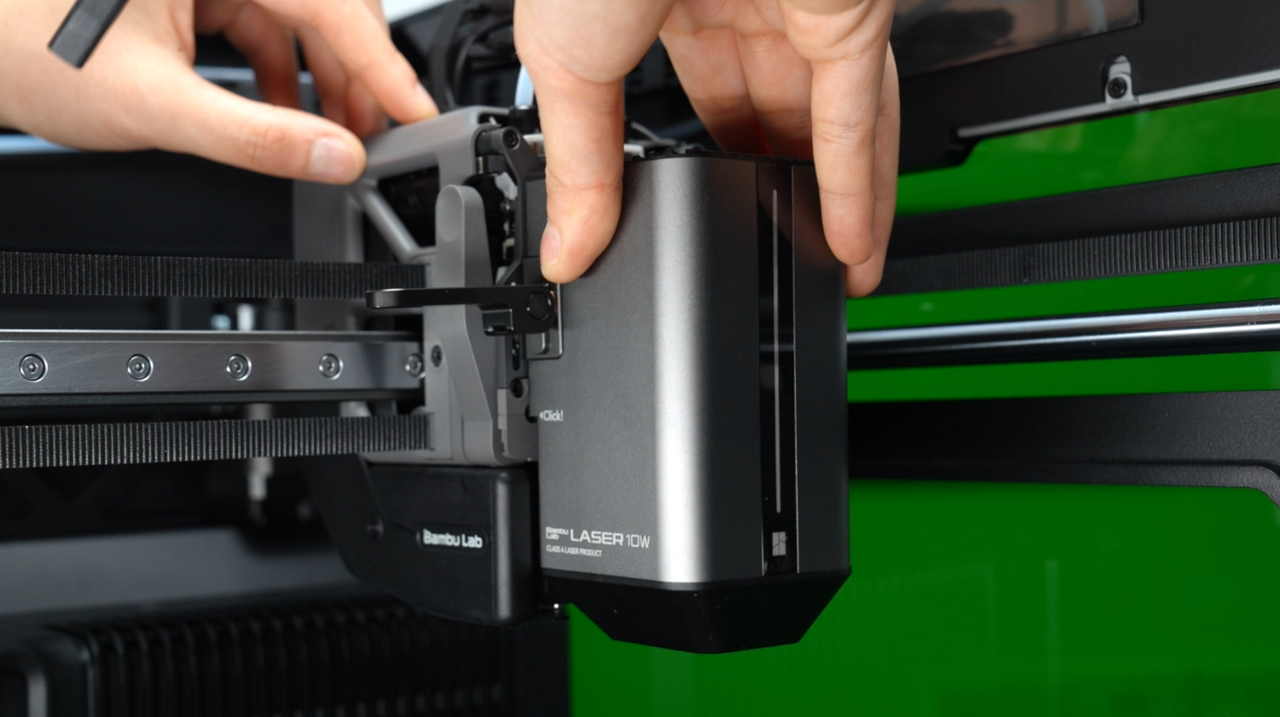

Como se muestra en la imagen, desbloquee la palanca de liberación rápida. Luego, alinee las ranuras del módulo láser y el cabezal, y deslice el módulo hacia abajo completamente.
Asegúrese de que la "marca de clic" en el módulo esté alineada con la ranura acanalada en el cabezal. Luego, empuje la palanca de liberación rápida hacia abajo para bloquearla.

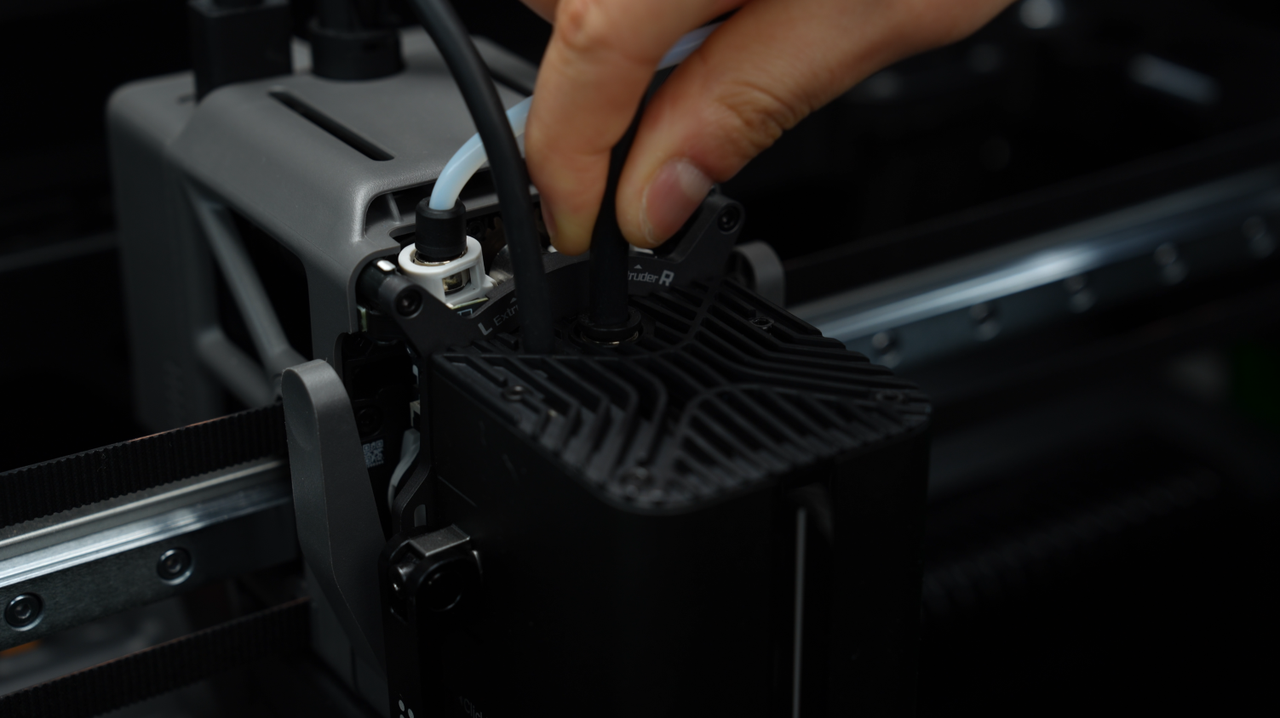

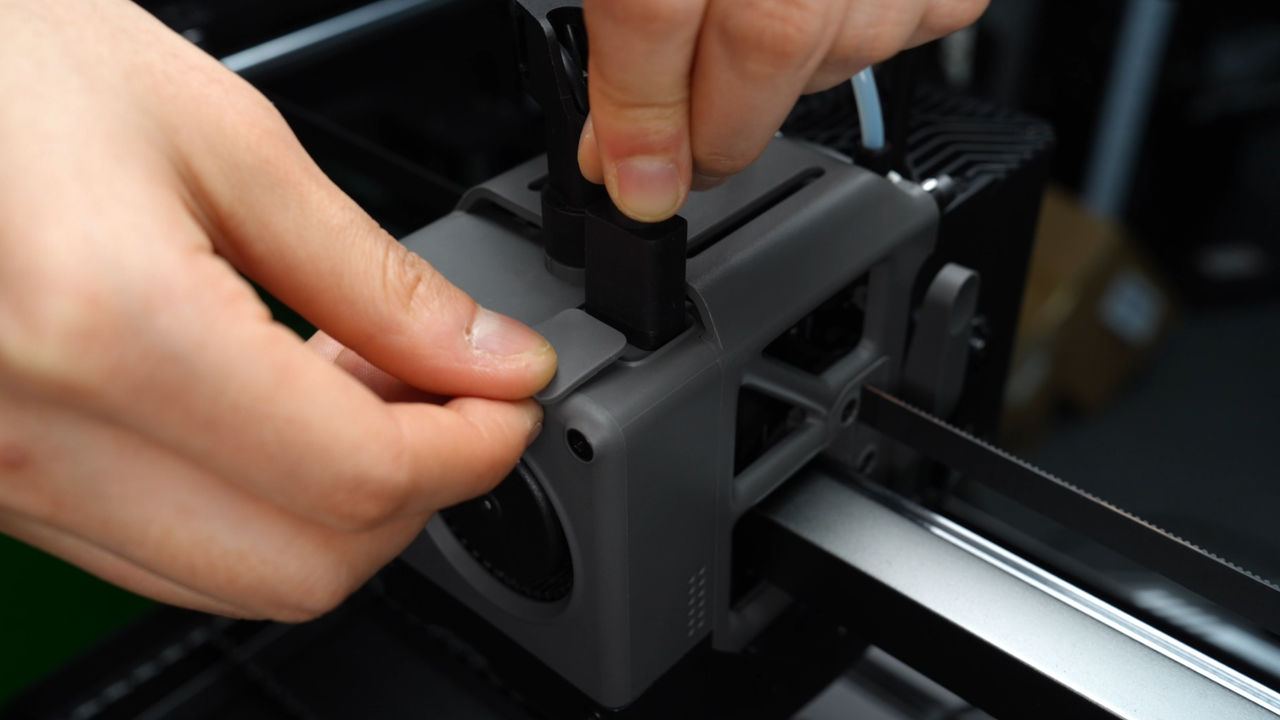

Abra la cubierta antipolvo, inserte el conector en la interfaz del cabezal, y retire la película protectora del indicador de estado!

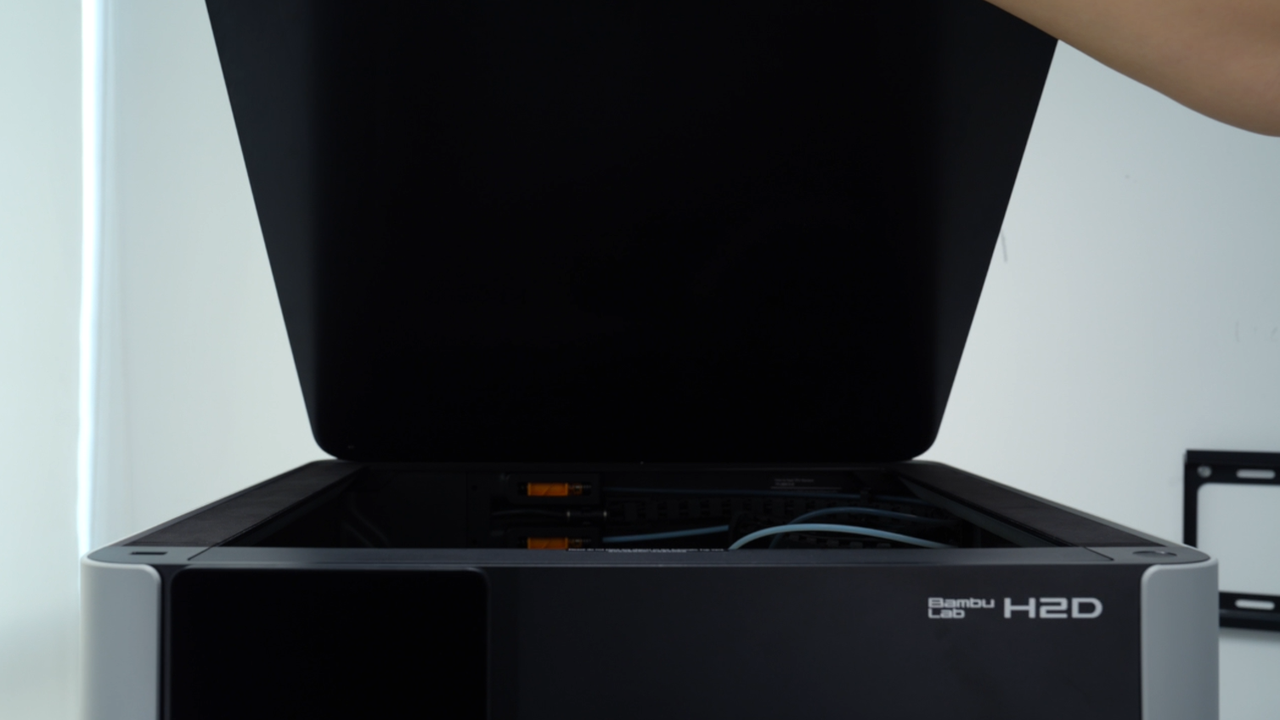

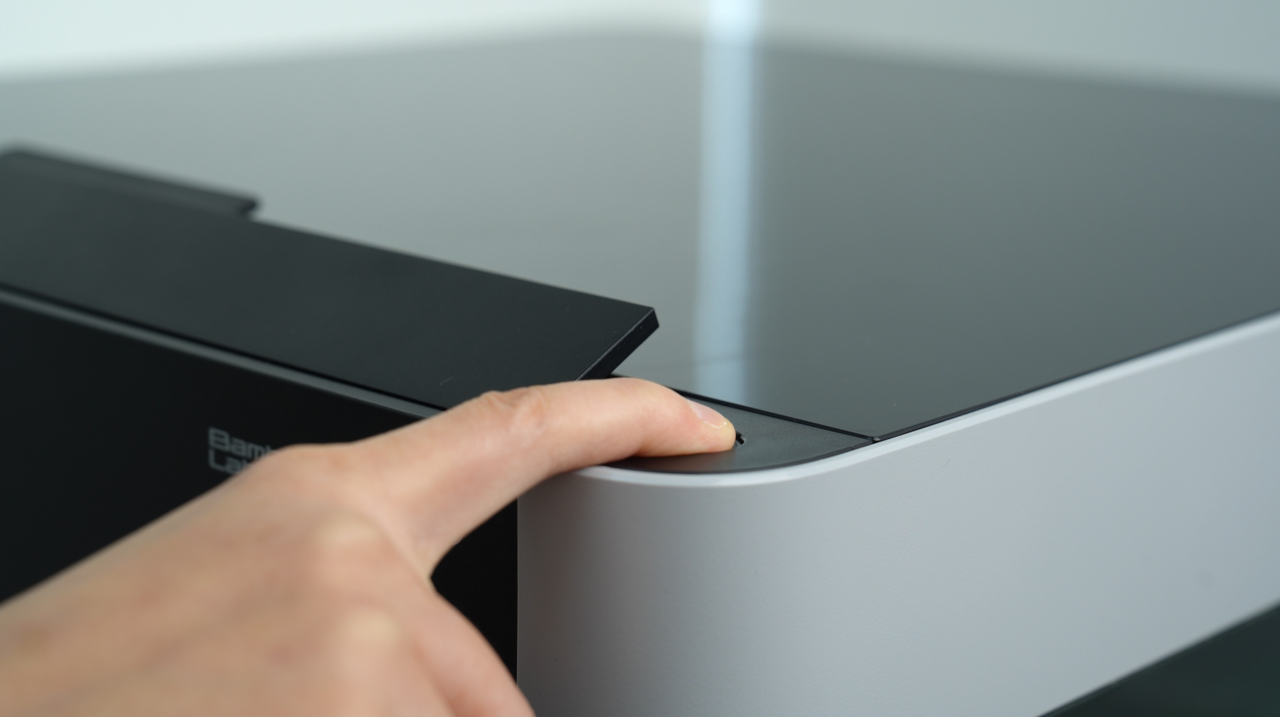

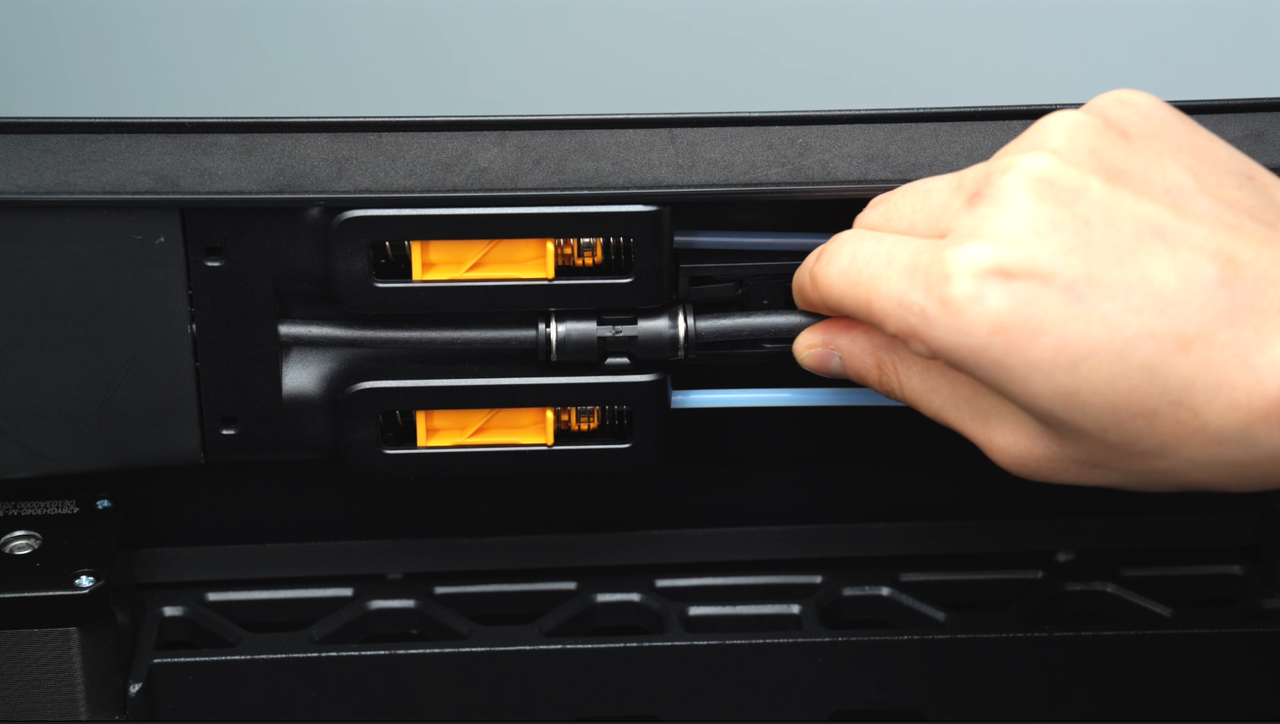

Retire la cubierta superior. Saque el tubo de asistencia de aire negro de la caja de accesorios. Inserte el tubo en el acoplador de tubo de asistencia de aire ubicado en el centro del amortiguador de filamento y en el módulo láser. El tubo está conectado correctamente si no se puede extraer suavemente.

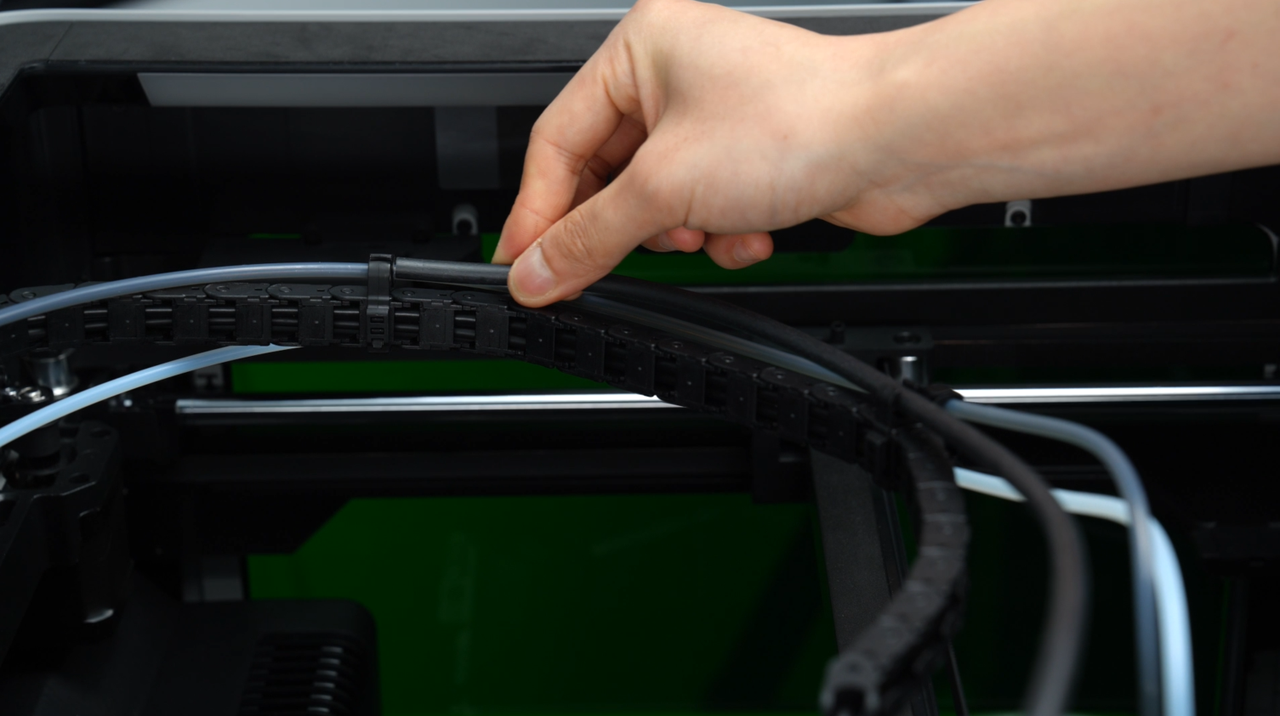

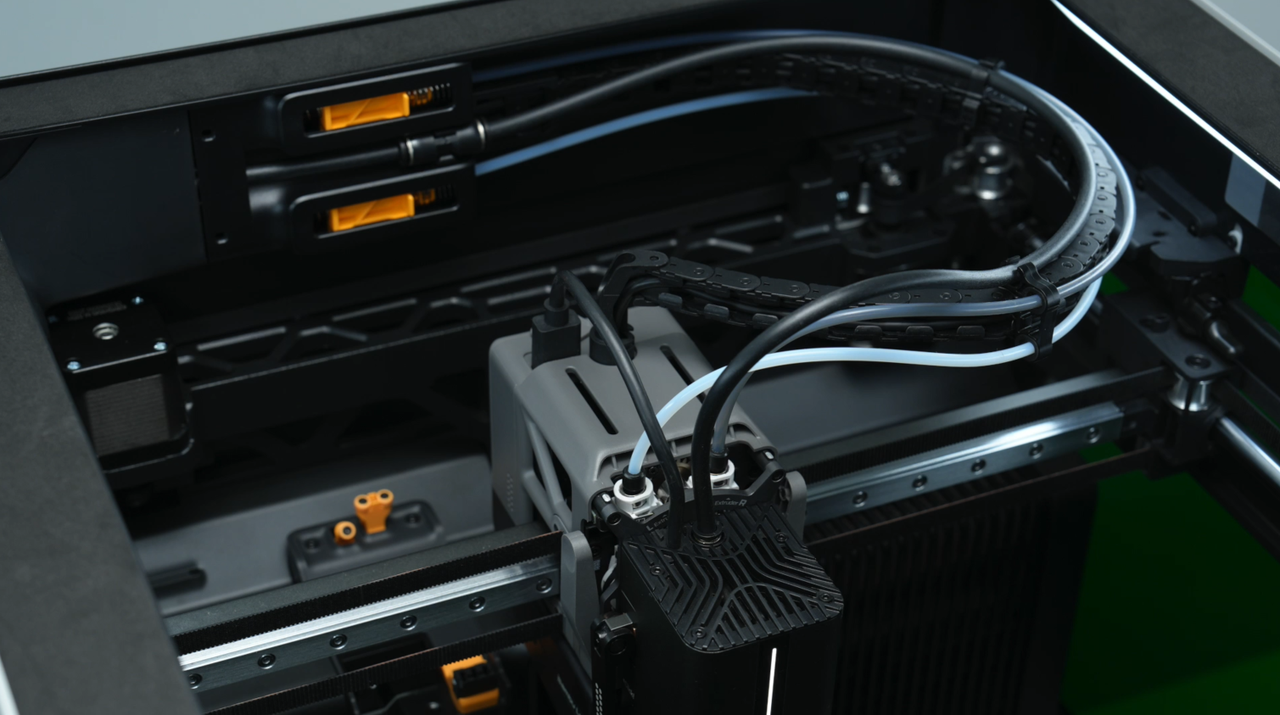

Luego, introduzca el tubo en las pinzas situadas en la parte superior de la cadena de cables y nivelarlo para que no esté excesivamente doblado en ningún punto. Por último, coloque de nuevo la cubierta superior.
Si no utiliza el módulo láser, retire el tubo de asistencia de aire para permitir que la cadena de cables se mueva libremente y garantizar la calidad de impresión.
8. Encienda la impresora

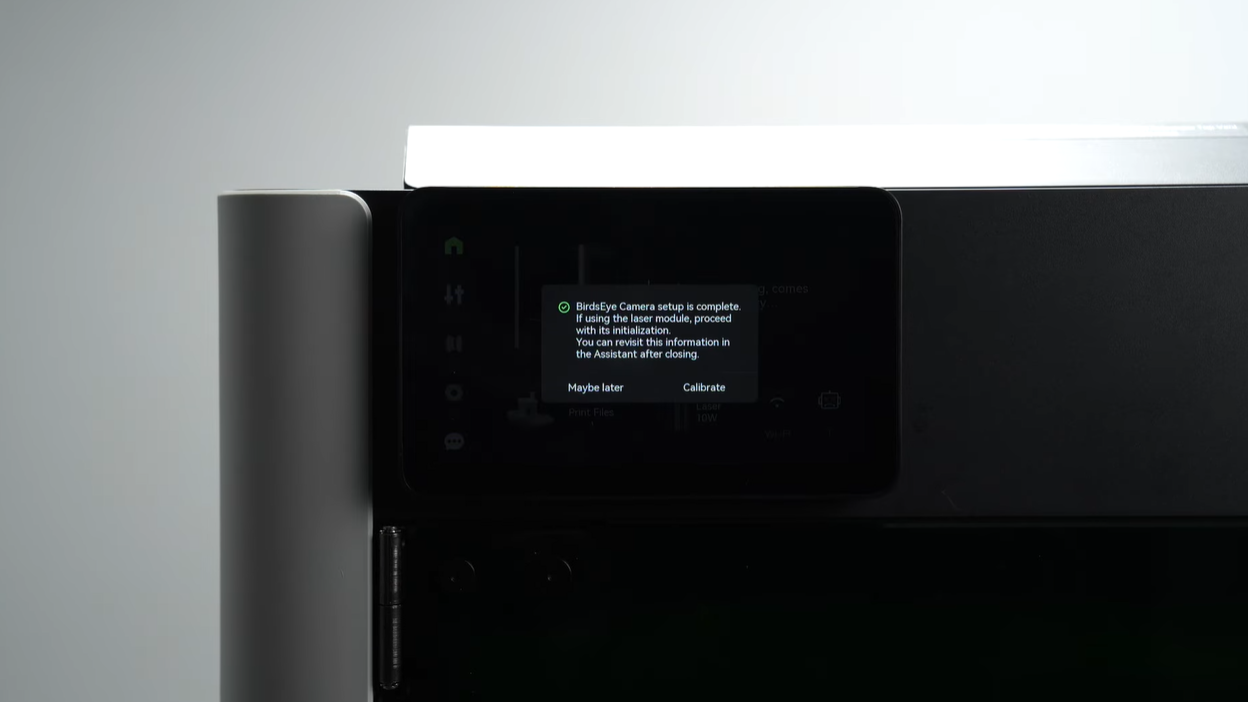

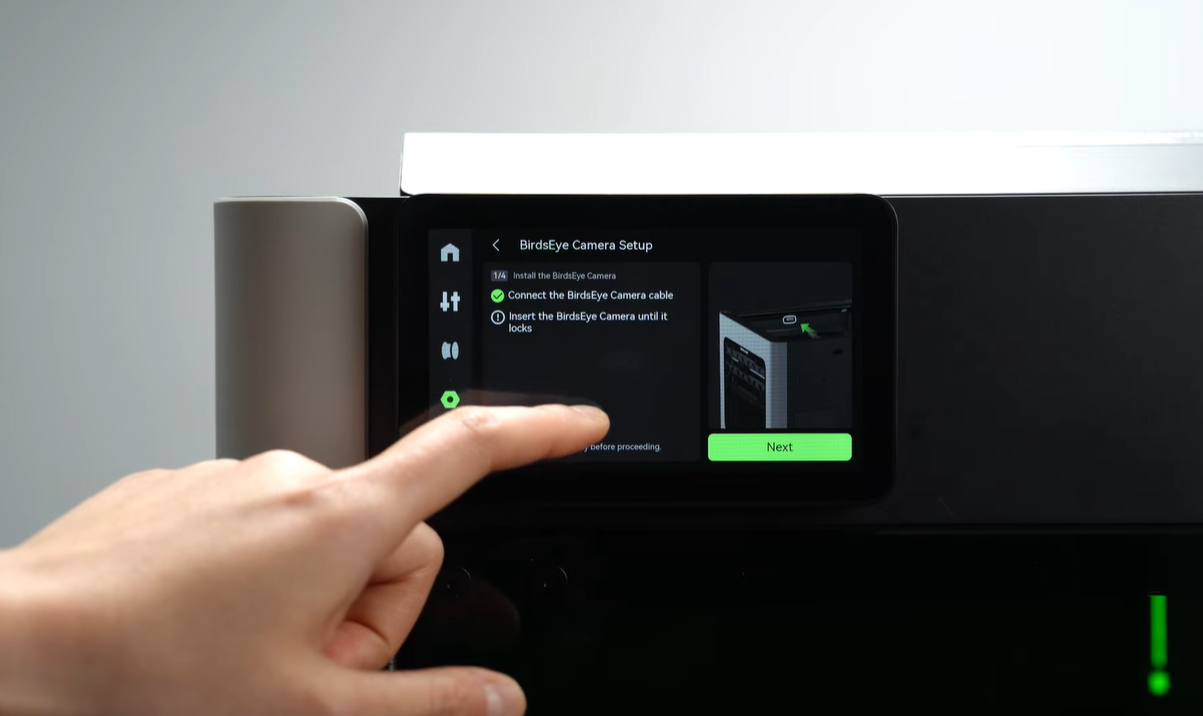

9. Configuración de calibración de la cámara BirdsEye
Antes de realizar la calibración de configuración de la cámara BirdsEye, asegúrese de que no haya obstáculos en la cama caliente, especialmente sobre las marcas de calibración utilizadas para el reconocimiento visual.
10. Instale la plataforma láser

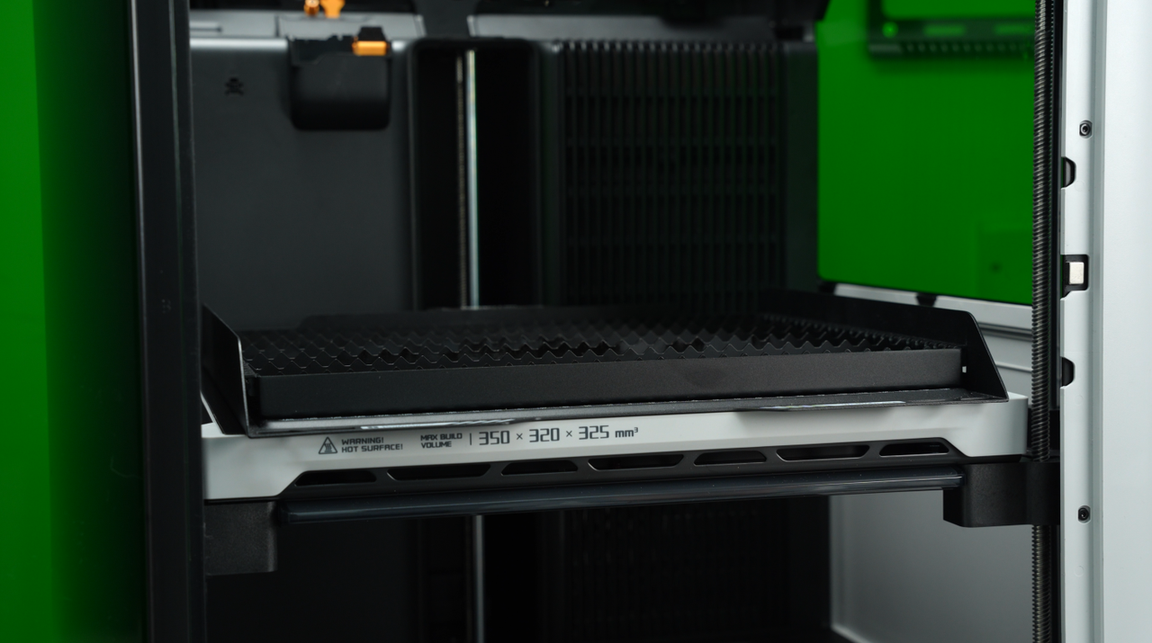

Instale las barras en la plataforma láser presionándolas en las ranuras de ambos lados. Un sonido de "clic" indica que está en su lugar.
Se incluyen seis barras con la máquina. Durante el uso regular, coloque una barra cada cuatro ranuras, con los extremos puntiagudos hacia arriba.
Al procesar materiales pequeños (como etiquetas, etc.), la barra puede retirarse e instalarse al revés en la base láser (con el lado plano hacia arriba), y deben colocarse juntas.
Coloque la plataforma láser en la cama caliente y asegúrese de alinear las dos marcas de la plataforma láser con los topes de la cama caliente.
11. Configuración de calibración inicial del módulo láser

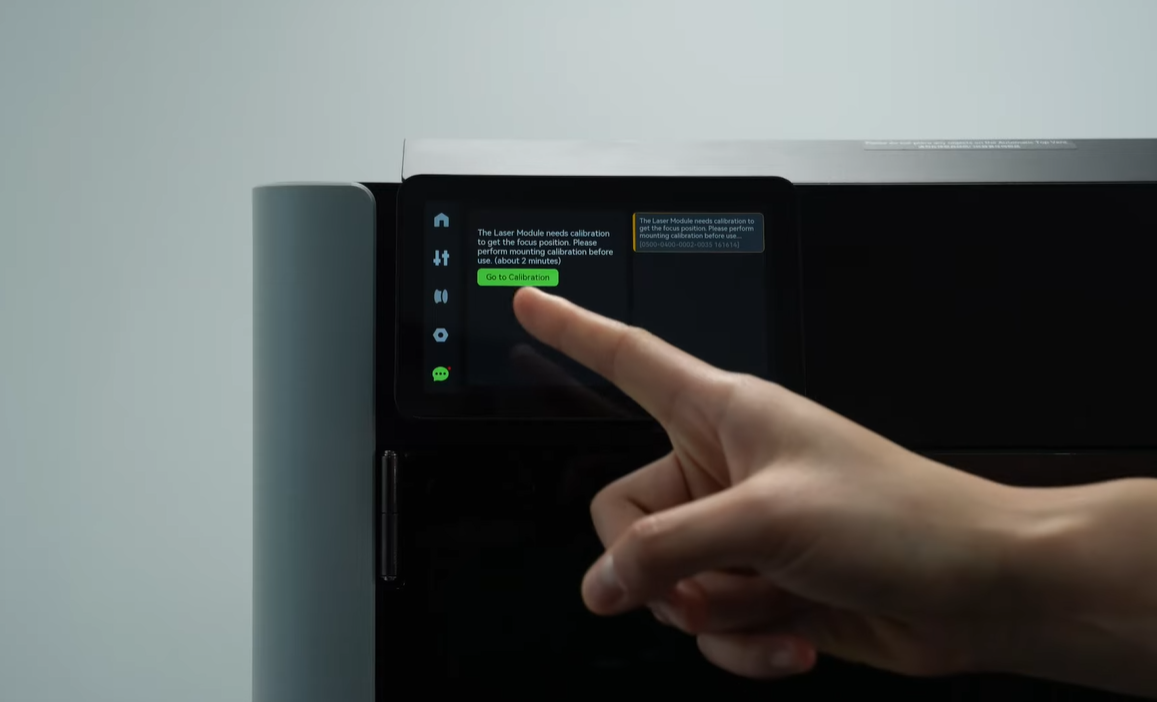

Siga las indicaciones en la página HMS para acceder a la página de calibración de configuración inicial (también puede ingresar a través de Configuración - Herramientas) y complete la calibración de configuración inicial según las instrucciones en pantalla.

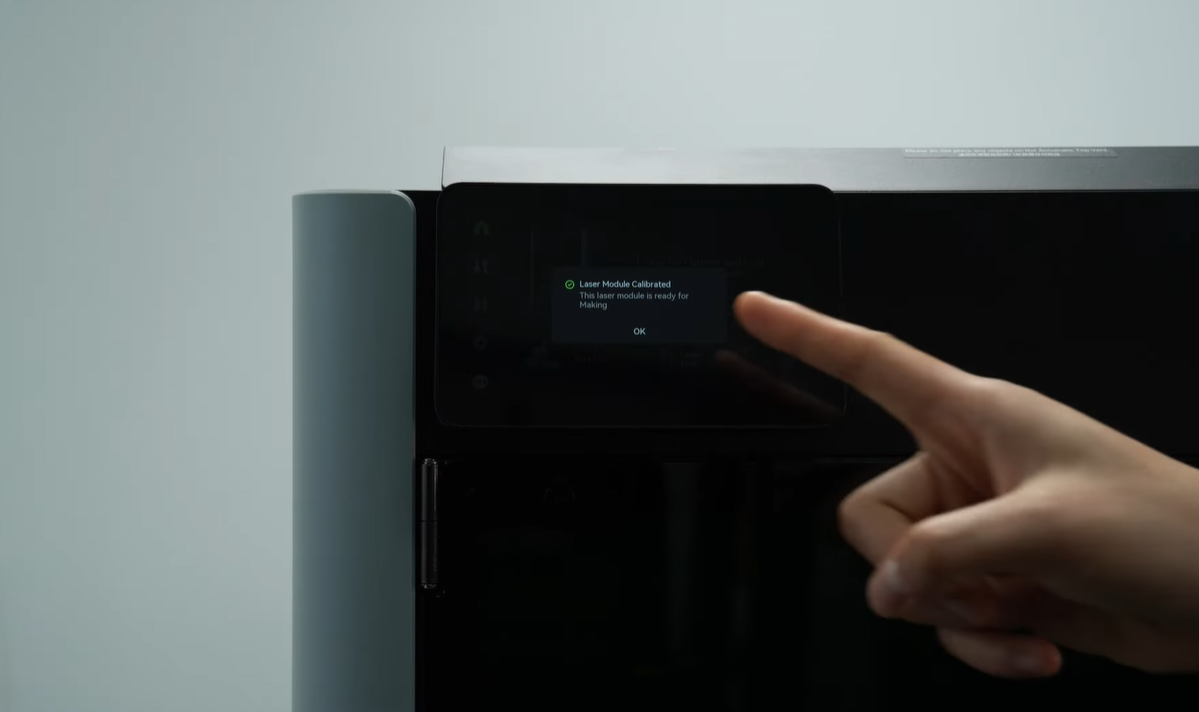

Después de confirmar que la calibración de configuración inicial del módulo láser está completa, abra la puerta frontal y retire la tarjeta de calibración de longitud focal láser.
12. Apéndice

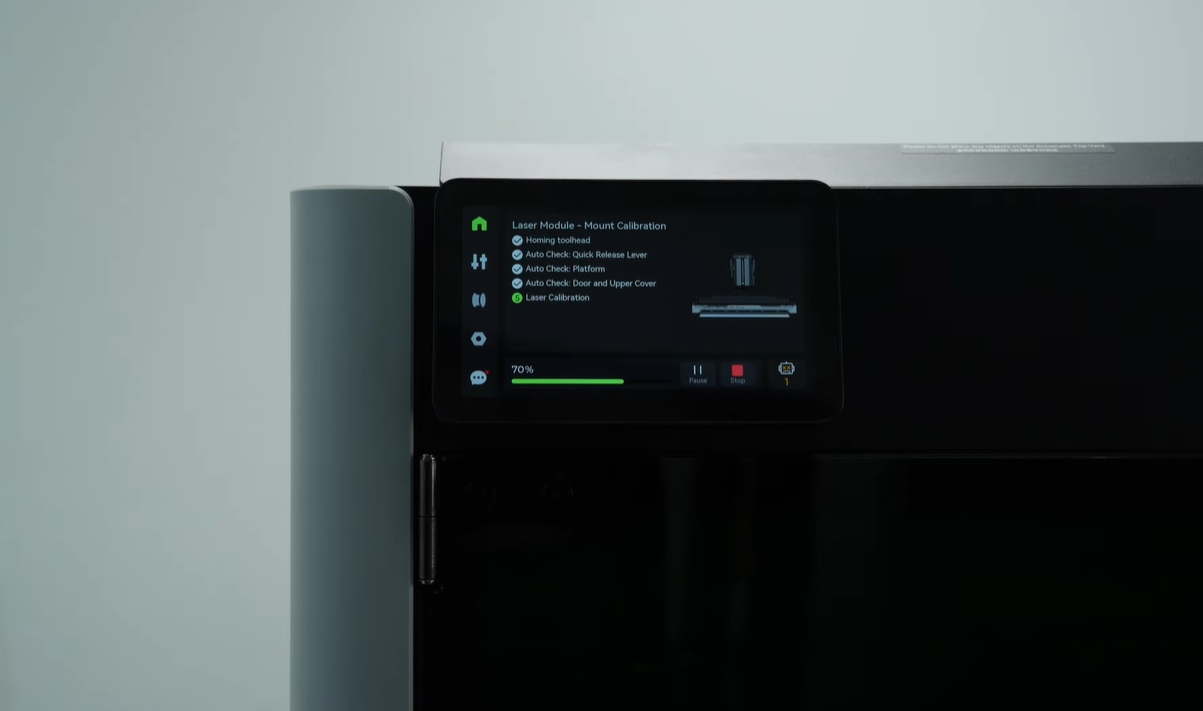

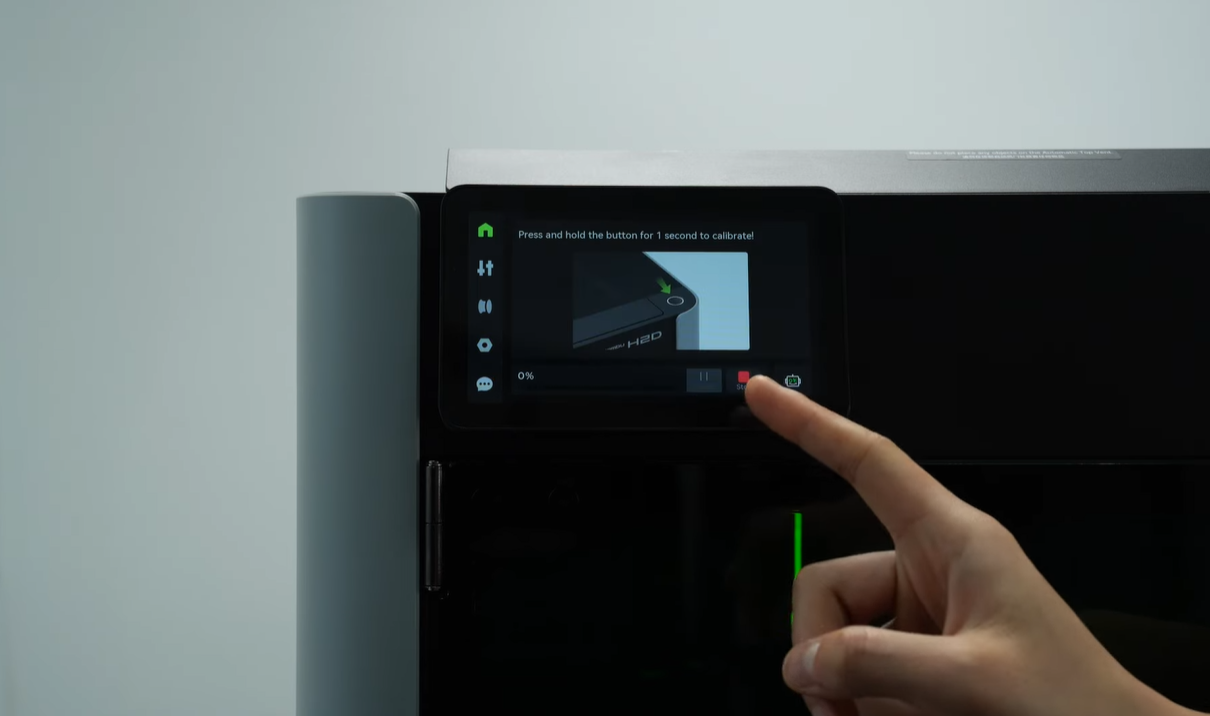

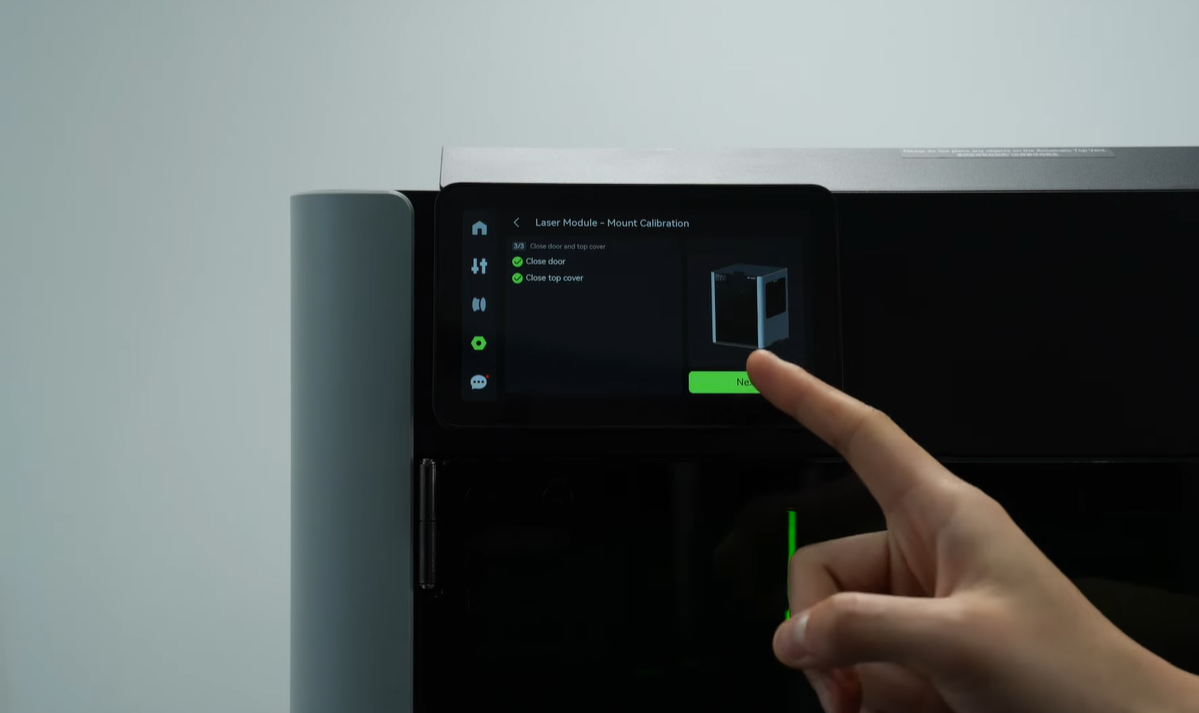

Calibración de montaje del módulo láser
Cuando se instala por primera vez el módulo láser, es necesario realizar la calibración de configuración inicial. Posteriormente, cada vez que se encienda el módulo láser, solo será necesario realizar la calibración de montaje.
Sugerencias para el uso de los pines de material
Cuando el material está significativamente deformado, es liso y propenso a deslizarse, tiene un alto centro de gravedad que lo hace inestable, o es liviano y fácil de desplazar, se recomienda usar pines de material para estabilizar el material.
En general, es aconsejable usar pines de material para tableros de madera rígida y láminas metálicas, mientras que para otros materiales, la decisión puede tomarse según la situación real.
Este video utiliza una hoja de corcho como ejemplo para demostrar el método de uso de los pines de material. Un lado de los pines de material tiene una superficie inclinada, lo que permite aplicar presión de manera más efectiva cuando está enfrentado al material, pero debe tenerse cuidado para evitar deformar el material.
