Plataforma láser
La plataforma láser está compuesta por una base láser y una tira.
Función
La plataforma láser es un soporte de trabajo durante la grabación/corte láser. Se utiliza junto con la barra de soporte de plataforma para transportar los materiales durante la grabación/corte láser, limitar la llama y el humo generados durante el proceso de grabación/corte, y al mismo tiempo recoger los residuos generados durante el proceso de trabajo.
Al cambiar entre diferentes módulos de impresora, la plataforma láser se puede reemplazar rápidamente como un módulo independiente.
Cómo usarla
Instalar el paquete de tiras

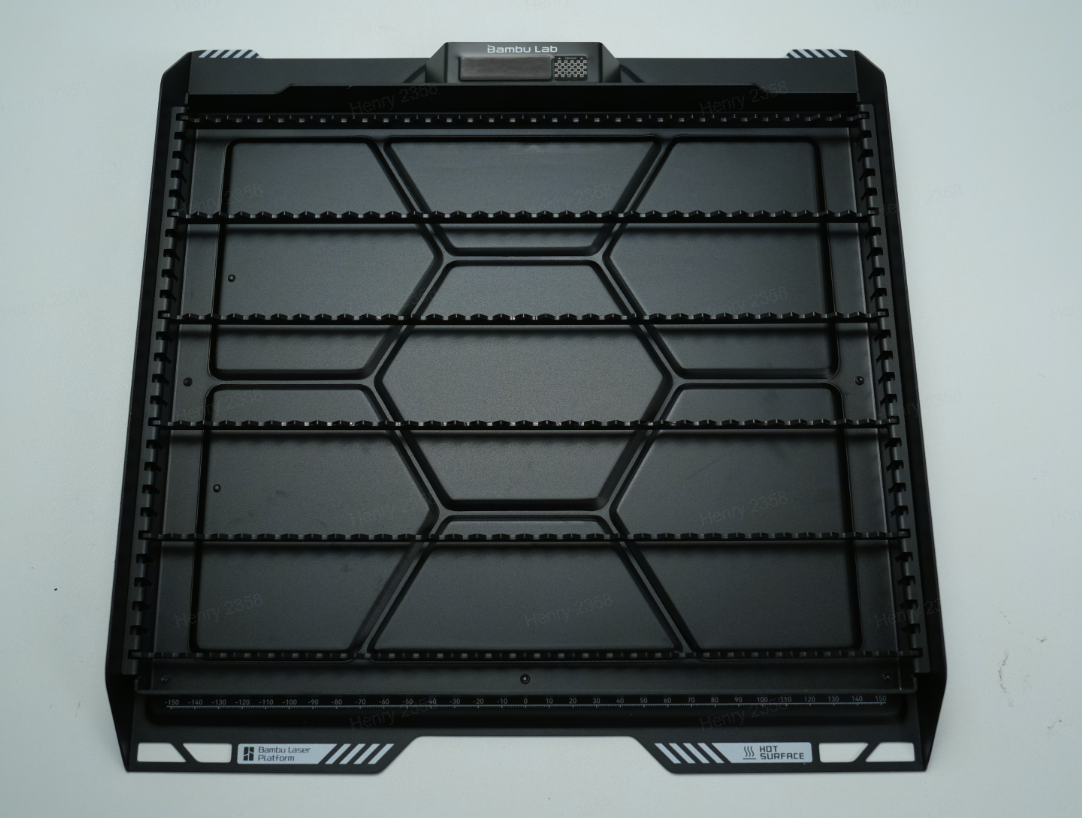

Coloque la tira en la ranura de la plataforma láser (se incluyen 6 tiras en el paquete. En uso normal, coloque una tira cada 4 ranuras con la punta de la barra de soporte hacia arriba), como se muestra en la figura a continuación.

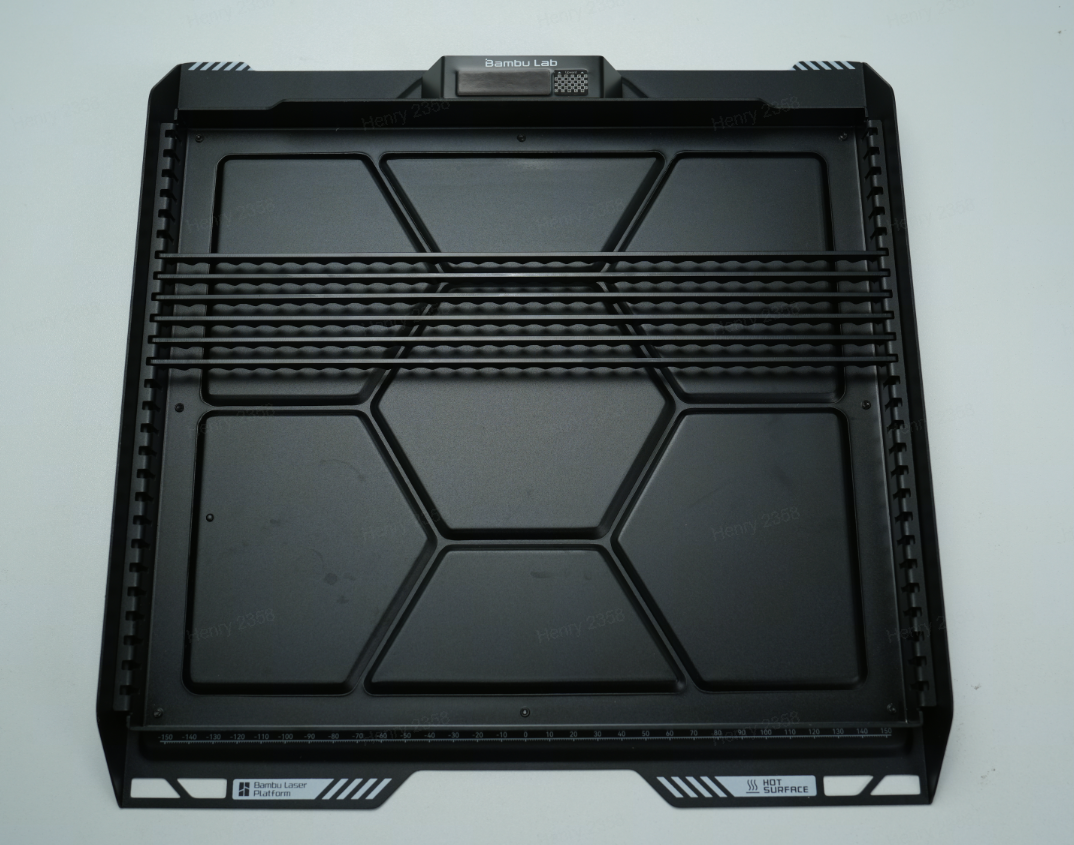

Al procesar materiales pequeños (como etiquetas para perros, etc.), las tiras pueden retirarse e instalarse en la plataforma láser en sentido inverso (superficie grande hacia arriba), y las tiras deben colocarse juntas, como se muestra en la siguiente figura:
Al insertar la tira, introduzca primero un extremo en la ranura y luego inserte el otro extremo hacia abajo. Cuando escuche un clic, significa que la tira de plataforma está ensamblada en su lugar. Después de ensamblar todas las 6 tiras, debe verificar nuevamente que todas las tiras estén presionadas en su lugar.
Instalar el panel de rejilla

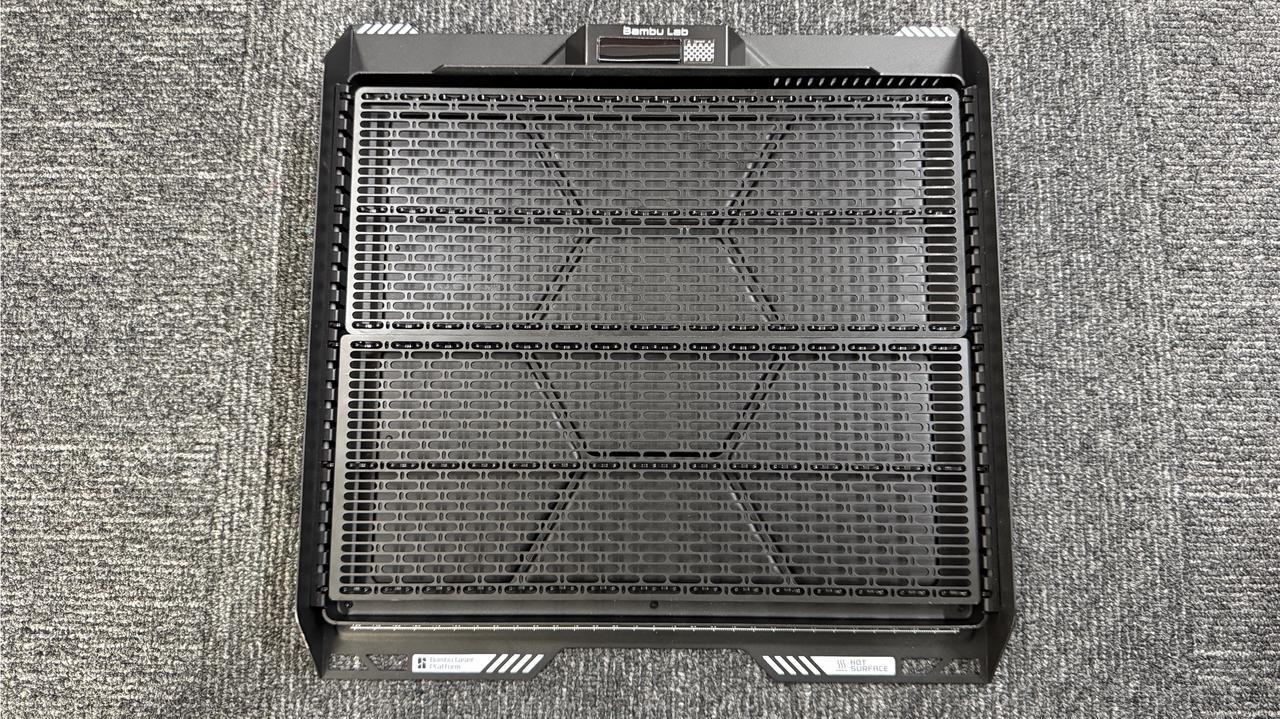

Además de las tiras, también puede agregar un panel de rejilla (opcional) al paquete de tiras para satisfacer mejor las necesidades de soporte de materiales flexibles (como papel, cuero), materiales pequeños, etc., así como el posicionamiento y grabado por lotes de múltiples materiales.

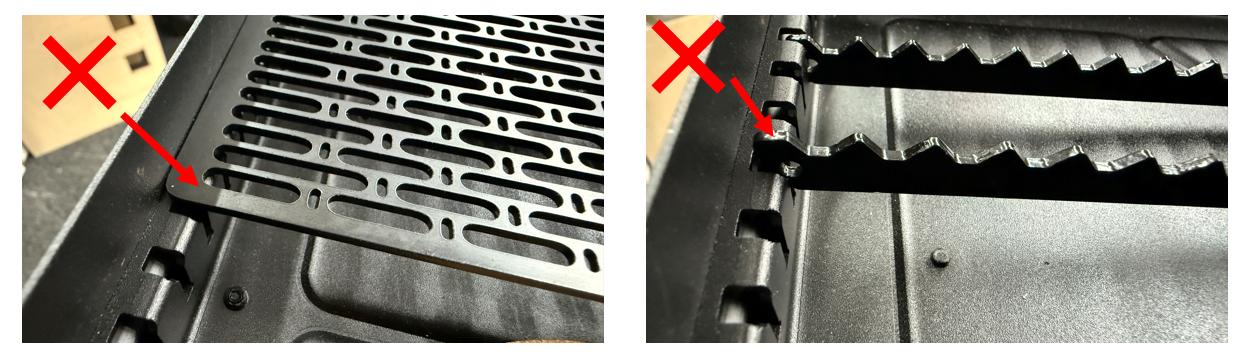

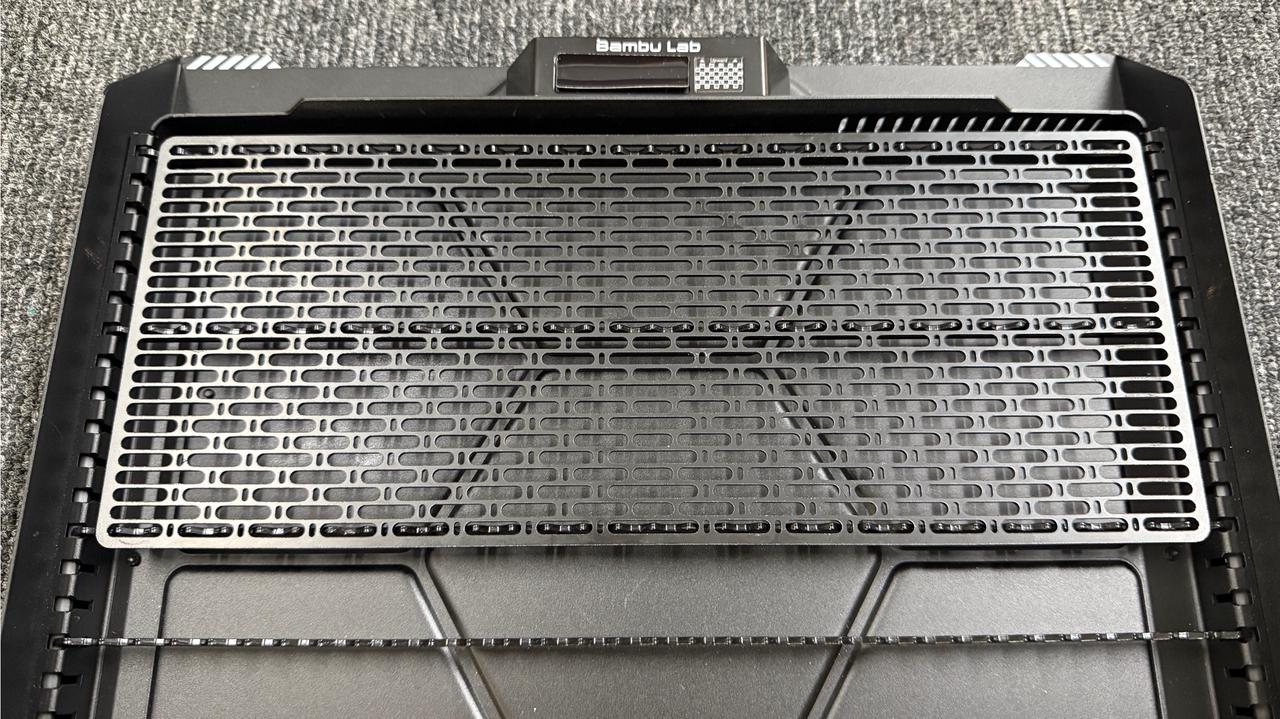

Con la punta de las tiras hacia arriba, alinee los agujeros del panel de rejilla con la punta de las tiras e inserte para que el panel de rejilla quede horizontal (se recomienda usar 3 tiras por panel de rejilla, ajustando para colocar una tira cada 5 ranuras, lo que soporta adecuadamente los extremos superior/medio/inferior del panel de rejilla para mayor estabilidad), como se muestra en la figura a continuación.
También puede usar pines de material para sujetar los materiales, lo que permite que los materiales queden planos y no se muevan fácilmente. Los pines de material se dividen en dos tipos: pines grandes (4 piezas incluidas) y pines pequeños (opcionales).

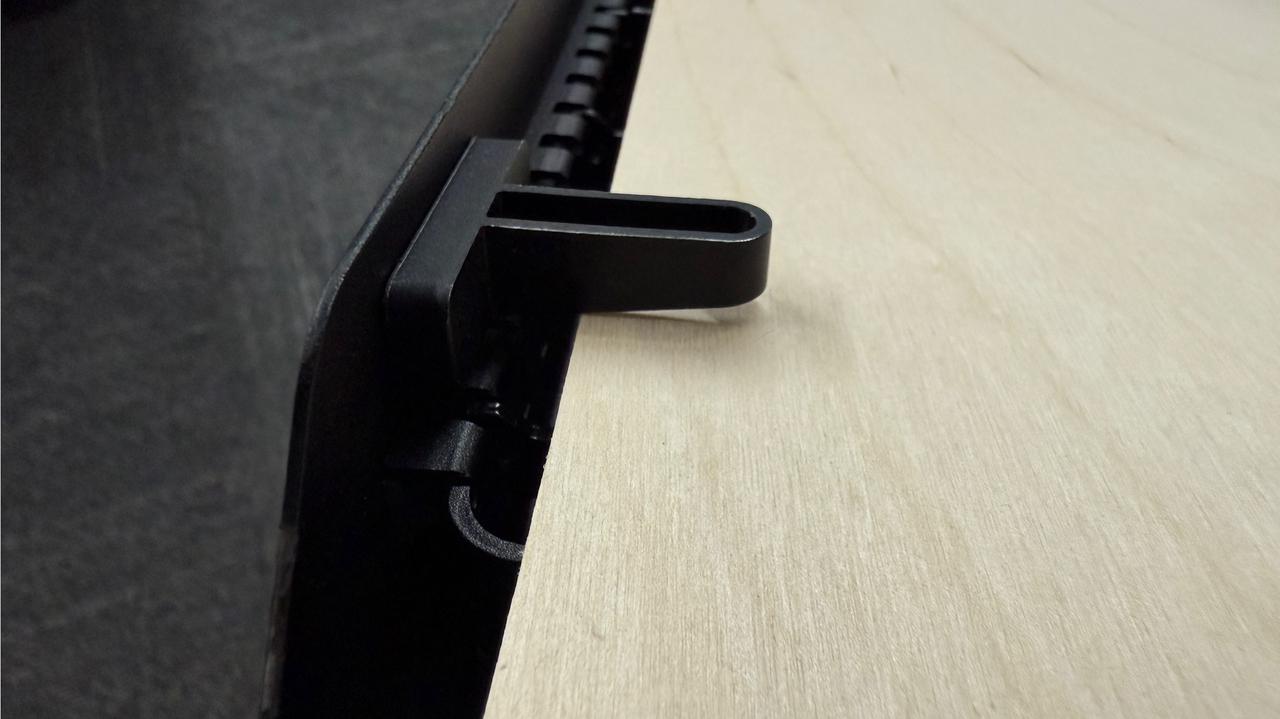

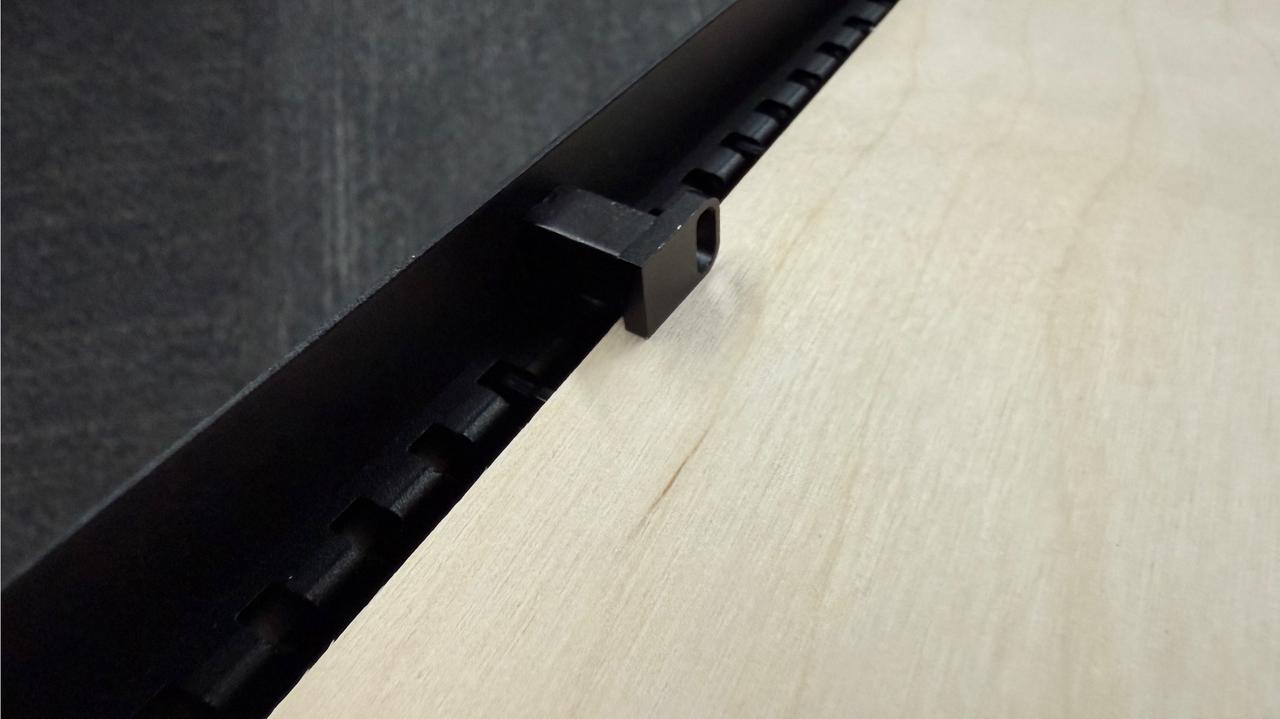

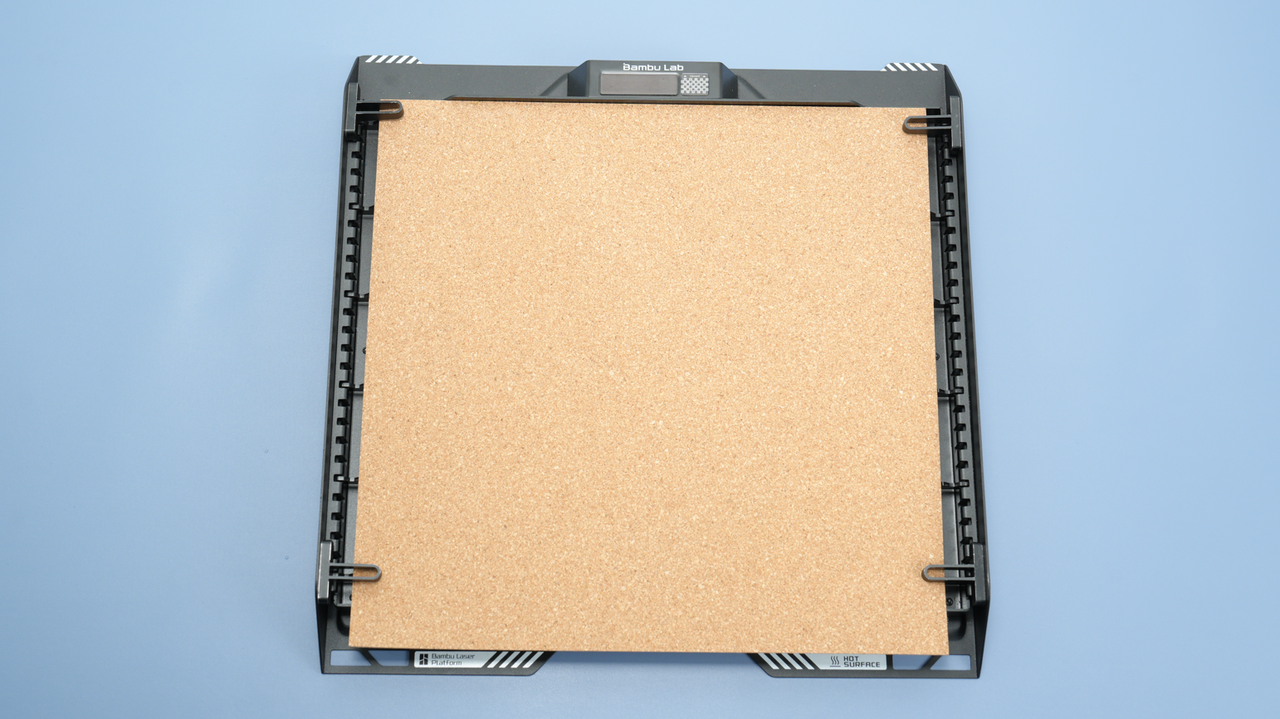

Los pines grandes son adecuados para materiales oficiales de 300×300 mm y proporcionan una mayor fuerza de sujeción. El método de uso es absorberlos magnéticamente en los bordes verticales de ambos lados de la plataforma láser y sujetarlos al borde de los materiales con la superficie inclinada hacia abajo, como se muestra en la figura a continuación.

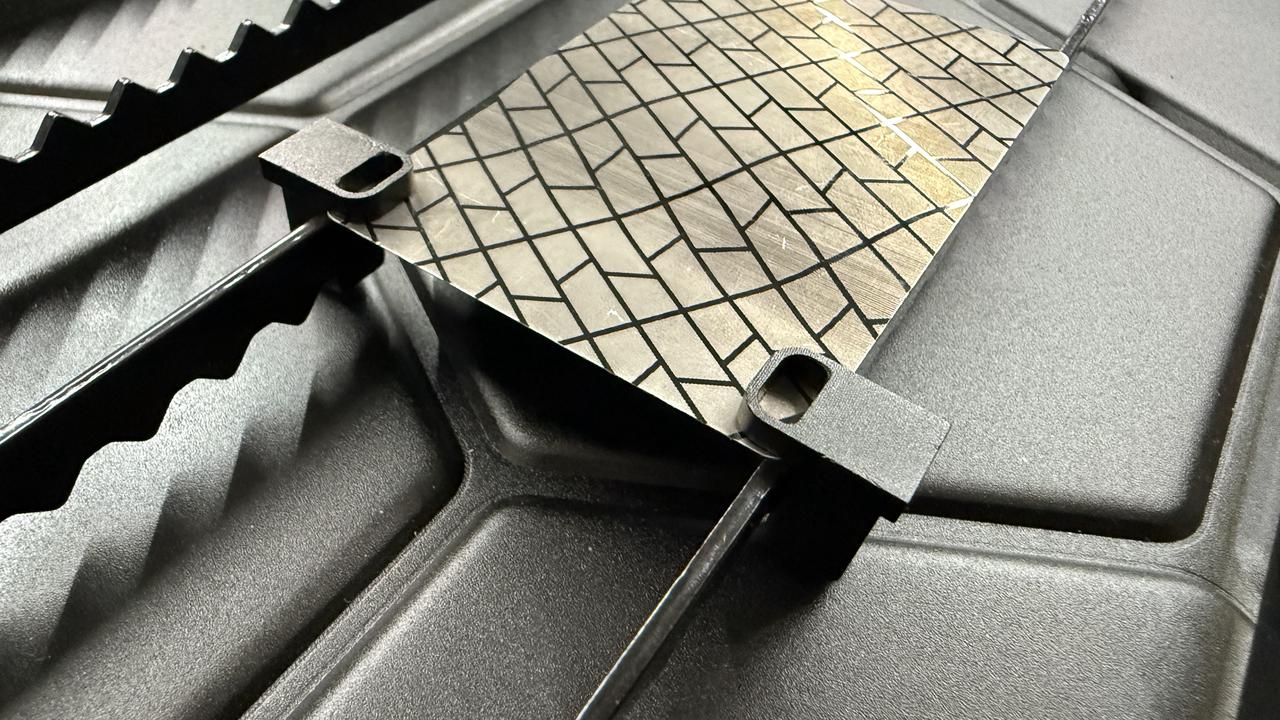

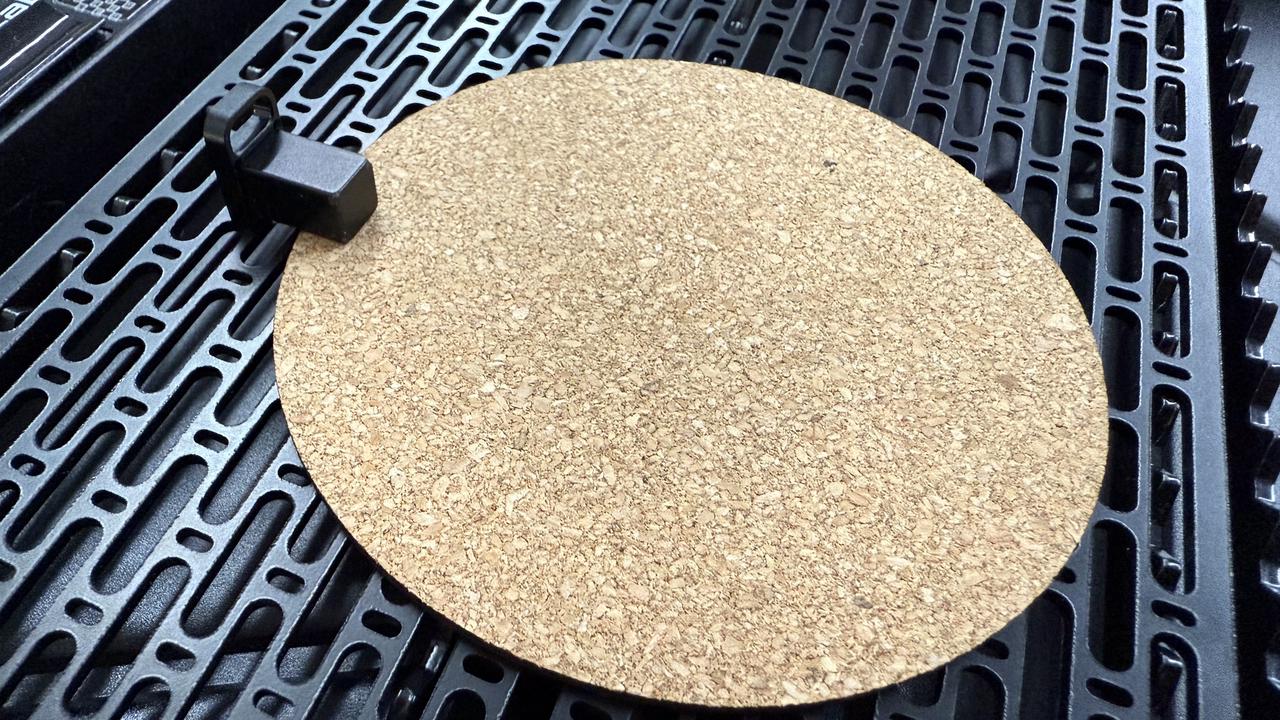

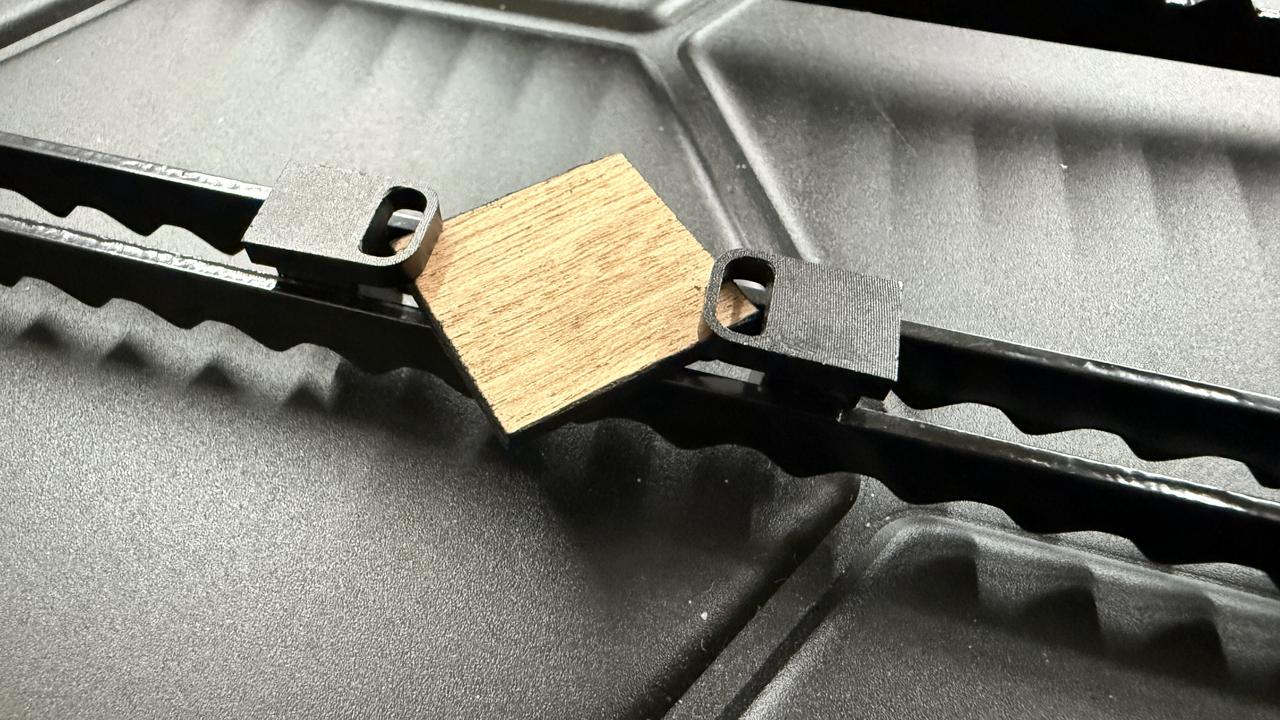

Los pines pequeños de material son adecuados para materiales de tamaño pequeño. Al usarlos, el usuario puede adherirlos magnéticamente de forma flexible a la base láser, al paquete de tiras, al panel de rejilla, etc., para sujetar los materiales. La siguiente figura muestra varios usos recomendados.

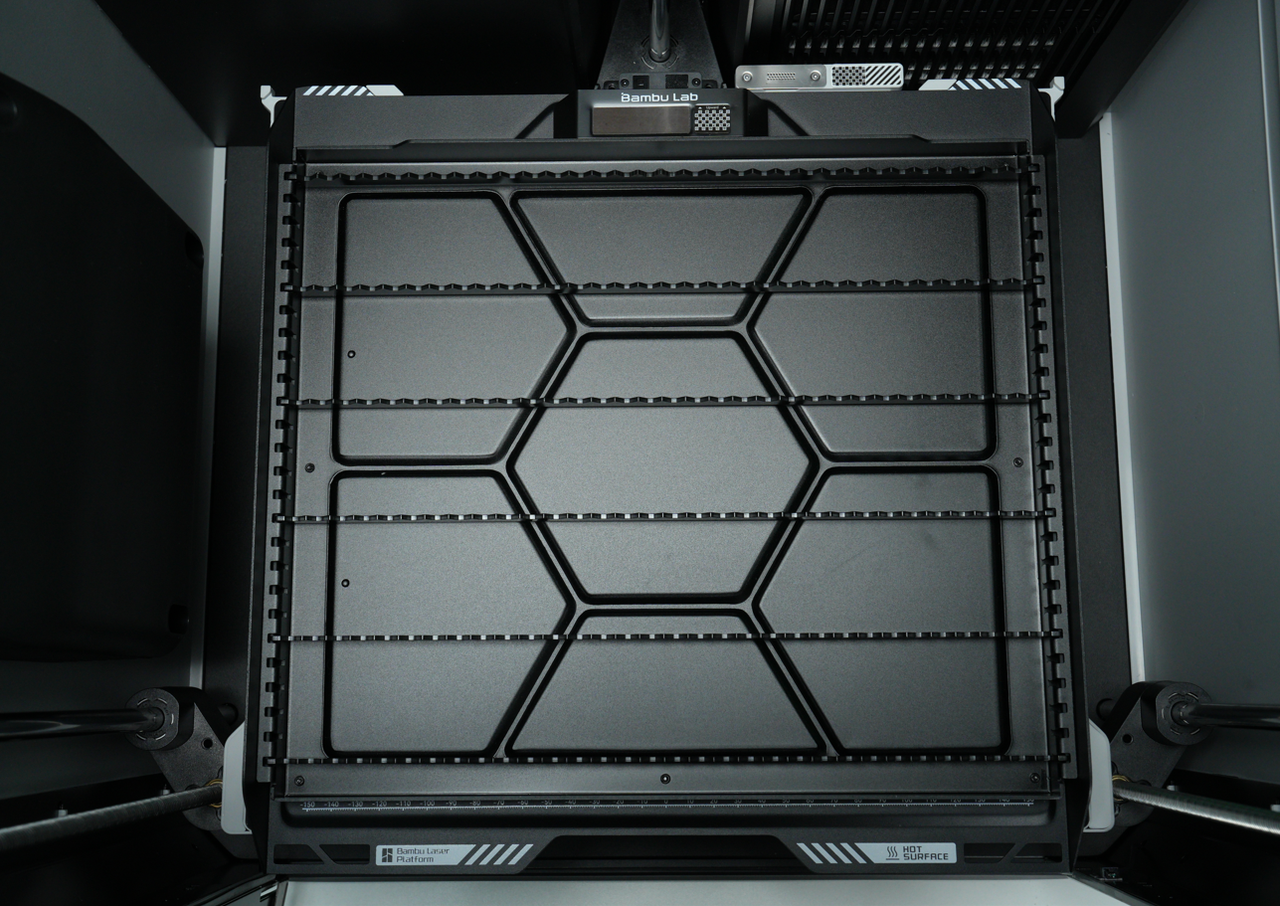

Después de la preparación, instale la plataforma láser horizontalmente sobre la cama caliente o con un ángulo ligeramente menor. Antes de la instalación, se puede retirar la cubierta superior de la impresora para obtener una mejor visión. Asegúrese de que la plataforma láser esté soportada únicamente por los dos bloques limitadores paralelos de la cama caliente, y que ambos lados de la plataforma sean paralelos relativos a la cama caliente, lo que indica que la plataforma láser está instalada correctamente.

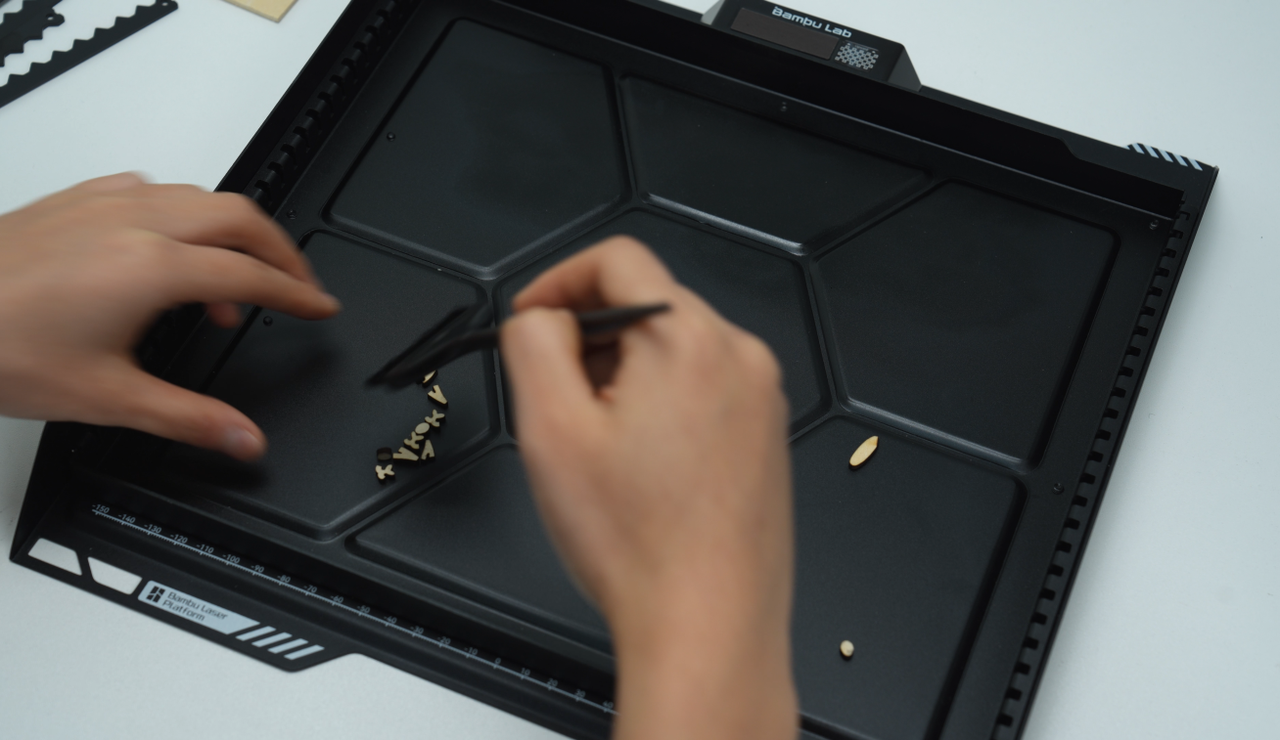

La plataforma láser debe limpiarse regularmente. Primero, retire toda la plataforma, vierta los residuos grandes en la posición de reciclaje, y luego use la brocha proporcionada para limpiar la superficie de la plataforma; cuando haya mucha grasa en la superficie, retire las tiras de la plataforma, enjuague la plataforma láser y las tiras de la plataforma con agua corriente respectivamente, y use WD-40 o productos similares para limpiar si es necesario.
Resumen
-
En uso normal, utilice 6 tiras de plataforma, distribuidas uniformemente en la plataforma láser;
-
El número de tiras de plataforma puede reducirse o aumentarse para uso especial. Las tiras adicionales deben comprarse por separado.
-
Al usar etiquetas para perros y otros componentes pequeños, la tira de plataforma puede instalarse en la plataforma láser en sentido inverso.
Notas

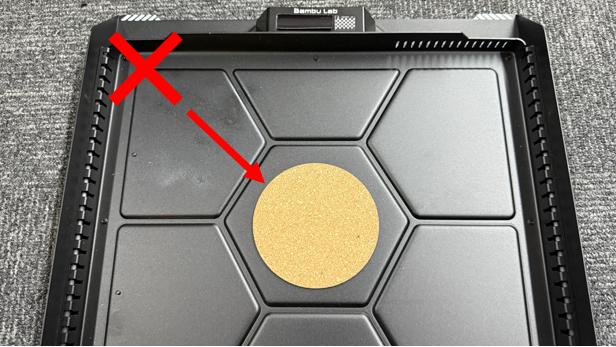

- La pieza de trabajo debe colocarse sobre las tiras de plataforma o el panel de rejilla, y no directamente sobre la superficie inferior de la plataforma láser, de lo contrario causará un fallo en la medición del espesor del material o golpeará el cabezal.
- Asegúrese de verificar que la plataforma láser, el paquete de tiras, el panel de rejilla y los materiales estén todos planos y sin deformaciones, de lo contrario causará que el láser esté fuera de foco o corte irregular.
-
El panel de rejilla solo es adecuado para grabado debido a su gran superficie de contacto. Cortar sobre él puede causar un oscurecimiento severo en la parte posterior del material. Se recomienda retirar el panel de rejilla al cortar y restaurar el estado de uso del paquete de tiras.
-

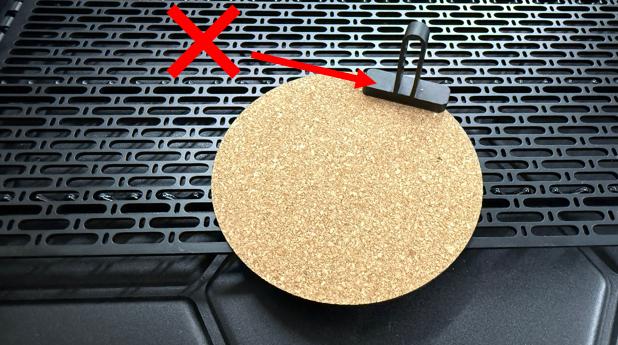

Los pines grandes de material solo pueden instalarse en ambos lados de la plataforma láser, y no pueden absorberse magnéticamente verticalmente en el panel de rejilla, de lo contrario golpeará el cabezal; los pines pequeños de material pueden absorberse magnéticamente verticalmente, pero la operación requiere atención extra, ya que al ingresar manualmente el espesor del material en el software, no se puede configurar un espesor mayor de 2 mm inferior a la superficie de la pieza de trabajo, y no se puede activar el enfoque de hundimiento (consulte el modo de desarrollador para detalles), de lo contrario también causará un choque del cabezal.
Plataforma de corte
Función
La plataforma de corte está compuesta por una base de protección de corte y una alfombrilla de corte. Antes del trabajo de corte, los materiales a procesar deben adherirse a la superficie de la alfombrilla de corte para fijar los materiales durante el procesamiento.
Clasificación de la alfombrilla de corte

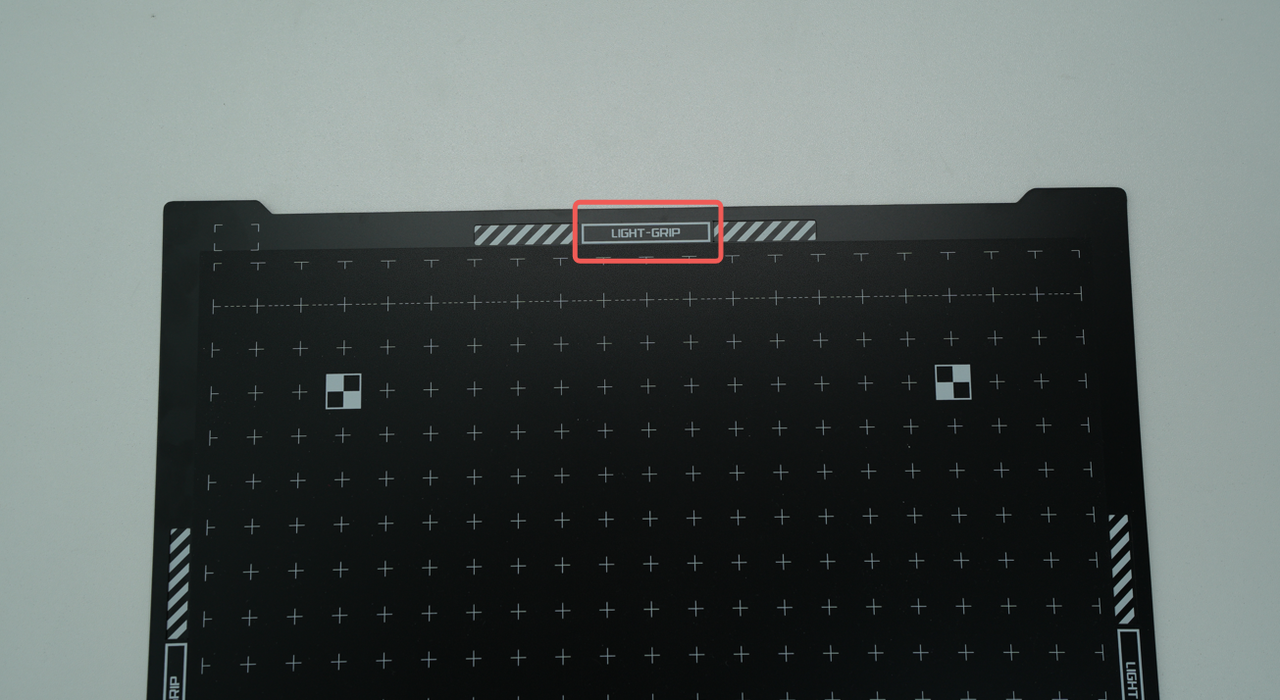

Materiales adecuados para la alfombrilla de corte LightGrip: Papel, película de letras, vinilo removible, hoja de calcomanía reflectante, etc.

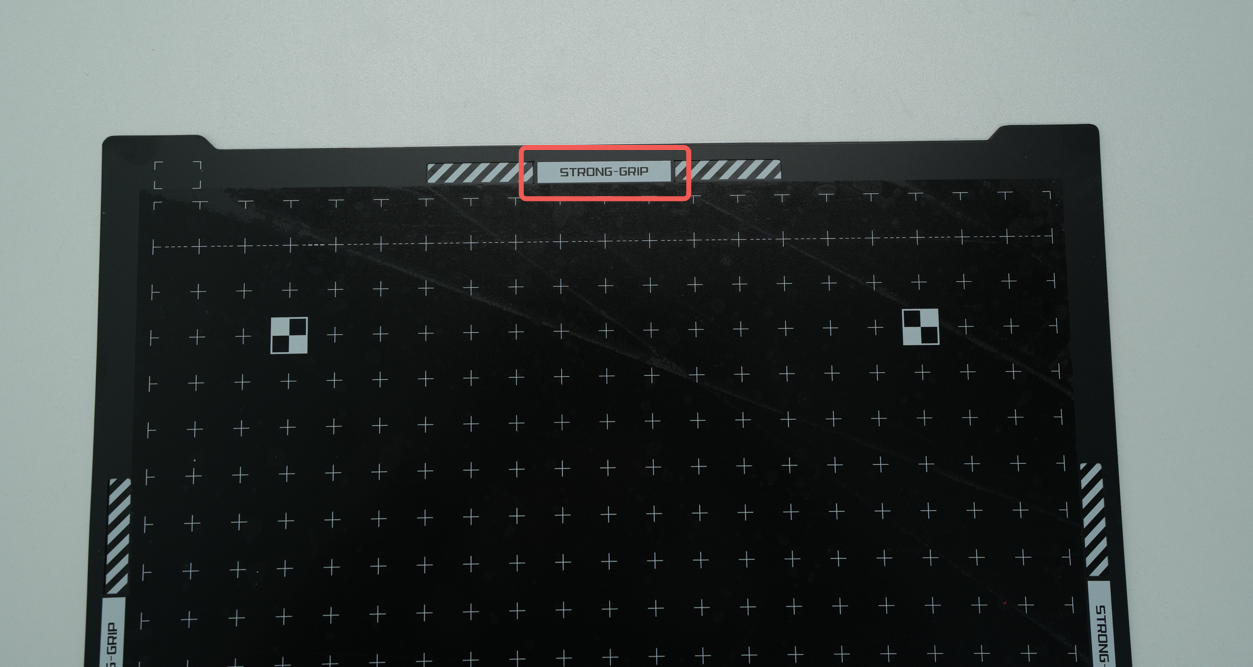

Materiales adecuados para la alfombrilla de corte StrongGrip: Tejido de cuero sintético PU, etc.
Cómo usarla
Al usarla, alinee el borde de la alfombrilla de corte y péguela en cualquier lado de la base de protección, y adhiera los materiales de corte (como cartón) a la superficie de la alfombrilla de corte. Aplane los materiales con las manos o un rodillo para evitar una mala calidad de corte debido a una adherencia floja en algunas áreas. Luego instale la plataforma de corte horizontalmente sobre la cama caliente o con un ángulo ligeramente menor. Antes de la instalación, se puede retirar la cubierta superior de la impresora para obtener una mejor visión. Asegúrese de que la plataforma de corte esté soportada únicamente por los dos bloques limitadores paralelos de la cama caliente, y que ambos lados de la plataforma sean paralelos relativos a la cama caliente, lo que indica que la plataforma de corte está instalada correctamente.

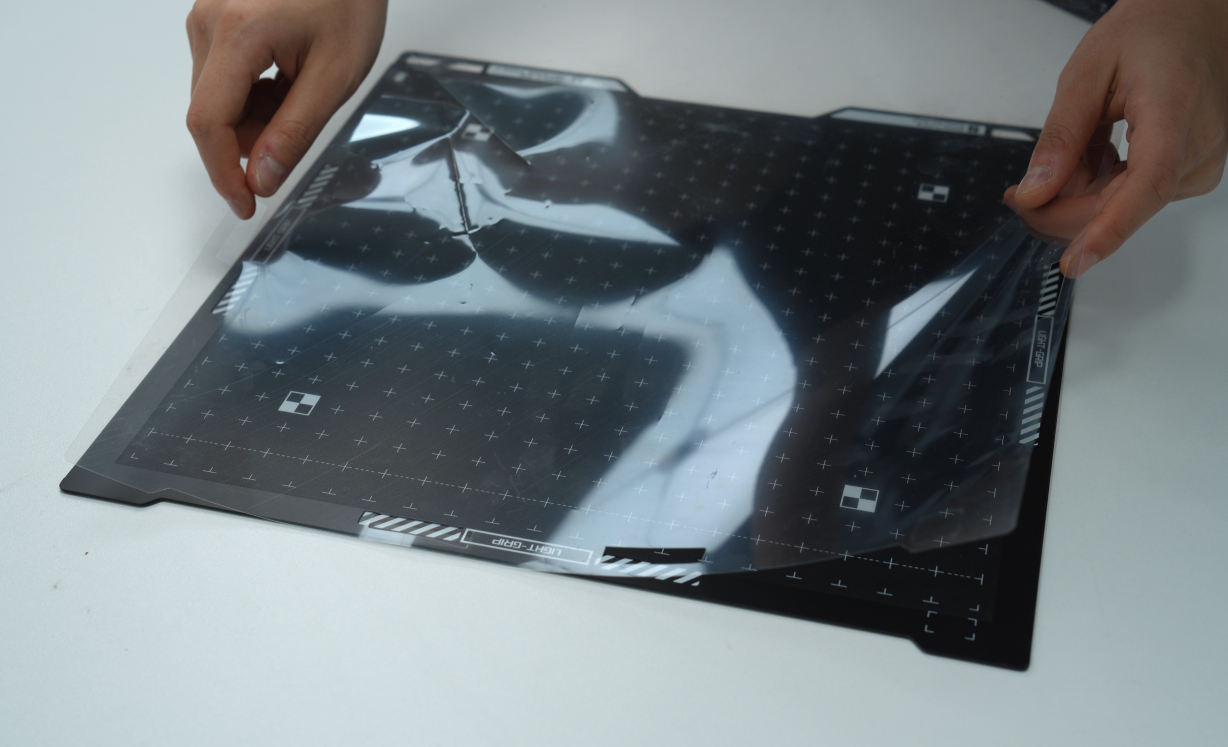

Después de usarla, retire cuidadosamente los residuos con una espátula y vuelva a pegar la película protectora transparente para evitar que la placa adhesiva absorba materia extraña durante el almacenamiento y cause fallos.
Montaje de la plataforma de corte
Cuando la capa adhesiva en la superficie de la alfombrilla de corte falle, se necesita reemplazar la alfombrilla de corte. Para garantizar que el programa de reconocimiento de la alfombrilla funcione correctamente, la alfombrilla de corte debe alinearse con el borde de la base de protección. La herramienta de alineación auxiliar de impresión puede ayudarle a alinear rápidamente la alfombrilla de corte. El modelo ya está integrado en la impresora, y el tutorial de uso se actualizará pronto, así que manténgase atento.
Notas
-
Cuando los materiales no pueden adherirse de forma estable a la superficie de la alfombrilla de corte, debe reemplazar una nueva alfombrilla para garantizar la mejor calidad de corte.
-
No deseche la película protectora transparente sin motivo. Cuando la placa adhesiva no se esté utilizando, debe cubrirse con una película protectora transparente para proteger la capa adhesiva. De lo contrario, la superficie pegajosa se adhiere fácilmente al polvo y residuos, causando que se ensucie y pierda su pegajosidad prematuramente.
- Evite usar disolventes orgánicos para limpiar la serigrafía en la base de protección. Si la serigrafía se daña, la impresora no podrá reconocer el tipo de plataforma.
