Visión general del problema
A veces, líneas horizontales evidentes aparecen en la superficie del modelo impreso, comúnmente llamadas "líneas de capa". Estas líneas suelen ocurrir en las siguientes situaciones:
- Áreas de transición de sección transversal (como la base de una caja o lugares donde cambia la sección)
- Zonas de cambio de velocidad de flujo (como las paredes exteriores justo después de un puenteo)
- Cambio de cabezal o color (en impresiones multicolor con enfriamiento desigual)
Este artículo analizará las causas de cada caso y proporcionará soluciones para reducirlas.
1. Líneas de capa en sección transversal (ej. Cajas, 3D Benchy)
Análisis de causas
En modelos tipo caja, en la unión entre la gran superficie inferior y las paredes finas, o en el área de la cintura de modelos de barco, pueden aparecer crestas anulares anormales en la superficie de la pared exterior. Este fenómeno se conoce comúnmente como líneas de capa de sección variable.
Estudio de caso (Tipo caja):
- Observación detallada: Las crestas elevadas se concentran en las últimas capas superiores, mientras que las capas anteriores muestran signos evidentes de contracción del material.

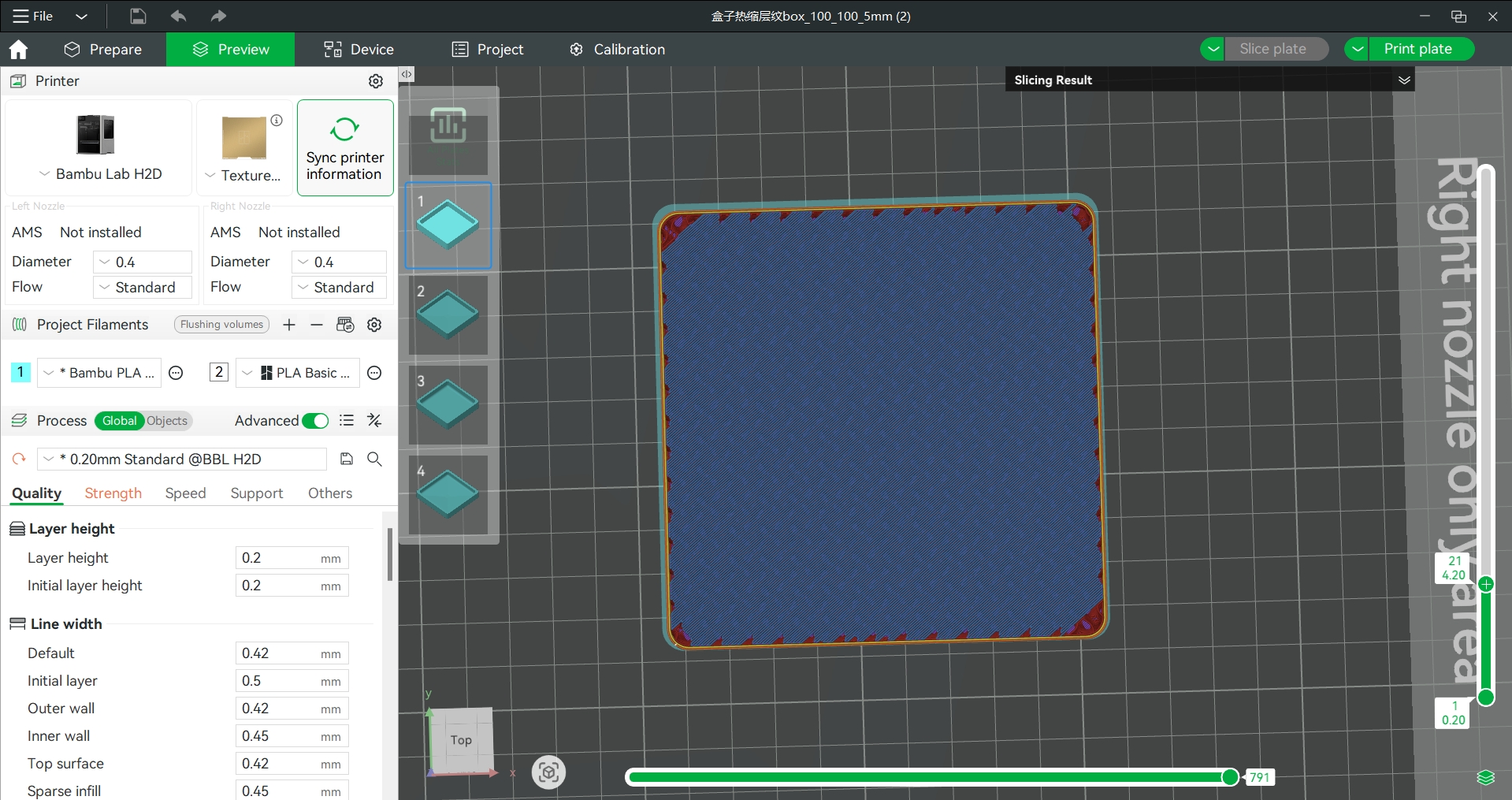

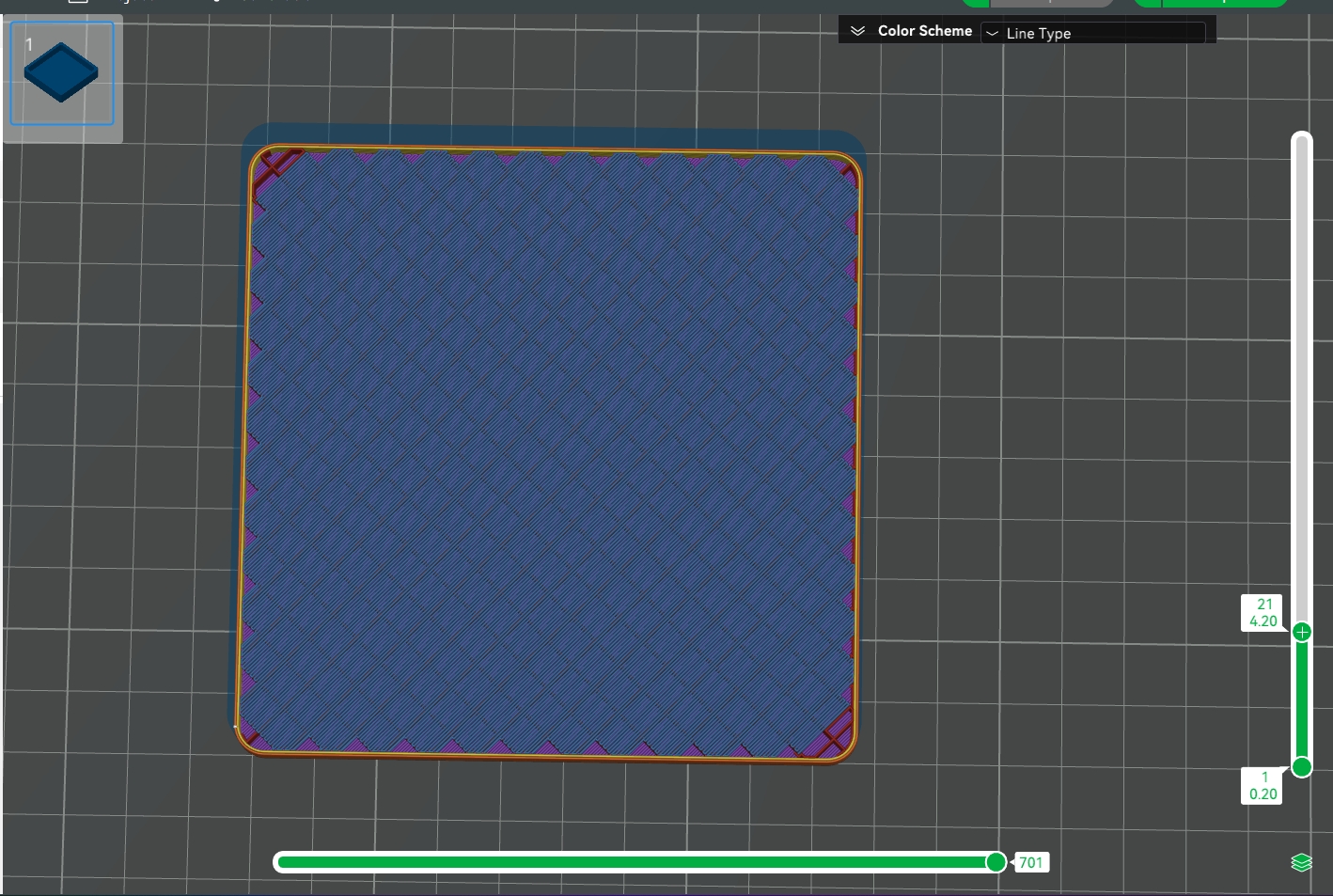

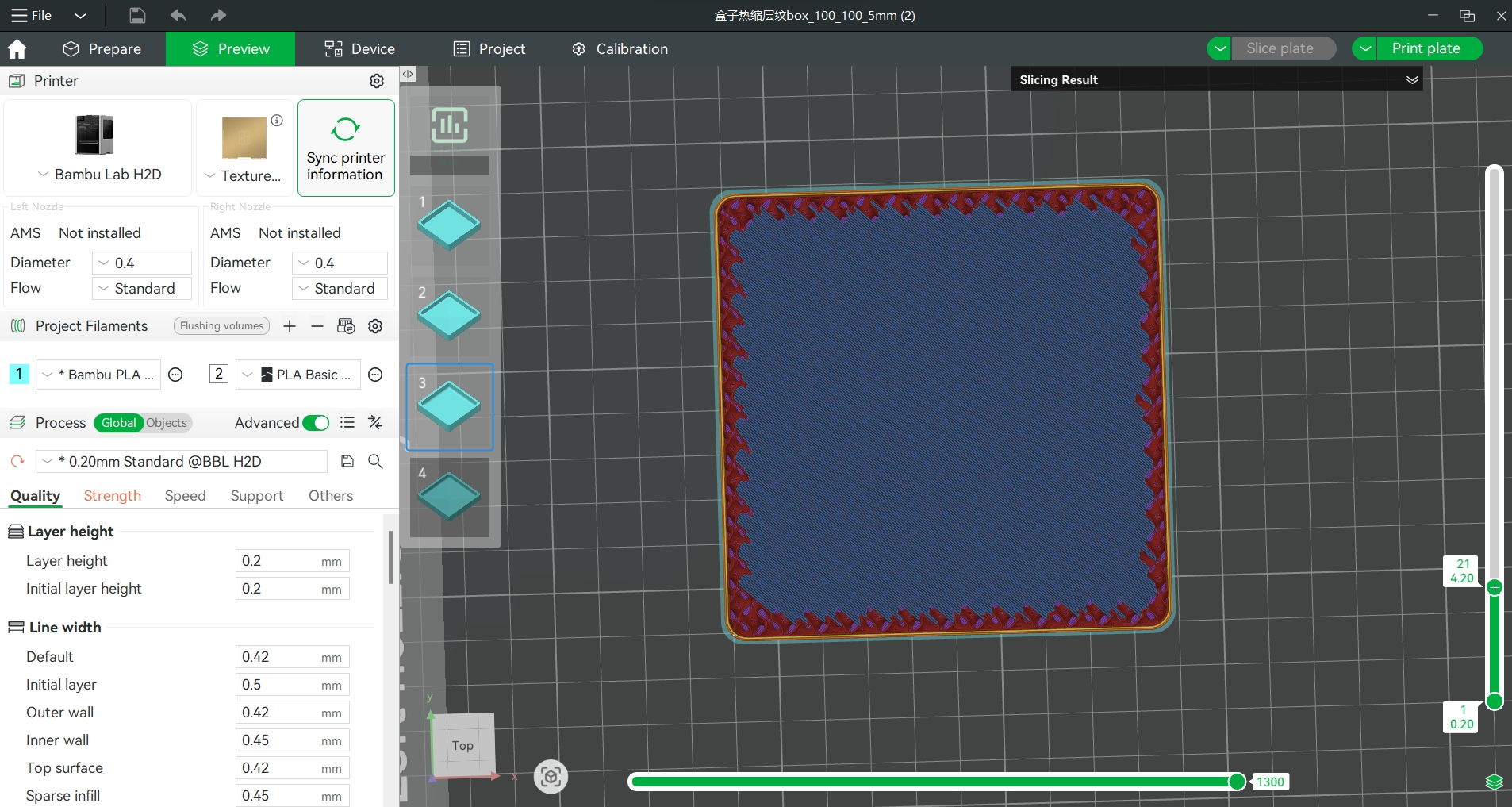

- Vista del slicer: La capa de puenteo (por ejemplo, Capa 21 abajo) se conecta en gran medida con la pared exterior, causando un aumento del estrés de contracción local.
Prueba de mejora: Al modificar el modelo para agregar radios de chaflán internos o chaflanes (de manera que el puenteo no toque la pared interior), la superficie impresa se vuelve mucho más suave, confirmando que el estrés de contracción por puenteo es la causa principal.
Modelo cortado original: el puenteo contacta claramente la pared interior.
- Agregado de radio de chaflán interno: el puenteo ya no toca la pared interior.
- Agregado de chaflán interno: el puenteo apenas toca la pared interior.
Comparación de impresión real:
Estudio de caso (3D Benchy):

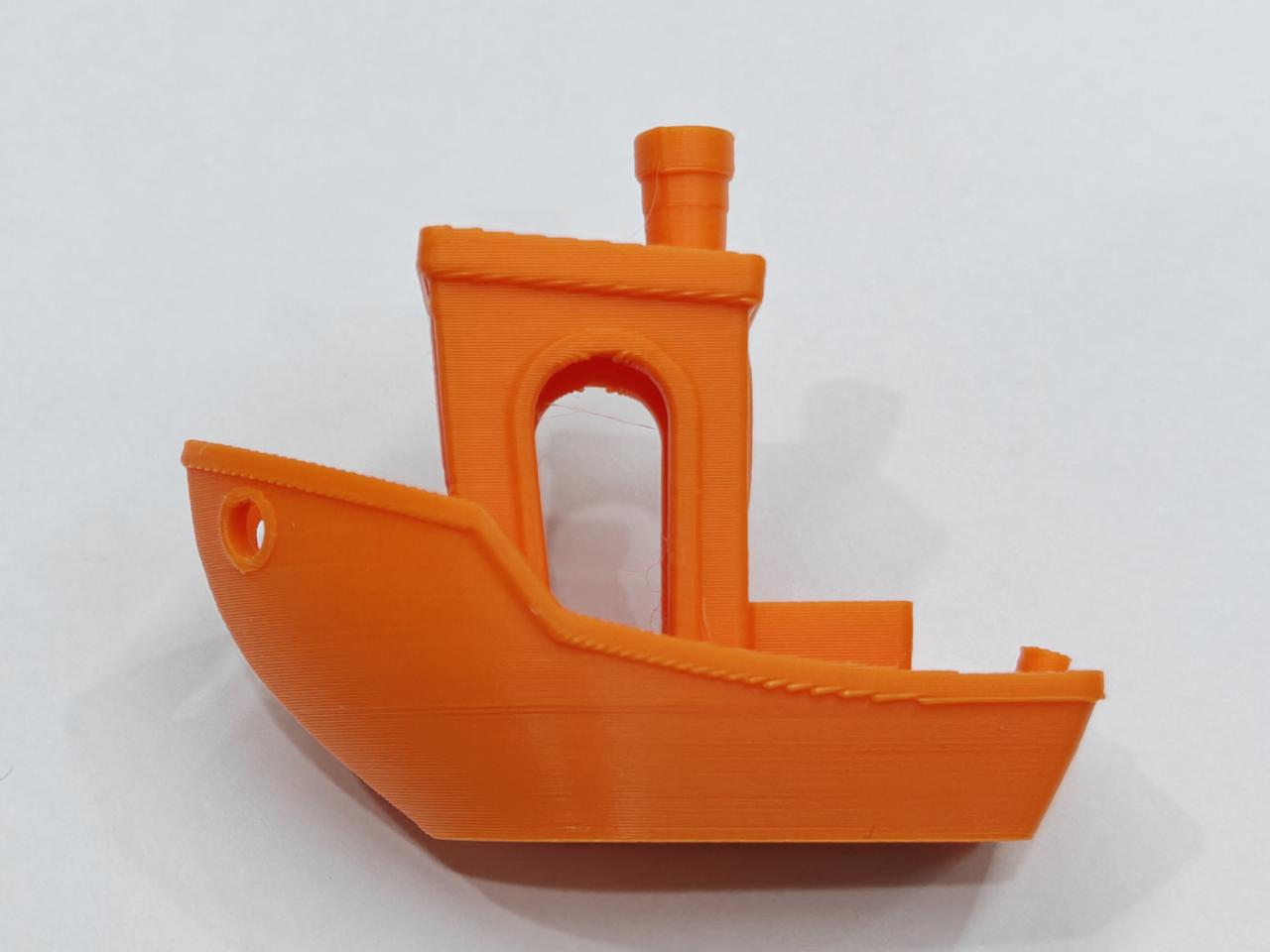

- Característica: Las líneas aparecen simétricamente en ambos lados, solo en áreas que contactan estructuras de puenteo.
)

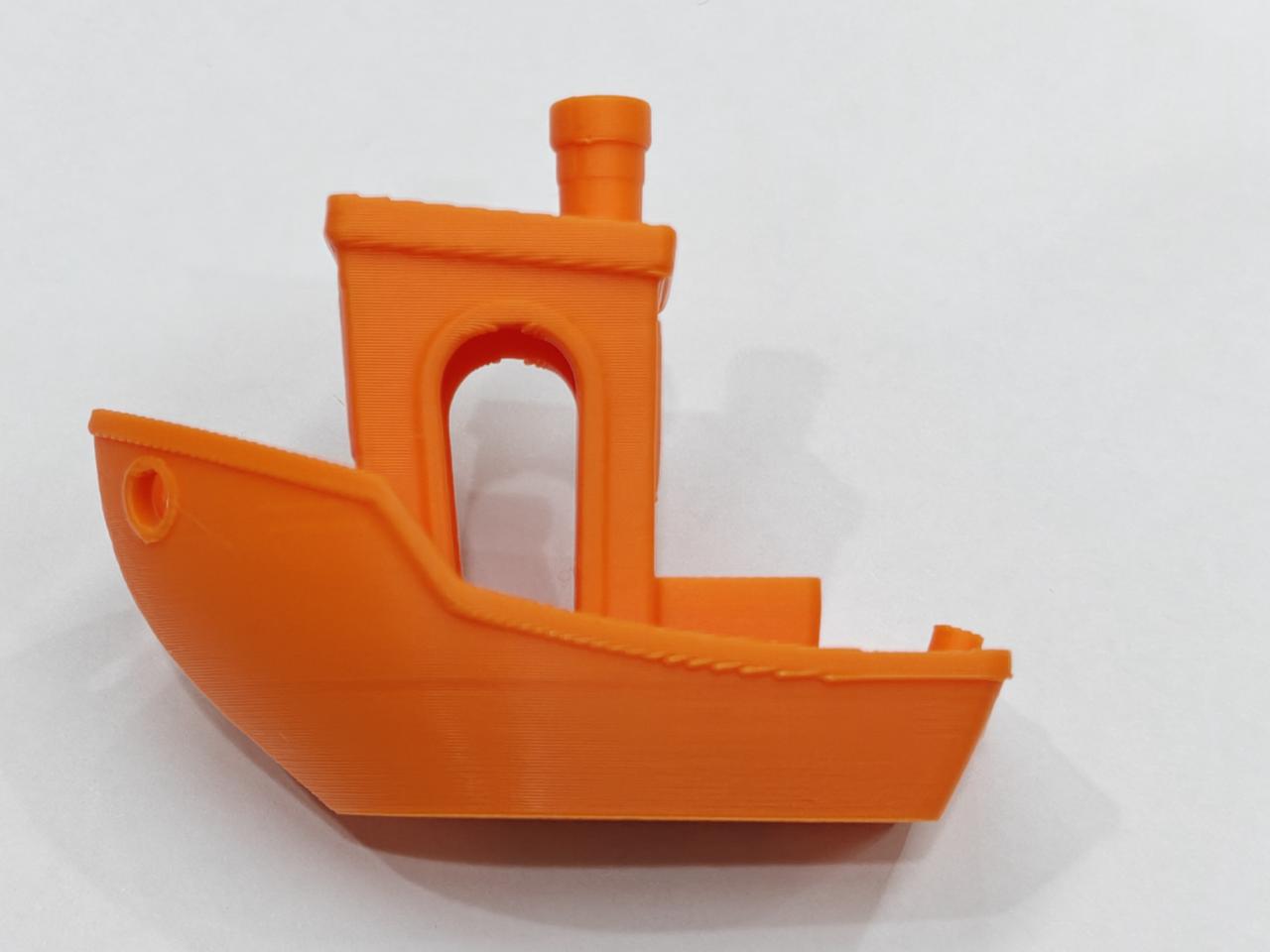

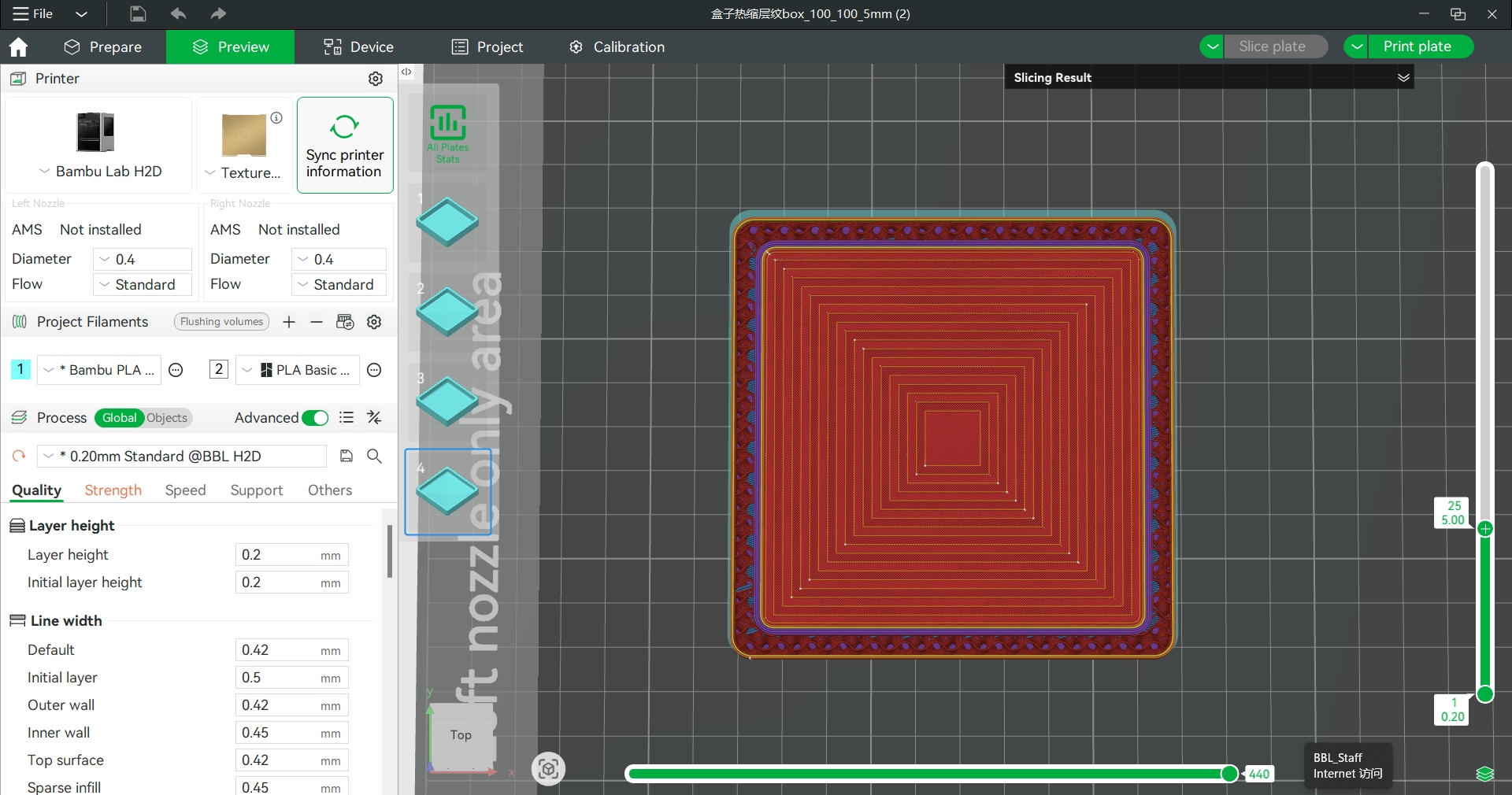

Vista del slicer: Las líneas aparecen en paredes impresas justo después de un puenteo a baja velocidad, probando que la contracción es la causa principal.
Intentos de mejora:
- Para abordar el problema, recomendamos agregar piezas adicionales para extender el tiempo de capa, aumentando significativamente el tiempo de enfriamiento.
- Se pueden lograr mejoras adicionales ajustando el patrón de infill o reduciendo la velocidad del ventilador para minimizar el estrés de contracción.

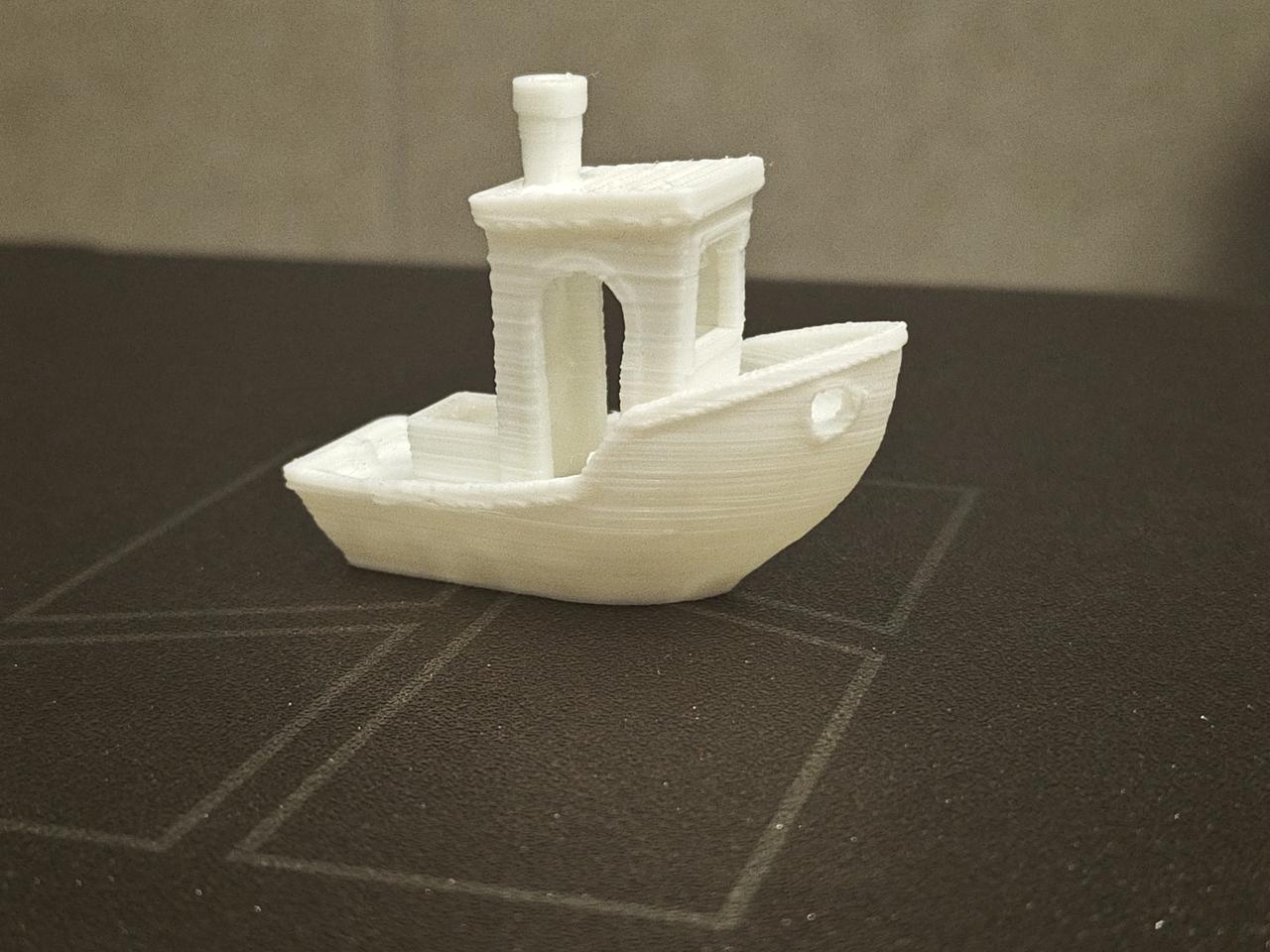

Si bien estos métodos ayudaron a reducir la aparición de líneas superficiales, no las eliminaron por completo.
Soluciones
Basado en estos ejemplos, pruebe lo siguiente para reducir las líneas de capa en sección transversal:
Modificaciones del modelo (recomendado primero):
- Agregar radios de chaflán internos para evitar que el puenteo toque las paredes exteriores (ver ejemplo de caja).
Ajustes de proceso:

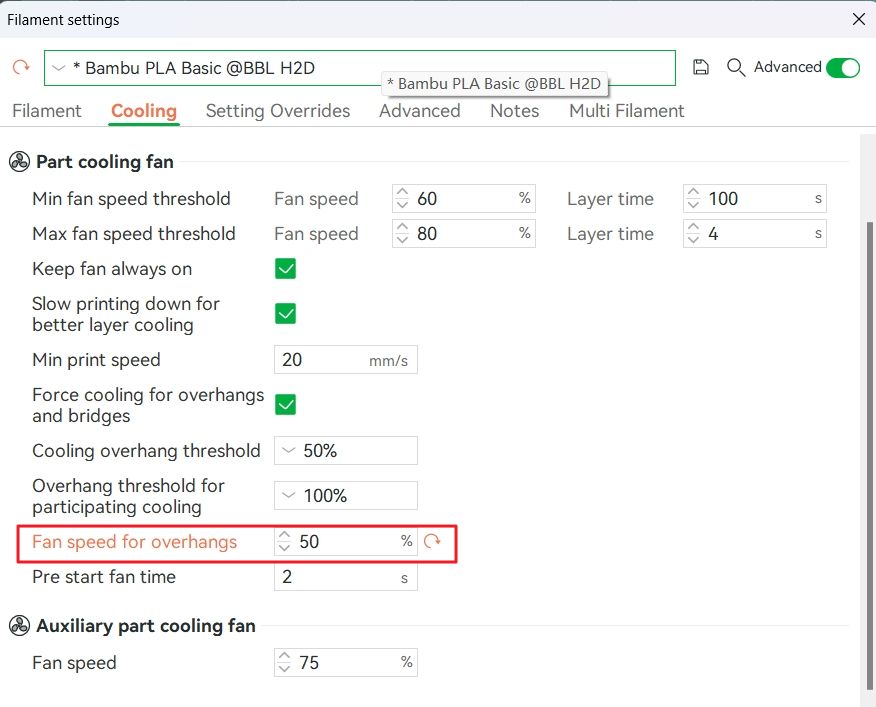

- En la configuración de filamento, disminuir la velocidad del ventilador para sobresalientes para reducir la contracción por puenteo.

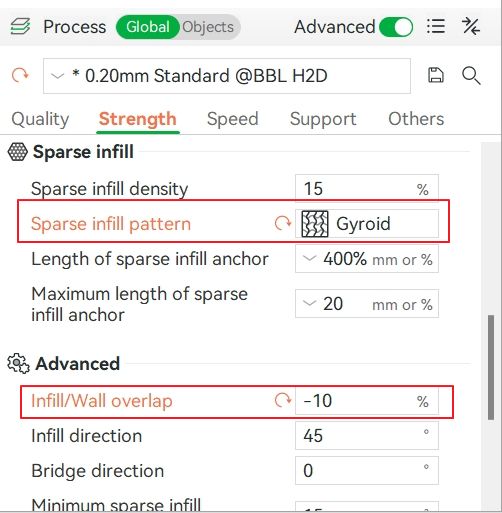

- Cambiar el patrón de infill disperso a Gyroid/Concentric y reducir el sobrecubrimiento de infill/pared (por ejemplo, ajustar de 15% a -10%).
- Optimización del tiempo de capa: Imprimir múltiples piezas a la vez para aumentar el tiempo de capa y mejorar la uniformidad de enfriamiento.
Nota: Las líneas de capa en sección transversal se ven influenciadas por temperatura, velocidad del ventilador, geometría y más. Estas soluciones ayudan mucho pero pueden no eliminarlas por completo. Combine y ajuste según sea necesario.
2. Deformación local causando bultos superficiales
Análisis de causas

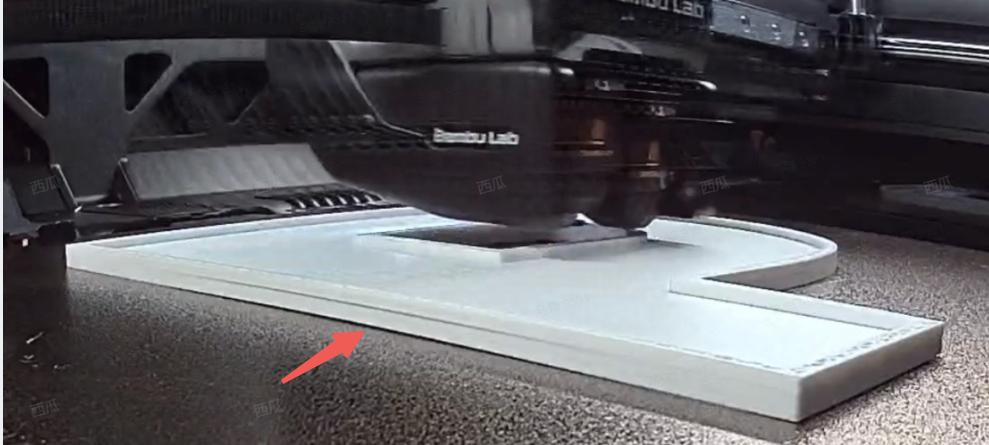

Si la base del modelo no se adhiere bien a la placa de impresión, puede ocurrir deformación local. Cuando una esquina se levanta, el espacio entre la boquilla y la pieza disminuye, causando que se expulse exceso de filamento lateralmente, creando bultos continuos.
Soluciones
Limpiar la placa de impresión: Asegúrese de que la superficie esté libre de aceite. Consulte la Guía de limpieza de placas PEI texturizadas.
Agregar estructuras de adhesión: Habilitar Brim o Brim Ears para mejorar la adherencia a la placa.
Control de temperatura:
- Aumentar ligeramente la temperatura de la placa.
- Mantener cerrada la puerta frontal y la tapa superior de la impresora (para impresoras cerradas) para estabilizar la temperatura de la cámara.
- Para materiales propensos a deformarse (como ABS), use una impresora con calentamiento activo de cámara (ej. H2D) y habilite el calentamiento de cámara para reducir la deformación por contracción.
3. Líneas de capa por cambio de velocidad de flujo
Análisis de causas
Cuando la impresión de la pared exterior cambia de un flujo bajo a un flujo alto (por ejemplo, cuando el flujo disminuye para puenteo sobre espacios y luego aumenta después de completar el puenteo), pueden ocurrir bultos anormales o hundimientos por subextrusión.
Causa raíz: Los cambios rápidos en el flujo pueden causar diferencias en el estado fundido del material (por ejemplo, a bajas velocidades de flujo puede ocurrir hinchazón del material), llevando a condiciones anormales como expansión del material.
Estudio de caso (Caja de bloque Mario):

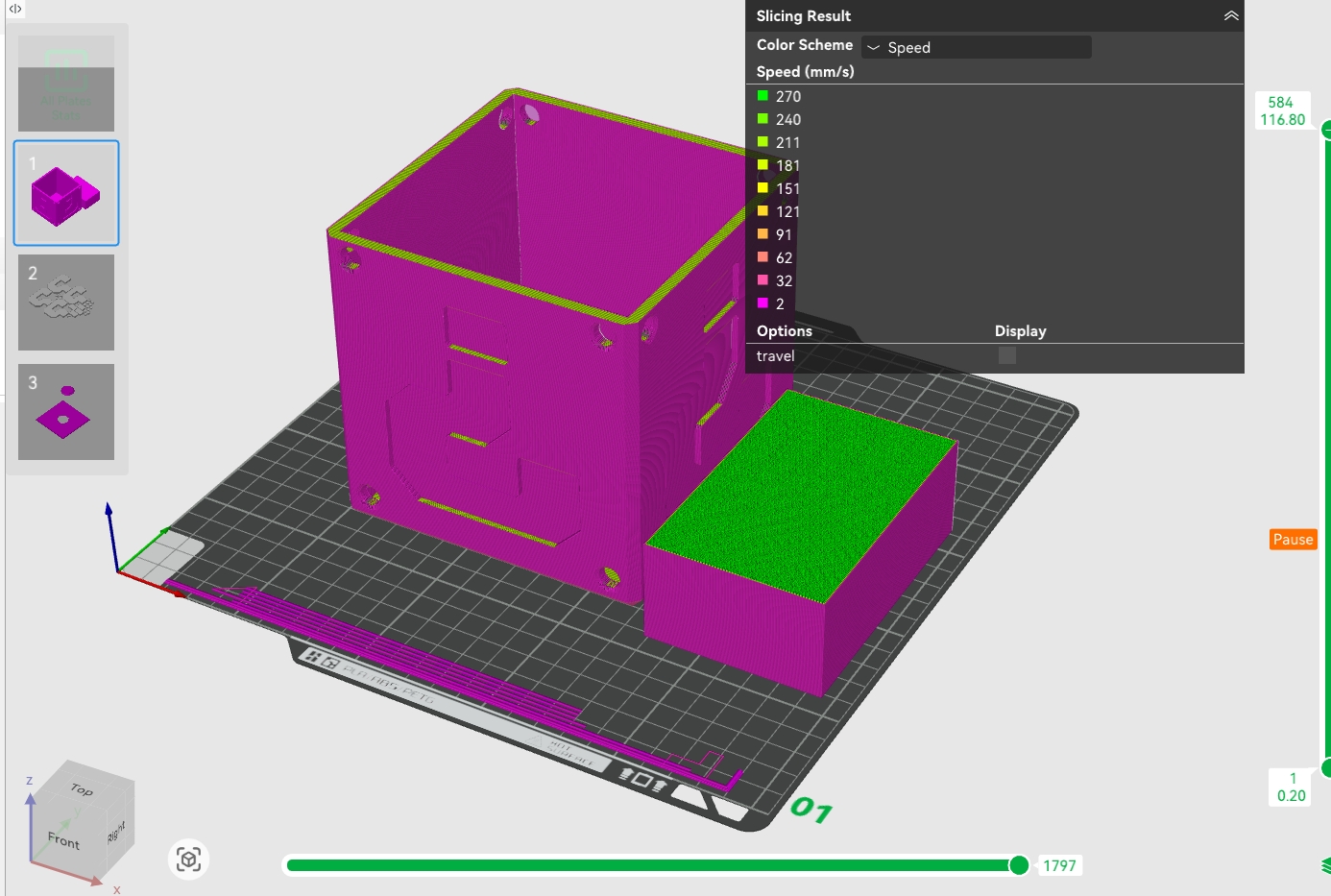

Modelos con diferencias significativas en el tiempo de capa en diferentes áreas, combinadas con trayectorias que transicionan frecuentemente entre paredes exteriores y puenteo, tienden a tener cambios notables en velocidad (flujo). Esto puede resultar en líneas de capa visibles en la superficie final.

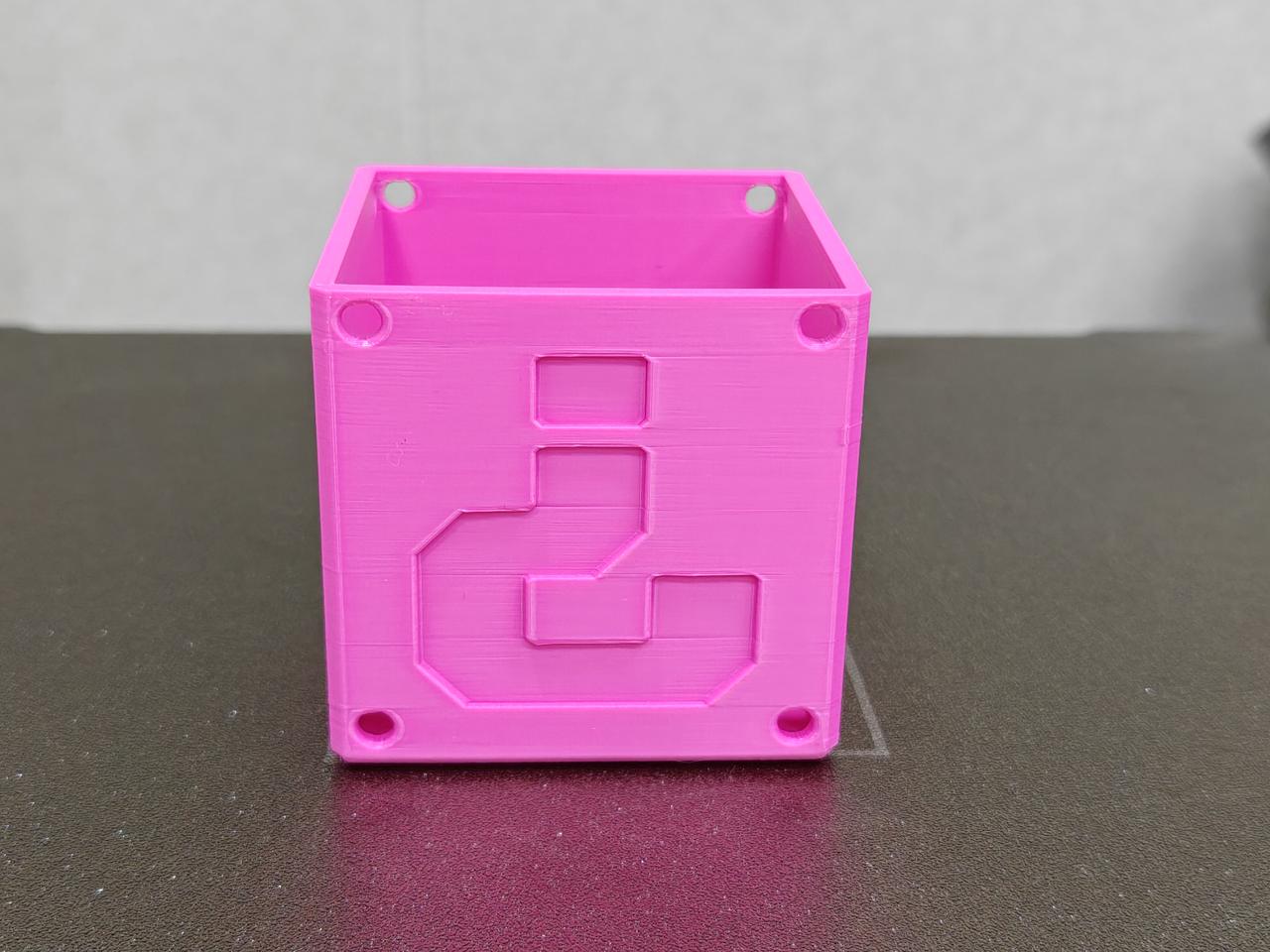

Las líneas de capa son evidentes:
Soluciones
-
Habilitar Calibración de Dinámica de Flujo: Ejecute Calibración de Dinámica de Flujo para ayudar al extrusor a adaptarse mejor a los cambios de flujo.
-

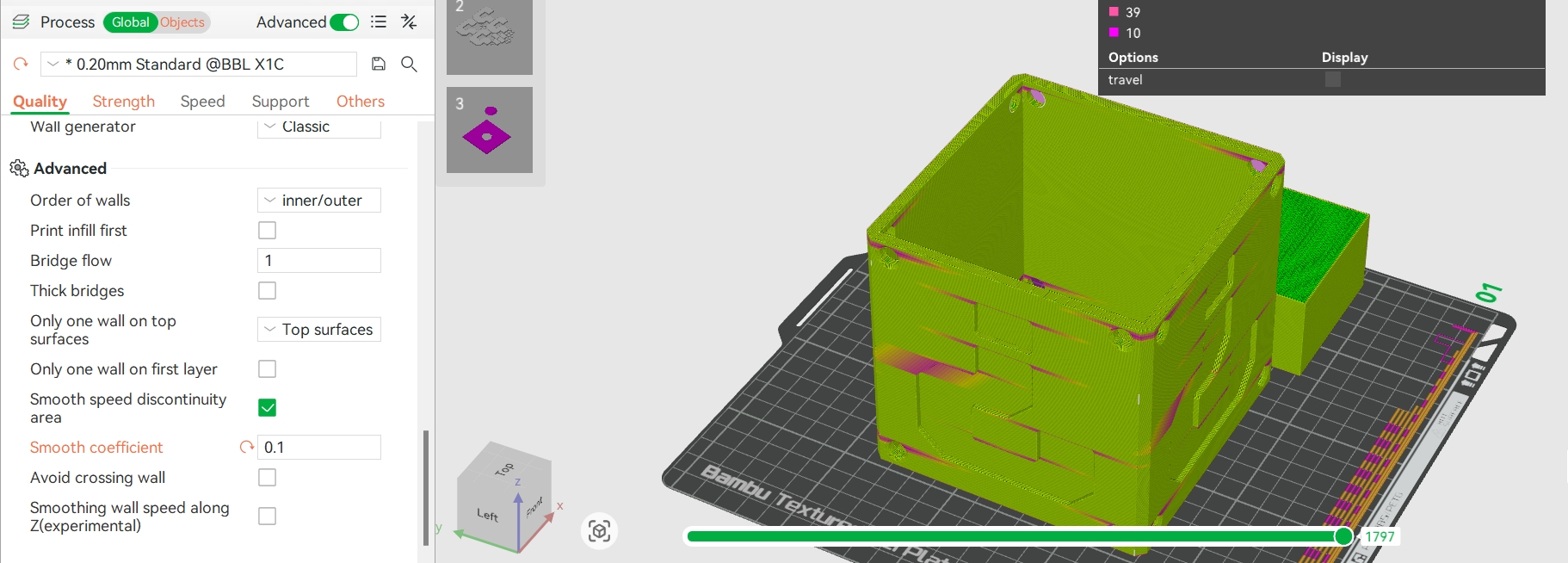

Transiciones suaves de velocidad: Disminuir la velocidad y aceleración de la pared exterior. En Bambu Studio, vaya a Proceso → Calidad, habilite Suavizado de velocidad para áreas de discontinuidad y reduzca el coeficiente de suavizado (ej. 0.1 hace que la transición sea más larga y suave). Consulte Ajustes avanzados de Calidad.
- Enfoque conservador: Para minimizar las líneas de capa, disminuya la velocidad de la pared exterior para que coincida con la velocidad de puenteo. Esto aumenta el tiempo de impresión pero mantiene suave la transición de flujo.

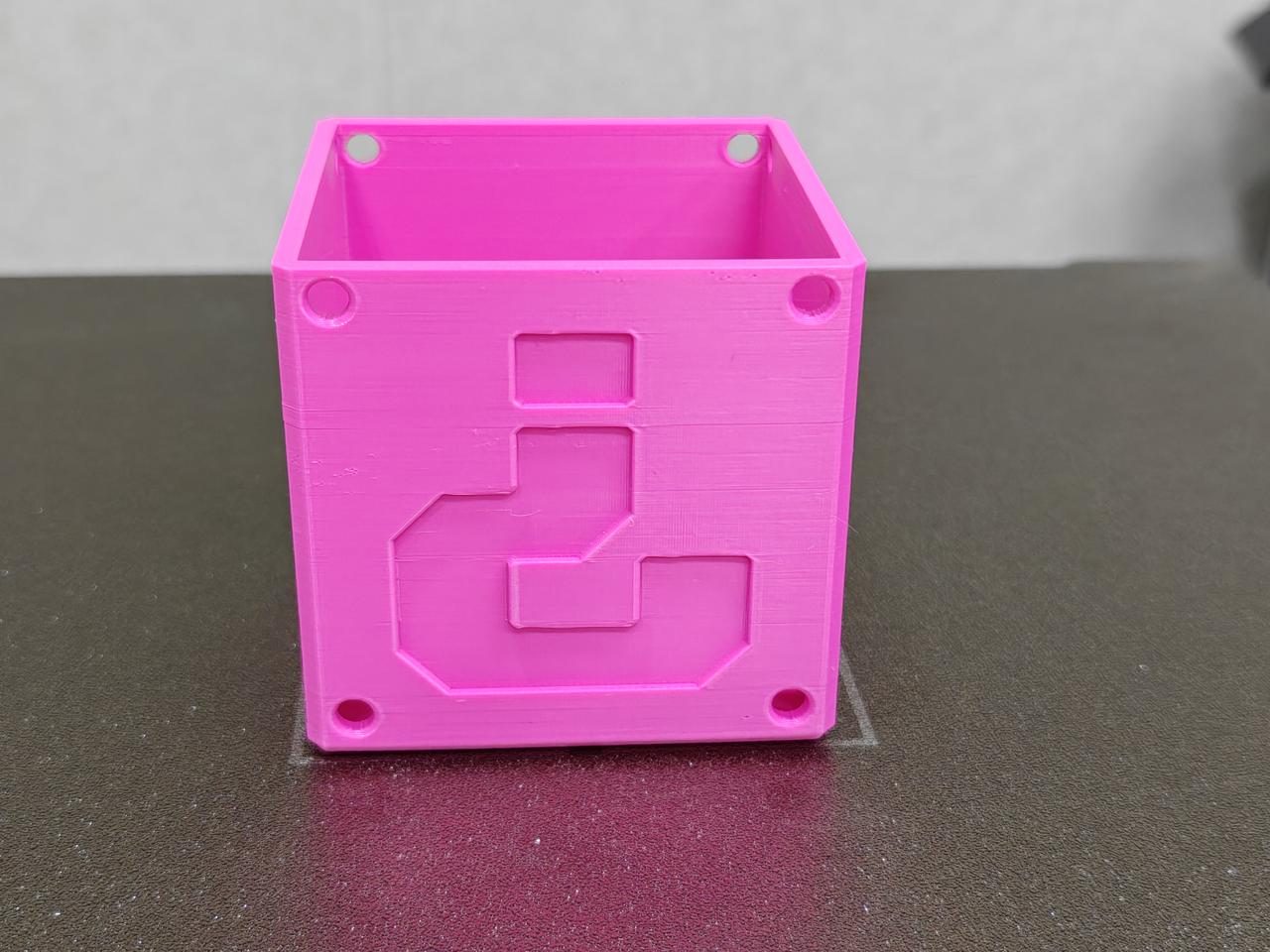

Resultado mejorado:
4. Líneas irregulares aleatorias de capa
Si su superficie muestra líneas irregulares aleatorias que no coinciden con los casos anteriores (sin cambios evidentes de tiempo de capa o flujo), verifique estas causas posibles:
4.1 Hotend flojo
Un nozzle flojo suele causar líneas de capa aleatorias. Aquí se presenta un enfoque recomendado para verificar en impresoras A1, H2D o X/P:
Series H2 y A1
Las líneas de capa son un problema común de calidad en impresión 3D, generalmente causado por un nozzle suelto o instalado incorrectamente. Los pasos detallados de solución de problemas se listan a continuación:
- Verificar la instalación del clip del hotend Retire la funda de silicona del ensamblaje del nozzle y verifique cuidadosamente si el clip del hotend está correctamente fijado.
Nota: Si el clip no está instalado correctamente, el nozzle puede desplazarse ligeramente durante la impresión, causando líneas de capa.

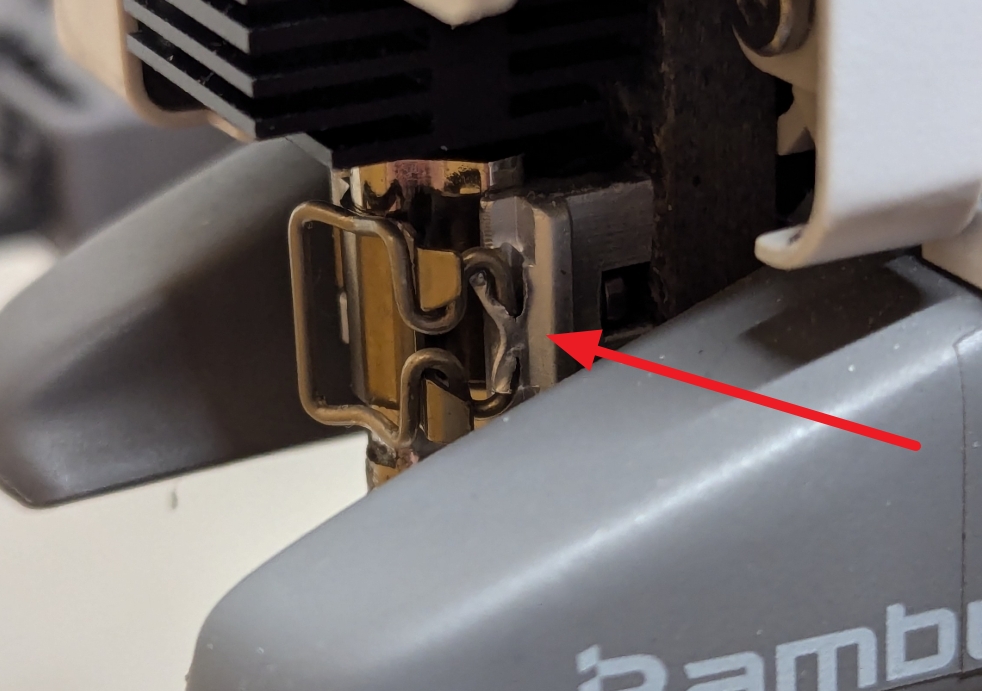

Verificar estado del clip Inspeccione el clip en busca de dobleces, grietas o desgaste. Un clip doblado puede no sujetar con seguridad.

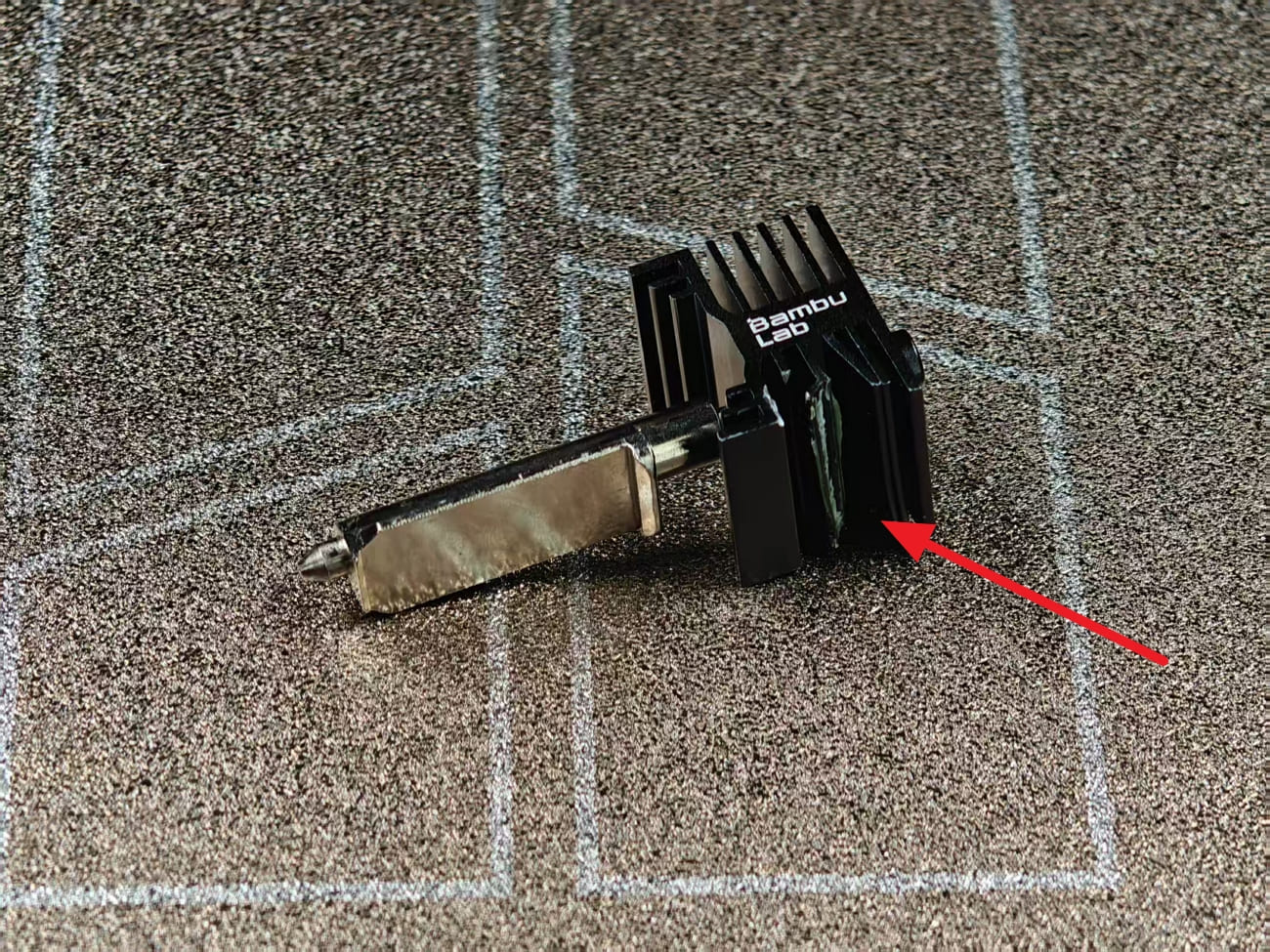

Verificar imán Asegúrese de que el imán esté intacto y seguro. La caída del imán puede causar que el ensamblaje del nozzle no se ajuste firmemente al cabezal.
Verificar estabilidad del ensamblaje del nozzle Después de completar las inspecciones anteriores, mueva suavemente el ensamblaje del nozzle con la mano para verificar cualquier movimiento notable.
Criterio: Si el nozzle se balancea notablemente, indica que el hotend no está completamente enganchado y el clip necesita reinstalarse.
Series X/P
Para impresoras de series X/P, los problemas de aflojamiento del hotend suelen relacionarse con tornillos de fijación del nozzle sueltos.
Verificar apriete de tornillos:

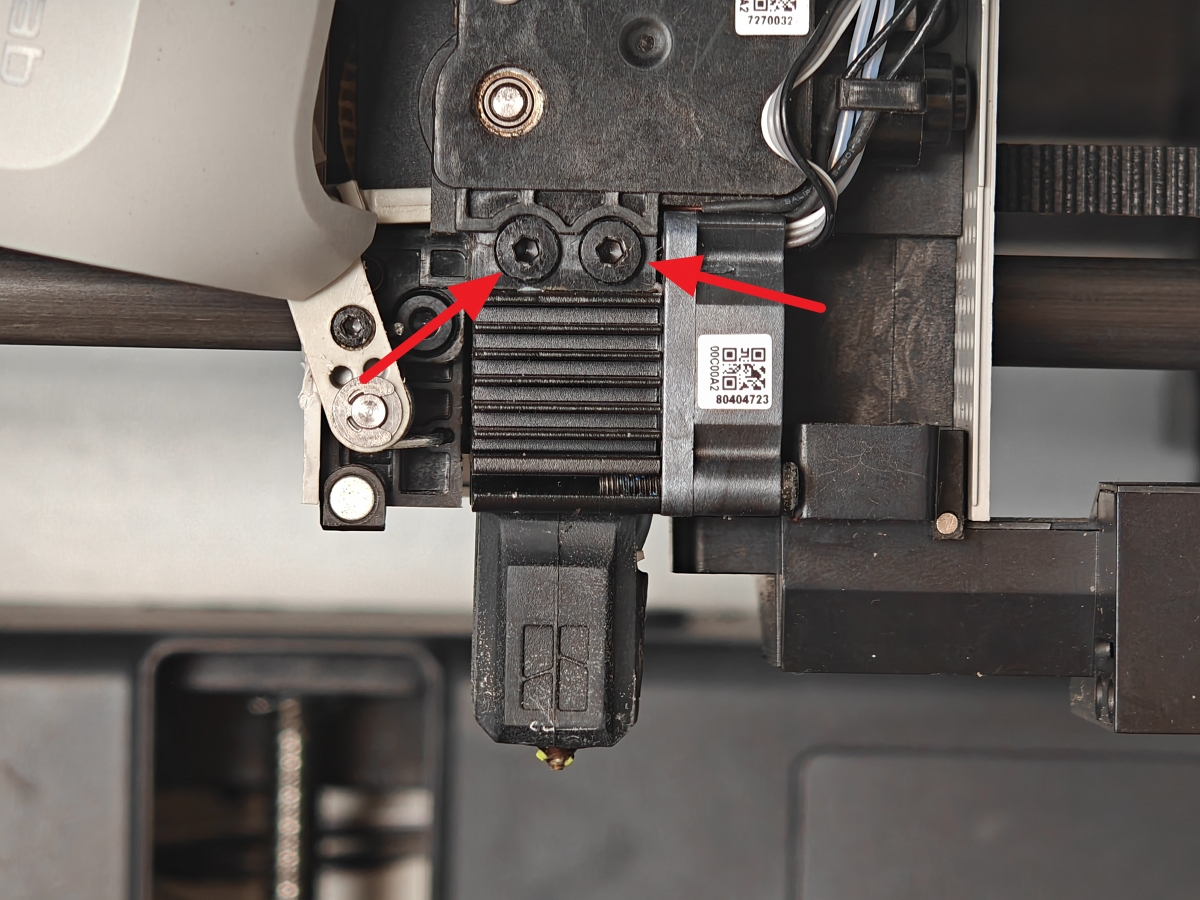

Use un destornillador H2.0 para verificar que los tornillos de fijación del ensamblaje del nozzle estén completamente apretados.
4.2 Transición irregular en altura de capa variable
Síntomas:
El modelo usa altura de capa variable, y la distribución de las líneas de capa corresponde exactamente a los cambios de altura de capa en el slicing (como se muestra en la imagen a continuación). Diferencias significativas en las alturas de capa entre capas resultan en una superficie desigual.
Solución:

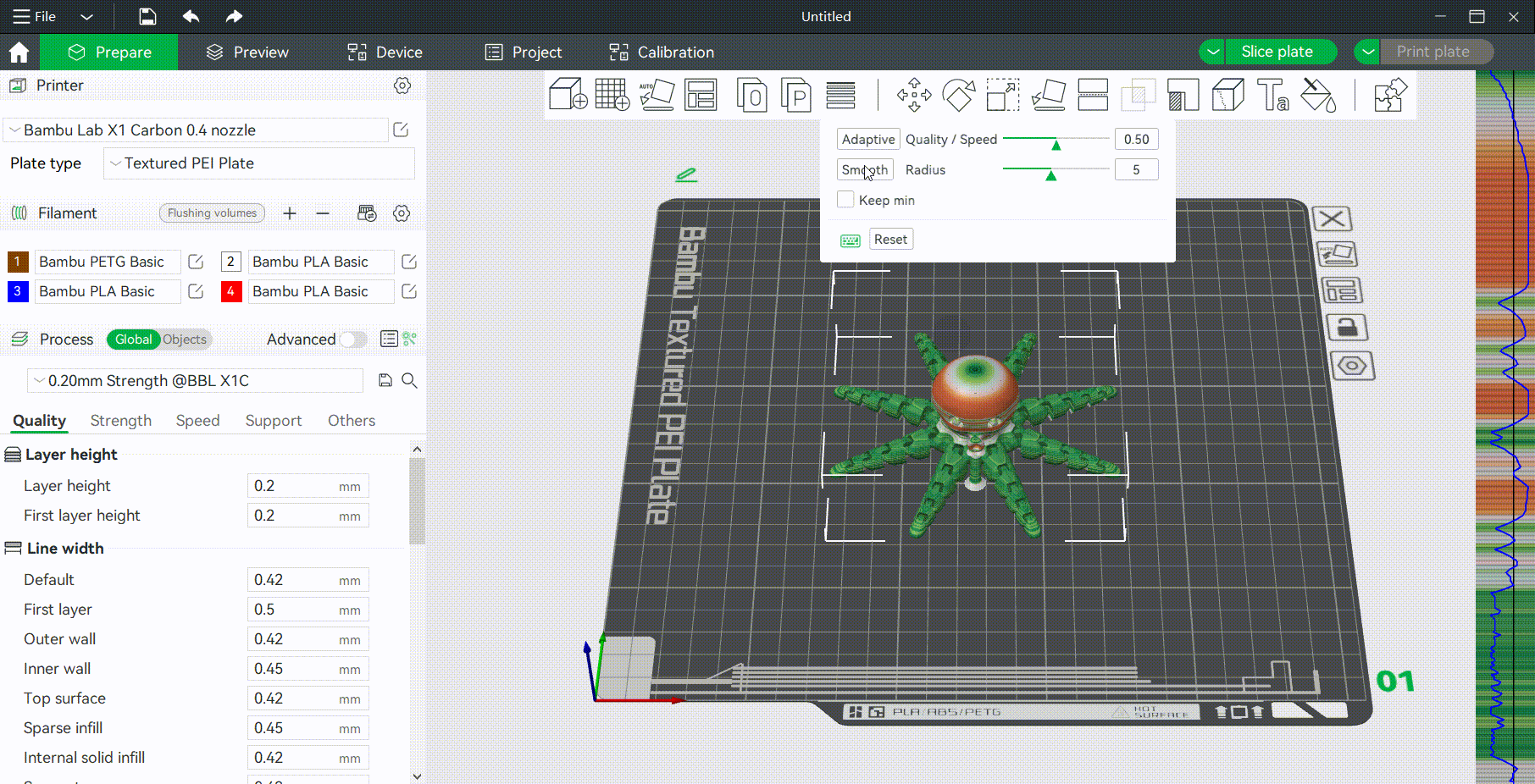

Recomendamos habilitar el Modo Suave al configurar una altura de capa variable en Bambu Studio para garantizar una transición gradual entre diferentes alturas de capa. Para más detalles sobre la función de altura de capa variable, consulte la wiki. Vea Altura de Capa Adaptativa.
4.3 Calidad del Filamento
Síntomas
- Líneas aleatorias con extrusión irregular (sobrextrusión o subextrusión local)
- Sobrecarga del extrusor o detección de impresión en aire
Solución
- Intente un filamento diferente con diámetro consistente (se recomienda filamento oficial Bambu).
- Verifique la tolerancia del diámetro del filamento (debe ser 1.75 ± 0.02 mm).
Nota: Si los métodos anteriores no son efectivos, recomendamos realizar una inspección y limpieza de hardware (por ejemplo, limpieza de la polea de seguimiento, limpieza del husillo Z, verificación de los engranajes del extrusor). Para modelos complejos, es aconsejable realizar una impresión con altura de capa fija primero para minimizar la variabilidad.
Notas Finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa. Si esta guía no resuelve su problema, envíe un ticket de soporte. Responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta wiki, por favor déjelos en el área de comentarios. ¡Gracias por su atención!
