Las poleas de seguimiento son un componente clave en el sistema de movimiento de una impresora 3D. Desempeñan un papel crucial en el mantenimiento de la tensión adecuada de la correa y en garantizar un movimiento mecánico suave. En total existen 12 poleas de seguimiento. Con el tiempo, el polvo, las partículas de filamento o los residuos de lubricante de las guías pueden acumularse en estas secciones, lo que provoca un aumento de la resistencia, ruidos no deseados e incluso problemas de impresión 3D como patrones de moiré.

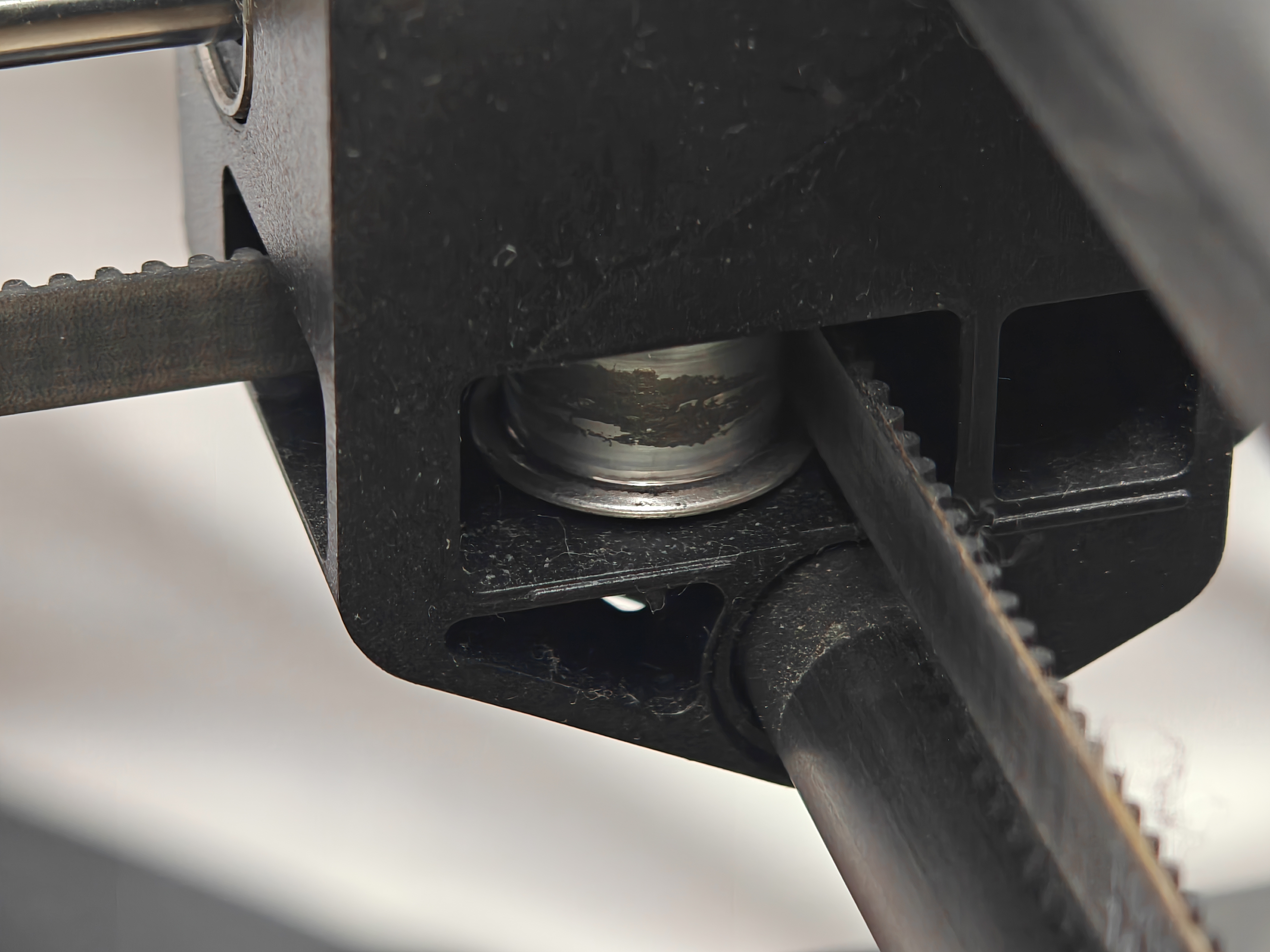

A continuación se muestra una imagen de cómo se ve la polea de seguimiento.
En esta wiki, le guiaremos a través de todo lo que necesita saber para limpiar eficazmente las poleas de seguimiento. Sin embargo, antes de eso, analicemos con mayor detalle la ubicación de las poleas de seguimiento.
Ubicación de las Poleas de Seguimiento en la Impresora 3D
Justo a la entrada de la impresora 3D, hay dos, una en cada lado. A continuación se muestra la ubicada justo por encima de la cámara. La segunda se encuentra en la otra esquina. Puede identificarla a través de los botones de alimentación y actualización.
Hay cuatro en la sección central. Es decir, dos en cada esquina.
Las otras cuatro se encuentran cerca de los motores del extremo trasero de la impresora 3D. Dos en un lado y dos en la otra esquina.
En la parte trasera de la impresora 3D, hay dos.
Herramientas para Limpiar las Poleas de Seguimiento
Antes de comenzar el proceso de limpieza, es esencial reunir las herramientas necesarias. Algunos de estos elementos ya pueden estar en su kit de impresión 3D, mientras que otros pueden requerir que los compre. Incluyen:
- Spray WD-40: Aunque comúnmente se usa como lubricante, el WD-40 también es altamente efectivo para eliminar suciedad, grasa y grasa vieja de superficies metálicas, como las poleas. Lo utilizaremos para eliminar cualquier residuo disuelto y resistente sin causar corrosión. Si no lo tiene, puede comprarlo en línea.
- Cotonetes: Este es el material que utilizaremos para limpiar. Aplicamos una pequeña cantidad de WD-40 en el cotonete y limpiamos suavemente las superficies de las poleas de seguimiento.
- Llave Allen H 2.0: La necesitará para aflojar los componentes y facilitar el acceso a las poleas de seguimiento.
- Paño no tejido: Para eliminar el exceso de suciedad.
Elementos Opcionales
- Soplador de aire: Un pequeño soplador de aire o un aerosol de aire comprimido es perfecto para eliminar el polvo y los residuos finos del área de las poleas antes y después de la limpieza. Esto asegura que no solo esté limpiando la suciedad alrededor, sino que realmente la esté eliminando.
- Guantes: Para proteger sus manos del lubricante, la grasa y los bordes metálicos afilados. También ayuda a mantener las piezas de la impresora limpias evitando huellas dactilares y aceites de la piel.
- Linterna o lámpara de cabeza: Para ver mejor dentro de la impresora.
- Tornillos de repuesto: Tornillos pequeños pueden perderse fácilmente durante el desmontaje. Tener algunos tornillos adicionales asegura que no quede atrapado si uno rueda debajo de la mesa o desaparece.
Nota: De las 12 poleas de seguimiento, las primeras 10 se pueden limpiar directamente, mientras que las dos posteriores requieren desmontaje. En general, no se recomienda limpiar las poleas posteriores a menos que haya suciedad visible.
Advertencia de Seguridad y Estado de la Máquina Antes de Comenzar
ADVERTENCIA!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, porque dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará posibles daños en los componentes electrónicos de la impresora y garantizará que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre seguir esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.
Pasos para la Limpieza
Limpiar las Poleas de Seguimiento Frontales del Eje Y
Hay una polea de seguimiento en cada lado del eje Y cerca del marco de la puerta. Siga los pasos a continuación para limpiarlas:
Paso 1: Abrir la Puerta de la Impresora

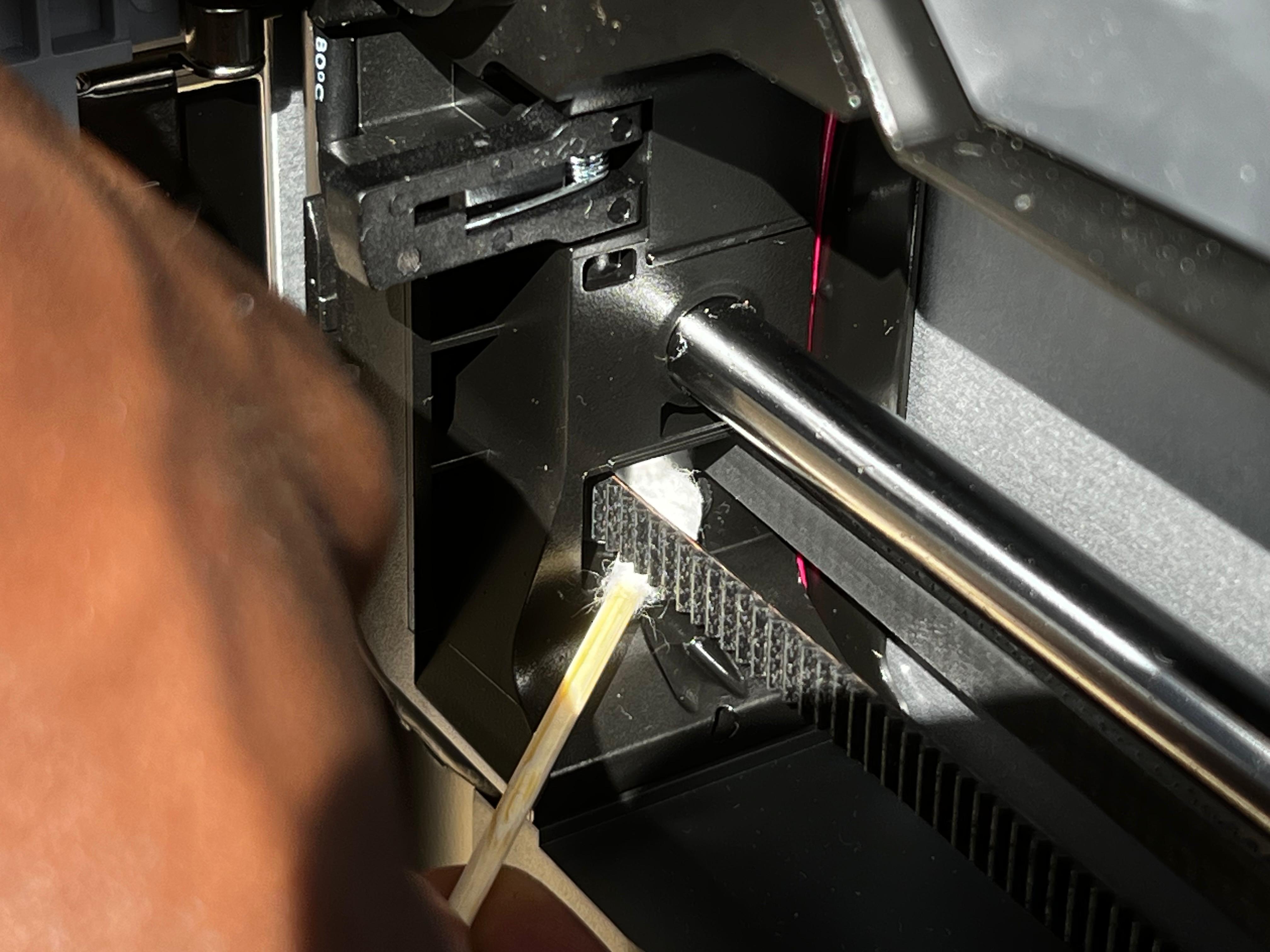

Localice la polea de seguimiento cerca de la ubicación de la cámara.

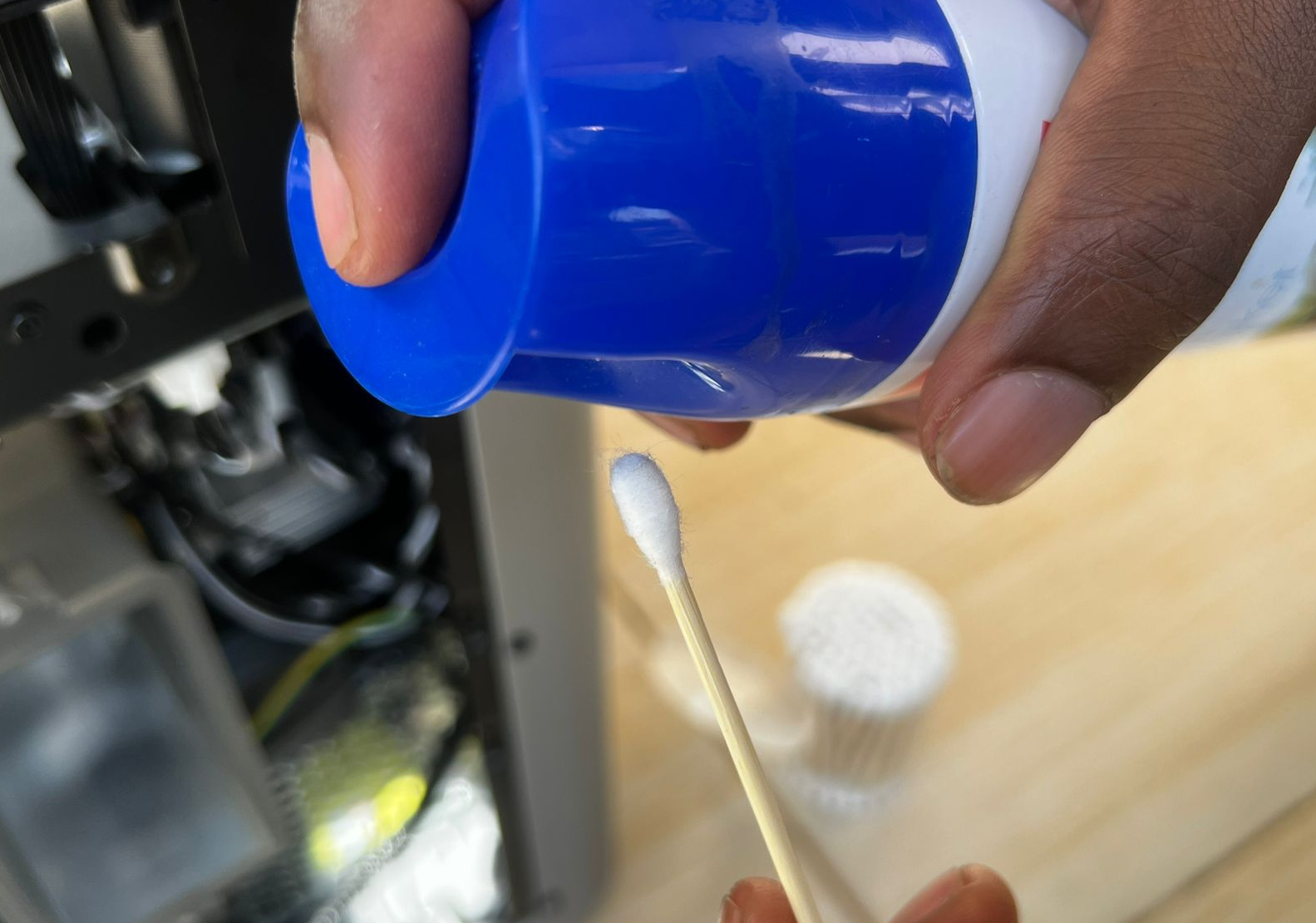

Paso 2: Rocíe WD-40 en el Cotonete
Tenga cuidado de no rociar sobre la cama caliente u otras partes. Si no tiene WD-40, puede usar alcohol o Alcohol Isopropílico en su lugar.
Paso 3: Limpie Suavemente el Borde de la Polea de Seguimiento
Mientras lo hace, mueva suavemente y lentamente la correa hacia atrás y hacia adelante.
Paso 4: Limpie las Poleas de Seguimiento Opuestas
Limpie la otra polea de seguimiento de la misma manera.
Limpiar las Poleas de Seguimiento en el Eje X Gantry Rod
Existen 4 poleas de seguimiento, 2 en cada lado.
Paso 1: Mueva el Cabezal a un Lado
Deslice manualmente el cabezal a un lado para acceder a las poleas en el lado opuesto.

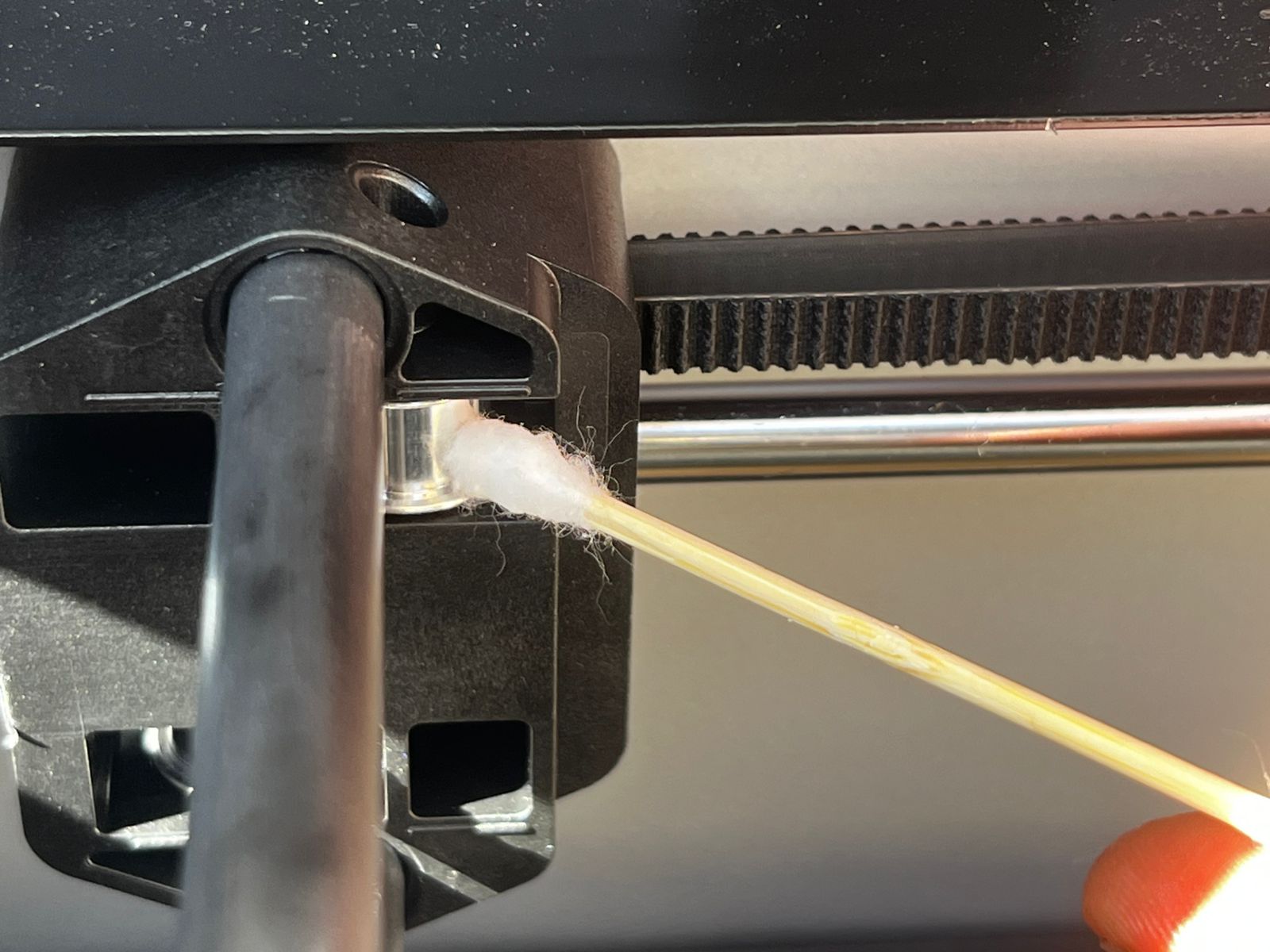

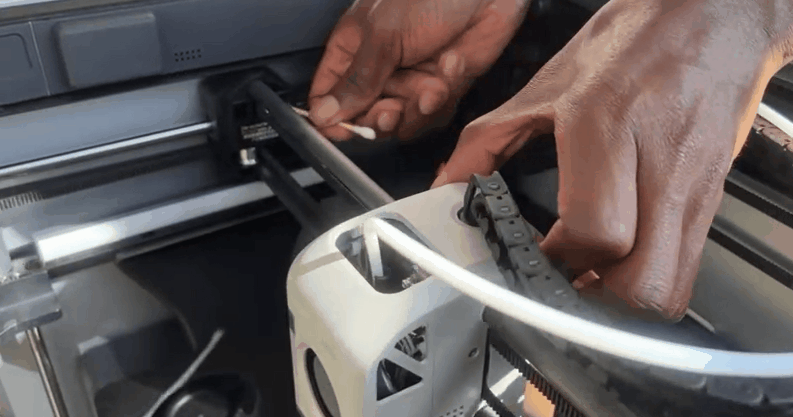

Paso 2: Limpie Suavemente las Dos Poleas de Seguimiento Usando un Cotonete Rocíado con WD-40
Tenga cuidado de que el WD-40 no gotee sobre el cabezal, el rodillo del gantry o cualquier otra parte. También puede mover la cabeza de impresión hacia adelante y hacia atrás para ayudar en la limpieza.
Tenga cuidado de no usar fuerza excesiva al mover el cabezal para evitar aplicar demasiada presión sobre el rodillo.
Limpie las dos poleas de seguimiento en el otro lado de la misma manera. Si hay suciedad excesiva, límpiala con un paño seco.
Limpieza de las Poleas de Seguimiento Traseras de la Impresora
Hay dos poleas en cada lado, ubicadas en las esquinas superiores traseras del marco, utilizadas para guiar y tensionar las correas CoreXY. Si no las ve con claridad, puede usar una linterna para iluminar el área.
Paso 1: Mueva el Cabezal Hacia el Centro Frontal
Mueva el cabezal hacia adelante y retire la cubierta de la impresora para hacer espacio para limpiar la parte trasera.

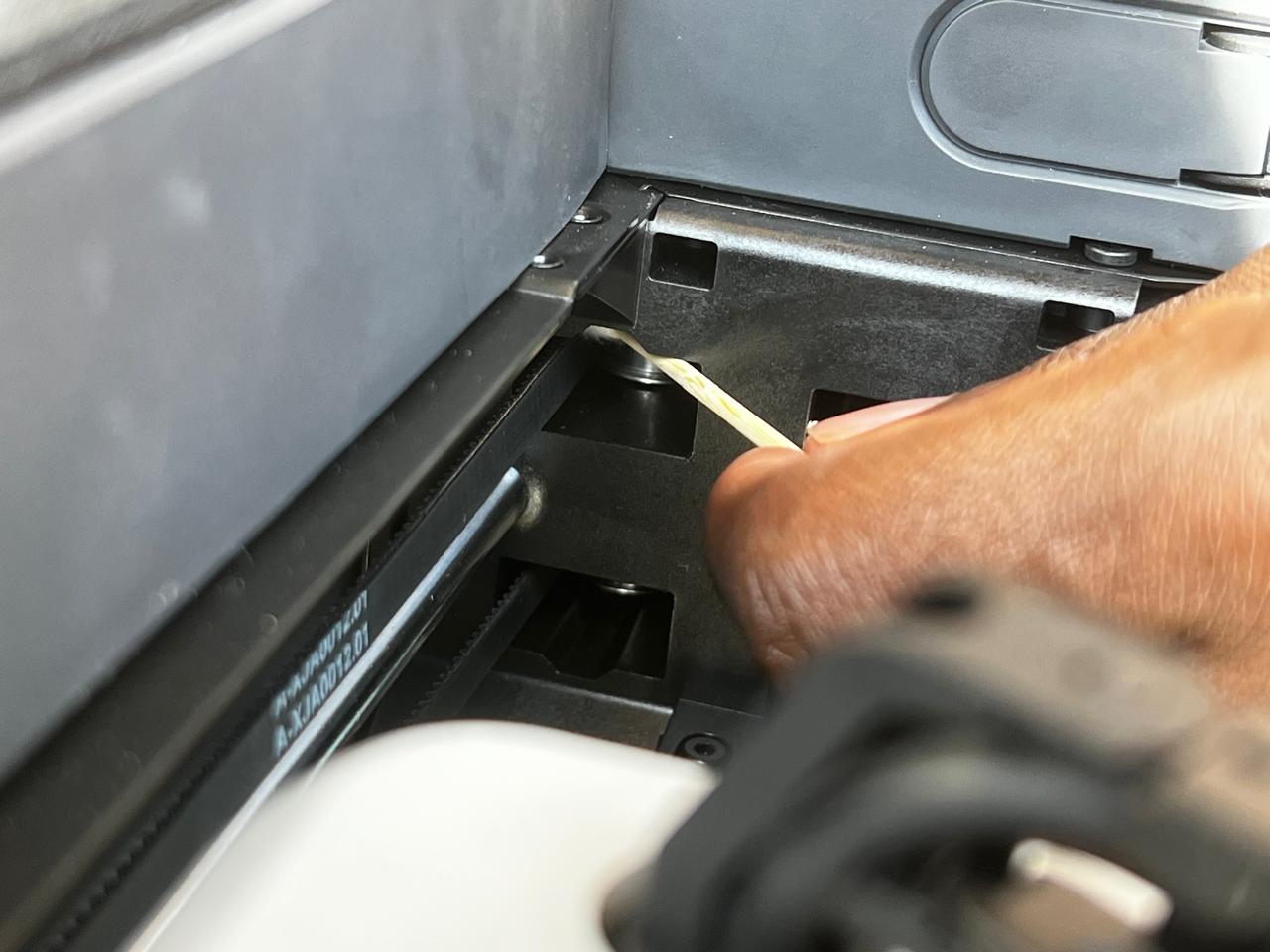

Paso 2: Comience a Limpiar con un Cotonete Rocíado con WD-40
Considere las precauciones destacadas en los pasos anteriores. Mientras limpia, puede mover suavemente la correa hacia atrás y hacia adelante con los dedos para eliminar toda la suciedad de la polea. Al mover la correa, tenga cuidado de no estirarla demasiado, ya que esto puede afectar la tensión.

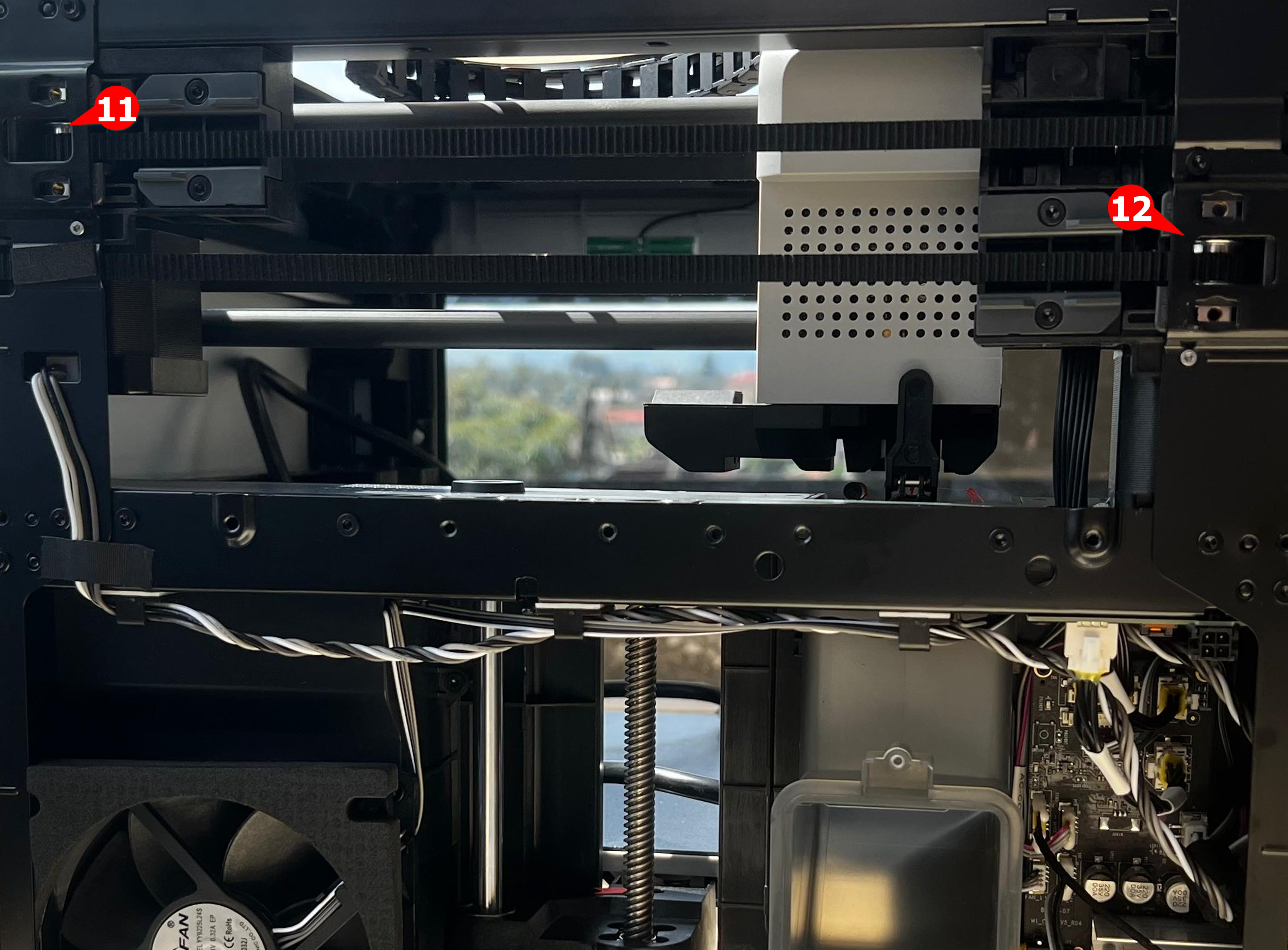

Limpieza de las Dos Poleas de Seguimiento en la Parte Trasera (Se Requiere Desmontaje)
Para limpiar las dos poleas de seguimiento anteriores, necesitaremos desmontar ciertos componentes de la impresora 3D para acceder a ellas. Estas piezas incluyen:
- Cubierta trasera
- Montaje de tensión - Resorte y su soporte
- Eje de la polea de seguimiento
Siga los pasos a continuación para aprender todo el proceso:
Paso 1: Retire la Cubierta Trasera

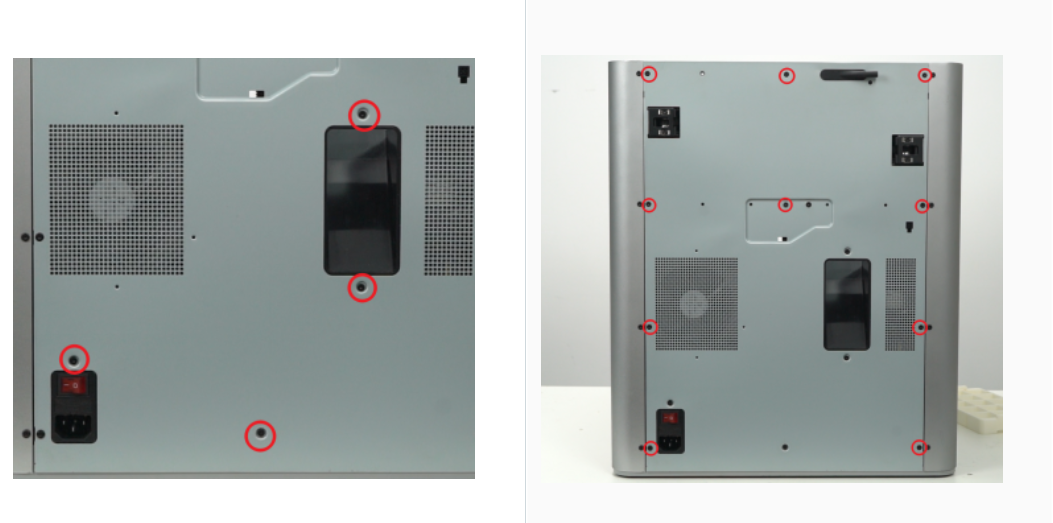

Utilice una llave Allen de 2.0 mm para retirar todos los tornillos de la cubierta trasera. Esto aplica tanto para las series P1 como X1. Como se muestra en la imagen, hay cuatro tornillos de rosca gruesa idénticos (izquierda) y diez tornillos de rosca fina idénticos (derecha). Después de retirarlos, deben clasificarse y almacenarse por separado para evitar confusiones.
Al retirar la cubierta trasera, primero afloje el lado izquierdo (frente a la cubierta trasera) a través de la abertura de tensión de la correa izquierda, luego afloje el lado derecho a través de la abertura de tensión de la correa derecha. Esto evita que la cubierta se quede atascada.
Antes de limpiar, use un secador de pelo para eliminar el polvo dentro de la máquina. Si necesita girar la máquina para acceder más fácilmente, ajuste la cama caliente a su posición más baja con antelación y bloquéela para evitar que se mueva durante el proceso. Si es necesario, también puede retirar la pantalla superior para evitar que se dañe cuando la máquina se coloque de lado.
Paso 2: Retire el Resorte de Tensión y Su Soporte
Para hacer esto, deberá retirar los tornillos conectados a la tensión, así como el soporte lateral. Comience aflojando los dos tornillos.
Luego, retire el resorte de tensión y el soporte.
El siguiente paso será aflojar el montaje de tensión.
Paso 3: Afloje el Montaje de Tensión

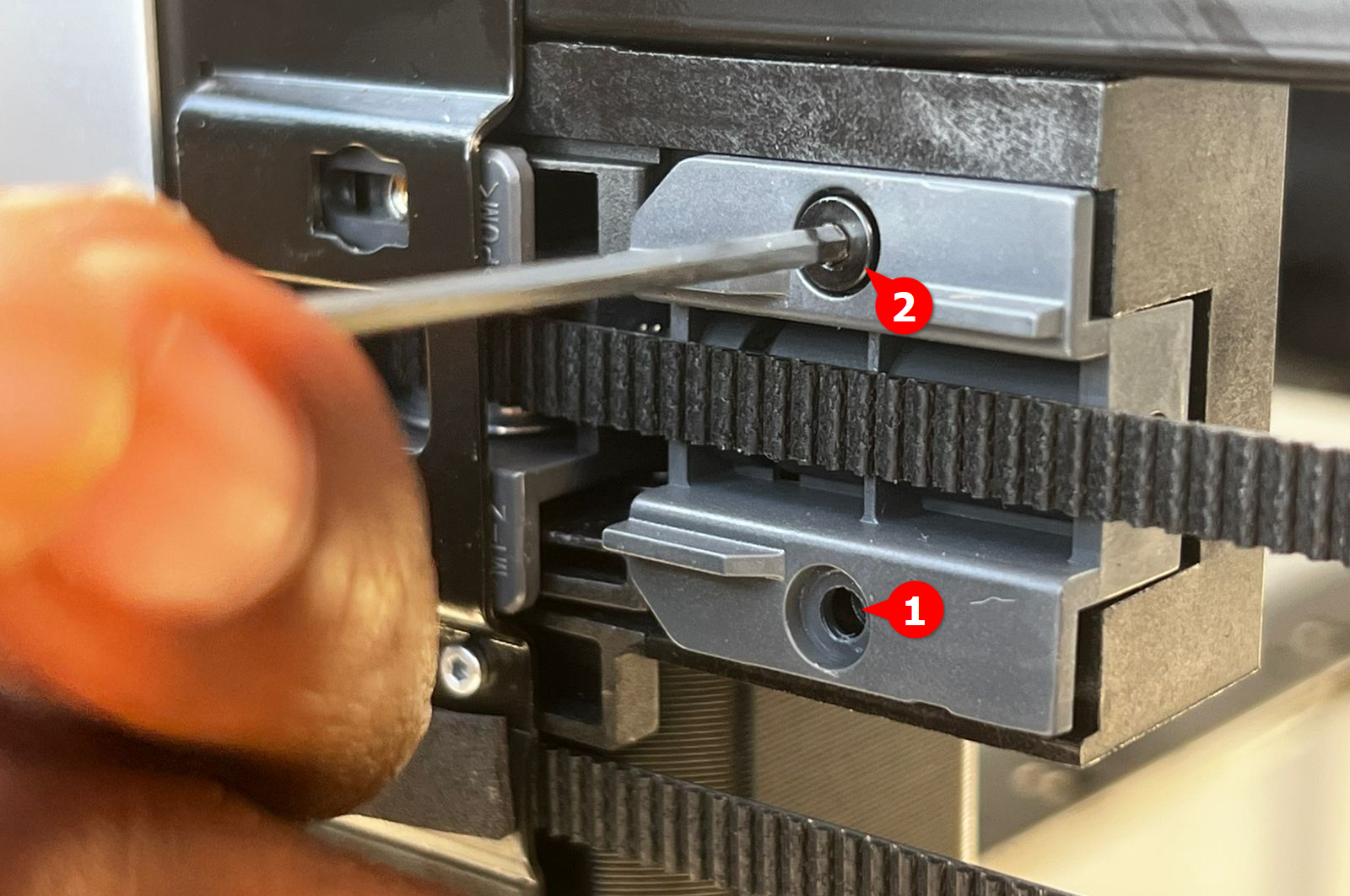

Utilice una llave Allen H 2.0 para aflojar los dos tornillos, retire las dos piezas metálicas y luego afloje el montaje de tensión.
Paso 4: Limpie la Polea de Seguimiento

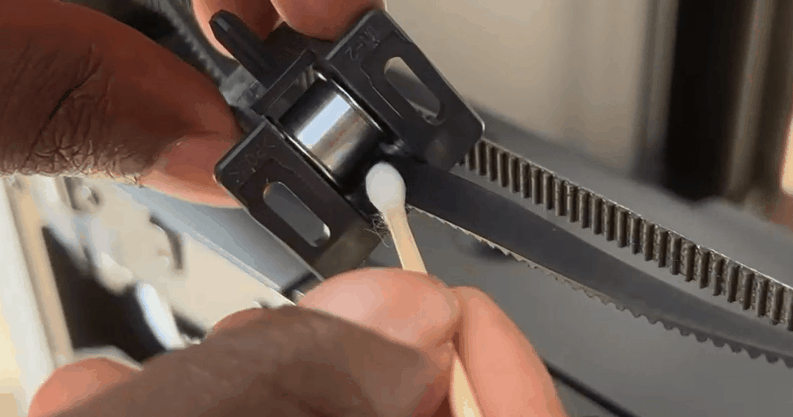

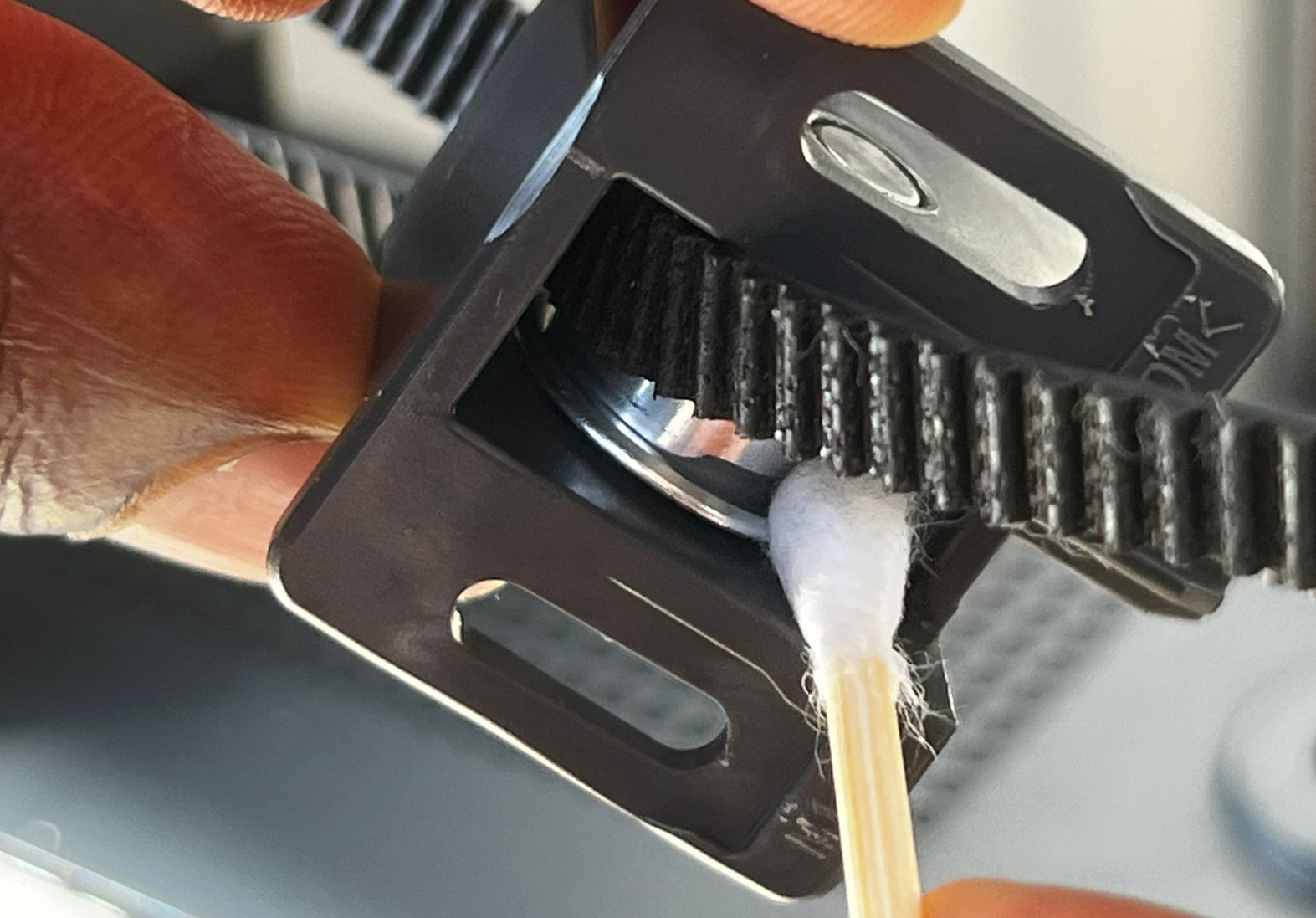

Utilice un cotonete con WD-40 para limpiar la superficie de la polea de seguimiento.
El proceso se muestra a continuación.
Paso 5: Actividades Post-Limpieza
Una vez limpias, inspeccione para asegurarse de que la polea de seguimiento se mueva libremente sin obstáculos. A continuación, reinstale el montaje de la polea de tensión.
Deslice el conjunto de rueda de tensión en su posición e inserte los dos tornillos (con soportes). No los apriete completamente; deje los tornillos sueltos por ahora.
Instale el resorte de tensión y el soporte, luego apriete los dos tornillos para asegurarlos. Asegúrese de que el resorte y el soporte estén posicionados correctamente, como se muestra a continuación.

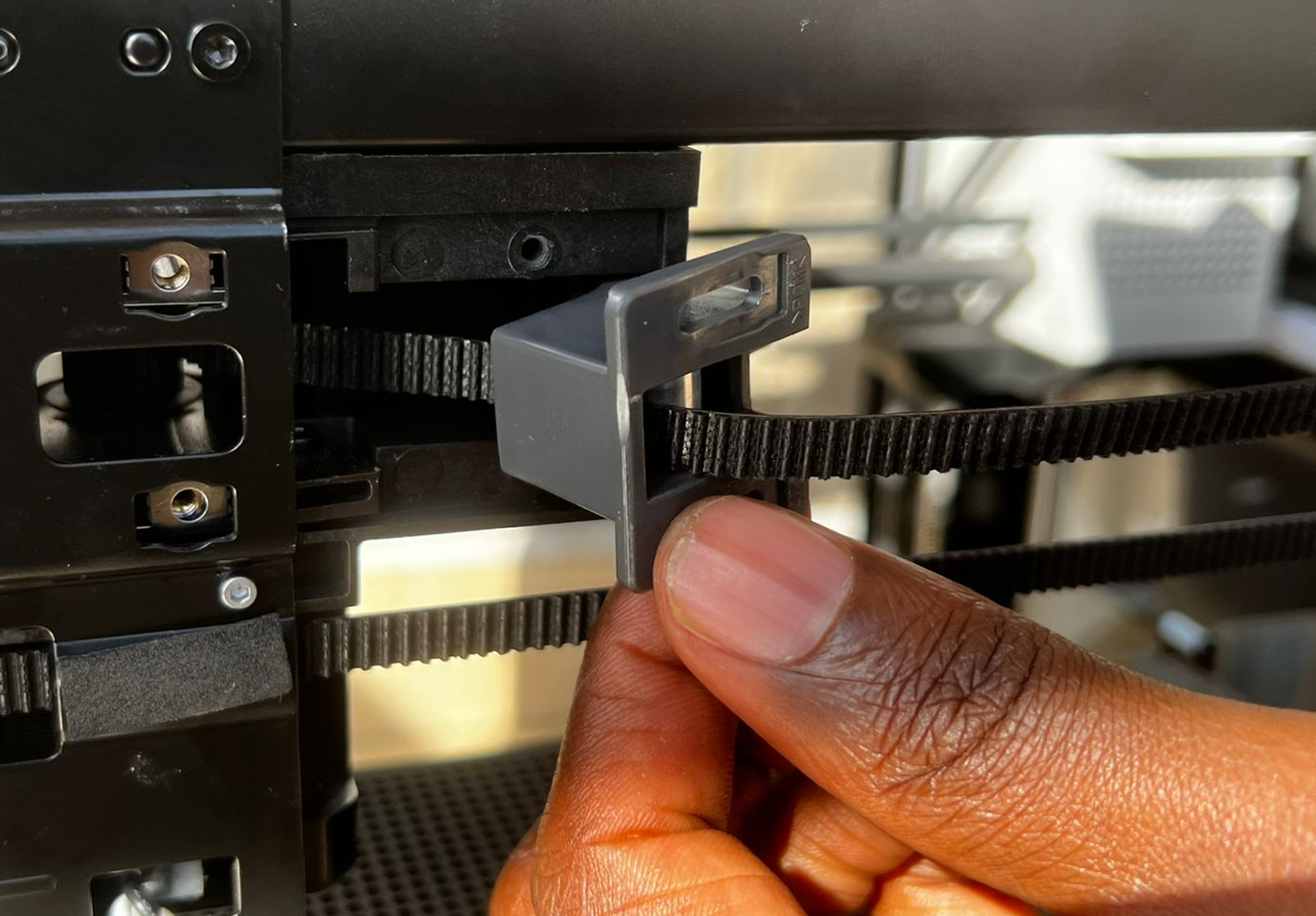

Después de completar este proceso, repita los mismos pasos para la polea de seguimiento del otro lado.
Paso 6: Instalar la cubierta trasera de la impresora

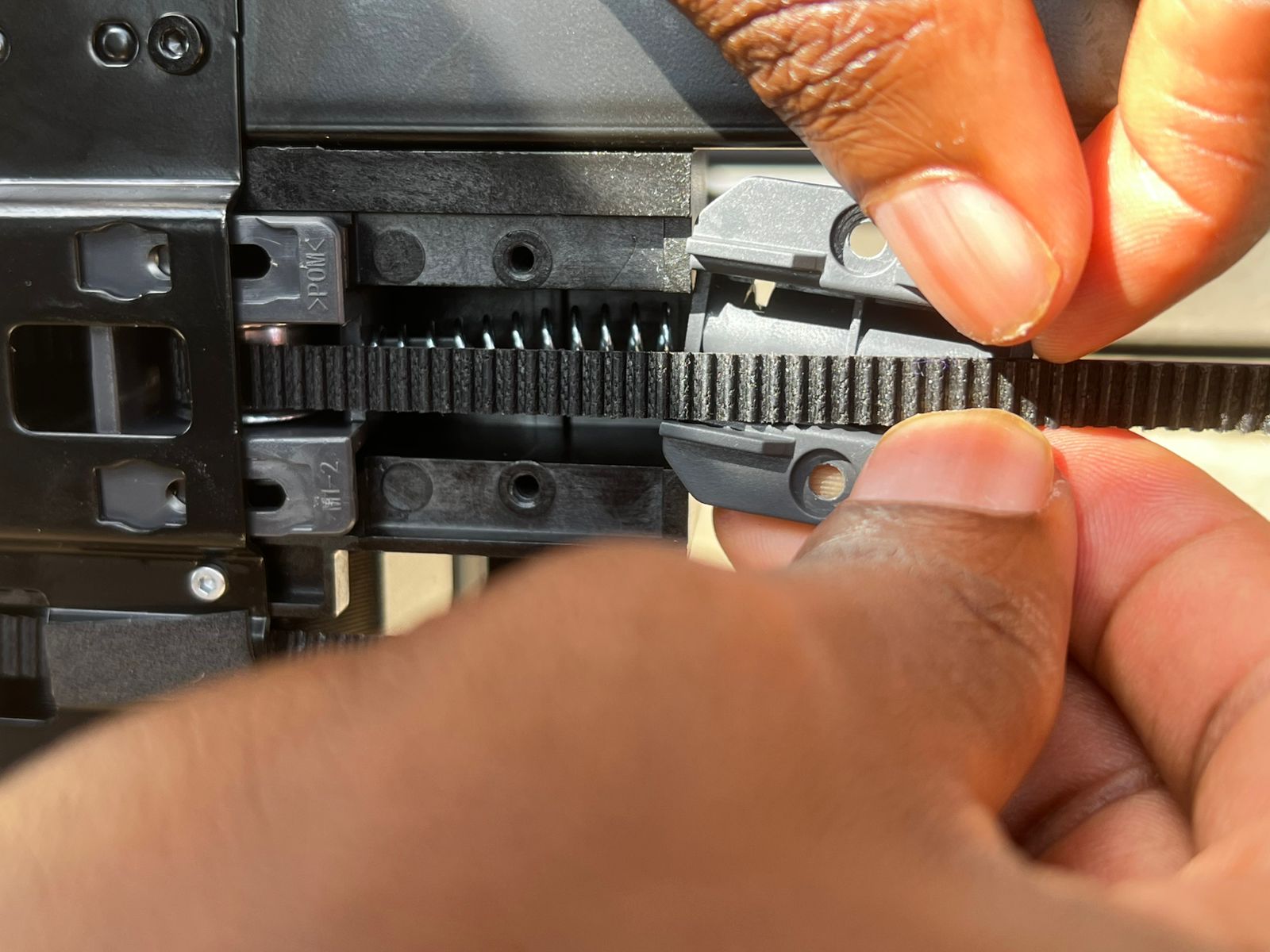

Después de limpiar las poleas de seguimiento en ambos lados, reinstale la cubierta trasera. Para hacerlo, primero guíe la cubierta a través del tubo PTFE de alimentación, luego enganche el puerto de tensión de correa en el lado derecho. Posteriormente, enganche y alinee el lado izquierdo.
Luego reinstale la cubierta trasera. Tenga en cuenta los diferentes tipos de tornillos utilizados: 10 tornillos de rosca fina y 4 tornillos de rosca gruesa, como se muestra a continuación.
Paso 7: Apretar la correa
Dado que la tensión de la correa puede verse afectada durante el proceso de limpieza, es necesario ajustarla. Afloje los dos tornillos del otro conjunto de rueda de tensión, sostenga las poleas en ambos extremos del cabezal y mueva el cabezal hacia adelante y hacia atrás varias veces. Finalmente, posicione las poleas hacia la parte trasera y apriete los cuatro tornillos de ambos conjuntos de rueda de tensión. Para instrucciones detalladas, consulte el video en tensión de correa de la wiki.
Hemos completado con éxito la limpieza de las poleas de seguimiento. Aunque el procedimiento se demuestra utilizando la impresora de la serie X1 como ejemplo, también es aplicable a la impresora de la serie P1.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
