HMS_0700-2000-0002-0004: Es posible que el filamento de la ranura 1 del AMS esté roto en el cabezal.
Después de descargar el filamento, este ya ha sido retirado hacia el AMS, pero el interruptor de detección del extrusor sigue detectando el filamento, por lo que la impresora determina que el filamento está roto en el extrusor.
Causas posibles:
- Un filamento roto cerca del interruptor de detección mantiene activado el sensor.
- El resorte de torsión del imán está atascado, impidiendo que regrese a su posición correcta. Como resultado, el imán permanece cerca del sensor Hall incluso sin filamento, causando una detección falsa.
Posición del interruptor de detección X1/P1

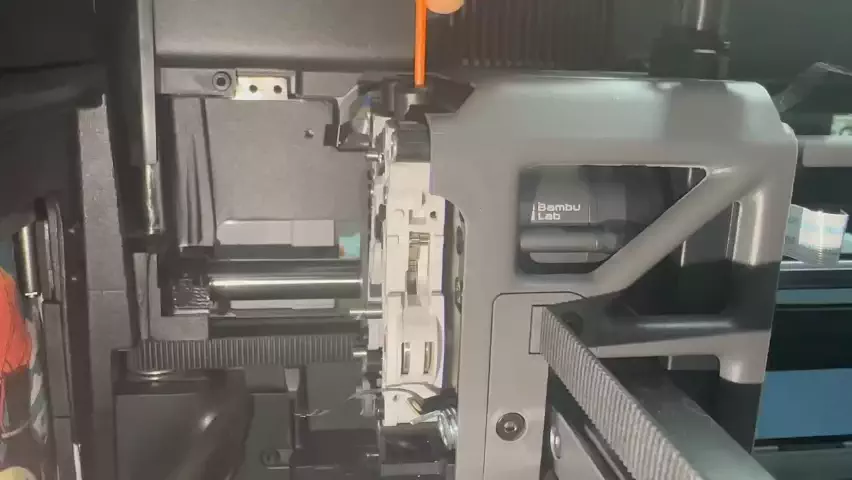

Posición del interruptor de detección H2D
Los interruptores de detección de filamento H2D están ubicados en los idler del doble extrusor (en el lado de la unidad del doble extrusor).

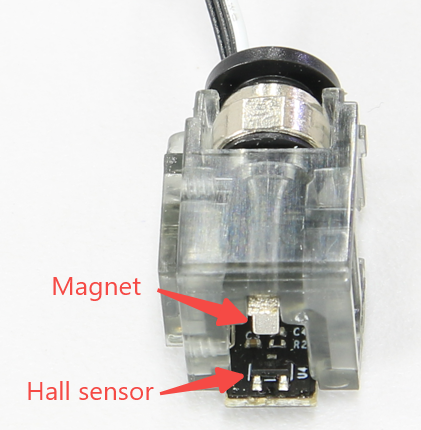

Independientemente del modelo, el interruptor de detección de filamento consta de un imán y un sensor Hall.
Principio de funcionamiento (ejemplo X1)
Cuando se inserta el filamento, el imán se acerca al sensor Hall y vuelve a su posición cuando no hay filamento. La impresora determina si el filamento está dentro del extrusor según el valor Hall detectado.

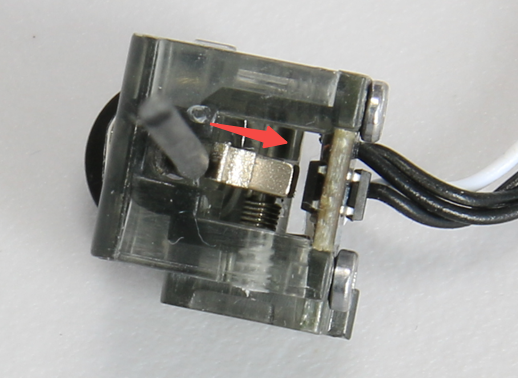

El imán se acerca al sensor Hall después de insertar el filamento.

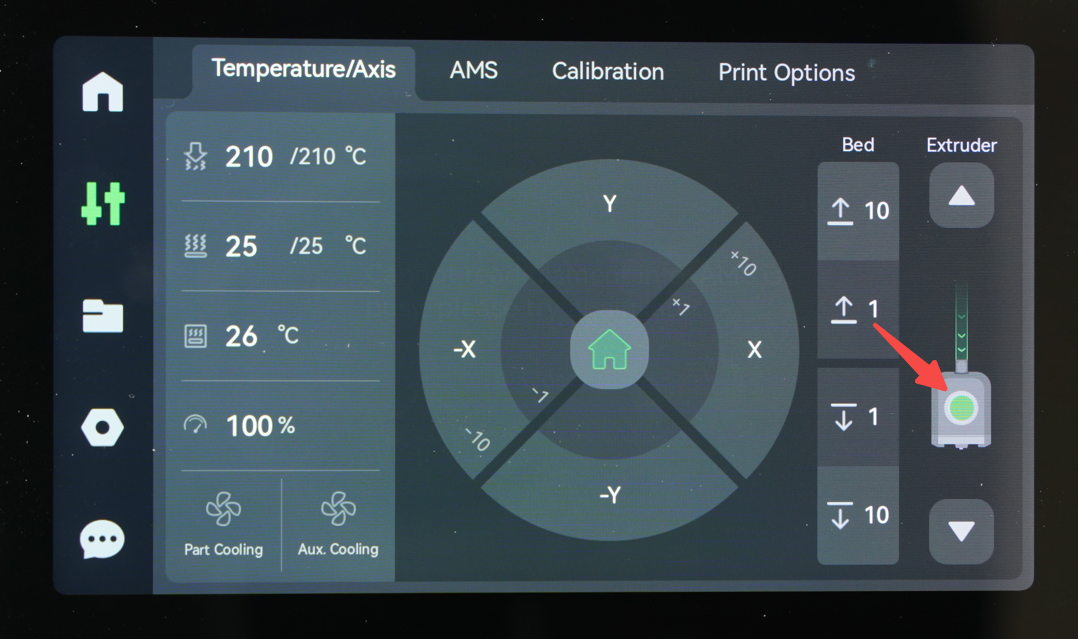

Cuando la pantalla muestra un punto verde como se muestra a continuación, indica que el extrusor ha detectado filamento dentro. Cuando no hay filamento, muestra un punto blanco. Por lo tanto, también puede determinar si hay filamento roto en el extrusor según el color del punto.
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Siempre apague la impresora antes de realizar cualquier mantenimiento.
Guía de operación
- Consulte los enlaces a continuación para retirar el interruptor de detección de filamento y verificar si hay filamento roto. Además, verifique si el imán del interruptor de detección regresa suavemente a su posición.
Reemplazo del sensor Hall - Serie P1
Reemplazo del sensor Hall - Serie X1
Reemplazo de idler del doble extrusor H2D y sensor de filamento
Si hay algún problema con el interruptor de detección, póngase en contacto con el equipo de soporte al cliente para obtener ayuda adicional.
- Si encuentra filamento atascado dentro del extrusor, deberá retirar el extrusor para desatascarlo. Puede consultar los videos en esta wiki para verificar y desatascarlo:
Cómo desmontar y montar el extrusor H2D
- Si encuentra que los filamentos están rotos en el tubo, consulte la wiki: Filamento roto en el recorrido.
Mensaje de error:
"El filamento de la ranura [n] del AMS podría estar roto en el cabezal."
Los códigos de error siguientes comparten el mismo problema que este:
0700-2000-0002-0004
0700-2100-0002-0004
0700-2200-0002-0004
0700-2300-0002-0004
0701-2000-0002-0004
0701-2100-0002-0004
0701-2200-0002-0004
0701-2300-0002-0004
0702-2000-0002-0004
0702-2100-0002-0004
0702-2200-0002-0004
0702-2300-0002-0004
0703-2000-0002-0004
0703-2100-0002-0004
0703-2200-0002-0004
0703-2300-0002-0004
