Pasos para desobstruir el extrusor
Los obstrucciones del extrusor pueden ocurrir por varias razones. A veces, escombros o polvo en el filamento pueden fundirse y bloquear los engranajes del extrusor. En otros casos, usar ajustes de temperatura incorrectos puede hacer que el filamento se funda parcialmente y se solidifique dentro del extrusor. El filamento viejo o frágil también puede romperse y quedar atrapado en el extrusor, interrumpiendo el flujo del material.
Cuándo usar esta guía
- Distorsión del filamento cerca del engranaje de accionamiento debido a la alta temperatura dentro del cabezal.
- Ruidos de clic o desgaste provenientes del extrusor.
- Escombros o daños visibles en los engranajes del extrusor.
En caso de que el sensor de filamento del extrusor esté atascado, consulte HMS HMS_0700-2000-0002-0004 wiki.
Herramientas y materiales requeridos
- Llaves hexagonales H1.5 y H2.0
- Un cepillo
- Pinzas o un secador de pelo
- Un pequeño trozo de filamento
- Una pequeña cantidad de grasa
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a cables, conectores o placas de circuito expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o con los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para asistencia.
Guía en video
Desmontaje y limpieza del extrusor
Paso 1: Retirar la cubierta frontal del cabezal

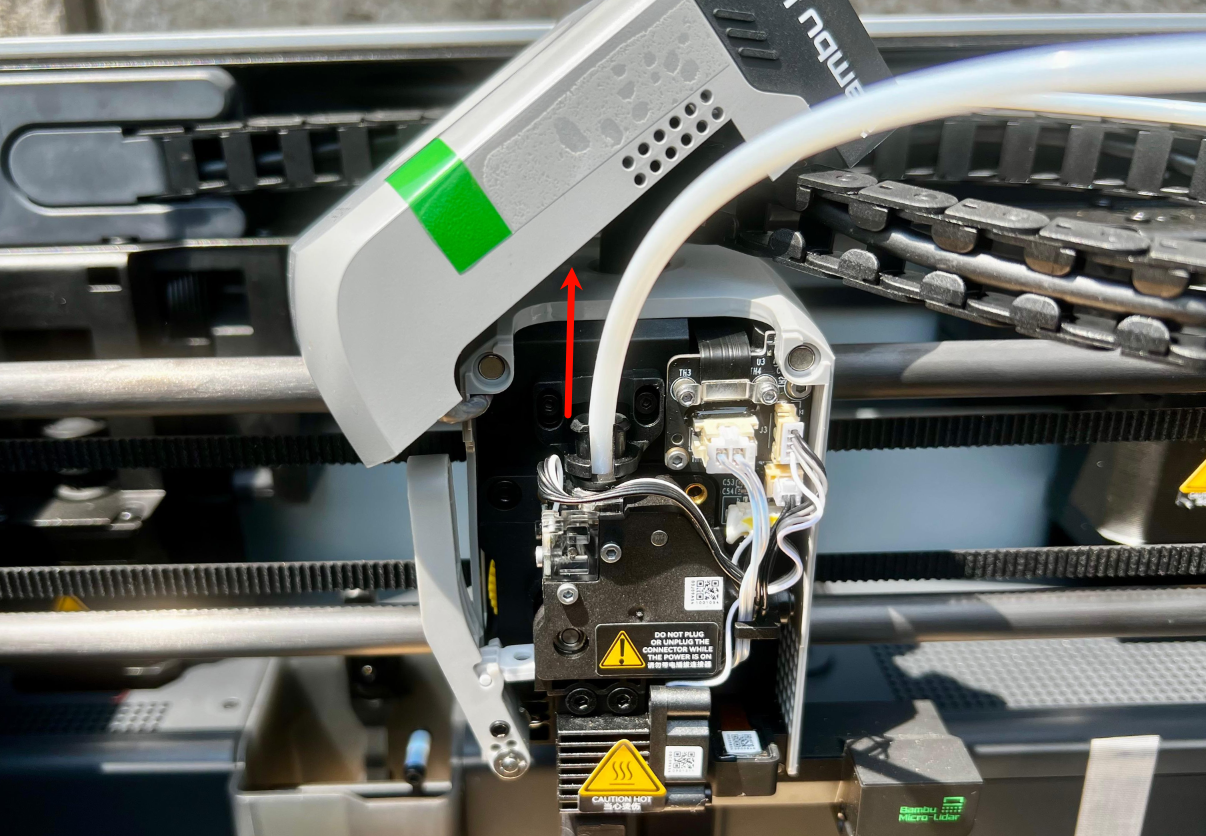

Abra la cubierta frontal del cabezal y deslícela sobre la guía superior, como se muestra a continuación.
Paso 2: Desconectar los cables

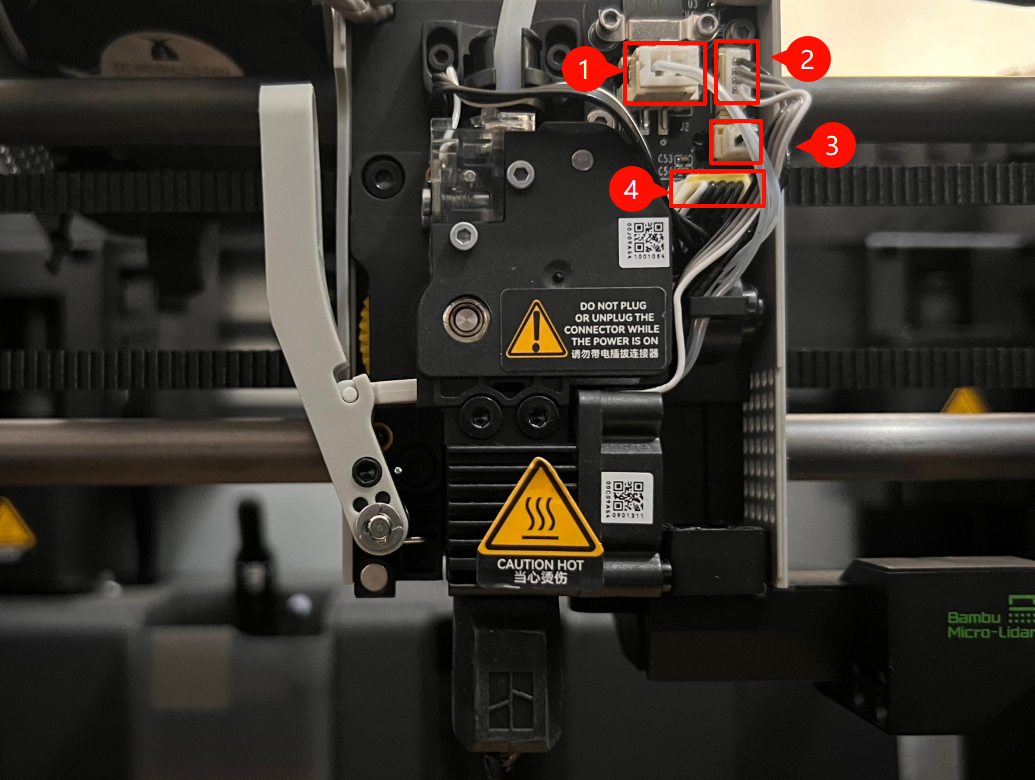

Desconecte los cables del sensor de filamento, ventilador de capa, ventilador del hotend y ensamblaje de calentamiento del hotend en secuencia.
Nota: En algunas impresoras se aplica pegamento alrededor del cuarto cable. Use pinzas para cortar el pegamento o caliéntelo con un secador de pelo para fundirlo antes de retirar el cable. No utilice una pistola de calor. Manipule el cable con cuidado al desconectarlo para evitar daños.
Paso 3: Aflojar el cortador de filamento
Presione la palanca del cortador y afloje el tornillo que fija la palanca. Después de aflojar el tornillo, afloje lentamente la palanca del cortador y deje que se incline naturalmente.
Nota: Al retirar el tornillo, asegúrese de que la llave hexagonal esté insertada perpendicular al plano de la cabeza del tornillo. Una vez confirmado que la llave hexagonal está completamente insertada en la cabeza del tornillo, gírela suavemente para aflojar el tornillo y evitar operaciones incorrectas, lo que podría hacer que la cabeza del tornillo se deslice.
Paso 4: Retirar el extrusor

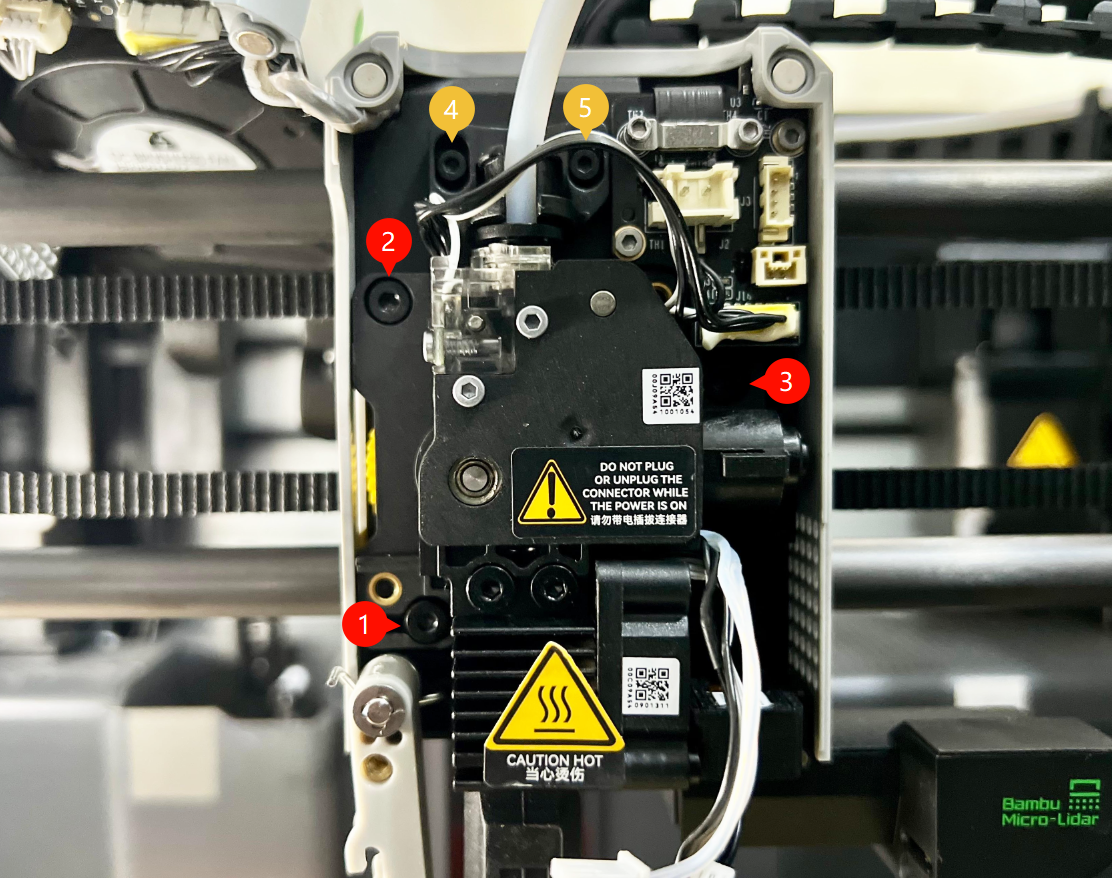

Retire los primeros 3 tornillos que sujetan el extrusor en su lugar (1, 2 y 3), luego retire los tornillos numerados 4 y 5 para liberar la guía del filamento. A continuación, empuje suavemente la guía del filamento hacia el extrusor, lo que permitirá retirar el tubo PTFE.
Nota: No presione directamente el conector neumático. Debido a la obstrucción del extrusor, presionar el conector neumático no retirará el tubo PTFE.
Si es difícil retirar el tubo PTFE, puede cortar un pequeño trozo del tubo en el extremo del conector neumático, siempre que no afecte al funcionamiento normal de la impresora, para retirar el extrusor.

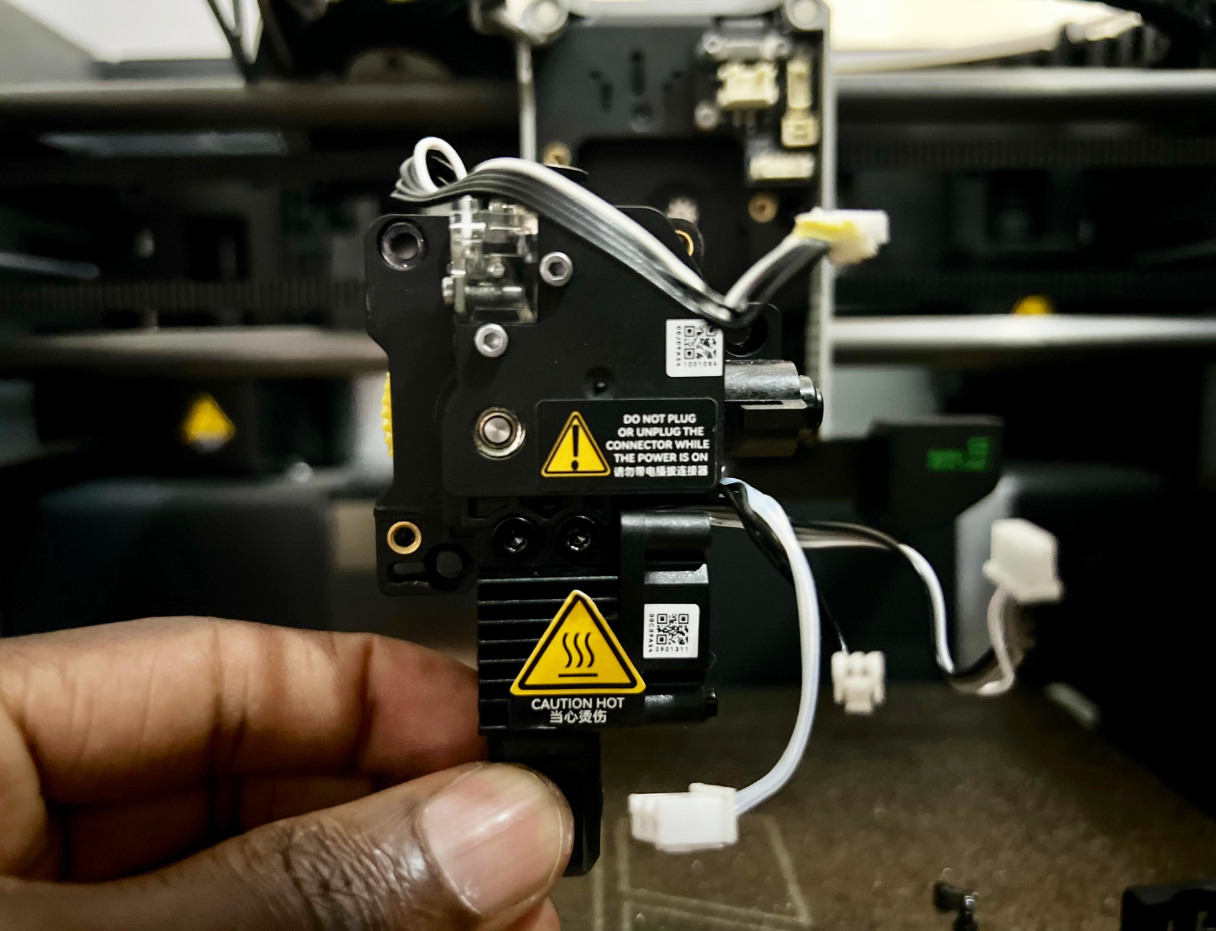

Sostenga y retire el extrusor de su posición.
Paso 5: Retirar el hotend

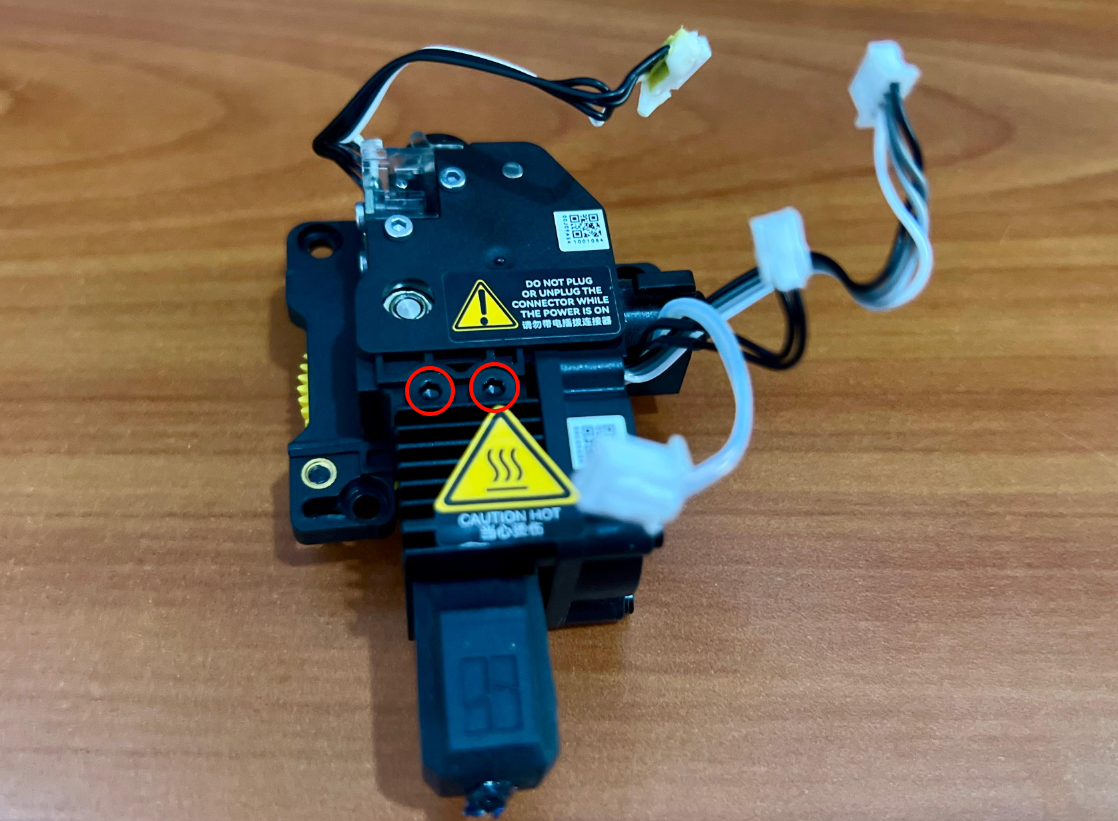

Use una llave hexagonal H2.0 para aflojar los 2 tornillos del hotend.

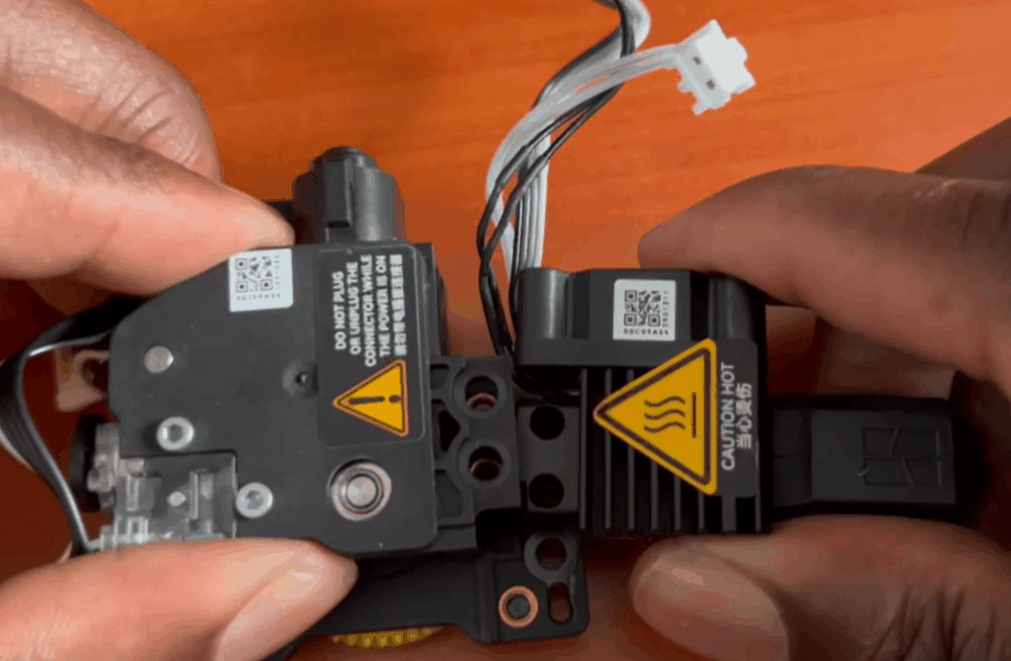

A continuación, desconecte el hotend del extrusor. Esto se puede hacer moviéndolo lateralmente, como se muestra a continuación.
Nota: Debido a la obstrucción del extrusor, puede haber residuos de filamento en el hotend. Tenga cuidado y use una fuerza adecuada para desconectar el hotend.
Paso 6: Retirar la cubierta trasera del extrusor

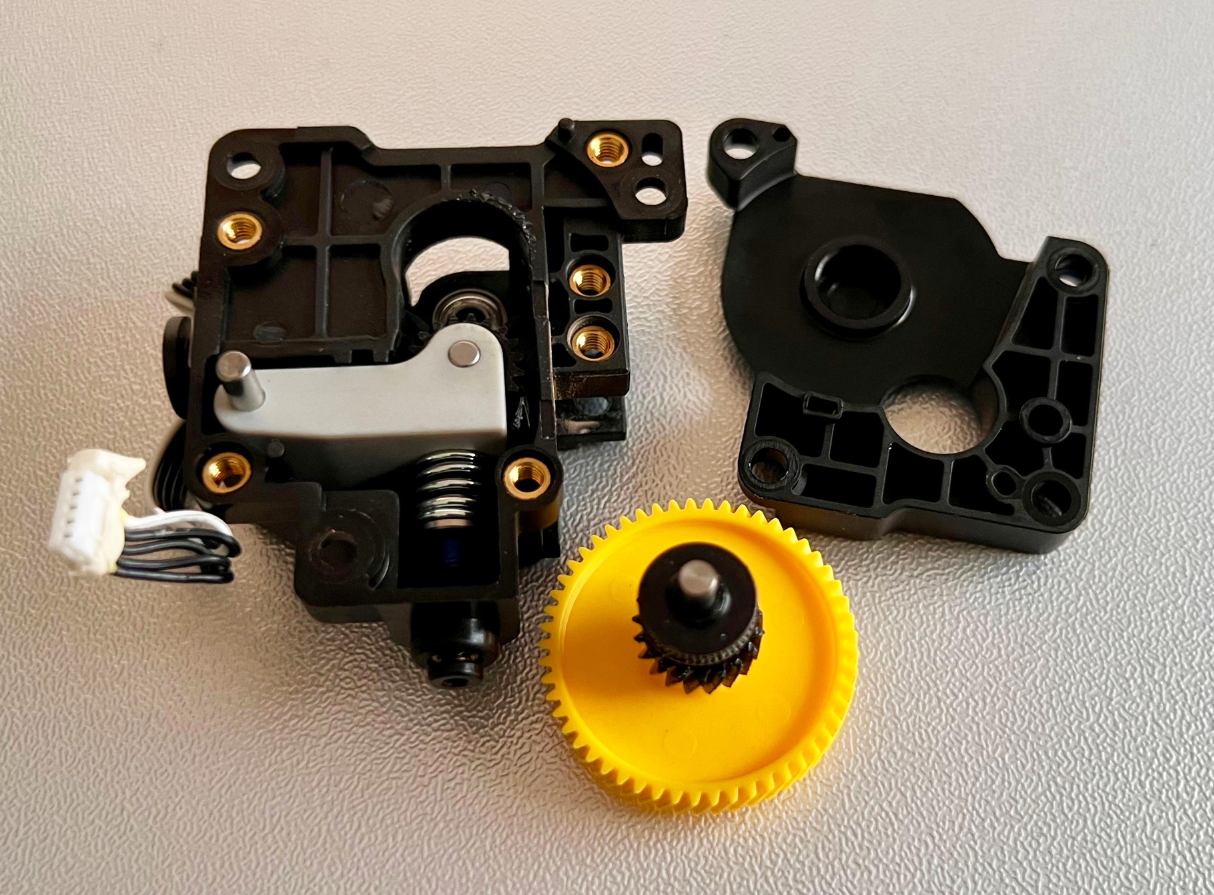

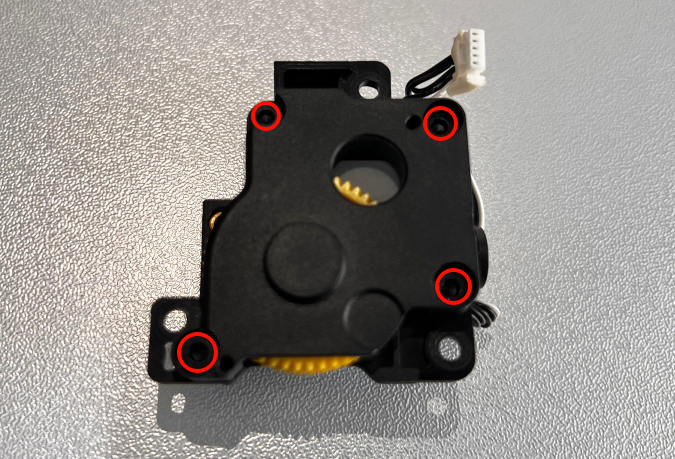

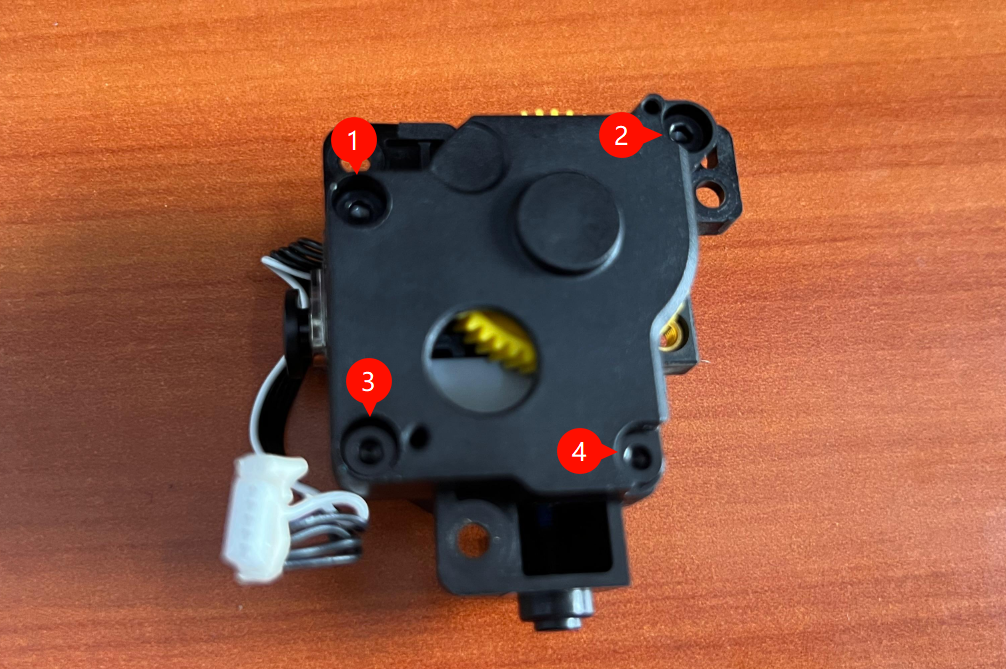

Retire los 4 tornillos que sujetan el extrusor y retire la cubierta trasera.

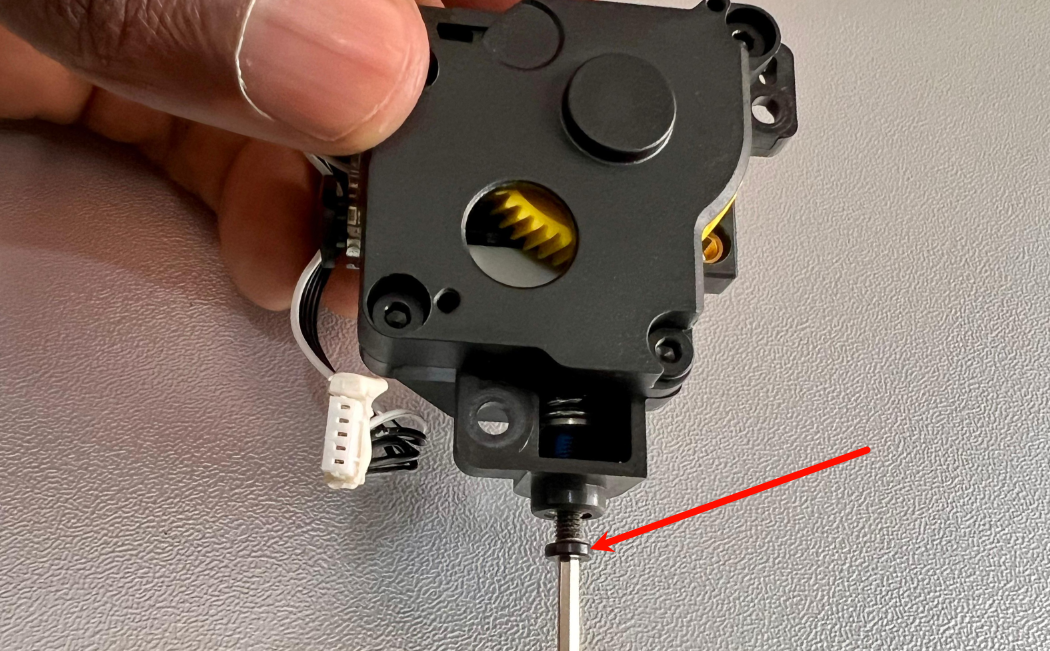

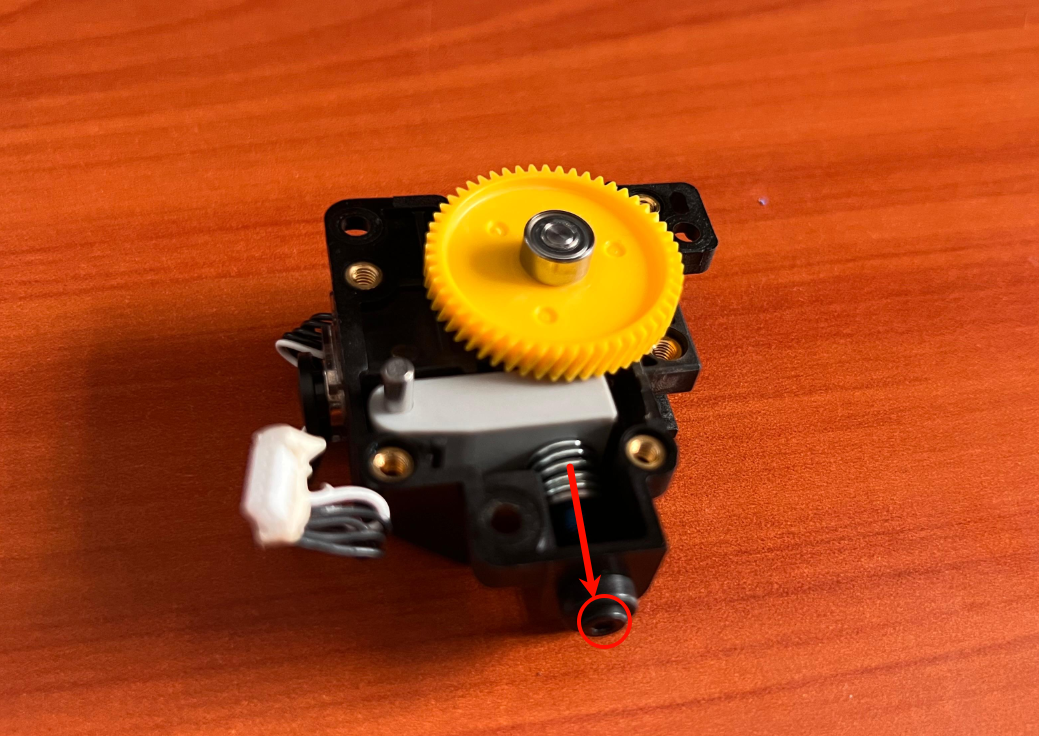

A continuación, afloje el 1 tornillo que ajusta el engranaje del extrusor para liberar la tensión del muelle.
Paso 7: Retirar el engranaje grande

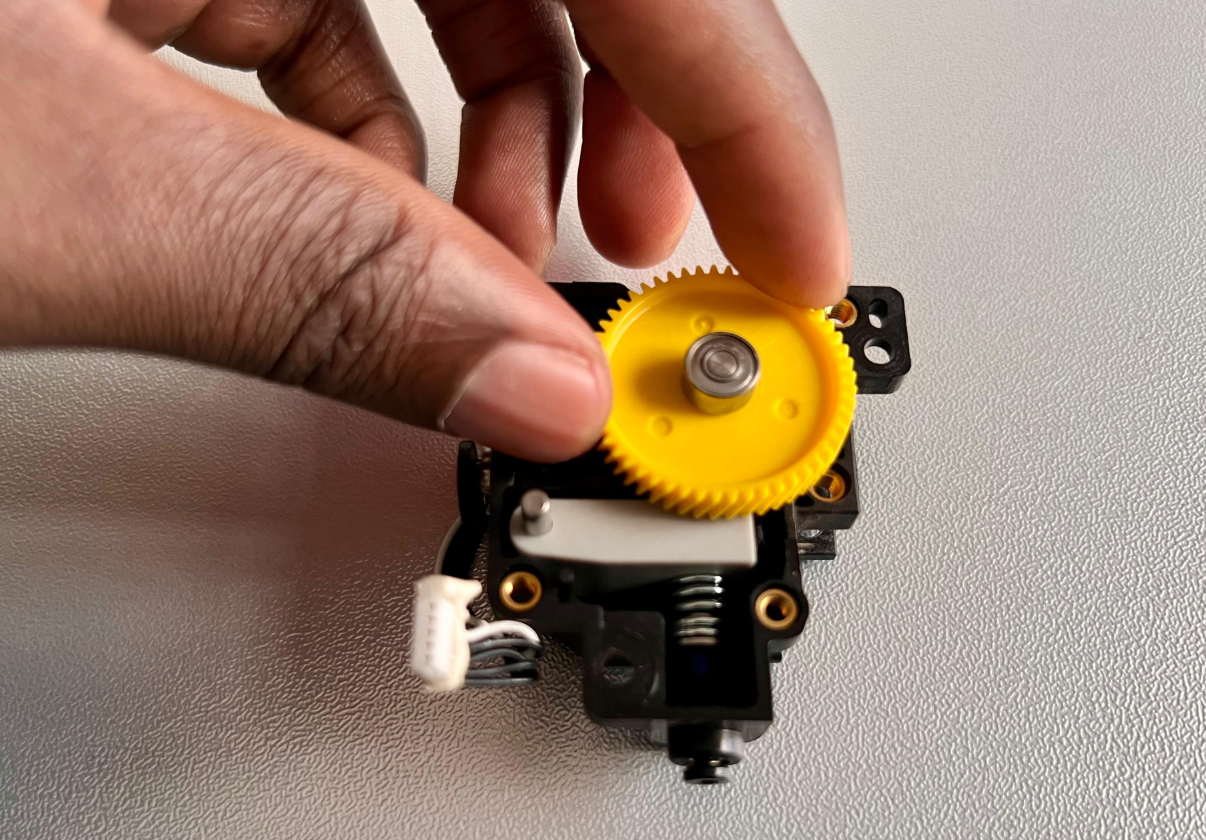

Gire el engranaje y retírelo.
El desmontaje del extrusor está completo.

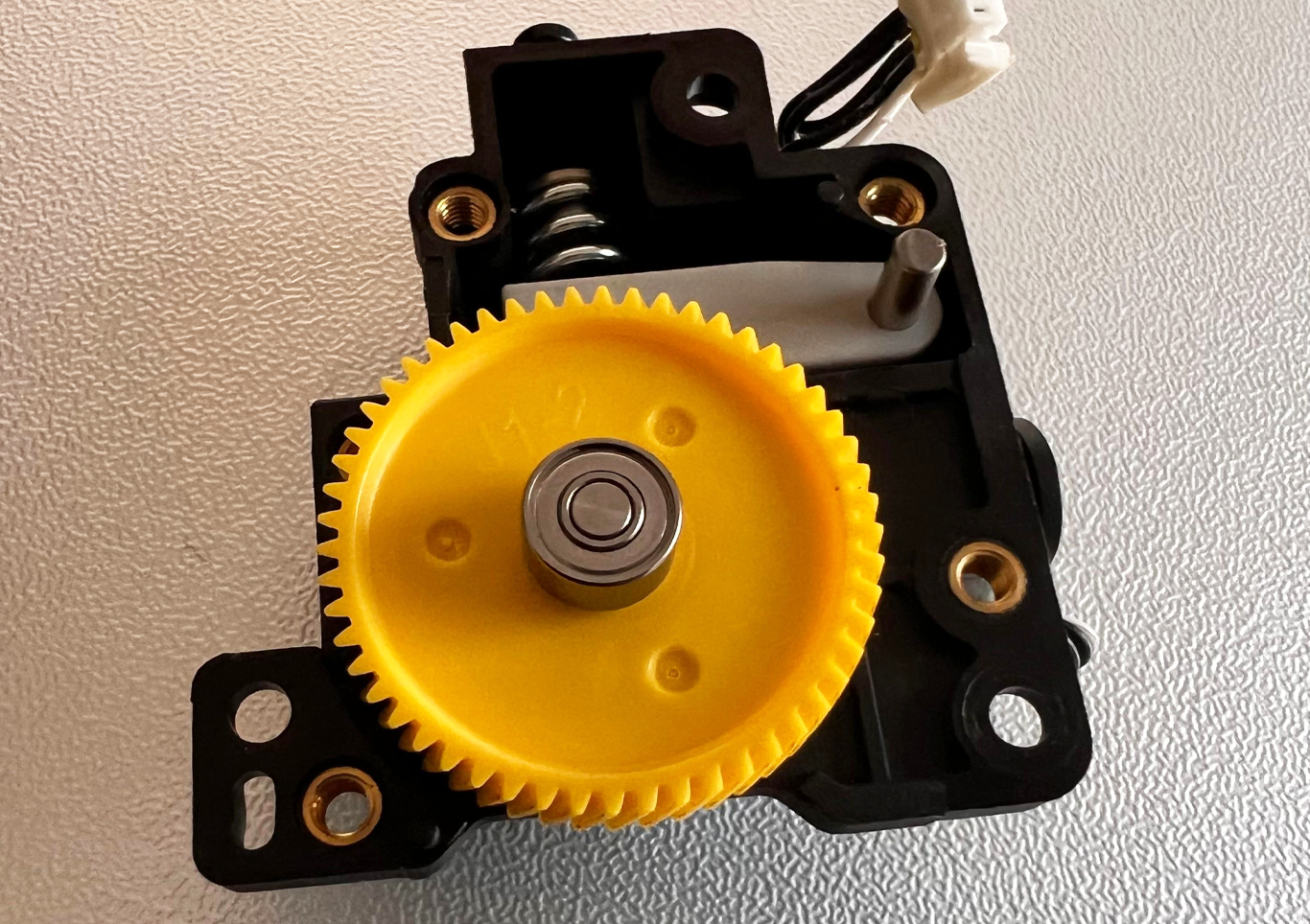

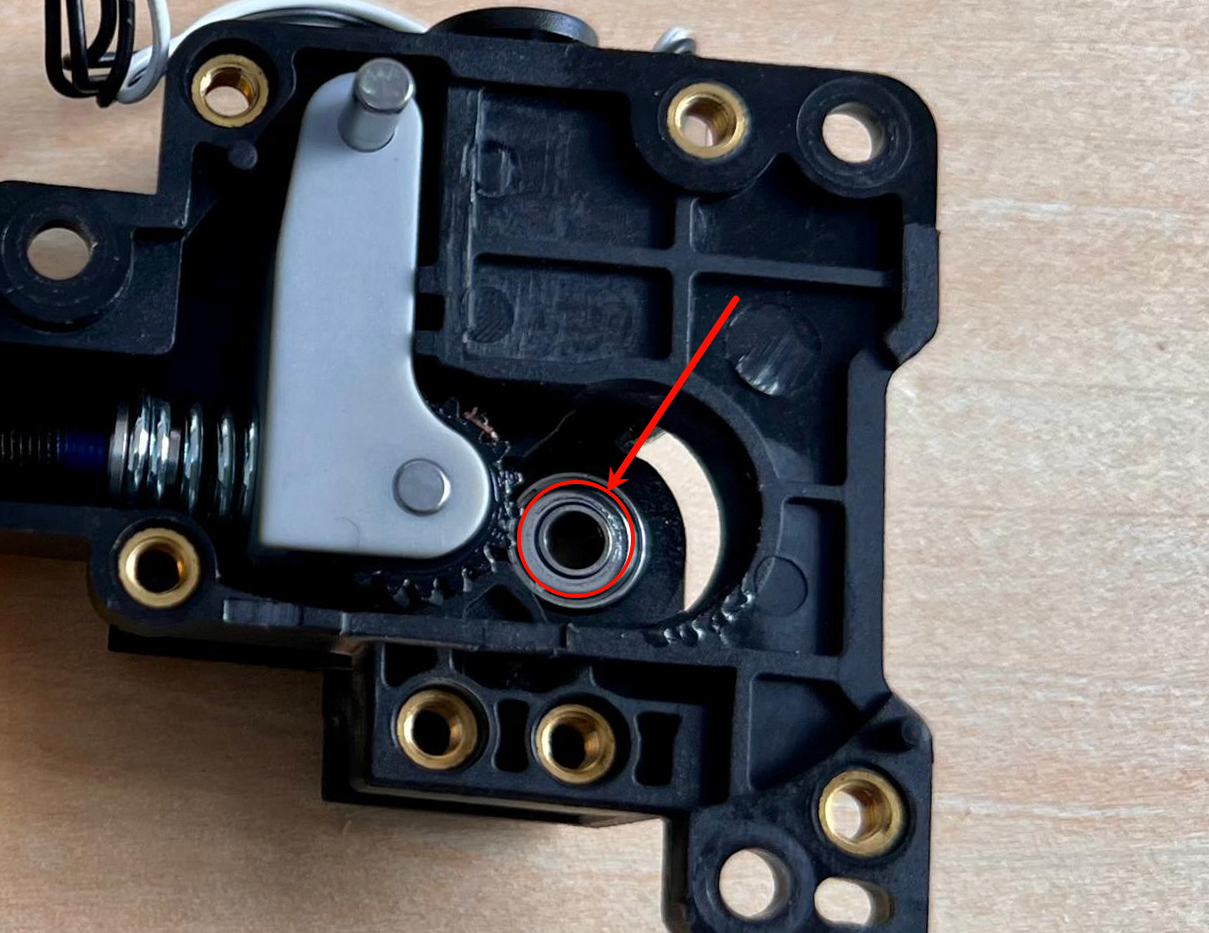

Nota: Preste atención a este cojinete y asegúrese de que permanezca en su lugar para garantizar que el extrusor se pueda volver a montar correctamente.
Paso 8: Limpiar el extrusor

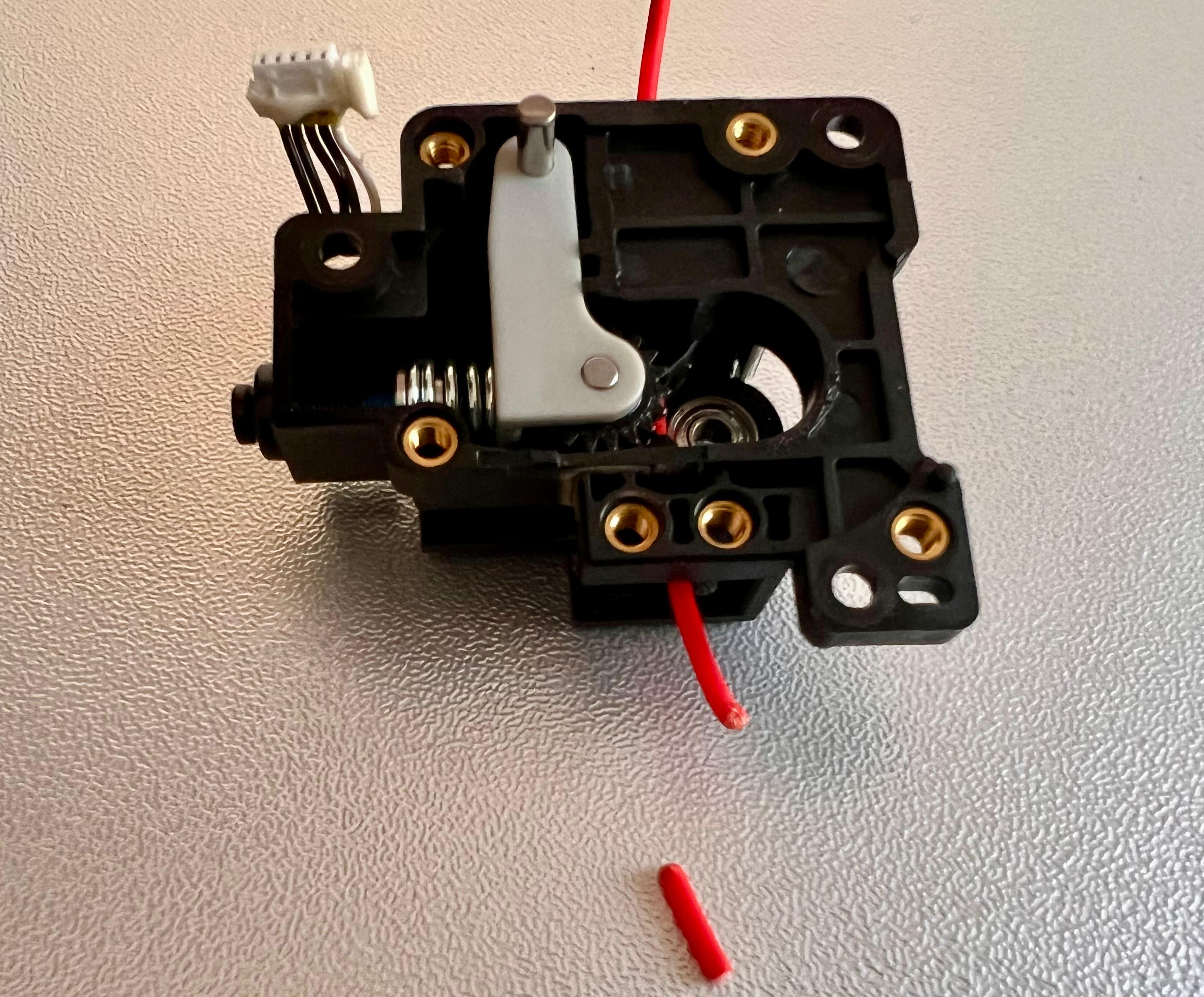

- Use un trozo de filamento para introducirlo en el extrusor y eliminar cualquier filamento atrapado dentro.

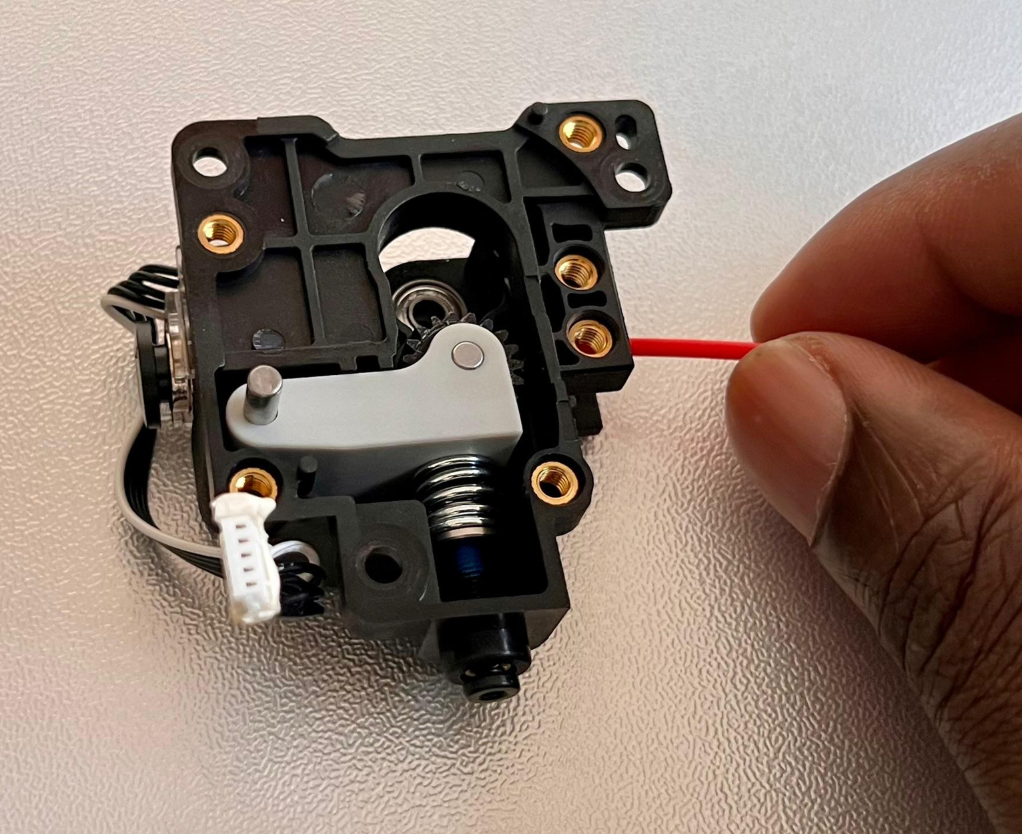

Si el filamento es largo, use la mano para sacarlo.
- Retire el engranaje y el muelle.
- Limpie los engranajes con un cepillo.

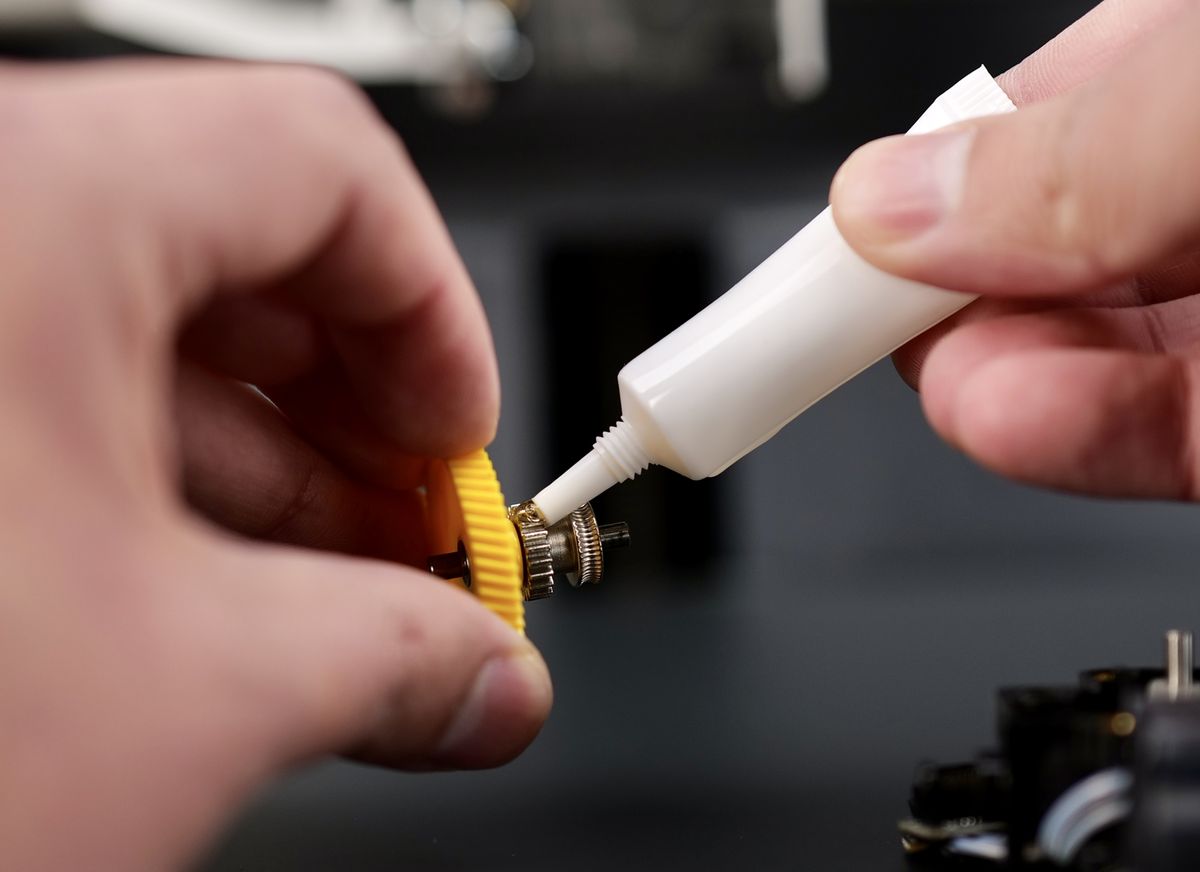

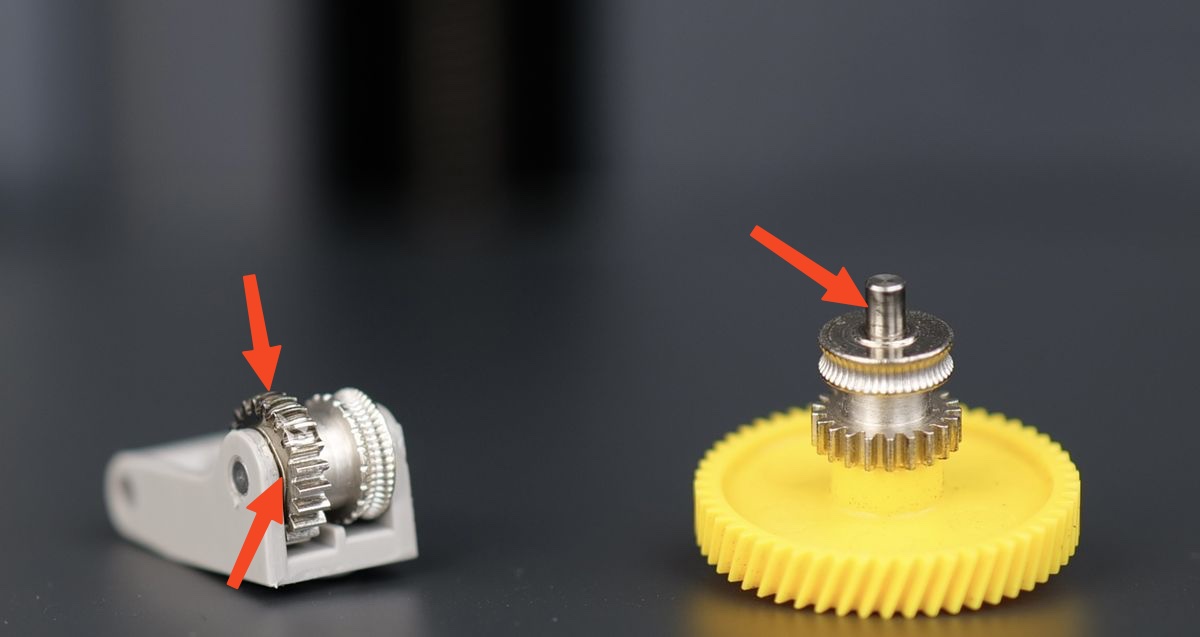

- Aplique una pequeña cantidad de grasa en los dientes del engranaje del extrusor de idler (lado izquierdo de la imagen) y en los lados del engranaje de accionamiento (lado derecho de la imagen) donde apuntan las flechas rojas.
(Los engranajes del ejemplo a continuación son de P1S, pero la misma guía aplica para X1C)
A continuación, también puede aplicar un poco de grasa en el engranaje de accionamiento como se muestra en la imagen a continuación. Asegúrese de cubrir todos los lados, luego elimine el exceso antes de instalar el engranaje de vuelta en el extrusor.
Montaje del extrusor
Paso 1: Montar el extrusor
- Instale el engranaje y el muelle.
- Coloque el engranaje grande en su posición.
- Reemplace la cubierta trasera y use una llave hexagonal H2.0 para apretar nuevamente los 4 tornillos.
- Gire el tornillo de tensión hasta que encaje.

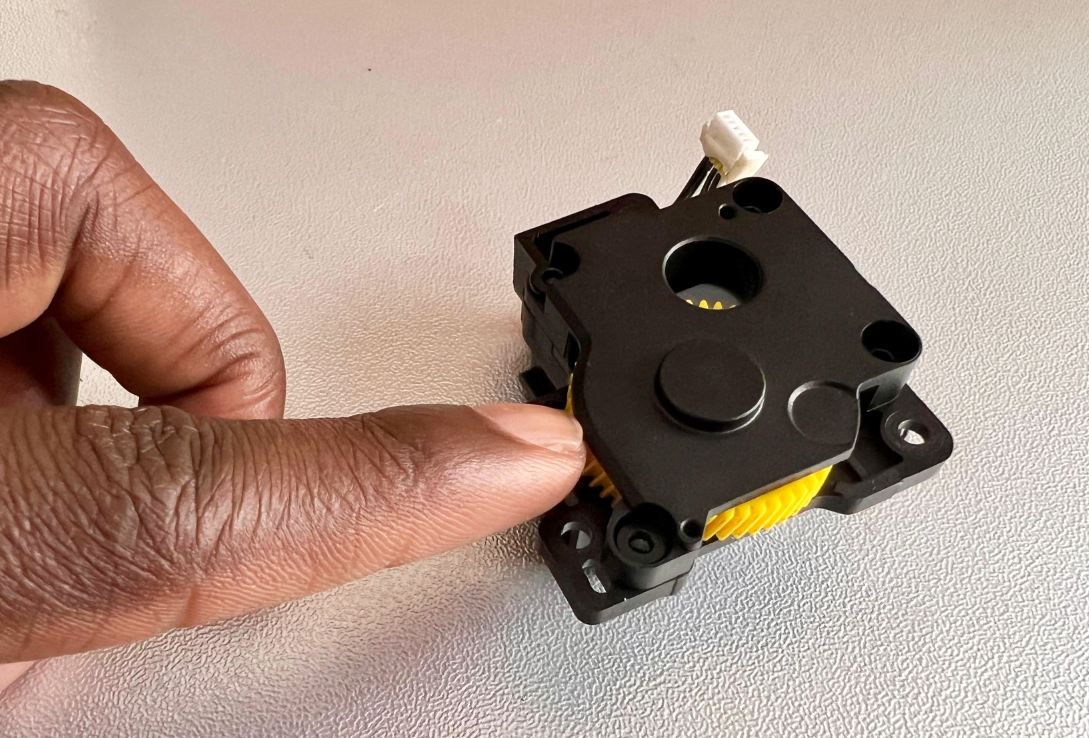

- Gire el engranaje grande a mano para verificar si gira normalmente.
Paso 2: Instalar el hotend
Coloque el hotend en su posición y apriete nuevamente los 2 tornillos usando una llave hexagonal H2.0.
Paso 3: Instalar el extrusor

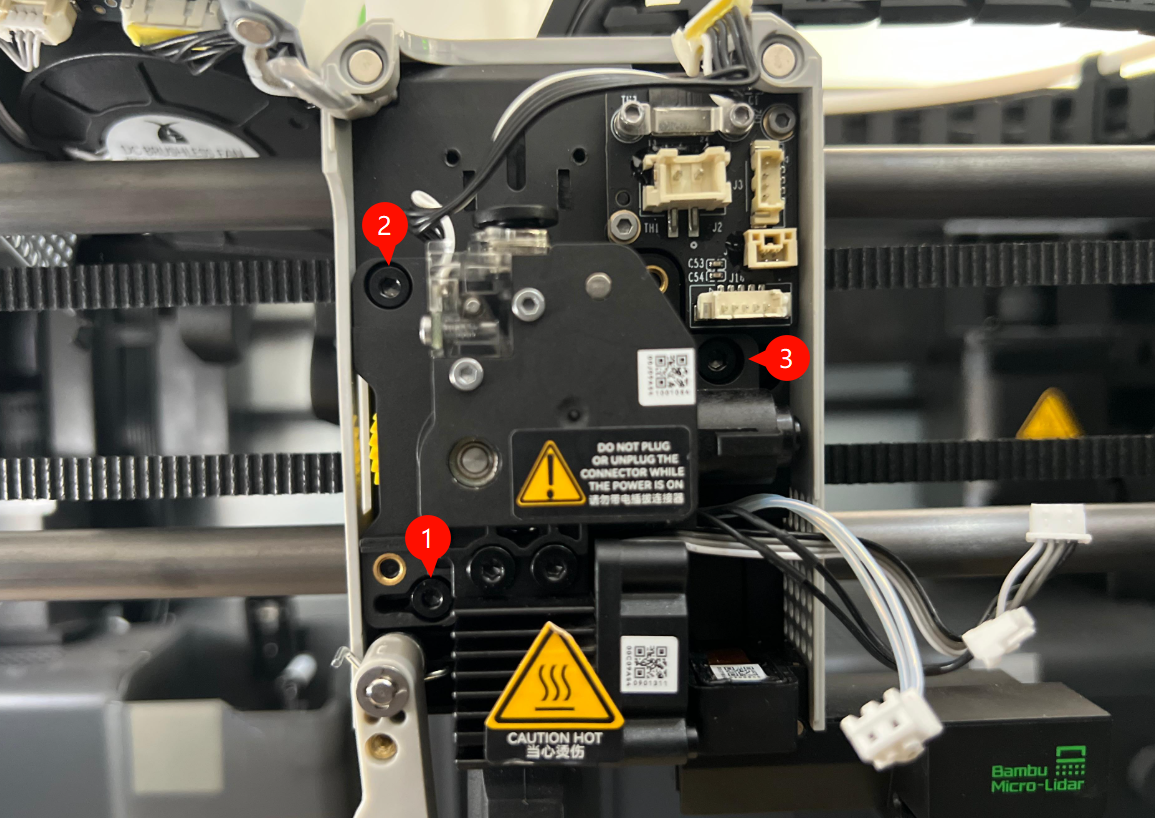

Coloque el extrusor en su posición y reinstale los tornillos etiquetados 1, 2, 3.
Paso 4: Instalar el cortador

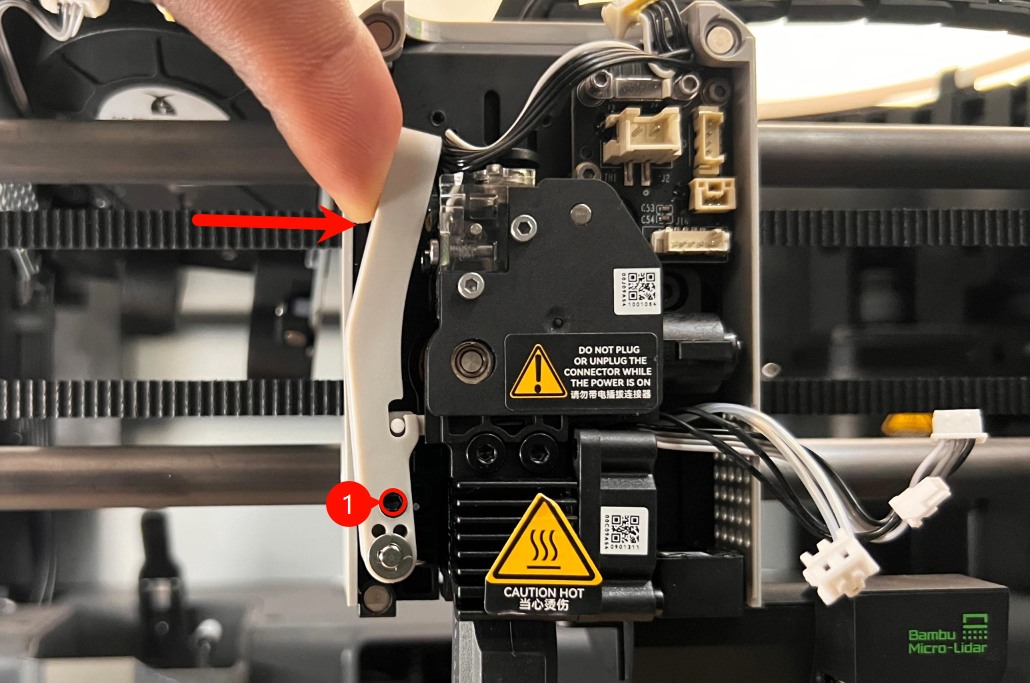

Restablezca la palanca del cortador como se muestra en la figura a continuación y apriete ligeramente el tornillo de ajuste en la palanca.
Nota: Si el tornillo está dañado, es posible que deba reemplazar la palanca del cortador de filamento, que incluye un tornillo de repuesto.
Paso 5: Instalar el tubo PTFE
Coloque la guía del filamento en posición, luego inserte los dos tornillos y apriételos ligeramente, pero no demasiado.

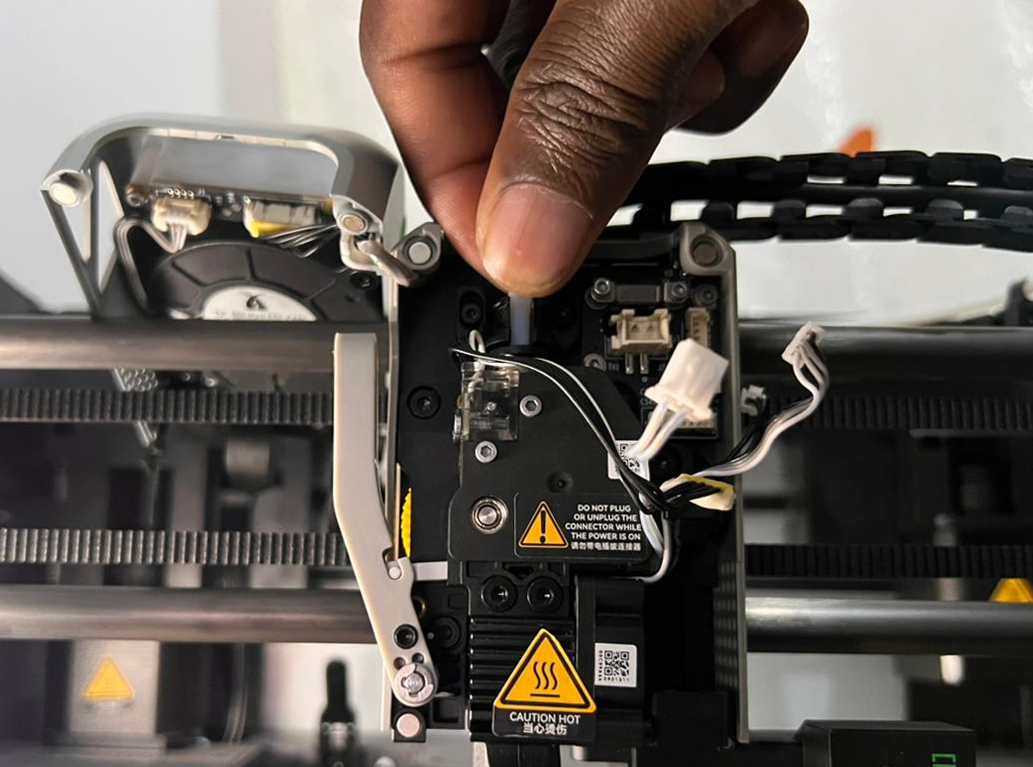

Inserte el tubo PTFE en la parte superior del extrusor, levante la guía del filamento y apriete los tornillos.
Paso 6: Conectar los cables

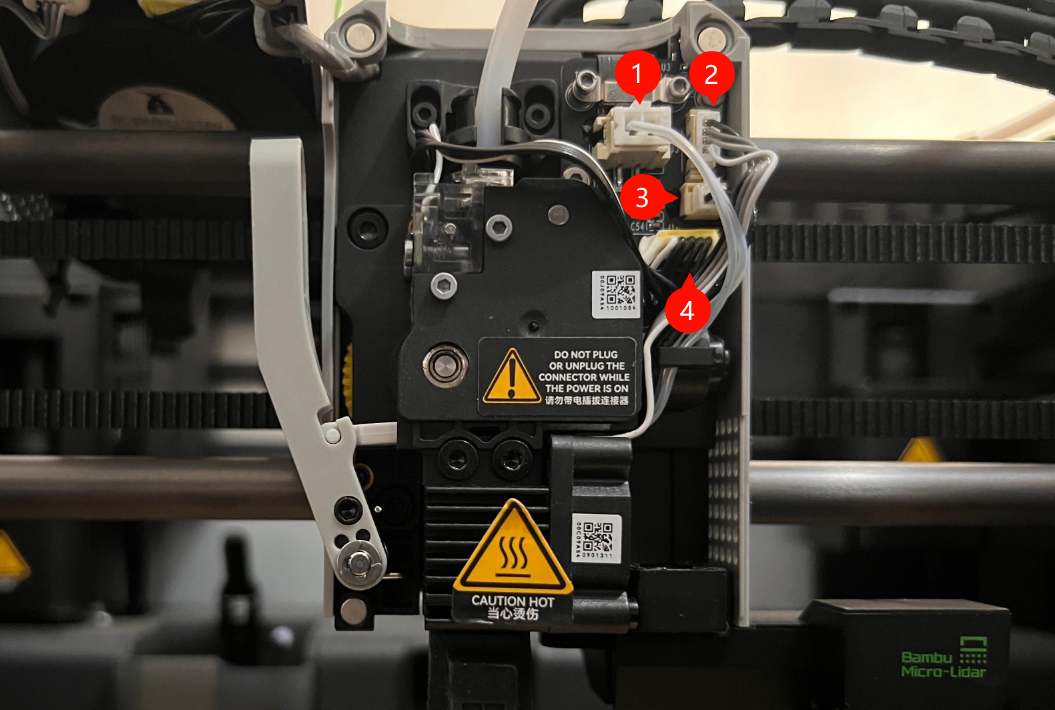

Conecte los cables del sensor de filamento, ventilador de capa, ventilador del hotend y ensamblaje de calentamiento del hotend en secuencia.
Nota: Durante esta operación, tenga cuidado de asegurarse de que todos los terminales estén alineados correctamente antes de insertarlos. Algunos terminales pueden presionarse en estado incorrecto, lo que provocará que el dispositivo reporte un error.

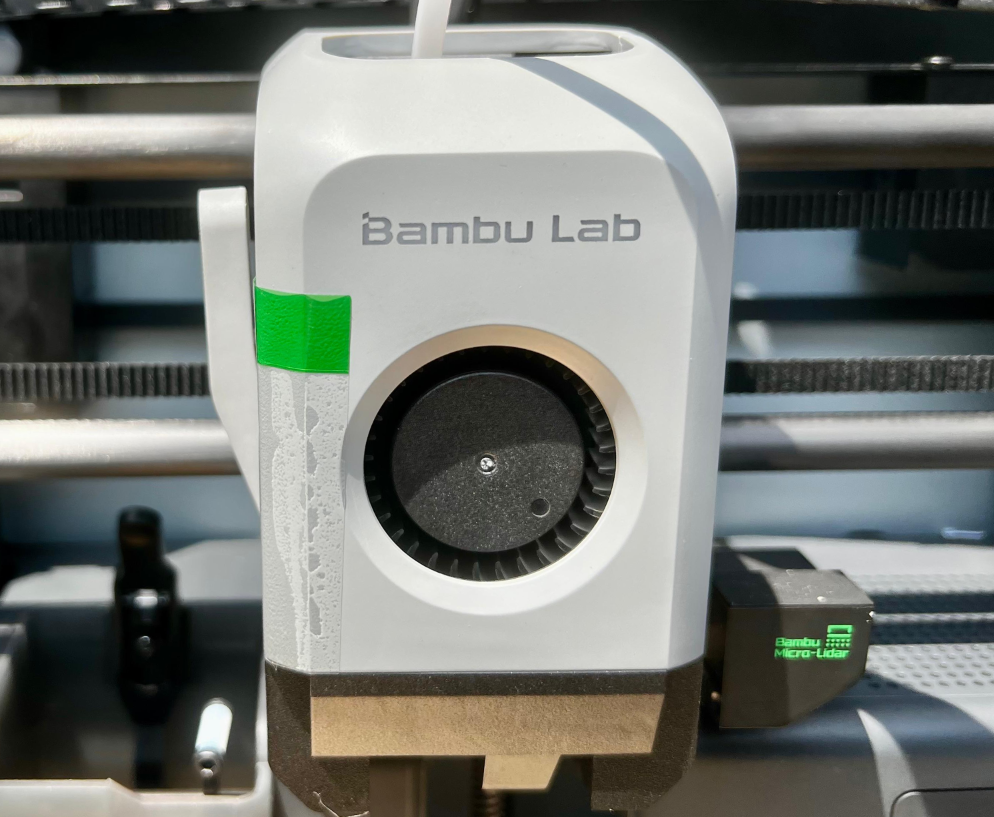

Paso 7: Instalar la cubierta frontal del cabezal
Cómo verificar el funcionamiento
Después de configurar, verifique que todo funcione correctamente encendiendo la impresora nuevamente y extruyendo manualmente el filamento. El filamento debe fluir suavemente y de manera constante.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
