Cómo desmontar y montar el extrusor H2D

Cuándo utilizar

El extrusor debe someterse a mantenimiento regular, ya que sus componentes desempeñan un papel crucial en la calidad de impresión. Con el tiempo, los residuos de filamento, polvo y otras partículas acumuladas dentro del extrusor pueden afectar la calidad de impresión. Cuando se presenten las siguientes situaciones, se recomienda seguir los pasos de esta guía:

• Obstrucciones causadas por deformación del filamento en los engranajes del extrusor, el guía de filamento del extrusor o los idlers de doble extrusor debido a temperaturas excesivas.

• Problemas de calidad de impresión como texturas inconsistentes resultantes de la acumulación gradual de residuos de filamento o polvo dentro de la unidad del extrusor.

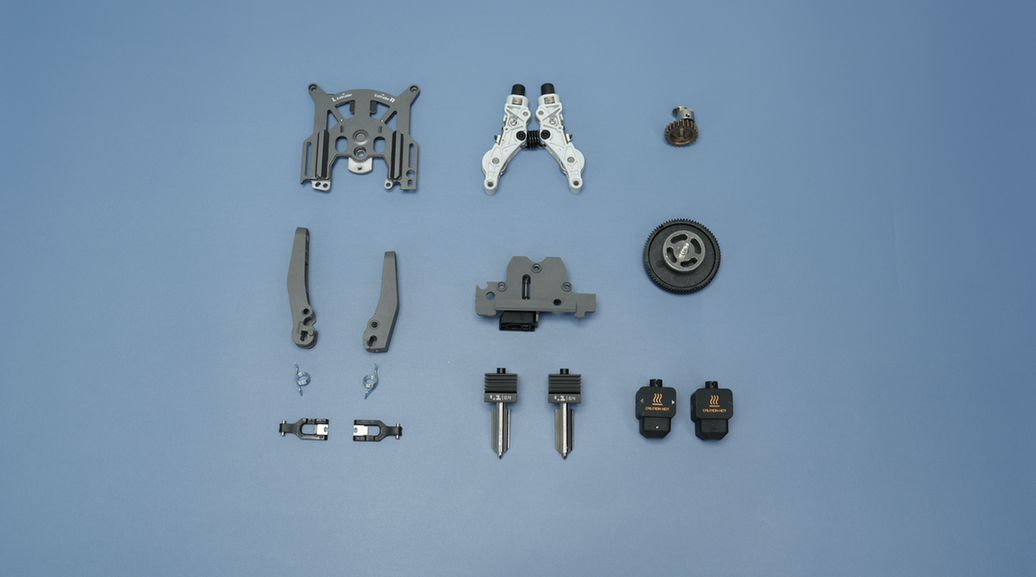

• Reemplazo de partes internas de la unidad del extrusor, como la cubierta frontal del extrusor, el guía de filamento del extrusor, los idlers de doble extrusor, la campana del interruptor del extrusor, los cortadores izquierdo y derecho y sus manijas, o los engranajes del extrusor.

A continuación, se presentan instrucciones adicionales: para problemas de obstrucción, se recomienda fuertemente leer primero este artículo de la wiki: Cómo verificar qué parte está obstruida en H2D para confirmar si la obstrucción se debe efectivamente a la unidad del extrusor, evitando diagnosticar incorrectamente el problema y desarmar innecesariamente. Puede comenzar retirando el hotend y observando si el filamento se extruye correctamente. Si el filamento se extruye normalmente después de retirar el hotend, indica una obstrucción en el hotend en lugar de en el extrusor. Luego, puede resolver el problema limpiando o reemplazando la boquilla.

El enfoque de este artículo es limpiar el extrusor utilizando el menor número posible de pasos, y estos pasos también pueden consultarse para desarmar y montar el extrusor.

1. Si la obstrucción se ha eliminado después de completar ciertos pasos, puede omitir los pasos siguientes. Por ejemplo, limpiar residuos de filamento o polvo generalmente solo requiere desarmar el guía de filamento del extrusor. Si ocurre una obstrucción sin atascamiento severo de filamento, es posible que solo necesite abrir la cubierta frontal del extrusor, sin retirar los idlers del extrusor. Desarme y monte según sea necesario.

2. Al reemplazar las palancas del cortador izquierdo y derecho o el cortador derecho, puede omitir retirar el guía de filamento del extrusor y la cubierta frontal. Después de retirar la cubierta frontal del cabezal, proceda directamente con el reemplazo, asegurándose de mantener el resorte de torsión, las palancas del cortador y montar la hoja de corte con la muesca hacia arriba.

3. Para simplificar el desarme y montaje del guía de filamento del extrusor, se recomienda encarecidamente consultar videos instructivos, ya que existe cierta interferencia entre el guía de filamento del extrusor y los cortadores izquierdo y derecho y sus palancas, requiriendo una retirada hábil. Si encuentra difícil seguir las instrucciones del video, puede retirar primero la palanca del cortador antes de desarmar el guía de filamento del extrusor.

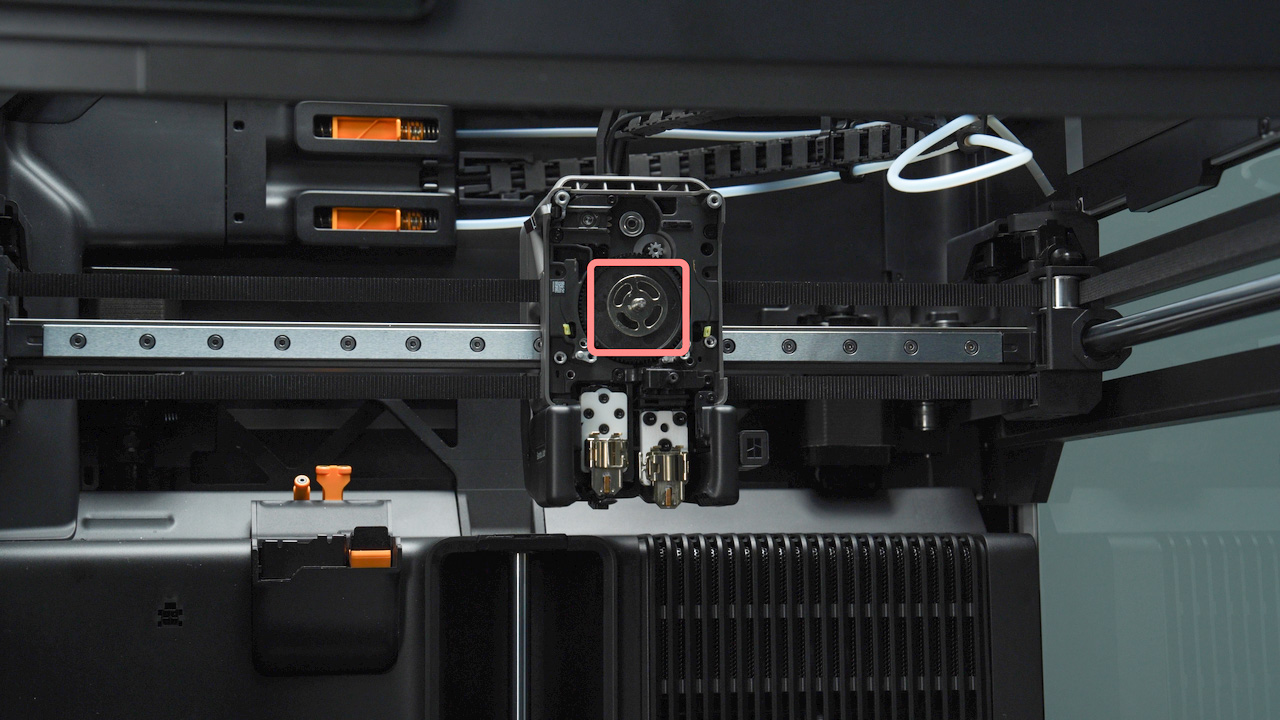

4. Para simplificar el montaje y desarme del extrusor, hemos decidido retirar este tornillo después de verificarlo. Por lo tanto, existen versiones disponibles en el mercado con y sin este tornillo; por favor, refiérase a la que recibió.

5. Si el brazo de idler de doble extrusor se obstruye, puede consultar esta guía para eliminar la obstrucción: Guía de solución de problemas para atascos de filamento en el brazo de idler H2D

Herramientas y materiales necesarios

Este mantenimiento tardará entre 10 y 60 minutos en completarse, con la duración específica dependiendo del grado de desarme.

• Llave Allen H1.5 y H2.0

Advertencia de seguridad

¡IMPORTANTE!

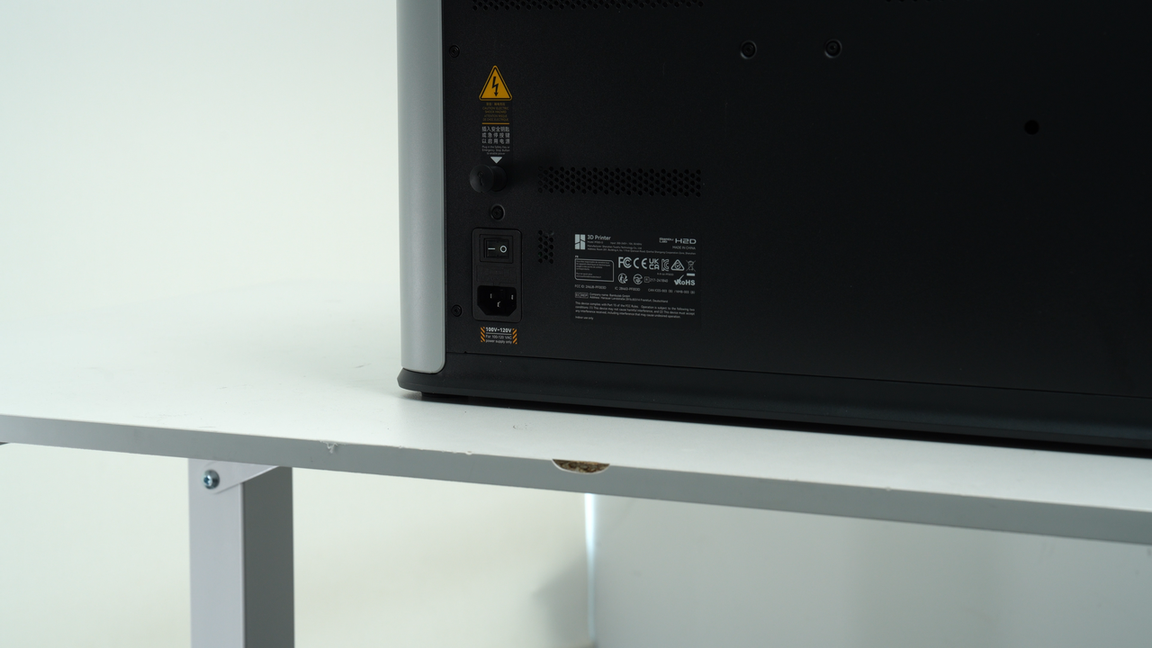

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños eléctricos adicionales y peligros de seguridad.

Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desarmar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o eléctricos mientras la impresora sigue encendida. Esto puede dañar la electrónica de la impresora y causar daños adicionales.

Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en la electrónica de la impresora. De este modo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.

Si tiene alguna preocupación o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia que necesite.

Guía de video

Pasos de desarme

Paso 1: Bajar la cama caliente para crear espacio para el desarme del cabezal

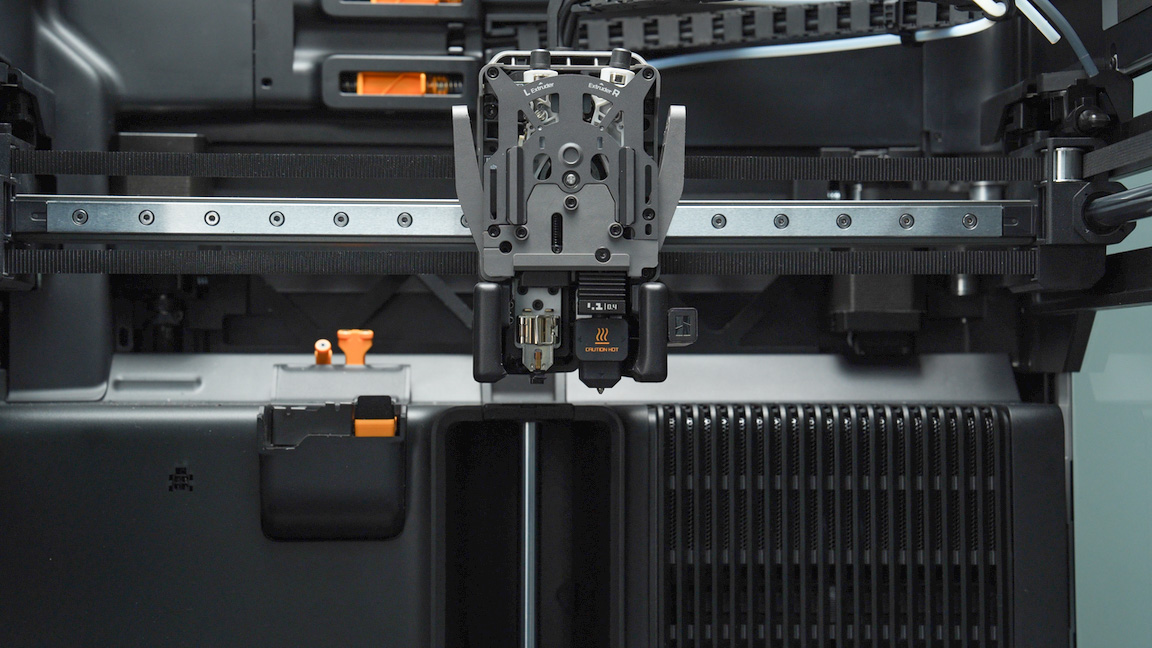

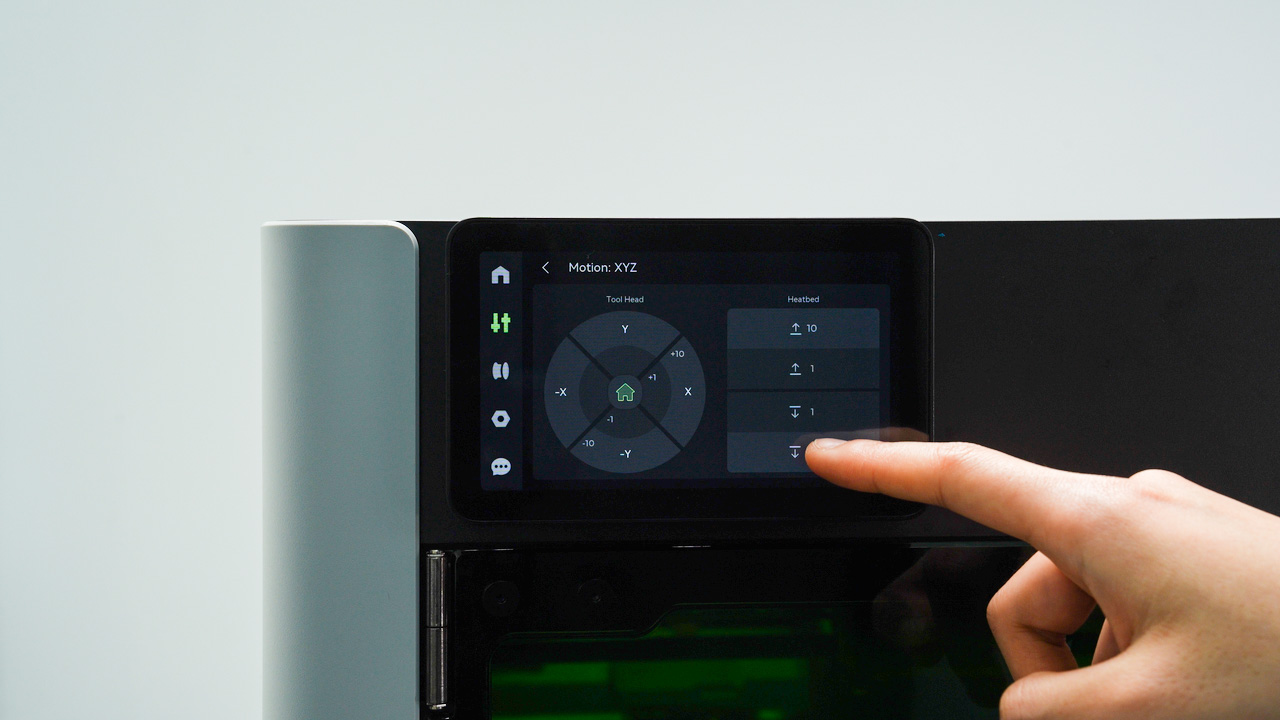

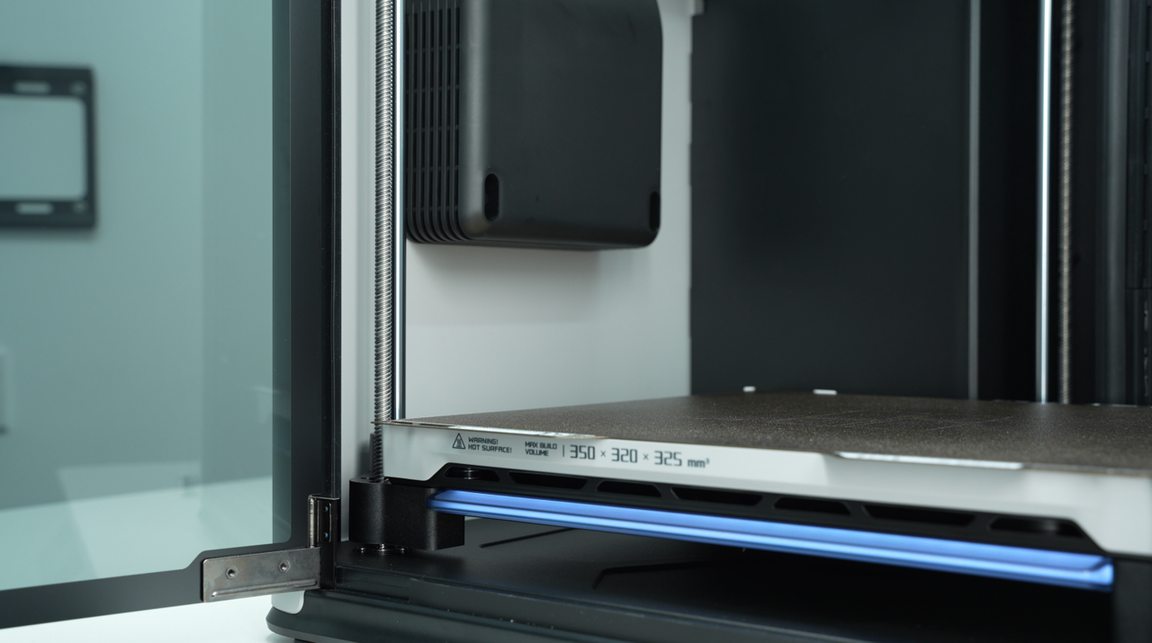

Baje la cama caliente a través de la pantalla para facilitar el desarme del cabezal. Asegúrese de que el hotend esté a temperatura ambiente y luego apague la impresora.

Paso 2: Retirar el tubo PTFE y la cubierta frontal del cabezal

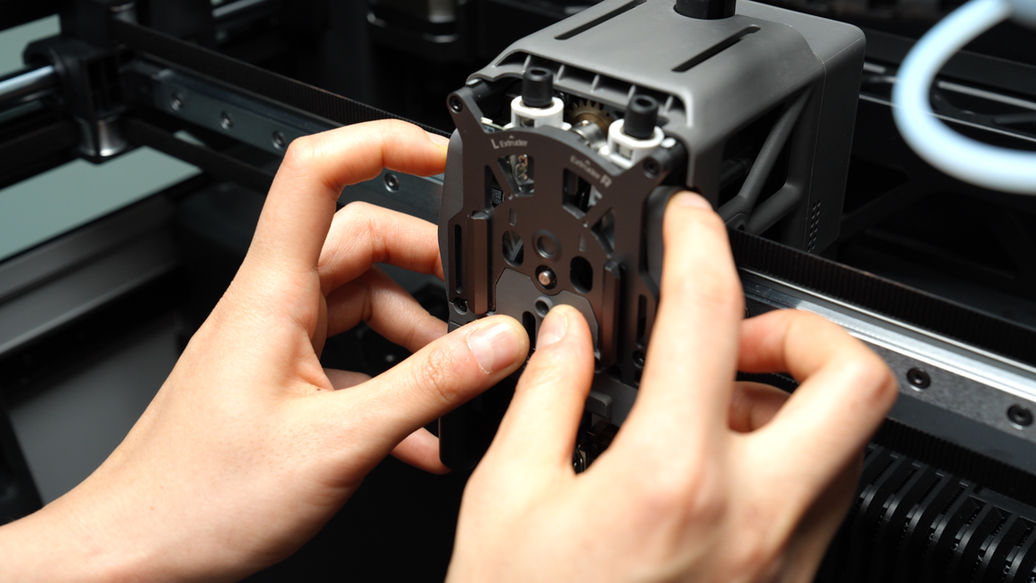

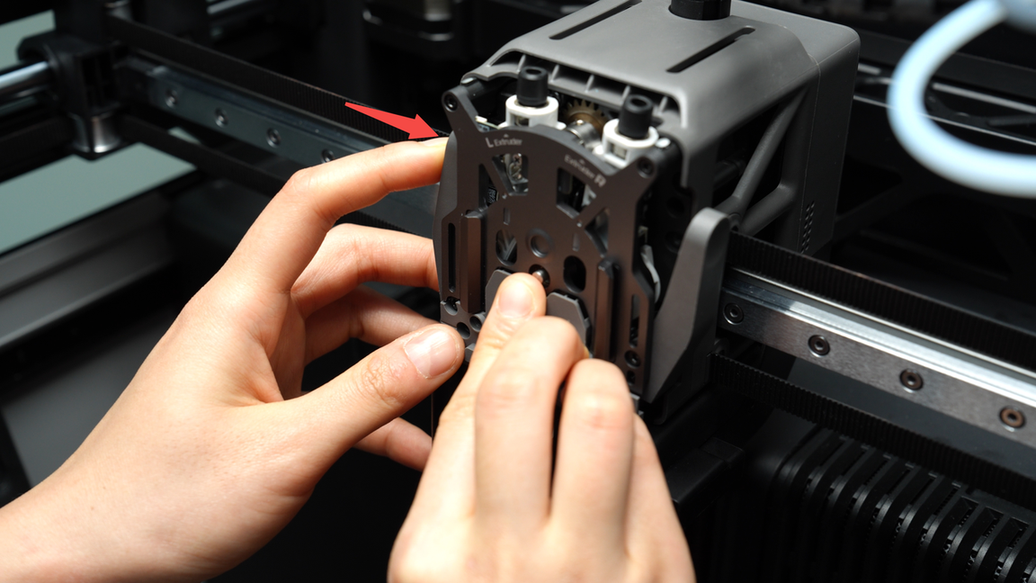

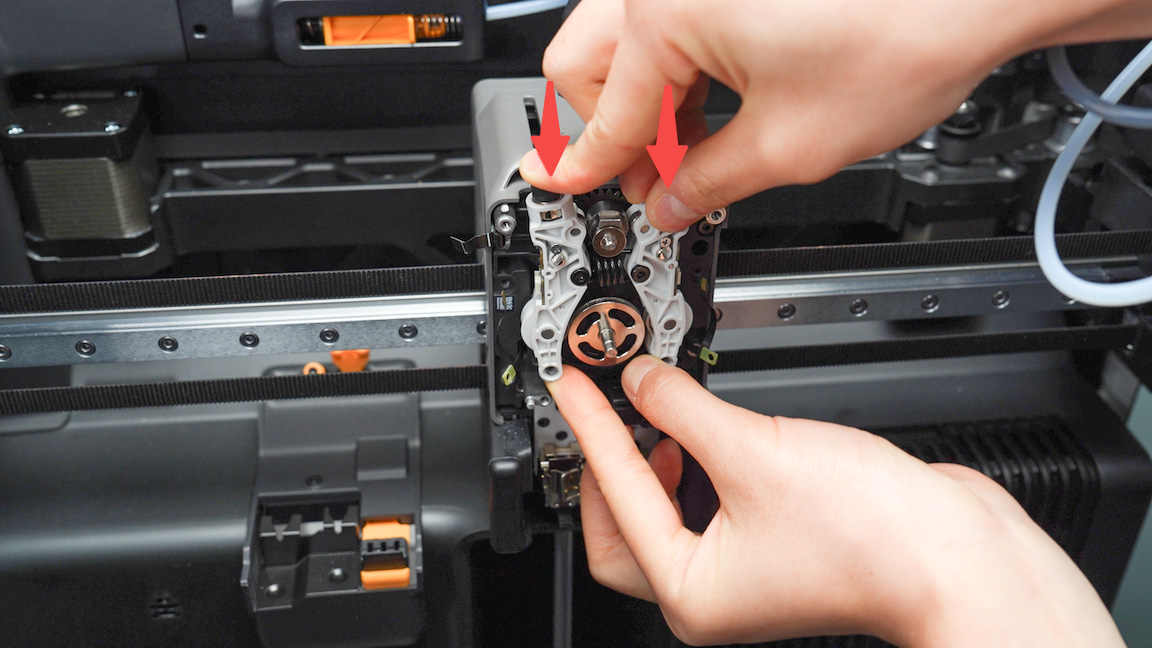

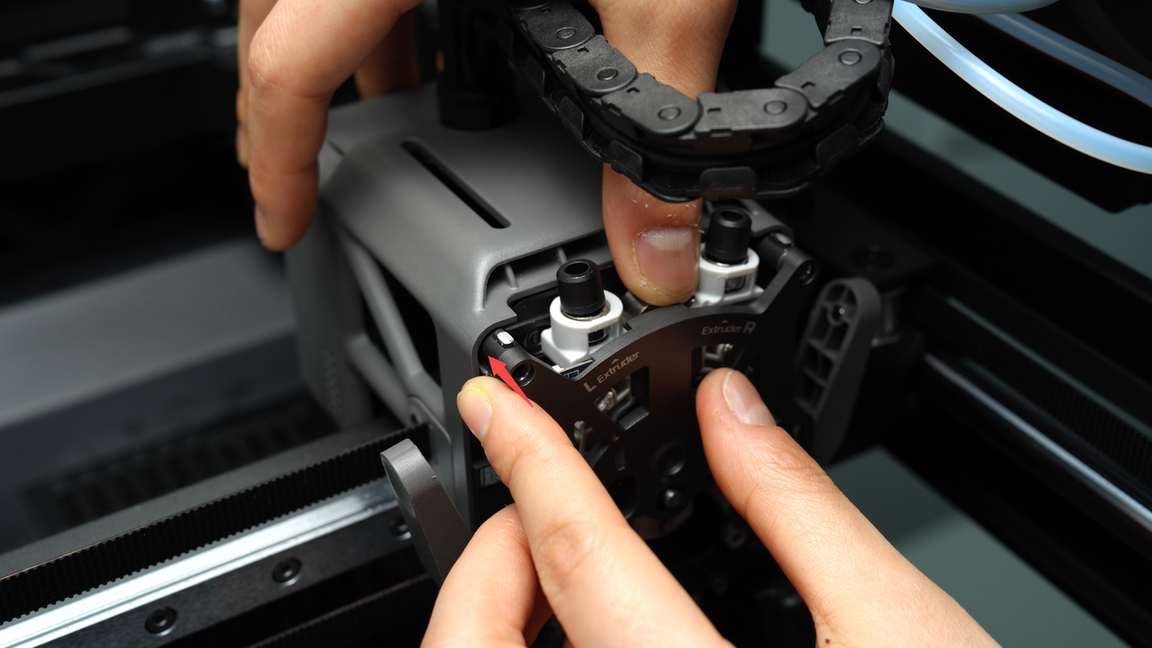

Apretar las dos esquinas superiores de la cubierta frontal del cabezal y levantar hacia arriba para retirar la cubierta.

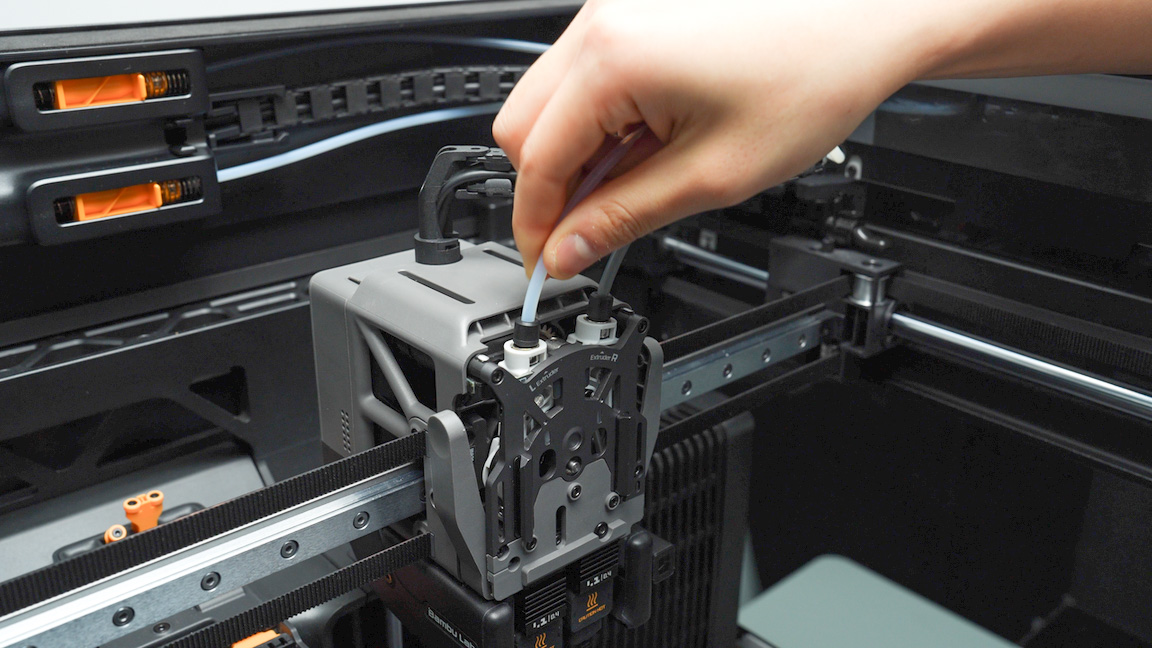

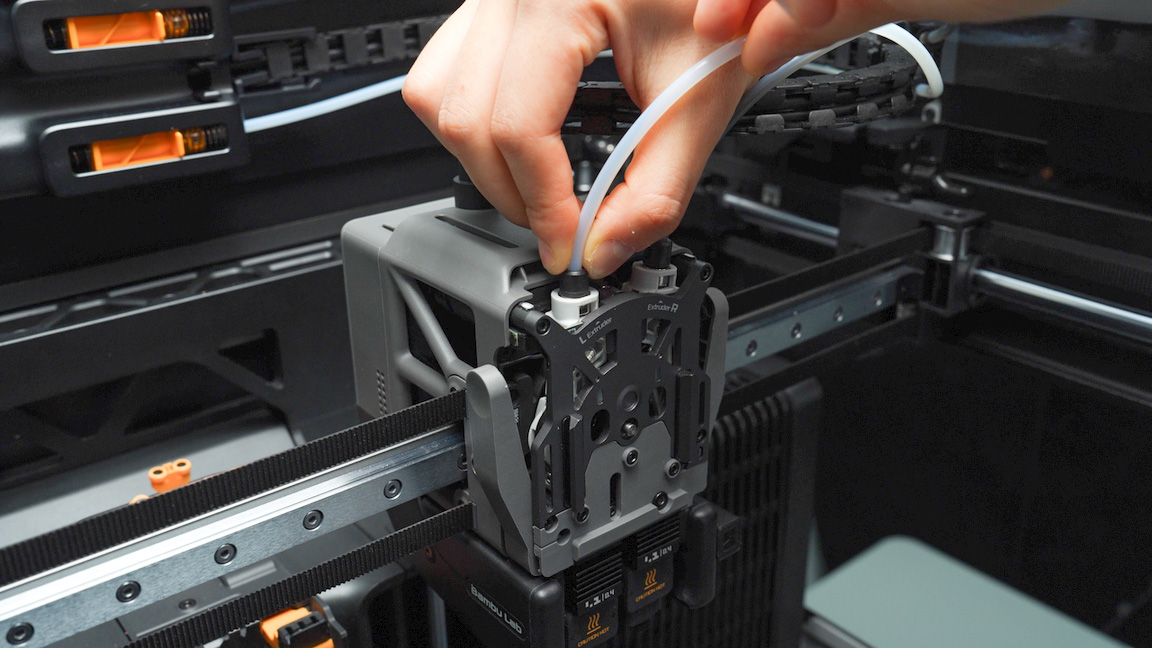

De manera simétrica, presione hacia abajo el anillo negro exterior para desbloquear los dos conectores del extrusor, liberando el tubo PTFE.

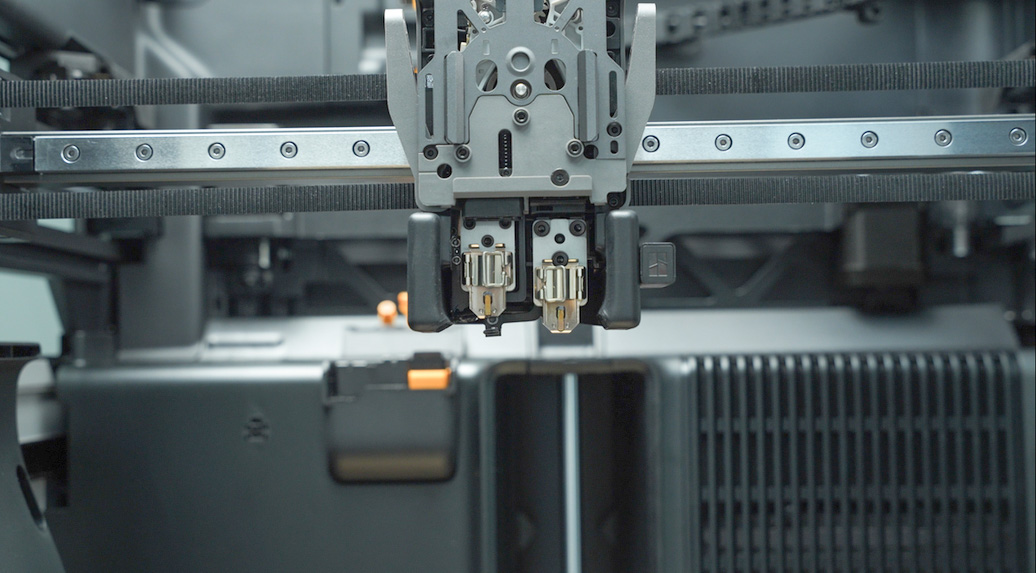

Paso 3: Retirar los hotends izquierdo y derecho

El bloqueador de flujo se encuentra en la barra de conexión de elevación y se mueve izquierda y derecha al alternar la barra de conexión. Si necesita retirar un hotend pero el bloqueador de flujo lo bloquea, debe mover primero la palanca del bloqueador de flujo para despejar el camino antes de desarmar, evitando doblar accidentalmente el bloqueador de flujo al retirar el hotend. Al alternar, el bloqueador de flujo puede no moverse completamente a su posición debido al límite de inclinación de la palanca. En este caso, es necesario un movimiento brusco seguido de un ajuste fino para asegurar que el bloqueador de flujo esté completamente en su lugar.

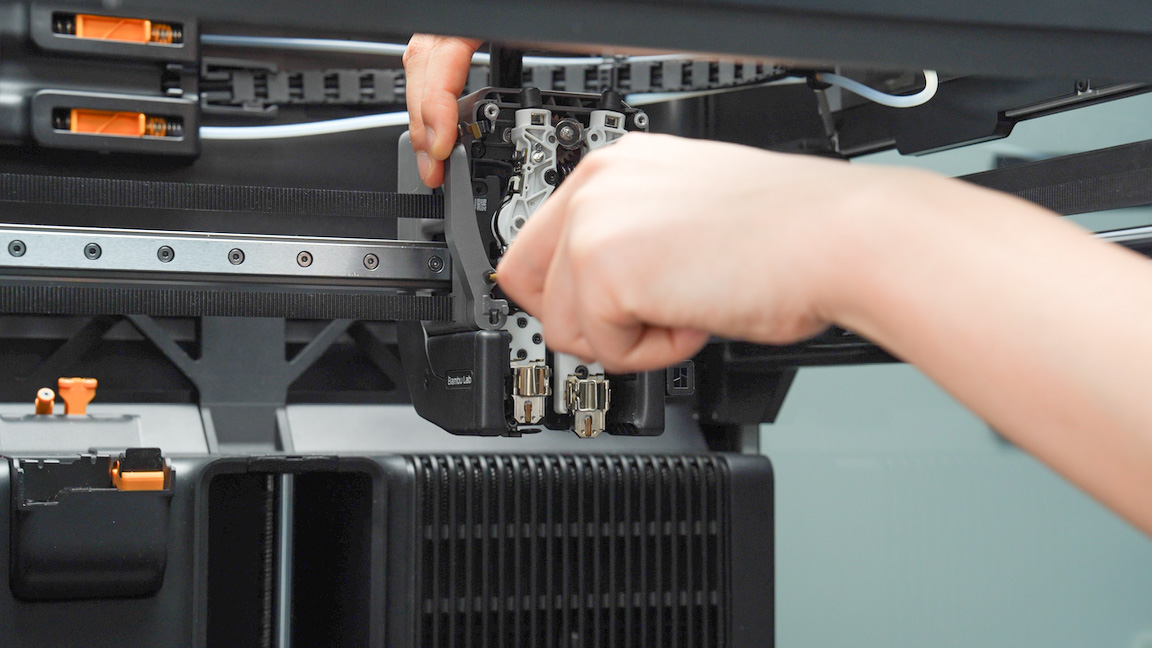

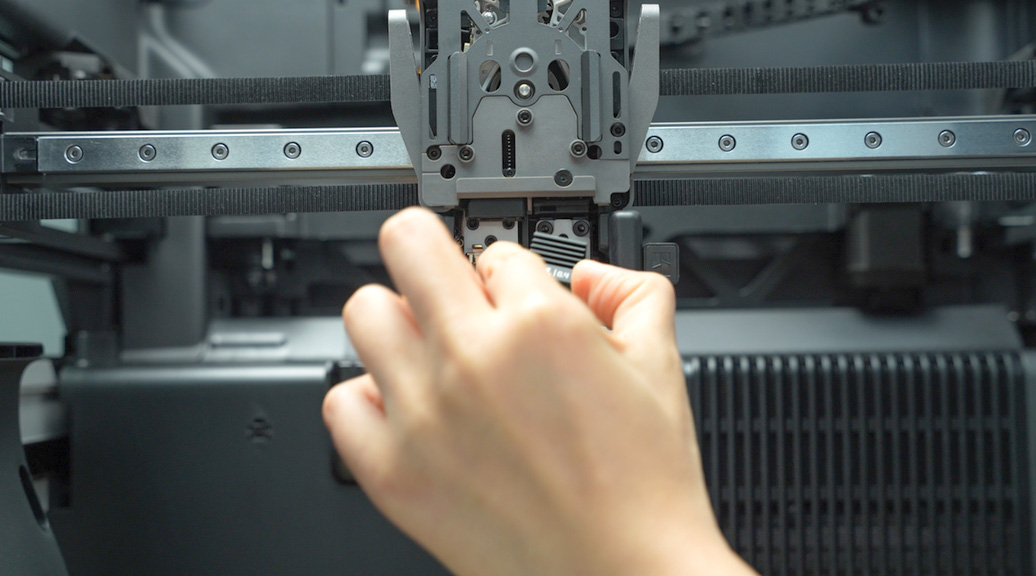

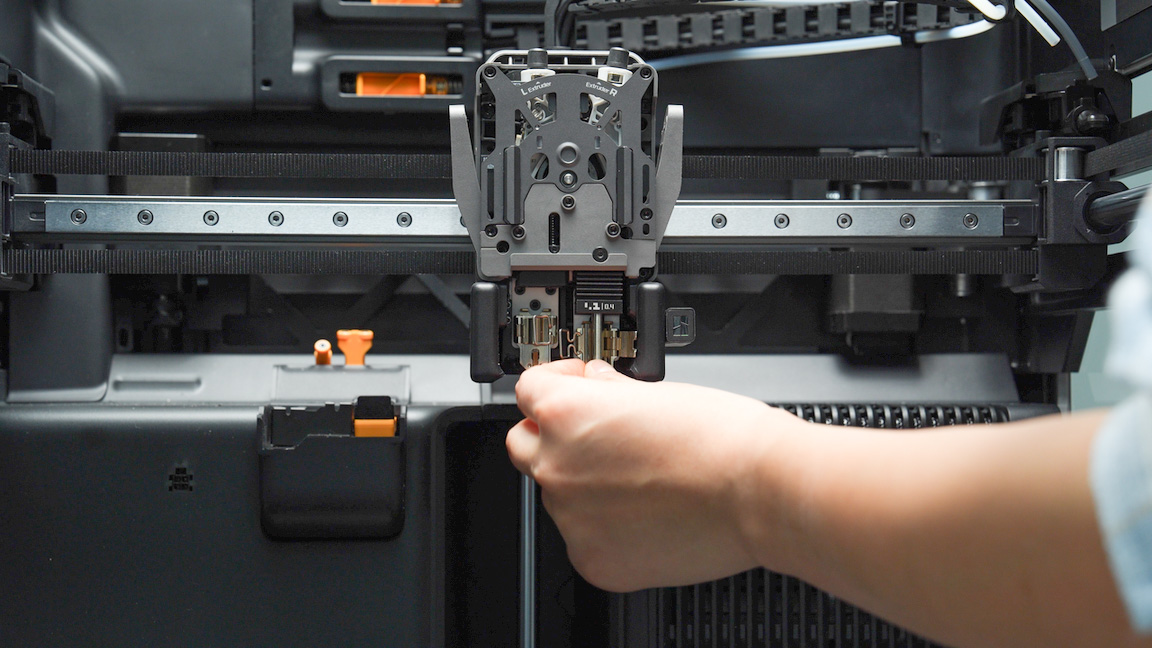

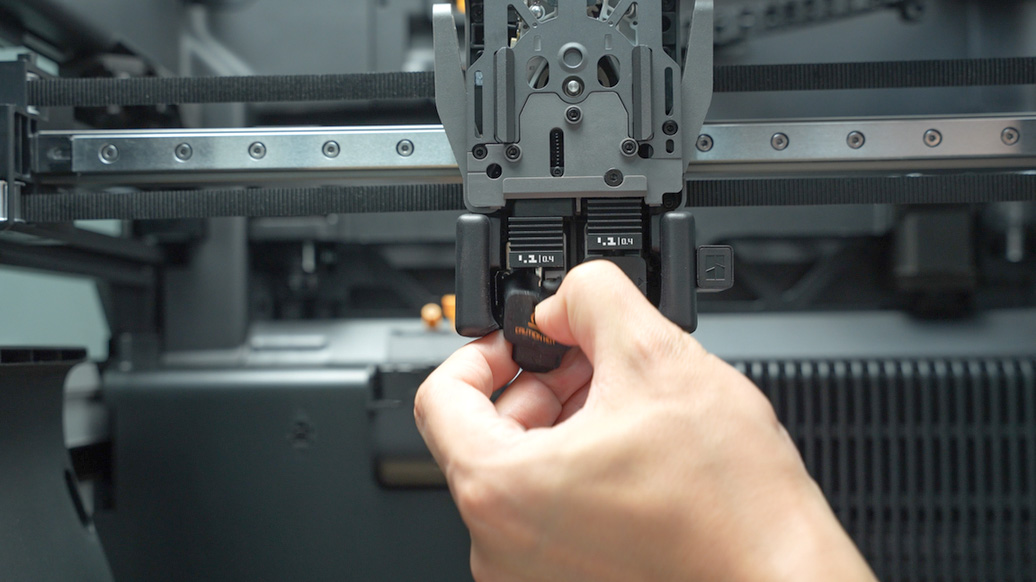

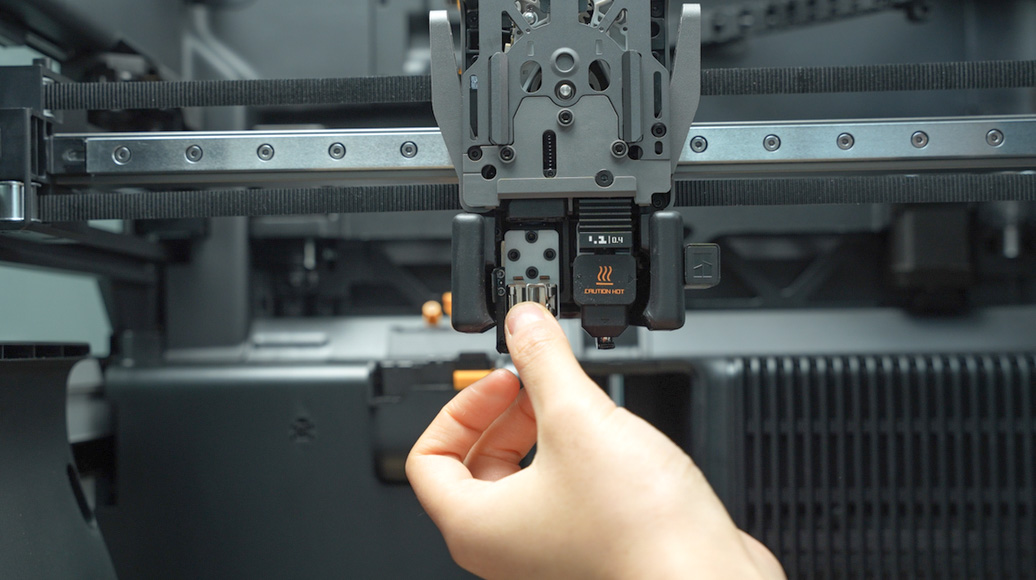

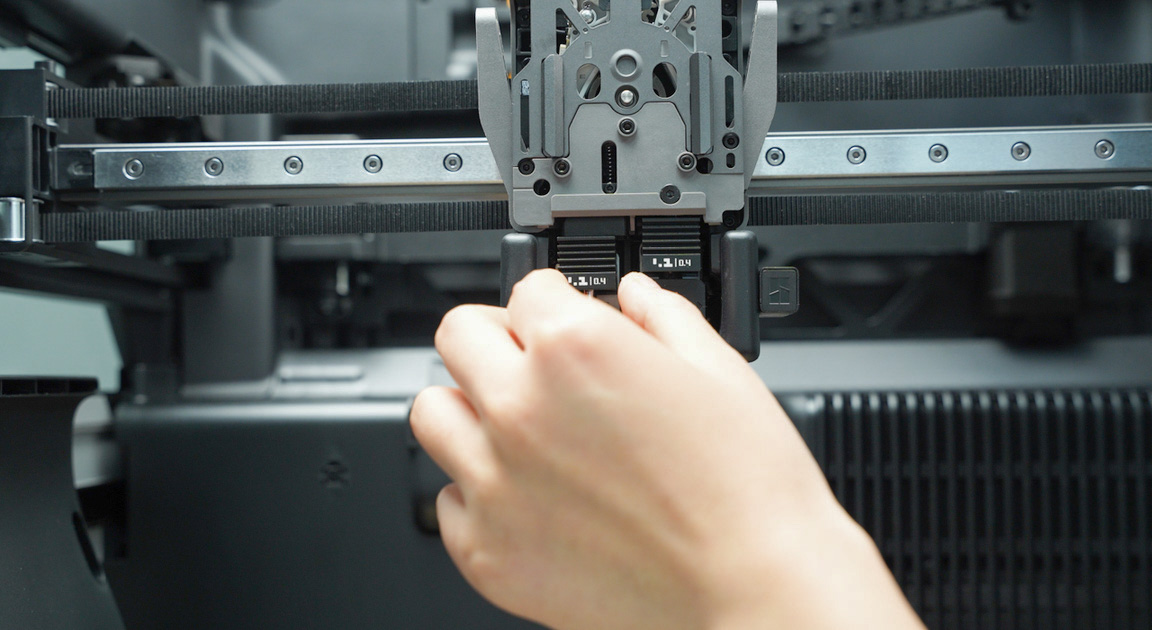

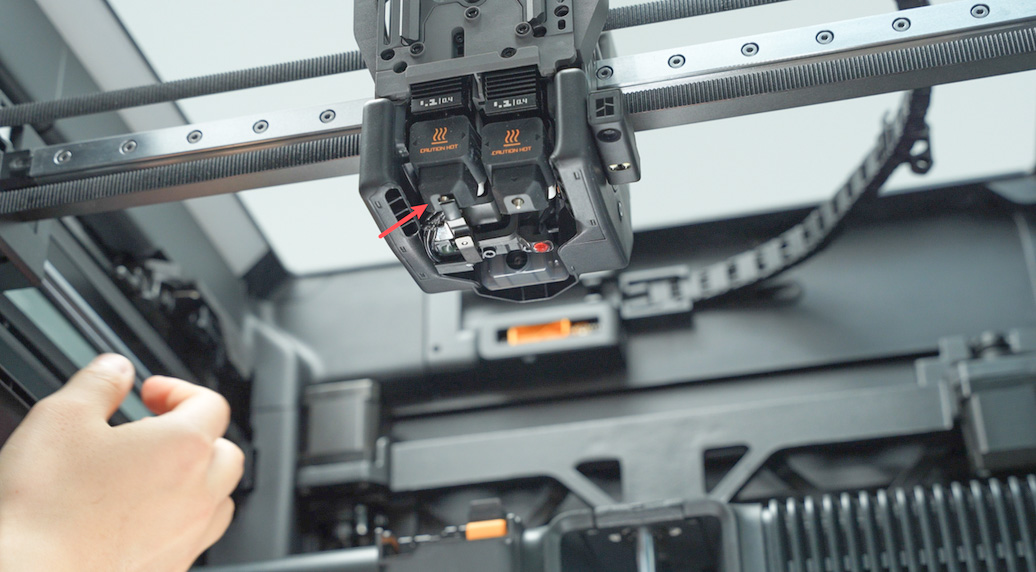

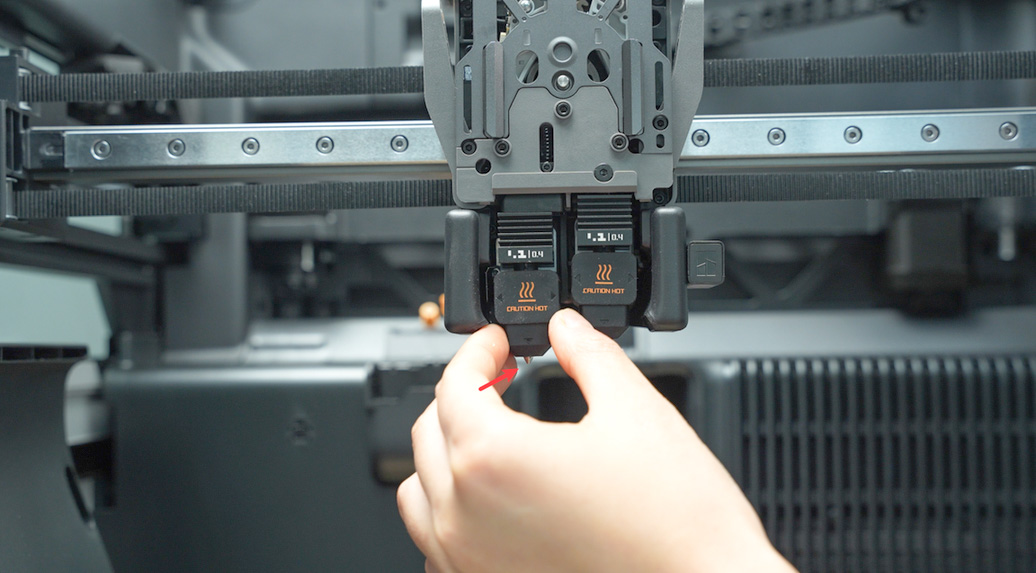

Antes de comenzar a retirar los hotends, presione los cortadores de ambos lados para cortar el filamento, facilitando su retiro. Retire la funda de silicona del hotend que no esté bloqueada por el bloqueador de flujo, desbloquee el pasador para retirar el hotend y pre-bloquee el pasador del conjunto de calentamiento.

Alternar la palanca del bloqueador de flujo para mover el bloqueador de flujo al otro lado, retire la funda de silicona del hotend restante, desbloquee el pasador para retirar el hotend y pre-bloquee el pasador del conjunto de calentamiento.

Paso 4: Retirar el guía de filamento del extrusor y el cortador izquierdo

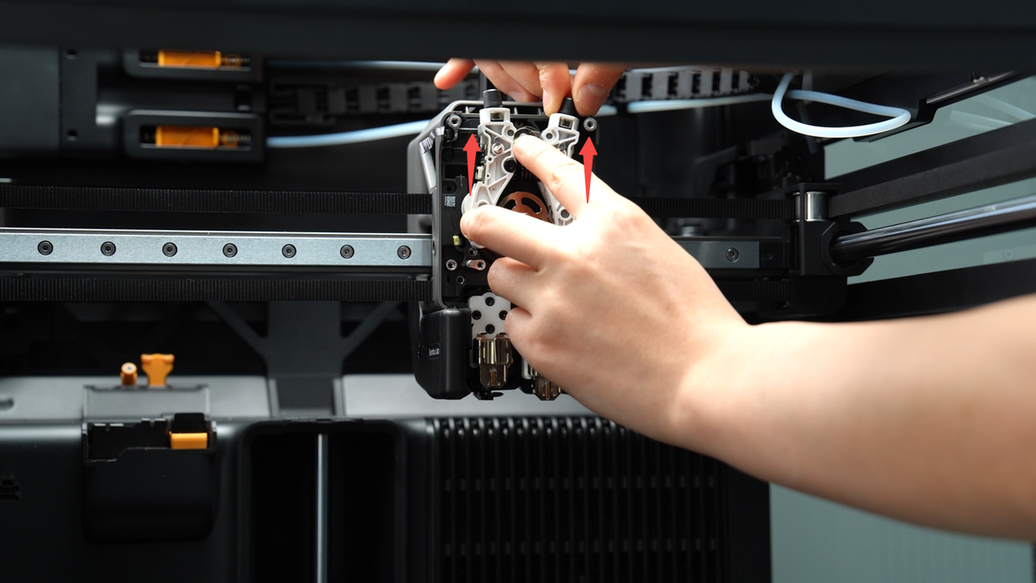

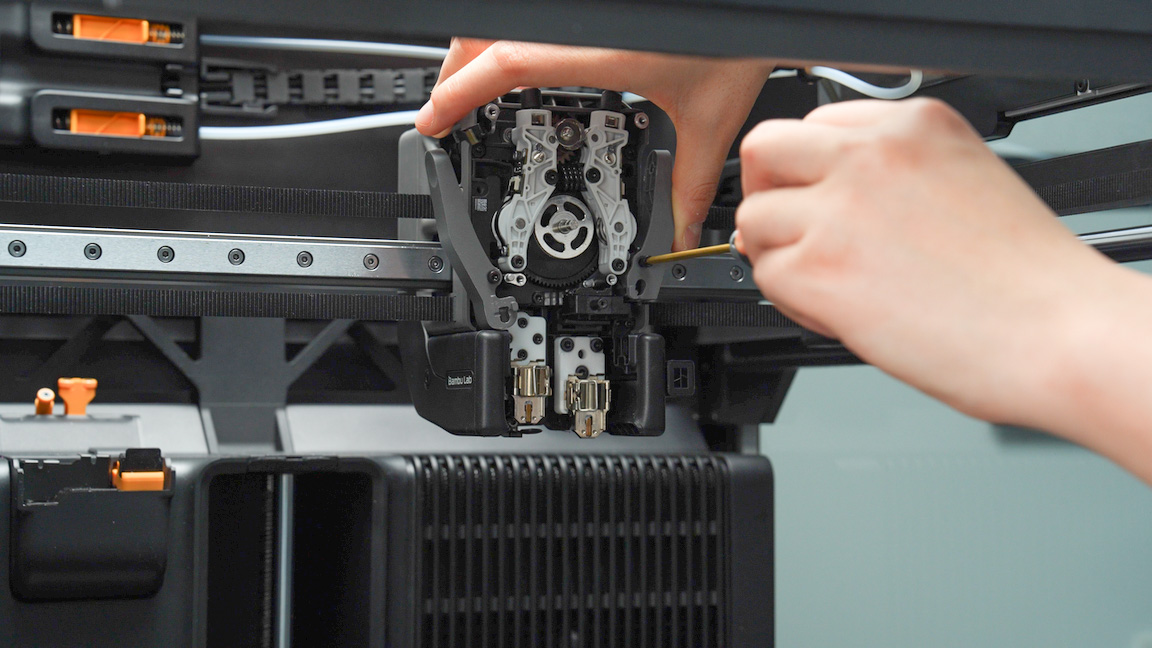

Después de desenroscar los cuatro tornillos (M2.5x7 * 3; BT2x6 * 1) del guía de filamento del extrusor, use los dedos para presionar hacia arriba el conector negro del hotend mientras simultáneamente presiona hacia abajo la palanca del cortador izquierdo para liberarlo ligeramente de la ranura de apertura cerca del tornillo del cortador. Luego, ejerza fuerza hacia afuera desde la esquina inferior derecha del guía de filamento del extrusor para sacarlo.

El cortador izquierdo se encuentra dentro del guía de filamento del extrusor y se retirará junto con él. Tenga cuidado de almacenarlo adecuadamente para evitar perderlo.

Como se muestra en la figura a continuación, la parte guía del guía de filamento del extrusor tiene dos versiones: una con tres tornillos y otra con cuatro tornillos. Esta diferencia no tendrá impacto en el uso de la impresora.

Paso 5: Retirar la cubierta frontal del extrusor

Desenrosque los dos tornillos (M2.5x7) de la cubierta frontal del extrusor. _Tenga cuidado al retirar la cubierta frontal del extrusor para evitar que se rompa el cable FPC. _ Luego, libere el pasador del cable FPC para retirar la cubierta frontal del extrusor.

Paso 6: Retirar el cortador derecho y las palancas del cortador izquierdo y derecho

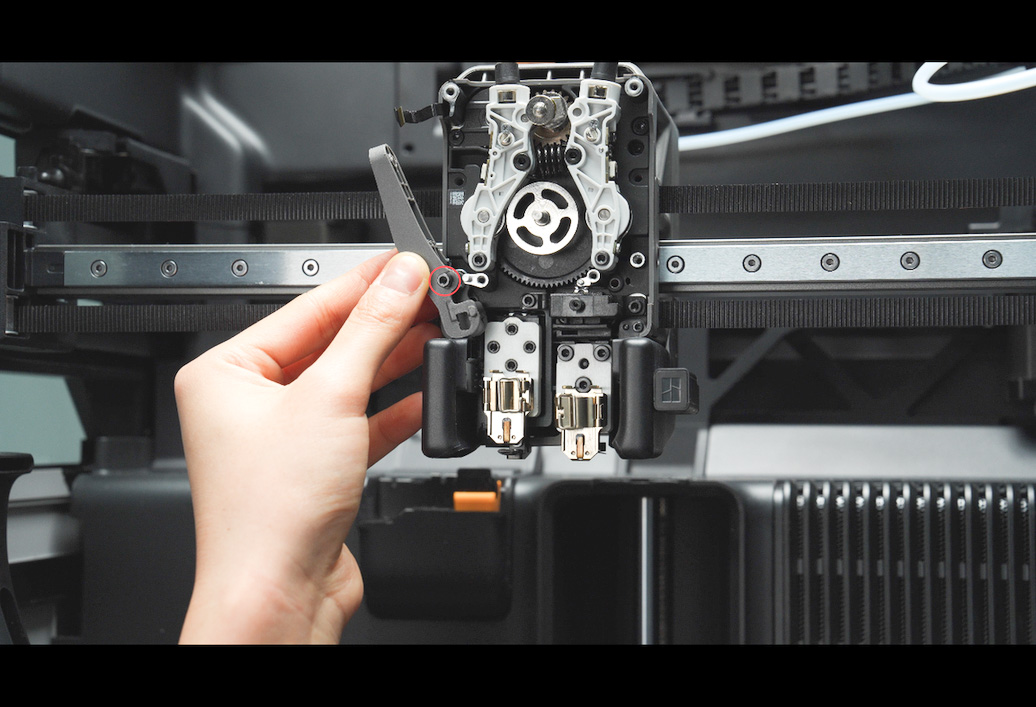

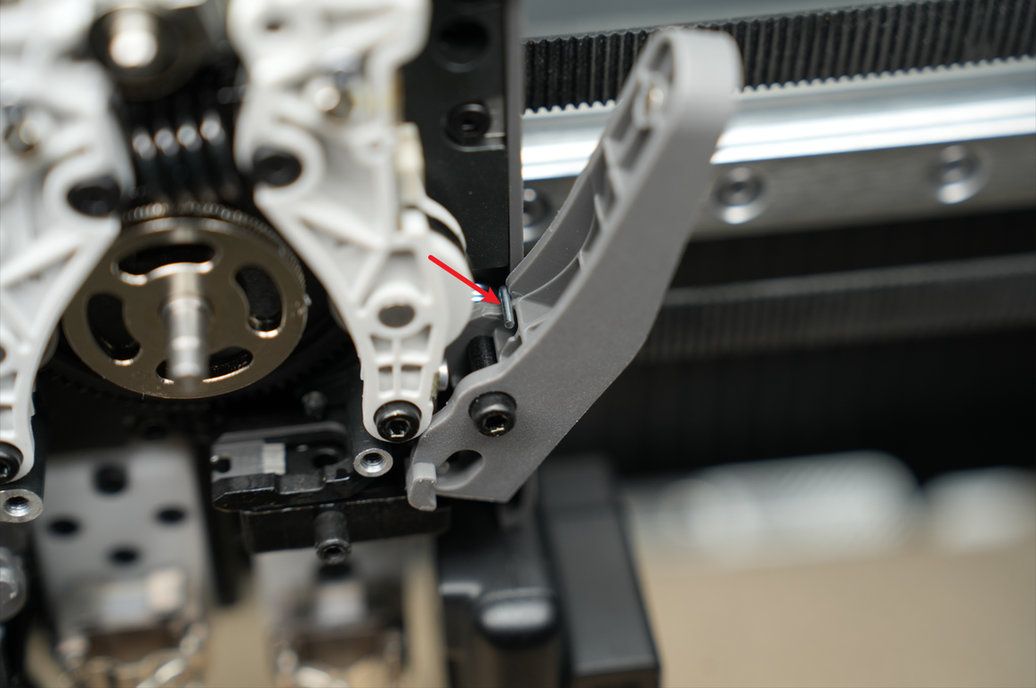

Desenrosque el tornillo (MG2.5x19x5) del cortador derecho y retire el cortador derecho y su palanca. Desenrosque el tornillo (MG2.5x19x5) del cortador izquierdo y retire la palanca izquierda. Al retirar los cortadores, recuerde almacenar cuidadosamente los resortes del cortador instalados en su interior.

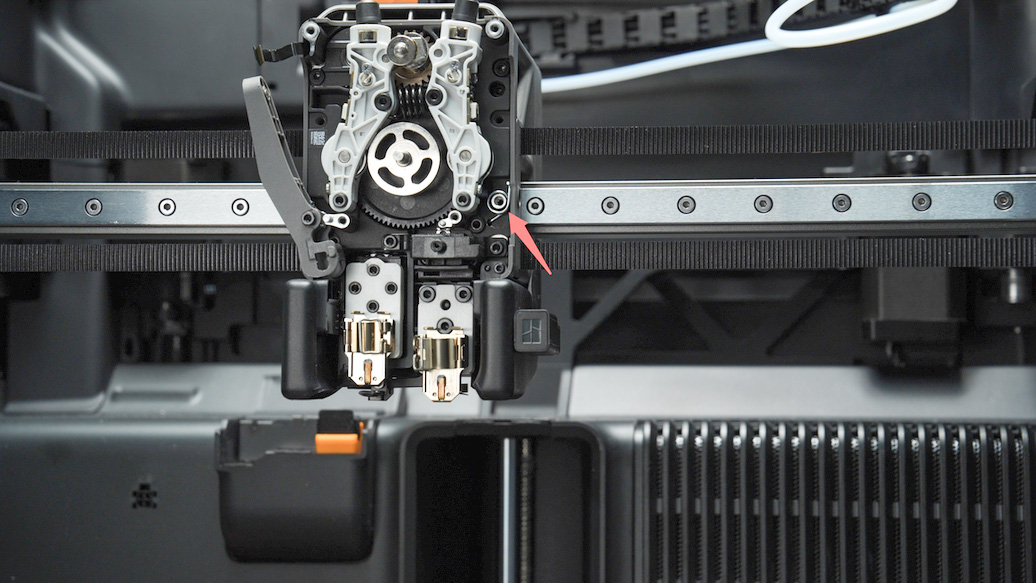

Paso 7: Aflojar los tornillos del cable del sensor Hall en los idleres del extrusor y desconectar el conector del sensor Hall.

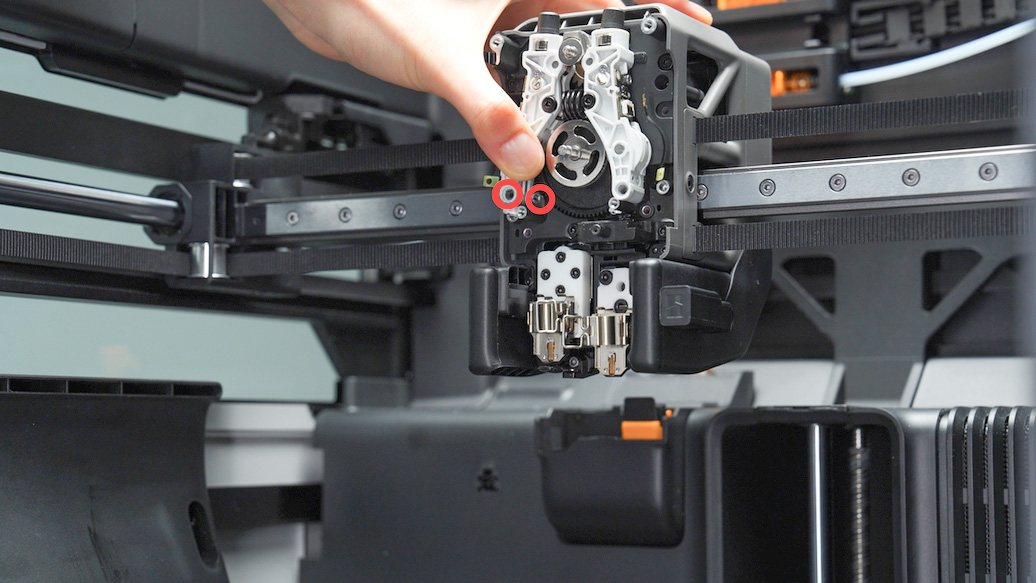

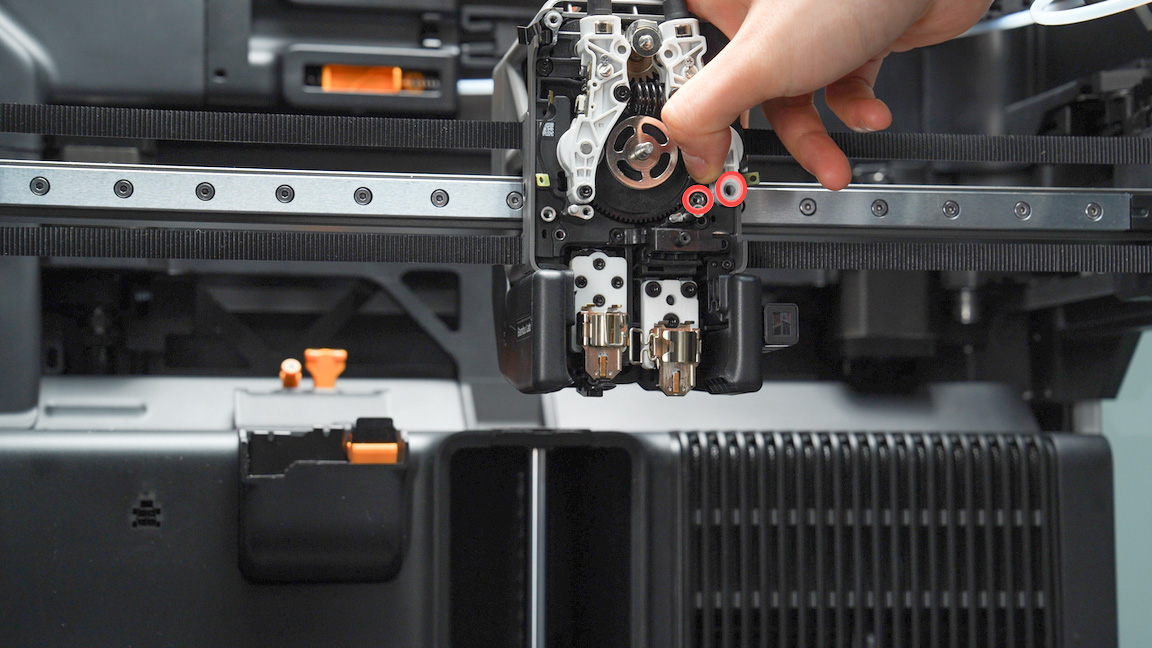

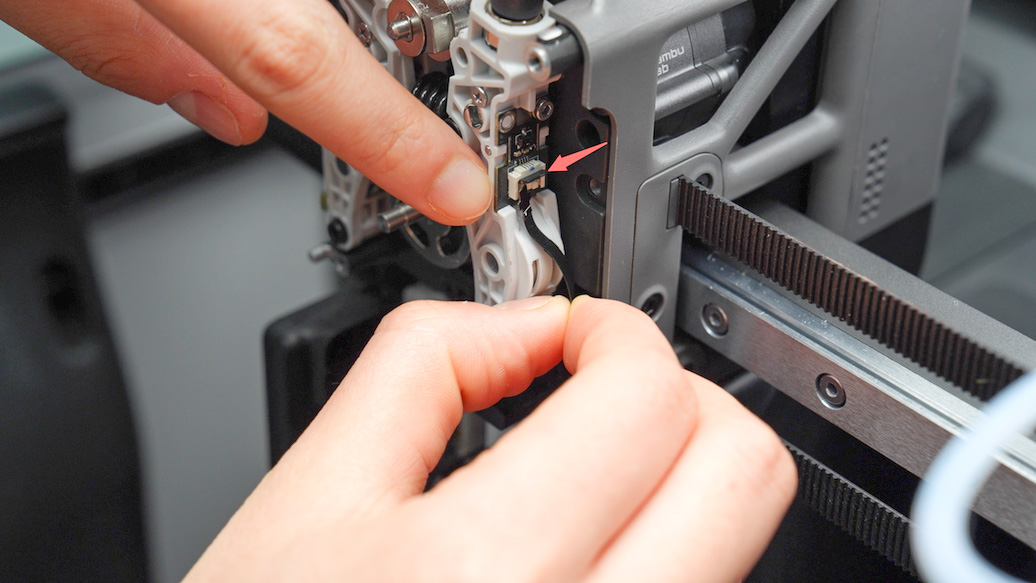

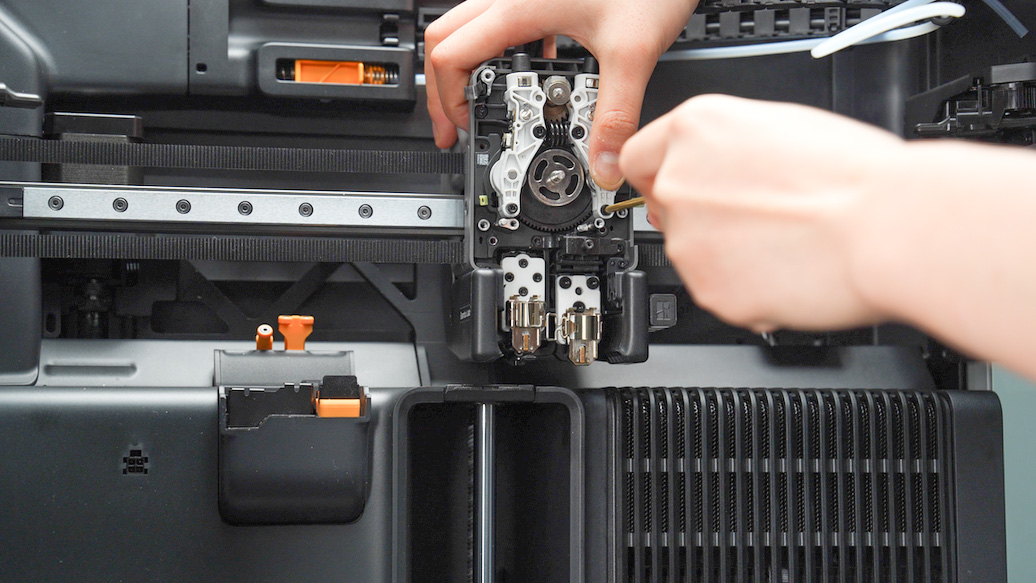

Afloje los dos tornillos del cable del sensor Hall (BT2x5) en los idleres duales del extrusor y afloje el conector del sensor Hall. Retire cuidadosamente el cable FPC del conector para evitar dañarlo.

Paso 8: Retirar los idleres duales del extrusor y la camisa de cambio del extrusor

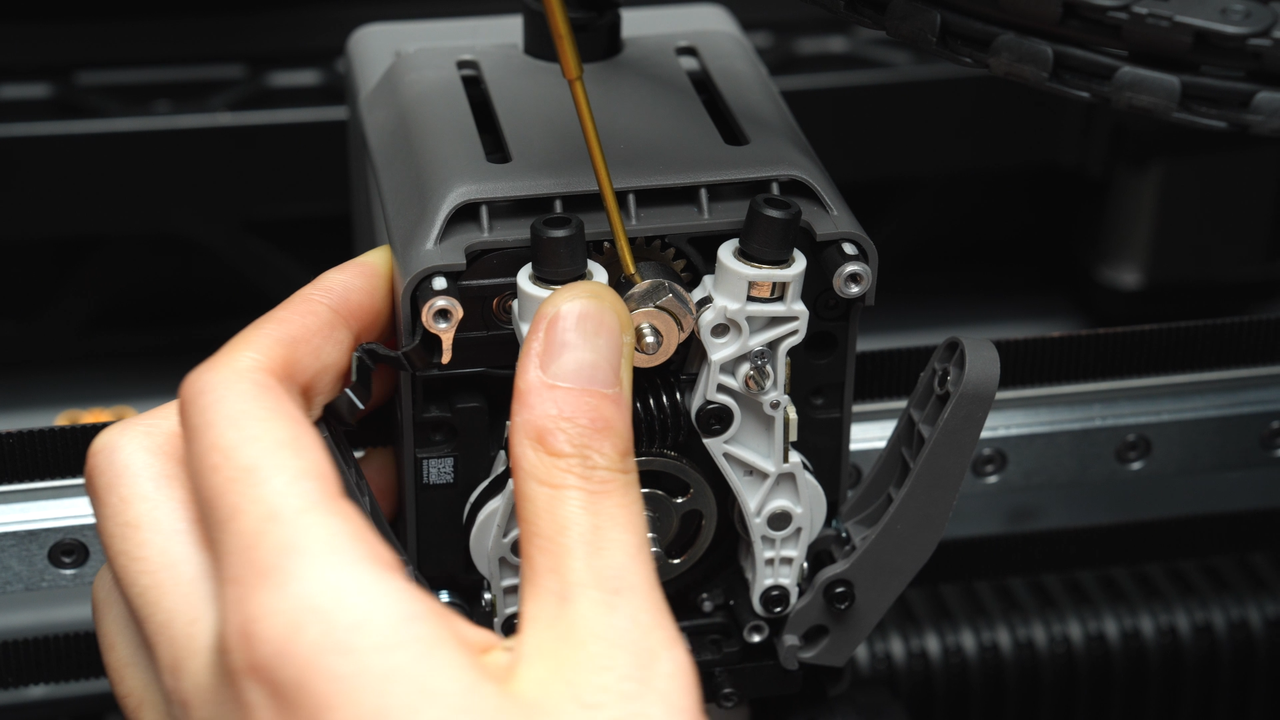

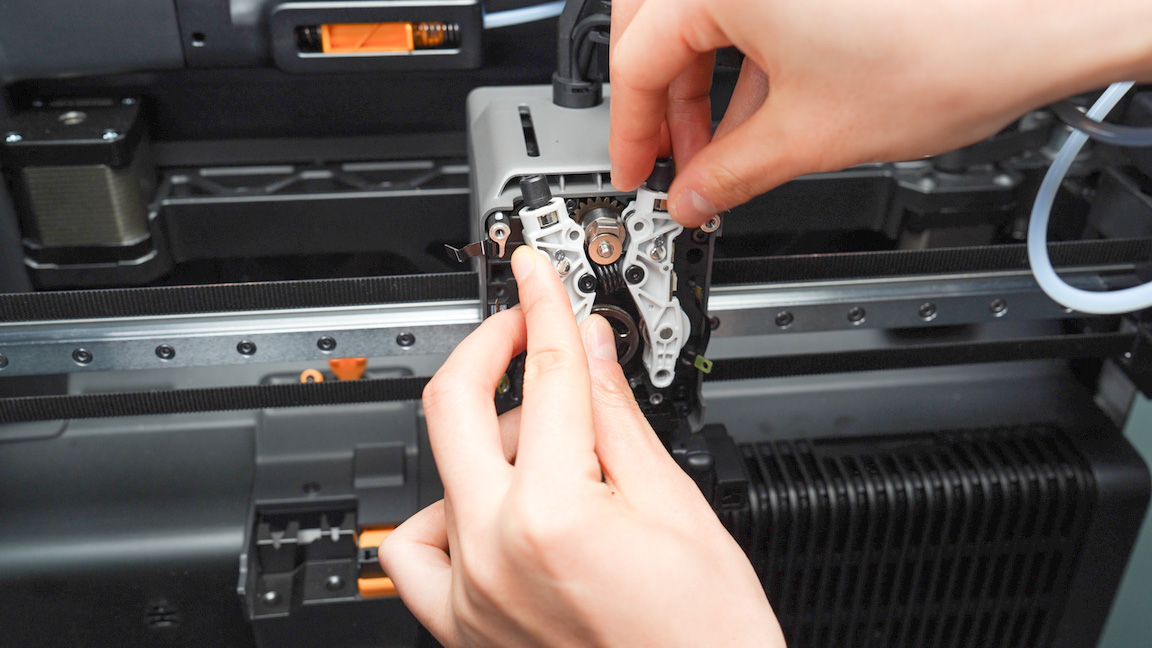

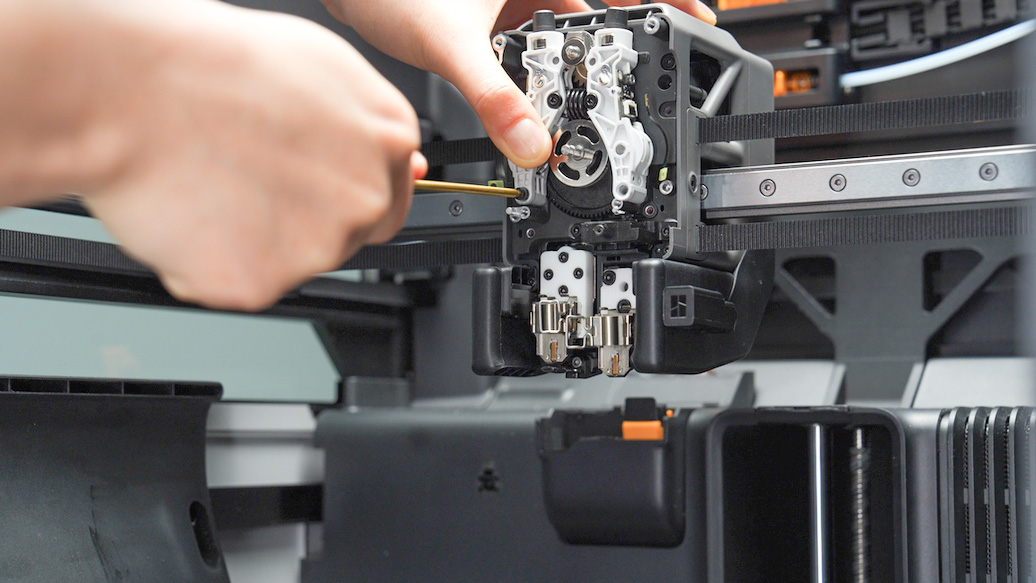

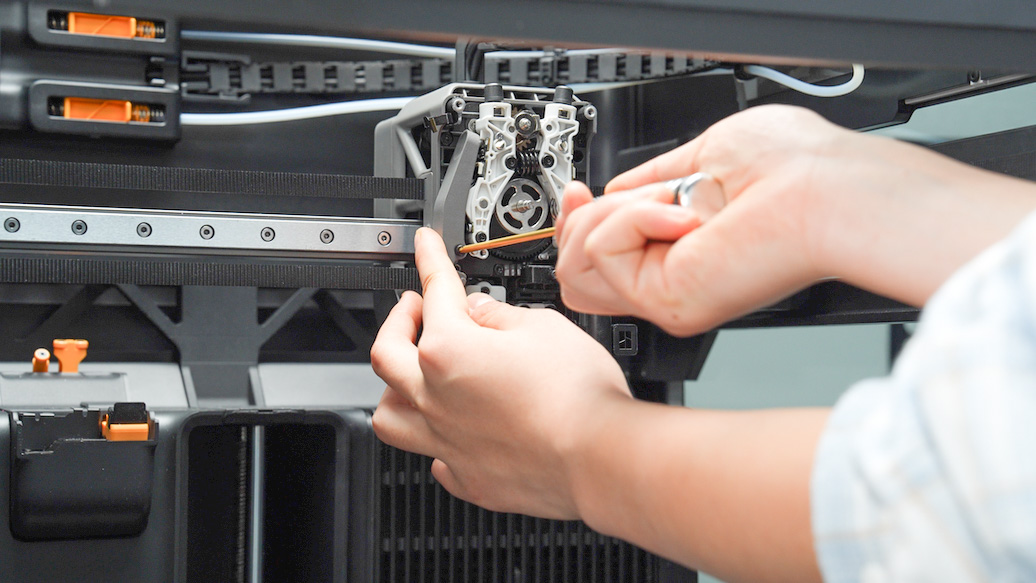

Afloje los dos tornillos fijos (M2.5x19x5) ubicados debajo de los idleres del extrusor, luego empuje suavemente los idleres del extrusor hacia arriba con la mano para retirarlos junto con la camisa de cambio del extrusor simultáneamente.

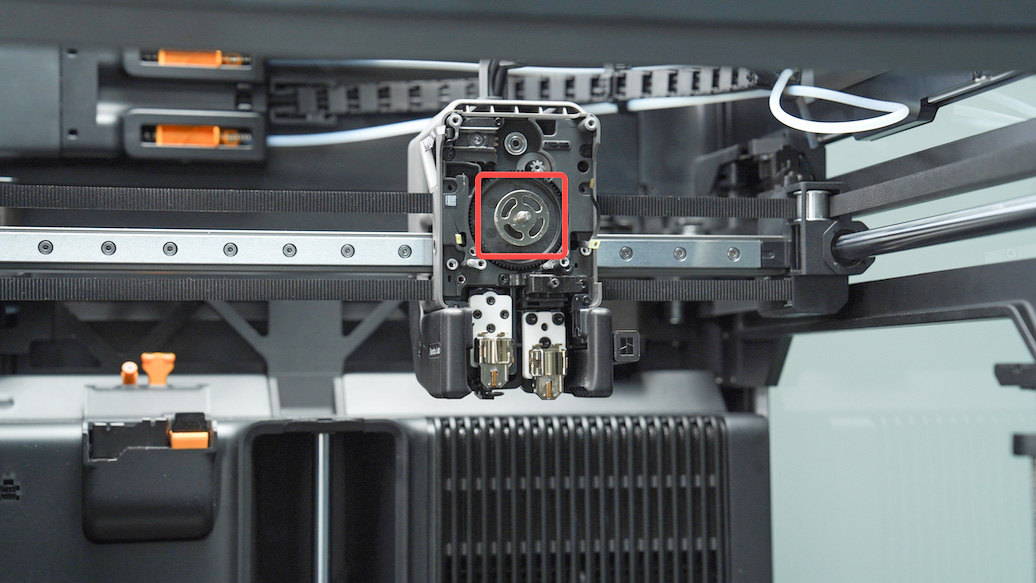

Paso 9: Retirar la rueda del extrusor

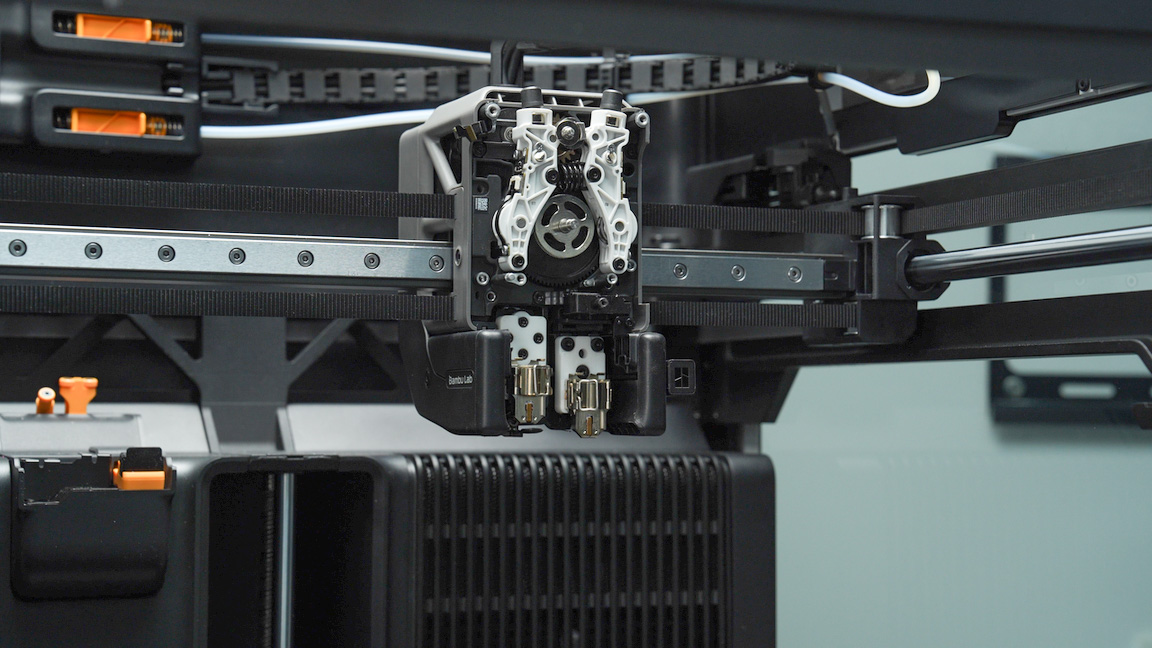

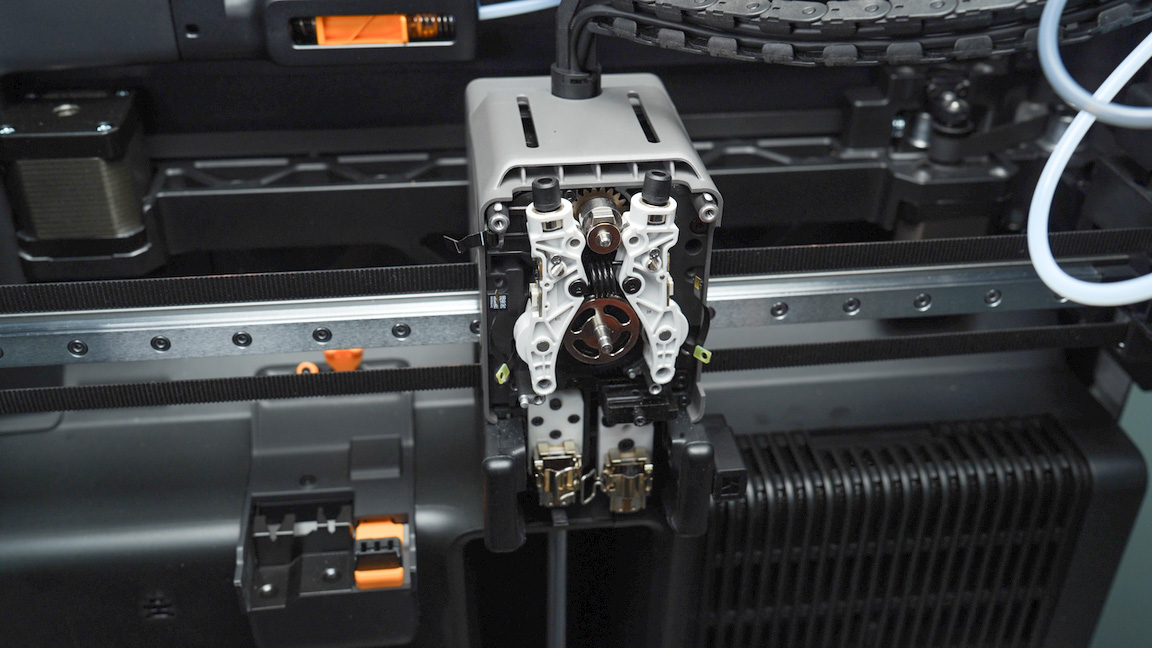

Por último, retire la rueda del extrusor.

Pasos de ensamblaje

Paso 1: Instalar la rueda del extrusor

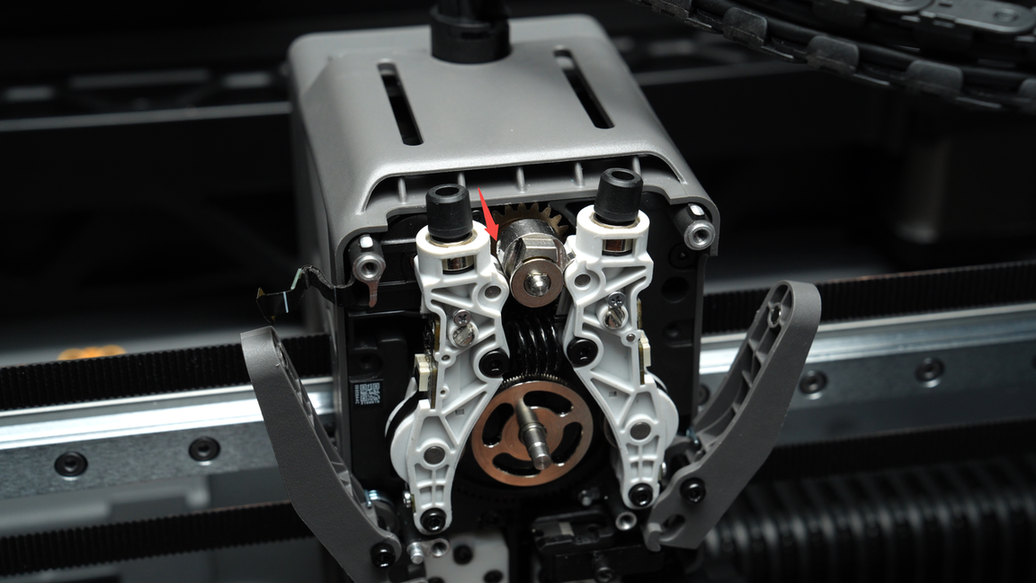

Vuelva a instalar la rueda del extrusor en la ranura de la rueda.

Paso 2: Instalar la camisa de cambio del extrusor y los idleres duales del extrusor

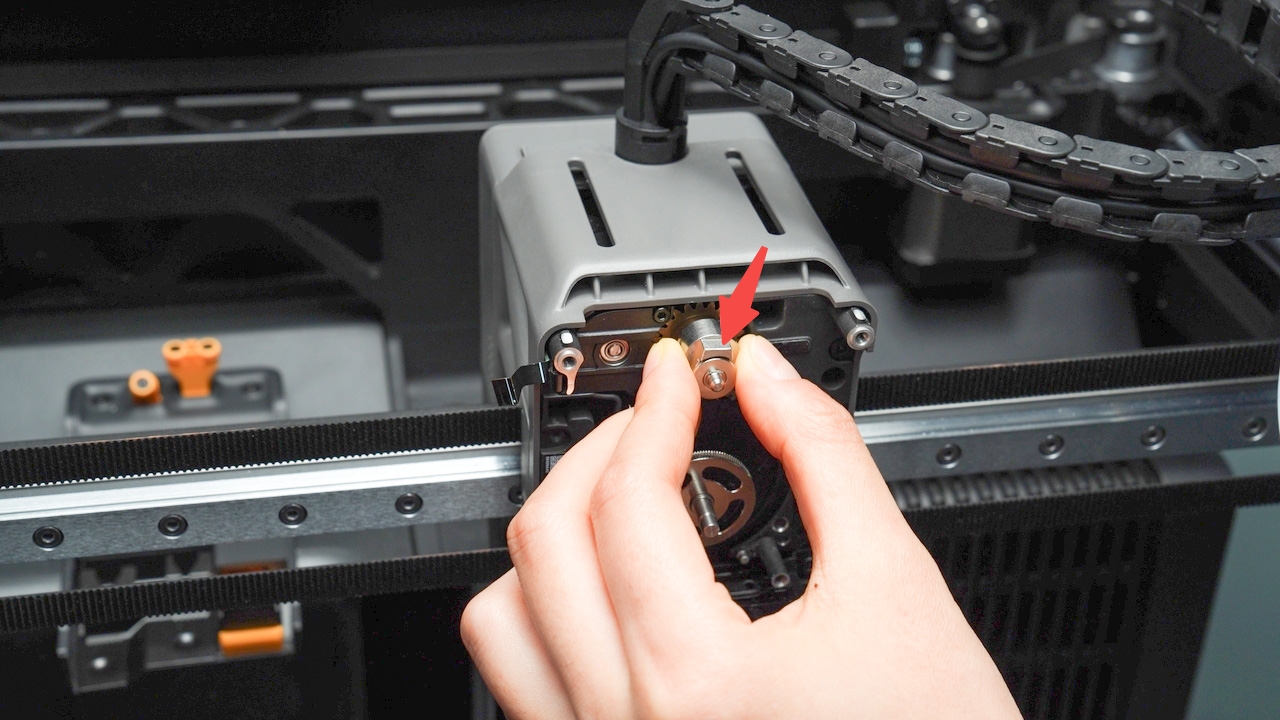

Primero vuelva a instalar la camisa de cambio del extrusor, asegurándose de que la superficie plana de la imagen inferior esté horizontal. Una desviación de aproximadamente 5 grados hacia la izquierda o derecha es aceptable, no es necesario que esté perfectamente nivelada.

Inserte el resorte de los idleres del extrusor en la ubicación debajo de la camisa, alineando arco con arco. Luego presione firmemente hacia abajo los idleres del extrusor. Cuando escuche un sonido de "clic" indicando un ajuste correcto, los idleres del extrusor están instalados correctamente.

Para instalar los tornillos fijos izquierdo y derecho de los idleres (M2.5x19x5), alinee los agujeros de los idleres con los de la estructura antes de ajustar suavemente los tornillos. También puede tirar ligeramente hacia adelante los idleres del extrusor para mejorar la visibilidad de los agujeros de los tornillos desde el lado.

Al instalar el tornillo del idler izquierdo, evite ajustarlo completamente para mantener cierta movilidad en el idler derecho, facilitando la inserción del tornillo del idler derecho. Una vez ajustado completamente el tornillo del idler derecho, proceda a ajustar nuevamente el tornillo del idler izquierdo.

Paso 3: Volver a insertar los conectores de las placas Hall izquierda y derecha y ajustar los tornillos del cable del sensor Hall

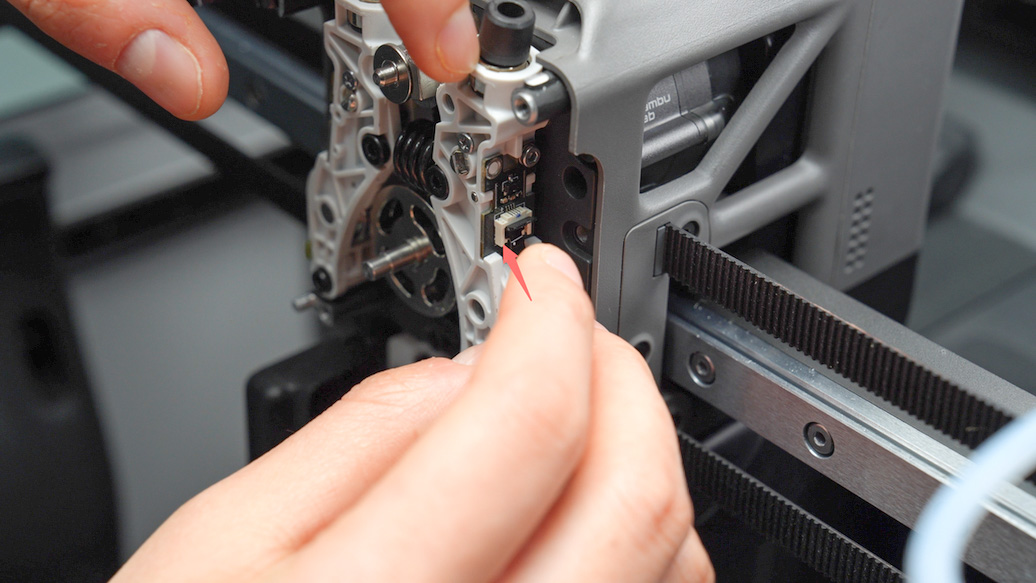

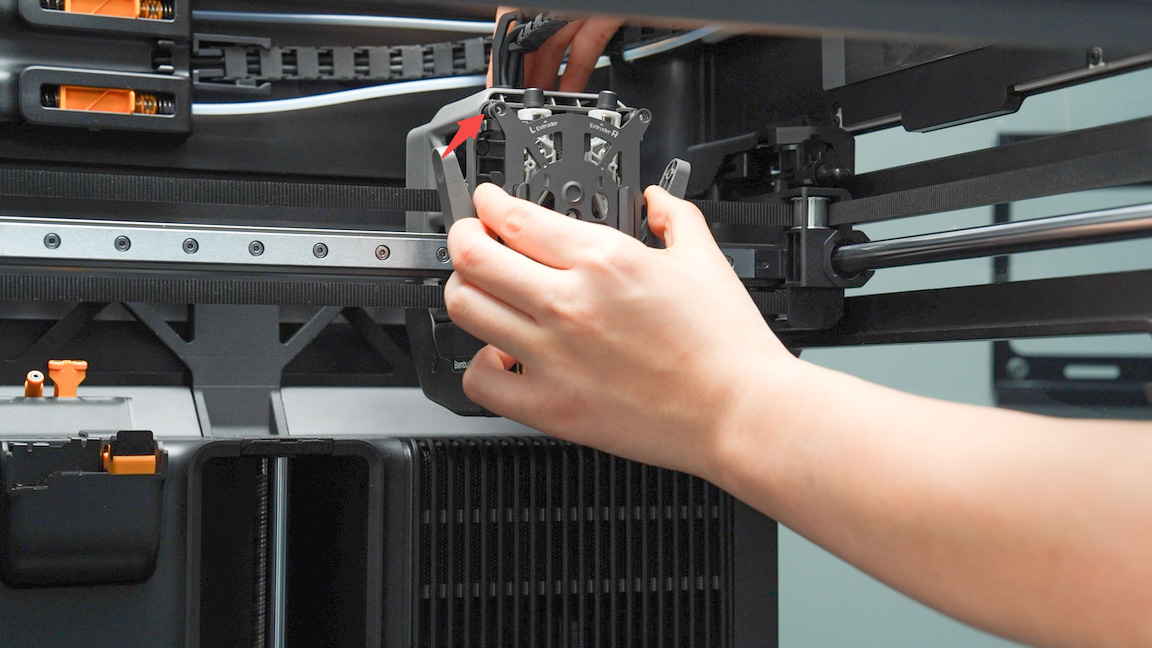

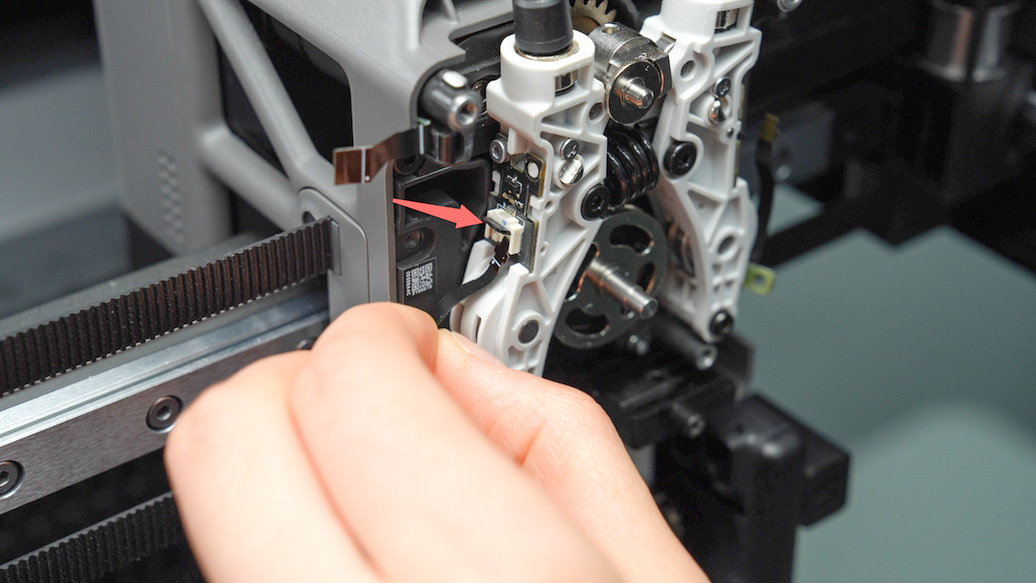

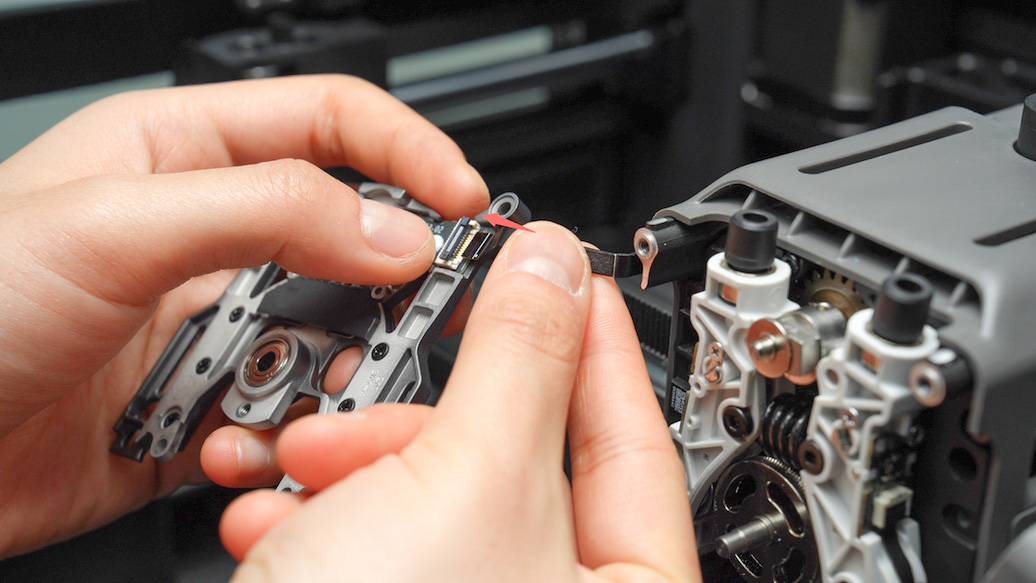

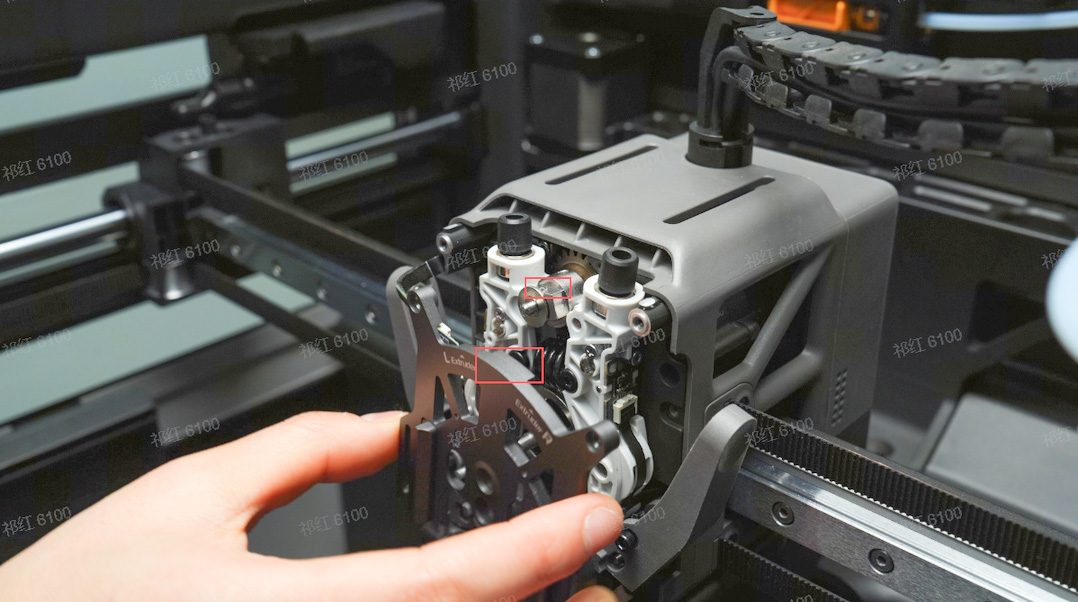

Vuelva a insertar el cable FPC en el conector de la placa del sensor Hall, asegurándose de que el extremo del cable FPC esté completamente insertado antes de cerrar el conector. La línea blanca en el cable FPC debe estar en posición horizontal, indicando que el cable FPC está insertado correctamente.

Ajuste los tornillos del cable del sensor Hall (BT2x5) en los idleres del extrusor.

Paso 4: Instalar el cortador derecho y las palancas izquierda y derecha del cortador

Vuelva a instalar el resorte del cortador izquierdo, alinee los agujeros de la palanca con los agujeros de los tornillos, luego ajuste los tornillos (MG2.5x19x5). Al instalar la palanca del cortador izquierdo, el brazo superior del resorte de torsión izquierdo debe apoyarse en la palanca del cortador izquierdo.

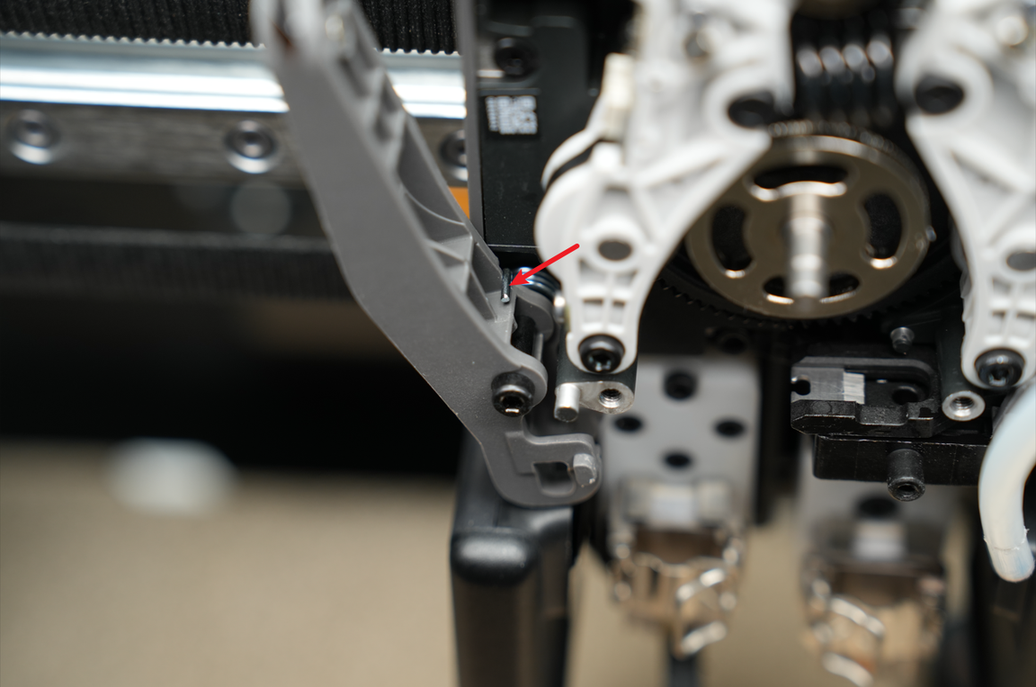

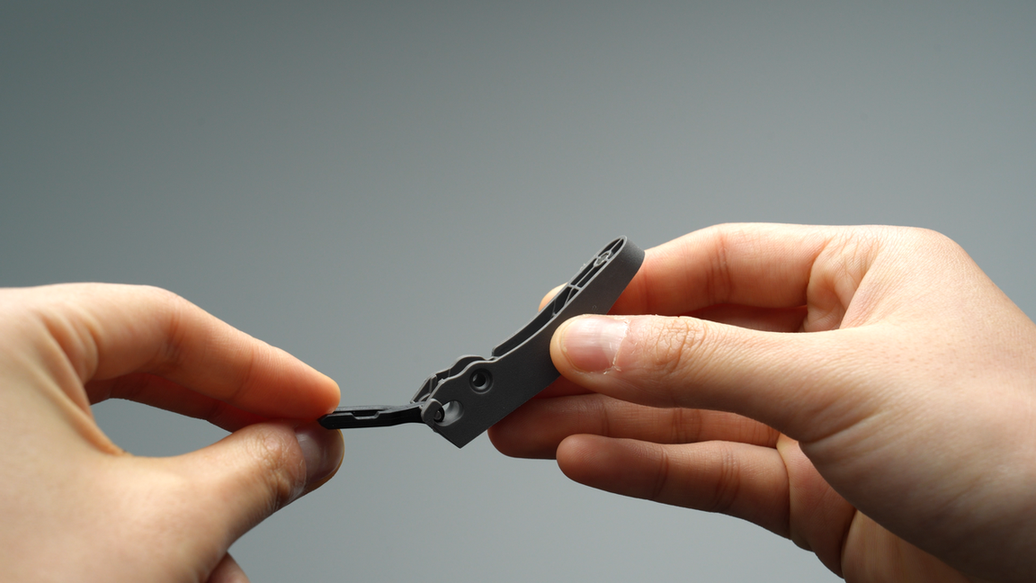

Tenga en cuenta distinguir entre los resortes izquierdo y derecho del cortador y las palancas izquierda y derecha del cortador. El brazo superior del resorte de torsión izquierdo está posicionado hacia la izquierda, mientras que el brazo superior del resorte de torsión derecho está posicionado hacia la derecha. La palanca del cortador izquierdo es más larga que la palanca del cortador derecho.

Si los tornillos del cortador se ajustan demasiado, puede causar que el cortador se atasque. En tal situación, simplemente afloje ligeramente los tornillos para resolver el problema.

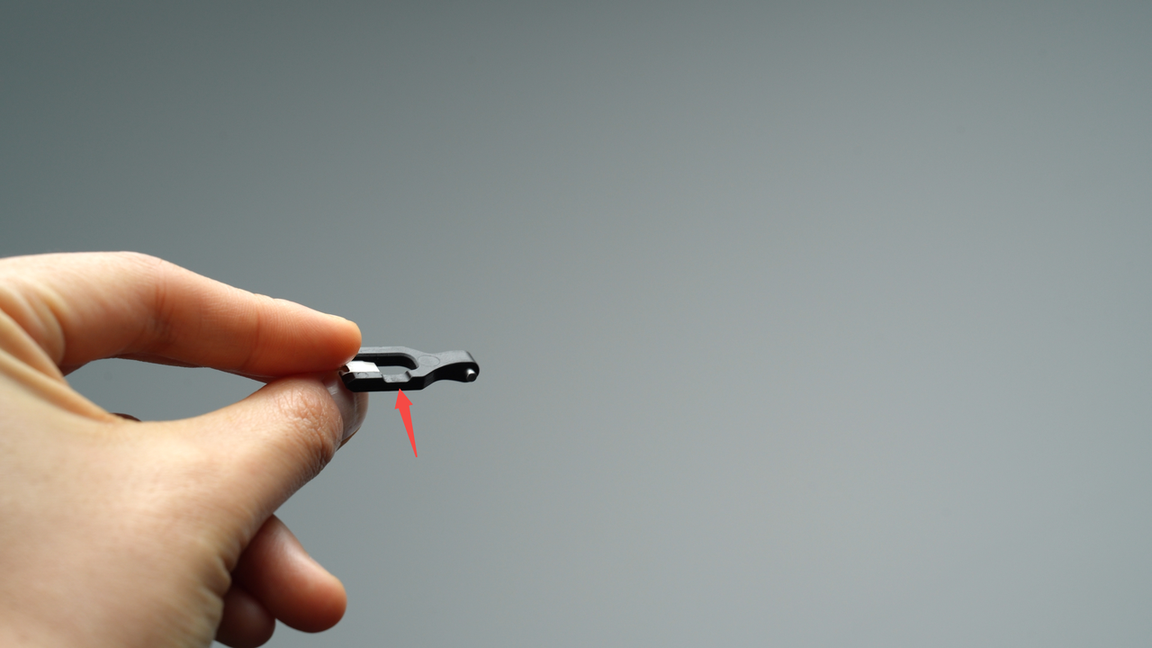

A continuación, instale el cortador derecho y la palanca del cortador derecho (tenga en cuenta que la hoja del cortador en sí no distingue entre izquierda y derecha). Al instalar el cortador, asegúrese de que la muesca del cortador esté orientada hacia arriba, luego colóquelo en la ranura de corte de la palanca.

Vuelva a instalar el resorte del cortador derecho, alinee los agujeros de la palanca del cortador derecho con los agujeros de los tornillos, luego ajuste el tornillo (MG2.5x19x5). Al instalar la palanca del cortador derecho, el brazo superior del resorte de torsión derecho debe apoyarse en la palanca del cortador derecho.

Paso 5: Instalar la cubierta frontal del extrusor

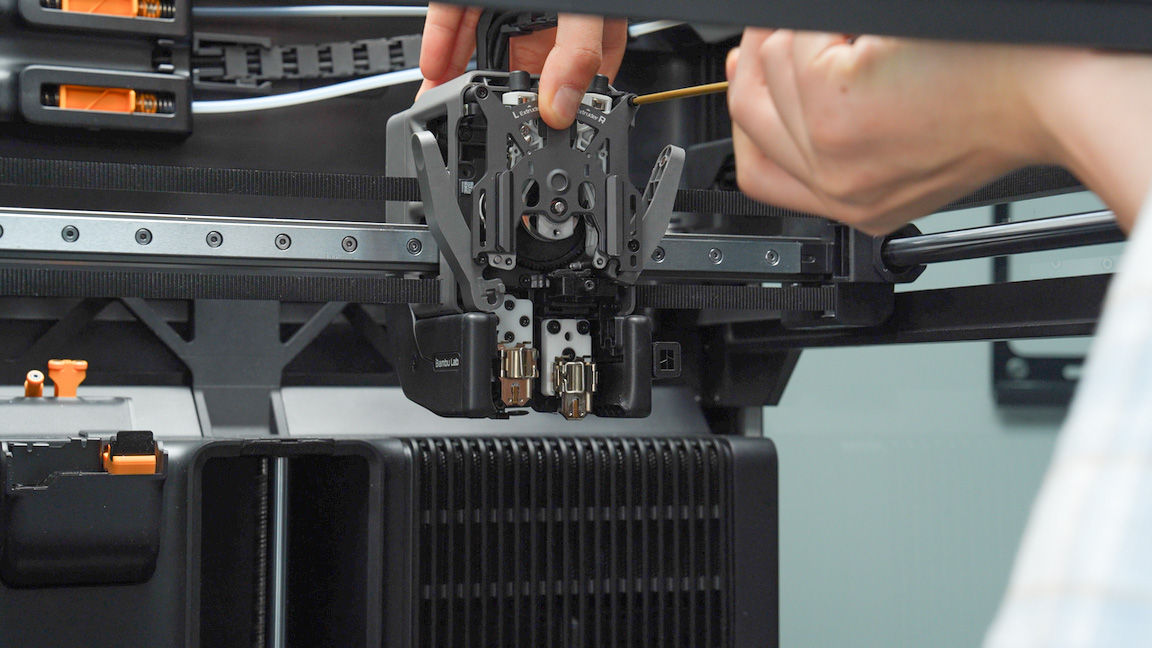

Antes de instalar la cubierta frontal del extrusor, es necesario ajustar el ángulo de la camisa de cambio del extrusor con una llave Allen para facilitar la instalación posterior.

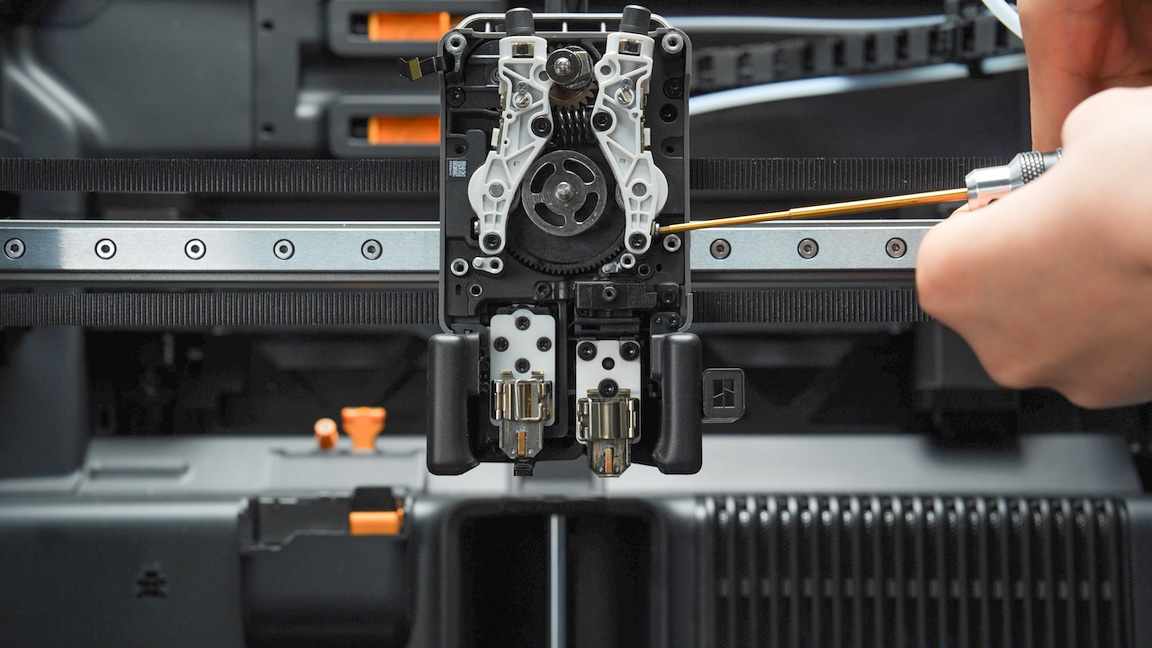

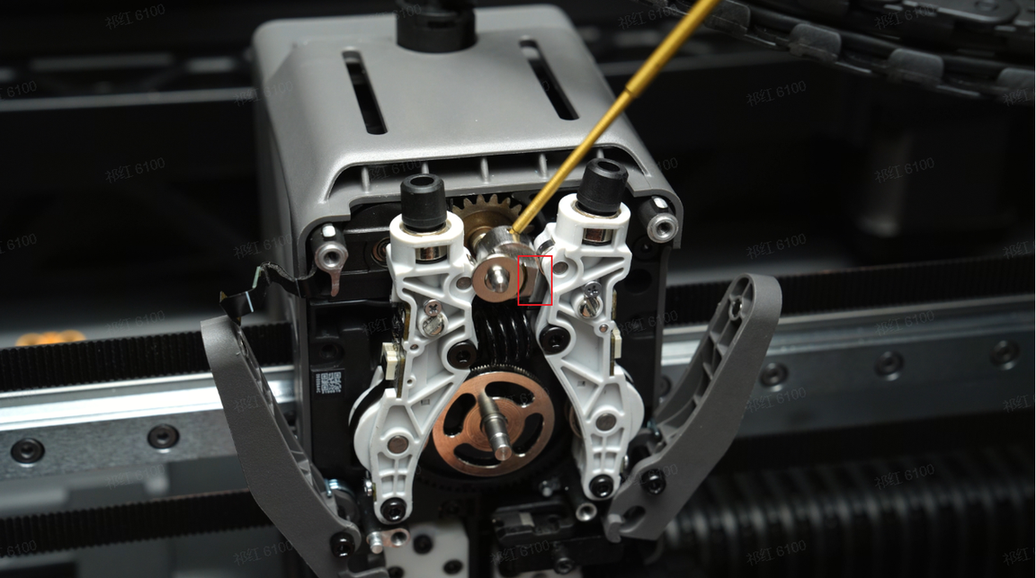

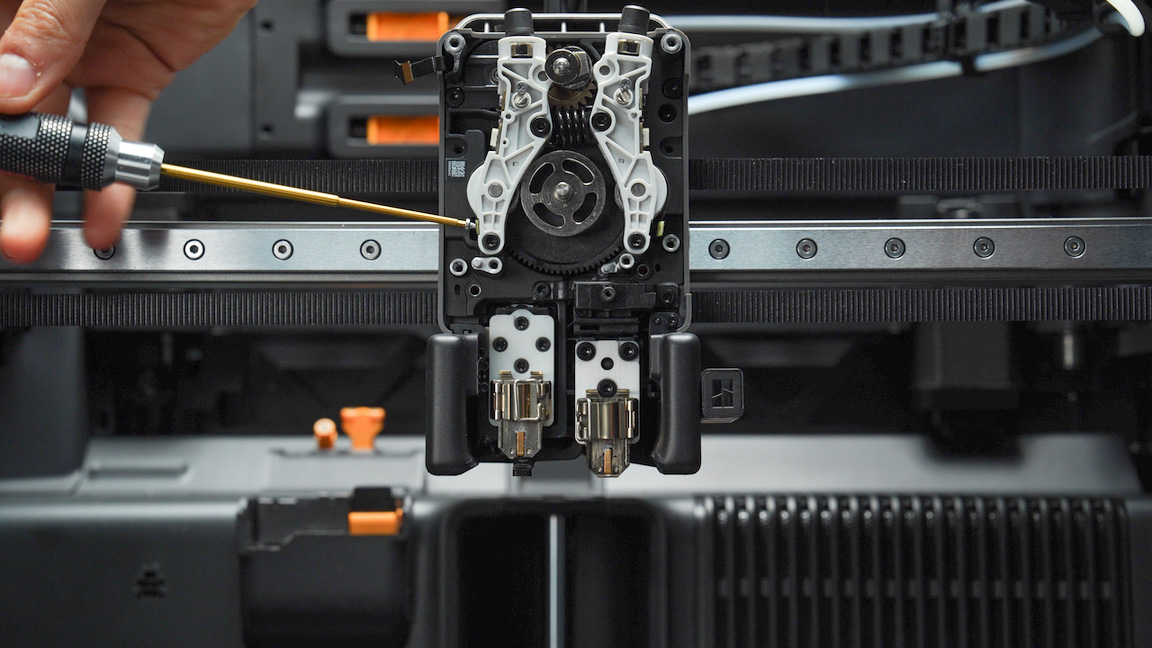

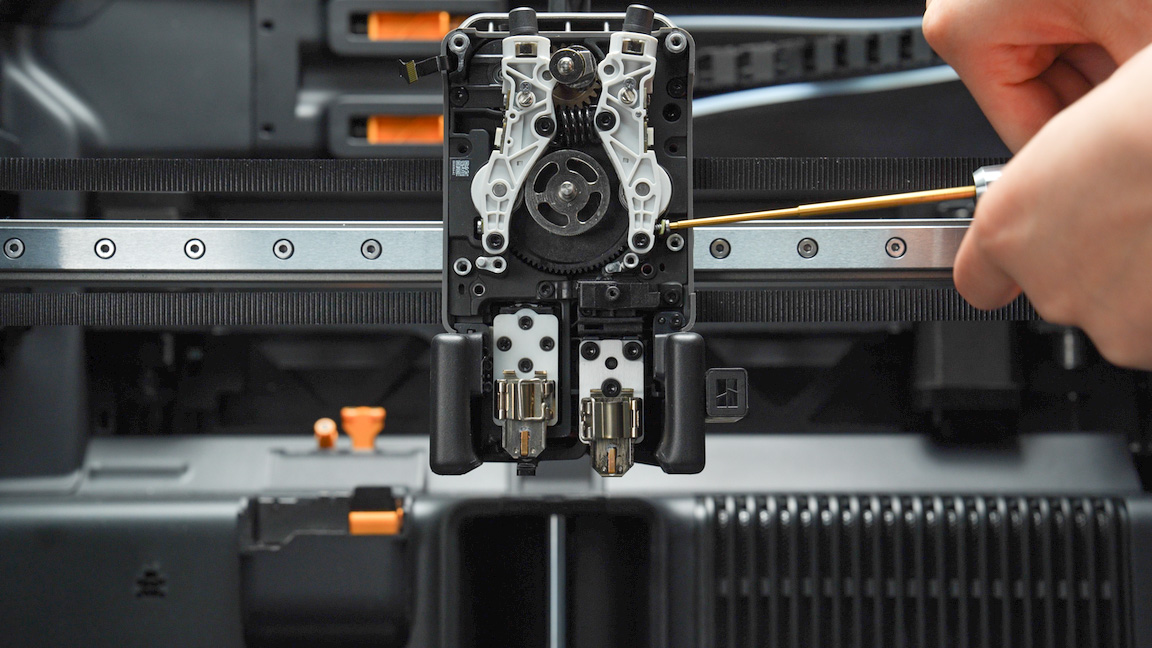

Inserte la llave Allen en el pequeño agujero de la camisa, sostenga el idler izquierdo con la mano y gírelo hasta que la superficie de la camisa esté paralela al idler del extrusor.

Inserte el cable FPC en el conector de la cubierta frontal del extrusor, asegurándose de que la cabeza del cable FPC esté completamente insertada antes de bloquearla en su lugar. La línea blanca en el cable FPC debe estar en posición horizontal, indicando que el cable FPC está insertado correctamente. Al instalar la cubierta frontal del extrusor, asegúrese de que la superficie convexa de la cubierta frontal, como se muestra en la imagen inferior, permanezca paralela al lado de la camisa.

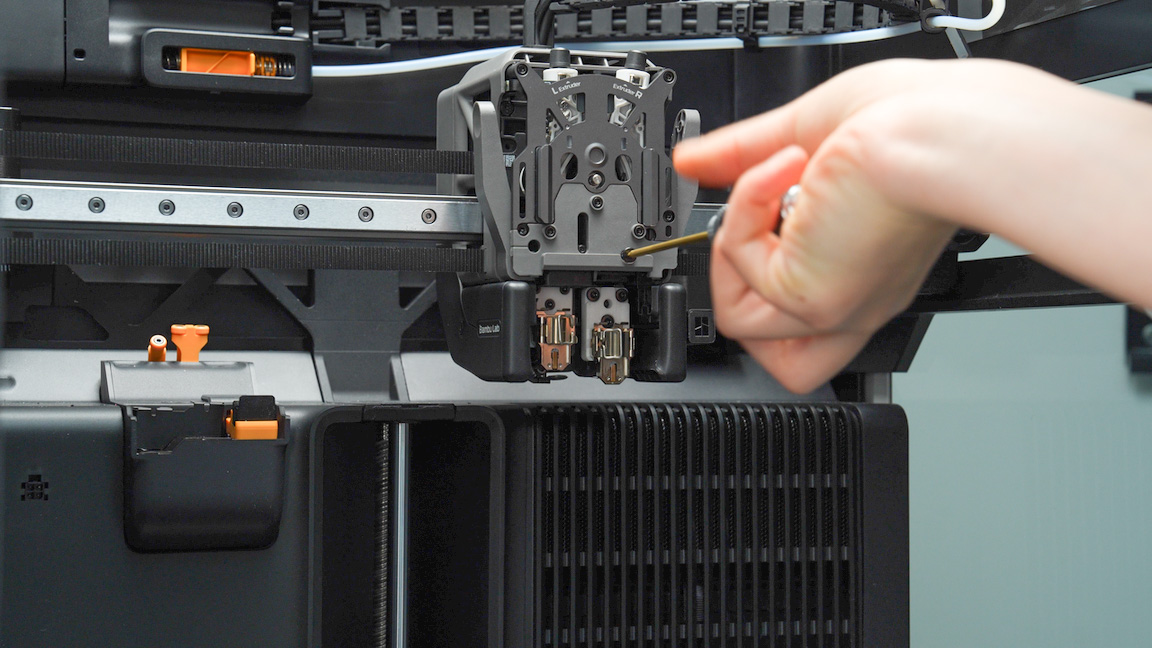

Luego puede ajustar esta alineación insertando una llave Allen en el pequeño agujero hasta que la cubierta frontal del extrusor se enganche en la posición correcta.

Doble el cable FPC lateral, organícelo con cuidado y guárdelo en la ranura lateral del cabezal.

Ajuste los dos tornillos (M2.5x7) en la cubierta frontal del extrusor.

Advertencia: Antes de insertar los tornillos, asegúrese de que los agujeros de los tornillos en ambos lados estén perfectamente alineados. Si un extremo sigue desalineado y se inserta forzadamente, puede causar que la cubierta frontal del extrusor se rompa. En la imagen inferior, el lado derecho muestra una situación correctamente alineada, mientras que el lado izquierdo muestra una situación desalineada.

Paso 6: Instalar la guía de filamento del extrusor y el cortador izquierdo

El cortador izquierdo debe instalarse junto con la guía de filamento del extrusor. Asegúrese de que la muesca del cortador izquierdo esté orientada hacia arriba, luego colóquelo en la ranura de corte de la guía de filamento del extrusor.

Al instalar la guía de filamento del extrusor, asegúrese de presionar continuamente hacia arriba contra el conector negro del hotend y presionar simultáneamente la palanca izquierda del cortador de filamento, ajustando el ángulo adecuado para facilitar la inserción. Luego, instale la guía de filamento del extrusor. Finalmente, presione ambos lados de la palanca del cortador de filamento, aplicando fuerza para aplanar completamente la tapa frontal.

A continuación, apriete los cuatro tornillos (M2.5x7 * 3；BT2x6 * 1) en la guía de filamento del extrusor.

Paso 7: Instalar los hotends izquierdo y derecho

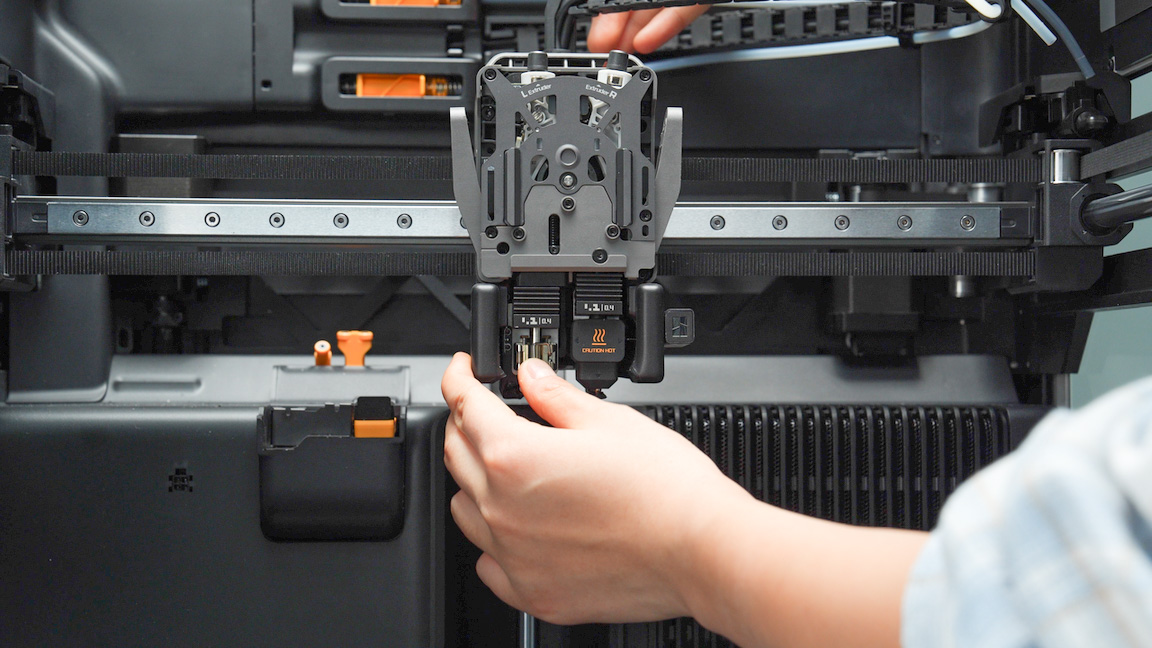

Igual que en el proceso de desmontaje, si necesita instalar un hotend y el bloqueador de flujo lo obstruye, debe mover primero la barra de conexión del bloqueador de flujo para desplazar el bloqueador antes de continuar con la instalación. Esto evita doblar accidentalmente el bloqueador al retirar el hotend. Al moverlo, el bloqueador de flujo podría no desengranarse por completo de inmediato debido a la posición inclinada de la palanca. En tales casos, debe realizar un movimiento brusco seguido de ajustes finos para asegurar que el bloqueador de flujo esté completamente en su lugar.

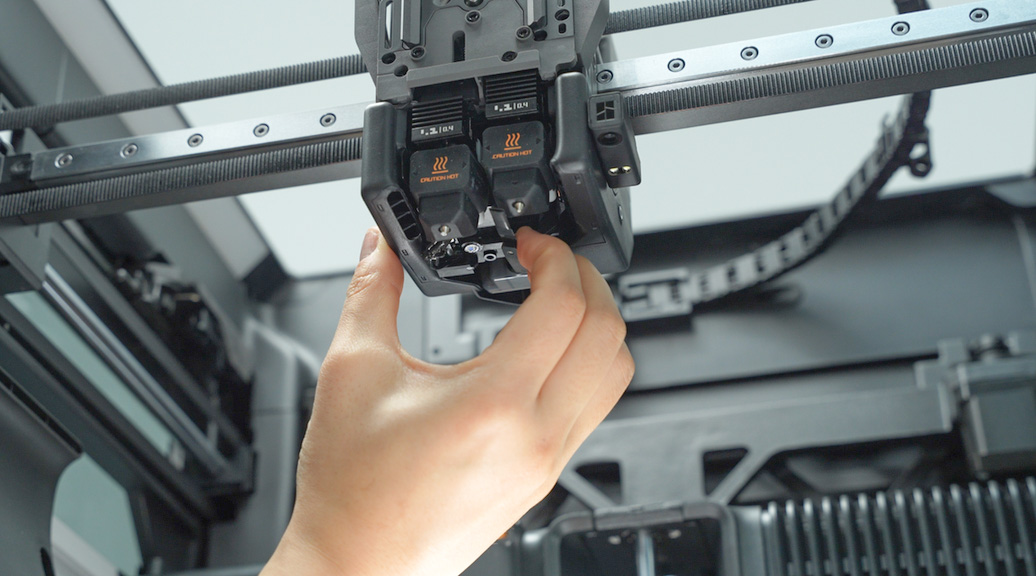

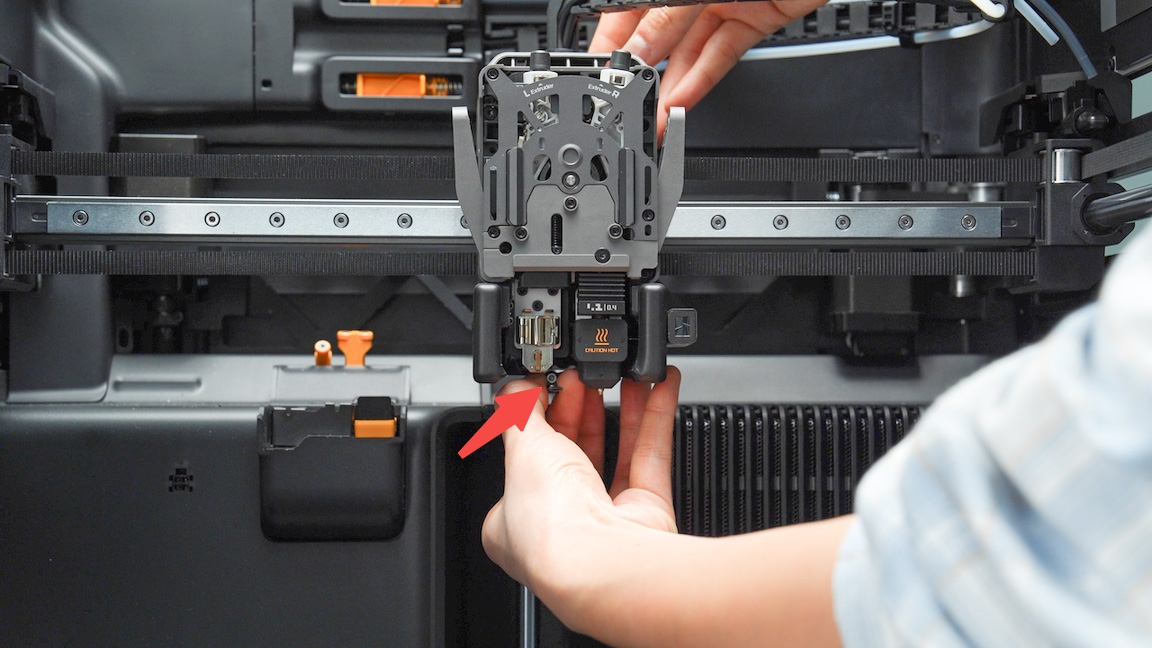

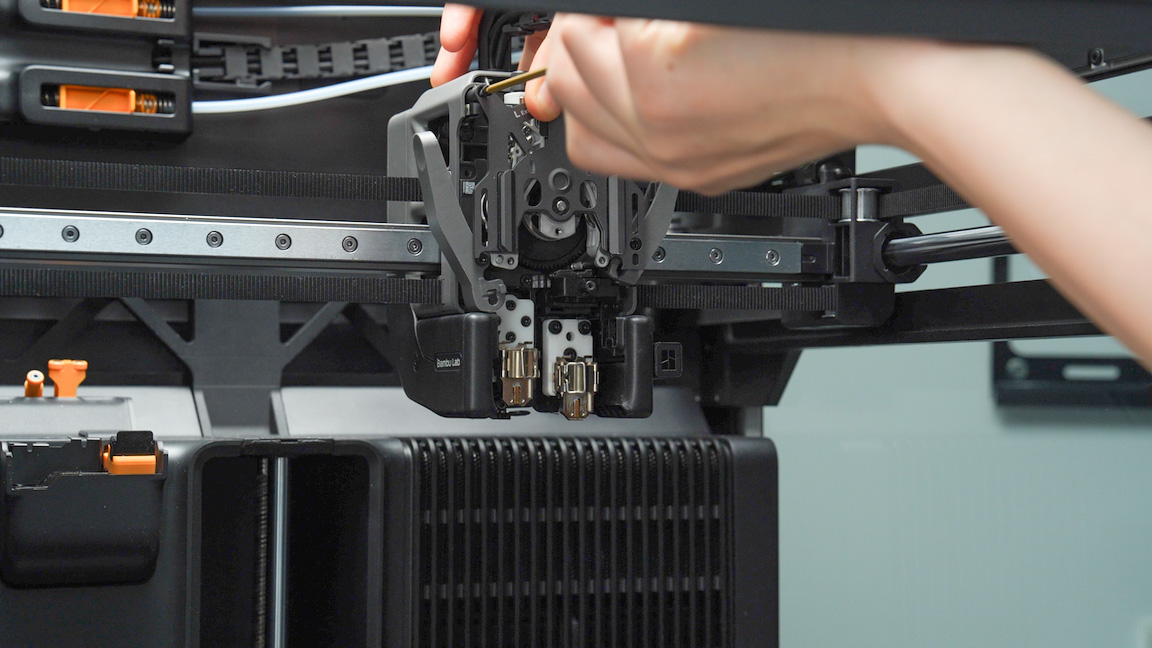

Instale la boquilla derecha, bloquee la lengüeta de la boquilla y coloque la calceta de silicona.

Mueva la barra de conexión del bloqueador de flujo para desplazar el bloqueador hacia el otro lado, luego instale la boquilla izquierda. Bloquee la lengüeta de la boquilla y coloque la calceta de silicona también.

Tenga en cuenta que al instalar la calceta de silicona en el hotend izquierdo, asegúrese de que la calceta no esté inclinada para evitar deformar el deflector adyacente.

Paso 8: Instalar el tubo PTFE y la tapa frontal del cabezal

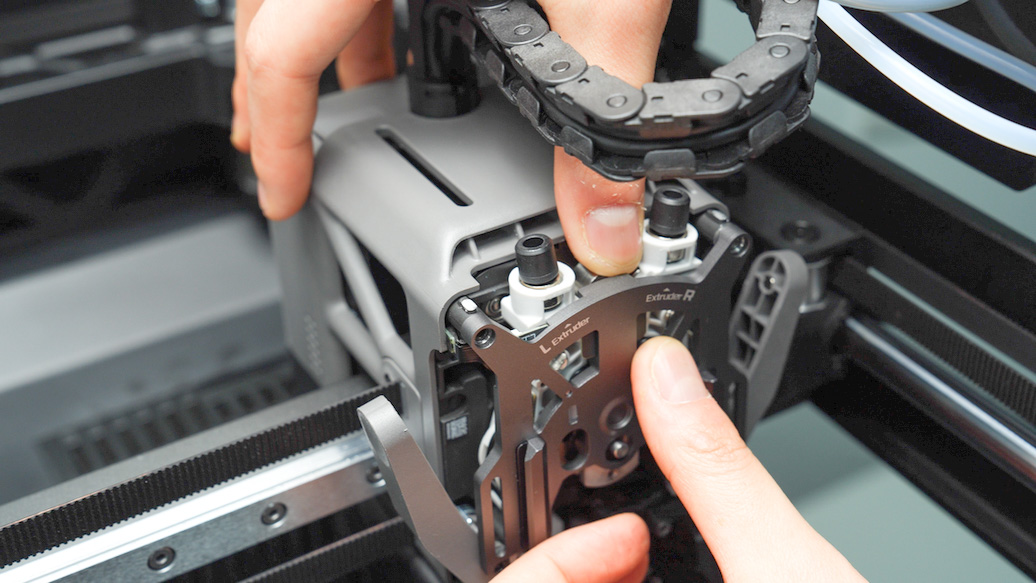

Conecte los dos tubos PTFE, con el tubo PTFE superior de la cadena de cables conectado al extrusor derecho y el tubo PTFE inferior de la cadena de cables conectado al extrusor izquierdo.

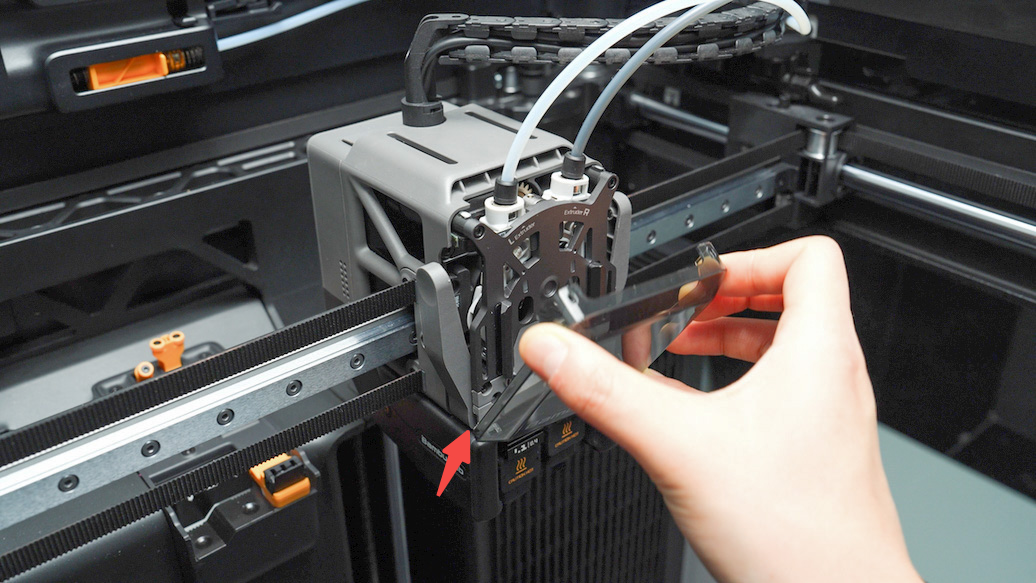

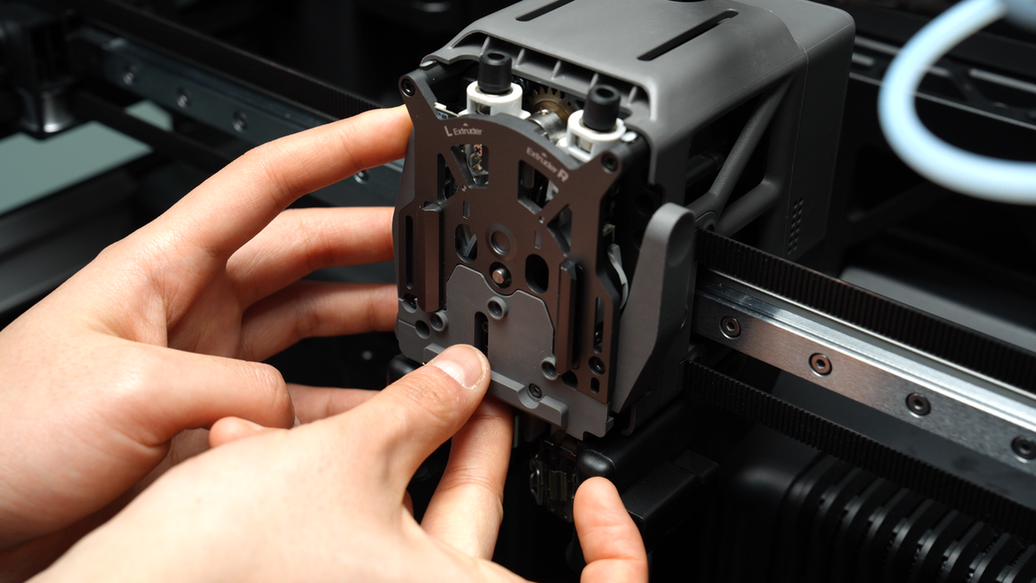

Al reinstalar la tapa frontal del cabezal, colóquela primero debajo del extrusor y luego empújela hacia atrás para asegurar la tapa frontal en su lugar.

Cómo verificar la finalización/éxito

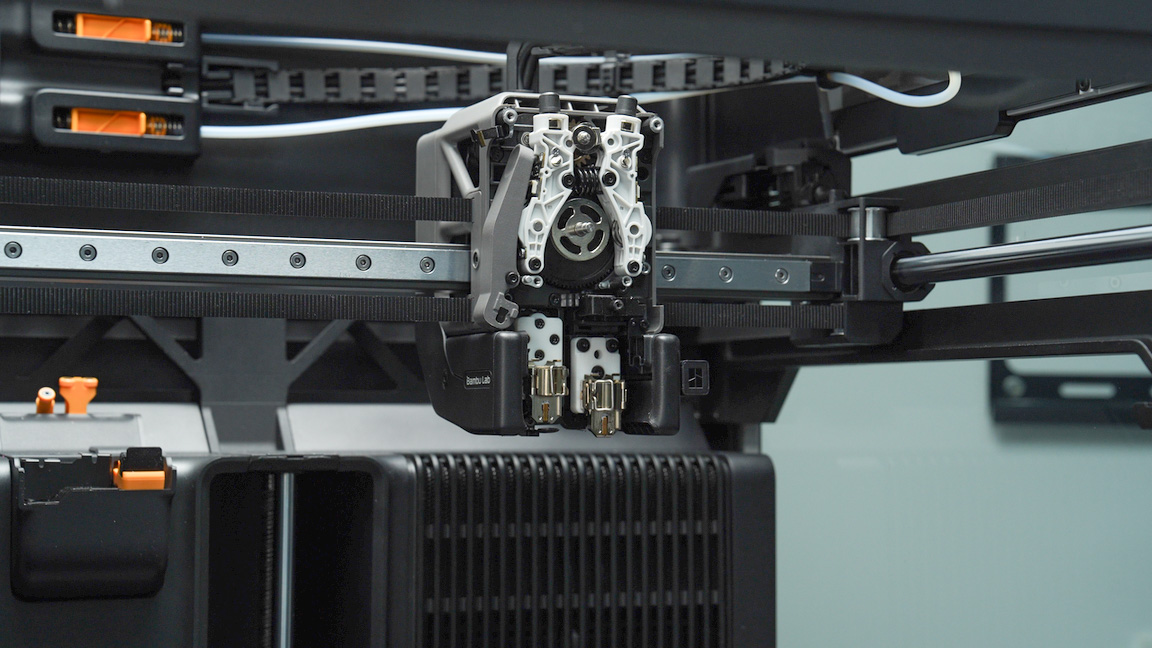

Reinicie la impresora y active los extrusores izquierdo y derecho en la pantalla, cargue filamento para verificar que todo funcione correctamente.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
