Idler de doble extrusor y sensor de filamento

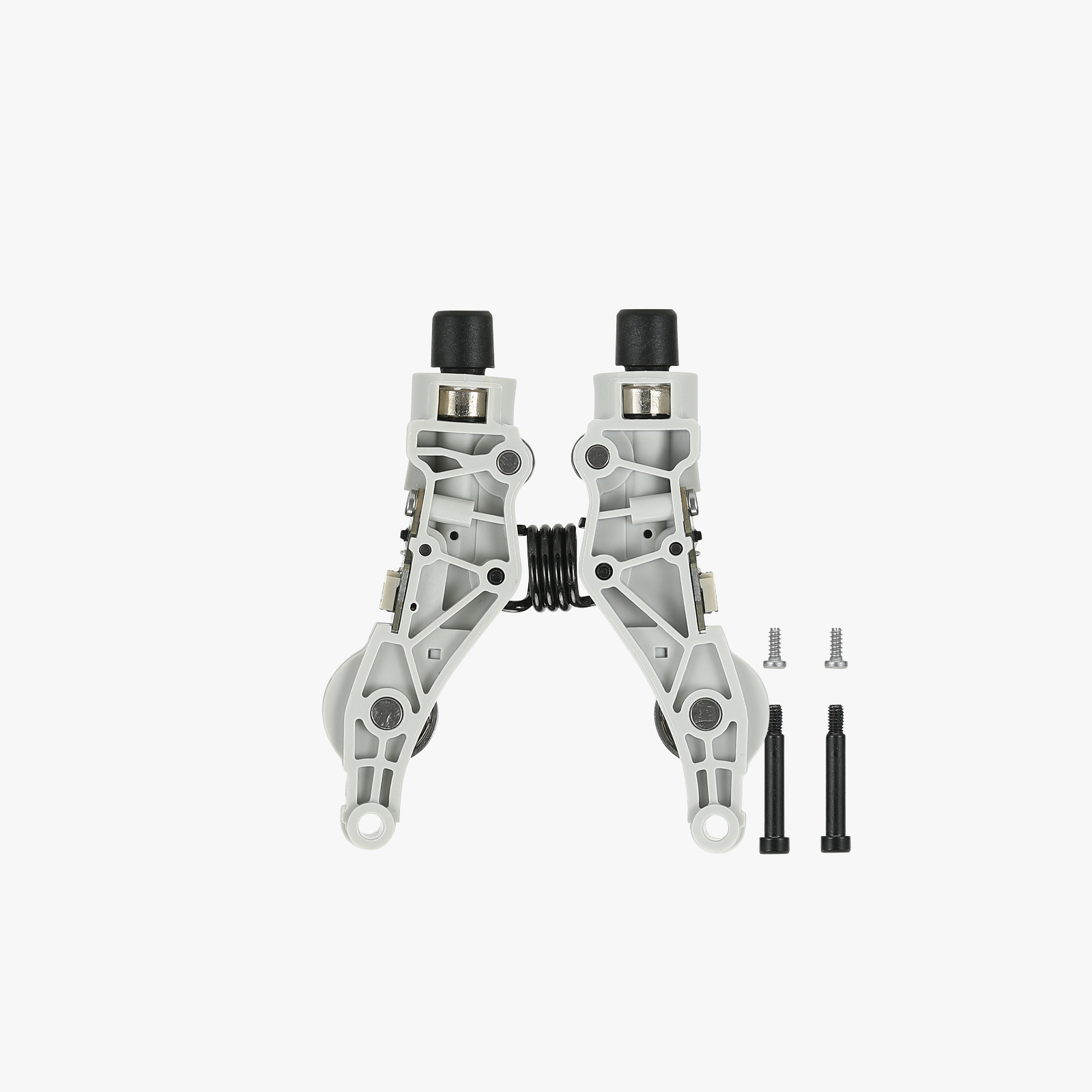

Las piezas de repuesto para los idler de doble extrusor y el sensor de filamento incluyen lo siguiente:
-
Idler de doble extrusor y sensor de filamento * 1
-
Tornillo BT2x5 * 2
-
Tornillo M2.5x19x5 * 2
Cuándo utilizar
- Los idler de doble extrusor y el sensor de filamento están dañados.
Herramientas y materiales necesarios
-
Nuevo idler de doble extrusor y sensor de filamento
-
Llave Allen H2.0
-
Llave Allen H1.5
-
Pinzas
Guía en video
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Retirar los idler de doble extrusor y sensor de filamento
Paso 1: Retirar la interfaz de herramienta de cambio rápido
Puede consultar esta Wiki para retirar la interfaz de herramienta de cambio rápido, lo que facilitará la retirada de los idler de doble extrusor y el sensor de filamento:
Reemplazar interfaz de cambio rápido H2D

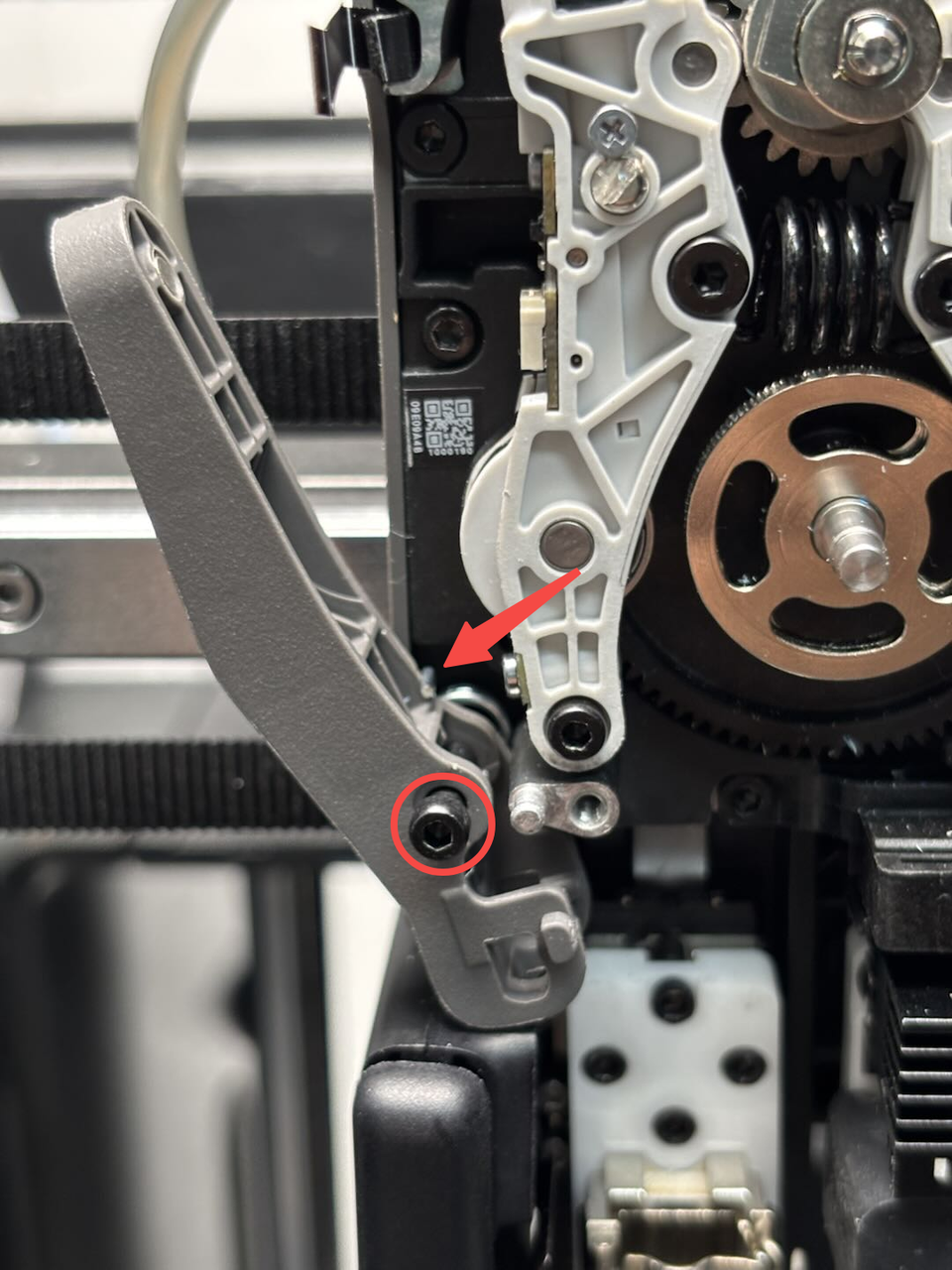

Paso 2: Retirar el cortador izquierdo
Dado que el cortador izquierdo bloquea los tornillos de fijación del sensor hall FPC, recomendamos retirar primero el cortador izquierdo para facilitar la retirada de los idler de doble extrusor y el sensor de filamento.

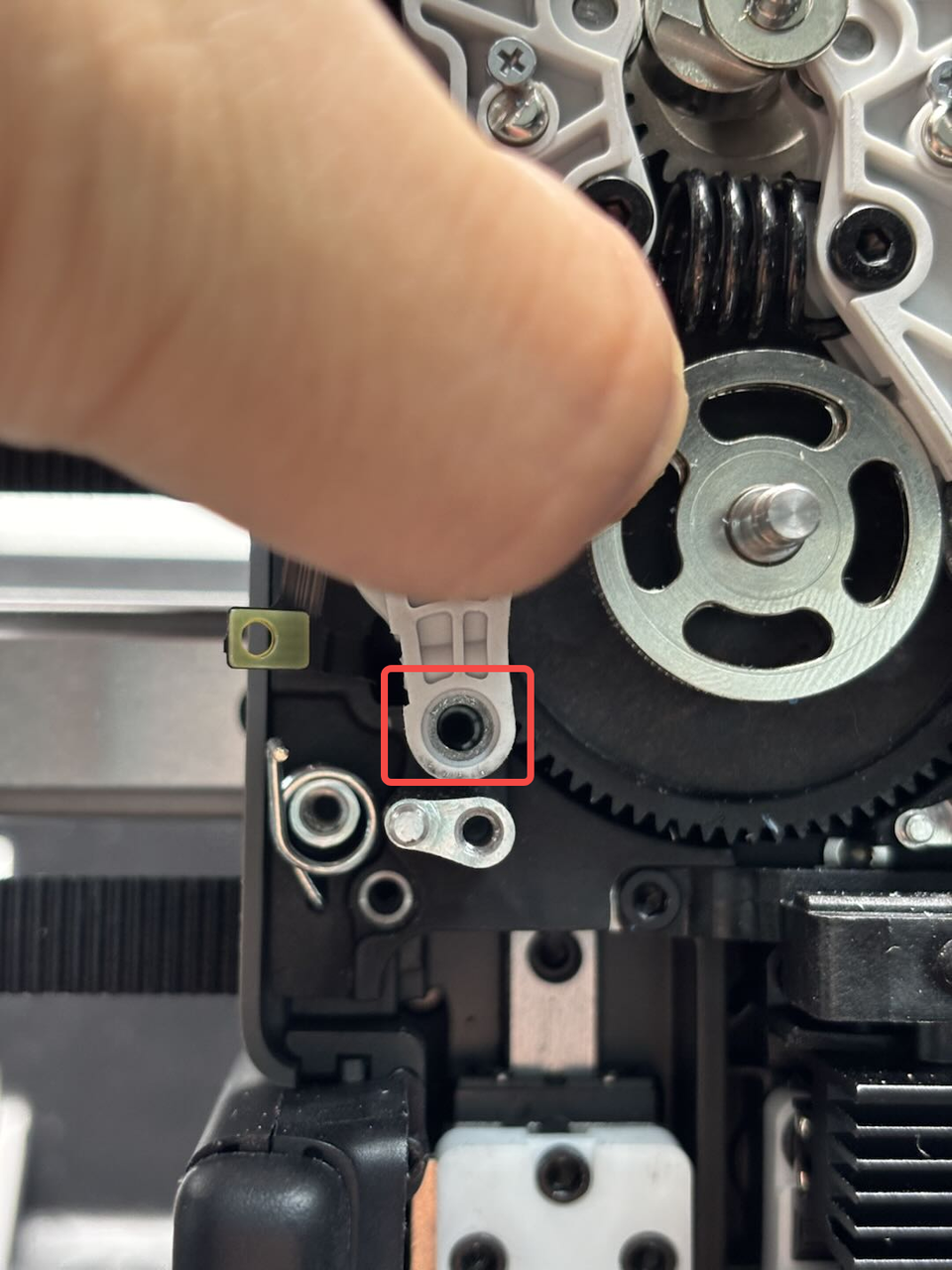

Utilice una llave Allen H2.0 para retirar un tornillo de fijación, luego retire el cortador, el tornillo y el resorte de torsión juntos del extrusor.

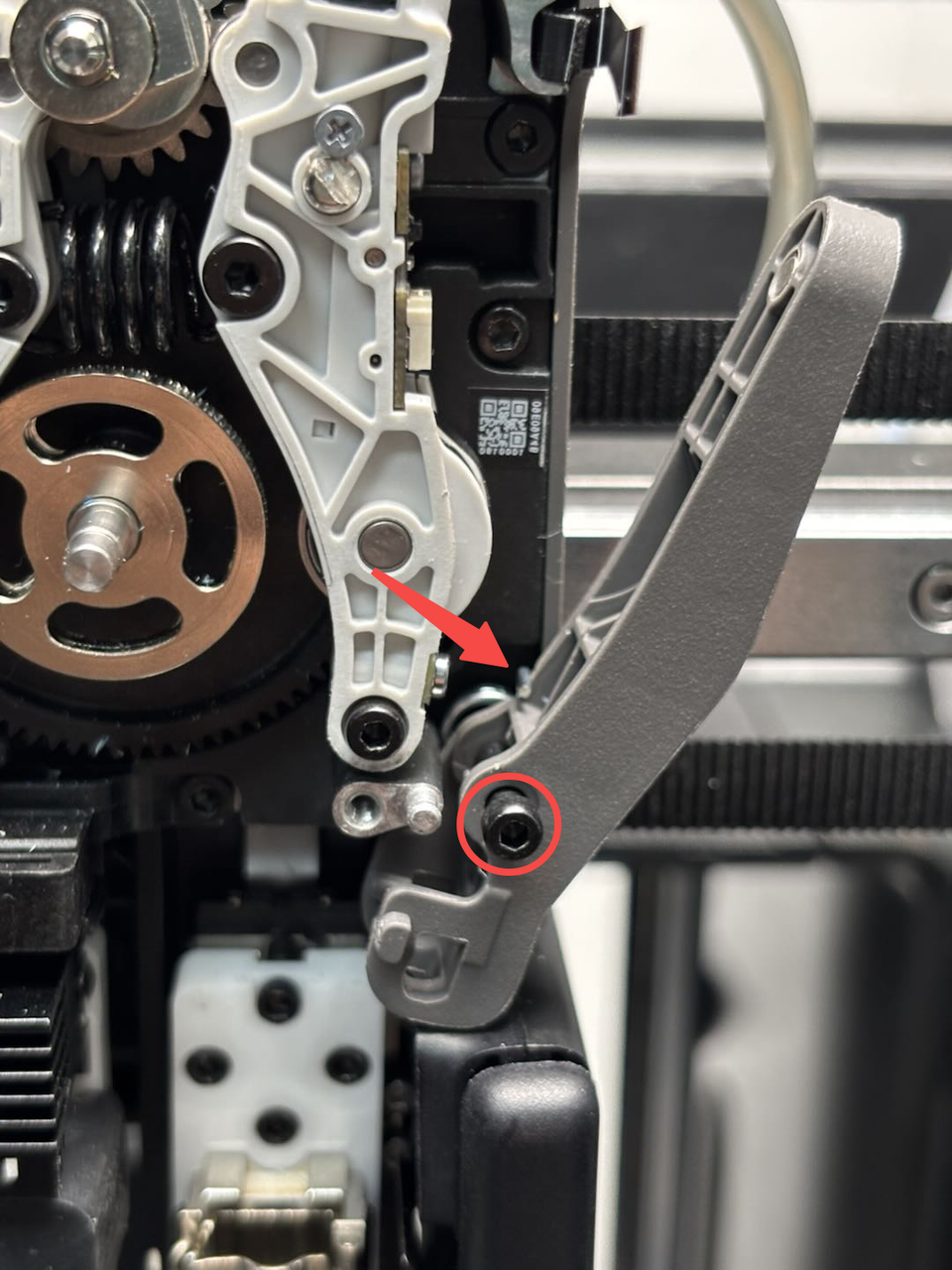

Paso 3: Retirar el cortador derecho
Utilice una llave Allen H2.0 para retirar un tornillo de fijación, luego retire el cortador, el tornillo y el resorte de torsión juntos del extrusor.

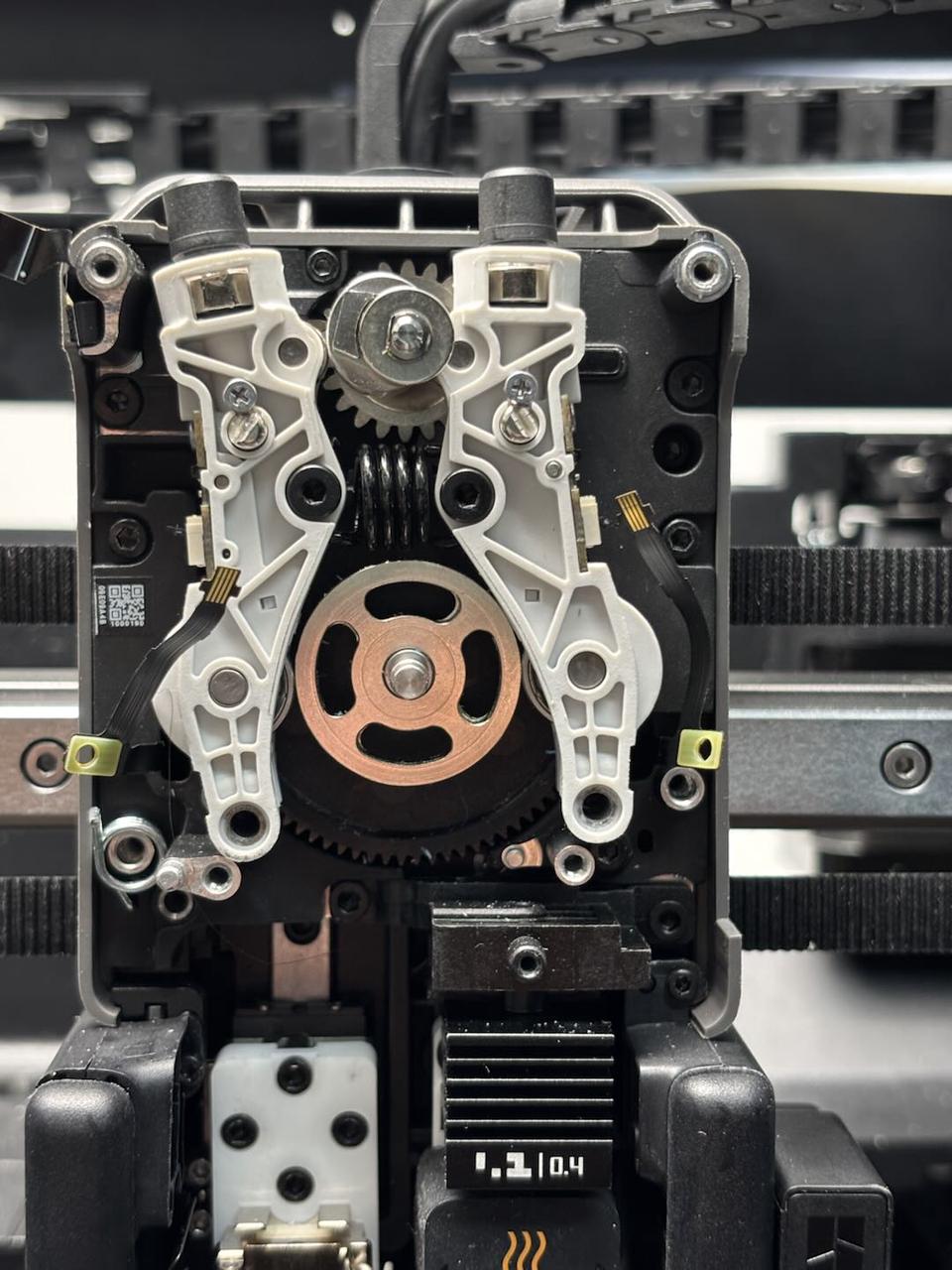

Paso 4: Retirar los idler de doble extrusor y sensor de filamento

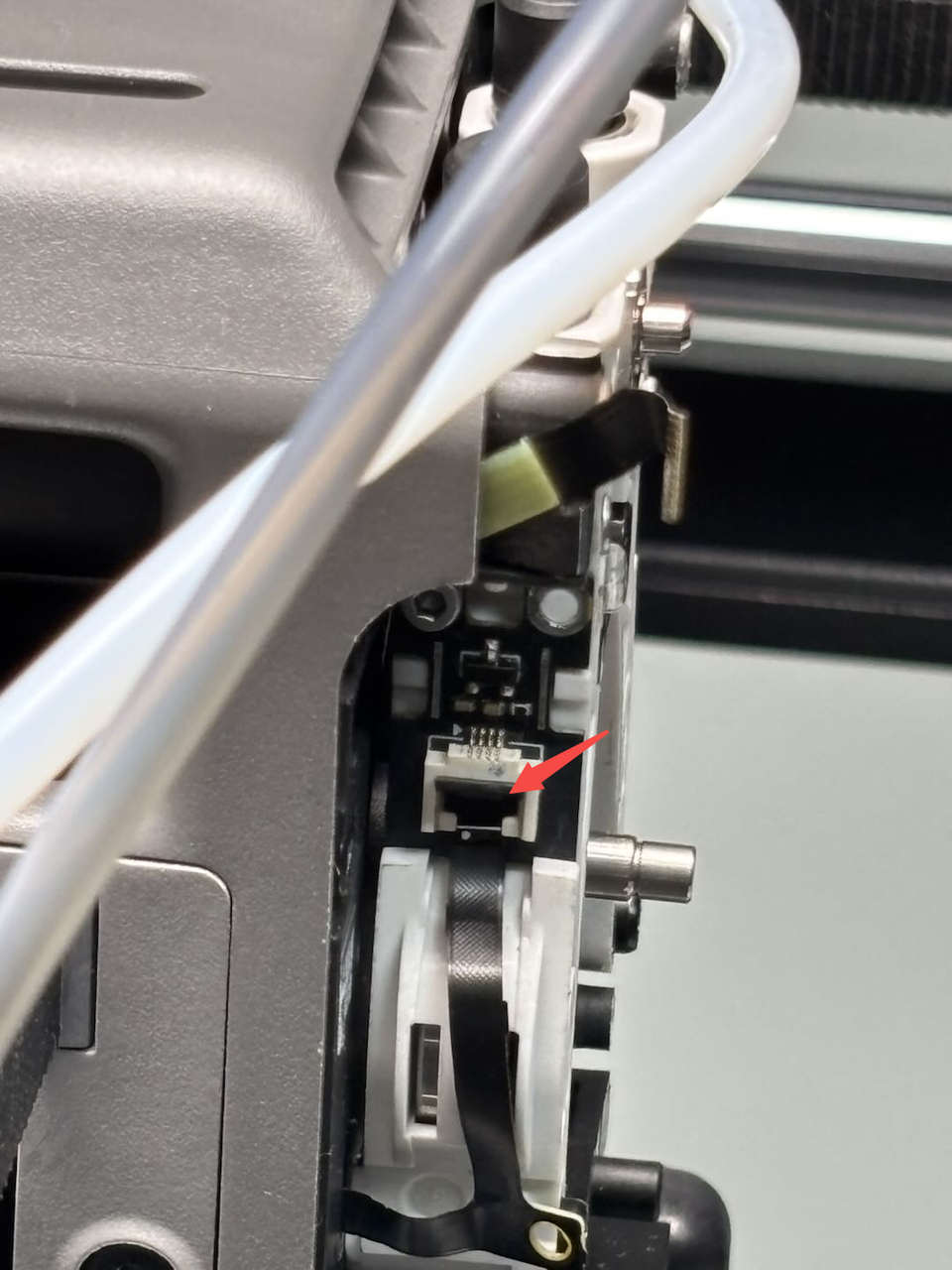

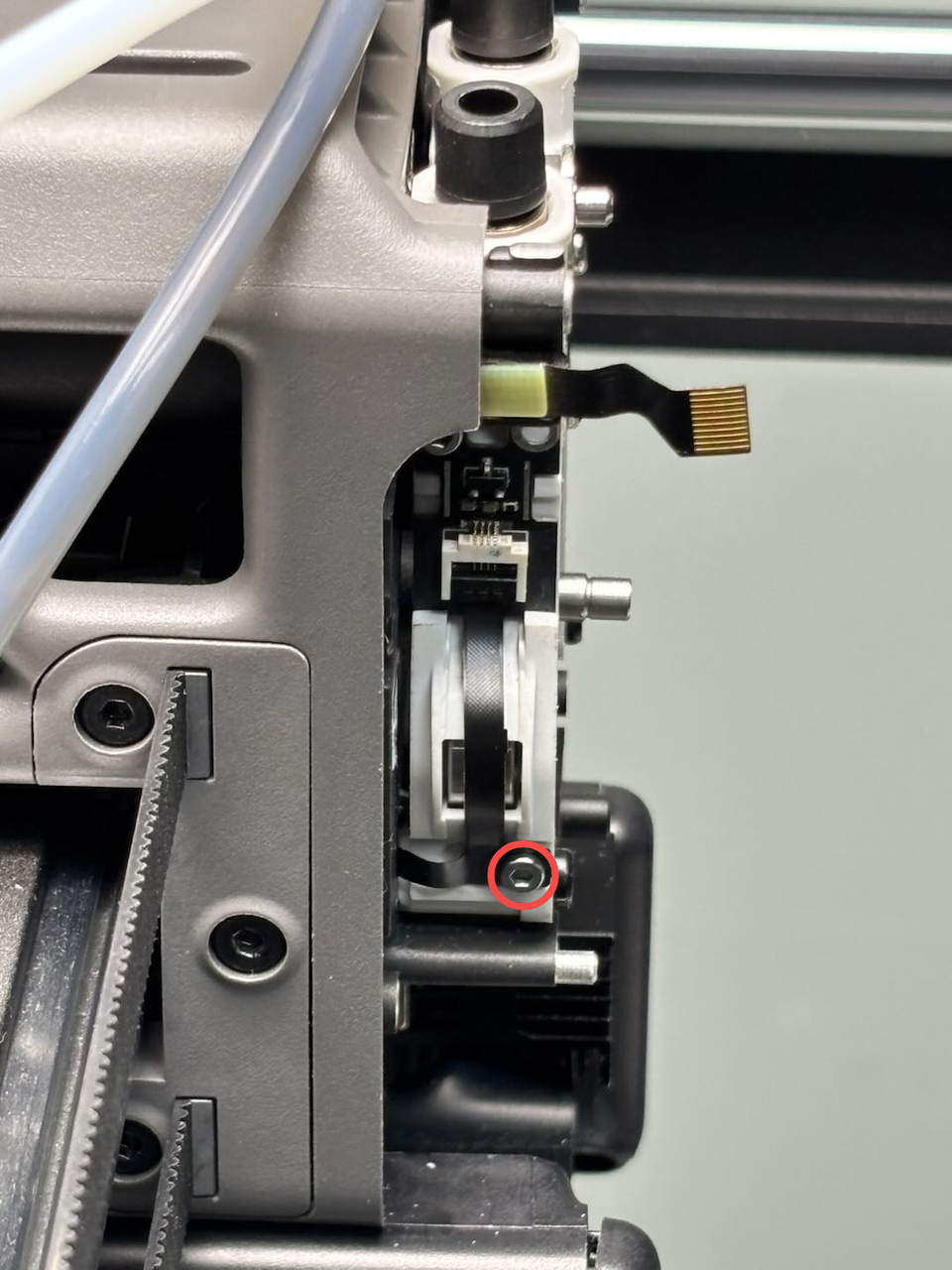

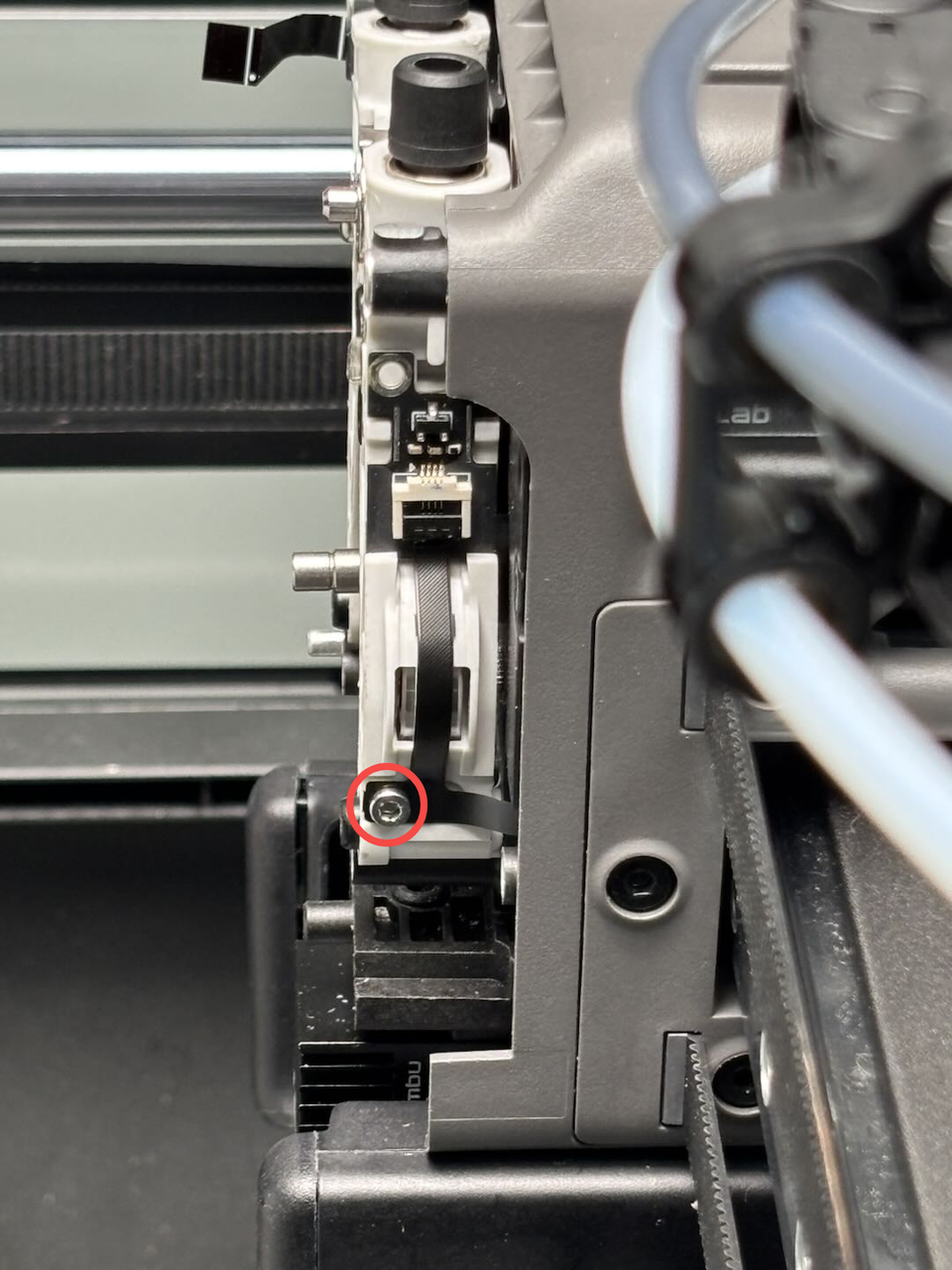

- Utilice una llave Allen H1.5 para retirar los tornillos de fijación del sensor hall FPC (BT2x5) en ambos lados de los idler de doble extrusor y el sensor de filamento, luego desconecte los sensores hall FPC y retire los idler de doble extrusor y el sensor de filamento.

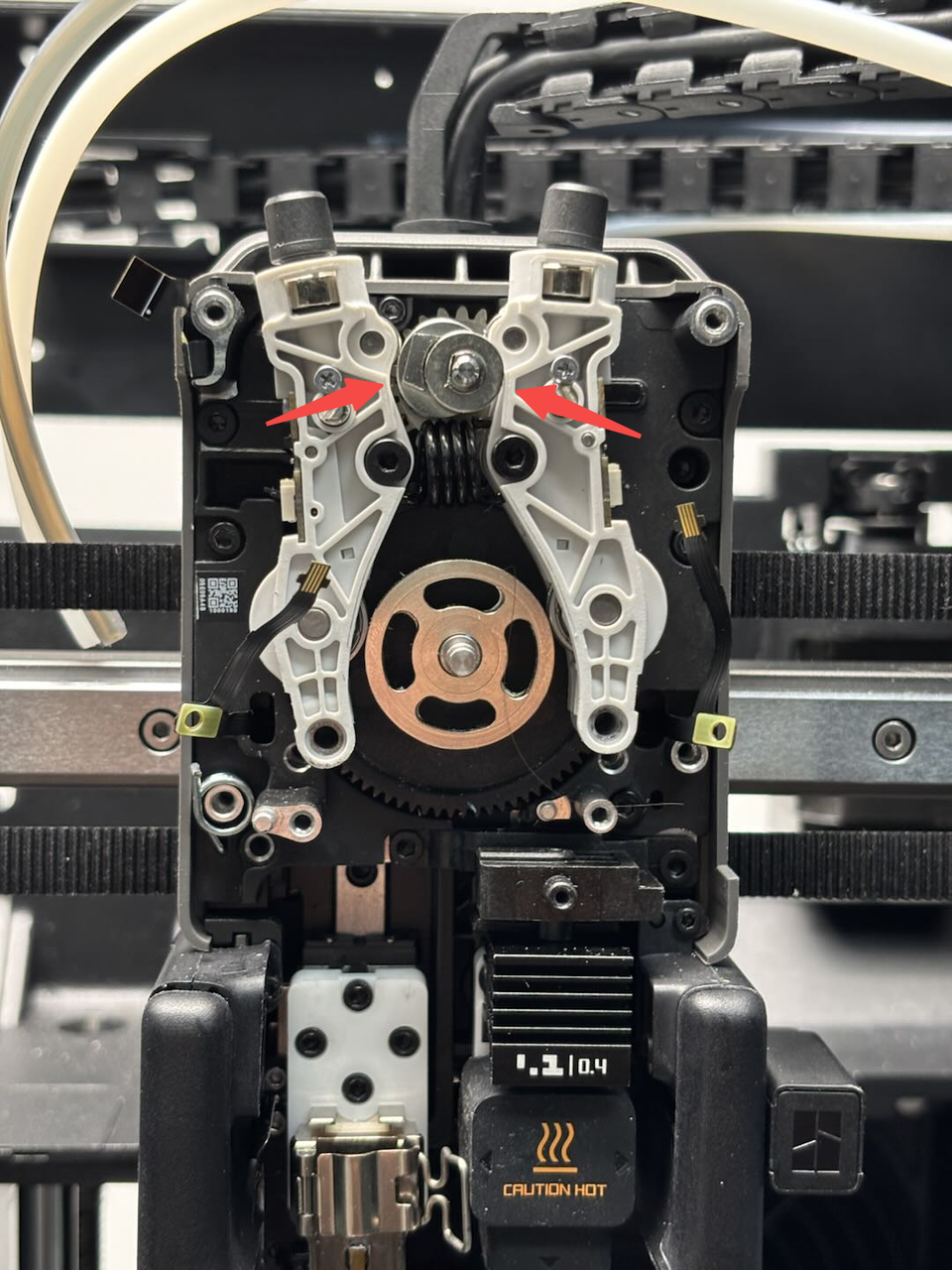

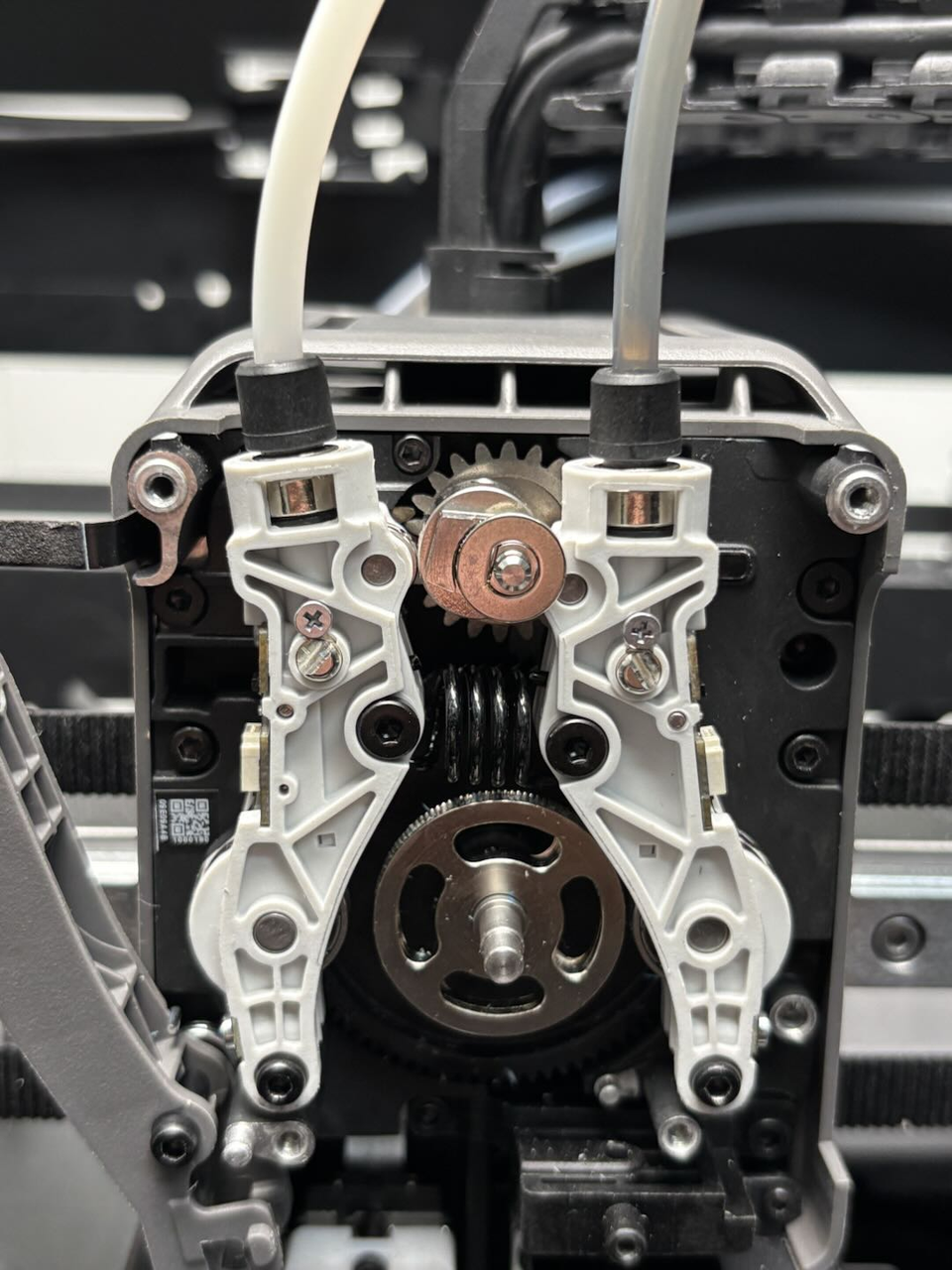

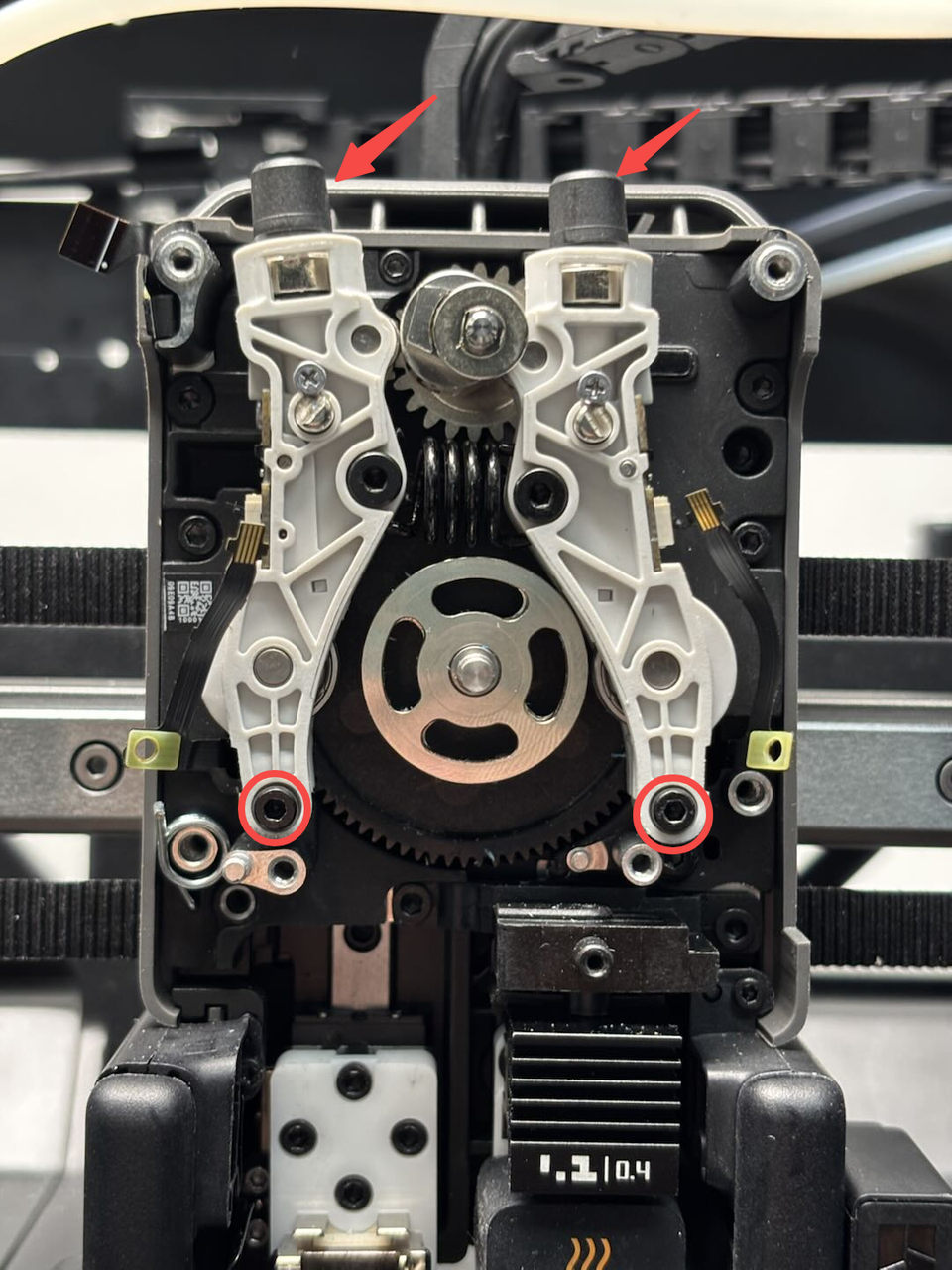

- Presione el conector neumático en la parte superior para retirar los 2 tubos PTFE, luego utilice una llave Allen H2.0 para retirar los 2 tornillos de fijación. Empuje ligeramente los idler de doble extrusor y el sensor de filamento hacia arriba, luego retirelos.
Instalar los idler de doble extrusor y sensor de filamento
Paso 1: Instalar los idler de doble extrusor y sensor de filamento
- Coloque los idler de doble extrusor y el sensor de filamento con el lado de los tornillos hacia usted, luego tire del resorte de torsión e inserte los idler de doble extrusor y el sensor de filamento en la campana. Presione hacia abajo hasta que haga clic en su lugar.

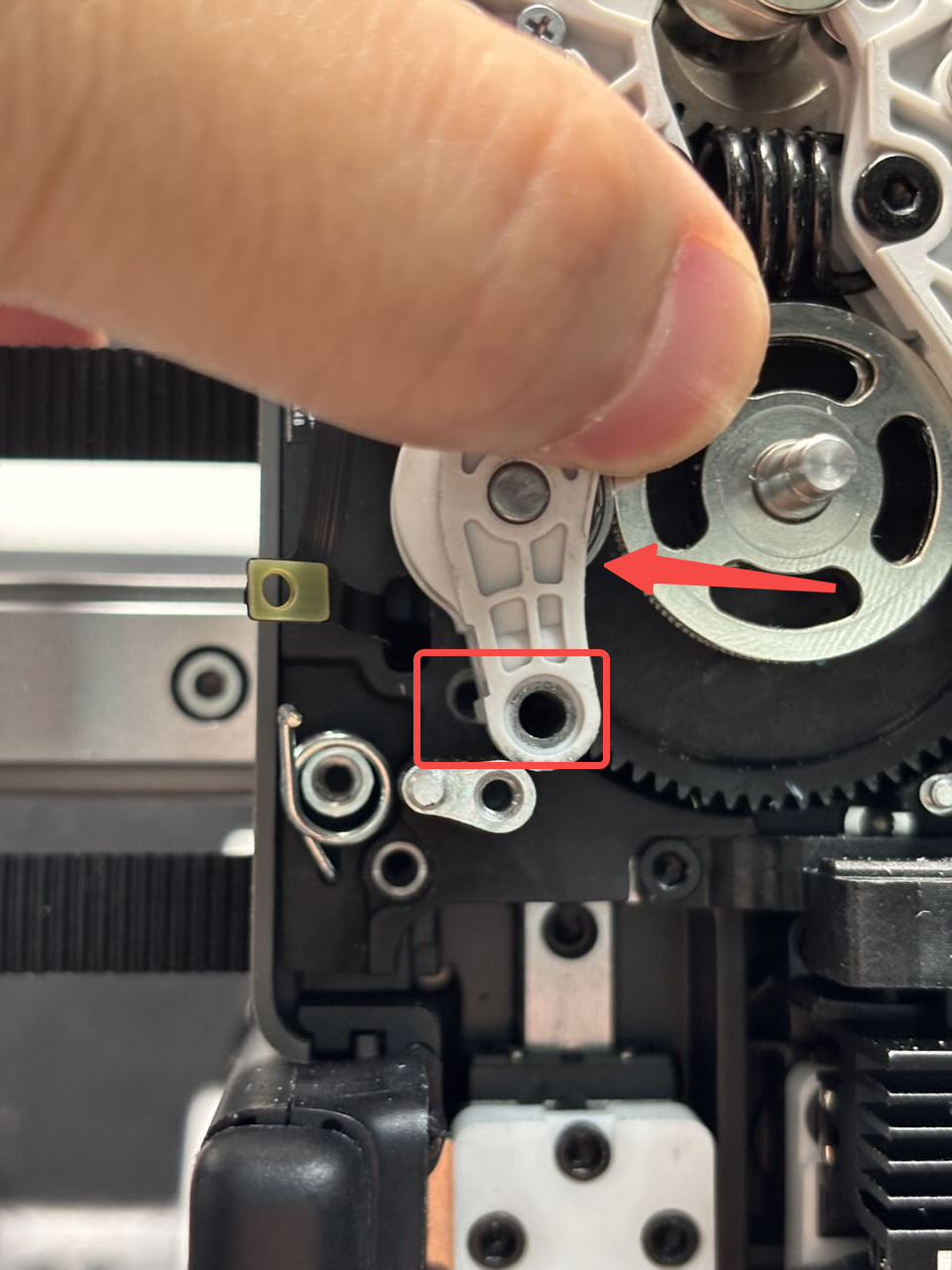

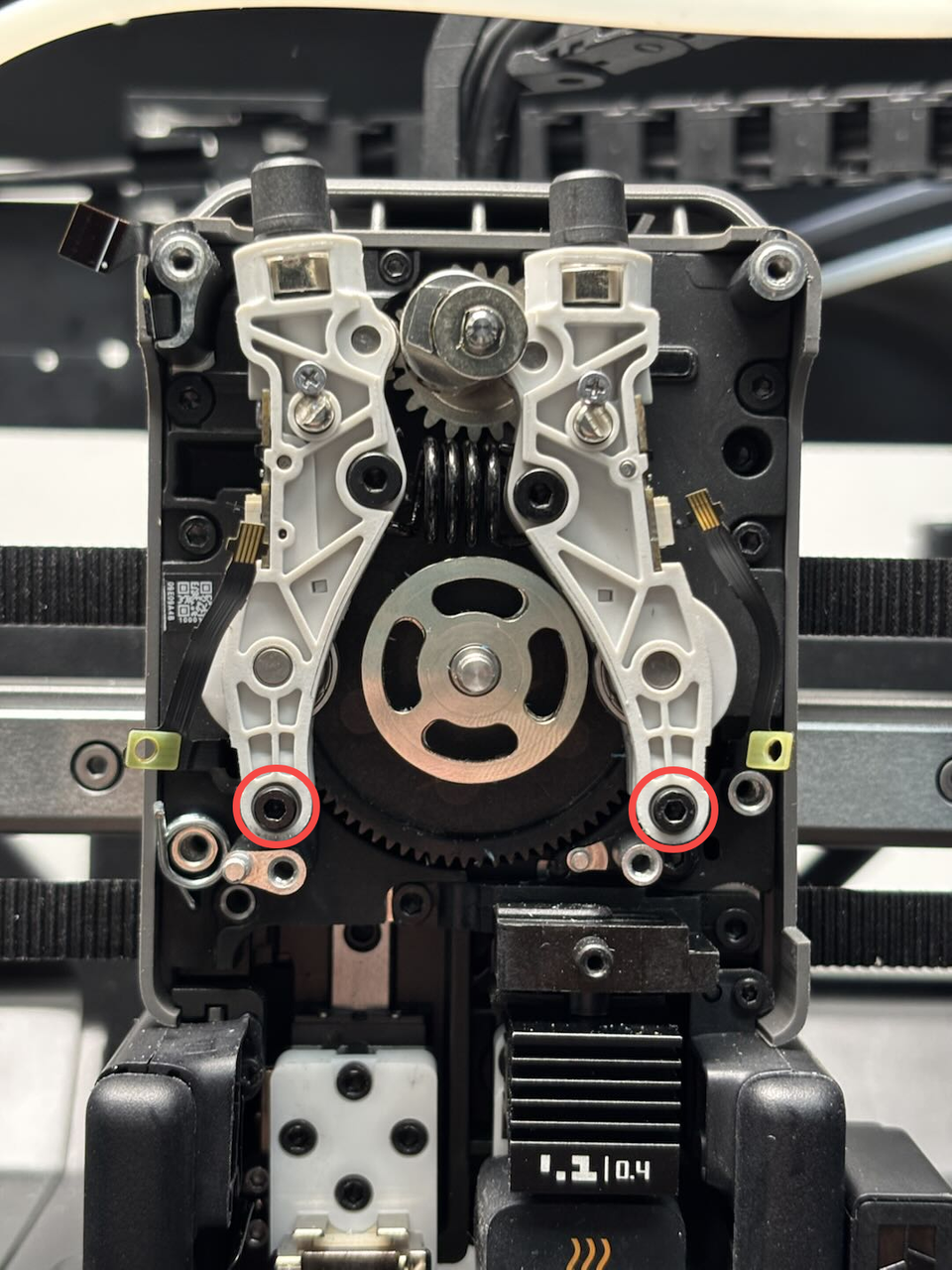

- Empuje suavemente la parte inferior del idler para alinear los agujeros de tornillo con la cubierta trasera del extrusor, luego inserte los tornillos y apriételos utilizando una llave Allen H2.0. Repita el proceso para el otro lado.

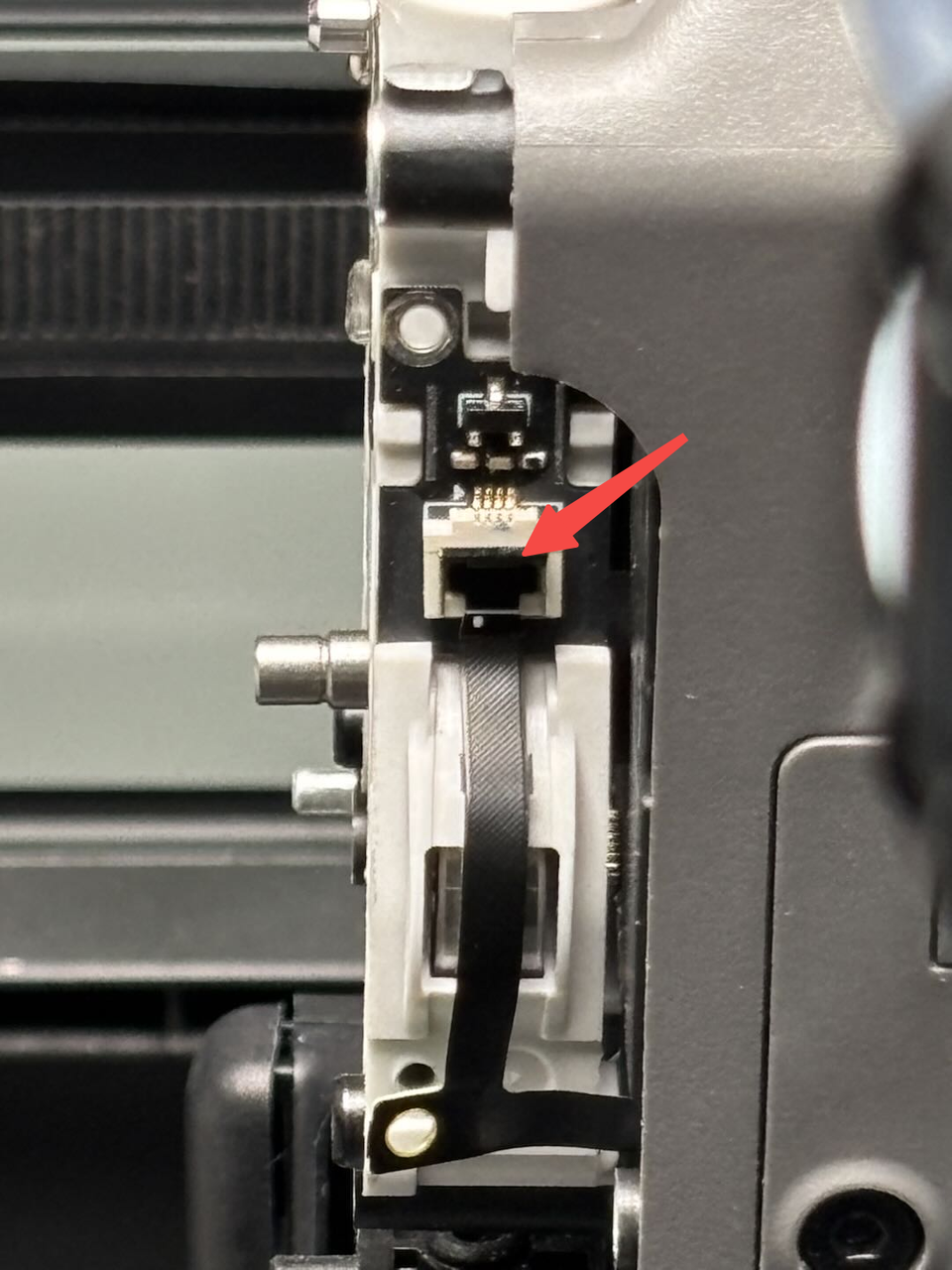

- Utilice una llave Allen H1.5 para apretar los tornillos de fijación del sensor hall FPC en ambos lados, luego inserte los sensores hall FPC izquierdo y derecho en los conectores de los idler de doble extrusor y el sensor de filamento y bloquee las correas.
Paso 2: Instalar el cortador derecho

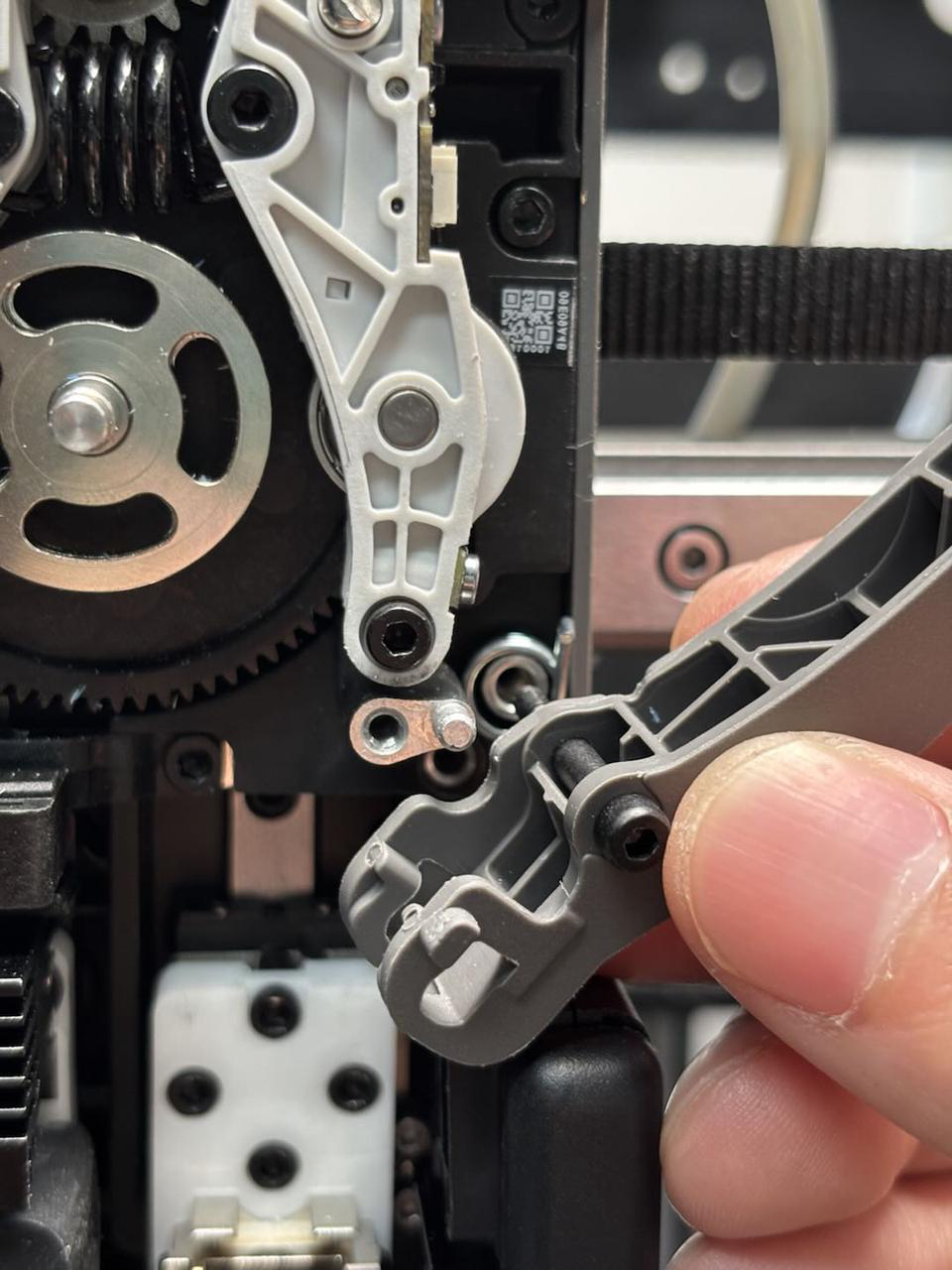

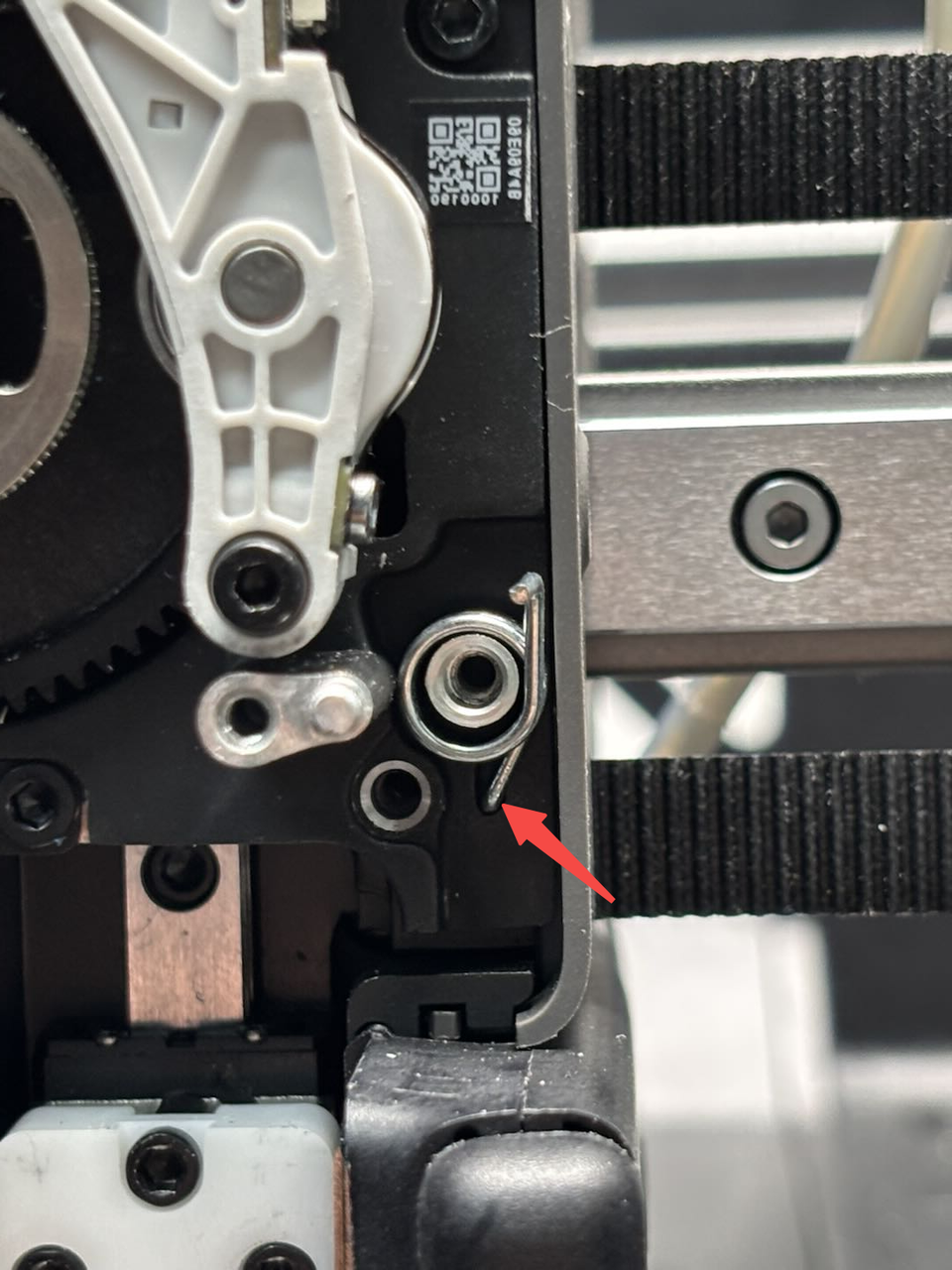

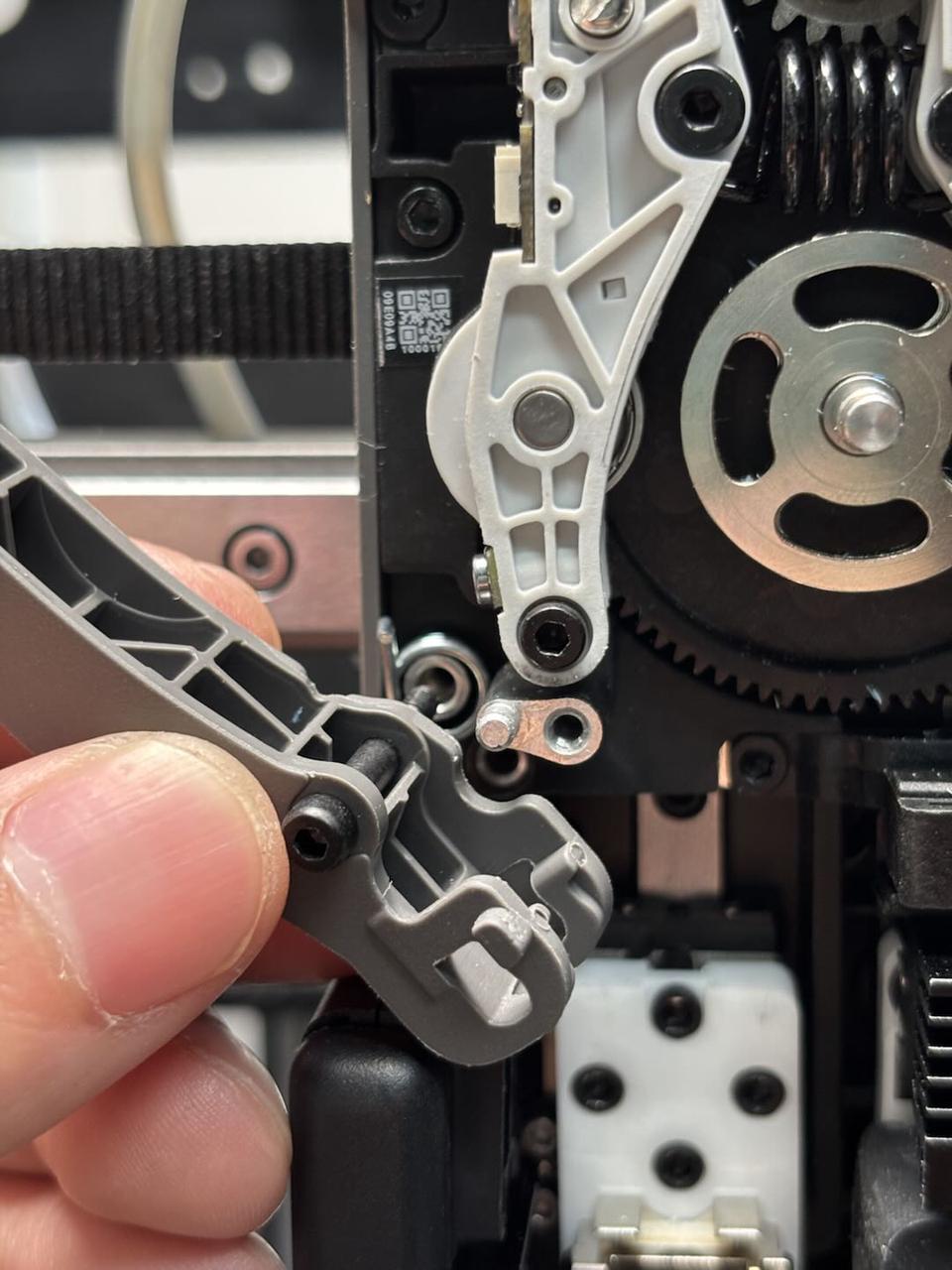

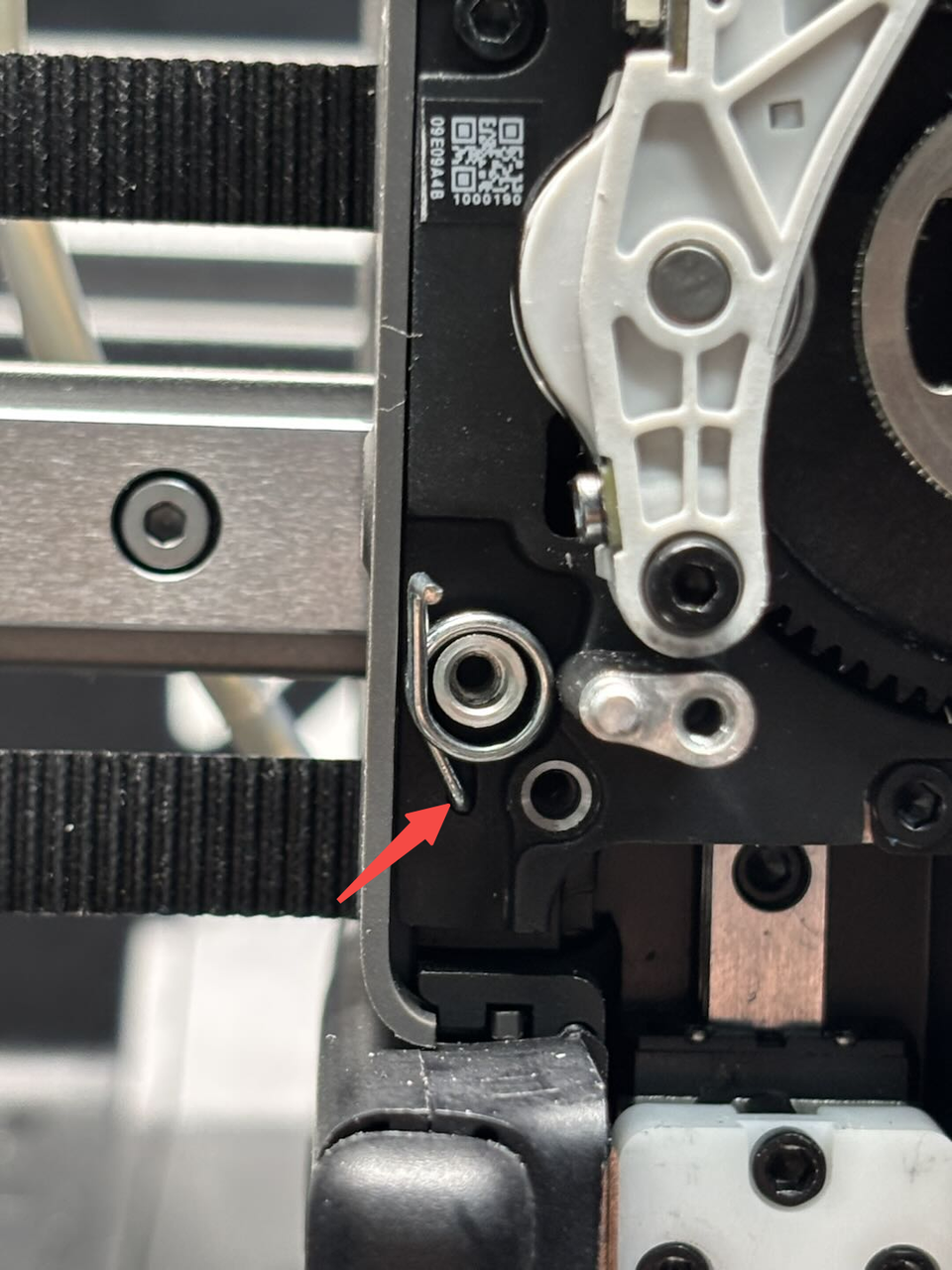

Primero, inserte el resorte de torsión, con el otro extremo ajustándose al pequeño agujero en la cubierta trasera del extrusor. Pase el tornillo a través de la palanca del cortador, enganche el resorte de torsión dentro de la palanca del cortador y finalmente alinee el agujero del tornillo y apriételo utilizando una llave Allen H2.0.
Paso 3: Instalar el cortador izquierdo
Similar al paso 2 anterior, inserte el resorte de torsión, con el otro extremo ajustándose al pequeño agujero en la cubierta trasera del extrusor. Pase el tornillo a través de la palanca del cortador, enganche el resorte de torsión dentro de la palanca del cortador y finalmente alinee el agujero del tornillo y apriételo utilizando una llave Allen H2.0.
Paso 4: Instalar la interfaz de herramienta de cambio rápido
Puede consultar esta Wiki para instalar la interfaz de herramienta de cambio rápido:
Reemplazar interfaz de cambio rápido H2D
Verificar la funcionalidad
Conecte la alimentación y encienda la impresora. Utilice el interruptor del hotend en la pantalla para verificar si cambia correctamente.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
