¿Qué es
El control de temperatura de la boquilla incluye principalmente un calentador y un sensor NTC. Cuando el sensor NTC está abierto, la placa TH no puede obtener la temperatura correcta de la boquilla, lo que provocará que el calentador se caliente continuamente y cause fallos en la impresión.
A continuación se presentan las posibles causas de este error HMS:
- Mala conexión entre el cable y el conector
- El sensor NTC está dañado
- El cable del sensor está roto
Advertencia de seguridad
¡IMPORTANTE!
- La temperatura de la boquilla es muy alta; evite tocarla.
- Es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. De lo contrario, podría dañar los componentes electrónicos de la impresora y causar más daños.
- Es fundamental asegurar que el conector esté alineado con la ranura.
Guía de solución de problemas

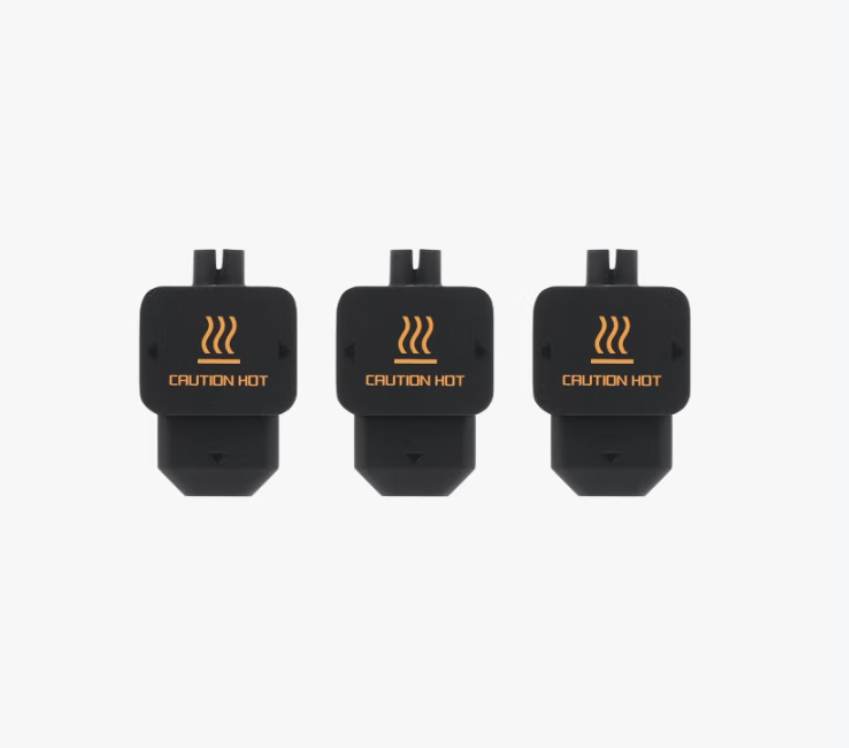

Inspeccionar la calceta de silicona del hotend
Verifique si la calceta de silicona está faltante, caída o extensamente dañada. Si parece intacta y puede reinstalarse sin aflojarse fácilmente, reinicie la impresión. Consulte Reemplazar la calceta de silicona del hotend
Solución de problemas para la serie X1
Volver a conectar el cable del NTC
Vuelva a conectar el cable del NTC y luego verifique si desaparece el mensaje de error.
Desmontar el hotend
Consulte esta wiki para desmontar el hotend y verificar si el sensor NTC o el cable están rotos.
Medir con un multímetro
Si dispone de un multímetro, puede medir la resistencia del componente del hotend y seguir los pasos a continuación para determinar si hay un fallo en el hotend.
La resistencia del calentador cerámico a temperatura ambiente suele ser de aproximadamente 12Ω, mientras que la resistencia del NTC es de aproximadamente 50-100 KΩ:
Volver a conectar el conector de 10 pines
Si tiene una placa TH V8, vuelva a conectar el conector de 10 pines (a veces es necesario hacerlo varias veces); también verifique si hay signos de quemadura en el conector de 10 pines. Debe retirar la calceta con pinzas antes de volver a conectarla. Luego intente nuevamente.
Si tiene una placa TH V9, vuelva a colocar ambos extremos del FPC.
Consulte la siguiente wiki para obtener más información:
Solución de problemas para la serie P1
Volver a conectar el cable del NTC
Vuelva a conectar el cable del NTC y luego verifique si desaparece el mensaje de error.
Desmontar el hotend
Consulte esta wiki para desmontar el hotend y verificar si el sensor NTC o el cable están rotos.
Medir con un multímetro
Si dispone de un multímetro, puede medir la resistencia del componente del hotend y seguir los pasos a continuación para determinar si hay un fallo en el hotend.
La resistencia del calentador cerámico a temperatura ambiente suele ser de aproximadamente 10Ω (dos pines indicados por las flechas rojas en la imagen a continuación), mientras que la resistencia del NTC es de aproximadamente 100 KΩ (dos pines indicados por las flechas naranjas):
Volver a colocar el FPC
Si el problema persiste, vuelva a colocar ambos extremos del FPC (a veces es necesario hacerlo varias veces).
Consulte la siguiente wiki para obtener más información: Placas en el cabezal de P1P | Bambu Lab Wiki
Solución de problemas para la serie A1
Volver a conectar el cable del NTC
Vuelva a conectar el cable del NTC y luego verifique si desaparece el mensaje de error.
Desmontar el hotend
Consulte esta wiki para desmontar el hotend y verificar si el sensor NTC o el cable están rotos.
Medir con un multímetro
Si dispone de un multímetro, puede medir la resistencia del componente del hotend y seguir los pasos a continuación para determinar si hay un fallo en el hotend.
Normalmente, el mensaje de error para impresoras de la serie A1 es 'Fallo en la temperatura de la boquilla'. Para medir la resistencia del componente de calentamiento, retire la cubierta trasera del cabezal. El conector a medir es el número 1 en la placa TH.
La resistencia del calentador cerámico a temperatura ambiente suele ser de aproximadamente 7Ω (dos pines indicados por las flechas rojas en la imagen a continuación), mientras que la resistencia del NTC es de aproximadamente 100 KΩ (dos pines indicados por las flechas naranjas; la resistencia del NTC varía ampliamente con las fluctuaciones de temperatura):
Curva característica de un termistor NTC
Este termistor es un termistor de Coeficiente de Temperatura Negativo (NTC) con un valor de resistencia de 100K a temperatura ambiente (25°C). En invierno, el valor de resistencia aumenta a medida que disminuye la temperatura ambiente, mientras que en verano disminuye a medida que sube la temperatura. En mediciones prácticas, pueden ocurrir pequeñas desviaciones de la curva teórica debido a factores como las limitaciones de precisión del instrumento de medición, las fluctuaciones instantáneas de la temperatura ambiente, el tiempo de respuesta térmica del termistor y los parámetros parásitos del circuito de medición. Estas desviaciones se consideran normales y no afectarán el funcionamiento normal del termistor ni su función de detección de temperatura.
Contactar al servicio postventa
Si el mensaje sigue apareciendo, contacte al equipo de servicio postventa.
Mensaje de error
HMS_0300-0200-0001-0007: La temperatura de la boquilla es anormal, el sensor podría estar abierto.
"La temperatura de la boquilla es anormal, el sensor podría estar abierto."
0300-0200-0001-0007
