En esta guía, mostraremos cómo reemplazar el Ensamblaje de Calentamiento del Hotend en el A1 mini.
¿Cuándo utilizar?
Esta guía está destinada a utilizarse si existe un problema con el Ensamblaje de Calentamiento del Hotend para su A1 mini.
Los problemas comunes que podrían indicar la necesidad de reemplazar el Ensamblaje de Calentamiento del Hotend A1 mini incluyen:
- El Ensamblaje de Calentamiento del Hotend está envuelto en plástico debido a un fallo de impresión
- El calentador o el termistor ya no funcionan
- La bisagra metálica del hotend ya no funciona
- Recomendado por el Soporte Técnico de Bambu Lab
Herramientas y materiales necesarios
- Ensamblaje de Calentamiento del Hotend de Bambu Lab para A1
- Llave Allen H1.5 y 2.0
- Pinzas planas
- 25 minutos de su tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Aviso sobre la configuración del software Bambu Studio

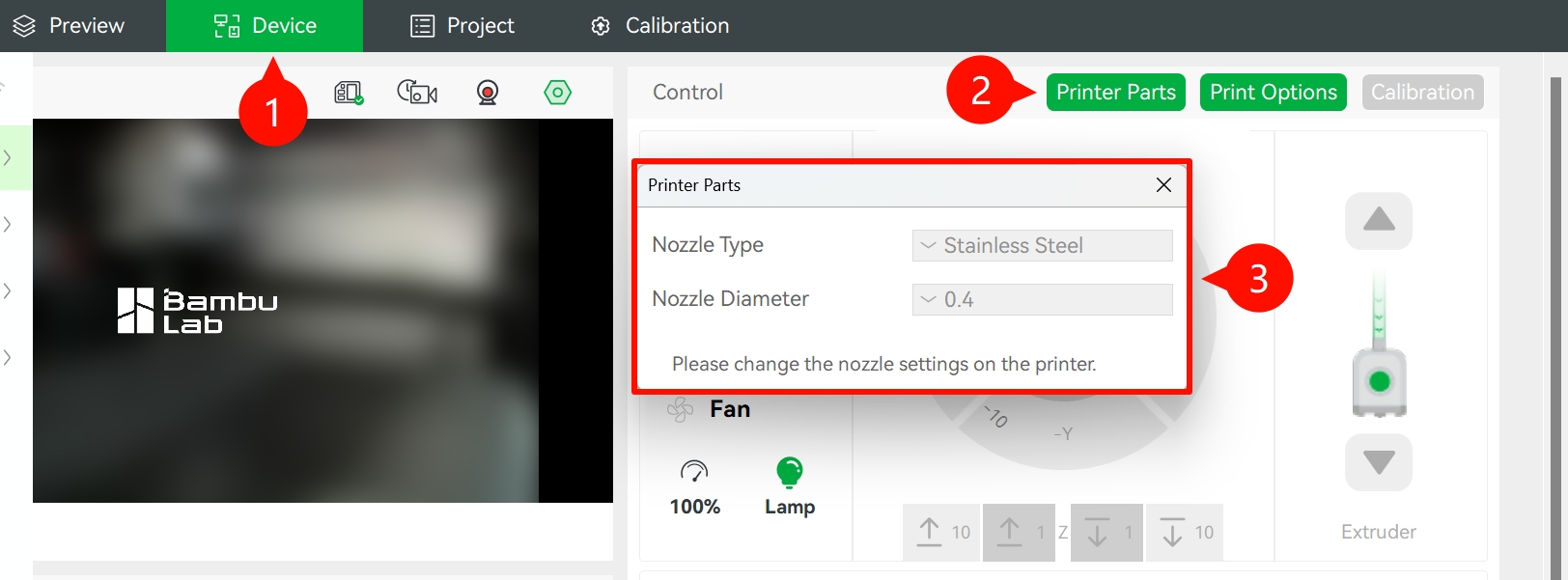

En la última versión de Bambu Studio (Bambu_Studio_win_public-v02.01.01.52-20250616155614), la opción para modificar la información de la boquilla en la sección "Partes de la Impresora" se ha deshabilitado (como se muestra en la captura de pantalla a continuación) y ahora solo sirve para visualización.
Algunos usuarios podrían considerar erróneamente esto como un problema de software o hardware debido a los cambios desde versiones anteriores. Sin embargo, este ajuste tiene como objetivo mejorar la consistencia operativa y la seguridad del usuario. Los cambios de boquilla deben realizarse directamente en la impresora. Permitir modificaciones a través de la interfaz de software podría inducir a nuevos usuarios a pensar que no es necesario reemplazar físicamente la boquilla antes de imprimir.
Nota: Si ha reemplazado la boquilla por una de especificación diferente, recuerde sincronizar la información de la boquilla en el dispositivo.
Guía en video
Retirar el Ensamblaje de Calentamiento del Hotend Antiguo
1. Retirar la cubierta frontal del cabezal
Agarre la base de la cubierta frontal y tire suavemente hacia usted. Los clips que mantienen la cubierta en su lugar se liberarán, permitiendo retirar la cubierta frontal.
2. Retirar el hotend
Retire la calceta de silicona del hotend tirando suavemente hacia usted, abra la hebilla y retire el hotend. Todos los pasos están etiquetados en la pegatina del extrusor.
3. Retirar los tornillos del extrusor
Retire los tornillos como se muestra en la imagen y tire suavemente del extrusor hacia adelante un poco.
Nota: No tire del extrusor con fuerza, ya que podría romper fácilmente el cable del motor.
4. Retirar la carcasa trasera del cabezal
Abra cuidadosamente la carcasa trasera del cabezal tirando de la sección inferior como se muestra a continuación.

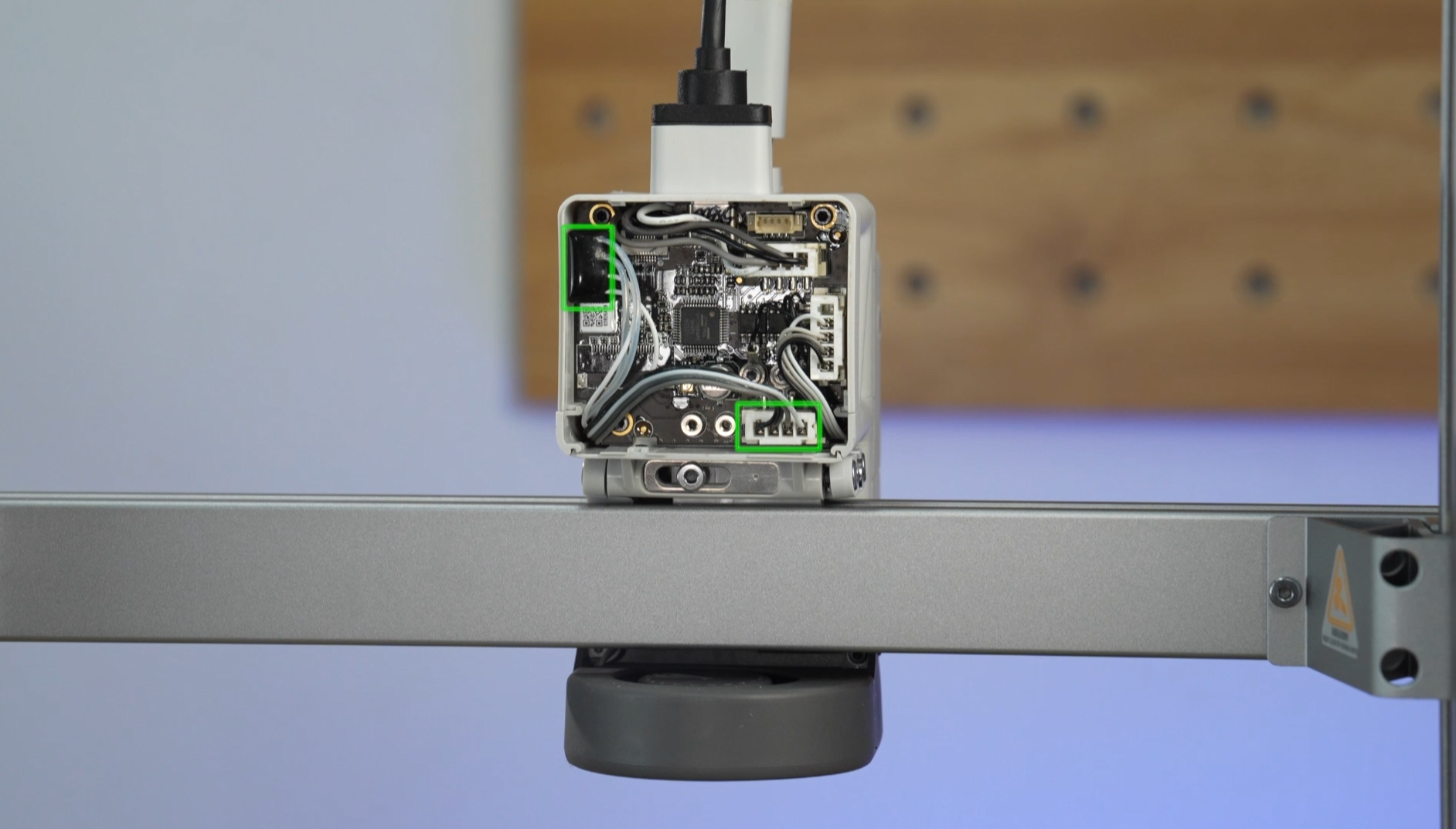

5. Desconectar los cables
Retire el cable del ensamblaje de calentamiento del hotend y el cable del ventilador de capa conectado a la placa TH.
6. Retirar la cubierta derecha del cable
Empuje suavemente hacia afuera la cubierta derecha del cable para retirarla.
7. Retirar los cables
Retire los cables con cuidado del canal de cables.
8. Retirar el ensamblaje de calentamiento del hotend
Retire el ensamblaje de calentamiento del hotend quitando los 3 tornillos del ensamblaje de calentamiento del hotend.
Si su impresora original incluía un bloque cerámico, verifique que la junta negra se retire junto con el ensamblaje durante el desmontaje.
Instalar el Nuevo Ensamblaje de Calentamiento del Hotend
1. Instalar el Ensamblaje de Calentamiento del Hotend
Instale el nuevo ensamblaje de calentamiento del hotend, alineando los clips y asegurando que la parte superior del ensamblaje esté contra la línea de alineación blanca en el cabezal, luego instale los 3 tornillos.
Si el nuevo ensamblaje incluye un bloque cerámico, alinee primero la junta con los agujeros de los tornillos e instale previamente dos tornillos, luego asegure el ensamblaje de calentamiento al cabezal.
Nota: La especificación de los 3 tornillos que fijan el ensamblaje de calentamiento del hotend es M3*10.
2. Instalar la cubierta derecha del cable
- Introduzca el cable en el clip, utilizando pinzas para ayudar.
- Pase los cables por el canal derecho de cables y empuje la cubierta de cables hacia atrás.
Nota: Tenga extremo cuidado al enrutar los cables.
3. Instalar el extrusor
Coloque el extrusor en su posición y instale los 4 tornillos.
4. Instalar el hotend
Siga las indicaciones disponibles en la etiqueta del extrusor para volver a conectar el hotend al cabezal. Luego, fíjelo en su posición utilizando la pinza y instale la calceta de silicona.
5. Instalar la cubierta frontal del cabezal
Simplemente fije la cubierta frontal del cabezal en la parte superior del cabezal alinear las pinzas, luego presione suavemente en el lado inferior. Escuchará el clic cuando la instalación esté completa.
6. Reconectar los cables
Reconecte el cable de la unidad de calentamiento del hotend y el cable del ventilador de capa como se muestra a continuación.
7. Instalar la carcasa trasera del cabezal
Alinee simplemente los dos soportes de la carcasa trasera hacia la parte superior, luego empuje hasta escuchar varios clics.
Sincronizar la información de la boquilla en el dispositivo

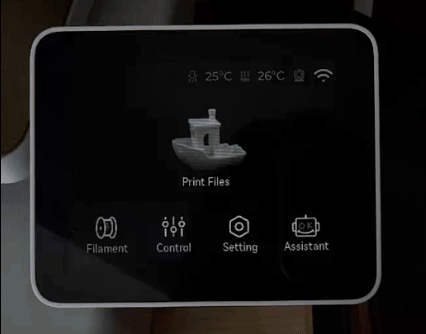

Si ha reemplazado el hotend por uno de un diámetro o material diferente, consulte la animación a continuación para actualizar la información de la boquilla en la pantalla:
Verificar la funcionalidad de la unidad de calentamiento del hotend A1
Para asegurar que todo funcione correctamente, ajuste la temperatura del hotend a 100°C. Si es exitoso, la pantalla mostrará la temperatura.
Paso de calibración después de la operación
Recomendamos realizar una calibración completa de la impresora después de esta operación.
Además, se recomienda fuertemente lavar la placa texturizada de PEI antes de usarla, ya que podría haberse contaminado durante este proceso.
Posibles problemas y soluciones
Si encuentra problemas durante la instalación de una nueva Unidad de Calentamiento del Hotend, consulte los problemas y soluciones potenciales enumerados a continuación:
La temperatura del hotend es 0°C
Verifique el conector de la Unidad de Calentamiento del Hotend y confirme que esté insertado correctamente, como se muestra en Reconectar los cables. Es importante alinear cuidadosamente los pines del conector con la placa TH. Si el problema persiste, los alambres del termistor podrían estar dañados (alambres blancos).
El hotend no se calienta
Verifique el conector de la Unidad de Calentamiento del Hotend y confirme que esté insertado correctamente, como se muestra en Reconectar el cable. Es importante alinear cuidadosamente los pines del conector con la placa TH. Si el problema persiste, los alambres del calentador podrían estar dañados (alambres translúcidos).
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos ponerse en contacto con el equipo de soporte técnico antes de iniciar la operación. Haremos lo posible por responder con rapidez y brindarle la asistencia que necesite. Haga clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
