¿Qué es el conjunto de placas TH Board V9?

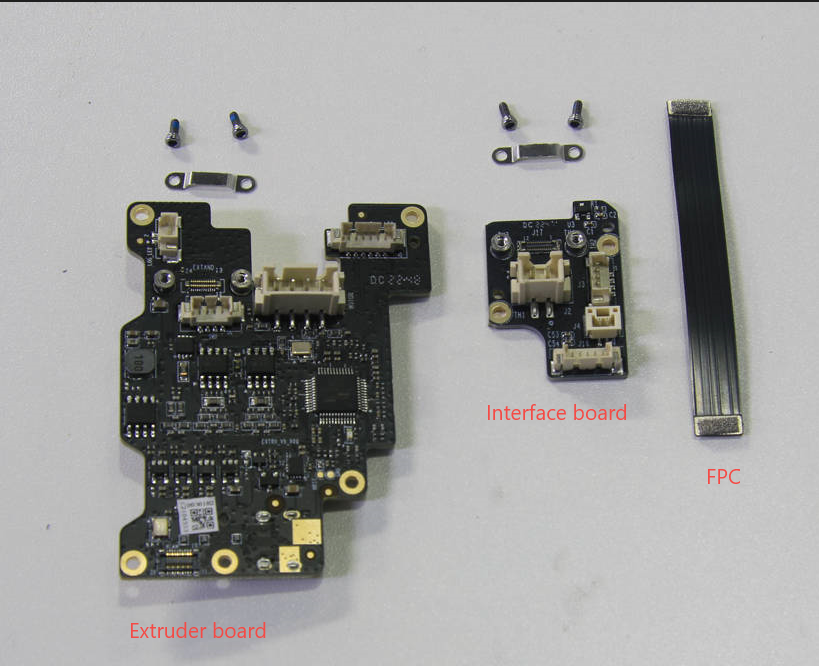

La nueva versión del conjunto de placas TH Board V9 para la X1 y X1C (no para X1E) incluye la placa del extrusor, Extruder Interface Board V9 - X1 Series y TH Board FPC Cable V9 - X1 Series. Pueden reemplazarse según las partes dañadas.
Si observa que su placa de circuito del cabezal difiere de la mostrada en esta guía, es posible que esté utilizando la versión antigua de la TH Board (V8). Si falla la versión antigua de la TH Board, puede reemplazarla con el conjunto de la versión V9.
¿Cuándo utilizar?
- Los conectores y componentes están dañados
- Se detectaron problemas mediante un análisis de LOG de la impresora
Herramientas y materiales necesarios
- Llave hexagonal H1.5
- Placa(s) del cabezal de Bambu Lab

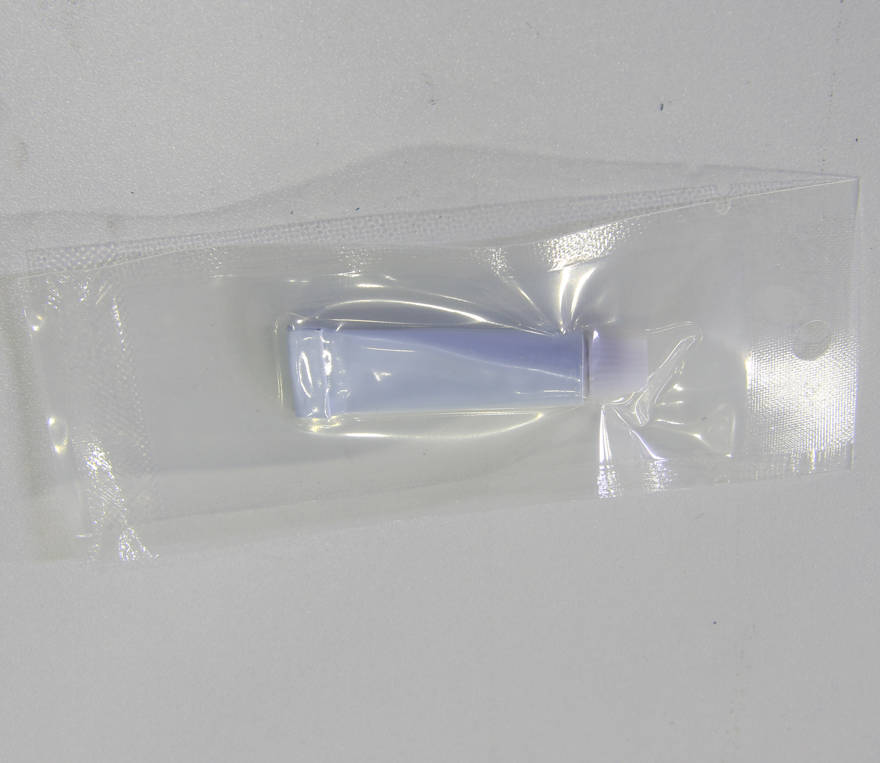

- Pegamento de silicona
Advertencia de seguridad
IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene dudas o preguntas sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.
Diferencias entre las versiones
Las principales diferencias entre la nueva y la antigua versión del conjunto de placas TH Board V9. Como se muestra en las imágenes a continuación, V8 es la versión antigua y V9 es la nueva.
- Combinar el cable y el cable de tierra en un solo cable FPC;
- El método de refuerzo en ambos extremos del cable de conexión cambia de fijación de silicona a refuerzo con soporte;
- El sentido del conector NTC en la placa de interfaz cambia;
- El sentido del conector utilizado para conectar la placa principal del extrusor y la carcasa frontal cambia.
Guía en video
Guía de operación
Nota: Antes de desconectar los conectores, se recomienda usar un secador de pelo para calentar suavemente el pegamento de silicona aplicado en ellos. Esto ayuda a evitar daños en los conectores. Alternativamente, puede usar pinzas para retirar parte del pegamento antes de desconectar. Después de reconectar, también es recomendable aplicar pegamento de silicona para refuerzo.
Al instalar el cable FPC, es vital considerar cuidadosamente la dirección de instalación. Una dirección incorrecta puede causar desalineación de los conectores BTB del cable FPC. Es importante no forzar la instalación, ya que esto puede dañar los conectores BTB.
Consejos y trucos para la operación:
Si tiene dificultades al instalar el cable FPC y los tornillos pequeños en el cabezal, puede intentar el siguiente método alternativo: Coloque las tres piezas sobre una mesa y instálelas en esa posición. Después de que estén conectadas correctamente, deslice el cable FPC hacia la parte superior del Cabezal desde derecha a izquierda.
-
Coloque las 2 placas del cabezal sobre la mesa o banco de trabajo frente a usted.
-
Asegúrese de que el cable FPC esté orientado correctamente, consultando las imágenes proporcionadas:

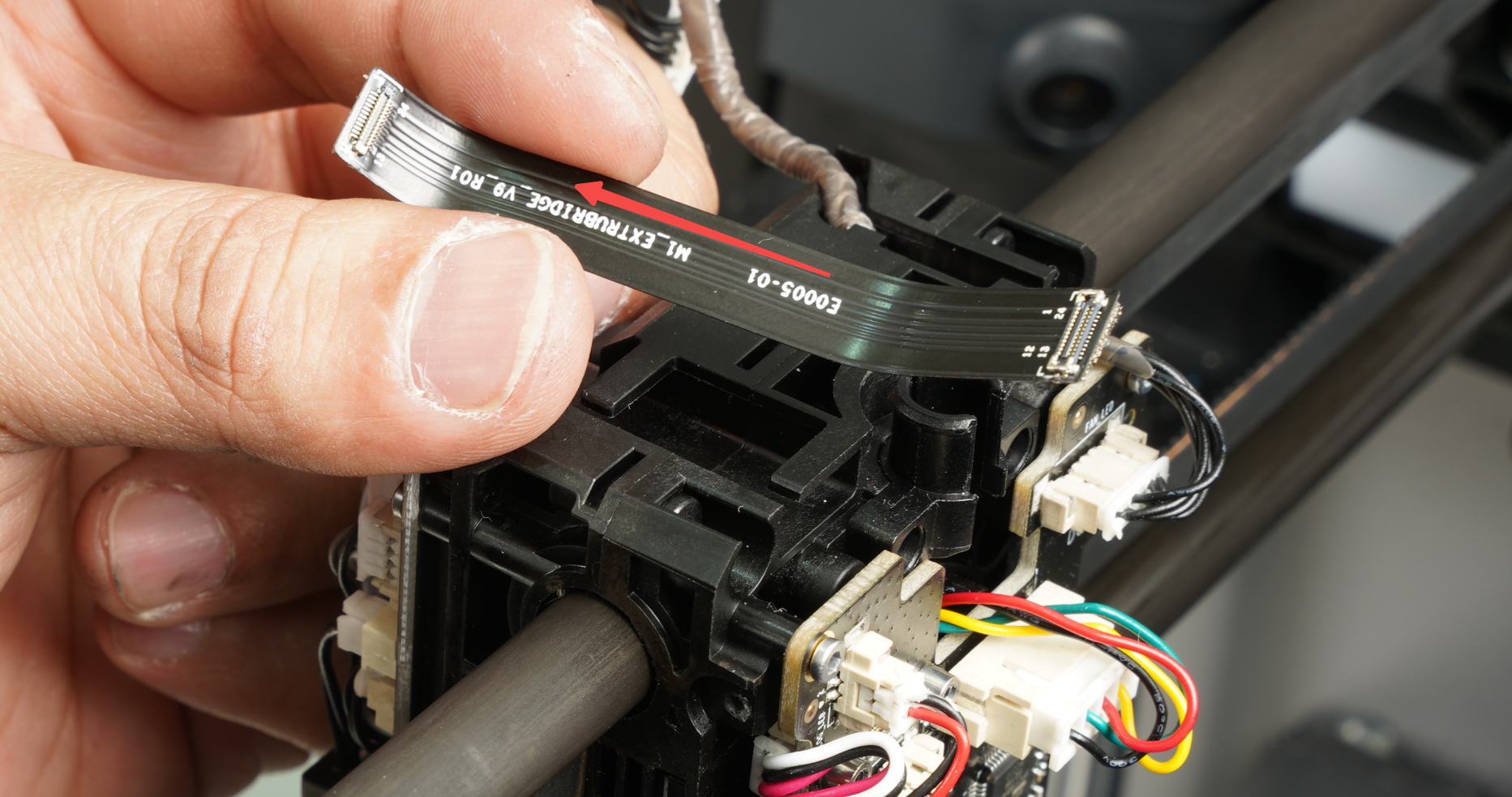

El cable FPC presenta una fila de texto, y la dirección de lectura a lo largo del texto debe dirigirse hacia la placa pequeña (la Placa de Interfaz del Extrusor) siguiendo la dirección de la flecha.
-

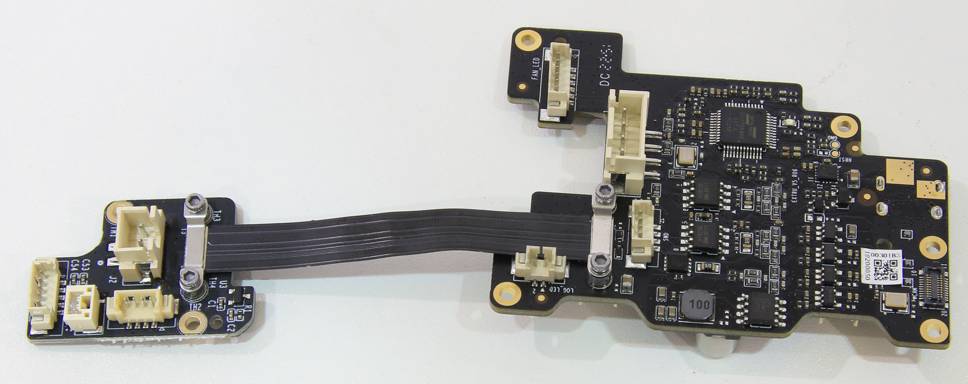

Ensamble el cable manteniendo las placas sobre la mesa. Asegúrese de no apretar excesivamente los tornillos y de que las protecciones metálicas estén en su lugar para asegurar el conector, como se muestra en la siguiente imagen:
-
Cuando esté listo, sostenga las placas en la orientación especificada.
-
A continuación, deslice el cable FPC hacia su posición sobre el Cabezal, moviéndose de derecha a izquierda.
-
Una vez completados estos pasos, puede continuar con los pasos 8, 9, 10 y 12, y las instrucciones posteriores proporcionadas en la wiki.
Paso 1 - Retirar la carcasa frontal
Abra la carcasa frontal separando cuidadosamente los componentes. Desconecte el cable de conexión y proceda a retirar la carcasa frontal.
Paso 2 - Aflojar la palanca del cortador
Use la llave hexagonal H1.5 para aflojar el tornillo de la palanca del cortador, permitiendo que se incline naturalmente. Presione hacia abajo para desconectar el tubo PTFE del extrusor.
Paso 3 - Retirar la carcasa del cabezal
Retire los 8 tornillos que fijan la carcasa del cabezal con la llave hexagonal H1.5 en ambos lados, y retire la cubierta trasera del cabezal y el marco central.
Paso 4 - Desconectar el cable USB
Desconecte el cable USB de la placa principal del extrusor, y luego retire la placa principal junto con el soporte del cabezal.
Paso 5 - Retirar el cable FPC de conexión

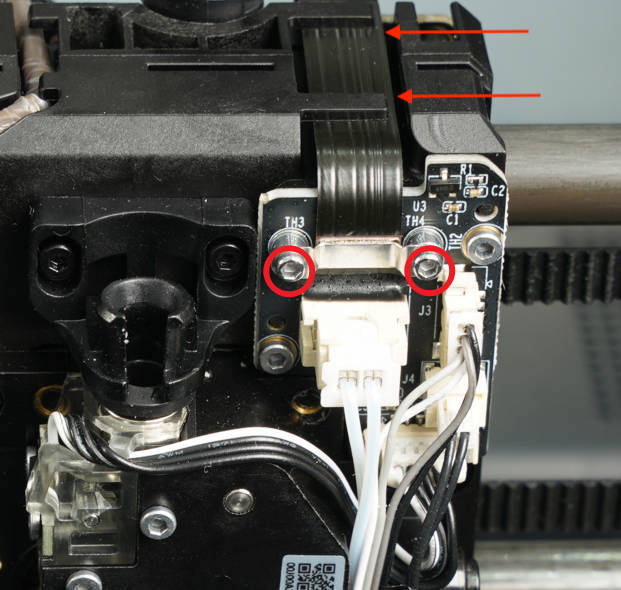

Desenrosque los tornillos en ambos extremos del cable FPC de conexión usando la llave hexagonal H1.5, retire los soportes, desconecte el cable y luego retirelo del cabezal.
Nota: Los 4 tornillos utilizados en este paso son más pequeños. Tenga cuidado de no apretar excesivamente los tornillos para evitar roturas, y asegúrese de no mezclarlos con otros tornillos.
Paso 6 - Retirar la placa de interfaz
Desconecte los 4 cables conectados a la placa de interfaz. Luego, usando una llave hexagonal H1.5, retire los dos tornillos que fijan la placa de interfaz. Finalmente, retire la placa de interfaz de su posición.
Advertencias: El enchufe del termistor está equipado con una bisagra/enganche (que difiere de los enchufes de ventilador y calentador). Para desconectarlo, debe presionar el enganche para desbloquearlo en lugar de tirar de los cables/enchufe, ya que esto podría hacer que el conector completo de la PCB se desprenda.
Paso 7 - Retirar la placa principal del extrusor
Desconecte los 3 cables conectados a la placa principal del extrusor. Luego, usando una llave hexagonal H1.5, retire los tres tornillos que fijan la placa principal del extrusor. Gire la placa principal del extrusor hacia la izquierda y desconecte los dos cables láser. Finalmente, retire la placa principal del extrusor de su posición.
Paso 8 - Instalar la placa principal del extrusor
Instale la placa principal del extrusor en el cabezal y fíjela con tres tornillos. Luego, conecte el cable flexible de la cámara e instale el soporte. Finalmente, use dos tornillos para bloquear el soporte en su lugar.
Paso 9 - Conectar el cable (placa principal del extrusor)
Conecte los 5 cables a la placa principal del extrusor, asegurándose de alinear correctamente los conectores. Se recomienda reforzar las conexiones con silicona, como se hizo antes al desconectarlas. Organice los tres cables lidar como se muestra en el diagrama para evitar daños e interferencias durante la instalación de la carcasa.
Paso 10 - Instalar la placa de interfaz
Instale la placa de interfaz en el cabezal y fíjela con dos tornillos. A continuación, conecte el cable de la placa Hall (extrusor). Se recomienda reforzar la conexión con pegamento de silicona. Posteriormente, conecte los 3 cables del hotend.
Paso 11 - Instalar el cable FPC de conexión

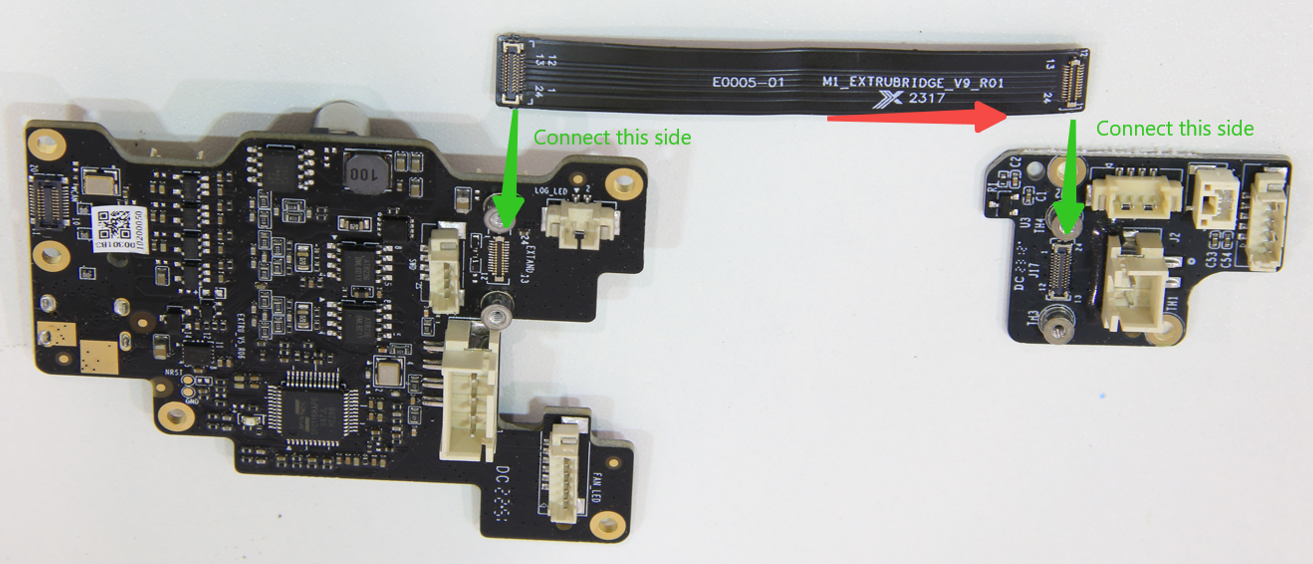

El conector "macho" BTB debe conectarse a la placa pequeña (placa de interfaz).
El conector "hembra" BTB debe conectarse a la placa grande (placa del extrusor).
Recomendamos enérgicamente que verifique cuidadosamente los conectores BTB en el cable FPC y en la placa antes de la instalación. Los conectores BTB "hembra" deben corresponder a los conectores BTB "macho".
Si encuentra dificultad para distinguir la dirección utilizando los conectores BTB, también puede determinarla observando la dirección del texto en el cable FPC.
El cable FPC tiene una fila de texto, y la dirección de lectura a lo largo del texto debe dirigirse hacia la placa pequeña (placa de interfaz) en la dirección de la flecha.
Una vez confirmada la dirección de conexión del cable plano, instálelo en la ranura superior del cabezal. Luego, conéctelo a los conectores de la placa de interfaz y de la placa principal del extrusor, y refuerce con soportes de sujeción y tornillos.
Nota: Los 4 tornillos utilizados son de menor tamaño. Evite apretarlos con fuerza para evitar que se rompan y no los mezcle con otros tornillos.
Paso 12 - Conectar el cable USB
Conecte el cable USB a la placa principal del extrusor, presione el cable USB en la base del cable y luego monte el soporte del cable en su posición.
Paso 13 Verificar el ensamblaje de la placa TH, especialmente si el cable FPC está instalado correctamente.
Para verificar si el ensamblaje de la placa TH está instalado correctamente antes de instalar la carcasa del cabezal, realice las siguientes 2 pruebas:
- Utilice un filamento corto para probar si el sensor Hall del extrusor detecta normalmente el filamento. Por ejemplo, cuando se inserta el filamento, aparecerá una marca verde aquí, y la marca verde desaparecerá cuando se extraiga el filamento.

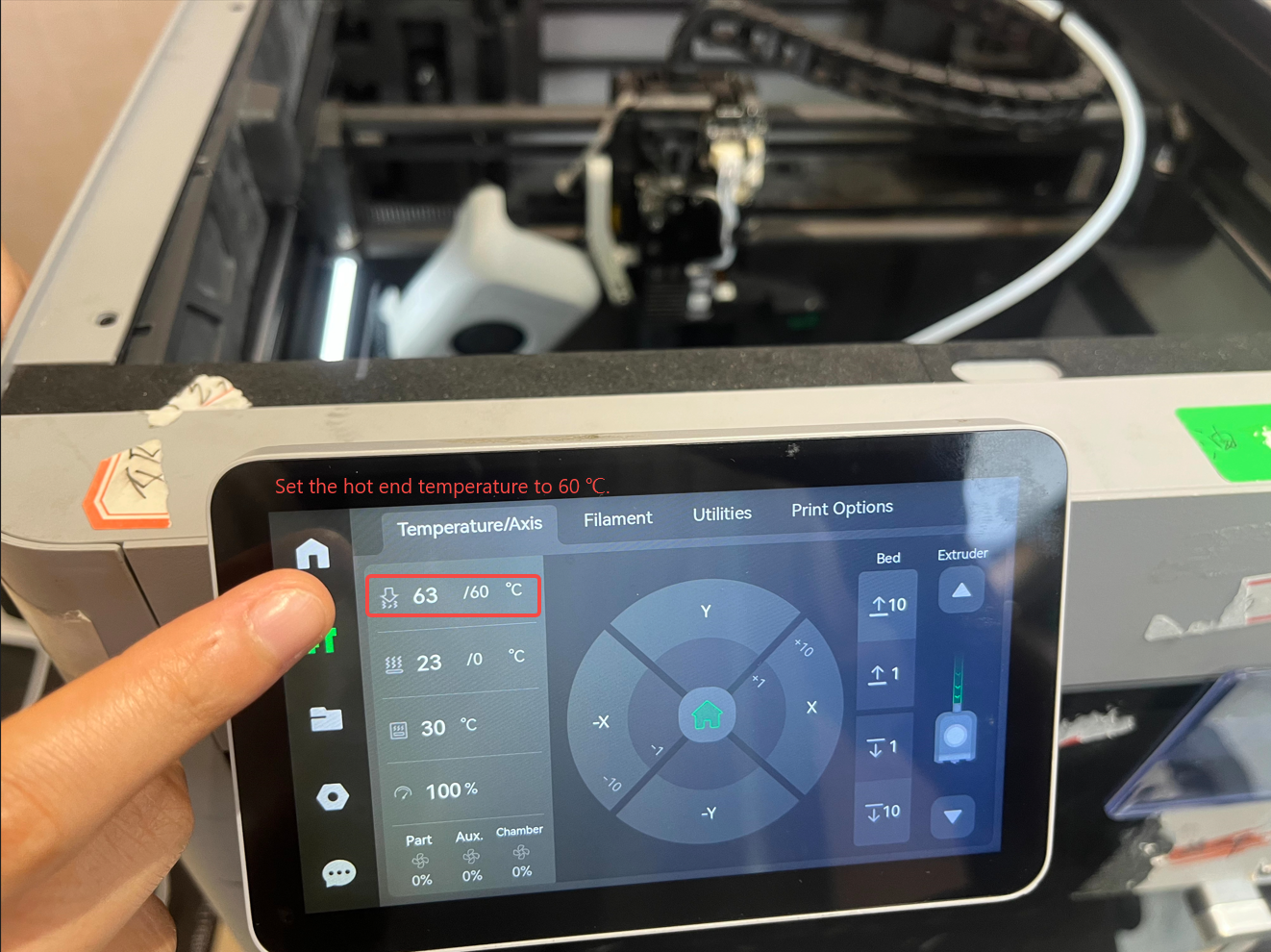

- Establezca la temperatura del hotend en 60 ℃. Cuando la temperatura sea superior a 50 ℃, el ventilador del hotend se activará. Si la impresora no puede superar estas dos pruebas después de instalar la placa TH, es probable que el cable flexible que conecta ambas placas no esté instalado correctamente. Vuelva a instalarlo.
Paso 14 - Instalar la carcasa del cabezal
Instale el marco central y la cubierta trasera del cabezal, y fije cuatro tornillos en ambos lados, respectivamente.
Paso 15 - Instalar la palanca del cortador

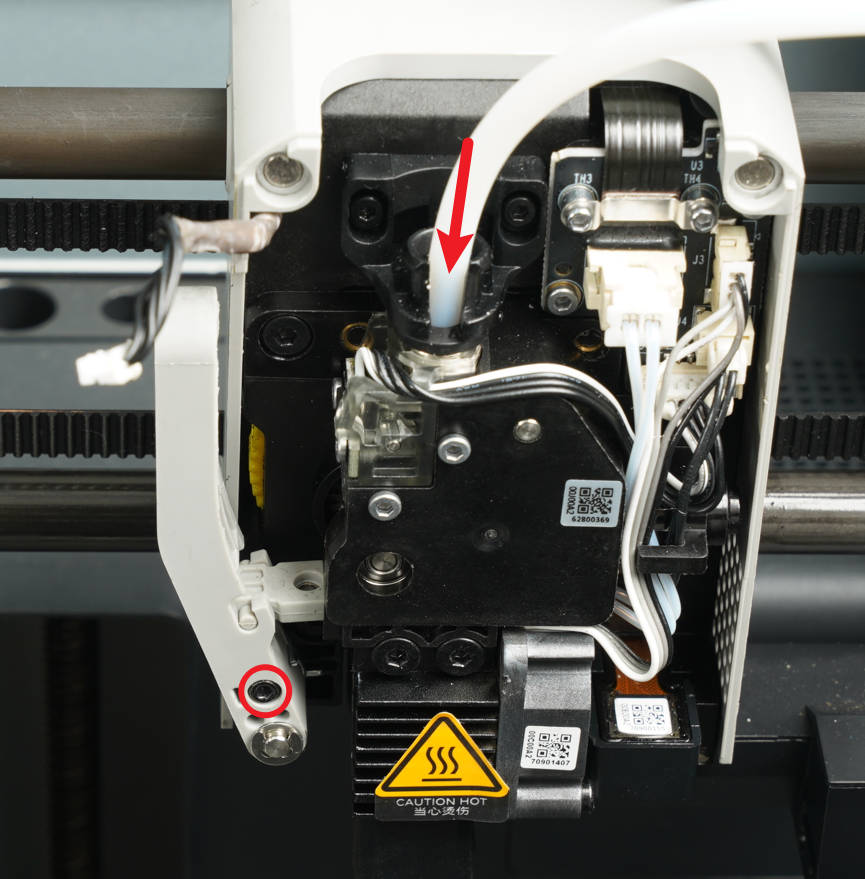

Levante la palanca del cortador manualmente, deslice el cortador en el extrusor a lo largo de la ranura del cortador, fije el tornillo de sujeción y conecte el tubo PTFE.
Paso 16 - Instalar la carcasa frontal
Conecte el cable frontal como se muestra en la figura a continuación y luego cierre la carcasa frontal.
Video de operación (Pendiente)
Nota: Utilice un secador de pelo para calentar la silicona aplicada en los conectores antes de desconectarlos, para evitar dañar los conectores, o utilice pinzas para retirar parte de la silicona primero.
Cómo verificar la finalización/éxito
Comprobar las luces indicadoras en la placa de control
Estado normal: la luz indicadora de la placa TH permanece roja constantemente
Antes de apretar todos los tornillos, puede instalar temporalmente la cubierta o dejarla sin colocar (teniendo cuidado con la seguridad eléctrica y operando con la alimentación desconectada). Luego, encienda para verificar si las luces indicadoras funcionan normalmente. Si las luces son normales, apriete los tornillos para evitar rehacer el trabajo.
https://public-cdn.bblmw.com/wiki/video/X1-TH.mp4
Conecte el cable de alimentación y encienda la impresora. Inicie una operación de autodiagnóstico del dispositivo y verifique si hay errores.
- Encienda la impresora
- Ejecute una operación de autodiagnóstico del dispositivo como se muestra a continuación y, si no ocurren errores, la sustitución fue exitosa.
Notas finales
Esperamos que la guía detallada que compartimos sea útil e informativa.
Queremos asegurarnos de que pueda realizarla de manera segura y efectiva. Si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, le animamos a ponerse en contacto con nuestro amable equipo de atención al cliente antes de iniciar la operación. Nuestro equipo siempre está listo para ayudarle y responder cualquier pregunta que pueda tener.
Haga clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
Haremos lo posible por responder con prontitud y brindarle la asistencia que necesite.
