Forro Interno
El forro interno del P2S es una cubierta plástica ubicada en la parte trasera de la impresora. Soporta la placa MC, la placa AC, el módulo de alimentación y otros componentes electrónicos, aislándolos de la cámara de impresión.
Cuándo usar esta guía
Daño en el forro
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abrir un nuevo ticket en nuestra Página de Soporte para asistencia.
Retirar el forro interno
Paso 1: Retirar el panel trasero
Consulte esta wiki para retirar el panel trasero de la impresora: Reemplazar el panel trasero del P2S
Paso 2: Retirar la placa AC/MC y la fuente de alimentación
Consulte las siguientes dos wikis para retirar las placas AC y MC y la fuente de alimentación del forro: Reemplazo de las placas AC/MC del P2S Reemplazo de la fuente de alimentación del P2S
El cable de alimentación de la placa MC puede permanecer conectado a la fuente de alimentación y retirarse junto con ella.
Paso 3: Retirar el ensamblaje de conmutación de flujo de aire adaptivo
Consulte esta wiki para retirar el ensamblaje de conmutación de flujo de aire adaptivo: Reemplazar la unidad de conmutación de flujo de aire adaptivo
Paso 4: Retirar el panel izquierdo
Dado que el cable de tierra de la cama caliente está fijado a la columna, debe retirar primero el panel lateral izquierdo. Consulte esta wiki para retirar el panel izquierdo: Reemplazar el panel izquierdo del P2S
Paso 5: Retirar la cama caliente
Consulte esta wiki para retirar la cama caliente: Reemplazar la cama caliente del P2S Con la llave hexagonal H2.0, retire los siete tornillos de la cama caliente (BT3x5) que la fijan para retirarla.

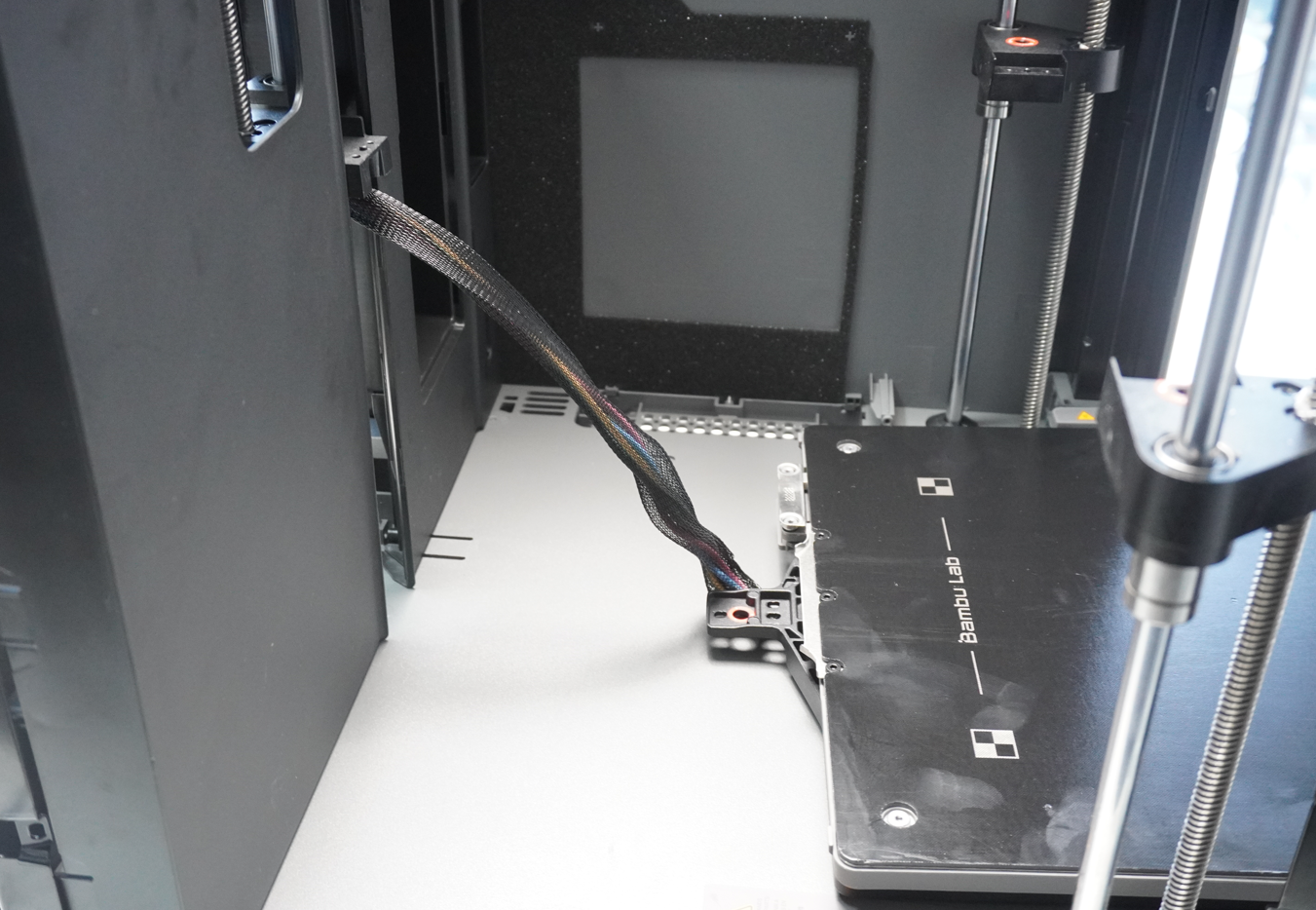

Solo necesita levantar la cama caliente de los tres deslizadores y colocarla sobre la base.
Paso 6: Retirar el ensamblaje del filtro de aire/limpiador de purga
Consulte estas dos wikis para retirar el filtro de aire y el ensamblaje del limpiador de purga: Reemplazar la cubierta y filtro de aire del P2S Reemplazar el ensamblaje del limpiador de purga del P2S
Paso 7: Retirar el forro interno

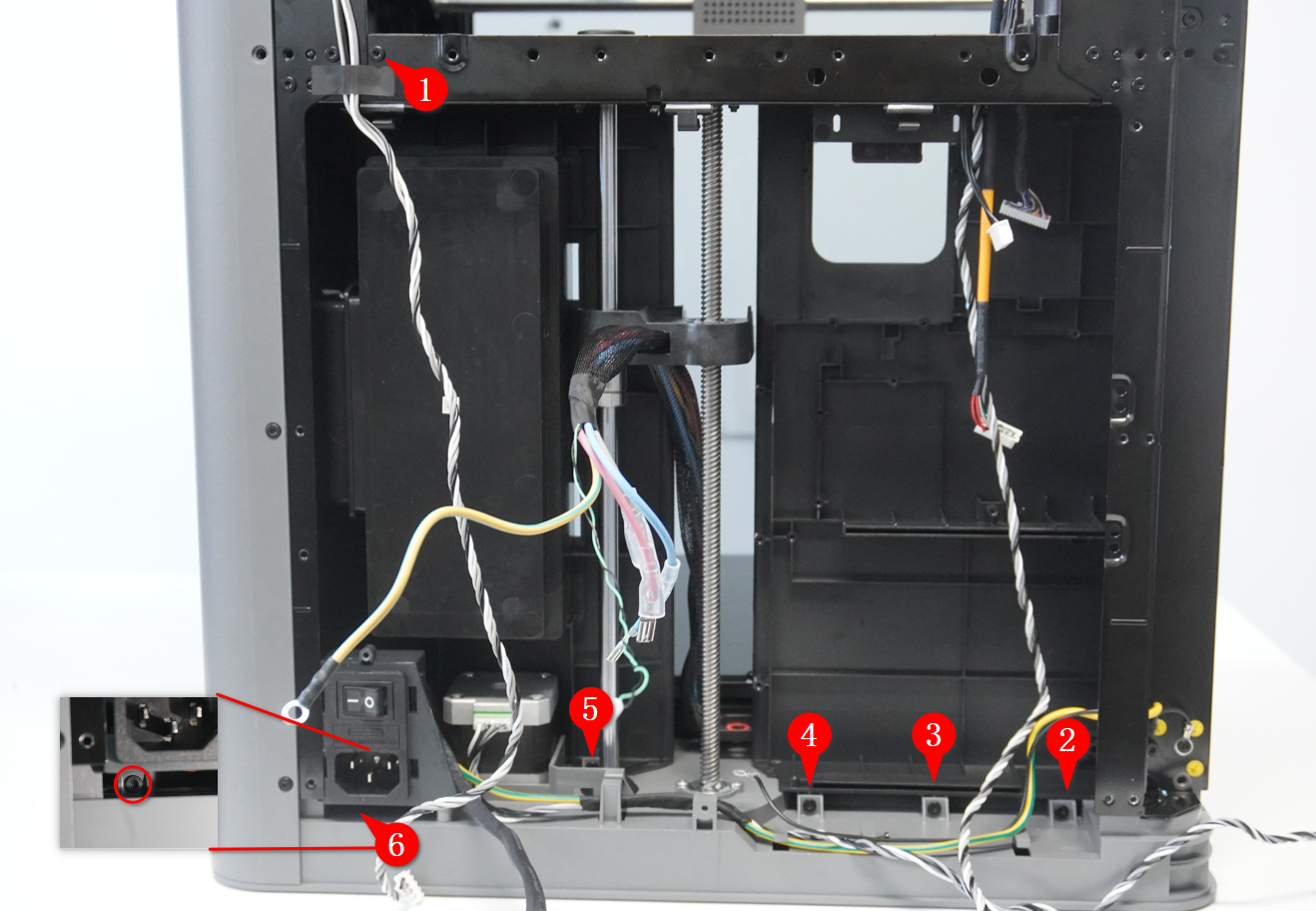

Use una llave hexagonal H2.0 para retirar los seis tornillos de montaje.

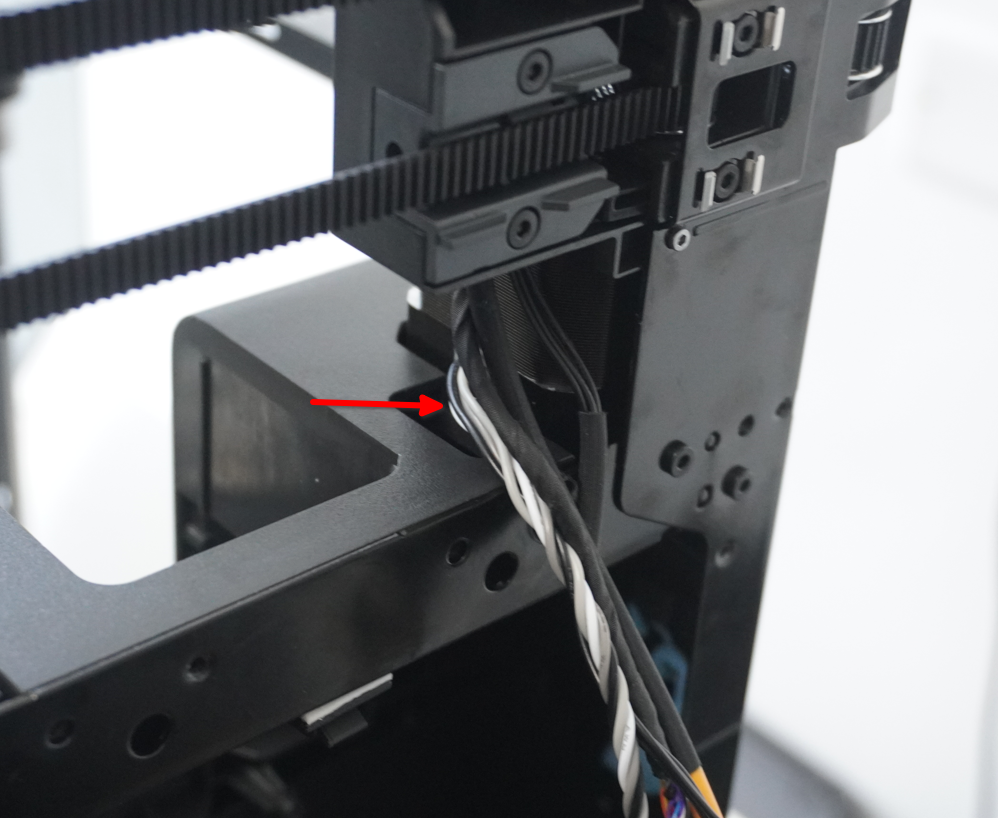

Extraiga los cables del cabezal, del motor A y de la placa MC-AP de los canales de cables del chasis interno.

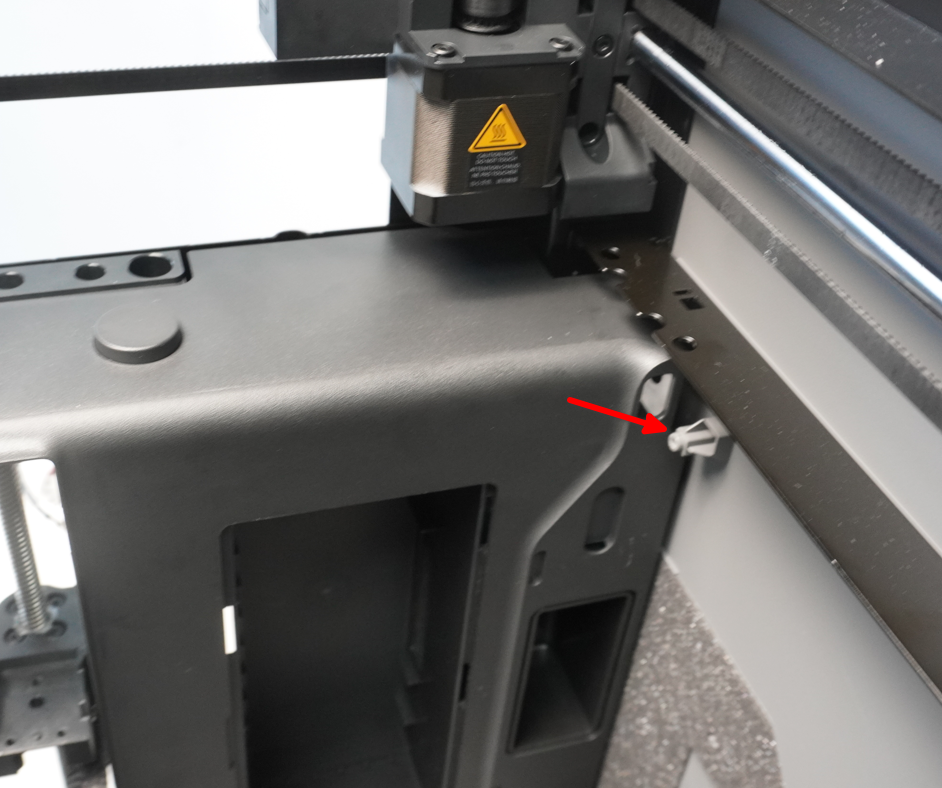

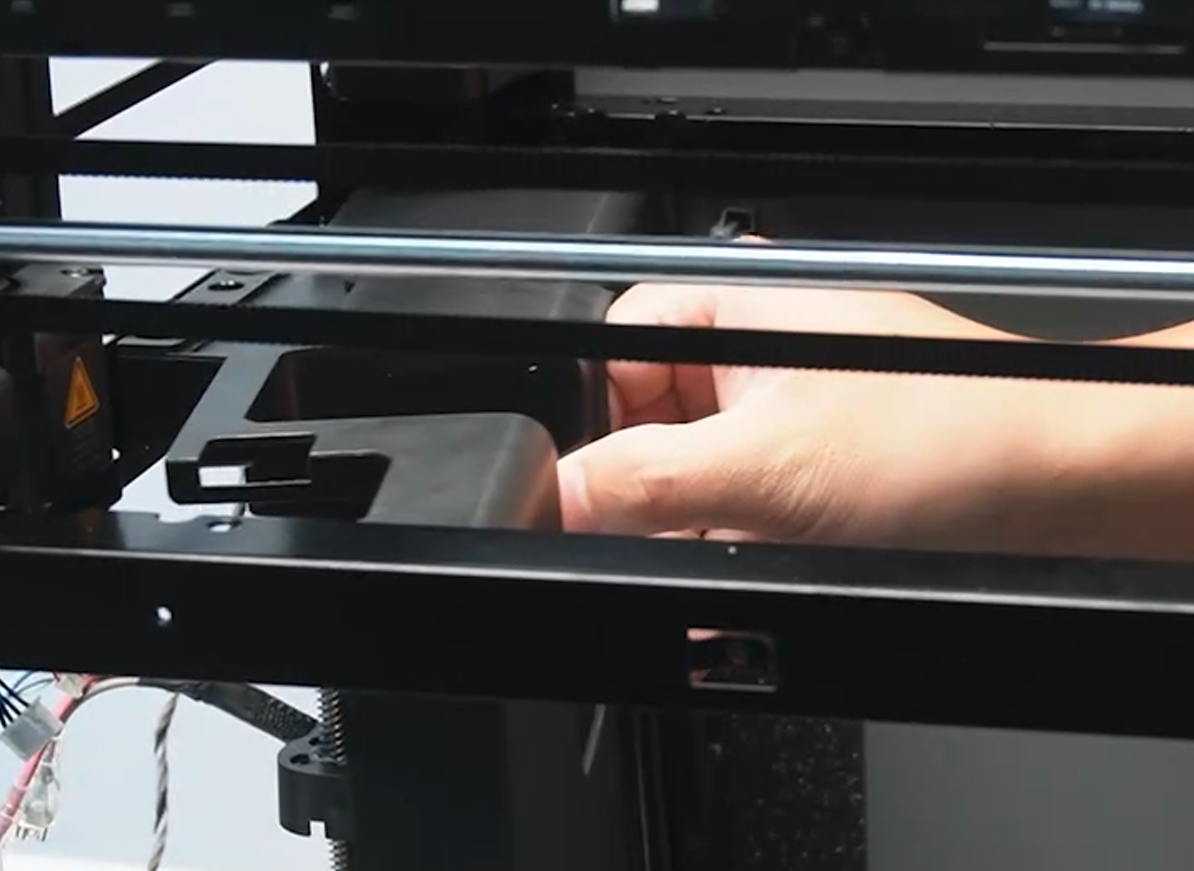

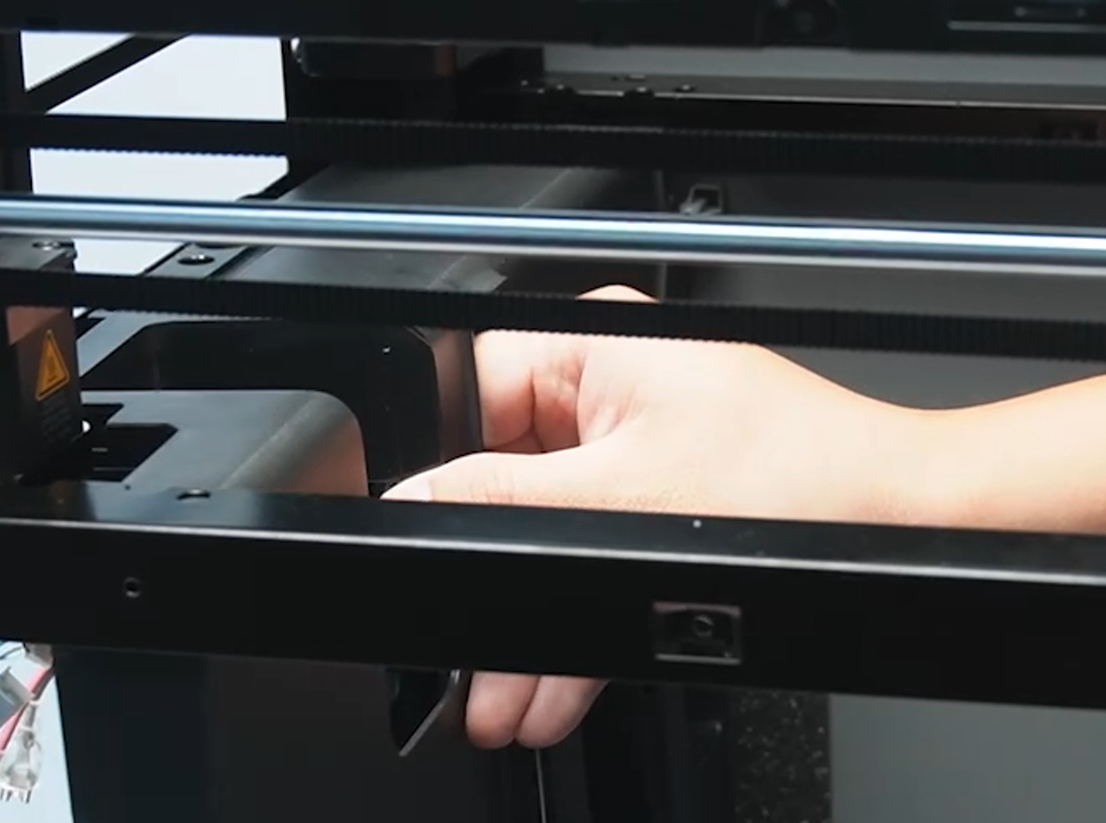

Levante el chasis interno hacia arriba, luego inclínalo para retirarlo. Al retirar, tenga cuidado de evitar los postes de tornillos en el panel lateral derecho.
Instalar el forro interno
Paso 1: Alinear e instalar el forro interno

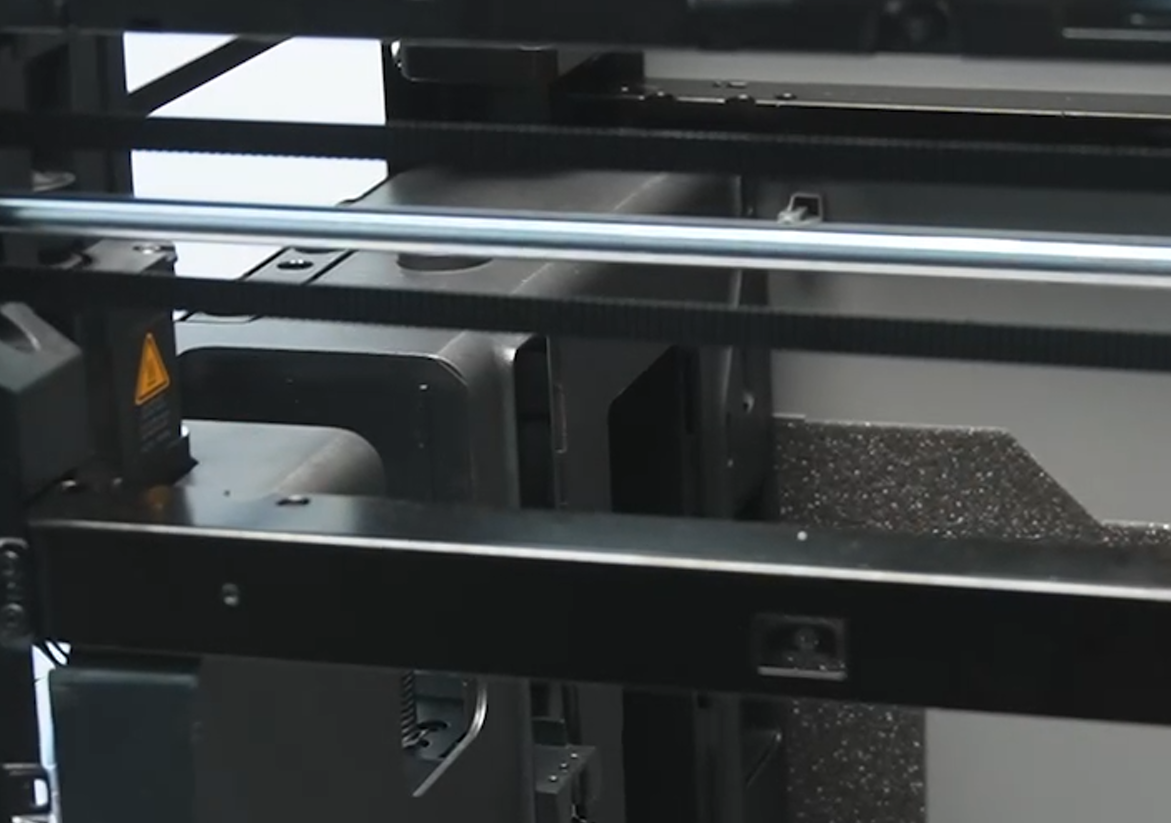

Incline el chasis interno en su lugar, luego use una llave hexagonal H2.0 para apretar los 6 tornillos de montaje.
Ore los cables del cabezal, del motor A y de las placas MC-AP secuencialmente a través de los canales de cables en el chasis interno.
Paso 2: Instalar la fuente de alimentación, la placa AC y la placa MC
Consulte las siguientes dos wikis para instalar las placas AC y MC y la fuente de alimentación de vuelta en el forro: Reemplazo de las placas AC/MC del P2S Reemplazo de la fuente de alimentación del P2S
Paso 3: Instalar la cama caliente
Consulte esta wiki para instalar la cama caliente: Reemplazar la cama caliente del P2S
Paso 4: Instalar el panel izquierdo
Consulte esta wiki para instalar el panel izquierdo: Reemplazar el panel izquierdo del P2S
Paso 5: Instalar el ensamblaje de conmutación de flujo de aire adaptivo
Consulte esta wiki para instalar el ensamblaje de conmutación de flujo de aire adaptivo: Reemplazar la unidad de conmutación de flujo de aire adaptivo
Paso 6: Instalar el ensamblaje del filtro de aire/limpiador de purga
Consulte estas dos wikis para instalar el filtro de aire y el ensamblaje del limpiador de purga: Reemplazar la cubierta y filtro de aire del P2S Reemplazar el ensamblaje del limpiador de purga del P2S
Paso 7: Instalar el panel trasero
Consulte esta wiki para instalar el panel trasero de la impresora: Reemplazar el panel trasero del P2S
Paso 8: Nivelar manualmente la cama caliente
Puede nivelar manualmente las camas calientes utilizando esta wiki: Nivelación manual de cama caliente del P2S
Verificación del éxito
Debido a que muchos componentes se desmontan y vuelven a montar durante este reemplazo, después de finalizar, conecte la alimentación, encienda la impresora y ejecute la calibración del dispositivo. Si la calibración tiene éxito, el reemplazo es exitoso.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, por favor presente un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
