Cama caliente
La cama caliente de una impresora es una plataforma instalada dentro de la cámara de la impresora. Se mueve hacia arriba y hacia abajo a lo largo del eje Z y se calienta hasta una temperatura establecida. Configurar la temperatura adecuada de la cama caliente mejora efectivamente la adherencia entre el modelo y la placa de impresión, ayudando a evitar el encogimiento.
Cuándo usar esta guía
- La cama caliente está dañada.
- El soporte técnico de Bambu Lab ha concluido que la cama caliente requiere reemplazo.
Herramientas y materiales necesarios

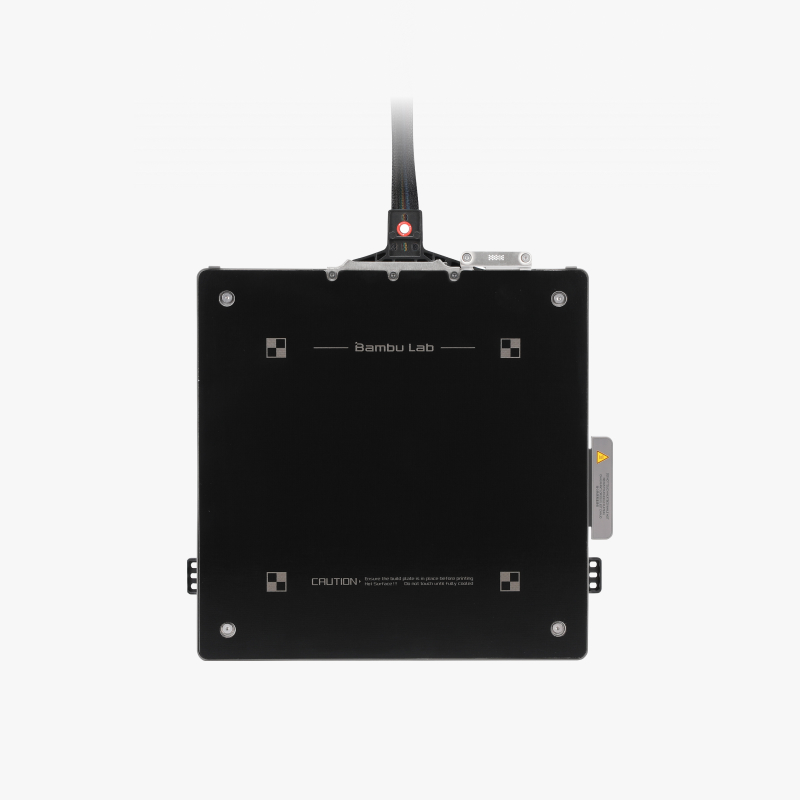

- Cama caliente * 1
- Tornillo BT3x8 * 7 - para fijar la cama caliente
- Tornillo STW3.5x6 * 1 - para fijar el alambre de tierra
- Tornillos BT2x5 * 4 - para asegurar la abrazadera de cable
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o al área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para su seguridad y tenga especial cuidado no apretar, dañar ni ejercer presión sobre ningún cable, conector o placa de circuito expuesto. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o con los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Retirar la cama caliente
Paso 1: Retirar el panel trasero
Puede consultar esta wiki para retirar el panel trasero: Reemplazar el panel trasero.
Paso 2: Retirar el panel izquierdo
Puede consultar esta wiki para retirar el panel izquierdo: Reemplazar el panel izquierdo.
Paso 3: Retirar el conducto de purga
Utilice una llave Allen H1.5 para retirar los cuatro tornillos que fijan el conducto de purga, luego retire el conducto de la impresora.
Paso 4: Retirar la cama caliente
- Primero, desconecte el cable de temperatura de la cama caliente de la placa MC. Luego, desconecte los tres cables de alimentación de la cama caliente de la placa AC. Al desconectar los cables de alimentación de la cama caliente, presione la lengüeta del conector para desbloquearlo, luego desconecte los cables.
- Utilice una llave Allen H2.0 para retirar el tornillo de fijación del alambre de tierra (STW3.5×6), luego retire el alambre de tierra del marco y de la abrazadera de cable.
- Utilice una llave Allen H1.5 para retirar los dos tornillos de abrazadera de cable (BT2×5) en la cubierta de alimentación, y retire la abrazadera de cable. Luego pase el cable de la cama caliente a través del glande de cable en la cubierta de protección de la fuente de alimentación.

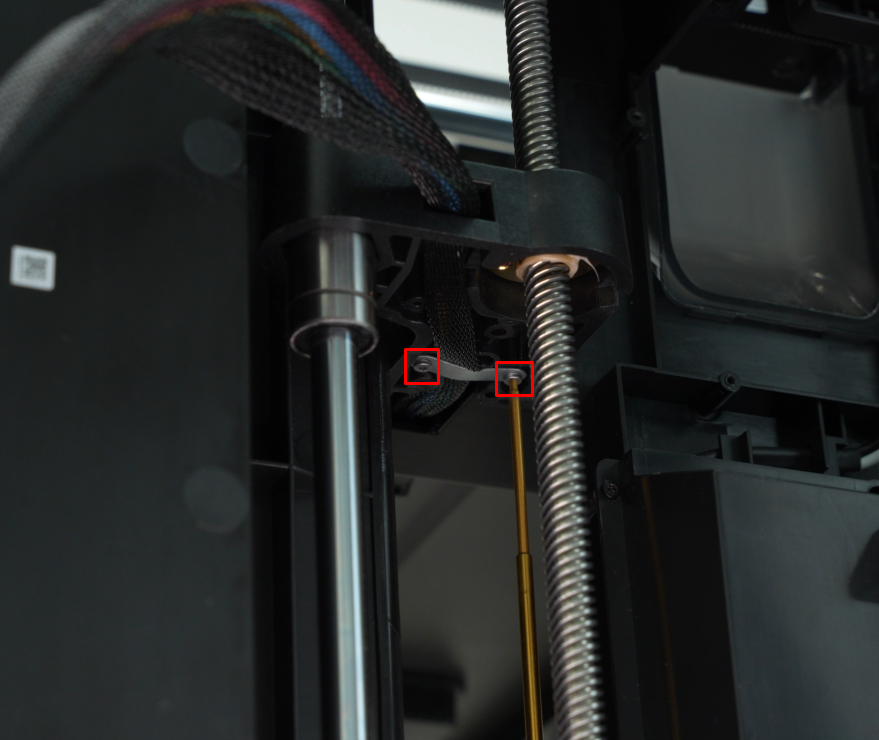

- Utilice una llave Allen H1.5 para retirar los dos tornillos de fijación de la abrazadera de cable (BT2x5) en la parte inferior del deslizador Z y retire la abrazadera de cable.

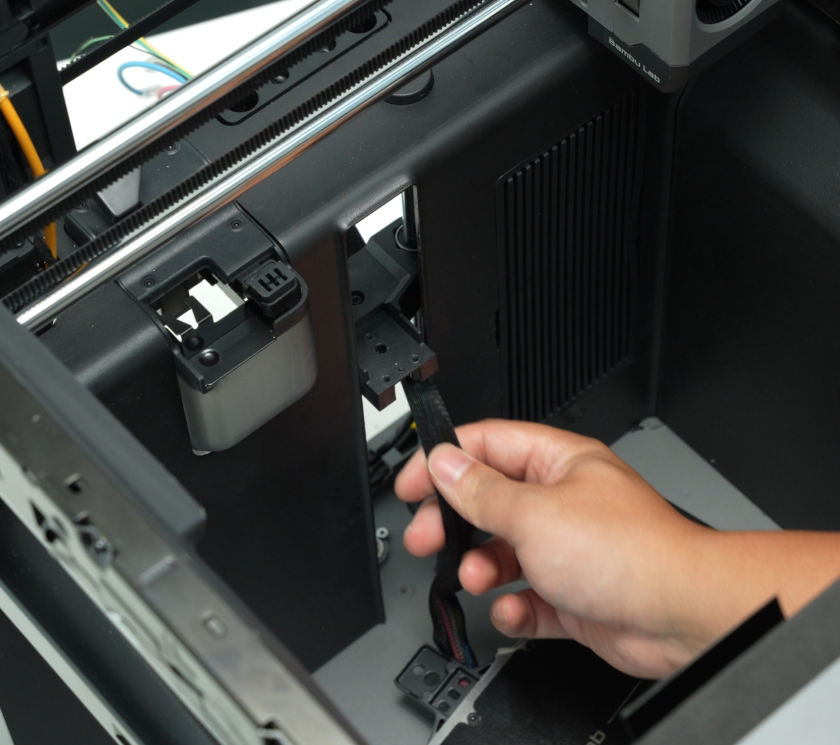

- Utilice una llave Allen H2.0 para retirar los siete tornillos de fijación de la cama caliente (BT3×5). Levante la cama caliente hacia arriba y colóquela de lado, luego desconecte el cable de la cama caliente del deslizador Z. Finalmente, retire la cama caliente.
Instalar la cama caliente
Paso 1: Instalar la cama caliente

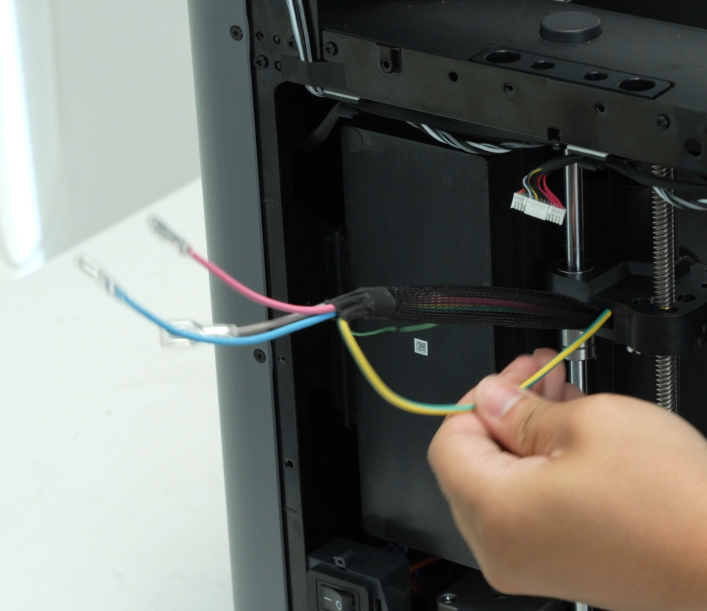

- Coloque la nueva cama caliente de lado en la impresora y pase los cables a través del deslizador Z. Para hacer esto, primero pase los tres cables de alimentación de la cama caliente a través del deslizador Z y jale los cables. Luego, pase los cables de tierra y temperatura a través del deslizador Z.
- Coloque la cama caliente sobre los deslizadores Z. Primero, utilice una llave Allen H2.0 para ajustar los cuatro tornillos en la parte trasera de la cama caliente (numerados 1–3). Luego inserte los cuatro tornillos en la parte frontal (numerados 4–7), pero no los ajuste completamente aún para permitir ajustes posteriores de la posición de la cama caliente.

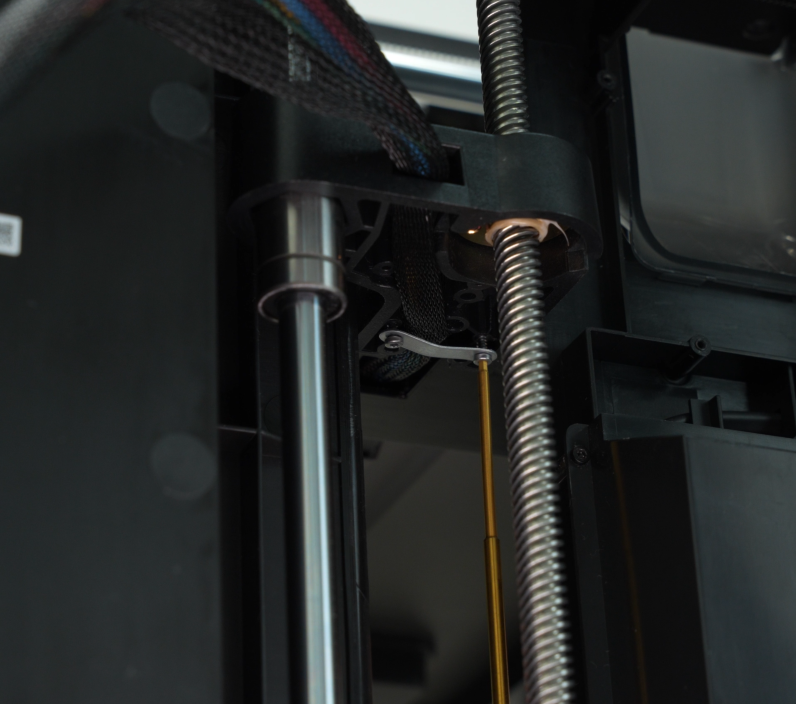

- Organice los cables en la parte inferior del deslizador Z en el conducto de cables, instale la abrazadera de cable y ajuste los dos tornillos de fijación (BT2x5) utilizando una llave Allen H1.5.
- Pase el cable de la cama caliente a través de la cubierta de cable en la cubierta de protección de la fuente de alimentación, guíe el alambre de tierra a través de la columna y utilice una llave Allen H2.0 para fijar el alambre de tierra a la columna con un tornillo STW3.5x6.
- Inserte el cable de la cama caliente en la placa AC y luego en la placa MC en secuencia, y fije el cable en el canal de cables. Instale la abrazadera de cable en la cubierta de protección de la fuente de alimentación y ajuste los dos tornillos de fijación (BT2x5) con una llave Allen H1.5.
Paso 2: Instalar el conducto de purga
Alinee el conducto de purga con los agujeros de tornillo de la impresora y ajuste los cuatro tornillos de fijación en secuencia utilizando una llave Allen H1.5.
Paso 3: Instalar el panel izquierdo
Puede consultar esta wiki para reinstalar el panel izquierdo: Reemplazar el panel izquierdo.
Paso 4: Instalar el panel trasero
Puede consultar esta wiki para reinstalar el panel trasero: Reemplazar el panel trasero.
Paso 5: Ajustar los tornillos de la cama caliente
- Haga clic en "Home" en la pantalla, precaliente la cama a 55°C y manténgala durante 5 minutos;
- Utilice una llave Allen H2.0 para ajustar los cuatro tornillos frontales (numerados 4–7)
Paso 6: Nivelar manualmente la cama caliente
Después de esperar a que la temperatura de la cama caliente descienda a temperatura ambiente, puede consultar esta wiki para nivelar manualmente la cama caliente: P2S Bed Tramming.
Verificación de funcionamiento
Conecte la fuente de alimentación, encienda la impresora y verifique si la cama caliente se calienta normalmente o si la temperatura mostrada es normal.
