Placa MC
La placa MC, o Main Control Board (placa de control principal), es una placa de circuito impreso con microprocesadores integrados, diversos chips de control, conectores y circuitos utilizados para operar los diversos aspectos del P2S.
El paquete de reemplazo contiene:
- Una placa MC
- Tres tornillos BT2x5 - utilizados para fijar la placa MC a la impresora
- Dos tornillos M2x5 - utilizados para fijar el disipador de calor a la placa MC
Detalles de conectores:
Placa AC
La placa AC (abreviatura de Alternating Current, es decir, corriente alterna) proporciona alimentación AC a la cama caliente de la impresora mediante el control de la placa MC.

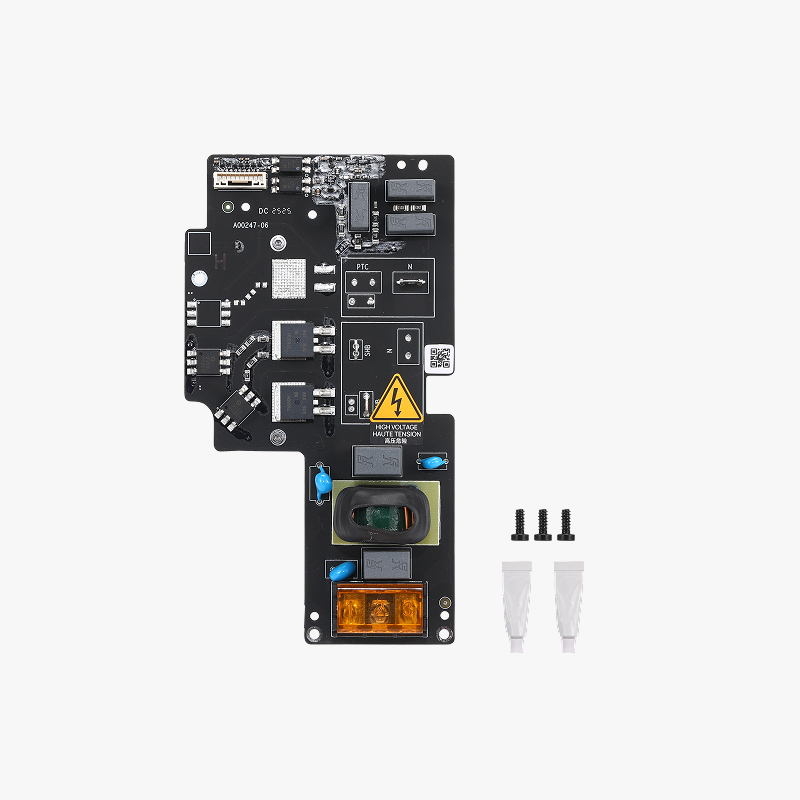

El paquete de reemplazo contiene:
- Una placa AC
- Tres tornillos BT2x5 - utilizados para fijar la placa AC en su lugar
Cuándo utilizar esta guía
- Daño significativo en la placa MC o placa AC
- El equipo técnico oficial de Bambu Lab ha confirmado que la placa MC o placa AC debe reemplazarse
Dado que el reemplazo de la placa AC requiere primero retirar la placa MC, en esta guía abordaremos los procesos en ese orden. Si solo se reemplaza la placa MC, puede omitir los pasos para retirar y reemplazar la placa AC.
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño a la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, utilice guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuito expuesta. Además, la boquilla puede estar extremadamente caliente, por lo que nunca toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para asistencia.
Retirar la placa MC y luego la placa AC
Paso 1: Retirar componentes que bloquean
Consulte las siguientes guías wiki para retirar el soporte del tubo PTFE, el buffer de filamento y el panel trasero. Guía de reemplazo del soporte del tubo PTFE Guía de reemplazo del buffer de filamento Guía de reemplazo del panel trasero P2S
Paso 2: Retirar el conducto de purga
Utilice la llave Allen H1.5 para retirar cuatro tornillos (BT2x5) y retire el conducto de purga del filamento.
Paso 3: Retirar el disipador de calor de la placa MC
Si el propósito final es reemplazar la placa AC, no es necesario retirar los tornillos fijos del disipador de calor en la placa MC.

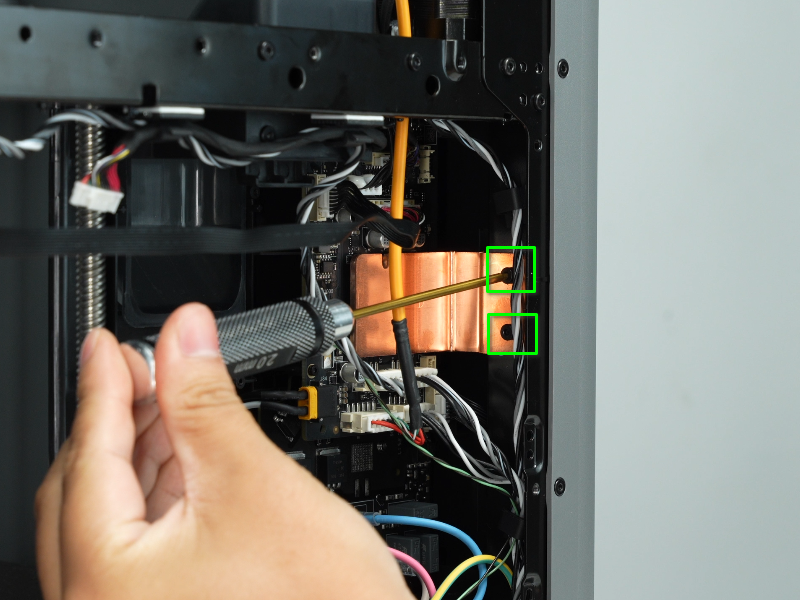

Retire dos tornillos fijos del disipador con la llave Allen H1.5 (marca de círculo rojo: M2x5); Utilice una llave Allen H2.0 para retirar dos tornillos fijos del disipador (marca de caja verde: ST3x6).
Sostenga el disipador desde la impresora con la mano, prestando atención a evitar los cables al retirarlo, y evite que la grasa térmica de transferencia de calor del disipador se adhiera al cable.
Paso 4: Retirar la placa MC
Desconecte los cables de la placa MC. Se deben retirar un total de 11 cables. Puede ser útil etiquetar cada cable con cinta y un número correspondiente a la imagen siguiente para facilitar la reconexión en un paso posterior.
⚠️ Precaución
Al operar, utilice pinzas para retirar el silicona alrededor de los conectores de cable (como se muestra en los conectores 1-4 en la imagen siguiente) para evitar que la silicona afecte la liberación normal de la bisagra
Antes de desconectar un conector con bisagra (como se muestra en el conector 4 en la imagen siguiente), asegúrese de presionar completamente la bisagra para evitar desconectar forzadamente el conector antes de liberar la bisagra.
Retire los tres tornillos que fijan la placa MC al marco de la impresora con una llave hexagonal H1.5 y la placa MC solo debería seguir unida por el conector AC.
Una vez que la placa MC esté libre de la impresora, debería haber suficiente espacio para desconectar el conector de la placa AC de la placa MC.
Los siguientes pasos son para retirar la placa AC.
Paso 5: Retirar la cubierta de alimentación

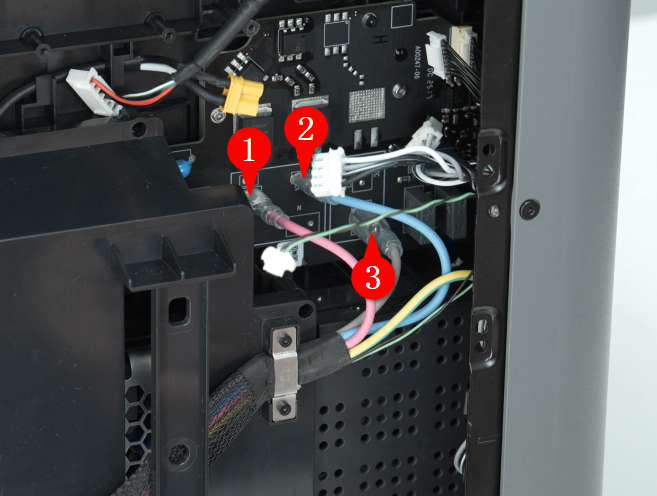

Desconecte los cables de alimentación de la cama caliente (rojo, azul y gris) de la placa AC, como se muestra a continuación.
Utilice la llave Allen H1.5 para retirar los cinco tornillos de la cubierta de protección de alimentación.
Separe la cubierta de protección de alimentación de la impresora, dejándola unida por los cables de la cama caliente.
Paso 6: Retirar la placa AC
Abra la cubierta de cable de alimentación naranja desde el lado izquierdo para que gire hacia afuera.

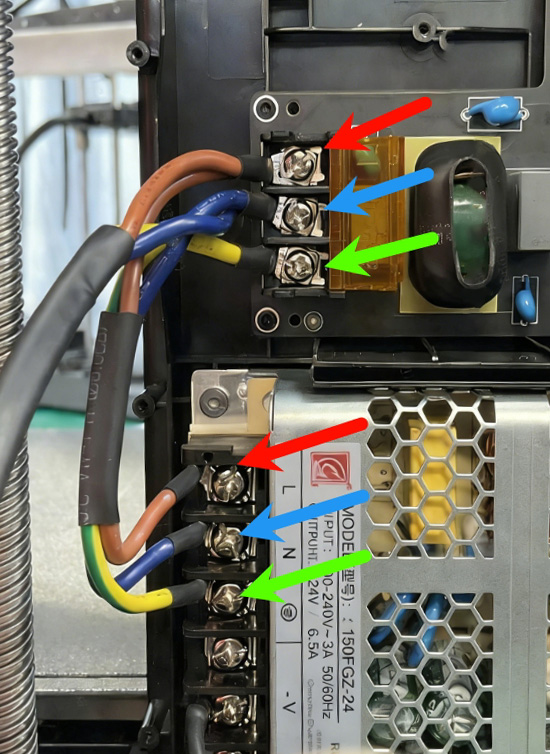

Conexión correcta:
- Marrón/Rojo: Cable vivo (L)
- Azul: Cable neutro (N)
- Amarillo-Verde: Tierra (PE)
Con conexión correcta, la placa AC controla el cable vivo. Si los cables vivo y neutro están conectados incorrectamente, la placa AC controlará en cambio el cable neutro, causando que el cable vivo de la cama caliente permanezca constantemente energizado, lo que puede resultar en una corriente de fuga aumentada.
En casos extremos: Si la cama caliente se deforma y el elemento de calentamiento se daña, causando que el cable vivo entre en contacto con la placa de aluminio de la cama, el cable vivo y el cable de tierra pueden conectarse. Esto puede fundir el fusible y dañar el circuito de alimentación.
Afloje los tres tornillos utilizando un destornillador de cabeza Phillips hasta que cada conector de cable se suelte. Tome nota del orden de los cables para reemplazarlos correctamente más tarde.
.png)

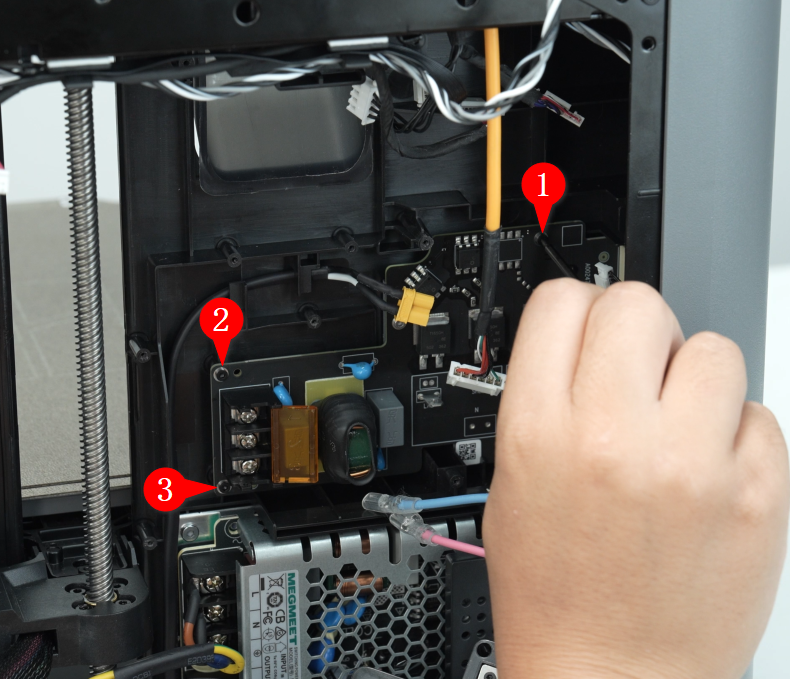

Utilice la llave Allen H1.5 para retirar los tres tornillos de la placa AC, luego retire la placa AC de la impresora.

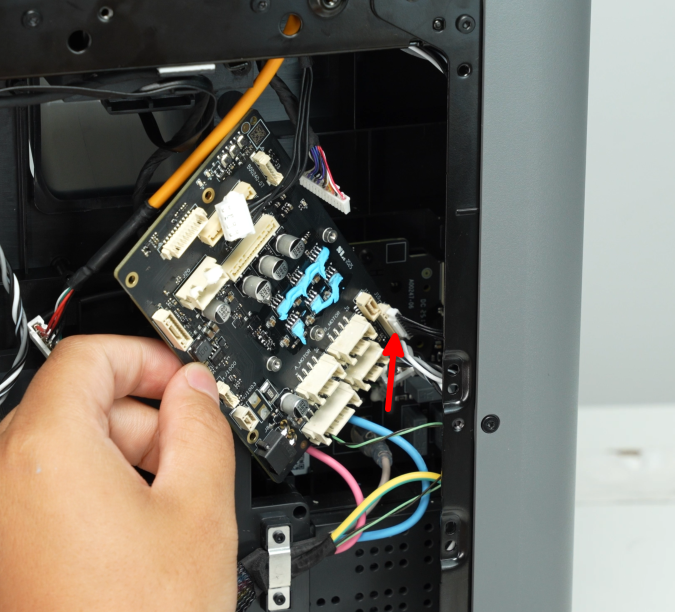

Retire el cable MC-AC de la placa AC.
Instalar la placa AC y luego la placa MC
Paso 1: Instalar la placa AC
Conecte el cable de conexión MC-AC a la placa AC de reemplazo como se muestra a continuación.
Las ranuras en la parte inferior de la placa AC deben alinearse con la muesca cuadrada de la impresora.
Utilice la llave Allen H1.5 para reemplazar los tres tornillos que fijan la placa AC.
Asegúrese de que los tornillos de cabeza Phillips estén sueltos en la placa AC de reemplazo para preparar la reconexión de los cables de alimentación.
Inserte los tres conectores de cable en forma de horquilla debajo de los tornillos en su orden correcto (de arriba abajo: marrón, azul, amarillo) y apriete los tornillos para fijar cada cable. Finalmente, cierre la cubierta de cable de alimentación naranja.
Paso 2: Instalar la cubierta de protección de alimentación
Coloque la cubierta de protección de cable de alimentación en su posición.
Utilice la llave Allen H1.5 para reemplazar los 5 tornillos.
Reconecte los tres cables de alimentación de la cama caliente a la placa AC como se muestra (de izquierda a derecha: rojo, azul, gris).
Paso 3: Instalar la placa MC

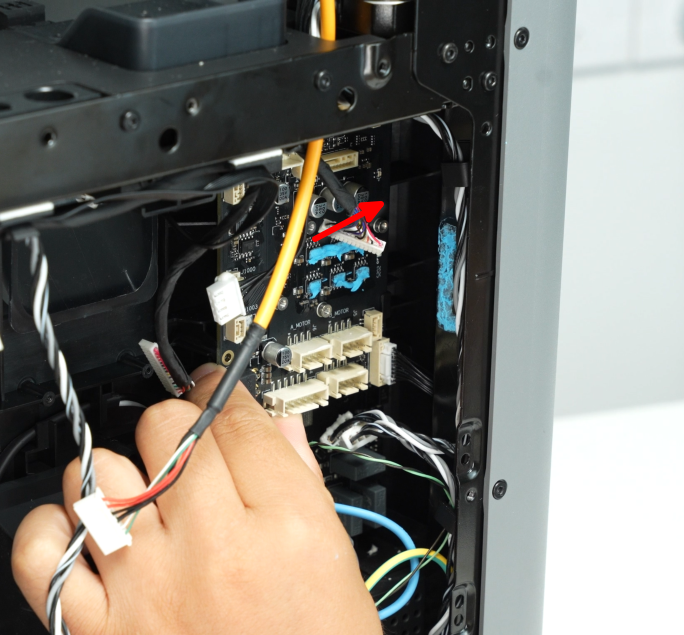

Aplique la nueva pasta térmica aislante azul en los chips de la placa MC (como se muestra en la figura siguiente), asegurándose de que haya suficiente pasta térmica en la parte superior de cada chip, y conecte el cable MC-AC en la esquina inferior derecha.
Alinee el lado derecho de la placa MC detrás del marco de la impresora y alinee los agujeros de tornillos de la placa MC.
Reemplace los tres tornillos de la placa MC con la llave Allen H1.5.
Reconecte los 11 conectores a la placa MC (el disipador de calor se volverá a instalar en el siguiente paso, aunque aparece en esta imagen).
Consulta la tabla siguiente para entender la fuente de cada cable conectado a la placa MC.
Paso 4: Instalar el disipador de calor de la placa MC

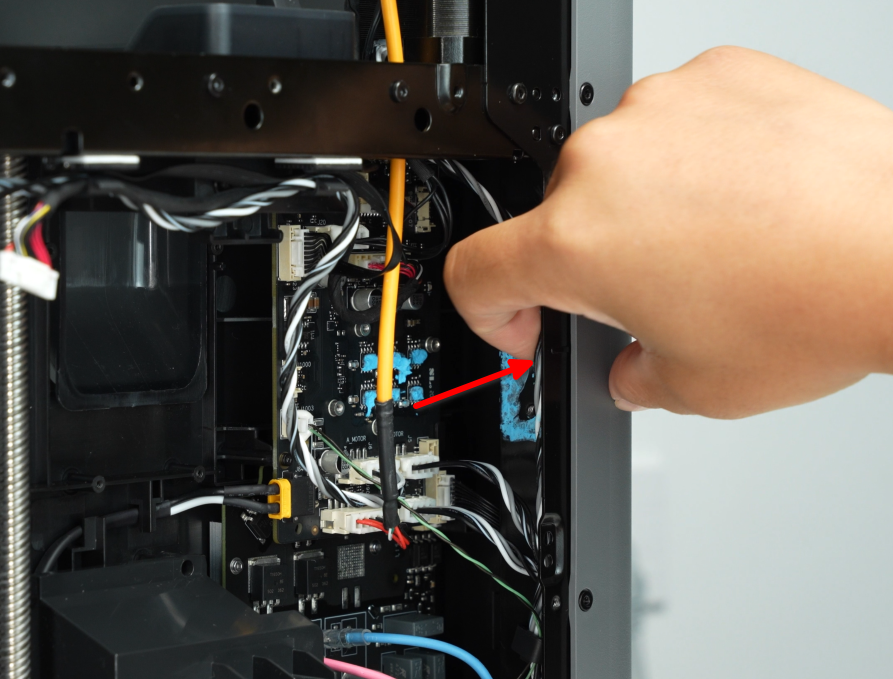

Mover el cable del motor B lejos del área del disipador para evitar interferencias durante la instalación.

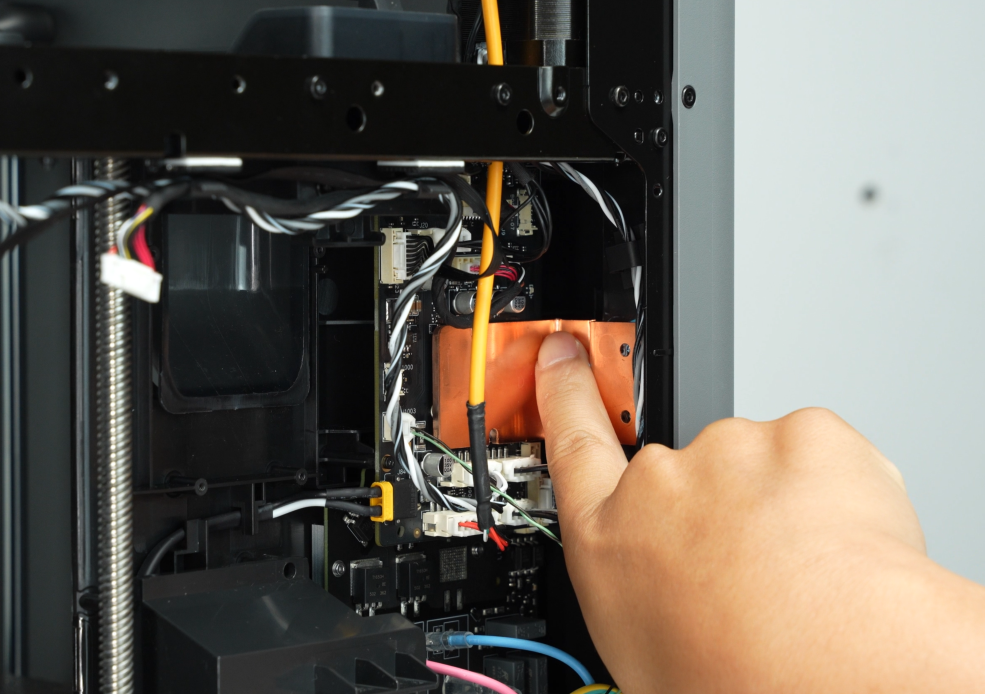

Colocar el disipador en su posición original, tomando especial cuidado de no atrapar cables detrás del disipador.

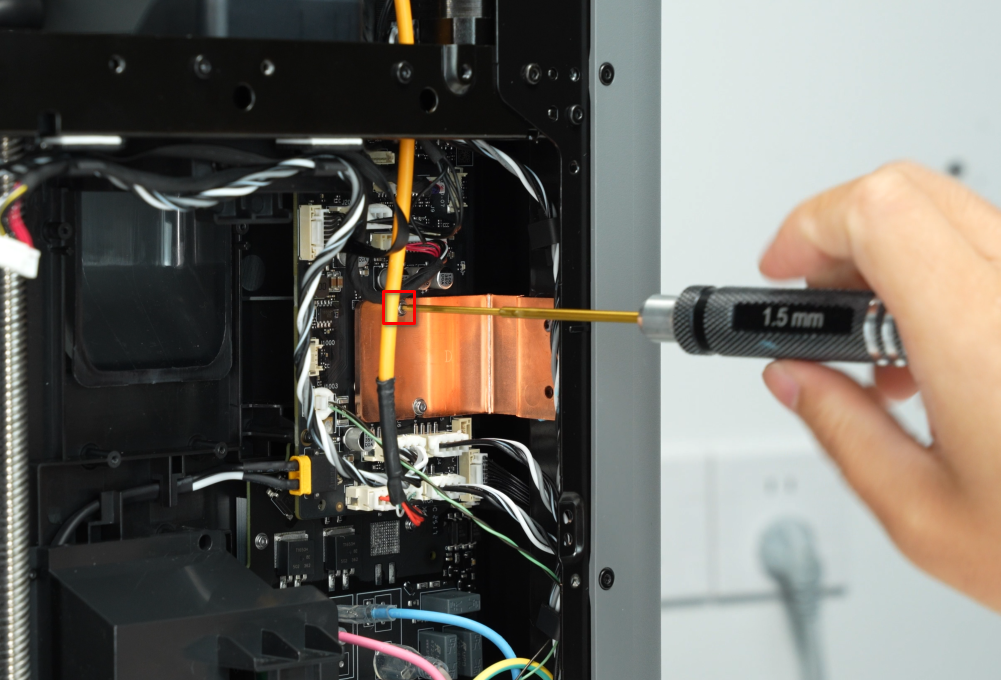

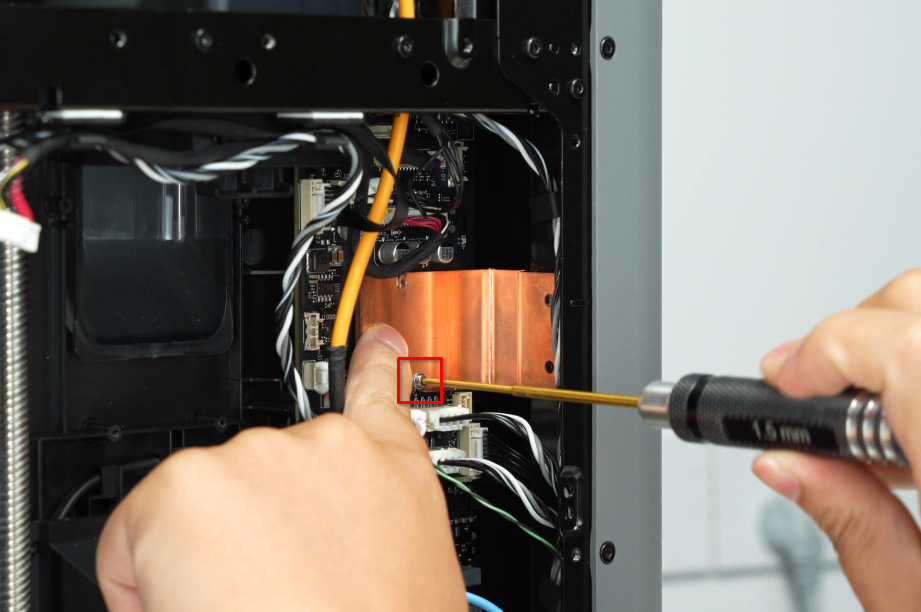

Utilice primero la llave hexagonal H1.5 para reemplazar los dos tornillos M2x5 izquierdos que aseguran el disipador de calor de la placa MC a la placa MC. Se recomienda no apretar completamente estos tornillos aún.
Luego reemplace los dos tornillos del lado derecho del disipador (ST3x6) con una llave hexagonal H2.0. Una vez que todos los cuatro tornillos estén colocados, apriételos por completo.
Paso 5: Instalar el conducto de purga
Alinear el conducto de purga con sus cuatro agujeros de tornillo y utilizar la llave Allen H1.5 para reemplazar todos los cuatro tornillos.
Paso 6: Volver a instalar los componentes de bloqueo
Consulte las siguientes guías wiki para reemplazar el soporte del tubo PTFE, el buffer de filamento y el panel trasero.
- Guía de reemplazo del soporte del tubo PTFE
- Guía de reemplazo del buffer de filamento
- Guía de reemplazo del panel trasero P2S
Verificación de funcionamiento
Conectar la alimentación, encender la impresora y realizar la operación de calibración del dispositivo.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe una solicitud de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y proporciona orientación operativa.
