Guía de Operación de la Pantalla H2S

H2S

La siguiente sección cubre la parte de impresión 3D de la impresora 3D H2S.

Si tiene una impresora H2SL, puede obtener más información sobre el Módulo láser H2S haciendo clic aquí o sobre el Módulo de corte H2S haciendo clic aquí.

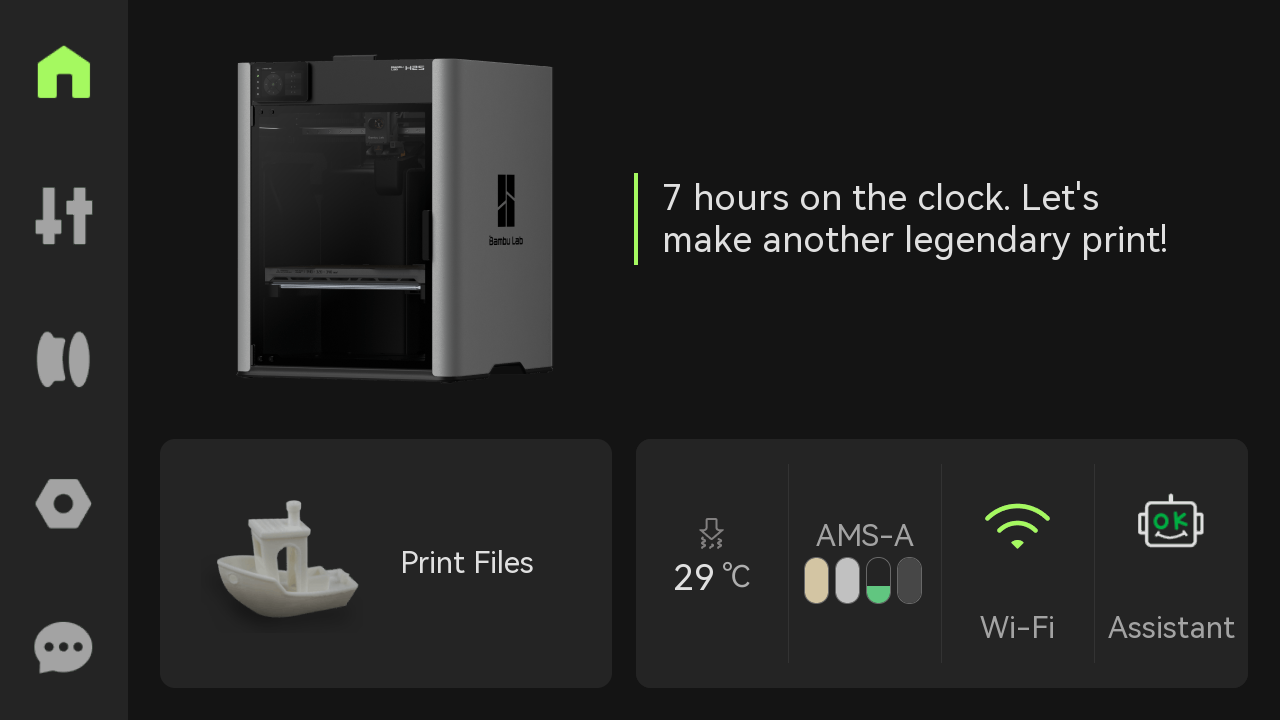

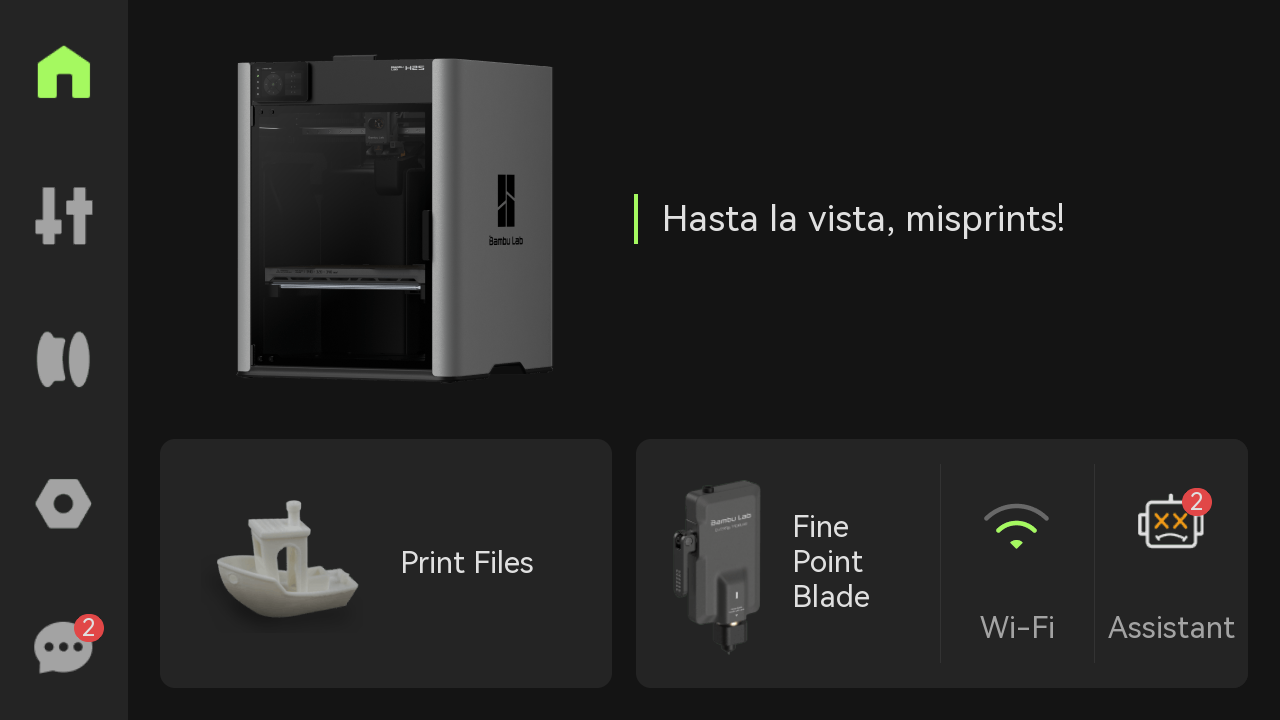

Página de inicio

En el lado izquierdo de la página de inicio se encuentra una barra de menú en pantalla que incluye Página de inicio, Controles, Filamentos, Configuración y HMS; en el lado derecho se encuentran Archivos de impresión, Temperatura de boquilla, Filamento, Configuración de red y HMS.

Controles

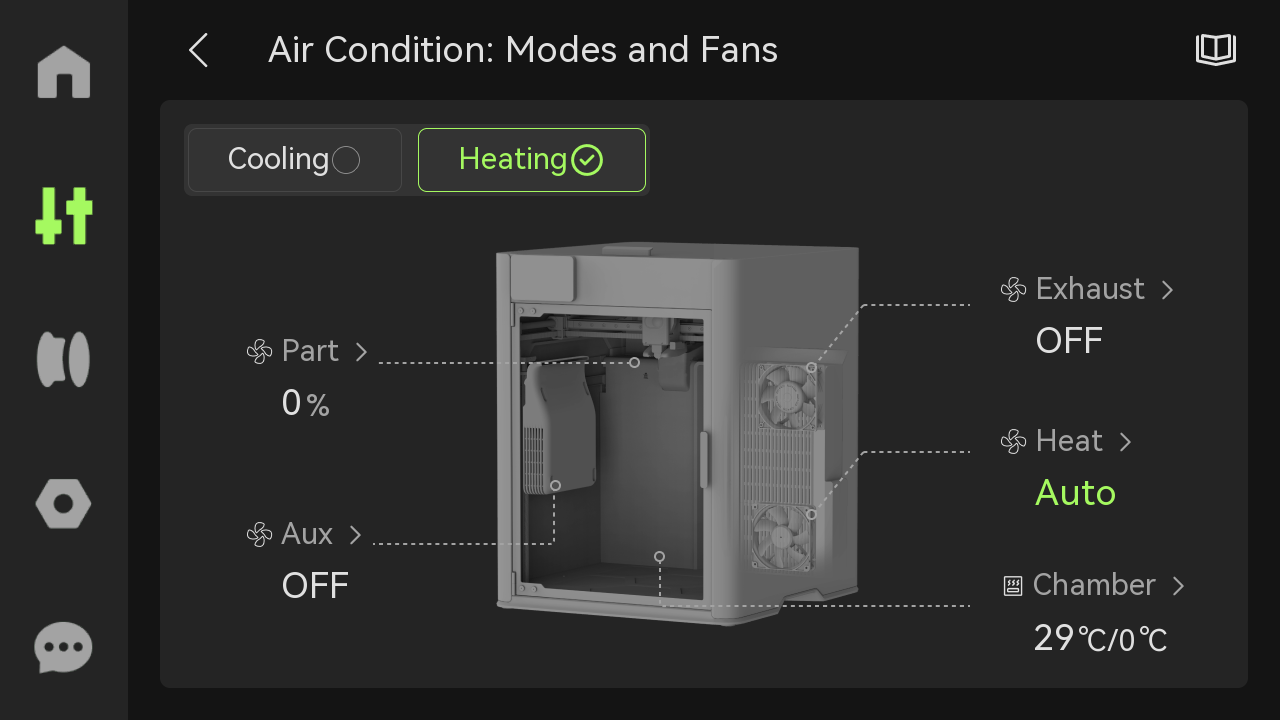

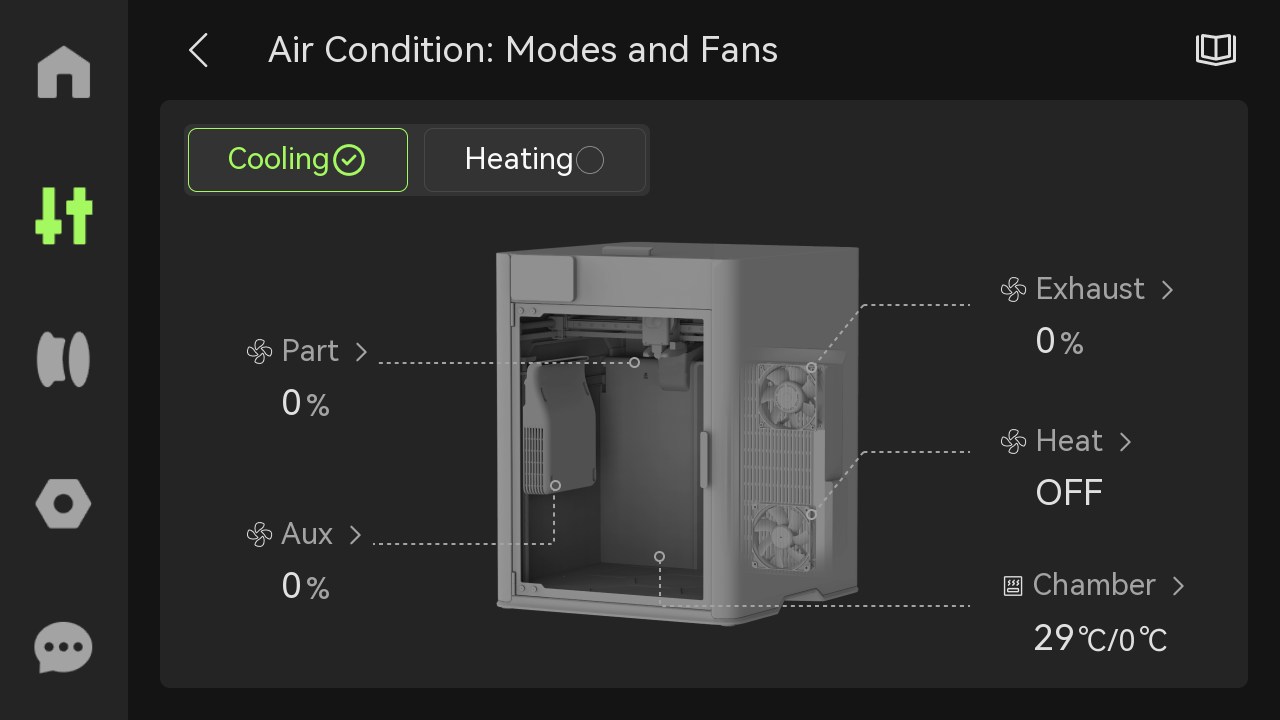

1. Gestión de aire

Dependiendo de los filamentos, puede elegir el sistema de gestión de aire adecuado.

Modo de enfriamiento: Este modo es adecuado para imprimir filamentos con baja resistencia al calor, como PLA/TPU; en este modo, el ventilador de circulación de calor de cámara permanece apagado.

Modo de calentamiento: Este modo es adecuado para imprimir ABS/ASA/PC/PA y otros filamentos con alta resistencia al calor. Cuando la cámara se calienta, el sistema cambiará automáticamente al modo de calentamiento; en este modo, el ventilador de circulación de calor de cámara se activará automáticamente, y el ventilador auxiliar de capa permanecerá apagado.

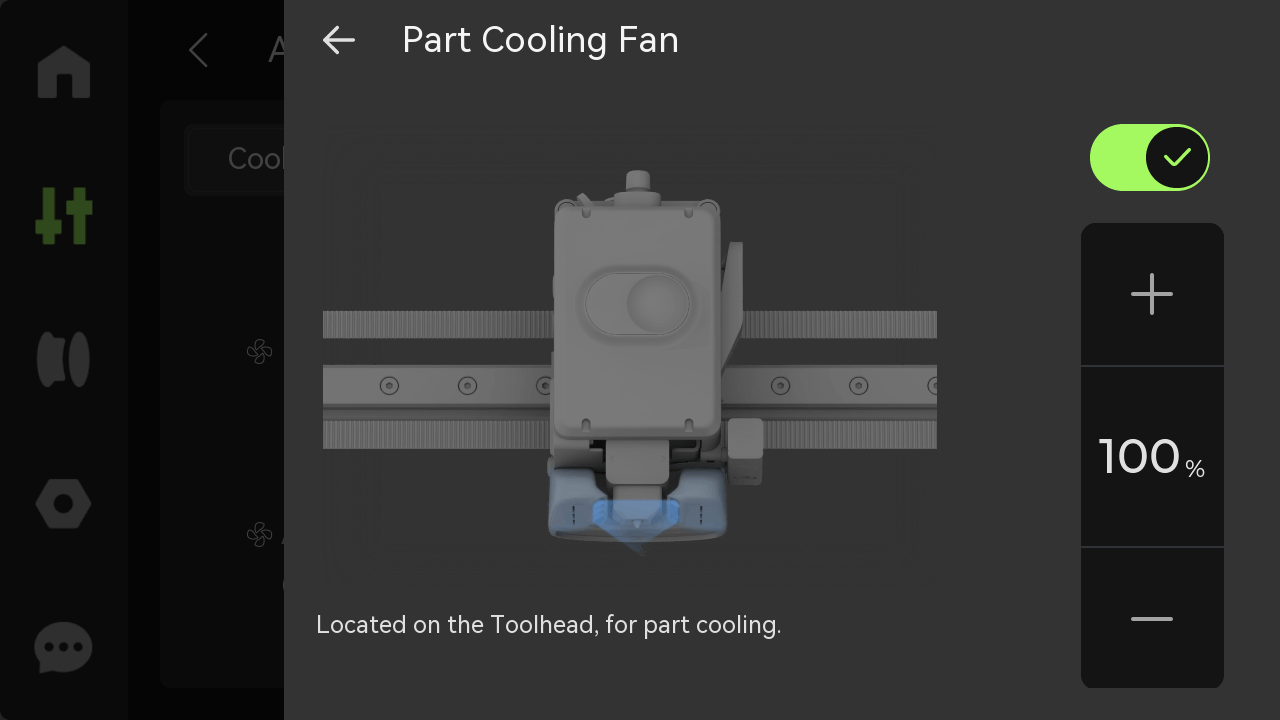

Ventilador de capa: Se instala en el cabezal y se utiliza para garantizar un enfriamiento adecuado de las capas impresas durante el proceso de impresión. Ayuda a enfriar rápidamente el material al ser extruido, permitiendo que cada capa se solidifique y mantenga su forma antes de depositar la siguiente capa.

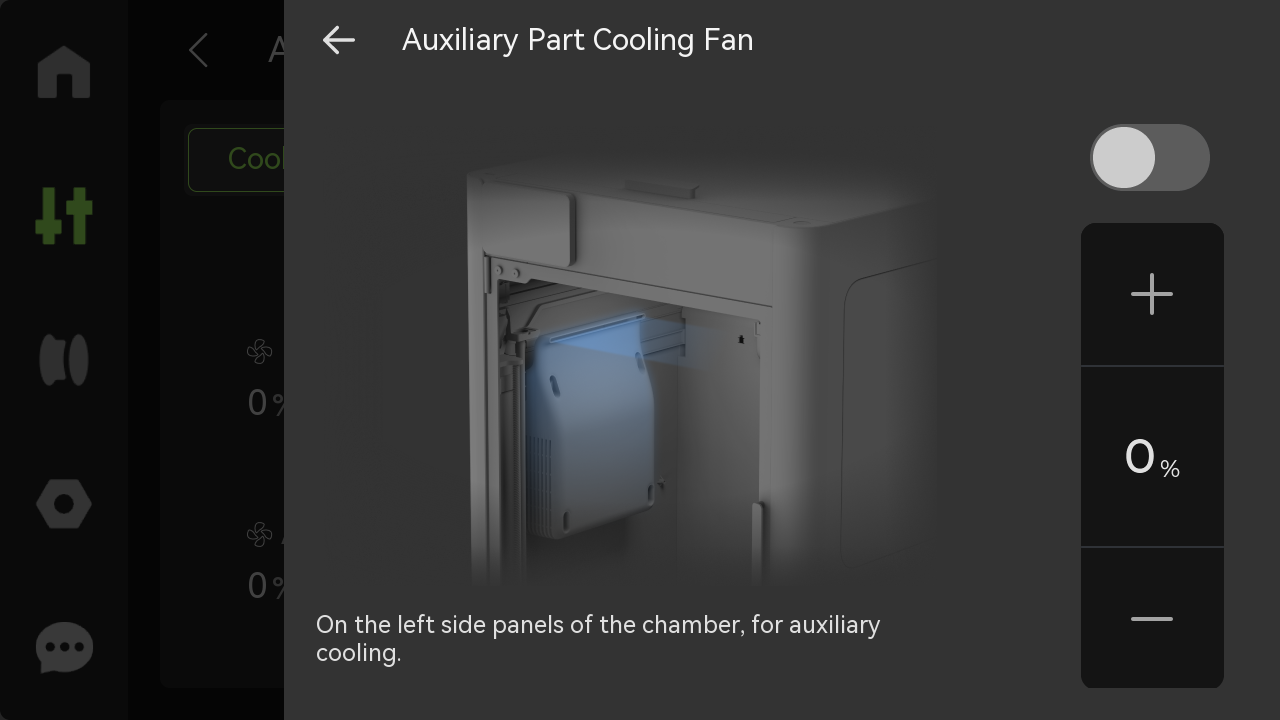

Ventilador auxiliar de capa: Se instala en el lado izquierdo de la cámara y proporciona mejores condiciones de enfriamiento para impresiones de alta velocidad.

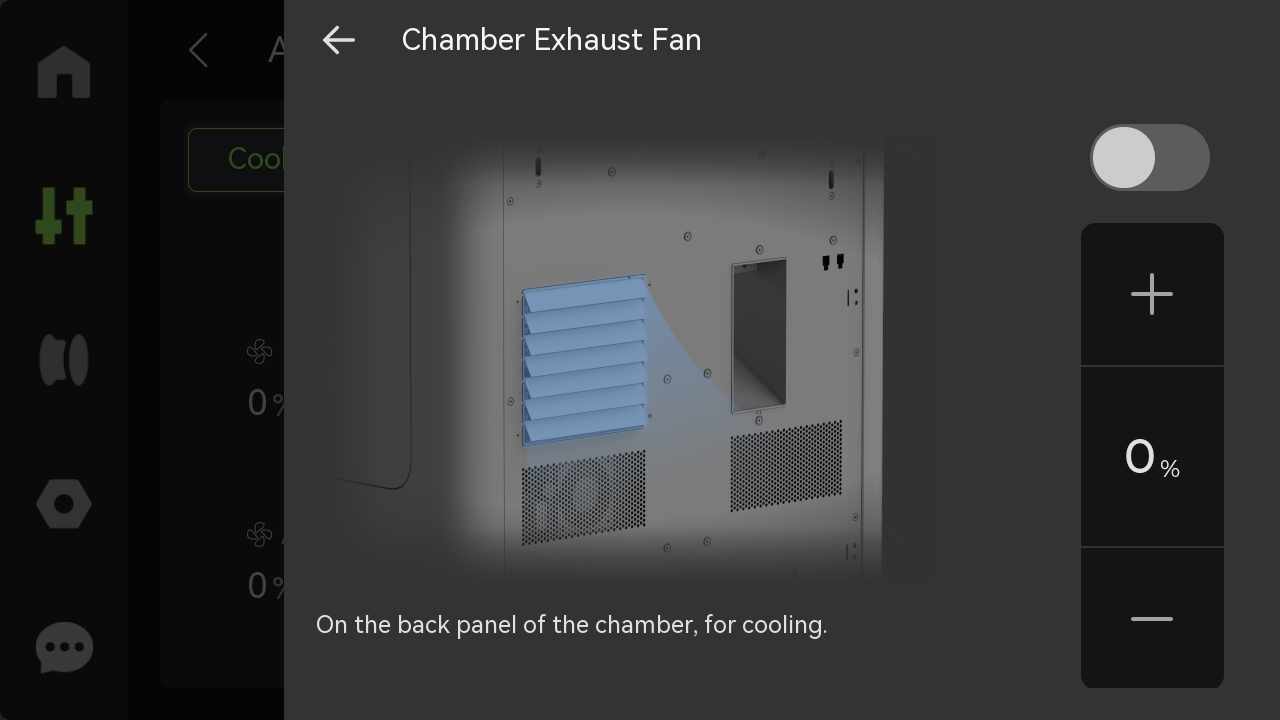

Ventilador de escape de cámara: Cuando la cámara se enfría, la gestión de aire cambiará al modo de enfriamiento. La velocidad del ventilador de escape de cámara aumentará a medida que suba la temperatura de la cámara durante la impresión. Cuando la temperatura de la cámara sea baja, el ventilador de escape de cámara reducirá su velocidad al 30%.

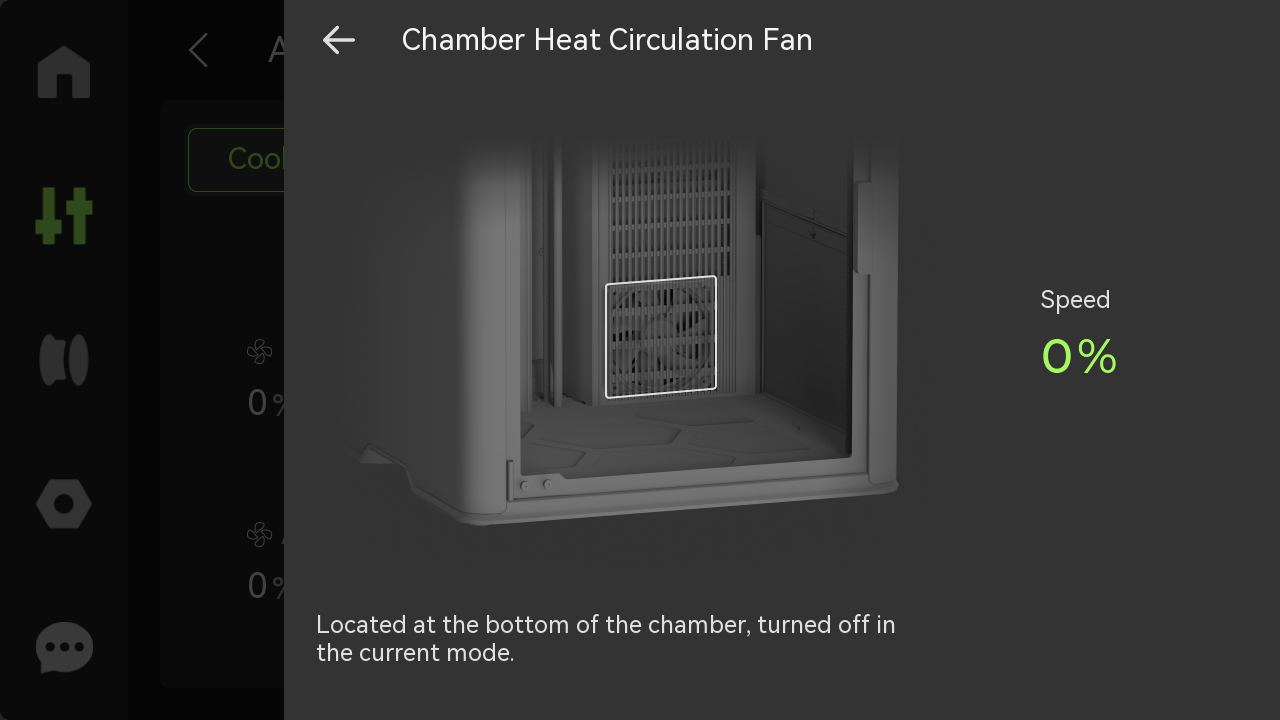

Ventilador de circulación de calor de cámara: Durante el calentamiento de la cámara, la impresora cambiará al modo de calentamiento. Después de configurar la temperatura de la cámara, el calentador de cámara (compuesto por PTC y el ventilador de circulación de calor de cámara) comenzará a operar, con el PTC calentando a potencia máxima y el ventilador funcionando a velocidad máxima. Una vez que la temperatura de la cámara alcance el valor objetivo, la velocidad del ventilador permanecerá constante mientras la potencia del PTC disminuye para mantener una temperatura estable.

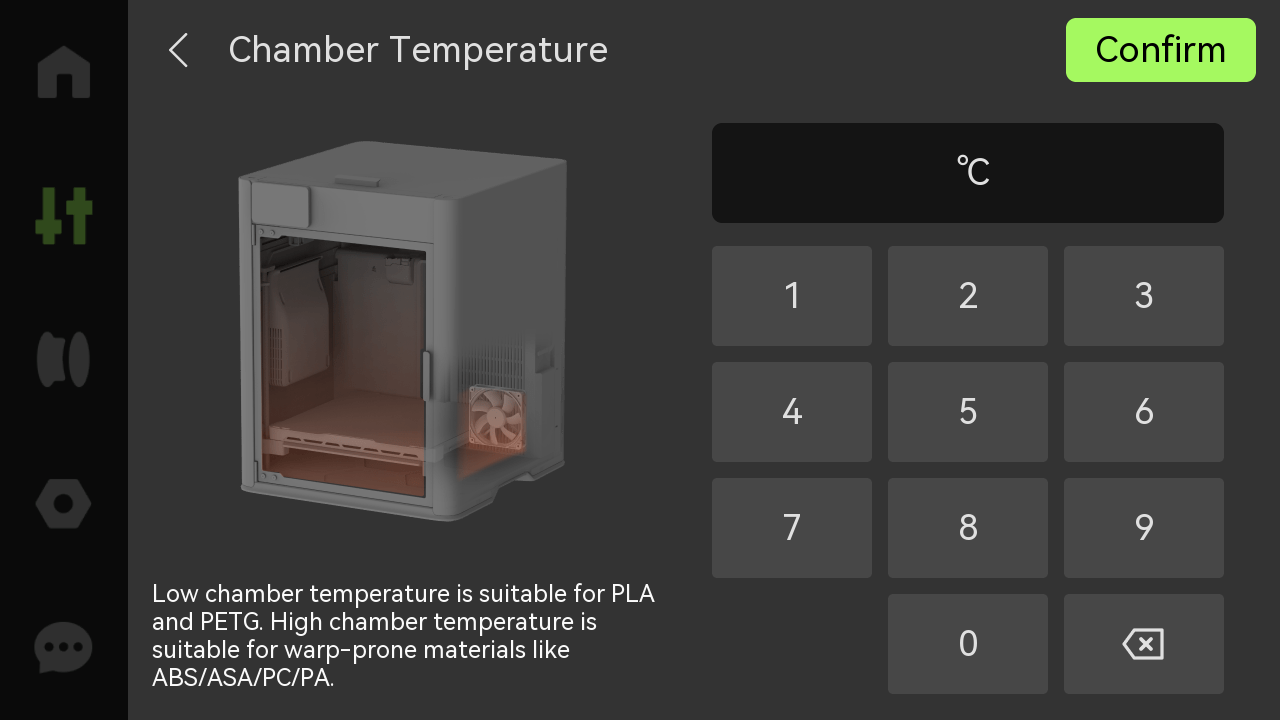

Temperatura de cámara: Configure la temperatura de cámara adecuada según los diferentes filamentos. Una temperatura baja de cámara es adecuada para imprimir filamentos como PLA y PETG; una temperatura alta de cámara es adecuada para imprimir filamentos propensos a deformarse como ABS.

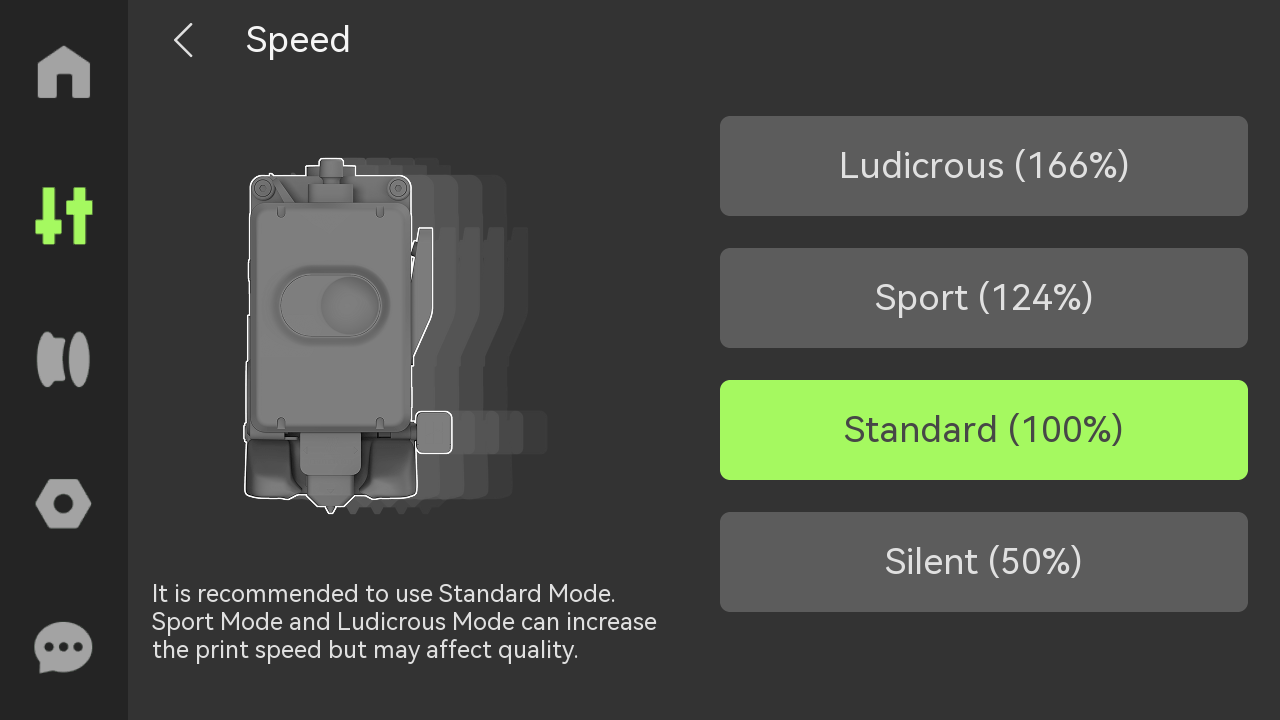

2. Velocidad

Configure el modo de velocidad de impresión.

Ludicrous: 166% de la velocidad y aceleración de impresión normal
Sport: 124% de la velocidad y aceleración de impresión normal
Standard: velocidad y aceleración de impresión normal
Silent: 50% de la velocidad y aceleración de impresión normal

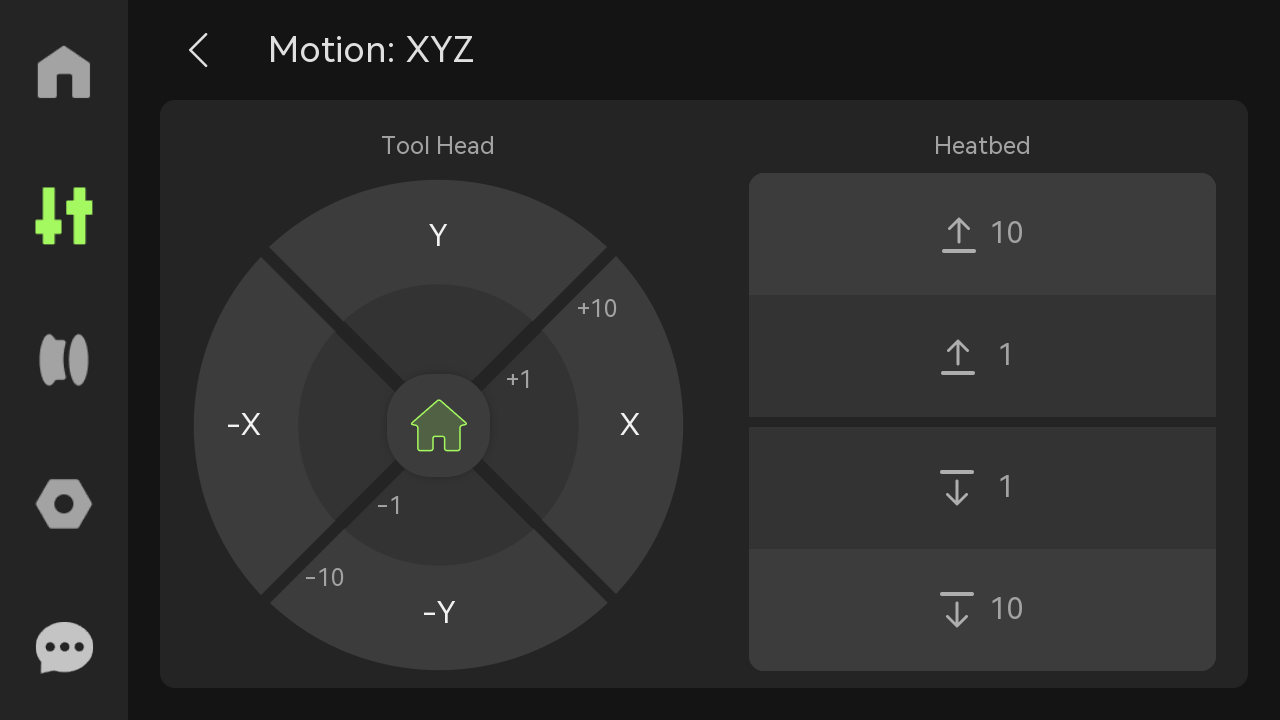

3. Movimiento

Cabezal: Haga clic en +1 o +10 para controlar el movimiento del cabezal en los ejes X e Y.
Cama caliente: Haga clic en el botón de movimiento 1 o 10 para elevar o bajar la cama caliente.

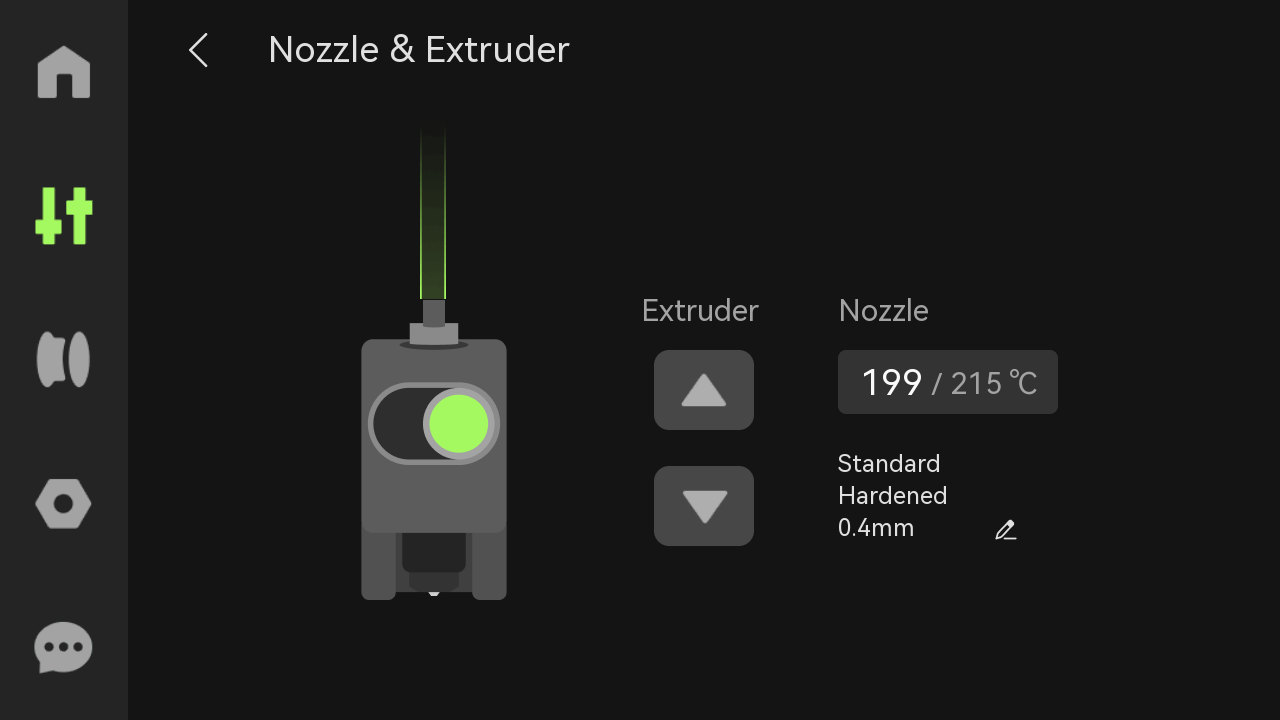

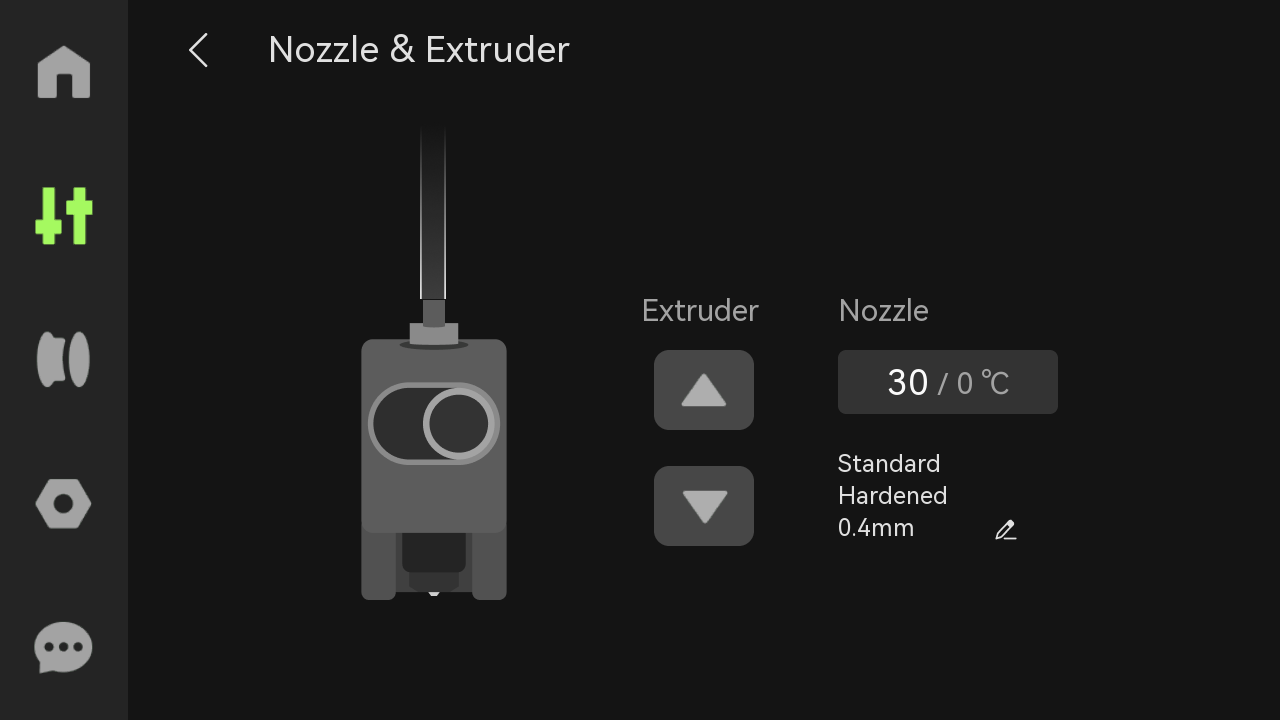

4. Boquilla y extrusor

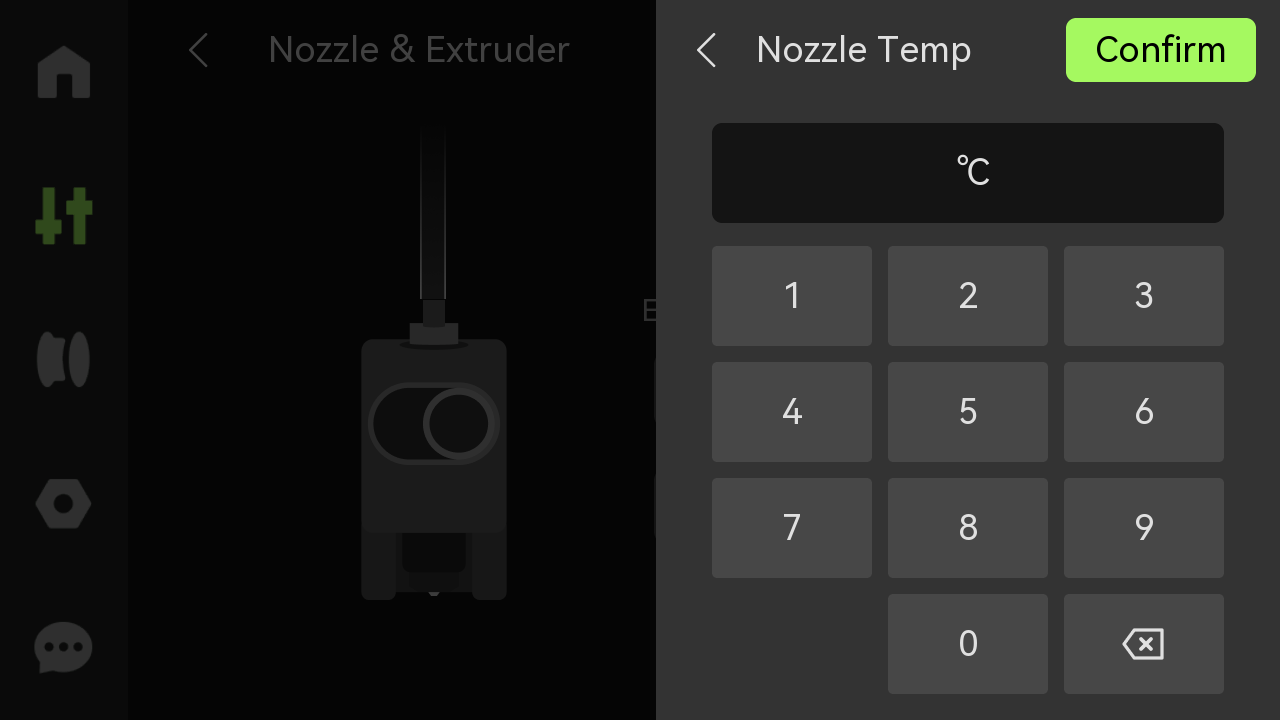

Temperatura de boquilla: Ingrese un valor para configurar la temperatura de la boquilla izquierda.

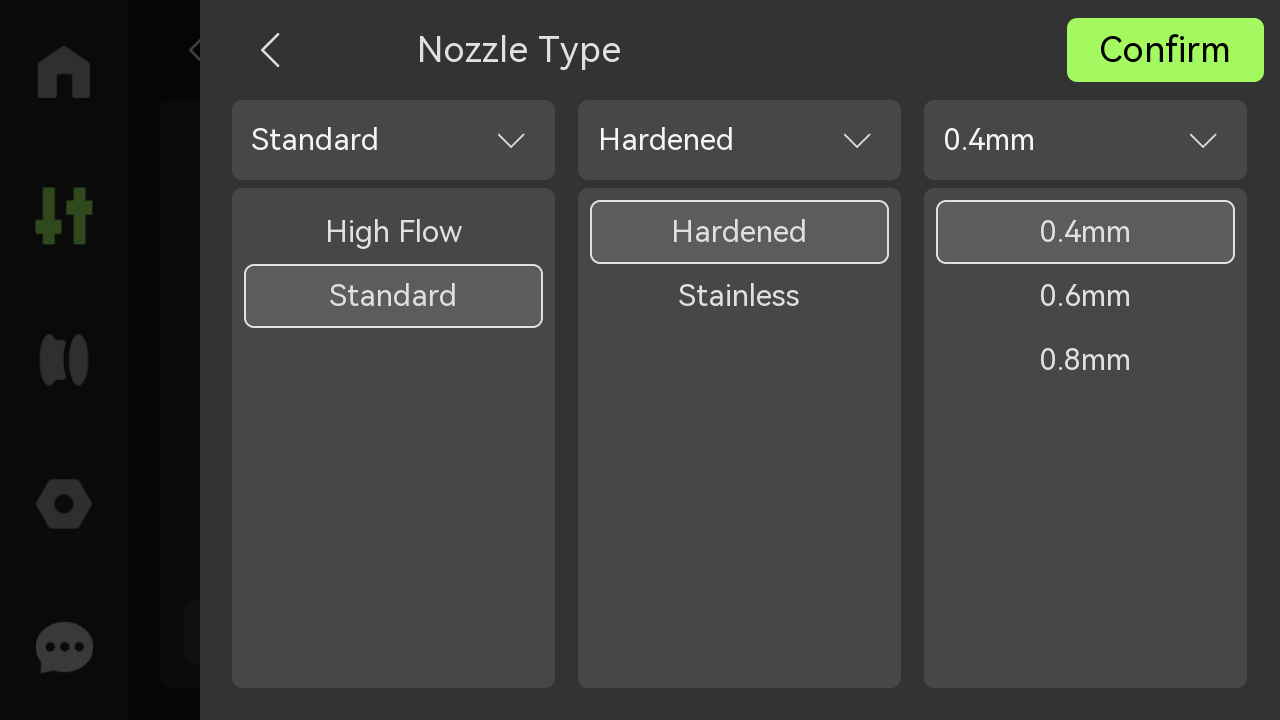

Tipo de boquilla: Configure el tipo, material y diámetro de la boquilla.

Extrusor: Haga clic en los botones arriba y abajo para extruir o expulsar manualmente el filamento. Si la luz verde está encendida, el sensor de filamento del extrusor ha detectado la entrada del filamento.

5. Temperatura de cámara

Igual que la temperatura de cámara anterior.

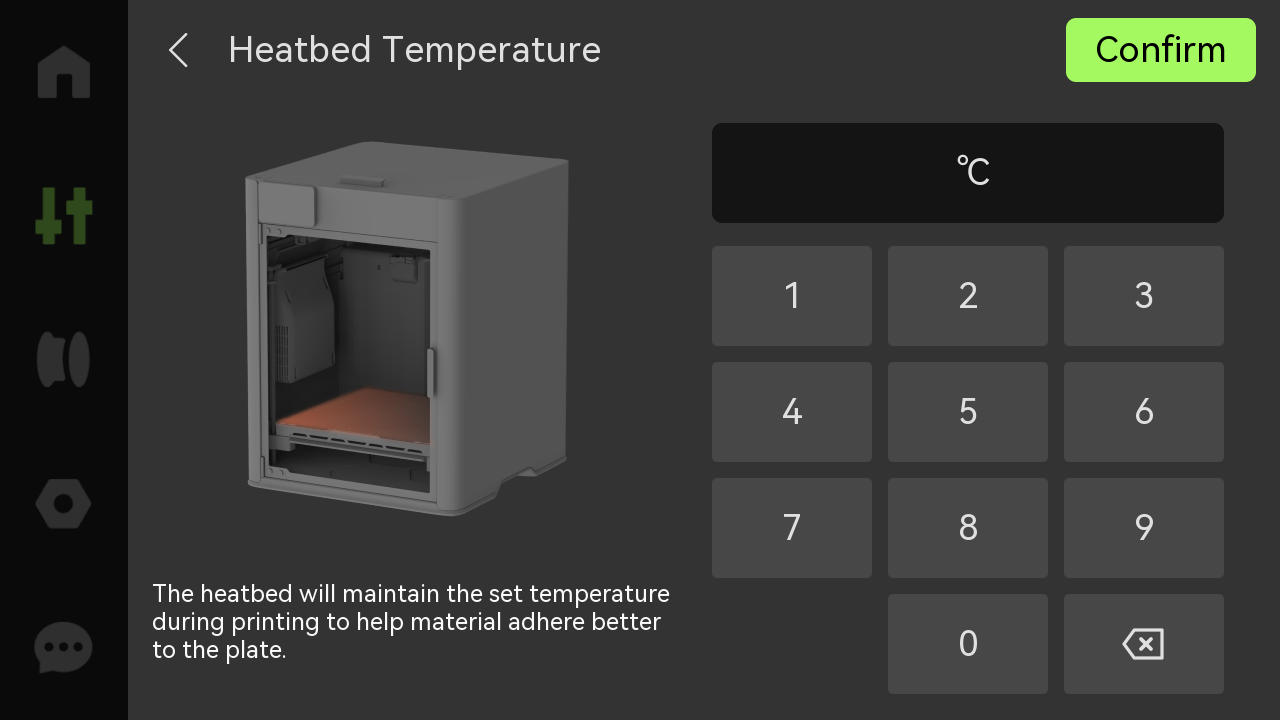

6. Temperatura de cama caliente

Ingrese un valor para configurar la temperatura de la cama caliente.

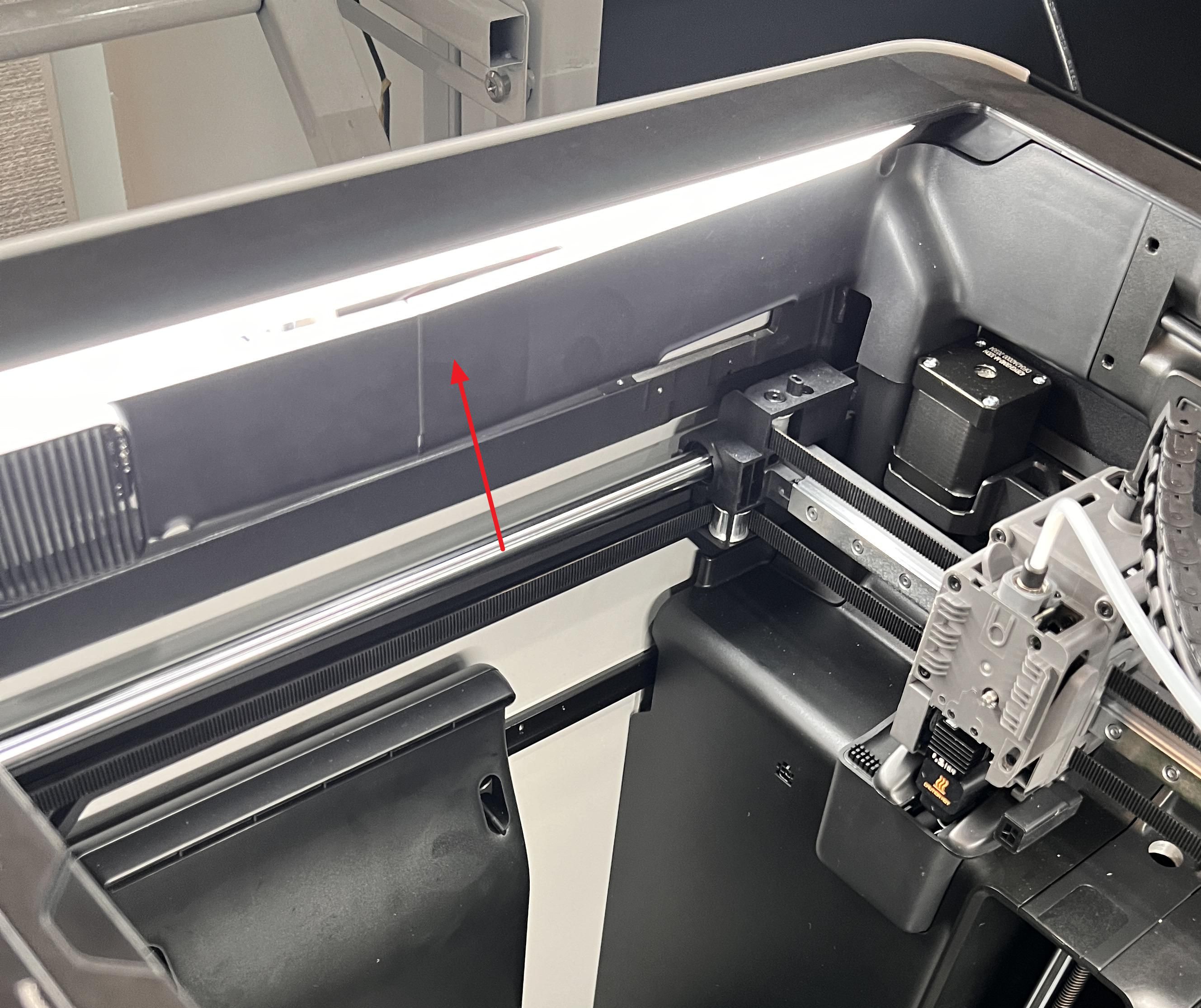

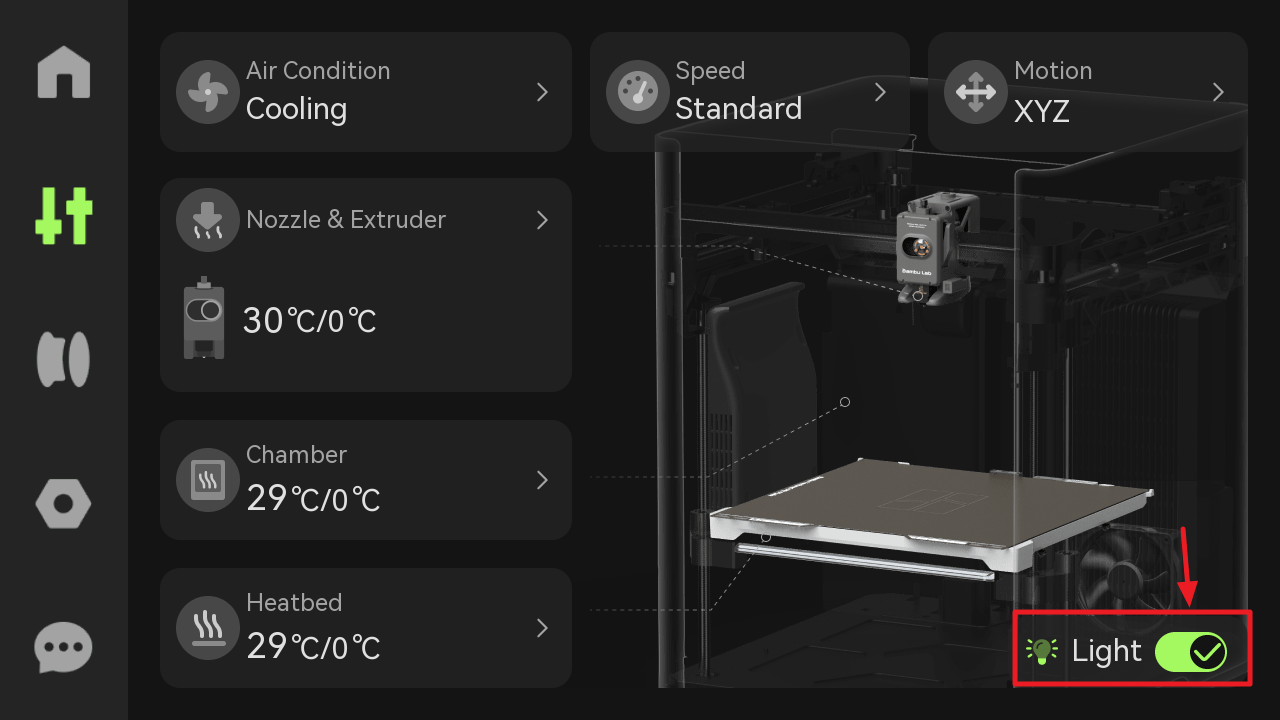

7. Luz LED

Haga clic en el icono para abrir o cerrar la luz LED.

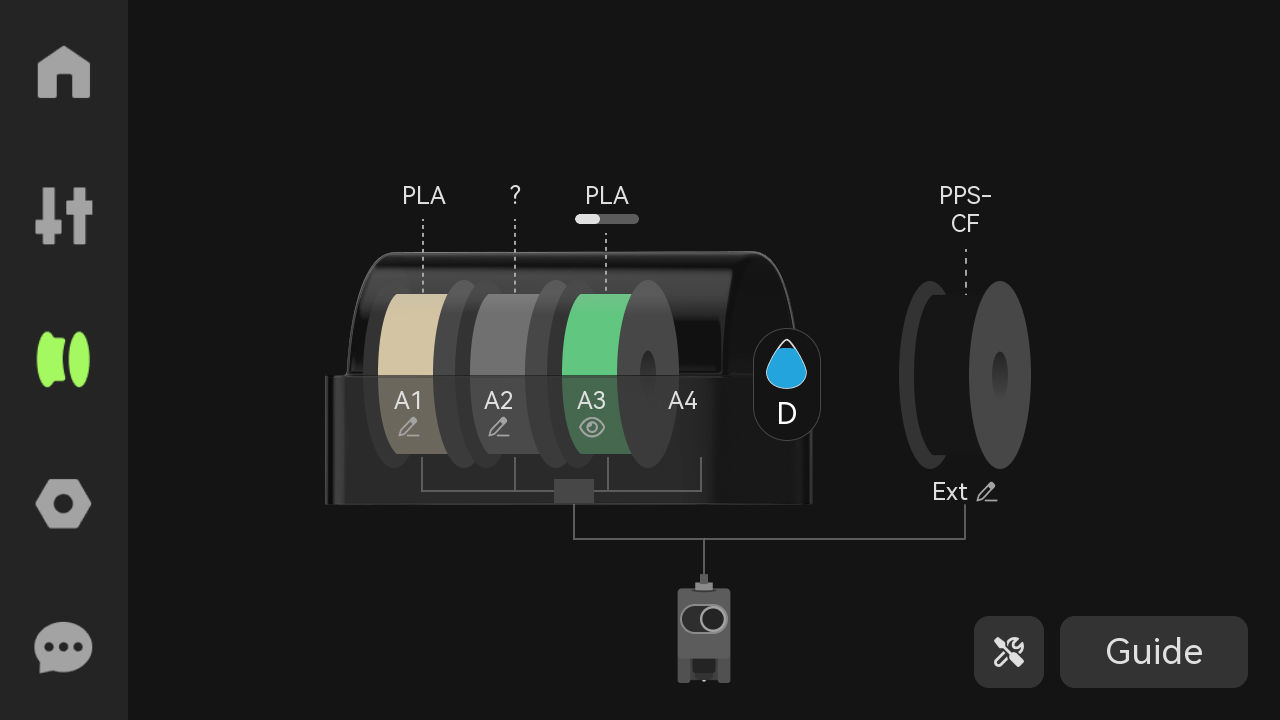

Filamentos

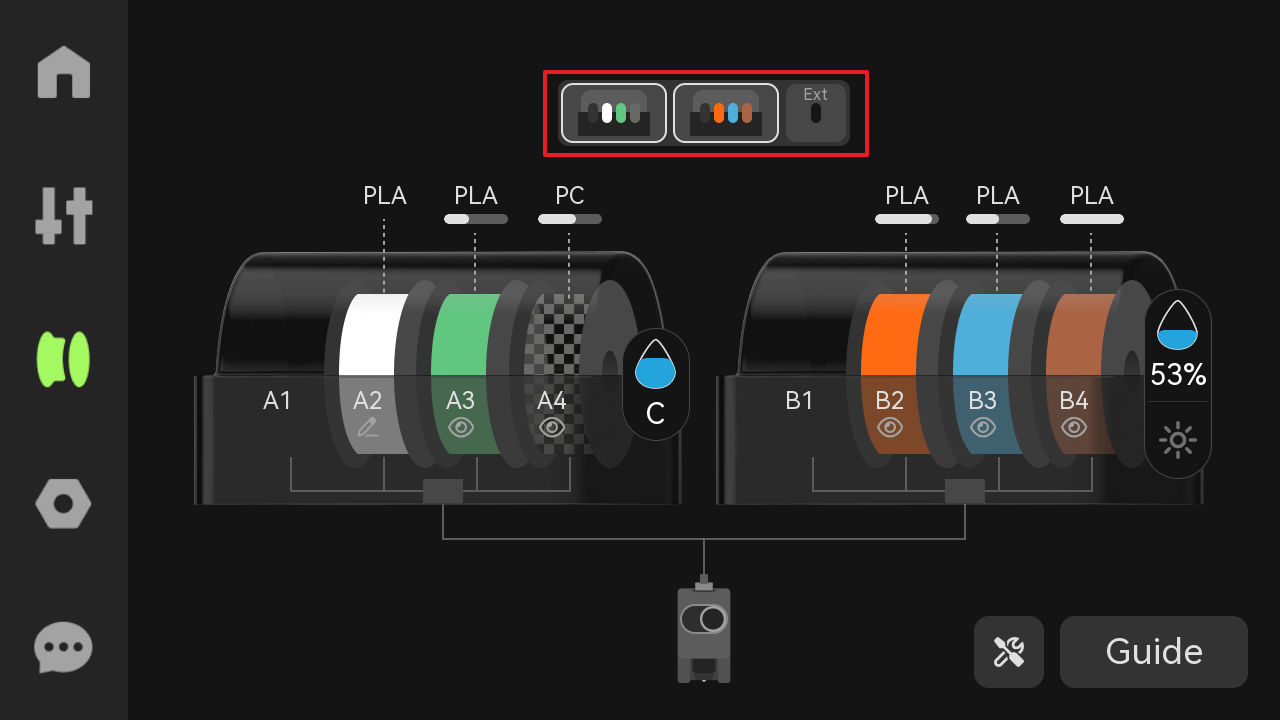

1. Dispositivo

Haga clic para cambiar entre diferentes dispositivos (AMS o carrete externo).

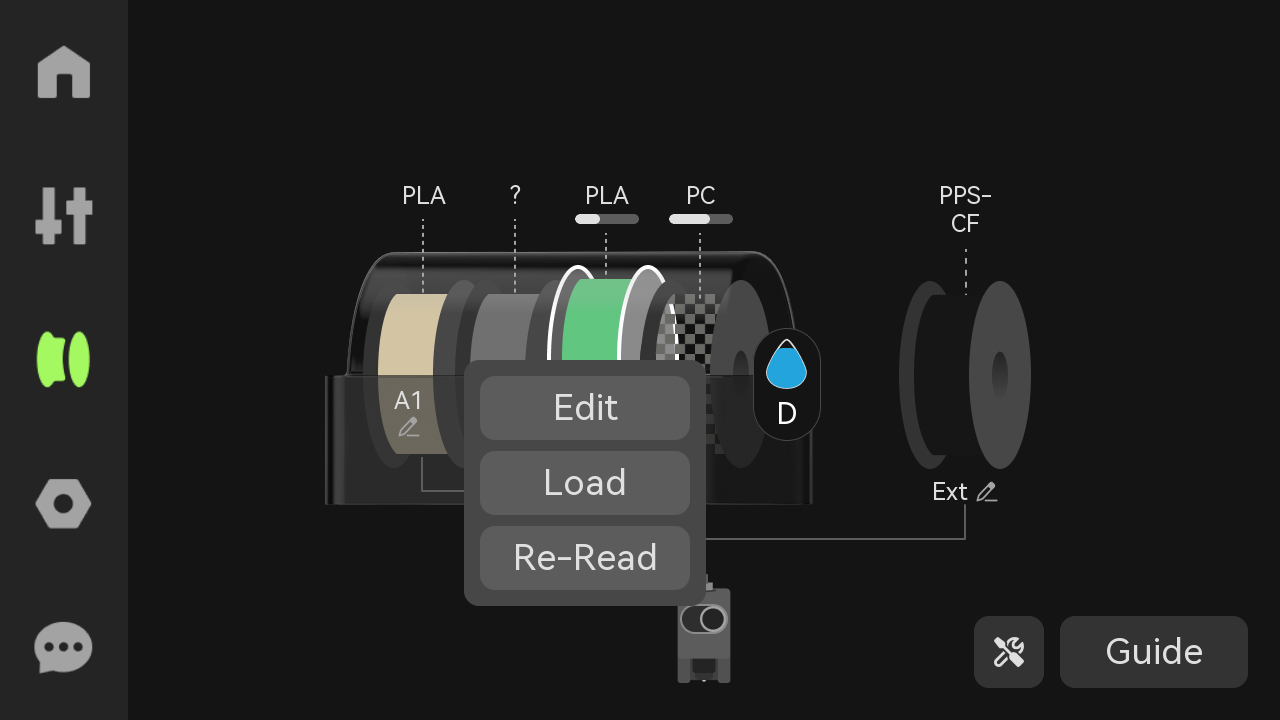

2. Carrete

Haga clic en cualquier icono de carrete para editar, cargar/descargar y volver a leer el RFID del filamento.

Editar: Si AMS ha identificado un carrete mediante RFID, puede ver la información del filamento aquí, pero no puede modificar los parámetros del filamento; si el RFID no se lee, puede modificar la información del filamento aquí;

Cargar: Haga clic en el botón, y el AMS 2 Pro alimentará automáticamente el filamento al extrusor;
Volver a leer: Haga clic en el botón, y AMS 2 Pro volverá a leer el RFID del carrete en la ranura.

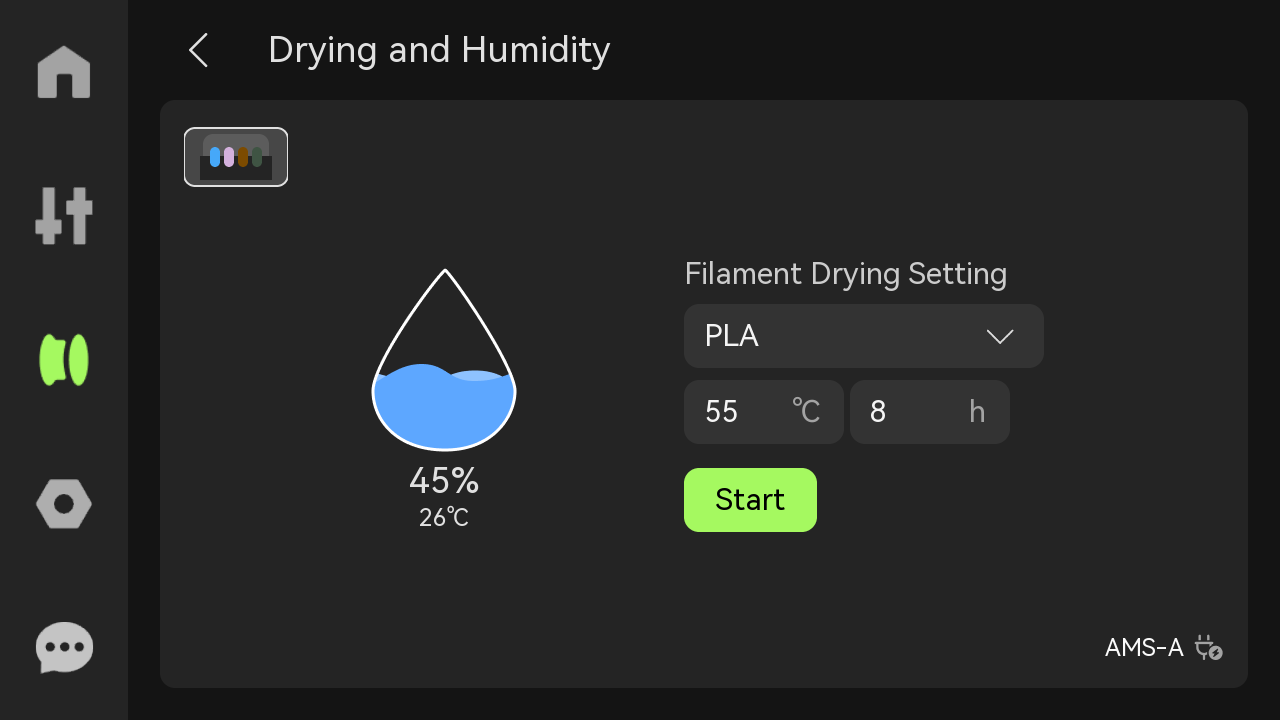

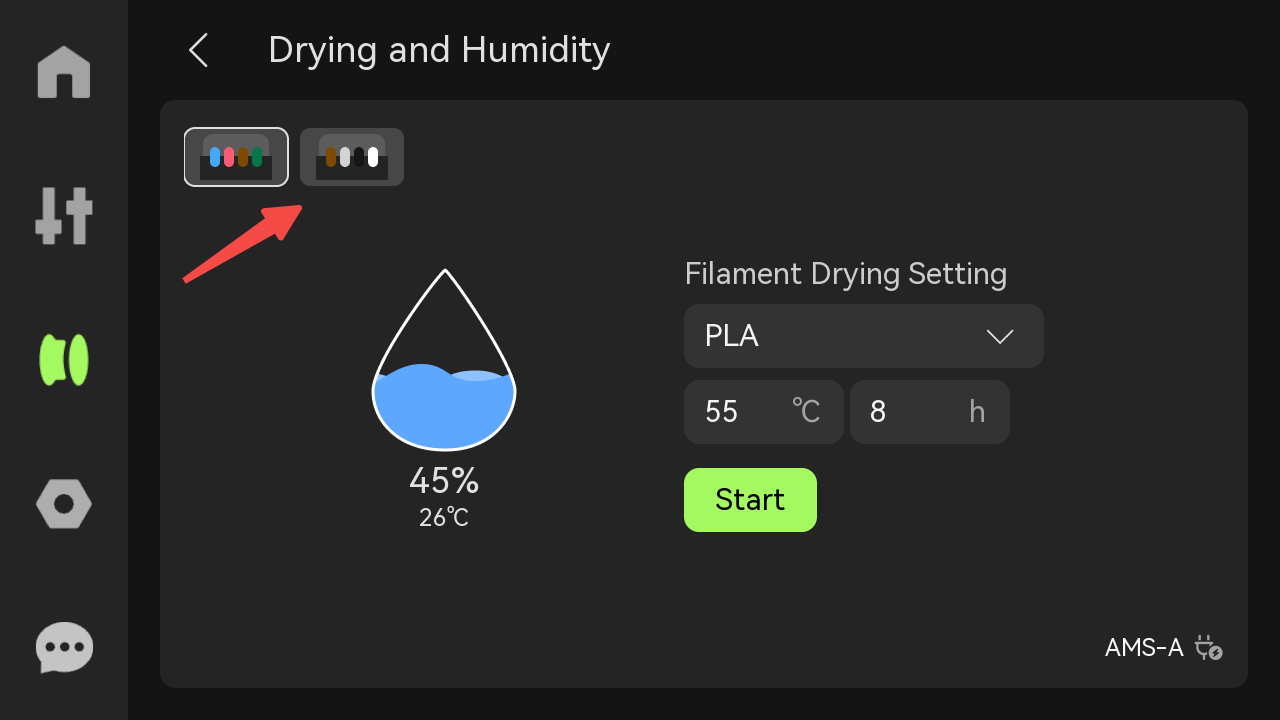

3. Secado y humedad

Se puede verificar la humedad y temperatura dentro del AMS, y se pueden secar los filamentos.

NOTA: También puede activar la función de secado en Configuración > Herramientas > Secar filamento.

Si están conectados múltiples AMS 2 Pro/HT, puede hacer clic en el icono en la esquina superior izquierda para cambiar entre diferentes dispositivos, ver los datos en tiempo real de humedad y temperatura de cada AMS, o iniciar el secado.

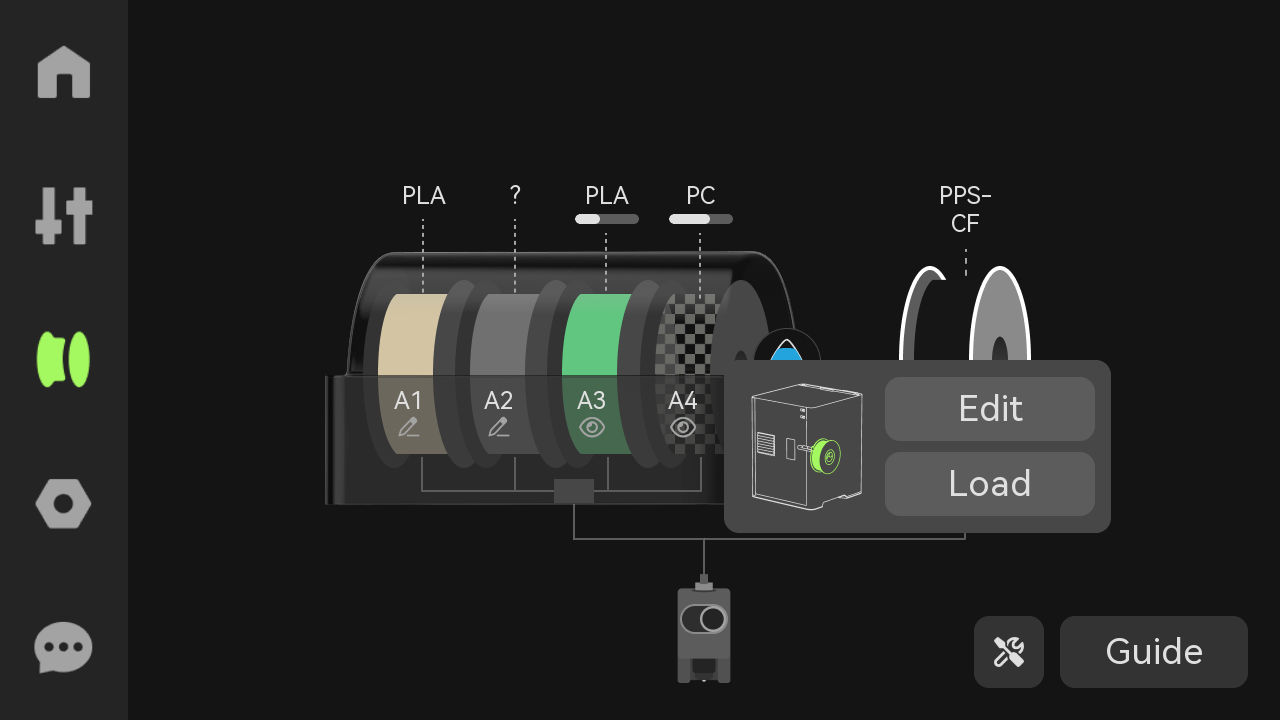

4. Carrete externo

Haga clic en el icono del carrete externo para editar, cargar y descargar filamentos.

5. Herramientas

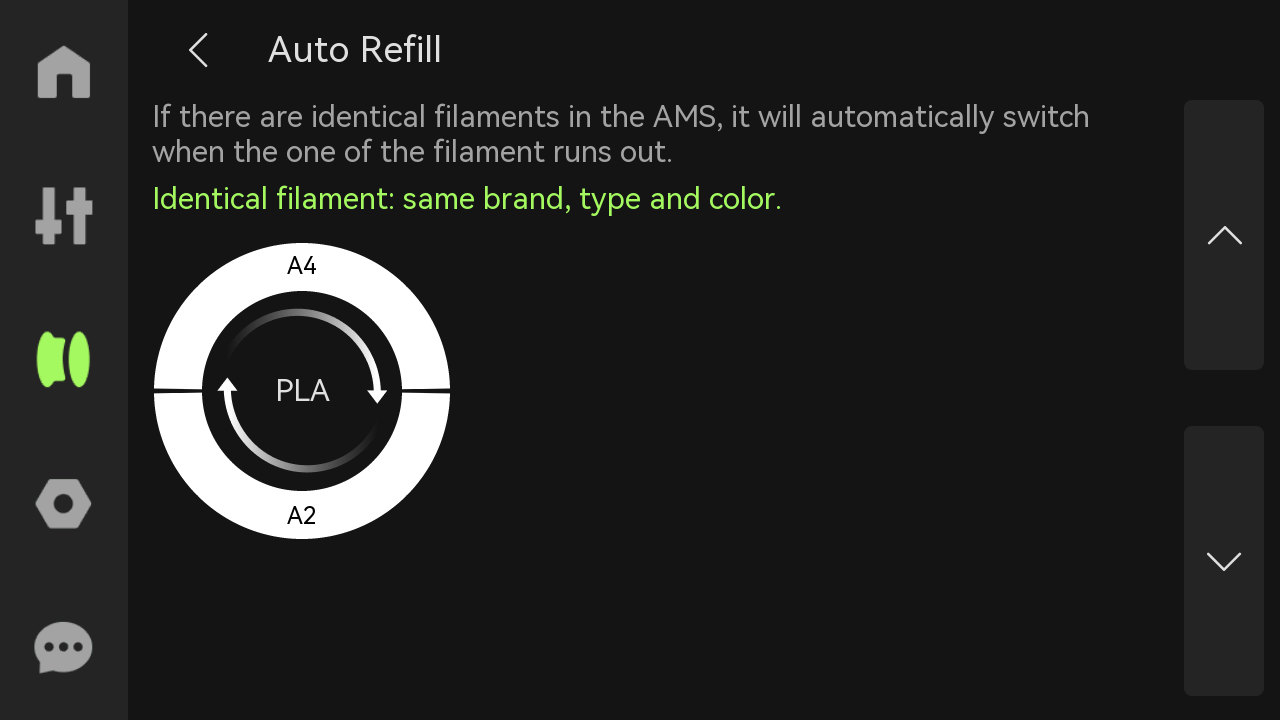

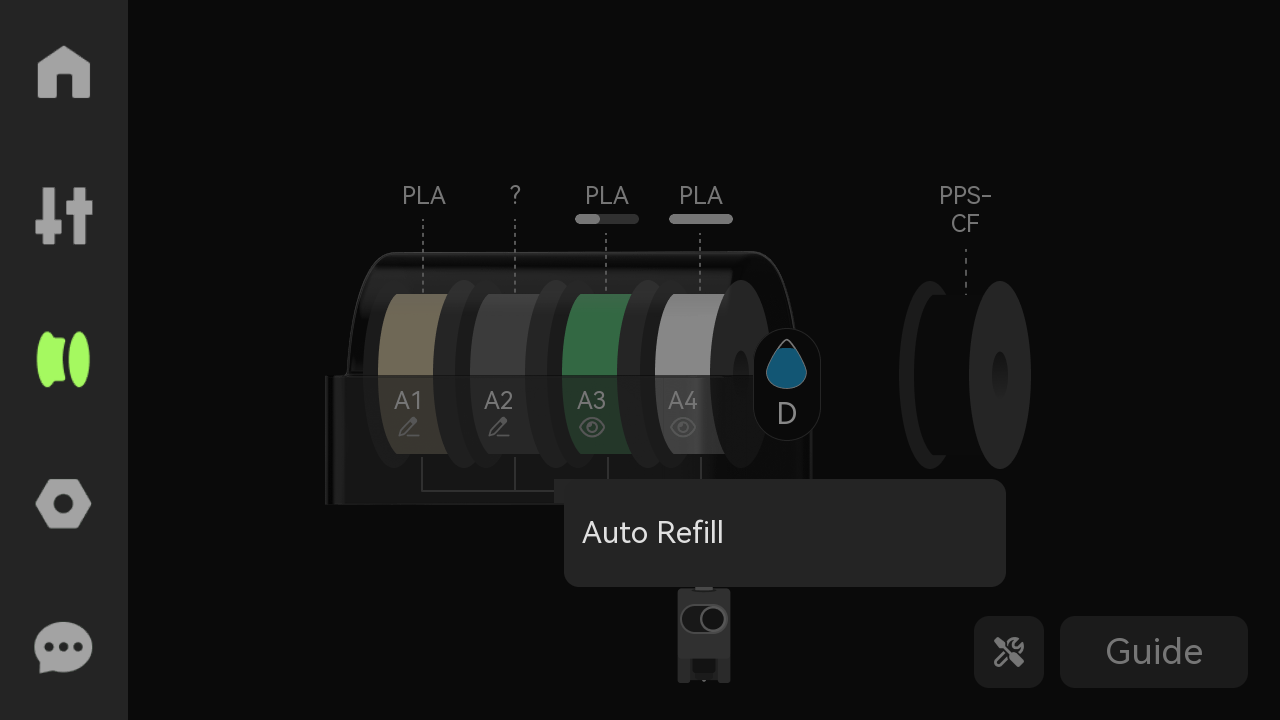

Reposición automática: Cuando la marca, tipo y color de los filamentos son idénticos, el sistema establecerá una relación de reposición automática. Cuando los filamentos actuales se agoten, la impresora cambiará automáticamente a otro filamento con las mismas propiedades para continuar la impresión.

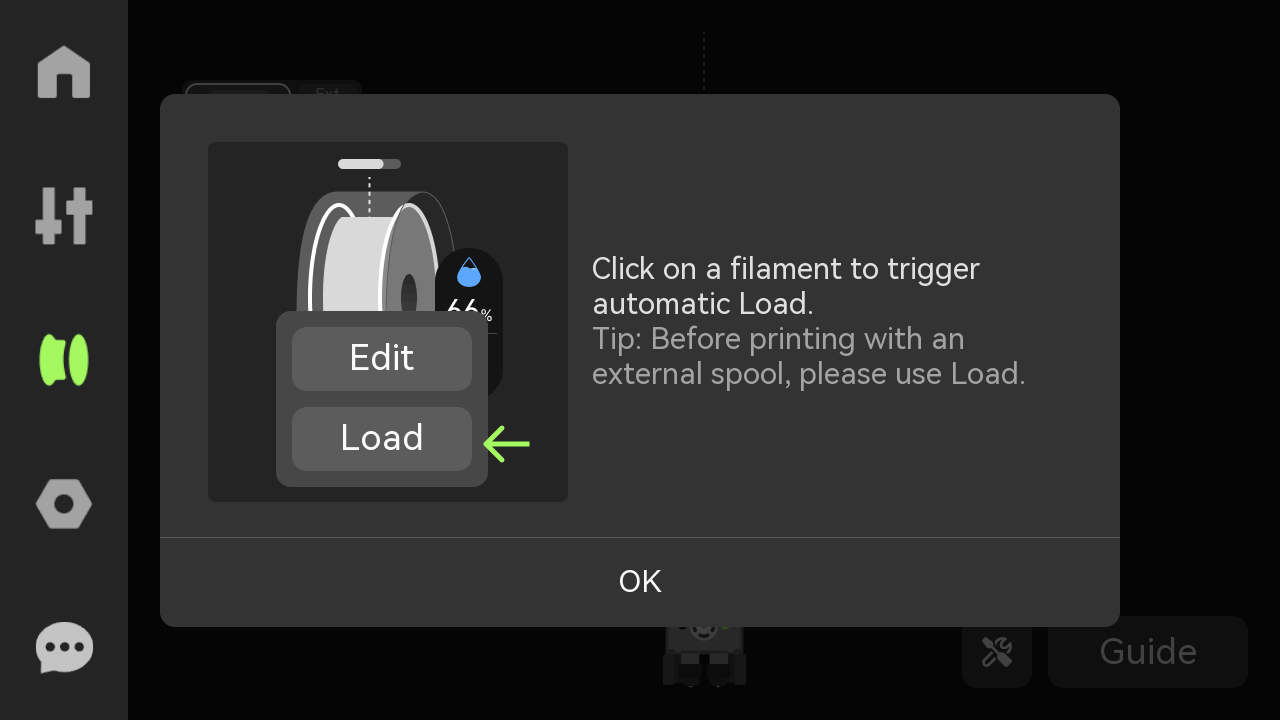

6. Guía

Instrucciones para la operación de alimentación: Seleccione una ranura específica, haga clic en el icono del carrete y luego haga clic en el botón Cargar para activar la carga automática.

Para obtener más información sobre la página de filamentos, consulte:

Introducción al flujo de trabajo de AMS 2 Pro

Introducción al flujo de trabajo y características de AMS HT

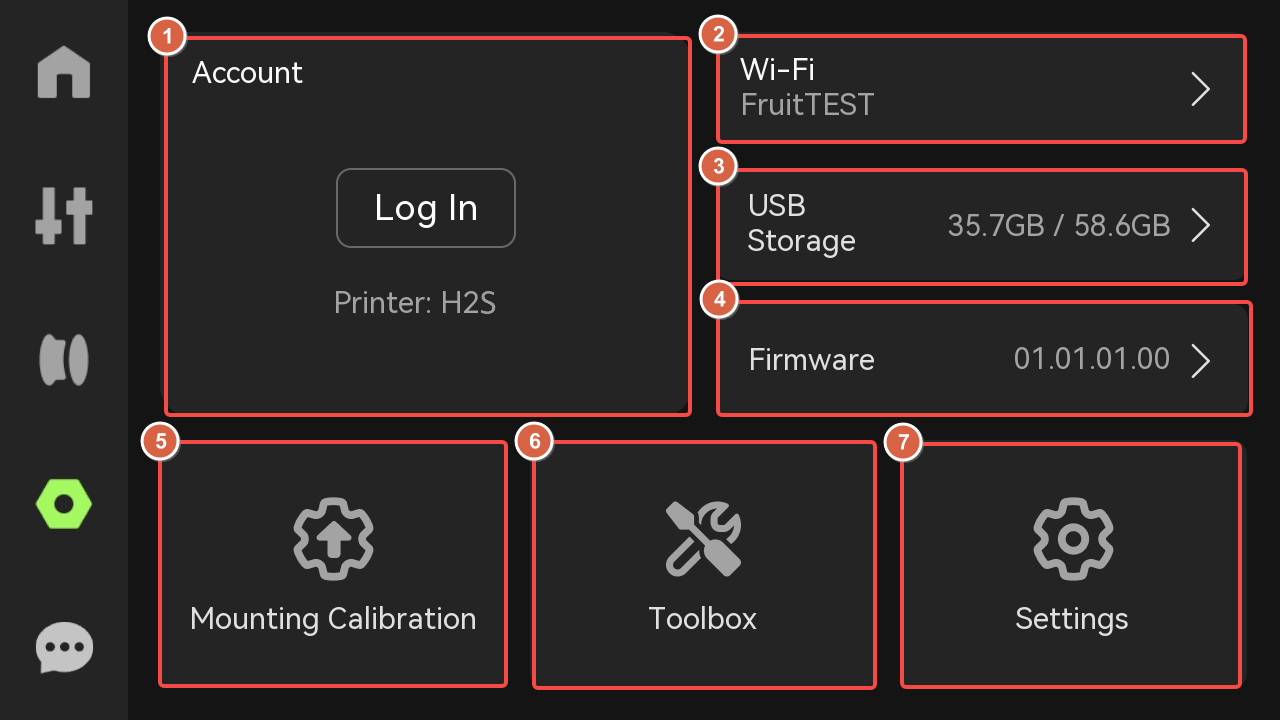

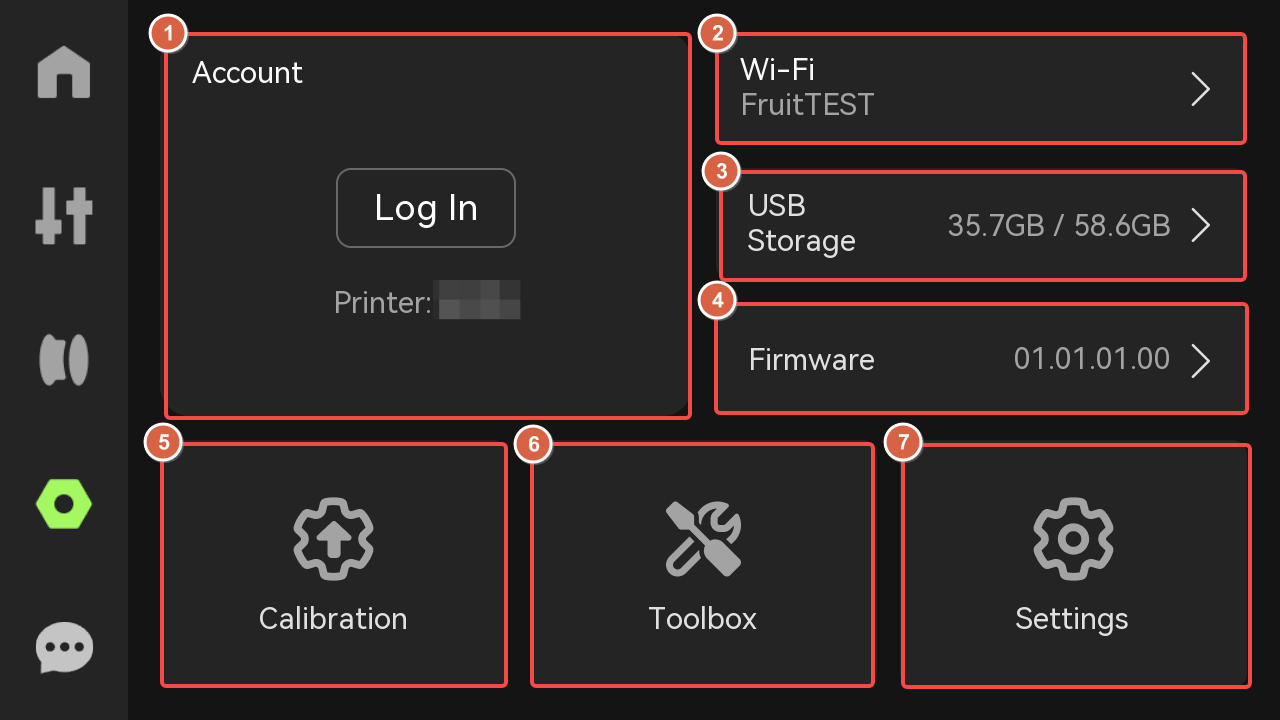

Configuración

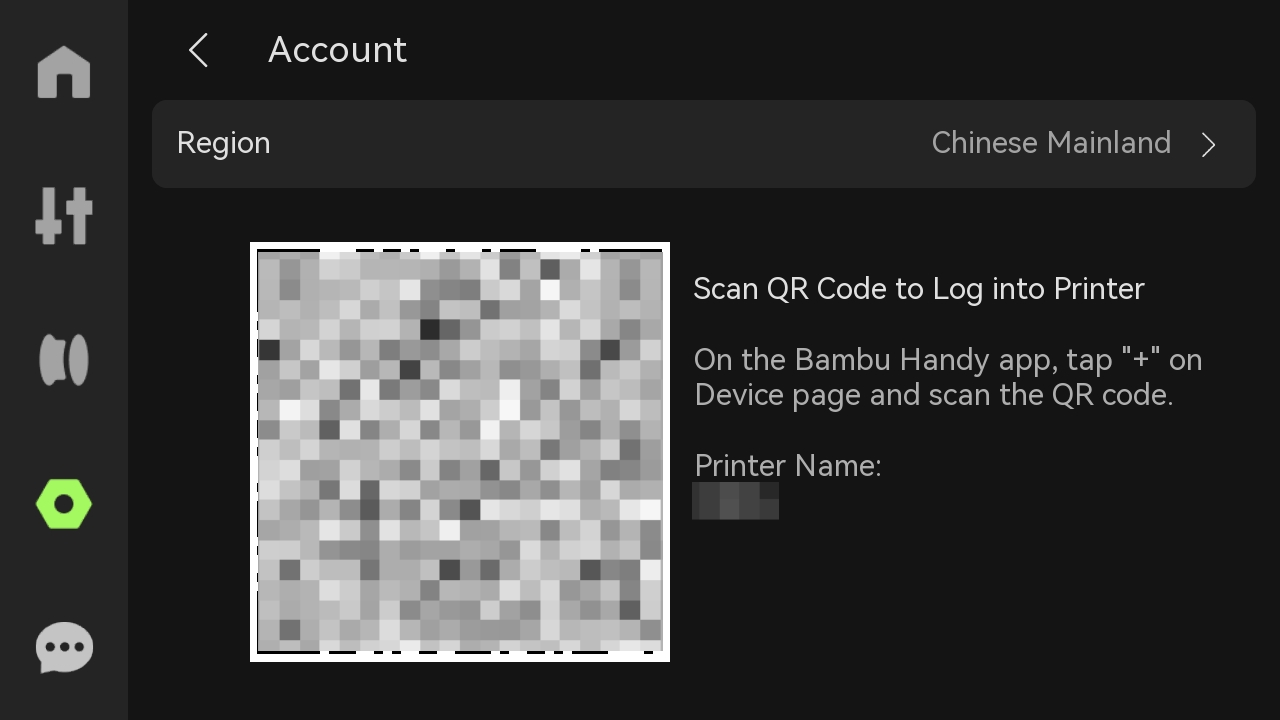

1. Cuenta

Abra Bambu Handy y escanee el código para acceder a la cuenta.

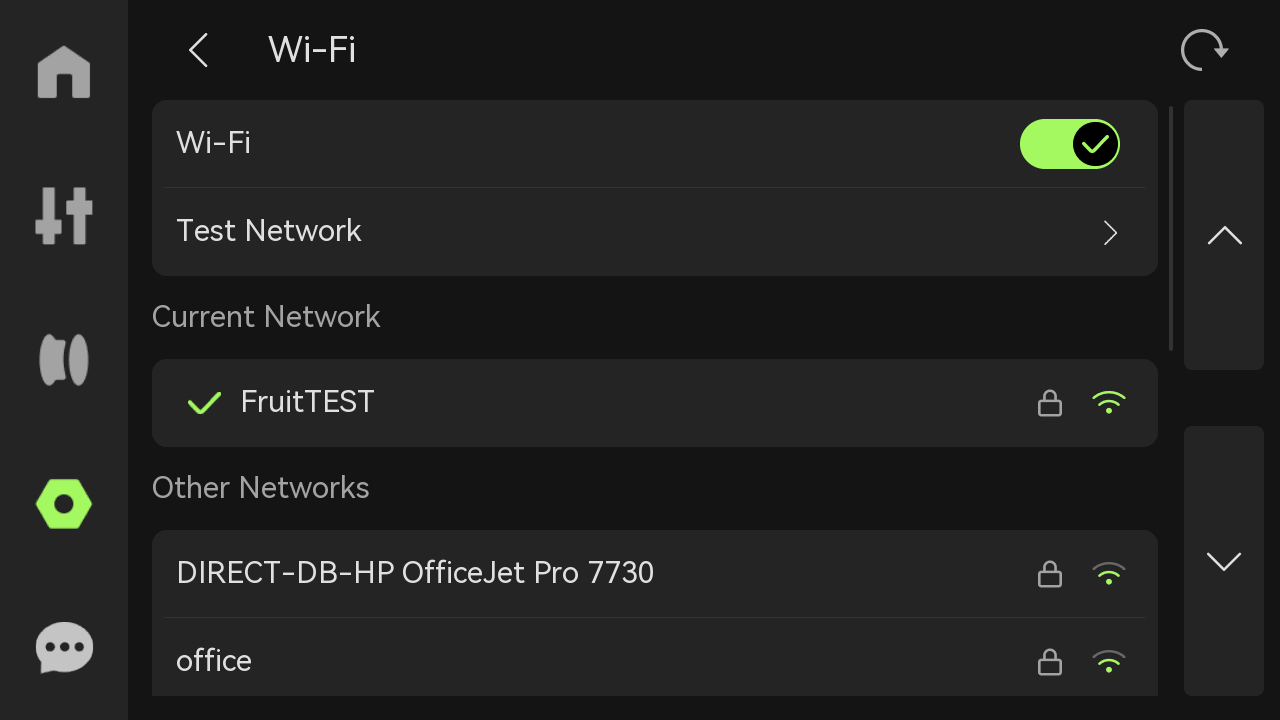

2. Wi-Fi

Configure la WLAN, vea la red actual, pruebe la red o vea y agregue otras redes.

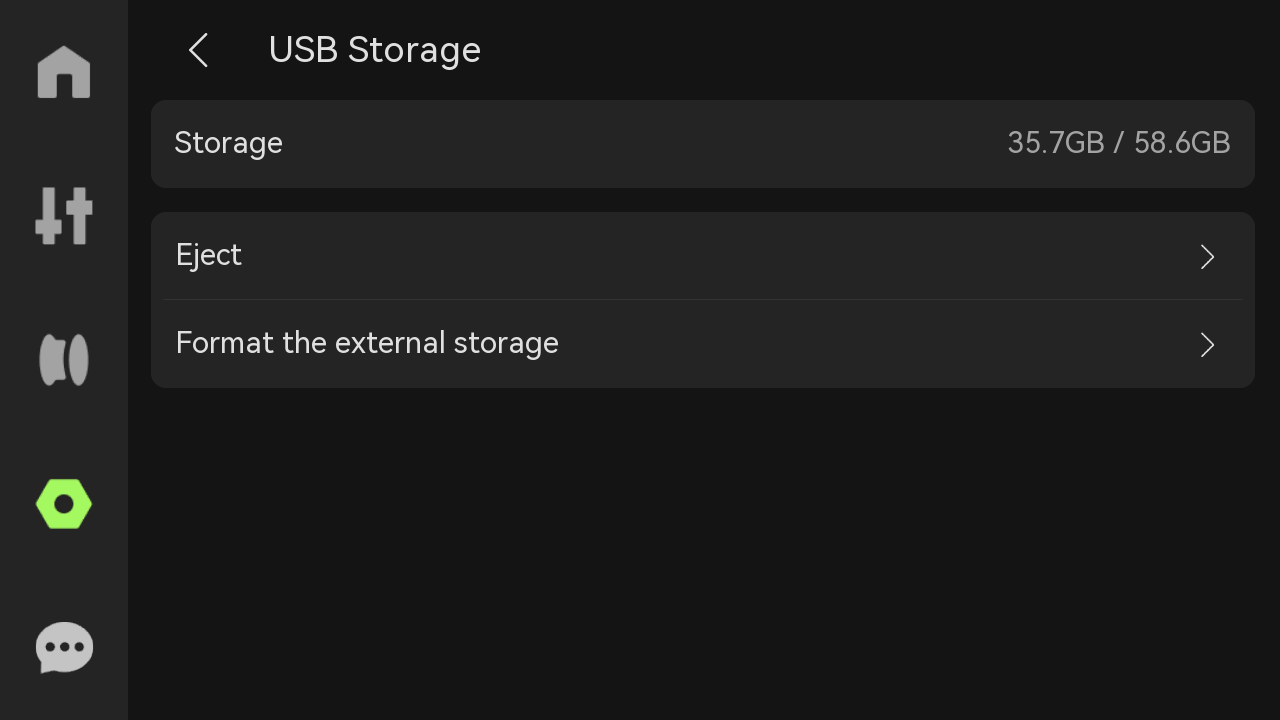

3. Almacenamiento USB

Almacenamiento: Muestra la capacidad utilizada y la capacidad máxima de la unidad flash USB.
Extraer: Haga clic en "Extraer" para extraer la unidad USB de forma segura.
Formato de almacenamiento externo: Una vez restablecido, el almacenamiento no se puede restaurar.

Para especificaciones y recomendaciones de uso de la unidad flash USB, consulte: Especificaciones y recomendaciones de uso de unidades flash USB H2D.

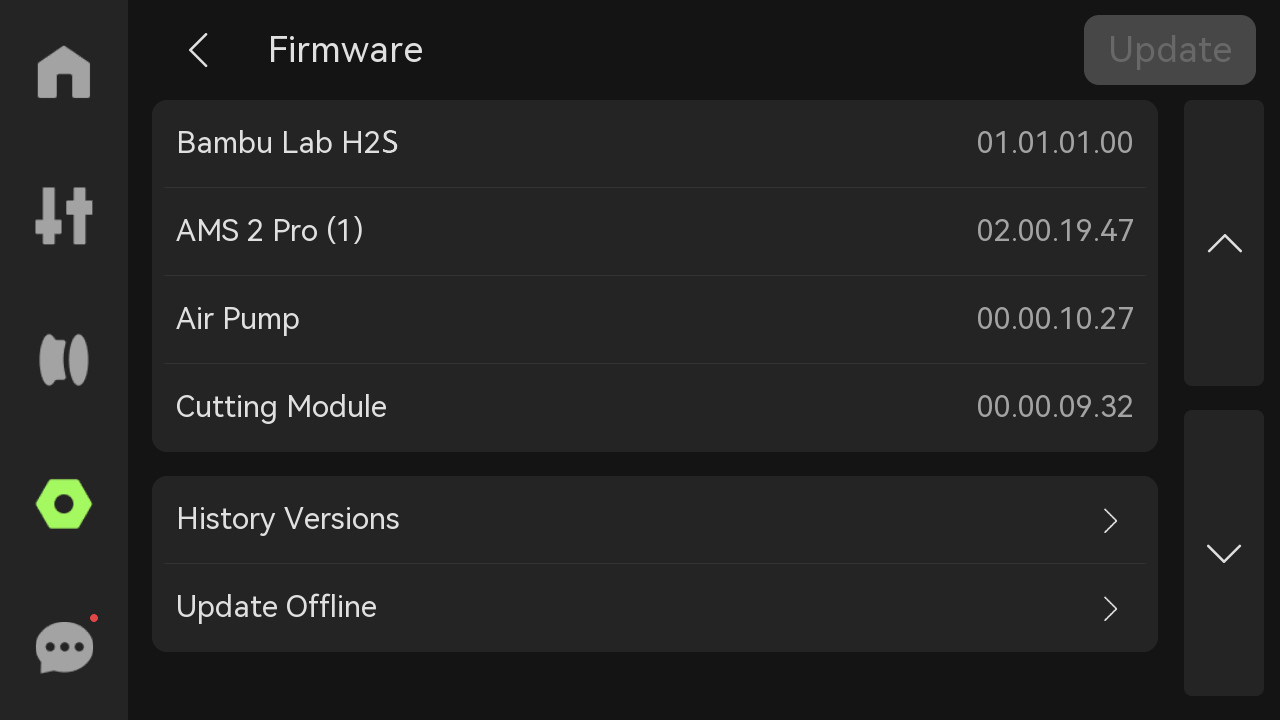

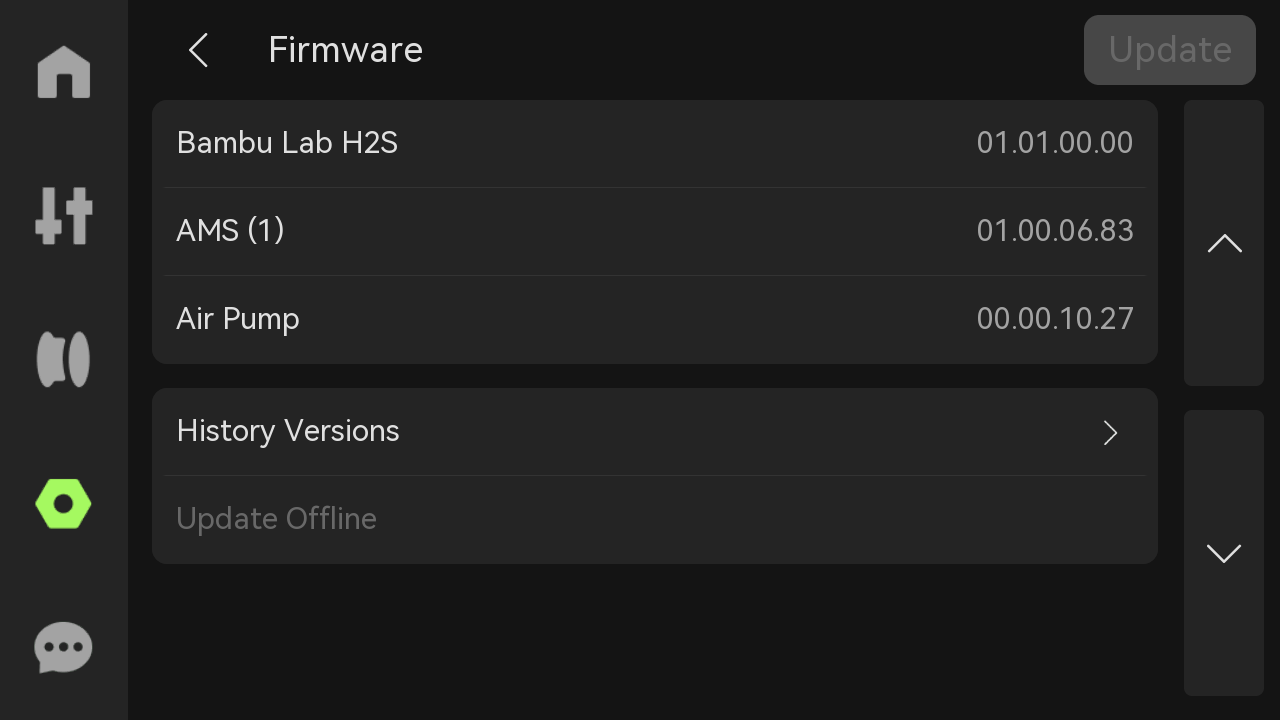

4. Firmware

Vea la versión actual del dispositivo y versiones históricas, o realice actualizaciones offline. Si se necesita actualizar el firmware, el botón "Actualizar" en la esquina superior derecha se iluminará.

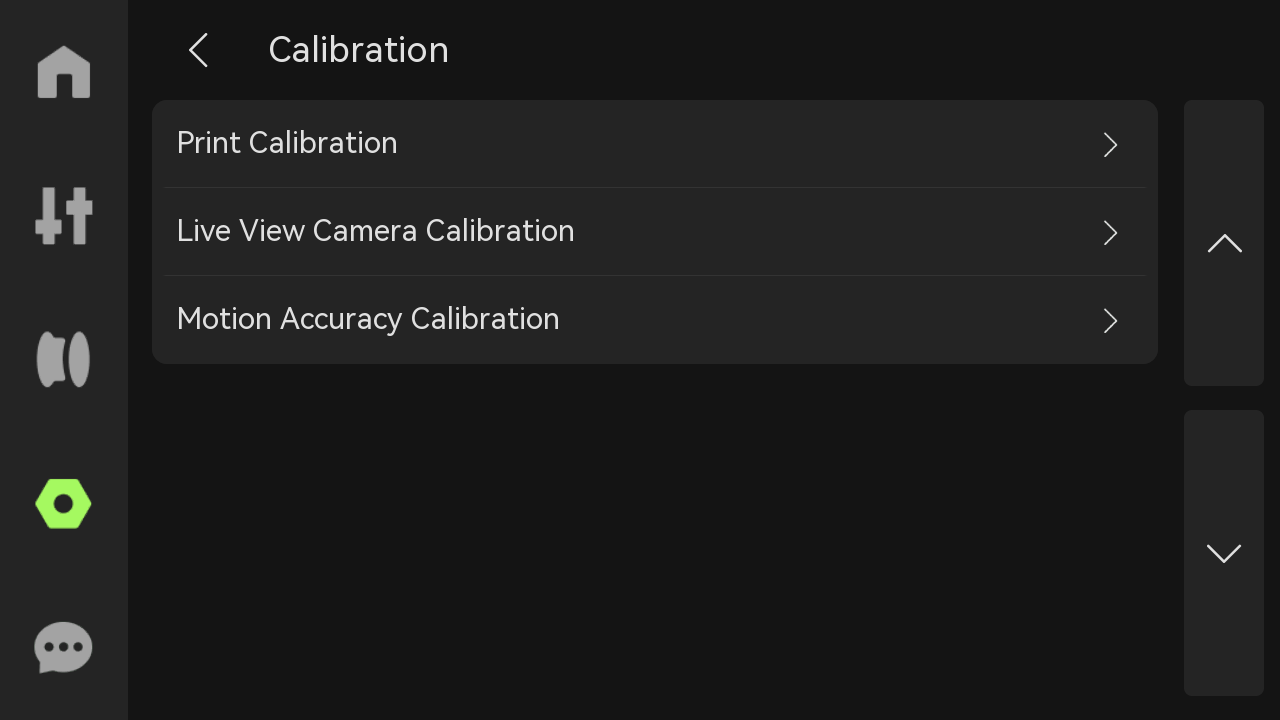

5. Calibración

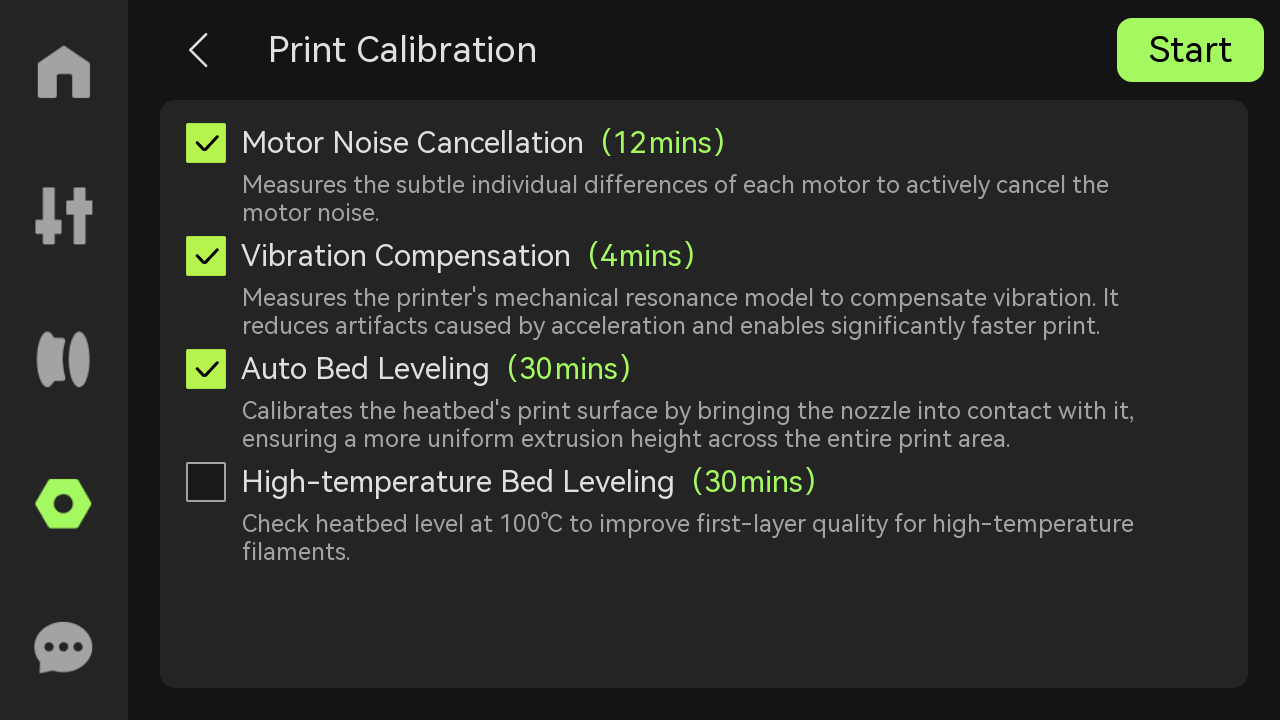

Calibración de impresión: Incluye cancelación de ruido del motor, compensación de vibración, nivelación automática de la cama, nivelación de cama a alta temperatura y calibración del desplazamiento de la boquilla.

Cancelación de ruido del motor: Reduce el ruido generado por el motor durante la impresión, especialmente al imprimir durante mucho tiempo o a alta velocidad. Al optimizar el algoritmo de operación y la estrategia de control del motor, puede reducir no solo el ruido, sino también hacer que la superficie de impresión sea más suave, mejorando así el efecto final de impresión.
Compensación de vibración: Cuando se detecta cualquier vibración en tiempo real durante la impresión, la posición del cabezal se ajustará automáticamente para garantizar la precisión de la impresión. Especialmente al imprimir modelos complejos o detallados, esta calibración puede prevenir eficazmente errores causados por vibraciones y asegurar que cada capa se complete con precisión.
Nivelación automática de la cama: Mediante algoritmos inteligentes, se ajusta la distancia entre la boquilla y la placa de impresión para garantizar que la brecha en cada esquina sea consistente, evitando eficazmente defectos de impresión causados por una cama caliente desigual, mejorando así la precisión de impresión.
Nivelación de cama a alta temperatura: Antes de imprimir con filamentos de alta temperatura como ABS/ASA/PC/PA, la calibración de cama caliente a alta temperatura garantiza que la cama permanezca estable en un entorno de alta temperatura, evitando eficazmente la deformación o mala adherencia de la primera capa, mejorando la calidad de la impresión de la primera capa.

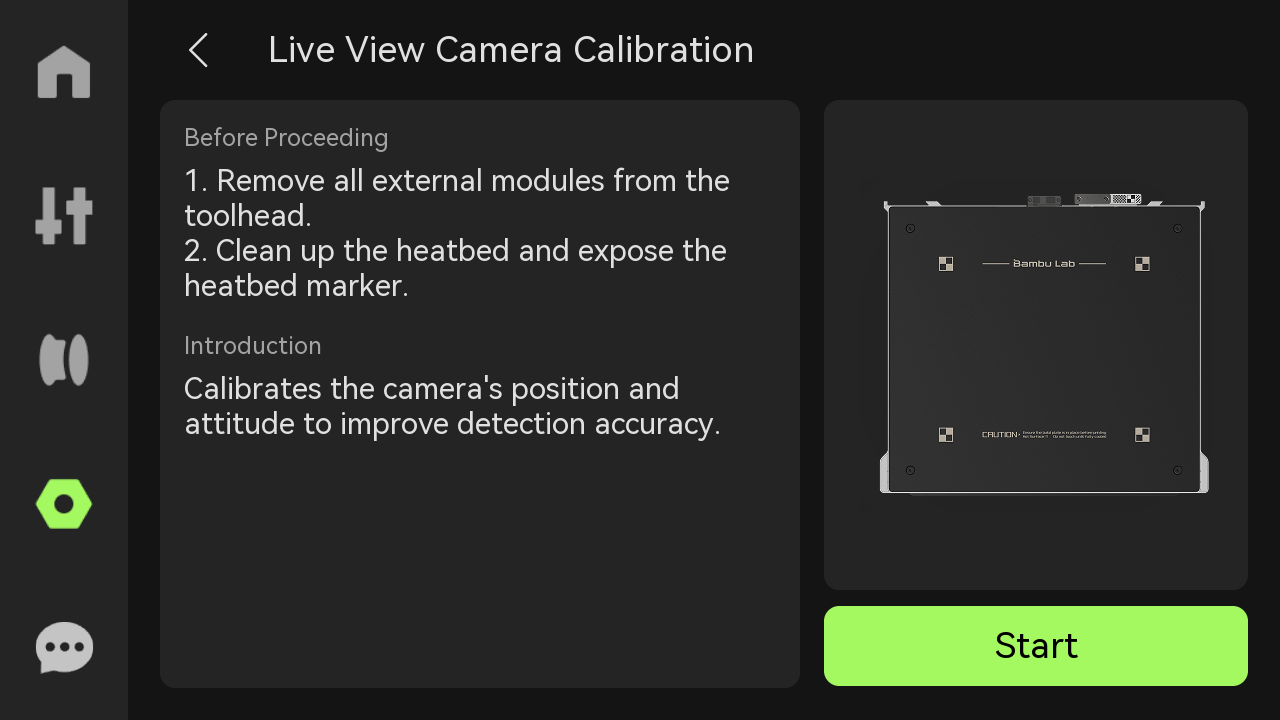

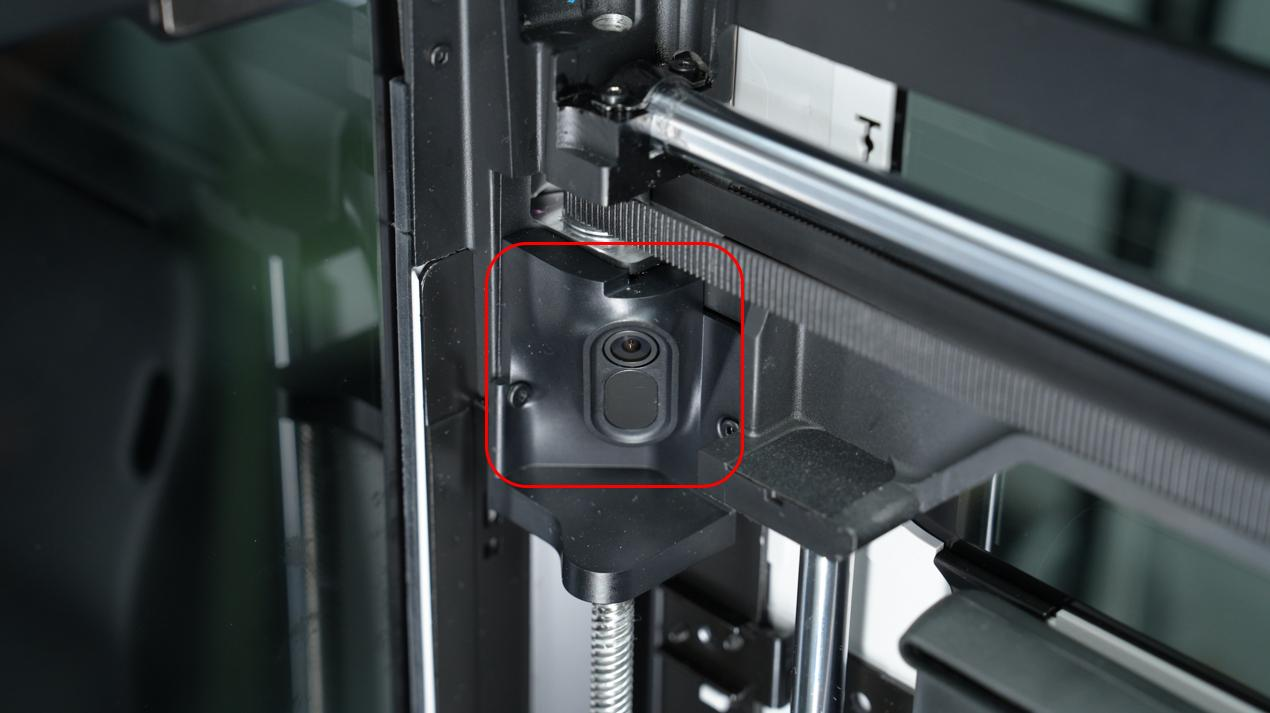

Calibración de cámara de vista en vivo: Al identificar marcas específicas en la cama caliente y calibrar la posición y el ángulo de la cámara de vista en vivo, se reduce el error de detección causado por desviaciones en el ángulo de visualización de la cámara y errores de posición, mejorando significativamente su precisión de detección y logrando una calidad de captura de imagen más alta.

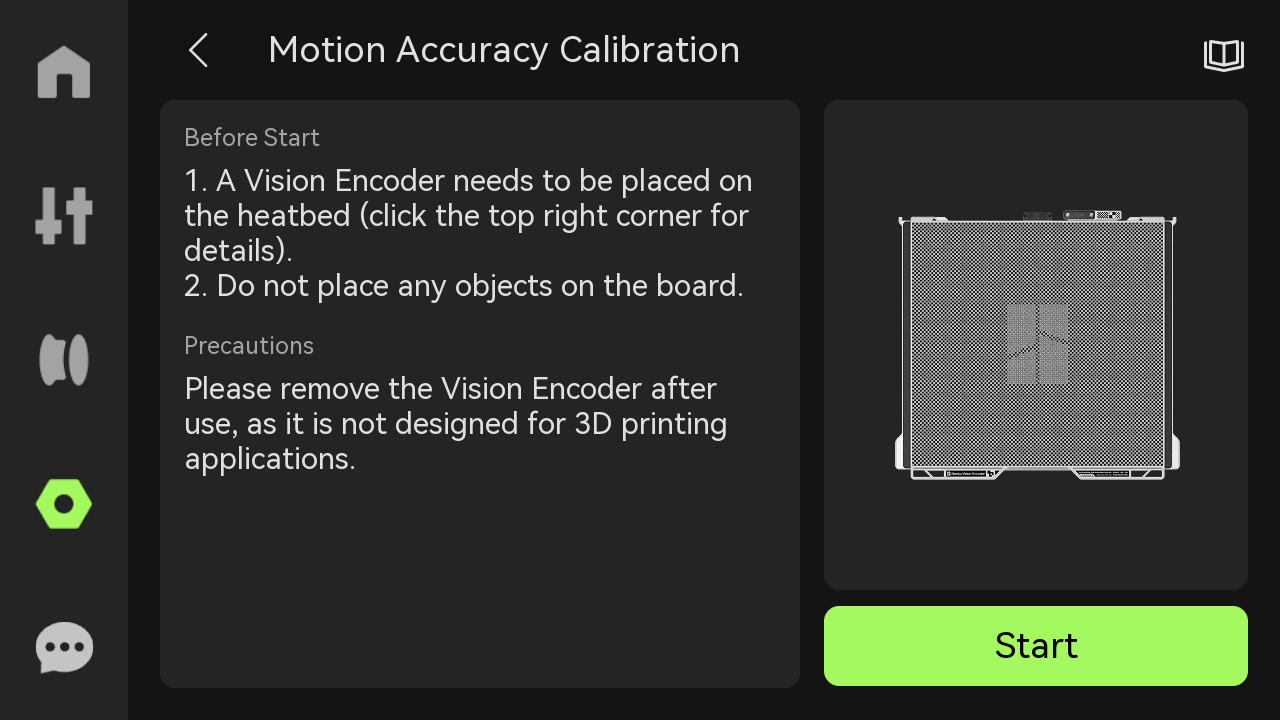

Calibración de precisión de movimiento: Diseñada para usuarios que requieren alta calidad en las impresiones, tiene como objetivo resolver el problema de posicionamiento absoluto en el proceso de impresión 3D, mejorando así la precisión de impresión, especialmente en impresiones de gran tamaño. A través de este proceso, se suprime significativamente la histéresis de movimiento y la distorsión de movimiento, asegurando una impresión más precisa.

Para obtener más información sobre la calibración de precisión de movimiento, consulte: Calibración de precisión de movimiento.

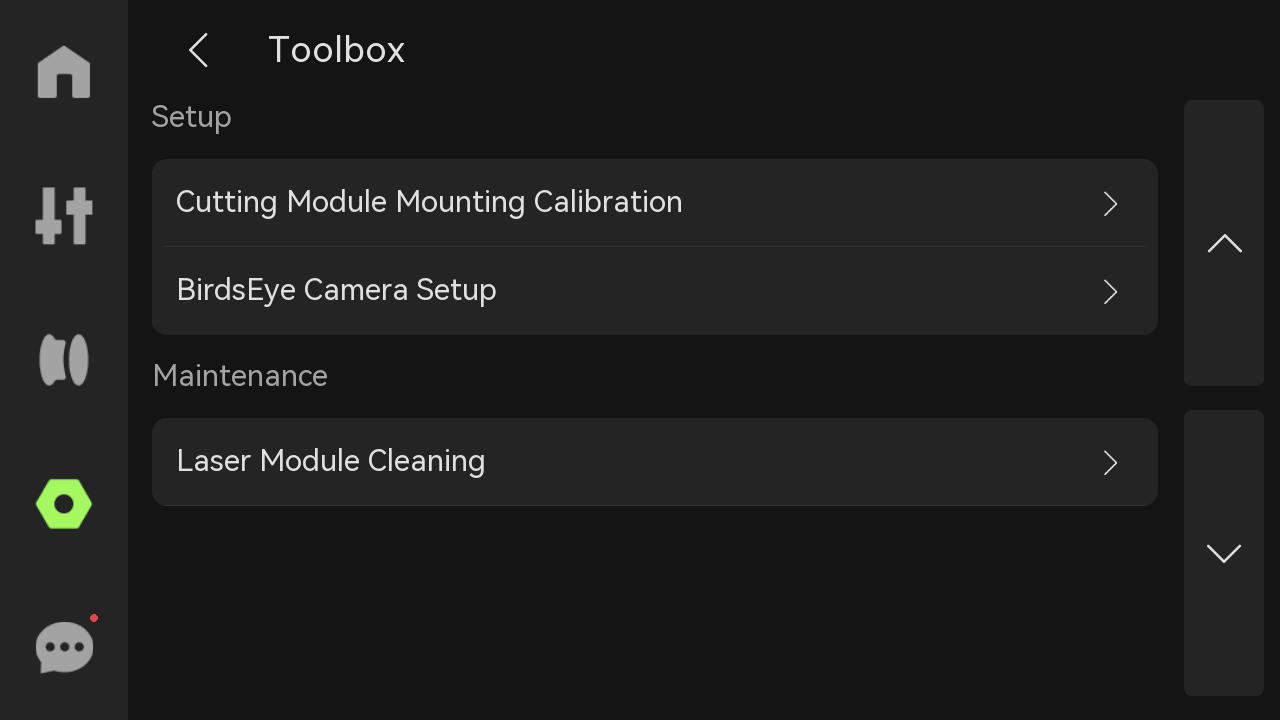

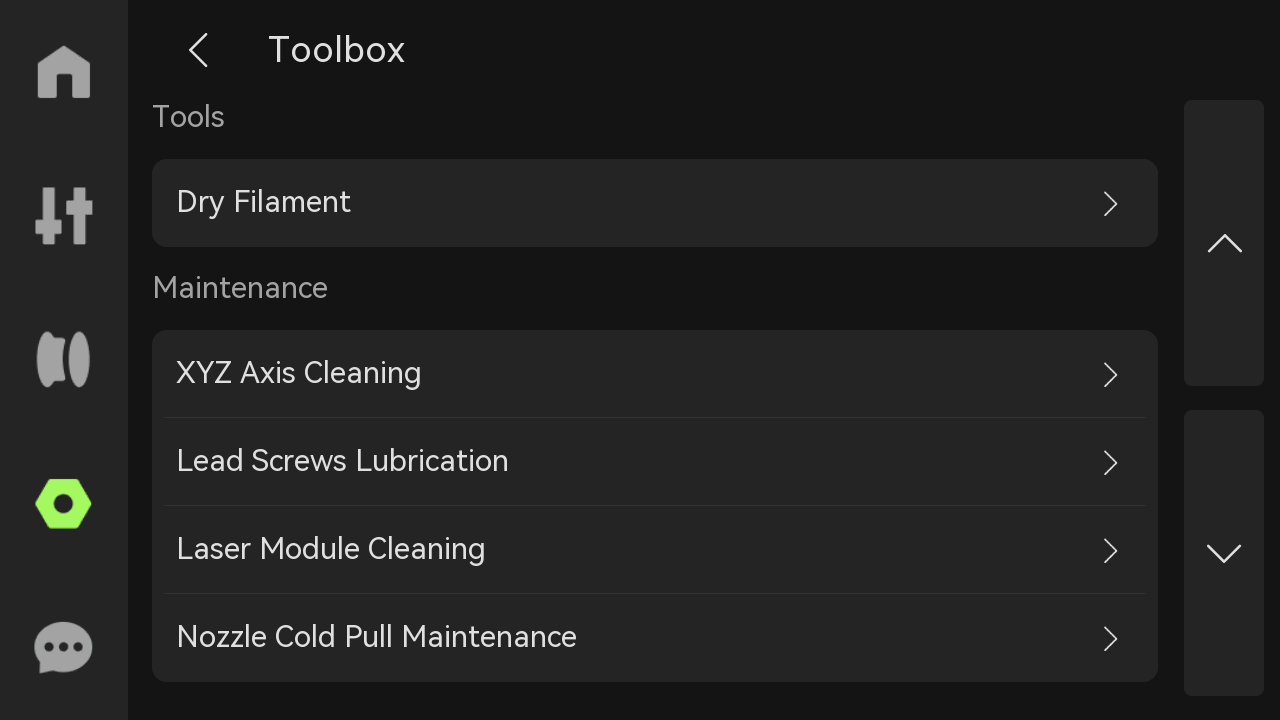

6. Herramientas

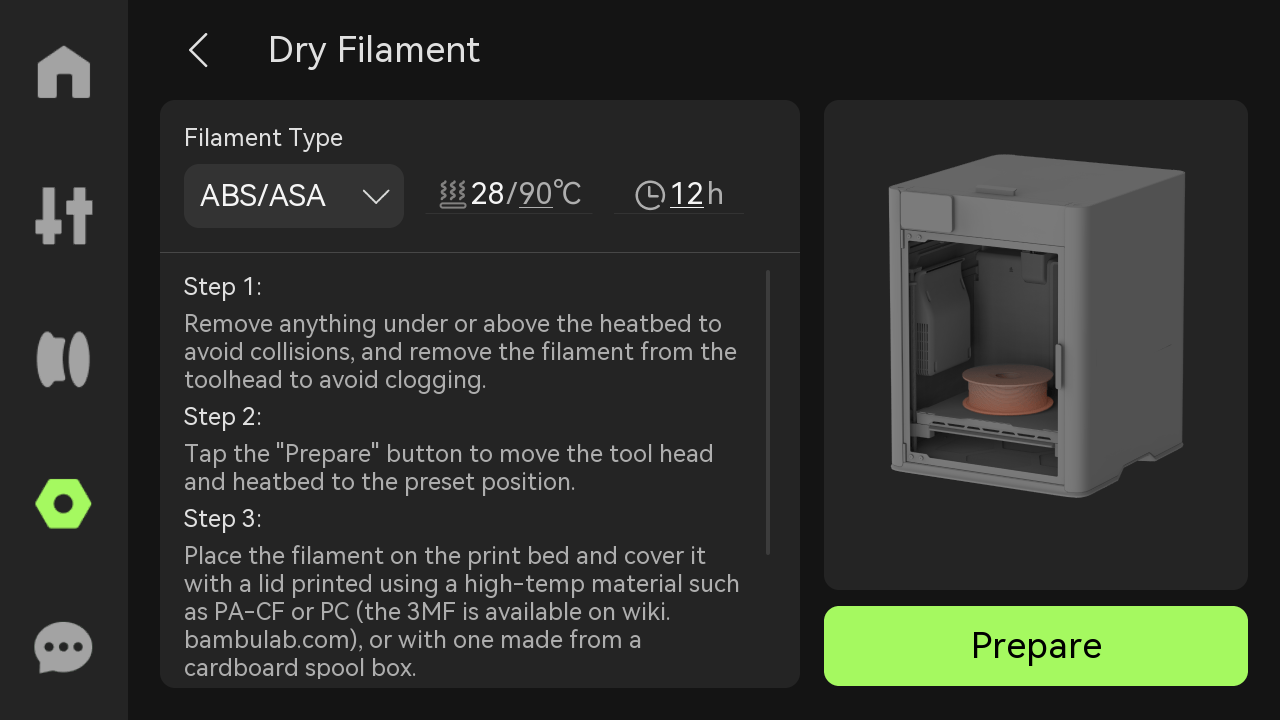

Secado de filamento: Seleccione el tipo de filamento, configure la temperatura y duración de secado, y seque el filamento.

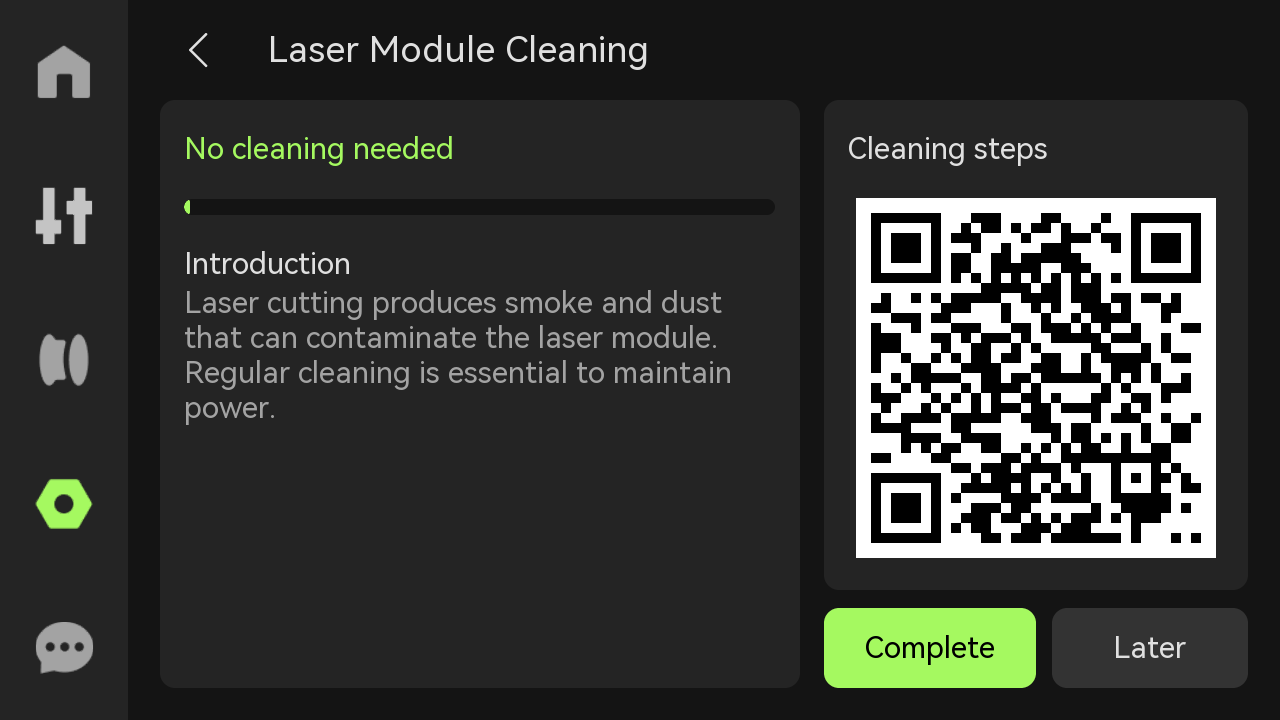

Limpieza del módulo láser: La limpieza regular del módulo láser evita la acumulación de polvo y residuos, asegurando el funcionamiento normal del equipo y prolongando su vida útil. La impresora evaluará el grado de contaminación basándose en el tiempo total de ingeniería y el tipo de tarea láser en Bambu Suite. La longitud de la barra de progreso verde en el lado izquierdo de la pantalla disminuirá a medida que se limpie el módulo láser; si la barra de progreso se vuelve roja y muestra "Limpieza requerida inmediatamente", se requiere limpieza. Los tutoriales específicos se pueden obtener mediante el código QR derecho. Consulte: Recomendaciones de mantenimiento regular para módulo láser de 10W.

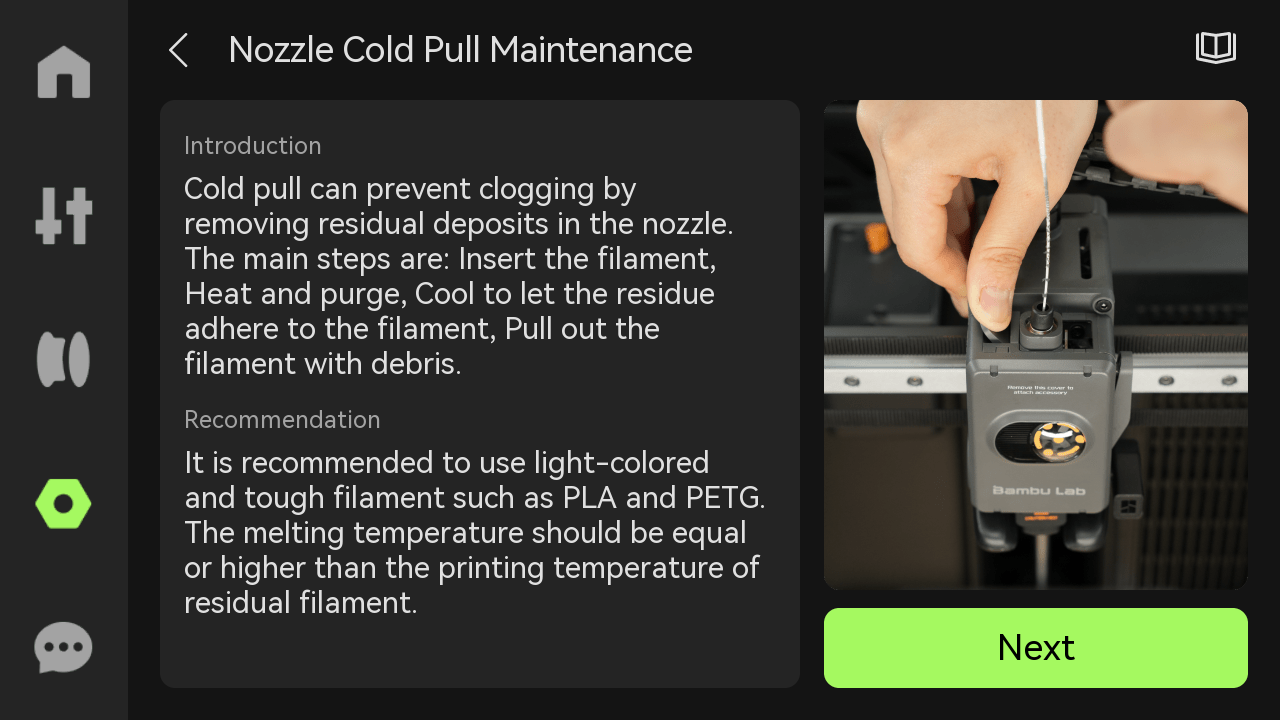

Mantenimiento de limpieza por frío de boquilla: Cuando el motor del extrusor sobrecarga con frecuencia y reporta errores a flujos normales de impresión, significa que la resistencia de la boquilla es demasiado alta y debe limpiarse con urgencia; al mismo tiempo, dado que el TPU es extremadamente sensible a la resistencia de la boquilla, si la boquilla ha sido utilizada para imprimir otros filamentos anteriormente, se recomienda realizar la limpieza por frío de la boquilla antes de imprimir TPU para asegurar una impresión fluida. Para detalles sobre el mantenimiento de limpieza por frío de boquilla, consulte: Mantenimiento y limpieza de boquilla H2S.

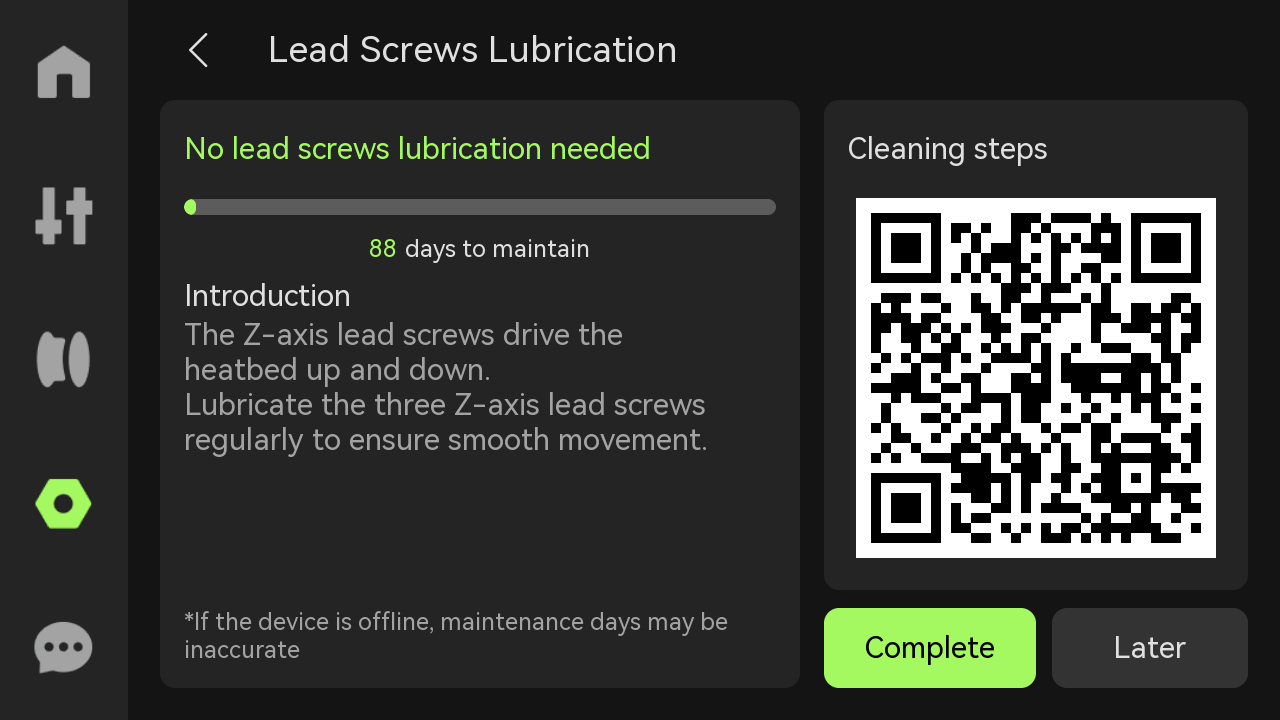

Lubricación de husillos: Lubricar regularmente los husillos de la impresora reduce la fricción, prolonga su vida útil y mantiene la precisión de movimiento.

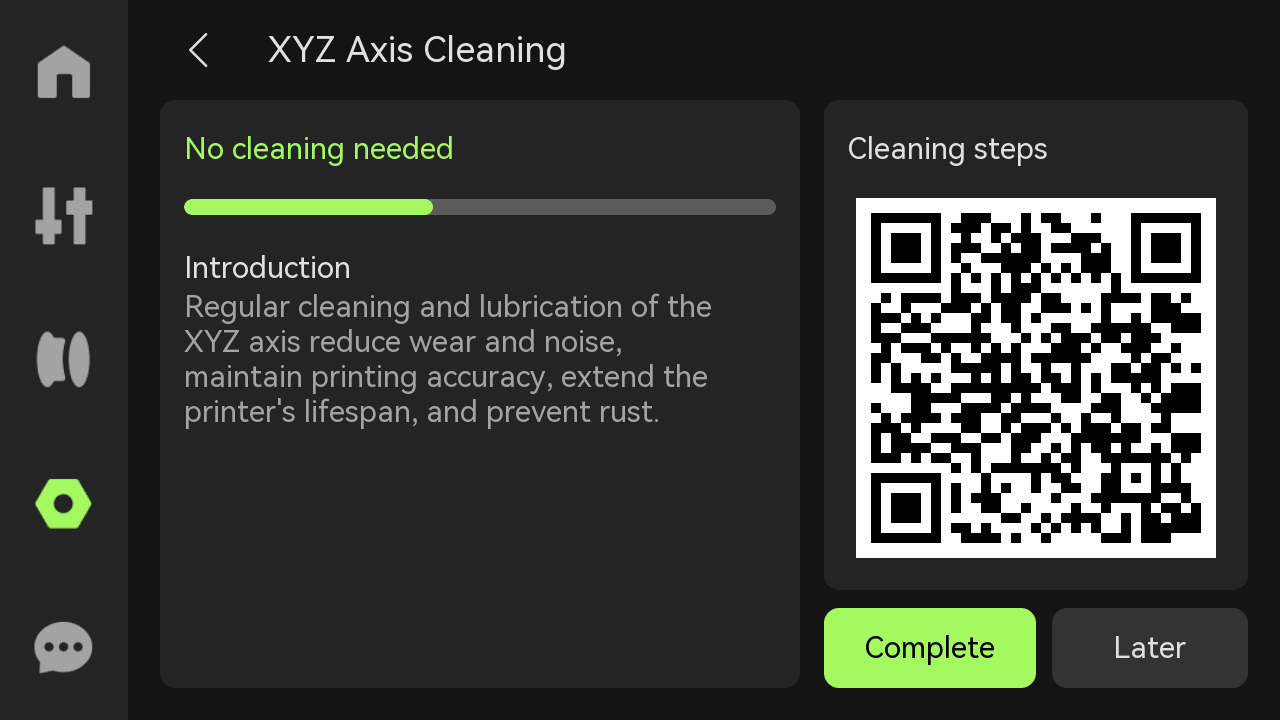

Limpieza de ejes XYZ: Limpiar y mantener regularmente los ejes XYZ de la impresora asegura precisión en la impresión y operación estable.

7. Ajustes

Opciones de impresión:

Monitoreo de impresión con IA: Detecta espaguetis, acumulación en el conducto de purga y aglomeración de boquilla durante el proceso de impresión, y seleccione la sensibilidad para pausar la impresión. La sensibilidad de pausa se divide en alta (pausa inmediata al detectar pequeños problemas), media (pausa cuando ocurre un cierto grado de problema) y baja (pausa solo cuando hay una anomalía evidente) para adaptarse a diferentes necesidades de calidad de impresión.
Detección de placa de impresión: Detecta las marcas de la placa de impresión. Si las marcas no están dentro del rango definido o no coinciden con el archivo de corte, la impresora detendrá la impresión. Esto evita placas de impresión sin colocar o mal posicionadas.

Para obtener más información sobre la detección visual, consulte: Introducción a la detección visual H2S.

Auto-recuperación ante pérdida de pasos: Cuando el motor detecta un desplazamiento de posición (pérdida de pasos), los ejes X, Y y Z se re posicionan y regresan a la posición previa al desplazamiento para continuar ejecutando el G-code no terminado, asegurando la calidad de impresión.

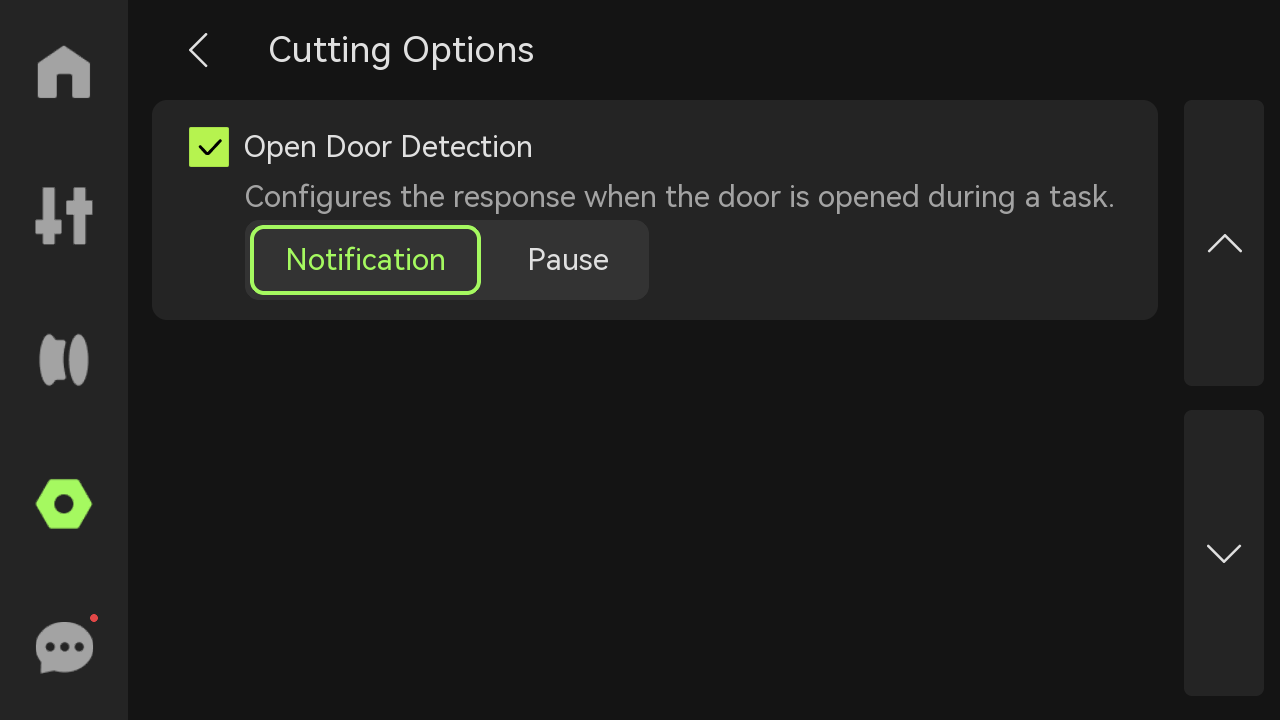

Detección de puerta abierta: Cuando está activado, la impresora detectará si la puerta de vidrio frontal está abierta, y podrá elegir activar una notificación o pausar la impresión cuando se abra la puerta.
Almacenar archivos enviados en almacenamiento externo: Si la impresión se inicia a través de la nube, los archivos de impresión se almacenarán en caché en el almacenamiento externo.
Mejora de precisión de movimiento: Diseñada para usuarios que requieren alta calidad en las impresiones, tiene como objetivo resolver el problema de posicionamiento absoluto en el proceso de impresión 3D, mejorando así la precisión de impresión, especialmente en impresiones de gran tamaño. A través de este proceso, se suprime significativamente la histéresis de movimiento y la distorsión de movimiento, asegurando una impresión más precisa.

Ajustes de AMS:

Lectura de filamento al insertar: Después de insertar los filamentos para pre-carga, AMS realizará la operación de lectura RFID.
Lectura de filamento al iniciar: Cada vez que reinicie la impresora, AMS leerá automáticamente la información de los filamentos insertados (el proceso de lectura rotará los filamentos).
Estimación de filamento restante: Estima el filamento restante al leer el RFID. Cuando esta función está activada, se leerá el RFID dos veces para obtener la información del filamento y estimar la cantidad restante. Después de leer la información del RFID y la cantidad restante del filamento, podrá ver el nombre del filamento sobre cada ranura. La pequeña barra horizontal debajo del nombre del filamento muestra el filamento restante estimado.
Reposición automática de AMS: Cuando el filamento en una ranura del AMS se agote, puede cambiar automáticamente a filamentos con las mismas propiedades en otras ranuras. Estas propiedades incluyen marca, tipo, color y temperatura de boquilla. Asegúrese de configurar la información de todos los filamentos antes de imprimir para cumplir con los requisitos de reposición automática.
Organizar orden de AMS: Cada AMS se asigna una secuencia y se muestra en la pantalla. El propósito de asignar AMSID es facilitar la identificación de sus conexiones. La lógica para asignar IDs es: el que está directamente conectado a la impresora es AMS-A, el que está conectado a AMS-B es AMS-C, y así sucesivamente. Si necesita reordenar los AMS, puede hacer clic en "Organizar", lo que restablecerá la información de orden de los AMS. Después de completar el restablecimiento, conecte los AMS en secuencia según sea necesario.

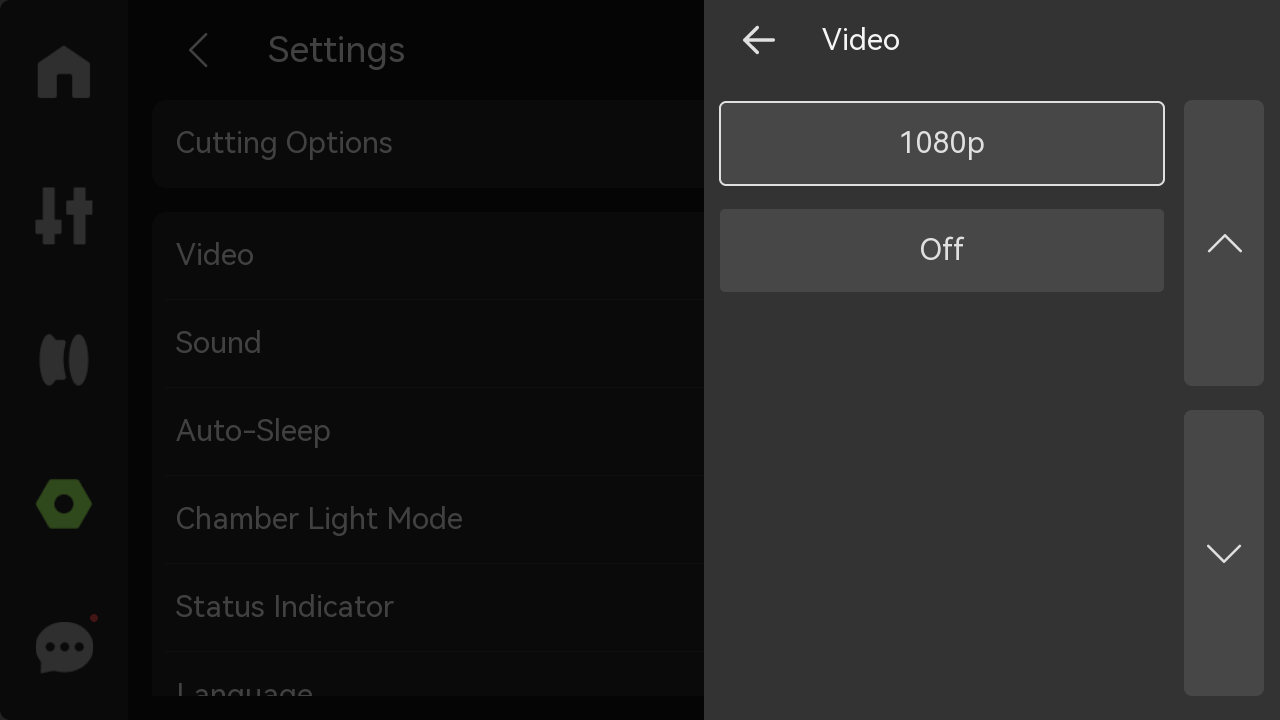

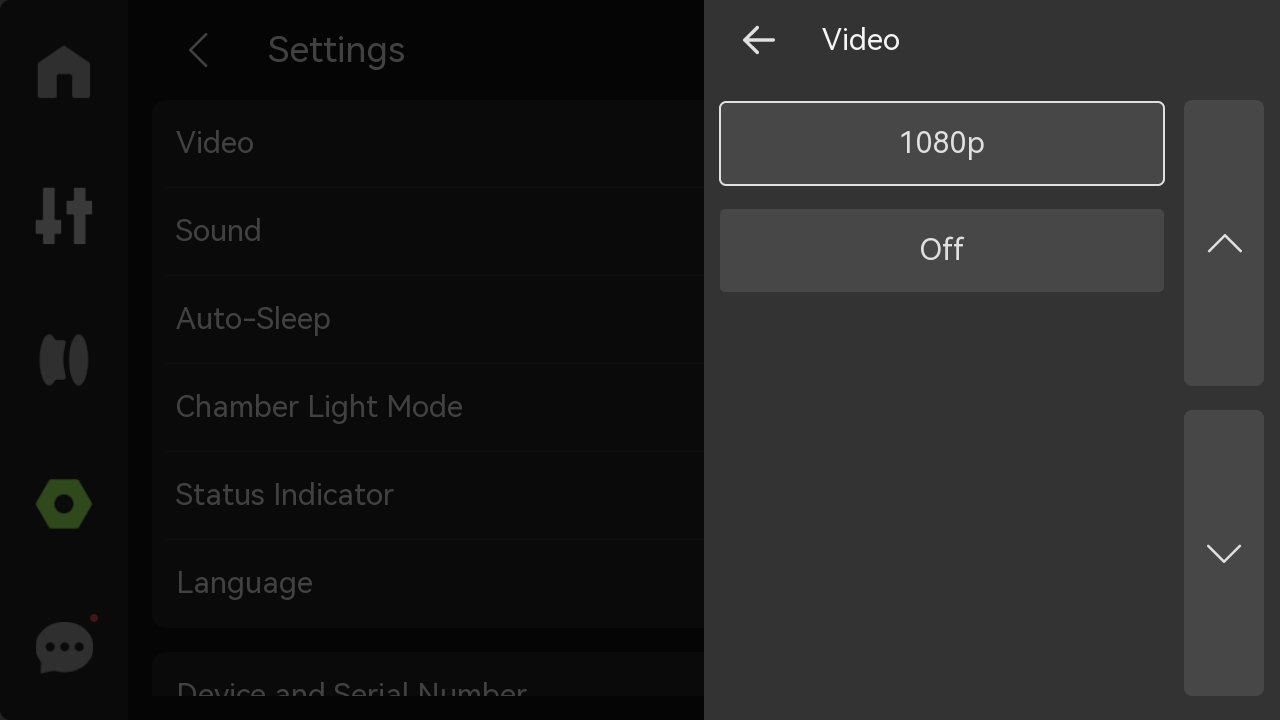

Vídeo: Configure la resolución del vídeo. Una resolución más alta requiere más espacio de almacenamiento.
Sonido: Si activa esta opción, la impresora emitirá un sonido al encenderse, al iniciar la impresión y al finalizarla.

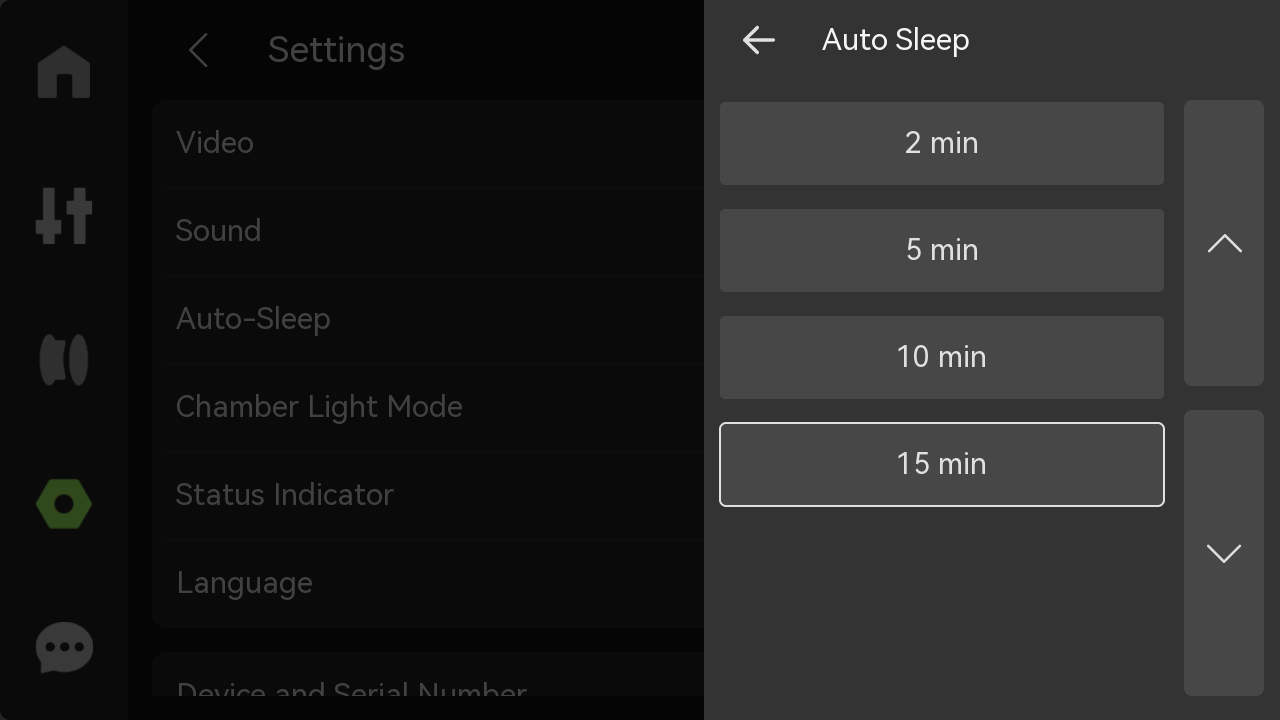

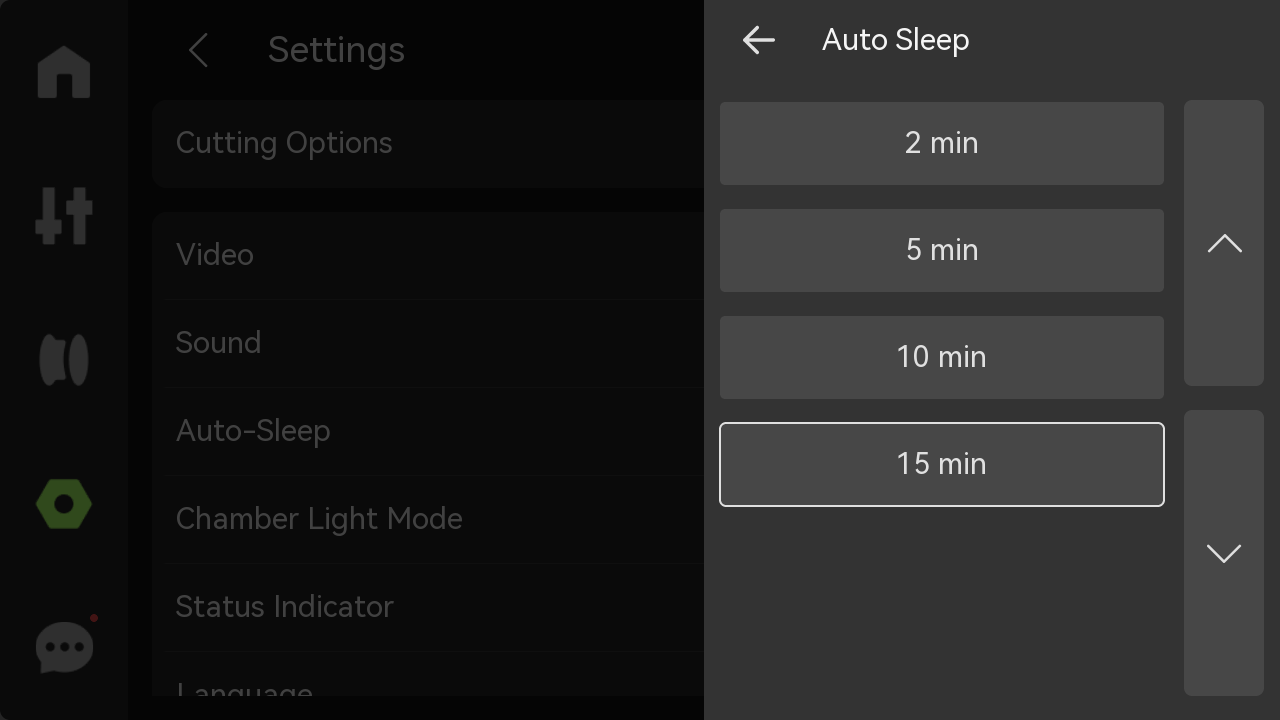

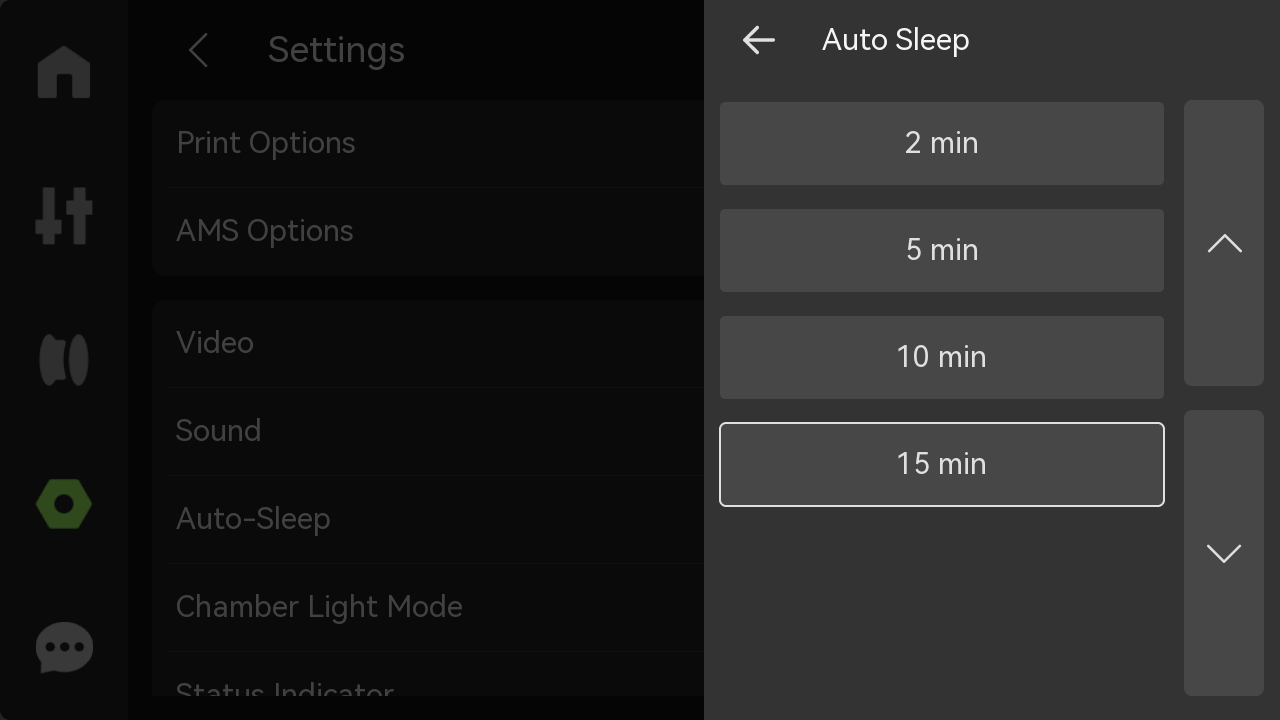

Auto-sueño: Seleccione la duración durante la cual la impresora entrará automáticamente en modo de sueño.

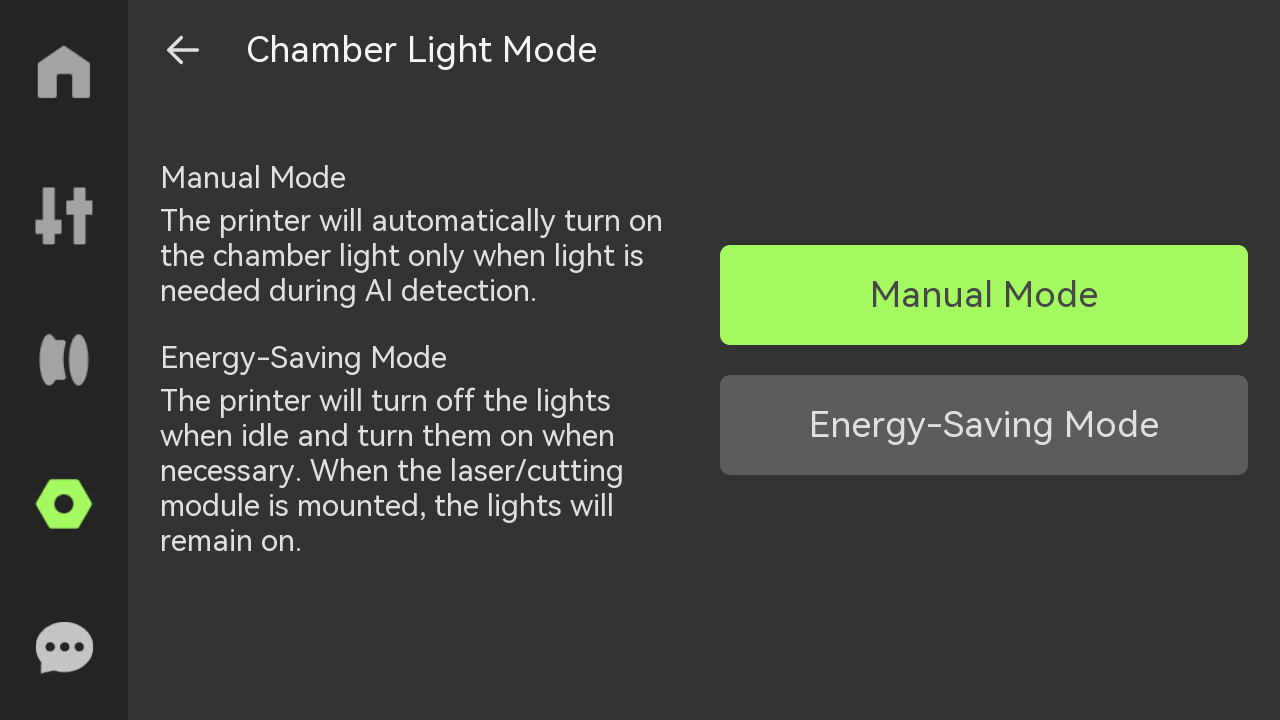

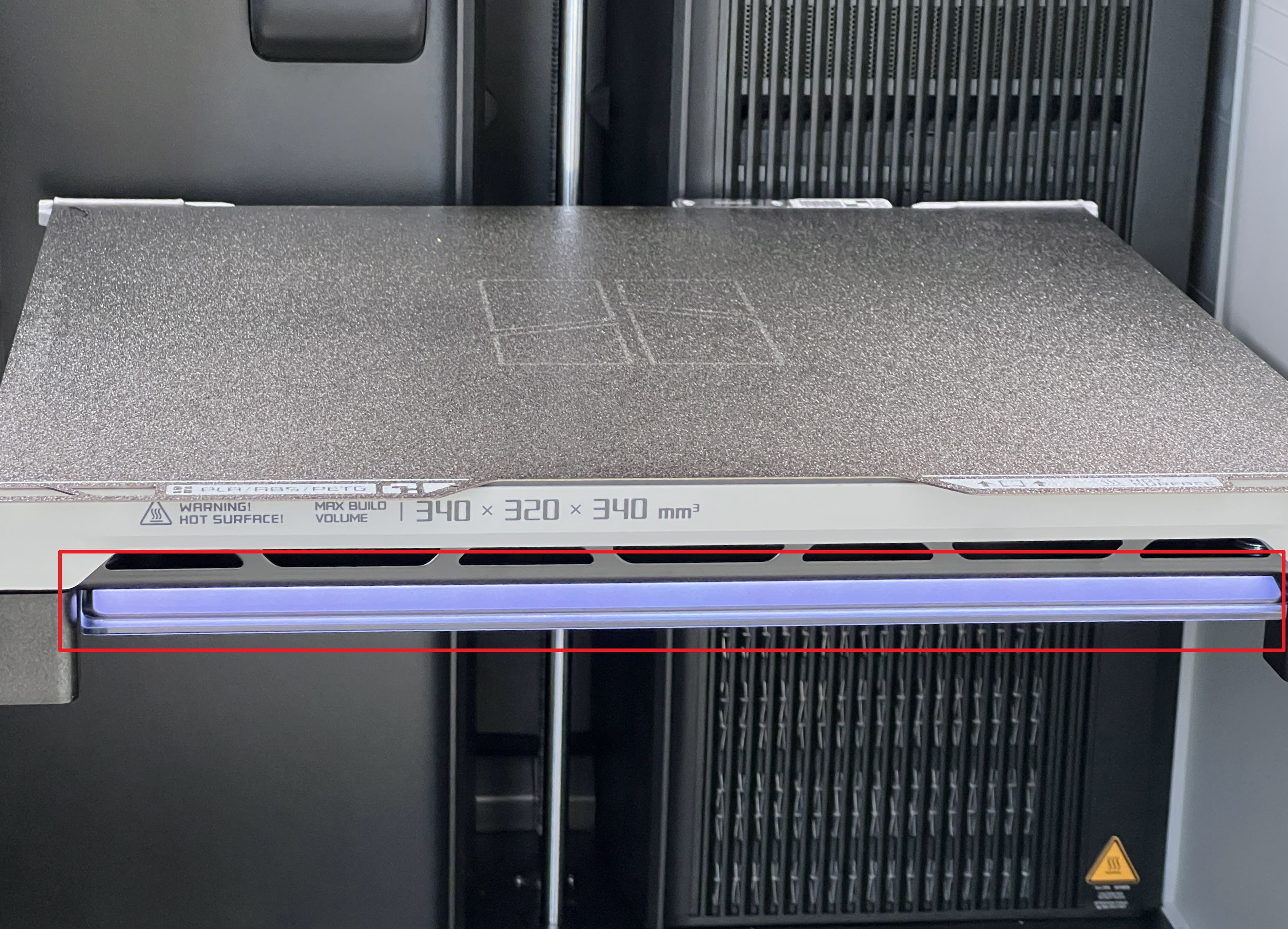

Modo de luz de cámara: Puede elegir el modo manual o el modo de ahorro de energía según sus necesidades reales.

Indicador de estado: Se utiliza para indicar el estado de salud de la impresora y el estado de la tarea de impresión.

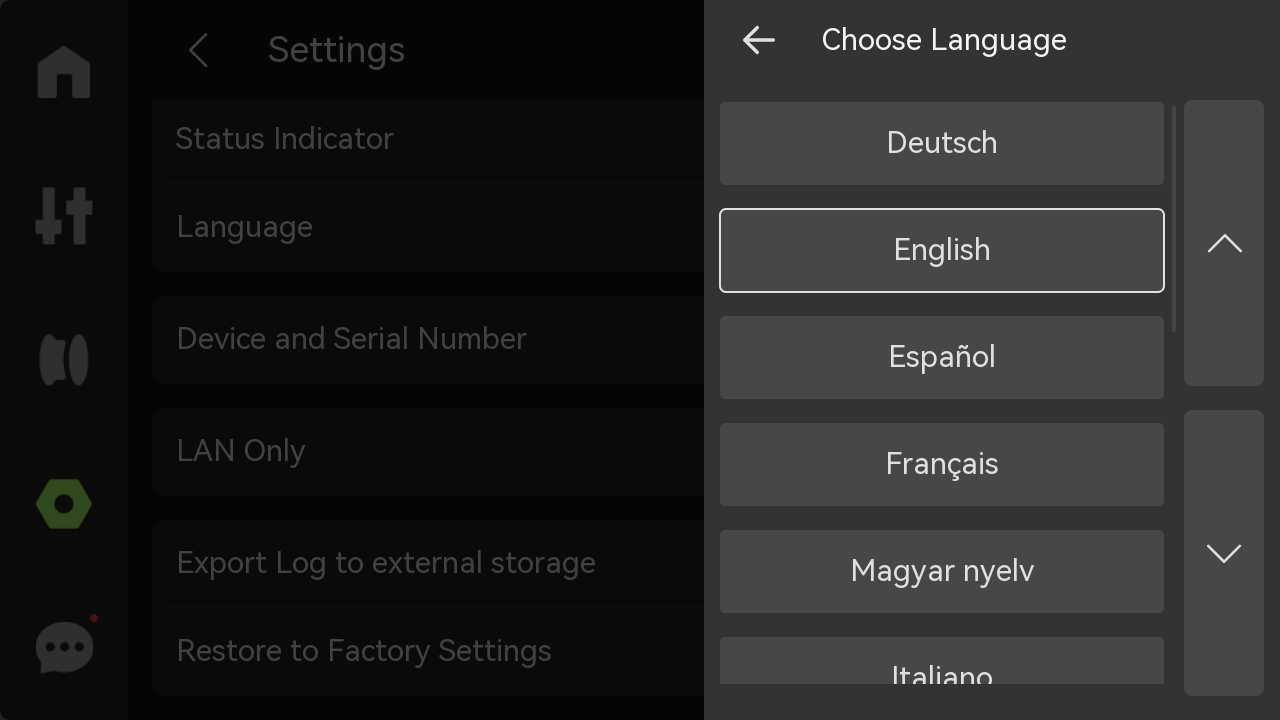

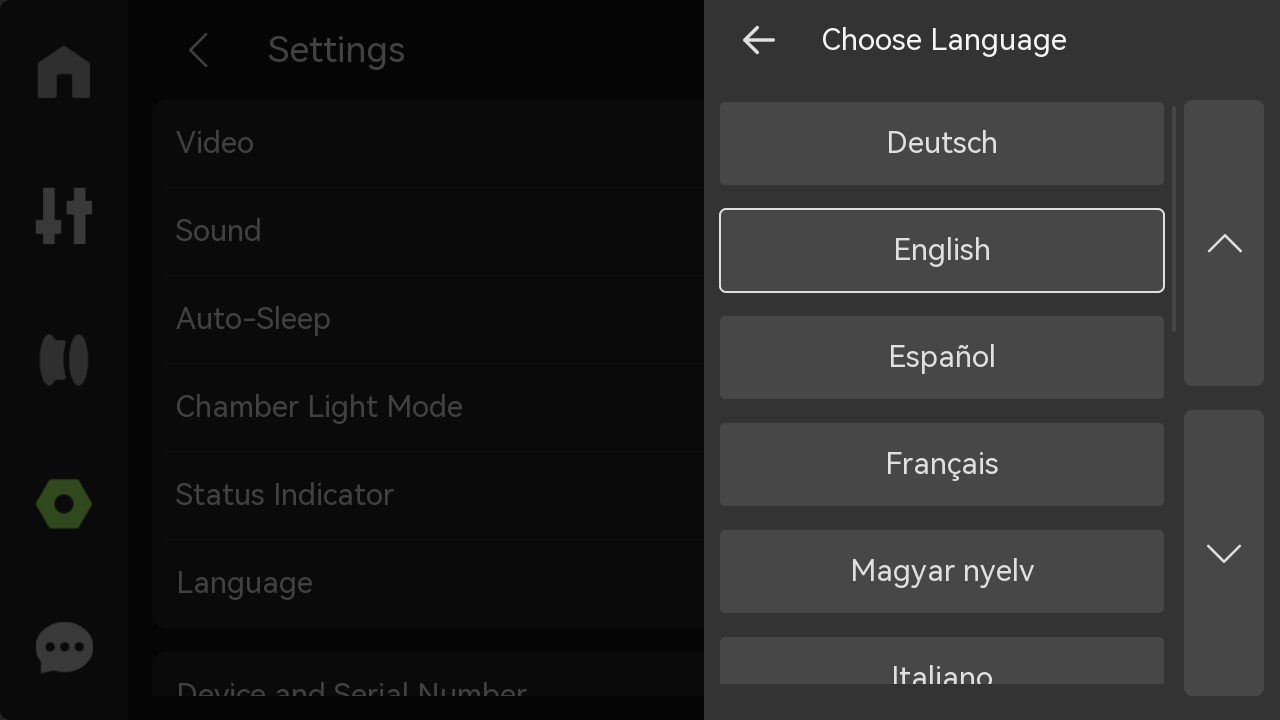

Idioma: Seleccione el idioma en el que se mostrará la pantalla de la impresora.

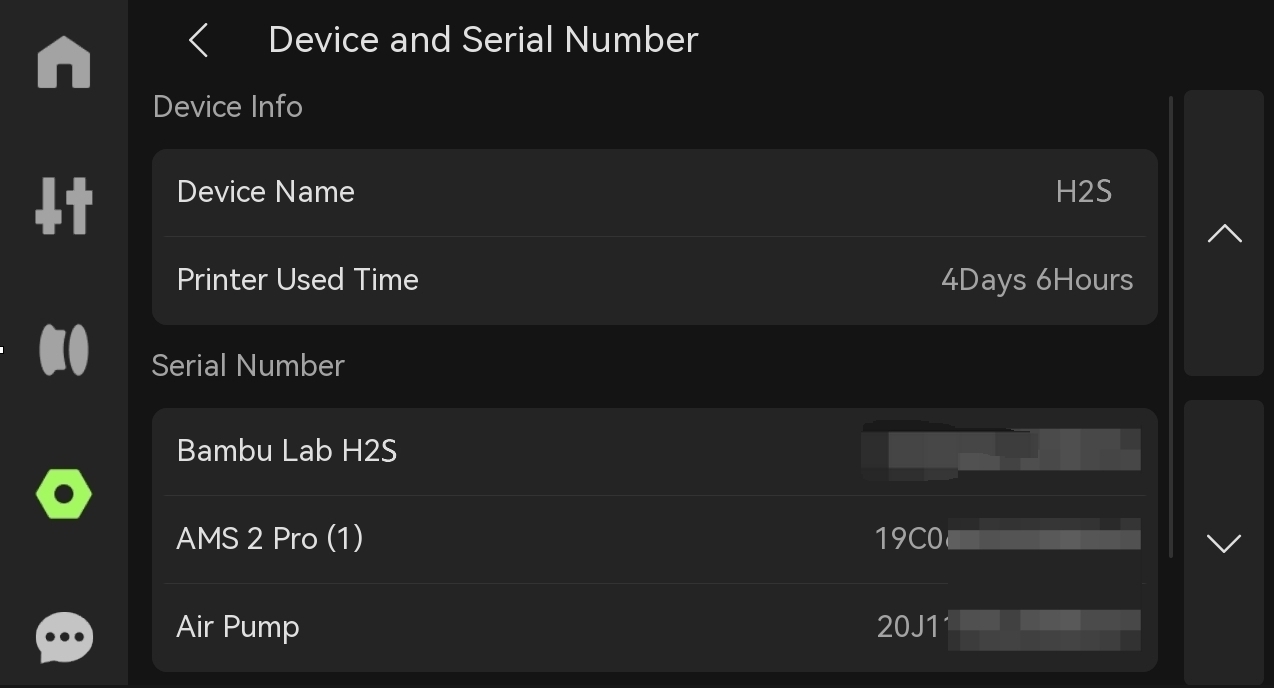

Dispositivo y número de serie: Visualice el nombre del dispositivo, el tiempo de uso del dispositivo y el número de serie. Elija si desea unirse al programa de mejora de experiencia de usuario. Una vez habilitado, los datos de la máquina (como el tiempo de impresión, información de errores, etc.) se podrán subir al backend oficial para estadísticas y mejoras posteriores.

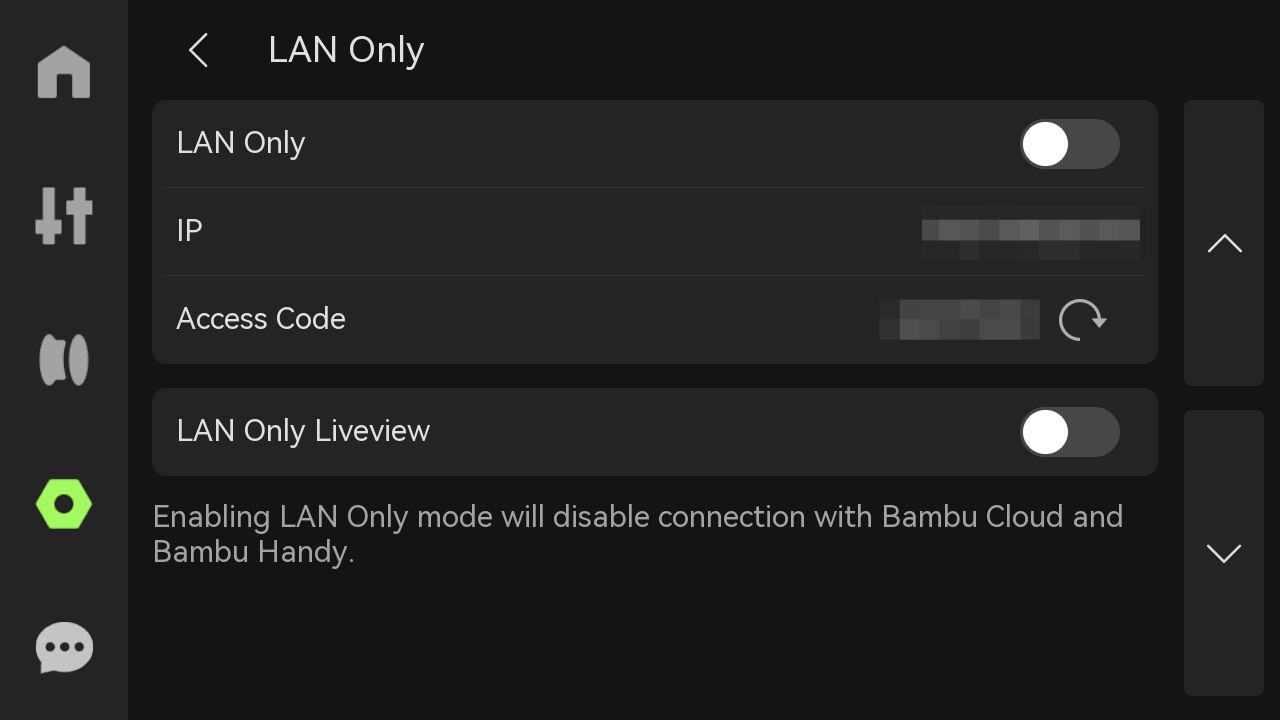

Solo LAN: Cuando está activado, la impresora solo podrá conectarse y accederse dentro de la red local y no podrá accederse ni controlarse remotamente a través de Internet. Si múltiples dispositivos están conectados mediante la misma LAN, es posible ver en vivo o compartir datos.

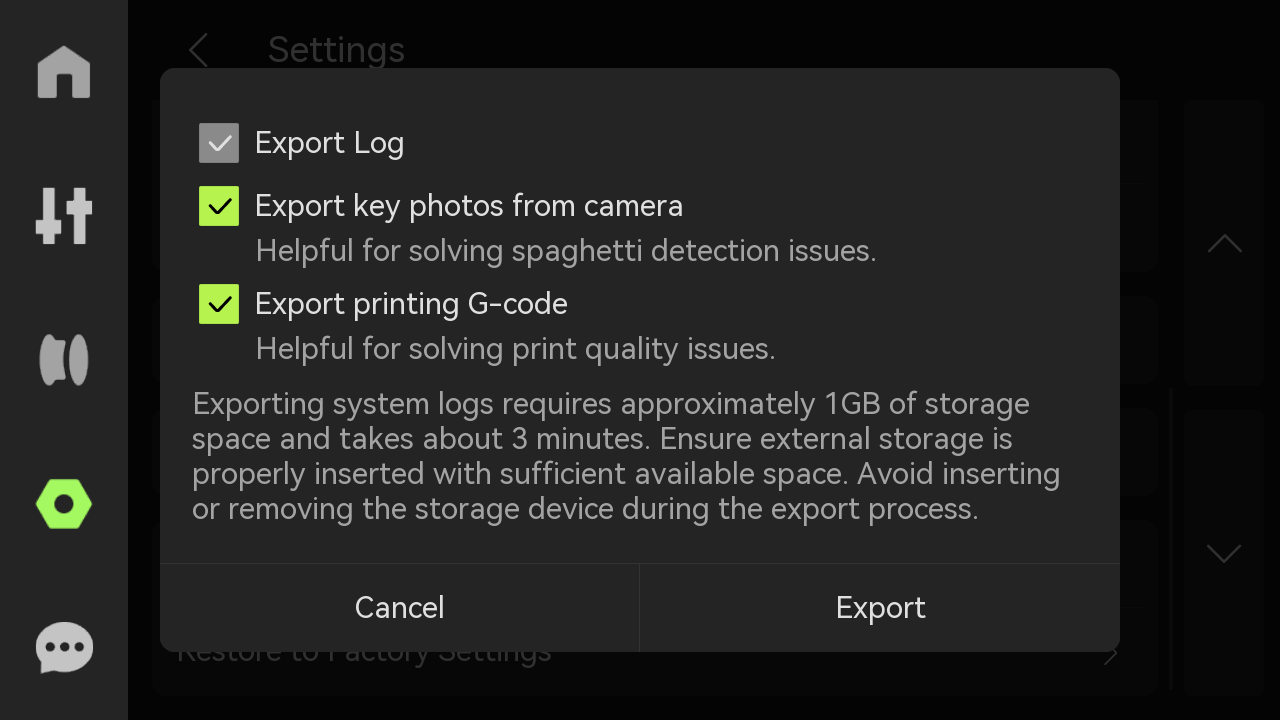

Exportar registro a almacenamiento externo: Elija si exportar todos los registros, fotos clave (para determinar problemas de micro radar y espaguetis) y G-code (para determinar problemas de calidad de impresión) según sus necesidades.

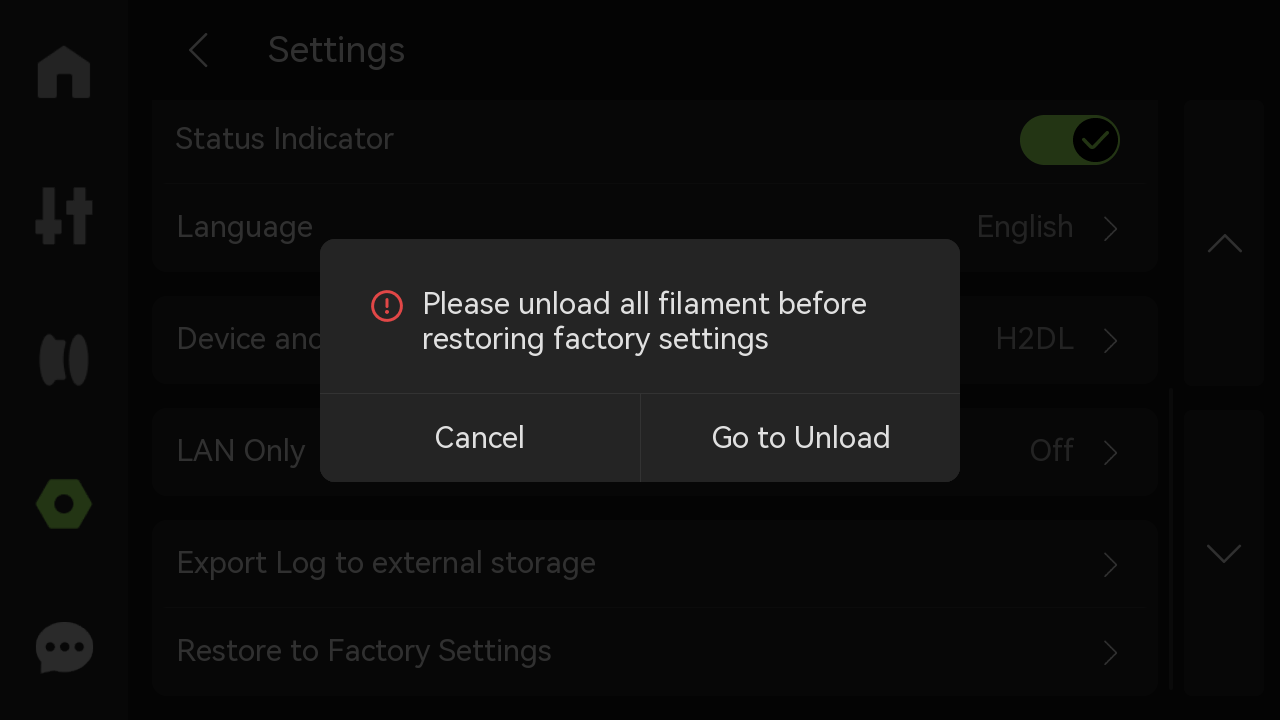

Restablecer a configuración de fábrica: Restablezca la impresora a la configuración de fábrica. Una vez restablecido, los ajustes no podrán recuperarse.

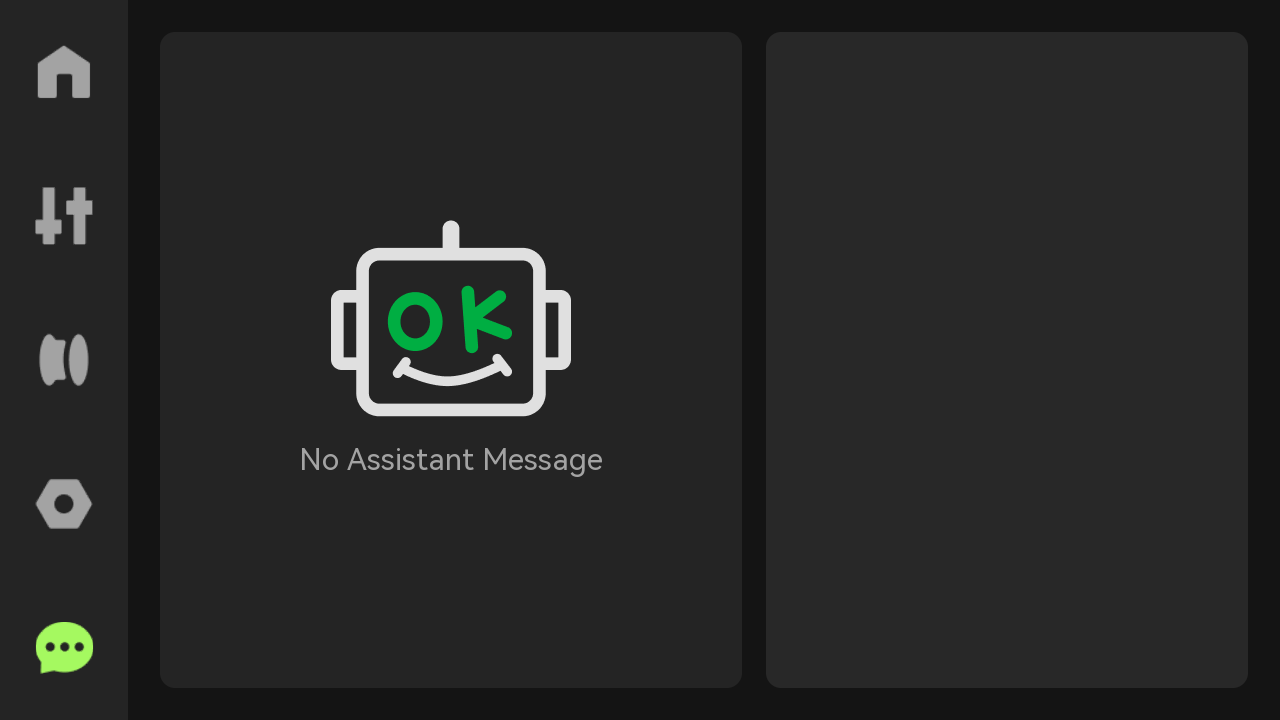

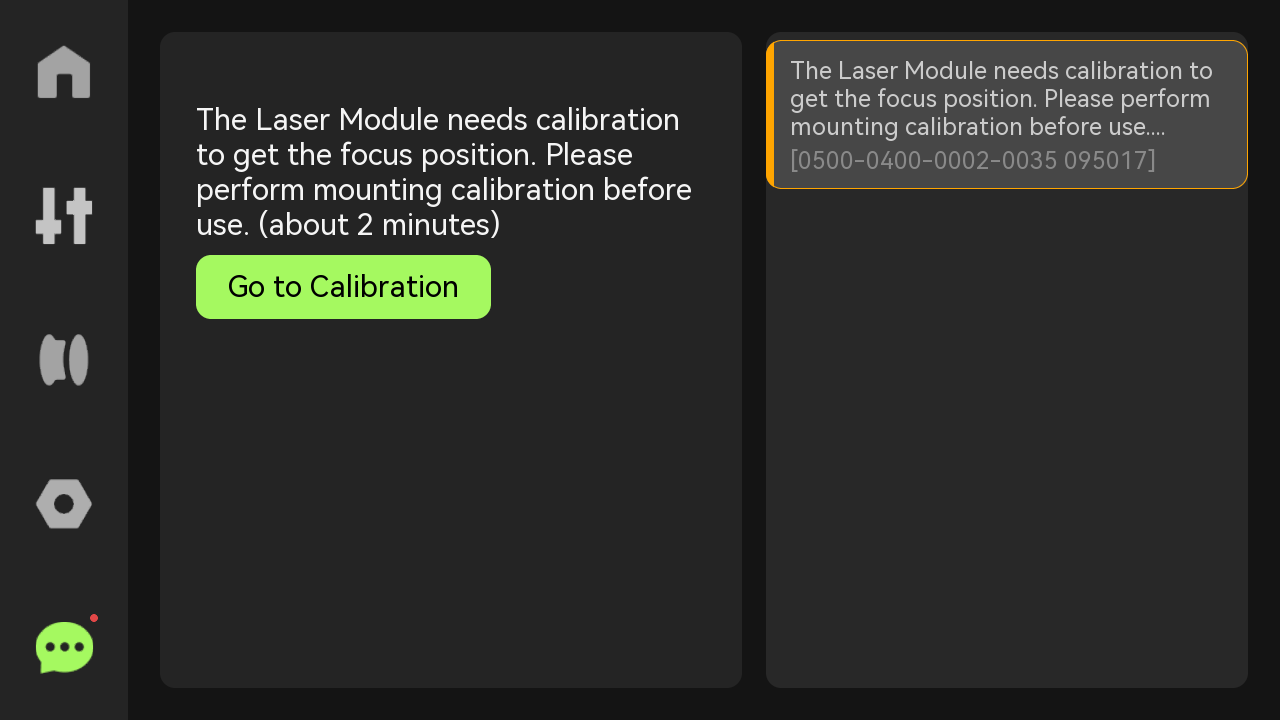

Asistente

Si hay un problema con la impresora, se mostrará un mensaje de error aquí.

Módulo láser H2S

Nota: Dado que el módulo láser/corte H2S no involucra la interfaz "filamento", este artículo no lo explicará en detalle.

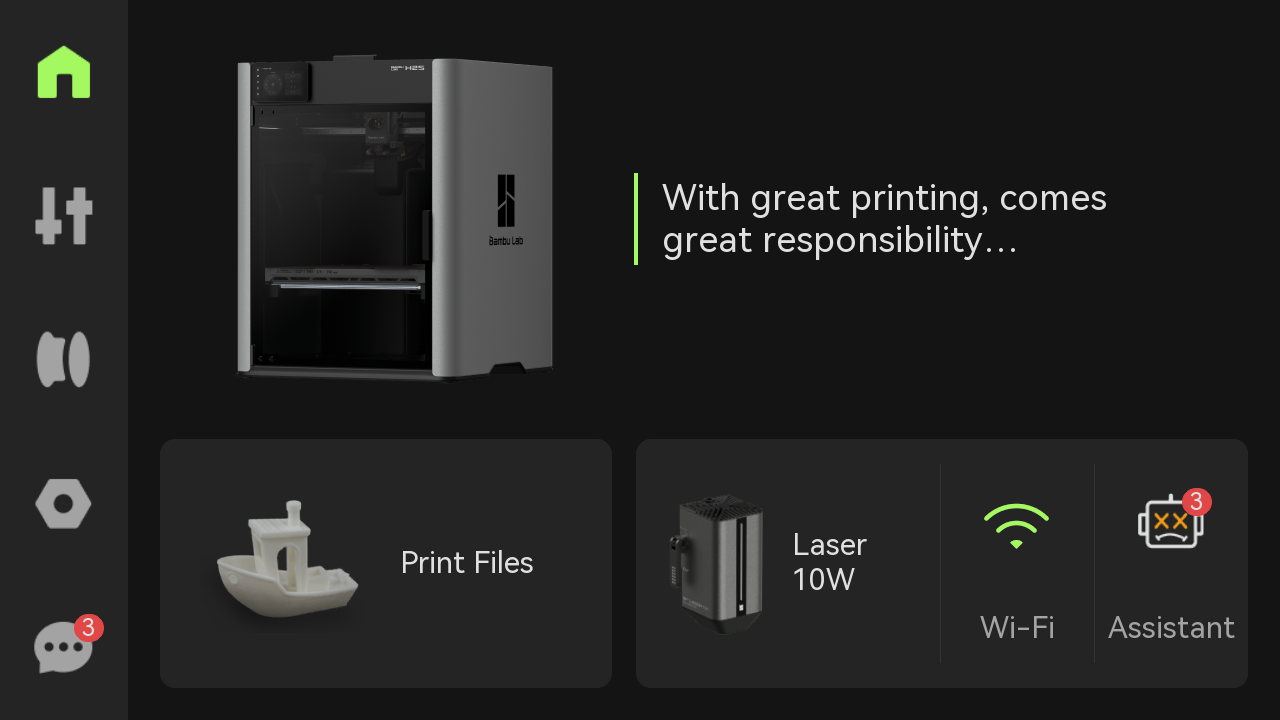

Página de inicio

En el lado izquierdo de la página de inicio se encuentra una barra de menú en pantalla que incluye Página de inicio, Controles, Filamentos, Ajustes y HMS; en el lado derecho se encuentran Archivos de impresión, Módulo láser, Configuración de red y HMS.

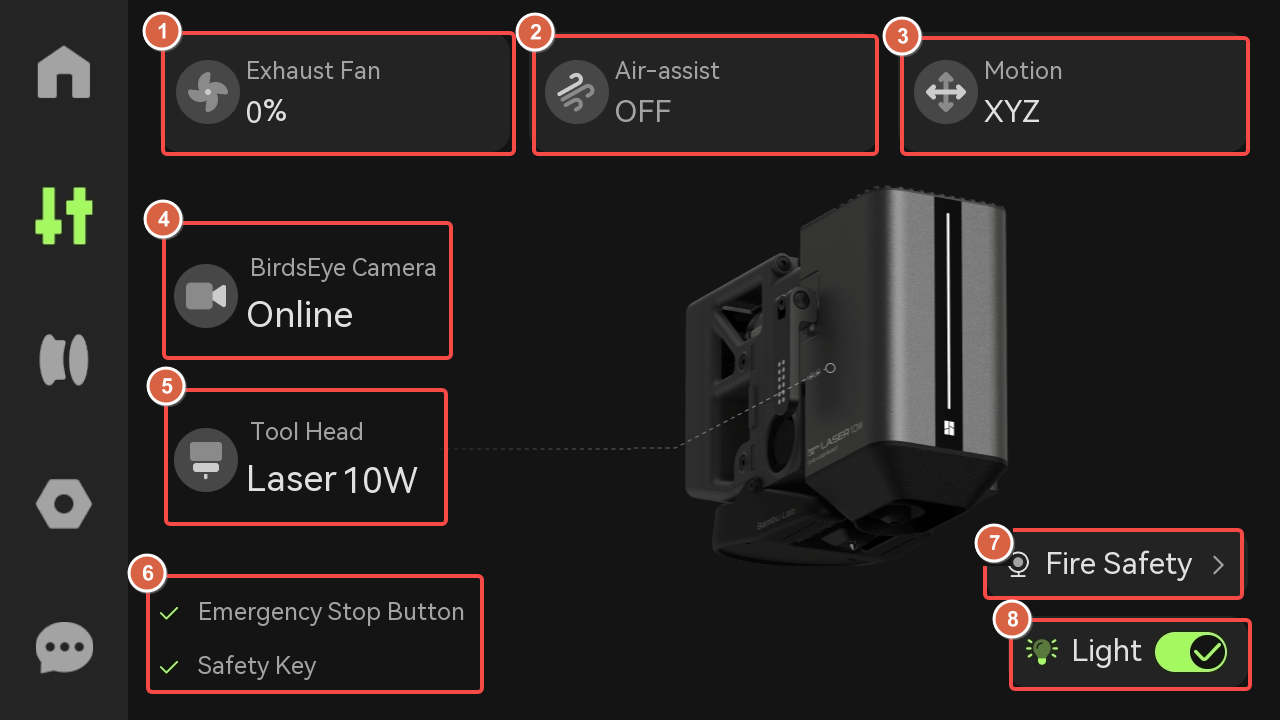

Controles

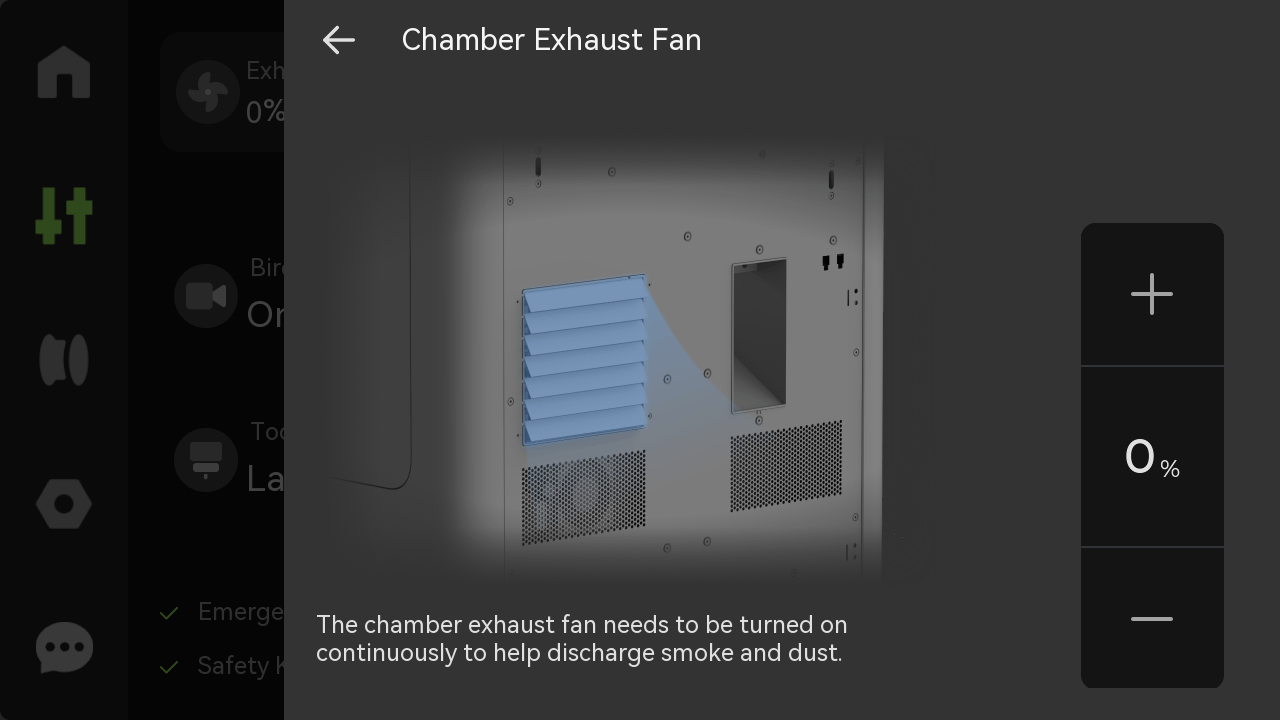

1. Ventilador de escape

Instalado en el forro derecho de la impresora, cuando la cámara se enfría, el sistema de gestión de aire de la impresora cambiará al modo de enfriamiento, y la velocidad del ventilador de escape de la cámara aumentará a medida que suba la temperatura de la cámara. Si la temperatura actual de la cámara no es alta y la demanda de disipación de calor de los filamentos impresos en la cámara es baja, la velocidad del ventilador de escape de la cámara disminuirá hasta un 30%.

2. Aire auxiliar

Cuando el módulo de aire auxiliar está funcionando, la impresora detectará su estado en tiempo real y reportará un error al usuario cuando el estado sea anómalo. Activar el aire auxiliar no solo mejora la calidad de grabado, sino que también evita el riesgo de incendio causado por la acumulación de calor al procesar algunos materiales.

3. Movimiento

Cabezal: Haga clic en +1 o +10 para controlar el movimiento del cabezal en los ejes X y Y.
Cama caliente: Haga clic en el botón de movimiento 1 o 10 para elevar o bajar la cama caliente.

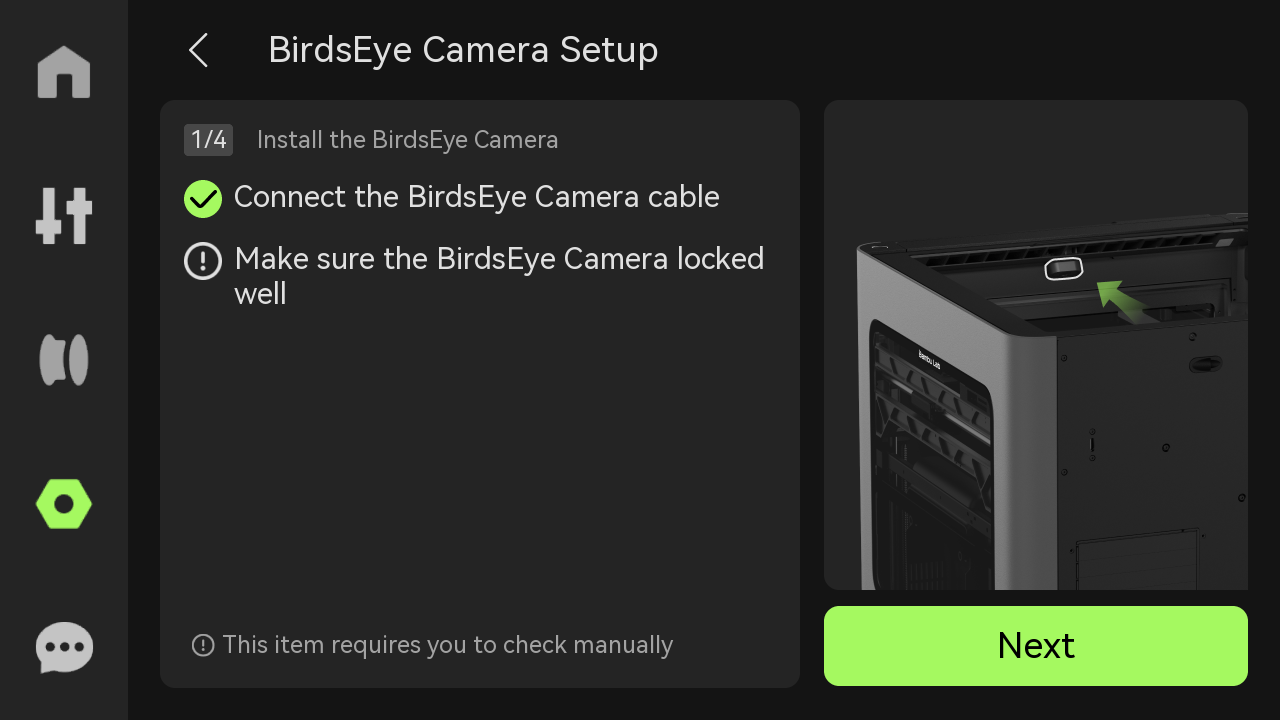

4. Cámara BirdsEye

Si la cámara BirdsEye no está instalada o no está instalada correctamente, mostrará "No instalado".
Si está instalada pero no configurada, mostrará "Aún no configurada".

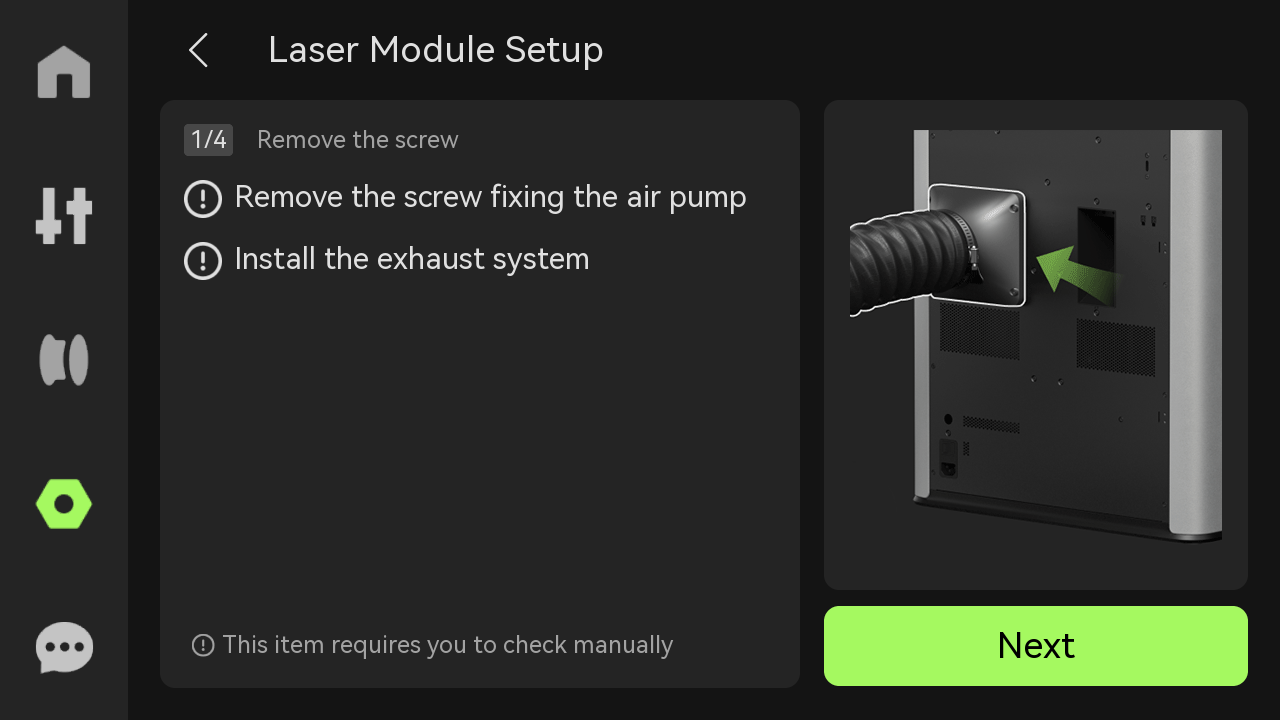

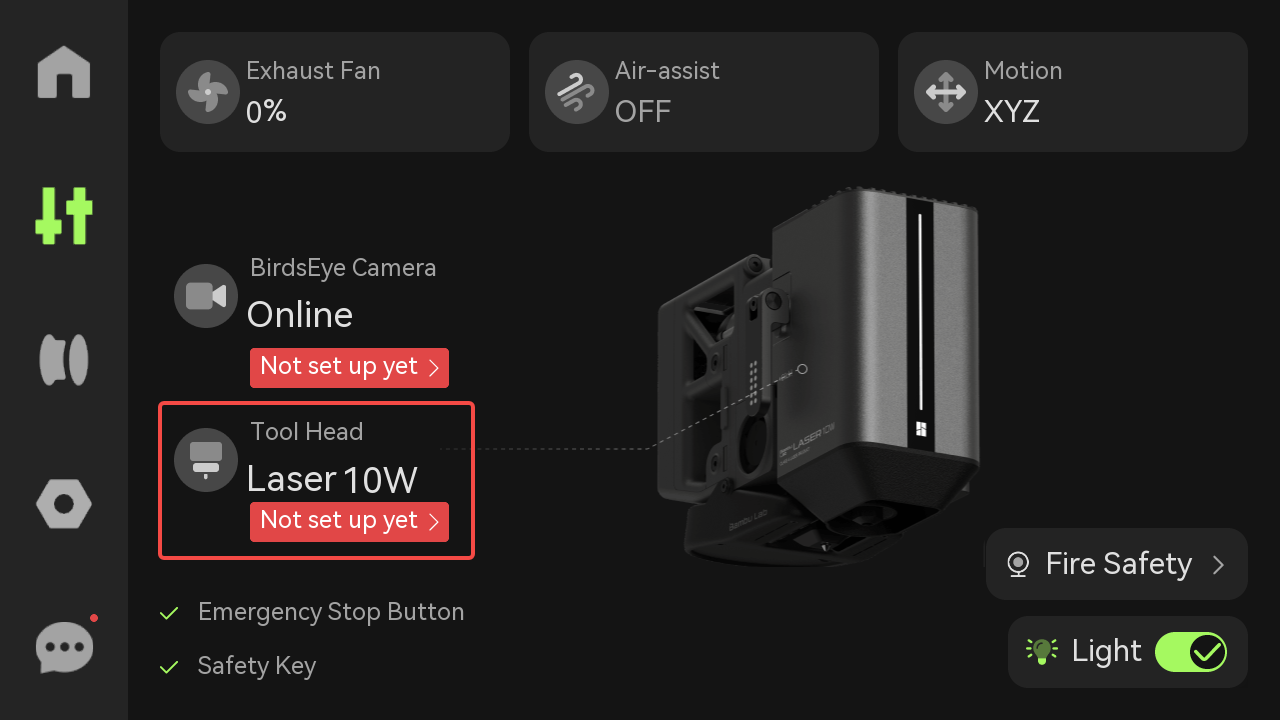

5. Cabezal

Muestra el tipo de alimentación y estado del módulo láser. Si no está inicializado, mostrará "No configurado aún".

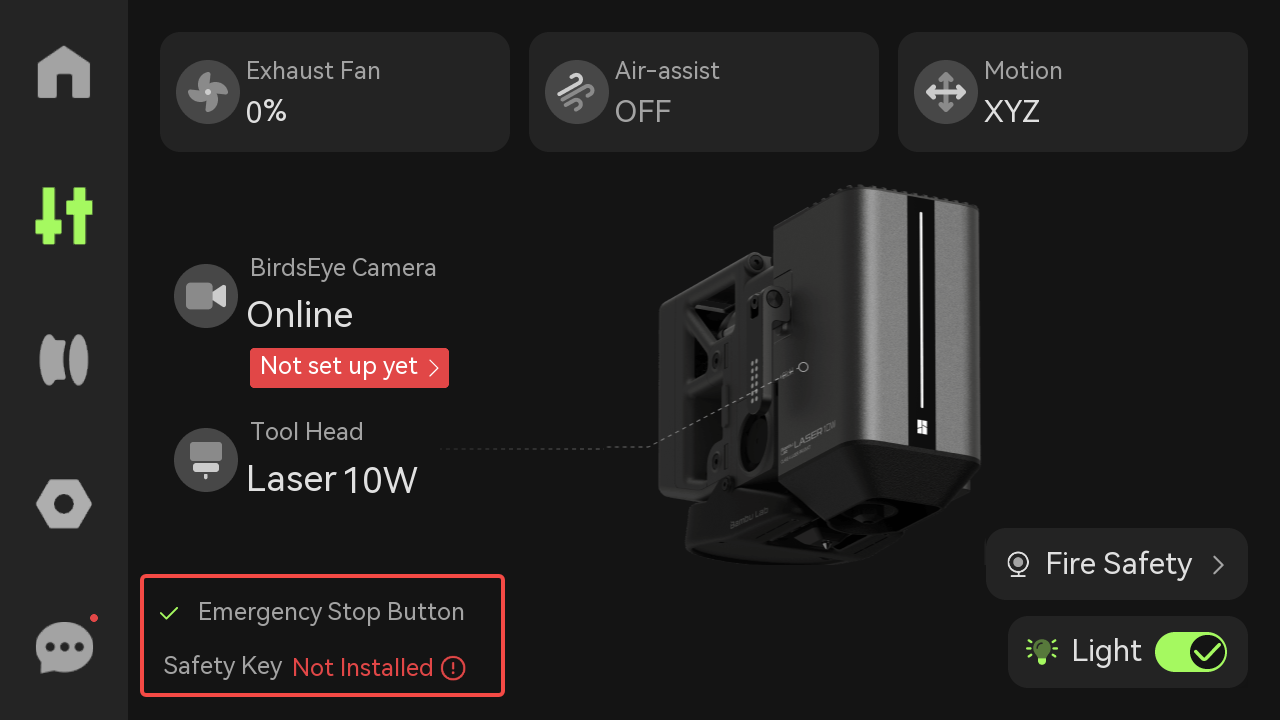

6. Botón de parada de emergencia y llave de seguridad

Muestra si el botón de parada de emergencia y la llave de seguridad están instalados; si un accesorio no está instalado, se mostrará "No instalado".

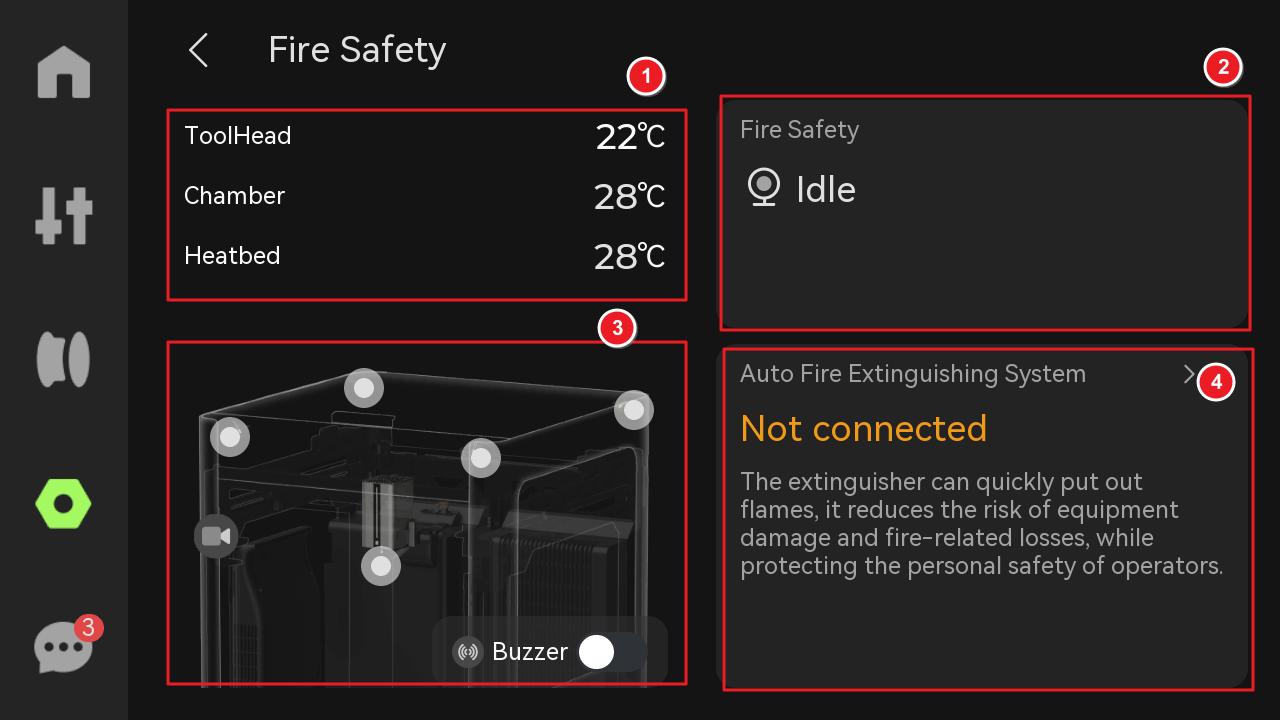

7. Seguridad contra incendios

Temperatura: Se pueden monitorear en tiempo real la temperatura del cabezal, la temperatura de la cámara y la temperatura de la cama caliente dentro de la cámara.
Estado de seguridad contra incendios: Se activa automáticamente al iniciar una tarea láser y mantiene un monitoreo continuo hasta completar la tarea.
Sensor de llama: Incluye sensores infrarrojos en las cuatro esquinas de la cámara, así como el sensor de temperatura y el sensor de llama que viene con el módulo láser. Si el sensor detecta una llama, el icono del sensor en la pantalla parpadeará en rojo.

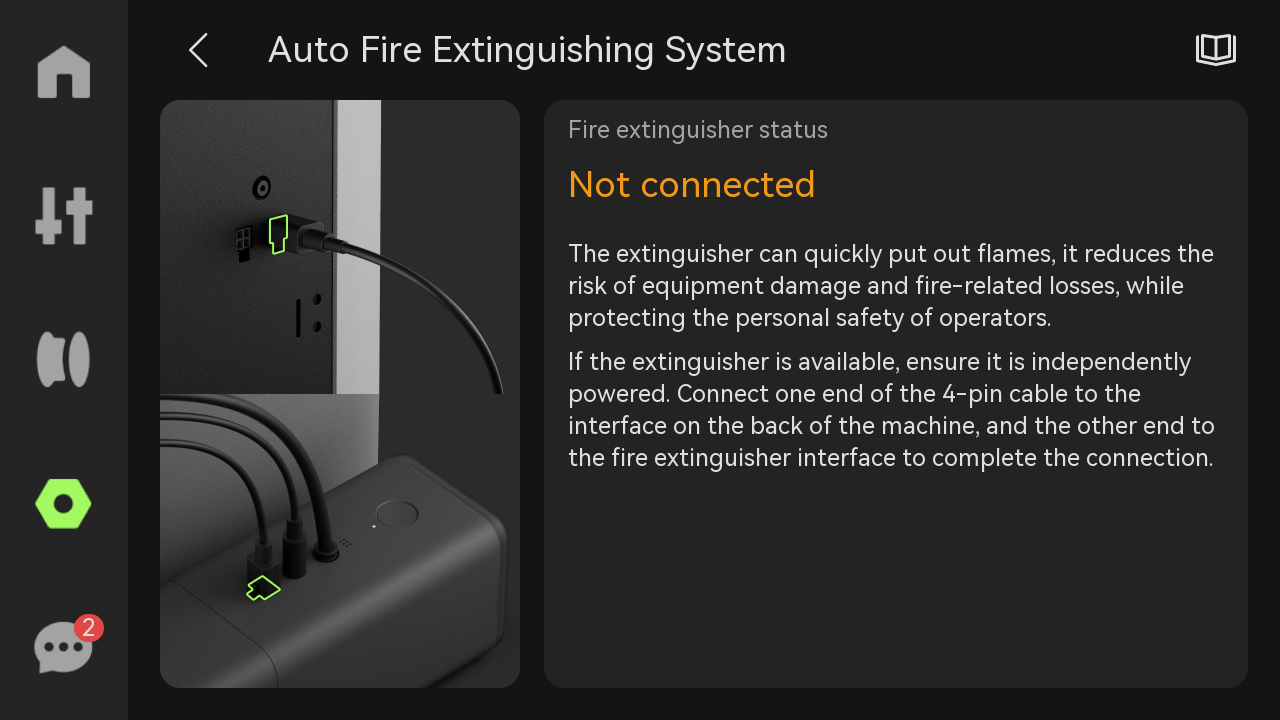

Sistema automático de extinción de incendios

Cámara de vista en vivo: La cámara de vista en vivo montada en el lateral captura el procesamiento en tiempo real dentro del chasis, utilizando algoritmos de IA para analizar características de imagen para detección de incendios.

Buzzer: Activará una alarma de incendios al detectar firmas de llama, incluyendo alertas auditivas (mediante buzzer) y advertencias visuales (notificaciones emergentes), solicitando intervención inmediata del usuario. Los usuarios pueden activar o desactivar manualmente el buzzer aquí para verificar si funciona correctamente.

Para detalles sobre la función de detección de llama, consulte: Introducción a la función de detección de llama H2D.

8. Luz

Haga clic en este botón para controlar la luz LED.
