Calibración de precisión de movimiento

¿Qué es la precisión de movimiento

El sistema de transmisión mecánica controla con precisión la trayectoria de movimiento de la boquilla de la impresora, y su precisión de movimiento es crucial para el proceso de impresión 3D de alta precisión. Al igual que la mayoría de los sistemas mecánicos de movimiento, la precisión de posicionamiento se ve afectada por una serie de desviaciones de movimiento, como el retardo de movimiento, la distorsión de movimiento, etc.

Retardo de movimiento: la brecha entre la transmisión bidireccional del movimiento mecánico, principalmente causada por holguras de montaje, desgaste, deformación elástica de componentes, etc.

Distorsión de movimiento: distorsión del sistema de coordenadas de movimiento causada por la no ortogonalidad de los componentes del husillo y la uniformidad del paso de los engranajes.

La calibración de precisión de movimiento busca resolver el problema de posicionamiento absoluto en el proceso de impresión 3D, logrando una mayor precisión en la impresión, especialmente para objetos de gran tamaño. Esta es una característica avanzada adicional diseñada específicamente para usuarios que requieren impresión de alta precisión. Mediante esta calibración, se pueden suprimir significativamente el retardo de movimiento y la distorsión de movimiento. Mientras no haya cambios en el montaje o daños en la impresora, la confiabilidad de los resultados de calibración se mantiene durante varias semanas, independientemente del filamento y la boquilla utilizados. Por lo tanto, esta característica no ocupará demasiado tiempo de uso y ayudará a que la impresora mantenga una alta calidad de impresión durante mucho tiempo.

Cuándo calibrar la precisión de movimiento

Al utilizar por primera vez la mejora de precisión de movimiento en una impresora nueva Aunque cada impresora pasa por un estricto control de precisión de movimiento antes de salir de fábrica, los experimentos han demostrado que el transporte puede reducir la efectividad de esta característica o incluso causar efectos adversos. Por lo tanto, si planea habilitar la mejora de precisión de movimiento después de recibir una máquina nueva, es necesario realizar una calibración de precisión de movimiento para garantizar un rendimiento óptimo.
Después de impactos significativos, traslados o desmontaje/vuelto a montar Si la impresora sufre un impacto significativo, se traslada o ha sido desmontada y vuelta a montar, recomendamos recalibrar su precisión de movimiento.
Después de ajustar los tensadores de correa Si ha ajustado los tensadores de correa, también se recomienda recalibrar.
Calibración regular: cada dos semanas Recomendamos realizar una calibración de precisión de movimiento cada dos semanas para mantener la validez de los datos de calibración. Esto ayuda a que la impresora entregue consistentemente una calidad de impresión de alta precisión.

Beneficios de la calibración de precisión de movimiento

Mejorar la precisión dimensional de los objetos impresos, especialmente para objetos de mayor tamaño y formas más regulares, la precisión dimensional será mayor;
Para objetos que requieren ensamblaje y soldadura, existe una mejor experiencia de ensamblaje y un ensamblaje más compacto.
Mantener la consistencia en el estado de impresión de la impresora;
Mejorar la compatibilidad de ensamblaje de las piezas impresas entre diferentes impresoras;
Más conveniente para ensamblar con objetos físicos estándar;
Proporcionar grabado láser y corte más precisos.

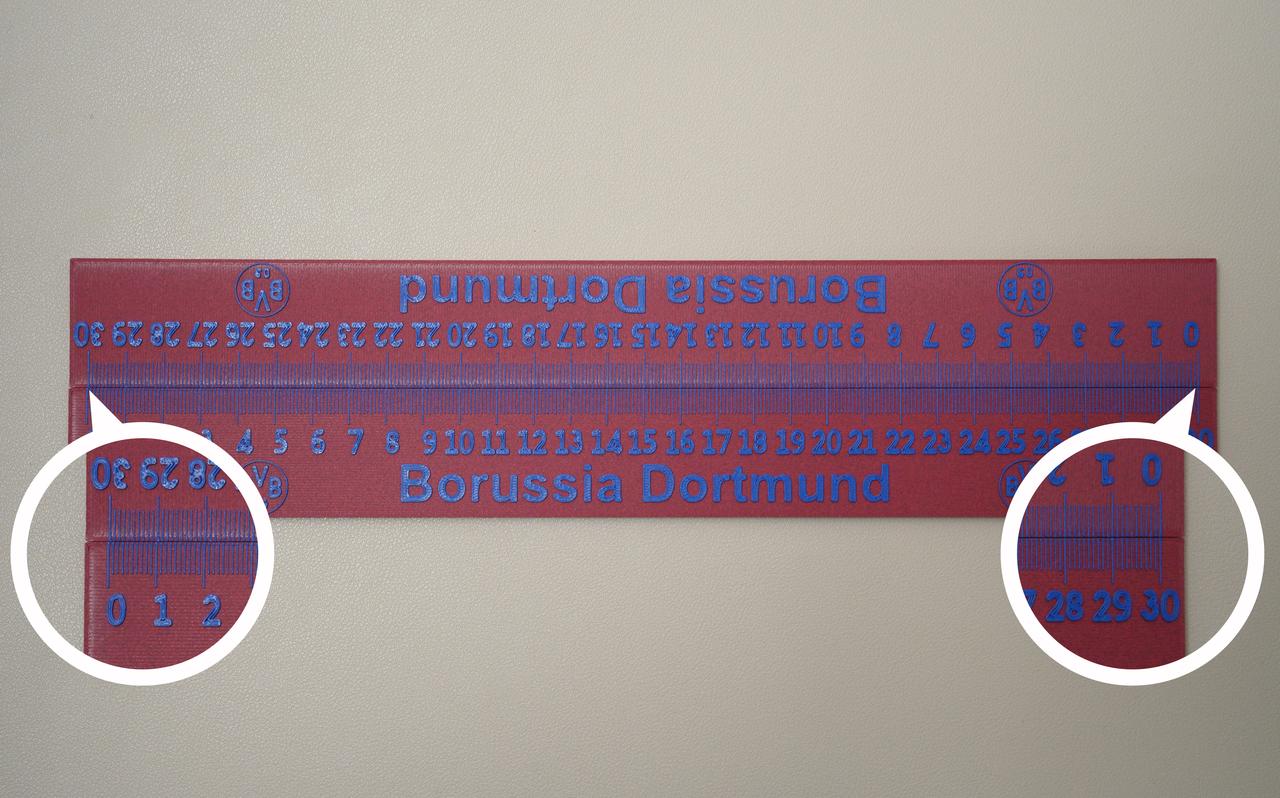

La imagen siguiente muestra un ejemplo de impresiones antes y después de la calibración. El modelo de regla impreso después de la calibración exhibe marcas de escala más precisas. Tenga en cuenta que si su impresora está en buen estado, puede no haber diferencia visible en la precisión entre impresiones antes y después de la calibración, lo cual es normal.

Preparación para la calibración

Antes de realizar esta calibración, debe verificar lo siguiente:

Asegúrese de que la cámara del cabezal funcione correctamente y no haya errores HMS como suciedad en la lente;
Retire residuos de la cama caliente;

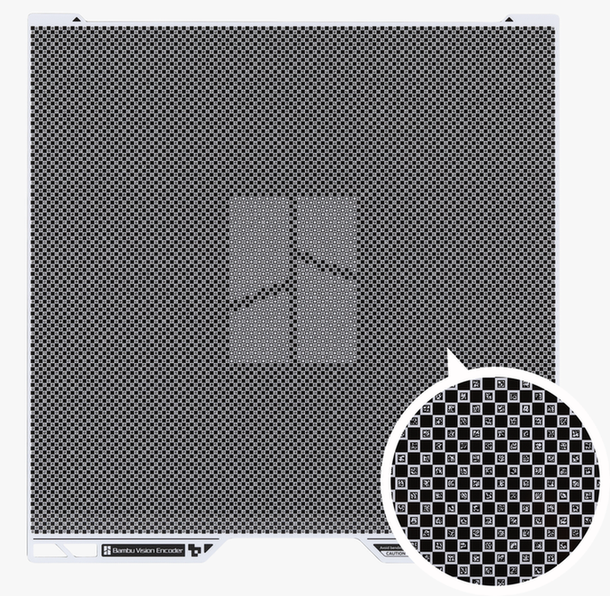

Prepare un Encoder de Visión y asegúrese de que esté limpio y que el patrón de cada pequeño cuadrado sea claramente visible;

Asegúrese de que se haya retirado la película transparente protectora de la placa.

Antes de la calibración, asegúrese de que la cama caliente esté a temperatura ambiente. No coloque el encoder de visión en la cama caliente cuando esté en estado de alta temperatura, ya que esto evitará errores causados por la expansión térmica de la placa.

Pasos de operación y principio de funcionamiento

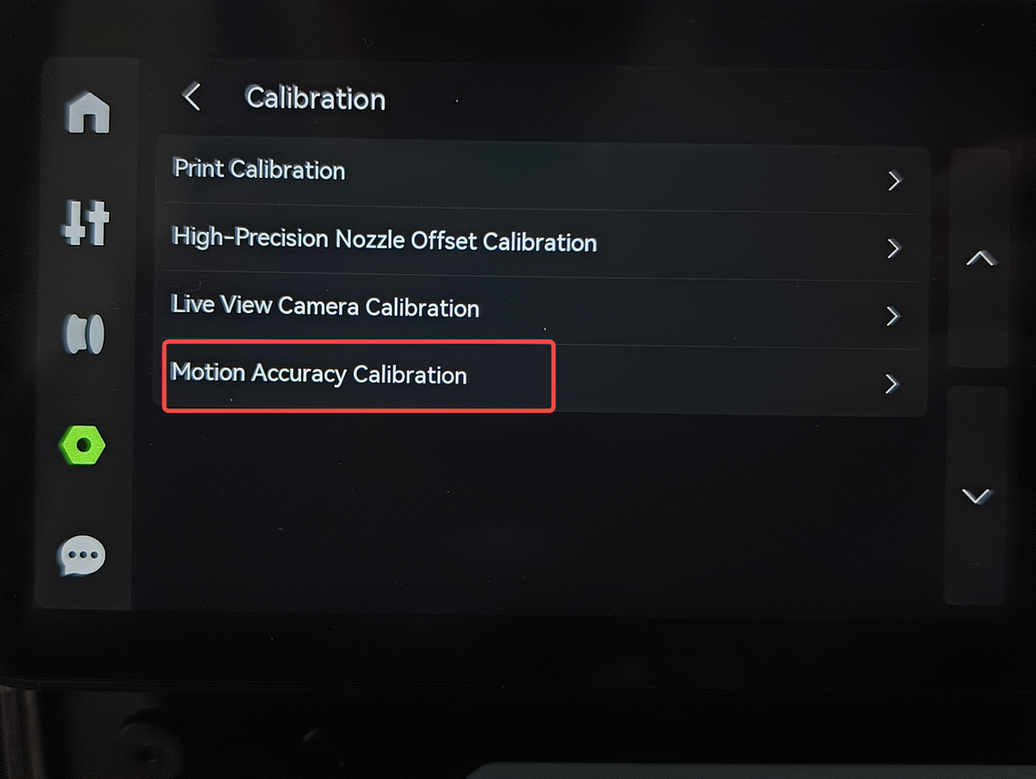

Haga clic en "Calibración" - "Calibración de precisión de movimiento" en la pantalla.

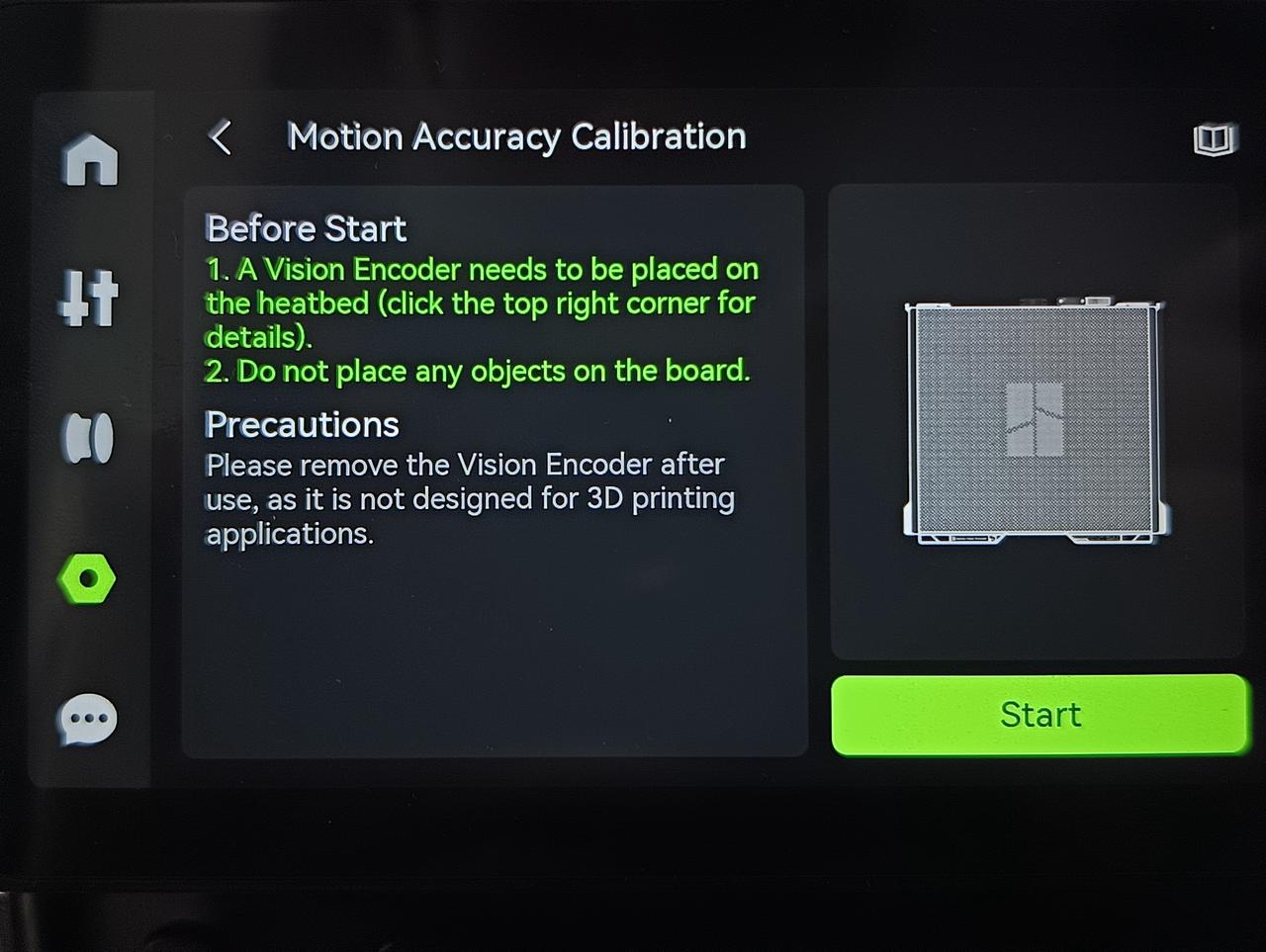

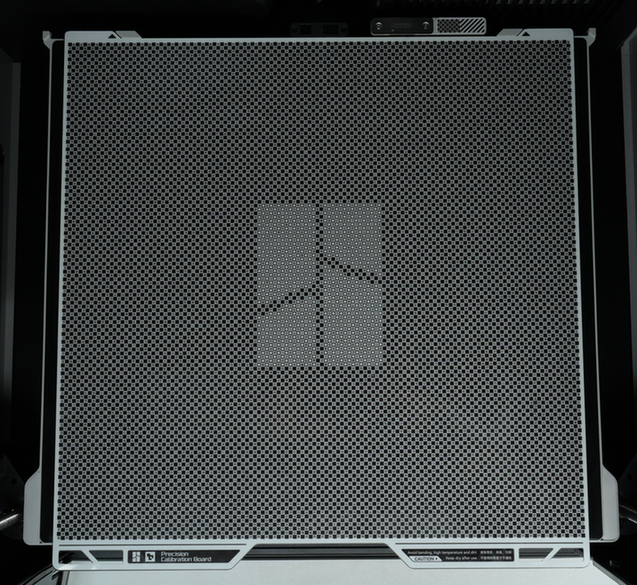

De acuerdo con las indicaciones en la pantalla, retire la placa de impresión de la cama caliente, coloque el encoder de visión y asegúrese de que no haya objetos extraños en la placa. Nota: El encoder de visión solo se usa para la calibración de precisión de movimiento. Retire la placa después de completar la calibración, ya que no puede usarse para impresión. Después de su uso, asegúrese de almacenar adecuadamente la placa y garantice que los patrones en cada pequeño cuadrado sean claros y visibles, sin suciedad ni daños, de lo contrario, causará un fracaso en la calibración.

Haga clic en "Iniciar" para calibrar la impresora.

Al inicio de la calibración, el cabezal primero realizará homing, y la impresora apagará la luz LED de la cámara y encenderá la luz de relleno del cabezal. Durante el proceso de calibración, el cabezal se moverá a diferentes posiciones y usará la cámara del cabezal para escanear el patrón único de pequeño cuadrado en el encoder de visión. Cada patrón de pequeño cuadrado es diferente, por lo que la posición de coordenadas real del cabezal se obtiene mediante el escaneo. El principio de la calibración de precisión de movimiento es que el cabezal tiene una coordenada teórica de movimiento cada vez que se mueve. Al combinar las coordenadas de movimiento medidas, se obtienen los errores, y se calculan y compensan las coordenadas de cada punto para obtener coordenadas de movimiento corregidas.

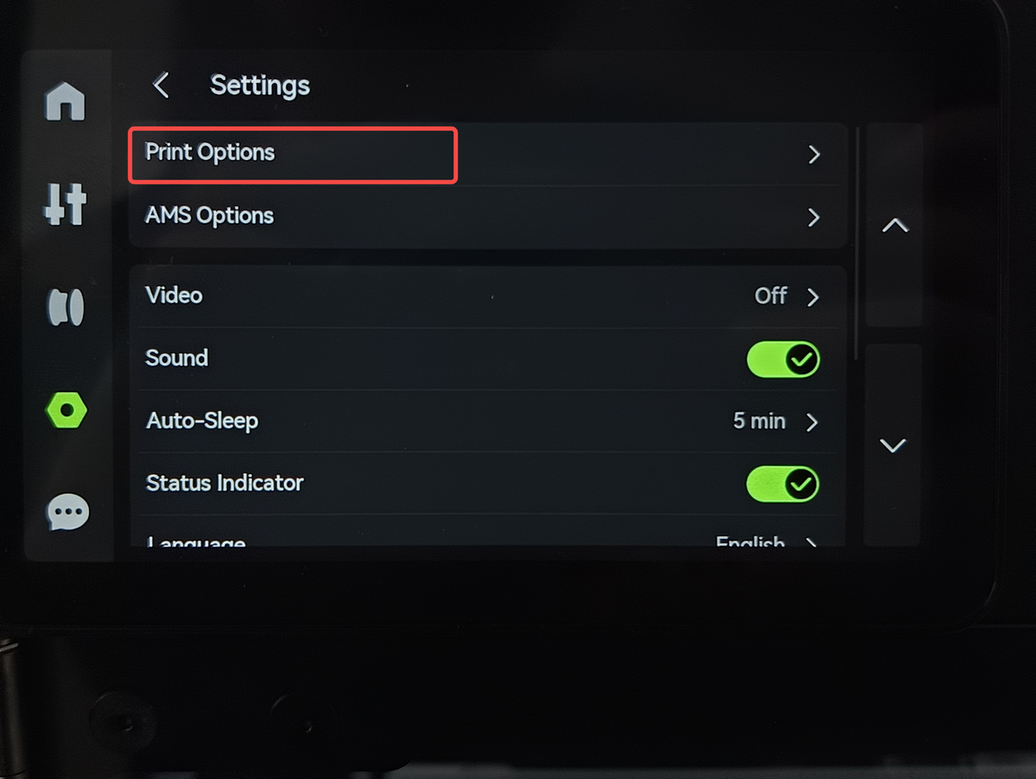

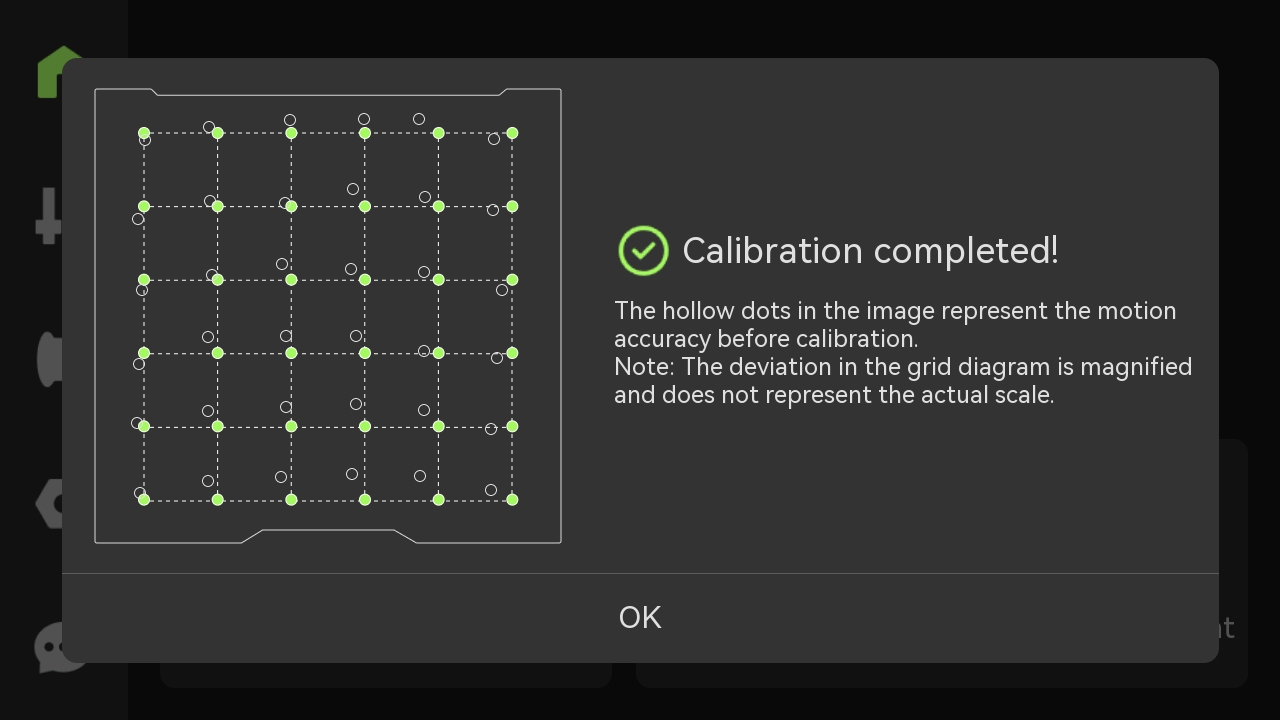

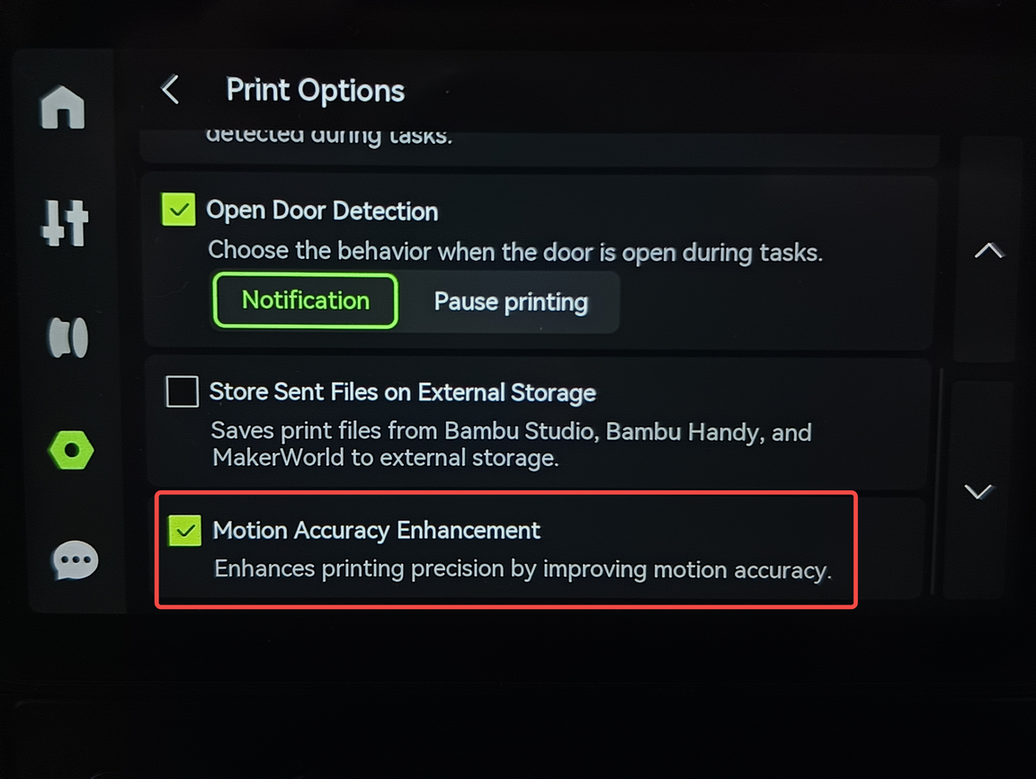

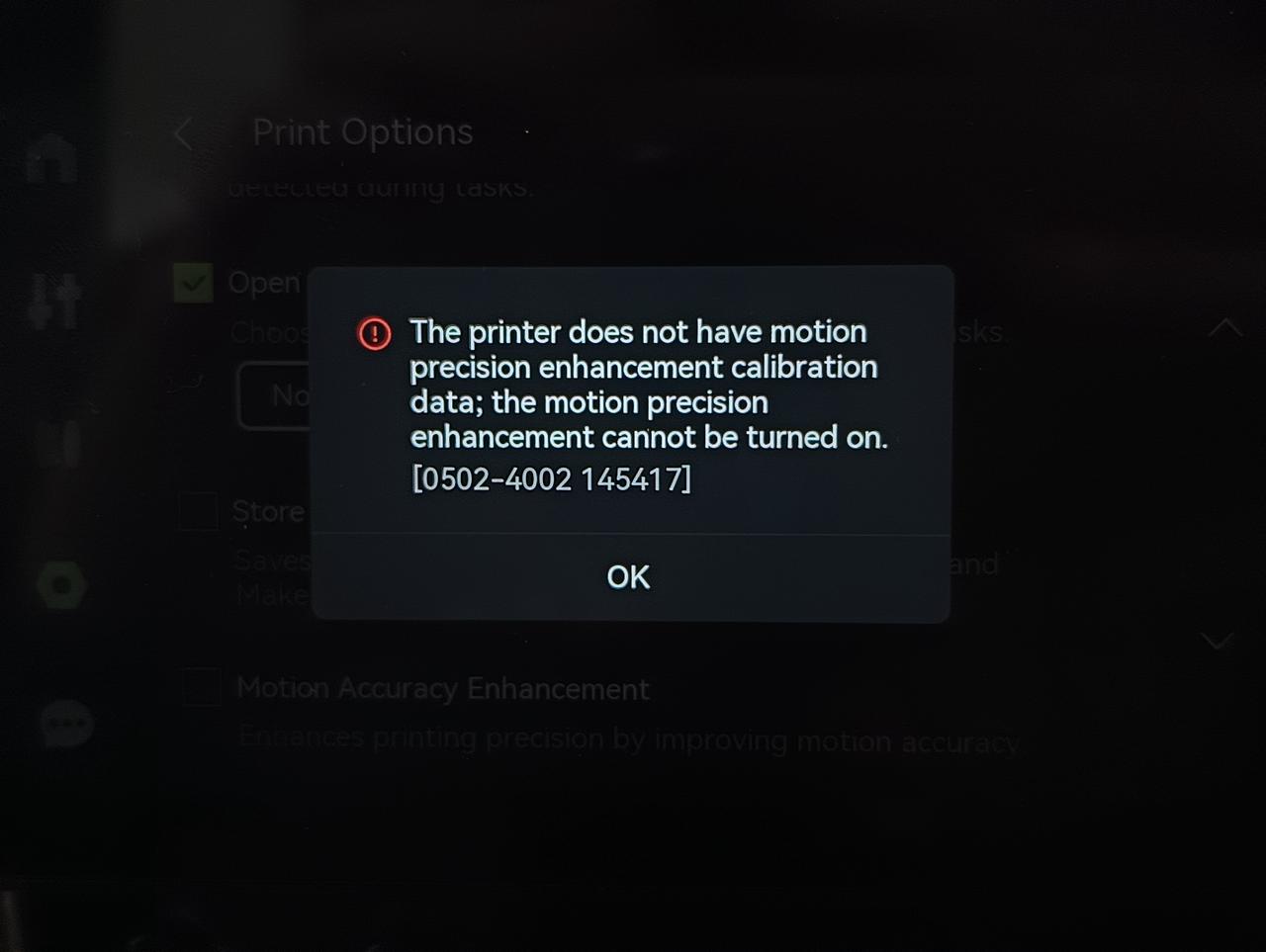

Después de una calibración exitosa, aparecerán mensajes relevantes en la pantalla. Luego, en "Configuración" - "Opciones de impresión", la impresora activará automáticamente "Mejora de precisión de movimiento", y podrá aplicar los datos de la calibración para impresión, corte y grabado. Si no se calibró previamente, no se podrá habilitar "Mejora de precisión de movimiento", y aparecerán mensajes correspondientes en la pantalla.

Nota: Después de cada calibración, el sistema compara los resultados con el estado inicial sin calibrar, en lugar de con el estado de la calibración anterior. Por lo tanto, si el estado operativo general de la impresora no cambia significativamente, los resultados de cada calibración permanecerán básicamente consistentes.

Posibles razones de fracaso en la calibración

Cuando el resultado de la calibración muestra "fracaso", la impresora apagará la función "Mejora de precisión de movimiento". Las razones posibles incluyen:

La cámara del cabezal no puede capturar imágenes, lo que puede deberse a una lente sucia o una cámara defectuosa. Verifique si la lente de la cámara del cabezal está limpia y si hay errores HMS relacionados con la cámara del cabezal;

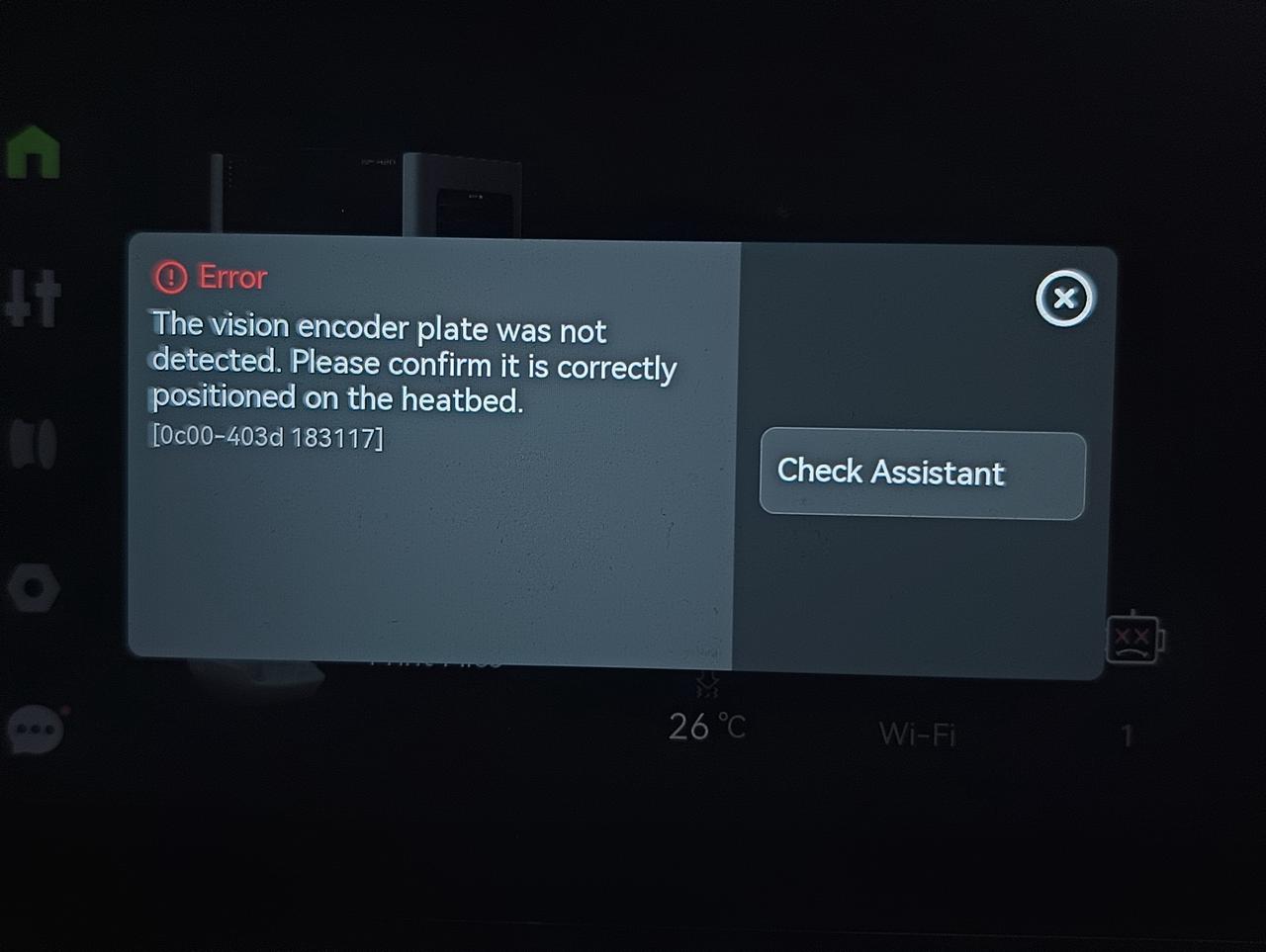

Colocar el tipo incorrecto de placa en la cama caliente o mal posicionamiento del encoder de visión puede causar que la impresora no reconozca el encoder de visión, y aparecerá una ventana de error correspondiente;

Algunos patrones de pequeño cuadrado en el encoder de visión están cubiertos o dañados por manchas, lo que hace que la cámara del cabezal no los reconozca correctamente;
Si el procedimiento de calibración está completo y el resultado muestra "Calibración fallida", significa que la precisión del movimiento calibrado no es la esperada, y puede intentarlo nuevamente.

Nota: Después de completar la calibración de precisión de movimiento, es posible que encuentre que el botón "Mejora de precisión de movimiento" no se pueda hacer clic. Normalmente, reiniciar la impresora restaurará la funcionalidad normal. Recomendamos actualizar a la última versión de firmware para resolver completamente este problema.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y proporcionaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
