Recordatorio Importante
Al retirar la carcasa del láser, debe desenchufar el enchufe del indicador LED. Durante la retirada, sostenga la base del enchufe y levántelo verticalmente alejándolo de la PCB, o utilice herramientas como una llave Allen H2.0 o pinzas planas para ayudar a desbloquearlo. No aplique fuerza en dirección horizontal para evitar dañar el enchufe.
Método de mantenimiento
Limpie periódicamente el humo y el polvo acumulados en el disipador de calor y el ventilador con un cepillo. Además, limpie el sensor de llama en el extremo frontal del módulo láser y la lente láser utilizando alcohol y tela no tejida. Al limpiar las cámaras, tenga en cuenta que solo debe utilizar una pequeña cantidad de alcohol y exprimir ligeramente la tela no tejida para secarla antes de limpiar, evitando que el alcohol se filtre en la carcasa plástica.
Frecuencia de mantenimiento
H2D puede evaluar el nivel de contaminación de la impresora según el tipo y duración de las tareas láser, y proporcionar recordatorios correspondientes de limpieza y mantenimiento (esta función no está soportada en la firmware de fábrica y las versiones compatibles se anunciarán posteriormente). Asegúrese de mantener y limpiar el módulo láser según lo requerido. La falta de ello puede causar daños en la máquina y generar riesgos de seguridad.
Se recomienda utilizar un cepillo para limpiar simplemente los residuos y el polvo en la superficie exterior después de cada tarea láser. Cuando la impresora muestre una ventana de limpieza y mantenimiento, retire la cubierta superior del módulo láser y limpie el polvo en la superficie del ventilador y el disipador de calor bajo el ventilador. Utilice una herramienta de liberación rápida para retirar el conducto de aire y limpiar la lente láser.
Si observa que el disipador de calor bajo el ventilador está particularmente sucio, siga los pasos de limpieza para limpiarlo profundamente, es decir, desmonte la carcasa exterior del módulo láser y limpie el polvo del disipador de calor.
Vídeo de mantenimiento
Su navegador no admite la reproducción de videos.
Páginas relacionadas
- Recomendaciones de limpieza y mantenimiento regular para H2D
- Recomendaciones de mantenimiento regular para módulo láser de 40W

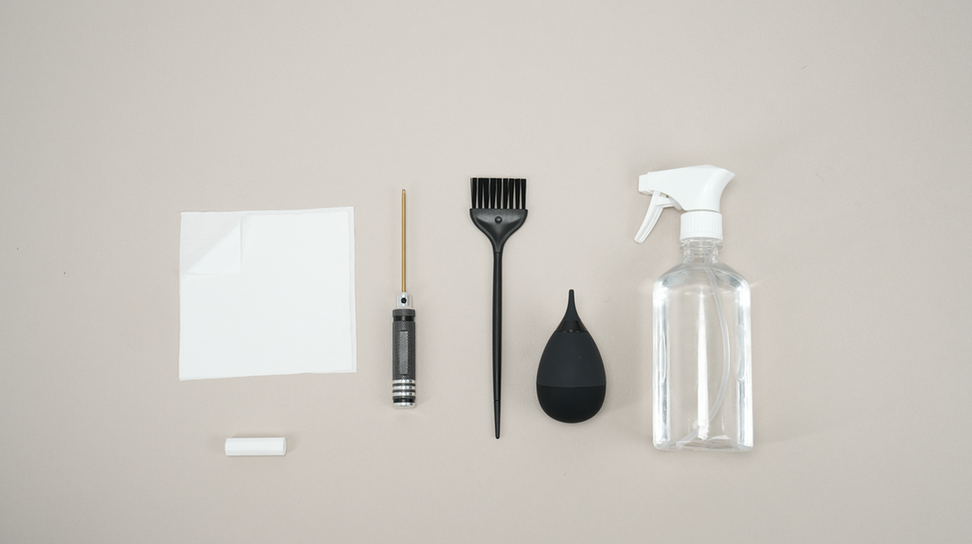

Herramientas necesarias
-
Llave Allen H2.0 o H2.5
-
Tela no tejida
-
Cepillo
-
Soplador
-
Agentes de limpieza
-
La herramienta de retiro del conducto de aire (archivo interno de modelo de la impresora)

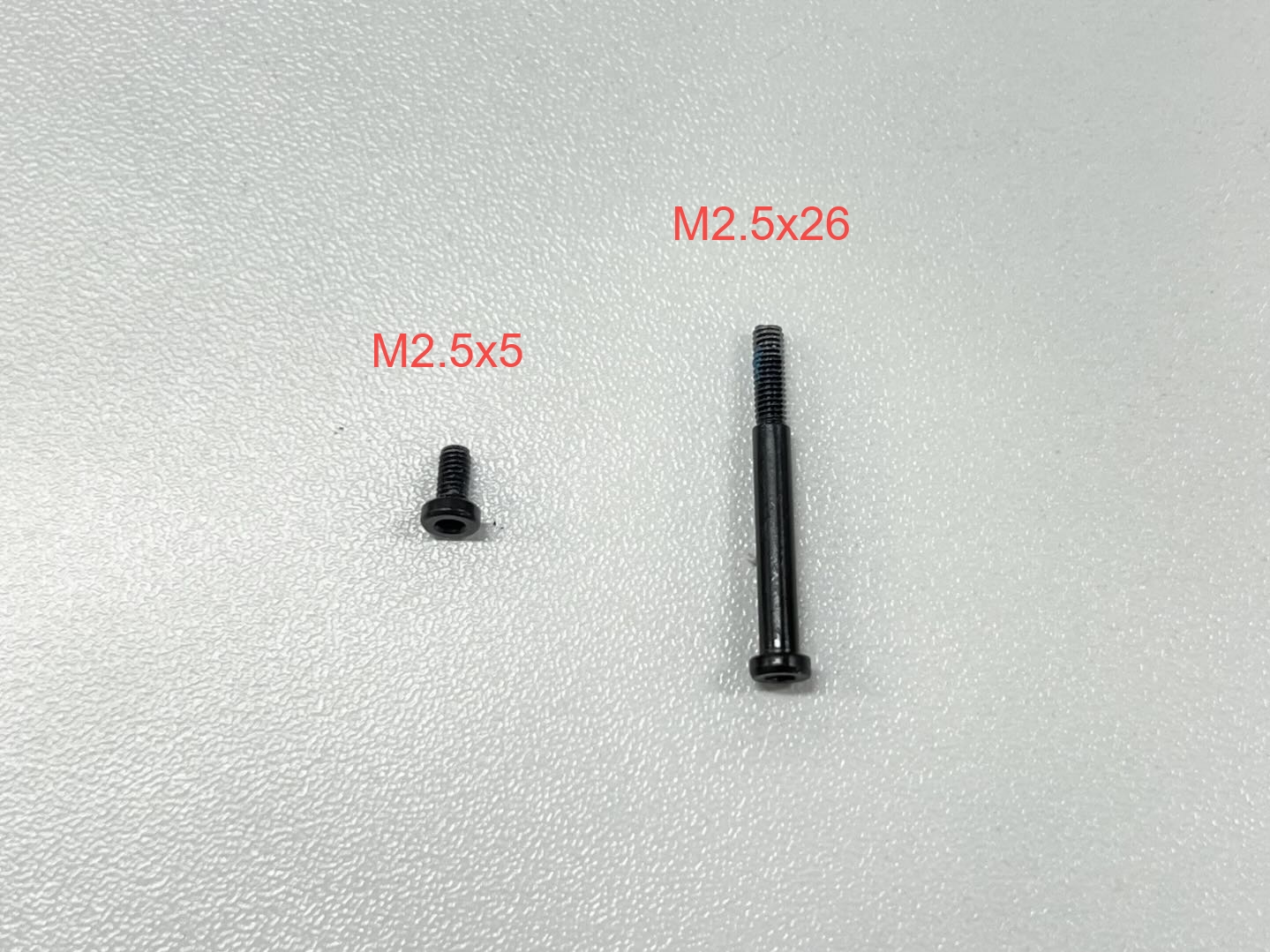

Especificaciones de tornillos
- M2.5x5 * 10
- M2.5x26 * 4
Pasos de mantenimiento
Paso 1. Limpie el lado exterior de la cubierta superior
Utilice un cepillo para limpiar el polvo de la cubierta desde múltiples ángulos, asegurando una limpieza exhaustiva. Si hay una cantidad significativa de polvo alrededor del módulo láser, puede limpiarlo primero con una tela no tejida ligeramente humedecida con alcohol. Este paso también se incluirá en el proceso de limpieza posterior.
Paso 2. Retire la cubierta superior del módulo láser

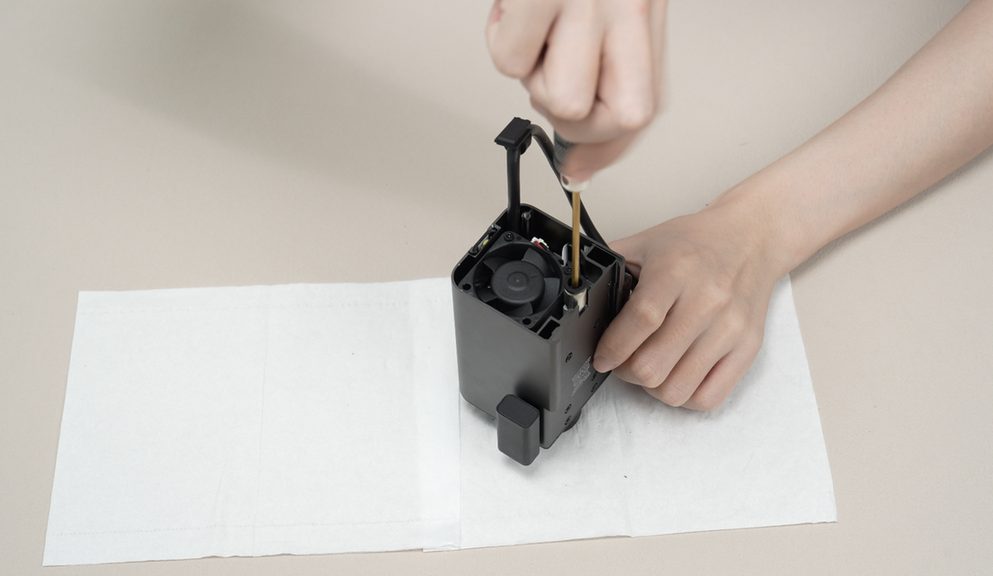

Retire un total de seis tornillos (M2.5x26 * 2, M2.5x5 * 4) de la parte frontal y lateral de la cubierta, luego retire la cubierta.
Paso 3. Limpie el ventilador

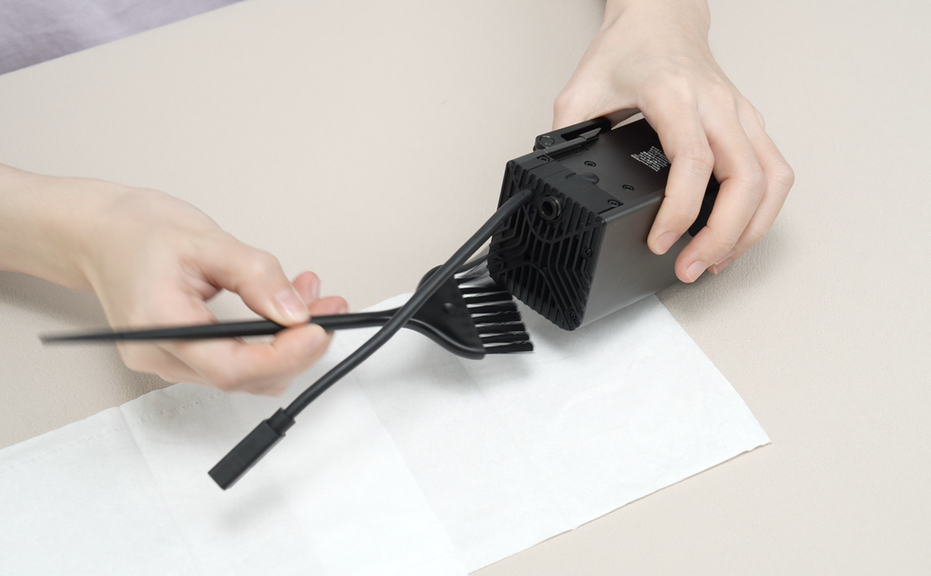

Afloje la hebilla del cable de conexión y afloje el cable de conexión. Luego, utilice un cepillo para limpiar el polvo del ventilador y el cable de conexión. Al limpiar el ventilador, gire el ventilador mientras limpia para asegurar que se elimine todo el polvo de cada pala del ventilador. Después de eliminar partículas grandes de polvo, puede limpiar el cepillo con alcohol para garantizar un buen efecto de limpieza.
Paso 4. Limpie la cubierta superior del módulo láser
Limpie nuevamente la cubierta retirada del módulo láser, eliminando cualquier polvo residual en las ranuras de la cubierta. Luego, gire la cubierta y limpie el polvo interior.
Paso 5. Limpie la parte posterior del ventilador
Desenrosque los dos tornillos fijos (M2.5x26) del ventilador y gire el ventilador. (Si la superficie de las aletas del disipador de calor parece limpia al girar el ventilador, puede omitir los pasos posteriores de desmontaje de la carcasa del módulo láser y limpieza de las aletas del disipador de calor, procediendo directamente a limpiar la carcasa del módulo láser.)
Limpie el polvo en la parte posterior del ventilador con un cepillo, luego limpie el polvo en la superficie de las aletas del disipador de calor.
Después de limpiar, reinstale el ventilador en su posición original.
Paso 6. Retire la carcasa del módulo láser
Utilice una llave Allen H2.0 para retirar el acoplador del tubo de asistencia de aire. (Para algunos módulos láser de 10W, el acoplador del tubo de asistencia de aire requiere una llave Allen H2.5 para su retiro. Se envían dos versiones al azar, por favor consulte la máquina que reciba para detalles específicos.)
A continuación, apriete uno de los tornillos fijos del ventilador. Este paso es para evitar que el ventilador se suelte y dificulte la retirada de la carcasa del módulo láser, por lo que no es necesario apretar todos los tornillos fijos.
Desenrosque los seis tornillos (M2.5x5) en el lateral del módulo láser, luego empuje suavemente la carcasa del módulo láser hacia afuera una corta distancia para evitar dañar el conector de cable. Una vez expuesto el primer conector de cable, desconéctelo para retirar suavemente la carcasa.
Para algunas versiones del módulo láser, el conector de cable en este punto está fijado con pegamento. Al retirarlo, sostenga la base del conector con la mano y levántelo hacia arriba para desbloquear el conector. Evite aplicar fuerza horizontal para evitar dañar el conector. Después de la retirada, el pegamento en el conector se puede limpiar para facilitar instalaciones futuras.
Para otra versión del módulo láser, el conector de cable no está pegado, y el método de retiro es el mismo.

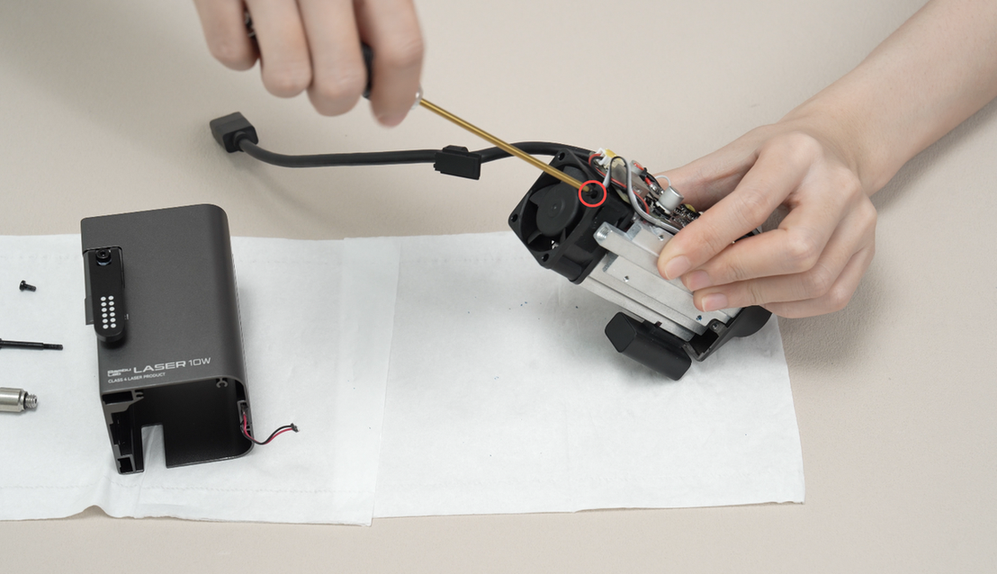

Después de retirar con éxito la carcasa, desenrosque nuevamente el tornillo (M2.5x26) en el ventilador.
Paso 7. Limpie la carcasa del módulo láser
Utilice un cepillo para limpiar las paredes interiores de la carcasa en los cuatro lados, eliminando cualquier polvo superficial.
Spraye alcohol en el cepillo, luego utilice una tela no tejida para limpiar el cepillo. Utilice el cepillo limpio para limpiar nuevamente las paredes interiores de la carcasa en los cuatro lados.
Finalmente, spraye alcohol en la tela no tejida, utilice pinzas para sostener la tela e insertarla en la carcasa para limpiar, asegurando una limpieza exhaustiva de las paredes interiores de la carcasa en los cuatro lados.
Paso 8. Limpie las aletas del disipador de calor del módulo láser
Utilice un cepillo para limpiar el polvo en la superficie de las aletas del disipador de calor, luego utilice un soplador para expulsar el polvo dentro del disipador.
Una vez finalizada la limpieza, reinstale un tornillo largo (M2.5x26) en cualquiera de los dos agujeros de tornillo más cercanos a la placa de circuitos.
Paso 9. Instalar la cubierta del módulo láser
Antes de instalar la cubierta, tire del cable dentro de la cubierta hacia afuera para evitar que quede comprimido por el módulo láser. Pase el conector a través de la cubierta, aplane el cable sobre el módulo láser para evitar que se atasque durante el proceso de instalación.

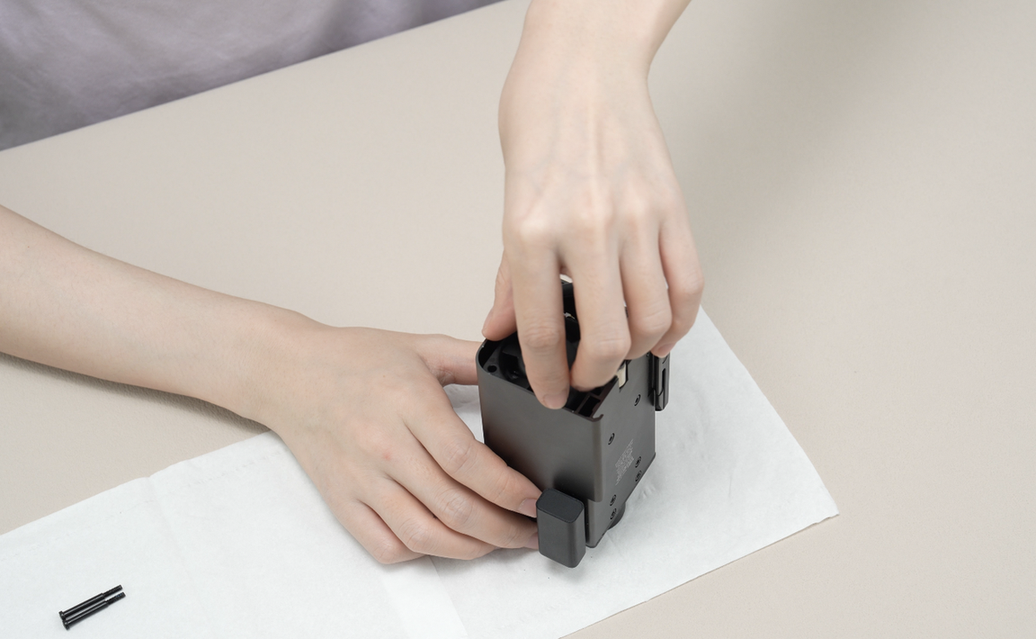

A continuación, empuje la cubierta a lo largo de la guía lineal hasta una distancia ligeramente antes del primer conector. Vuelva a insertar el cable en el conector, presiónelo de nuevo y aplane el cable con la mano para ajustar completamente la cubierta en su lugar.
Ajuste el tornillo largo restante (M2.5x26) en el agujero restante más cercano a la placa de circuitos, luego ajuste los seis tornillos de fijación (M2.5x5) en el lateral de la cubierta.
Paso 10. Limpiar el acoplamiento del tubo de asistencia de aire
Spraye alcohol en el cepillo o paño no tejido, luego limpie el acoplamiento del tubo de asistencia de aire.
A continuación, reinstale el acoplamiento del tubo de asistencia de aire utilizando una llave Allen H2.5 o H2.0.
Paso 11. Instalar la cubierta superior del módulo láser
Vuelva a conectar la hebilla de enganche del cable del conector a la pared exterior, presione la hebilla con la mano para evitar que el cable del conector se mueva. A continuación, deslice la cubierta superior a lo largo de las ranuras en ambos lados y finalmente presiónela firmemente en su lugar.
Ajuste los dos tornillos de fijación (M2.5x5) en el lateral de la cubierta superior. A continuación, instale dos tornillos cortos (M2.5x5) en los agujeros de tornillo superiores izquierdos y dos tornillos largos (M2.5x26) en los agujeros de tornillo superiores derechos (al enfrentar el LED LOGO, mirando desde el frente hacia atrás).
Paso 12. Limpiar la superficie del módulo láser
Después de una serie de tareas de limpieza y mantenimiento, la superficie del módulo láser puede volverse a ensuciar. Utilice un paño no tejido rociado con alcohol para limpiar la superficie del módulo láser.
Paso 13. Limpiar la llama, el sensor de temperatura y la boquilla de asistencia de aire
Primero, utilice un soplador para eliminar inicialmente el polvo dentro del concentrador de aire, luego utilice un cepillo para una limpieza adicional y elimine el polvo. Finalmente, limpie cuidadosamente la llama, el sensor de temperatura y la boquilla de asistencia de aire con un paño no tejido rociado con alcohol para eliminar el polvo.
Paso 14. Limpiar la lente láser
Utilice la herramienta de eliminación de la boquilla de asistencia de aire para aflojar la boquilla de asistencia de aire en sentido antihorario y retirarla, exponiendo la lente láser interna.
La herramienta de eliminación de la boquilla de asistencia de aire utilizada en este paso se puede imprimir directamente desde los archivos de modelo internos de la impresora.
Limpie la lente láser con un paño no tejido para asegurarse de que no haya polvo en la lente. Una vez finalizada la limpieza, utilice la herramienta de eliminación de la boquilla de asistencia de aire para instalar la boquilla de asistencia de aire en sentido horario.
Una vez finalizada la limpieza, utilice la herramienta de eliminación de la boquilla de asistencia de aire para instalar la boquilla de asistencia de aire en sentido horario.
Paso 15. Limpiar el sensor de altura láser
Finalmente, limpie el sensor de altura láser con el paño no tejido.
Apéndice
Durante el proceso de mantenimiento anterior, se recomienda utilizar alcohol (75% etanol o 70% isopropanol) y paño no tejido para limpiar las superficies de componentes como lentes de cámara, metal y plástico. Para áreas específicas como la cubierta superior, las aspas del ventilador y los disipadores de calor, se recomienda utilizar un cepillo para la limpieza.
Después de utilizar agentes de limpieza líquidos, exprima ligeramente el paño no tejido antes de limpiar. Además, recomendamos fuertemente aumentar la frecuencia de limpieza para evitar la acumulación de manchas de grasa que puedan volverse difíciles de eliminar.
Si la contaminación es severa, se debe utilizar un desengrasante similar a Mr. Muscle para una limpieza profunda.
