H2 Series: Fallo al Encender - Parte Dos

Última actualización el Apr 25, 2026

¿Cuándo utilizar?

  1. Después de encender el dispositivo, la pantalla de la impresora no responde; las luces indicadoras de los componentes electrónicos de toda la máquina muestran estados anómalos parciales o completos: la luz indicadora de estado debajo de la cama caliente no se enciende, la luz indicadora de la placa AP no se enciende o muestra códigos de luz anómalos; solo la luz indicadora en el módulo de alimentación con carcasa metálica puede parpadear o permanecer encendida.

  2. Después de seguir los pasos de solución de problemas en la Guía de solución de problemas de falla de encendido de la serie H2 - Parte 1 para verificar cada elemento, las condiciones de fallo mencionadas anteriormente han sido descartadas, pero persiste el síntoma de que el dispositivo no funciona.

Notas importantes antes de solucionar problemas

La solución de problemas requiere observar los estados de las luces indicadoras en varias partes de la impresora. Al observar los patrones de parpadeo de las luces indicadoras de estado de la impresora, puede identificar rápidamente el estado de funcionamiento actual de la impresora, proporcionando retroalimentación de estado intuitiva sin necesidad de verificar la pantalla. Durante la solución de problemas, se juzga si la placa principal está normal según si los códigos de luz están en un estado normal.

Antes de realizar cualquier trabajo de mantenimiento en la impresora y sus componentes electrónicos (incluido el cable del cabezal), apague la alimentación de la impresora y desconecte el cable de alimentación para evitar toques accidentales en la pantalla o cortocircuitos, lo que podría causar daños adicionales en los componentes electrónicos y peligros de seguridad. Al observar los códigos de luz, los componentes de la placa principal quedarán expuestos. No toque directamente los componentes ni conecte/desconecte ningún conector mientras esté alimentada.

Herramientas y materiales requeridos

  • Destornillador hexagonal H1.5
  • Destornillador hexagonal H2.0

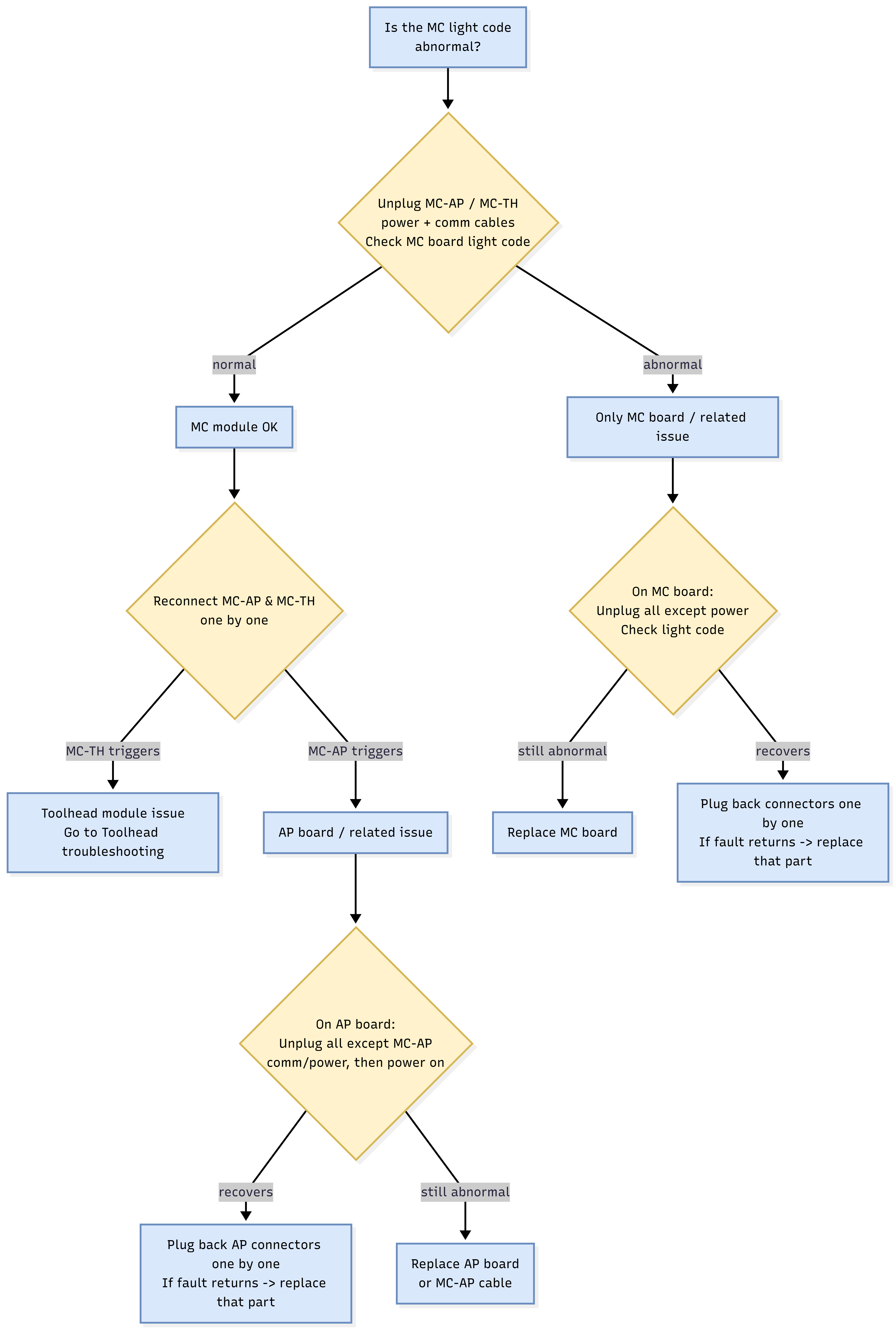

Proceso de solución de problemas


Paso 1: Determinar el estado de la placa MC

La alimentación de 24V para la placa AP y la placa TH se enruta a través de la placa MC. Cuando la placa MC falla, la impresora estará completamente inoperativa. La causa de la falla de la placa MC podría ser un cortocircuito en la placa AP o TH, o un fallo en la placa MC misma. Por lo tanto, el Paso 1 requiere determinar el estado operativo de la placa MC.

1. Retire el panel trasero

Consulte Retire el panel trasero y Retire el conducto de purga para retirar los componentes relevantes con anticipación, luego observe el estado de las luces indicadoras de la placa MC.

2. Estado de las luces

Luces indicadoras de la placa MC: Encendida constantemente (esquina superior izquierda), Parpadeo lento (esquina inferior izquierda), Parpadeo rápido (derecha)

https://public-cdn.bblmw.com/wiki/H2D/MC.mp4

3. Procedimiento

  1. Las luces indicadoras de la placa MC están normales: Si las luces indicadoras de la placa MC están normales, la causa de la falla del dispositivo radica en el módulo de placa AP o el módulo de placa TH. Proceda al Paso 2 o Paso 3 para solucionar problemas según el estado de luz correspondiente de las placas AP y TH.

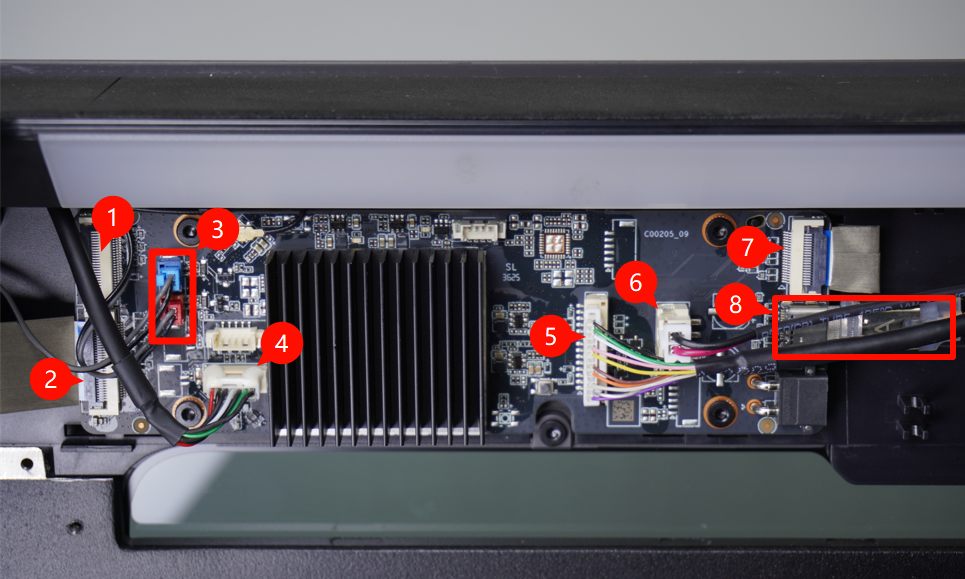

  2. Las luces indicadoras de la placa MC están anómalas o apagadas: Primero, apague la alimentación de la impresora. Luego, según el diagrama siguiente, desconecte el cable de alimentación (N.º 4) y el cable de señal (N.º 10) para MC-AP, así como el cable de alimentación (N.º 3) y el cable de señal (N.º 2) para MC-TH. Después de completar esto, encienda la impresora y observe nuevamente si las luces indicadoras de la placa MC vuelven a estar normales.

  • Caso 1: La placa MC vuelve a estar normal. Esto indica que la placa MC misma no está defectuosa, y la anomalía es causada por la placa AP o TH. Apague la alimentación, instale primero el cable de alimentación MC-AP (N.º 4) y el cable de señal (N.º 10), luego encienda y observe el estado de la luz de la placa MC. A continuación, instale el cable de alimentación MC-TH (N.º 3) y el cable de señal (N.º 2), luego encienda y observe la placa MC.

    1. Si ocurre una anomalía después de instalar MC-AP, proceda al Paso 2 para solucionar problemas.
    2. Si ocurre una anomalía después de instalar MC-TH, proceda al Paso 3 para solucionar problemas.

  • Caso 2: La placa MC permanece anormal. Esto indica que los componentes externos conectados a la placa MC podrían estar defectuosos, o la placa MC misma está defectuosa. Apague la impresora, desconecte todos los conectores de la placa MC, luego encienda y observe las luces indicadoras de la placa MC.

    1. Si la placa MC vuelve a estar normal, apague la impresora, luego instale los conectores de los componentes uno por uno, encendiendo cada vez para identificar el componente causante del problema.
    2. Si la placa MC permanece anormal, la placa MC misma está defectuosa.

Paso 2: Determinar el estado de la placa AP

1. Retire la cubierta de la placa AP

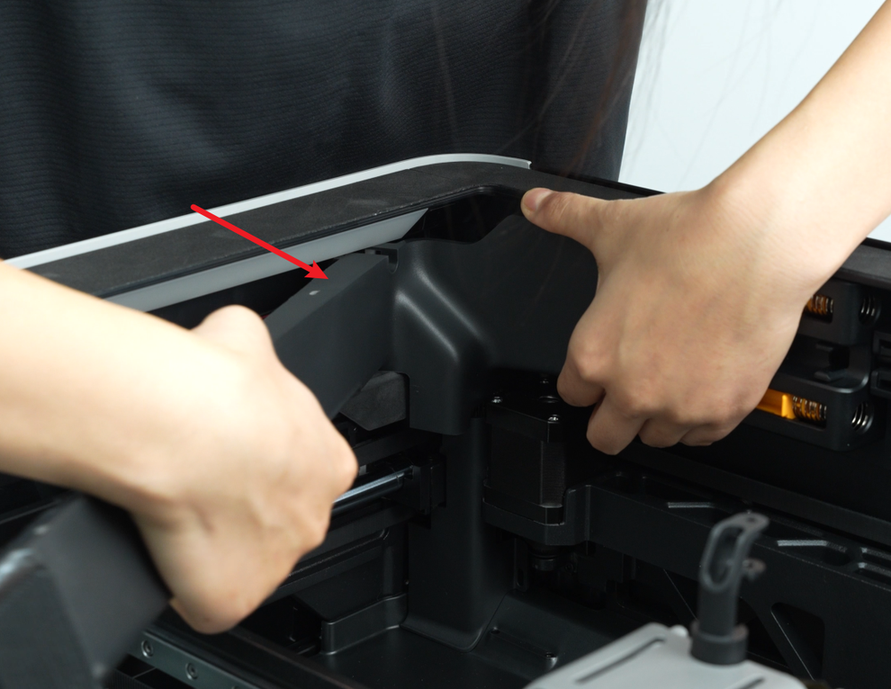

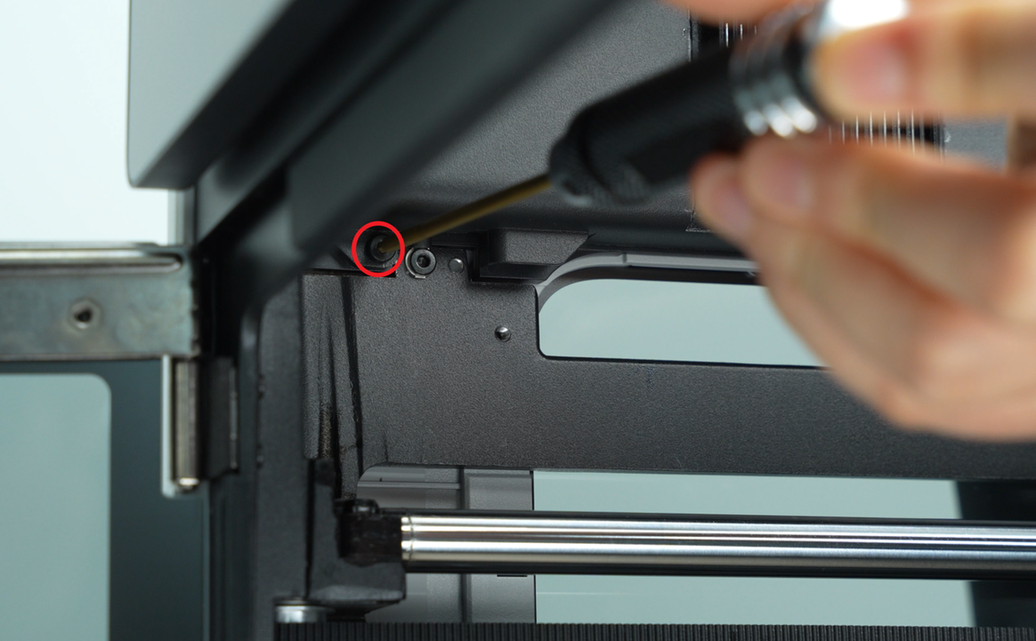

Use una llave Allen H2.0 para aflojar 1 tornillo de fijación (BT2.6x8), luego retire la cubierta de la placa AP desde el lado cercano a la puerta frontal para observar las luces indicadoras de la placa AP.

2. Estado de las luces

Luces indicadoras de la placa AP: Parpadeo rápido (izquierda), Encendida constante (derecha) https://public-cdn.bblmw.com/wiki/H2D/AP.mp4

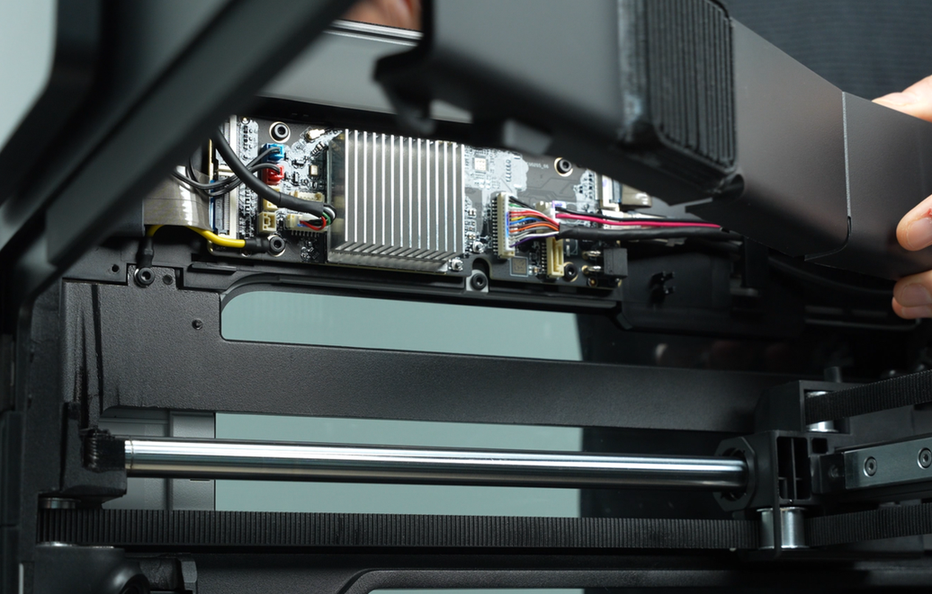

También puede observar las luces indicadoras a través de los orificios de ventilación de la cubierta de la placa AP desde un ángulo específico sin retirar la cubierta.

https://public-cdn.bblmw.com/wiki/H2D/AP-1.mp4

3. Procedimiento

Apague la alimentación de la impresora. Siguiendo la guía Reemplace la placa AP de H2D, desconecte todos los cables de la placa AP, dejando conectados solo el cable de señal (N.º 5) y el cable de alimentación (N.º 6). Después de completar esto, encienda la impresora y observe nuevamente las luces indicadoras de la placa AP y la placa MC.


  • Caso 1: La placa AP vuelve a estar normal. Esto indica que la placa AP misma no está defectuosa, y la anomalía es causada por otros módulos. Apague la impresora, luego instale cada conector uno por uno, encendiendo y observando el estado de la luz cada vez para identificar el componente específico defectuoso.

  • Caso 2: Las placas AP y MC permanecen anómalas. Esto indica una anomalía en la placa AP o en los cables MC-AP. Apague la impresora, desconecte el cable de señal de la placa AP (N.º 5) y el cable de alimentación (N.º 6), luego encienda nuevamente y observe las luces indicadoras de la placa AP.

    1. Si la placa MC vuelve a estar normal, se necesita reemplazar la placa AP.
    2. Si la placa MC permanece anormal, se necesitan reemplazar el cable de alimentación MC-AP y el cable de señal.

Paso 3: Determinar el estado de la placa TH

A través de la solución de problemas detallada en el Paso 1, ahora se puede identificar con precisión la falla del dispositivo en el componente de la placa TH. Dado que el proceso de solución de problemas de la placa TH es extenso, para facilitar una mejor diagnóstico de fallas, proceda a Solución de problemas del módulo de cabezal para H2D/H2C.

Notas finales

Esperamos que esta guía haya proporcionado un apoyo claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya sus registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder instantáneamente preguntas comunes y brindarle orientación operativa.
