Cuándo utilizar

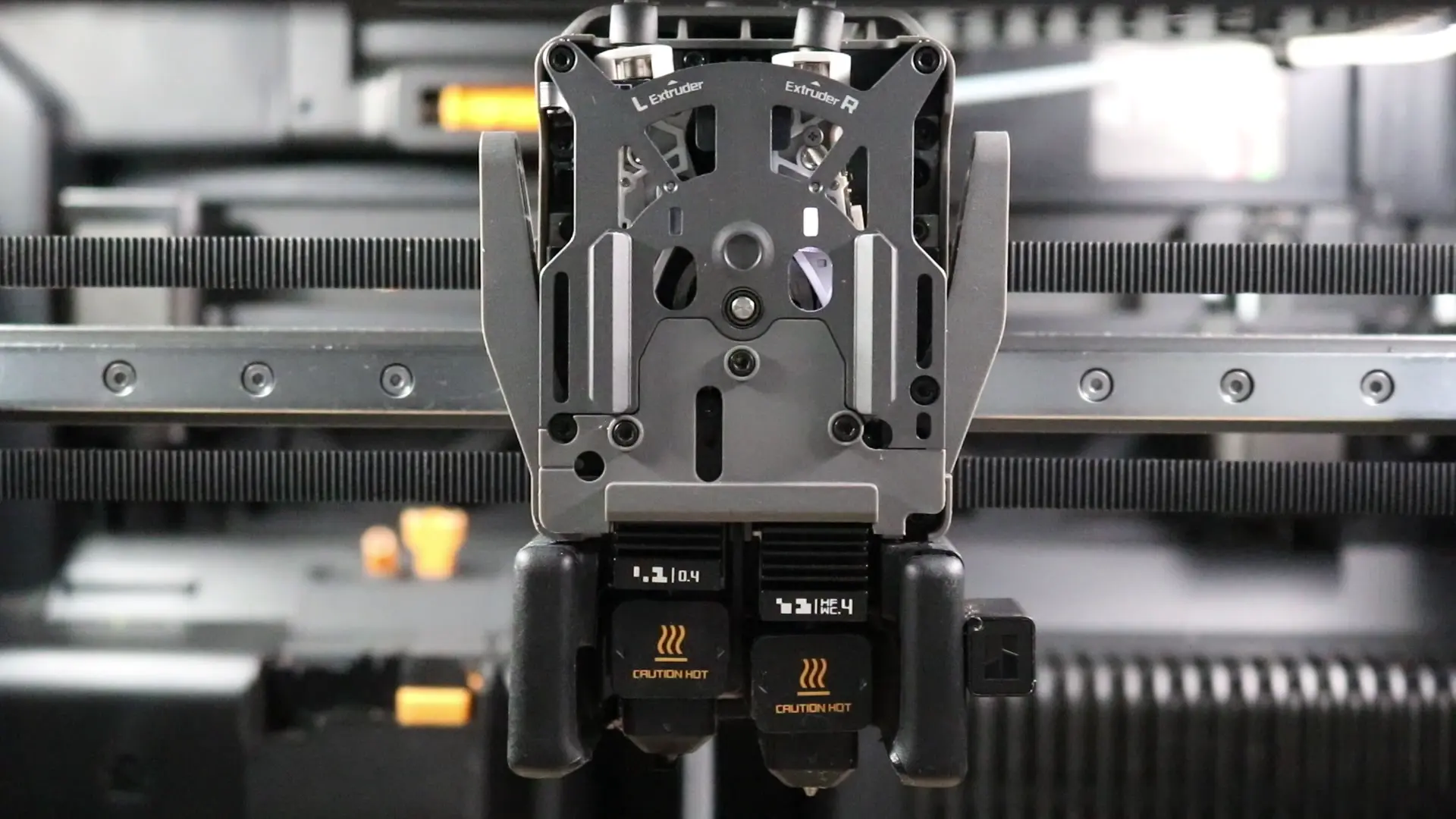

- La luz de la cubierta frontal del cabezal de la impresora indica qué extrusor se está utilizando actualmente. Si la luz de la cubierta frontal del cabezal permanece apagada (lo que significa que no se puede cambiar el extrusor) o si la luz de la cubierta frontal del cabezal parpadea repetidamente y el ventilador se enciende y apaga repetidamente, esto indica un fallo en el módulo del cabezal. A continuación se muestra el estado de funcionamiento normal de la luz de la cubierta frontal del cabezal.
- Cuando las temperaturas del hotend muestran todos 0, pero las temperaturas de la cama caliente y de la cámara son normales;
- Después de solucionar problemas según la Guía de solución de fallos de encendido de la impresora H2 Series - Parte 2 y confirmar que el módulo del cabezal está causando el fallo general de la máquina.
Notas importantes
Antes de realizar cualquier trabajo de mantenimiento en la impresora y sus componentes electrónicos (incluido el cable del cabezal), apague la alimentación de la impresora y desconecte la fuente de alimentación para evitar toques accidentales en la pantalla o cortocircuitos que podrían causar daños electrónicos adicionales y peligros de seguridad. Al observar los códigos de luz, los componentes de la placa principal quedarán expuestos. No toque directamente los componentes ni enchufe/desenchufe conectores mientras esté encendida.
Al solucionar problemas, observe las luces indicadoras de estado en varias partes de la impresora. Observando los patrones de parpadeo de las luces indicadoras de estado de la impresora, puede identificar rápidamente el estado operativo actual de la impresora, proporcionando retroalimentación de estado intuitiva sin necesidad de consultar la pantalla. Durante el proceso de solución de problemas, si la placa principal funciona normalmente se determina por si los códigos de luz están en estado normal. Los conectores de bobina del sensor de eddy en el H2D presentan este diseño compacto de conector. Al retirar el conector, sostenga la base del conector con la mano y levántelo hacia arriba, perpendicular a la superficie de la PCB, para desbloquearlo. Nunca aplique fuerza en dirección horizontal para evitar dañar el conector.

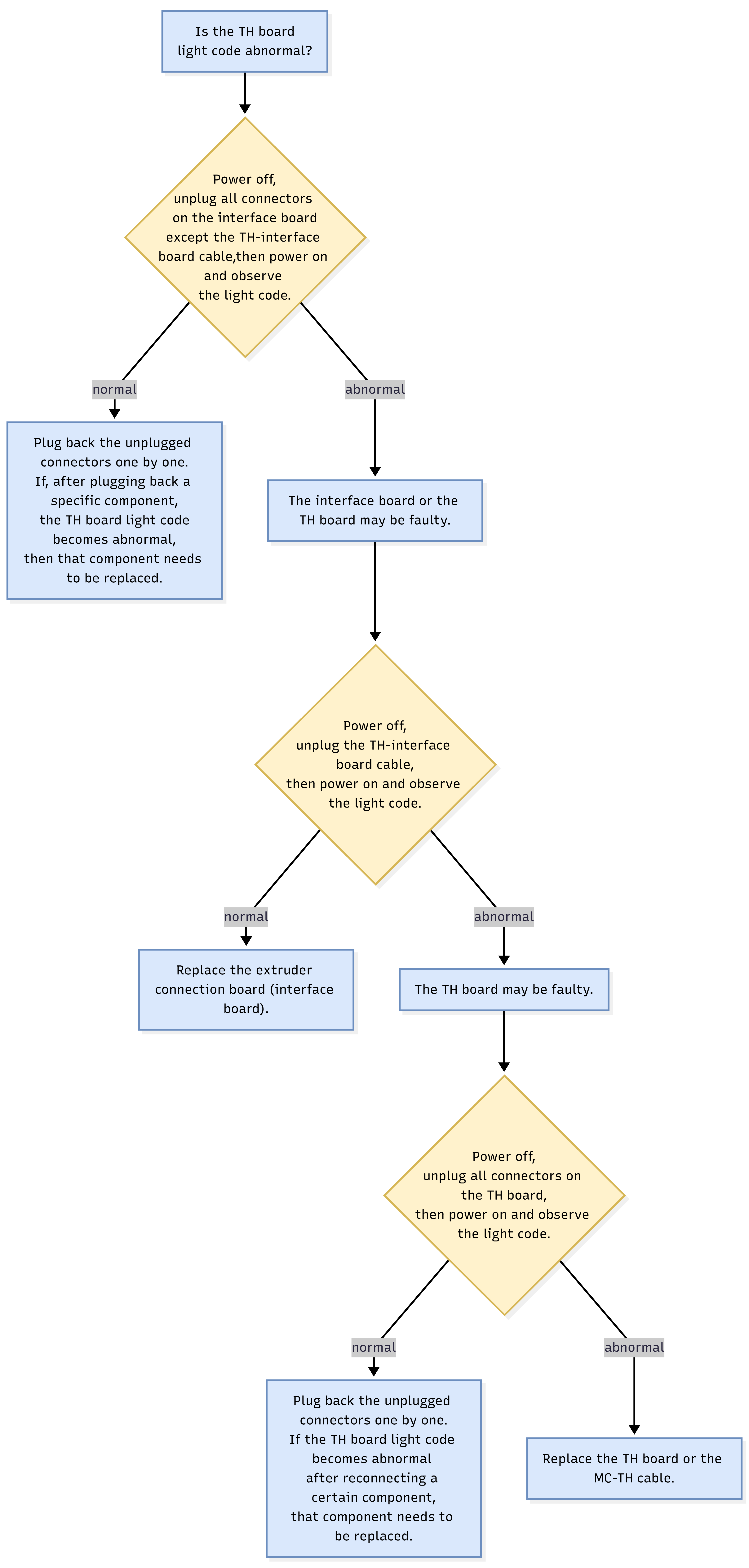

Proceso de solución de problemas
Códigos de luz de la placa TH
Consulte la guía Reemplazar el ventilador de capa para retirar el conjunto del ventilador de capa y observar las luces indicadoras. Cuando falla la placa TH, las tres luces indicadoras alineadas lateralmente en la placa TH parpadearán de forma anormal o permanecerán apagadas. En dicha guía, si la placa TH ha vuelto a funcionar normalmente se determina por el estado de estas 3 luces indicadoras.
Estado normal: Las luces indicadoras de la placa TH están encendidas de forma constante (superior y media) y parpadean rápidamente (inferior).
Pasos de solución de problemas
Paso 1: Reiniciar el dispositivo
Reiniciar la alimentación puede resolver a veces anomalías en el módulo del cabezal. Si el problema persiste, proceda al siguiente paso.
Si tiene un AMS, conéctelo e indique si la información del AMS se puede mostrar en la pantalla de la impresora. Si la impresora no reconoce el AMS, hay un problema con la fuente de alimentación interna o con la placa MC. Consulte la Guía de solución de fallos de encendido de la impresora H2 Series - Parte 1 para solucionar el problema.
Paso 2: Verificar el cable MC-TH

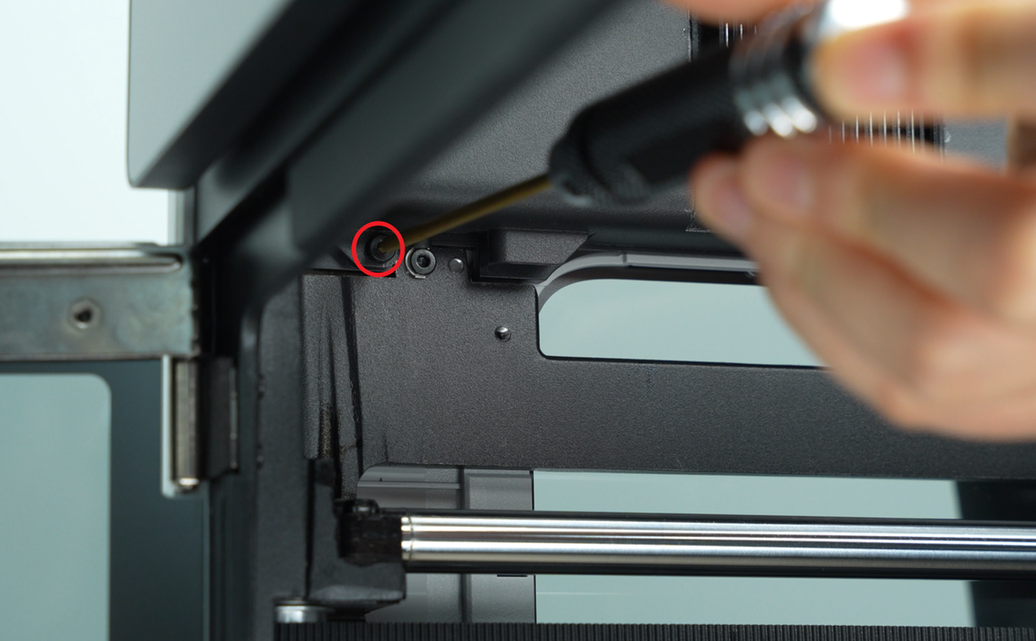

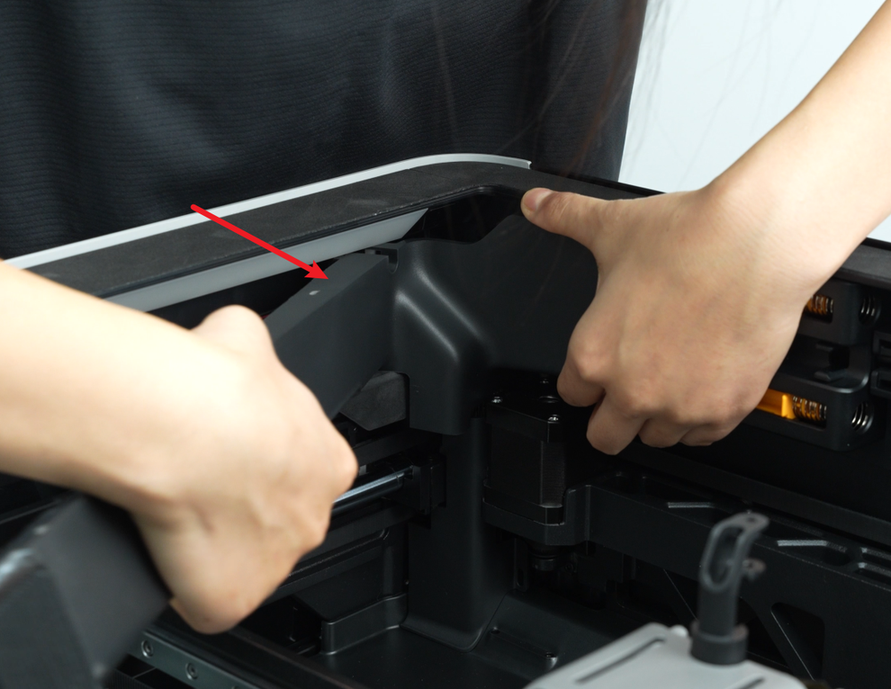

Afloje el tornillo marcado en la imagen y retire la cubierta de la placa AP.

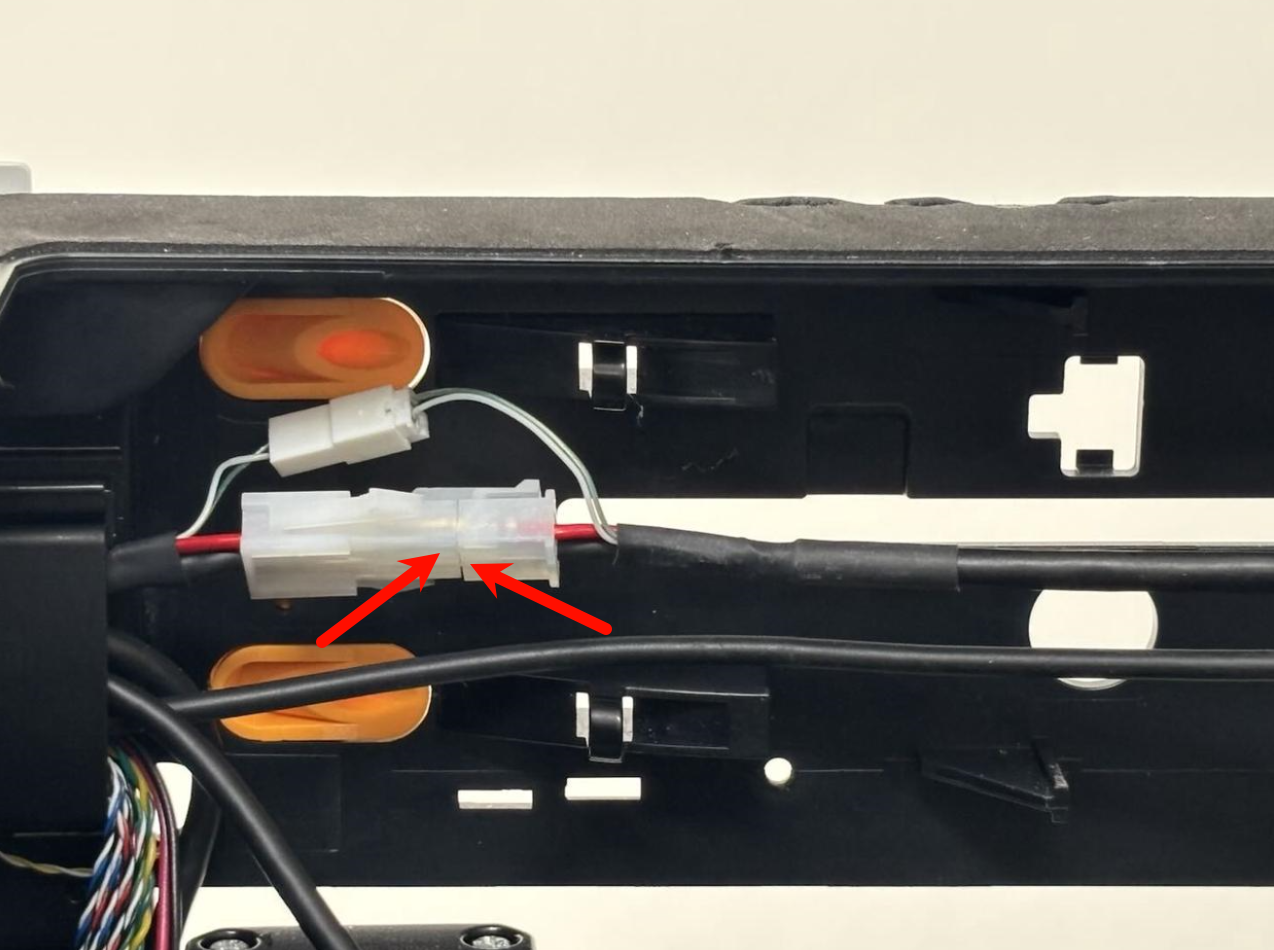

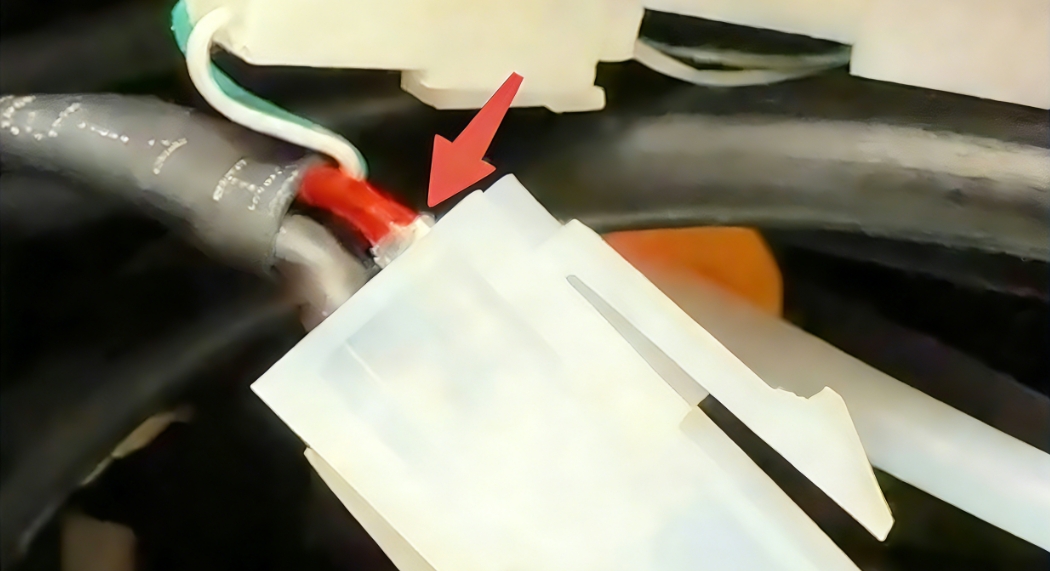

Verifique si el conector de alimentación MC-TH ubicado en la parte posterior de la cubierta de la placa está desconectado y si hay pines metálicos sueltos.
Paso 3: Verificar la placa de conexión del extrusor
- Consulte Reemplazar la placa TH del H2C o Reemplazar la placa TH del H2D para desconectar los conectores 2, 3, 4 y 5 en la placa de conexión del extrusor, manteniendo conectado el conector 1. Encienda y verifique las luces indicadoras de la placa TH para ver si se encienden normalmente. Si vuelven a funcionar normalmente, uno de los componentes desconectados está defectuoso. Reconecte los conectores 2, 3, 4 y 5 uno por uno, encendiendo para confirmar los códigos de luz cada vez. Si reconectar un conector específico provoca que el fallo reaparezca, ese componente debe reemplazarse.
- Si las luces indicadoras de la placa TH permanecen anormales, apague y desconecte el conector 1. Luego encienda nuevamente y observe si las 3 luces verdes vuelven a funcionar normalmente. Si es así, la placa de conexión del extrusor está defectuosa y debe reemplazarse por una nueva.
- Si el fallo persiste después de desconectar el conector 1, proceda al siguiente paso.
Los conectores de cable específicos y sus componentes conectados son los siguientes:
Consulte el método mostrado en la figura a continuación para retirar el conector No.3 y evitar dañar el conector, lo que podría causar otros fallos. Algunos conectores en la placa TH también necesitarán ser retirados de esta manera más adelante.
H2C:
H2D:
Paso 4: Verificar la placa TH
- Apague y desconecte los conectores 1 a 11 en la placa TH, luego encienda nuevamente. Si las 3 luces verdes vuelven a funcionar normalmente, uno de los componentes desconectados está defectuoso. Reconecte estos conectores uno por uno, encendiendo para confirmar los códigos de luz cada vez. Si reconectar un conector específico provoca que el fallo reaparezca, ese componente debe reemplazarse.
- Si los códigos de luz permanecen anormales después de retirar todos estos conectores, debe reemplazar la placa TH o el cable MC-TH. Puede consultar Reemplazar la placa TH del H2C, Reemplazar la placa TH del H2D o Reemplazar el cable de alimentación y comunicación MC-TH del H2D para el reemplazo.
Los conectores de cable específicos y sus componentes conectados son los siguientes:
H2C:
H2D:
Notas finales
Esperamos que esta guía haya proporcionado un soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya sus registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder instantáneamente preguntas comunes y brindarle orientación operativa.
