Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Recordatorio importante

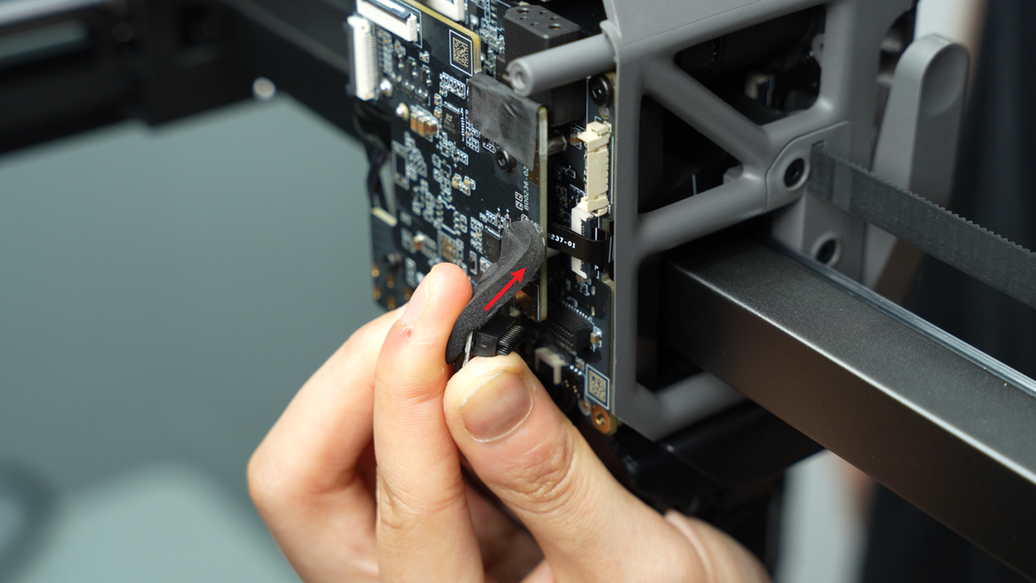

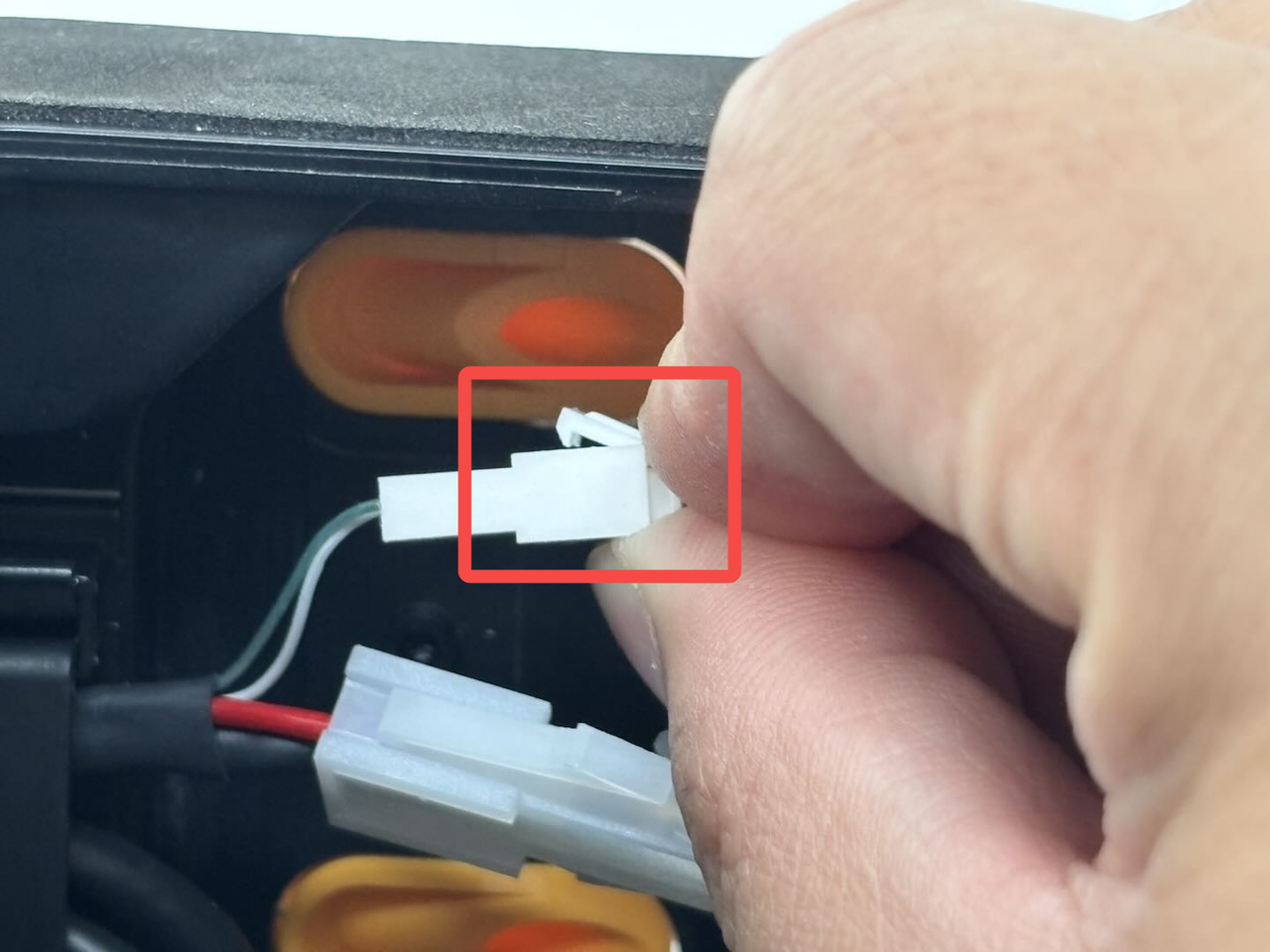

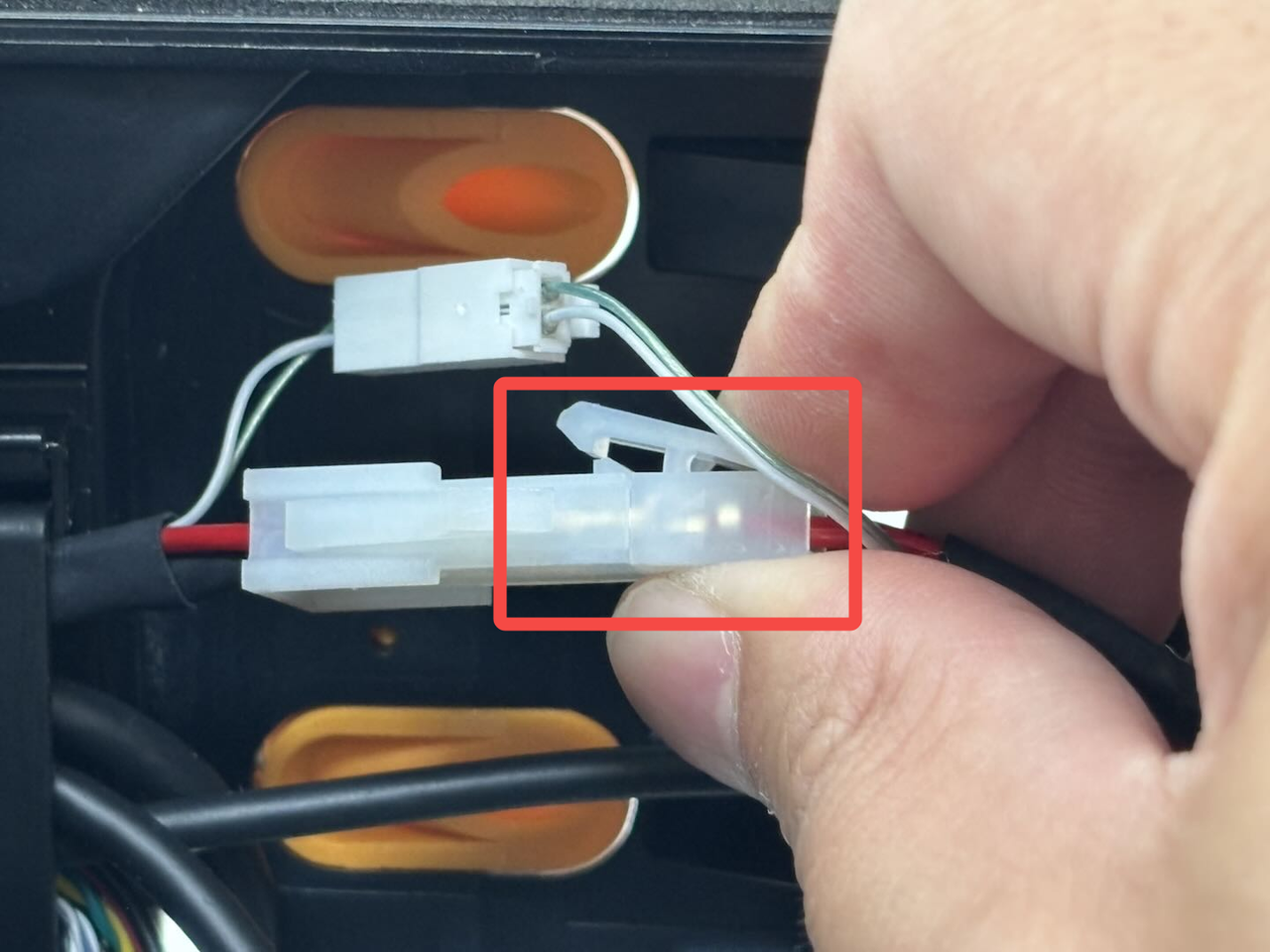

Los conectores de ventilador y bobina del sensor de eddy en el H2D tienen este diseño compacto. Al retirar el conector, sostenga la base del conector con la mano y levántelo hacia arriba, perpendicular a la superficie de la placa de circuito, para desbloquearlo. Nunca aplique fuerza en dirección horizontal para evitar dañar el conector.
Placa de conexión del extrusor/Placa TH/Cable FPC
Esta guía incluye tutoriales de reemplazo para la placa de conexión del extrusor/placa TH/cable FPC. Puede reemplazar las piezas de repuesto correspondientes según sus necesidades reales.
Por ejemplo: Si solo necesita reemplazar el cable FPC, puede omitir los pasos posteriores de reemplazo de la placa TH.
La placa TH y la placa de conexión del extrusor están instaladas en la parte trasera del cabezal, y están conectadas mediante el cable FPC. Los detalles de la placa TH, la placa de interfaz del extrusor y los accesorios son los siguientes:

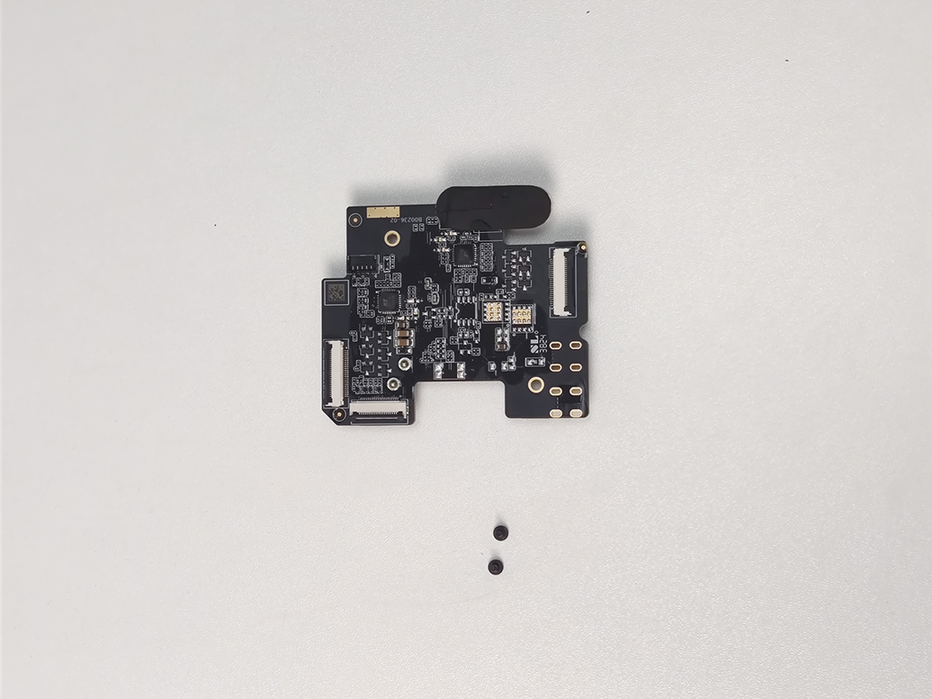

Las piezas de repuesto para la placa de conexión del extrusor son las siguientes:
- Placa de conexión del extrusor * 1
- Tornillo M1.6x4 - utilizado para fijar la placa de conexión del extrusor * 2
Las piezas de repuesto para el cable FPC son las siguientes:

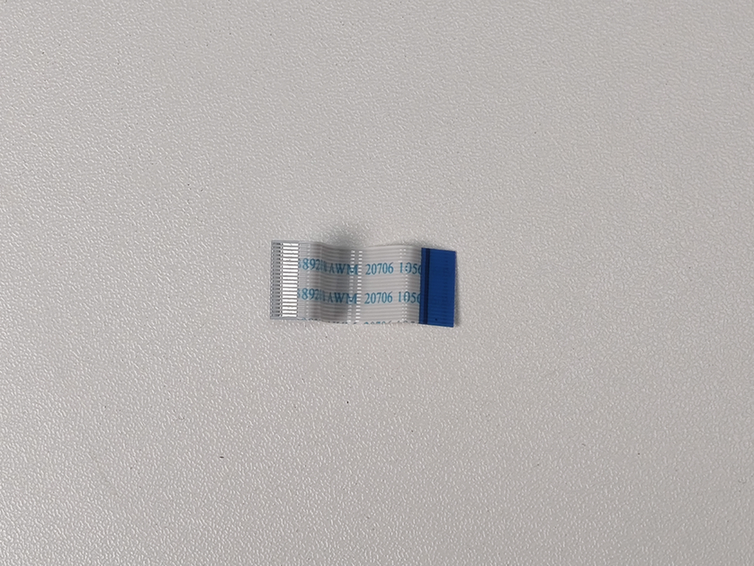

- Cable FPC * 1

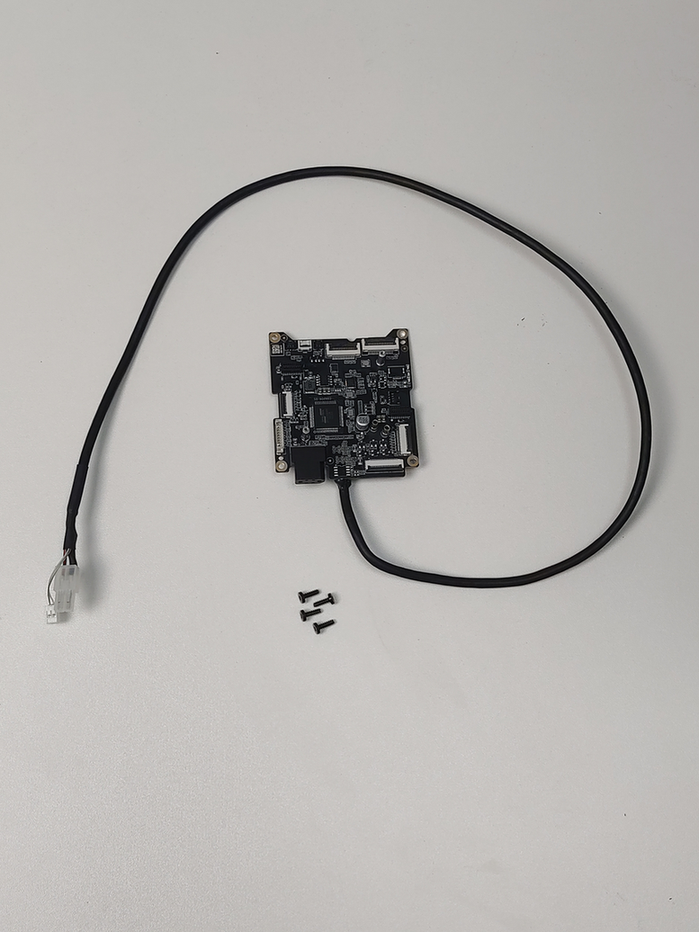

Las piezas de repuesto para la placa TH son las siguientes:
- Placa TH * 1
- Tornillos BT2.6x8 - utilizados para fijar la placa TH * 4
Herramientas y materiales necesarios
- Nueva placa TH/cable FPC/placa de conexión del extrusor (Seleccione la pieza correspondiente según sus necesidades específicas de reemplazo)
- Llave Allen H2.0
- Llave Allen H1.5
Especificaciones y cantidades de tornillos involucrados en el reemplazo de la placa TH/placa de conexión del extrusor/cable FPC (se recomienda guardar los tornillos retirados para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia que necesite.
Retirar la placa de conexión del extrusor/placa TH/cable FPC
Paso 1: Retirar el conducto de aire del ventilador de capa y el ventilador
Puede consultar esta Wiki para instrucciones sobre cómo retirar el conducto de aire del ventilador de capa y el ventilador de capa: Cómo reemplazar el ventilador de capa H2D. O puede ver los primeros 1:40 del video a continuación para ver cómo hacerlo.
Paso 2: Retirar la placa de conexión del extrusor

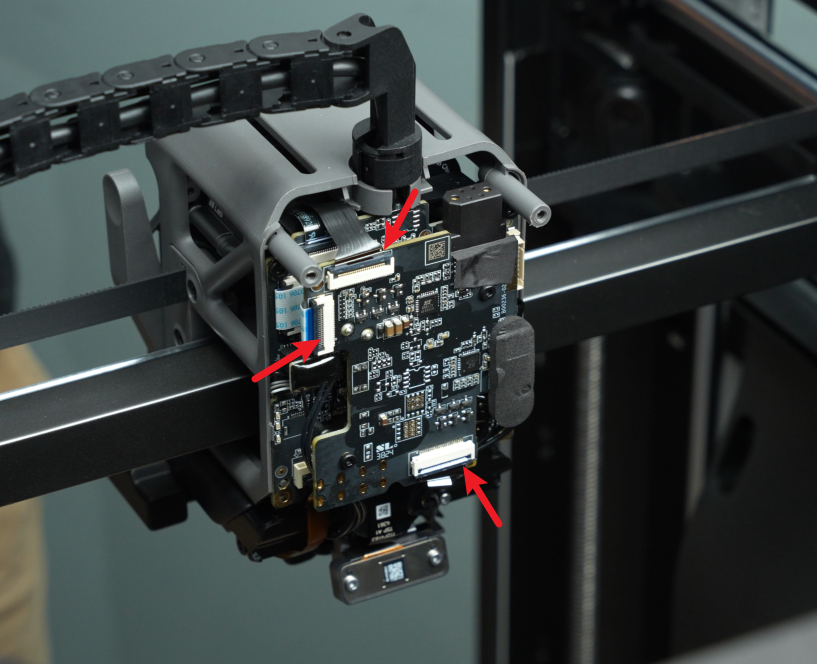

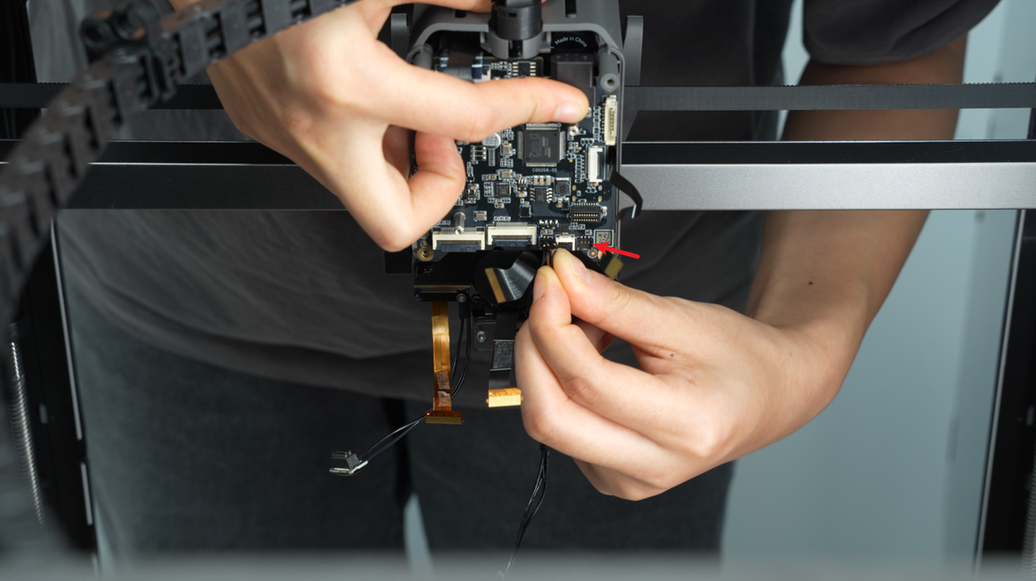

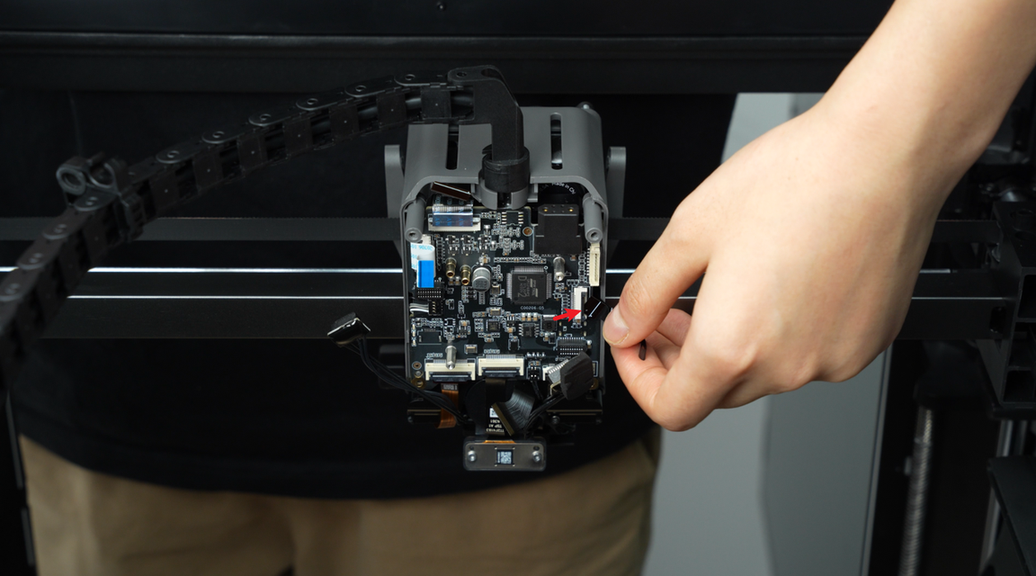

Desconecte los siguientes conectores en la placa de interfaz en secuencia: conector FPC del motor de conmutación 2004, conector FPC de la placa TH, conector del conjunto de calentamiento del hotend izquierdo y su espuma (el conector está en la placa TH, y la espuma está en la placa de conexión del extrusor), y conector FPC del motor de elevación 2004.
Nota:
- El cable del motor de conmutación 2004 (N.º 1), el cable FPC (N.º 2) y el cable del motor de elevación 2004 (N.º 4) están asegurados por pestillos. Desbloquee los pestillos antes de extraer los cables FPC.
N.º 1
N.º 2
N.º 4

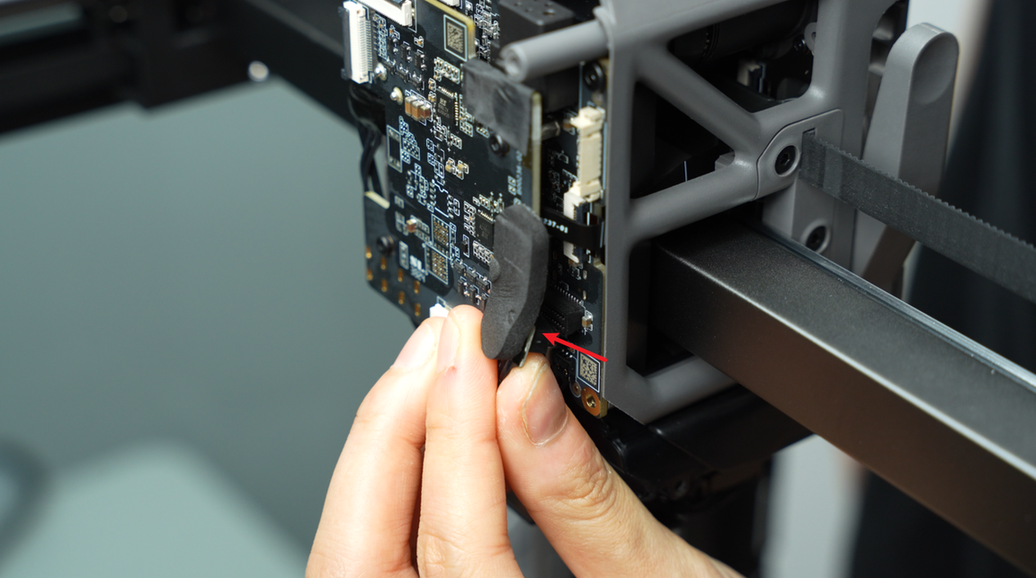

- Al retirar la espuma del conector del conjunto de calentamiento del hotend izquierdo (N.º 3), se recomienda aflojar primero el conector, luego retirar de abajo hacia arriba para mantener la integridad de la espuma.

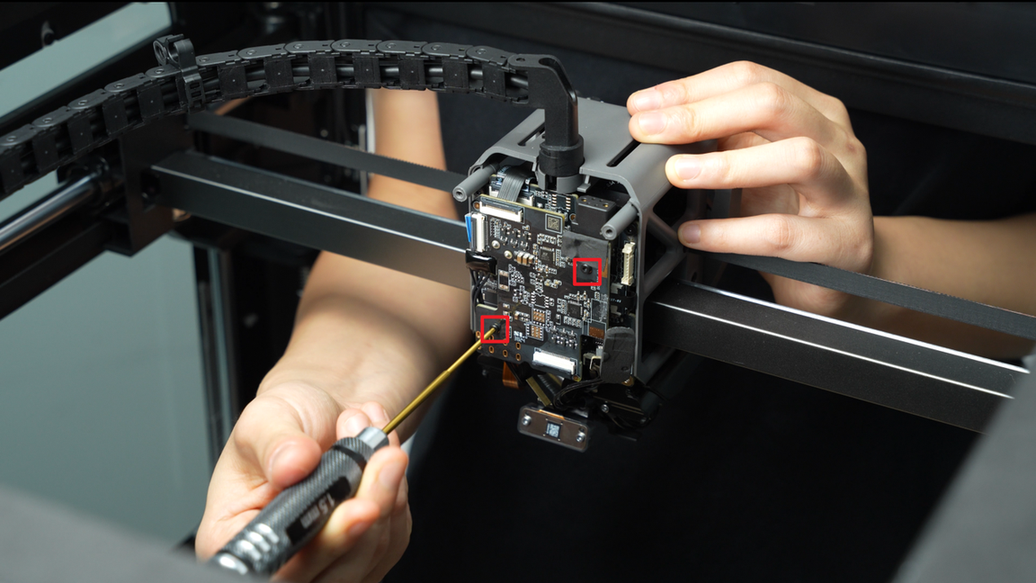

Use una llave Allen H1.5 para retirar los 2 tornillos de fijación (M1.6x4).

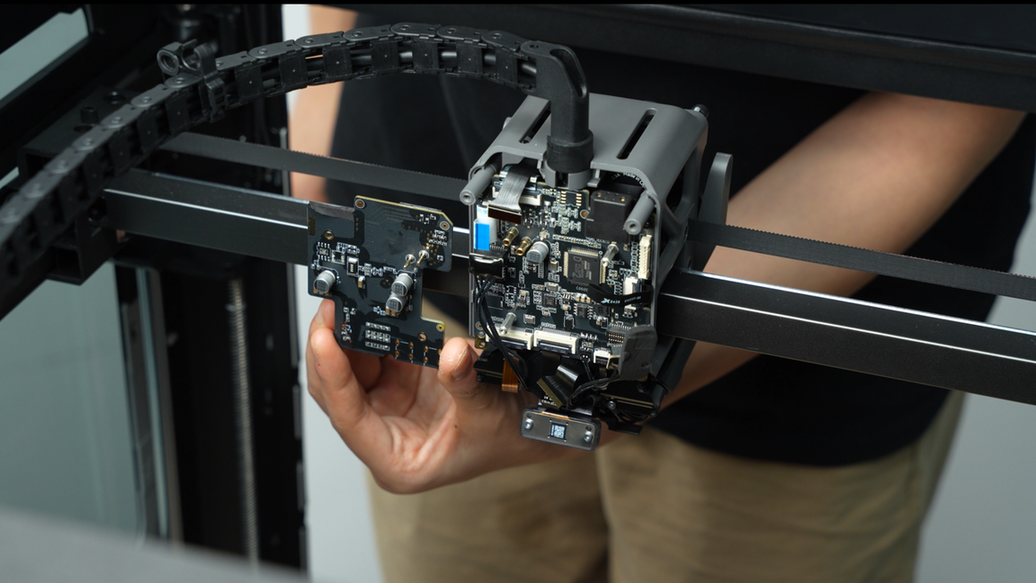

Mueva suavemente la placa de conexión del extrusor cerca del conector del motor de conmutación 2004 y retire con cuidado.
Paso 3: Retirar el buffer de filamento y la cubierta de la placa AP
- Retirar la cubierta de la placa AP

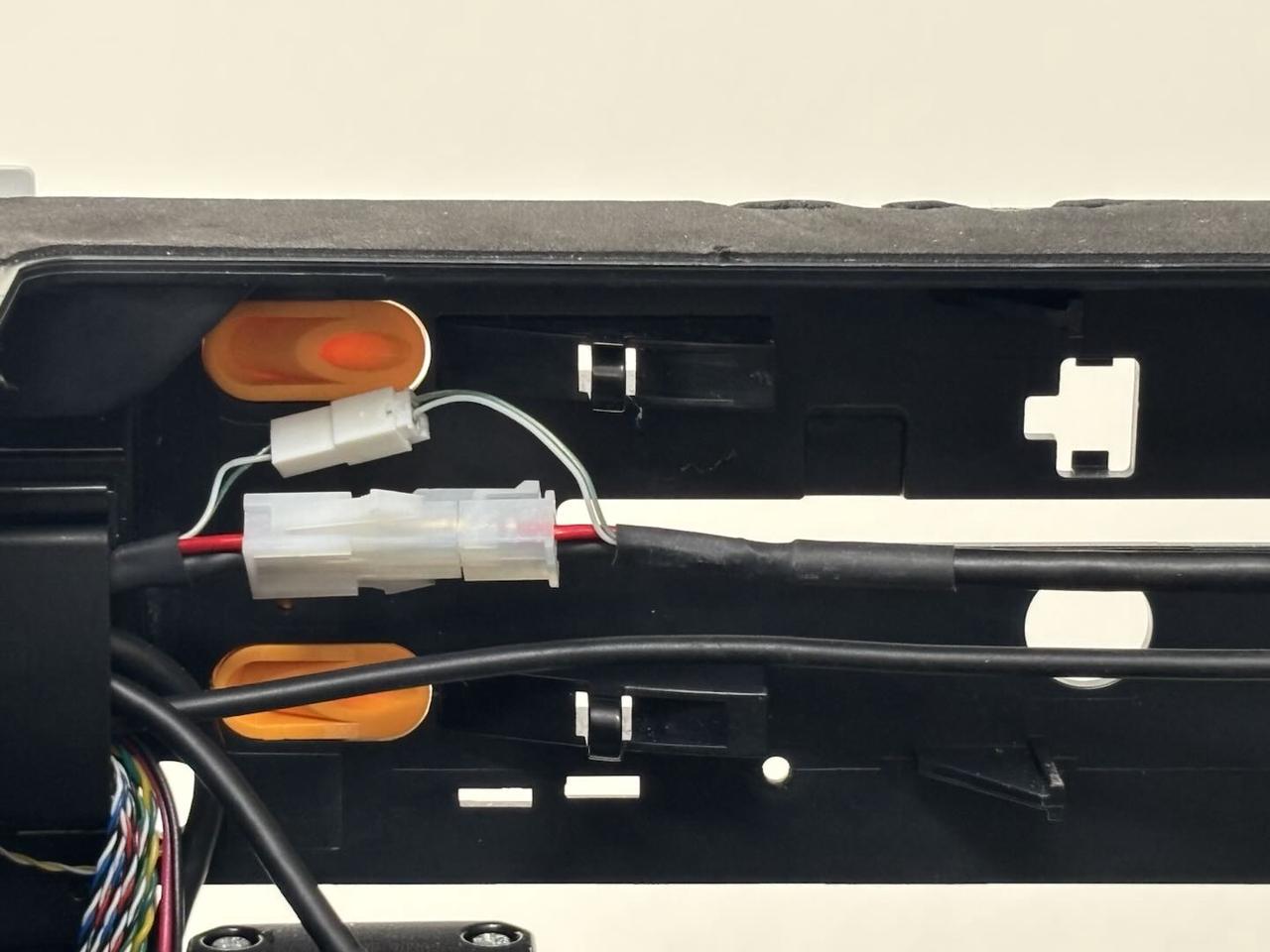

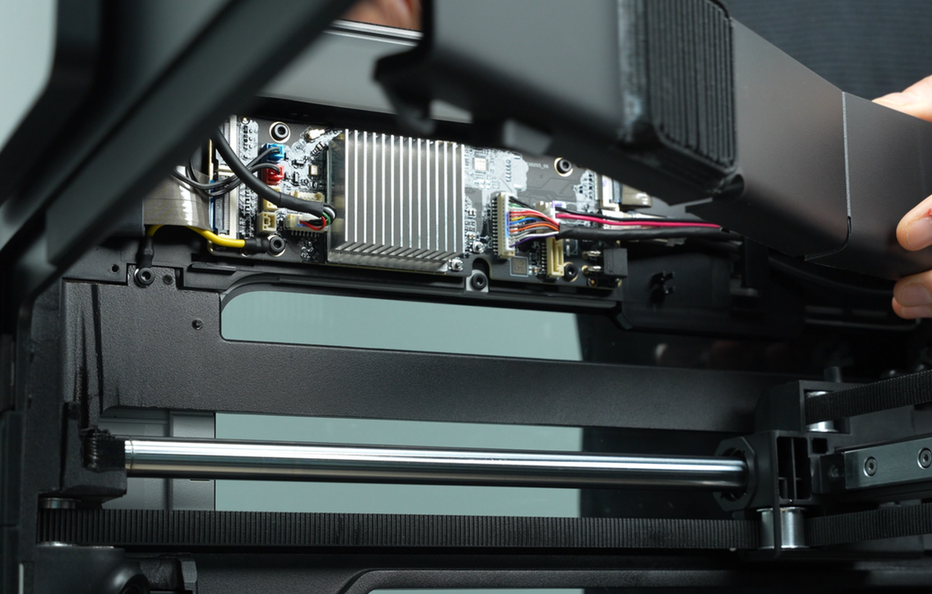

Dado que el cable MC-TH está cubierto detrás del buffer de filamento y la cubierta de la placa AP, primero deben retirarse.

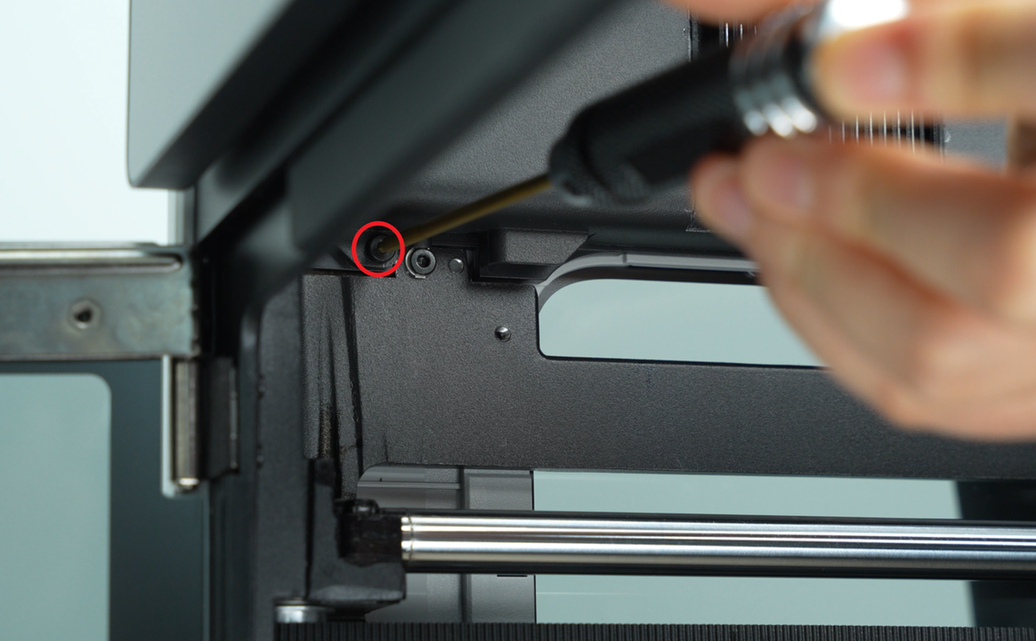

Use una llave Allen H2.0 para aflojar un tornillo de fijación (BT2.6x8).

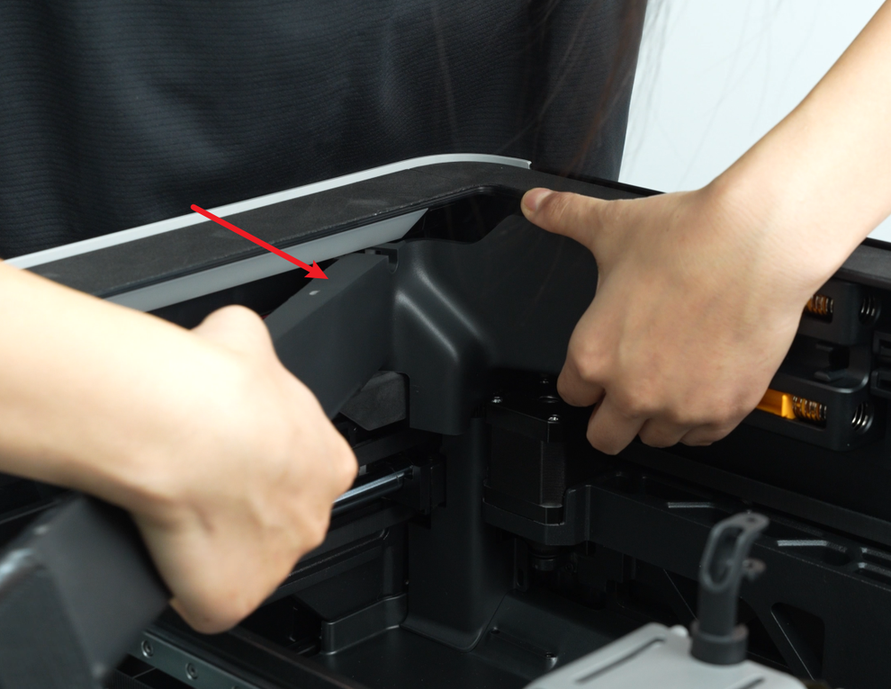

Luego retire la cubierta de la placa AP desde el lado cercano a la puerta frontal.
- Retirar el buffer de filamento
Puede consultar los pasos 2, 3, 4 y 5 de esta Wiki para instrucciones sobre cómo retirar el buffer de filamento: Reemplazar el buffer de filamento H2D
Paso 4: Desconectar cables en la placa TH

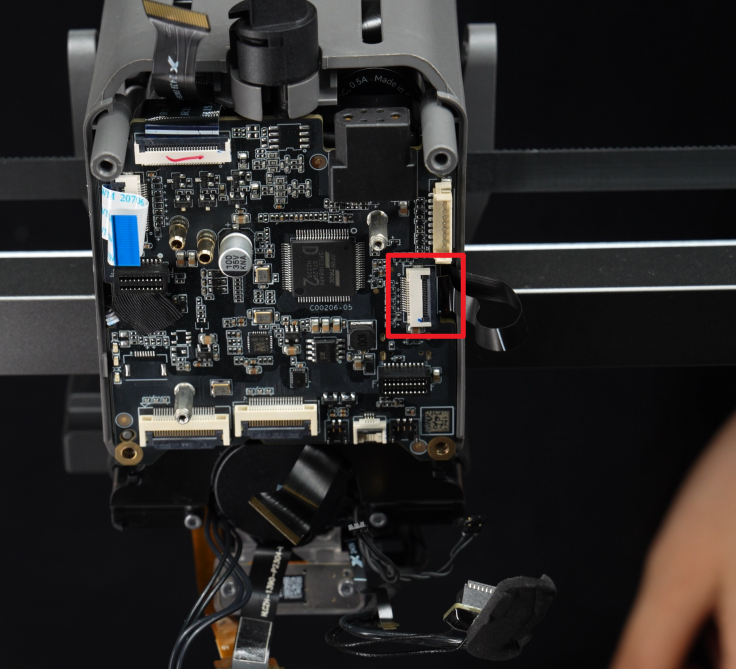

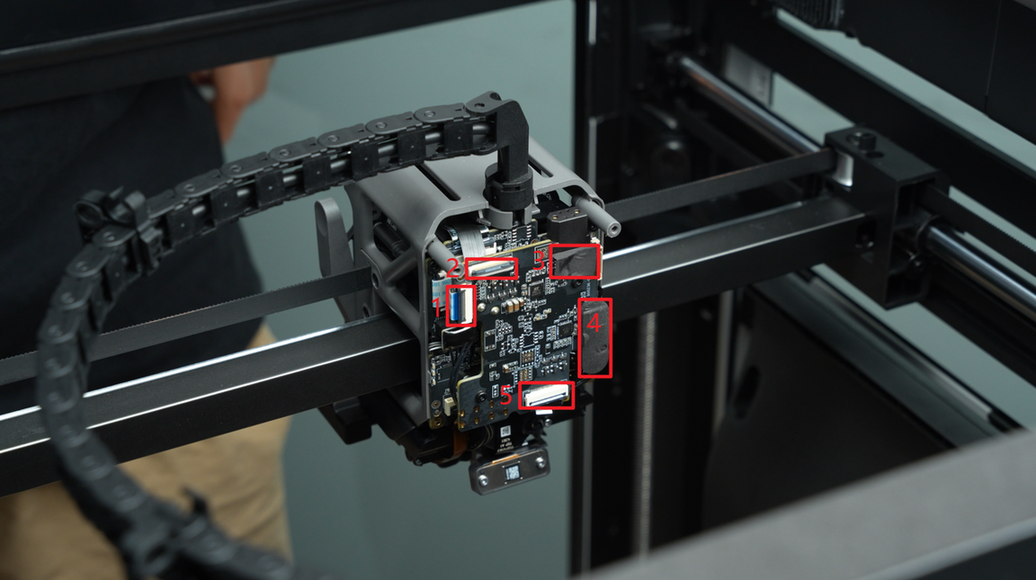

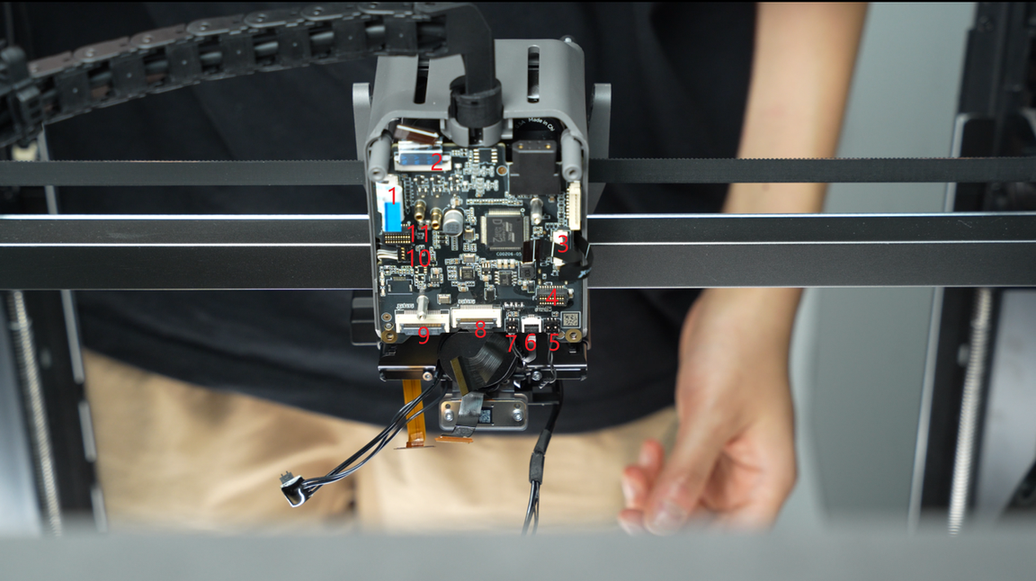

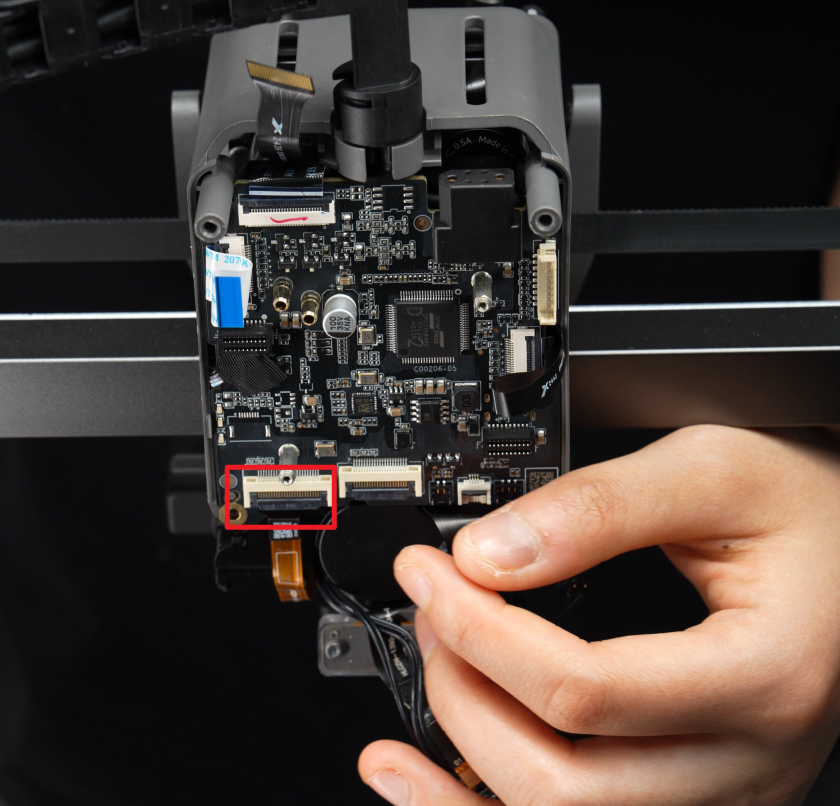

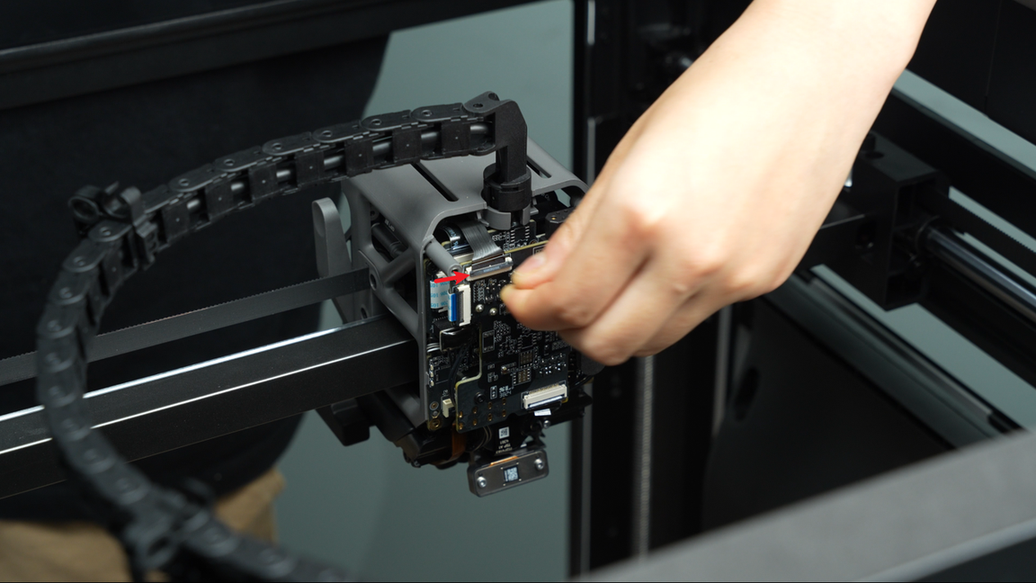

Desconecte todos los conectores en la placa TH en secuencia. Consulte las imágenes y tablas para los conectores de cable específicos y sus conexiones.
Existen tres tipos de conectores en la placa TH, y puedes utilizar métodos diferentes para desconectar según el tipo de conector.
-
Los conectores 1, 2, 3, 6, 8 y 9 están fijados mediante palancas. Desbloquea la palanca y retira el cable.
-
Los conectores 5, 7 y 10 están fijados desde el frente. Tira verticalmente hacia arriba en relación con la placa TH para desconectar la conexión.
-
Los conectores 4 y 11 están fijados mediante conectores. Tira directamente para desconectar.
- Nota: 4 - El montaje de calentamiento del hotend izquierdo ha sido retirado en "Paso 2".
Los pasos detallados para desconectar los cables de la placa TH son los siguientes:
Pasos detallados:

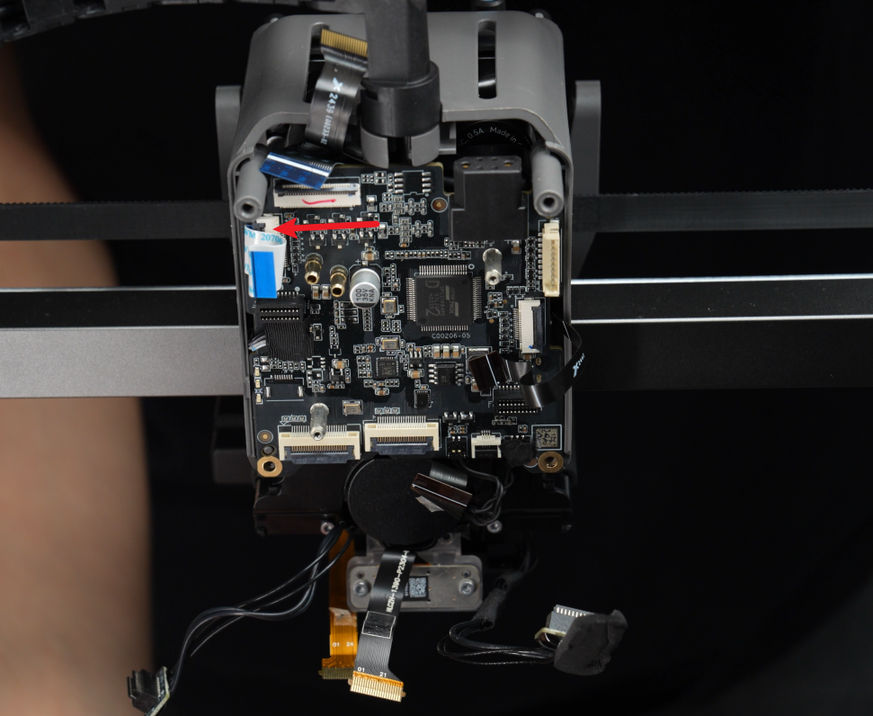

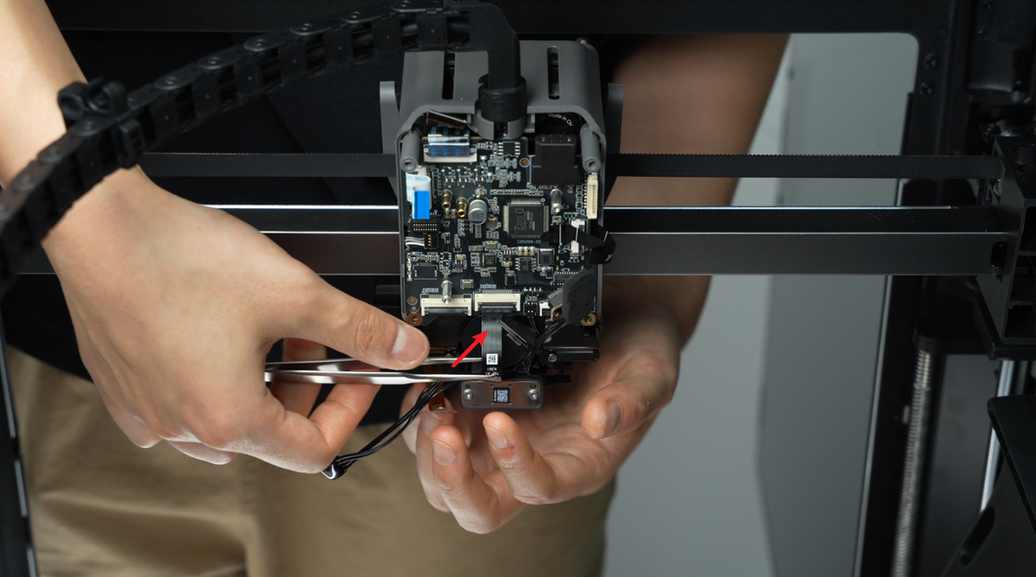

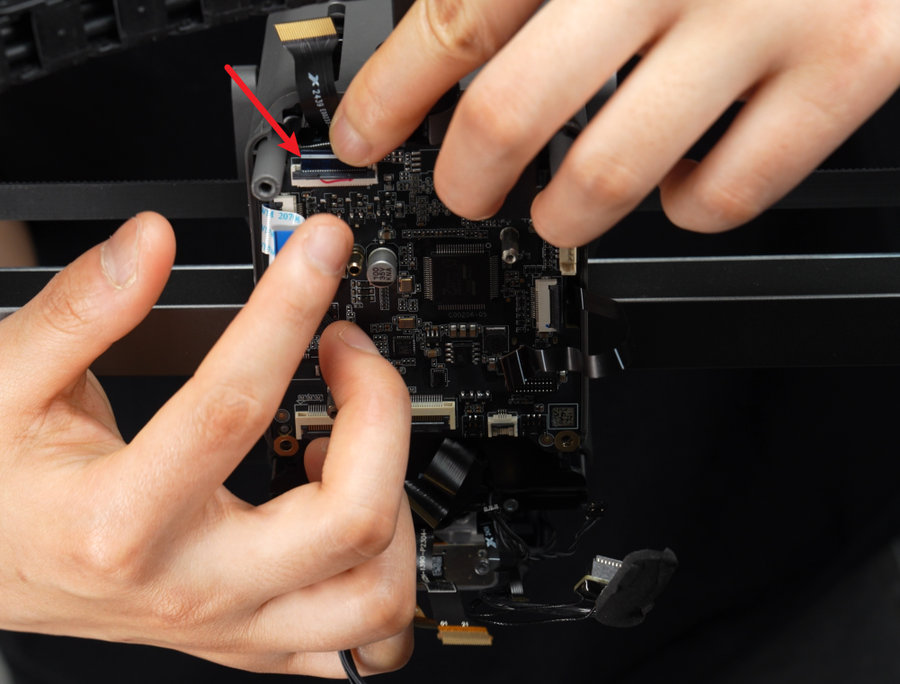

- Desconectar el cable del montaje de calentamiento del hotend derecho (N.º 11). Desbloquear la palanca del cable FPC del sensor del cabezal (N.º 3) y retirar el cable.

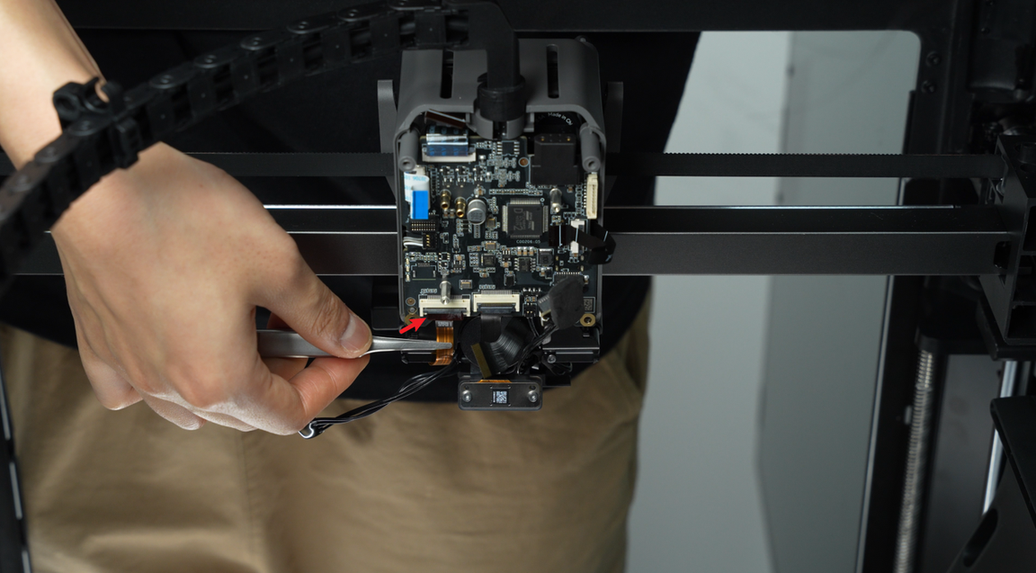

- Utiliza pinzas para retirar la cinta adhesiva del cable FPC de la cámara del cabezal (N.º 9) y de la cámara de boquilla (N.º 8). Desbloquear la palanca y retirar los cables FPC.

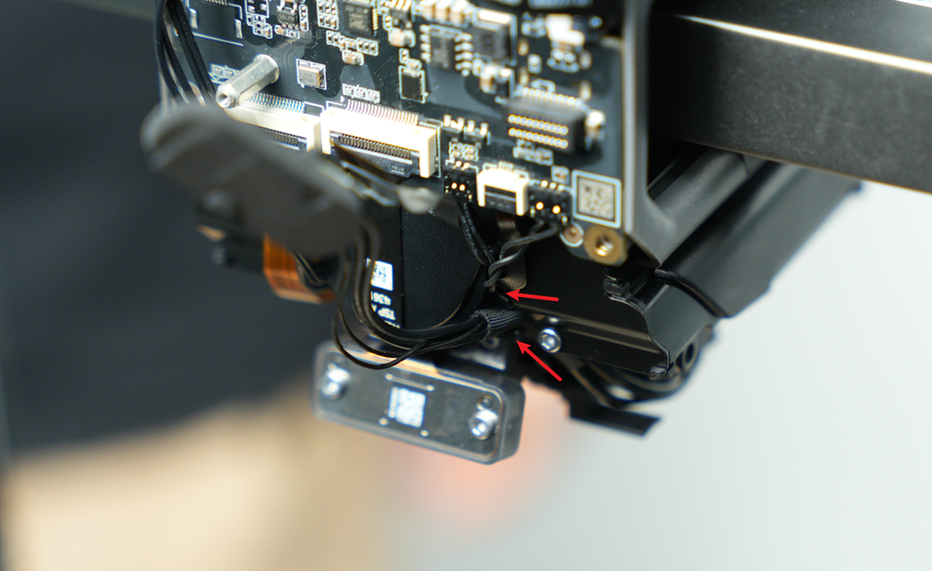

- Como se muestra en la figura, hay dos canales de cables en las flechas. El canal de cables grande en la flecha inferior se utiliza para almacenar los cables del componente de calentamiento del hotend izquierdo, y el canal de cables pequeño en la flecha superior se utiliza para organizar los cables del conector de la bobina de corriente de eddy izquierda, del conector de la bobina de corriente de eddy derecha y del conector del sensor de efecto Hall de elevación. Antes de desconectar estos tres conectores pequeños, debes retirar los cables de los dos canales de cables en secuencia para aumentar la longitud de los cables y facilitar la desconexión.
Retirar los cables de los dos canales de cables en el siguiente orden:

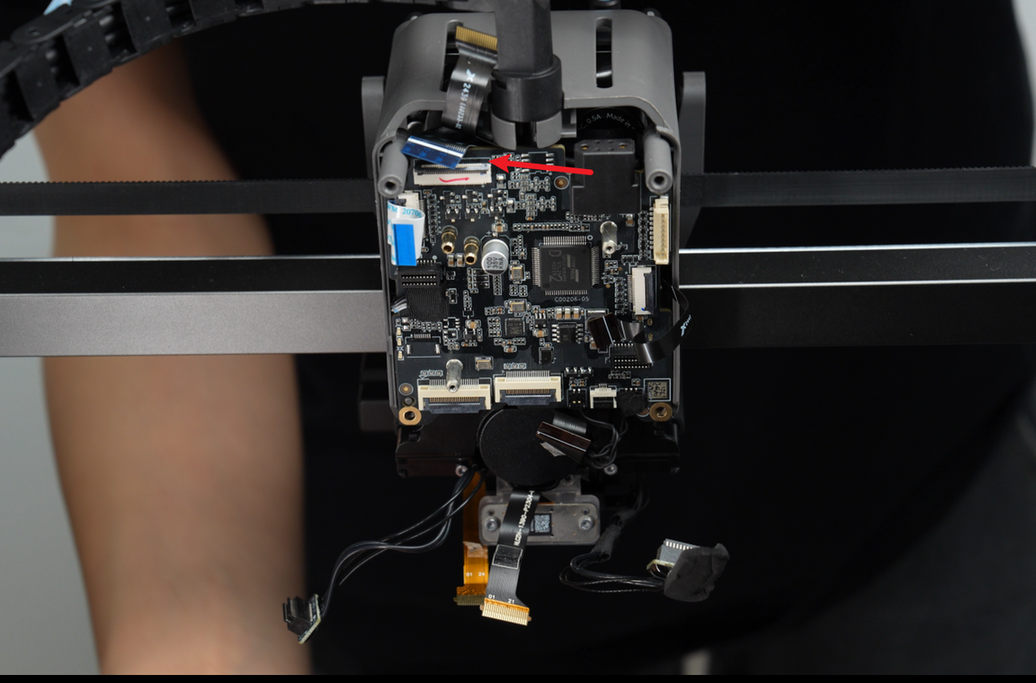

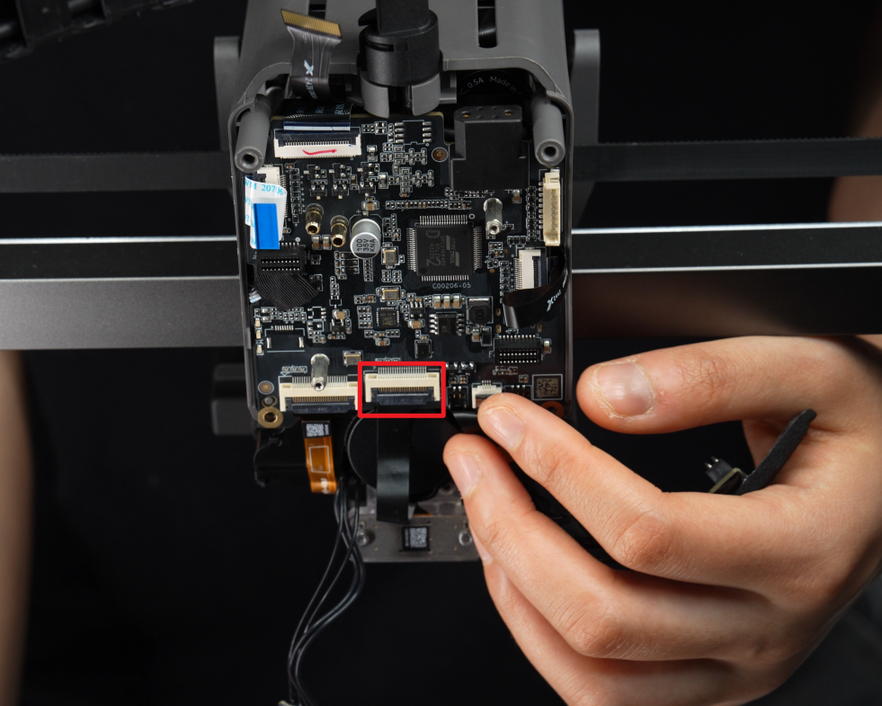

- Desbloquear las palancas de la interfaz FPC y de la interfaz del motor servo extrusor 3513 (N.º 2). Retirar el cable FPC y colocarlo en la mesa (conservarlo seguro para la instalación posterior). Retirar el cable del motor servo extrusor 3513 de la palanca.
Paso 5: Retirar la placa TH
Utiliza una llave Allen H2.0 para retirar los dos tornillos de fijación (BT2.6x8).

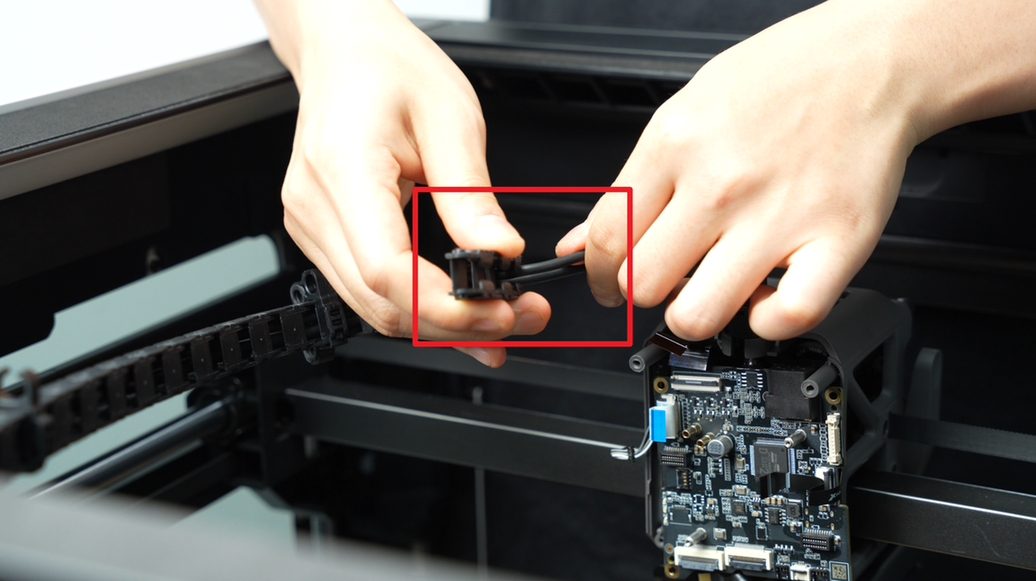

Desconectar la cadena de cables de la base de la cadena de cables;
Y retirar el cable MC-TH y el cable USB-C de la cadena de cables.

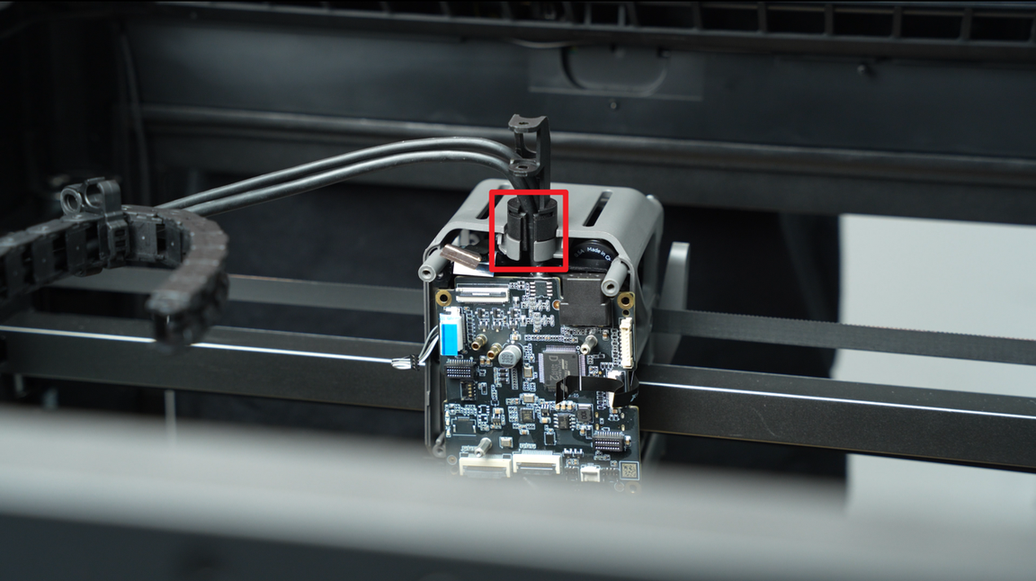

Girar la base de la cadena de cables para alinear la muesca con la muesca en la carcasa media del cabezal.

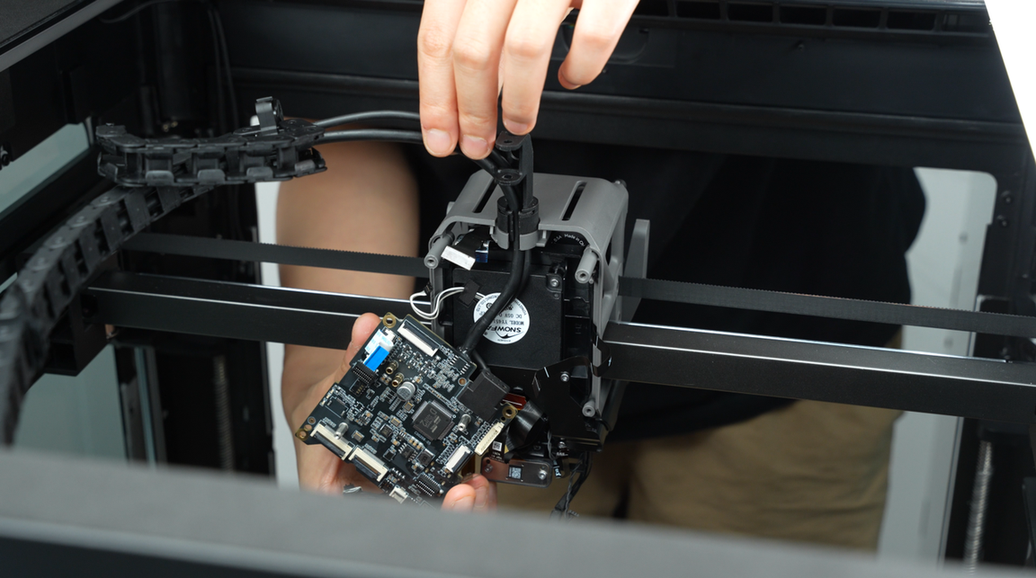

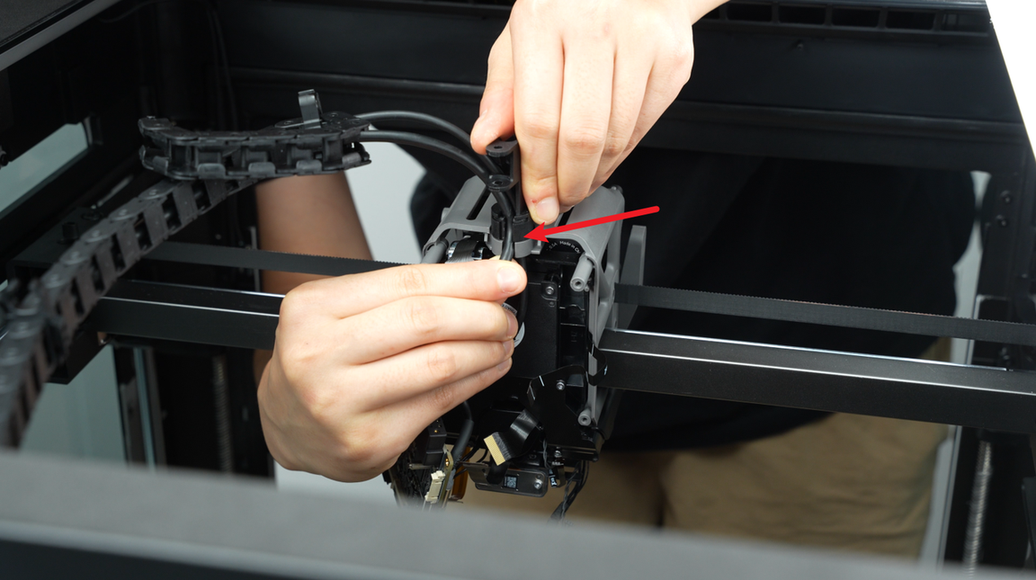

Tirar ligeramente hacia abajo la placa TH y retirar los cables MC-TH y USB-C de la muesca.

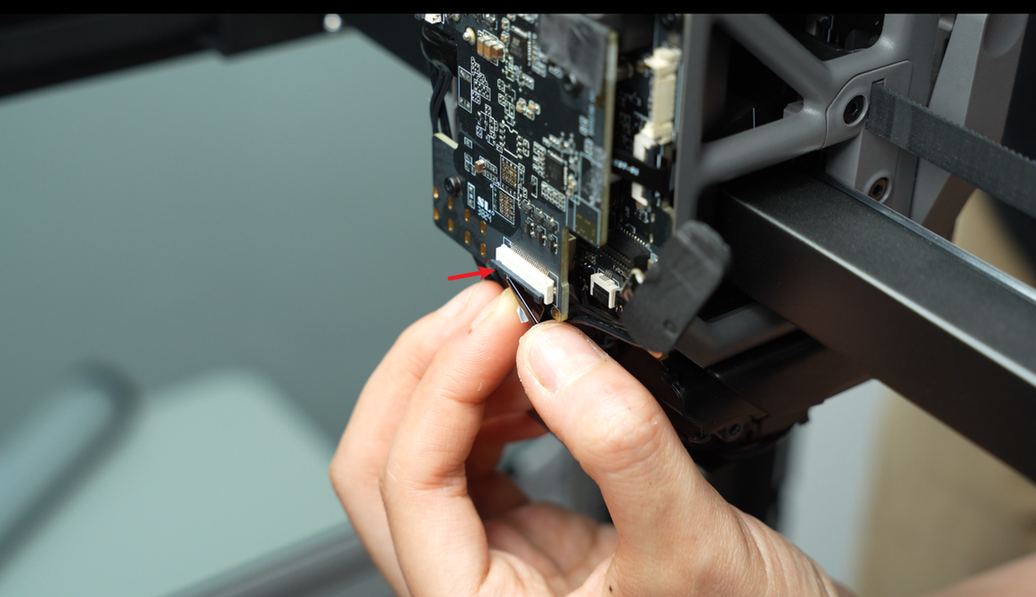

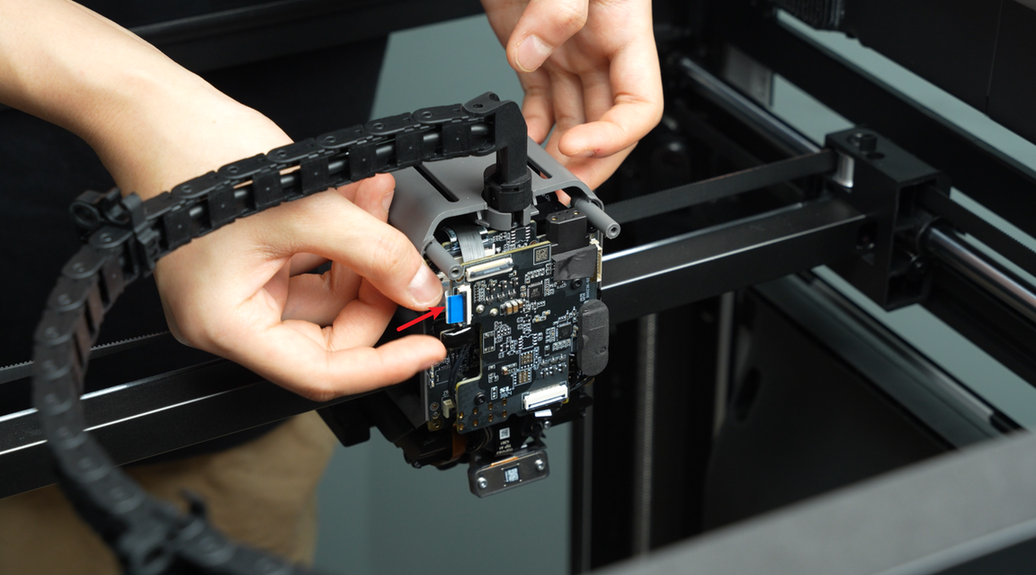

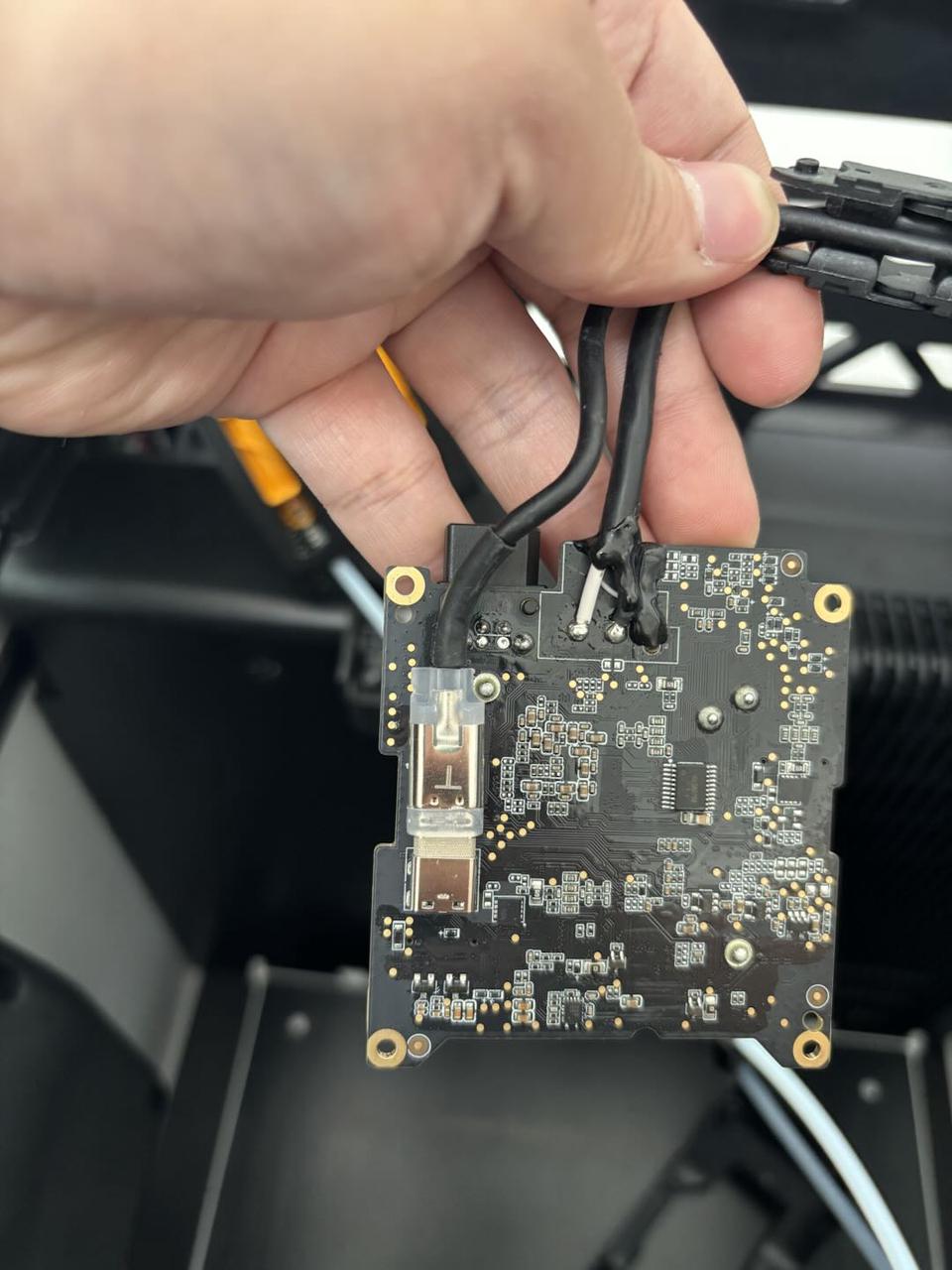

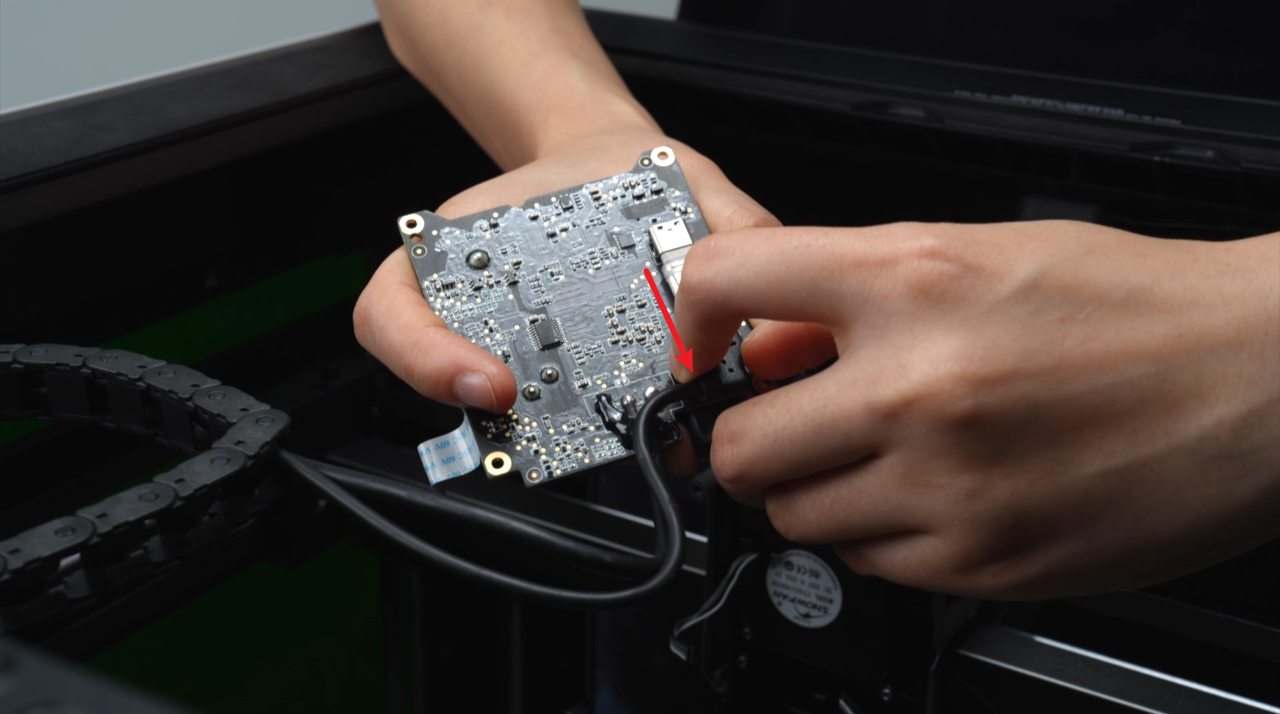

Desconectar el cable USB-C de la placa TH.

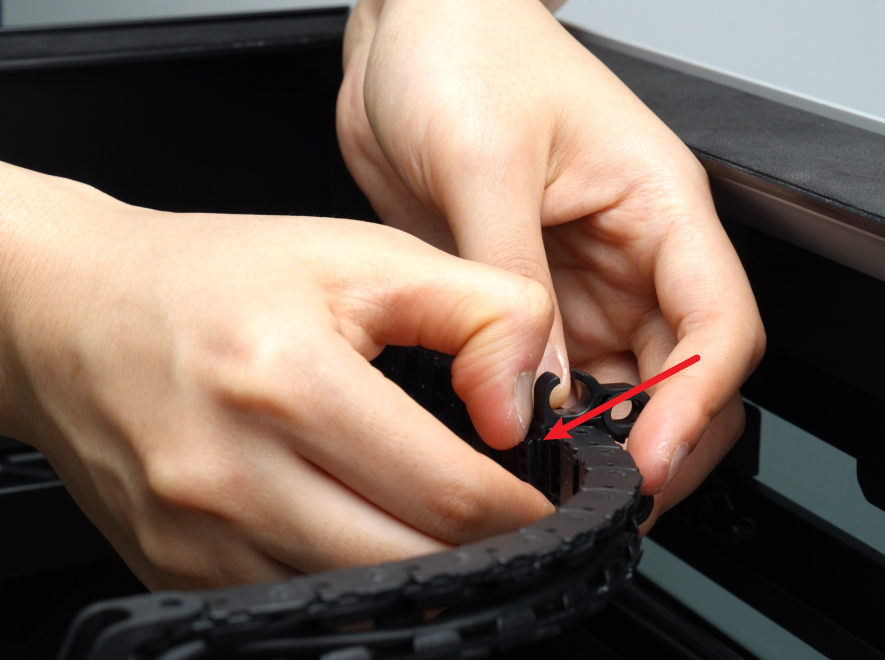

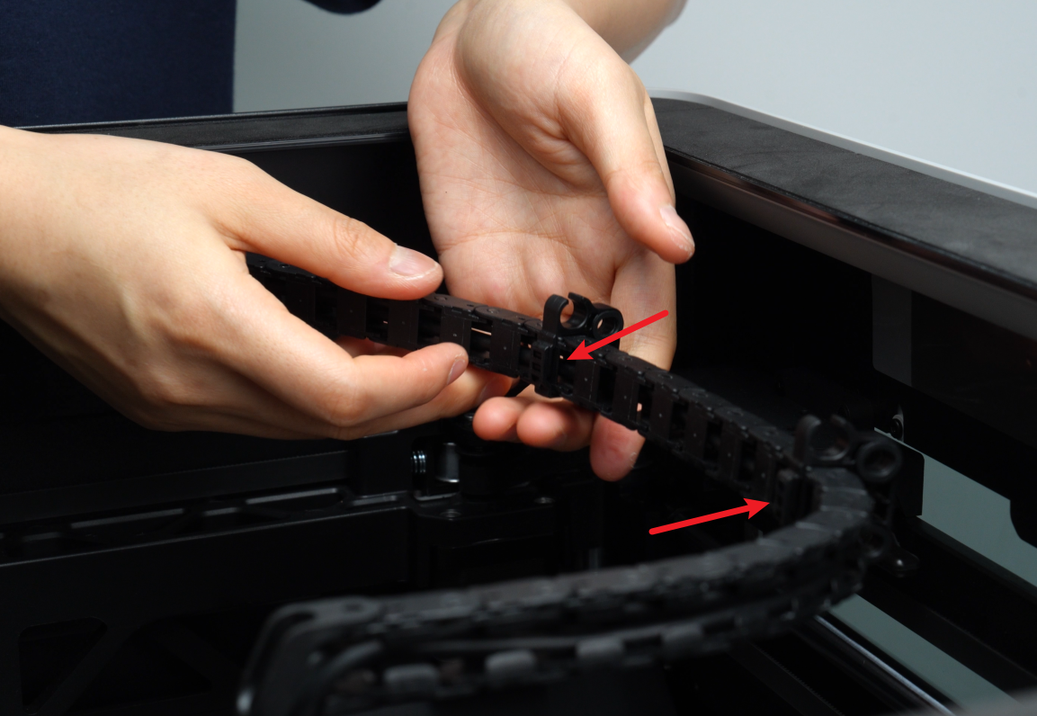

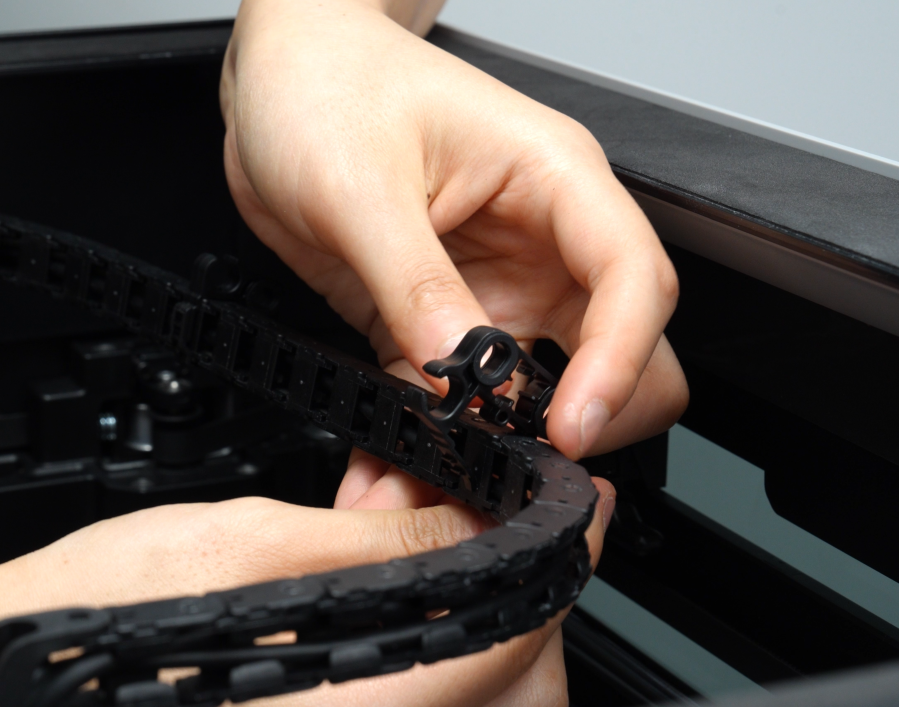

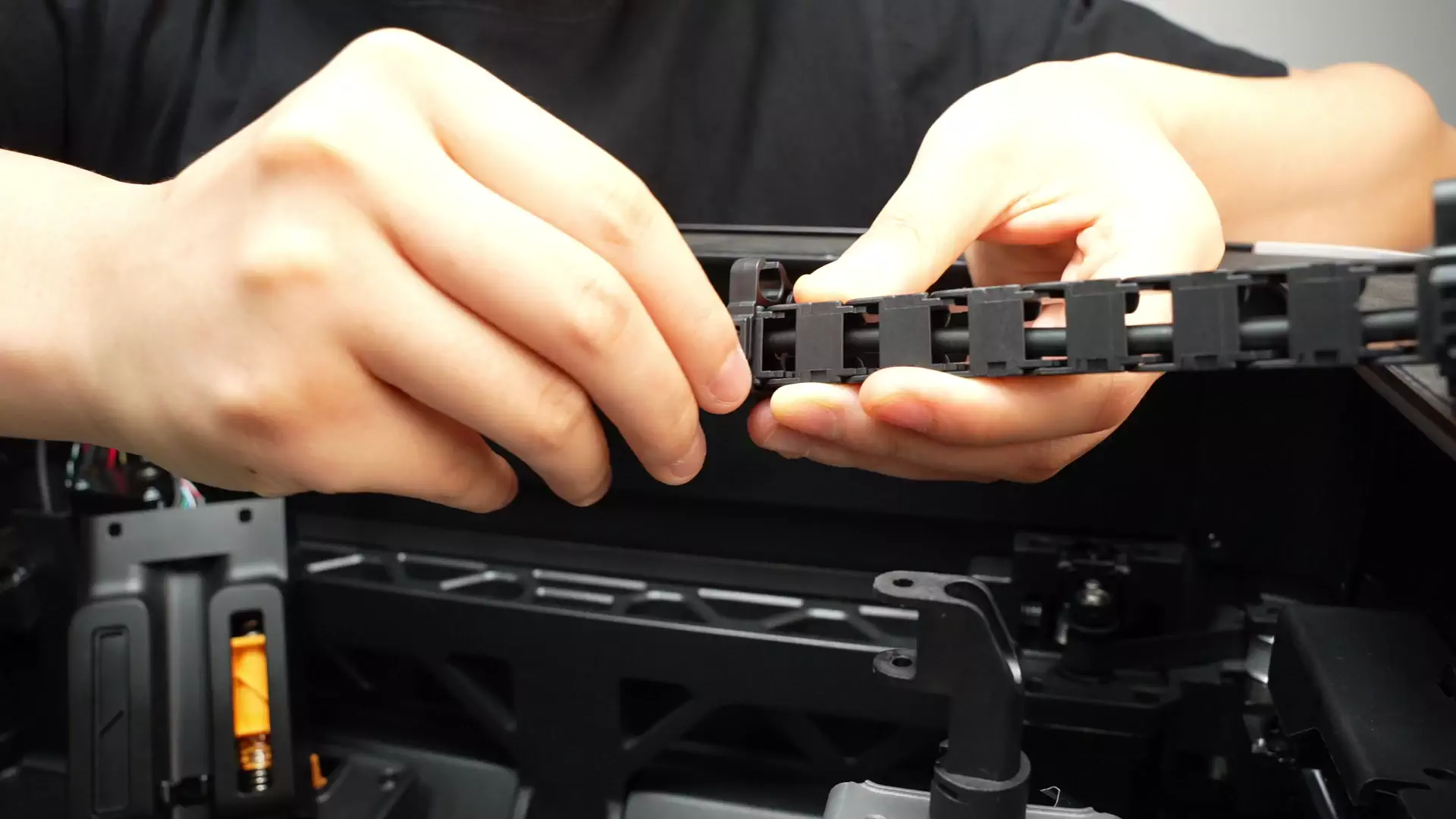

Desbloquear las dos palancas de la cadena de cables (ubicadas en los enlaces 8 y 18, contando desde el lado del cabezal).

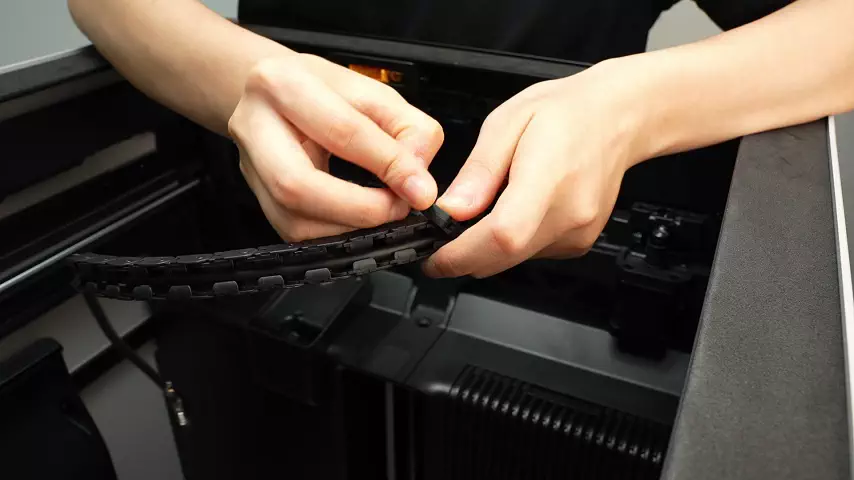

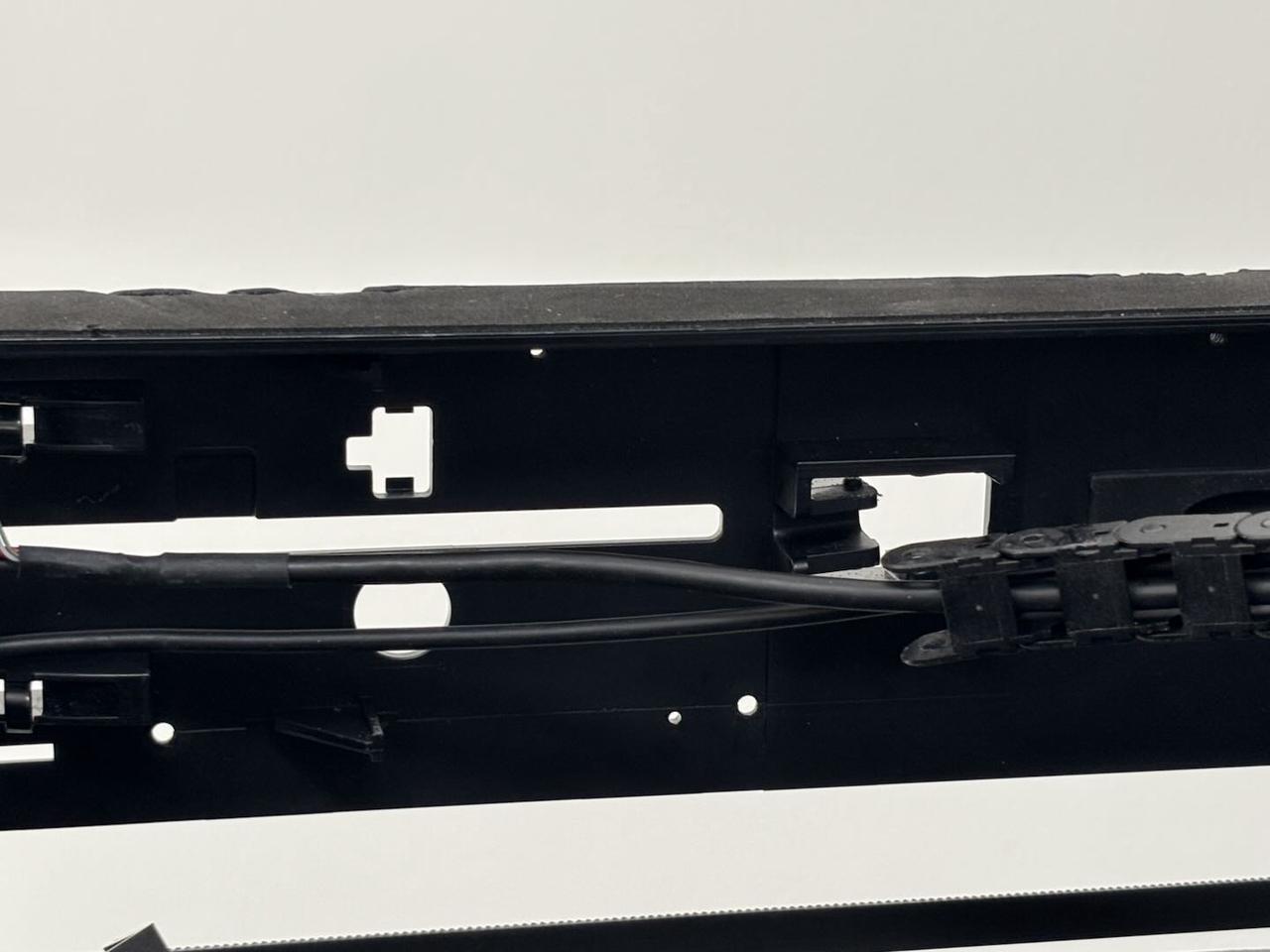

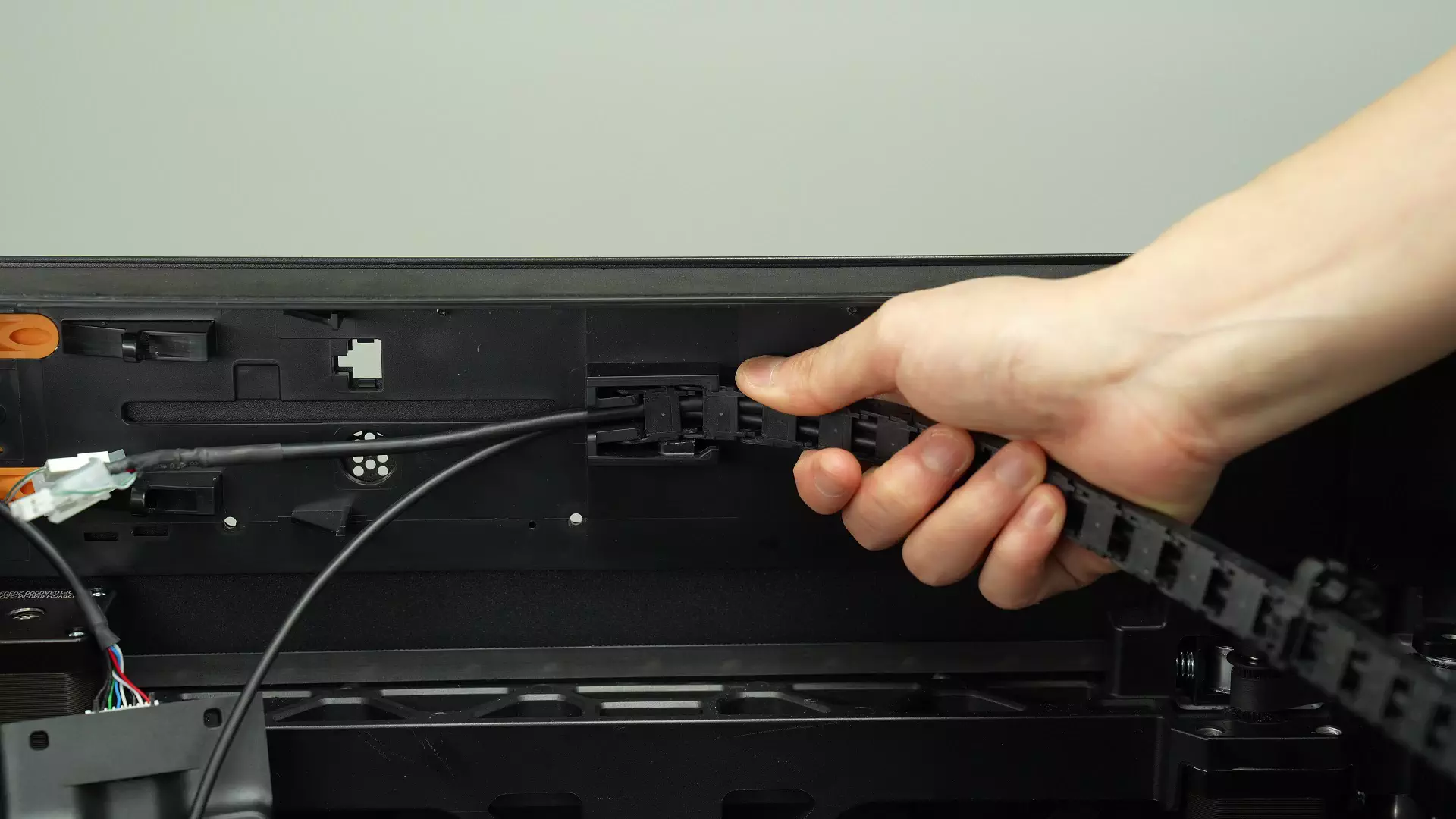

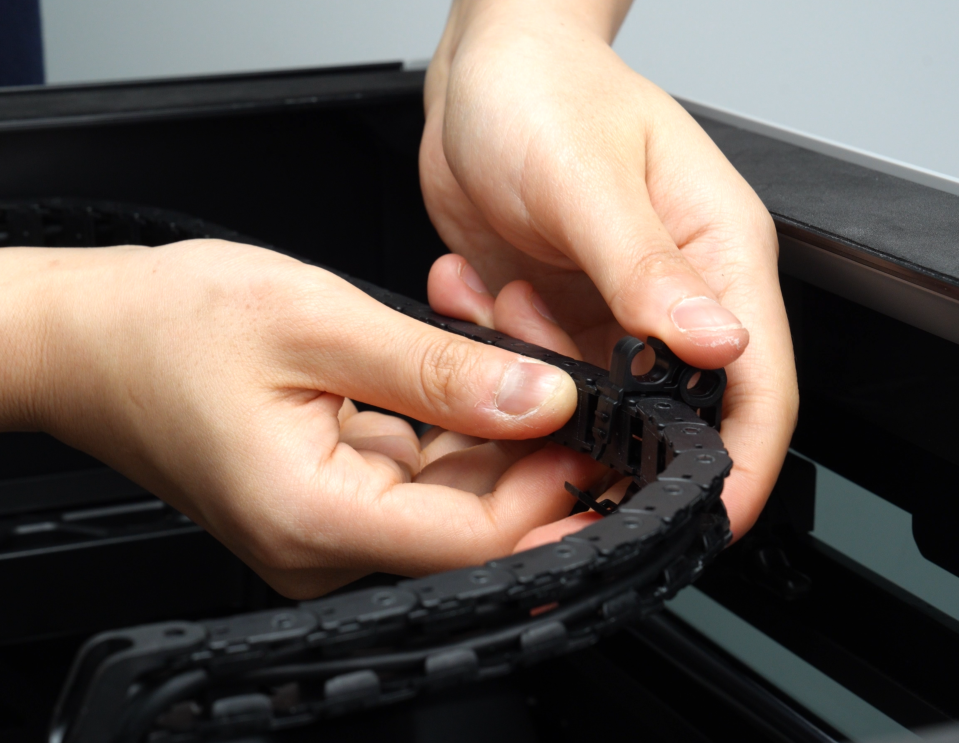

Desconectar la cadena de cables de la cubierta superior de la impresora y retirar el cable MC-TH.

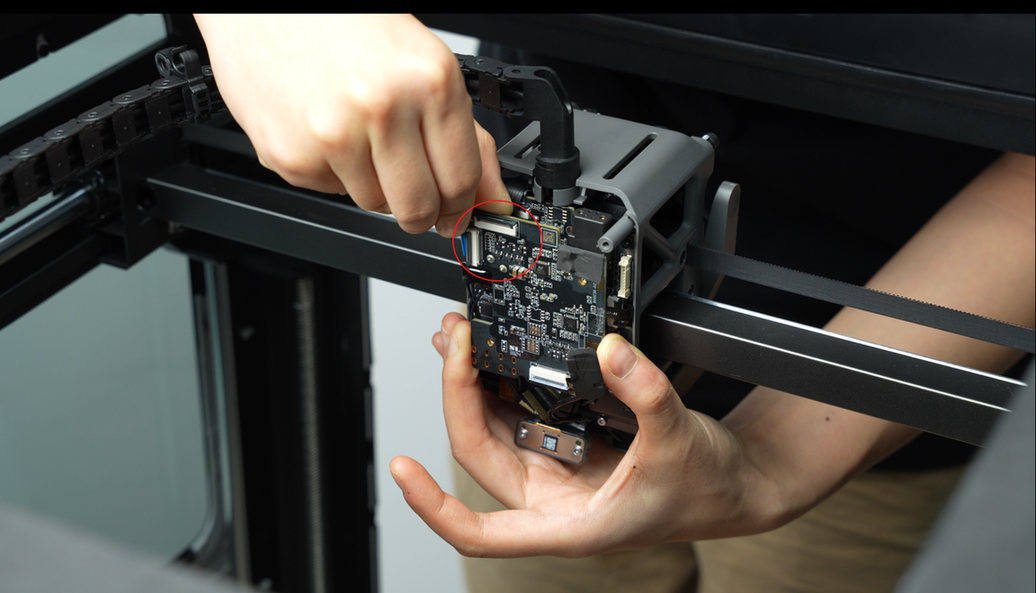

Presionar la palanca del cable MC-TH para desconectarlo del cable de la placa MC y retirar la placa TH.
Retirar el cable USB-C y el cable MC-TH de la cadena de cables. Al completar este paso, tendrás separados el cable USB-C, la placa TH y la cadena de cables.
Instalar la placa de conexión del extrusor/placa TH/cable FPC
Paso 1: Instalar la placa TH

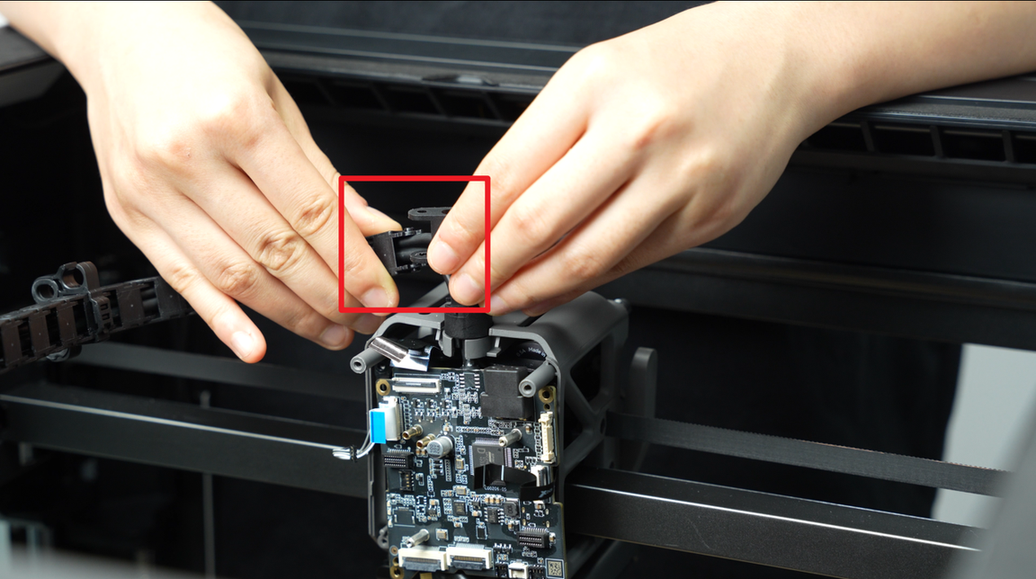

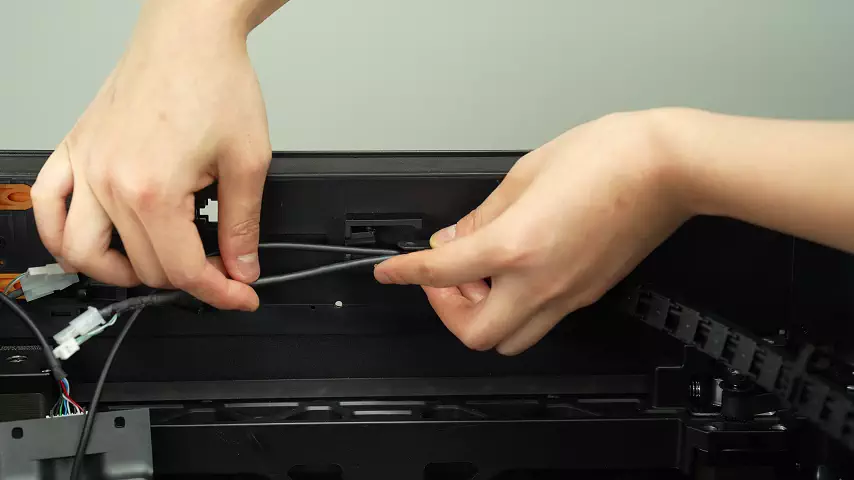

- Conectar la nueva placa TH al cable de la placa MC y asegurar el cable en la cadena de cables. Reconectar la cadena de cables a la cubierta superior.
- Conectar el cable USB-C a la placa TH.
Nota: Asegúrate de que la forma de "T" quede hacia afuera!

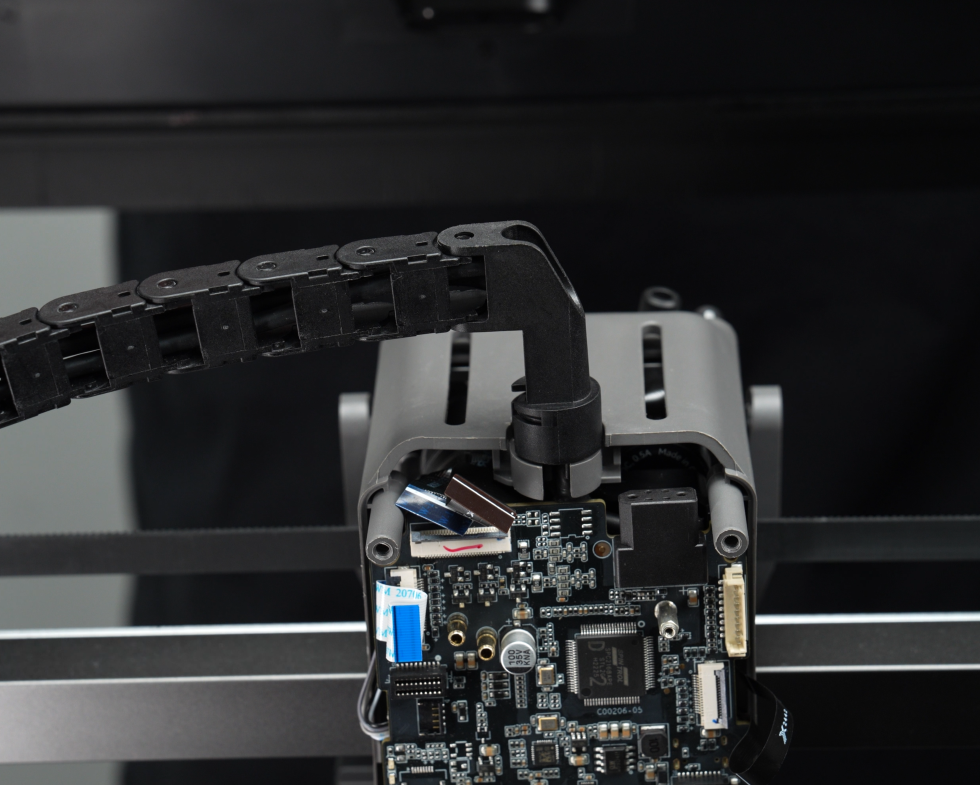

- Girar la base de la cadena de cables para alinear la muesca con la muesca de la carcasa media del cabezal. Encajar los cables MC-TH y USB-C en la base de la cadena de cables y en la carcasa media del cabezal. Puedes encajar primero el cable más delgado (cable USB-C), luego el cable más grueso (cable MC-TH).

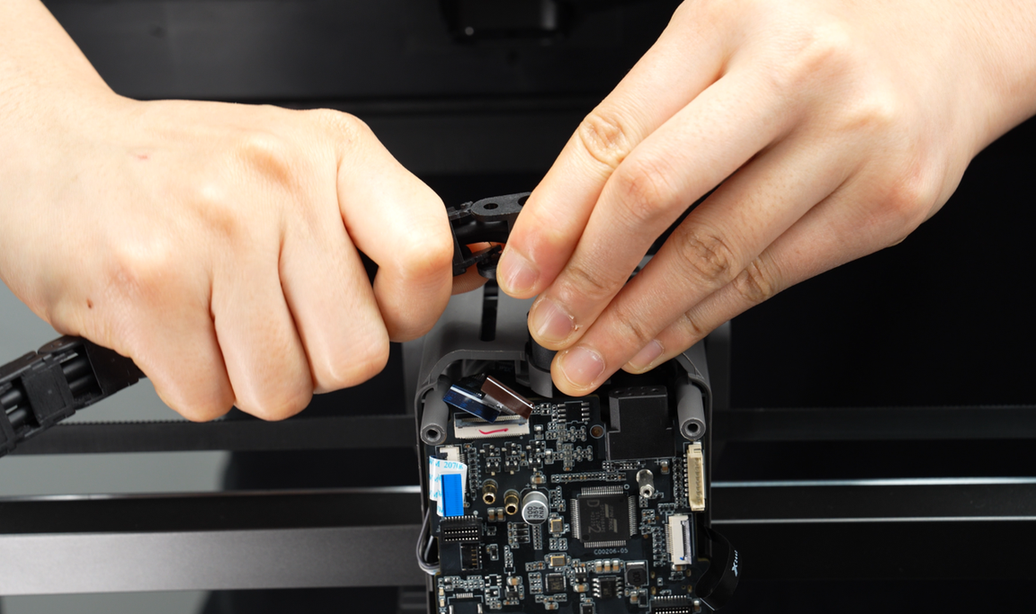

- Reconectar la cadena de cables a la base de la cadena de cables y reatar las palancas (en los enlaces 8 y 18, contando desde el lado del cabezal).

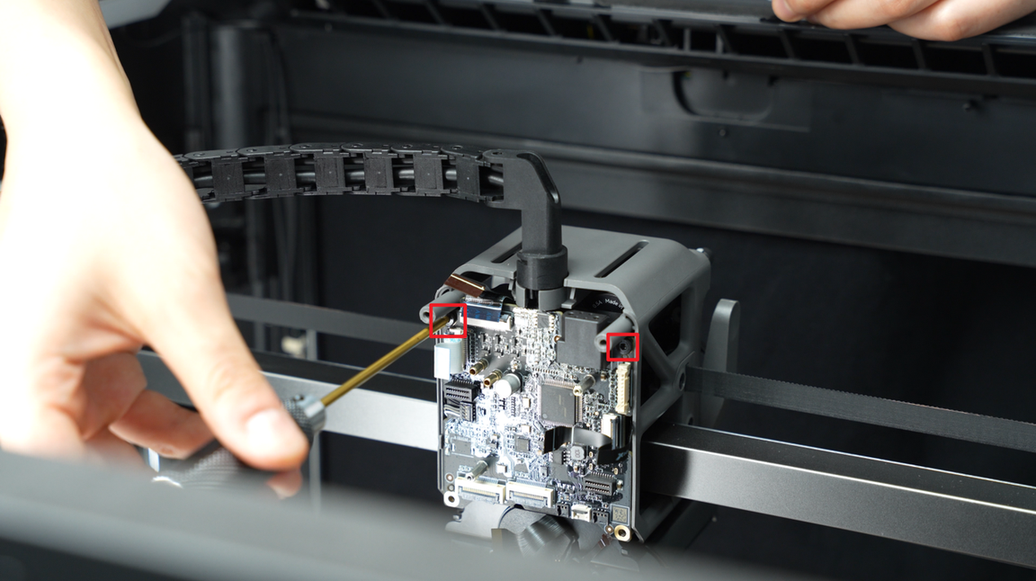

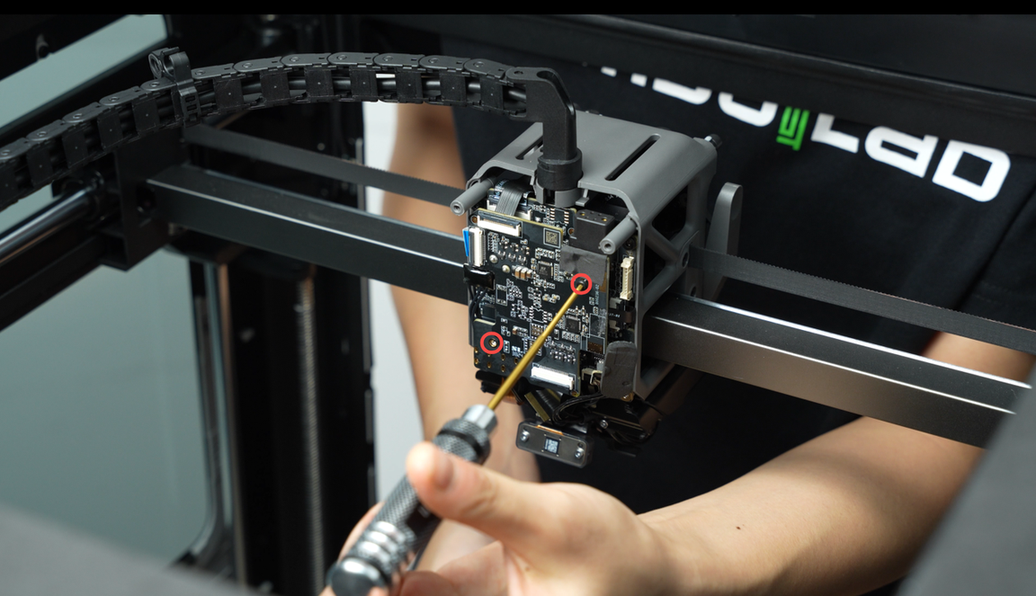

- Alinear la placa TH con los agujeros de tornillo en el cabezal. Utiliza una llave Allen H2.0 para apretar los 2 tornillos de fijación (BT2.6x8).
Nota: Antes de apretar los tornillos, asegúrate de que no haya cables atrapados debajo de la placa TH.
Verifica los siguientes cables:
De arriba abajo y de izquierda a derecha, los cables que deben verificarse en secuencia son: motor de conmutación 2004, motor servo extrusor 3513, ventilador de refrigeración del hotend, conector de la placa de conexión del extrusor, cable FPC del sensor del cabezal, cámara del cabezal, cámara de boquilla, bobinas de corriente de eddy izquierda y derecha, sensor de efecto Hall de elevación y cable del motor de elevación 2004, montajes de calentamiento del hotend izquierdo y derecho.
Paso 2: Reconectar cables
Reconectar todos los cables a la placa TH en secuencia. Consulta las imágenes y tablas para los conectores de cable específicos y sus métodos de conexión.

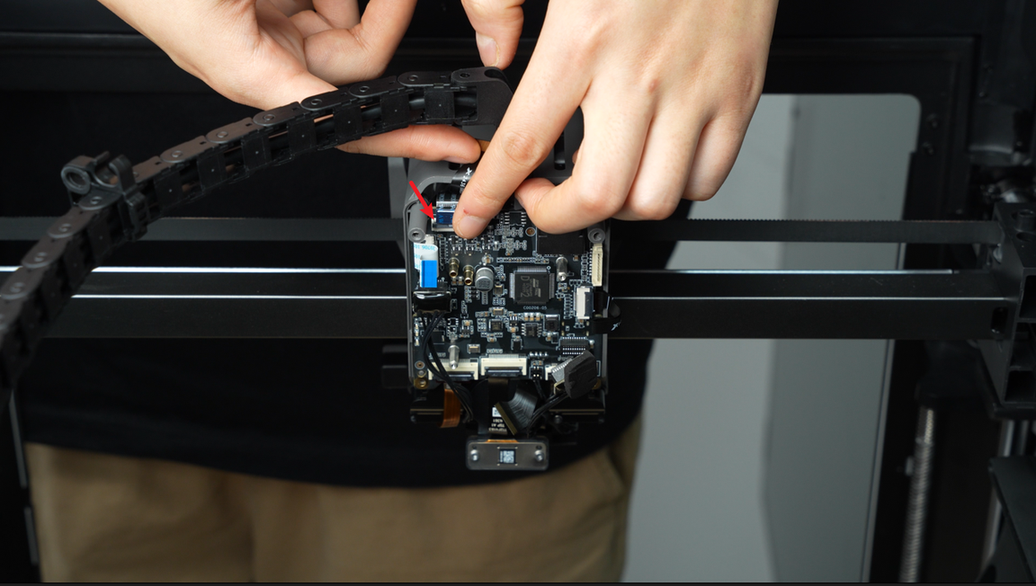

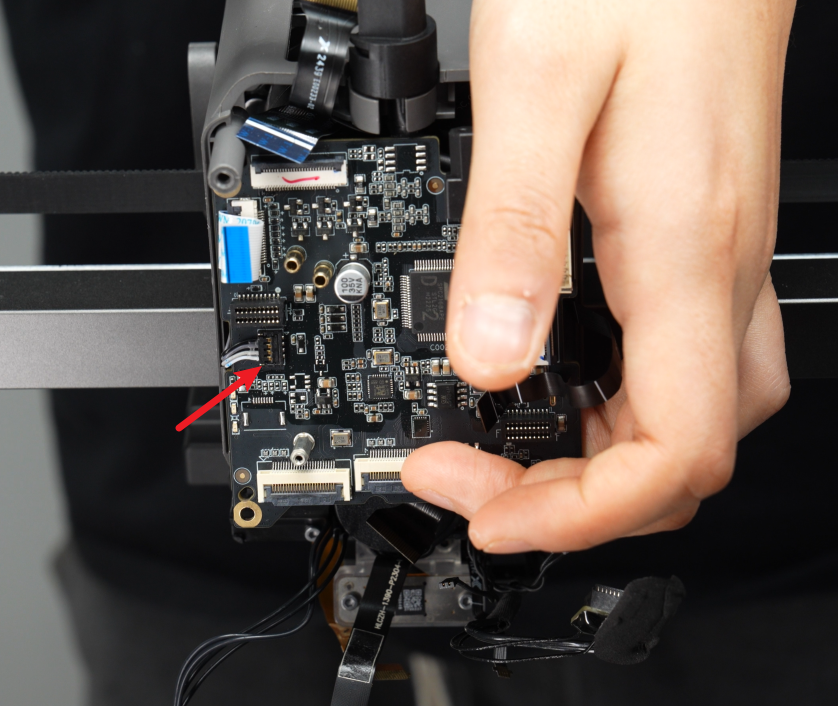

- Nota: Los conectores N.º 1, 2, 3, 6, 8, 9 están fijados mediante palancas. Debes insertar el cable en la interfaz de la placa TH y apretar la palanca después de que el cable esté completamente insertado;
N.º 1 - Cable FPC
N.º 2 - Motor servo extrusor 3513
N.º 3 - Cable FPC del sensor del cabezal
N.º 6 - Sensor de efecto Hall de elevación
N.º 8 - Cámara de boquilla
N.º 9 - Cámara del cabezal

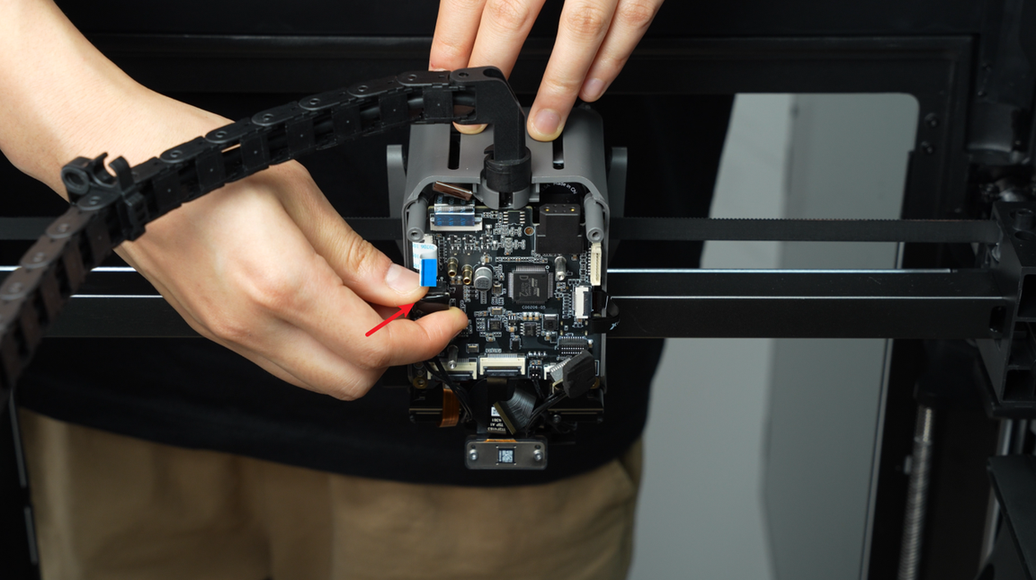

Reconectar los cables FPC de la cámara del cabezal y de la cámara de boquilla. Utiliza pinzas para asegurar los cables de nuevo en el cabezal.

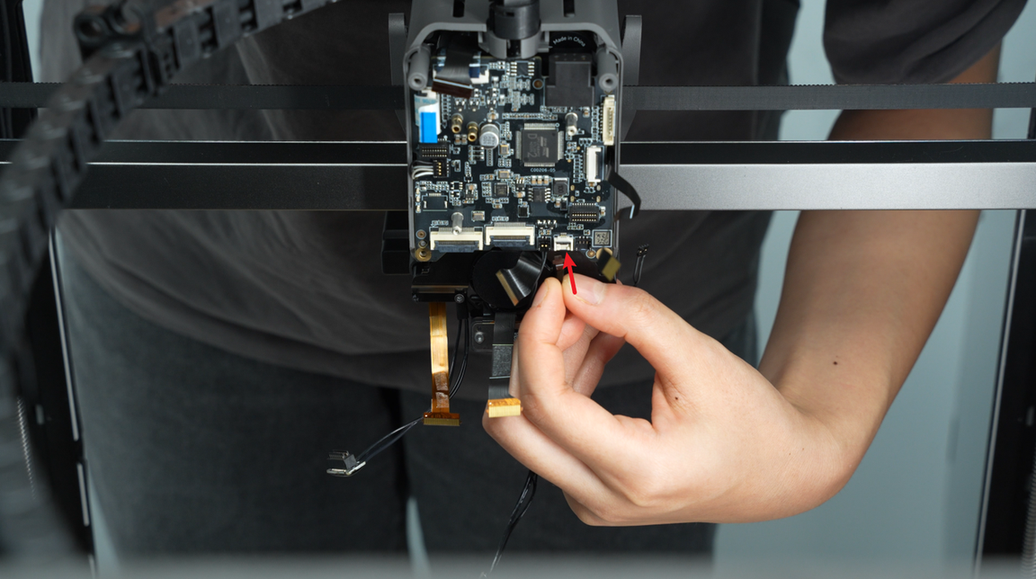

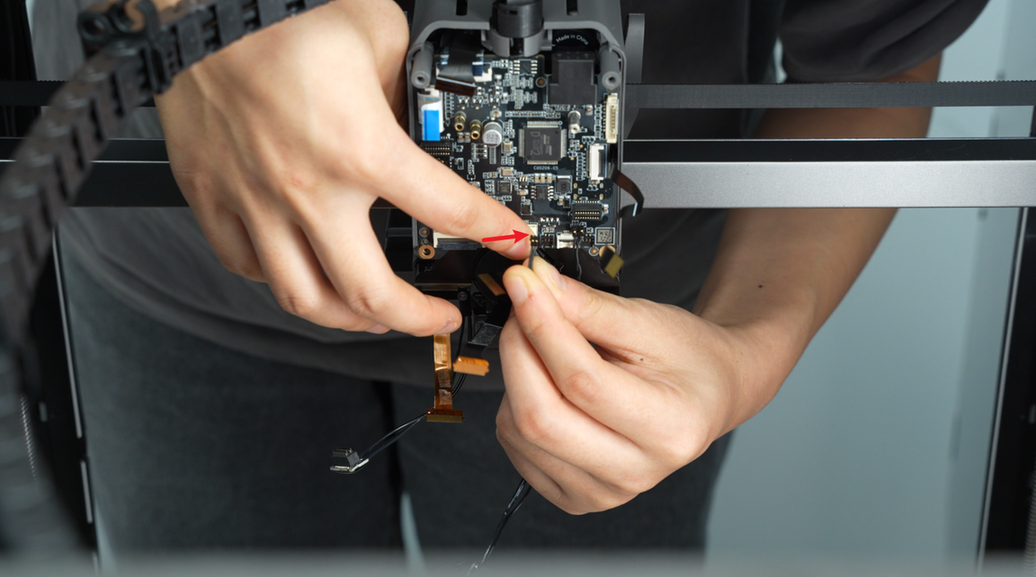

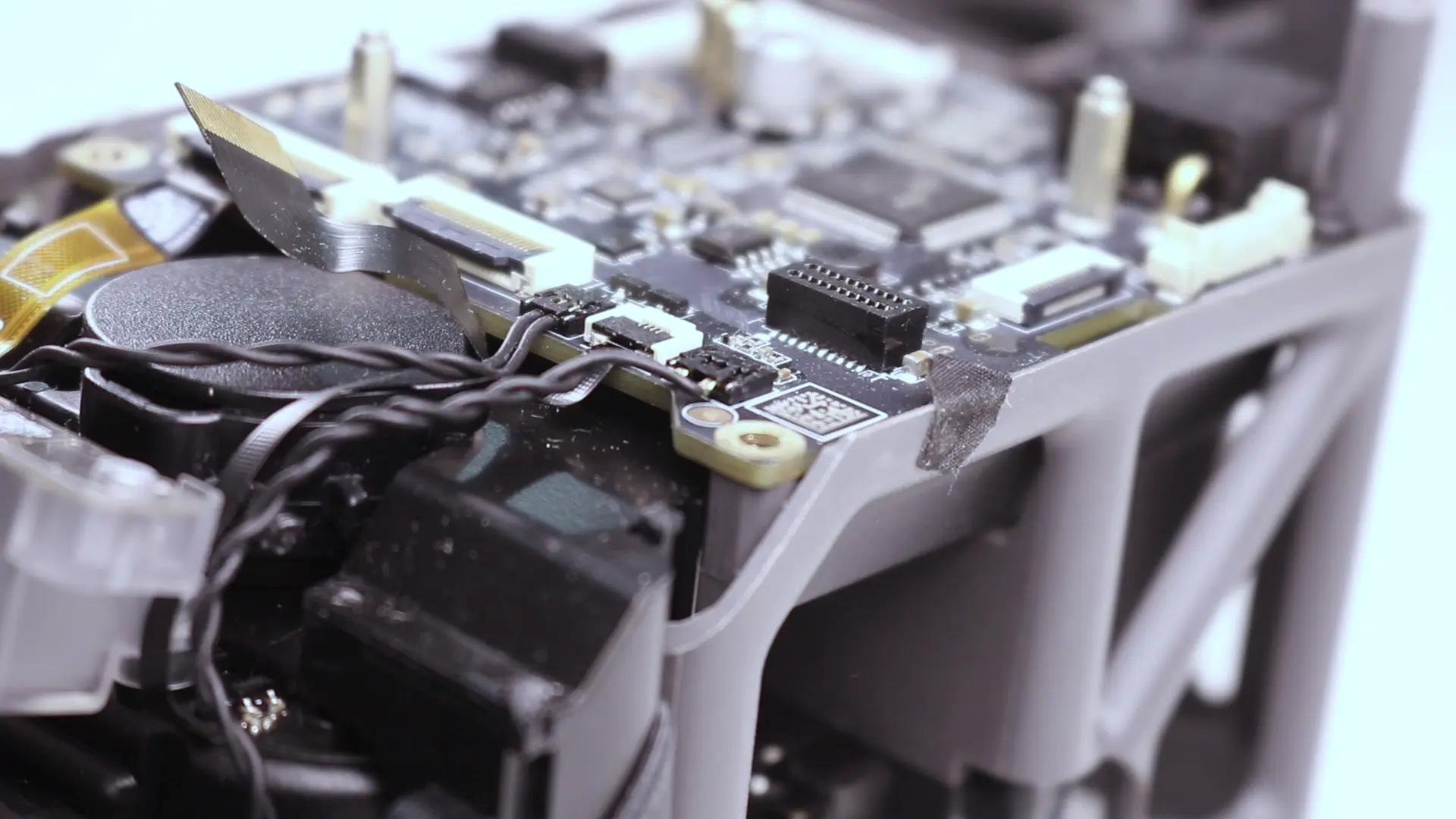

- Los conectores N.º 5, 7 y 10 están fijados desde el frente. Asegúrate de que el lado metálico del conector quede hacia arriba, alinea el conector con la interfaz y presiona hacia abajo para desconectar.
N.º 10 - Ventilador de refrigeración del hotend
N.º 5 - Bobina de corriente de eddy izquierda
N.º 7 - Bobina de corriente de eddy derecha
- Los conectores No. 4 y 11 están asegurados con encabezados. Alinee el encabezado con el conector e introdúzcalo directamente, asegurándose de que esté completamente encajado.
Introduzca los cables en el clip de cables:
Como se muestra en la figura, hay 2 canales de cables en las flechas. El canal de cables grande en la flecha inferior se utiliza para almacenar el cable del conjunto de calentamiento del hotend izquierdo, y el canal de cables pequeño en la flecha superior se utiliza para organizar los cables del conector de bobina de corriente eddy izquierda, conector de bobina de corriente eddy derecha y conector de elevación de hall. Puede reconectar estos 3 conectores a la placa TH y luego reintroducir los cables en el canal de cables pequeño.
El orden de introducción de los cables es:
Paso 3: Instalar el buffer de filamento y la cubierta de la placa AP
- Instalar el buffer de filamento:
Puede consultar esta Wiki para obtener instrucciones: Reemplazar el buffer de filamento H2D
- Instalar la cubierta de la placa AP:

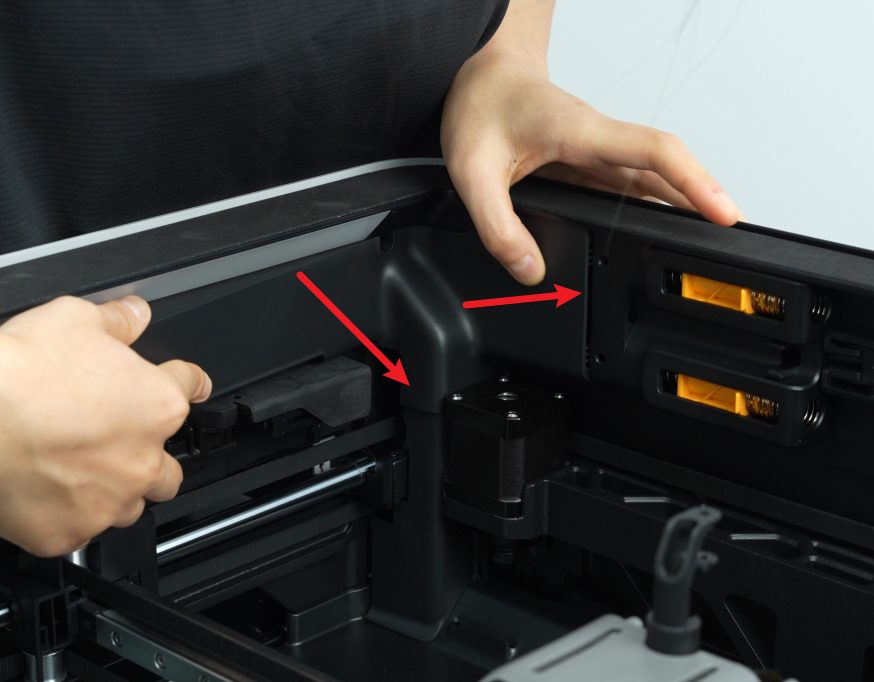

Primero, encaje la cubierta de la placa AP desde el lado cercano a la parte trasera de la impresora, presione las 2 zonas indicadas por las flechas para que queden en su lugar, alineadas con el buffer de filamento en el lado derecho y alineadas con la cubierta de cables en la parte inferior, y luego apriete un tornillo de fijación (BT2.6x8) con una llave Allen H2.0.
Paso 4: Instalar la placa de conexión del extrusor
- Alinee las lengüetas de la placa de conexión del extrusor con las ranuras de la placa TH.
- Instale la placa de conexión del extrusor y apriete los 2 tornillos de fijación (M1.6x4) utilizando una llave Allen H1.5.

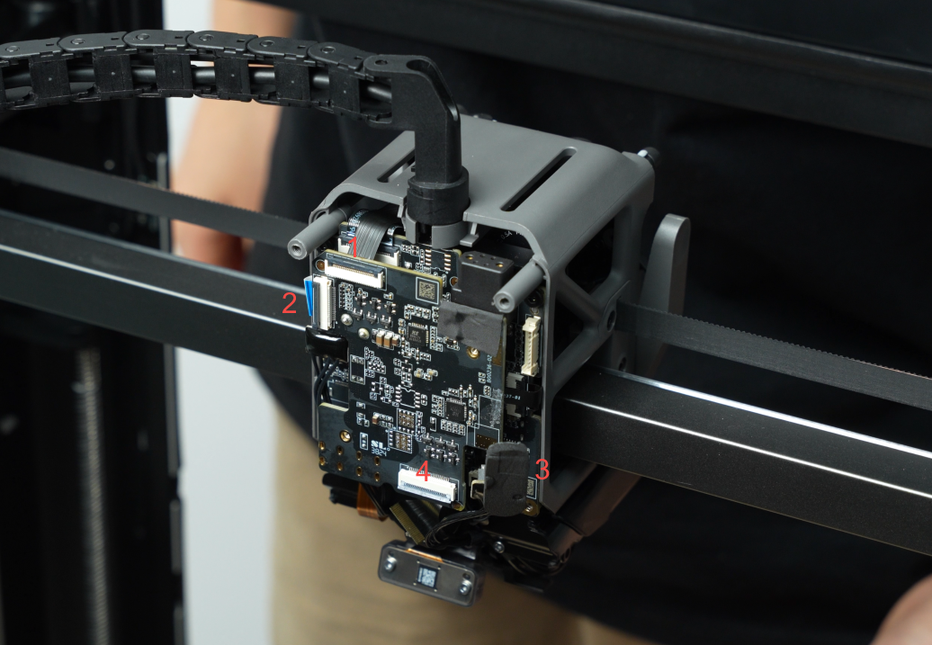

- Reconecte los siguientes cables a la placa de conexión del extrusor:
Nombre del cable correspondiente al número en la imagen:
- Cable FPC
- Cable del motor de conmutación 2004
- Cable del ventilador de capa (debe conectarse en el Paso 5)
- Cable del conjunto de calentamiento del hotend izquierdo
- Cable del motor de elevación 2004
Pasos detallados:
- Conecte el conjunto de calentamiento del hotend izquierdo a la placa TH. Introduzca el encabezado en el conector de la placa TH y asegure la espuma sobre la placa de conexión del extrusor.
- Para los Números 1, 2 y 5, estos conectores están fijados con hebillas. Debe introducir el cable en la interfaz de la placa de conexión del extrusor y luego apretar la hebilla después de que el cable esté completamente insertado;
NOTA: Número 3 - El conector del ventilador de capa se conectará en el "Paso 5".
Paso 5: Instalar el ventilador de capa y el conducto de aire
Puede consultar esta Wiki para obtener instrucciones: Cómo reemplazar el ventilador de capa H2D
Verificar la funcionalidad
Comprobar las luces indicadoras de la placa de control
Estado normal: La luz indicadora de la placa TH permanece encendida (superior y media) y parpadea rápidamente (inferior).
Antes de apretar todos los tornillos, puede instalar temporalmente la cubierta o dejarla sin colocar (teniendo cuidado con la seguridad eléctrica y operando con la alimentación desconectada). Luego encienda para verificar si las luces indicadoras funcionan correctamente. Si las luces son normales, apriete los tornillos para evitar retrabajo.
https://public-cdn.bblmw.com/wiki/H2D/TH1.mp4
Conecte el cable de alimentación y encienda la impresora. Inicie una impresión y verifique si hay errores.
Conecte la fuente de alimentación, encienda la impresora e inicie una impresión para verificar si puede imprimir con éxito.
Si encuentra algún problema, primero revise sus pasos y verifique todas las conexiones para intentarlo nuevamente. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
