Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2C.
Cable de cabezal a placa MC
El cable de cabezal a placa MC está conectado a la placa MC y se extiende hacia la zona del buffer de filamento, donde el cable de la placa TH se conecta al cable de cabezal a placa MC.
Las piezas de repuesto del cable de cabezal a placa MC incluyen lo siguiente:

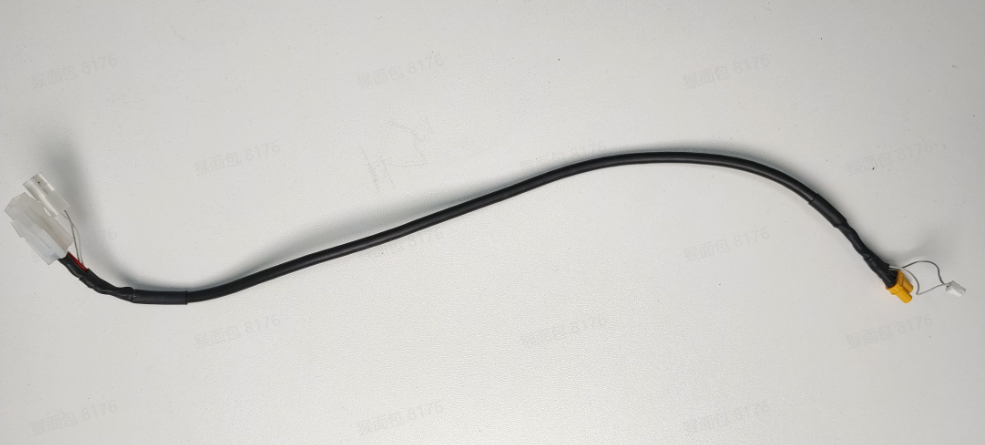

- Cable de cabezal a placa MC * 1
Herramientas y materiales necesarios
- Cable de cabezal a placa MC
- Llave Allen H2.0
Especificaciones y cantidades de tornillos requeridos para reemplazar el cable de cabezal a placa MC del H2D (se recomienda guardar los tornillos removidos adecuadamente para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retirar el cable de cabezal a placa MC
Paso 1: Retirar el panel trasero
Puede consultar esta Wiki para retirar el panel trasero del H2D:
Paso 2: Retirar la cubierta de la placa AP y la cubierta del cable

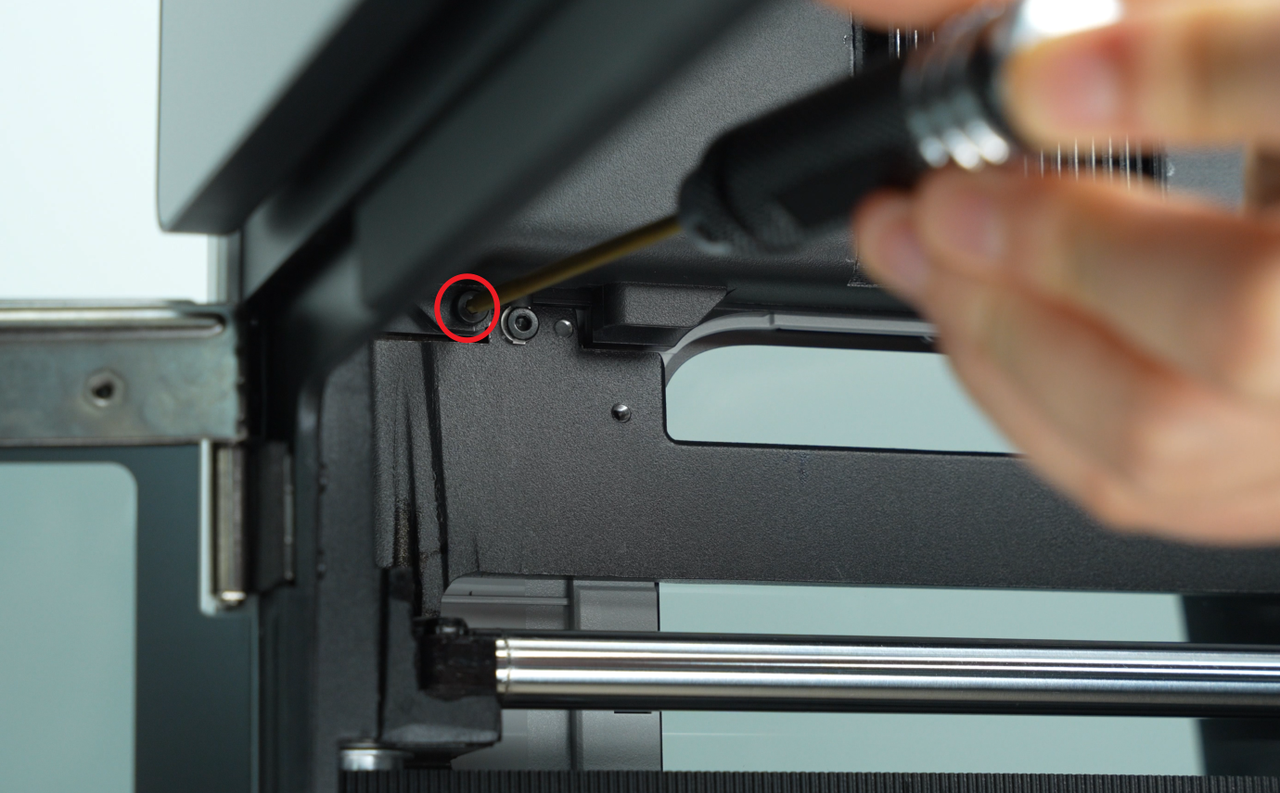

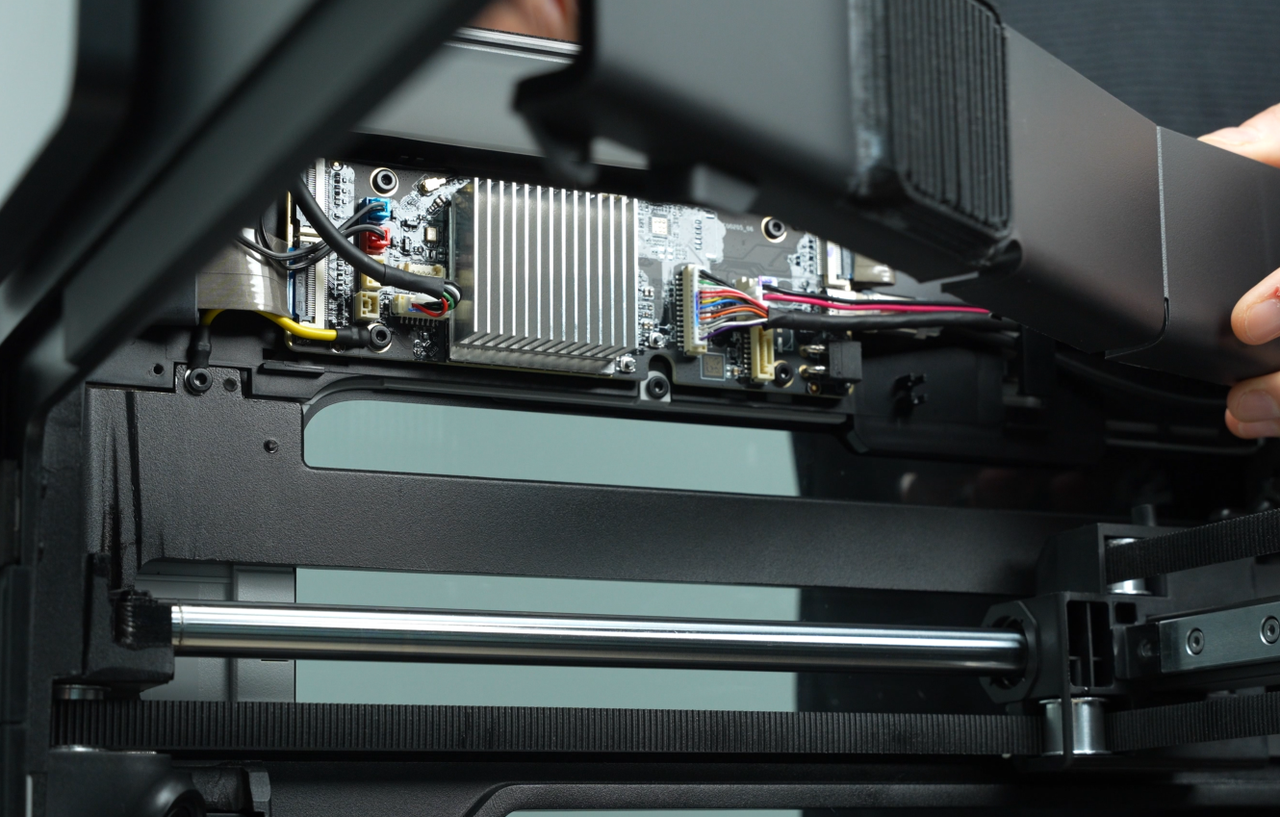

- Utilice una llave Allen H2.0 para retirar 1 tornillo de fijación (BT2.6x8), luego retire la cubierta de la placa AP desde el lado cercano a la puerta frontal.

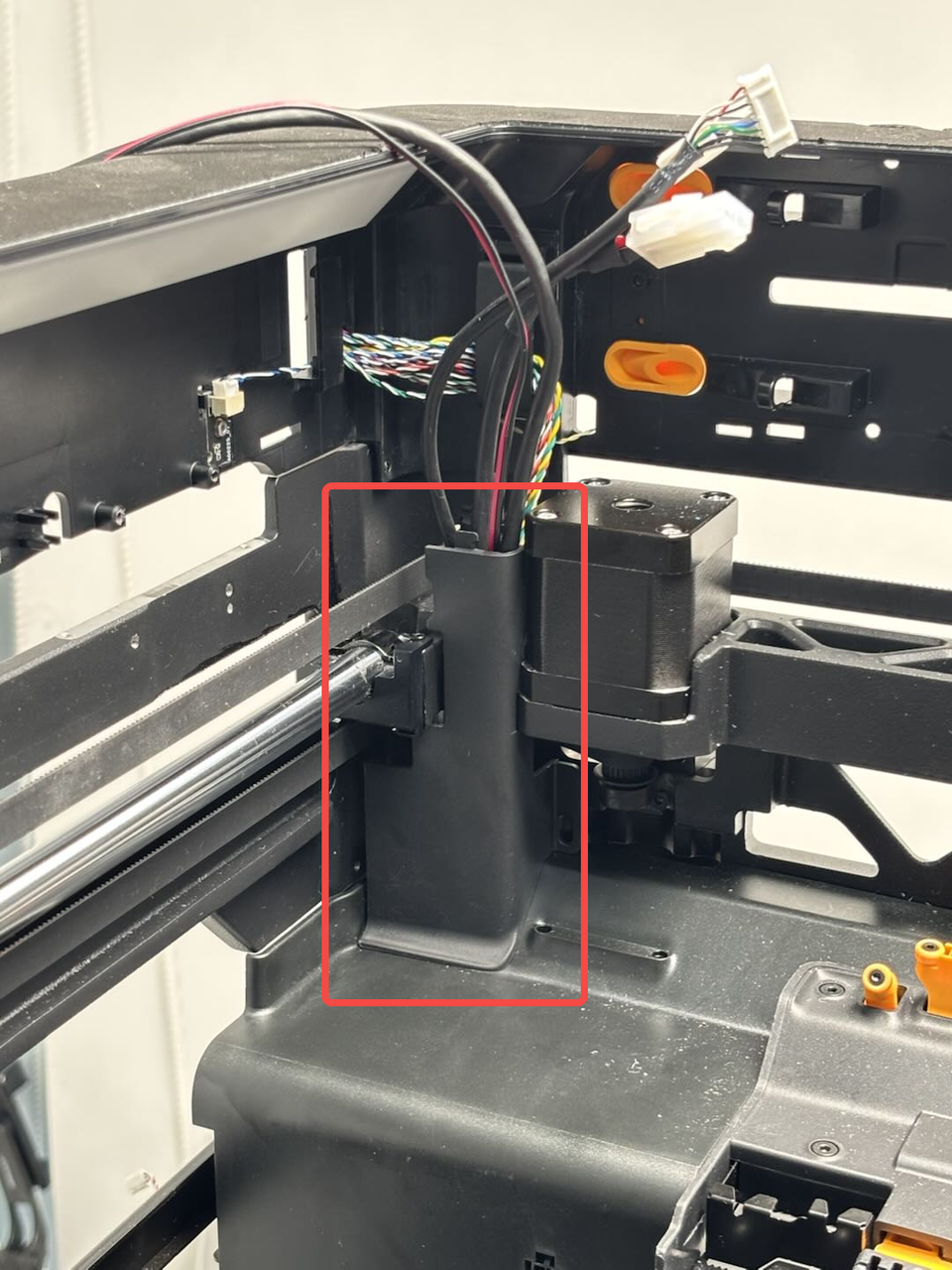

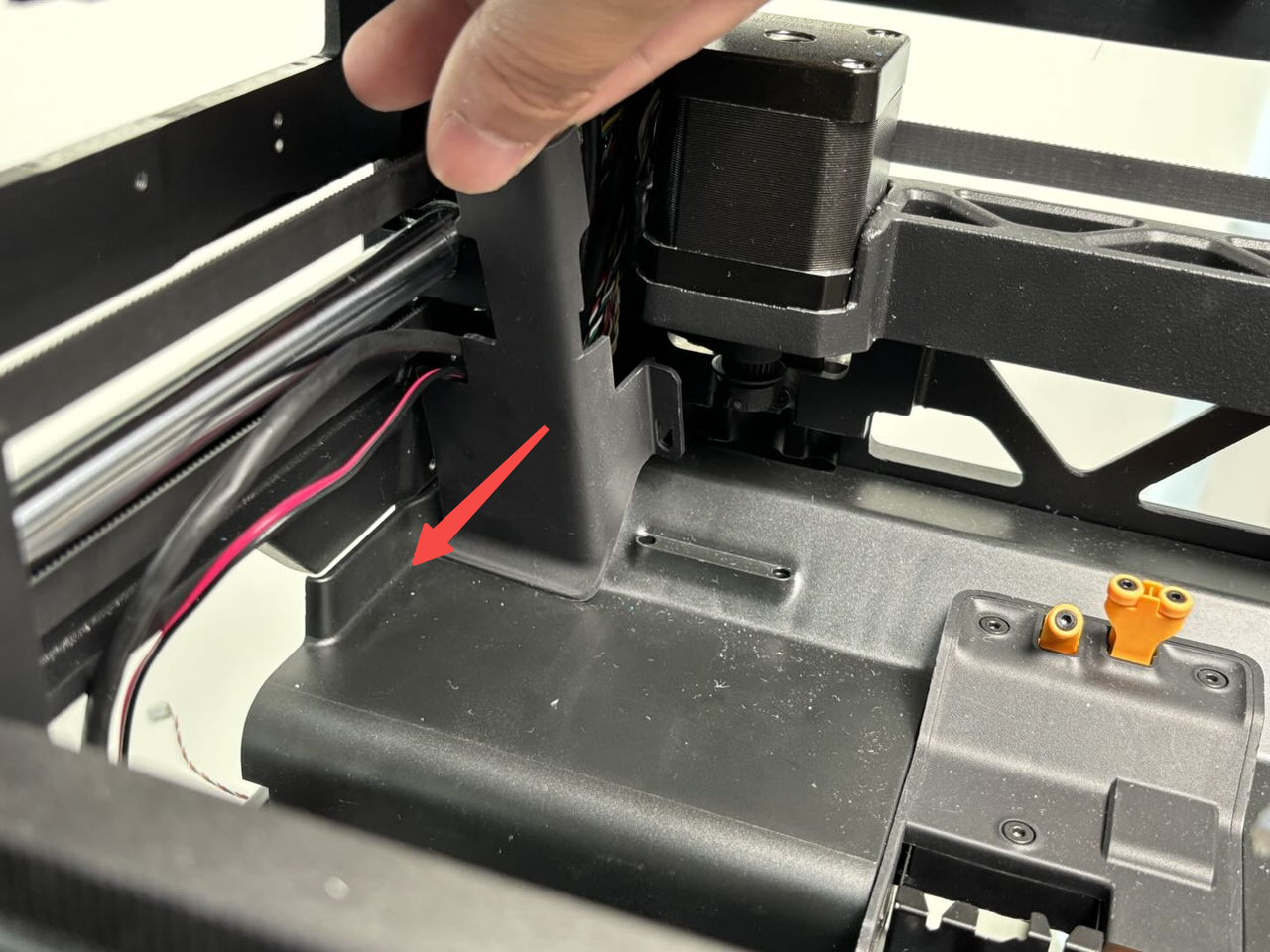

- La cubierta del cable está fijada por un clip, puede extraerla hacia afuera.
Paso 3: Retirar el conducto de purga

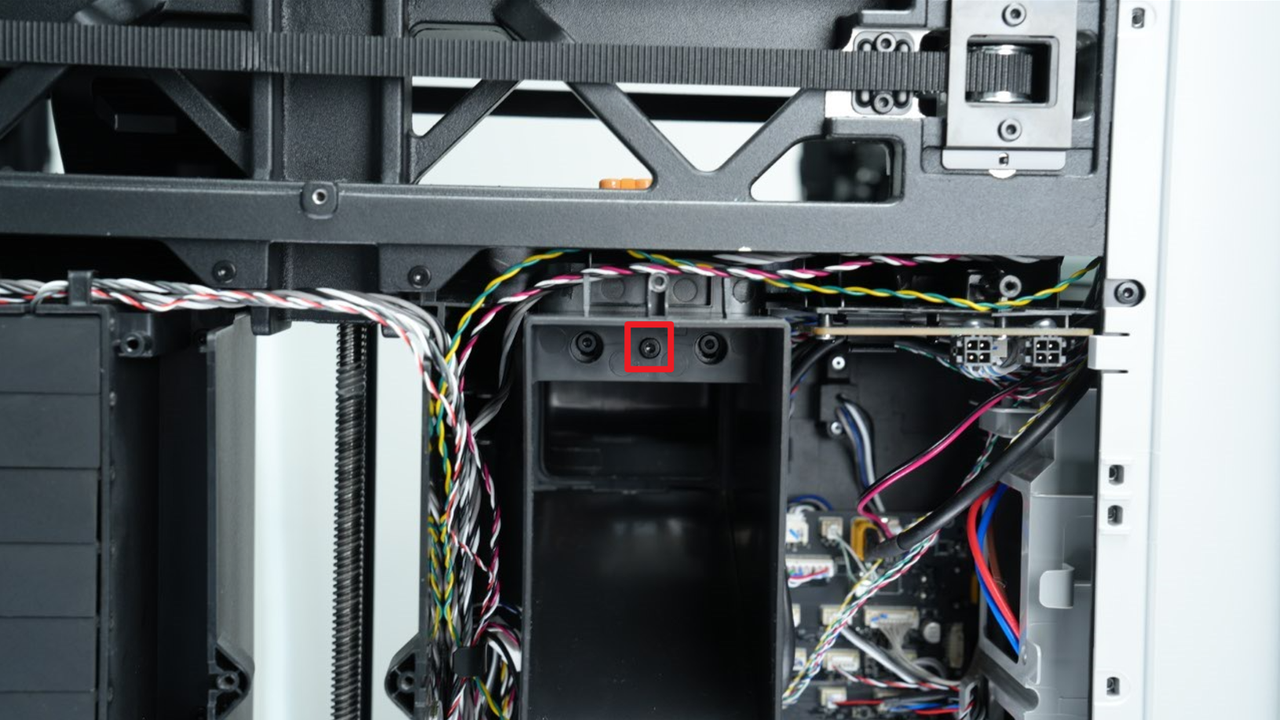

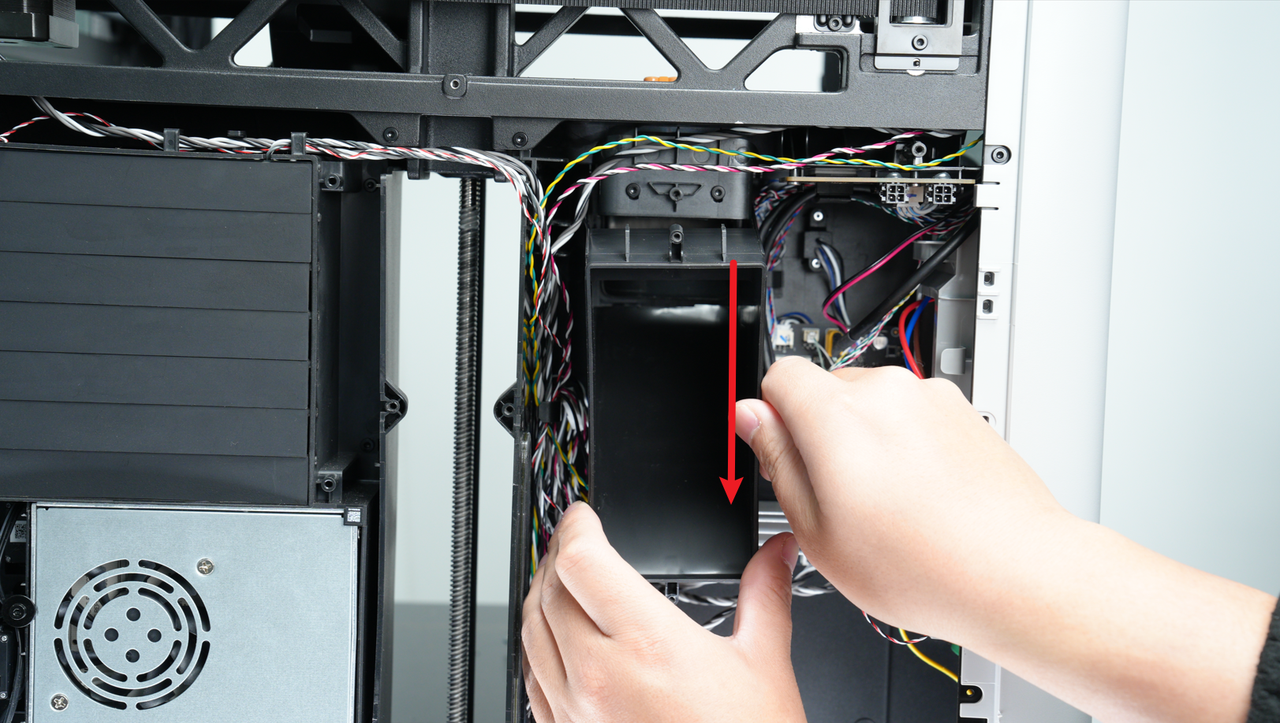

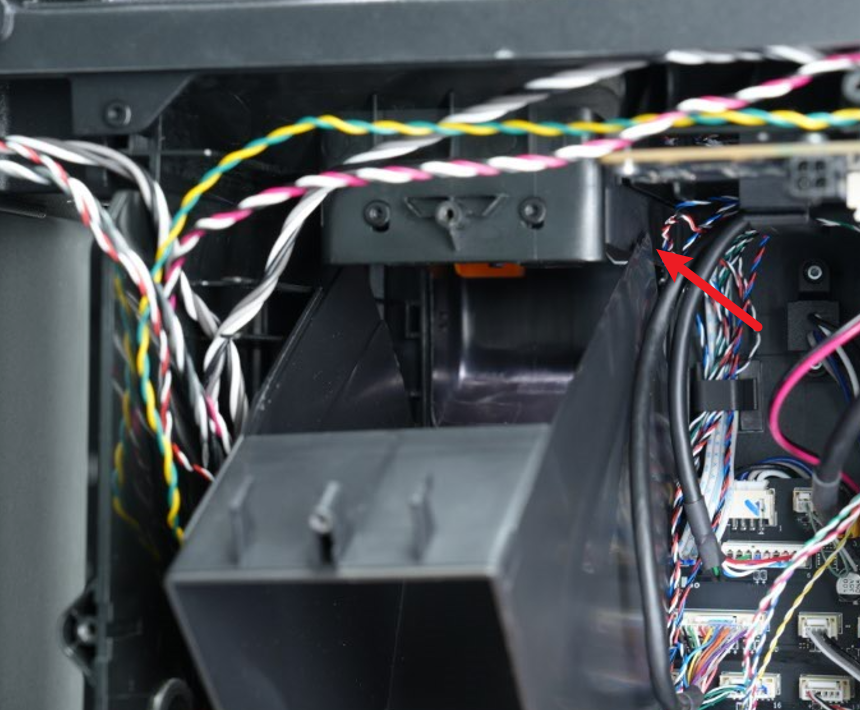

Utilice una llave Allen H2.0 para retirar un tornillo de fijación BT3x8, luego tire el conducto de purga hacia abajo hasta que se visualicen sus dos enganches. Tire suavemente el conducto de purga hacia afuera para retirarlo.

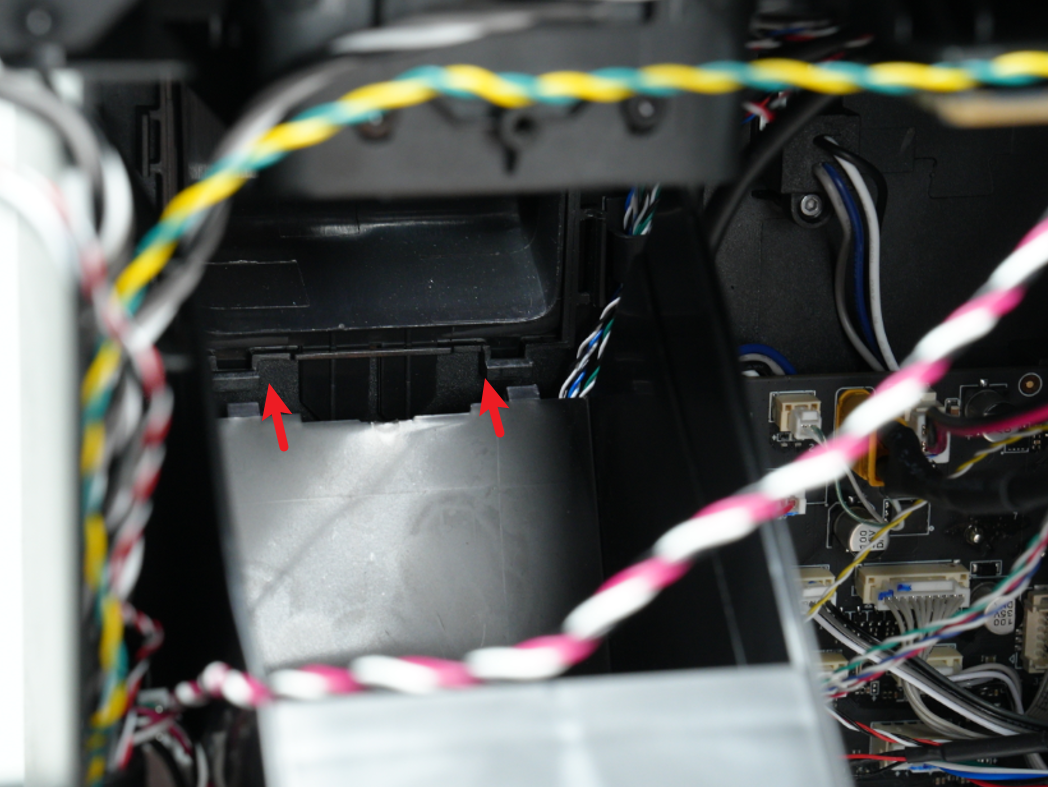

Nota: El conducto de purga está asegurado no solo por el tornillo superior, sino también por dos enganches inferiores que se enganchan en el marco interno.
Paso 4: Retirar el cable de cabezal a placa MC

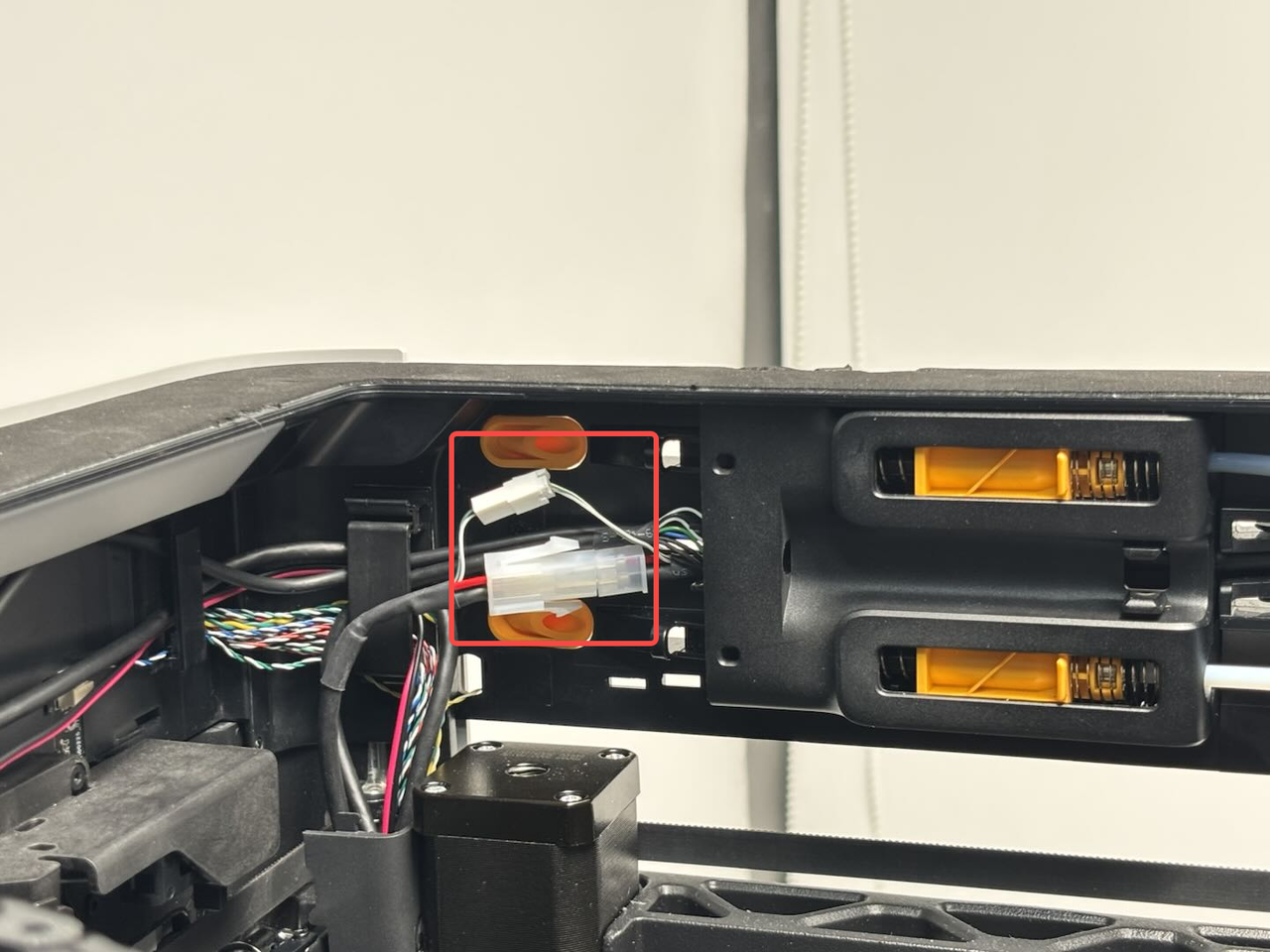

- Primero desconecte el cable que viene con la placa TH cerca del buffer.

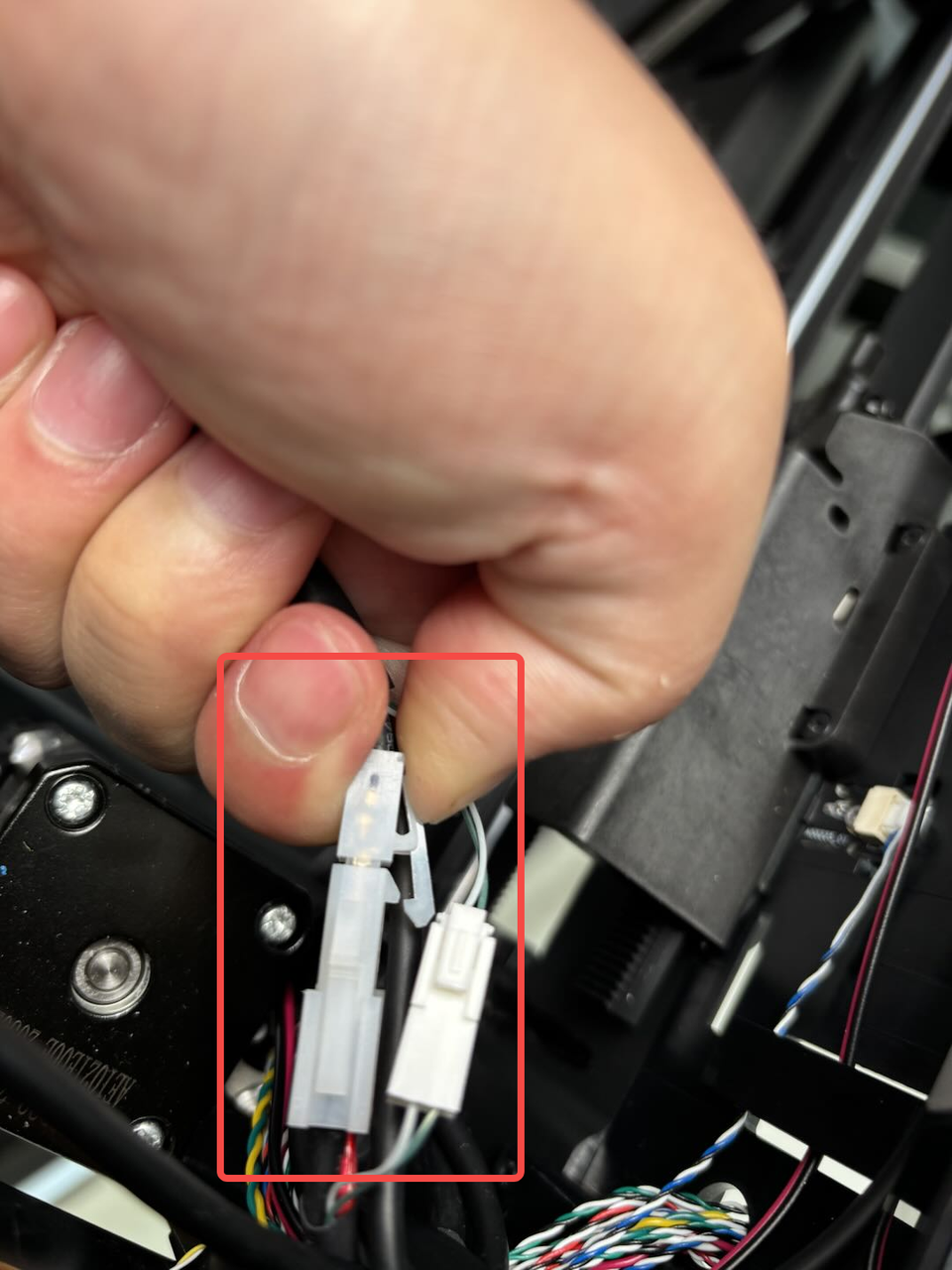

Nota: Debe presionar la hebilla según la figura a continuación y luego desconectar el cable.

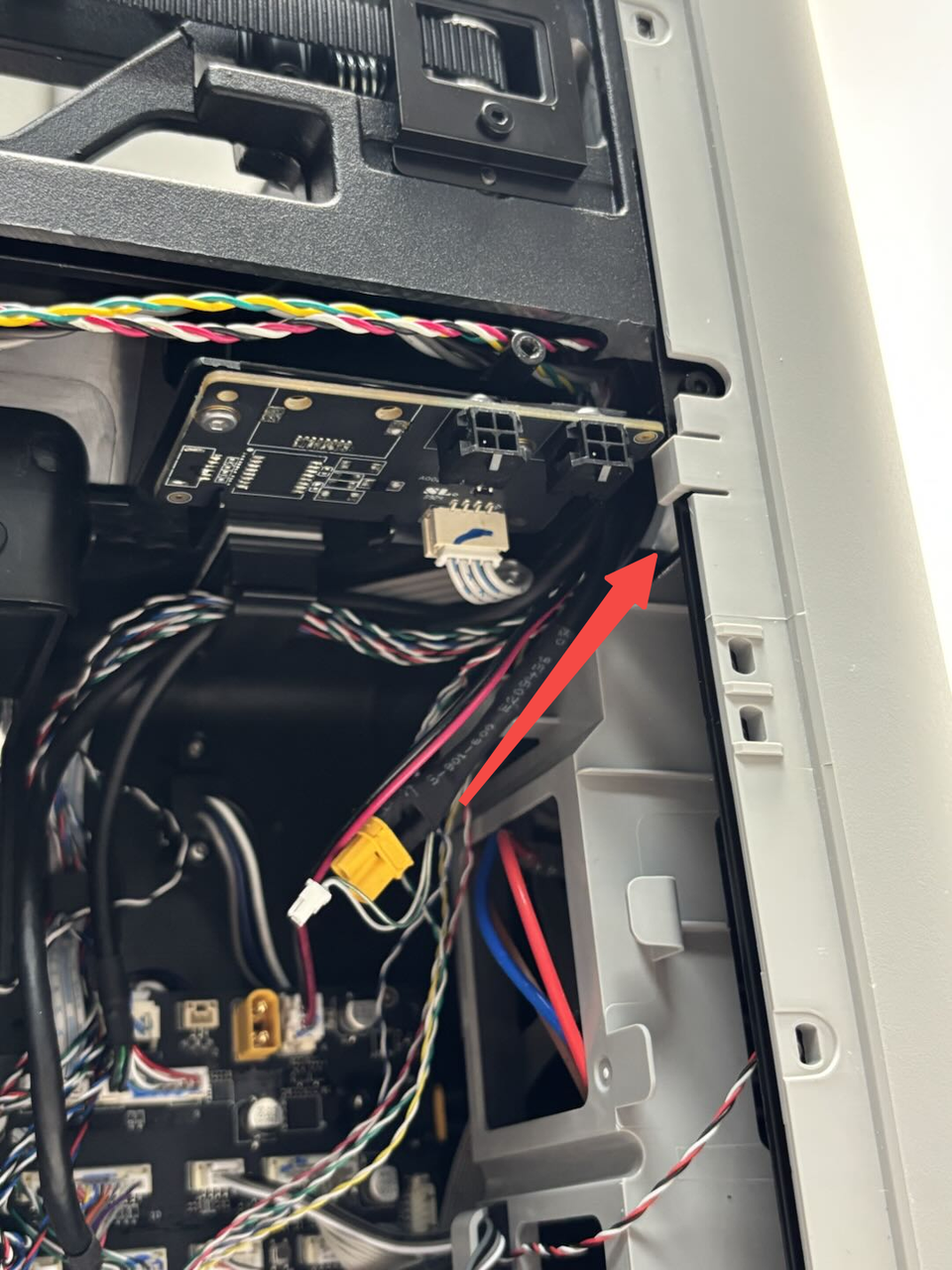

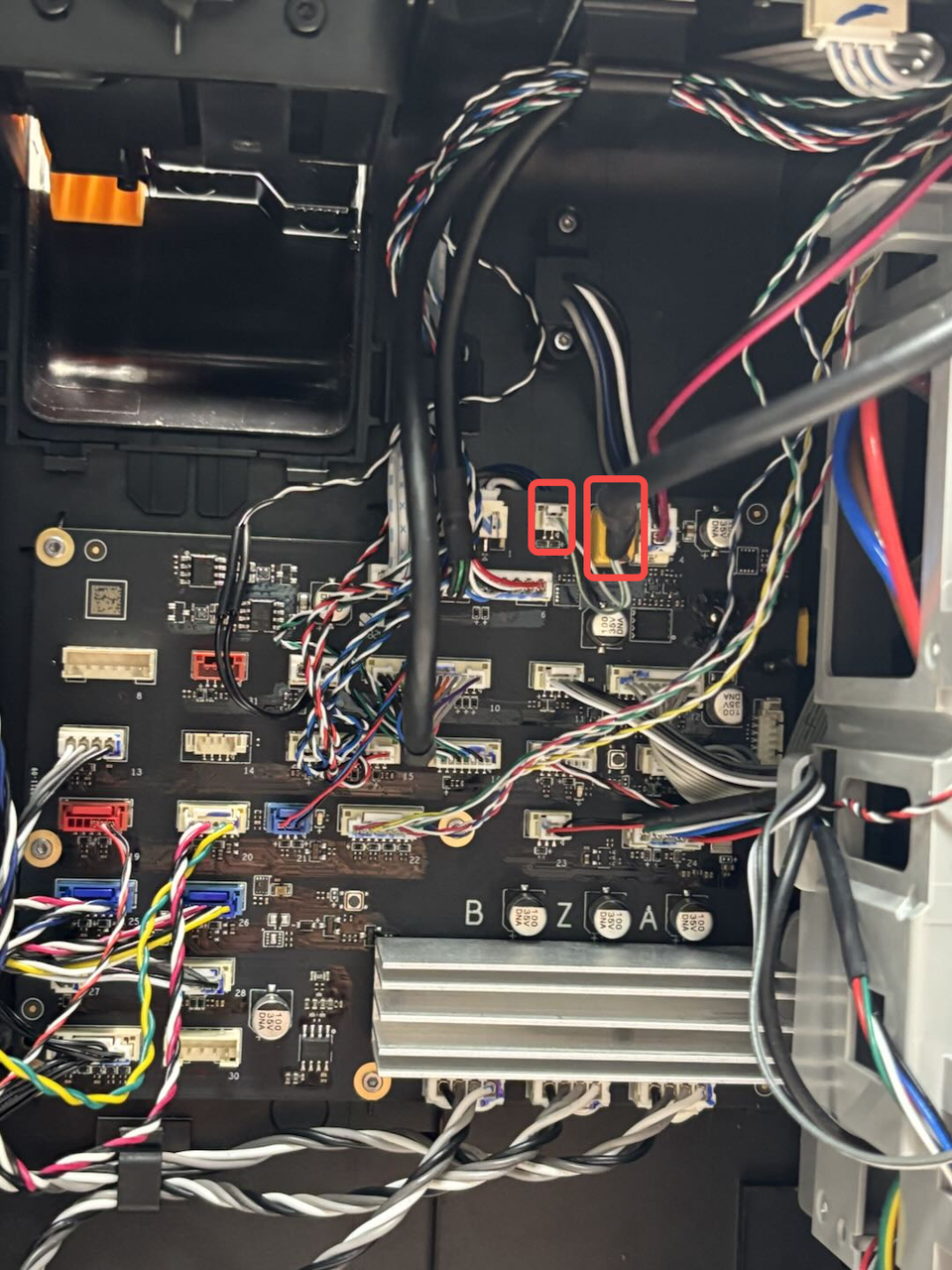

- Luego desconecte el cable de cabezal a placa MC en la placa MC, y luego extraiga el cable de cabezal a placa MC del tubo.
Instalar el cable de cabezal a placa MC
Paso 1: Instalar el cable de cabezal a placa MC
- Pase el cable de cabezal a placa MC por el orificio de cableado del tubo y luego conéctelo a la placa MC.

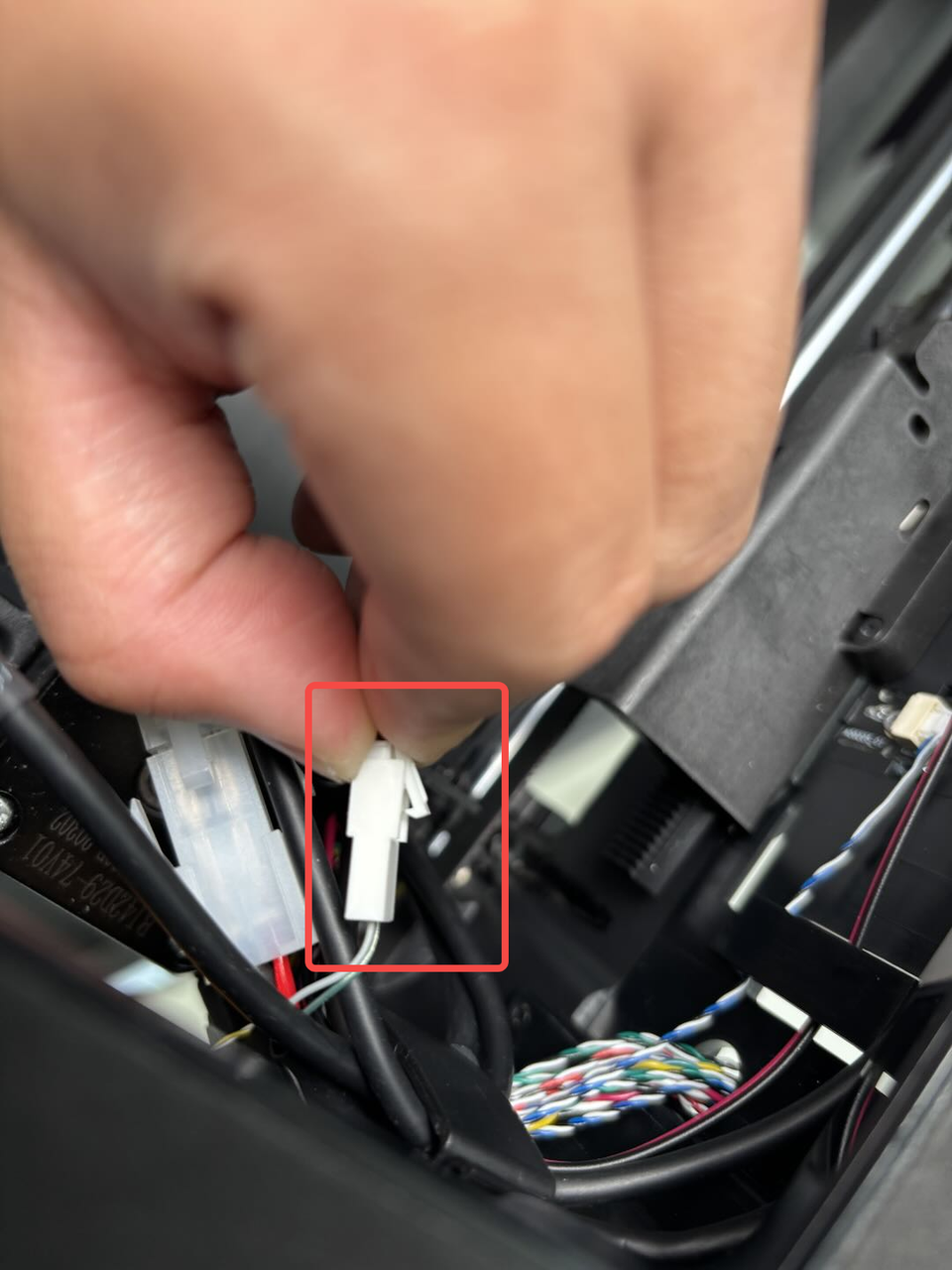

- Conecte el cable al cable que viene con la placa TH.
Paso 2: Instalar el conducto de purga

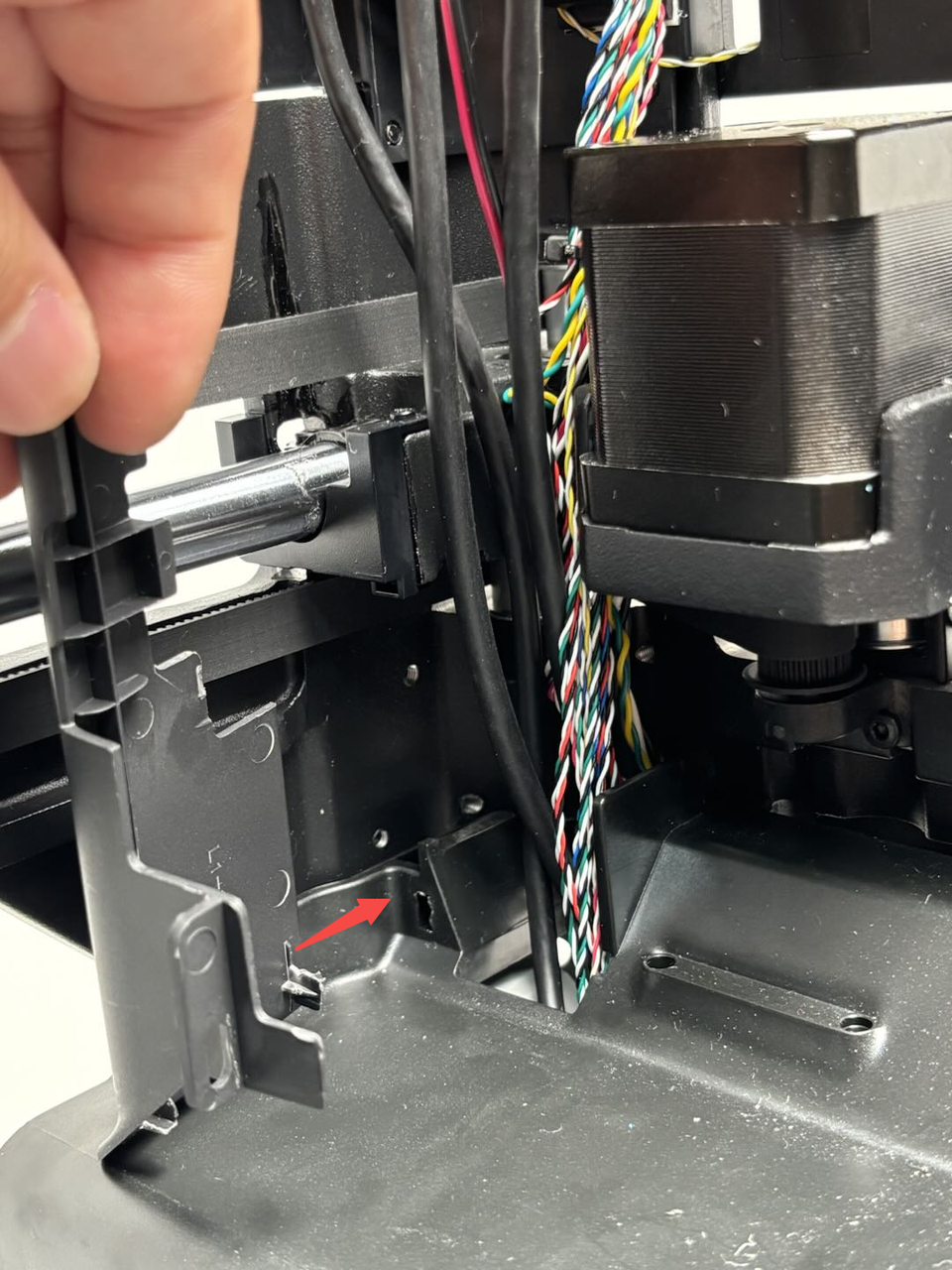

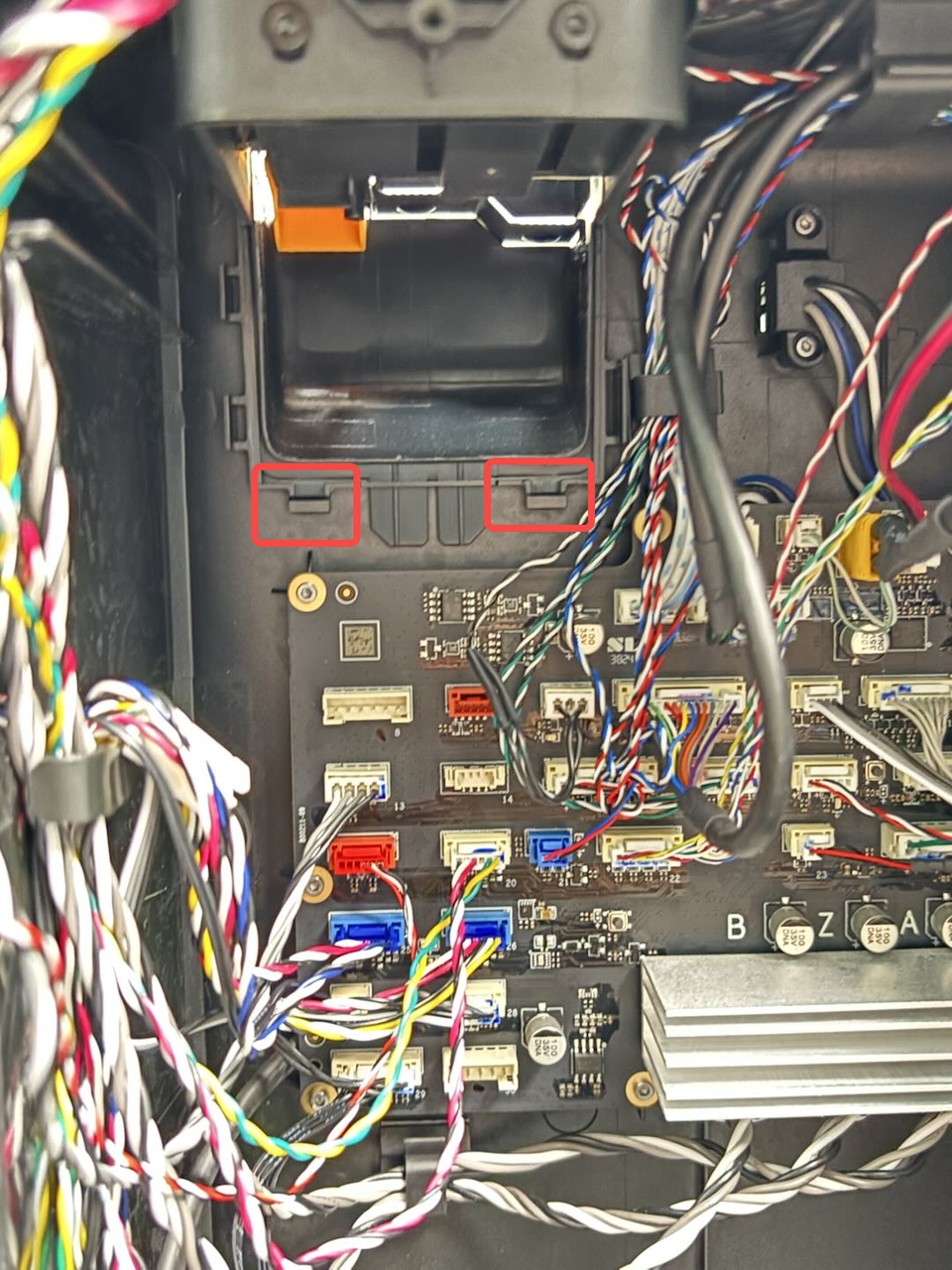

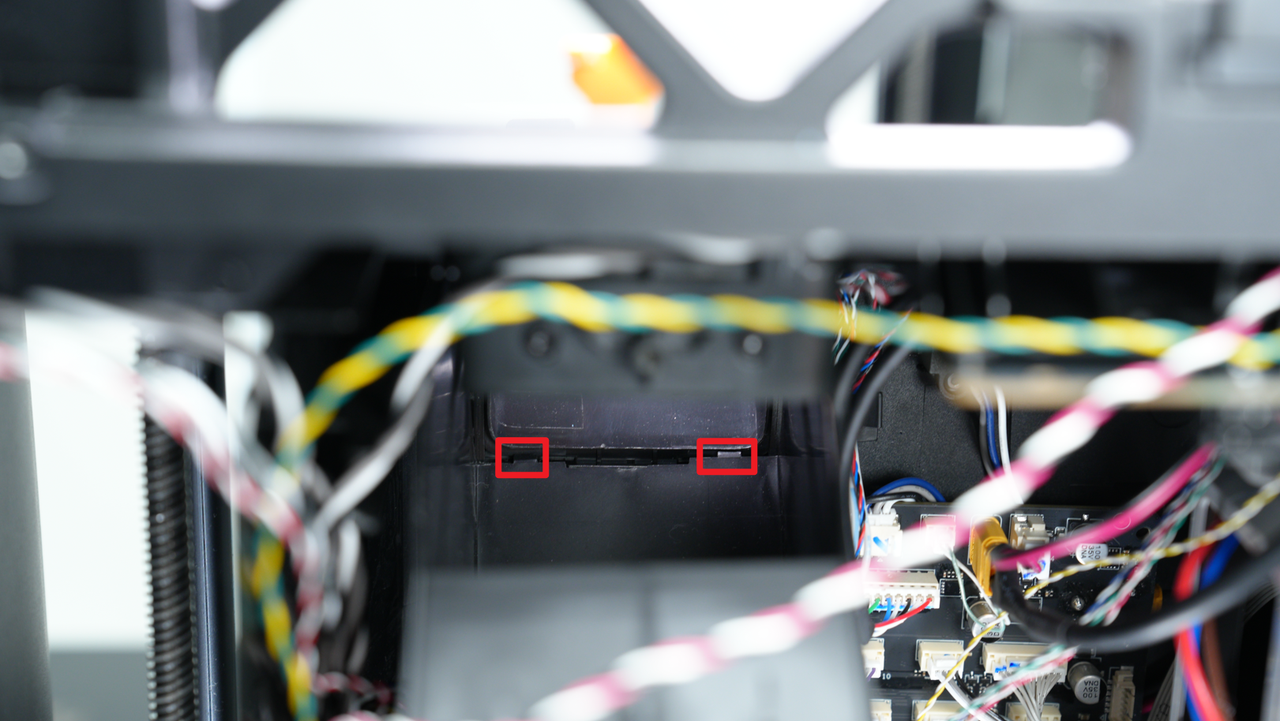

- Alinee los dos enganches inferiores del conducto de purga con los orificios correspondientes en el marco interno.

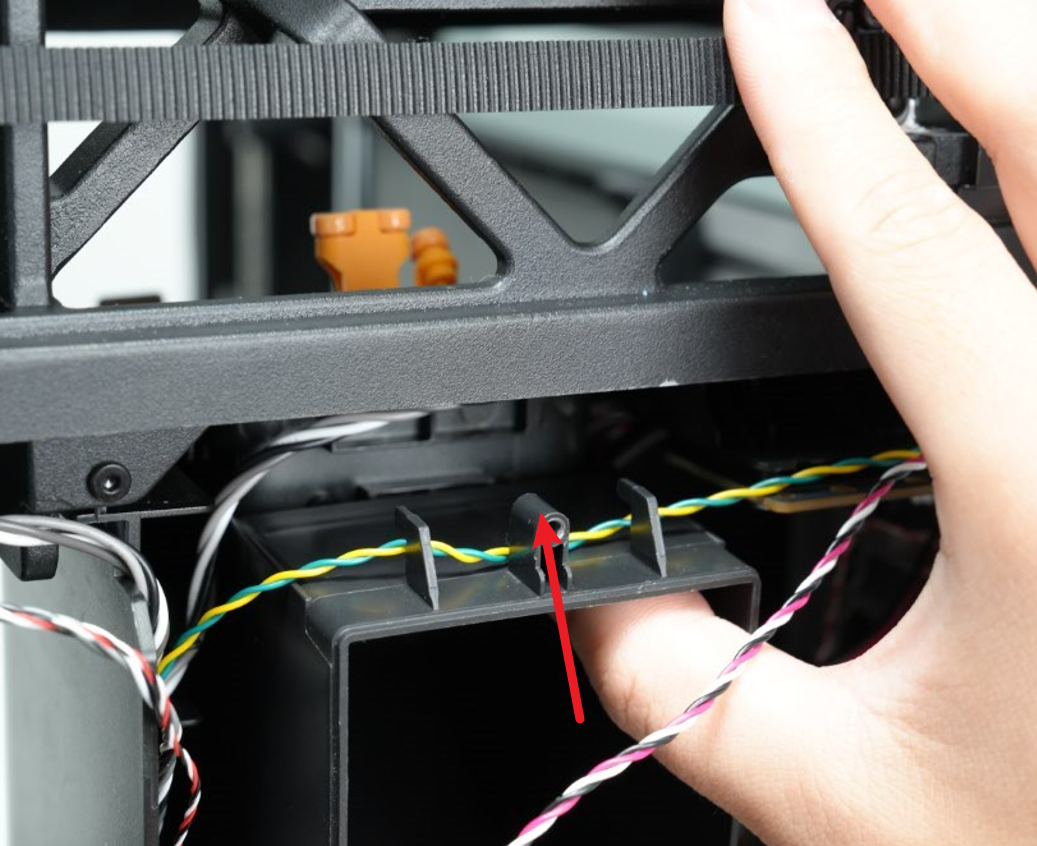

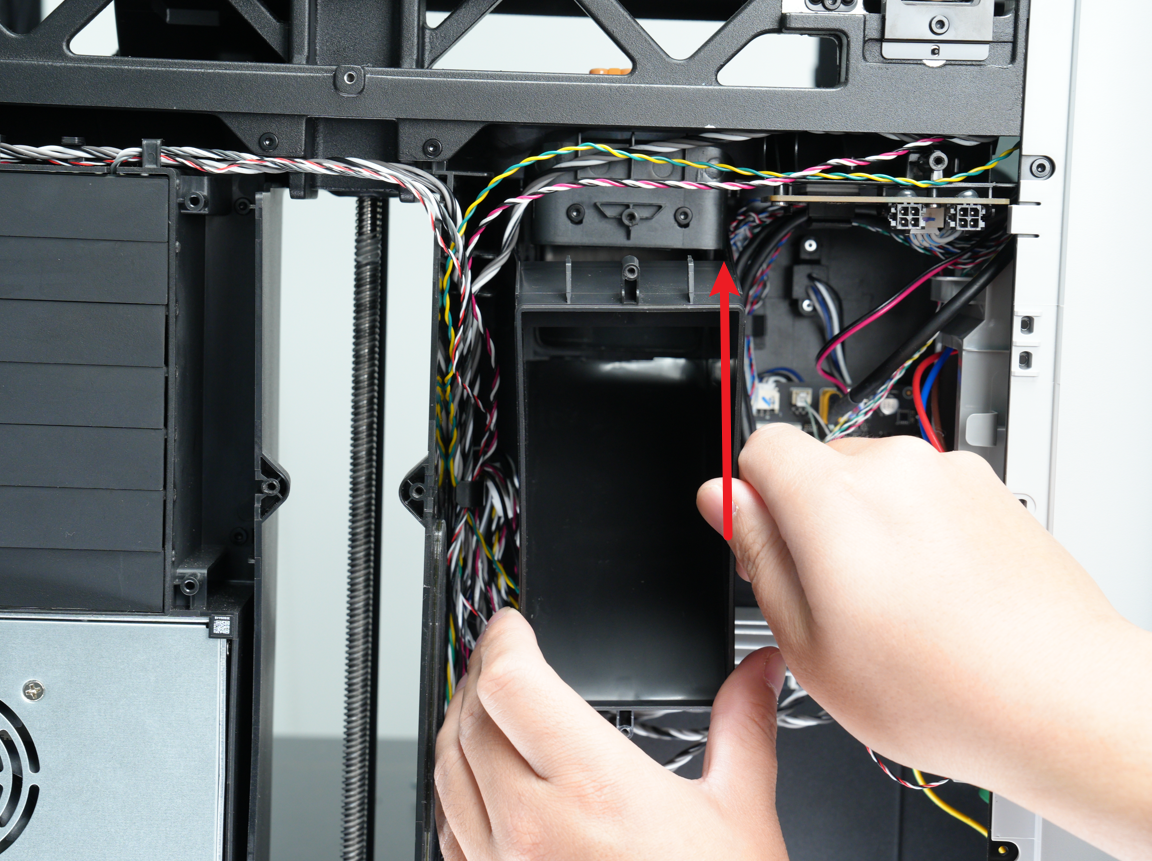

- Empuje el conducto de purga hacia arriba para asegurar que los enganches inferiores se enganchen en el marco interno. Sostenga la parte superior del conducto de purga con una mano y alinee el orificio del tornillo en la parte superior. Luego utilice una llave Allen H2.0 para ajustar un tornillo de fijación. Fije los dos cables (amarillo-verde y rojo-blanco) en el clip de cable en la parte superior del conducto de purga.

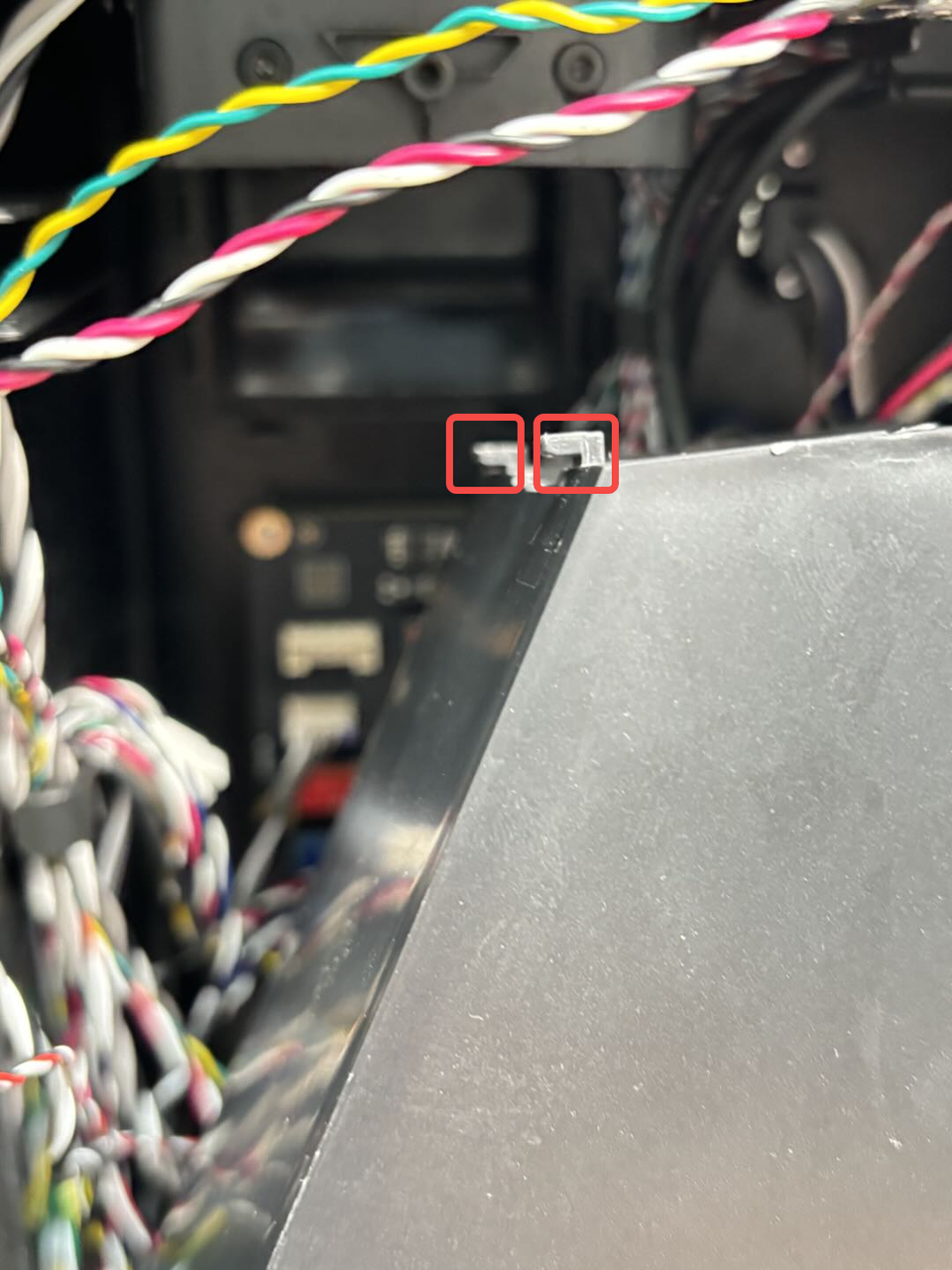

Nota: Durante la instalación, asegúrese de que los lados del conducto de purga estén enganchados en el borde exterior del marco interno. Engancharlo en el borde interior puede impedir una instalación adecuada.
Paso 3: Instalar la cubierta de la placa AP y la cubierta del cable
- Encaje la cubierta del cable en la impresora.

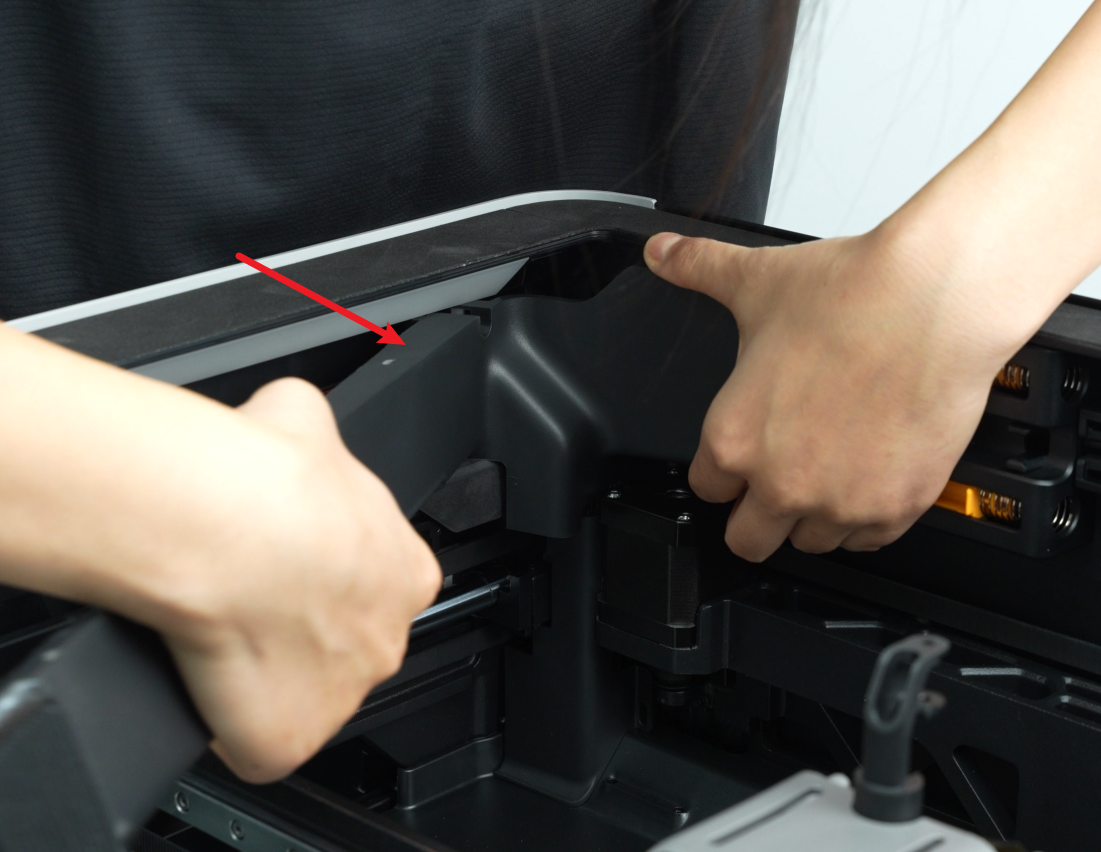

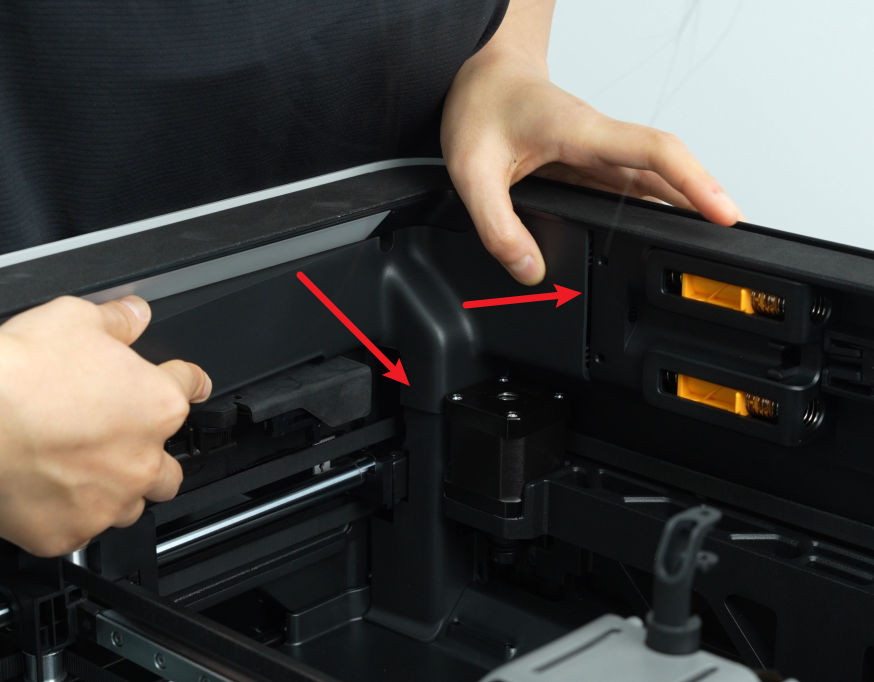

- Primero, encaje la cubierta de la placa AP desde el lado cercano a la parte trasera de la impresora, presione ambas flechas en su lugar, alineado con el lado derecho del buffer de filamento y la parte inferior con la cubierta del cable, y luego ajuste un tornillo de fijación (BT2.6x8) utilizando una llave Allen H2.0.
Paso 4: Instalar el panel trasero
Puede consultar esta Wiki para instalar el panel trasero del H2D:
Verificar la funcionalidad
Conecte la fuente de alimentación y encienda la impresora, inicie una impresión y asegúrese de que no haya errores.
