Marco de soporte del Hotend por Inducción
El Marco de soporte del Hotend por Inducción sirve como fundamento mecánico de todo el sistema, proporcionando alta rigidez y referencias precisas de montaje para asegurar la Placa de Control del Hotend por Inducción, los componentes de acoplamiento y los motores. Garantiza la estabilidad geométrica a largo plazo del sistema durante los cambios frecuentes del hotend y el movimiento de alta velocidad.
Cuándo utilizar esta guía
- El marco está dañado.
- El soporte técnico de Bambu Lab recomienda reemplazar la pieza.
Herramientas y materiales requeridos
- Destornillador H2.0
- Destornillador H1.5
- Pinzas

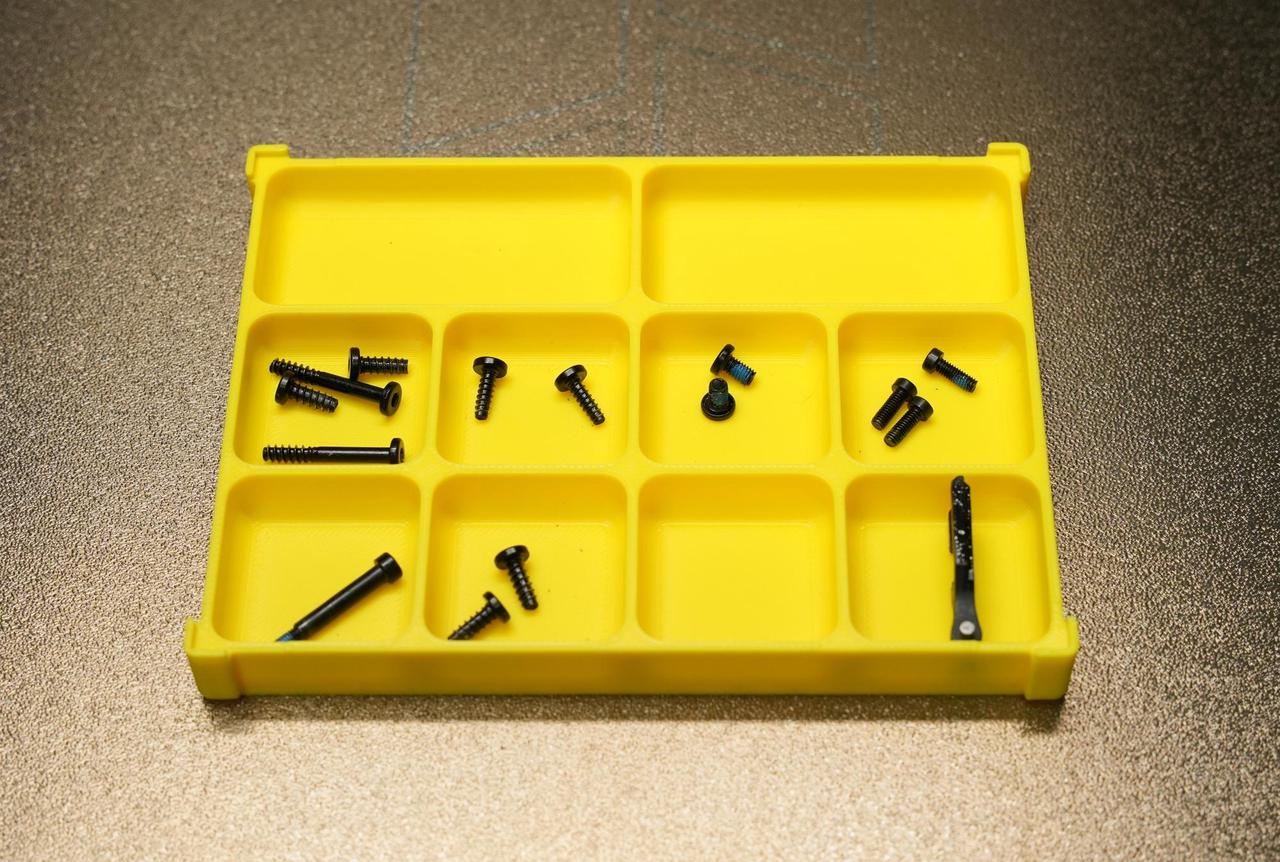

- Caja para tornillos (opcional)
Este proceso de reemplazo implica un gran número de tornillos. Para evitar pérdidas o confusión, se recomienda preparar una caja organizadora para tornillos con anticipación, para clasificarlos y recuperarlos fácilmente posteriormente.
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre el seguimiento de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Retire el conjunto de soporte Vortek.
1. Retire el actuador de cierre Vortek.
Utilice una llave Allen de 2.0 mm para retirar los tres tornillos de fijación y liberar el conjunto. Luego, desconecte cuidadosamente el cable de cinta como se muestra.
Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo del actuador de cierre para el H2C
2. Retire el conjunto de soporte Vortek.
Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo del conjunto de soporte para el H2C
3. Retire los accesorios del conjunto de intercambiador Vortek.
Consultando el contenido de la wiki, retire los siguientes accesorios del conjunto de intercambiador:

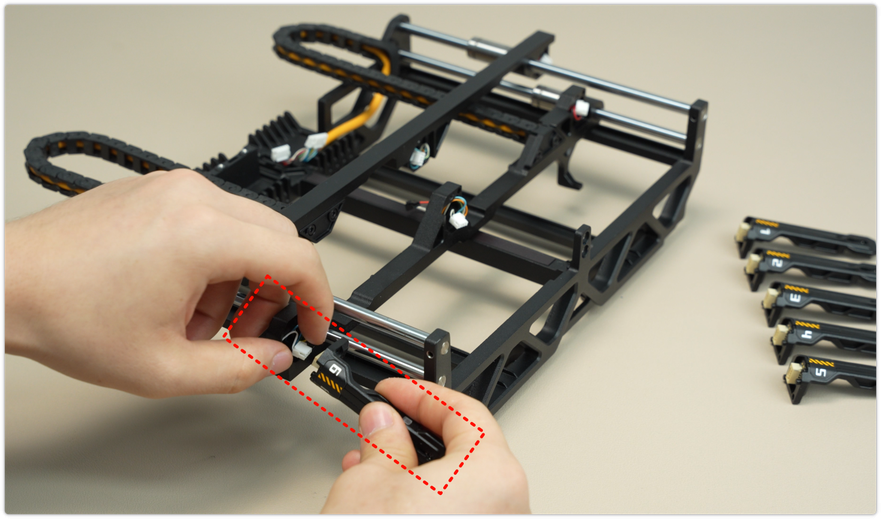

- Retire el conjunto de acoplamiento Vortek: Guía de reemplazo del conjunto de acoplamiento del hotend por inducción para el H2C

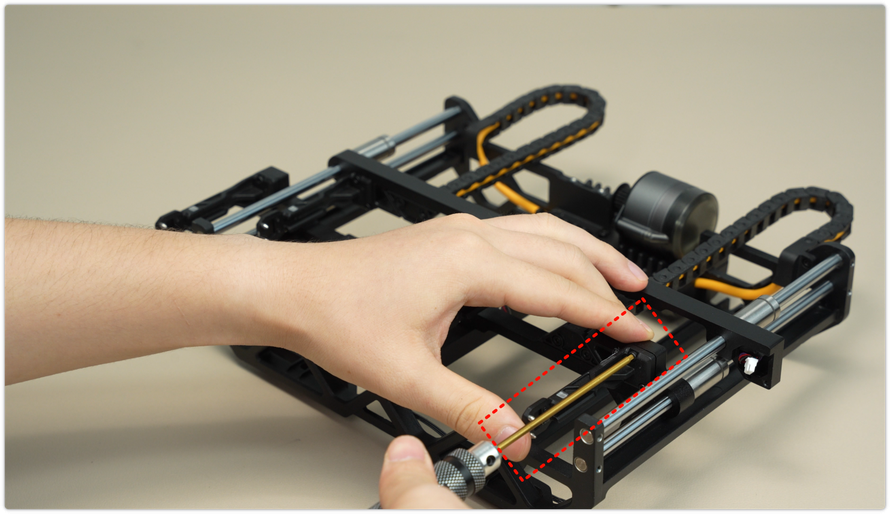

- Retire el conjunto de correa de soporte Vortek: Guía de reemplazo del conjunto de correa de soporte del hotend por inducción para el H2C

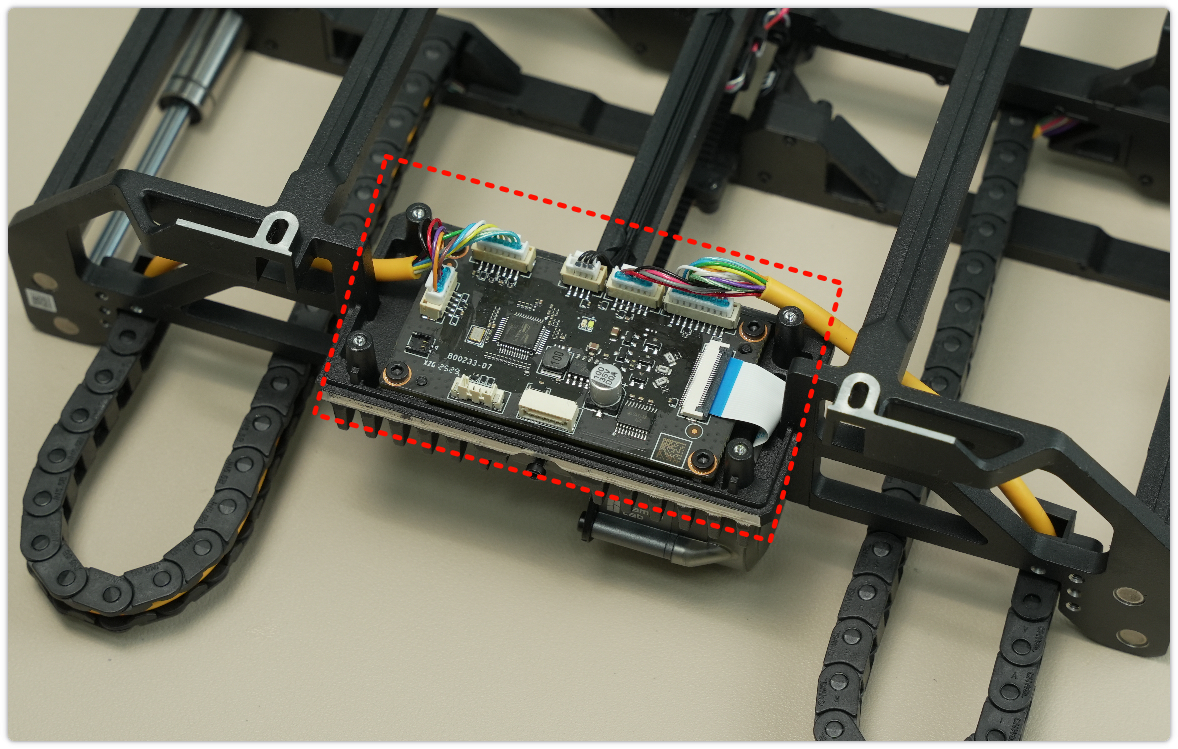

- Retire la placa de control del soporte Vortek: Guía de reemplazo de la placa de control del soporte del hotend por inducción para el H2C

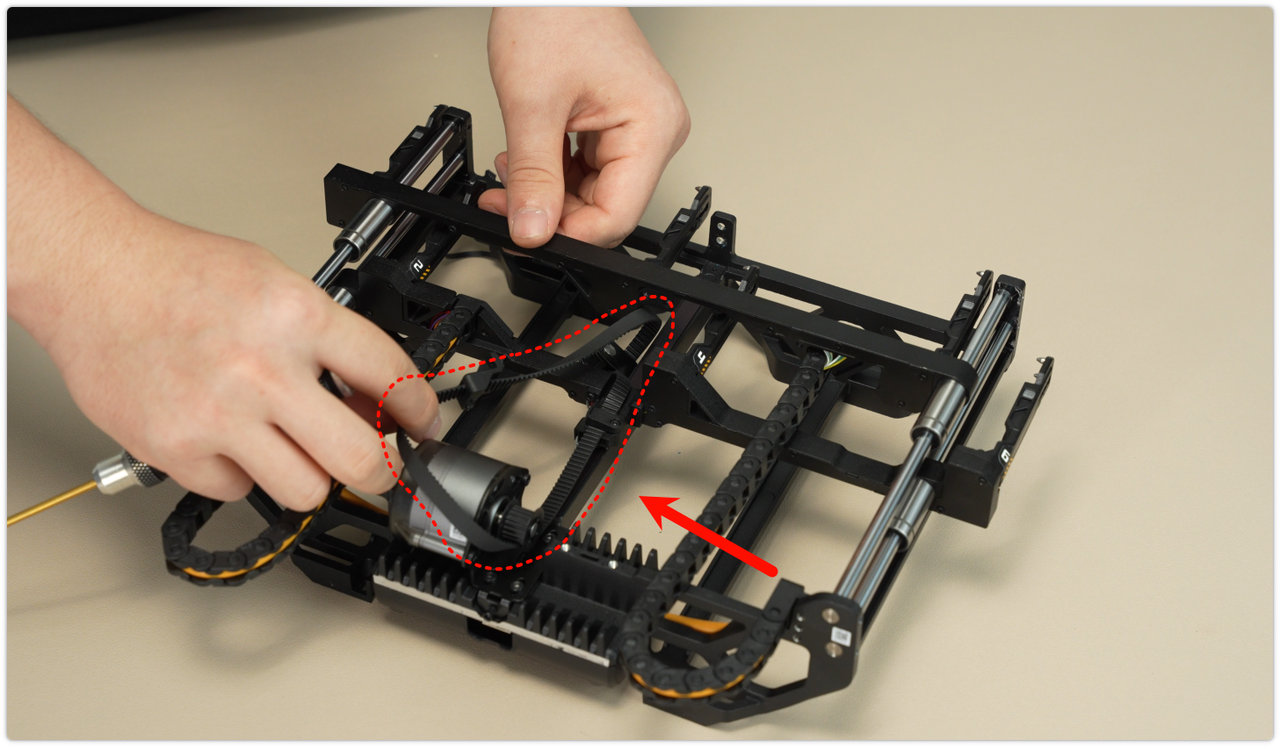

- Retire el motor del marco Vortek: Guía de reemplazo del motor del soporte del hotend por inducción para el H2C
Instale el nuevo marco Vortek.
1. Instale los accesorios en el nuevo marco Vortek.
Consultando la wiki, instale los siguientes accesorios en el conjunto de intercambiador Vortek:
- Instale el conjunto de soporte Vortek: Guía de reemplazo del conjunto de acoplamiento del hotend por inducción para el H2C
- Instale el conjunto de correa Vortek: Guía de reemplazo del conjunto de correa de soporte del hotend por inducción para el H2C
- Instale la placa de control del extremo del marco Vortek: Guía de reemplazo de la placa de control del soporte del hotend por inducción para el H2C

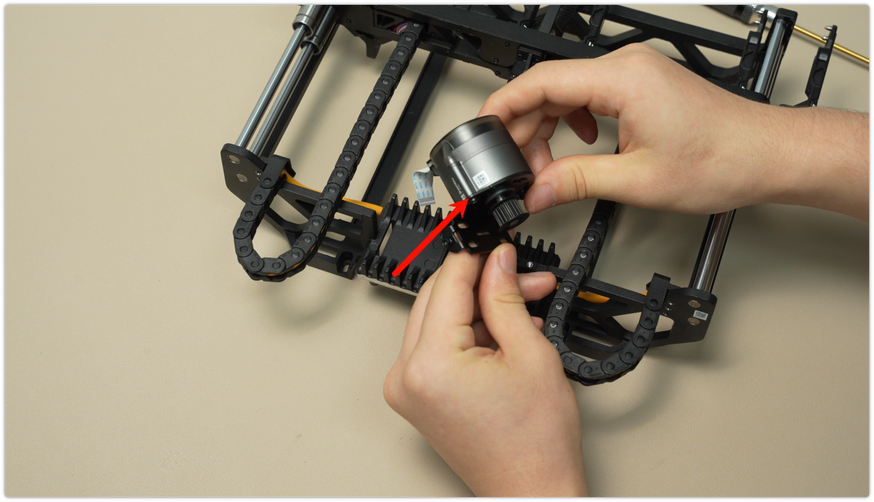

- Instale el motor del marco Vortek: Guía de reemplazo del motor del soporte del hotend por inducción para el H2C
2. Instale el conjunto de soporte del hotend por inducción en el H2C.
Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo del conjunto de soporte del hotend por inducción para el H2C
3. Instale el actuador de cierre Vortek.
No apriete excesivamente los tornillos, ya que esto podría generar tensión excesiva en los cables y causar errores de comunicación.
Para pasos detallados de reemplazo, consulte la wiki: Guía de reemplazo del actuador de cierre del hotend por inducción para el H2C
Calibración del conjunto de marco Vortek
Después de volver a ensamblar el marco Vortek, es necesario realizar una calibración para garantizar la precisión operativa. Siga los pasos a continuación:

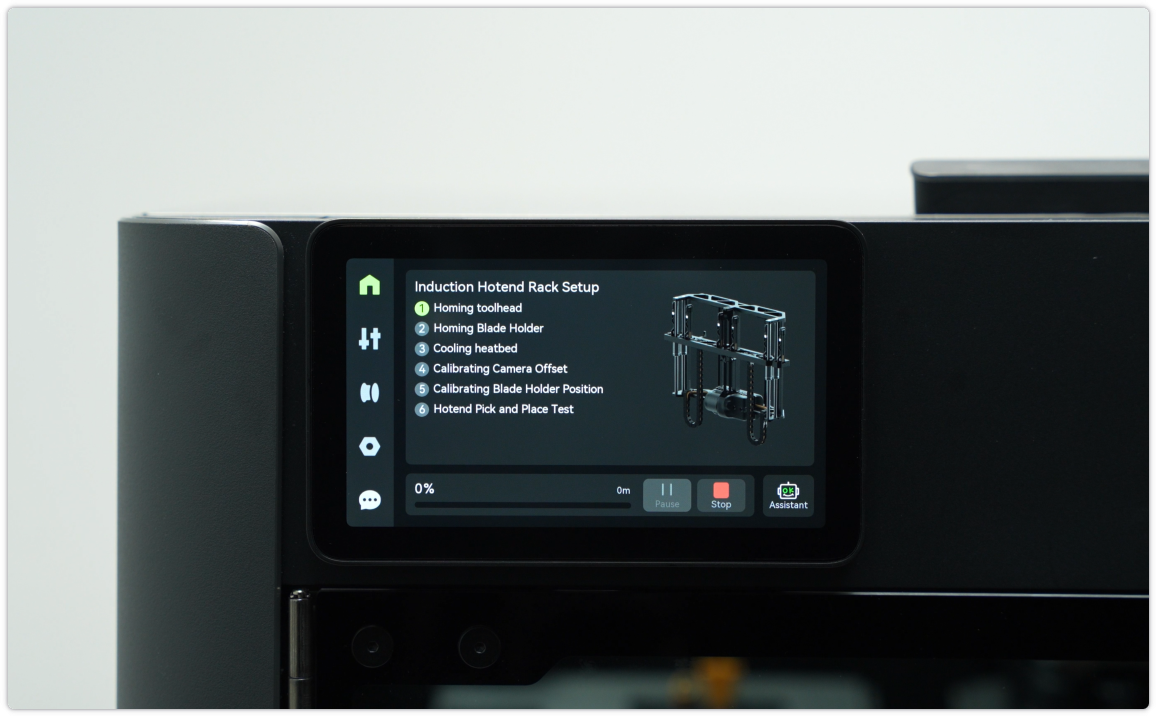

- En la pantalla de la impresora, haga clic en el botón de configuración en la barra lateral izquierda. Ingrese a la interfaz "calibración" y seleccione "inicialización del conjunto de marco de hotend por inducción".
- Haga clic en el botón "Iniciar" y el intercambiador Vortek ejecutará automáticamente el proceso estándar de inicialización.
Instrucciones de solución de problemas: Si ocurre un error o falla durante la inicialización, es muy probable que la desviación de instalación del conjunto de marco de hotend por inducción supere el rango permitido. Consulte la Guía de calibración manual de los hotends Vortek para el H2C para volver a calibrar la posición manual. Después de completarla, intente nuevamente la operación de inicialización.
Verificación de funcionamiento
Conecte la fuente de alimentación y encienda la impresora para verificar si los hotends Vortek se pueden intercambiar con éxito.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
