Actuador de Cierre del Hotend por Inducción
El actuador de cierre del hotend por inducción (también denominado "ensamblaje de liberación de mango") es el componente principal responsable de la función de bloqueo y desbloqueo del hotend. Controla mecánicamente la conexión y liberación del hotend.
Cuándo utilizar esta guía
- Si ha ocurrido daño mecánico que impide que la función de desbloqueo/bloqueo funcione correctamente.
- Se recomienda la sustitución por parte del soporte técnico de Bambu Lab.
Herramientas y materiales requeridos
- Destornillador H2.0
- Actuador de cierre del hotend por inducción nuevo
Guía en video
Retirando el actuador de cierre del hotend por inducción antiguo
Paso 1: Mover el ensamblaje del cabezal hacia atrás
Antes de comenzar, mueva el ensamblaje del cabezal hacia la parte trasera para evitar interferencias durante el desmontaje y montaje. Luego, use un destornillador H2.0 para retirar los tres tornillos de fijación.
Paso 2: Desbloquear el actuador de cierre del hotend por inducción
Presione suavemente el botón indicado por la flecha en el componente hacia arriba con el dedo, y simultáneamente deslice el actuador de cierre del hotend por inducción horizontalmente para liberar el componente. Tenga cuidado de no dañar el cable de conexión durante la retirada.
Paso 3: Voltearlo hacia atrás y desconectar el conector
Instalando el nuevo actuador de cierre del hotend por inducción

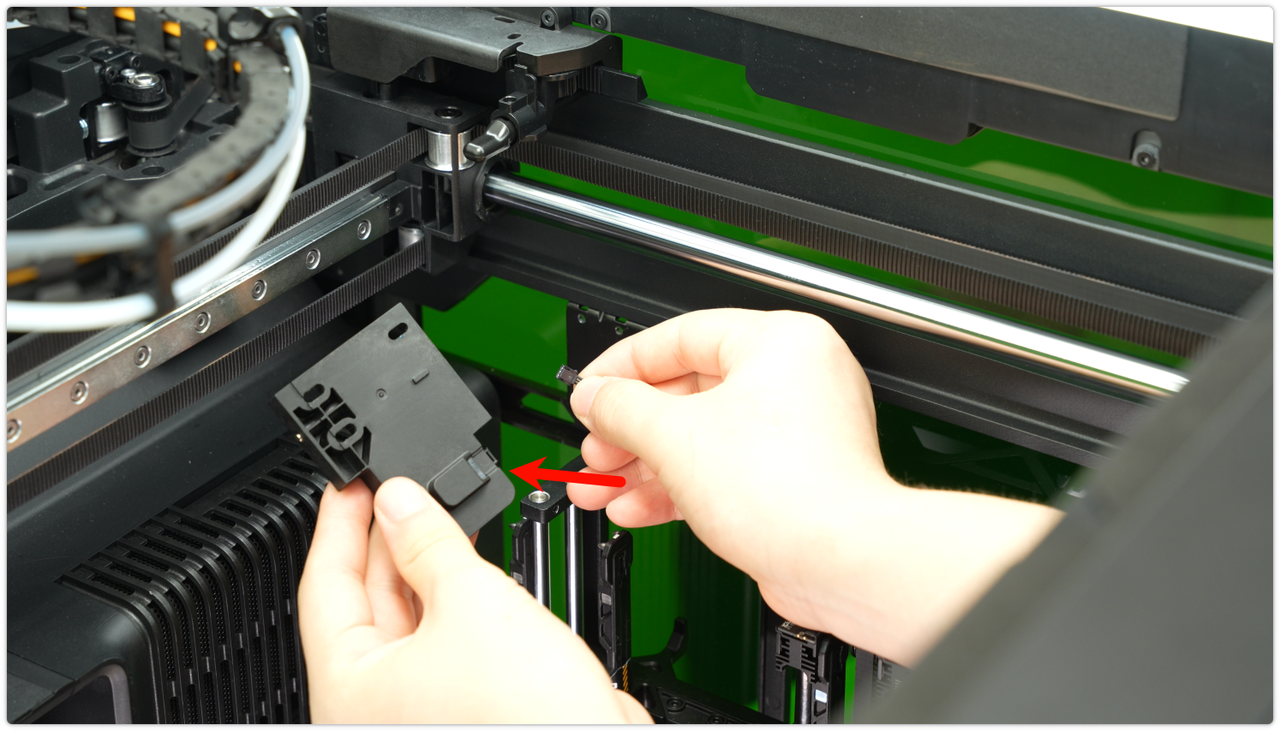

Paso 1: Insertar y asegurar el conector de cable
Primero, inserte el conector de cable en la interfaz del nuevo componente de actuador de cierre del hotend por inducción, y asegúrese de que esté firme.
Si el cable no es lo suficientemente largo, extraiga suavemente el cable desde la viga transversal. Antes de salir de fábrica, el cable excedente suele guardarse dentro de la viga transversal con fines estéticos.

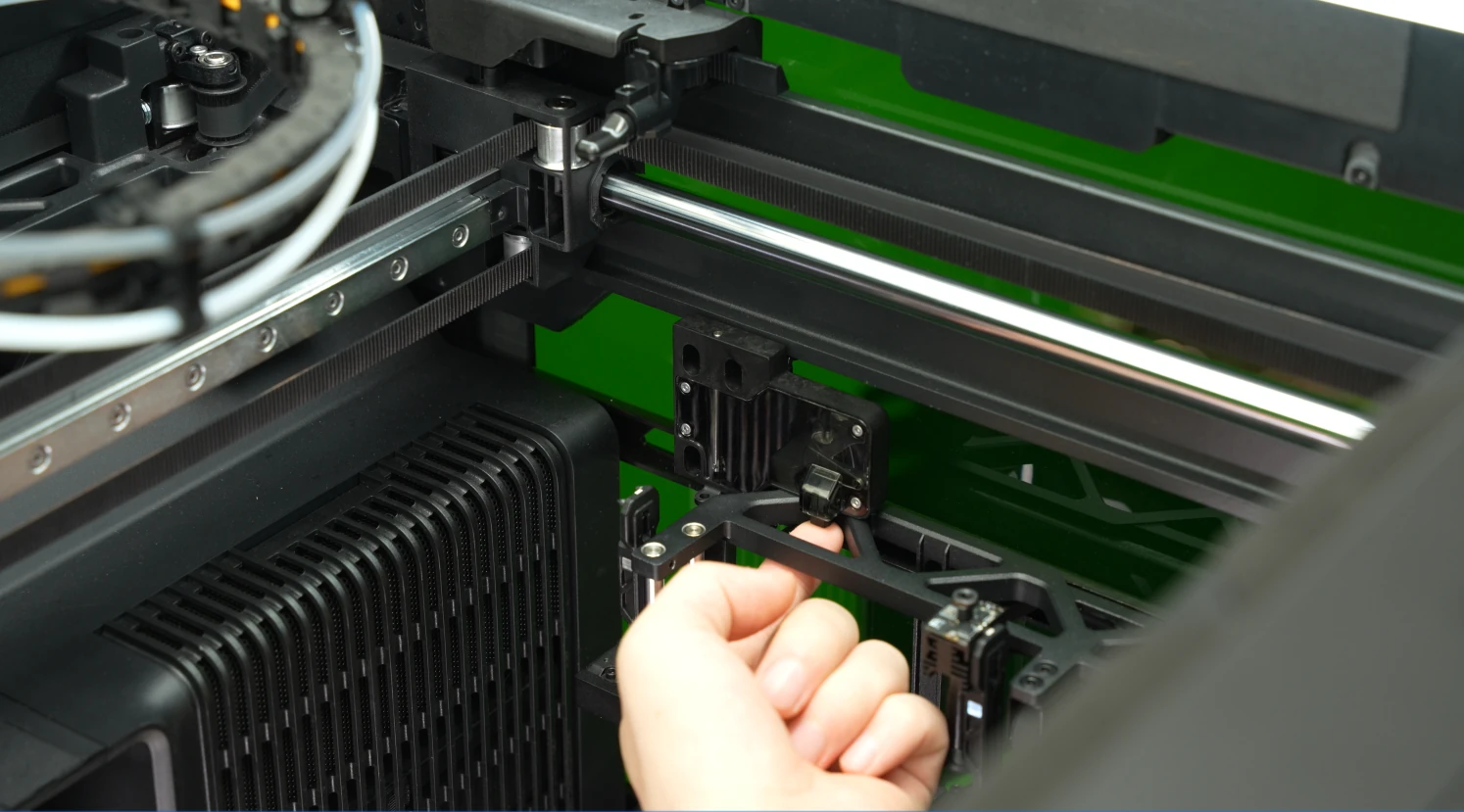

Paso 2: Insertar el ensamblaje del hotend en el soporte del hotend
Como se muestra en la figura, inserte el ensamblaje del hotend por inducción en el soporte del hotend de izquierda a derecha.
Al apretar los tornillos, asegúrese de que los cables de conexión no estén aplastados ni sometidos a presión, ya que esto podría afectar la comunicación.

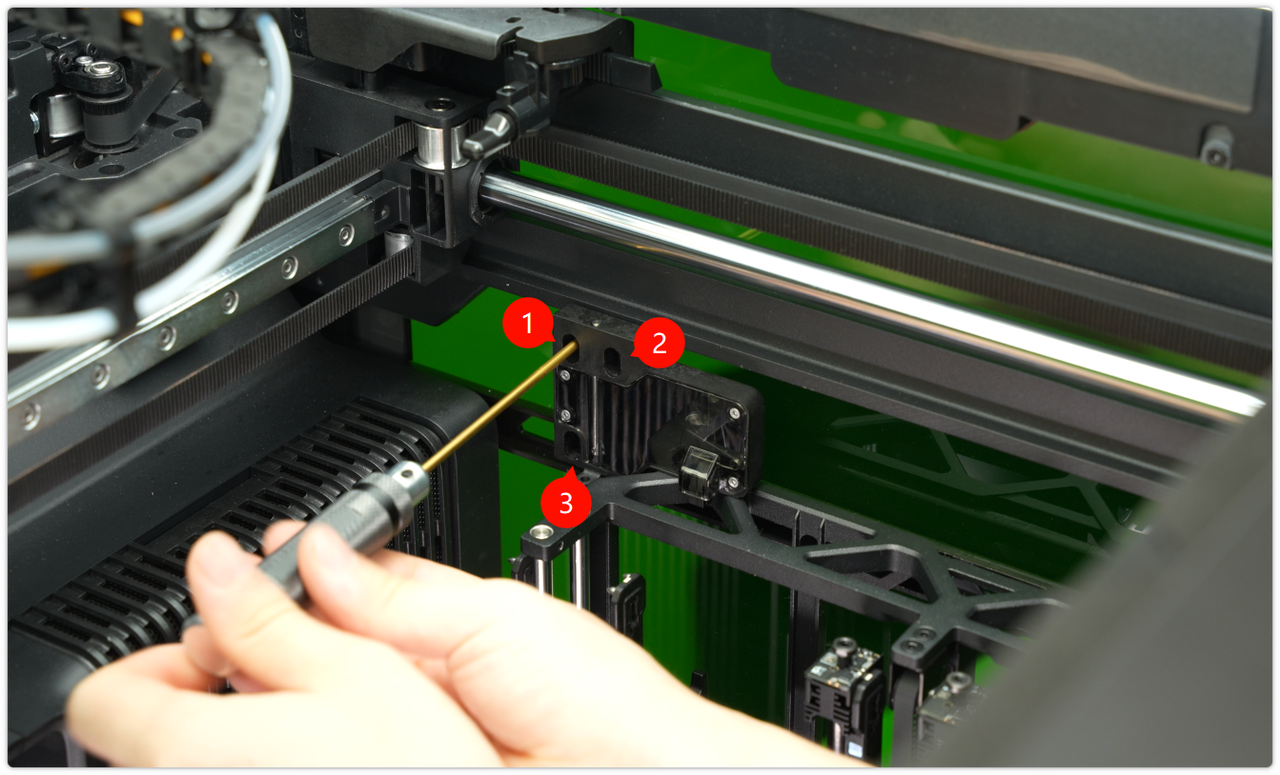

Paso 3: Apriete los tornillos de fijación
Use un destornillador H2.0 para apretar los tres tornillos de fijación. Después de la instalación, mueva suavemente los tornillos para asegurarse de que estén firmemente fijados.

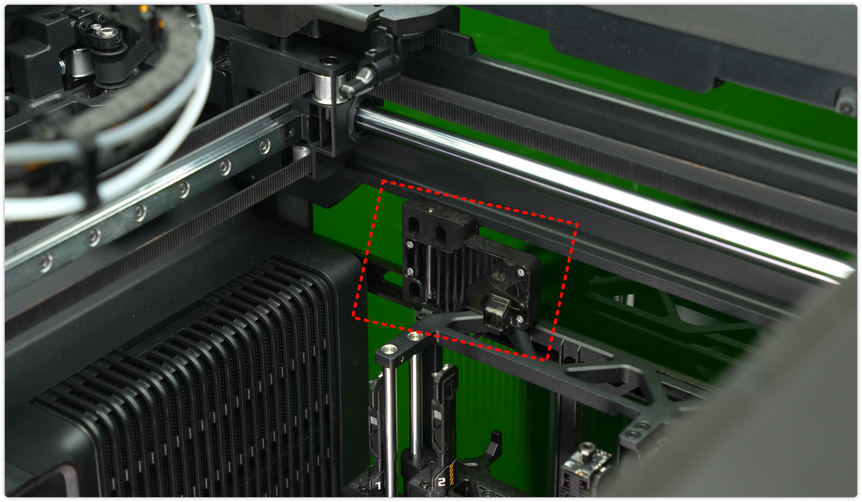

Verificación de funcionamiento
Presione el botón en la parte inferior del componente y observe si el pin cilíndrico interior sube suavemente y sincrónicamente sin ningún atasco.
A continuación, conecte la fuente de alimentación y encienda la impresora para verificar si el ensamblaje de calentamiento por inducción puede alcanzarse y posicionarse correctamente.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe un ticket de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
