Conjunto de Dock del Hotend de Inducción
El Conjunto de Dock del Hotend de Inducción es la unidad de detección de posicionamiento para el conjunto del hotend. Utiliza adhesión magnética para garantizar una colocación estable del hotend e integra un sensor Hall e una luz indicadora: el sensor Hall detecta si el hotend está posicionado correctamente, mientras que la luz indicadora proporciona retroalimentación en tiempo real sobre el estado del hotend.
Cuándo utilizar esta guía
- Si el conjunto de dock del hotend de inducción está dañado
- Se recomienda reemplazarlo según el soporte técnico de Bambu Lab
Herramientas y materiales requeridos
- Destornillador H2.0
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre el cumplimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia que necesita.
Guía en video
Retirando el antiguo Conjunto de Dock del Hotend de Inducción
Los pasos a continuación guiarán el reemplazo del conjunto de dock del hotend de inducción en la impresora H2C.

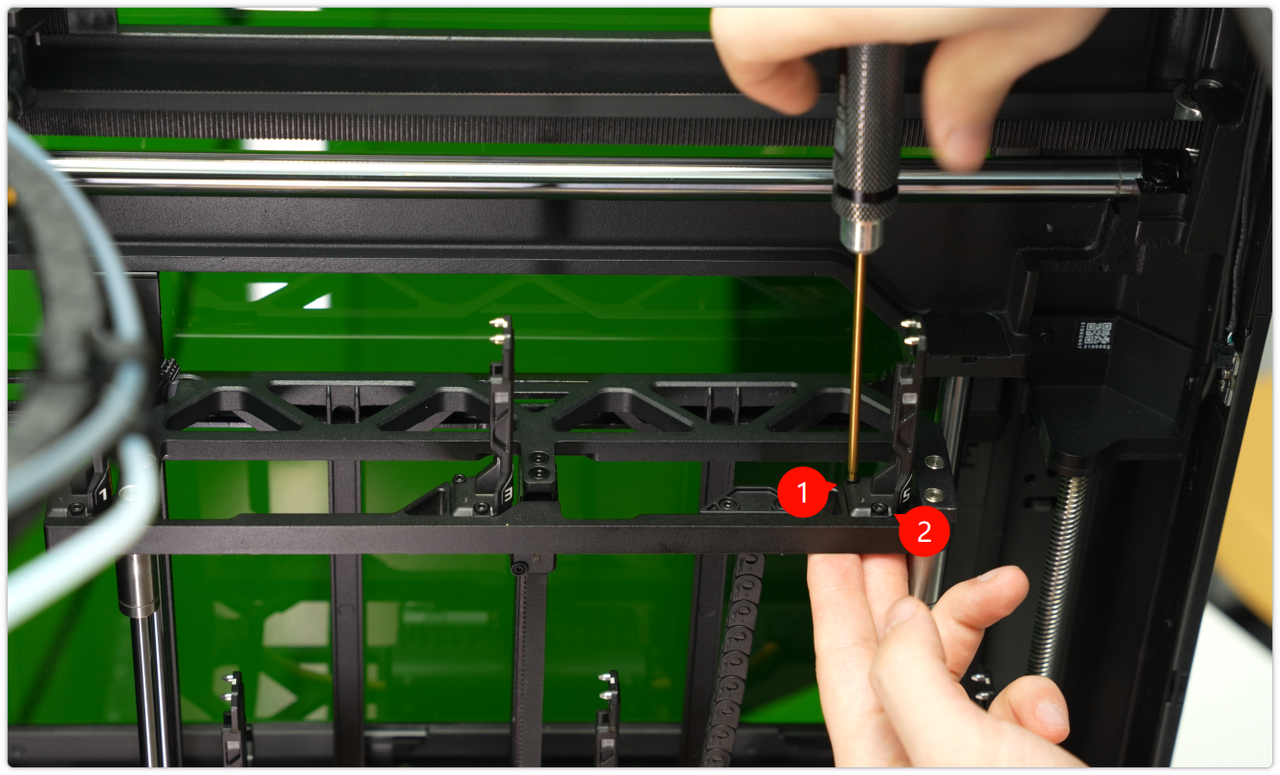

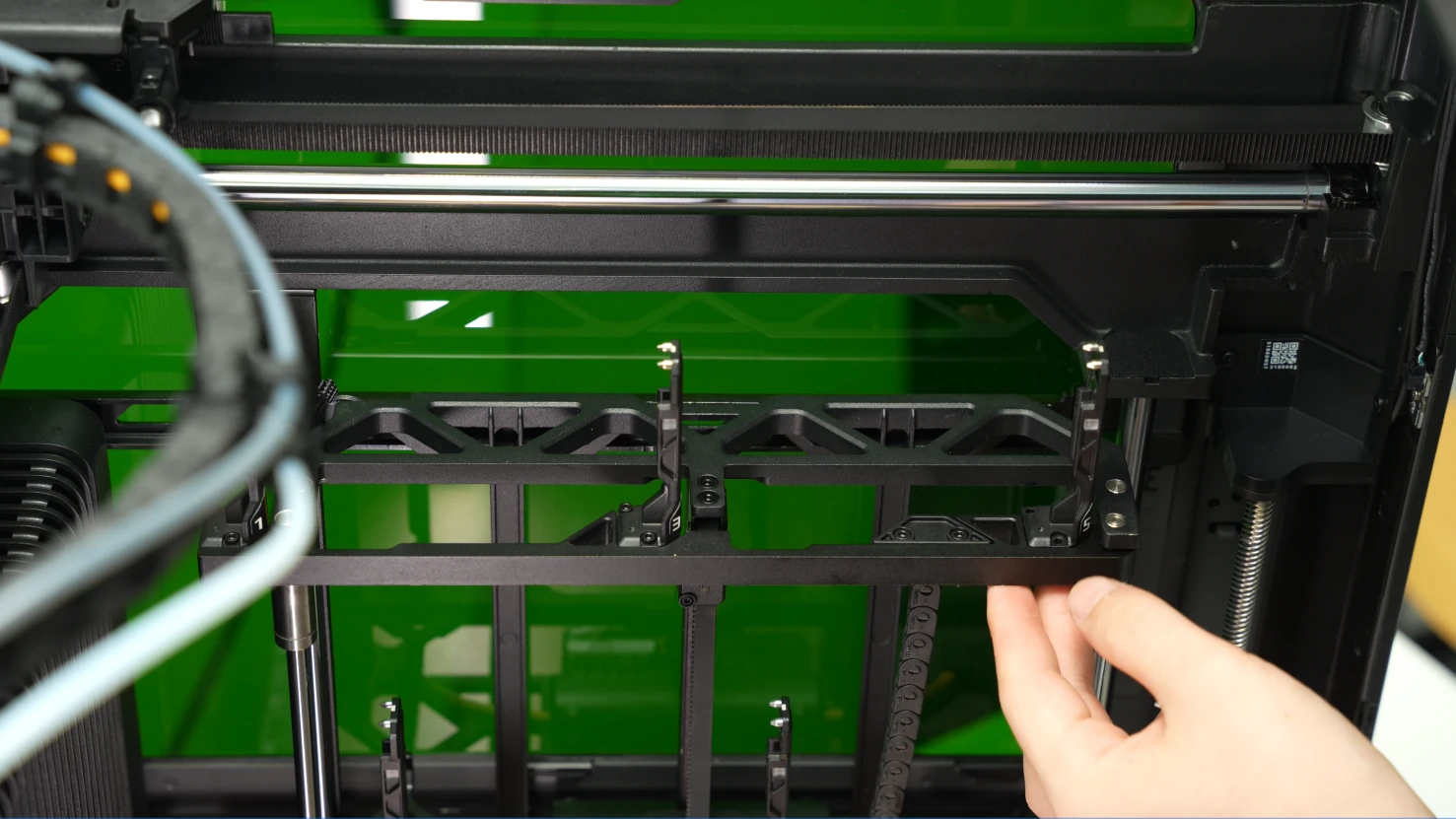

Paso 1: Elevar la estantería del hotend de inducción que contiene el dock dañado y retirar el hotend. Utilice un destornillador H2.0 para retirar los dos tornillos de fijación

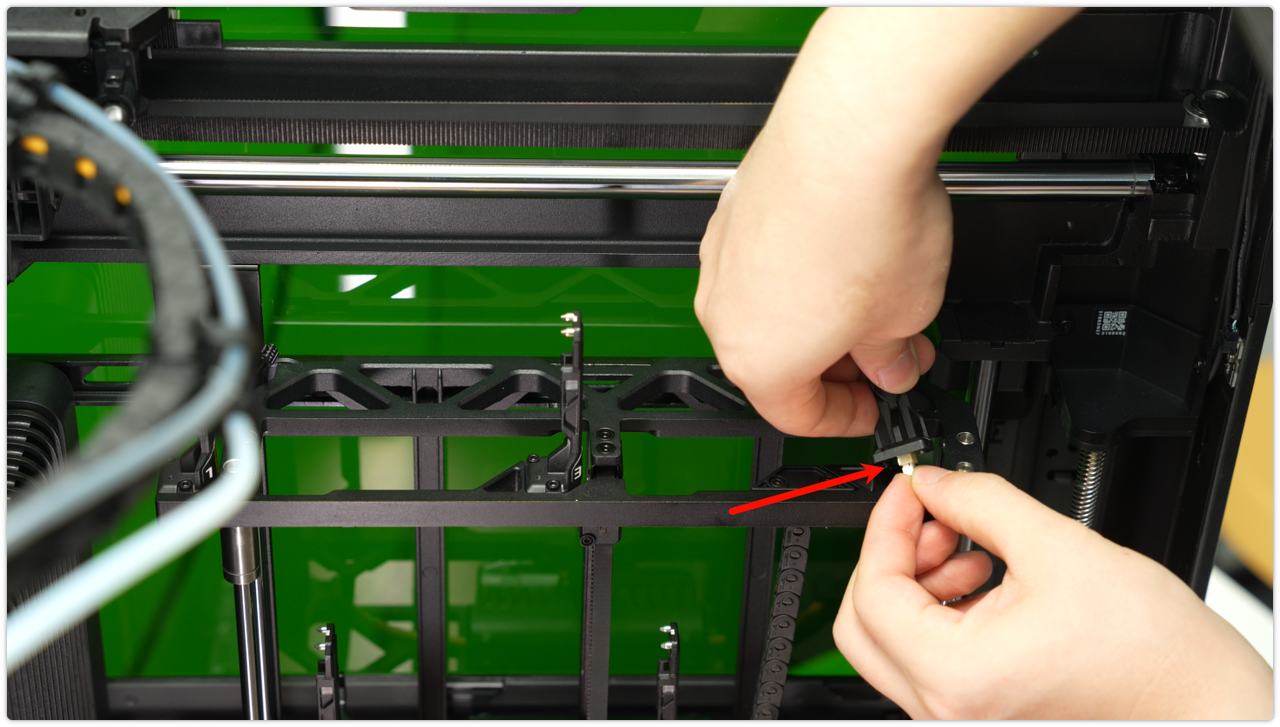

Paso 2: Levantar el conjunto de dock, desconectar suavemente el cable y retirarlo de la estantería
Instalando un nuevo Conjunto de Dock del Hotend de Inducción

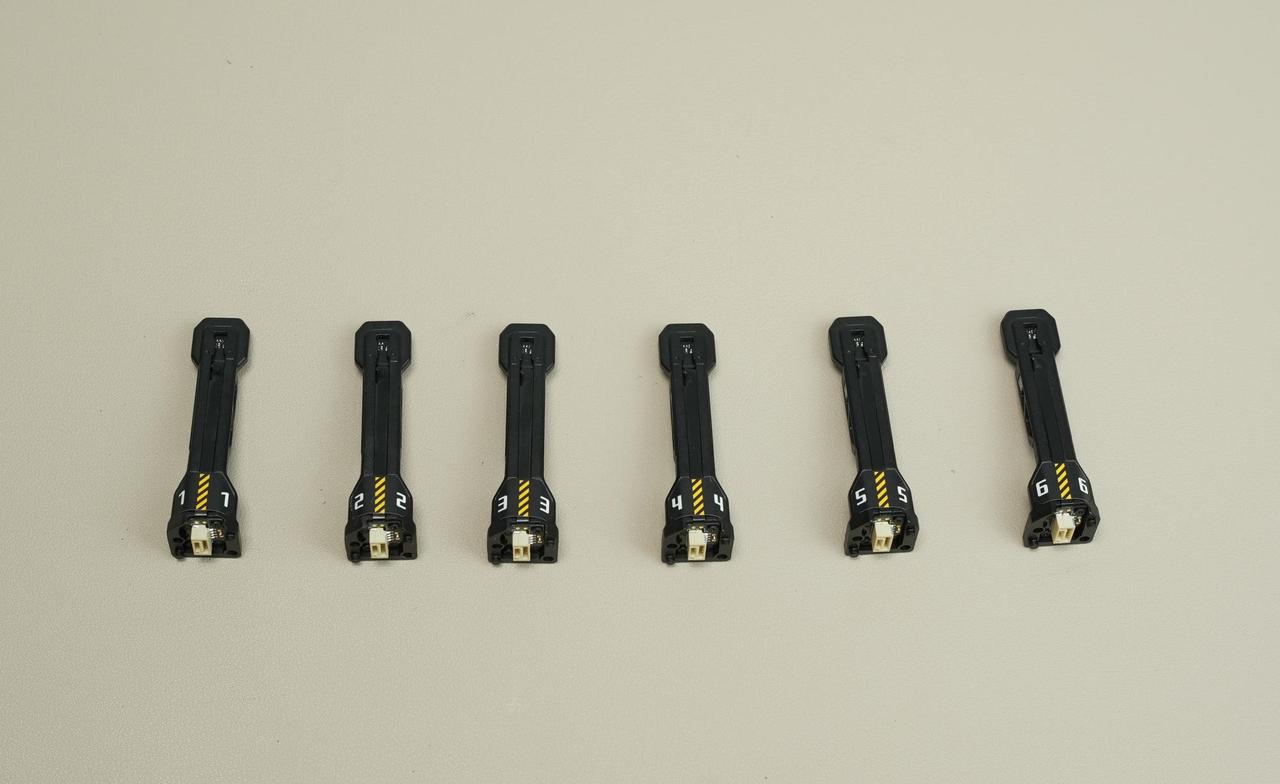

Paso 1: Fijar la etiqueta correspondiente al nuevo conjunto de dock

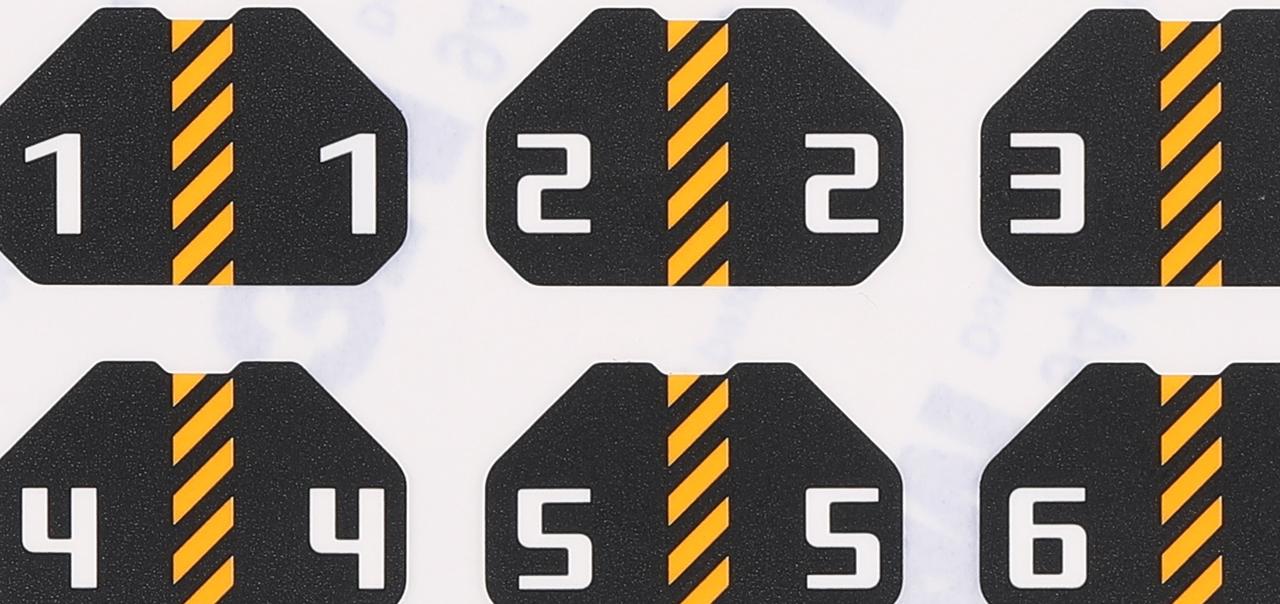

Los docks del hotend de inducción no incluyen etiquetas numeradas de fábrica. Se incluye un conjunto de etiquetas numeradas del 1 al 6 en el paquete. Por favor, fije el número correspondiente al nuevo conjunto de dock.
Paso 2: Insertar el cable de conexión en el nuevo conjunto de dock y organizar cuidadosamente el cable en la bandeja de cables

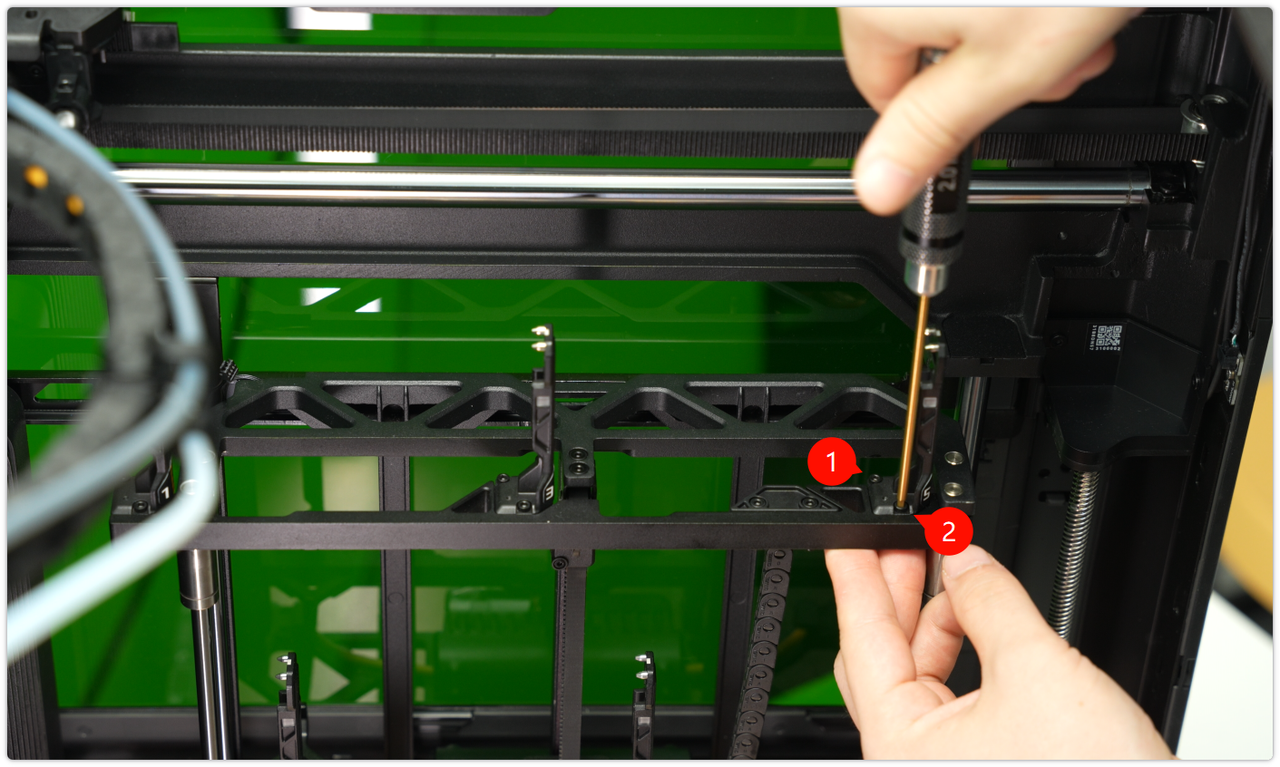

Paso 3: Utilice un destornillador H2.0 para ajustar los dos tornillos y asegurar el nuevo conjunto de dock a la estantería
Verificación de funcionamiento
Conecte la fuente de alimentación y encienda la impresora para verificar que el conjunto de hotend de inducción se pueda levantar y colocar correctamente, y que su información se lea adecuadamente.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
