Cuándo utilizar esta guía
Si la desviación de altura del soporte del hotend por inducción excede el rango permitido después de reemplazarlo. Esto puede causar un error durante el proceso de inicialización. En este caso, es necesario ajustar manualmente la altura del soporte.
Herramientas requeridas
-
Destornillador H2.0
Advertencia de seguridad
¡IMPORTANTE!
Siempre apague y desconecte la alimentación de la impresora antes de realizar trabajos de mantenimiento. No hacerlo implica un riesgo de descarga eléctrica, cortocircuito y daño en la impresora o área circundante.
Cuando una tarea de mantenimiento requiera que la impresora esté encendida, use guantes aislantes para seguridad y tenga especial cuidado no deprimir, dañar ni aplicar presión a ningún cable, conector o placa de circuitos expuestos. Además, la boquilla puede estar extremadamente caliente, por lo que nunca la toque con piel expuesta.
Si tiene preguntas o inquietudes relacionadas con lo anterior o con los pasos de esta guía, por favor abra un nuevo ticket en nuestra Página de Soporte para recibir asistencia.
Pasos de calibración de posición
Paso 1. Instalar bloques de calibración

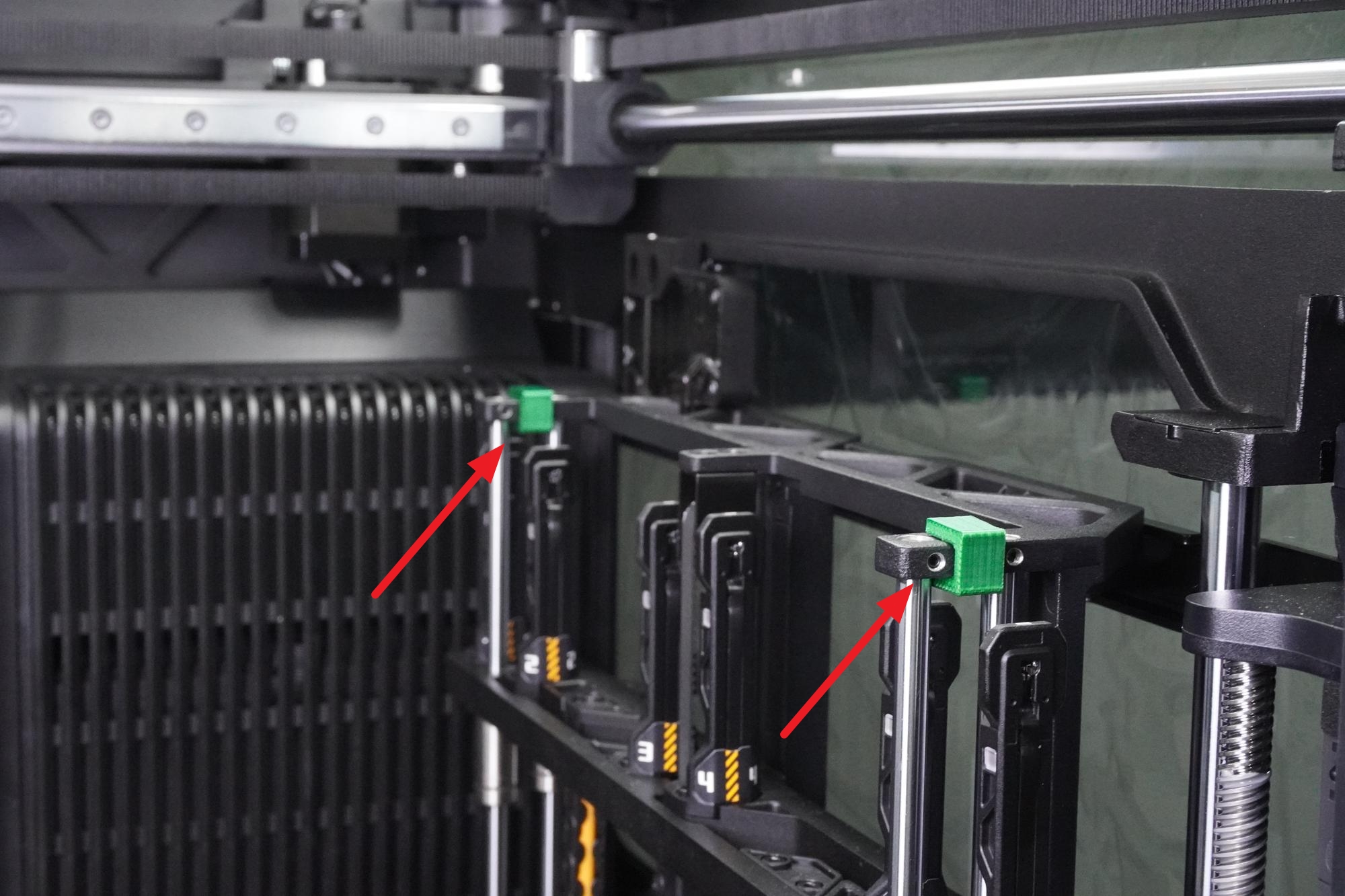

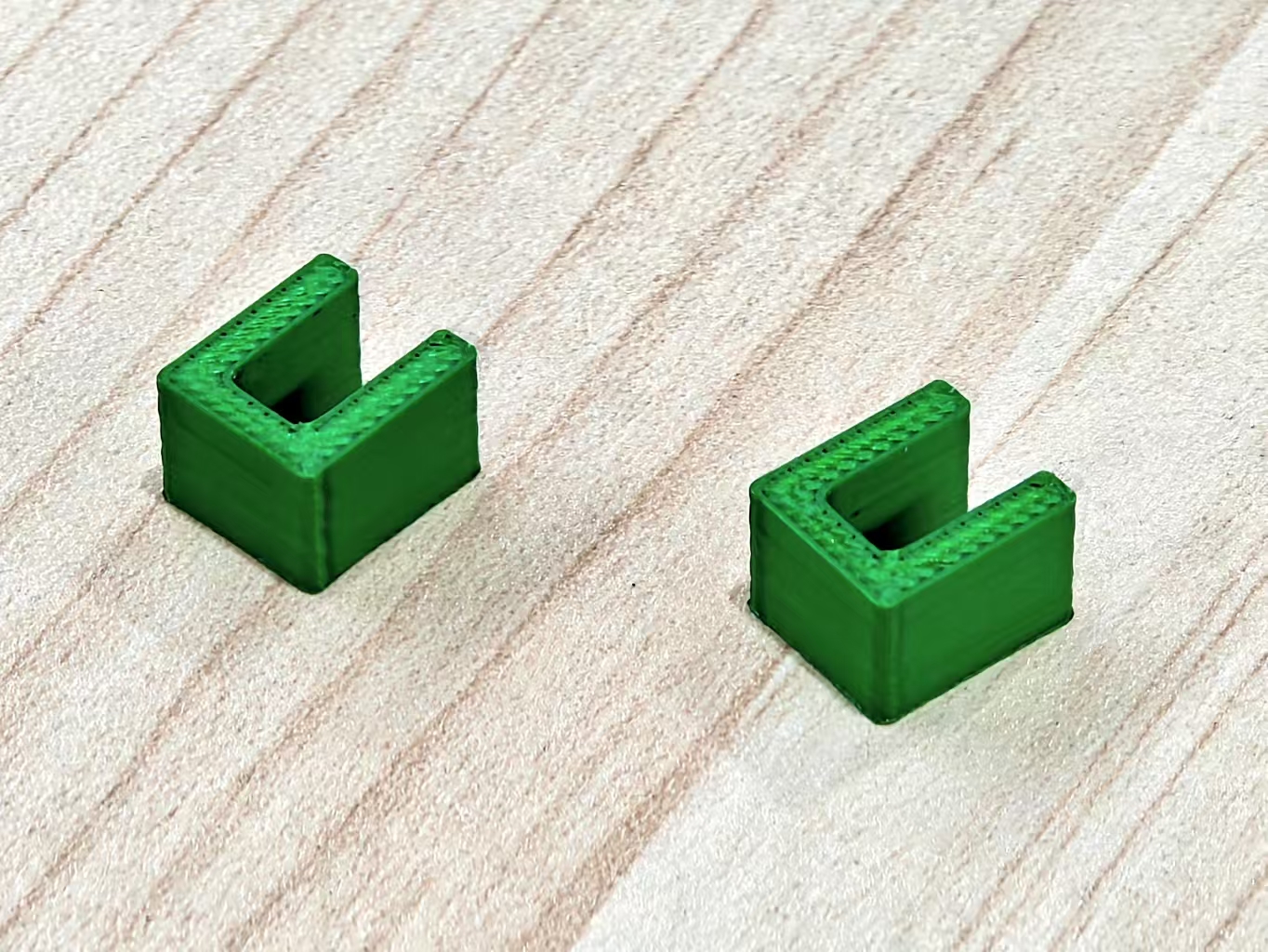

Coloque el bloque de calibración impreso en dos posiciones del soporte del hotend por inducción, como se muestra. Asegúrese de que esté colocado de forma segura y sin holgura.
Paso 2. Liberar el soporte del hotend por inducción

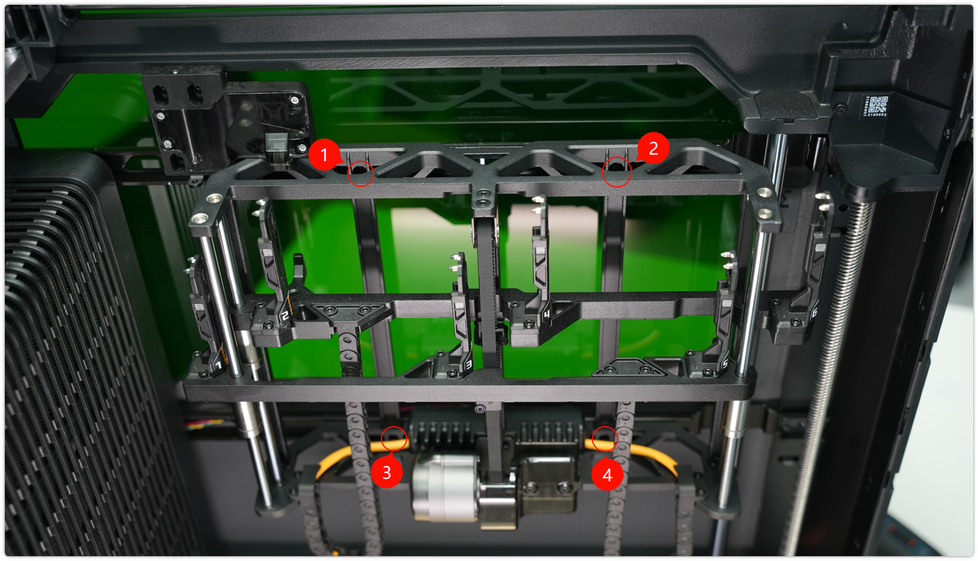

Use un destornillador hexagonal H2.0 para aflojar los cuatro tornillos de fijación en el lateral del soporte hasta que pueda moverse libremente, sin retirar completamente los tornillos.
Paso 3. Ajuste de altura

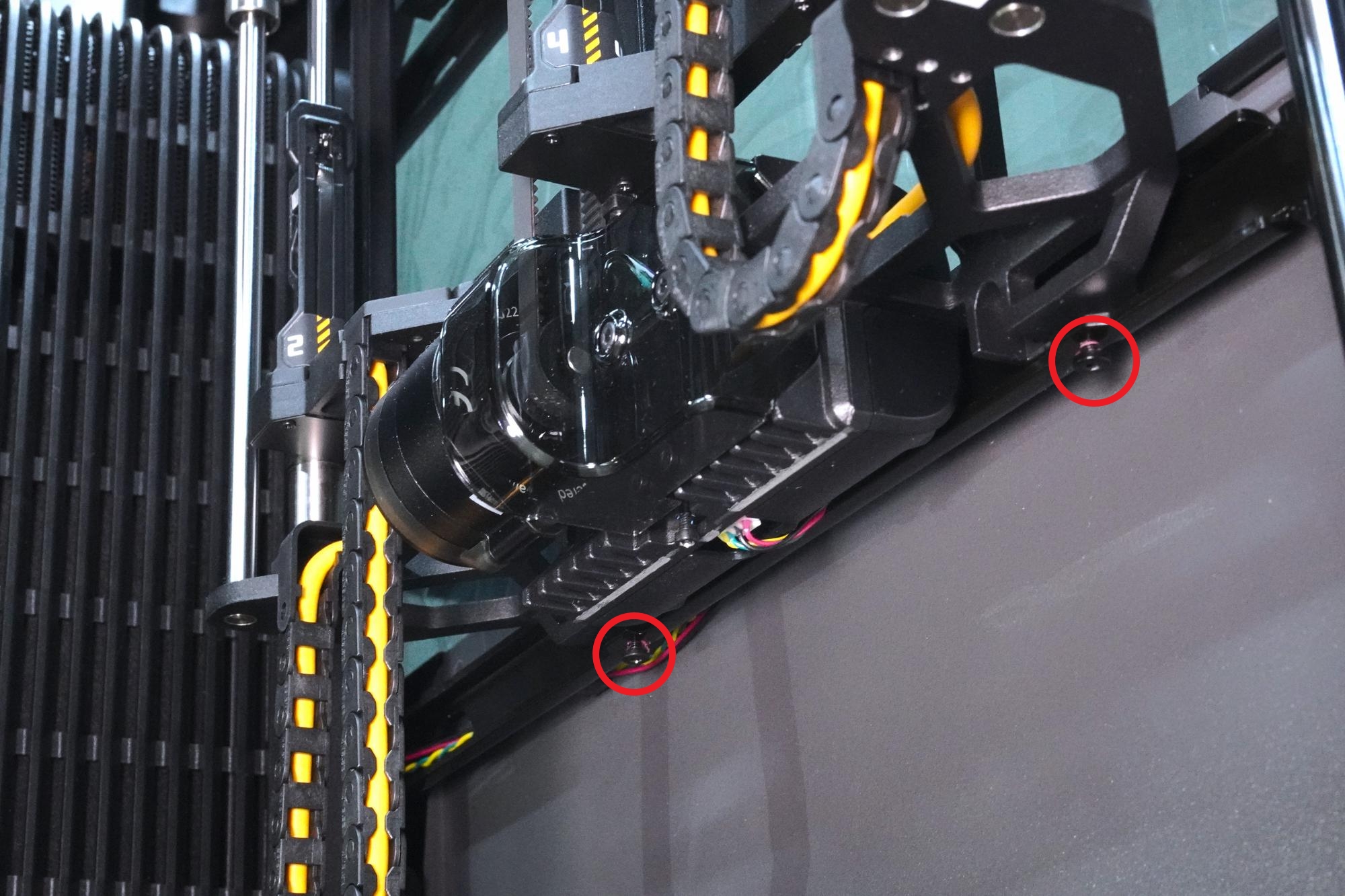

Ajustando los dos tornillos en la parte inferior del soporte, se puede modificar su altura. Apriete los tornillos para elevar el soporte y afloje para bajarlo.

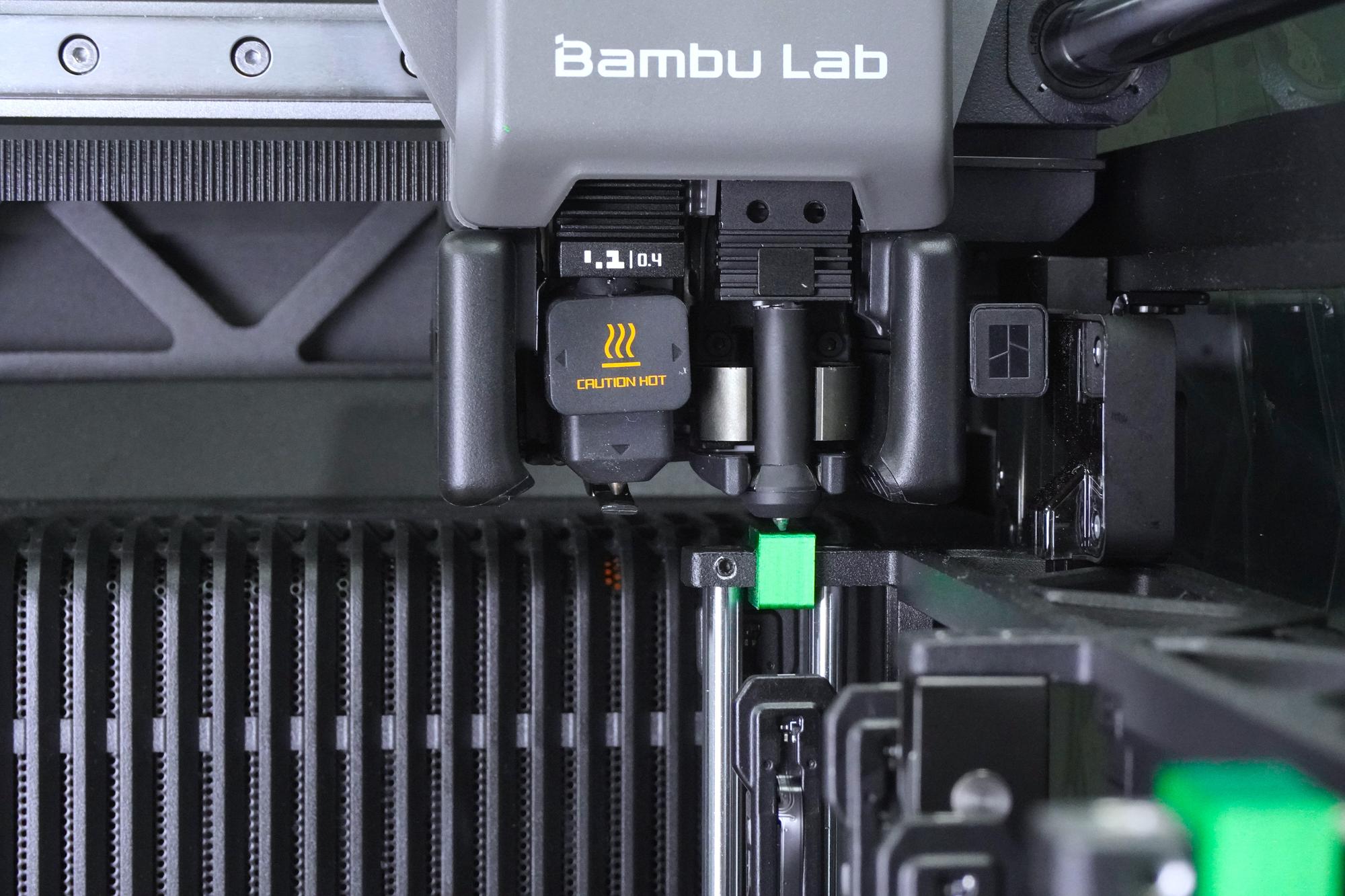

Mueva manualmente el cabezal a la posición del bloque de calibración, como se muestra, ajuste el tornillo frontal en la parte inferior del soporte y observe el contacto entre la boquilla y el bloque de ajuste verde en la parte frontal. La boquilla debe tocar ligeramente la superficie del bloque de ajuste (sin huecos ni compresión).
Después de ajustar el tornillo frontal inferior, utilice el mismo método para ajustar la altura del extremo trasero del soporte, asegurando que la boquilla toque ligeramente la superficie del bloque de ajuste. Asegúrese de que la parte frontal del soporte mantenga la altura correcta después de ajustar el tornillo trasero.
- Tómese su tiempo y ajuste iterativamente los tornillos frontal e inferior según sea necesario; el objetivo es garantizar que ambos bloques impresos estén a la altura óptima desde el hotend por inducción.
Paso 4. Apriete los tornillos superiores del soporte y retire los bloques de calibración
Una vez completada la calibración de altura, use un destornillador H2.0 para apretar los cuatro tornillos en el lateral del soporte de herramientas en las posiciones mostradas en el diagrama, asegurando que el soporte esté firmemente fijo y sin holgura. Luego retire el bloque de ajuste para completar la calibración.
Verificación de funcionamiento
Después de la calibración, es necesario realizar nuevamente la operación de inicialización del soporte del hotend por inducción para verificar si su altura es correcta. Los pasos específicos son:

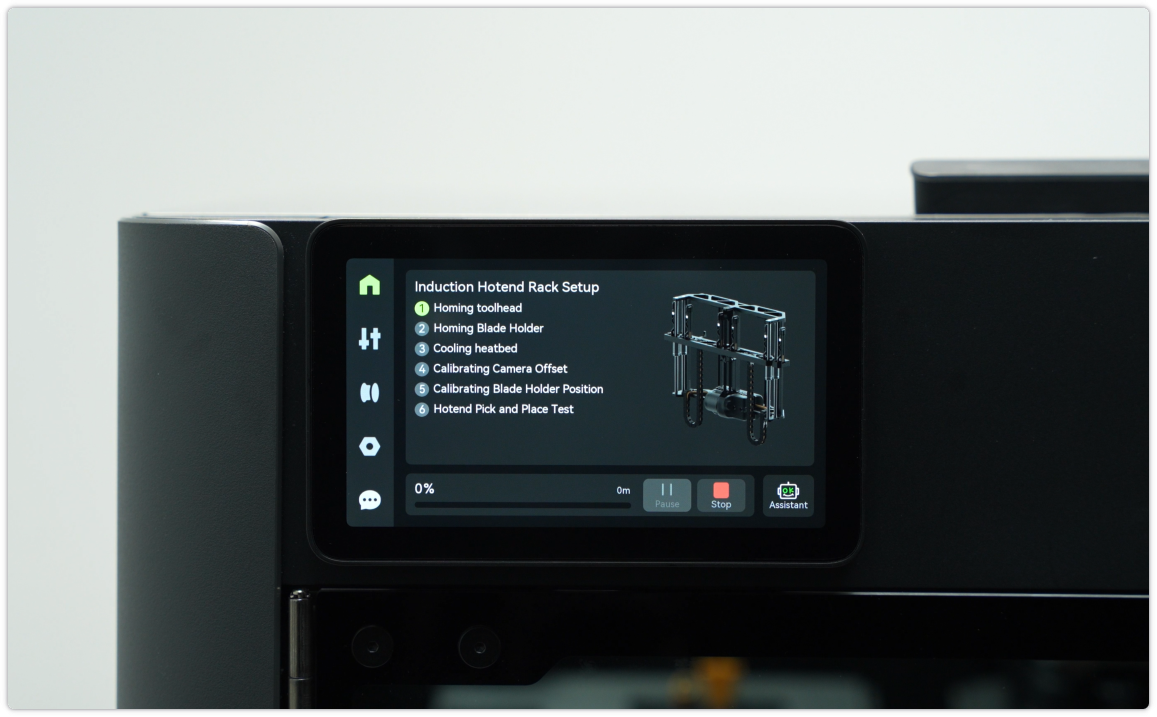

En la pantalla de la impresora, haga clic en el botón de configuración en la barra lateral izquierda → ingrese a la interfaz "calibración" y seleccione "Calibración del soporte del marco del hotend por inducción".
Haga clic en el botón "Iniciar" y el soporte del hotend por inducción ejecutará automáticamente el proceso de calibración preestablecido.
