Placa de Control del Banco de Hotend por Inducción
La Placa de Control del Banco de Hotend por Inducción es la unidad de control central del sistema Vortek, responsable del control centralizado del movimiento y de la retroalimentación de estado de alta precisión. Integra un circuito de accionamiento que controla con precisión el motor del banco, permitiendo la colocación y retiro automáticos del conjunto del hotend. Además, procesa las señales de retroalimentación del unidad de acoplamiento del hotend y del sensor Hall de homing para garantizar una posición precisa del hotend y la calibración de alineación del banco.
Cuándo utilizar esta guía
- La placa de control está dañada.
- El soporte técnico de Bambu Lab recomienda un reemplazo.
Herramientas y materiales requeridos
- Destornillador H2.0
- Destornillador H1.5
Advertencia de seguridad
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los circuitos electrónicos de la impresora y problemas adicionales. Por lo tanto, es fundamental apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder de manera oportuna y brindarle la asistencia que necesita.
Guía en video
Retirando la Placa de Control del Banco de Hotend por Inducción Antigua
Paso 1: Retirar el Actuador de Cierre del Hotend por Inducción
Desconecte el cable del conjunto del actuador de cierre del hotend por inducción. Luego, utilice un destornillador H2.0 para retirar los tres tornillos de montaje y extraiga el conjunto.
Para pasos detallados de reemplazo, consulte la wiki: Guía para Reemplazar el Actuador de Cierre del Hotend por Inducción.
Paso 2: Retirar el Conjunto del Banco de Hotend por Inducción
Para pasos detallados de reemplazo, consulte la wiki: Guía de Reemplazo del Conjunto del Banco de Hotend por Inducción.
Paso 3: Retirar la Placa de Control del Banco de Hotend por Inducción

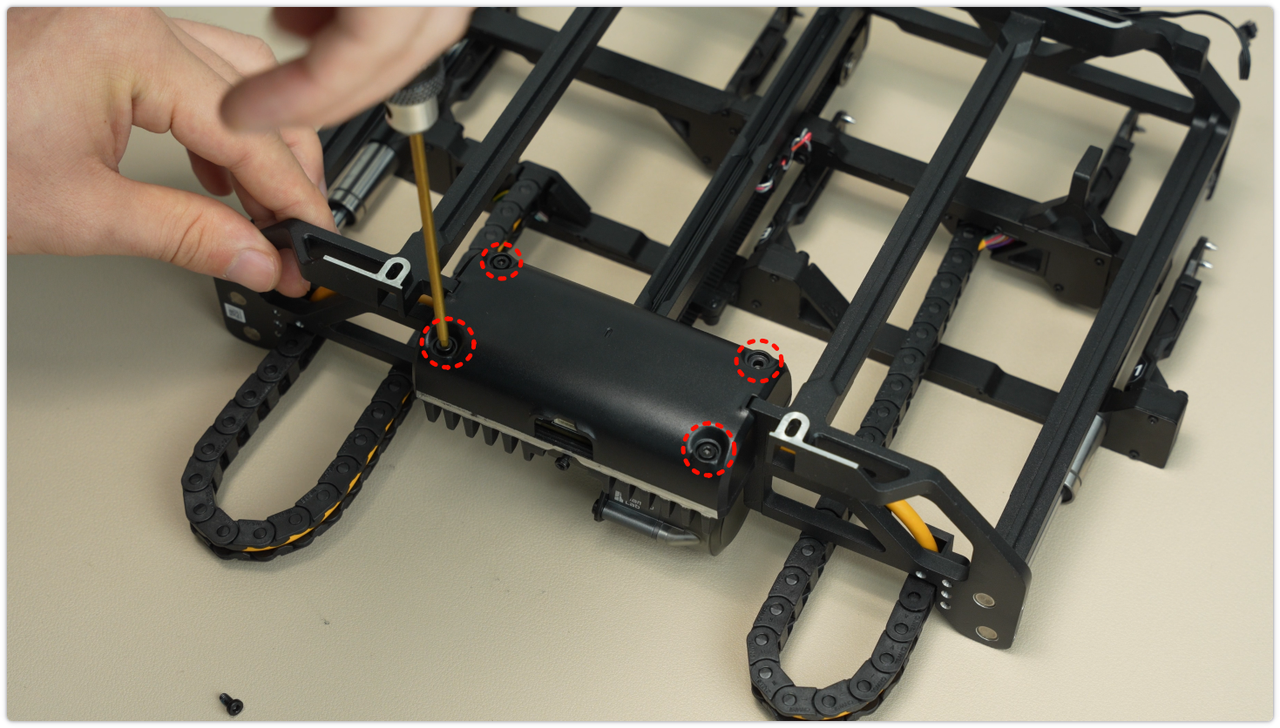

Utilice un destornillador H2.0 para retirar los cuatro tornillos que fijan la cubierta de la placa de control, luego retire la cubierta.

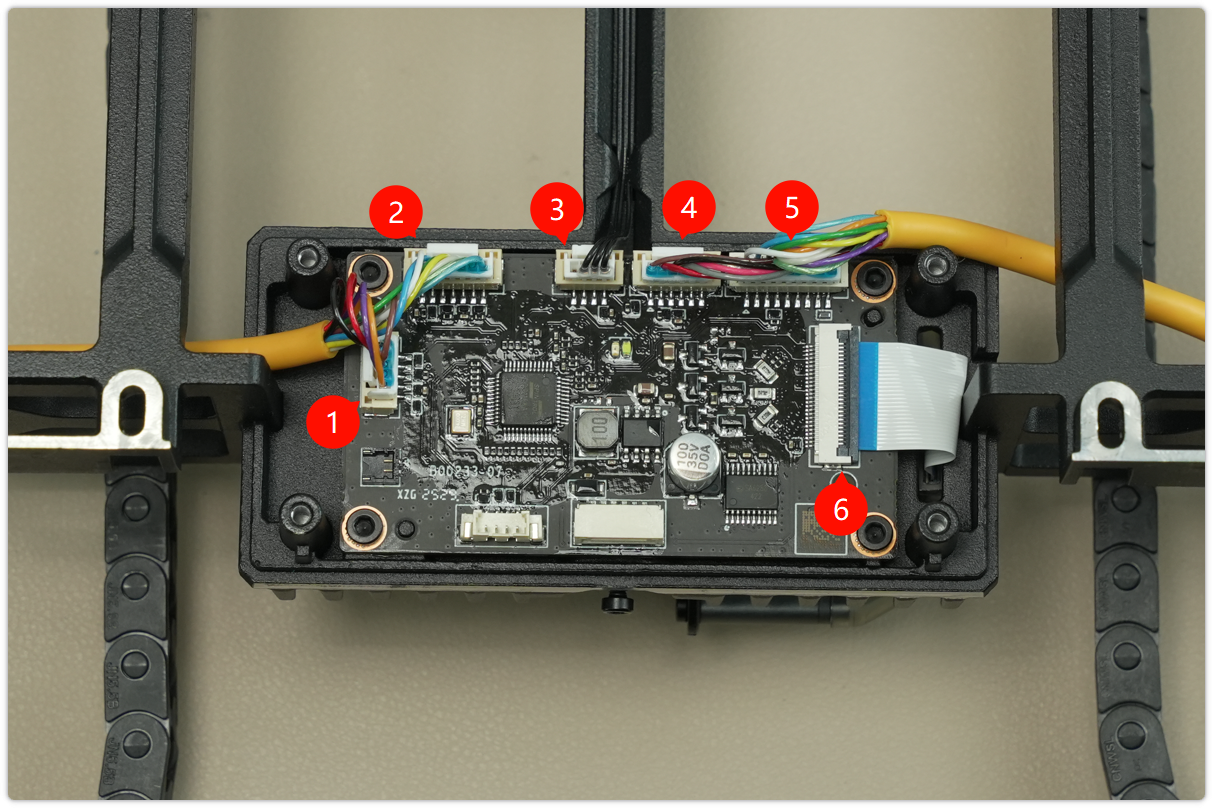

Retire los conectores de la placa de control del banco de hotend por inducción.
-
Interfaces 1 y 2: Conectan a los módulos de soporte del hotend 1, 3 y 5. Se utilizan para detectar si el hotend está correctamente colocado.
-
Interfaz 3: Conecta al actuador de cierre del hotend. Se utiliza para detectar la posición de la varilla de empuje.
-
Interfaces 4 y 5: Conectan a los módulos de soporte del hotend 2, 4 y 6. Se utilizan para detectar si el hotend está correctamente colocado. (La Interfaz 4 también detecta si el cabezal vuelve al centro.)
-
Interfaz 6: Motor del cabezal.

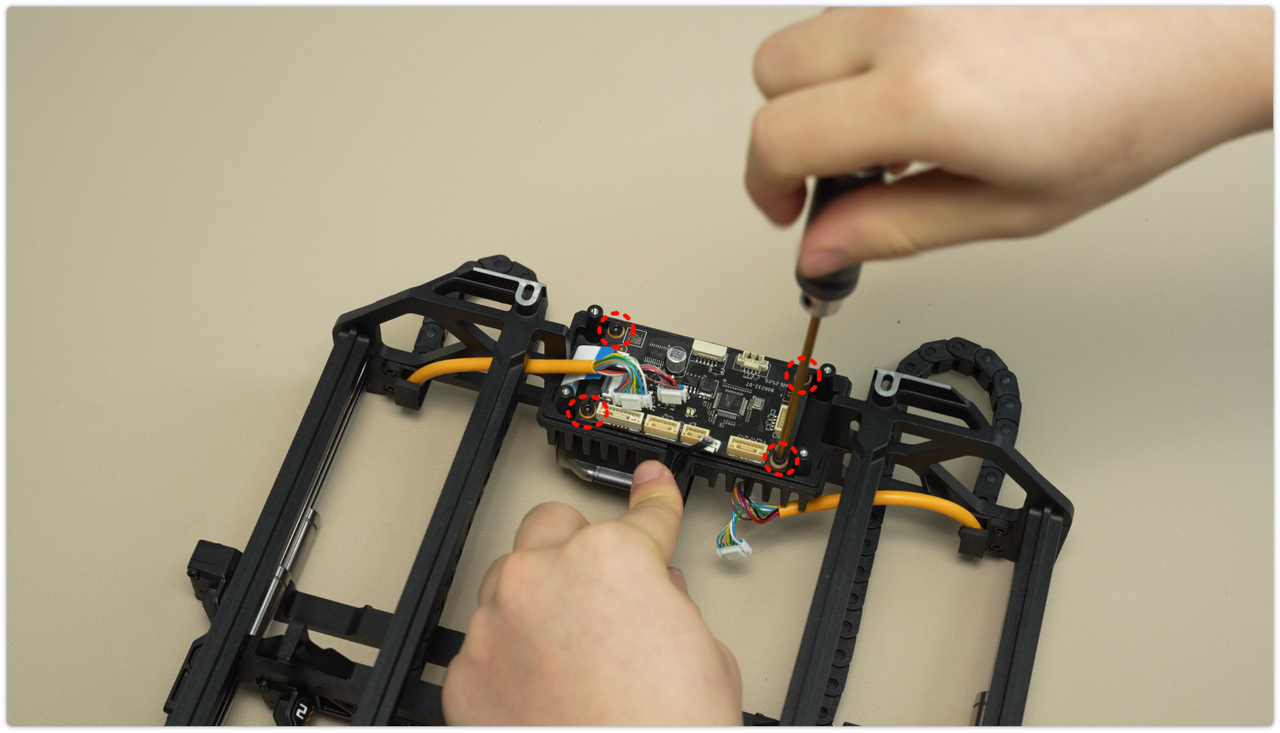

Utilice una llave Allen H2.0 para retirar los cuatro tornillos que fijan la placa de control del banco de hotend por inducción, luego retire la placa de control.
Instalando la Nueva Placa de Control del Banco de Hotend por Inducción
Paso 1: Instalar la Placa de Control del Banco de Hotend por Inducción

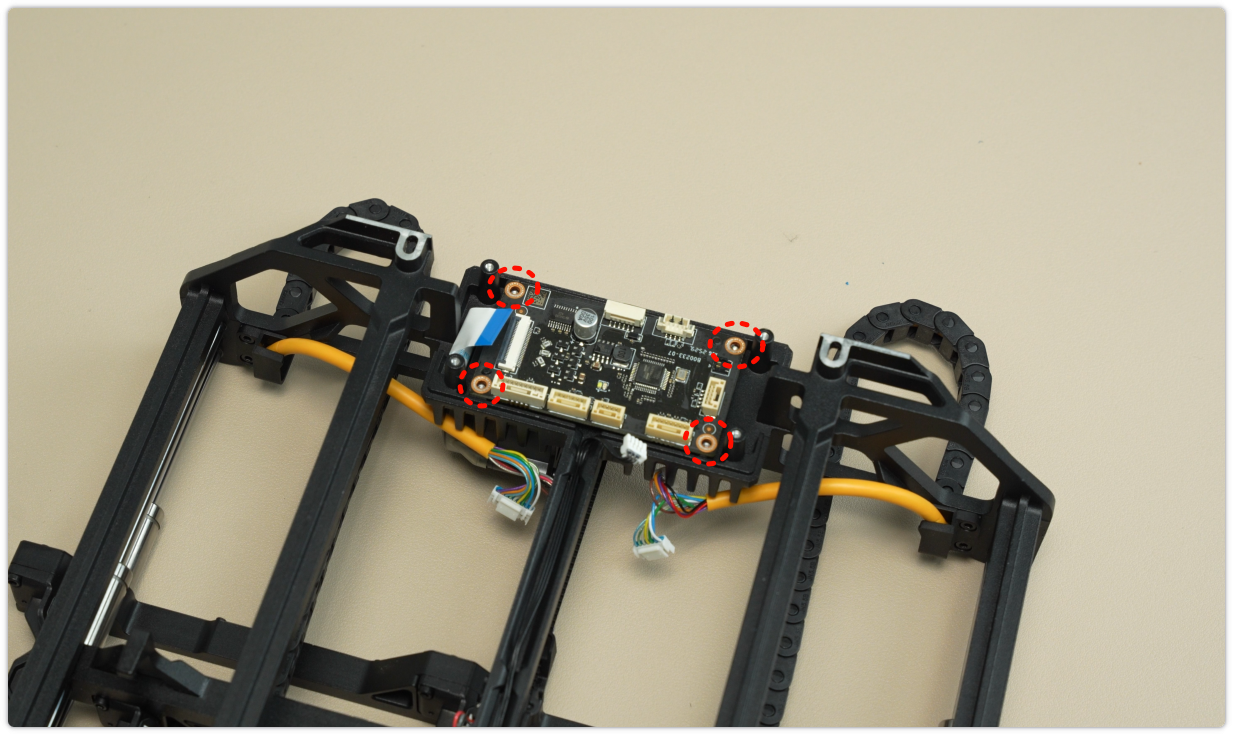

Instale la placa de control del banco de hotend por inducción y apriete los cuatro tornillos utilizando un destornillador H2.0.

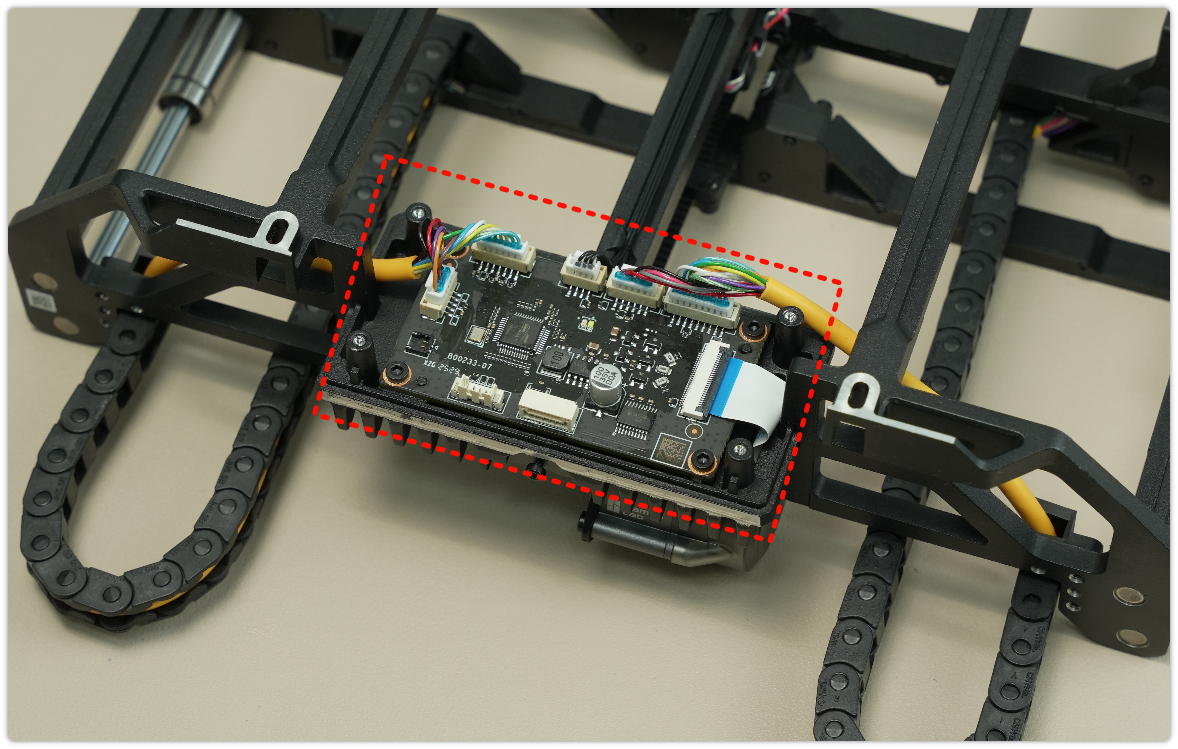

Conecte los cables a la placa de control del banco de hotend por inducción en secuencia.
-
Interfaces 1 y 2: Conectan a los módulos de soporte del hotend 1, 3 y 5. Se utilizan para detectar si el hotend está correctamente colocado.
-
Interfaz 3: Conecta al actuador de cierre del hotend. Detecta la posición de la varilla de empuje.
-
Interfaces 4 y 5: Conectan a los módulos de soporte del hotend 2, 4 y 6. Se utilizan para detectar si el hotend está correctamente colocado. (La Interfaz 4 también detecta si el cabezal vuelve al centro.)
-
Interfaz 6: Motor del cabezal.

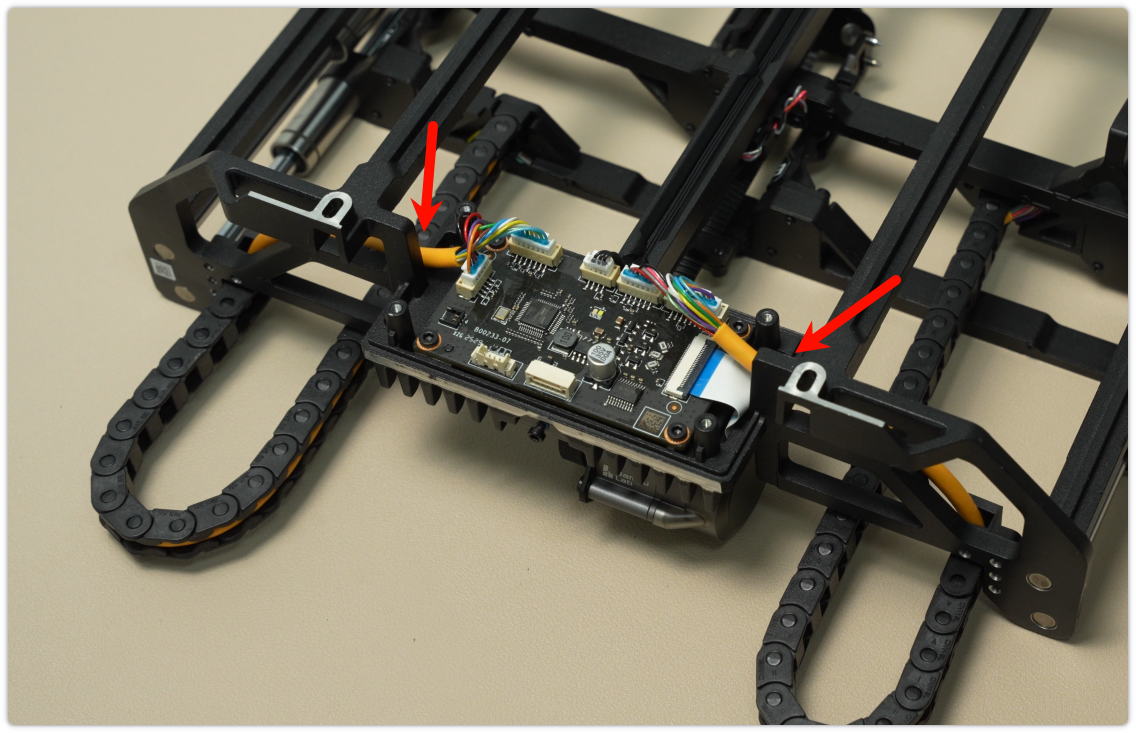

Después de conectar todos los conectores de cable, asegúrese de guiar el cable amarillo en su ranura designada.
Utilice un destornillador H2.0 para instalar los cuatro tornillos y asegurar la cubierta protectora de la placa de control.
Paso 2: Instalar el Conjunto del Banco de Hotend por Inducción
Para pasos detallados de reemplazo, consulte la wiki: Guía de Reemplazo del Conjunto del Banco de Hotend por Inducción.
Paso 3: Instalar el Actuador de Cierre del Hotend por Inducción
Al apretar los tornillos, asegúrese de evitar que los cables queden atrapados, ya que una presión excesiva podría interferir con la comunicación.
Para pasos detallados de reemplazo, consulte la wiki: Guía para Reemplazar el Actuador de Cierre del Hotend por Inducción.
Calibración del Conjunto del Banco de Hotend por Inducción
Después de volver a detectar el conjunto del hotend, debe realizar una operación de calibración en el conjunto de inmediato para garantizar la precisión operativa de la impresora. Los pasos específicos son los siguientes:
- En la pantalla de la impresora, toque Configuración en la barra lateral izquierda → abra el menú "Calibración" y seleccione "Configuración del Banco de Hotend por Inducción".
- Haga clic en Iniciar, y la configuración del banco de hotend por inducción ejecutará automáticamente el proceso de inicialización preestablecido.
Solución de problemas: Si ocurre un error o falla durante la inicialización, es probable que la desviación de instalación del conjunto del banco de hotend por inducción supere la tolerancia permitida. Consulte la Guía de Calibración Manual de Posición del Banco de Hotend por Inducción H2C para recalibrar la posición manual. Después de completarla, puede intentar la operación de calibración nuevamente.
Verificación de Funcionalidad
Conecte la fuente de alimentación y encienda la impresora para verificar que el hotend por inducción se pueda recoger y colocar correctamente, y que su información se lea normalmente.
Notas Finales
Esperamos que esta guía haya brindado un soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder de inmediato a preguntas comunes y brindarle orientación operativa.
