Motor de Rack de Hotend por Inducción H2C Vortex

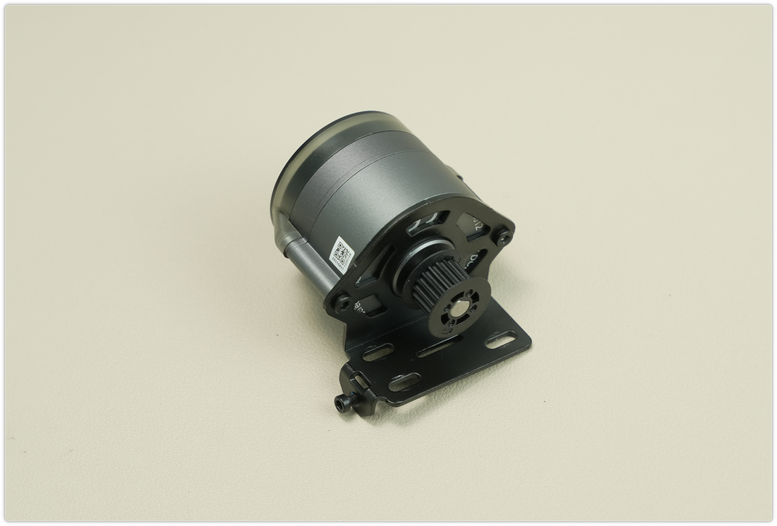

El Motor de Rack de Hotend por Inducción 3513 es un motor servo responsable de impulsar el movimiento de elevación del rack. Proporciona un par de torsión estable y confiable con capacidades de ajuste inteligente, modulando automáticamente el par o activando una alarma HMS en caso de obstrucción o movimiento anómalo, garantizando la seguridad y precisión de la operación de elevación del hotend.
Cuándo utilizar esta guía
- El motor está dañado
- Soporte técnico de Bambu Lab recomienda reemplazarlo
Herramientas y materiales requeridos
- Destornillador H2.0
- Pinzas
- Caja de tornillos (opcional)

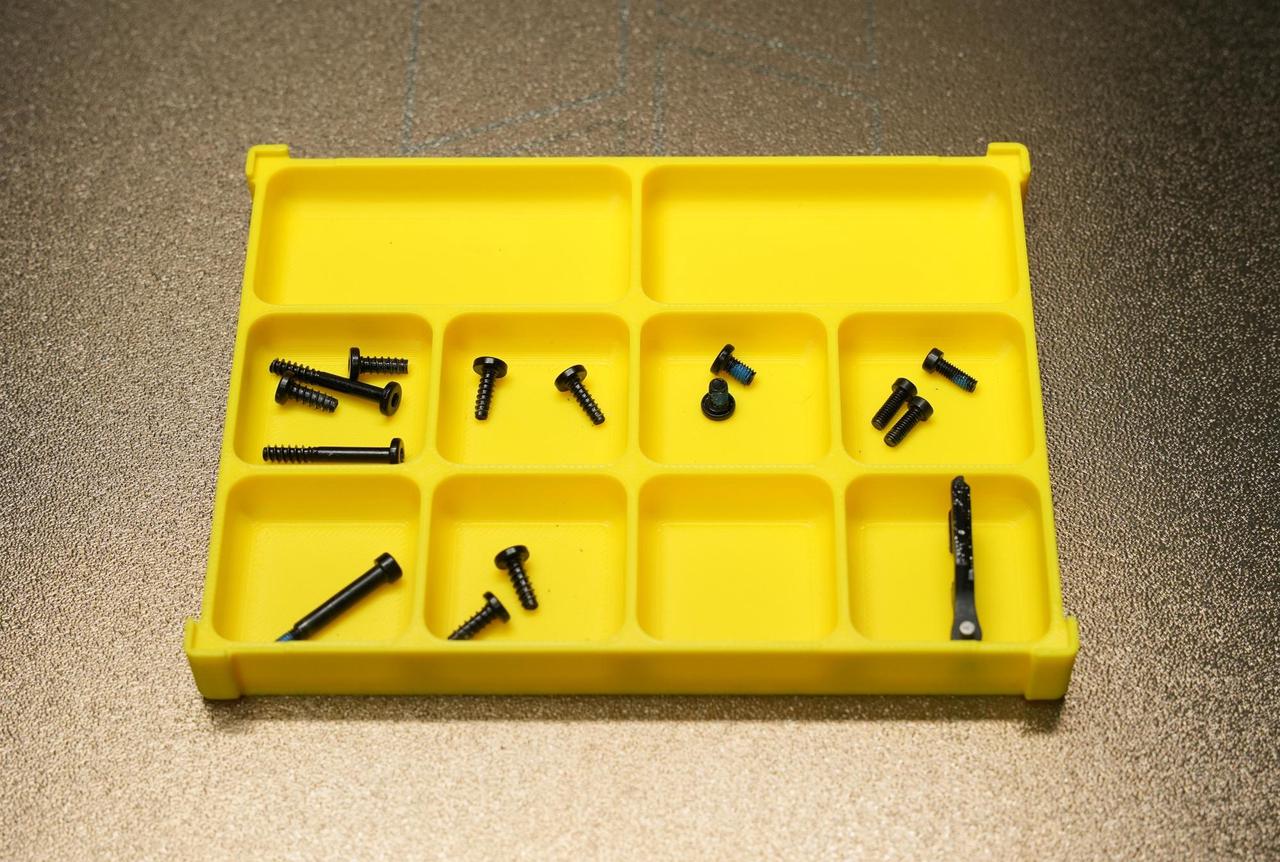

Este proceso de reemplazo implica muchos tornillos. Para evitar perderlos o mezclarlos, recomendamos preparar una bandeja de almacenamiento de tornillos con anticipación para mantenerlos organizados y fáciles de recuperar.
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede resultar en daños en los electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre el seguimiento de esta guía, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Guía en video
Retirando el viejo Motor de Rack de Hotend por Inducción
Paso 1: Retirar el Actuador de Cierre de Hotend por Inducción
Desconecte el cable del sensor de la cerradura de la manija calentada, luego use un destornillador H2.0 para retirar los tres tornillos de montaje y extraiga el conjunto.
Para pasos detallados de reemplazo, consulte la wiki: Guía para Reemplazar el Actuador de Cierre de Hotend por Inducción.
Paso 2: Retirar el Conjunto de Rack de Hotend por Inducción
Para pasos detallados de reemplazo, consulte la wiki: Guía de Reemplazo del Rack de Hotend por Inducción
Paso 3: Retirar el Motor de Rack de Hotend por Inducción

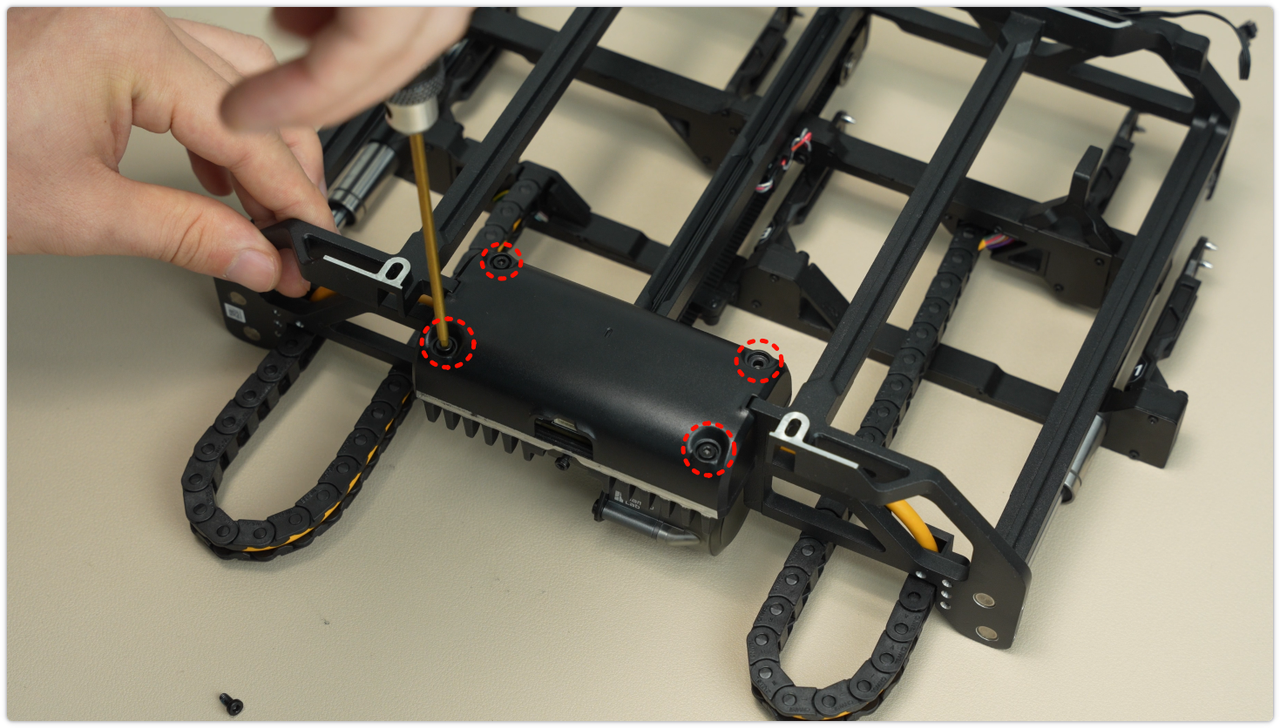

Use un destornillador H2.0 para retirar los cuatro tornillos que sujetan la cubierta de la placa de control, luego retire la cubierta de la placa de control.

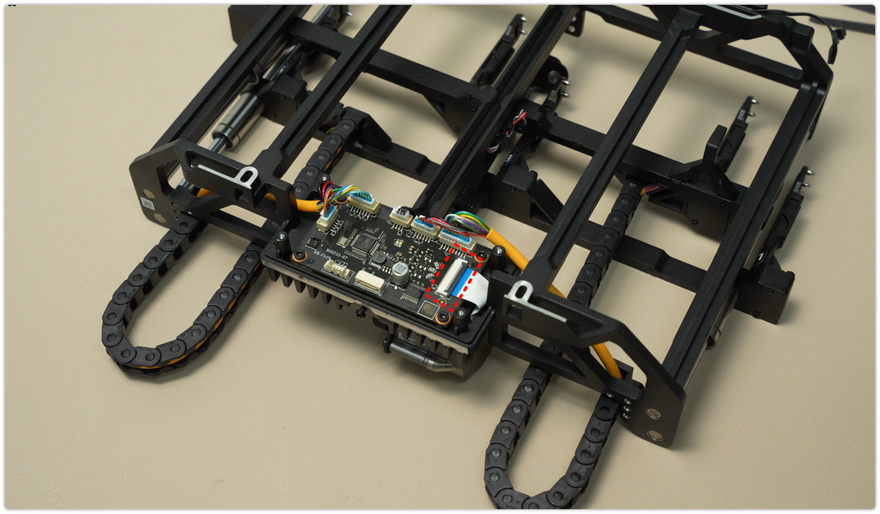

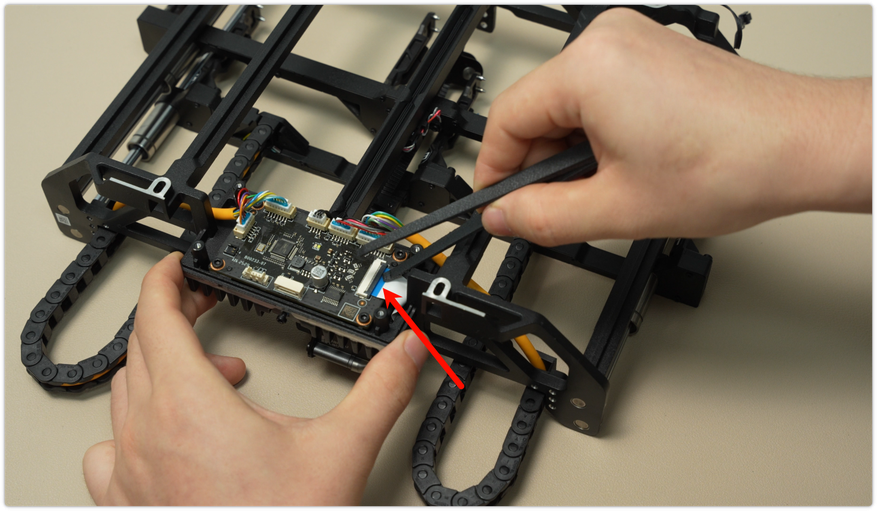

Retire los cables de conexión del motor de la placa de control del rack de hotend por inducción.

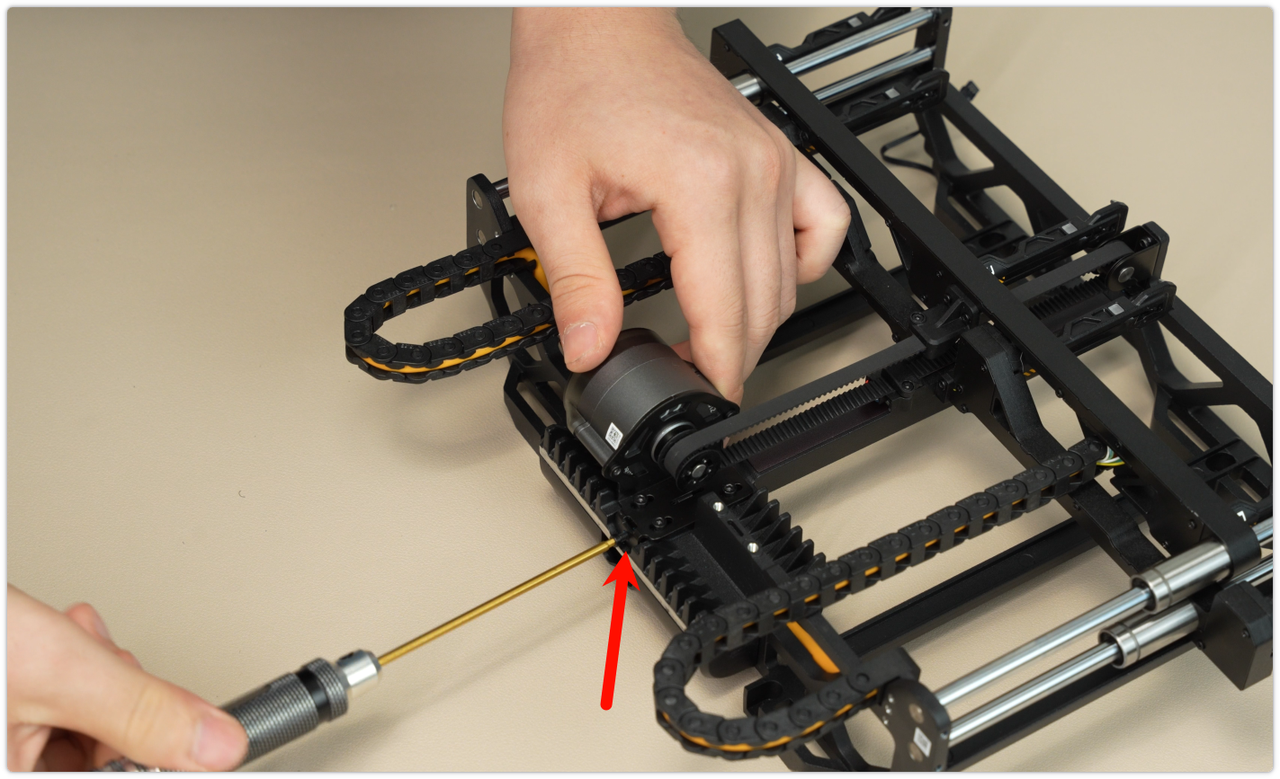

Use un destornillador H2.0 para retirar el tornillo de tensión en la parte inferior del motor de rack de hotend por inducción.

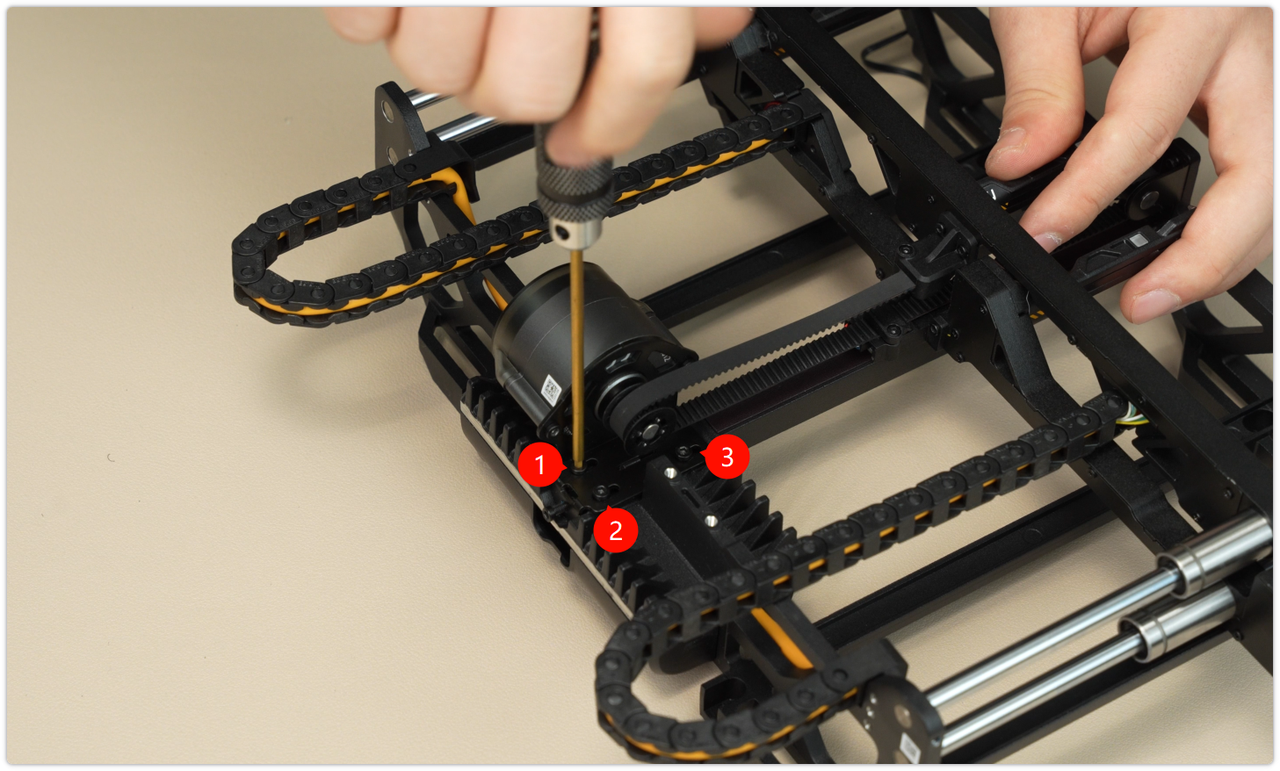

Use un destornillador H2.0 para retirar los tres tornillos de fijación del motor de rack de hotend por inducción y retire el conjunto del motor de rack de hotend por inducción.
Instalando un Nuevo Motor de Rack de Hotend por Inducción
Paso 1: Instalar el Motor y Ajustar la Tensión de la Correa
Para evitar daños en los cables durante el transporte, se debe instalar un cable de cinta para el nuevo motor. Inserte el clip de bloqueo del cable de cinta como se muestra en la figura, luego instale la cubierta trasera del motor.
Guíe el FPC del motor de rack de hotend por inducción a través del canal de cables, coloque el conjunto del motor en la superficie de montaje y deslice la correa dentada sobre la polea dentada.
No apriete completamente los tres tornillos de montaje del motor; permita que se mueva ligeramente.
A continuación, ajuste el tornillo de tensión. Girar el tornillo en sentido horario o antihorario ajustará o aflojará la correa según corresponda. Puede sentir la tensión de la correa con los dedos.
Después de ajustar la tensión de la correa, retorne a apretar los tres tornillos del motor para asegurar el motor y finalizar la tensión de la correa.
A continuación, conecte los cables del motor a la placa de control del marco de hotend por inducción.
Instale la cubierta protectora de la placa de control y fíjela con los cuatro tornillos usando un destornillador H2.0.
Paso 2: Instalar el Conjunto de Rack de Hotend por Inducción
Para pasos detallados de reemplazo, consulte la wiki: Guía de Reemplazo del Conjunto de Rack de Hotend por Inducción
Paso 3: Instalar el Actuador de Cierre de Hotend por Inducción
Al apretar los tornillos, tenga cuidado de no aplastar los cables, ya que una presión excesiva puede interferir con la comunicación.
Para pasos detallados de reemplazo, consulte la wiki: Guía para Reemplazar el Actuador de Cierre de Hotend por Inducción.
Calibración del Conjunto de Rack de Hotend por Inducción
Después de reinstalar el conjunto de hotend, realice el procedimiento de calibración de inmediato para garantizar la precisión de impresión. Los pasos son los siguientes:
- En la pantalla de la impresora, toque Configuración en la barra lateral izquierda → abra el menú "Calibración" y seleccione "Configuración de Rack de Hotend por Inducción".
- Haga clic en Iniciar, y la configuración del rack de hotend por inducción ejecutará automáticamente el proceso de inicialización preestablecido.
Solución de problemas: Si ocurre un error o fallo durante la inicialización, es probable que la desviación en la instalación del conjunto de rack de hotend por inducción supere la tolerancia permitida. Consulte la Guía de Calibración Manual de Posición del Rack de Hotend por Inducción H2C para recalibrar la posición manual. Después de completarla, puede intentar nuevamente la operación de calibración.
Verificación del éxito
Conecte la fuente de alimentación y encienda la impresora para verificar que el hotend por inducción se levante y coloque correctamente, y que su información se lea normalmente.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, presente un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder preguntas comunes de inmediato y brindarle orientación operativa.
