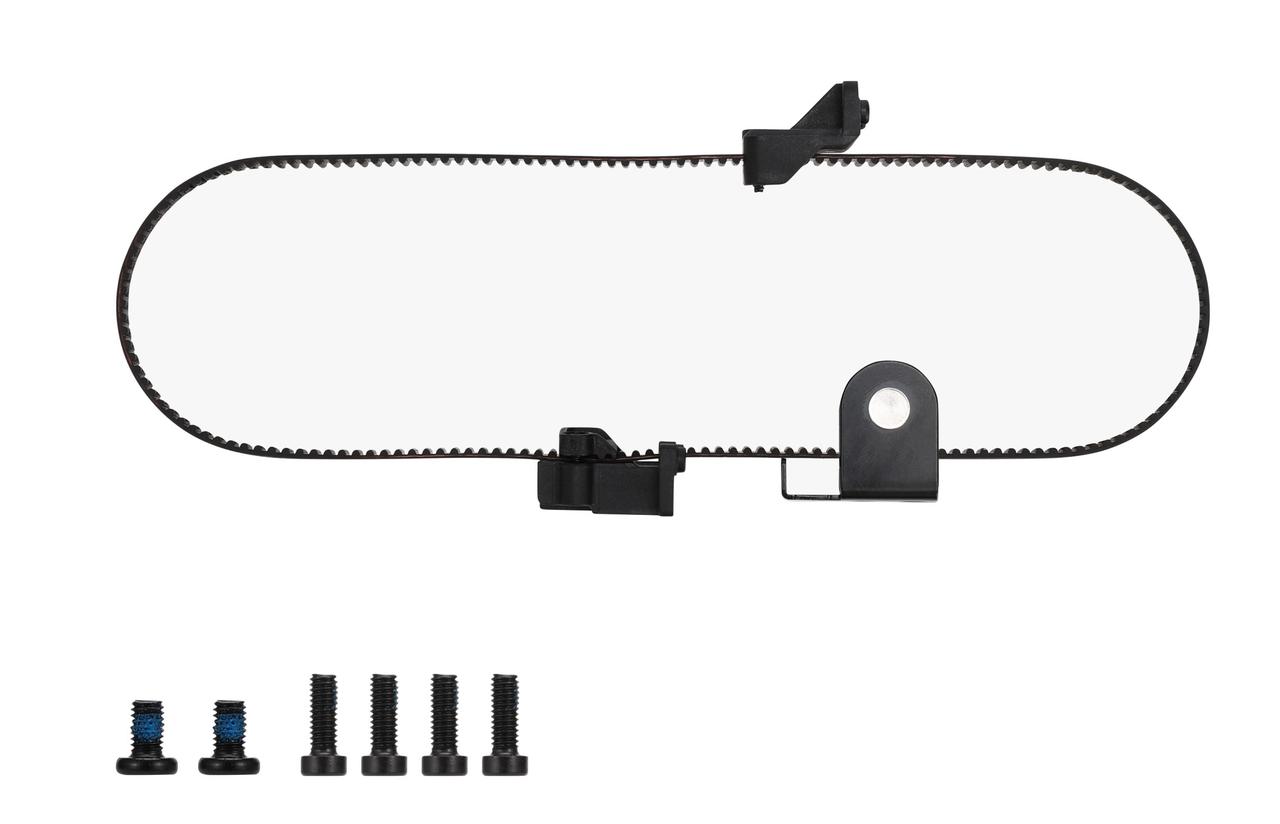

Conjunto de Correa del Rack de Hotend por Inducción
El Conjunto de Correa del Rack de Hotend por Inducción es el núcleo de transmisión de potencia del sistema Vortek. Transfiere el movimiento rotatorio generado por el motor de rack de hotend por inducción 3513 a un movimiento lineal preciso de elevación del rack de hotend por inducción.
Cuándo utilizar esta guía
- La correa está dañada o rota
- El soporte técnico de Bambu ha recomendado su reemplazo
Herramientas y materiales requeridos
- Destornillador H1.5
- Destornillador H2.0

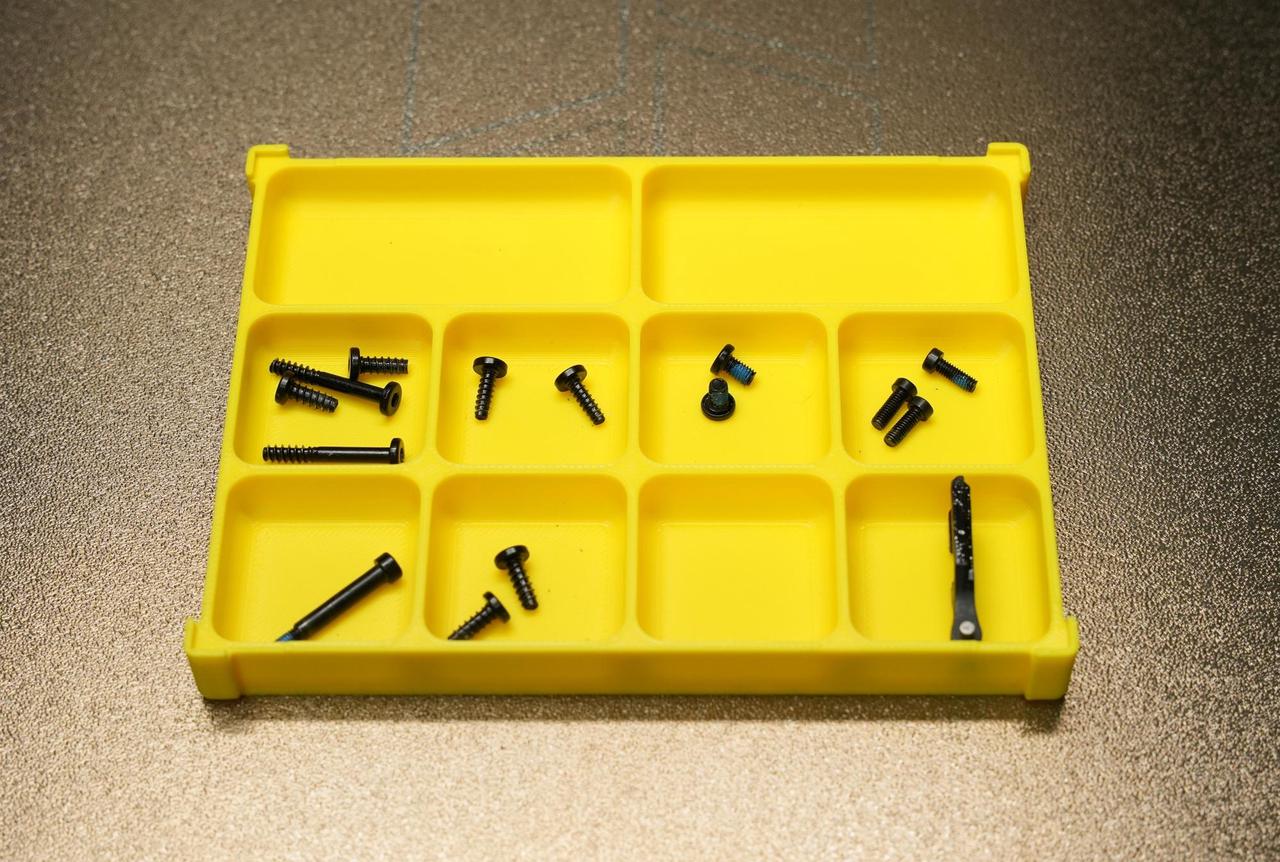

Este proceso de reemplazo implica muchos tornillos. Para evitar pérdidas o confusiones, se recomienda preparar previamente una caja de almacenamiento para tornillos clasificados y de fácil recuperación.
Advertencia de seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindarle la asistencia necesaria.
Guía en video
Retirada del viejo Conjunto de Correa del Rack de Hotend por Inducción
Paso 1: Retirar el Actuador de Cierre del Hotend por Inducción
Desconecte el cable del conjunto de correa del rack de hotend por inducción, luego utilice un destornillador de 2.0 mm para retirar los tres tornillos de fijación y separar el conjunto.
Para pasos detallados de reemplazo, consulte la wiki: Reemplazo del Actuador de Cierre del Hotend por Inducción.
Paso 2: Retirar el Conjunto del Rack de Hotend por Inducción
Para pasos detallados de reemplazo, consulte la wiki: Guía de Reemplazo del Conjunto del Rack de Hotend por Inducción.
Paso 3: Retirar la Cubierta Protectora del Motor del Rack de Hotend por Inducción

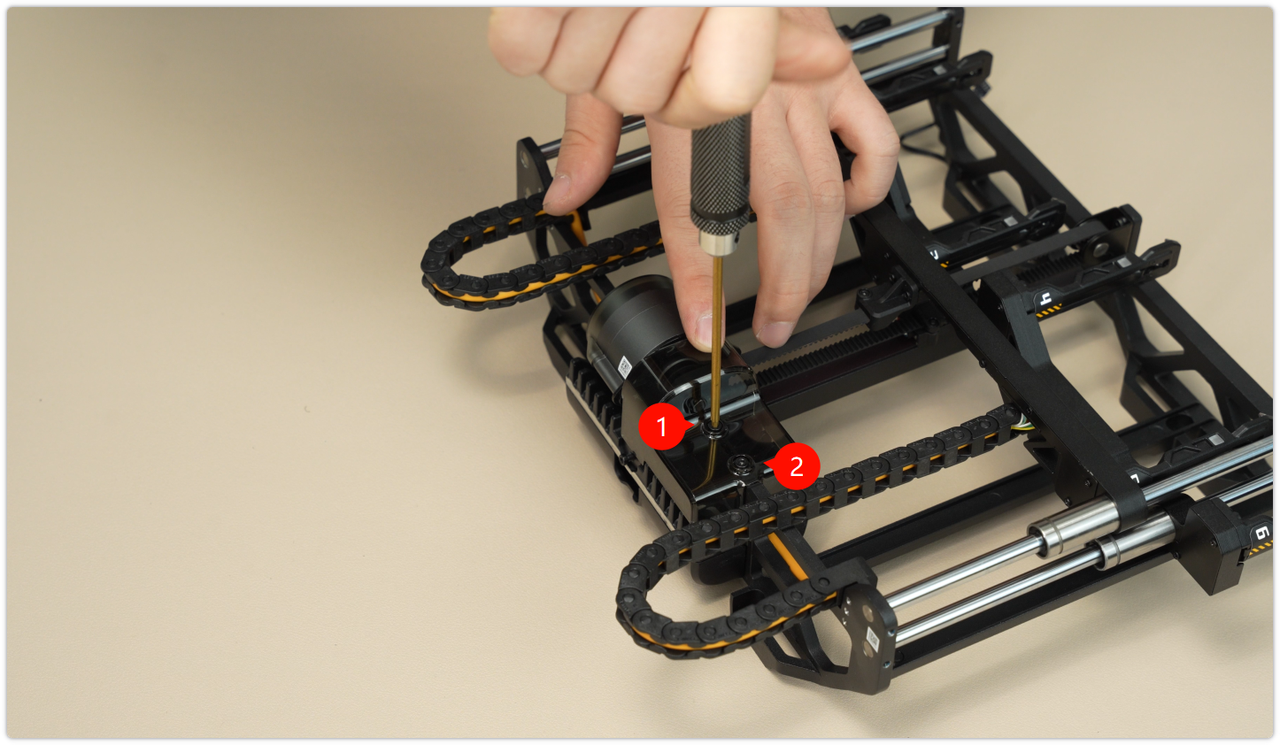

Utilice un destornillador de 2.0 mm para retirar los dos tornillos, luego quite la cubierta protectora del motor del soporte del rack de hotend por inducción.
Paso 4: Retirar el Conjunto de Correa del Rack de Hotend por Inducción

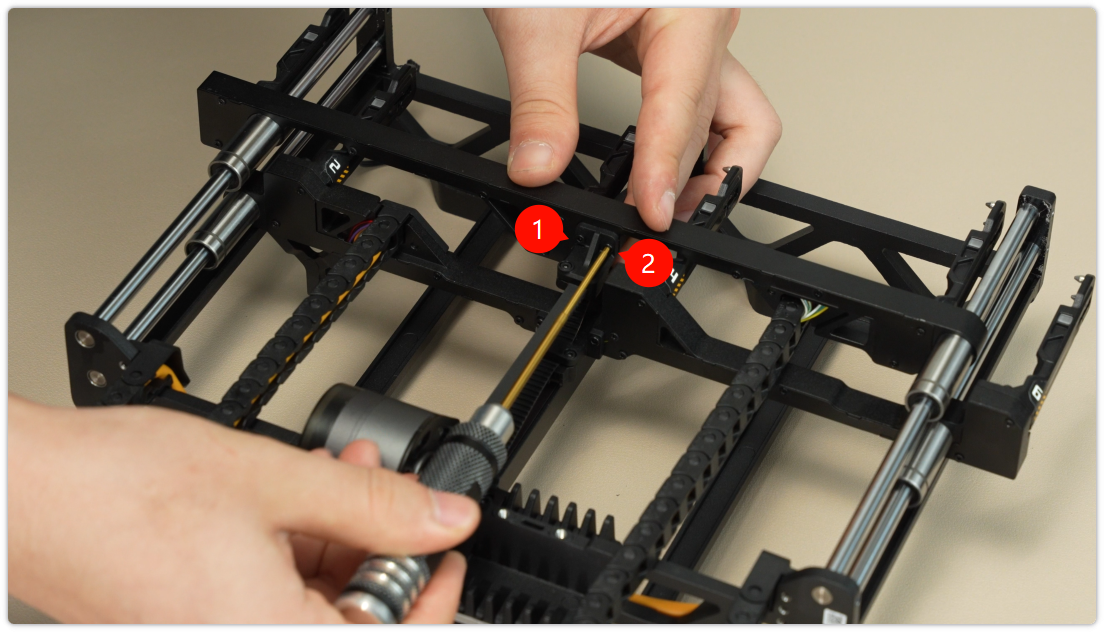

Utilice un destornillador H2.0 para aflojar los dos tornillos en la parte superior del conjunto de correa.

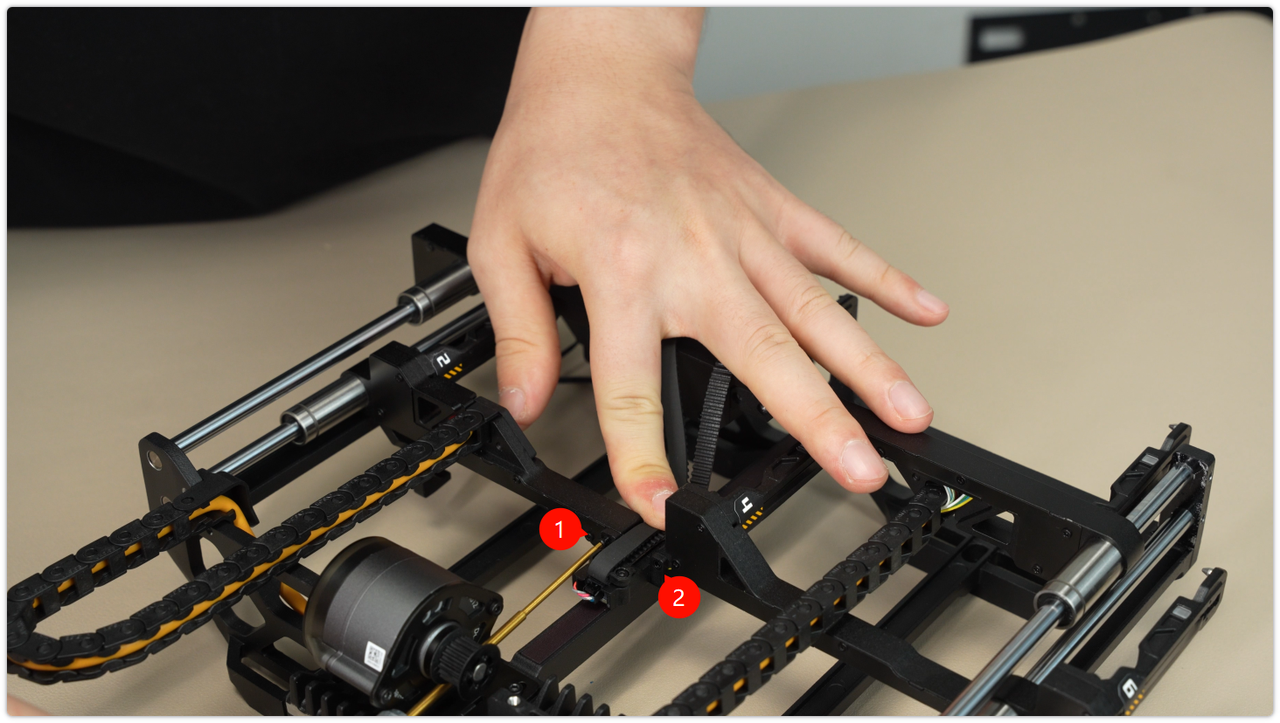

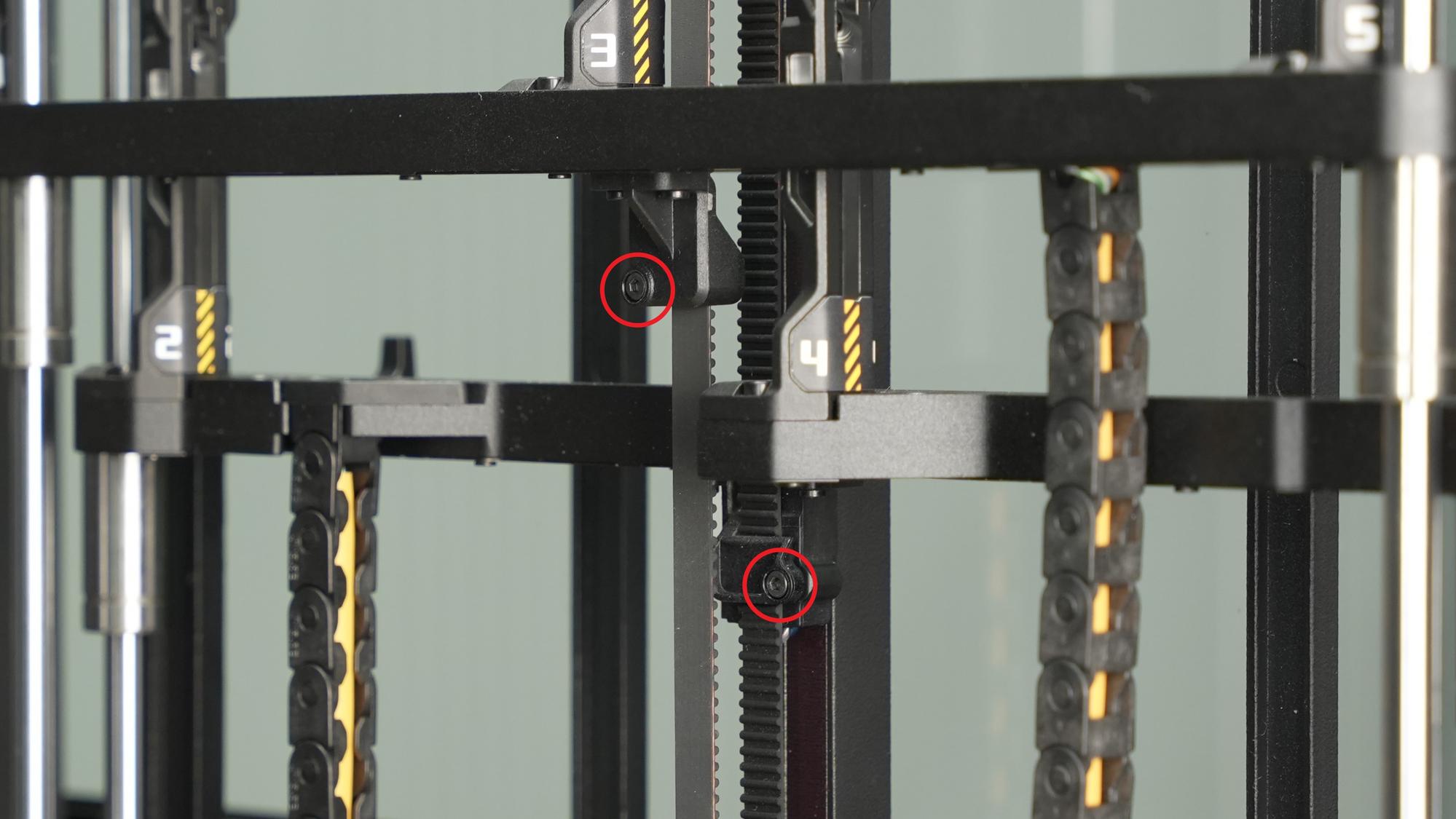

Utilice un destornillador de 1.5 mm para retirar los tornillos de los dos bloques de elevación y fijación del soporte del rack de hotend por inducción.
Nota: Tenga cuidado de no retirar los tornillos de fijación de la correa, ya que hacerlo dificultará mucho la reensamblaje.
A continuación, utilice un destornillador de 1.5 mm para retirar los tornillos y separar los bloques de elevación y fijación para los soportes de herramientas 2, 4 y 6.
Desconecte el conector de cable, retire el cable de la bandeja de cables y separe el bloque de fijación de elevación.

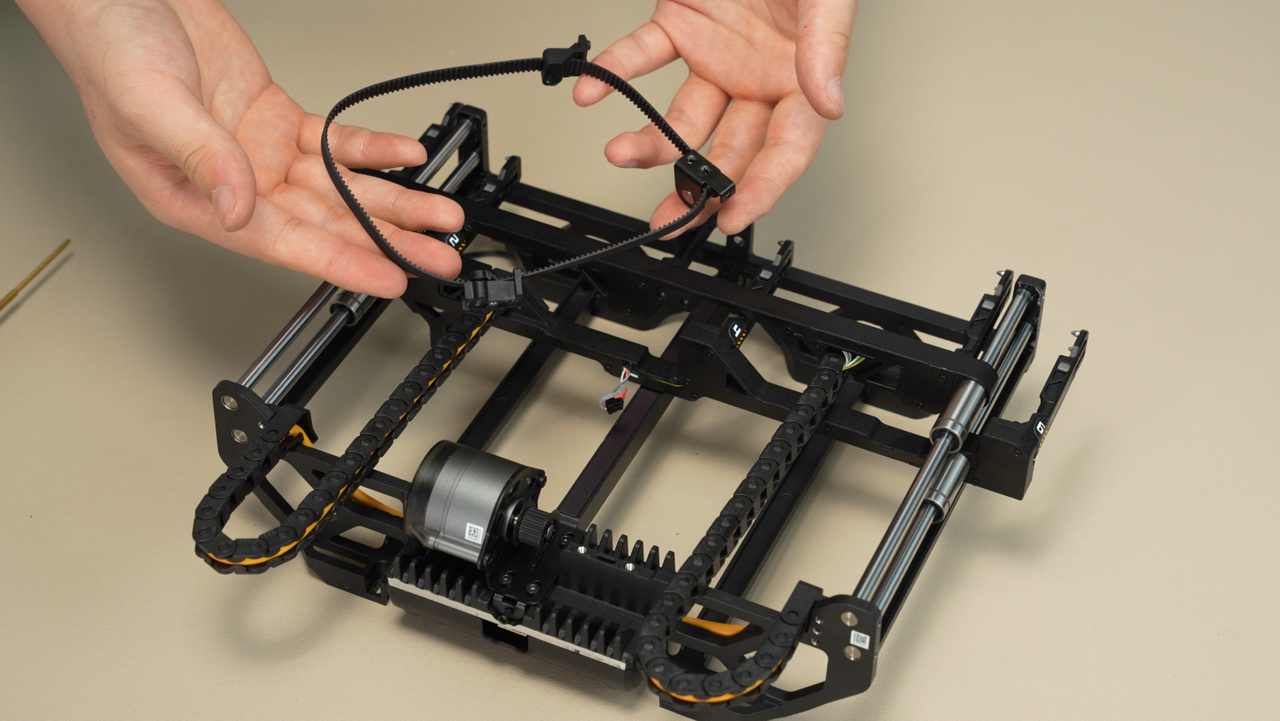

Retire el conjunto de correa del rack de hotend por inducción de la polea sincrónica del motor.
Instalación de un Nuevo Conjunto de Correa del Rack de Hotend por Inducción
Paso 1: Instalar el Conjunto de Correa del Rack de Hotend por Inducción
Instale las placas Hall en los bloques de elevación de los soportes de herramientas 2, 4 y 6, y guíe los cables a través de la bandeja de cables.
Ajuste los tornillos utilizando un destornillador H1.5.

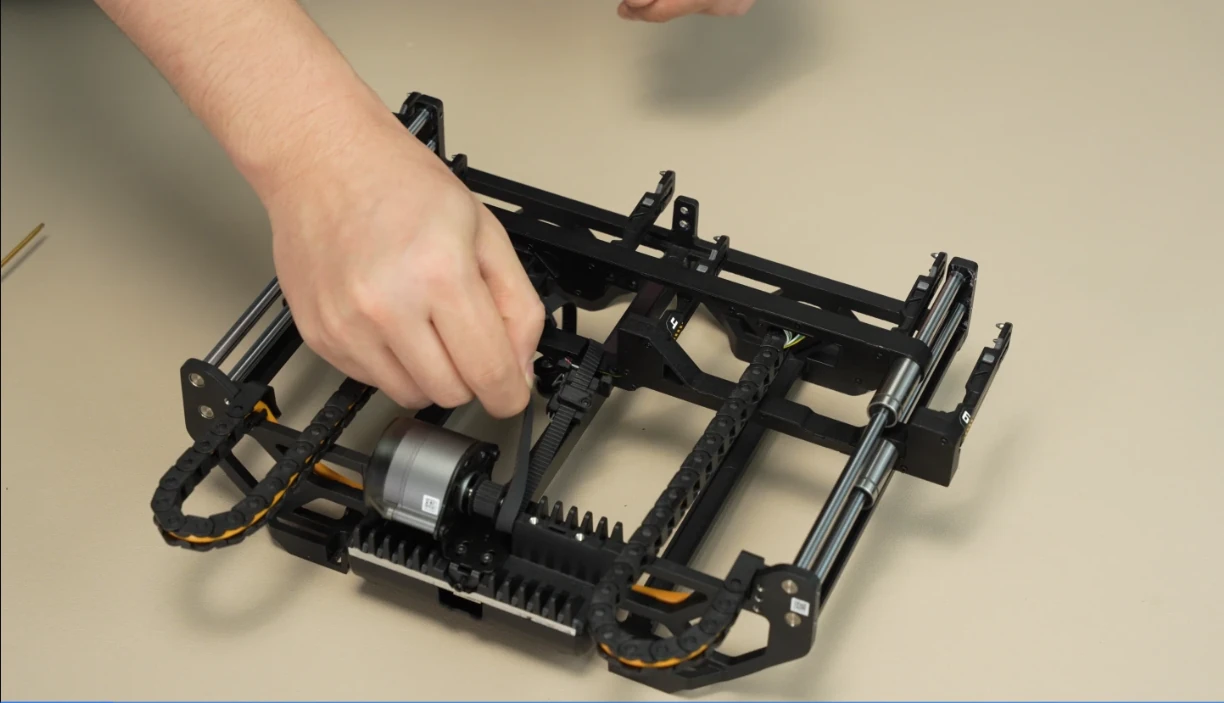

Instale la correa en la polea de sincronización del motor, y utilice un destornillador H1.5 para ajustar los tornillos en ambos bloques de montaje.
Utilice un destornillador H2.0 para ajustar los dos tornillos en la parte superior del conjunto de correa.
Paso 2: Tensión de la correa

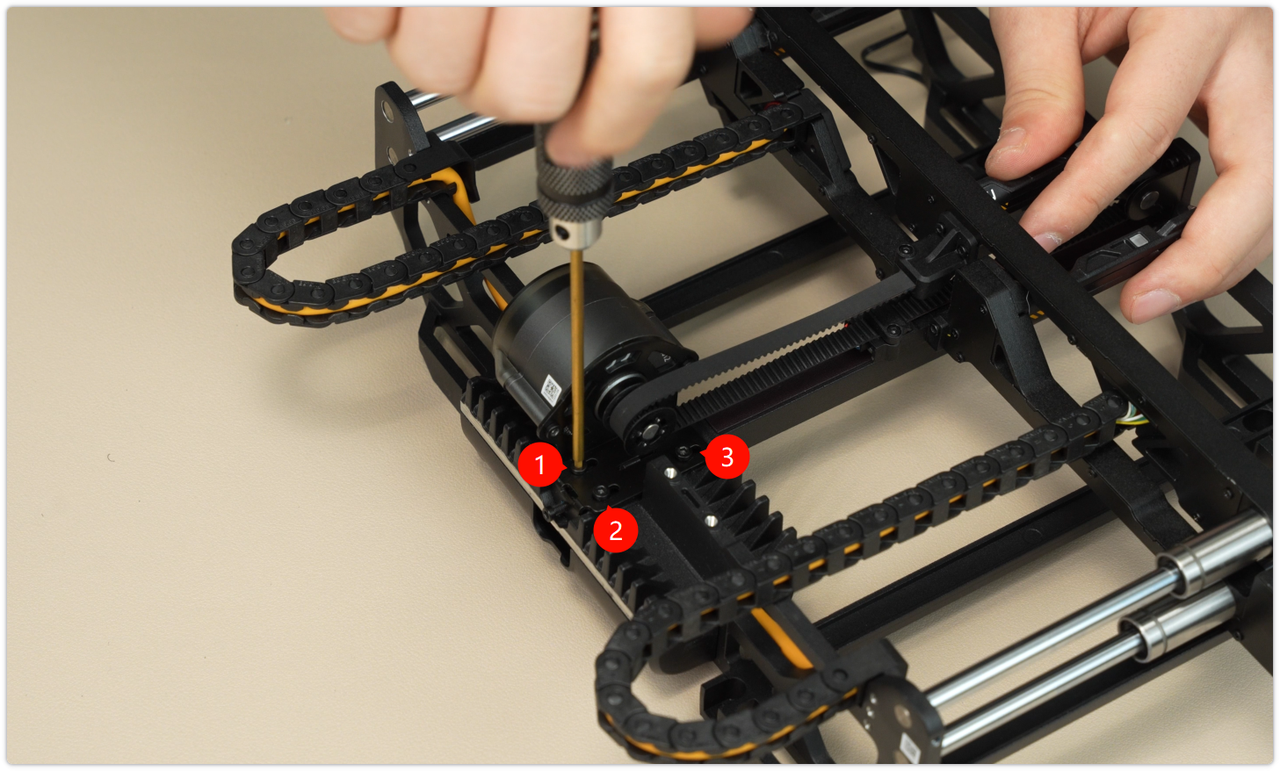

Primero, afloje los tres tornillos de fijación del motor (no los retire por completo) para permitir que el motor se mueva ligeramente.
A continuación, ajuste el tornillo de tensión. Apretar o aflojar el tornillo cambiará la tensión de la correa. Puede verificar la tensión de la correa sintiendo con los dedos.
Después de ajustar la tensión, ajuste nuevamente los tres tornillos del motor para completar el proceso de tensado de la correa.
Paso 3: Instalar la Cubierta Protectora del Motor del Rack de Hotend por Inducción
Ajuste los dos tornillos con un destornillador de 2.0 mm, luego instale la cubierta protectora del motor del rack de hotend por inducción.
Paso 4: Instalar el Conjunto del Rack de Hotend por Inducción
Para pasos detallados de reemplazo, consulte la wiki: Guía de Reemplazo del Conjunto del Rack de Hotend por Inducción.
Paso 5: Instalar el Actuador de Cierre del Hotend por Inducción
Al ajustar los tornillos, tenga cuidado de evitar los cables conectados para prevenir presión excesiva que afecte la comunicación.
Para pasos detallados de reemplazo, consulte la wiki: Guía de Reemplazo del Actuador de Cierre del Hotend por Inducción.
Calibración del Conjunto del Rack de Hotend por Inducción
Después de reinstalar el conjunto del hotend, debe realizar la calibración de inmediato para garantizar la precisión de impresión. Siga los pasos a continuación:
- En la pantalla de la impresora, toque Configuración en la barra lateral izquierda → abra el menú "Calibración" y seleccione "Configuración del Rack de Hotend por Inducción".
- Haga clic en Iniciar, y la configuración del rack de hotend por inducción ejecutará automáticamente el proceso de inicialización preestablecido.
Solución de problemas: Si ocurre un error o fallo durante la inicialización, es probable que la desviación de instalación del conjunto del rack de hotend por inducción supere la tolerancia permitida. Consulte la Guía de Calibración Manual de Posición del Rack de Hotend por Inducción H2C para recalibrar la posición manual. Después de completarla, puede intentar nuevamente la operación de calibración.
Verificación de funcionamiento
Conecte la fuente de alimentación y encienda la impresora para verificar que el hotend por inducción se pueda levantar y colocar correctamente, y que su información se lea normalmente.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico.
Si el problema persiste sin resolver, por favor envíe un ticket de soporte e incluya los logs recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada.
También puede visitar Bambu AI, que puede responder de inmediato a preguntas comunes y brindarle una guía operativa.
