Guía de reemplazo del panel izquierdo para el X2D

Última actualización el Apr 25, 2026

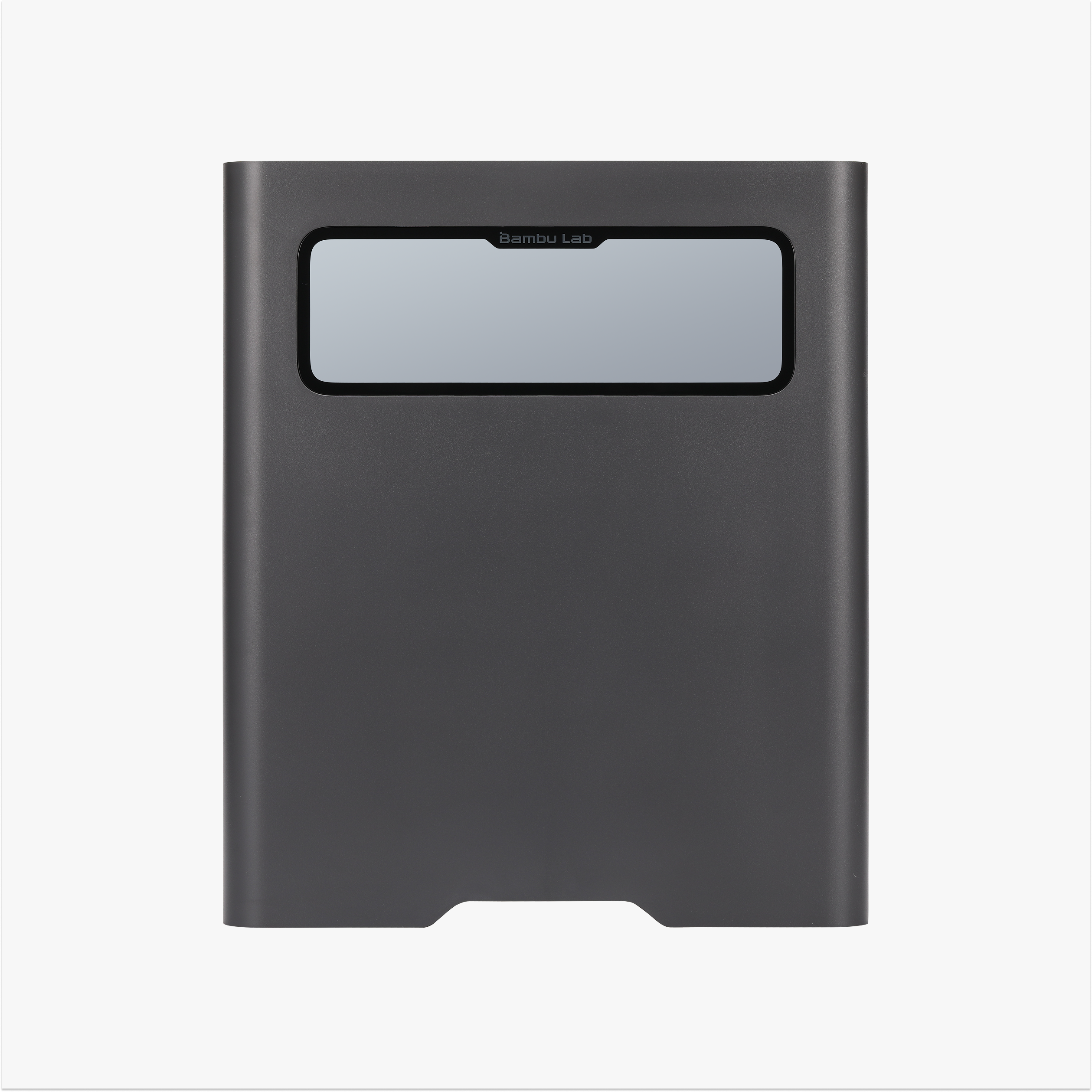

Panel Lateral Izquierdo

🔎 Encuentre el panel lateral izquierdo del X2D en la tienda de Bambu Lab.

Mientras enfrenta la puerta frontal de vidrio de la impresora X2D, este es el panel plástico instalado en el lado izquierdo.


Cuándo Reemplazar

Si el panel lateral izquierdo está deformado o dañado durante el transporte, puede optar por reemplazarlo.

Herramientas y Materiales Necesarios

  • Panel Lateral Izquierdo Nuevo
  • Llave allen H1.5
  • Llave allen H2.0

Advertencia de Seguridad

⚠️ IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los circuitos electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los circuitos electrónicos de la impresora y problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los circuitos electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.

Retire el Panel Lateral Izquierdo Antiguo

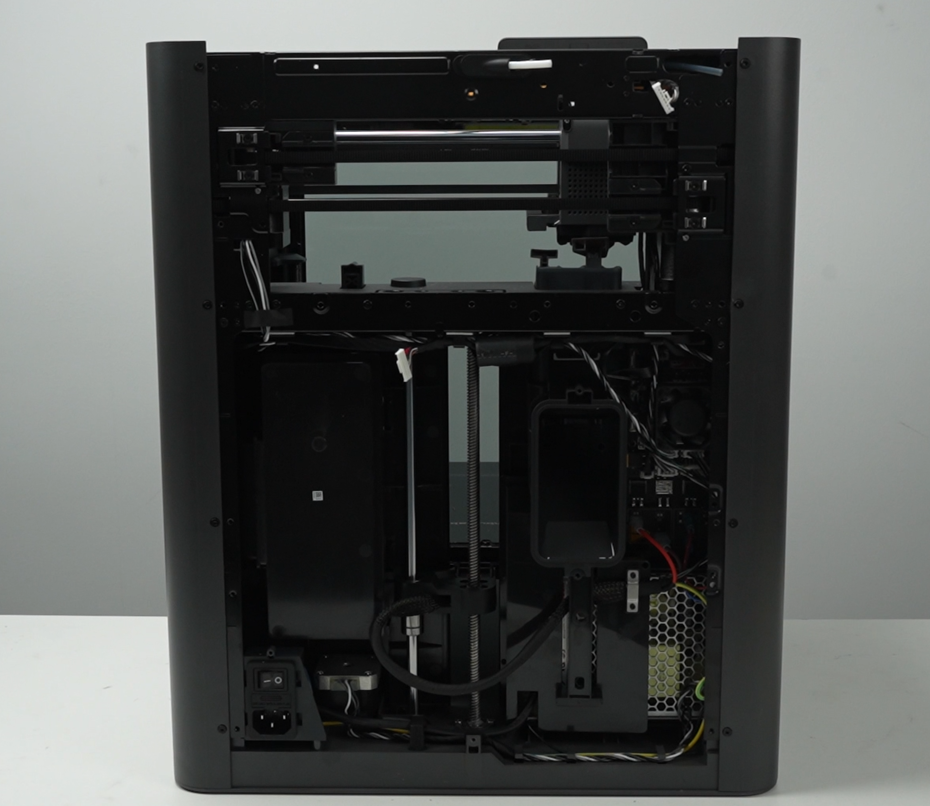

Paso 1. Retire el Extrusor Auxiliar, Soporte del Tubo de Filamento, Buffer de Filamento y Panel Trasero

Puede consultar la sección de desmontaje de las siguientes guías para retirar secuencialmente el soporte del tubo de filamento, el buffer de filamento y el panel trasero.


Paso 2. Retire la Unidad de Calentador de Cámara

Puede consultar Guía de Reemplazo de la Unidad de Calentador de Cámara para el X2D para retirar la unidad de calentador de cámara.

Paso 3. Retire la Pantalla y la Cubierta Frontal

Puede consultar Guía de Reemplazo de la Cubierta Frontal para X2D; sección de desmontaje para retirar la pantalla y la cubierta frontal.

Paso 4. Retire la Cubierta de la Placa AP

Levante el extremo de mantenimiento de la cubierta de la placa AP y desconecte el cable LED izquierdo de la placa AP.

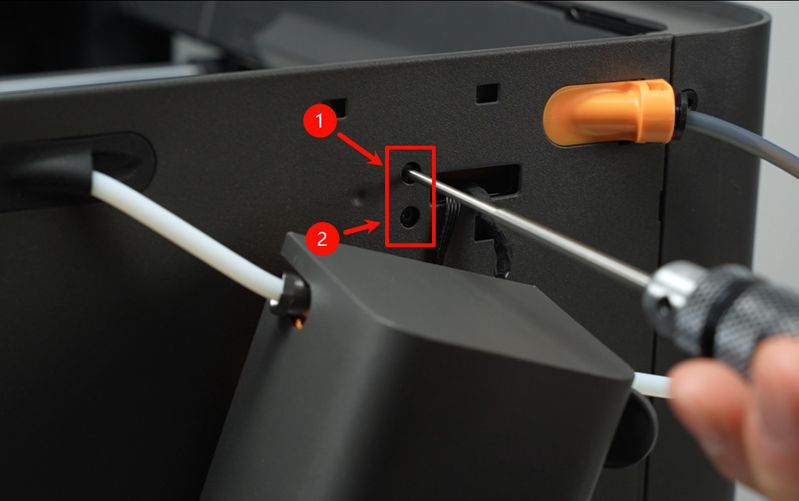

Use una llave allen H1.5 para retirar los 2 tornillos de fijación de la cubierta de la placa AP (BT2x8).


Sostenga un extremo de la cubierta de la placa AP unido a la Cadena de Cables y tire de la cubierta de la placa AP hacia el lado derecho. Mientras tira, sostenga el lado izquierdo de la placa AP con la mano izquierda; cuando el extremo derecho de la Cadena de Cables esté fuera, sostenga la cubierta de la placa AP para evitar que caiga.

Advertencia de Daño: ¡No abra la cubierta de la placa AP desde el frente, ya que esto puede romperla!


Paso 5. Retire el Panel Lateral Izquierdo

Use una llave allen H1.5 para retirar los 2 tornillos negros (ST2x3.5) y 1 tornillo plateado (ST2x4.5) que fijan la parte superior del panel lateral izquierdo.

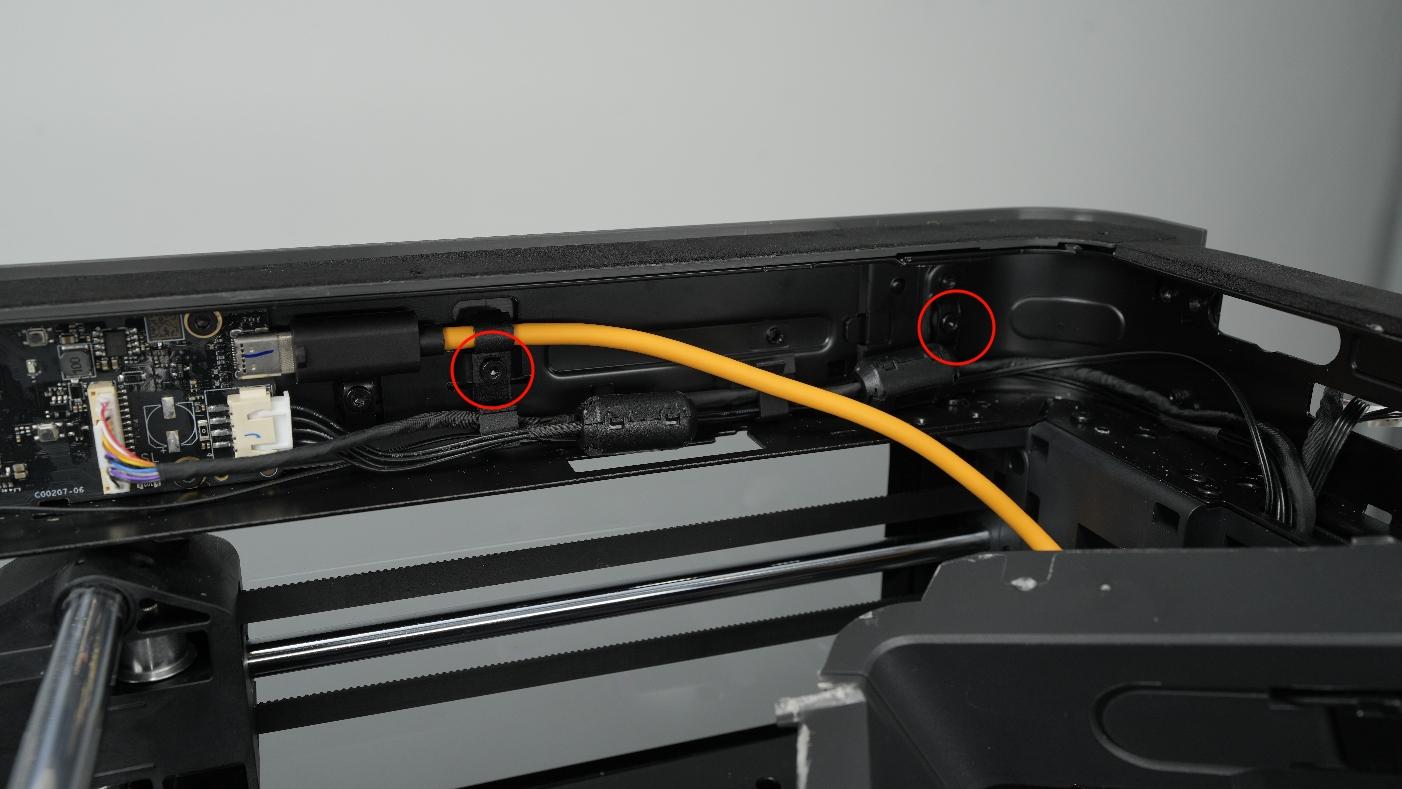

Use una llave allen H2.0 para retirar los 2 tornillos (BT3x6) en la viga superior.

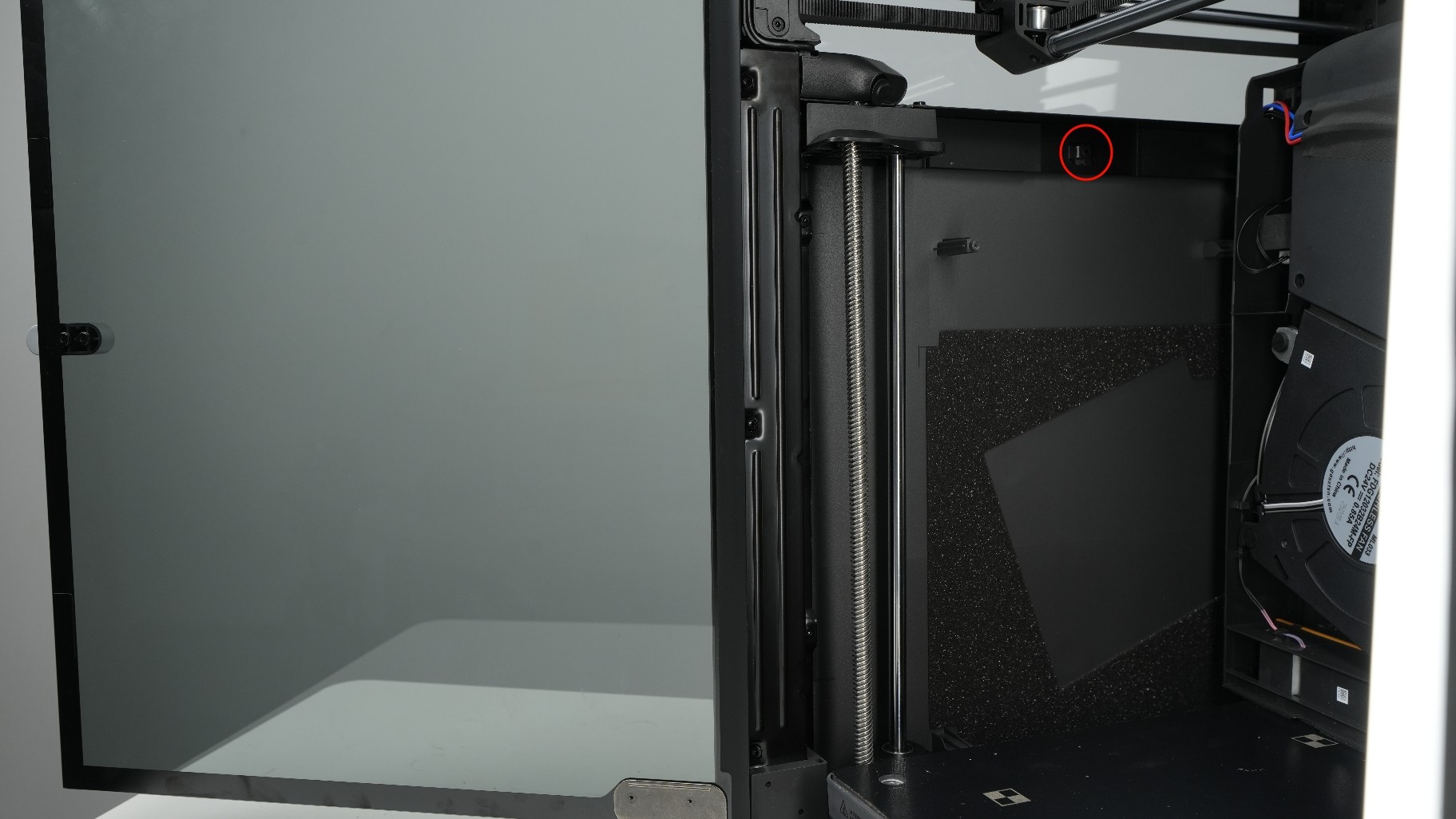

Use una llave allen H2.0 para retirar 1 tornillo (BT3x6) en la viga media.

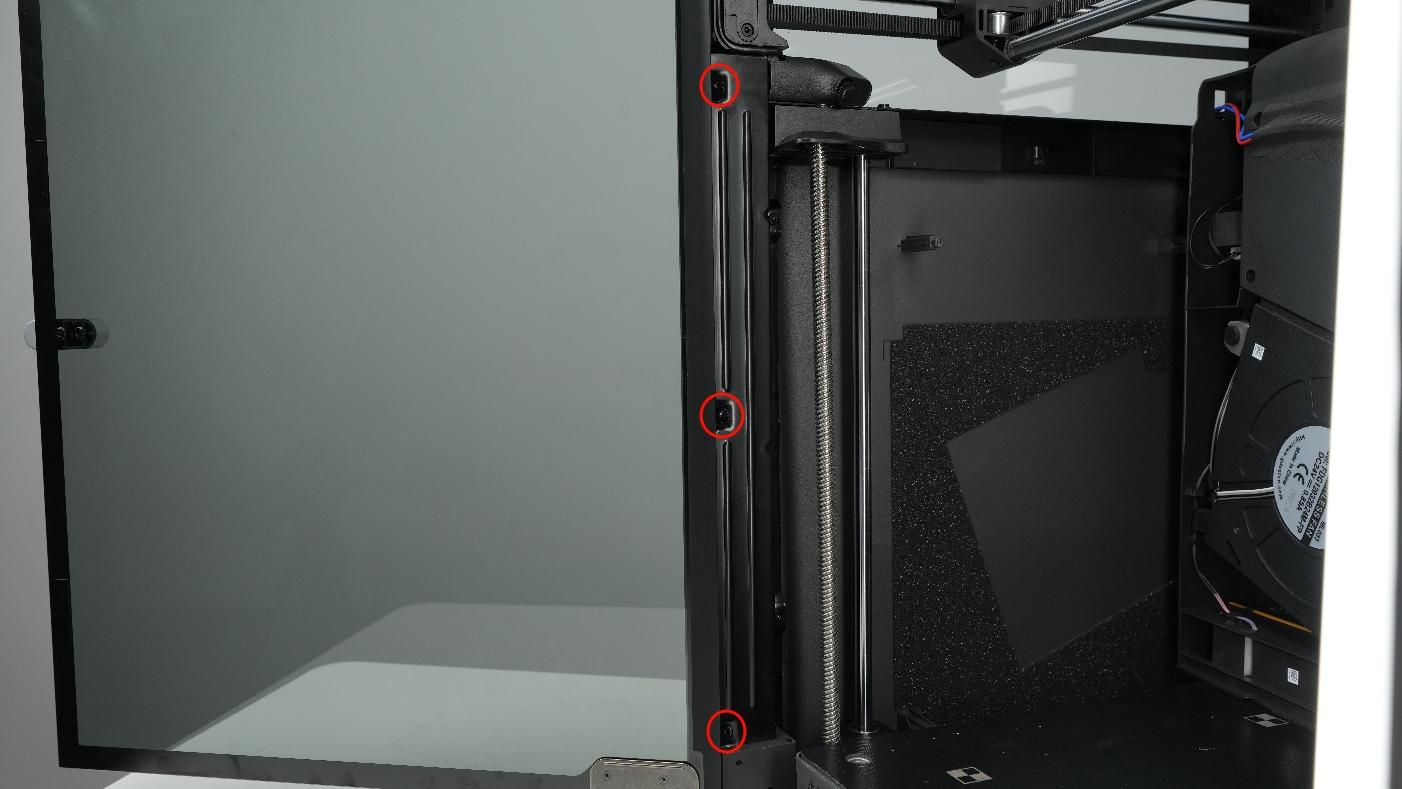

Use una llave allen H2.0 para retirar 3 tornillos (BT3x6) en la columna frontal.


Use una llave allen H2.0 para retirar 2 tornillos (BT3x6) en el lado interior.

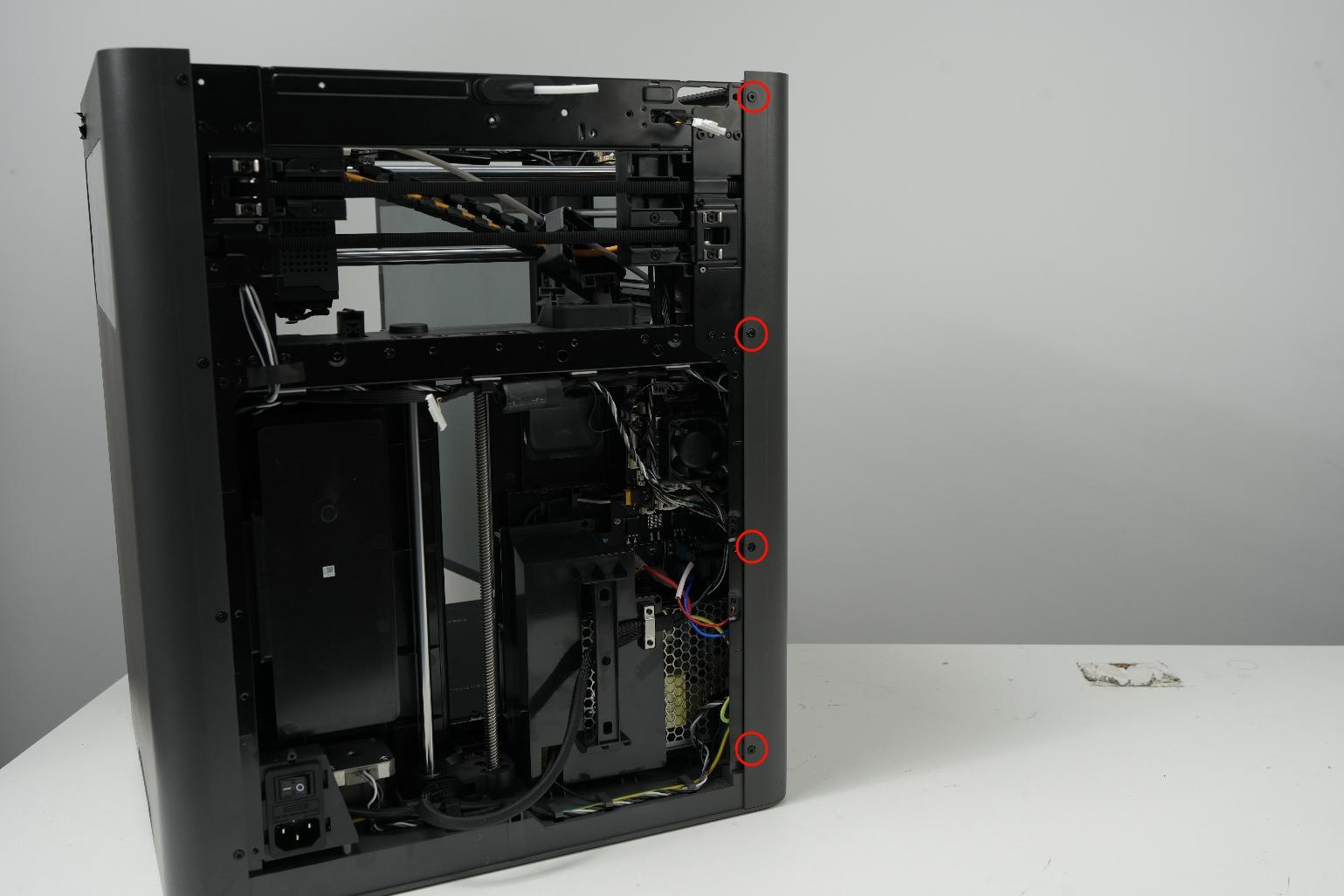

Use una llave allen H2.0 para retirar un tornillo (M3×4.5) en la parte superior trasera y tres tornillos (ST3×4.5) en la parte inferior trasera.

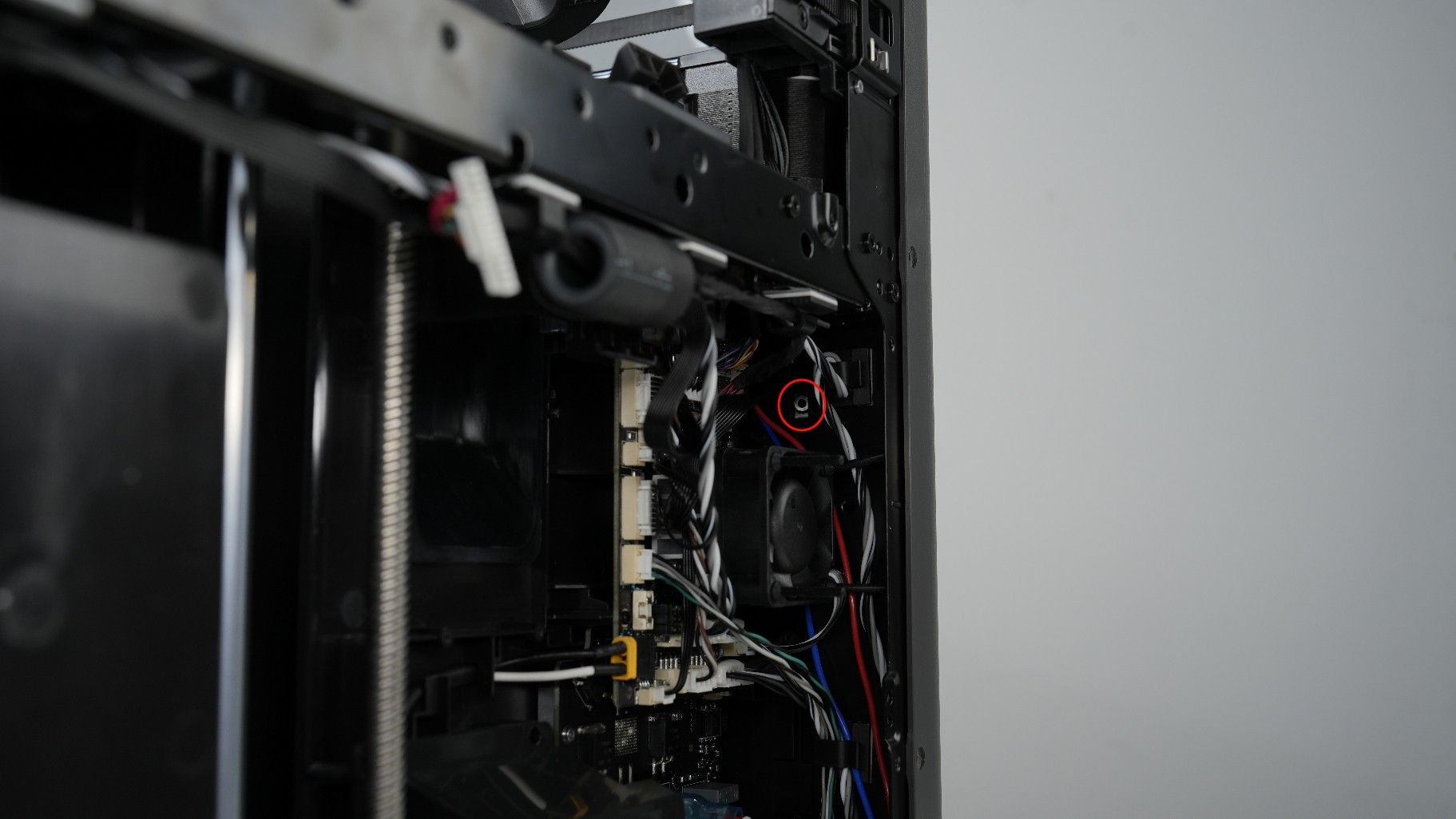

Use una llave allen H2.0 para retirar 1 tornillo (BT3x6) en la columna trasera.


Incline la impresora hacia el lado derecho.

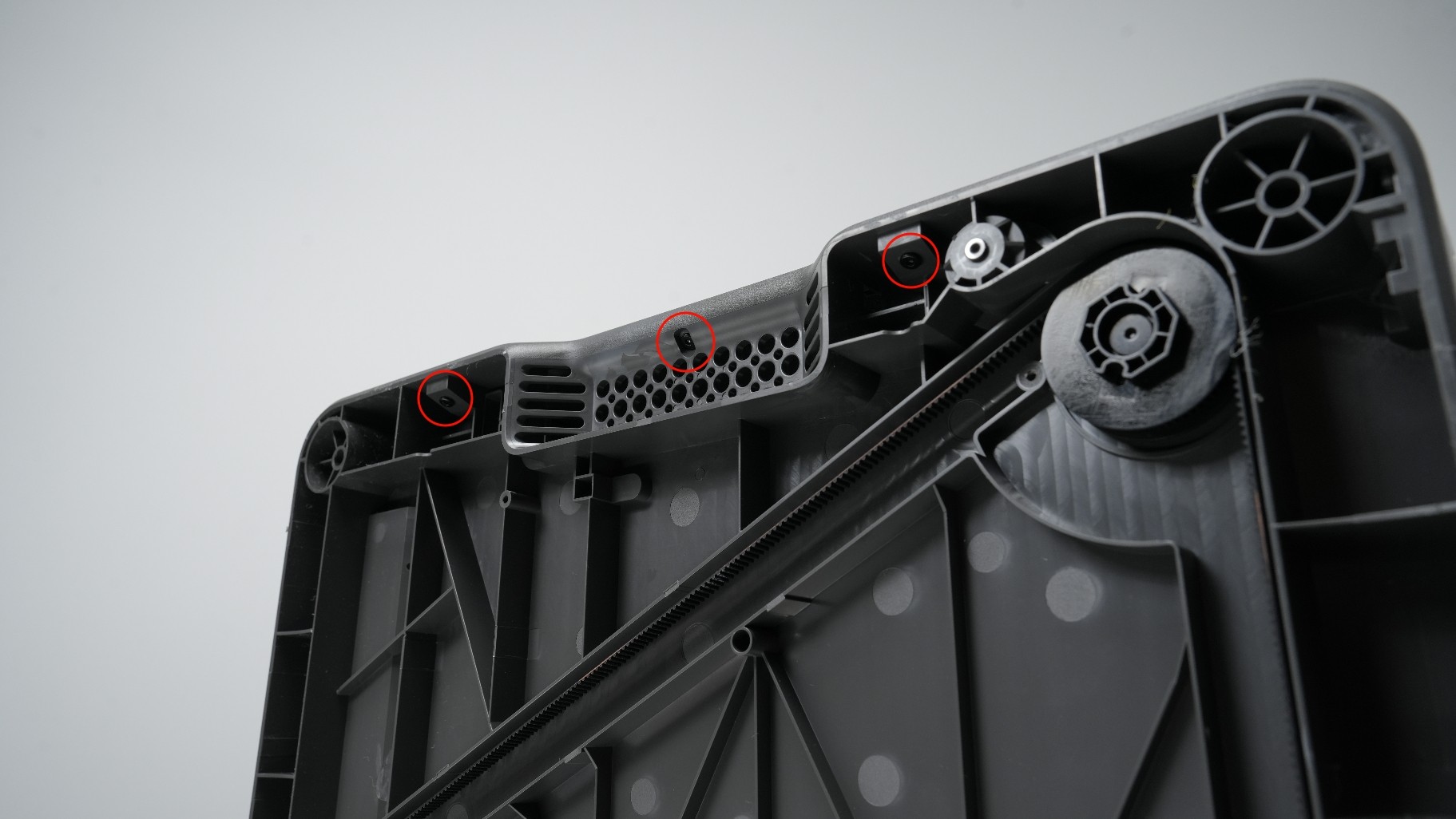

Use una llave allen H2.0 para retirar los 3 tornillos (BT3x8) en la parte inferior.

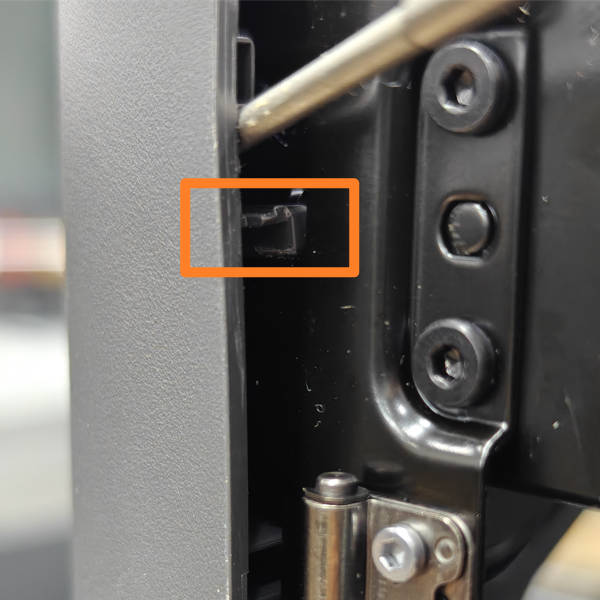

015_bottom_screws.jpg Coloque la impresora en posición vertical y use una llave allen para levantar la pestaña de bloqueo en la esquina superior izquierda del panel lateral izquierdo para liberarla.

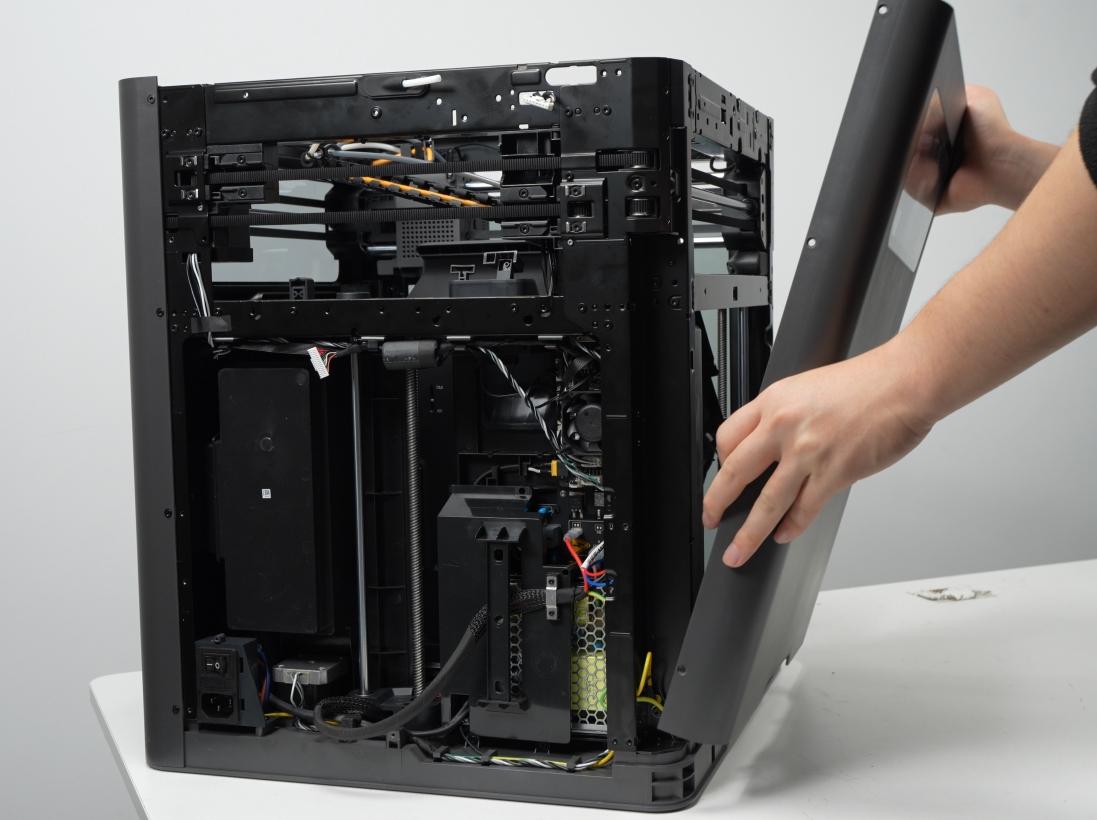

leftpanel.jpg Levante ligeramente el panel lateral izquierdo hacia arriba para liberar las pestañas de bloqueo restantes, luego retire el panel lateral izquierdo. 016_remove_left_panel.jpg

Instale el Nuevo Panel Lateral Izquierdo

Paso 1. Instale el Panel Lateral Izquierdo

Instale el panel lateral izquierdo en la impresora, asegurándose de que las pestañas de bloqueo coincidan con las ranuras durante la instalación.

Instale los 3 tornillos (BT3x6) en la columna frontal; 010_front_beam_screws.jpg

Instale los 2 tornillos (BT3x6) en el lado interior; 011_mid_beam_screws.jpg

Instale el 1 tornillo (BT3x6) en la viga media; 009_mid_beam_screw.jpg

Instale el tornillo único (M3x4.5) en la parte superior trasera y los tres tornillos (ST3x4.5) en la parte inferior trasera. 012_back_screws.jpg

Instale el tornillo único (BT3x6) en la columna trasera. 013_back_beam_screw.jpg

Instale los dos tornillos (BT3x6) en la viga superior. 008_top_beam_screws.jpg

Instale los tres tornillos que fijan la parte superior del panel lateral izquierdo: un tornillo plateado único (ST2x4.5) cerca de la puerta frontal, y los 2 tornillos negros restantes (ST2x3.5); 007_top_screws.jpg

Incline la impresora hacia el lado derecho

Instale los tres tornillos (BT3x8) en la parte inferior, luego coloque la impresora en posición vertical. 015_bottom_screws.jpg

Paso 2. Instale la Cubierta de la Placa AP

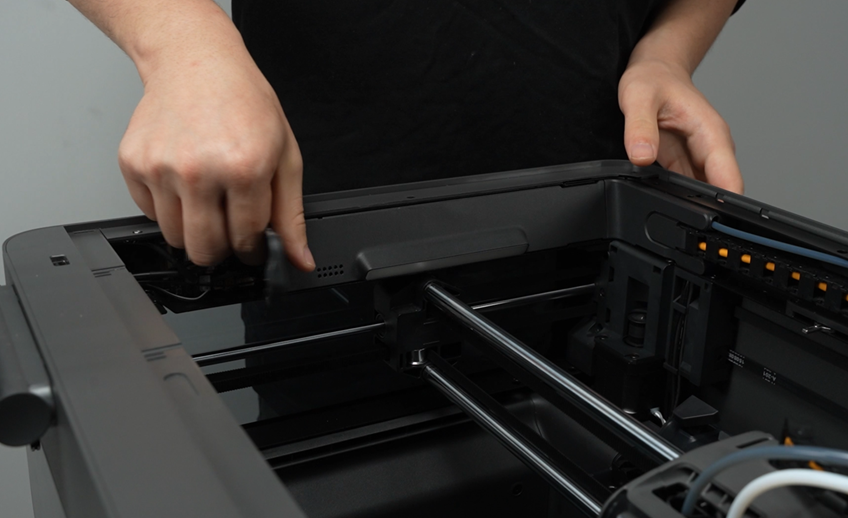

Empuje el extremo de la Cadena de Cables de la cubierta de la placa AP hacia su posición en la ranura de instalación (puede usar una llave allen para alinear los agujeros de tornillos). Mientras empuja la cubierta de la placa AP, sostenga su lado izquierdo con la mano y bloquee la pestaña de bloqueo izquierda en la estructura. 018_install_ap_board_cover.png

Conecte el cable de luz LED izquierdo a la placa AP, luego cierre el extremo de mantenimiento.

Use una llave allen H1.5 para ajustar los 2 tornillos (BT2x8). 005_remove_ap_board_cover_screws.png

Paso 3. Instale la cubierta frontal y la pantalla

Puede consultar Guía de Reemplazo de la Cubierta Frontal para el X2D para instalar correctamente la cubierta frontal y la pantalla.

Paso 4. Instale la Unidad de Calentador de Cámara

Puede consultar Guía de Reemplazo de la Unidad de Calentador de Cámara para el X2D para instalar la unidad de calentador de cámara.

Paso 5. Instale el extrusor auxiliar, panel trasero, buffer de filamento y soporte del tubo de filamento

Puede consultar la sección de instalación de las siguientes guías para instalar secuencialmente el panel trasero, el buffer de filamento y el soporte del tubo de filamento.


Cómo Verificar el Éxito

✅ Encienda la impresora; la pantalla debe encenderse normalmente. A continuación, oprima la pantalla; la luz LED izquierda debe encenderse y apagarse normalmente.

Si se presenta algún problema, verificar las conexiones de cable y verificar nuevamente. Si los problemas persisten, comuníquese con el equipo técnico de Bambu Lab para obtener asistencia adicional.
