Extrusor Auxiliar
🔎 Busque el Extrusor Auxiliar X2D en la tienda de Bambu Lab.
El extrusor auxiliar se instala en la parte trasera de la impresora y se utiliza para controlar la alimentación, detención y retracción del filamento de soporte.
Modelo de Impresora Aplicable
Bambu Lab X2D
Cuándo Reemplazar
Situaciones comunes que requieren reemplazo del extrusor auxiliar:
-
Fallo del motor del extrusor, incapaz de operar
-
Daño en los cables o conectores del extrusor auxiliar
Situaciones comunes que requieren reemplazo de la tapa superior del extrusor auxiliar:
- Daño físico que afecta el uso del producto
Situaciones comunes que requieren reemplazo del conjunto de engranajes del extrusor auxiliar:
- Desgaste de engranajes o rodamientos que causan anomalías en la impresión
Situaciones comunes que requieren reemplazo de la caja del extrusor auxiliar:
- Daño físico que afecta el uso del producto
Herramientas y Materiales Necesarios
-
Tapa superior del extrusor auxiliar, conjunto de engranajes del extrusor auxiliar o caja del extrusor auxiliar nuevos
-
Llave Allen H 1.5
-
Llave Allen H 2.0
-
Llave inglesa
-
Pinzas

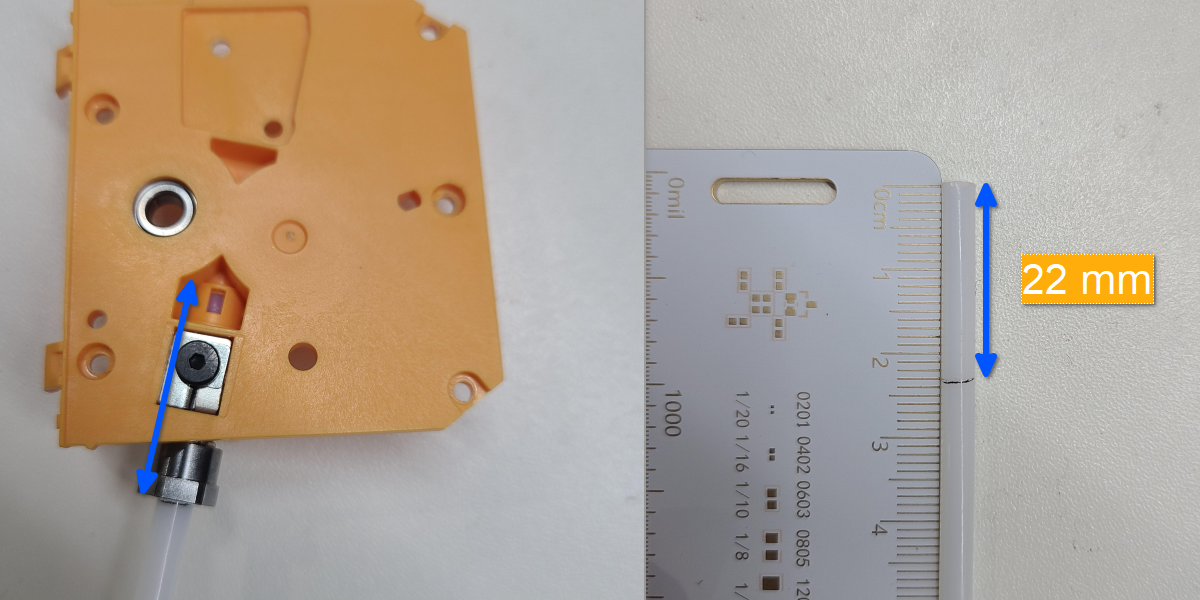

Al conectar el tubo PTFE del extrusor auxiliar al cabezal, asegúrese de que la profundidad de inserción sea de aproximadamente 22 mm. Si la profundidad de inserción es insuficiente, puede causar fallos en la alimentación.
Advertencia de Seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daños electrónicos y peligros de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre el seguimiento de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.
Retirar el Extrusor Auxiliar
Paso 1. Retire el extrusor auxiliar

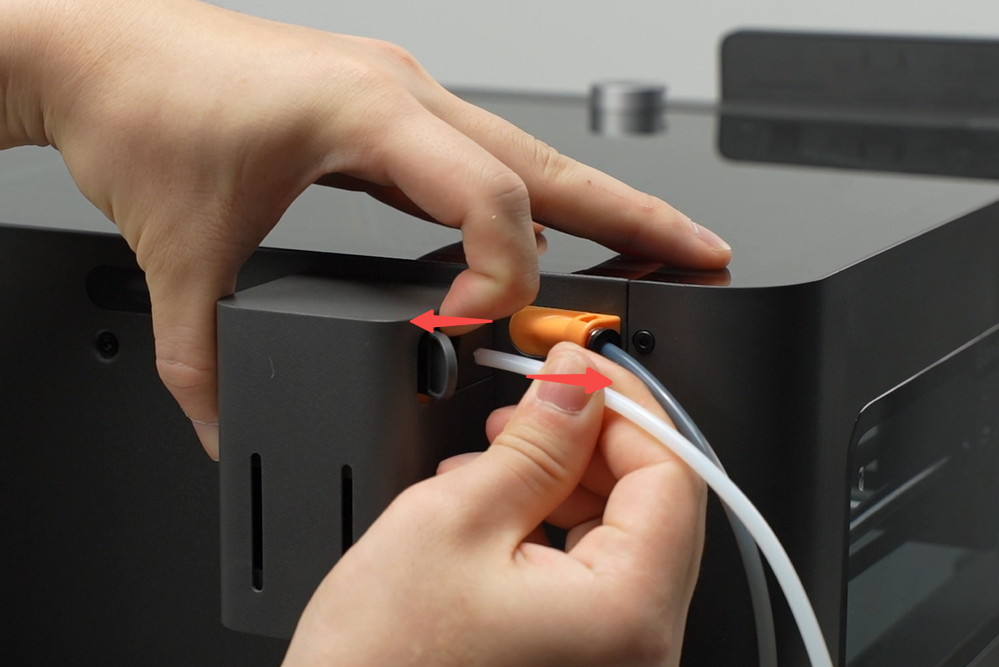

Presione el conector neumático de la entrada de filamento y extraiga el tubo PTFE de filamento.

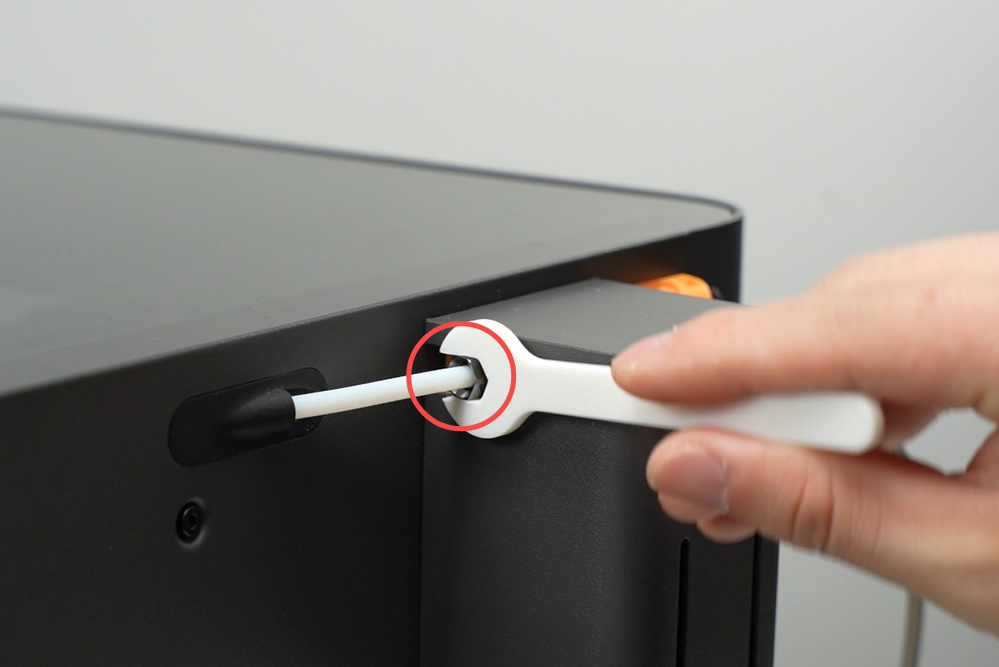

- Utilice una llave inglesa de 8 mm para aflojar la tuerca de bloqueo en la salida de filamento del extrusor auxiliar y retire el tubo.
ℹ️ Nota: Si la resistencia es muy alta al retirar el tubo, tire del tubo desde el interior de la impresora.
-

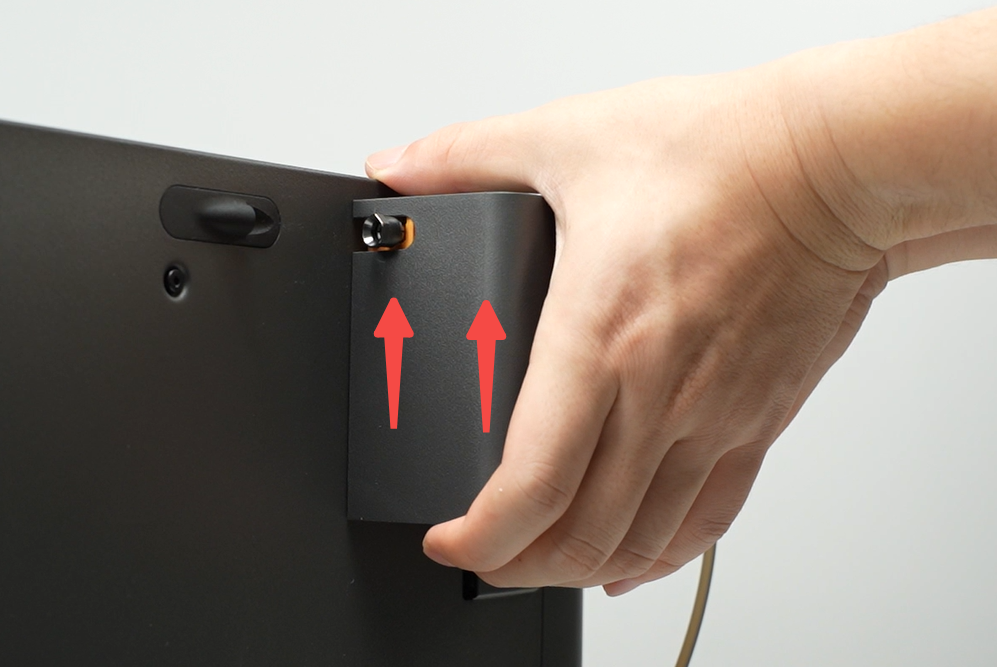

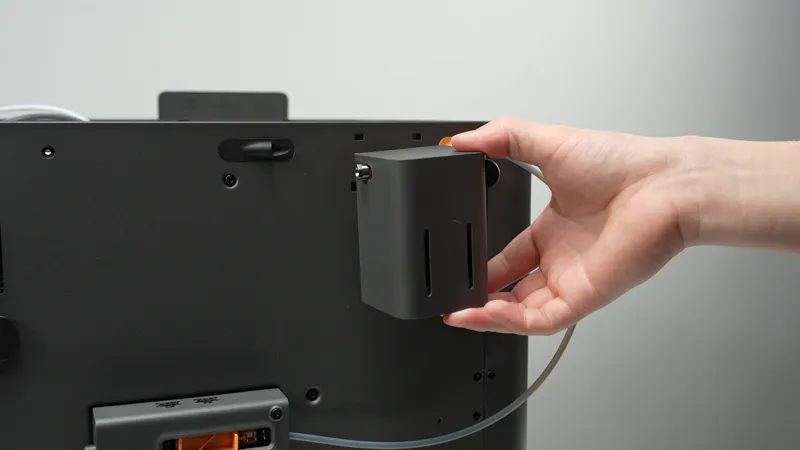

Sostenga el extrusor auxiliar con la mano y empuje suavemente hacia arriba para desbloquearlo de la impresora.
-

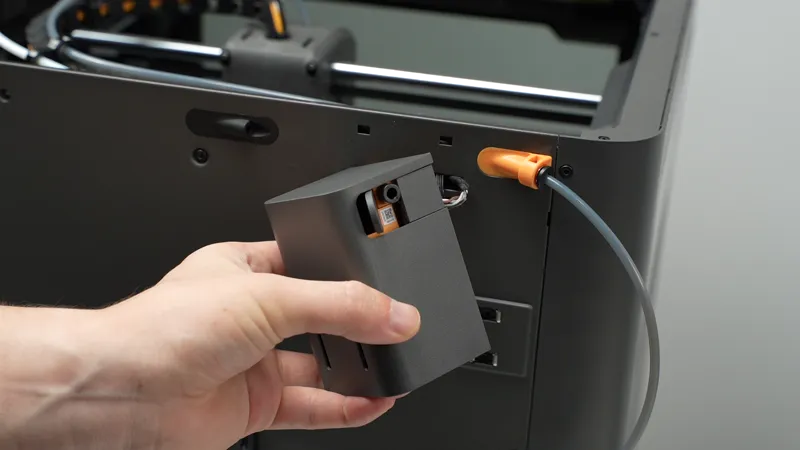

Retire la cubierta del conector del extrusor auxiliar, presione la pestaña de bloqueo del conector para desconectar el cable y luego retire la unidad del extrusor auxiliar.
Paso 2. Retire la caja del extrusor auxiliar

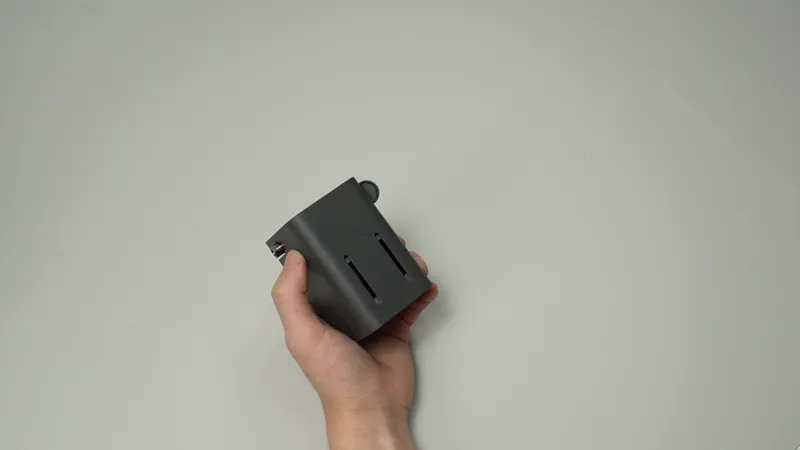

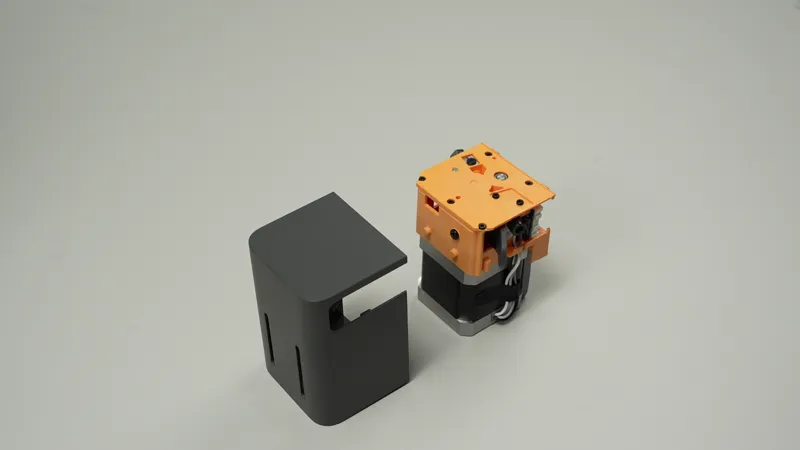

Alinee la llave Allen con la ranura en la parte trasera del extrusor auxiliar, empuje el motor del extrusor hacia adelante para desbloquear y expulsar los componentes internos, luego retire la caja.
Paso 3. Retire la tapa superior del extrusor auxiliar
Utilice una llave Allen H 1.5 para retirar siete tornillos de fijación y quite la tapa superior del extrusor auxiliar.

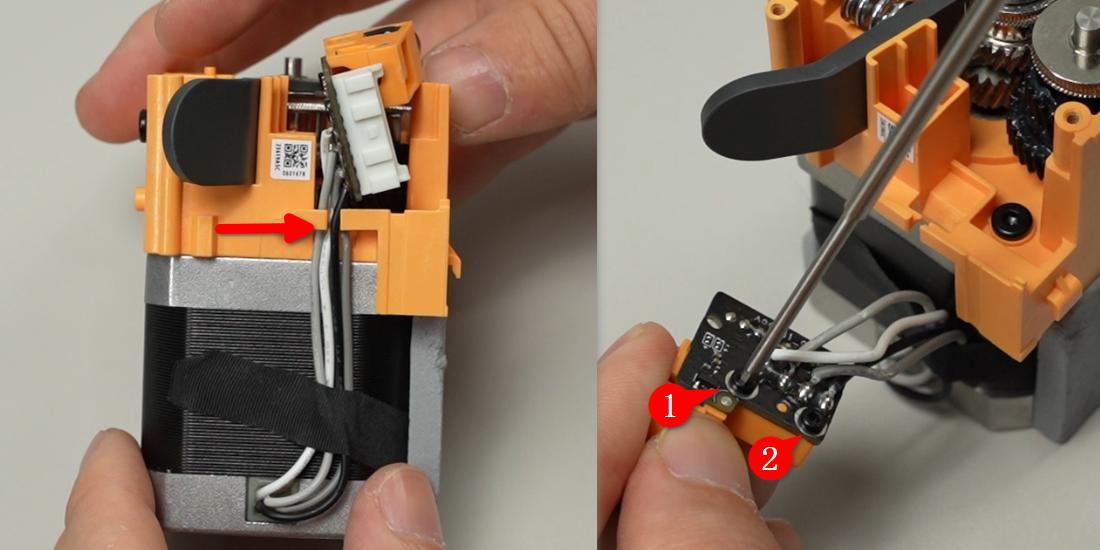

Afloje el cable del conector del motor de la pestaña de bloqueo, utilice una llave Allen H 1.5 para retirar dos tornillos de fijación y retire el accesorio de conector de tubo.
Esta operación solo es necesaria cuando el conector neumático o sus partes estructurales sufren daño físico.
Paso 4. Retire el conjunto de engranajes del extrusor auxiliar

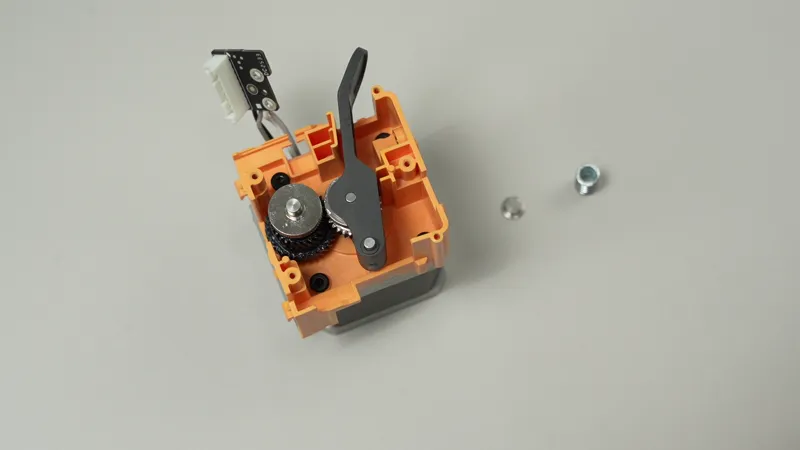

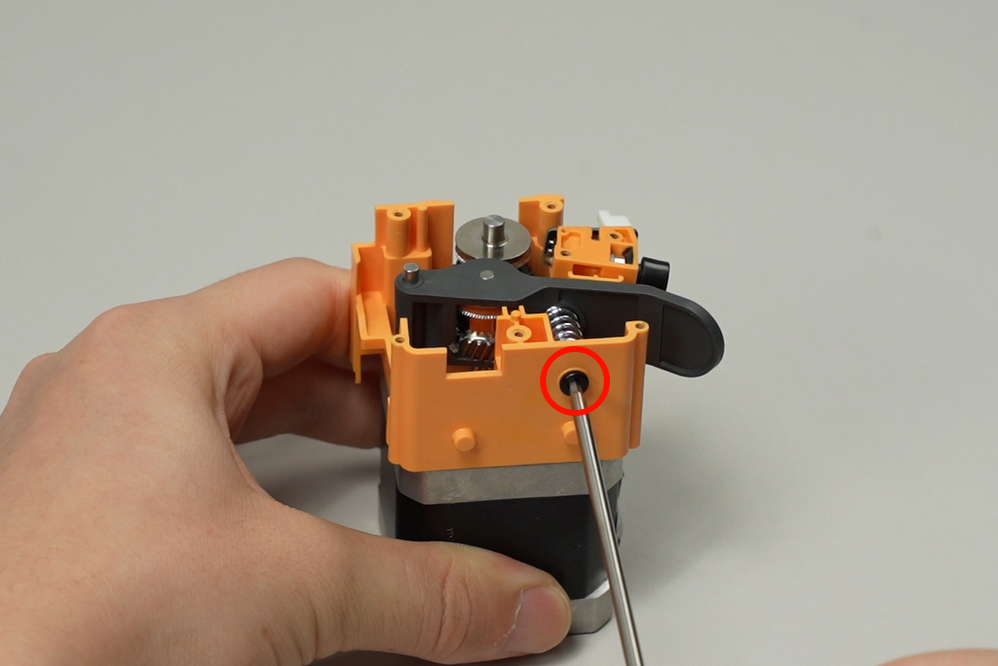

Utilice una llave Allen H 2.0 para retirar un tornillo de fijación.

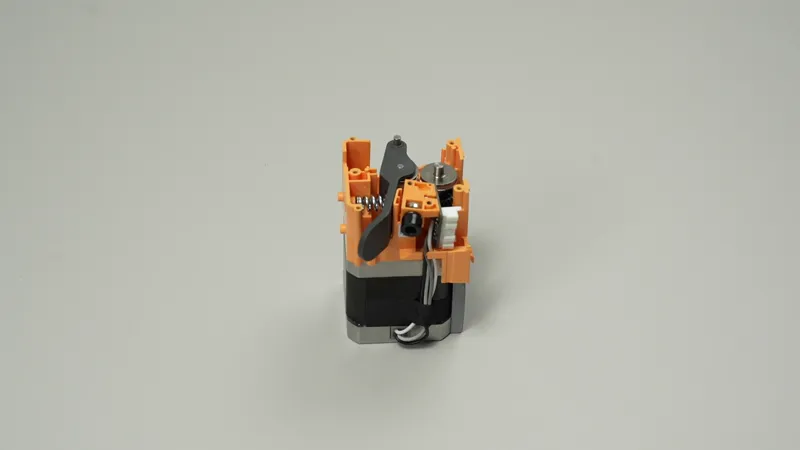

Retire el engranaje accionado, el engranaje de accionamiento, el resorte y la placa de presión.
Extrusor Auxiliar:
Paso 1. Instale el conjunto de engranajes del extrusor auxiliar
Instale el engranaje de accionamiento y el engranaje accionado respectivamente, luego utilice las manos o pinzas para instalar la placa de presión y el resorte juntos (el lado elevado de la placa de presión debe enfrentar al resorte, y el lado ranurado debe enfrentar al agujero roscado), luego apriete un tornillo de fijación con una llave Allen H 2.0.
Paso 2. Instale la tapa superior del extrusor auxiliar

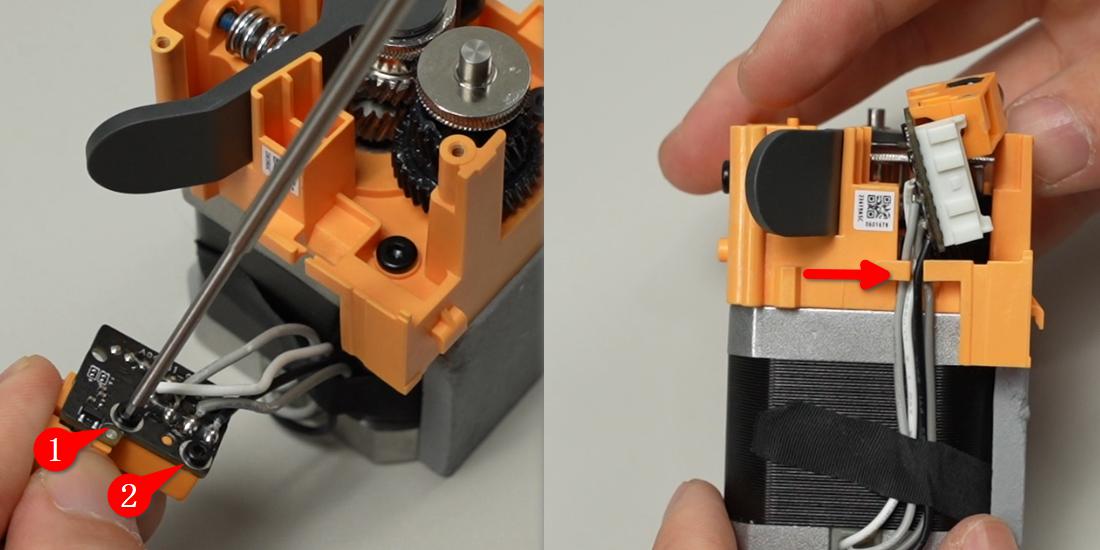

Instale el conector neumático en el conector del motor y organice los cables.

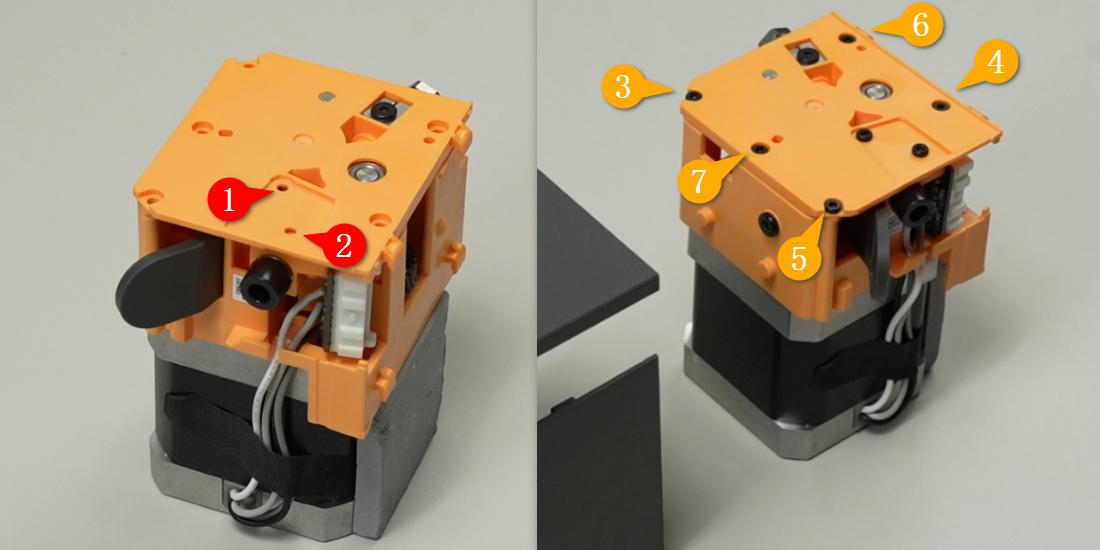

Instale la tapa superior del extrusor auxiliar en el extrusor auxiliar y apriete los siete tornillos en la secuencia mostrada utilizando una llave Allen H 1.5.
Paso 3. Instale la caja del extrusor auxiliar
Deslice el conjunto en la caja alinear la dirección de la manija del engranaje accionado del extrusor auxiliar con la ranura de instalación de la caja.
Paso 4. Instale el extrusor auxiliar
-

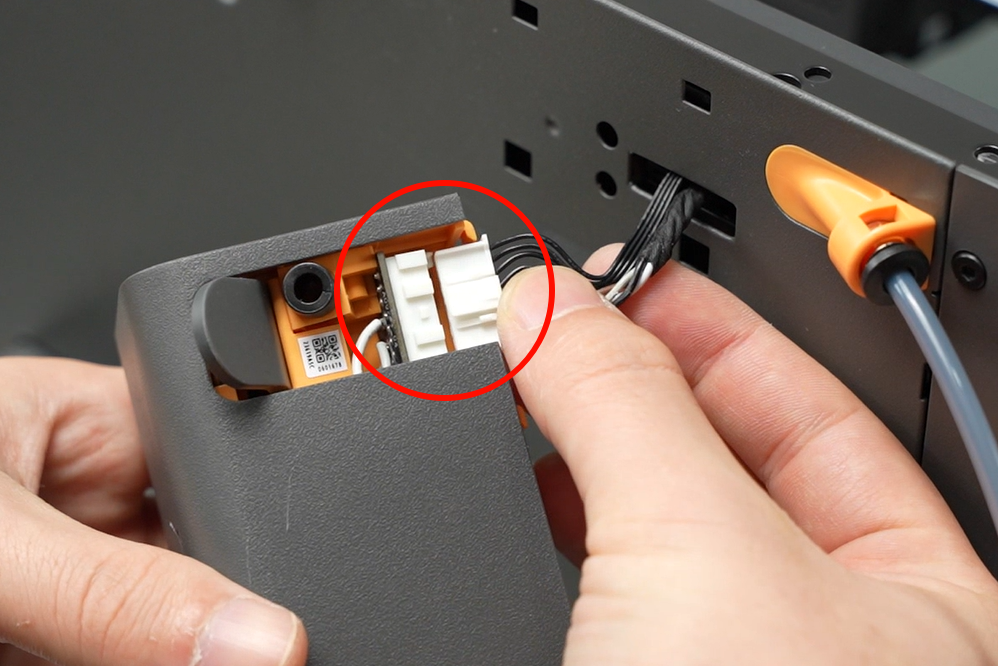

Conecte el cable al conector del extrusor auxiliar, asegurándose de que la dirección de la pestaña de bloqueo sea correcta.
-

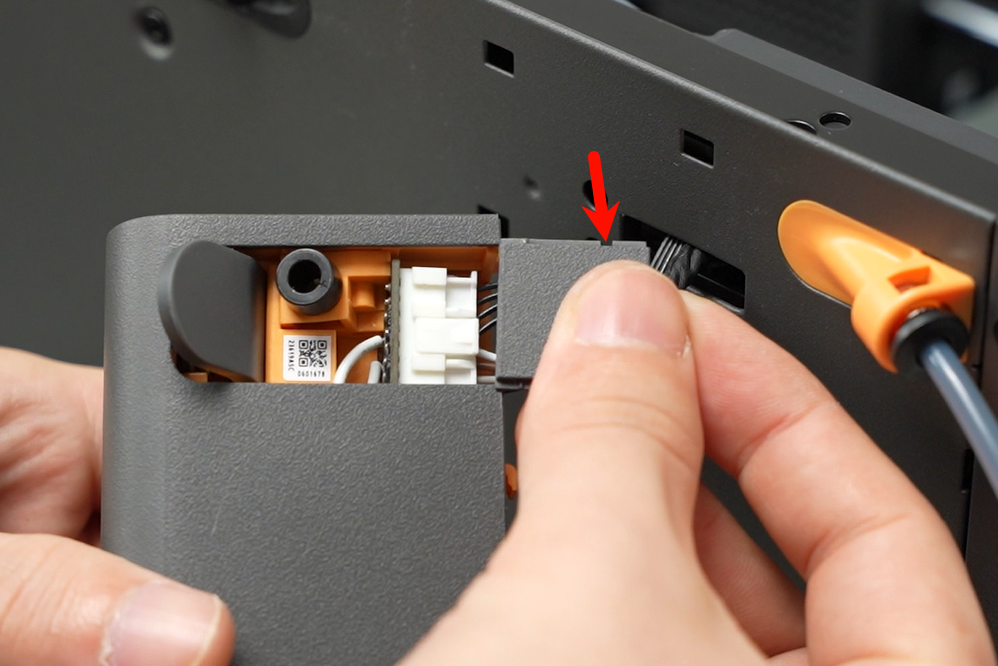

Inserte la cubierta del conector en el extrusor auxiliar, asegurándose de que la muesca de la cubierta esté orientada hacia afuera del extrusor auxiliar durante la inserción.
-
Primero retraje el cable en la ranura, luego inserte el extrusor auxiliar en el agujero en la parte trasera de la impresora y presione hacia abajo para bloquearlo en su lugar.
-

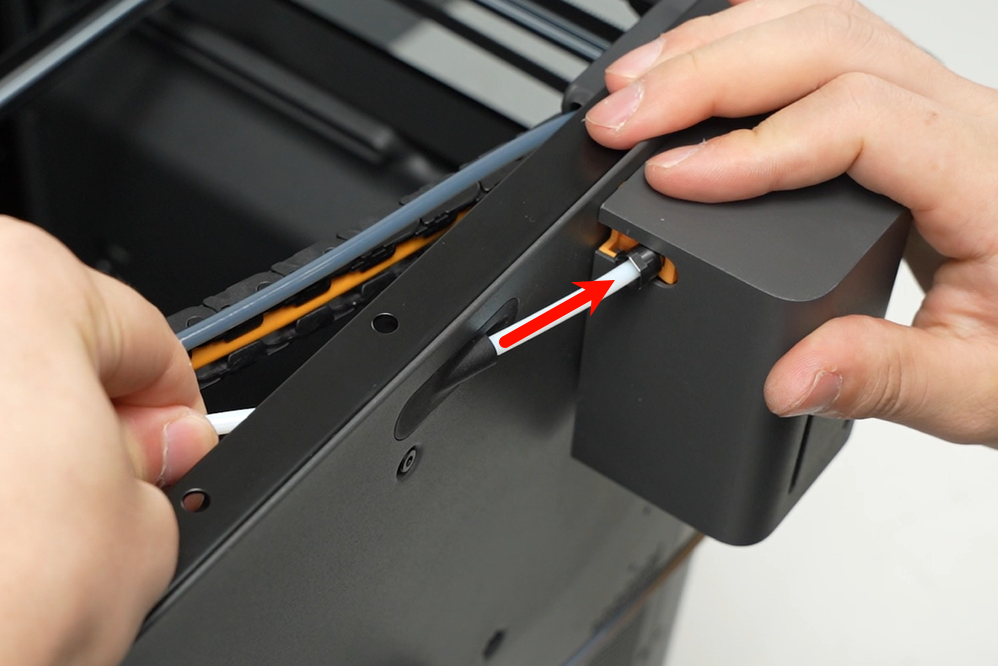

Afloje la tuerca de bloqueo en la salida izquierda de filamento del extrusor auxiliar, inserte el tubo PTFE desde el centro superior de la parte trasera de la impresora en la salida de filamento aproximadamente 22 mm, luego utilice una llave inglesa de 8 mm para apretar la tuerca de bloqueo de salida de filamento del extrusor auxiliar. (Asegúrese de que el tubo PTFE esté insertado completamente, de lo contrario el filamento podría doblarse dentro del extrusor.)
-

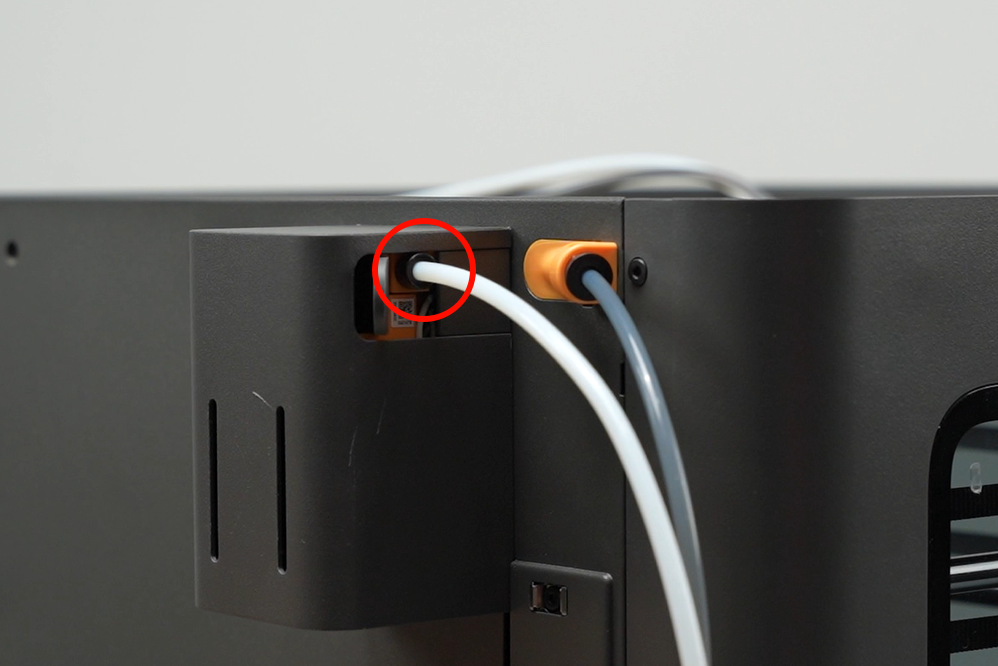

Inserte el tubo PTFE blanco en la entrada de filamento del extrusor auxiliar.
Verificación del Éxito
✅ Conecte la alimentación, encienda la impresora y verifique si el extrusor auxiliar puede cargar y descargar filamento correctamente.
Si encuentra algún problema, vuelva a revisar sus pasos y verifique todas las conexiones antes de intentarlo nuevamente. Si los problemas persisten, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
