Conjunto de calentador de cámara
🔎 Encuentre el Conjunto de Calentador de Cámara X2D en la tienda de Bambu Lab.
El conjunto de calentador de cámara consta de un elemento calefactor PTC y un ventilador de calentamiento de cámara. El elemento calefactor PTC sirve como fuente principal de calor para la cámara, mientras que el ventilador opera como componente auxiliar en modo de baja temperatura.
¡Existen versiones de alto voltaje y bajo voltaje del conjunto de calentador de cámara, que deben utilizarse junto con la placa AC y no deben combinarse incorrectamente!
Modelo de impresora aplicable
Bambu Lab X2D
Cuándo reemplazar
- Ruido/anomalía o daño en el conjunto de calentador de cámara
- Fallo en el calentador de cámara
Herramientas y materiales requeridos
- Conjunto de calentador de cámara nuevo
- Llave allen H1.5
- Llave allen H2.0
Advertencia de seguridad
⚠️ IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre este procedimiento, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder con prontitud y brindarle la asistencia necesaria.
Retire el conjunto de calentador de cámara antiguo
Paso 1. Retire el panel trasero
Consulte las instrucciones en Guía de reemplazo del panel trasero para el X2D para retirar el soporte de filamento, el amortiguador de filamento y el panel trasero.
Paso 2. Desconecte los cables
Use una llave allen H1.5 para retirar los cuatro tornillos de fijación (BT2x5), luego retire el conducto de purga.

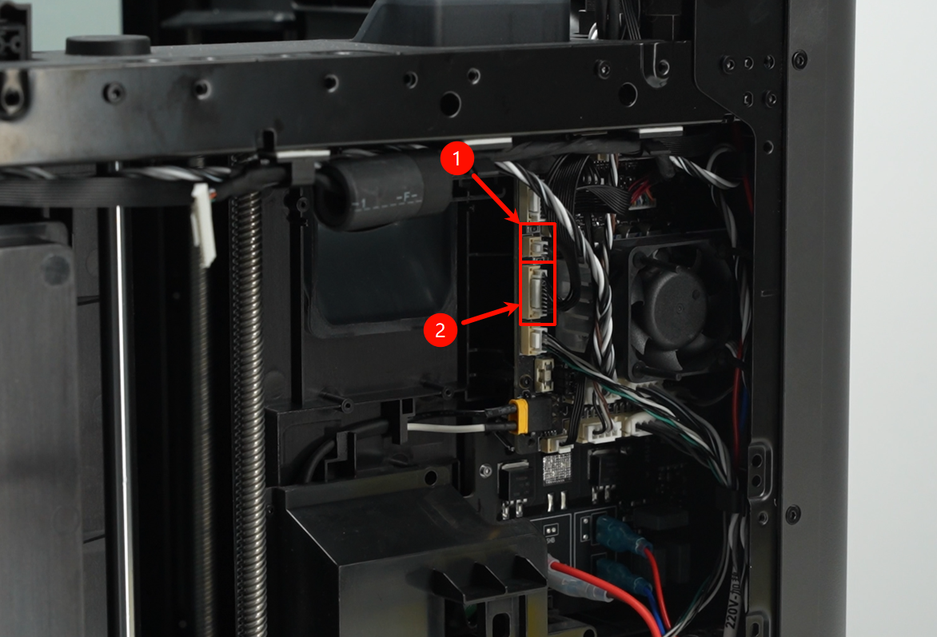

Presione la lengüeta de bloqueo del conector de cable para desconectar los Conectores NTC del Conjunto de Calentador de Cámara (1) y los Conectores del Conjunto de Calentador de Cámara (2) de la placa MC.

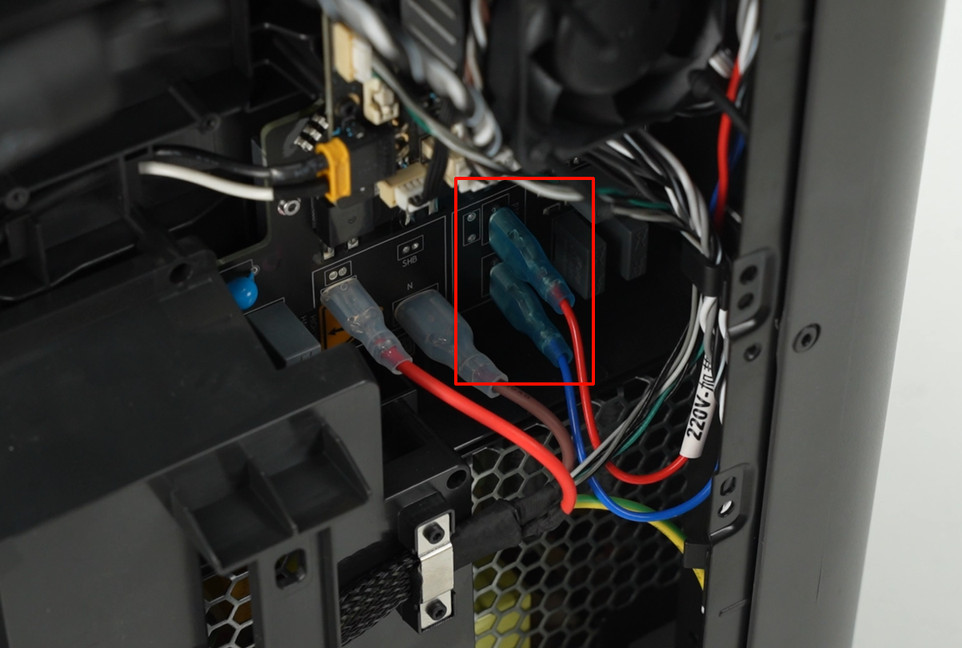

Presione la lengüeta de bloqueo del conector de cable para desconectar los Cables de alimentación del calentador de la placa AC. Modelo 230 V - Los cables son Azul y ROJO Modelo 110 V - Los cables son Negro y Blanco

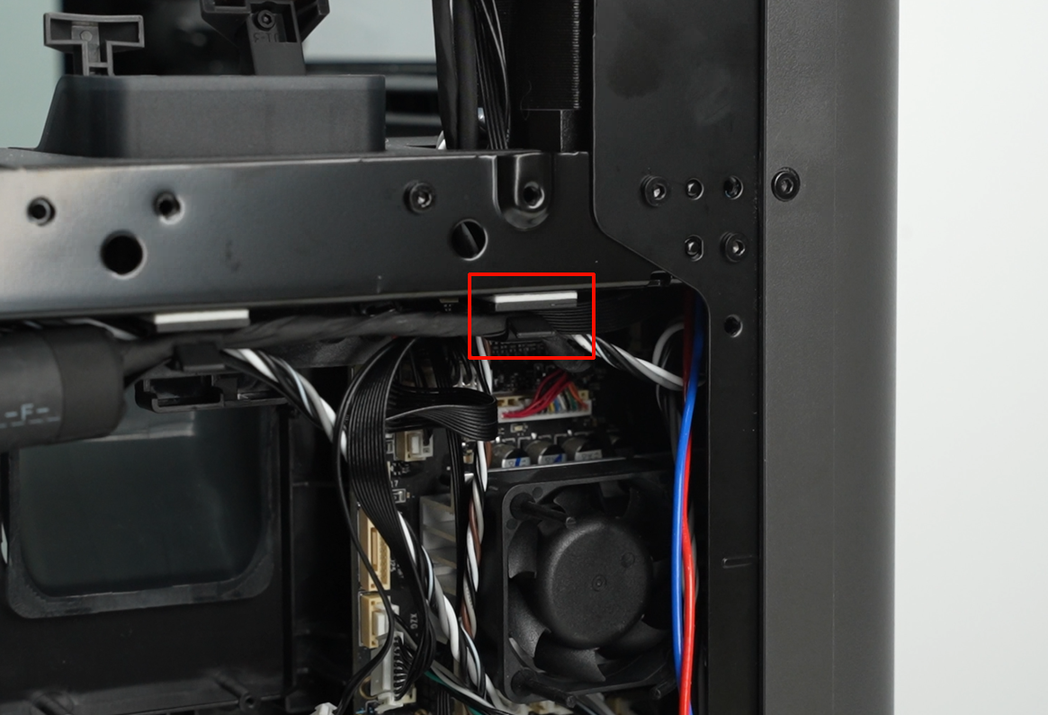

Retire el cable de comunicación del clip de gestión de cables.
Retire el cable de alimentación de los dos clips de gestión de cables.
Paso 3. Retire el conjunto de calentador de cámara

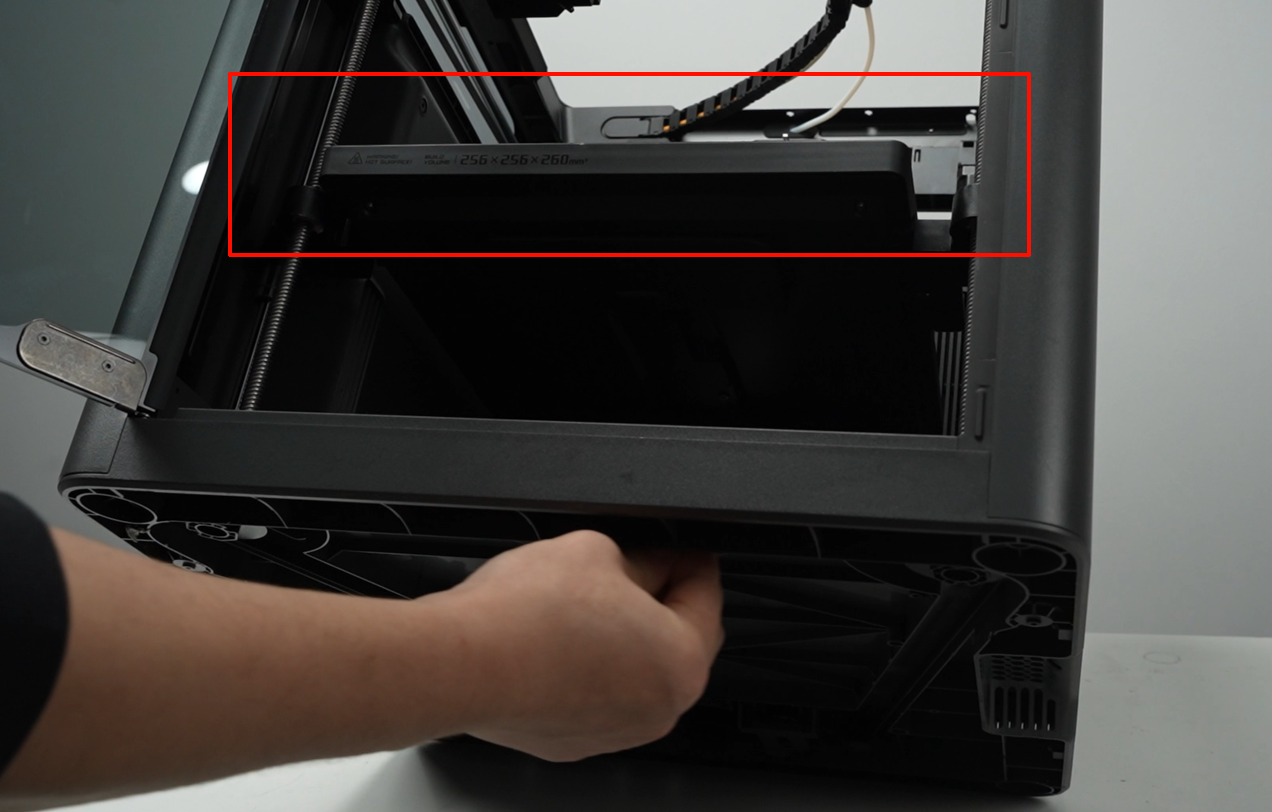

Incline la impresora hacia un lado y tire de la correa Z en sentido horario para elevar la cama caliente aproximadamente hasta la mitad de su altura, exponiendo tres tornillos de montaje en el ventilador lateral.
Use una llave allen H2.0 para retirar los tres tornillos.
Incline la impresora hacia un lado nuevamente y tire de la correa Z en sentido antihorario para bajar la cama caliente hasta el fondo. Mueva el conjunto de calentador de cámara de lado y levántelo diagonalmente hacia arriba para retirarlo.
- Si la retirada es difícil, verifique si los cables han sido retirados de los clips de gestión de cables.
Instale el nuevo Conjunto de Calentador de Cámara
Paso 1. Instale el Conjunto de Calentador de Cámara

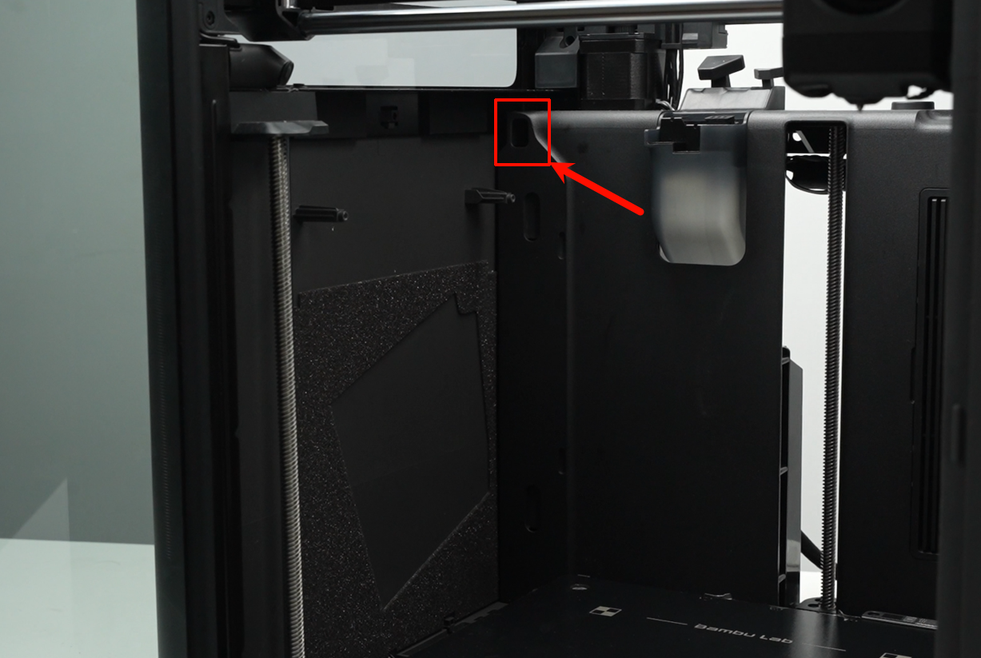

Pase los cables por el pequeño agujero entre el revestimiento y el panel lateral, luego tire de los cables hacia el lado trasero.
Luego monte la parte inferior del conjunto de calentador de cámara en la Caja Base y asegure la parte superior en la posición de la viga.
Empuje el conjunto hacia la parte trasera de la impresora para que se ajuste firmemente contra el revestimiento sin huecos.
Incline la impresora hacia un lado y tire de la correa Z para ajustar la cama caliente aproximadamente hasta la mitad de su altura.
Use una llave allen H2.0 para apretar los tres tornillos.
Paso 2. Conecte los cables
- Conecte los Conectores NTC del Conjunto de Calentador de Cámara (1) y los Conectores del Conjunto de Calentador de Cámara (2) a la placa MC.
- Conecte el Conjunto de Calentador de Cámara a la placa AC.
Oreje el cable de comunicación utilizando el clip de gestión de cables mostrado.
Oreje el cable de alimentación utilizando el clip de gestión de cables mostrado.
Paso 3. Instale el panel trasero
Consulte las instrucciones en Guía de reemplazo del panel trasero para el X2D para instalar el soporte de filamento, el amortiguador de filamento y el panel trasero.
Verificación de éxito
✅ Configure el calentador de cámara en la pantalla y verifique si se calienta normalmente.
Si encuentra algún problema, revise sus pasos para comprobar las conexiones de cables, luego valide nuevamente. Si los problemas persisten, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
