Panel trasero
🔎 Encuentre el Panel Trasero X2D en la tienda de Bambu Lab.

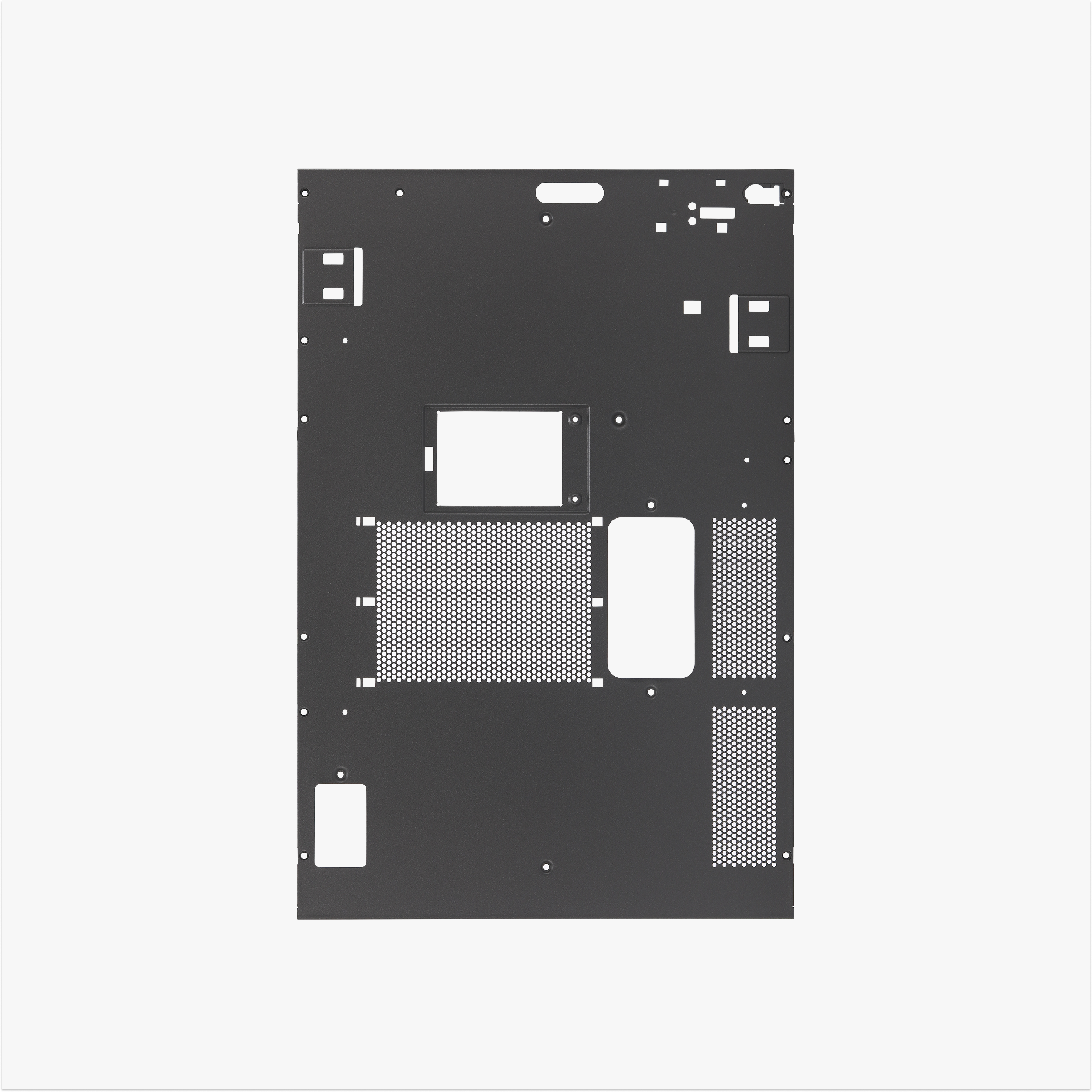

Un panel metálico instalado en la parte trasera de la impresora para servir como cubierta protectora.
Modelo de impresora aplicable
Bambu Lab X2D
Cuándo reemplazar
El panel trasero presenta deformación visible debido al transporte o mantenimiento, afectando su uso o instalación.
Herramientas y materiales requeridos
- Panel trasero nuevo
- Llave allen H2.0
- Tornillos involucrados en el proceso de retiro e instalación (se recomienda guardar cuidadosamente los tornillos para evitar perderlos).
- Tornillos marcados en amarillo: BT3-6
- Tornillos marcados en rojo: ST3-4.5
- Tornillos marcados en verde: M3-4.5
Advertencia de seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder con prontitud y brindarle la asistencia necesaria.
Retire el panel trasero antiguo
Paso 1. Retire el kit de ventilador de escape externo
Desconecte el cable de 4 pines del kit de ventilador de escape externo, luego empuje el kit de ventilador hacia la derecha para liberar la lengüeta de bloqueo y retire el ventilador de escape.
Paso 2. Retire el buffer de filamento
Consulte Guía de reemplazo del buffer de filamento para el X2D para retirar el buffer de filamento del panel trasero.

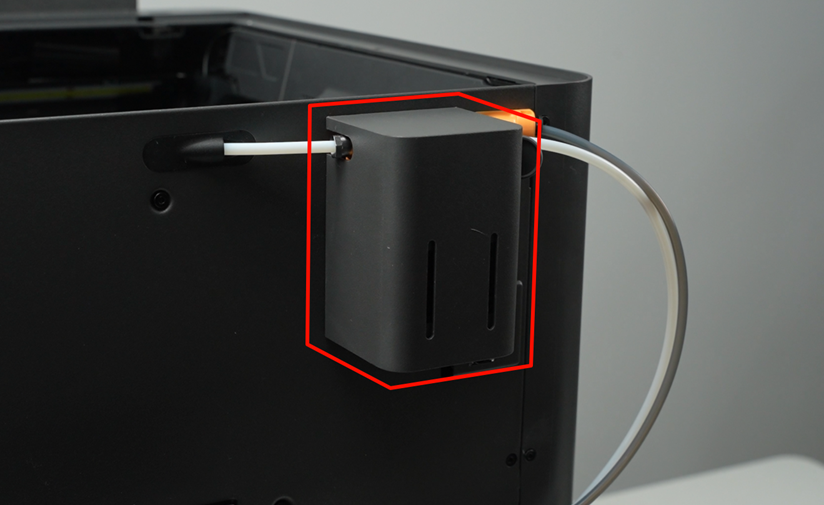

Paso 3. Retire el extrusor auxiliar
Consulte Guía de reemplazo del extrusor auxiliar para el X2D para retirar el extrusor auxiliar del panel trasero.

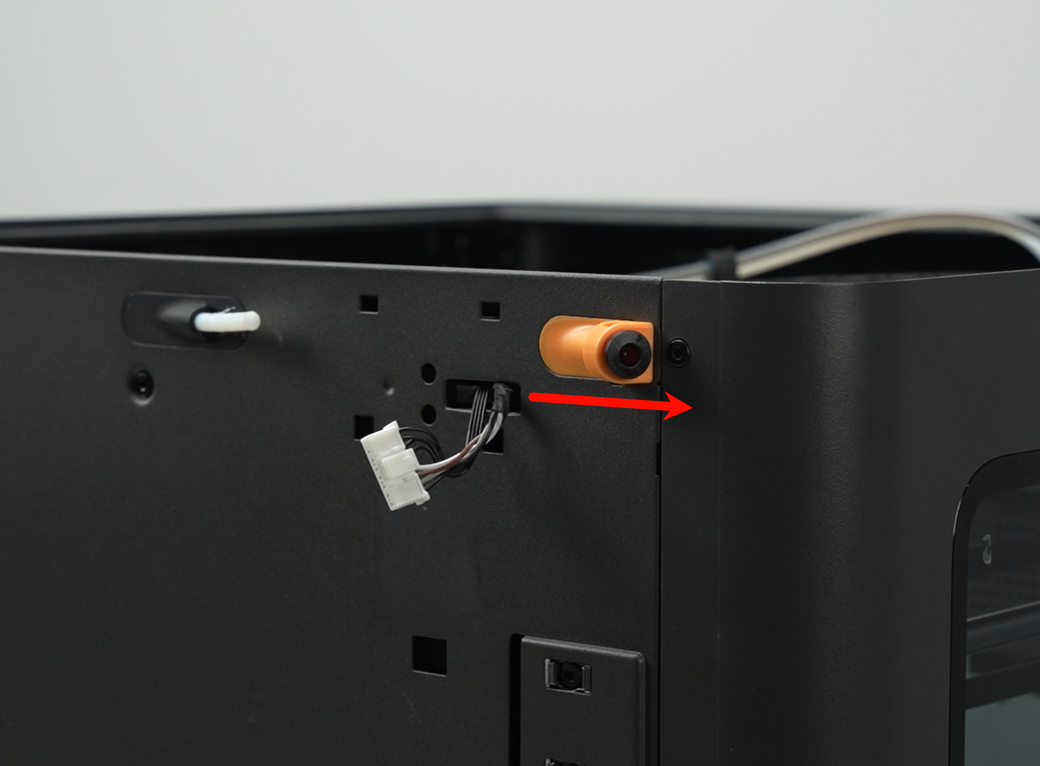

Paso 4. Retire el soporte del tubo de filamento
Empuje el soporte del tubo de filamento hacia la derecha para liberar la lengüeta de bloqueo.
Extraiga el soporte del tubo de filamento hacia afuera, luego presione el Conector Pneumático para desbloquear el tubo de filamento.
Paso 5. Retire el panel trasero

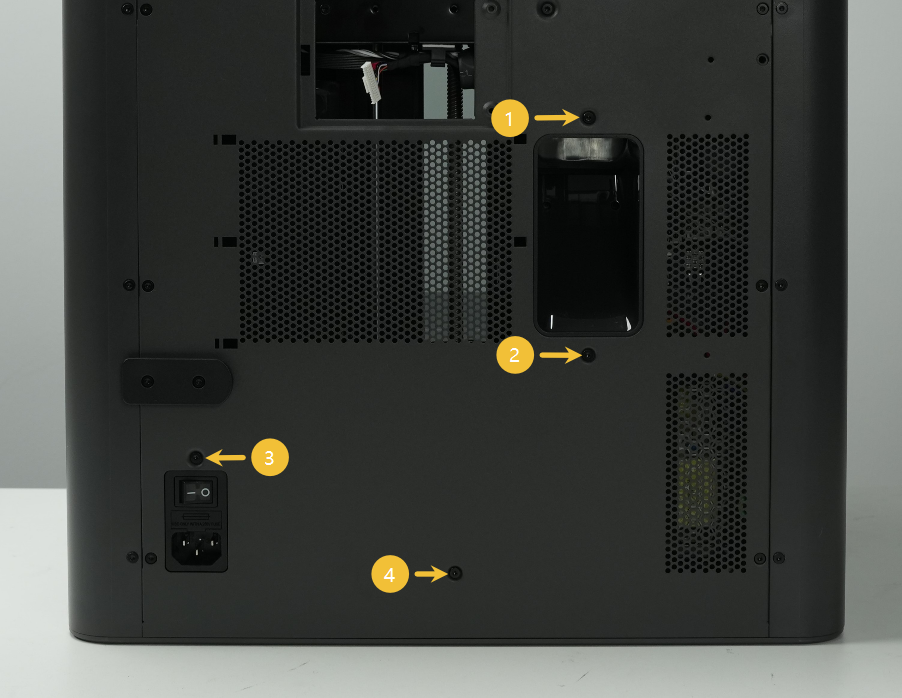

Retire los 4 tornillos marcados en amarillo.

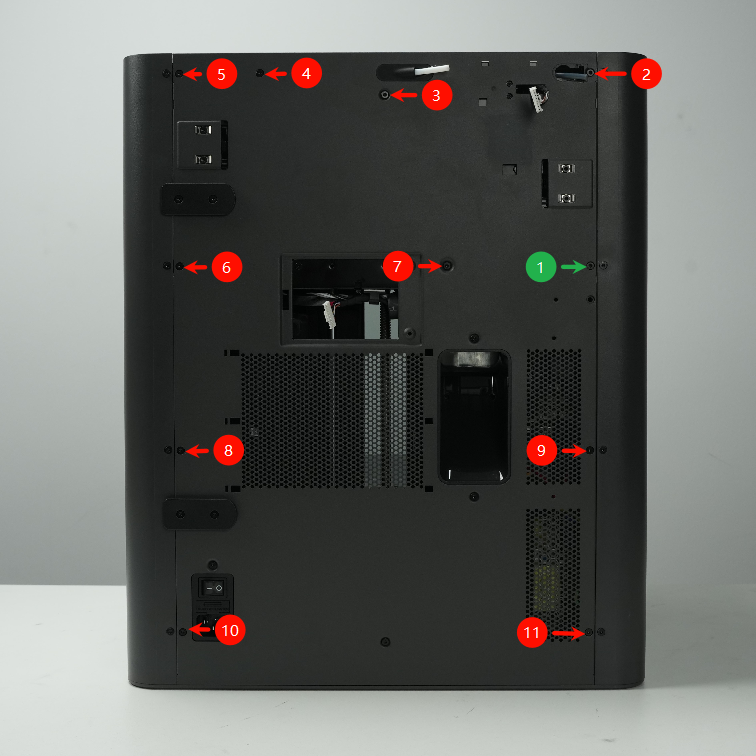

Como se muestra a continuación, retire el tornillo marcado en verde, luego retire los 10 tornillos marcados en rojo.
Retire los tornillos que fijan la Placa Base del Soporte de Carrete, luego retire la Placa Base del Soporte de Carrete.
Evite el tubo de filamento y retire el panel trasero.
Instale el nuevo panel trasero
Paso 1. Instale el panel trasero
Pase el tubo de filamento por la posición del soporte del tubo de filamento, alinee los bordes y agujeros de tornillo del panel trasero, e instálelo en la parte trasera de la impresora.
Identifique el tornillo en la posición marcada en verde 1 y fíjelo, luego fije los 10 tornillos marcados en rojo.
Instale la Placa Base del Soporte de Carrete y fíjela con 2 tornillos.
Inserte 4 tornillos en secuencia en las 4 posiciones marcadas en naranja.

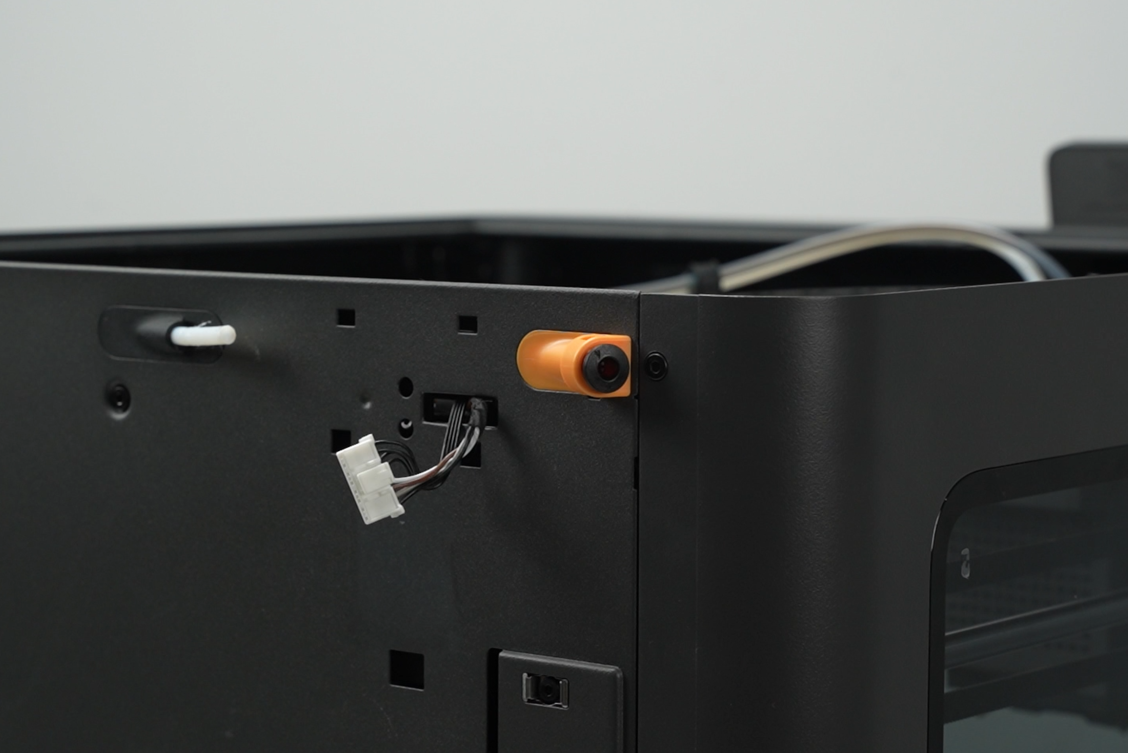

Paso 2. Instale el soporte del tubo de filamento
Conecte el soporte del tubo de filamento al tubo de filamento PTFE, luego pase el soporte del tubo de filamento por el agujero en el panel trasero.
Empuje el soporte del tubo de filamento hacia la izquierda para encajar la lengüeta de bloqueo.
Paso 3. Instale el extrusor auxiliar
Consulte Guía de reemplazo del extrusor auxiliar para el X2D para instalar el extrusor auxiliar en el panel trasero.
Paso 4. Instale el buffer de filamento
Consulte Guía de reemplazo del buffer de filamento para el X2D para instalar el buffer de filamento en el panel trasero.
Paso 5. Instale el kit de ventilador de escape externo
Instale el kit de ventilador de escape externo en el panel trasero, luego empujélo hacia la izquierda para asegurar la lengüeta de bloqueo. Puede sacudir suavemente el ventilador de escape con la mano para verificar que esté instalado correctamente. Luego reconecte el cable de 4 pines.
Verificación de éxito
✅ Verifique que todos los tornillos estén instalados sin omisión ni sobresalir. ✅ El panel trasero no presenta deformación evidente.
