Paquete de cables de la impresora 3D

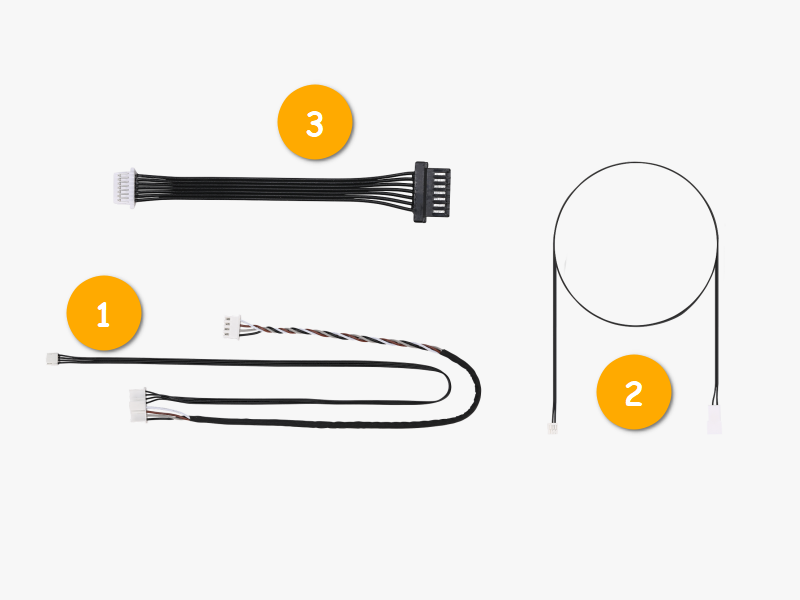

El paquete de cables incluye los siguientes tres cables de conexión internos para la impresora X2D:
- Cable del extrusor auxiliar
- Cable del sensor de temperatura de la cámara
- Cable de la cubierta frontal del cabezal
Cuándo reemplazar
- Cable o conector dañado
Advertencia de seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, lo que resulta en daño electrónico y peligros de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.
Reemplazar el cable del extrusor auxiliar
Paso 1. Retirar el extrusor auxiliar
Si el extrusor auxiliar está instalado, consulte esta wiki para retirarlo: Guía de reemplazo de componentes del extrusor auxiliar para el X2D.

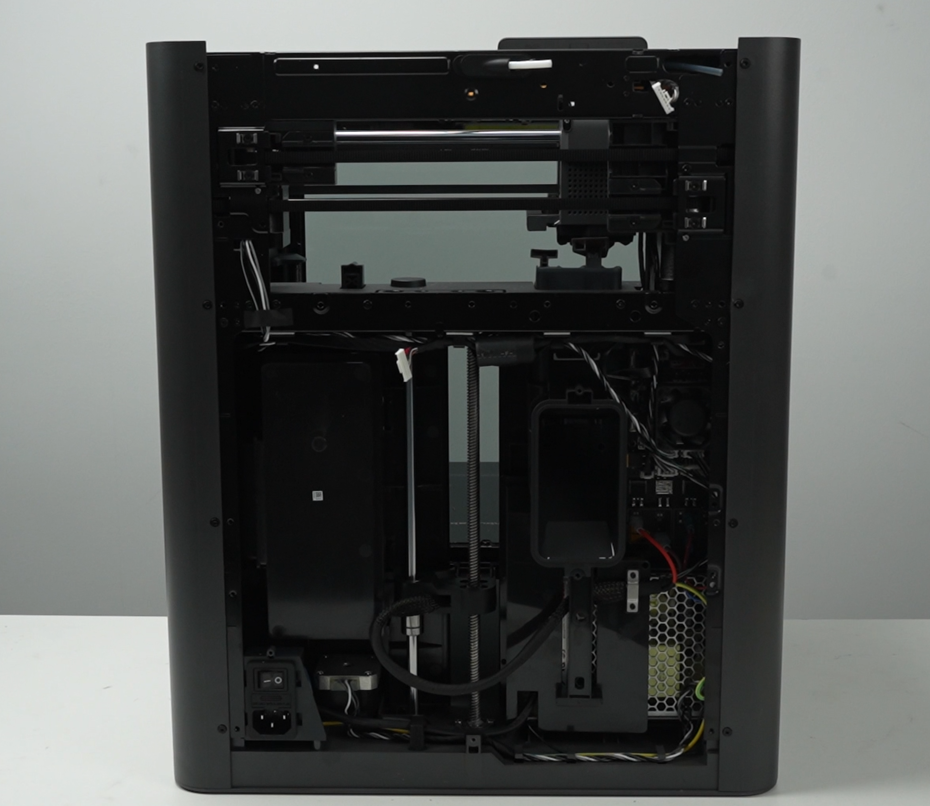

Paso 2. Retirar el panel trasero
Puede consultar esta wiki para retirar el panel trasero: Guía de reemplazo del panel trasero para el X2D.
Paso 3: Retirar la cubierta de la placa AP
Puede consultar esta wiki para retirar la cubierta de la placa AP: Reemplazo de la cubierta de la placa AP/P2S/X2D y luz LED - Izquierda | Bambu Lab Wiki
Paso 4: Reemplazar el cable del extrusor auxiliar

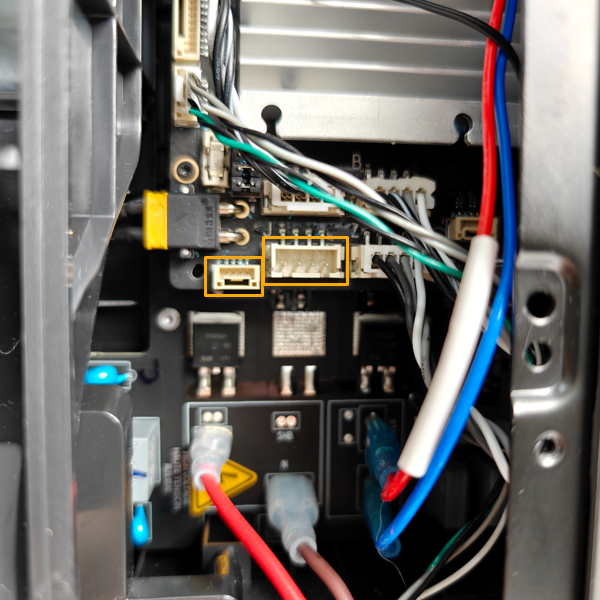

Localice el cable del extrusor auxiliar en la placa MC y desconéctelo (hay dos conectores).

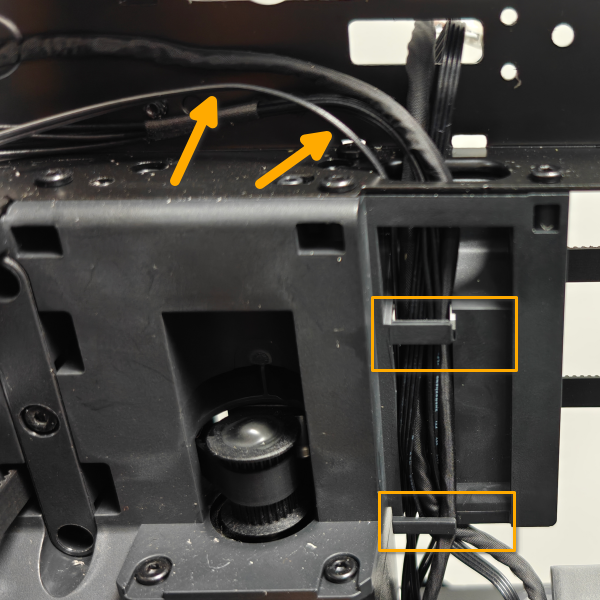

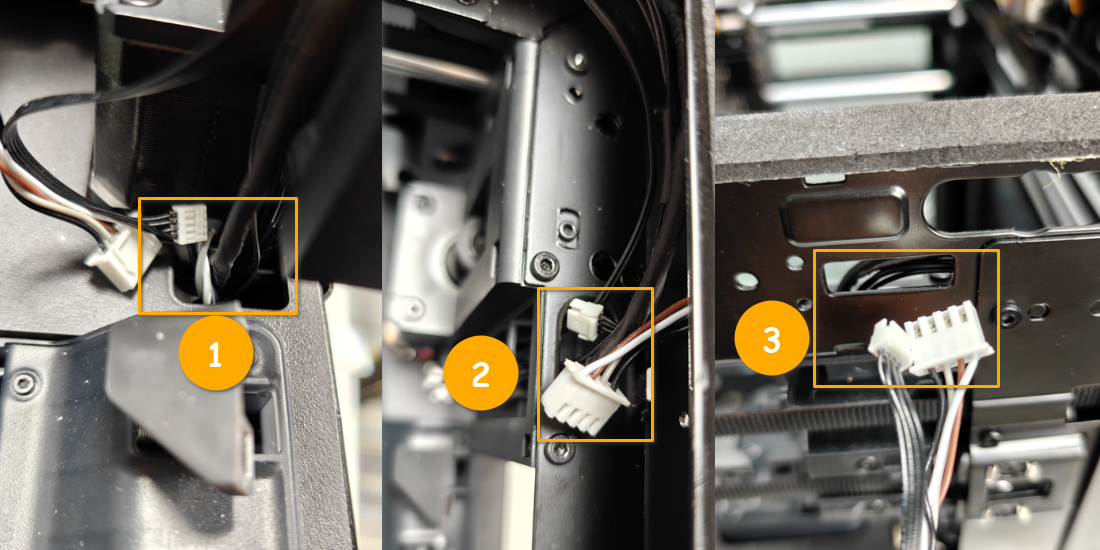

Afloje el cable del canal de cables y de los agujeros de ruta, luego retire el cable viejo.

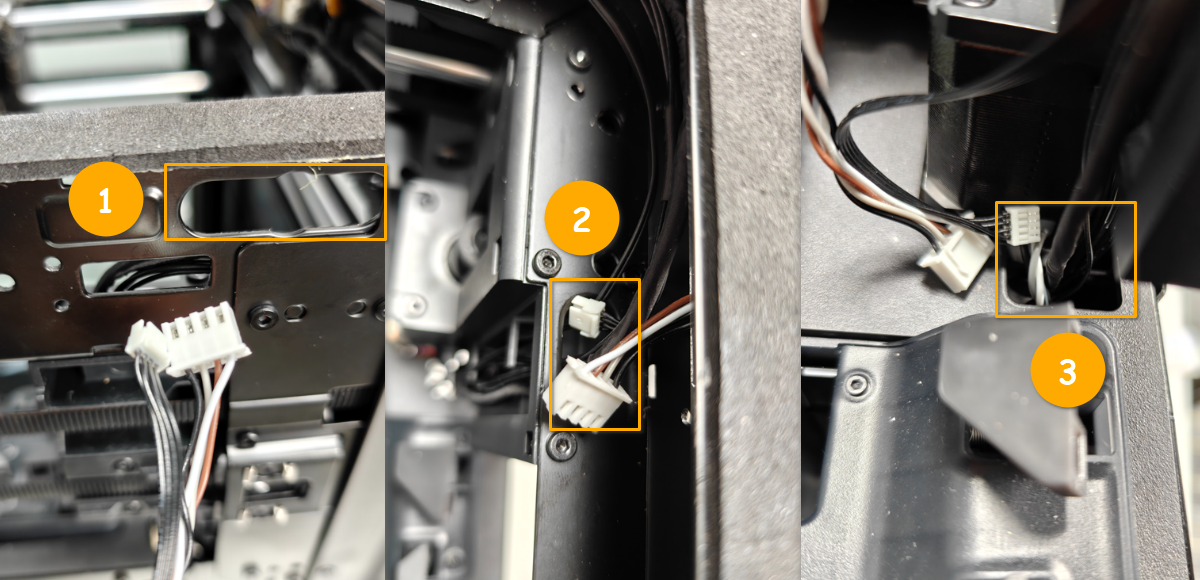

Pase el nuevo cable a través de los agujeros de cables secuencialmente.

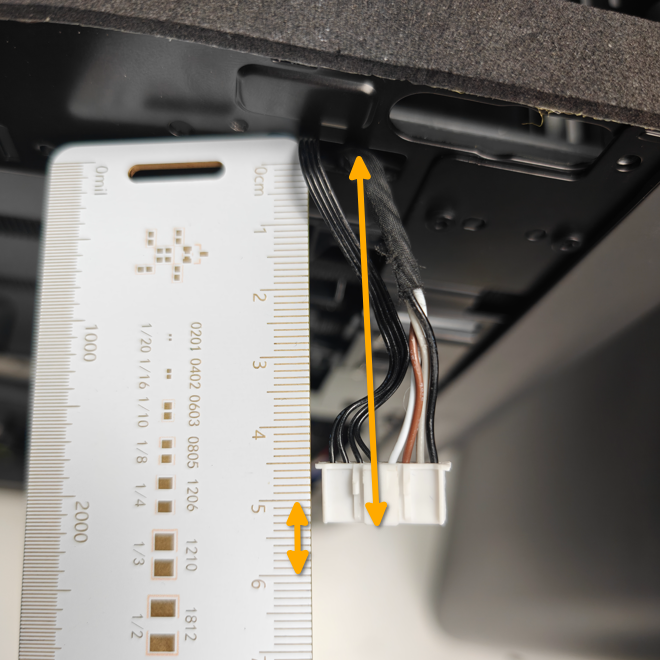

Deje 5 a 6 cm de cable en la parte trasera de la impresora para conectar el extrusor auxiliar.

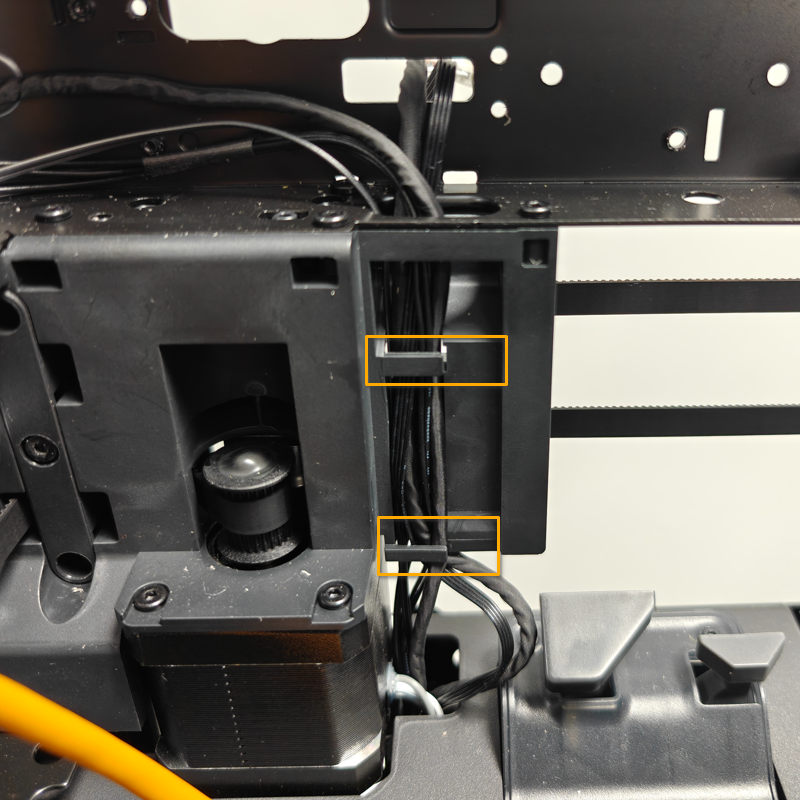

Organice el cable en el canal de cables y conéctelo al conector de la placa MC.
Paso 5: Instalar la cubierta de la placa AP
Puede consultar esta wiki para instalar la cubierta de la placa AP: Reemplazo de la cubierta de la placa AP/P2S/X2D y luz LED - Izquierda.
Paso 6: Instalar el panel trasero
Puede consultar esta wiki para instalar correctamente el panel trasero: Guía de reemplazo del panel trasero para el X2D| Bambu Lab Wiki
Paso 7: Instalar el extrusor auxiliar
Puede consultar esta wiki para instalar correctamente el extrusor auxiliar: Guía de reemplazo de componentes del extrusor auxiliar para el X2D.
Reemplazar el cable del sensor de temperatura de la cámara
Paso 1. Retirar el panel trasero
Puede consultar esta wiki para retirar el panel trasero: Guía de reemplazo del panel trasero para el X2D.
Paso 2: Retirar la cubierta de la placa AP
Puede consultar esta wiki para retirar la cubierta de la placa AP: Reemplazo de la cubierta de la placa AP/P2S/X2D y luz LED - Izquierda.
Paso 3: Reemplazar el cable del sensor de temperatura de la cámara

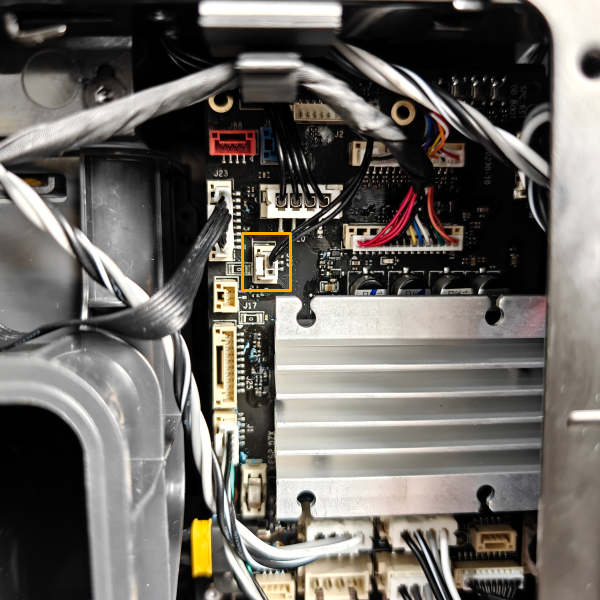

Localice el cable del sensor de temperatura de la cámara en la placa MC y desconéctelo.
Afloje el cable del canal, luego tire el conector hacia arriba para retirarlo.

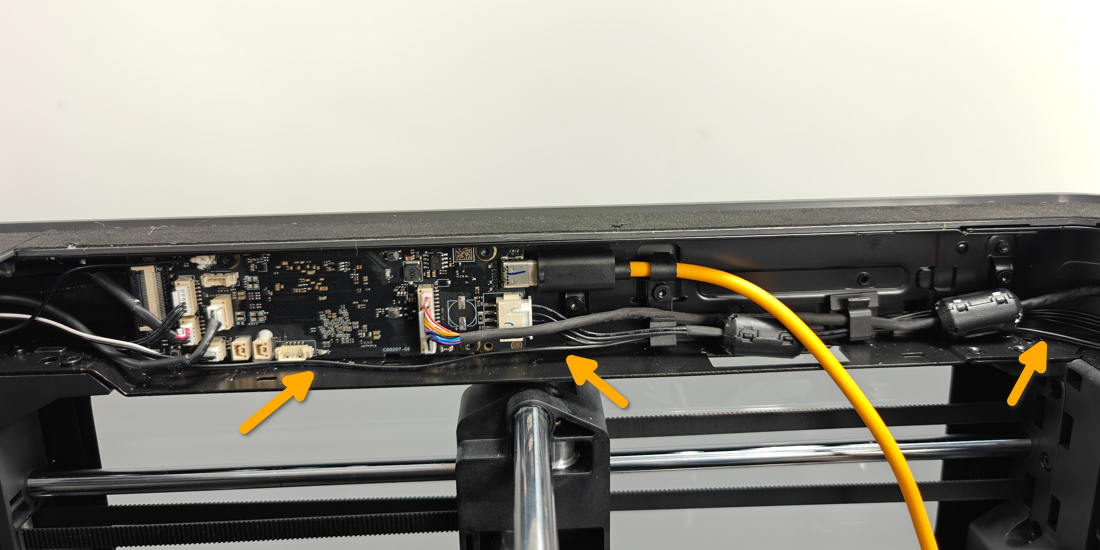

Retire el cable siguiendo su trayectoria desde la estructura.

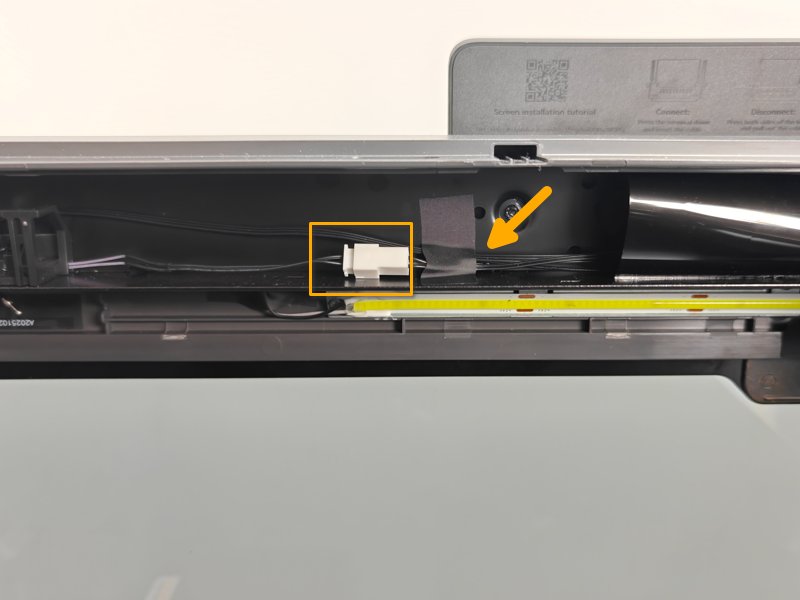

Encuentre y desconecte el conector en el lado posterior de la cubierta frontal, luego retire el cable viejo.
Conecte el nuevo cable al sensor de temperatura de la cámara, luego revierta los pasos anteriores para enrutar el cable y conectarlo a la placa MC.
Paso 4: Instalar la cubierta de la placa AP
Puede consultar esta wiki para instalar la cubierta de la placa AP: Reemplazo de la cubierta de la placa AP/P2S/X2D y luz LED - Izquierda.
Paso 5: Instalar el panel trasero
Puede consultar esta wiki para instalar correctamente el panel trasero: Guía de reemplazo del panel trasero para el X2D.
Reemplazar el conjunto de cable de la cubierta frontal del cabezal
Paso 1. Retirar la cubierta frontal del cabezal y la estructura media

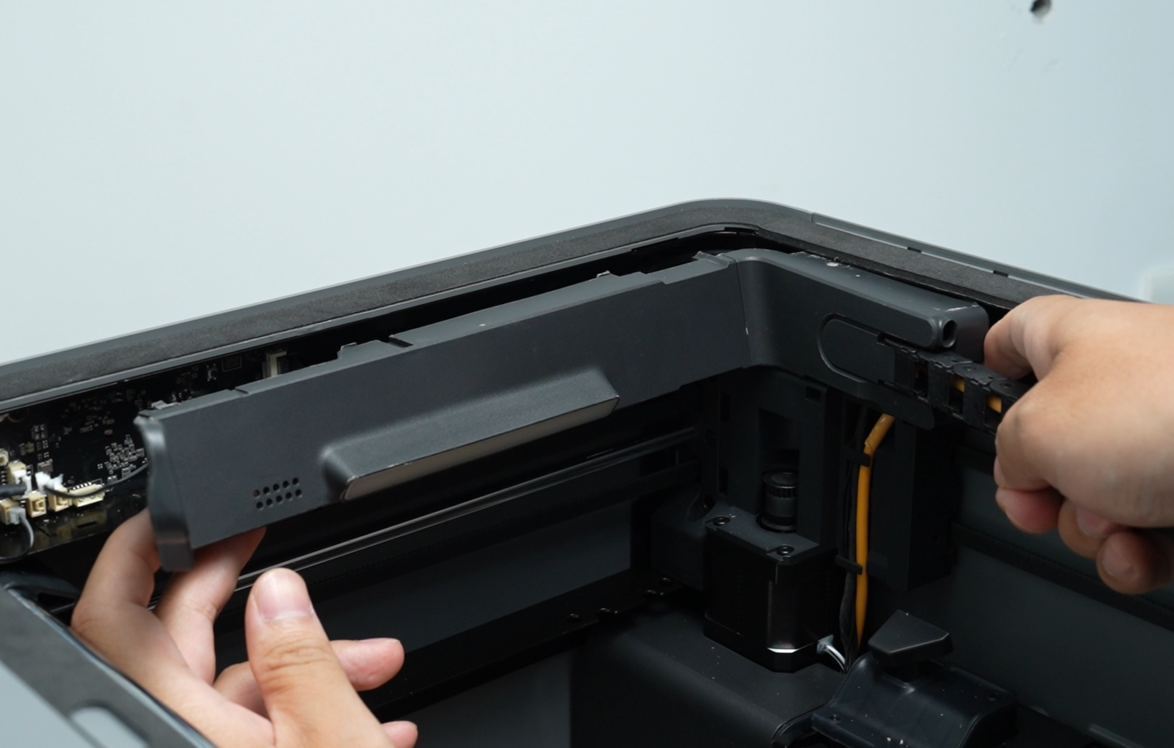

Consulte Guía de reemplazo de la carcasa del cabezal para el X2D para retirar la cubierta frontal del cabezal y la estructura media.
Paso 3: Reemplazar el conjunto de cable de la cubierta frontal del cabezal
Use una llave allen H1.5 para retirar los tornillos de ambos cortadores de filamento izquierdo y derecho, luego afloje los cortadores.

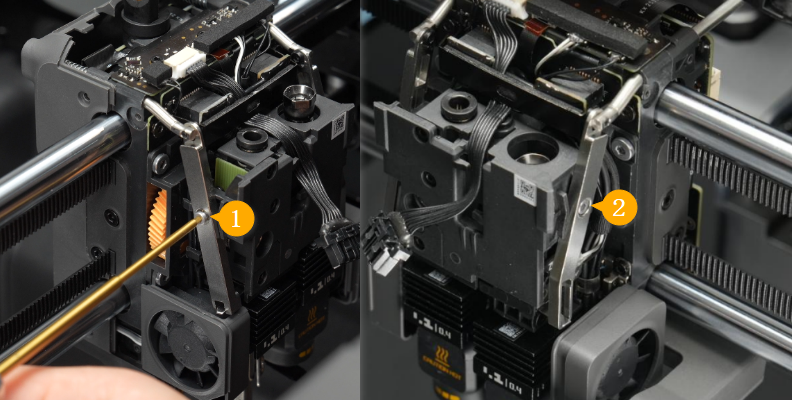

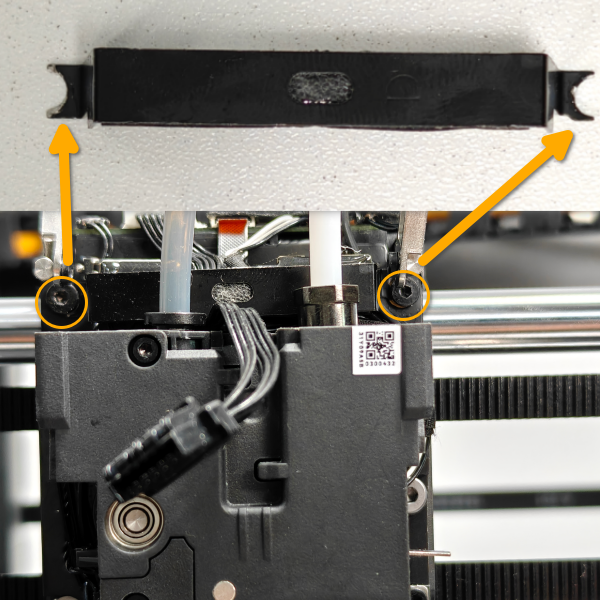

Levante las palancas hacia arriba, use un destornillador H2.0 para aflojar los tornillos del soporte de la placa de interfaz de calentamiento del hotend y retire el soporte.

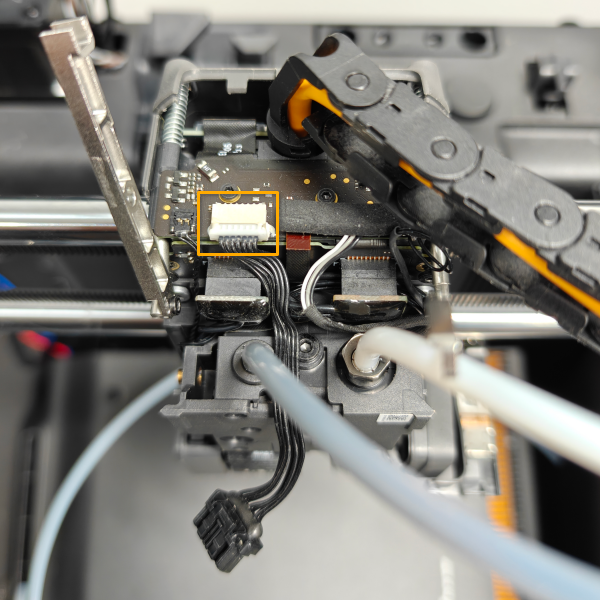

Use pinzas para retirar el silicona blanca del conector, luego desconecte el cable y retire el cable viejo.

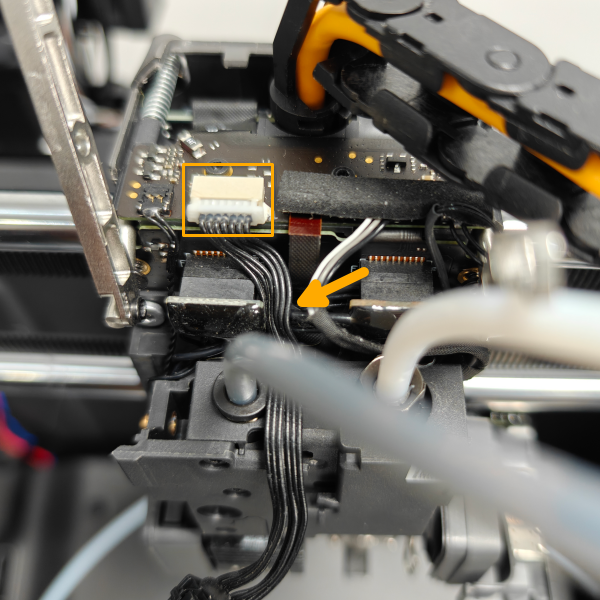

Conecte el nuevo cable al conector y enrótelo entre las dos tomas de la unidad de calentamiento del hotend.
Instale el soporte y apriete los tornillos, teniendo cuidado de no aplastar ni dañar los cables.
Instale los cortadores izquierdo y derecho, asegurándose de que las abrazaderas inferiores se enganchen correctamente en el mecanismo de corte.
Paso 4. Volver a instalar la cubierta frontal del cabezal y la estructura media
Consulte Reemplazo de la carcasa del cabezal para el X2D para reinstalar la estructura media del cabezal y conectar correctamente la cubierta frontal.
Verificación del éxito
✅ Conecte la alimentación, encienda la impresora y realice pruebas funcionales en los componentes correspondientes.
Si ocurren problemas, revise sus pasos para asegurarse de que los cables estén conectados correctamente, luego vuelva a verificar el funcionamiento. Si los problemas persisten, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
