¿Qué es esto
Existe una señal de retroalimentación de velocidad del ventilador del hotend. El ventilador del hotend (también llamado ventilador del heatbreak) se utiliza para mantener el filamento fuera de la boquilla frío y solidificado. Si la velocidad del ventilador del hotend permanece baja, la temperatura del disipador del hotend aumentará, lo que hará que el filamento se ablande y potencialmente se atasque dentro del heatbreak.
A continuación se presentan las posibles causas:
- Las aspas del ventilador del hotend están atascadas y no pueden girar libremente.
- Mala conexión entre los cables del ventilador del hotend y la placa TH.
- Fallo en el ventilador del hotend.
- Fallo en la placa TH.
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Al limpiar el ventilador, se recomienda utilizar un lápiz o destornillador para realizar la operación, evitando que el ventilador se active accidentalmente, lo cual podría causar lesiones.
Solución de problemas
Impresoras de las series X1/P1
Paso 1: Establecer la temperatura del hotend en 0°C
Cuando la temperatura del hotend es inferior a 50°C, el ventilador del hotend se apagará automáticamente. Cuando la temperatura alcance o supere los 50°C, el ventilador se activará automáticamente.
Paso 2: Verificar obstrucciones en el ventilador del hotend
Después de retirar la cubierta frontal, gire suavemente las aspas del ventilador con un lápiz o destornillador para verificar si hay obstrucciones. Si las hay, elimínelas.
Paso 3: Reconectar los cables del ventilador del hotend

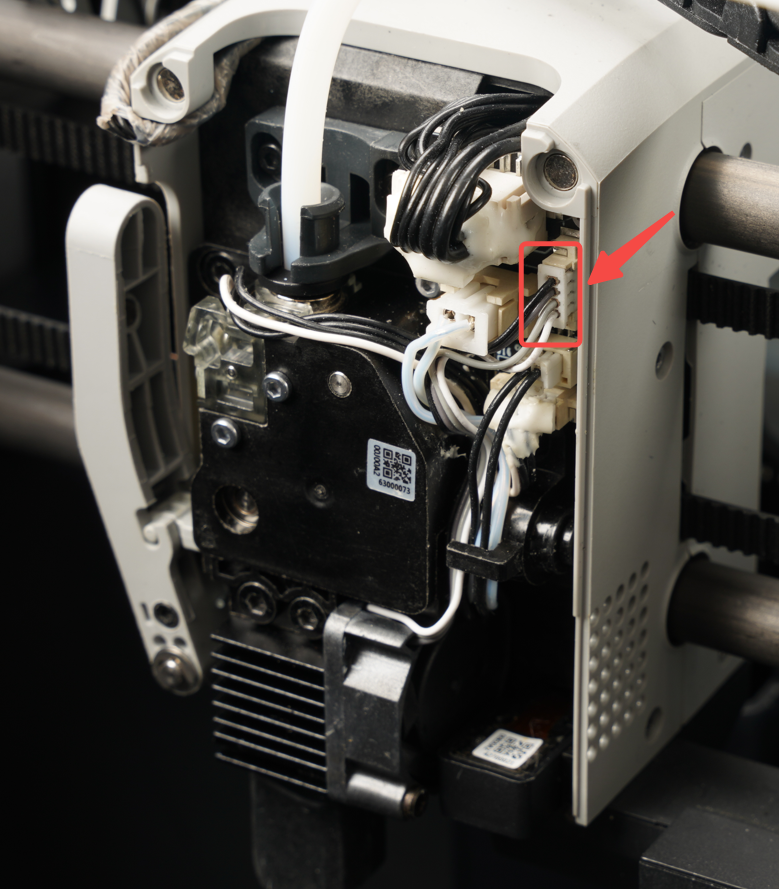

Como se muestra en la imagen a continuación, reconecte los cables de 4 pines del ventilador del hotend.
X1:
P1:
Paso 4: Verificar la conexión de la placa de conexión del extrusor y el conector de la placa TH
Como se muestra en la imagen a continuación, verifique la conexión entre la Placa de conexión del extrusor y la placa TH. Si el conector está suelto, reinstálelo.

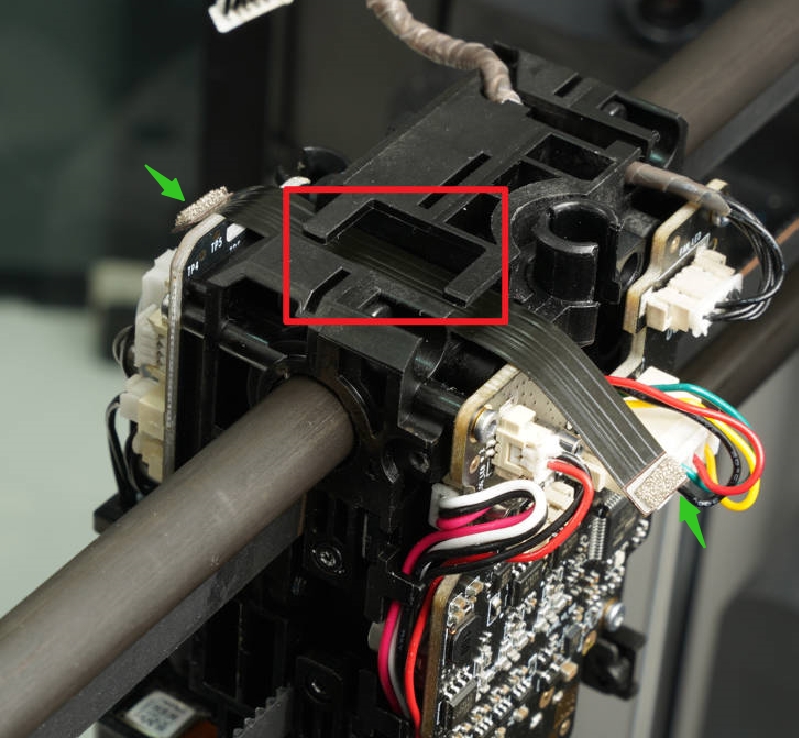

Para las series P1 y X1 TH V9:

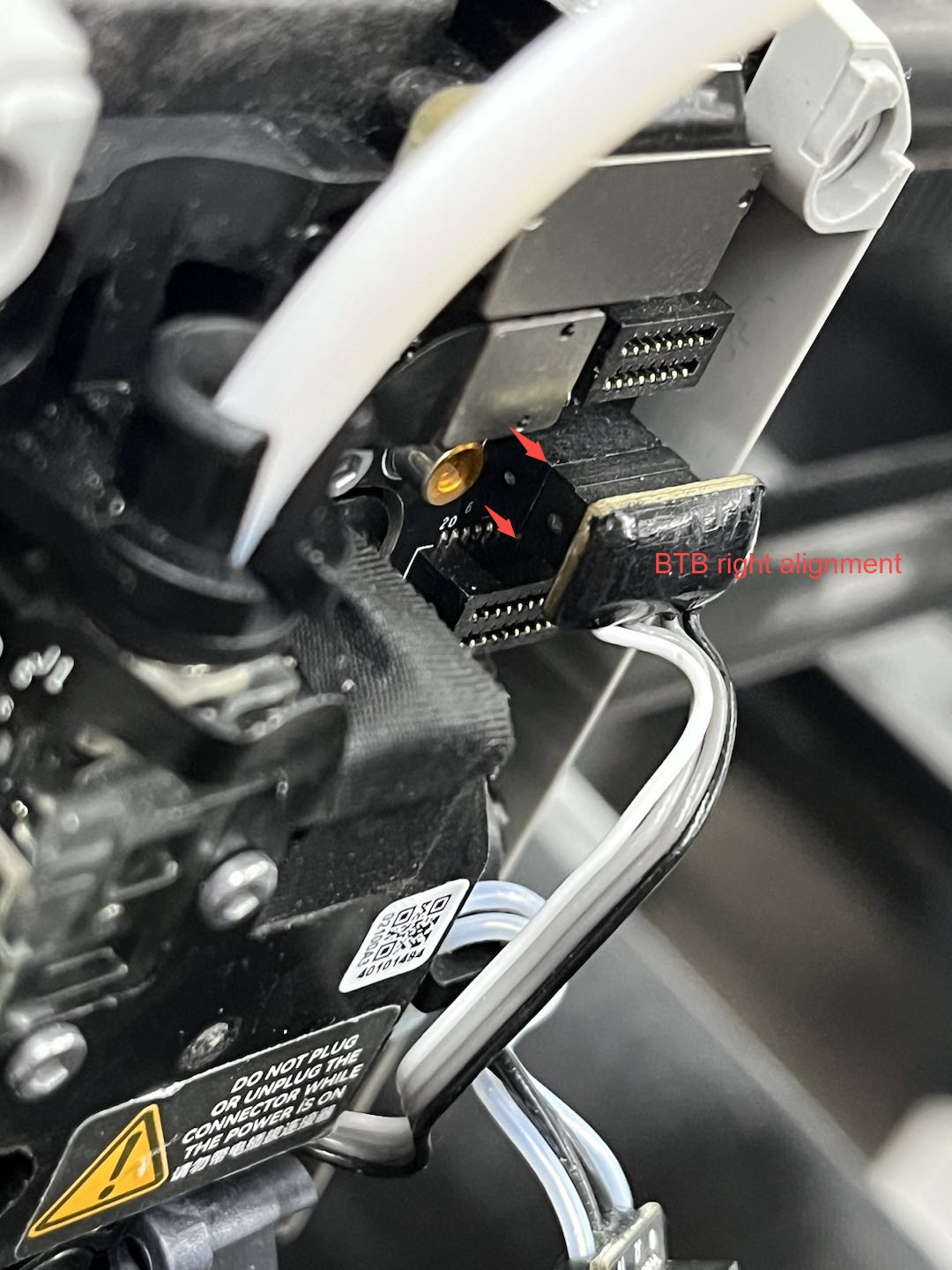

Para la serie X1 TH V8:
Como se muestra en la imagen a continuación, verifique si hay sueltos o daños en el conector de 10 pines. Si está suelto, reintégrelo. Si está dañado, reemplácelo.
Paso 5: Calentar el hotend y verificar el estado del ventilador
Establezca la temperatura del hotend en 51°C. Si el ventilador del hotend comienza a girar y desaparece el mensaje HMS, la solución de problemas fue exitosa.
Paso 6: Reemplazar el ventilador del hotend
Si posee un ventilador del hotend de repuesto o un conjunto completo de hotend (con ventilador), puede reemplazarlo para verificar si resuelve el problema. Asegúrese de instalar el ventilador del hotend en la orientación correcta. Una instalación incorrecta puede causar un error.
- Instalación correcta:
- Instalación incorrecta:
Paso 7: Reemplazar la placa TH y la placa de conexión del extrusor
Si los pasos anteriores no resuelven el problema, reemplace la placa TH y la placa de conexión del extrusor. Series P y X1 TH V9 Series X1 TH V8
Impresoras A1/A1 Mini
Paso 1: Establecer la temperatura del hotend en 0°C
Cuando la temperatura del hotend es inferior a 50°C, el ventilador del hotend se apagará automáticamente. Cuando la temperatura alcance o supere los 50°C, el ventilador se activará automáticamente.
Paso 2: Verificar obstrucciones en el ventilador del hotend
Utilice un lápiz o destornillador para girar suavemente las aspas del ventilador y verificar si hay obstrucciones. Si las hay, elimínelas.
Paso 3: Reconectar los cables del ventilador del hotend
Como se muestra en la imagen a continuación, reconecte los cables (marcados como 3) del ventilador del hotend.
Paso 4: Calentar el hotend y verificar el estado del ventilador
Establezca la temperatura del hotend en 51°C. Si el ventilador del hotend comienza a girar y desaparece el mensaje HMS, la solución de problemas fue exitosa.
Paso 5: Reemplazar el ventilador del hotend
Si posee un ventilador del hotend de repuesto, puede reemplazar el ventilador del hotend para verificar si se resuelve el problema.
Paso 6: Reemplazar la placa TH
Si los pasos anteriores no resuelven el problema, reemplace la placa TH.
Mensaje de error
HMS_0300-0300-0002-0002: La velocidad del ventilador del hotend es baja.
HMS_0500-0400-0002-0020: La velocidad del ventilador del hotend es baja.
