¿Qué es
El sistema de control de temperatura de la boquilla consta principalmente de un calentador y un sensor NTC. Si el calentador presenta un circuito abierto, la boquilla no logrará calentarse, impidiendo que el hotend extruya filamento y posiblemente causando atascos de filamento. La placa TH monitorea la corriente del calentador para detectar si ha ocurrido un circuito abierto.
Estas son las posibles causas de este error HMS:
- El conector del calentador presenta un circuito abierto.
- El calentador está dañado.
- La placa TH es defectuosa.
Advertencia de seguridad
¡IMPORTANTE!
- La temperatura de la boquilla es muy alta; evite tocarla.
- Es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. De lo contrario, podría dañar los componentes electrónicos de la impresora y causar más daños.
- Es fundamental asegurarse de que el conector esté alineado con la ranura.
Guía de solución de problemas
Solución de problemas para la serie X1
Vuelva a conectar el cable del NTC
Vuelva a conectar el cable del NTC y luego verifique si desaparece el mensaje de error.
Desarme el hotend
Consulte esta wiki para desarmar el hotend y verificar si el sensor NTC o el cable están rotos.
Mida con un multímetro
Si dispone de un multímetro, puede intentar medir la resistencia del componente del hotend y seguir los pasos a continuación para determinar si hay un fallo en el hotend.
La resistencia del calentador cerámico a temperatura ambiente suele ser de aproximadamente 12Ω, mientras que la resistencia del NTC es de aproximadamente 50-100 KΩ:
Vuelva a conectar el conector de 10 pines
Si tiene una placa TH V8, vuelva a conectar el conector de 10 pines (a veces es necesario hacerlo varias veces); también verifique si hay signos de quemadura en el conector de 10 pines. Debe retirar el silicona con pinzas antes de volver a conectarlo. Luego intente nuevamente.
Si tiene una placa TH V9, vuelva a colocar ambos extremos del FPC.
Consulte la siguiente wiki para obtener más información:
Solución de problemas para la serie P1
Vuelva a conectar el cable del NTC
Vuelva a conectar el cable del NTC y luego verifique si desaparece el mensaje de error.
Desarme el hotend
Consulte esta wiki para desarmar el hotend y verificar si el sensor NTC o el cable están rotos.
Mida con un multímetro
Si dispone de un multímetro, puede intentar medir la resistencia del componente del hotend y seguir los pasos a continuación para determinar si hay un fallo en el hotend.
La resistencia del calentador cerámico a temperatura ambiente suele ser de aproximadamente 10Ω (dos pines indicados por las flechas rojas en la imagen a continuación), mientras que la resistencia del NTC es de aproximadamente 100 KΩ (dos pines indicados por las flechas naranjas):
Vuelva a colocar el FPC
Si el problema persiste, vuelva a colocar ambos extremos del FPC (a veces es necesario hacerlo varias veces).
Consulte la siguiente wiki para obtener más información: PCBs del cabezal de la serie P1P | Bambu Lab Wiki
Solución de problemas para la serie A1
Vuelva a conectar el cable del NTC
Vuelva a conectar el cable del NTC y luego verifique si desaparece el mensaje de error.
Desarme el hotend
Consulte esta wiki para desarmar el hotend y verificar si el sensor NTC o el cable están rotos.
Mida con un multímetro
Si dispone de un multímetro, puede intentar medir la resistencia del componente del hotend y seguir los pasos a continuación para determinar si hay un fallo en el hotend.
Normalmente, el mensaje de error para impresoras de la serie A1 es 'Fallo en la temperatura de la boquilla'. Para medir la resistencia del componente de calentamiento, retire la cubierta trasera del cabezal. El conector a medir es el número 1 en la placa TH.
La resistencia del calentador cerámico a temperatura ambiente suele ser de aproximadamente 7Ω (dos pines indicados por las flechas rojas en la imagen a continuación), mientras que la resistencia del NTC es de aproximadamente 100 KΩ (dos pines indicados por las flechas naranjas; la resistencia del NTC varía ampliamente con las fluctuaciones de temperatura):
Contacte al servicio postventa
Si el mensaje sigue apareciendo, contacte al equipo de servicio postventa.

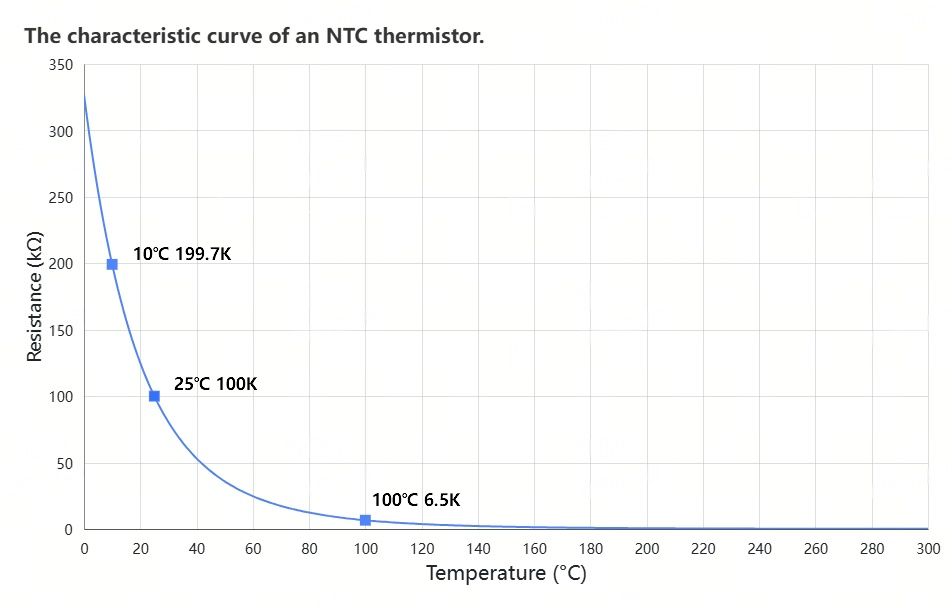

Curva característica de un termistor NTC
Este termistor es un termistor de Coeficiente de Temperatura Negativo (NTC) con un valor de resistencia de 100K a temperatura ambiente (25°C). En invierno, el valor de resistencia aumenta a medida que disminuye la temperatura ambiente, mientras que en verano, el valor de resistencia disminuye a medida que aumenta la temperatura. En mediciones prácticas, pueden ocurrir pequeñas desviaciones de la curva teórica debido a factores como las limitaciones de precisión del instrumento de medición, las fluctuaciones instantáneas de la temperatura ambiente, el tiempo de respuesta térmica del termistor y los parámetros parásitos del circuito de medición. Estas desviaciones son normales y no afectarán el funcionamiento normal del termistor ni su función de detección de temperatura.
Mensaje de error
HMS_0300-0200-0001-0007: La temperatura de la boquilla es anormal, el sensor podría presentar un circuito abierto.
"La temperatura de la boquilla es anormal, el sensor podría presentar un circuito abierto."
0300-0200-0001-0007
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos presentar una solicitud técnica respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
