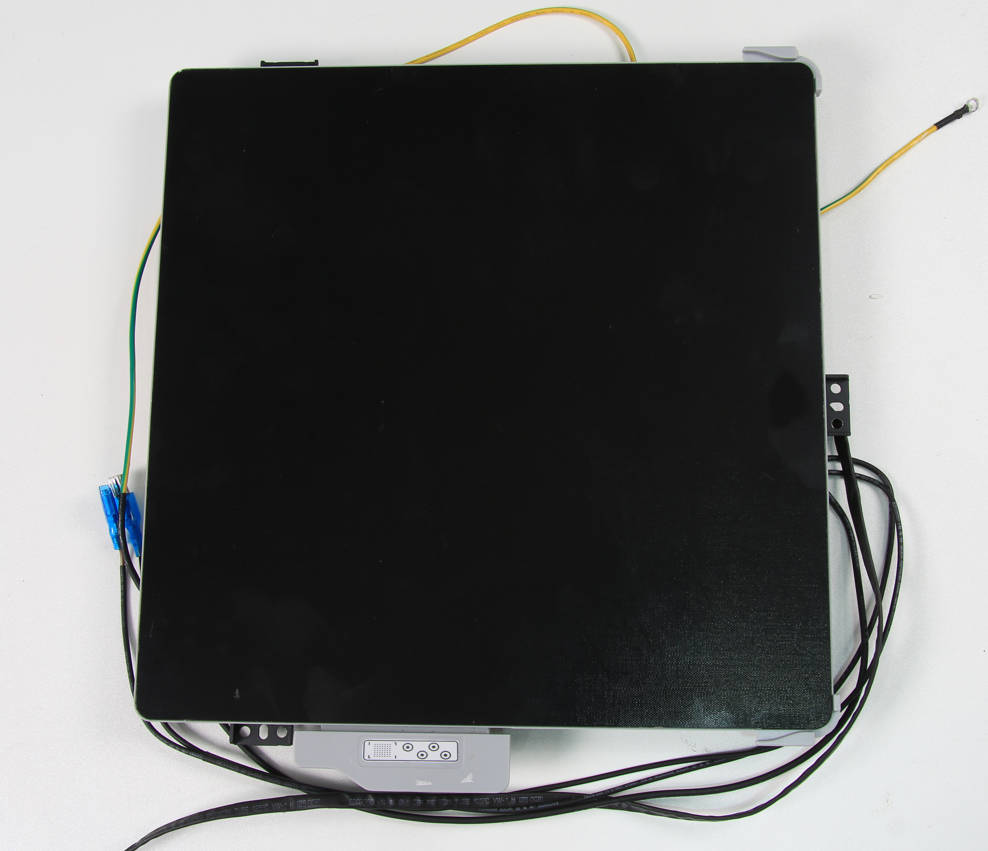

¿Qué es (Unidad de cama caliente V3)?
La cama caliente en la impresora de la serie X1 es una plataforma instalada dentro de la cámara de la impresora. Puede moverse hacia arriba y hacia abajo a lo largo del eje Z y puede calentarse según la temperatura establecida por el usuario. Establecer una temperatura adecuada para la cama caliente mejora la adherencia del modelo a la placa de impresión, evitando el deformación. Hemos modificado la estructura de la cama caliente para mejorar su montaje y fiabilidad.
¿Cuál es la diferencia entre la Unidad de cama caliente V3 y V2?
Reemplazar la cama caliente (V2) | Bambu Lab Wiki
Las impresoras de la serie X1 actualmente cuentan con opciones de cama caliente Unidad V3 y V2. Todas las impresoras eventualmente migrarán a la cama caliente V3.
La Unidad de cama caliente V3 es más fácil de reemplazar para el usuario, manteniendo la misma funcionalidad que la Unidad de cama caliente V2. Este cambio forma parte de nuestro calendario de producción actualizado.
Además, tenga en cuenta que diferentes versiones de la cama caliente deben correlacionarse con la versión relevante de la placa AC.
Si su impresora inicialmente tenía una Unidad de cama caliente V2 y pretende actualizar a una Unidad de cama caliente V3, es esencial actualizar la placa AC original a la versión compatible con la Unidad de cama caliente V3.
Placa AC (para cama caliente de versión V2) | Bambu Lab Wiki
Placa AC (para cama caliente de versión V3) | Bambu Lab Wiki
¿Cuándo usar esta guía?
- La cama caliente no calienta, y todos los conectores han sido verificados para asegurar que estén en condiciones normales.
(Puede consultar esta wiki Solución de problemas de cama caliente que no calienta para verificar las conexiones.)
-
Daño físico o deformación evidente afecta su funcionamiento.
-
El equipo de servicio ha concluido que la cama caliente requiere reemplazo.
Herramientas y materiales necesarios
- Una cama caliente nueva
- Llave hexagonal H1.5/H2.0
- Pinzas
- 3 tornillos de fijación para el deslizador del eje Z (si se reservaron después de desempacar)
- Cinta y pegamento necesarios
Pegamento de silicona, solo de referencia
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Antes de proceder con los pasos descritos en esta guía, asegúrese de que la máquina esté apagada.
Guía de video
Guía de operación
Paso 1 - Ajustar la posición de la cama caliente
En el estado de inicio, oprima la pantalla para mover la Unidad de cama caliente V3 y colóquela a una altura de aproximadamente dos tercios de la altura total. Apague la impresora, desconecte la alimentación y retire la cubierta de vidrio. Alternativamente, incline la impresora hacia el lado izquierdo y tire de la correa del eje Z para elevar la cama caliente.
Paso 2 - Retirar los tornillos de la cubierta trasera
NOTA: Este procedimiento implica muchos tornillos. Por favor, etiquete y agrupe los tornillos en secciones separadas para evitar confusiones.
Retire los 10 tornillos y 4 tornillos de la cubierta trasera mostrados en la imagen. Hay 2 tipos de tornillos, así que manténgalos separados y recuerde dónde corresponden.
Paso 3 - Retirar la cubierta trasera
Retire la cubierta trasera desbloqueando primero el puerto de tensión de la correa del lado derecho, luego el del lado izquierdo para evitar atascos.
Paso 4 - Retirar el conducto de purga excedente
Como se muestra en la figura, retire 1 tornillo plateado con una llave hexagonal H2.0 y 2 tornillos negros con una llave hexagonal H1.5, luego desconecte el conducto de purga excedente.
Paso 5 - Retirar la tapa del cable de alimentación
Use una llave hexagonal H2.0 para retirar los dos tornillos y desconectar la tapa de cable. Posteriormente, use una llave hexagonal H1.5 para retirar los seis tornillos y proceda a retirar la tapa del cable de alimentación.
Paso 6 - Retirar el panel derecho
Retire el panel derecho retirando secuencialmente los 11 tornillos según las posiciones indicadas en las siguientes figuras.
Consulte esta página Reemplazar el panel derecho para más detalles.
Paso 7 - Desbloquear el cable de tierra de la cama caliente, liberar los cables
Coloque la impresora en posición vertical, use una llave hexagonal H2.0 para desenroscar el cable de tierra y proceda a liberar los cables de la cama caliente tanto de la tira de cable como de los orificios de cable.
Paso 8 - Desconectar el cable de alimentación de la cama caliente
Para desconectar los cables de alimentación, comience retirando la funda de goma protectora. Luego, use pinzas para liberar suavemente el bloqueo y extraiga cada uno de los dos cables de alimentación uno a la vez.
Paso 9 - Desconectar el cable de señal de la cama caliente
Es recomendable retirar el pegamento de silicona excedente del conector. Use pinzas o un secador de pelo para aplicar calor, pero evite usar un soplete térmico. Posteriormente, desconecte el cable de señal de la cama caliente.

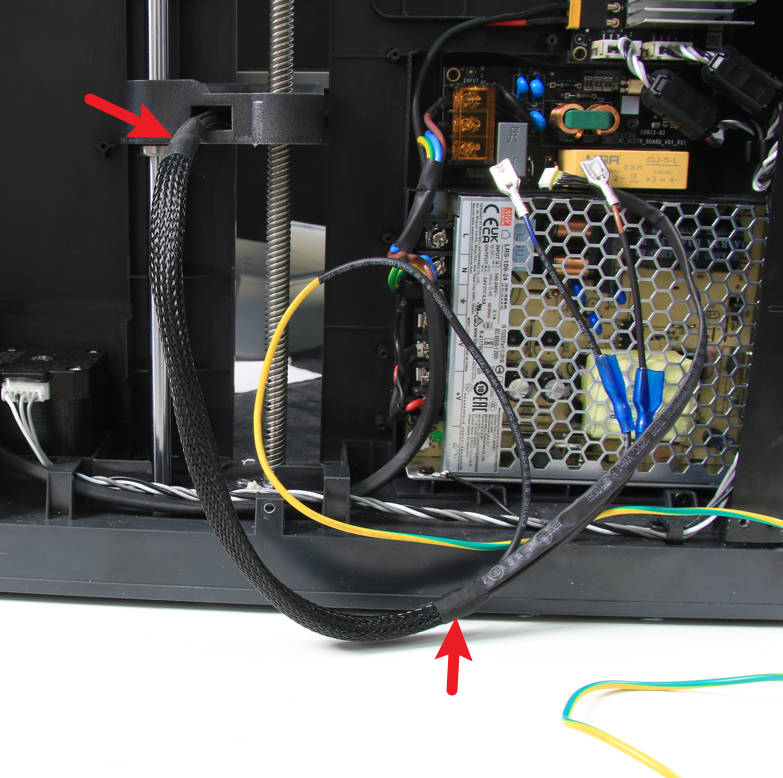

Paso 10 - Retirar la malla de cables
Para retirar la malla de cables, retire cuidadosamente la cinta de ambos extremos de la malla.
Paso 11 - Retirar la placa de sujeción
Desenrosque 2 tornillos y retire la placa de sujeción.
Paso 12 - Retirar la cama caliente
Utilice la llave hexagonal H2.0 para aflojar con cuidado los seis tornillos que fijan la cama caliente en posición y levántela lejos de los deslizadores del eje Z. Tenga en cuenta que tres de las cabezas de tornillo están cubiertas por pegatinas.
A continuación, colóquela de lado según la ilustración y extraiga suavemente los cables de la cama caliente. Posteriormente, levante cuidadosamente la cama caliente lejos de la impresora.
Paso 13 - Instalar la cama caliente
Para la instalación de la Unidad de cama caliente V3, comience posicionándola sobre los 3 deslizadores del eje Z y deslice la Unidad de cama caliente V3 lo más hacia adelante posible. Una vez en su lugar, use la llave hexagonal para ajustar cuidadosamente los seis tornillos para fijarla en posición.
Paso 14 - Hacer pasar los cables de la cama caliente, bloquear la placa de sujeción
Posteriormente, coloque la impresora de lado derecho. Haga pasar los cables de la cama caliente a través del orificio de cable en el deslizador trasero. Asegure un correcto arreglo de cables y presiónelos en el canal de cable del deslizador trasero. Una vez posicionados los cables, instale la placa de sujeción de cables y fíjela con dos tornillos.
Paso 15 - Instalar la malla de cables
Fije la malla de cables sobre los cables y asegure los extremos con cinta.
Paso 16 - Fijar el cable de tierra
Para finalizar la instalación, haga pasar el cable de tierra; luego, posicione y fije el cable de alimentación y el cable de señal en el abrazadera/clip proporcionado. Finalmente, apriete el cable de tierra con el tornillo proporcionado.
Paso 17 - Conectar el cable de alimentación
Verifique el estado de los conectores del cable de alimentación. Una vez confirmado, conecte ambos conectores al conector de la placa AC. Finalmente, instale la funda protectora para completar el proceso.
Paso 18 - Conectar el cable de señal
Para conectar el cable de señal de la cama caliente, fíjelo al conector correspondiente de la placa MC. Reconecte el cable de conexión MC-AC si se desconectó durante el desmontaje. Aplique pegamento de silicona en los conectores para mayor estabilidad.
Paso 19 - Instalar el panel derecho
Siguiendo las posiciones indicadas en la figura a continuación, localice las posiciones de los 11 tornillos que fijan el panel derecho y apriete los tornillos en la secuencia especificada.
Nota: Diferencie entre los dos tipos de tornillos y asegúrese de no intercambiarlos.
Consulte esta página Reemplazar el panel derecho para más detalles.
Paso 20 - Instalar la cubierta de cables
Durante la instalación de la nueva cubierta de cables en la impresora, ejercer precaución para evitar accidentalmente atrapar o enganchar cables o alambres. Una vez que la cubierta esté en posición, asegúrela apretando los 6 tornillos. Vuelva a insertar la barandilla de cables en su posición original y proceda a fijar los 2 tornillos.
Paso 21 - Instalar el conducto de exceso
Instale el conducto de exceso en la impresora, teniendo en cuenta las bisagras de límite en ambos lados del conducto. Asegúrese de que estén posicionadas correctamente, evitando presionar los cables. Fije el conducto de exceso desde arriba apretando 2 tornillos negros y bloquee 1 tornillo plateado en el lado izquierdo.
Paso 22 - Instalar la cubierta trasera
Pase el tubo PTFE a través del soporte de tubo. A continuación, instale primero el soporte de tensión de correa del lado derecho, seguido del lado izquierdo, para completar la instalación de la cubierta trasera.
Paso 23 - Instalar los tornillos 10+4
Instale los tornillos 10+4 según se muestra en la imagen.
Cómo verificar la finalización/éxito
Conecte el cable de alimentación y encienda el dispositivo.
Realice una autoprueba del dispositivo siguiendo las instrucciones a continuación. Si no ocurren errores, la sustitución fue exitosa.
Si encuentra algún problema, primero revise los pasos realizados y verifique todas las conexiones. Intente el proceso nuevamente. Si persisten los problemas, contacte al equipo de servicio para obtener asistencia adicional.
