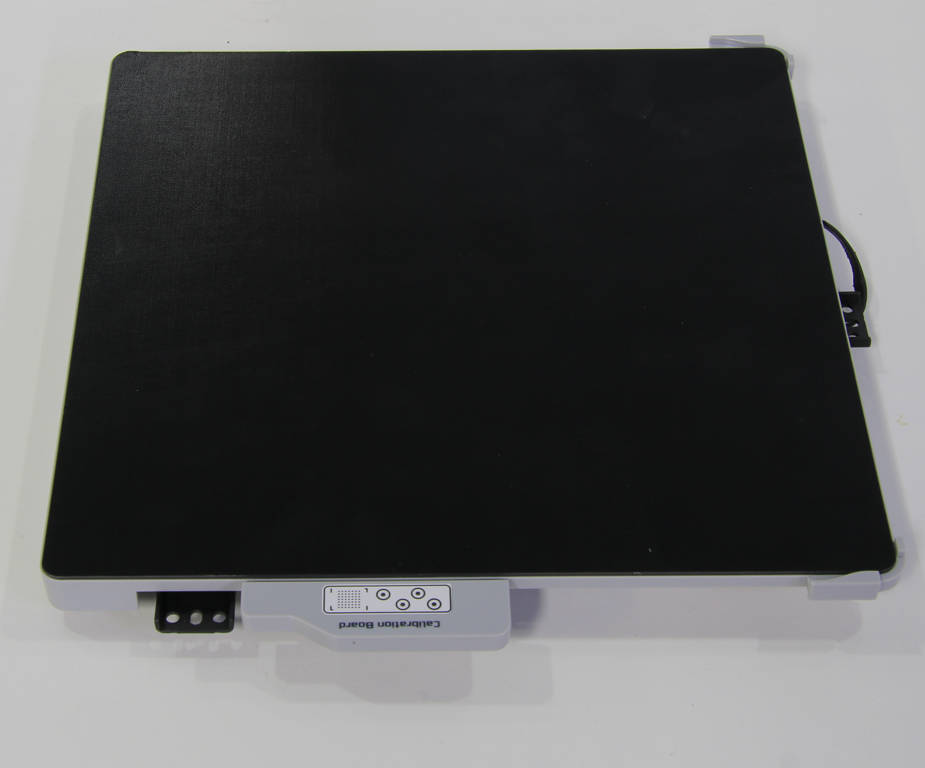

¿Qué es la cama caliente (V2)?
La cama caliente de la impresora de la serie X1 es una plataforma instalada dentro de la cámara de la impresora, que puede moverse hacia arriba y hacia abajo en la dirección Z y puede calentarse según la temperatura establecida por el usuario. Establecer una temperatura adecuada para la cama caliente mejora efectivamente la adherencia entre el modelo y la placa de impresión y evita que el modelo se deforme.

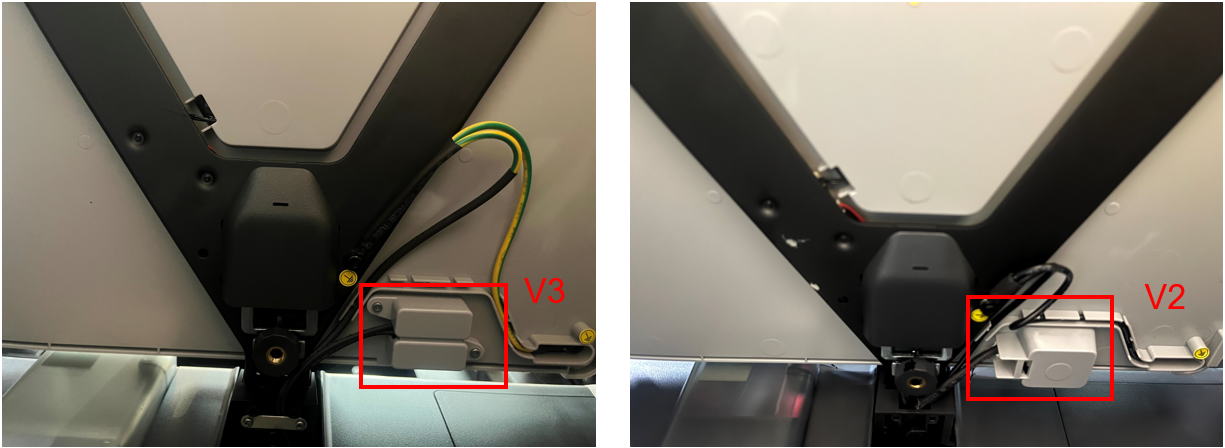

¿Cuál es la diferencia entre la cama caliente V3 y la cama caliente V2?
Reemplazar la cama caliente (V3) | Bambu Lab Wiki
Las impresoras de la serie X1 disponibles en el mercado están equipadas con cama caliente V2 y V3, y todas se transitarán a cama caliente V3 en un futuro cercano.
La cama caliente V3 es más fácil de reemplazar que la cama caliente V2, pero no hay diferencia en su funcionalidad. Esta variación se debe a cambios en nuestro calendario de producción.

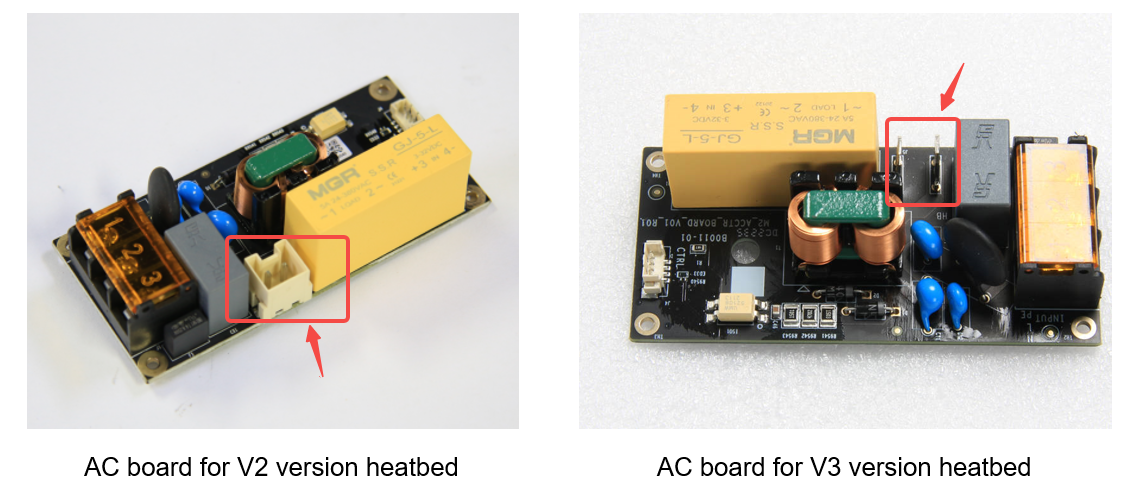

Además, tenga en cuenta que diferentes versiones de la cama caliente deben correlacionarse con la versión correspondiente de la placa AC.
Si su impresora fue inicialmente equipada con una cama caliente V2 y necesita actualizar a una cama caliente V3, también debe actualizar la placa AC original de su impresora a la placa AC utilizada para la cama caliente V3.
Placa AC (para versión V2 de cama caliente) | Bambu Lab Wiki
Placa AC (para versión V3 de cama caliente) | Bambu Lab Wiki
Además, si elige la combinación de cama caliente V3 más una placa AC para reemplazar la cama caliente V2 original, pero debido a la diferencia en los cables de enrollado, aún deberá seguir las instrucciones de reemplazo de cama caliente V2 en esta página.
¿Cuándo usar esta guía?
- La cama caliente no se calienta, y se ha verificado que todos los conectores estén en estado normal;
(Puede consultar esta wiki Solución de problemas de cama caliente que no se calienta para verificar las conexiones.)
-
Daño físico o deformación evidente que afecta su funcionamiento;
-
El equipo de servicio concluye que la cama caliente necesita ser reemplazada.
Herramientas y materiales necesarios
- Una cama caliente nueva
- Llave hexagonal H1.5/H2.0
- Pinzas
- 3 tornillos de fijación para el deslizador del eje Z (si se reservaron después de desempacar)
- Algunas cinta y pegamento necesarios
Pegamento de silicona, solo para referencia
Advertencia de seguridad y estado de la máquina antes de comenzar
Antes de comenzar el proceso de esta guía, asegúrese de que la máquina esté apagada.
Guía de operación
Paso 1 - Ajustar la altura de la cama caliente
Encienda la impresora, y mueva la cama caliente a aproximadamente la mitad de altura tocando la pantalla. Luego apague la impresora, desconecte el cable de alimentación y retire la placa de vidrio superior.
Paso 2 - Retirar los tornillos de la cubierta trasera
NOTA: Hay muchos tornillos involucrados en este procedimiento. Por favor, etiquete cada uno y agrúpelos en secciones separadas para evitar problemas.
Retire los 10 tornillos y 4 tornillos de la cubierta trasera mostrados en la imagen. Hay 2 tipos de tornillos, así que manténgalos separados y recuerde cuáles van en cada lugar.
Paso 3 - Retirar la cubierta trasera
Retire la cubierta trasera desbloqueando primero el puerto de tensión de la correa del lado derecho, y luego el del lado izquierdo para evitar quedar atrapado.
Paso 4 - Retirar el conducto excedente
Desenrosque los tornillos y retire el conducto excedente. Algunas impresoras tienen dos tornillos (#2 y #3) para fijar el conducto excedente, mientras que otras solo tienen tres (#1, #2 y #3); consulte su situación específica.
Desbloquee la hebilla debajo del conducto y retire los cables de la cama caliente desde la parte inferior del conducto.

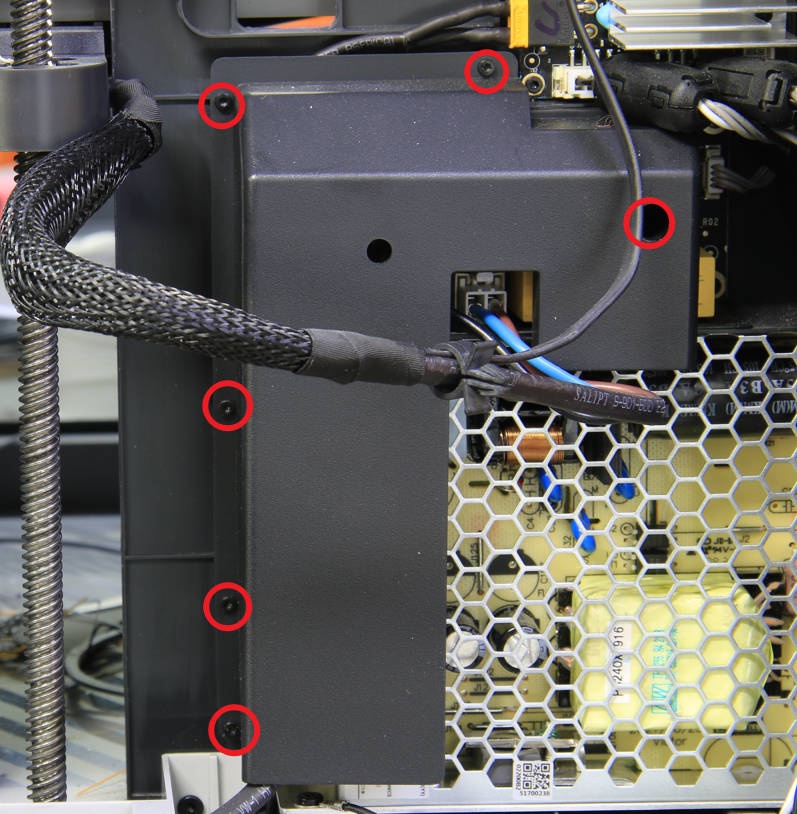

Paso 5 - Retirar la cubierta protectora del módulo de alimentación
Retire los 6 tornillos mostrados con la llave hexagonal H1.5, y luego retire la cubierta protectora.
Paso 6 - Retirar el conector de alimentación
Desconecte el cable de alimentación de la cama caliente, y luego use pinzas para presionar los dos pines del conector para retirarlo.

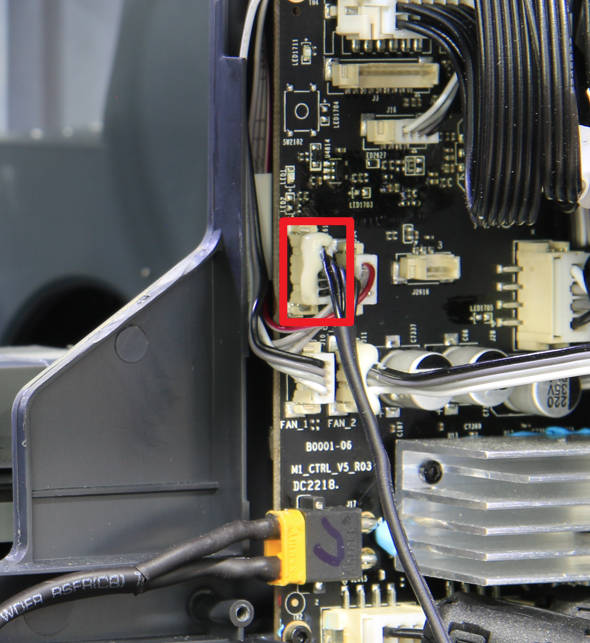

Paso 7 - Desconectar el cable de conexión de la cama caliente
Use un secador de pelo para calentar la gelatina de silicona blanca en el conector, ablandando la gelatina de silicona, y luego use pinzas para retirar parte de la gelatina de silicona, luego desconecte el cable de conexión.
Paso 8 - Retirar el panel derecho
Según la posición mostrada en la figura a continuación, encuentre los 12+4 (traseros) tornillos que fijan el panel derecho, retírelos y luego retire el panel derecho.
Consulte esta página Reemplazar el panel derecho para más detalles.
Paso 9 - Retirar el cable de tierra
Retire 1 tornillo, afloje el cable de tierra de la cama caliente y saque el cable de tierra.

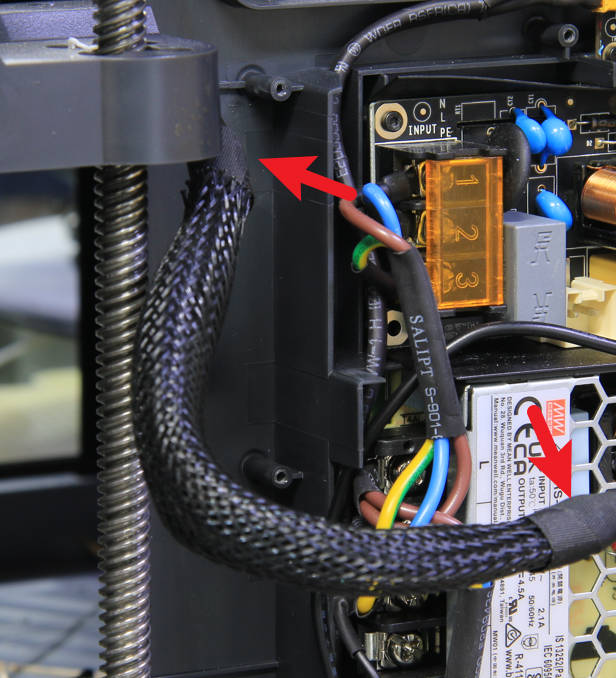

Paso 10 - Retirar las cintas y la red protectora
Retire la cinta envuelta alrededor de los cables de la cama caliente y retire la red protectora.
Paso 11 - Desenroscar la cama caliente
Retire los 6 tornillos que fijan la cama caliente y gire cuidadosamente la cama caliente para exponer los cables debajo. (Tres de las cabezas de tornillo están cubiertas por etiquetas.)
Paso 12 - Retirar los cables de la cama caliente, retirar la cama caliente antigua
Operar simultáneamente en ambos lados: empuje los cables hacia la cama caliente y tire del otro lado, devuelva todos los cables a la cama caliente, y finalmente retire el módulo de la cama caliente.
Paso 13 - Hacer pasar los cables de la nueva cama caliente
Coloque la nueva cama caliente diagonalmente en la estructura, haga pasar los cables a través de los agujeros de cable del deslizador trasero en secuencia (salir desde el lado, primero el cable de conexión, luego el cable de tierra, finalmente el cable de alimentación de 2 pines), tire lentamente de los cables, y después de pasar todos los cables, coloque la cama caliente en los deslizadores. Verifique que la cama caliente pueda instalarse en su lugar.
Paso 14 - Bajar la cama caliente al fondo
Incline ligeramente la impresora, tire de la correa Z para bajar completamente la cama caliente al fondo, y asegure los 3 deslizadores con tornillos (recomendado).
Paso 15 - Bloquear la cama caliente
Bloquee los 6 tornillos de fijación de la cama caliente en secuencia, no los apriete directamente. Después de confirmar que no hay problema con la colocación de la cama caliente, mueva la cama caliente hacia la puerta frontal, y luego apriete los 6 tornillos.

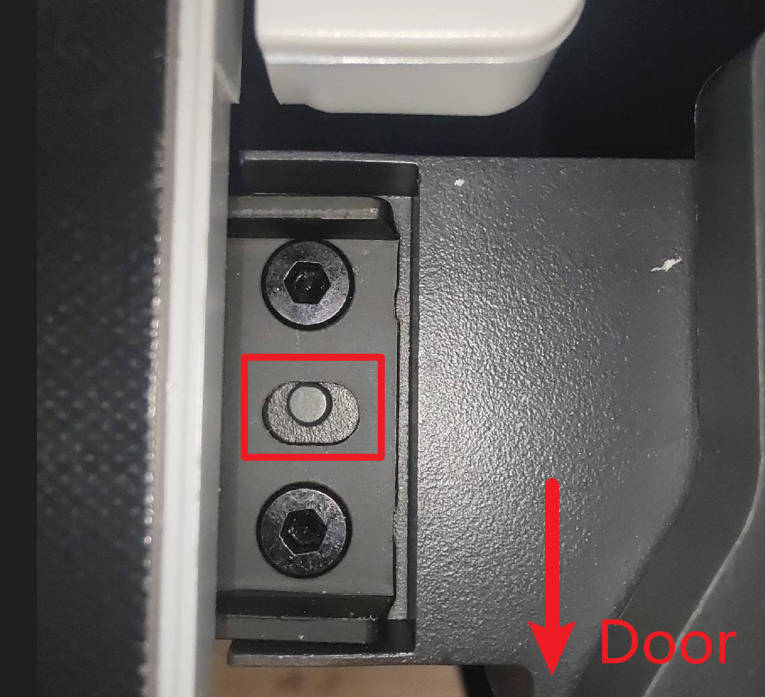

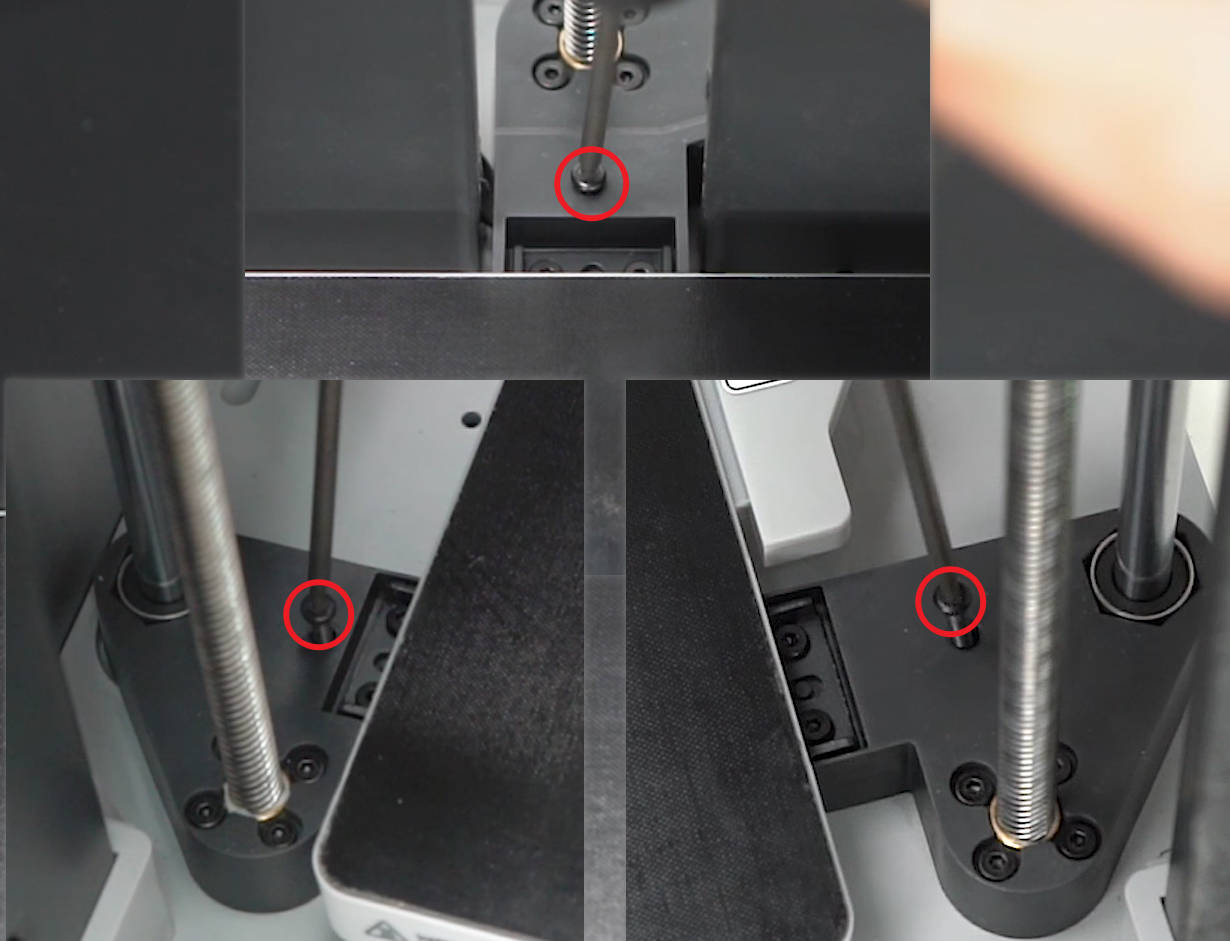

Paso 16 - Retirar los 3 tornillos de retención del deslizador
Después de fijar la cama caliente, retire los 3 tornillos que aseguran los deslizadores.
Paso 17 - Organizar los cables
Organice los cables de la cama caliente, instale la red protectora y fije ambos extremos de la red con cinta.
Paso 18 - Instalar el cable de tierra
Haga pasar el cable de tierra a través de los agujeros de cable, conéctelo a la posición correspondiente de la columna derecha de la puerta frontal, y bloquee un tornillo para fijar el cable de tierra de alimentación y el cable de tierra de la cama caliente.
Paso 19 - Instalar el conector de alimentación y conectarlo a la placa AC
Instale el conector de alimentación, y luego conecte el cable de alimentación de la cama caliente al conector de la placa AC.
Paso 20 - Conectar el cable de conexión de la cama caliente
Conectar el cable de conexión de la cama caliente al conector correspondiente de la placa MC, y verificar que esté insertado correctamente. Se recomienda agregar gel de silicona para reforzar.

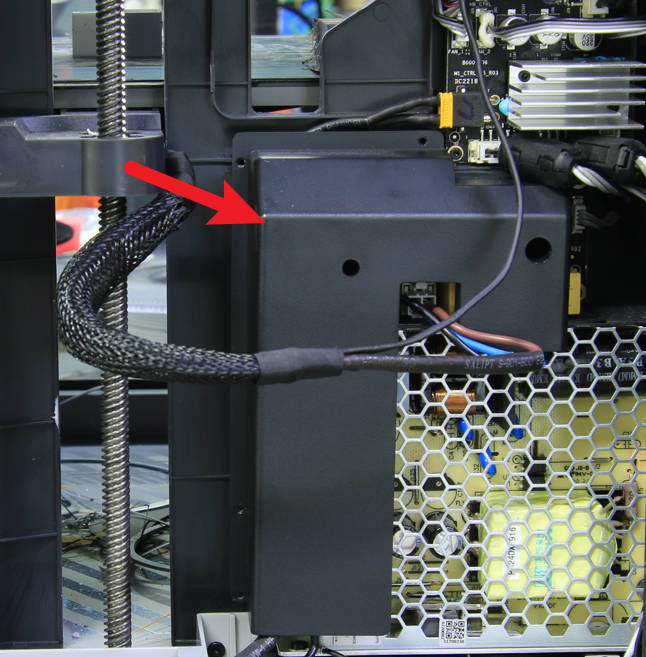

Paso 21 - Instalar la tapa protectora del módulo de alimentación
Instalar la tapa protectora del módulo de alimentación, y asegurarla con los 6 tornillos.
Paso 22 - Instalar el conducto de exceso
Instalar el conducto de exceso, prestando atención a las hebrazas en ambos lados, y asegurar con los 2 tornillos.
Paso 23 - Instalar la hebrazas del cable
Instalar la hebrazas del cable de la cama caliente, luego colocar la hebrazas en el orificio de montaje en la parte inferior del conducto.
Paso 24 - Instalar el panel derecho
Según las posiciones mostradas en la figura siguiente, localizar las posiciones de los 4+12 tornillos que fijan el panel derecho y apretar los tornillos en secuencia.
Consulte esta página Reemplazar el panel derecho para más detalles.
Paso 25 - Instalar la cubierta trasera
Hacer pasar el tubo PTFE por el soporte del tubo, instalar primero el puerto de tensión de la correa del lado derecho, y luego el lado izquierdo para instalar la cubierta trasera.
Paso 26 - Instalar los tornillos 10+4
Instalar los tornillos 10 + 4 (ver imagen).
Cómo verificar la finalización/éxito
Conectar el cable de alimentación y encender el dispositivo.
Ejecutar una prueba de autodiagnóstico del dispositivo como se muestra a continuación; si no aparecen errores, el reemplazo fue exitoso.
Si surge algún problema, primero revisar los pasos realizados y verificar todas las conexiones para intentarlo nuevamente. Si persisten los problemas, contactar al equipo de servicio para obtener asistencia adicional.
