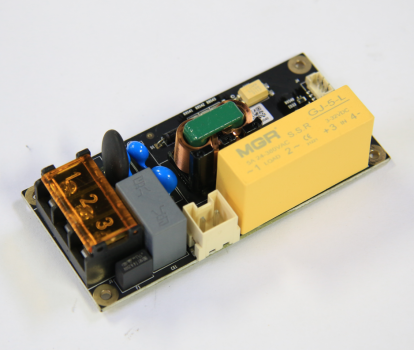

¿Qué es esta placa AC
Esta placa AC es una placa de circuito que proporciona alimentación AC para la cama caliente de la serie X1 versión V2.
Cuándo utilizarla
Cuando la cama caliente no se calienta o la placa AC está quemada.
Herramientas y materiales necesarios
- Placa AC nueva
- Llave allen H1.5 y H2.0
- Destornillador Phillips.
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Apague la alimentación y desconecte el cable de alimentación del tomacorriente.
Guía de operación

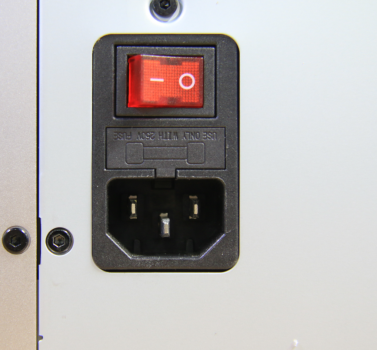

Paso 1 - Desconectar el cable de alimentación
Apague la alimentación y desconecte el cable de alimentación del tomacorriente.
Paso 2 - (Desmontaje) Retirar tornillos
NOTA: Este procedimiento implica muchos tornillos. Por favor, etiquete cada uno y agrúpelos en secciones separadas para evitar problemas.
Retire los 10 tornillos y 4 tornillos de la cubierta trasera mostrada en la imagen. Hay dos tipos de tornillos, así que manténgalos separados y recuerde dónde corresponden.
Paso 3 - Retirar la cubierta trasera
Retire la cubierta trasera desbloqueando primero el puerto de tensión de la correa del lado izquierdo, y luego el del lado derecho para evitar atascos.
Paso 4 - Retirar el conducto de purga
Desenrosque los tornillos ubicados en cada lado del conducto de purga. Una vez hecho, retire el conducto de purga. Algunas impresoras tienen tres tornillos para fijar el conducto de purga, mientras que otras solo tienen dos; consulte su situación específica.
Nota: Para algunas versiones, los cables de la cama caliente están fijados en la parte inferior del conducto de purga con una hebilla, no utilice demasiada fuerza al retirar el conducto de purga.
Caso de dos tornillos:
Caso de tres tornillos:

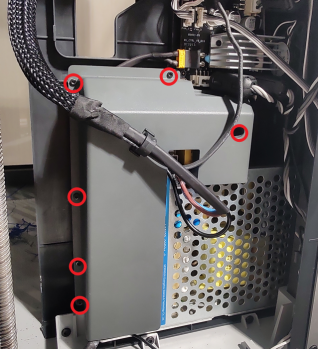

Paso 5 - Retirar la cubierta protectora del módulo de alimentación
Retire los 6 tornillos mostrados, mueva la cubierta protectora del módulo de alimentación hacia un lado y desconecte el cable de alimentación de la cama caliente.
Paso 6 - Desconectar cables
Abra la cubierta de la interfaz de alimentación, afloje (pero no retire) los 3 tornillos, retire los 3 cables de alimentación y desconecte el cable MC-AC.
Paso 7 - Retirar la placa AC
Retire los 4 tornillos mostrados, y luego retire la placa AC.
Paso 8 - (Montaje) Instalar la placa AC
Invierta el procedimiento e instale la nueva placa AC al blindaje interno utilizando los 4 tornillos de la placa AC.
Paso 9 - Conectar cables
Conecte el cable AC-MC, conecte los 3 cables de alimentación y apriete los tornillos, cierre la cubierta de interfaz.

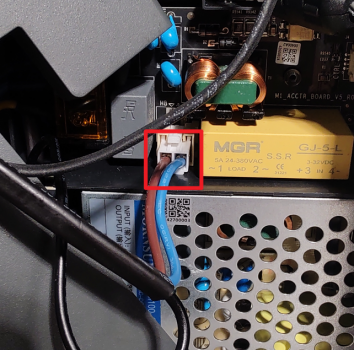

Paso 10 - Conectar el cable de alimentación de la cama caliente
Conecte el cable de alimentación de la cama caliente.
Paso 11 - Instalar la cubierta protectora del módulo de alimentación
Instale la cubierta protectora del módulo de alimentación y fíjela con los 6 tornillos.
Paso 12 - Instalar el conducto de purga
Instale el conducto de purga, preste atención a las hebillas en ambos lados, y fíjelo con los 2 tornillos.
Paso 13 - Instalar la cubierta trasera
Pase el tubo PTFE a través del soporte del tubo, instale primero el puerto de tensión de la correa del lado derecho, y luego el del lado izquierdo para instalar la cubierta trasera.
Paso 14 - Instalar los tornillos 10+4
Instale los tornillos 10 + 4 (consulte la imagen).
Cómo verificar la finalización/éxito
Conecte el cable de alimentación y encienda la alimentación, luego navegue en la pantalla LCD para iniciar una autoprueba. Si no ocurren errores, la sustitución está completa. ¡Éxito!!
De lo contrario, verifique las conexiones y vuelva a intentarlo. Si aún tiene errores, contacte al equipo de servicio para obtener asesoramiento.
