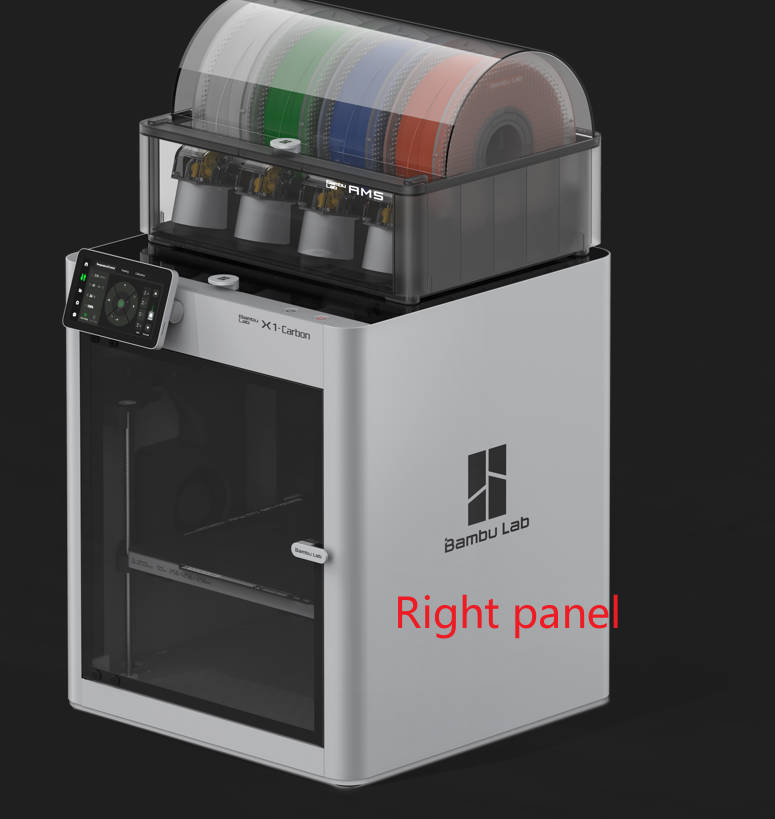

¿Qué es el panel derecho

Al enfrentar la puerta frontal de la impresora, el cubierta lateral derecha se denomina panel derecho. El X1C utiliza un panel metálico.

Cuándo utilizarlo

Deformación o daño no aceptable en el panel derecho

Herramientas y materiales requeridos

• Un panel derecho nuevo
• Llave hexagonal H2.0

Advertencia de seguridad y estado de la máquina antes de comenzar la operación

Antes de comenzar la operación, asegúrese de que la máquina esté apagada. Si está conectado un AMS, retire el tubo PTFE y el buffer del AMS antes de continuar.

Verifique también la información sobre la versión antigua en esta guía, si su impresora utiliza el método anterior para fijar el panel a la impresora.

Guía operativa (Nueva versión)

Guía en video

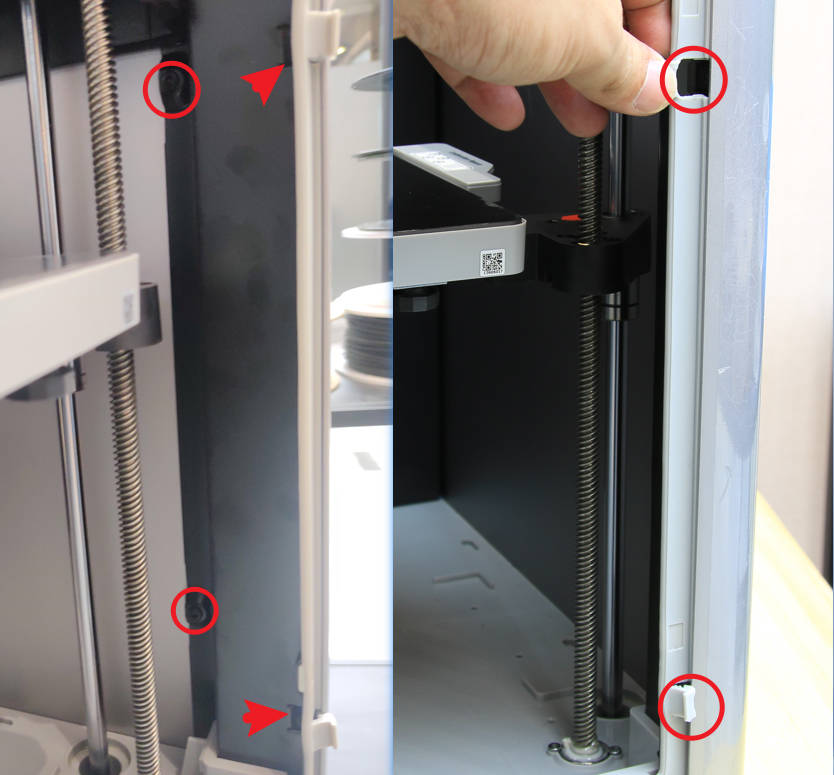

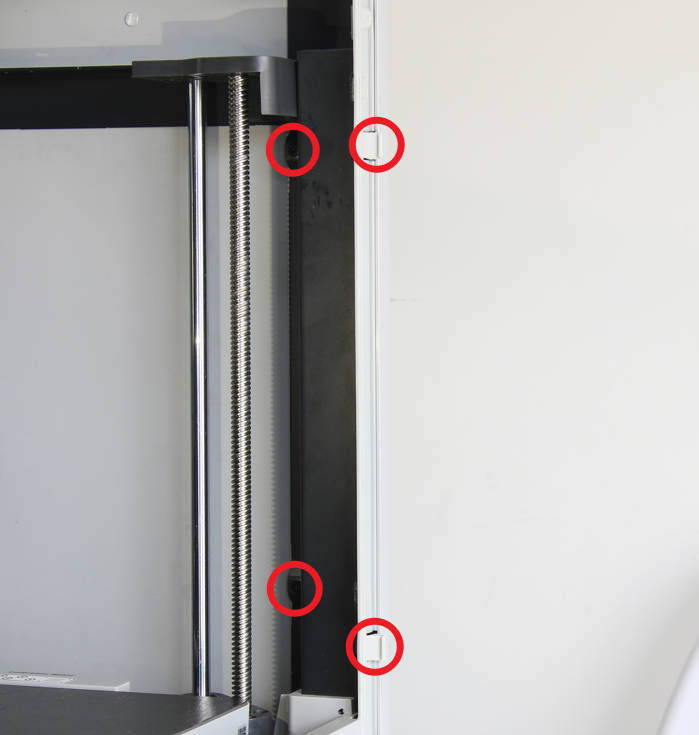

Paso 1 - Retirar los tornillos de la columna frontal

Retire la placa de vidrio superior, abra la puerta frontal y retire los 4 tornillos de la columna frontal con la llave hexagonal H2.0.

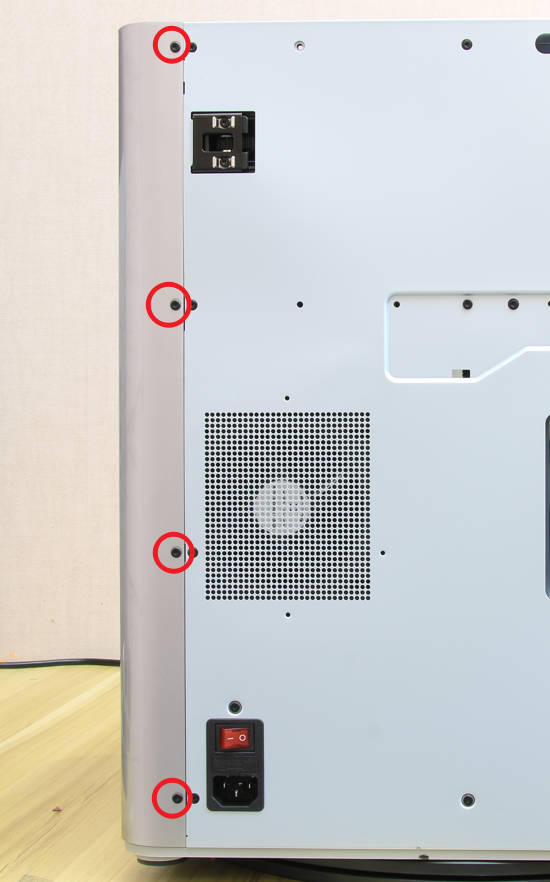

Paso 2 - Retirar los tornillos traseros

Retire los 4 tornillos de la parte trasera del panel utilizando la llave hexagonal H2.0.

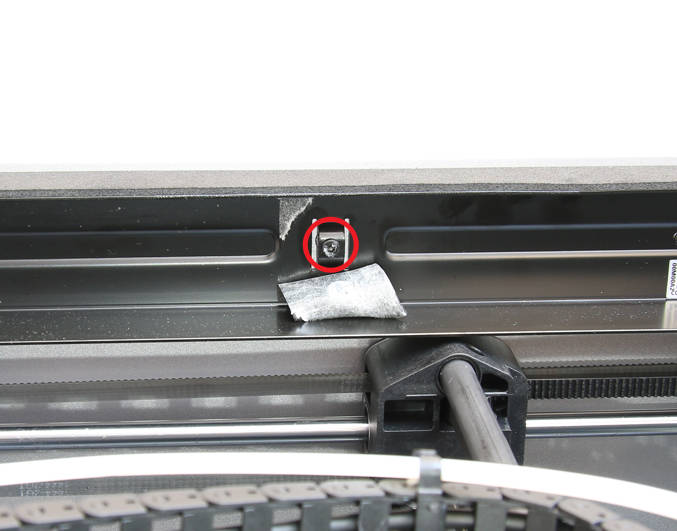

Paso 3 - Retirar el tornillo de la viga superior

Retire la almohadilla de EVA ubicada en el centro de la viga superior, y luego retire un tornillo con la llave hexagonal H2.0.

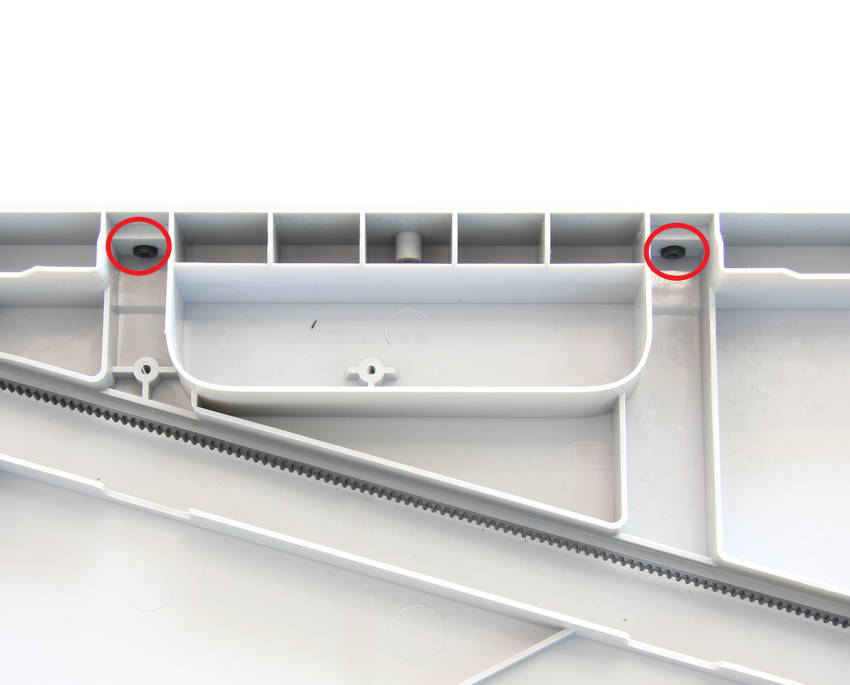

Paso 4 - Retirar los tornillos inferiores

Coloque la impresora de lado, con el panel derecho hacia arriba, y retire los 2 tornillos utilizando una llave hexagonal H2.0.

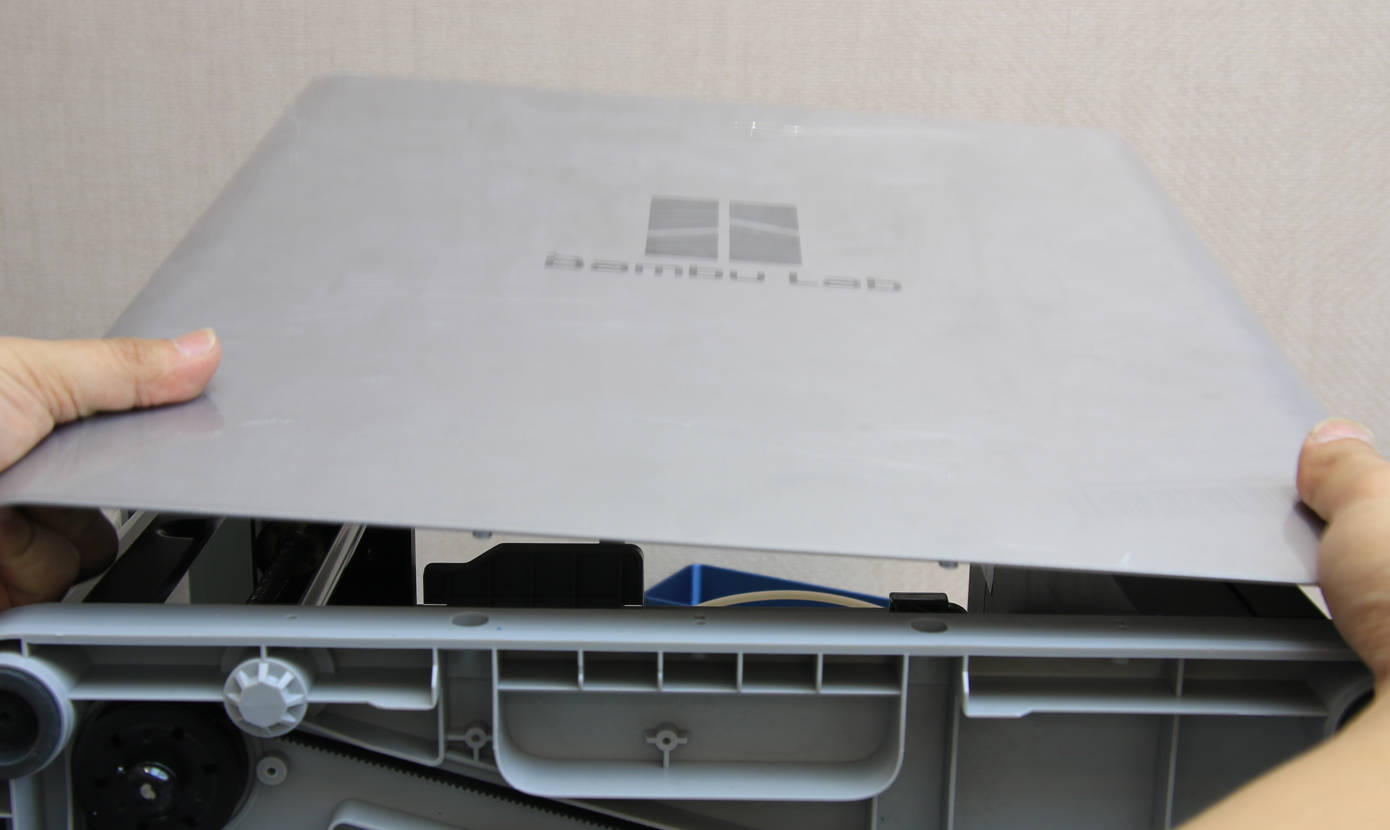

Paso 5 - Retirar el panel derecho

Sostenga cuidadosamente el panel derecho con ambas manos y retirelo de la impresora.

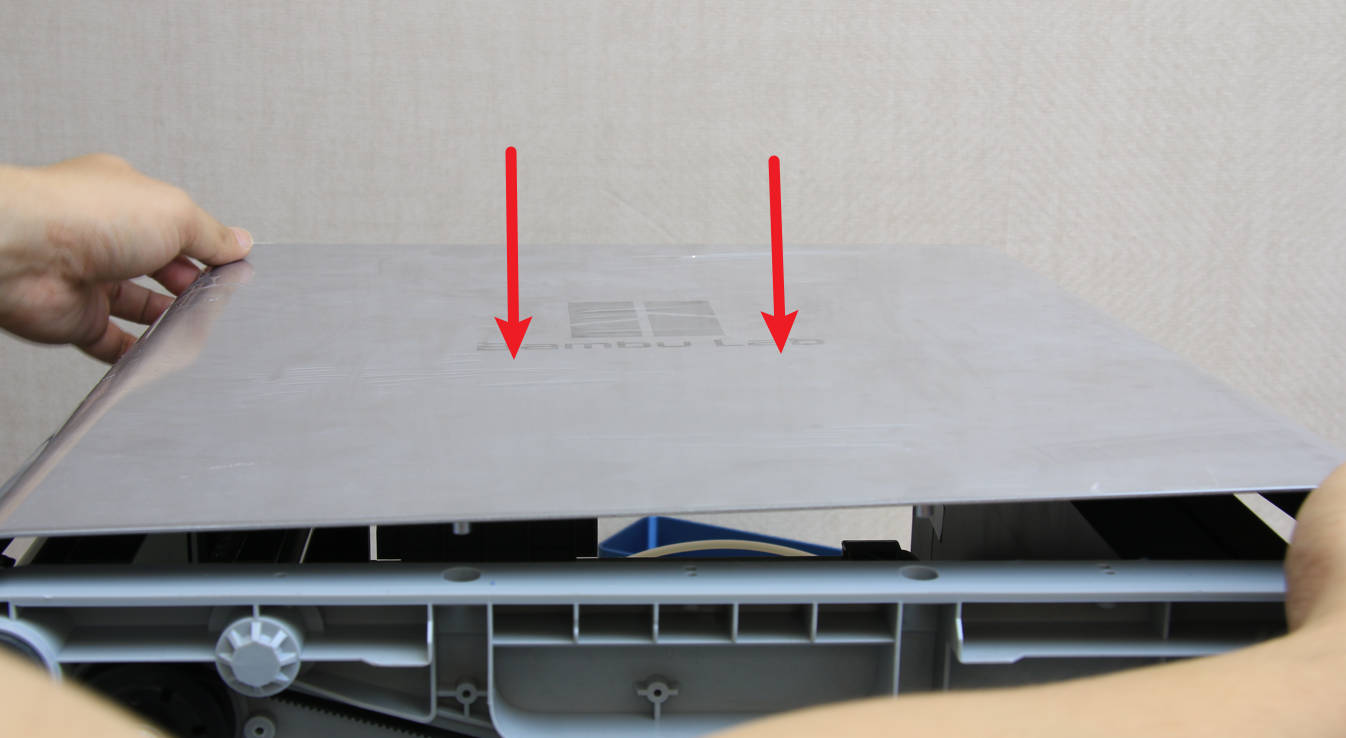

Paso 6 - Instalar el panel derecho

Instale el panel derecho en la impresora, asegurándose de que esté correctamente posicionado.

Paso 7 - Fijar los tornillos inferiores

Fije 2 tornillos en la parte inferior y coloque la impresora en posición vertical.

Paso 8 - Fijar el tornillo de la viga superior

Fije 1 tornillo en el centro de la viga superior y vuelva a colocar la almohadilla de EVA.

Paso 9 - Fijar los tornillos de la columna frontal

Fije los 4 tornillos de la columna frontal.

Paso 10 - Fijar los tornillos traseros

Fije 4 tornillos en la parte trasera del panel derecho y coloque de nuevo la placa de vidrio superior.

Guía operativa (Versión antigua)

Paso 1 - Retirar los tornillos

NOTA: Este procedimiento implica muchos tornillos. Para evitar problemas, asegúrese de etiquetar y agruparlos en secciones separadas según corresponda.

Retire los 10 tornillos y 4 tornillos de la cubierta trasera mostrados en la imagen. Hay 2 tipos de tornillos, así que manténgalos separados y recuerde cuáles corresponden a cada posición.

Paso 2 - Retirar la cubierta trasera

Para evitar que se atasque, primero desbloquee el puerto de tensión de la correa del lado izquierdo, seguido del lado derecho, antes de retirar la cubierta trasera.

Paso 3 - Retirar el panel derecho

El panel metálico derecho de la versión antigua está fijado con un total de 16 tornillos, de los cuales los 4 tornillos de la parte trasera son diferentes a los otros 12 tornillos. Consulte la imagen a continuación para encontrar los tornillos en las posiciones correspondientes y retire uno por uno, luego retire todo el panel derecho.

Nota: El X1 puede referirse a esta versión para el procesamiento, pero los tornillos serán diferentes debido a materiales distintos.

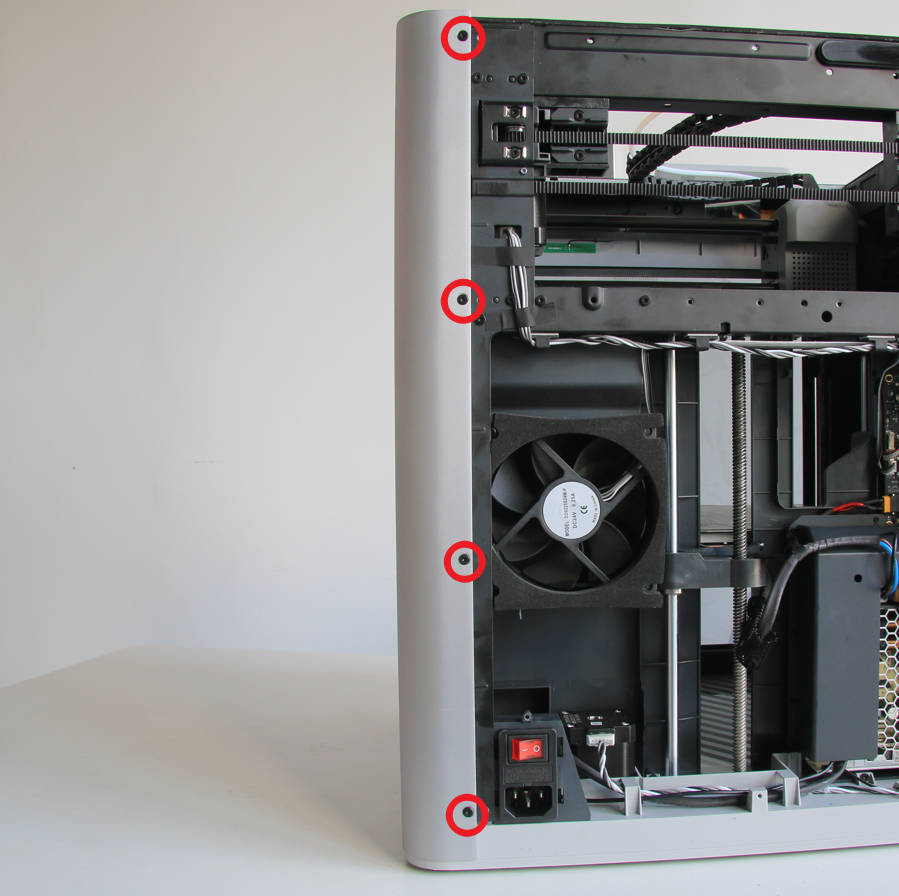

Retire los 4 tornillos de la parte trasera del panel derecho

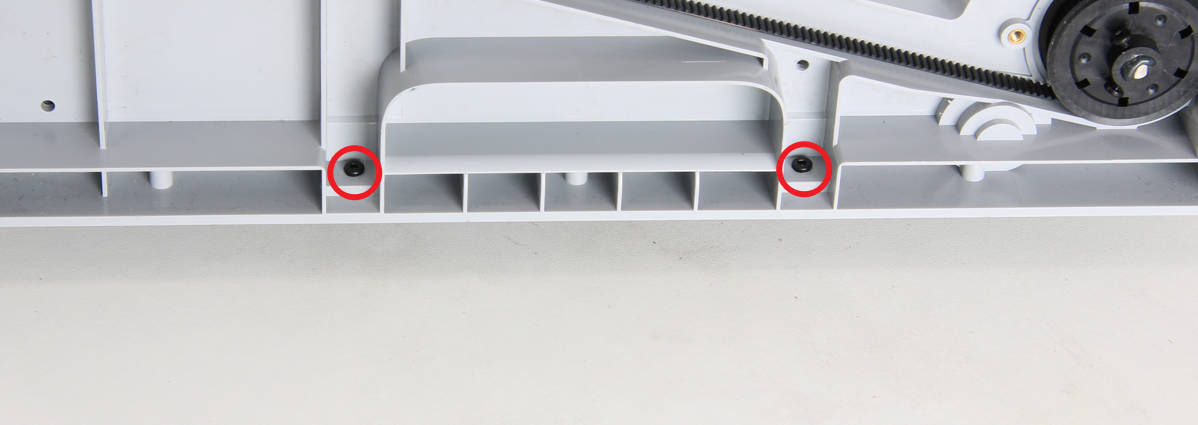

Retire los 2 tornillos de la parte inferior

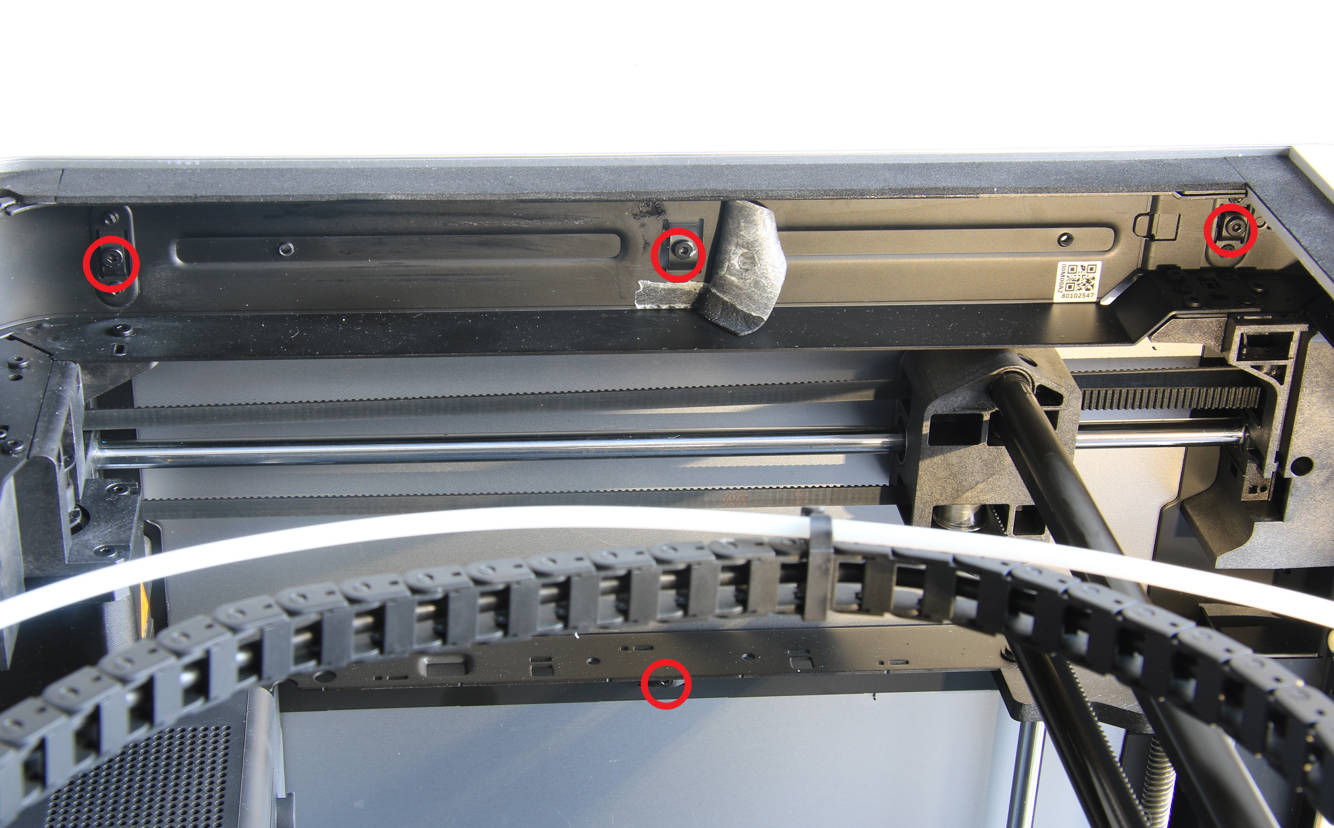

Retire 3 tornillos en la viga superior y 1 tornillo en la viga media

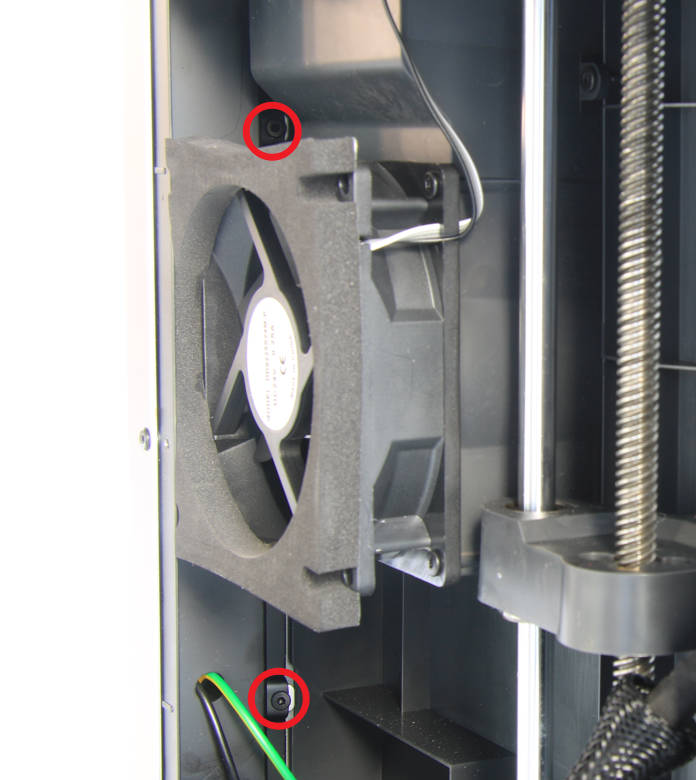

Retire los 2 tornillos en la columna trasera derecha

Retire los 4 tornillos en la columna frontal derecha

Paso 4 - Instalar el panel derecho

Instale el panel lateral derecho en la impresora, asegurándose de que esté en su posición correcta.

Paso 5 - Fijar los tornillos del panel derecho

Todos los tornillos deben sujetarse según la versión real. Consulte la imagen a continuación para la secuencia de sujeción de tornillos. Tenga en cuenta que los 4 tornillos traseros son diferentes a los de otras posiciones, por lo que no debe cometer un error.

Primero, sujete los 3 tornillos en la viga superior y 1 tornillo en la viga media

Luego, sujete los 4 tornillos en la columna frontal derecha

Después, sujete los 2 tornillos en la columna trasera derecha

Luego, sujete los 4 tornillos en la parte trasera del panel derecho

Finalmente, sujete los 2 tornillos en la parte inferior

Paso 6 - Instalar la cubierta trasera

Para instalar la cubierta trasera, pase el tubo PTFE a través del soporte de tubo. Comience instalando primero el puerto de tensión de la correa del lado derecho, seguido del lado izquierdo.

Paso 7 - Instalar los tornillos 10+4

Instale los tornillos 10 + 4 (consulte la imagen), y coloque de nuevo la placa de vidrio superior.

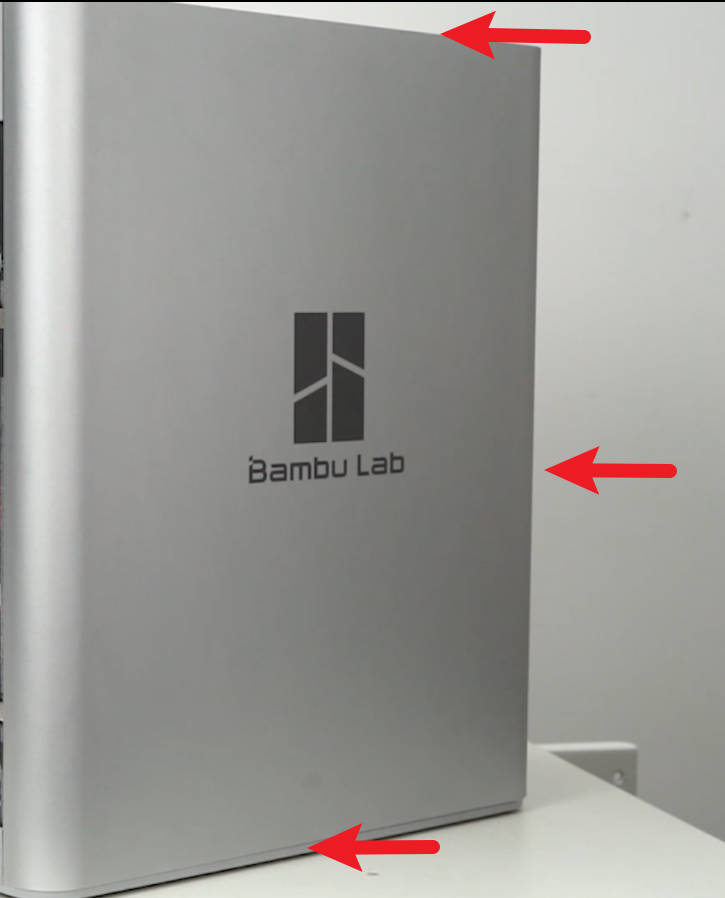

Para verificar la finalización/éxito

Verifique visualmente la apariencia y confirme que el panel derecho está instalado en su posición.
