¿Qué es esta placa AC?

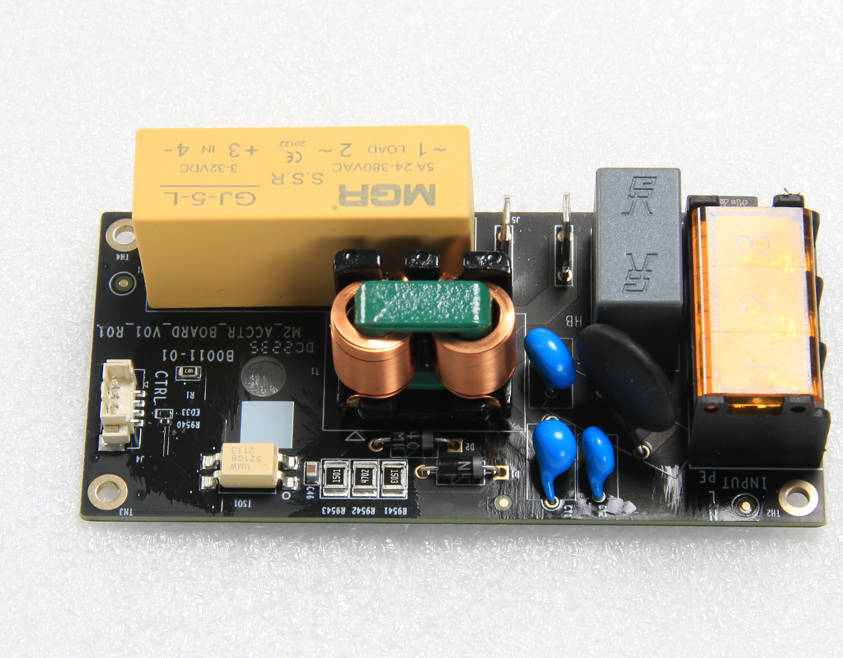

Esta placa AC es una placa de circuito que proporciona alimentación AC para la cama caliente de la serie X1 V3 o la cama caliente de la serie P1.
Herramientas
- Llave hexagonal H2.0/H1.5
- Destornillador cruz
Preparación
Desconectar el cable de alimentación
Desmontaje

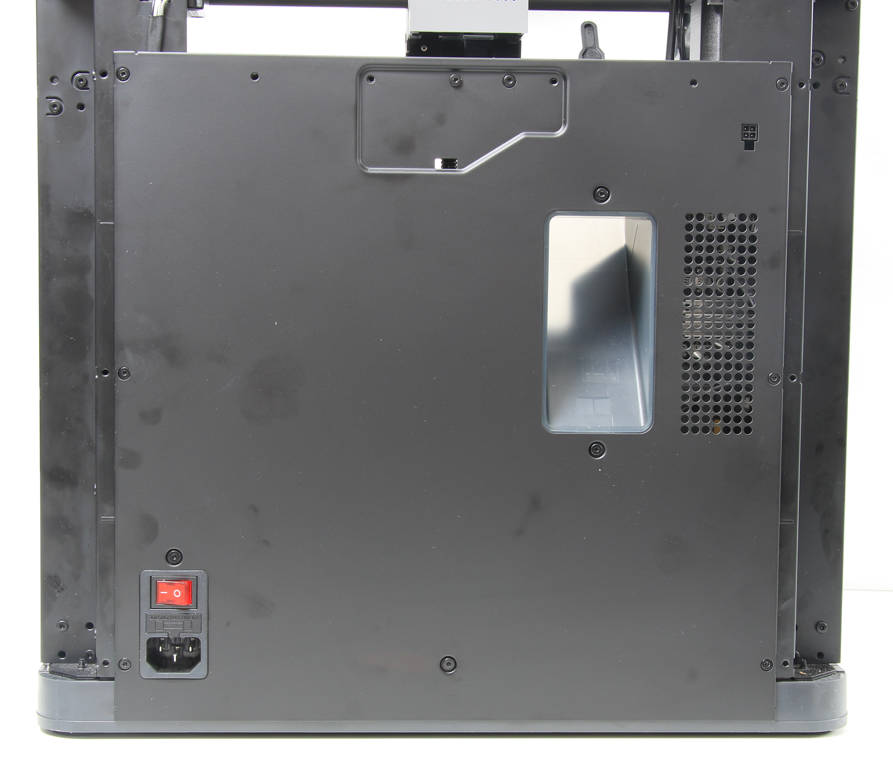

Paso 1 - Retirar la placa trasera, el conducto excedente y la cubierta del cable
Consulte los contenidos relacionados de la Cubierta del cable para retirar la placa trasera, el conducto excedente y la cubierta del cable.
Paso 2 - Desconectar el cable de alimentación de la cama caliente

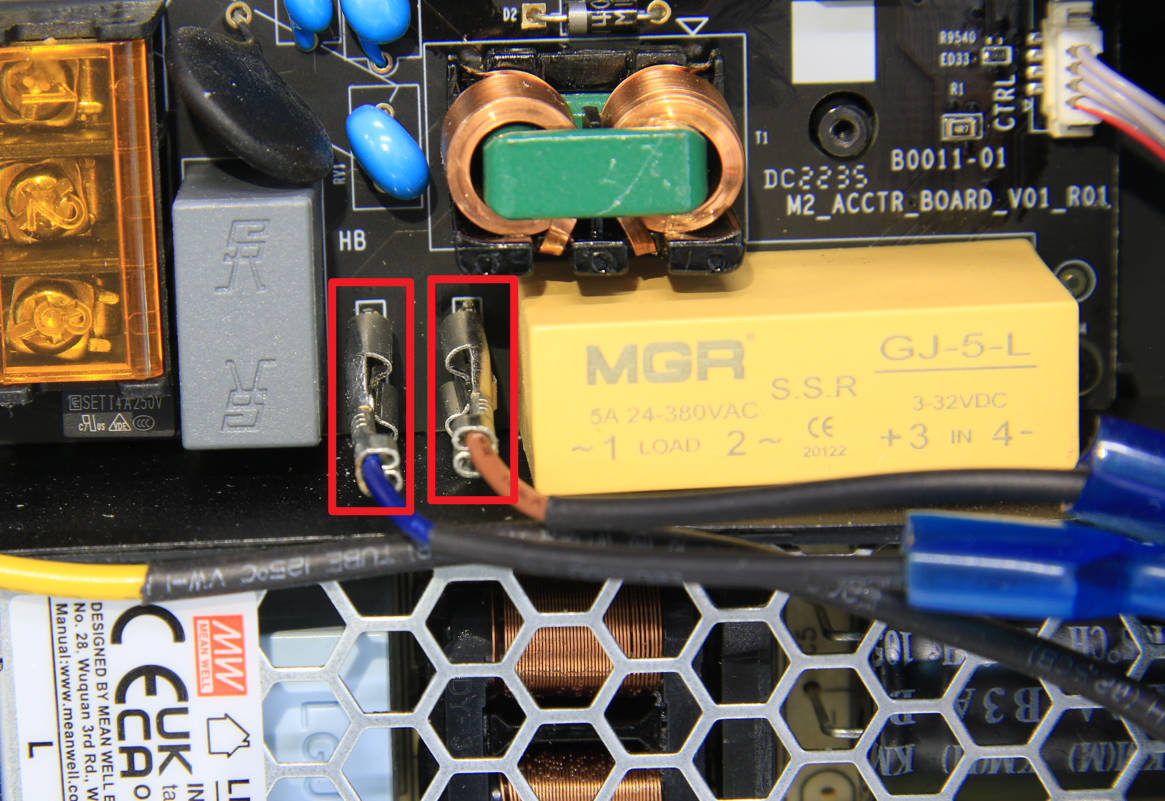

Retirar las mangas de goma, usar pinzas para ayudar a desbloquear los cierres y extraer los 2 cables de alimentación de la cama caliente.
Paso 3 - Desconectar el cable de alimentación de la placa AC

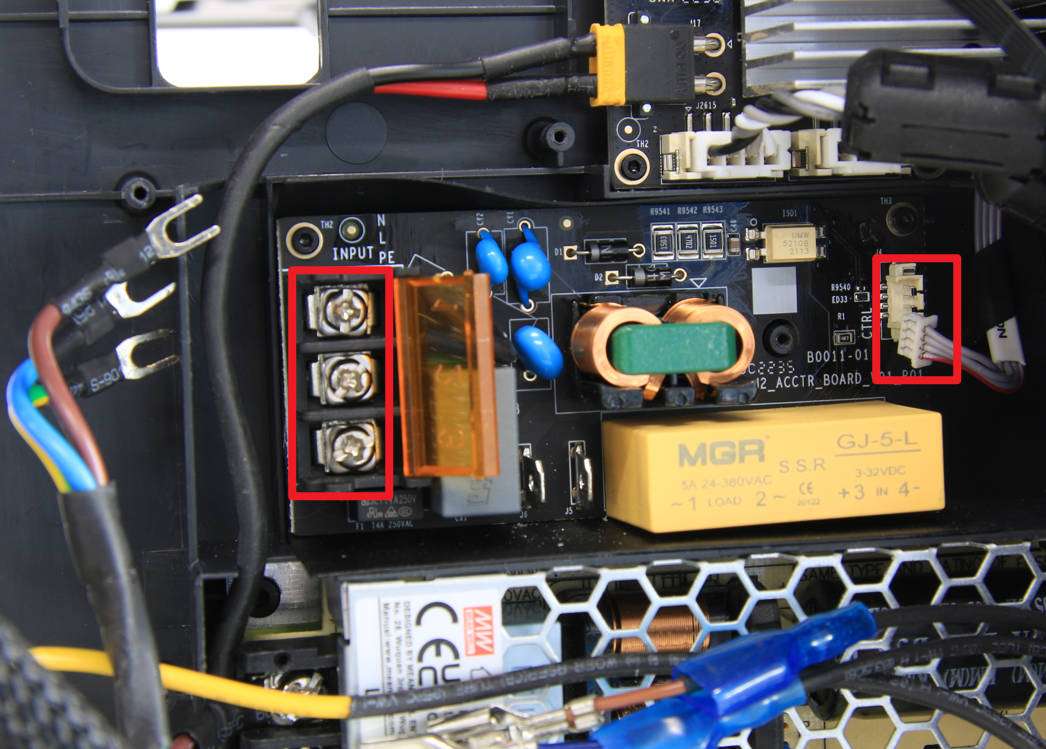

Abrir la cubierta protectora, aflojar 3 tornillos con un destornillador cruz, extraer los cables de alimentación y luego desconectar el cable AC-MC.
Paso 4 - Retirar la placa AC
Retirar 3 tornillos con una llave hexagonal H1.5 y luego quitar la placa AC.
Montaje
Paso 1 - Instalar la placa AC

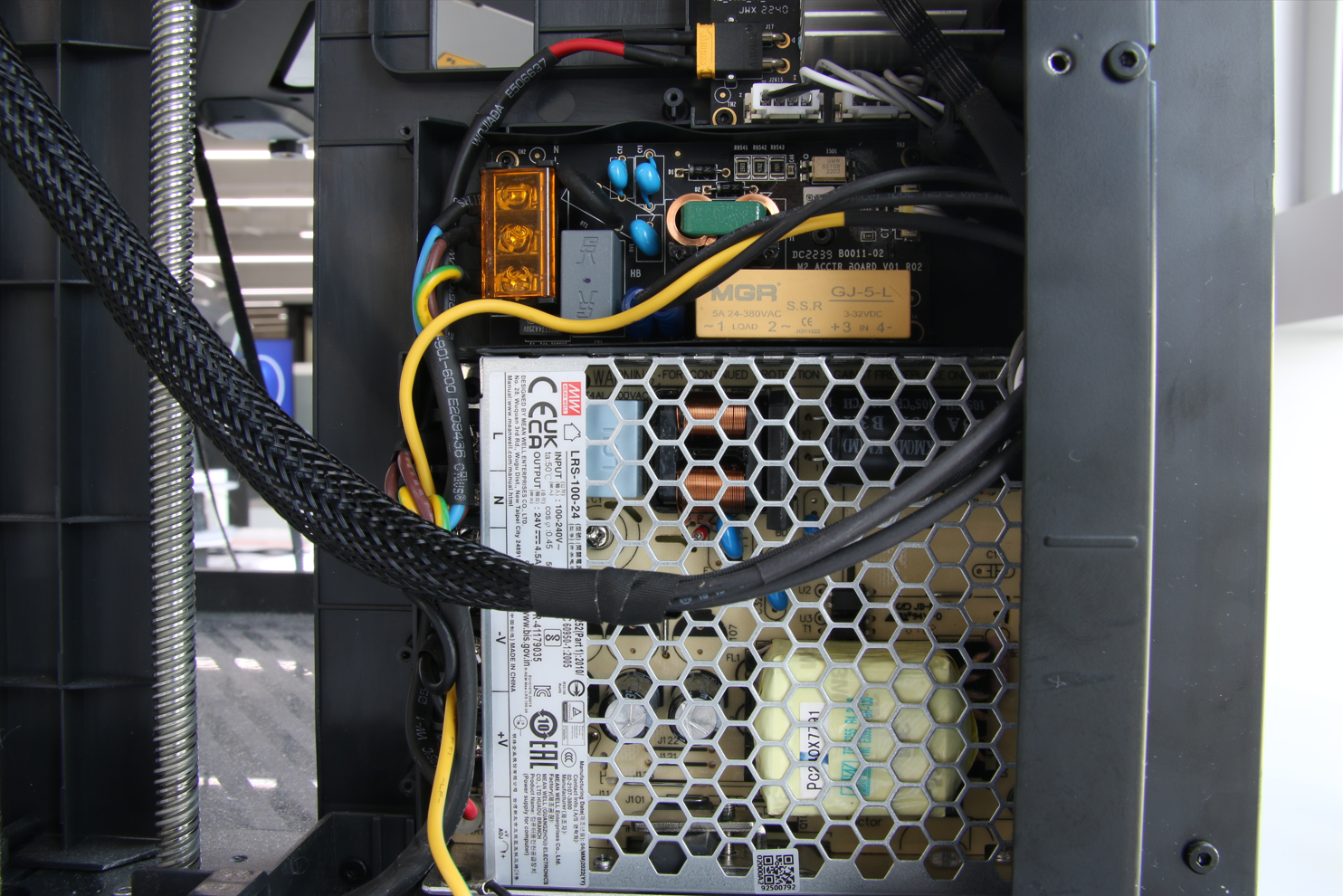

Instalar la placa AC en el escudo interno y fijar con 3 tornillos.
Paso 2 - Conectar el cable de alimentación de la placa AC

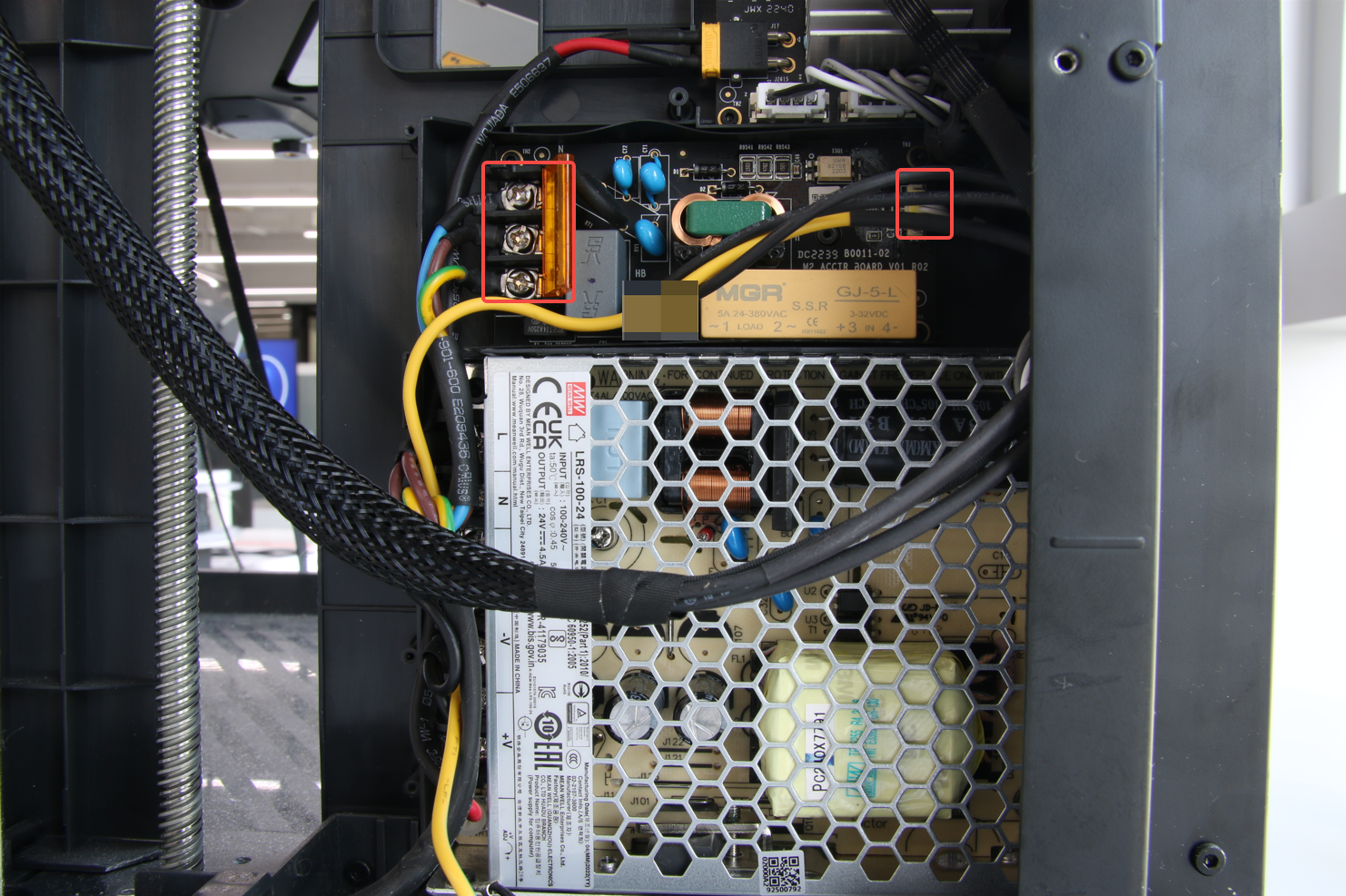

Conectar los 3 cables a los terminales de entrada, apretar los tornillos, cerrar la cubierta protectora y luego conectar el cable de conexión AC-MC.
Paso 3 - Conectar los cables de alimentación de la cama caliente
Verificar los enchufes del cable de alimentación de la cama caliente; si hay algún problema, debe abordarse primero. Luego enchufar en la interfaz correspondiente de la placa AC e instalar la manga de goma.
Paso 4 - Montar la impresora
Después de organizar los cables, consulte los contenidos relacionados de la Cubierta del cable para instalar en secuencia la cubierta del cable, el conducto excedente y la placa trasera.
Cómo verificar

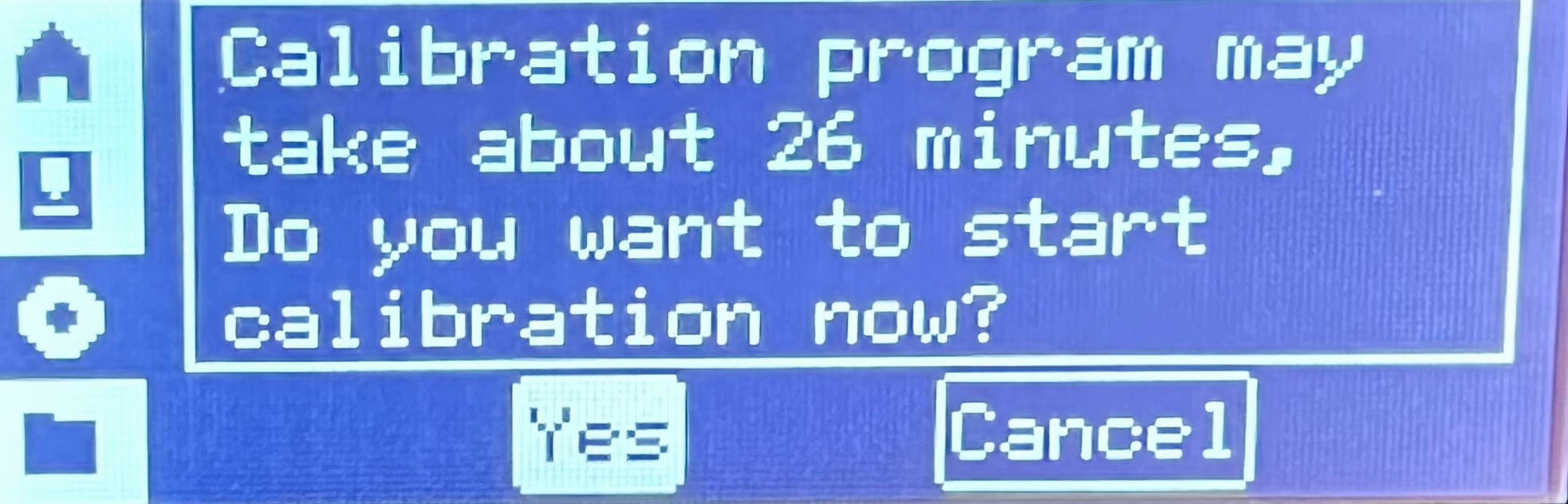

Conectar el cable de alimentación de la impresora, encender la impresora y ejecutar el proceso de calibración del dispositivo. Si la calibración tiene éxito, la operación fue exitosa.
