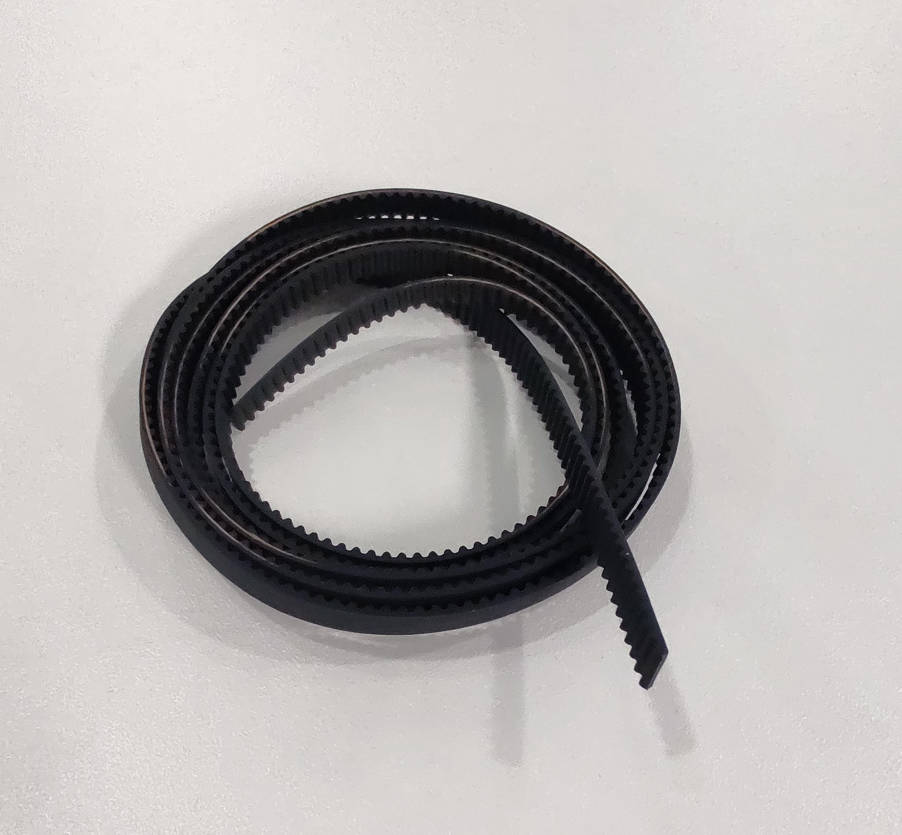

Correa de sincronización XY
Existen dos métodos para reemplazar la correa XY:
Método 1: Mantenga la correa original en la impresora, luego conecte la nueva correa al extremo de la correa vieja de extremo a extremo y utilice la correa vieja para tirar de la nueva a través de la impresora. Este método es relativamente sencillo y es más adecuado para escenarios como el desgaste de la correa XY. Para instrucciones detalladas, consulte la Wiki: Reemplazar la correa de sincronización XY | Bambu Lab Wiki
Método 2: Retire la correa original de la impresora, luego haga pasar la nueva correa a través de la impresora. Este método es más difícil, requiere más tiempo y es mejor adecuado para situaciones como la rotura de la correa XY. Para instrucciones detalladas, consulte la Wiki.
Herramientas y materiales necesarios
- Llave Allen H1.5 y H2.0
- Destornillador de punta plana (o pinzas planas)
- Pinzas de punta fina
Lista de tornillos
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daño electrónico y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier inquietud o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.
Video de guía
Nota: No bloquee los tornillos en los dos poleas de tensado primero durante la instalación, ya que se requiere calibración para la tensión de la correa.
Guía de operación
Desmontaje
Nota: Los pasos de desmontaje y montaje para las dos correas de sincronización XY son similares.
Guía de desmontaje para panel P1S
- Tutorial de instalación del panel plástico izquierdo P1S
- Tutorial de instalación del panel plástico derecho P1S
- Tutorial de instalación del panel trasero metálico P1S
Paso 1 - Aflojar el tensador
Para reemplazar la correa, afloje el tensador XY en la posición designada según las instrucciones proporcionadas en la guía Tensador idler XY.

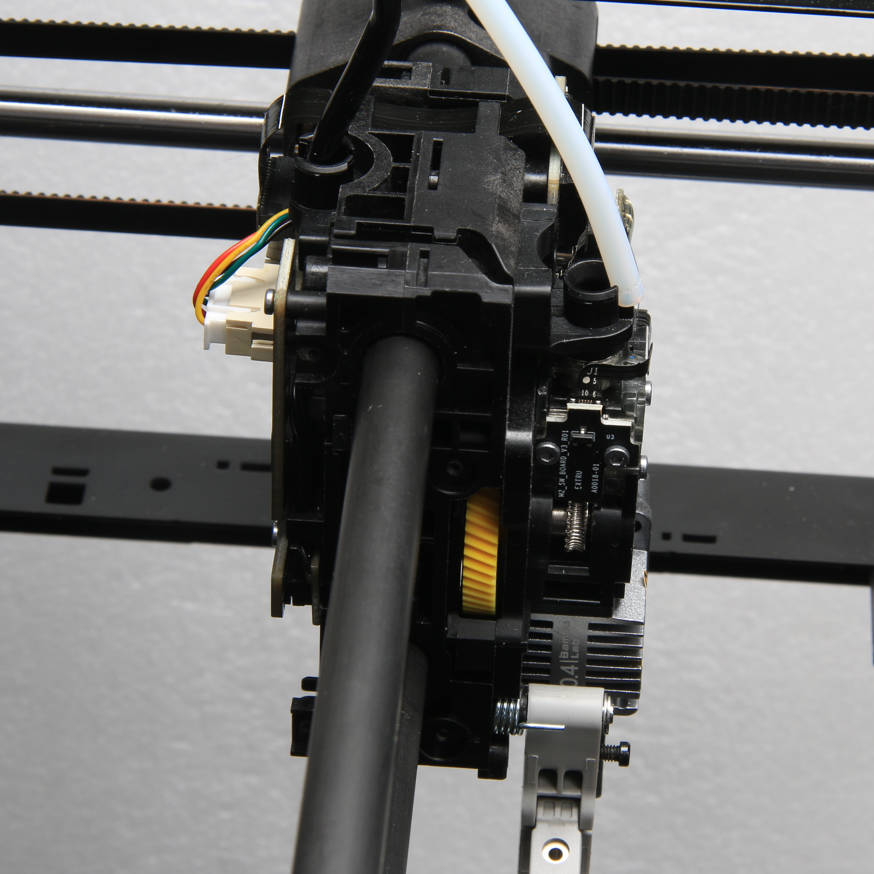

Paso 2 - Retirar la carcasa del cabezal
Consulte esta guía de Wiki Carcasa del cabezal para retirar la carcasa del cabezal.
Paso 3 - Desbloquear la correa

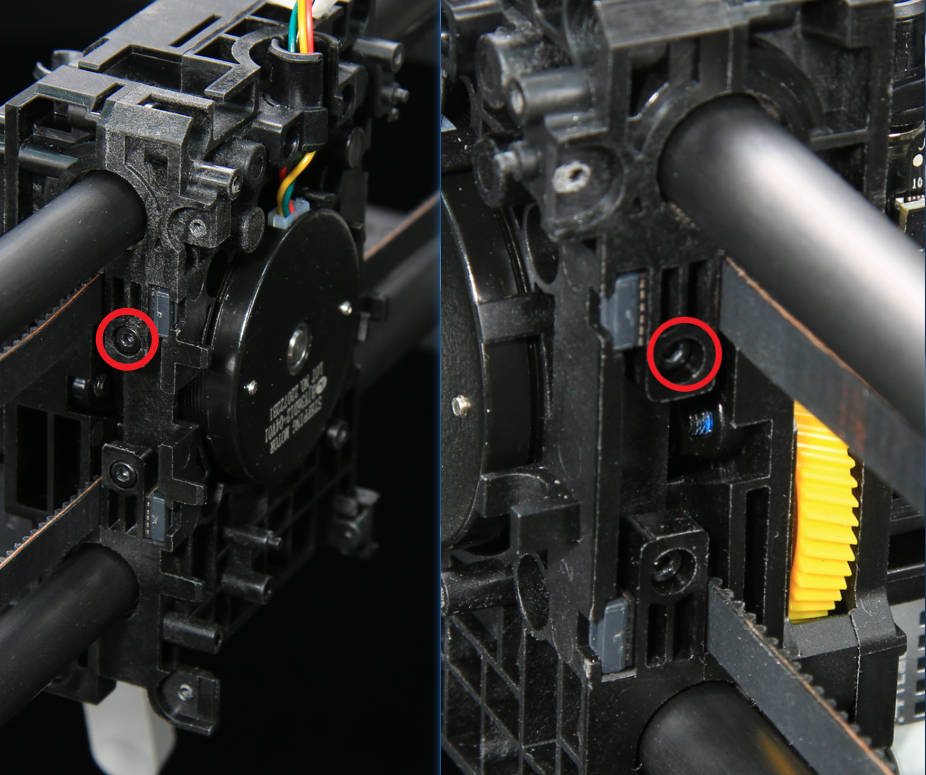

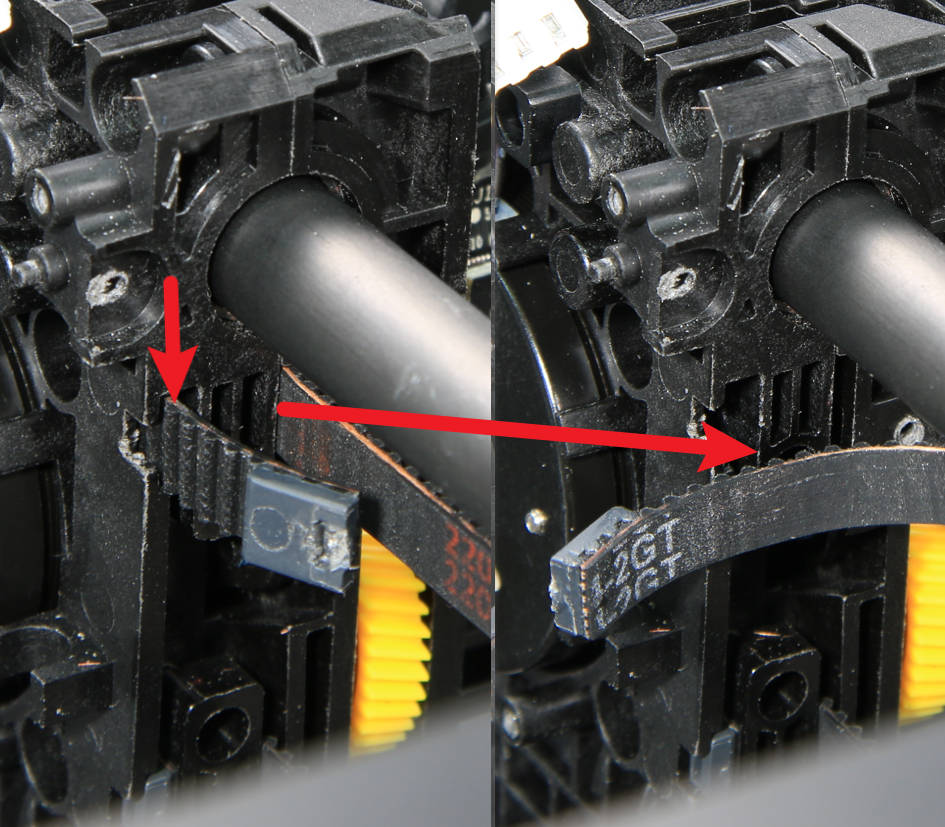

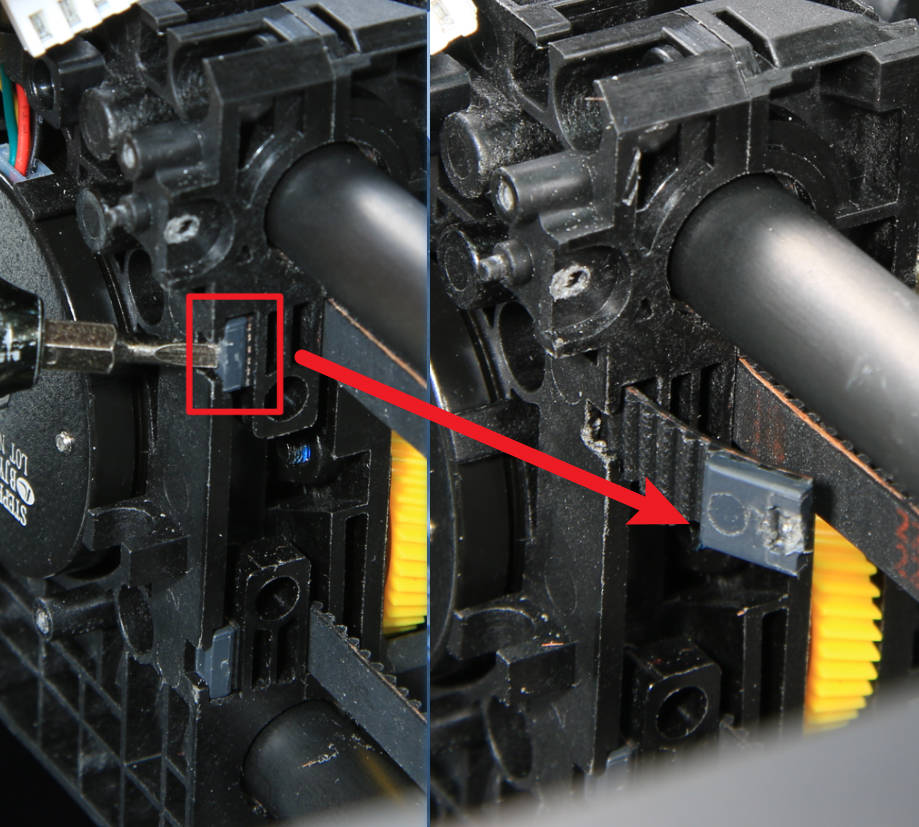

Para retirar la correa, comience utilizando un destornillador de punta plana o pinzas planas para retirar el tornillo que fija la correa en su lugar. Luego, utilice un movimiento de palanca para levantar el freno de la correa. Una vez retirado el freno, ejerza fuerza en la dirección que afloje la correa para liberarla del cabezal, como se muestra en la imagen a continuación. Repita estos pasos para aflojar el otro extremo de la correa.
Paso 4 - Retirar la correa
Para retirar la correa de los rodillos y la polea del motor, tire suavemente de la correa hasta que quede completamente desacoplada.

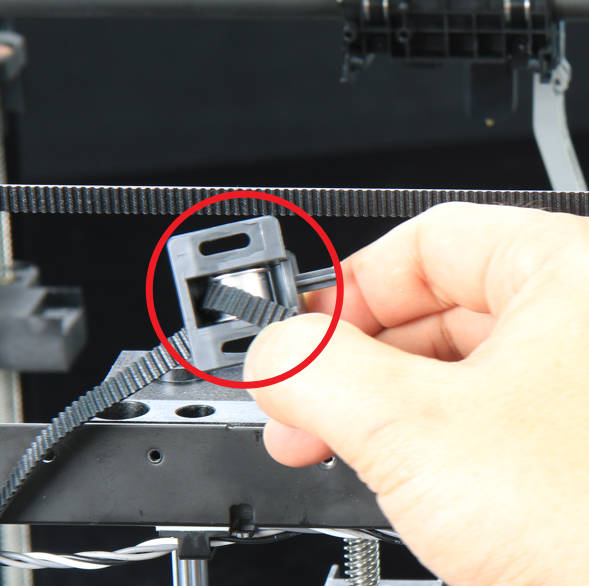

Paso 5 - Retirar el tensador
Retire el tensador de la correa.
(Pasos similares para retirar la otra correa)
Montaje
Paso 1 - Hacer pasar la correa
Para reinstalar la correa, comience colocando el tensador sobre la correa. Luego, haga pasar la correa a través de los componentes en el orden mostrado en las imágenes a continuación. Es posible que resulte útil utilizar herramientas como pinzas para guiar la correa a su posición.
Paso 2 - Bloquear la correa
Para instalar la correa, doblela e introdúzcala en la ranura. Luego, empuje la correa hacia arriba (o hacia abajo) para posicionarla correctamente. Utilice la llave hexagonal para presionar completamente el freno de la correa de sincronización en su lugar y asegúrelo con un tornillo. Repita estos pasos para asegurar el otro extremo de la correa.

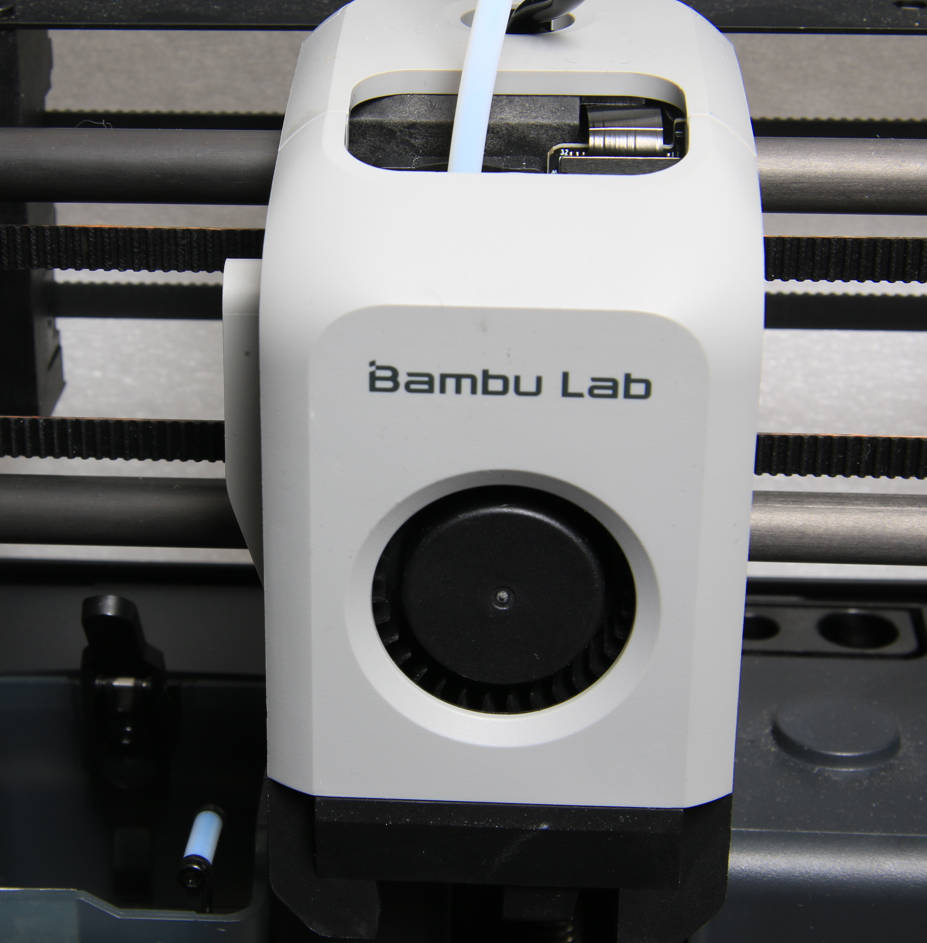

Paso 3 - Instalar la carcasa del cabezal
Consulte Carcasa del cabezal para instalar la carcasa del cabezal.
Paso 4 - Instalar el tensador XY
Consulte el contenido relevante de Tensador idler XY, instale el tensador suelto y vuelva a ajustar la tensión de la correa.
Paso de calibración después de la operación
Después de reemplazar las barras de carbono, es necesario reajustar la tensión de las correas.
- IMPORTANTE: Apague primero la impresora.
- Afloje los 4 tornillos del tensador de la correa (pero NO los retire). Mueva suavemente el cabezal hacia adelante y hacia atrás varias veces, luego muévalo al extremo trasero de la impresora. Finalmente, apriete nuevamente los 4 tornillos. El sistema de muelle del tensador ajustará la correa a la tensión correcta.
- IMPORTANTE: NO apriete excesivamente los tornillos de tensión de la correa. Hacerlo puede causar daños y no proporcionará mejores resultados. Simplemente apriete ambos tornillos como cualquier otro tornillo y evite sobretorquilarlos.
Para verificar la finalización/éxito
Encienda la impresora y ejecute el proceso de autoprueba del dispositivo. Si la autoprueba tiene éxito, la operación fue exitosa.
Si encuentra algún problema, primero revierta sus pasos y verifique todas las conexiones antes de intentarlo nuevamente. Si los problemas persisten, contacte al equipo de servicio para obtener asistencia adicional.
