Polea de idler del tensador XY
Herramientas
Llave hexagonal H2.0
Preparación
Apague la impresora antes de realizar cualquier trabajo de mantenimiento.
Desmontaje
Nota: Los pasos de desmontaje y montaje de las poleas de idler de los dos tensadores XY son similares.
Paso 1 - Retire el soporte del tensador
Para retirar el muelle del tensador y su soporte, use una llave hexagonal H2.0 para aflojar y retirar los dos tornillos que lo fijan en su lugar.
Paso 2 - Afloje el tensador
Use una llave hexagonal H2.0 para aflojar los dos tornillos que lo fijan en su lugar. Una vez aflojados, el tensador podrá retirarse libremente.
Paso 3 - Retire la polea de idler
Utilizando la llave hexagonal, empuje el eje de la polea desde abajo hacia arriba, luego retire el eje y la polea.
Montaje

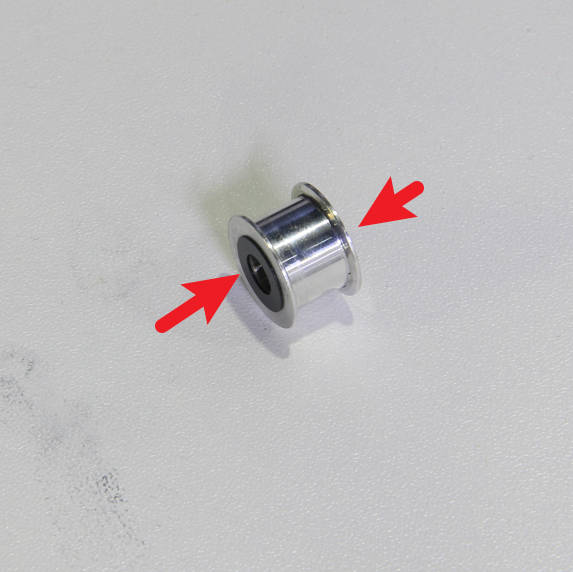

Paso 1 - Añada las arandelas
Prepare su nueva polea de idler y fije las dos arandelas a ambos extremos de la polea. Es posible que necesite usar las manos para asegurarla.
Paso 2 - Instale la polea de idler
Instale la polea de idler en el soporte de idler. Afile temporalmente con la llave hexagonal para asegurar que la polea y las dos arandelas estén en su lugar. Luego, presione el eje de arriba hacia abajo y asegúrese de que esté completamente insertado.
Paso 3 - Instale el tensador
Deslice el conjunto del tensador en su posición y fije los dos tornillos (con soportes). No apriete los tornillos aún; déjelos sueltos por ahora.
Paso 4 - Instale el soporte del tensador
Para instalar el muelle del tensador y su soporte, colóquelos en el área designada y use dos tornillos para fijarlos en su lugar. Asegúrese de que los tornillos estén apretados firmemente para garantizar una fijación adecuada, lo que asegurará que el tensador funcione correctamente.

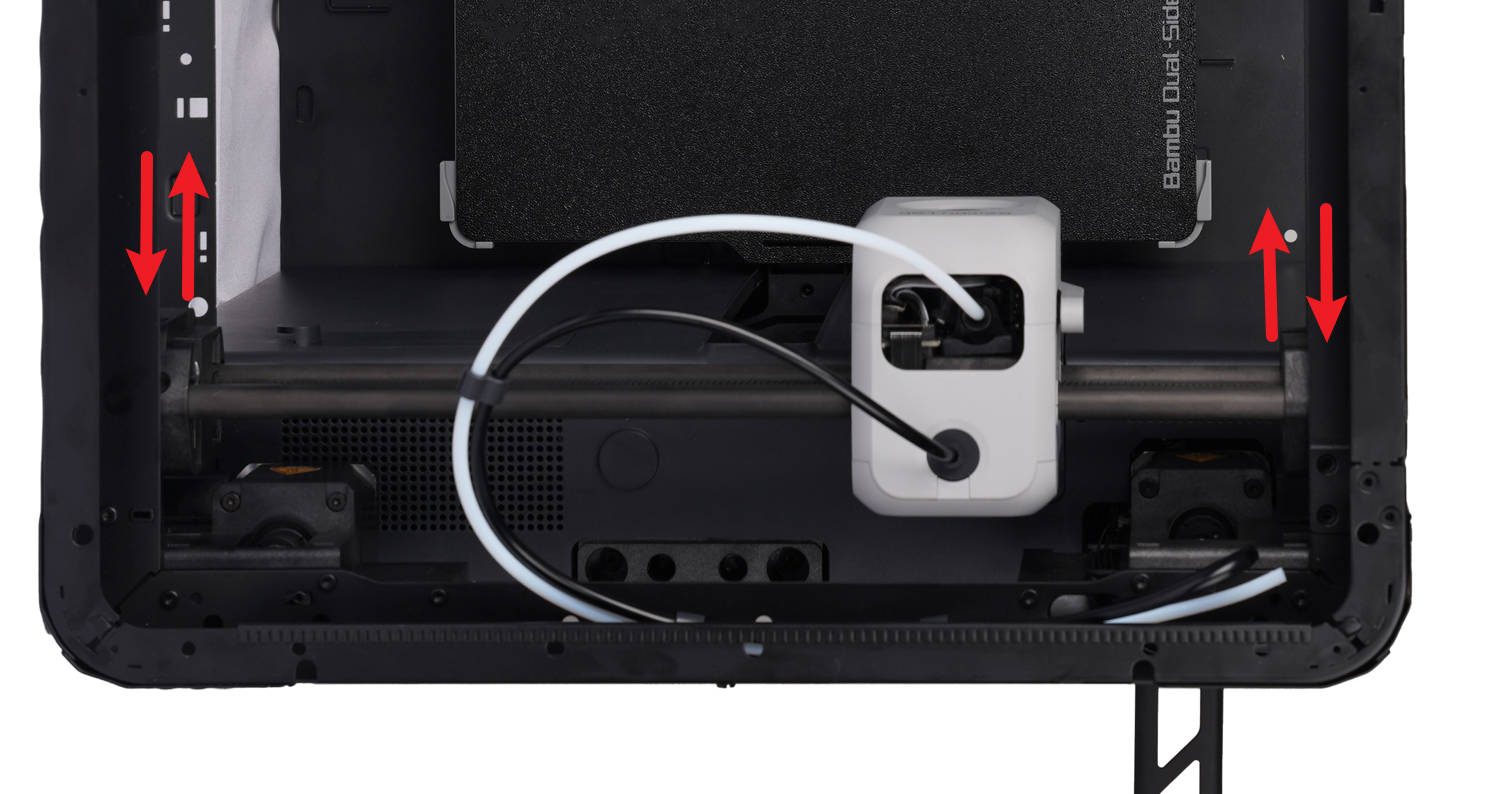

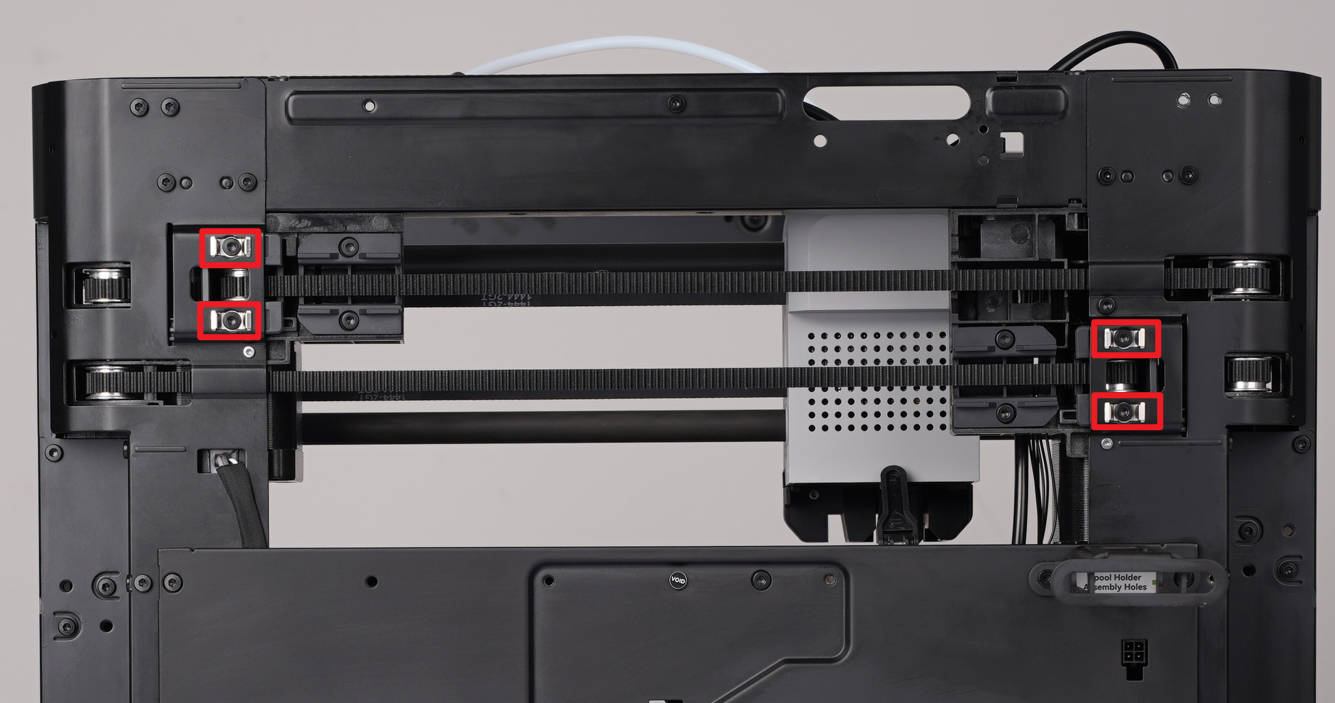

Paso 5 - Tense la correa
Afloje los dos tornillos del otro tensador, mueva el cabezal hacia adelante y atrás varias veces y lleve ambos extremos hacia la parte trasera. Luego, apriete los tornillos de ambos tensadores. Para instrucciones más detalladas, consulte nuestra página sobre tensado de correa.
Cómo verificar la finalización/éxito
Encienda la impresora y ejecute el proceso de Calibración. Si no ocurren errores durante la prueba, el reemplazo fue exitoso.
Si encuentra algún problema, primero revise sus pasos y vuelva a tensar la correa antes de intentarlo nuevamente. Si los problemas persisten, póngase en contacto con nuestro equipo de soporte al cliente para obtener asistencia adicional.
