¿Qué es la velocidad volumétrica?
La velocidad volumétrica es la tasa a la que el filamento se empuja a través del hotend y se extruye sobre la placa de impresión. En lugar de pensar únicamente en la velocidad de movimiento (mm/s), la velocidad volumétrica mide cuánto filamento (mm³/s) puede fundir y extruir la máquina.
Imaginen verter jarabe por un embudo. Moverse más rápido no ayuda si el embudo no puede mantener el ritmo, eventualmente se obstruirá o fluirá de manera irregular.
¿Por qué es importante?
El hotend tiene un límite físico. Si intenta extruir más material del que puede fundir, enfrentará problemas de calidad como subextrusión, unión débil entre capas o defectos en la superficie.
La velocidad volumétrica está en el corazón de equilibrar la velocidad de impresión con la calidad de impresión.
Cómo funciona la velocidad volumétrica
La velocidad volumétrica o tasa de flujo representa el volumen de filamento extruido por unidad de tiempo, expresado en mm³/s. Está influenciada por varios factores, incluida la diámetro de la boquilla, el ancho de capa, la altura de capa, el diseño del hotend, las características del filamento y la temperatura de la boquilla. Juntos, estos parámetros establecen un límite superior, conocido como velocidad volumétrica máxima. El slicer utiliza este valor para evitar que intente empujar más filamento a través del hotend de lo que puede fundir de manera confiable, previniendo subextrusión o fallos en la impresión. Aunque la velocidad volumétrica se puede calcular con la fórmula siguiente, la velocidad volumétrica máxima solo puede determinarse mediante pruebas prácticas.
Velocidad volumétrica (mm³/s) = Altura de capa (mm) X Ancho de capa (mm) X Velocidad de impresión (mm/s)

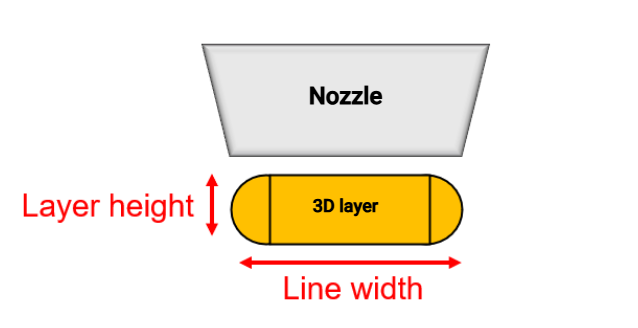

La altura de capa se refiere a la altura de cada capa en el modelo de impresión 3D, mientras que el ancho de capa significa el ancho de un solo filamento fundido extruido por la boquilla durante la impresión. Encuentre más detalles sobre altura de capa y ancho de capa en la Wiki de Bambu.
En un ejemplo del mundo real, si está imprimiendo con una boquilla de 0,4 mm y usa un ancho de capa de 0,45 mm a 0,2 mm de altura de capa con una velocidad de 200 mm/s, la máquina producirá 18 mm³/s. Si los ajustes de capa permanecen iguales, pero aumenta la velocidad a 300 mm/s, resultará en 27 mm³/s. Esperemos que este ejemplo aclare el impacto que tiene cambiar la velocidad en el flujo.

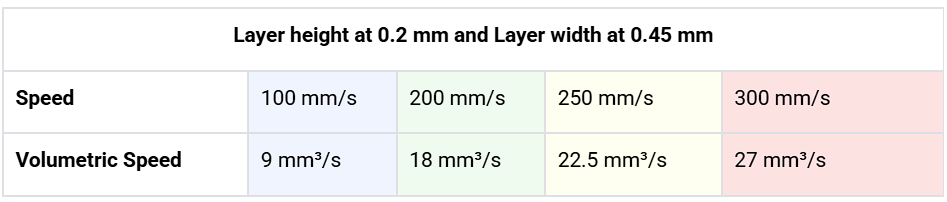

Resumamos la información anterior en una tabla, siempre usando 0,2 mm de altura de capa y 0,45 mm de ancho de capa:

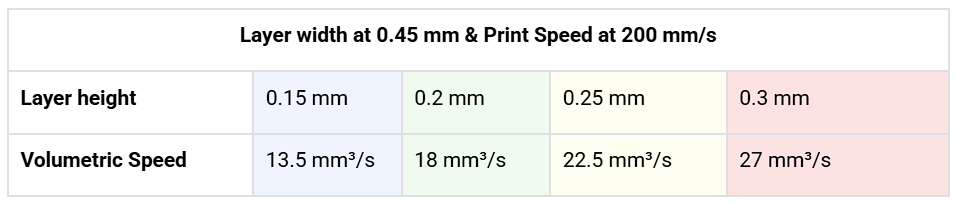

Cambiar la velocidad de impresión tiene un gran impacto en la velocidad volumétrica, como se demuestra. ¿Y la altura de capa, por ejemplo? Usando 200 mm/s con 0,45 mm de ancho de capa, podemos cambiar la altura de capa en incrementos de 0,05 mm:

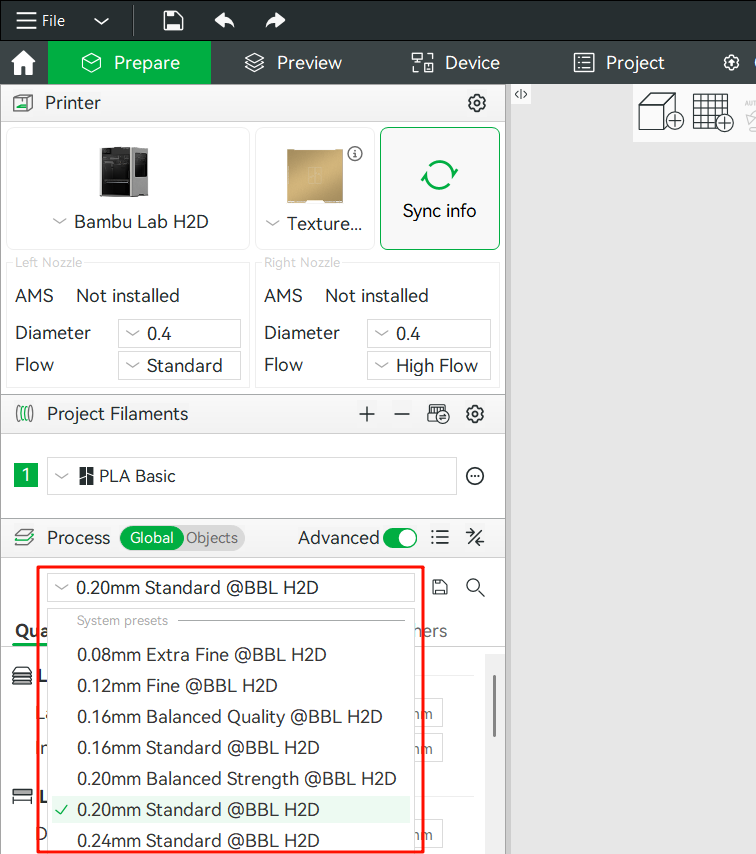

Cambiar la altura de capa también tiene un gran impacto en la velocidad volumétrica. Al seleccionar un proceso de impresión en Bambu Studio, observe que la altura de capa cambia en los diferentes procesos de impresión:

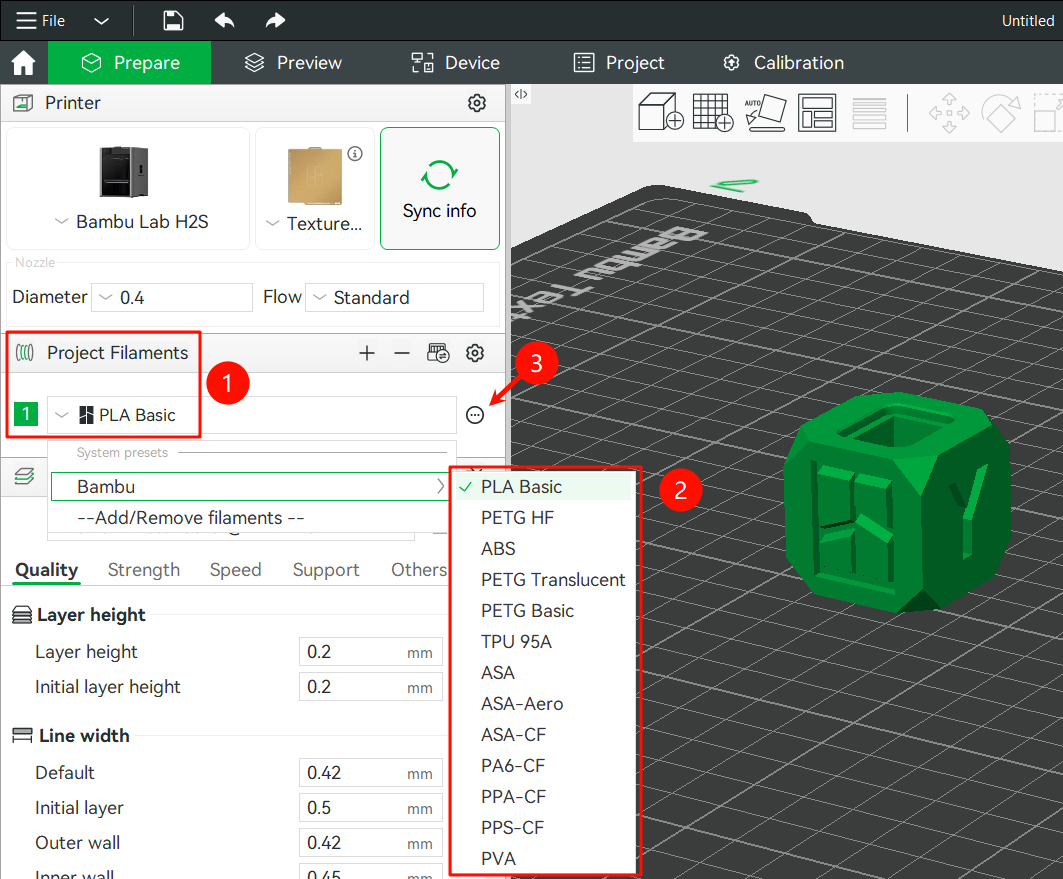

Ahora debemos comparar la velocidad volumétrica real con la velocidad volumétrica máxima para cada aplicación. No es necesario realizar experimentos complejos con diferentes filamentos, boquillas o temperaturas; solo debe navegar hasta la sección de filamento en Bambu Studio (1), seleccionar su material deseado (2) y hacer clic para editar el ajuste preestablecido (3).

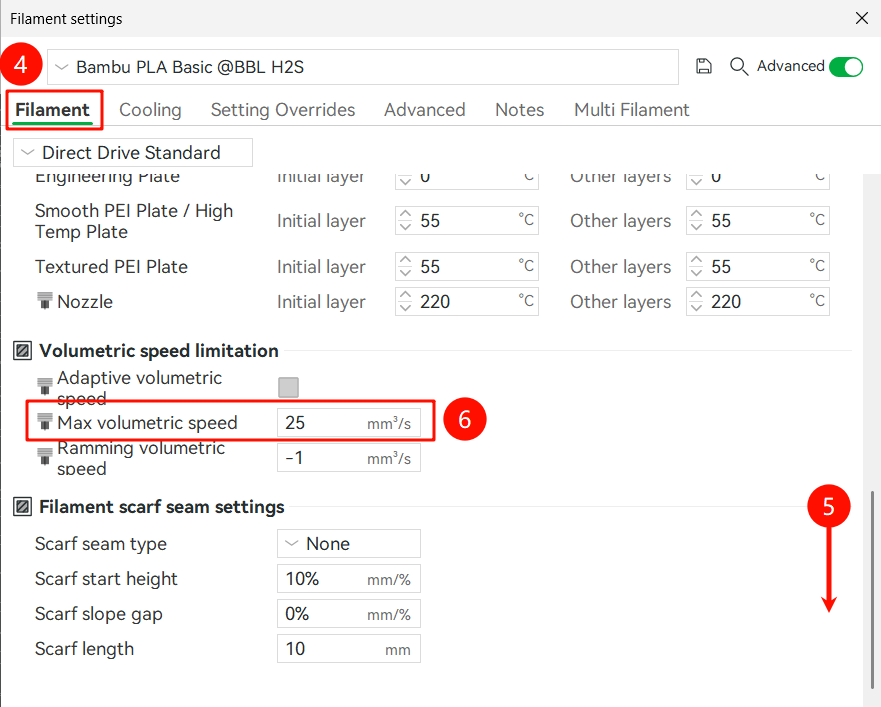

Luego, asegúrese de estar en la pestaña de filamento (4) y desplácese hacia abajo (5) hasta encontrar la Velocidad volumétrica máxima (6).
En el Bambu Lab H2S equipado con Bambu PLA Basic, la velocidad volumétrica máxima se especifica en 25 mm³/s. Este valor representa el límite superior de extrusión que el hotend y el filamento pueden mantener de manera confiable. Este valor fue evaluado cuidadosamente por Bambu Lab, para diferentes máquinas y filamentos.
El slicer determina el flujo requerido para cada característica y trayectoria de herramienta durante todo el modelo. Si la velocidad volumétrica calculada supera el valor máximo permitido para el tipo de filamento seleccionado, ya sea debido a una mayor velocidad de impresión, una mayor altura de capa o un ancho de capa mayor, el slicer ajusta automáticamente reduciendo la velocidad. Esto garantiza que el flujo real permanezca dentro de la velocidad volumétrica máxima definida, manteniendo la calidad de impresión. Si la velocidad volumétrica máxima es incorrecta o se incrementa, la impresora podría intentar extruir material a una velocidad más allá de su capacidad física.
CONSEJO: Después de cortar el modelo, si su impresión parece más lenta de lo esperado, verifique la configuración de Velocidad volumétrica máxima en Bambu Studio, en el menú "Flujo" (1). Podría limitar la velocidad por razones de calidad, y podrá ver exactamente dónde se alcanza la velocidad volumétrica máxima.
Cómo influyen los filamentos en la velocidad volumétrica máxima
La velocidad volumétrica máxima no solo depende del hardware de la impresora (hotend, boquilla, extrusor), sino también de las propiedades del material del filamento. Cada material se comporta de manera diferente debido a su: punto de fusión, conductividad térmica, viscosidad cuando está fundido, sensibilidad a los cambios de temperatura y propiedades mecánicas.
La velocidad volumétrica máxima de un filamento depende de lo fácil que se funde y fluye a través de la boquilla. Los materiales con un punto de fusión más bajo, como el PLA, alcanzan rápidamente la temperatura de extrusión y pueden sostener velocidades más altas. En cambio, los filamentos de alta temperatura como el ABS tardan más en fundirse, por lo que el hotend tiene dificultades para mantener el ritmo a velocidades de flujo rápidas. La conductividad térmica también es relevante: el PLA transfiere el calor de manera eficiente y se funde de manera uniforme, mientras que el PETG y el ABS absorben el calor más lentamente. Si se empuja demasiado rápido, su núcleo podría permanecer parcialmente sólido, lo que provoca subextrusión.
La viscosidad es otro factor. El PLA se convierte en un líquido de baja viscosidad, fácil de fluir, una vez fundido, pero el PETG y el ABS son mucho más espesos. Generan presión de retroceso dentro de la boquilla, limitando la cantidad de material que puede pasar por segundo. La sensibilidad a la temperatura agrega otra restricción. El PLA es tolerante en un amplio rango de temperaturas de boquilla, pero el PETG y el TPU son más delicados. Un pequeño desajuste de temperatura puede causar que el PETG se atasque o produzca hilos, y que el TPU se obstruya o falle.
Las propiedades mecánicas afectan la extrusión incluso antes de fundirse. Los filamentos rígidos como el PLA y el ABS se empujan suavemente a través del extrusor a altas velocidades, pero la flexibilidad del TPU hace que se comprima y se doble cuando se fuerza rápidamente, lo que hace que su velocidad volumétrica máxima sea la más baja de todas. El PETG también tiende a adherirse a las paredes de la boquilla cuando está fundido, agregando fricción que ralentiza aún más el flujo.

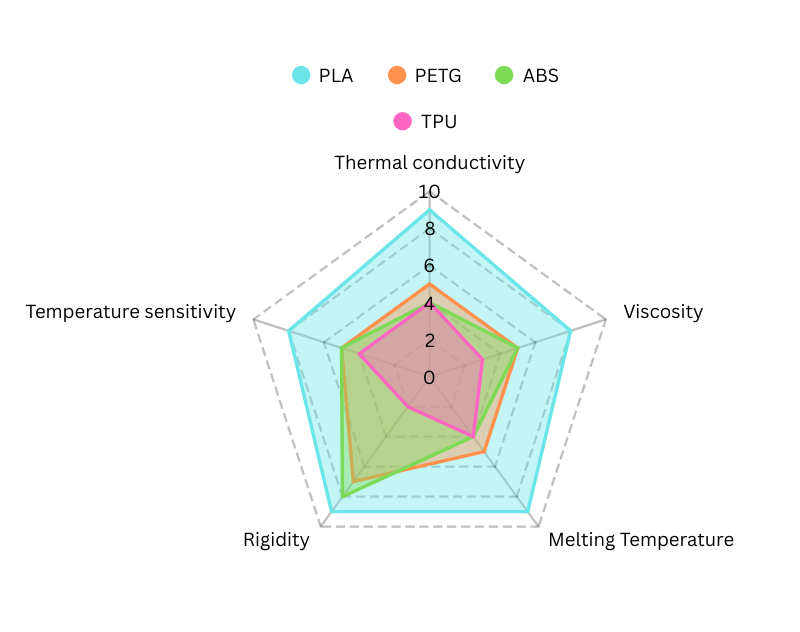

A continuación, presentamos una tabla de comparación entre PLA, PETG, ABS y TPU. Un área más grande significa que el filamento tiene una mayor velocidad volumétrica máxima:
Cómo aumentar la velocidad de impresión sin alcanzar la velocidad volumétrica máxima
Varias técnicas permiten aumentar la velocidad de impresión manteniéndose dentro de la velocidad volumétrica máxima. Los ajustes más efectivos incluyen reducir la altura de capa, aumentar ligeramente la temperatura del hotend dentro del rango recomendado y usar un diámetro de boquilla mayor. Cada una de estas estrategias ayuda a reducir la carga de extrusión en el hotend, permitiendo lograr impresiones más rápidas sin exceder la velocidad volumétrica máxima.
Uso de alturas de capa más bajas
La altura de capa es otro factor importante que influye directamente en la velocidad volumétrica. Al reducir la altura de capa, cada línea de extrusión contiene menos material, lo que disminuye el volumen total de filamento que debe fundirse y empujarse a través de la boquilla por segundo. Esto significa que el hotend está sometido a menos estrés, incluso si la velocidad de impresión permanece igual. Usando la fórmula de velocidad volumétrica junto con un ancho de capa de 0,45 mm, podemos variar la velocidad y comparar las diferentes velocidades volumétricas entre 0,2 mm de altura de capa, 0,3 mm y 0,16 mm.

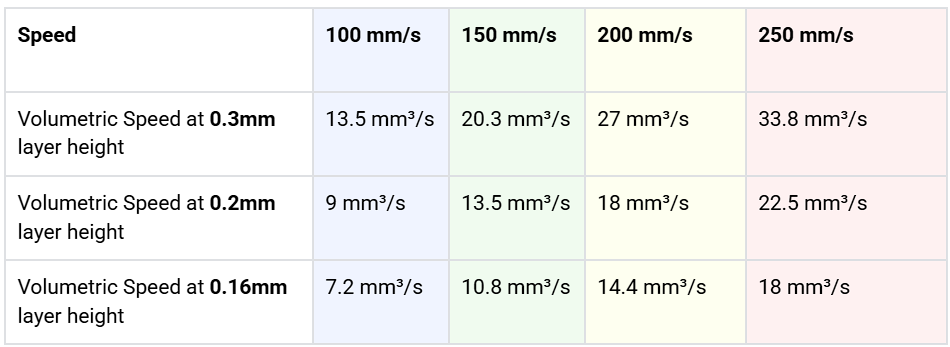

Al reducir la altura de capa, logramos disminuir la velocidad volumétrica. En la tabla anterior es claro que reducir la altura de capa de 0,3 mm a 0,16 mm a 250 mm/s redujo la velocidad volumétrica de 33,8 mm³/s a 18 mm³/s. Además de reducir la carga volumétrica, las alturas de capa más pequeñas también mejoran la resolución y la calidad superficial del modelo. Capas más finas capturan detalles más finos, reducen la apariencia de líneas visibles de capa y producen curvas y pendientes más suaves. La compensación, por supuesto, es que el tiempo de impresión aumenta significativamente, ya que se requieren más capas para construir la misma altura del modelo.
Temperatura del hotend
Al imprimir cerca de la velocidad volumétrica máxima de un filamento, a veces el hotend tiene dificultades para fundir el material con suficiente rapidez. Una forma de ayudar es aumentando ligeramente la temperatura de la boquilla, generalmente en un rango de 5–10 °C. Este calor adicional disminuye la viscosidad del filamento fundido, permitiendo que fluya más fácilmente a través de la boquilla y dando a la impresora un poco más de margen en la velocidad volumétrica.
Sin embargo, la temperatura nunca debe ser el primer ajuste. Al imprimir cerca de la velocidad volumétrica máxima, es mejor comenzar inspeccionando la impresión en busca de signos de estrés. Busque subextrusión, como huecos visibles en las paredes, infill irregular. También verifique la adhesión entre capas, que podría aparecer como capas que se separan o puntos débiles donde la pieza se puede romper con facilidad. Estos son signos tempranos de que el hotend está alcanzando su límite de fusión.
Si aparecen estos problemas y no es posible reducir la velocidad, aumentar cuidadosamente la temperatura del hotend unos grados puede estabilizar la extrusión lo suficiente para terminar el modelo con éxito. Esto debe considerarse un ajuste de último recurso, porque ir demasiado alto puede introducir sus propios problemas, como hilos, gotas en voladizos o decoloración del material.
Diámetro de la boquilla
Con un diámetro de boquilla mayor, cada línea de filamento tiene una mayor área transversal. Esto significa que el extrusor puede empujar más plástico a través de la boquilla para la misma velocidad de movimiento de la herramienta. Debido a que la abertura de la boquilla es más ancha, el filamento fundido encuentra menos resistencia en comparación con ser forzado a través de una abertura pequeña. Esto permite que el hotend entregue tasas de flujo más altas antes de alcanzar su límite.

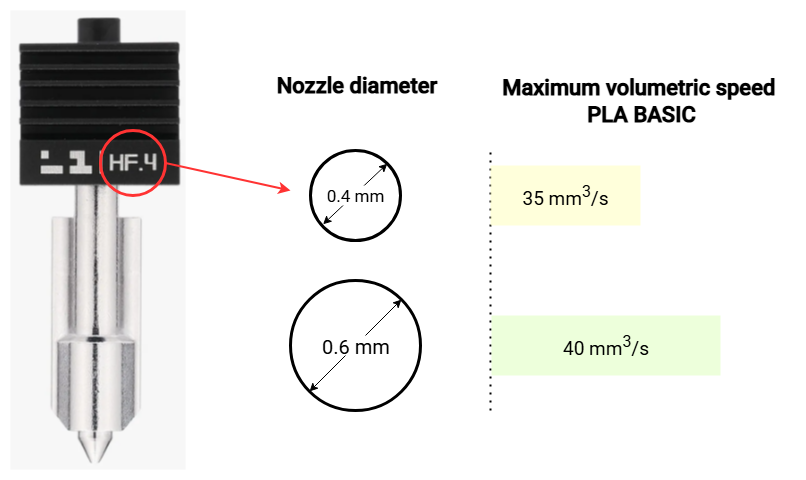

En términos prácticos, cambiar de una boquilla de 0,4 mm a una boquilla High Flow de 0,6 mm aumenta la velocidad volumétrica máxima que el sistema puede alcanzar sin subextrusión. Por ejemplo, la serie Bambu Lab H2 con una boquilla High Flow de 0,4 mm puede alcanzar alrededor de 35 mm³/s con PLA Basic. Al pasar a una boquilla High Flow de 0,6 mm, el sistema puede extruir incluso hasta 40 mm³/s, lo que permite impresiones más rápidas y mayor margen para cambios en el modo Speed.

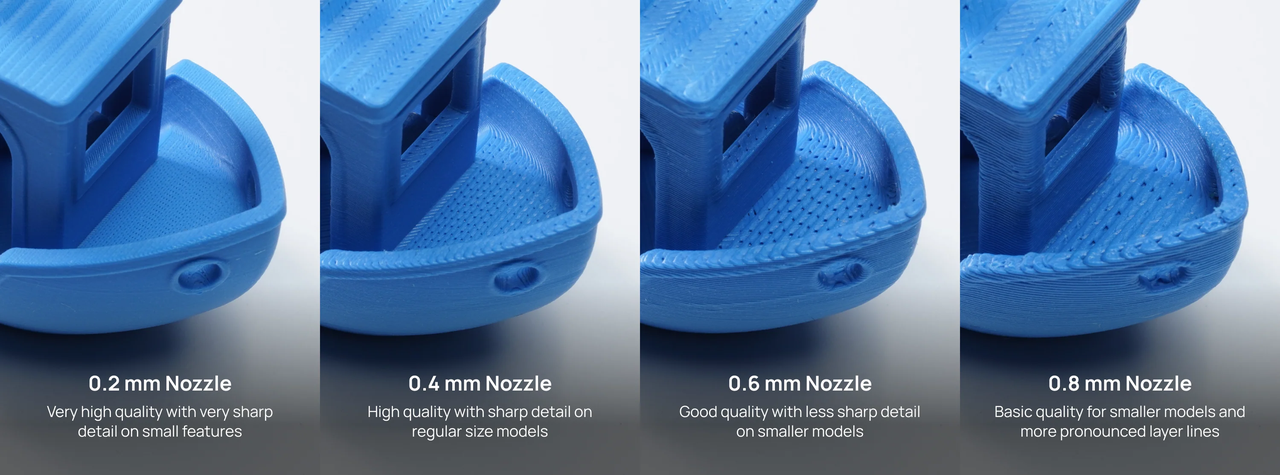

Dicho esto, las boquillas más grandes tienen compensaciones. Si bien aumentan la velocidad volumétrica y permiten capas más gruesas y piezas más fuertes, también reducen el detalle alcanzable y la terminación superficial en comparación con una boquilla más pequeña. Para proyectos donde la calidad de impresión y las características finas son más importantes que la velocidad, seguir usando una boquilla de 0,4 mm puede seguir siendo la mejor opción.
Efectos en la Calidad de Impresión
Si se excede la velocidad volumétrica máxima, pueden ocurrir varios problemas de calidad en la impresión. Es importante reconocer estos síntomas para ajustar la configuración y restaurar la calidad de impresión adecuada. Los problemas típicos incluyen problemas de precisión dimensional, subextrusión, voladizos débiles o inconsistentes, mal desempeño en puentes, variación en el brillo/brillantez de la impresión y reducción de la adhesión entre capas, lo que puede resultar en grietas o piezas frágiles.
Problemas de precisión dimensional surgen cuando se excede la velocidad volumétrica máxima, ya que el hotend simplemente no puede fundir y entregar material a la velocidad requerida. El slicer sigue indicando al cabezal que se mueva como si el material se depositara correctamente, pero la máquina se queda atrás. Esta discrepancia resulta en paredes y características más delgadas de lo previsto. Por ejemplo, una pared de 0,45 mm podría salir con 0,35 mm o menos, porque no había suficiente filamento fundido para llenar completamente el camino. Los agujeros pequeños pueden cerrarse, los puentes pueden colapsar y las tolerancias para piezas mecánicas pueden verse completamente alteradas.
El problema es que esta subextrusión es sutil, a diferencia de la mala adherencia, que se percibe al tocar la pieza, o la variación en el brillo, visible bajo luz; los errores de precisión dimensional pueden no notarse hasta intentar ensamblar la impresión o medirla con un pie de rey. Es por esto que respetar los límites de velocidad volumétrica es tan importante para piezas funcionales, especialmente aquellas con características de ajuste, encajes o tolerancias ajustadas.

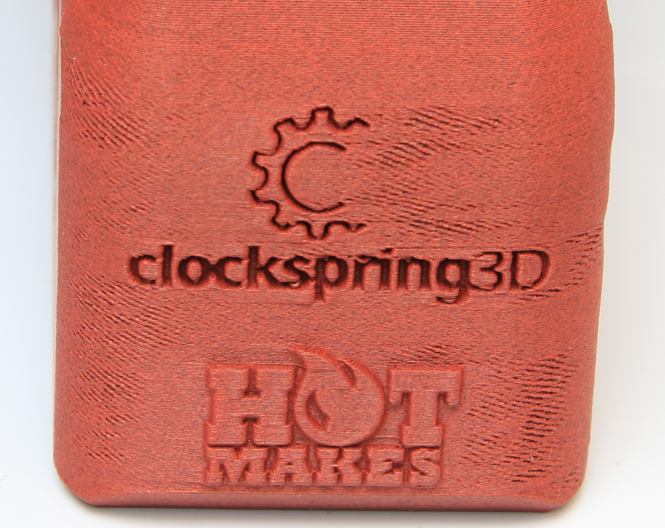

Subextrusión puede ocurrir cuando se excede la velocidad volumétrica máxima. En esta situación, el cabezal se mueve más rápido de lo que el hotend puede fundir y entregar consistentemente el filamento. Como resultado, se extruye menos material del necesario, dejando pequeños espacios en el modelo impreso. Encuentre más detalles sobre subextrusión aquí.

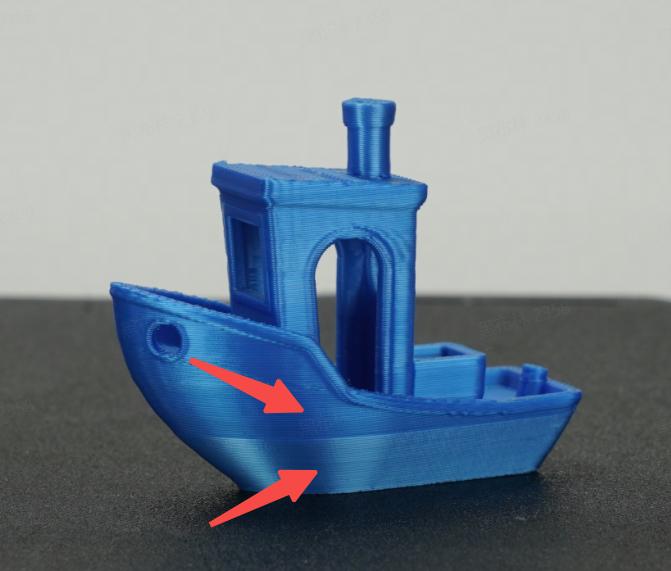

Variación en el brillo/brillantez de la impresión puede ocurrir cuando la velocidad volumétrica cambia rápidamente. Bajo estas condiciones, el filamento puede no fundirse por completo o extruirse de manera uniforme, lo que altera la forma en que la luz refleja en la superficie impresa. Esto puede crear diferencias notables en el brillo o ligeros cambios de color en el modelo, incluso cuando se usa el mismo filamento. Encuentre más detalles sobre variación en el brillo/brillantez de la impresión aquí.

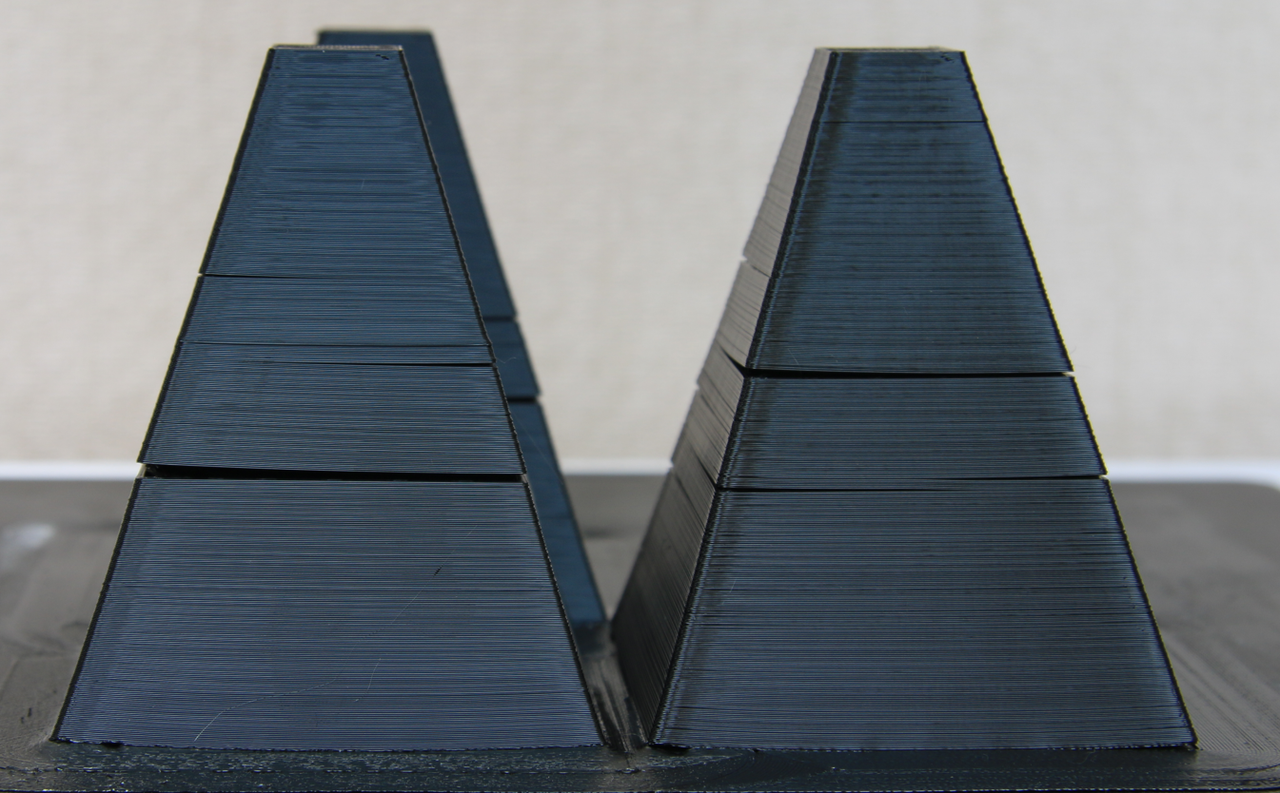

Reducción de la adhesión entre capas puede ocurrir cuando se excede la velocidad volumétrica máxima. Si el hotend no puede fundir completamente el filamento a la velocidad de flujo requerida, las líneas extruidas pueden quedar incompletas y depositarse a una temperatura más baja de la prevista. Esto resulta en una adherencia más débil entre capas, lo que puede provocar grietas o áreas frágiles en la pieza impresa, reduciendo su resistencia y durabilidad en general.
Problemas de máquina originados por exceder la velocidad volumétrica máxima
Exceder la velocidad volumétrica máxima puede causar problemas serios de extrusión. Cuando el filamento se empuja más rápido de lo que el hotend puede fundirlo, la presión en el hotend aumenta drásticamente. Esto suele provocar obstrucciones en la boquilla, ya que el filamento parcialmente fundido se solidifica y bloquea el flujo. La alta resistencia también causa desgaste excesivo en los engranajes del extrusor, que pueden morder el filamento. Con el tiempo, los propios engranajes pueden obstruirse con polvo y virutas de filamento, reduciendo su agarre y haciendo que la extrusión sea aún menos confiable. En tales situaciones, es esencial identificar la causa del problema y determinar los pasos necesarios para resolverlo. Puede encontrar más información aquí.
¿Cómo afectan los modos de velocidad a la velocidad volumétrica?
La velocidad volumétrica y los modos de velocidad están estrechamente relacionados, ya que ambos determinan cuánto material puede extruir la impresora en un tiempo dado. La velocidad volumétrica establece el límite físico de cuán rápido el hotend puede fundir y empujar el filamento, mientras que los modos de velocidad en Bambu Studio deciden con qué agresividad la impresora intenta acercarse a esos límites. Si elige un modo que empuje la impresora más allá de la velocidad volumétrica máxima del filamento, es posible que se encuentre con subextrusión, obstrucciones o mala calidad de impresión.
Es por esto que comprender la velocidad volumétrica es esencial antes de ajustar los modos de velocidad. Una vez que conozca la capacidad de extrusión de su filamento y hotend, podrá tomar una decisión informada sobre qué modo es adecuado para su proyecto.

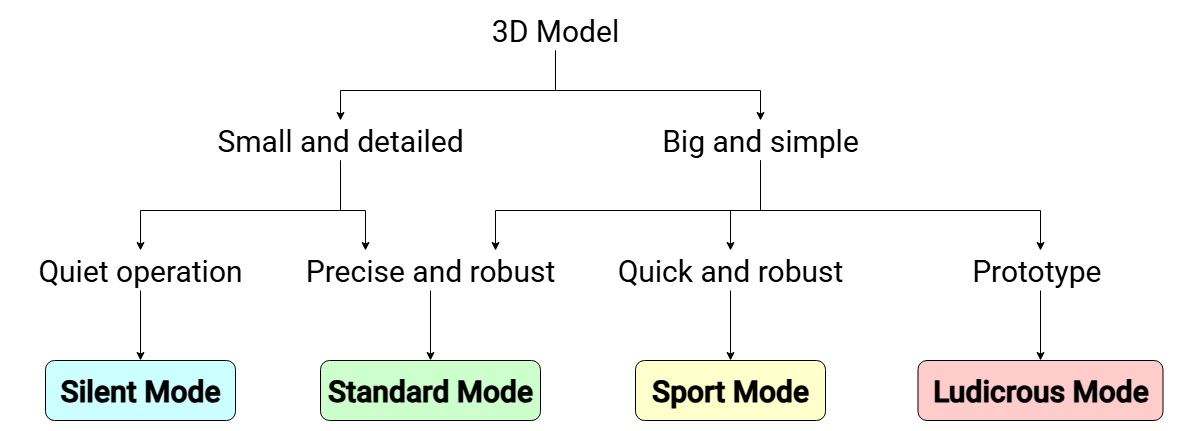

La siguiente tabla de referencia proporciona una guía general para ayudarle a decidir cuándo es apropiado cambiar de modo.
¿Cuándo usar el Modo Silencioso?
El Modo Silencioso es la elección adecuada cuando necesita que la impresora funcione lo más silenciosamente posible, como durante impresiones nocturnas o cuando la impresora está ubicada en una oficina o espacio habitable. Este modo ralentiza el movimiento del cabezal, minimizando el ruido y dando más tiempo al filamento para fundirse y adherirse. Como resultado, el Modo Silencioso no solo mantiene la máquina silenciosa, sino que también puede ofrecer una excelente calidad superficial y fuerte adhesión entre capas.
¿Cuándo usar el Modo Estándar?
El Modo Estándar es el predeterminado equilibrado para la mayoría de los trabajos de impresión. Ofrece un buen compromiso entre velocidad, calidad y fiabilidad. Si el ruido no es un problema y la pieza requiere buena precisión y resistencia, el Modo Estándar suele ser la elección más segura. Este modo mantiene las velocidades, refrigeración y configuraciones de extrusión recomendadas, preajustadas en Bambu Studio para cada material, asegurando una calidad de impresión consistente en una amplia gama de modelos.
¿Cuándo usar el Modo Deportivo?
El Modo Deportivo está diseñado para situaciones en las que se desean tiempos de impresión más rápidos, pero la calidad y funcionalidad de la pieza aún importan. Es especialmente útil para piezas utilitarias, prototipos o modelos donde el acabado superficial no es crítico, pero la pieza debe permanecer funcionalmente sólida. El Modo Deportivo aumenta la velocidad de impresión manteniéndose dentro de límites seguros para la extrusión y refrigeración, siendo una buena opción cuando desea ahorrar tiempo pero aún necesita fiabilidad funcional.
¿Cuándo usar el Modo Ludicrous?
El Modo Ludicrous prioriza la velocidad por encima de todo. Está destinado a modelos muy simples o prototipos donde el objetivo principal es producir una pieza lo más rápido posible. En este modo, la máquina funciona a velocidad máxima, lo que puede causar imperfecciones superficiales, detalles menos precisos o menor adhesión entre capas. Debido a esto, el Modo Ludicrous debe reservarse para piezas donde la apariencia y resistencia no son importantes, como impresiones preliminares o piezas de prueba rápidas.
Velocidad Volumétrica Adaptativa
Materiales compatibles
TPU 85A; TPU 90A
Modelos compatibles
H2S
En comparación con el modelo H2D, el H2S presenta una estructura de extrusión mejorada que maneja mejor el TPU 90A/85A y evita el deslizamiento, permitiendo velocidades de impresión más altas. Su tasa máxima de flujo volumétrico aumenta de 2,8 mm³/s a 5,6 mm³/s.
Sin embargo, en escenarios de impresión con ancho de línea bajo y altura de capa baja (comúnmente encontrados en modelos de zapatos, especialmente en áreas de relleno de plantillas), la tasa de flujo aumentada puede hacer que la velocidad lineal aumente significativamente —a veces excediendo 200 mm/s— provocando problemas de subextrusión.
💡 Principio de optimización Para abordar esto, probamos materiales TPU con diversas combinaciones de ancho de línea y altura de capa para determinar un rango óptimo de flujo volumétrico. Cuando se detectan condiciones de ancho de línea bajo y altura de capa baja, el sistema reducirá automáticamente la tasa de flujo volumétrico de manera adecuada, manteniendo la velocidad lineal del TPU 90A alrededor de 70 mm/s.
Además, se utiliza un modelo de interpolación ajustable para adaptar parámetros según el ancho de línea y altura de capa, asegurando un mejor desempeño de extrusión y mayor calidad de impresión al imprimir modelos TPU con detalles finos.
Cómo activar

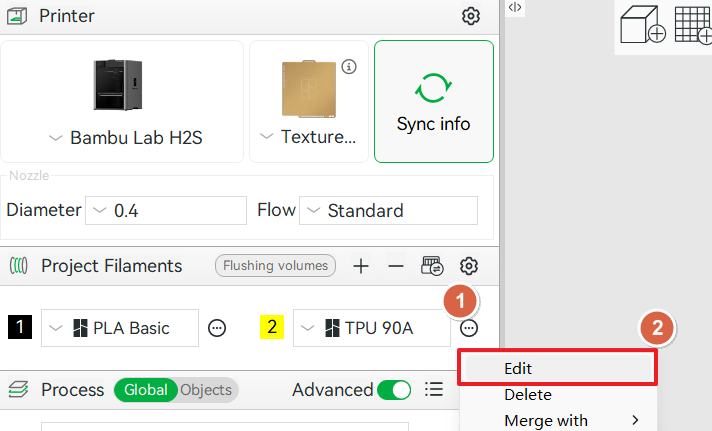

Al usar la impresora H2S con filamento TPU 90A/85A, haga clic en el ícono circular junto al filamento y seleccione Editar.

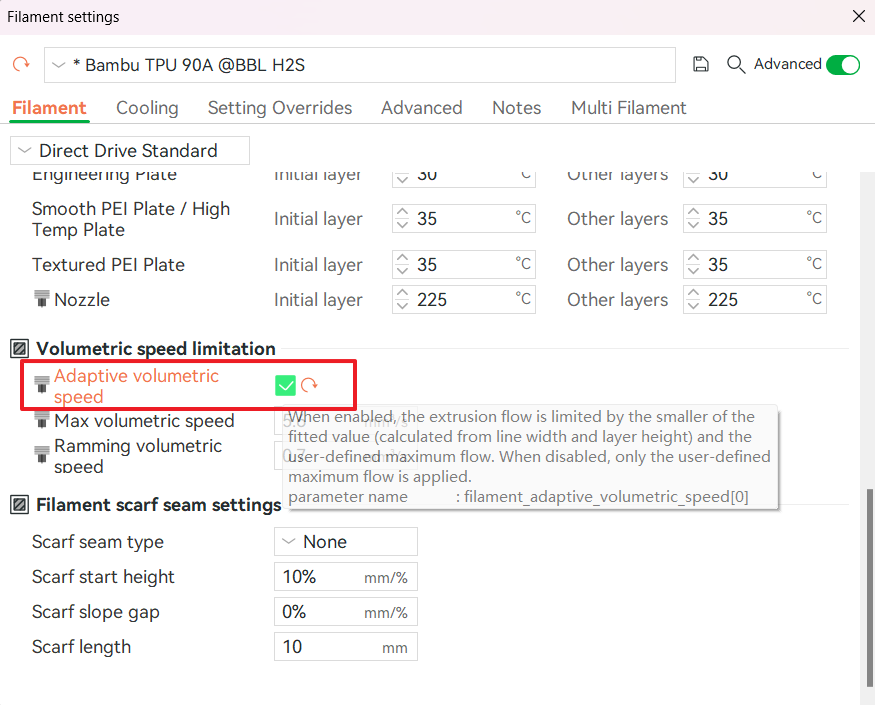

En la lista Filamento, en Límite de velocidad volumétrica, marque Velocidad volumétrica adaptativa.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
