Introducción al ancho de línea
¿Qué es el ancho de línea?

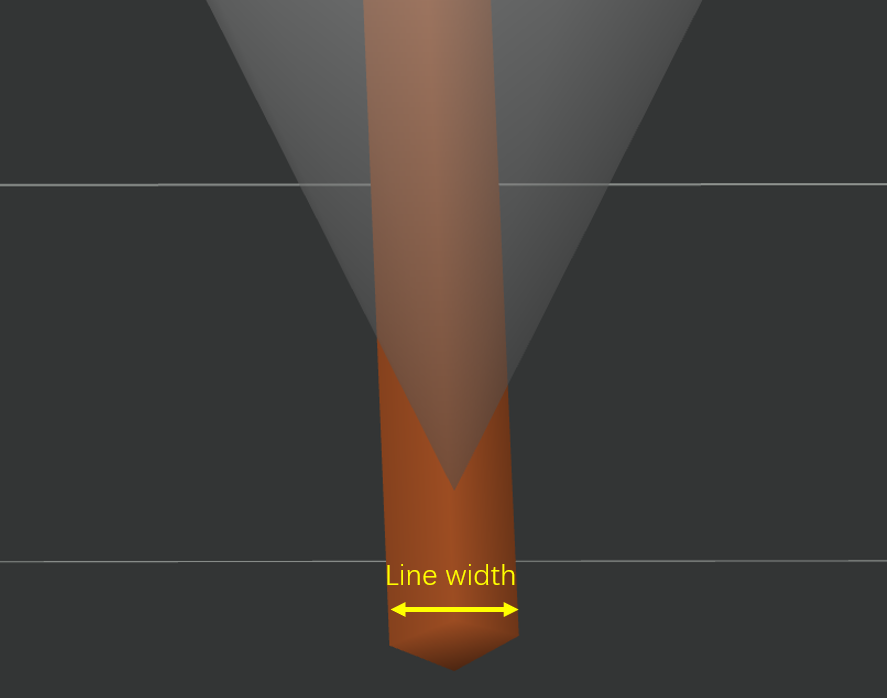

El ancho de línea se refiere al ancho de un único filamento fundido extruido por la boquilla durante la impresión. Por lo general, el ancho del material extruido es casi igual al diámetro de la boquilla.
El ancho del material extruido por la boquilla está determinado por el diámetro de la boquilla, es decir, cuán ancha es la boquilla y cuán ancho puede ser el material extruido. Si desea que el ancho de línea sea mayor o menor que el diámetro de la boquilla, debe controlar el flujo de extrusión. Dado que el diámetro de la boquilla es fijo, el ancho de línea configurado y el diámetro de la boquilla suelen ser cercanos; si la diferencia entre el ancho de línea y el diámetro de la boquilla es demasiado grande, no se logrará una buena calidad de impresión.
Para diversos diámetros de boquillas, generalmente se recomienda no modificar el ancho de línea predeterminado. Si desea modificarlo, se recomienda establecer el rango de ancho de línea entre 0.75 diámetro de la boquilla ~ 1.5 diámetro de la boquilla.**
Cómo controlar el ancho de línea
Durante el movimiento de la boquilla, la impresora puede aumentar o disminuir la tasa de flujo del filamento extruido para ajustar el ancho de línea, es decir, ajustar la relación entre la tasa de flujo de extrusión/velocidad de movimiento del cabezal. Cuando la velocidad de movimiento de la boquilla permanece constante, reducir la tasa de flujo de extrusión (flujo de extrusión por unidad de tiempo) hará que la línea sea un poco más delgada. Al aumentar la tasa de flujo de extrusión, debido al aumento de la cantidad de filamento extruido, el filamento adicional se aplanará por la boquilla, formando una línea más ancha que el diámetro interno de la boquilla.
Debe tenerse en cuenta que el ancho de línea máximo que se puede extruir y aplanar no excederá el diámetro externo de la boquilla. Generalmente, recomendamos no modificar el ancho de línea predeterminado. Si desea modificarlo, se recomienda establecer el rango de ancho de línea entre 0.75 diámetro de la boquilla ~ 1.5 diámetro de la boquilla.**

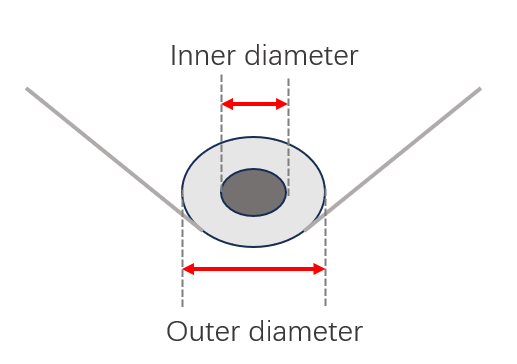

El diámetro de la boquilla que generalmente mencionamos se refiere al "diámetro interno" de la boquilla, es decir, el canal por el que se extruye el filamento, como se muestra en la siguiente figura:
Ejemplos de efectos de impresión con diferentes anchos de línea

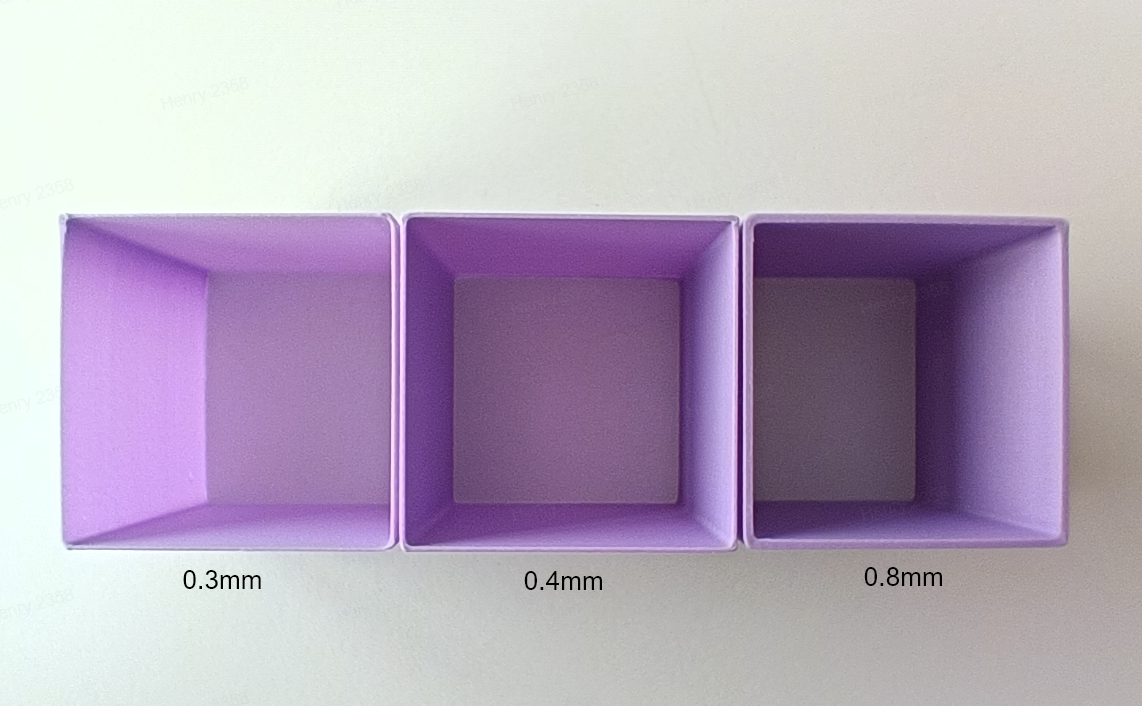

A continuación se presenta la comparación del efecto de diferentes anchos de línea en la pared exterior con una boquilla de 0.4 mm:
Límites en la configuración del ancho de línea
La boquilla solo puede controlar el ancho de línea cuando el filamento se extruye en la capa anterior o en la cama caliente. Si se extruye en el aire libre, como el material no puede aplanarse, la forma resultante siempre será circular (como se muestra en la figura a continuación), por lo que no se puede configurar el ancho de línea para los puentes y paredes en voladizo. Puede consultar ajustes de puente.
Sección transversal de la línea extruida

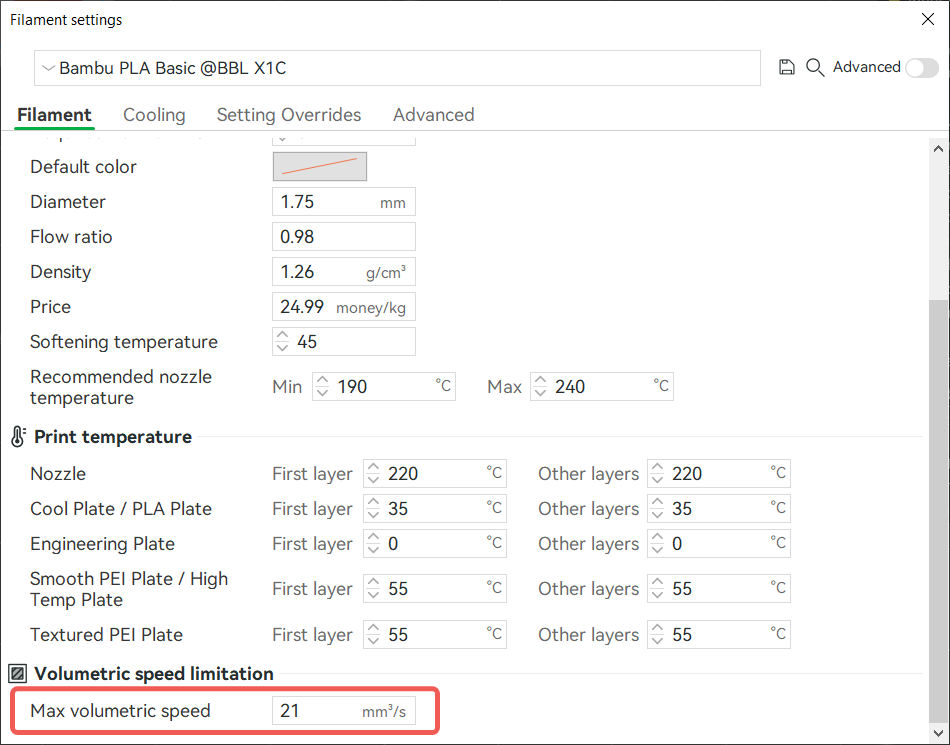

Debido a la limitación de la capacidad de calentamiento del hotend, la impresora tiene un límite máximo de velocidad volumétrica para diversos filamentos, es decir, un límite en la tasa máxima de flujo que se puede extruir por unidad de tiempo. Velocidad volumétrica máxima = Área de sección transversal de la línea extruida * Velocidad máxima de impresión.

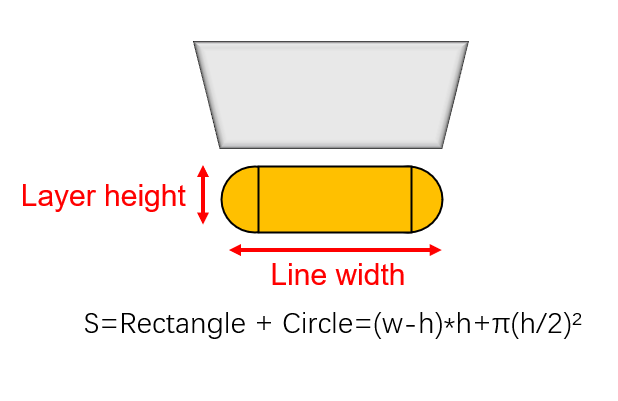

Para el cálculo de la forma y el área de sección transversal de las líneas extruidas, asumimos que la forma de sección transversal del material extruido es un rectángulo con extremos semicirculares, como se muestra en la figura a continuación (aquí nos referimos a Slic3r)：
Configuración del ancho de línea

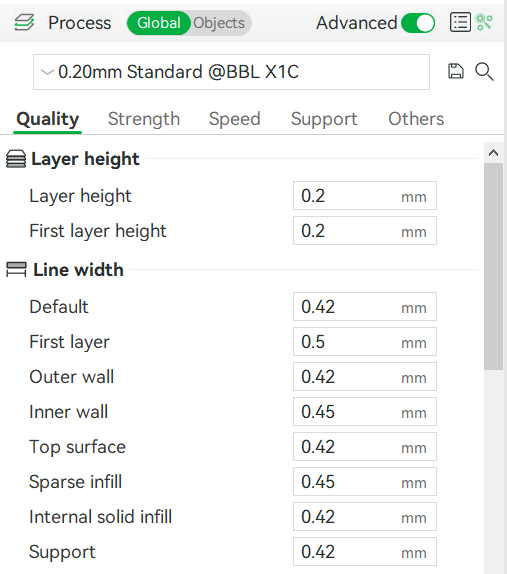

En Bambu Studio, puede configurar el ancho de línea para cada tipo de línea en Proceso - Calidad - Ancho de línea.
Predeterminado
Si el ancho de línea de otros tipos de líneas se configura en 0, se utiliza el ancho de línea predeterminado.

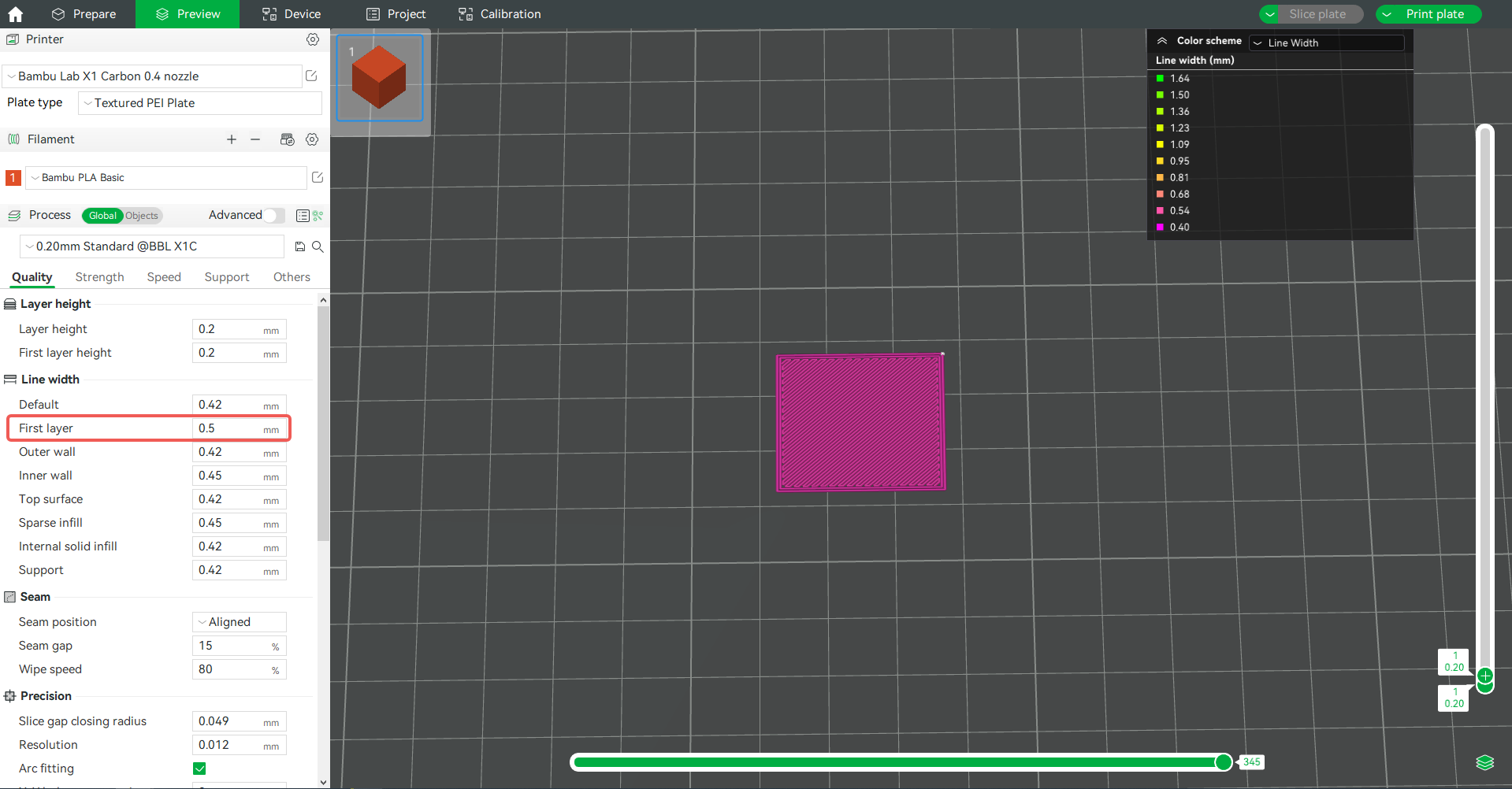

Capa inferior
Configure el ancho de línea de la capa inferior. Si entra en conflicto con el ancho de línea de otros tipos de líneas, se utilizará el ancho de línea de la capa inferior. El ancho de línea predeterminado de la capa inferior suele ser más ancho porque aumentar adecuadamente la relación entre el ancho de línea/altura de capa de la capa inferior mejora la adherencia y aumenta la tasa de éxito de impresión.
Pared exterior

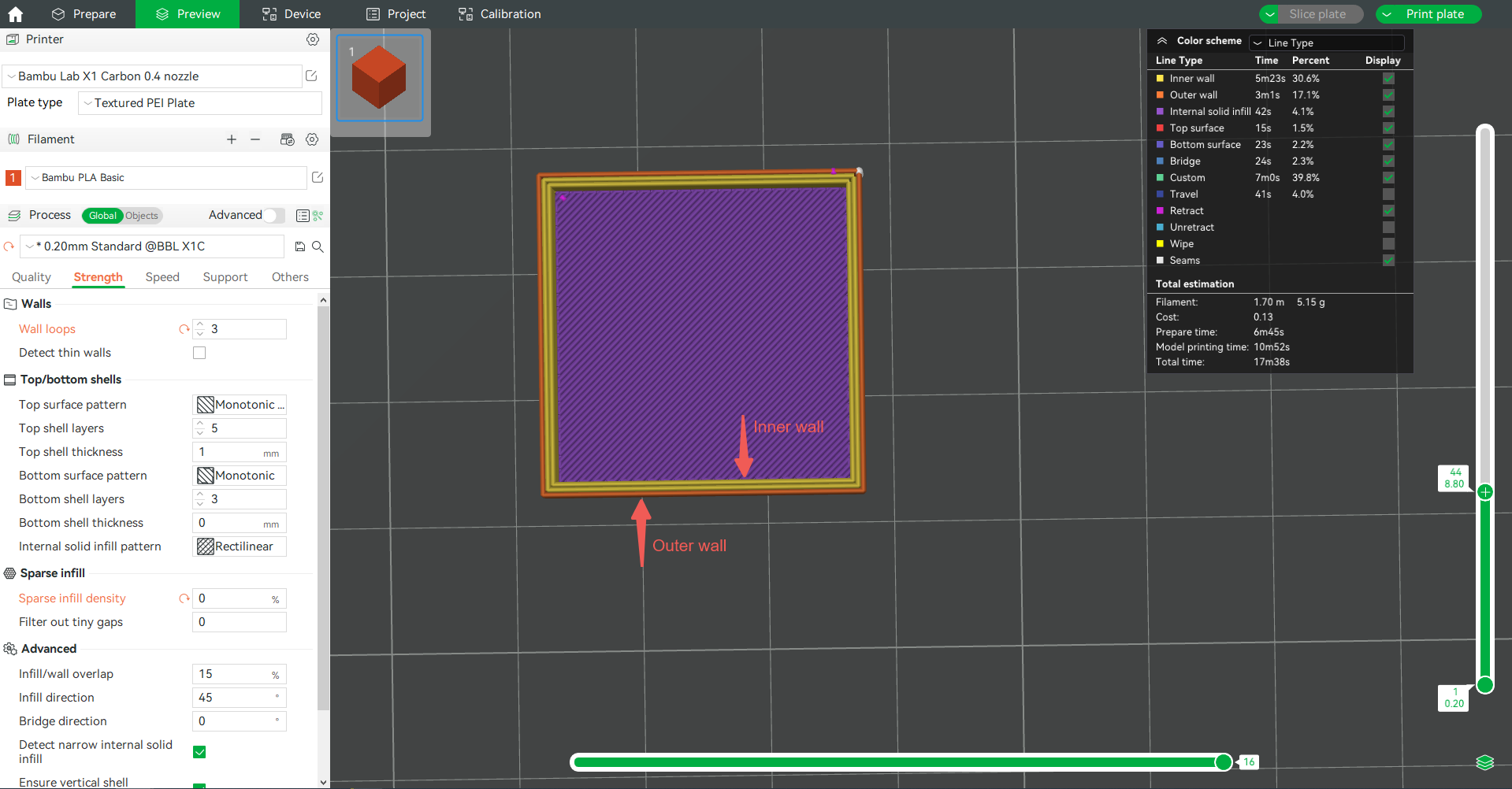

Configure el ancho de línea de la pared exterior. La pared exterior más externa del modelo es la pared exterior.
Pared interior
Configure el ancho de línea de todas las paredes interiores. Cuando configura múltiples bucles de pared, excepto la pared exterior, los demás bucles de pared son paredes interiores.

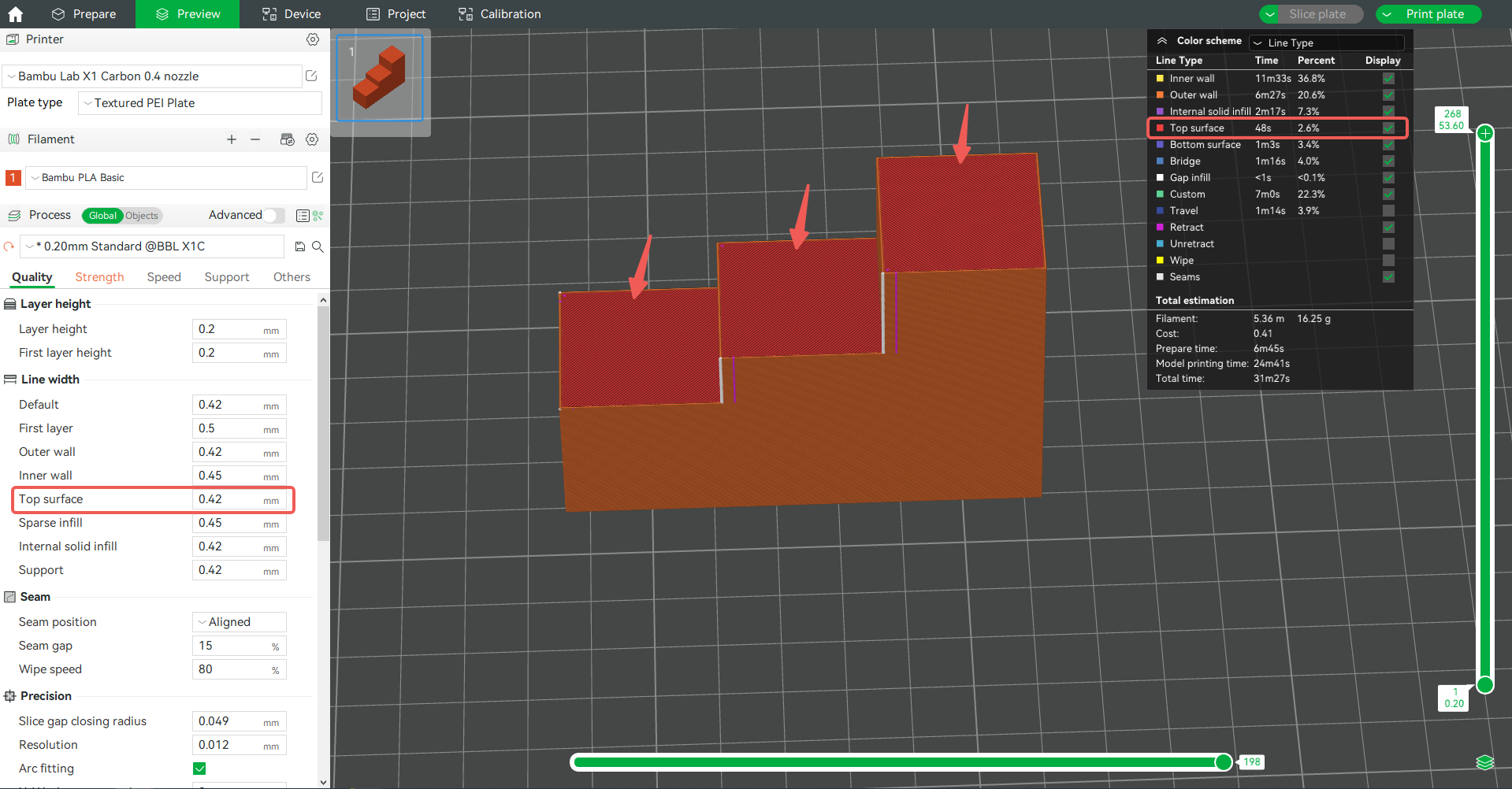

Capa superior
Configure el ancho de línea de la superficie superior del modelo. La capa superior se refiere a la superficie superior del modelo, como se muestra en la figura a continuación:
Llenado disperso

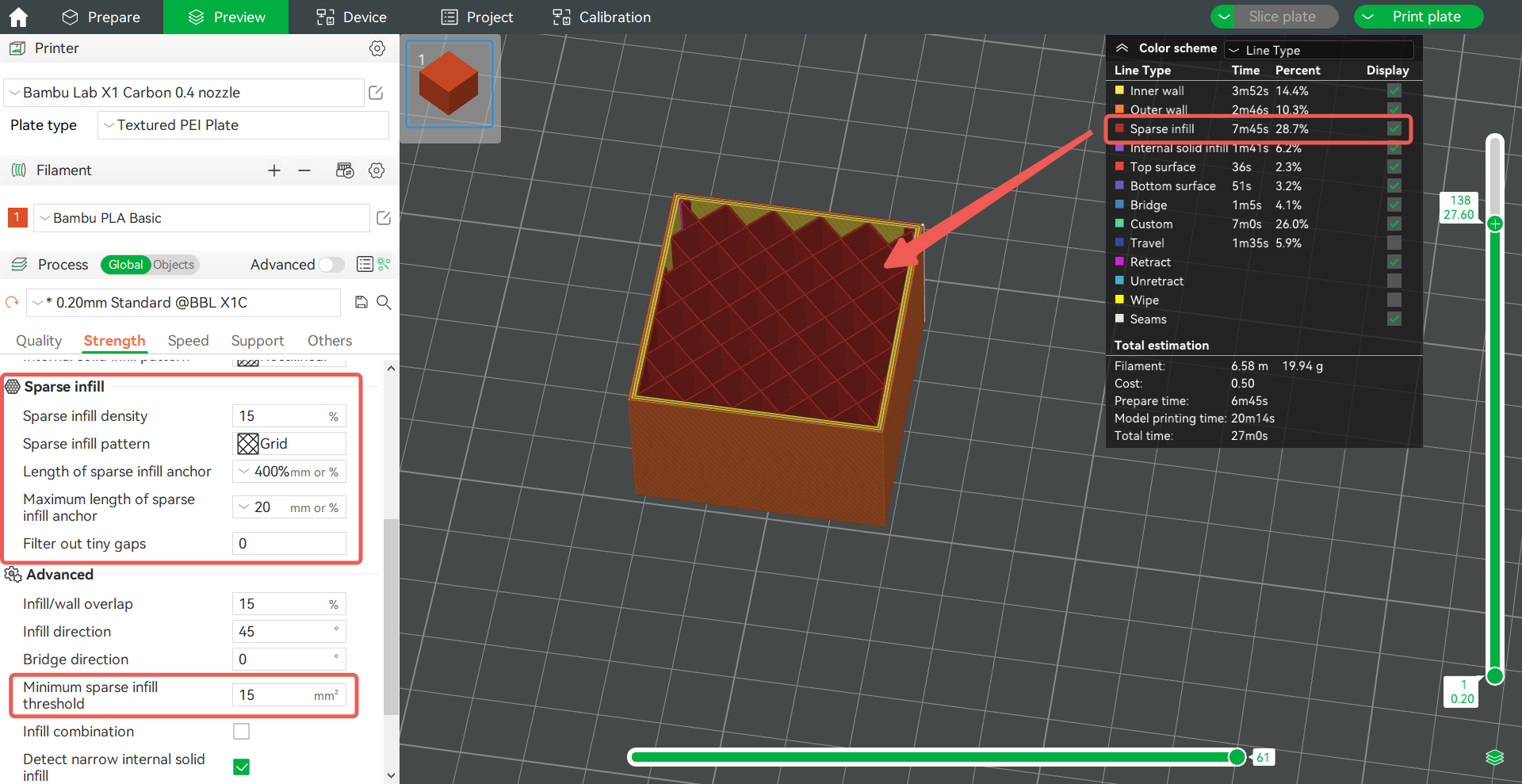

El ancho de línea de todo el llenado disperso. Además de la capa superior y la capa inferior, cualquier área de llenado mayor que el "Umbral mínimo de llenado disperso" en otras capas pertenece al llenado disperso.

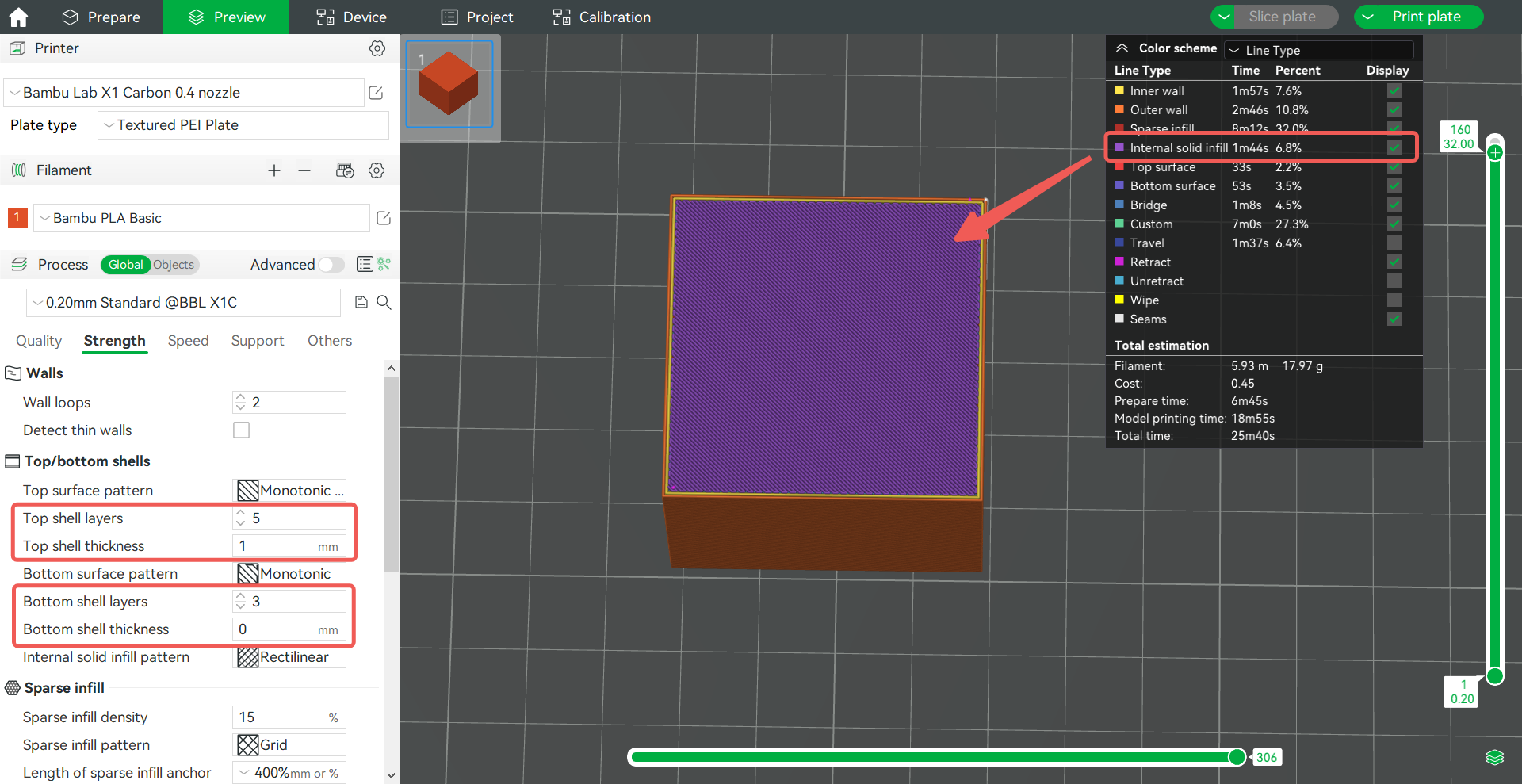

Llenado sólido interno
Configure el ancho de línea del llenado sólido interno. Cuando configura más de 1 capa inferior o superior, excepto las capas inferior y superior, las demás capas inferiores/superiores pertenecen al llenado sólido interno. Además, las áreas de llenado disperso más pequeñas que el “Umbral mínimo de llenado disperso” serán reemplazadas por llenado sólido interno.

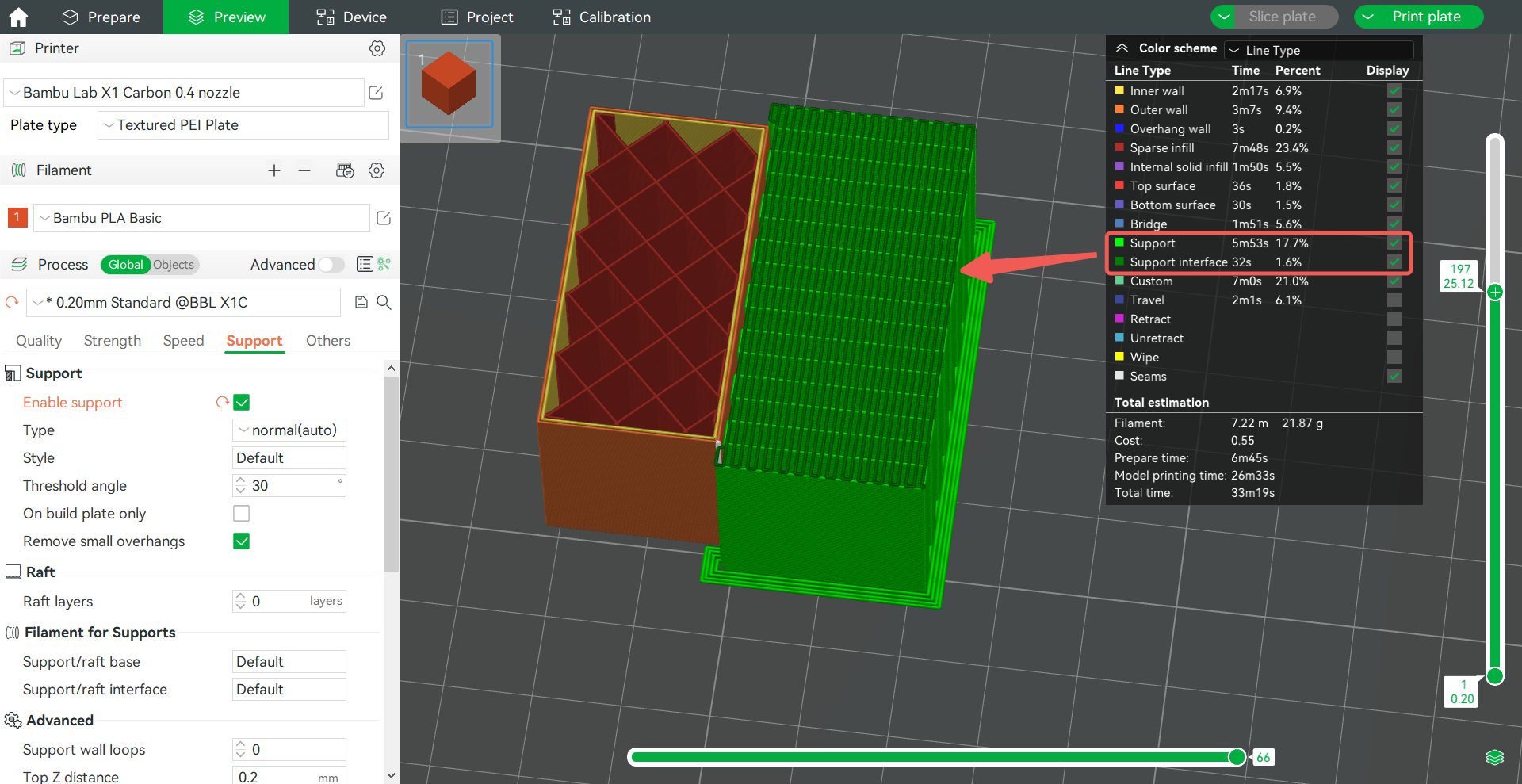

Soporte
Configure el ancho de línea del soporte y la interfaz de soporte. Puede consultar esta wiki para detalles sobre soporte e interfaz de soporte: Soporte | Bambu Lab Wiki
