Definición de altura de capa

La altura de capa se refiere a la altura de cada capa en el modelo de impresión 3D. Durante la impresión 3D FDM, el modelo se construye capa por capa, y también consideramos la altura de capa como la resolución vertical del modelo, es decir, cuanto menor sea la altura de capa, mayor será la finura del modelo.

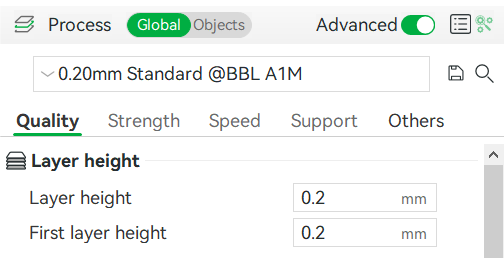

En Bambu Studio, puedes configurar los parámetros de altura de capa en Proceso - Calidad - Altura de capa.

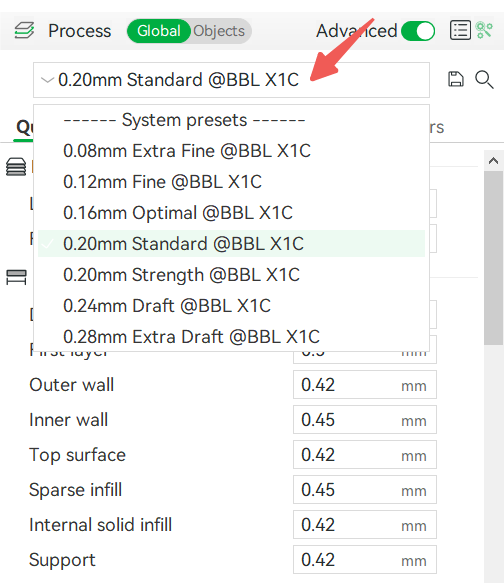

También puedes seleccionar directamente presets de altura de capa en Proceso. Bambu Studio cuenta con varios presets de altura de capa para diferentes diámetros de boquillas en impresoras de la serie Bambu:

La altura de la primera capa significa la altura de la primera capa impresa, que es la distancia entre la boquilla y la placa de impresión. Una altura de la primera capa adecuada garantiza la adherencia de la primera capa impresa, lo que resulta en una mejor calidad de la primera capa y, por ende, mejora la tasa de éxito de la impresión. En los Presets del Sistema de Bambu Studio, se establecen alturas fijas de la primera capa para diversos perfiles de altura de capa de diferentes diámetros de boquillas, es decir, la altura de la primera capa = diámetro de la boquilla × 50%. Por ejemplo, para una impresora con boquilla de 0.4 mm, la altura de la primera capa predeterminada es de 0.2 mm.

Esquema de impresión de la primera capa

Efecto de la altura de capa

La altura de capa afecta la finura de la superficie del modelo y el tiempo de impresión. Cuanto menor sea la altura de capa, menos evidentes serán los patrones intercapa en la superficie del modelo, aunque el tiempo de impresión será relativamente mayor. Dado que la altura del modelo es fija, cuanto menor sea la altura de una capa individual, más capas se requerirán y el tiempo de impresión será más largo. A continuación se muestra un ejemplo de impresión del modelo Glowing Ghosts (de James ThePrinter):

Rango ajustable de altura de capa

En impresión 3D, solo al configurar el valor de altura de capa dentro de un rango razonable se logra una mejor calidad de impresión. Si la altura de capa es demasiado alta o baja, puede provocar problemas de calidad. En general, el rango razonable de altura de capa debe ser del 20% al 70% del diámetro de la boquilla. Por ejemplo, para una boquilla de diámetro 0.4 mm, la altura de capa de impresión adecuada está entre 0.08 mm y 0.28 mm. En Configuración de la impresora - Extrusor, también puedes ver el límite del rango de altura de capa para la boquilla actual:

Límite de altura de capa

Cuando se configura una altura de capa relativamente alta, la tasa de extrusión es relativamente grande, y se requiere una velocidad de impresión más lenta para que el hotend funda completamente el filamento extruido. Diferentes velocidades de impresión predeterminadas también se configuran en los diferentes presets de altura de Bambu Studio, como se muestra a continuación:

Lógica de redondeo de capas

Cuando la altura del modelo no puede dividirse uniformemente por la altura de capa, se utiliza un algoritmo de redondeo durante el slicing para confirmar el número de capas requeridas para el modelo de impresión. Bambu Studio rebanada el modelo 3D capa por capa. Al rebanar la capa superior, determina si redondear hacia arriba o hacia abajo según la altura Z central de la línea superior en comparación con la altura real del modelo. Cuando la altura del modelo > la altura Z central de la línea superior, entonces existe la capa superior. Si la altura del modelo ≤ la altura Z central de la línea superior del modelo, entonces esa capa no existe y se toma la capa anterior como la capa superior del modelo.

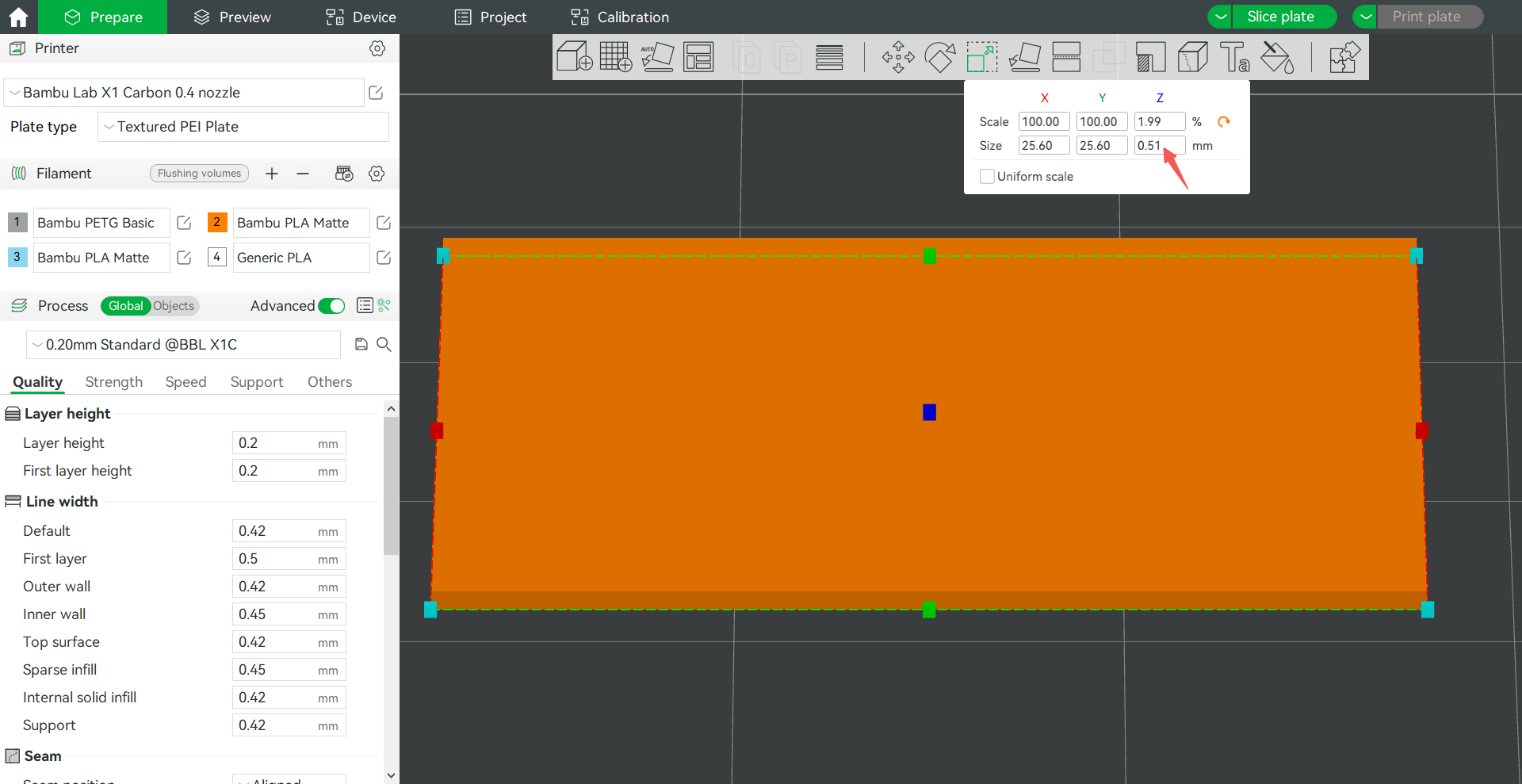

A continuación se presenta un ejemplo. Resultados de rebanado con altura de capa de 0.2 mm y alturas de modelo de 0.5 mm y 0.51 mm, respectivamente.

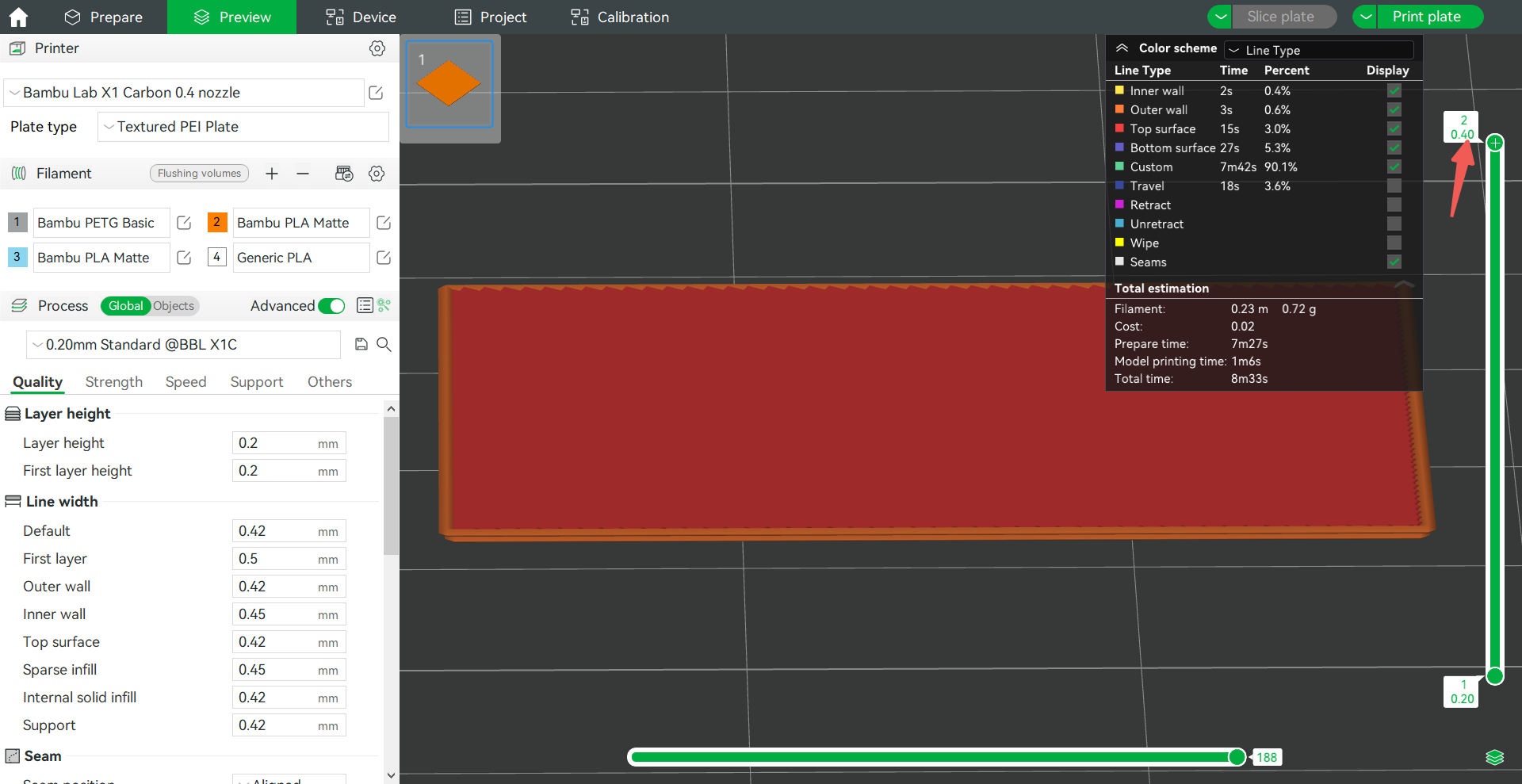

Cuando la altura del modelo es de 0.5 mm, la altura de las primeras dos capas es de 0.4 mm, y la altura Z central de la tercera capa es de 0.5 mm (0.2 + 0.2 + 0.1) = altura del modelo 0.5 mm, por lo que la tercera capa no existe y solo hay 2 capas después del rebanado.

Cuando la altura del modelo es de 0.51 mm, la altura Z central de la tercera capa es de 0.5 mm < altura del modelo 0.51 mm, por lo que la tercera capa existe y habrá tres capas después del rebanado.

Altura Z precisa

En el proceso de redondeo de capas, debido a la altura de capa fija, cuando la altura de capa no puede dividirse uniformemente por la altura del objeto, el objeto rebanado puede tener una diferencia de altura con respecto a la altura original. En la versión 1.9 de Bambu Studio, se introdujo la función altura Z precisa, que permite obtener alturas de objeto precisas después del rebanado. La lógica de esta función es ajustar finamente la altura de las últimas 5 capas para garantizar que la altura de la última capa coincida con el valor real.

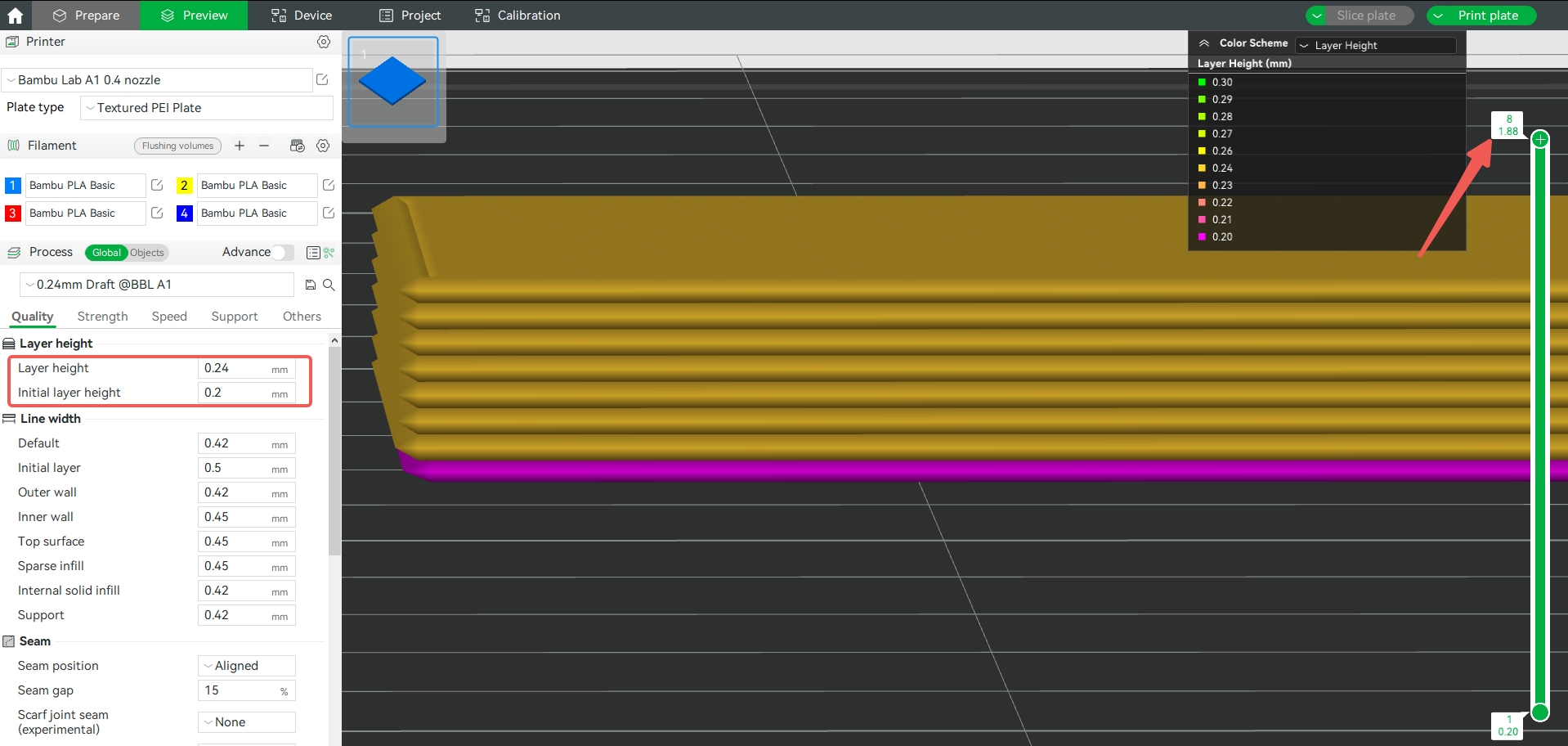

A continuación se presenta un ejemplo. Un cubo con 2 mm de altura, configurando el preset de altura de capa 0.24 mm y altura de la primera capa 0.2 mm. Si no se habilita la altura Z precisa, según el algoritmo de redondeo de capas anterior, la altura de capa después del rebanado es de 0.2 + 0.24 × 7 = 1.88 mm, un total de 8 capas.

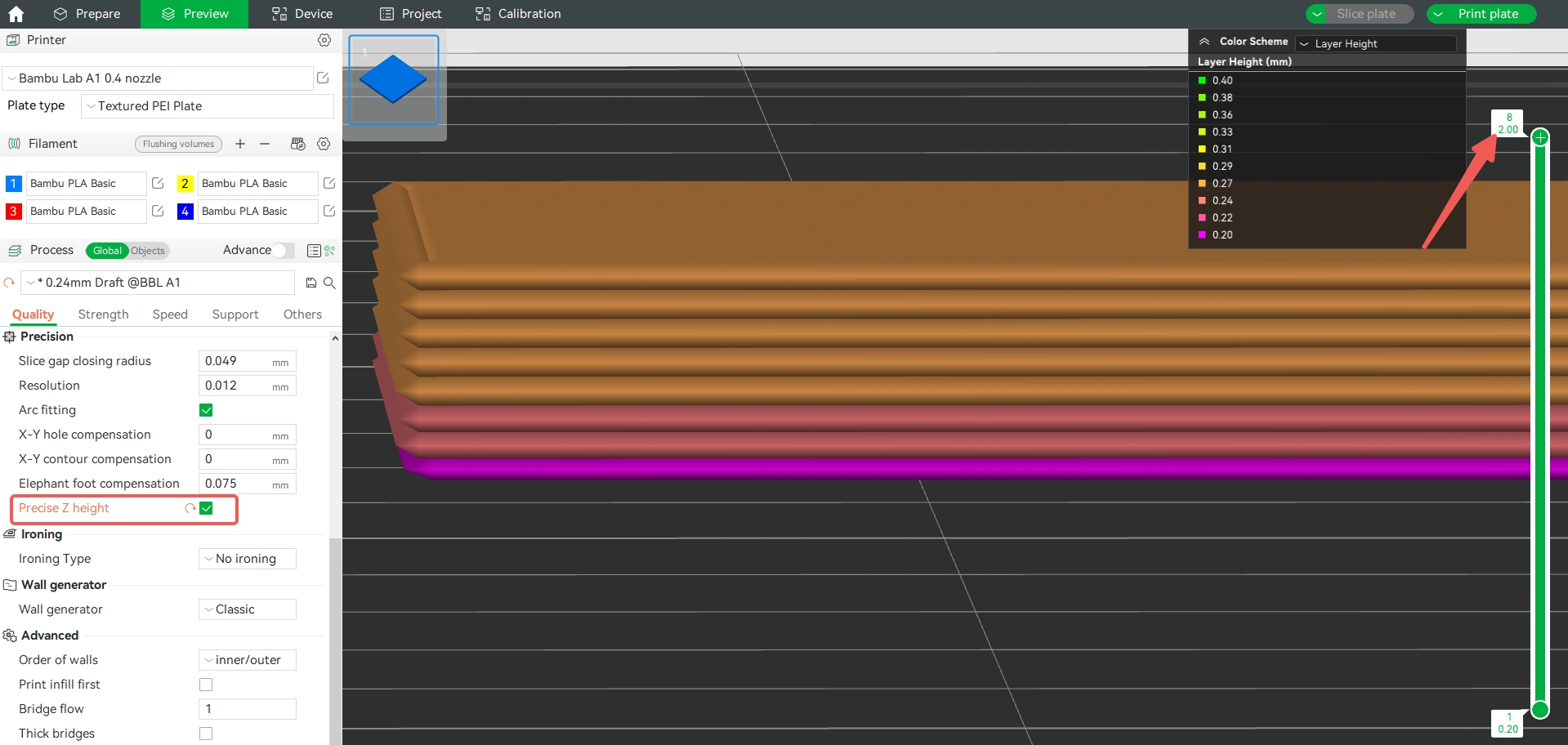

Después de habilitar la altura Z precisa, se aumenta la altura promedio de las últimas cinco capas, de manera que la altura del objeto rebanado final coincida con la altura esperada, que es de 2 mm.

Nota: Esta función no surtirá efecto cuando el número de capas del objeto modelo sea menor a 6. Además, si durante el ajuste fino de las últimas 5 capas se requiere exceder el límite de altura de capa para lograr la altura del objeto esperada, entonces esta función no surtirá efecto.

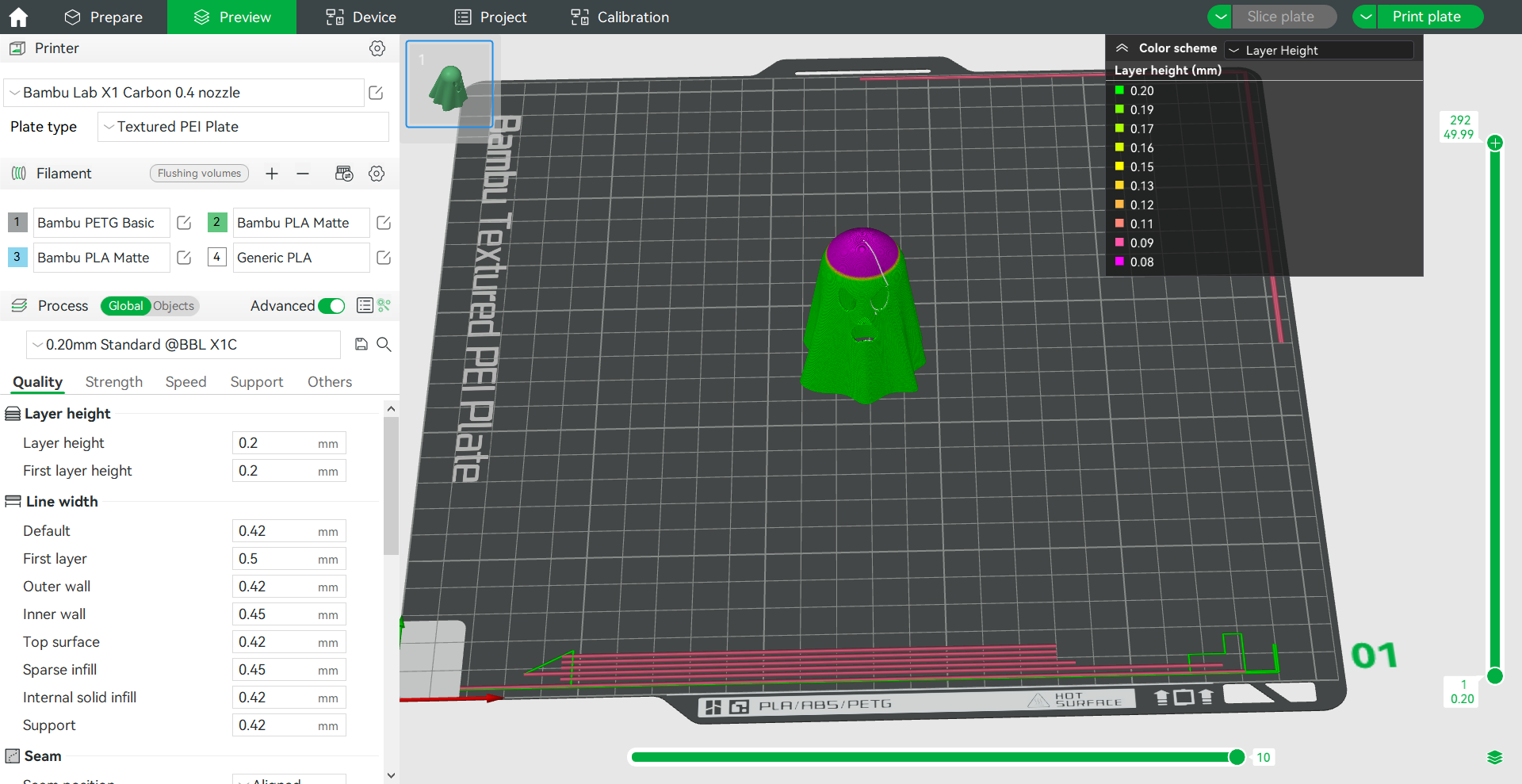

Altura de capa variable

Como se mencionó anteriormente, la superficie del modelo impreso con una altura más baja es más fina, pero el tiempo de impresión es más largo. Para algunos modelos, solo queremos configurar una altura más baja en algunas áreas. En este caso, puedes utilizar la función de altura de capa variable para configurar diferentes alturas para distintas partes del modelo. Esto no solo garantiza la calidad de impresión, sino que también ahorra el tiempo de impresión en la mayor medida posible. Consulta la wiki para obtener detalles: Altura de capa variable | Bambu Lab Wiki
