Prefacio
Durante el procesamiento láser, se genera humo. La bomba de aire láser proporciona flujo de aire de alta presión cuando el láser está en funcionamiento, utilizado para eliminar el humo y el polvo producidos durante el proceso de corte. Esto no solo evita que los bordes de corte de los materiales se oscurezcan por el humo y reduce el riesgo de incendio, sino que también protege la lente del cabezal láser de la contaminación por humo y polvo. Cuando se usa junto con el Ventilador de Exhaución Automático, la Compuerta de Cambio de Filtro, el Ventilador de Exhaución de la Cámara, la Rejilla de Exhaución Automática, el adaptador de tubo de escape y el tubo de escape, el humo generado por el corte láser será expulsado de la cámara de la impresora a través del ventilador de escape de la impresora. Para obtener más guías de instalación del tubo de escape, consulte el documento correspondiente. Guía de Instalación del Módulo Láser (Tomando el Módulo Láser de 10W como Ejemplo)
Aunque la mayoría del humo se expulsa a través del tubo de escape, parte del humo permanecerá dentro de la cámara. Por lo tanto, si se usa un módulo láser, la contaminación interna de la impresora será más severa que cuando solo se usa la función de impresión, requiriendo mantenimiento más frecuente.
Si las paredes internas alrededor de la cámara no se limpian durante mucho tiempo, se acumulará fácilmente suciedad, y los accesorios en la puerta frontal y los paneles laterales podrían afectar la visibilidad. Por lo tanto, también es necesario limpiar periódicamente estas áreas con alcohol y tela no tejida. Al mismo tiempo, componentes como el conducto de aire del ventilador de enfriamiento en el Cabezal, el Bloqueador de Flujo y su soporte magnético deben limpiarse periódicamente. Además, las Guías Lineales del eje X, las Varillas Lineales de los ejes Y y Z y los Husillos también necesitan limpiarse periódicamente con alcohol y tela no tejida. Es particularmente importante destacar que, después de limpiar los componentes metálicos con alcohol, se recomienda reponer Aceite Lubricante (para Guías Lineales y Varillas Lineales) o Grasa Lubricante (para Husillos).
Para garantizar el funcionamiento normal de diversas funciones de detección visual e inteligente de sensores, es muy importante limpiar periódicamente las superficies de las lentes de las cámaras y los Sensores de Llama. Se recomienda limpiar las lentes con alcohol y tela no tejida, y al mismo tiempo limpiar las marcas de llave láser, marcas de hotend, placas de impresión, marcas de base láser, así como los bloques de límite de paralelogramo en el interior de la cama caliente para evitar desenfoque de imágenes o errores de reconocimiento de marcas. Al limpiar la cámara, aplicar una pequeña cantidad de alcohol en la tela no tejida y exprimirla ligeramente antes de limpiar para evitar que el alcohol se filtre en el interior de la carcasa plástica. Para una introducción a la función de detección inteligente, consulte el documento correspondiente Introducción a la Detección Inteligente H2D
Además, los componentes relacionados con el intercambio de aire entre la cámara y el exterior están propensos a acumular polvo. Se recomienda limpiar periódicamente el polvo acumulado con un cepillo de limpieza. La cubierta del filtro y la Rejilla de Exhaución en la parte posterior también se pueden quitar para limpiar, asegurando el funcionamiento normal del equipo y prolongando su vida útil.
Frecuencia de Mantenimiento
El H2S puede evaluar el nivel de contaminación de la impresora según el tipo de tarea y la duración de la tarea, proporcionando recordatorios correspondientes de limpieza y mantenimiento. Es imperativo mantener y limpiar el Módulo Láser y diversos componentes de la impresora según lo requerido. El incumplimiento de limpiarlos a tiempo puede causar daños en el equipo y representar riesgos de seguridad.
Para la guía de mantenimiento del Módulo Láser, consulte Recomendaciones de Mantenimiento Regular del Módulo Láser de 10W
Si solo se usa la función de impresión 3D, la frecuencia de mantenimiento de cada componente es la siguiente:

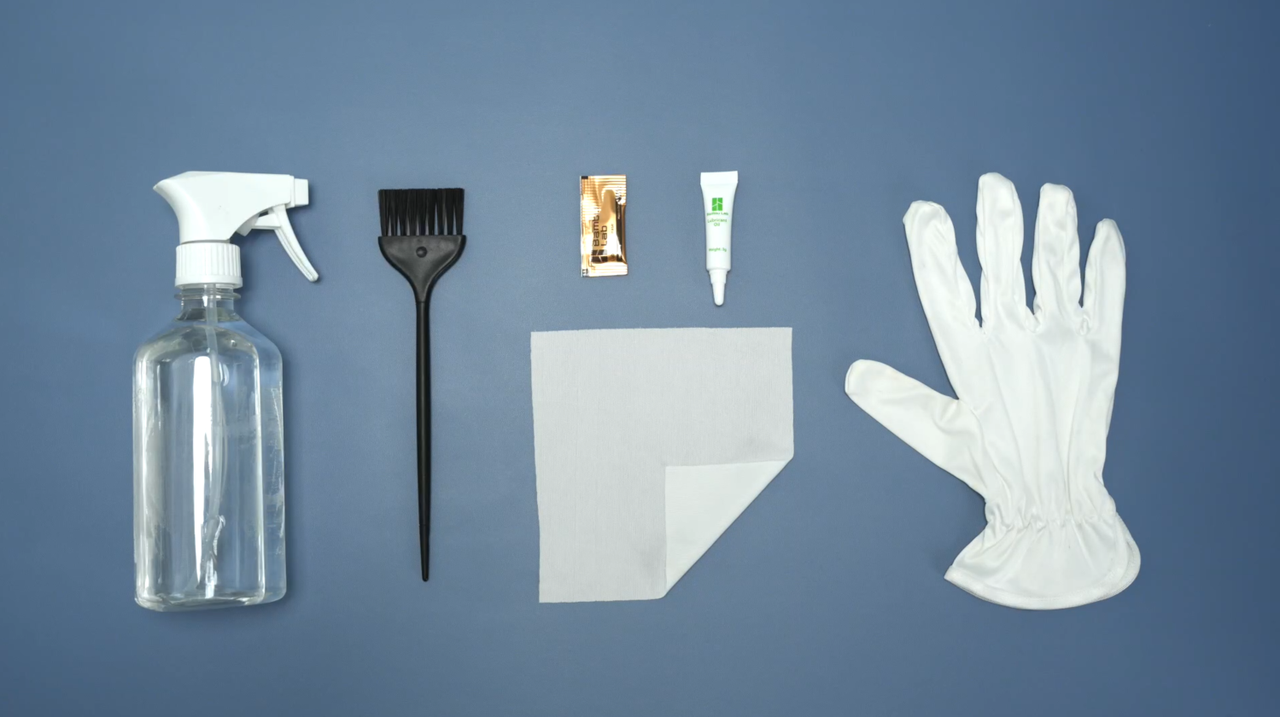

Materiales Necesarios para la Limpieza
- Alcohol
- Cepillo de Limpieza
- Aceite Lubricante y Grasa Lubricante (la Grasa Lubricante está disponible en versiones en botella y en bolsa, dependiendo de la versión recibida)
- Tela no tejida u otra tela de limpieza libre de pelusa
- Guantes
Instrucciones de Limpieza
Durante el proceso de mantenimiento anterior, se recomienda usar una pequeña cantidad de alcohol (etanol al 75% o alcohol isopropílico al 70%) y tela no tejida para limpiar las superficies de cámaras, metales y plásticos. Para partes especiales como la cubierta del filtro, rejillas, aspas de ventilador y disipadores de calor, se recomienda usar un cepillo de limpieza.
Después de usar limpiadores líquidos, exprimir adecuadamente la tela no tejida antes de limpiar. Al mismo tiempo, se recomienda fuertemente aumentar la frecuencia de limpieza para evitar que las manchas de aceite se sequen, lo que dificultaría su eliminación.
Si la contaminación es severa, se pueden usar limpiadores de manchas de aceite como Mr. Muscle para una limpieza profunda.
Instrucciones de Mantenimiento y Reemplazo para Consumibles Desgastables
Pasos de Mantenimiento

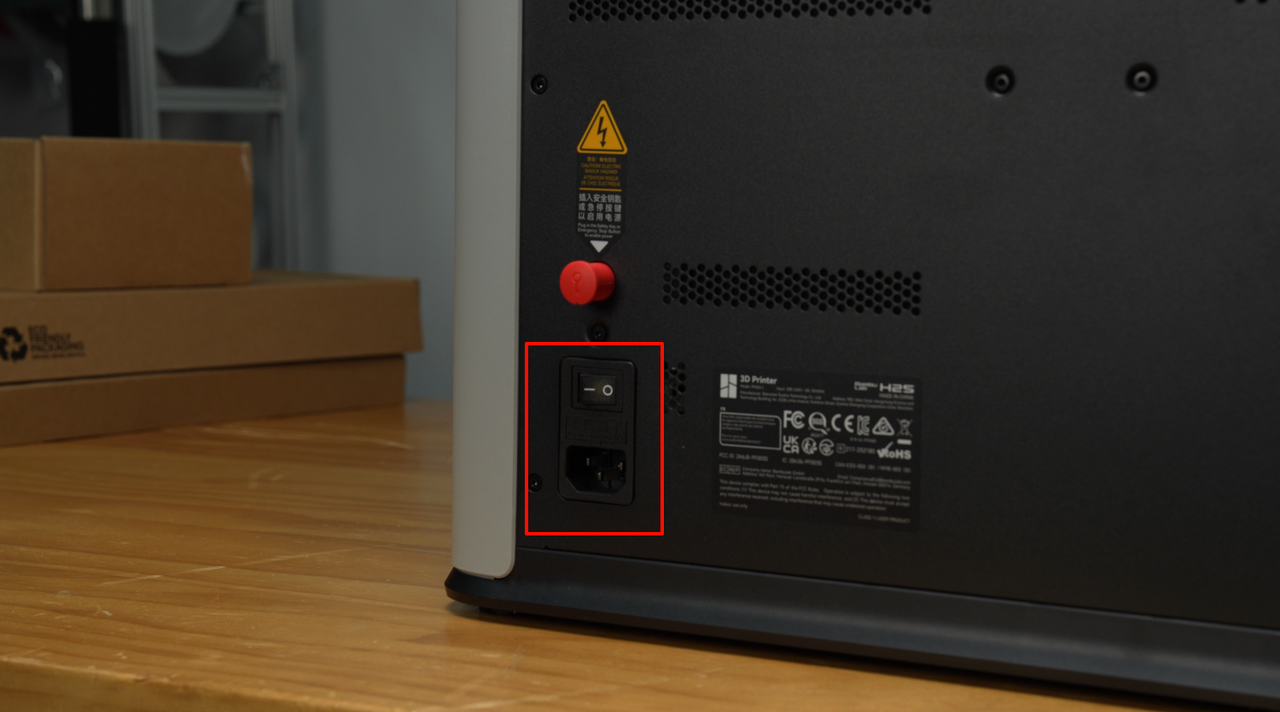

Antes de iniciar las operaciones de limpieza y mantenimiento, apague primero la impresora.
Limpieza de Componentes Relacionados con el Módulo Láser (Si no hay Módulo Láser, omita los primeros 3 pasos y comience desde el Paso 4)
Paso 1: Retirar la Base Láser
Abra la puerta frontal de la impresora, retire la cubierta superior y luego quite la Base Láser de la cama caliente.
Paso 2: Limpiar la Base Láser y Barras de Soporte

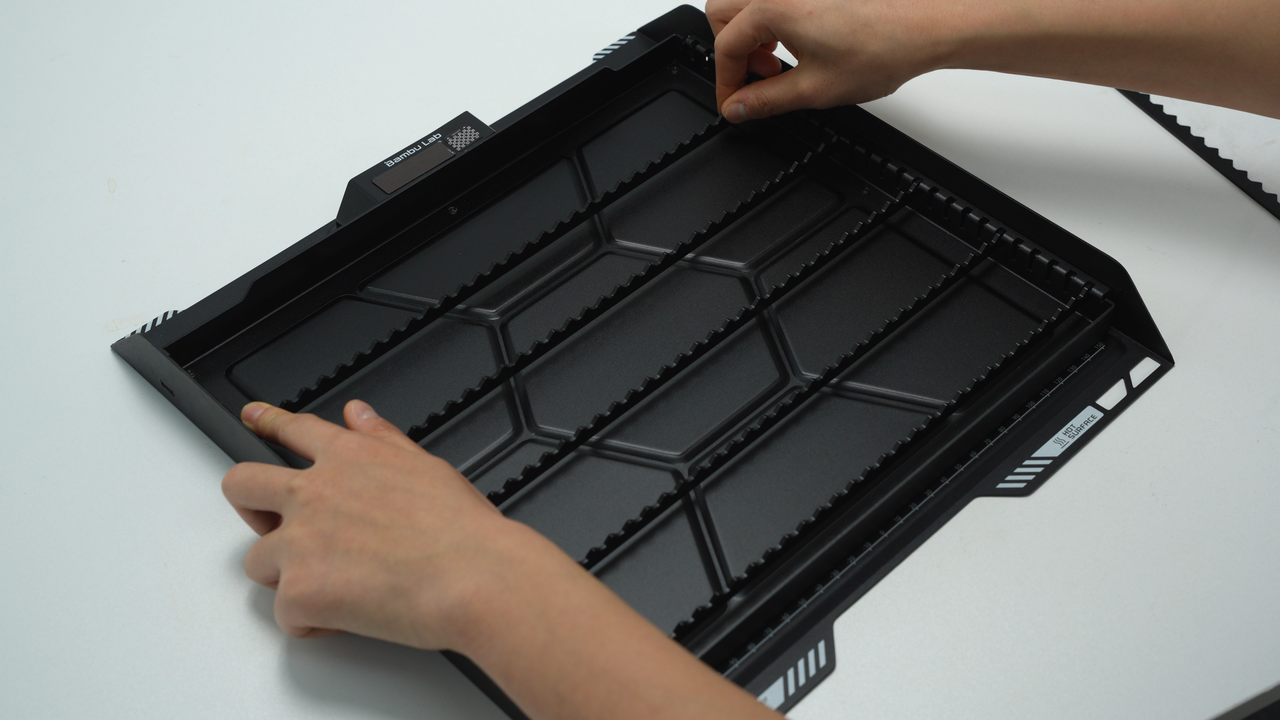

Póngase guantes y retire todas las barras de soporte de la Base Láser.

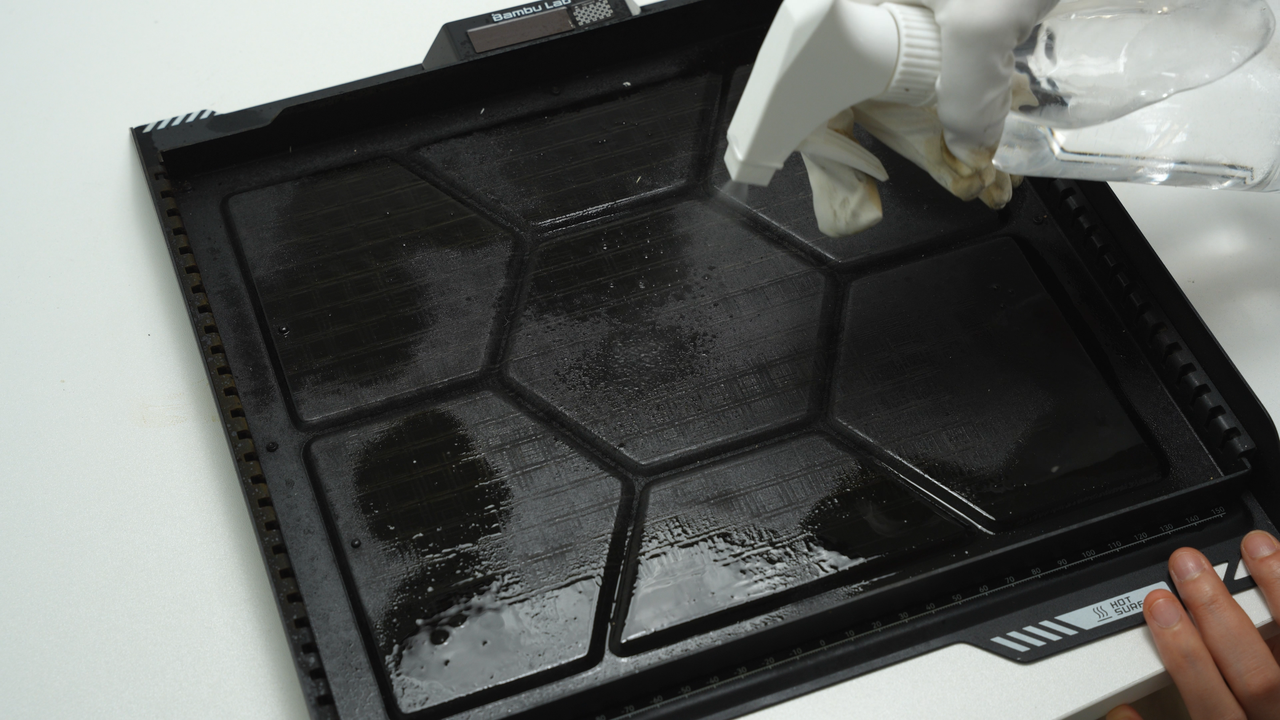

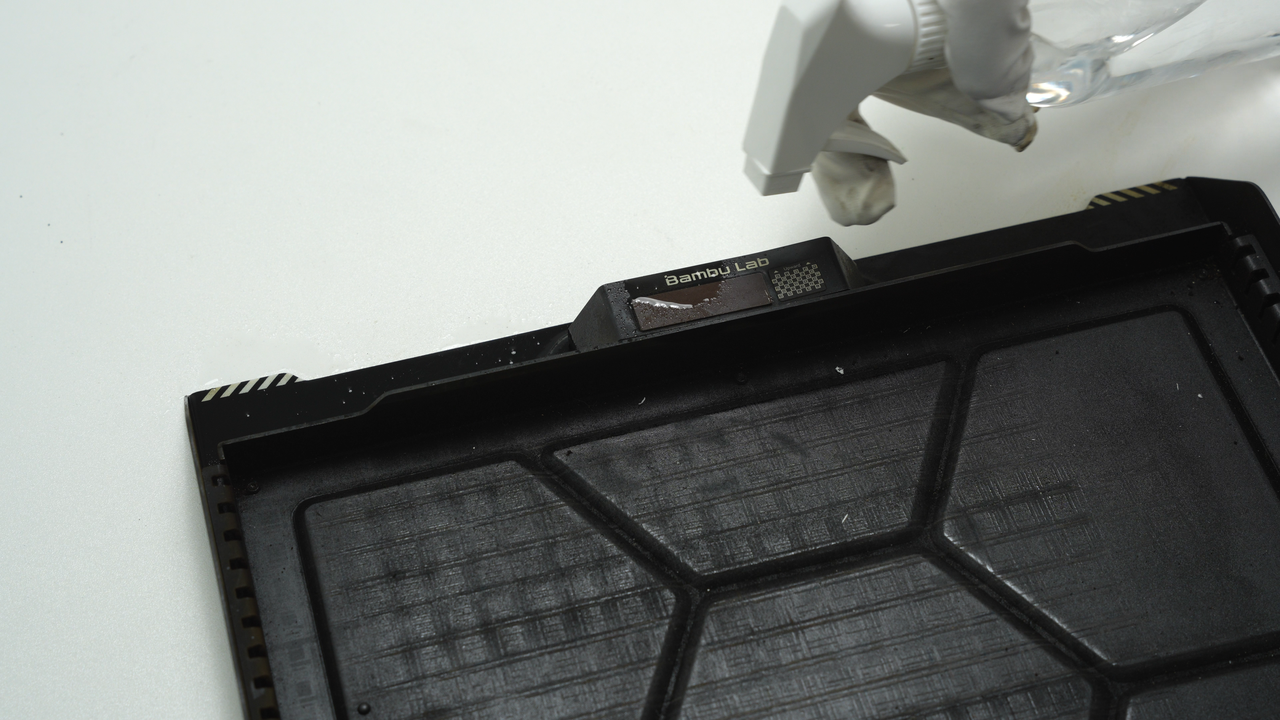

Primero, rocíe alcohol en las marcas alrededor de la Base Láser y limpie con cuidado con tela no tejida para eliminar las manchas.

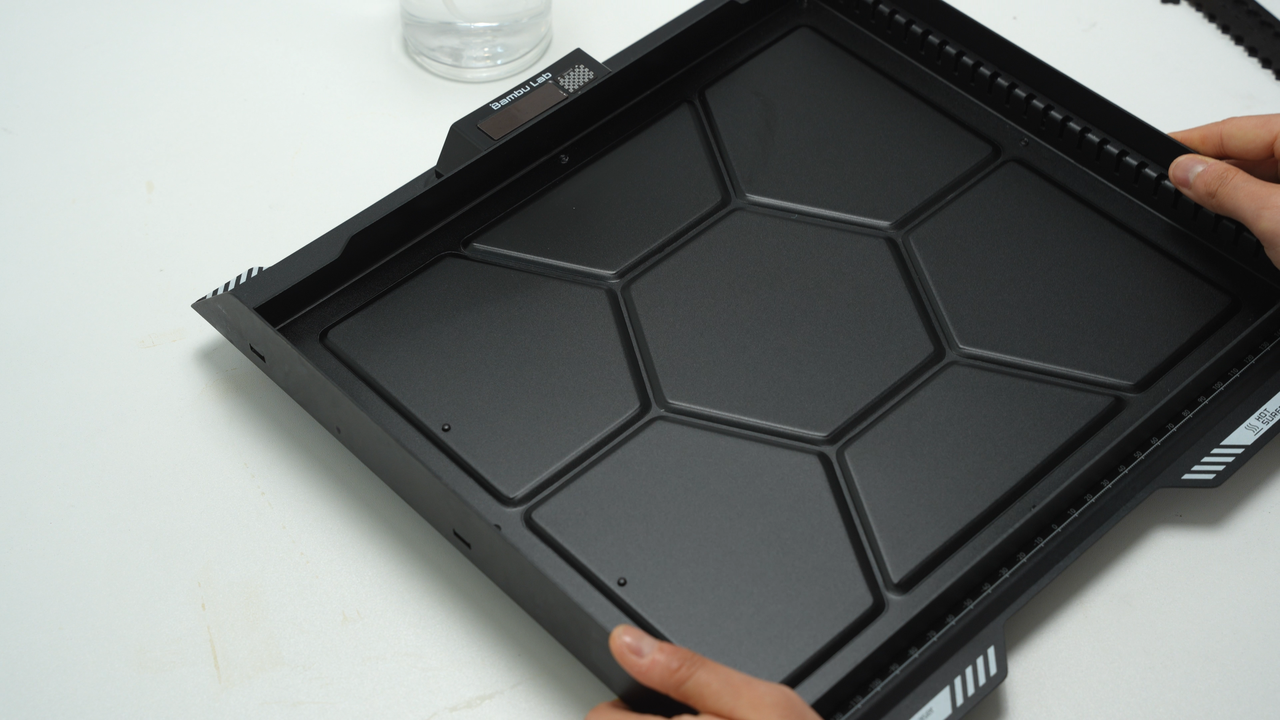

Luego rocíe alcohol dentro de la Base Láser y limpie con cuidado con tela no tejida.

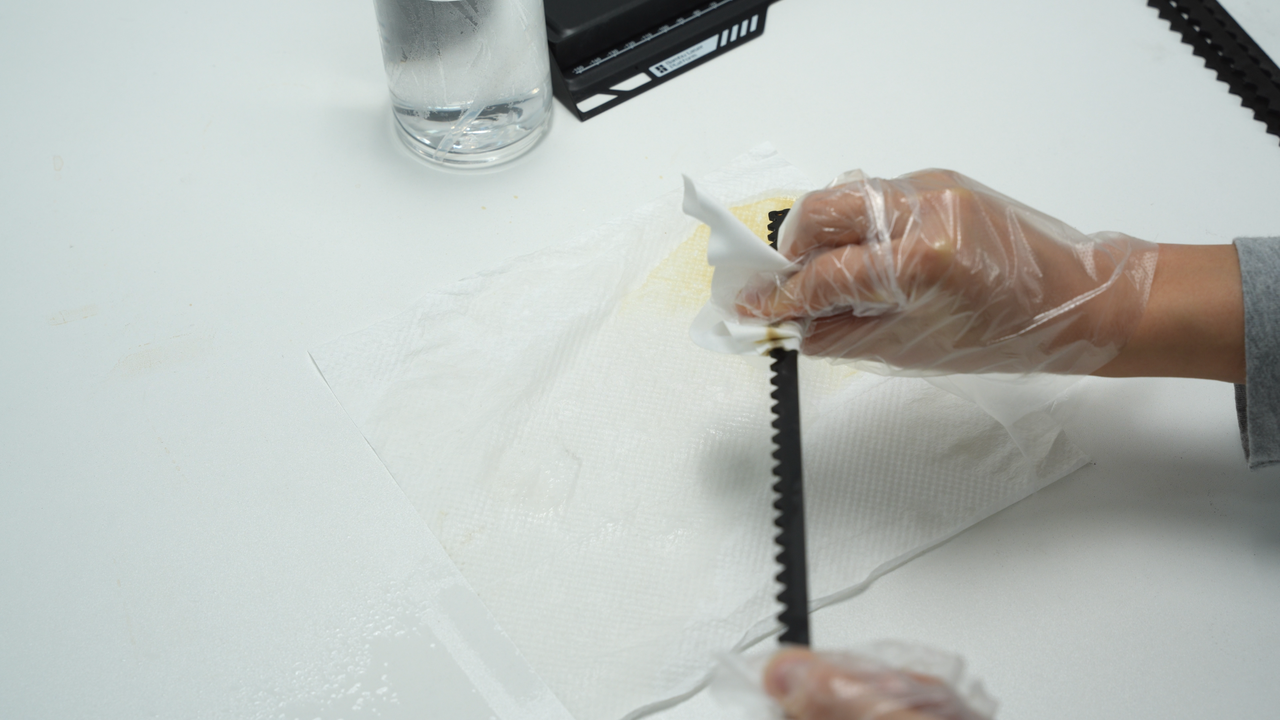

Rocíe alcohol en las barras de soporte y limpie con tela no tejida para eliminar las manchas. Después de limpiar, vuelva a instalar las barras de soporte en las ranuras de la Base Láser.
Paso 3: Retirar el Módulo Láser
Desconecte el cable de conexión láser, desbloquee la bisagra de liberación rápida y retire el Módulo Láser.
Limpieza General de la Impresora (Relacionada con la Función de Impresión 3D)
Paso 4: Limpiar la Puerta Frontal y Pantalla de la Impresora

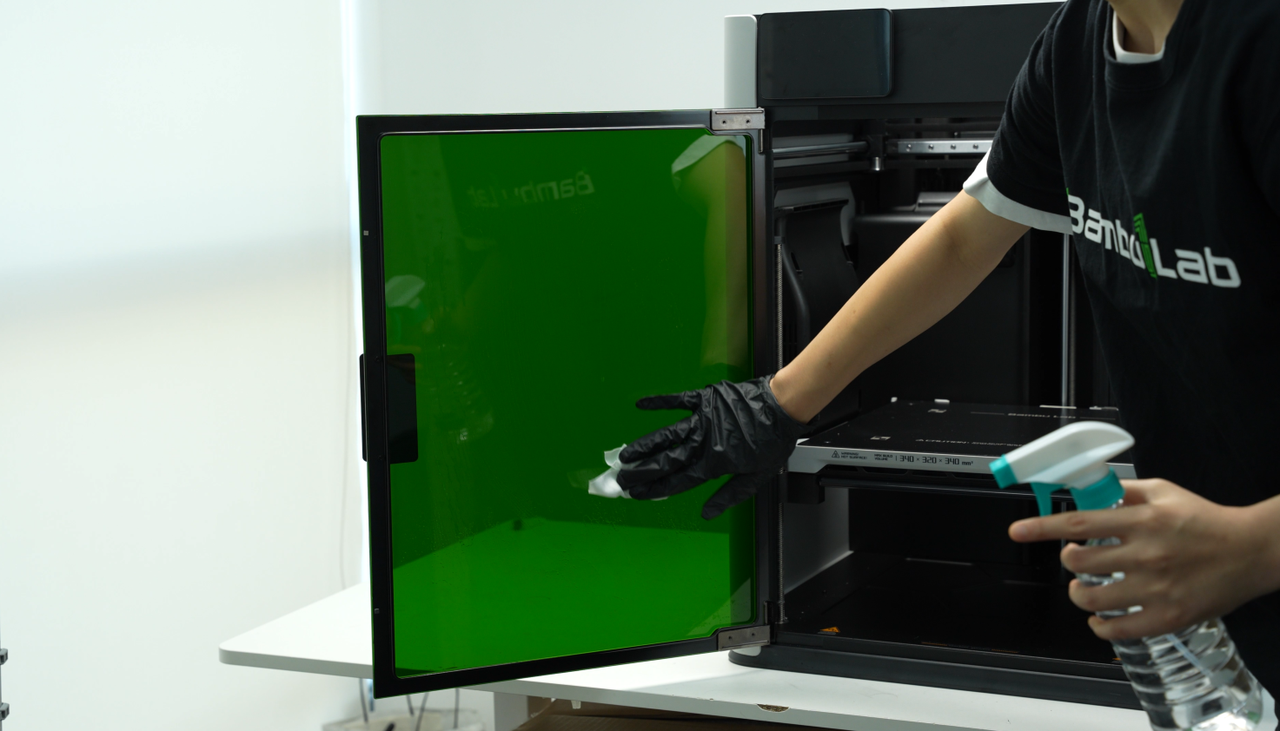

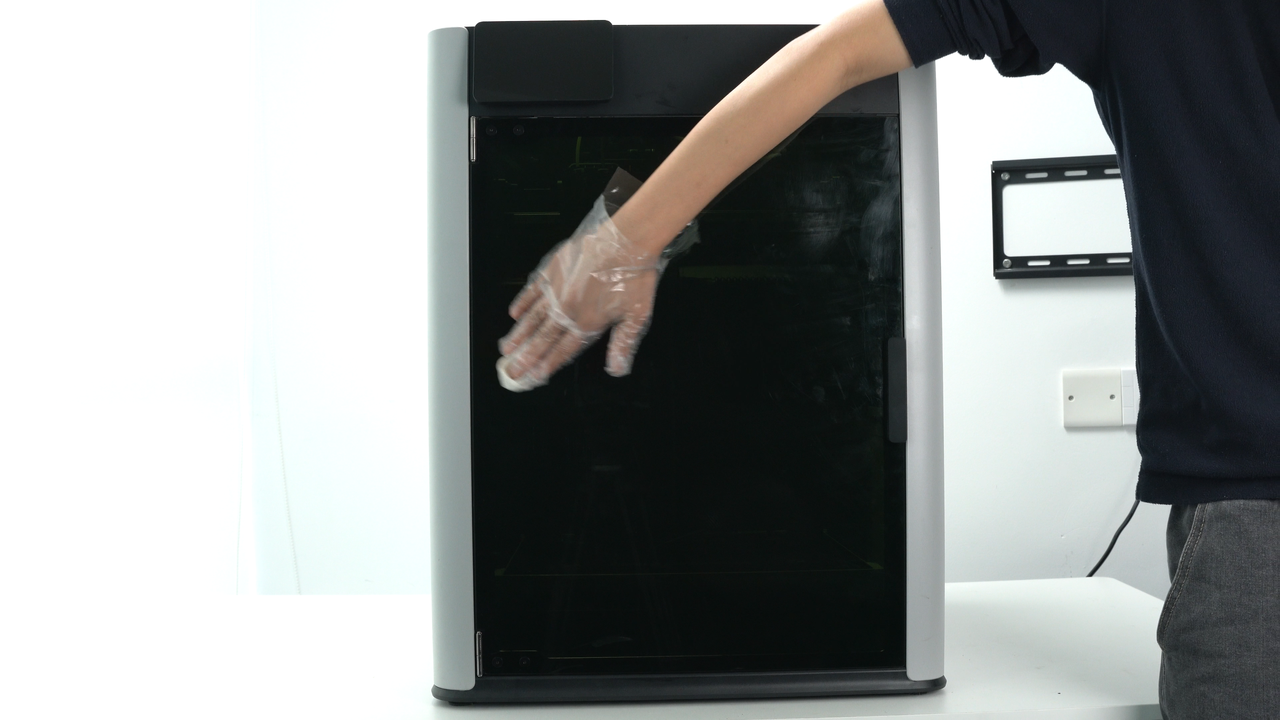

Use tela no tejida empapada en alcohol para limpiar la pantalla de la impresora, el lado exterior e interior de la puerta frontal para eliminar el polvo.

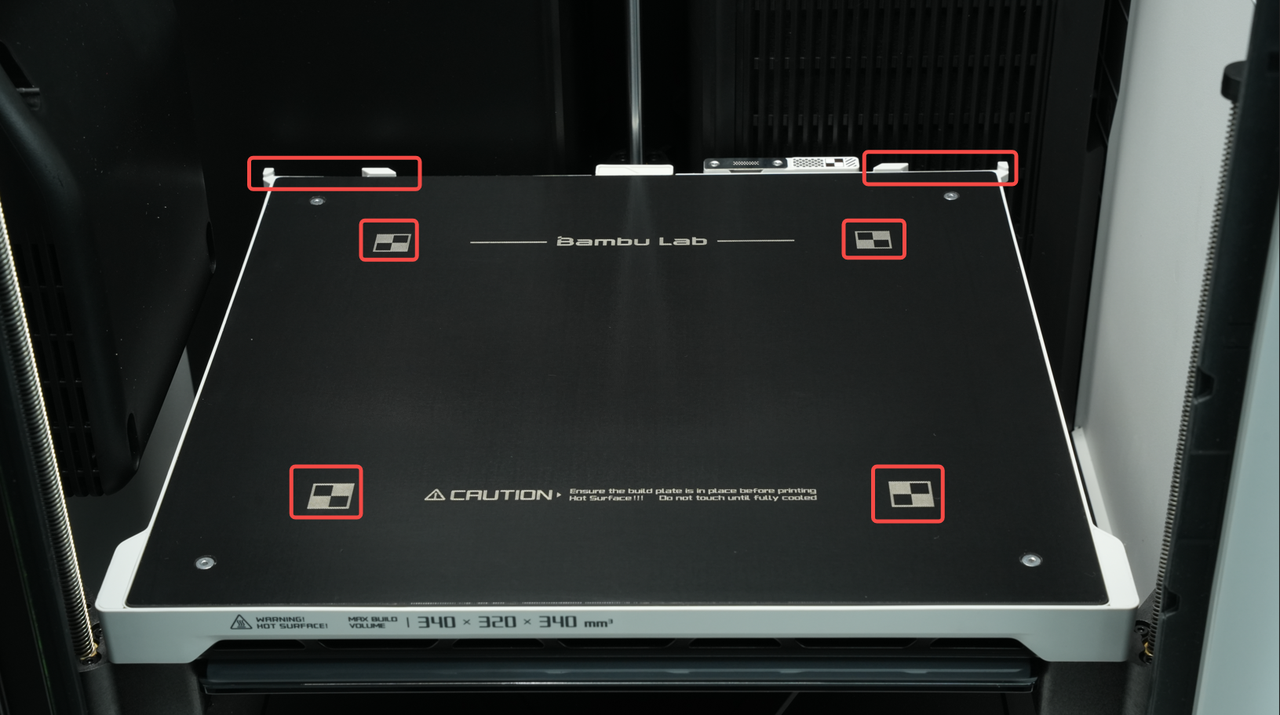

Paso 5: Limpiar la Cama Caliente

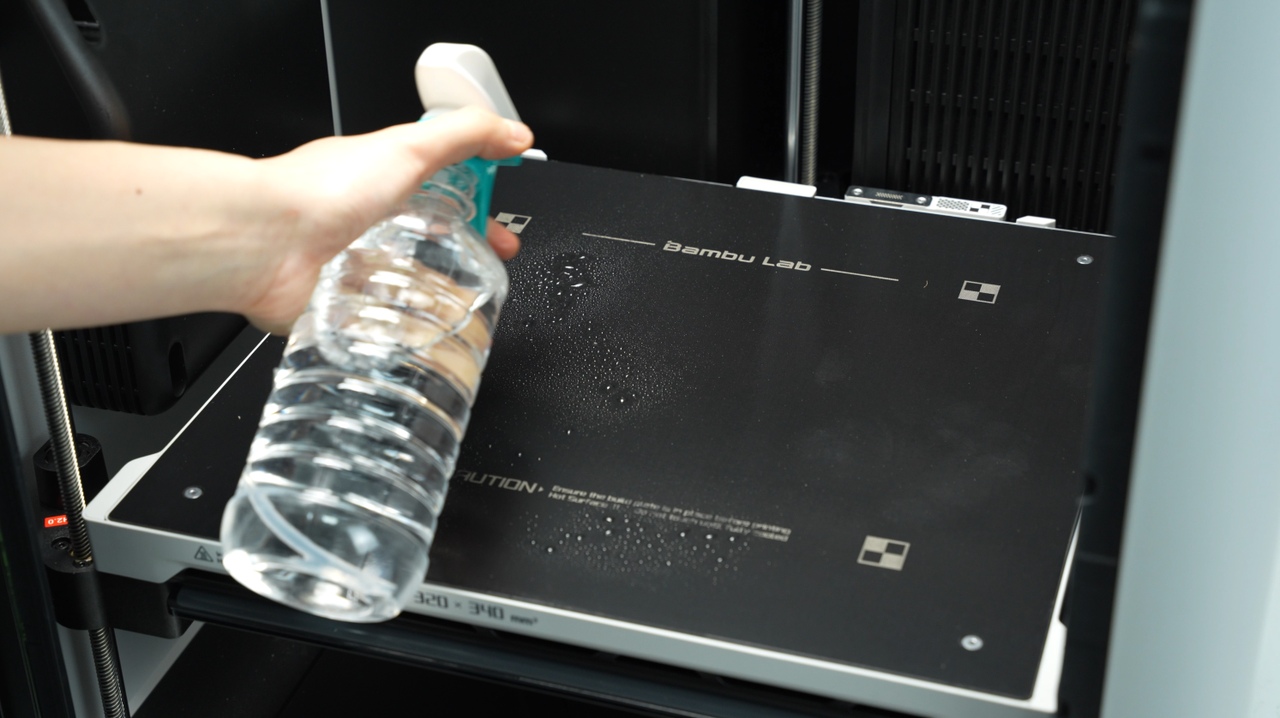

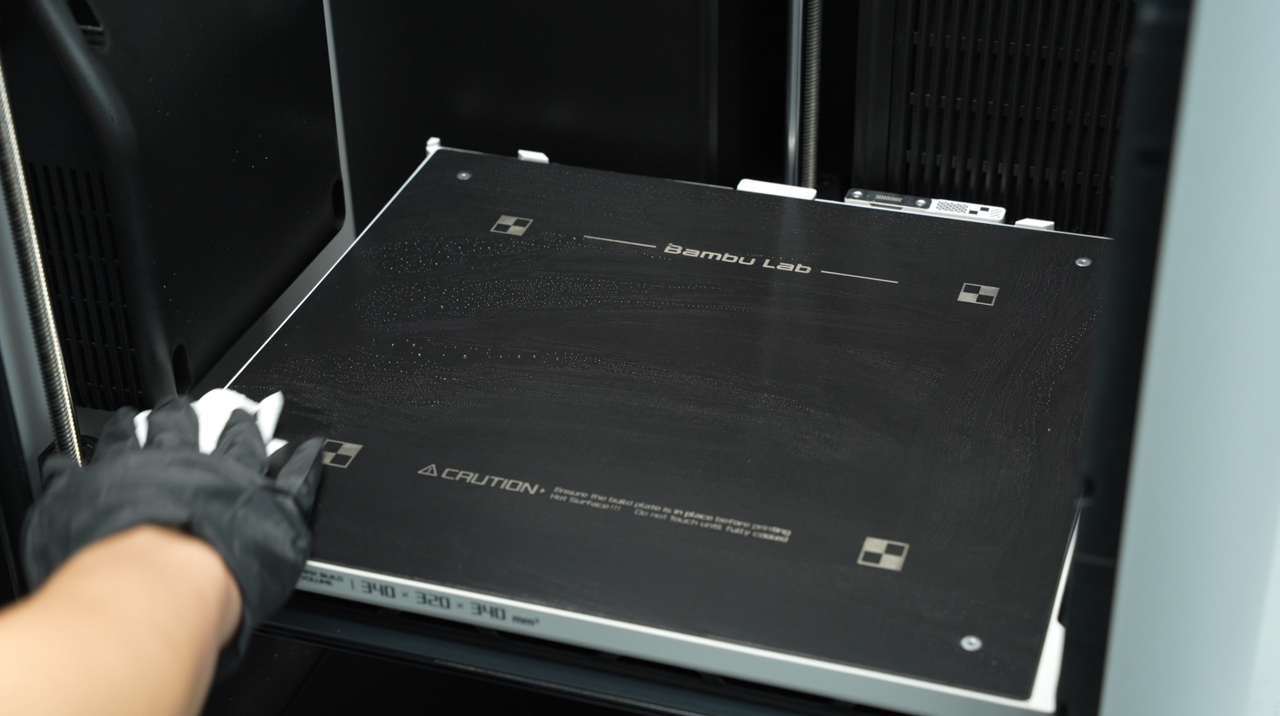

Aplicar alcohol sobre la cama caliente y limpiar la superficie de la cama caliente con tela no tejida.
Después de limpiar la superficie de la cama caliente, continuar limpiando los bordes alrededor de la cama caliente para eliminar manchas, especialmente los marcadores de superficie de la cama caliente requeridos para el reconocimiento por cámara.
Paso 6: Limpiar el cabezal

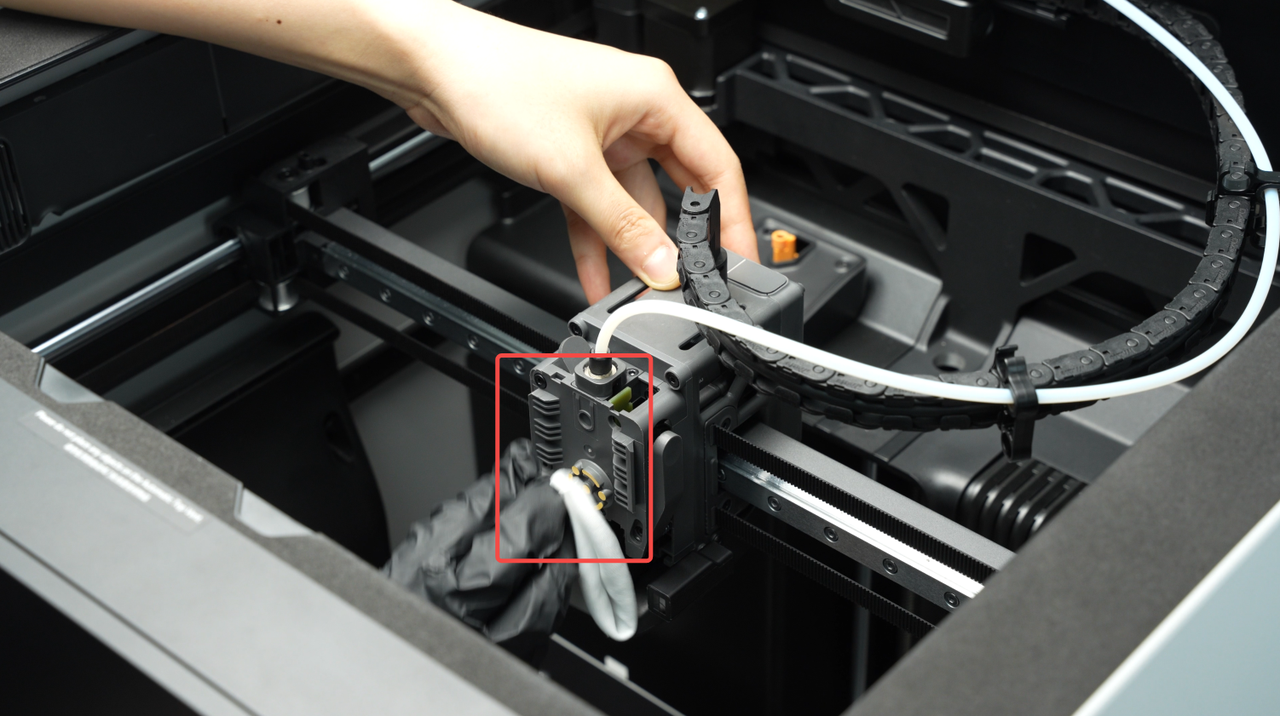

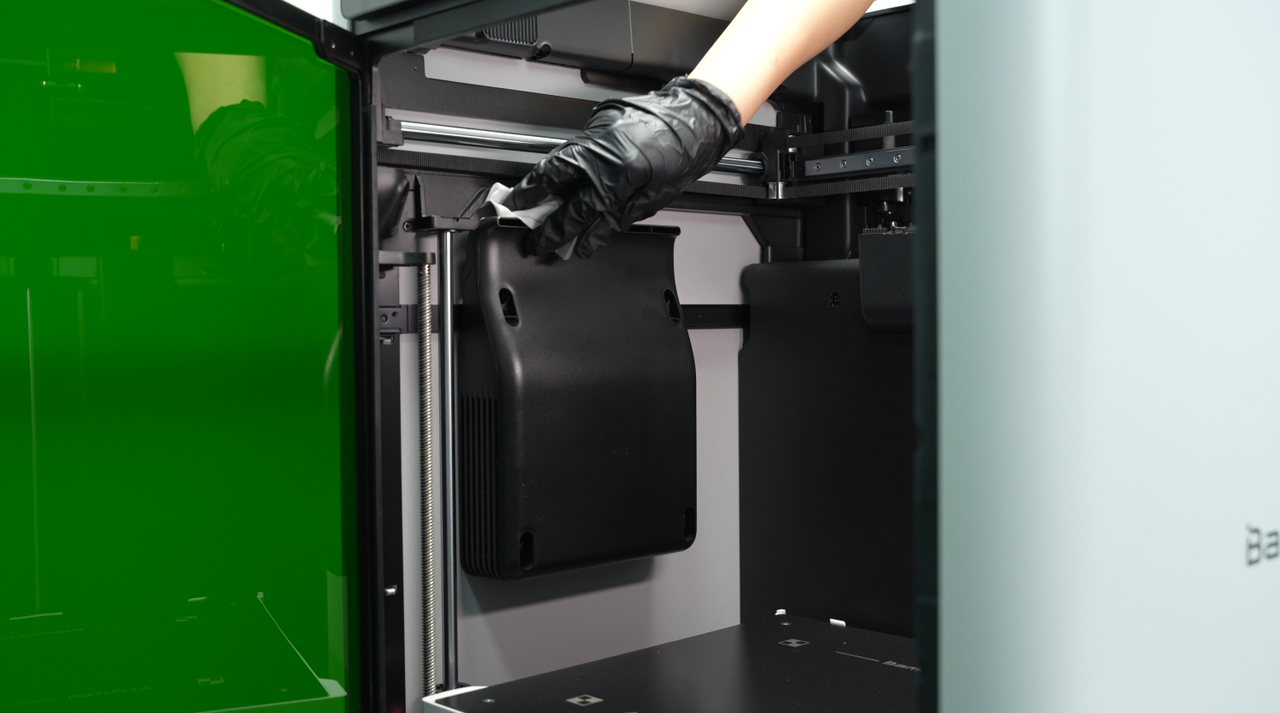

Utilizar una tela no tejida húmeda sumergida en limpiador de alcohol para limpiar las superficies frontal, trasera, izquierda y derecha de la casa media del cabezal y la palanca del cortador de filamento.

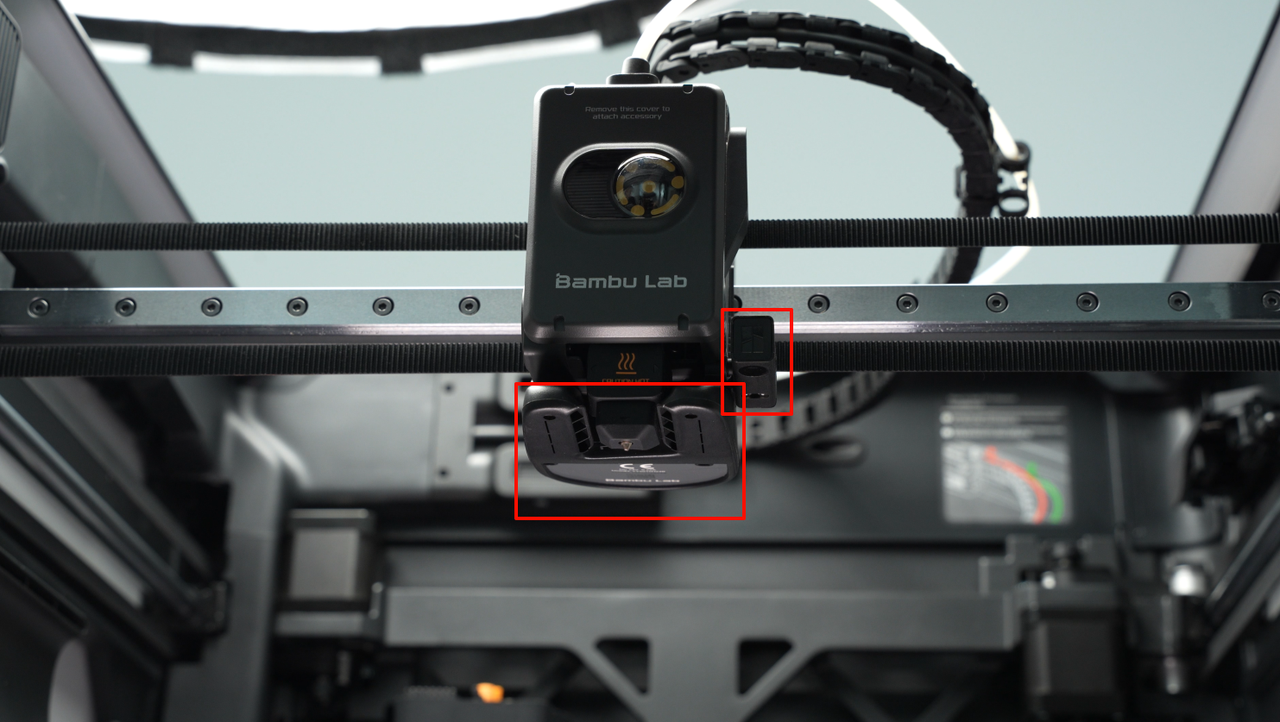

Retirar la cubierta frontal del cabezal para limpiar la superficie de la unidad del extrusor.
Limpiar la cámara del cabezal y el ventilador de capa.

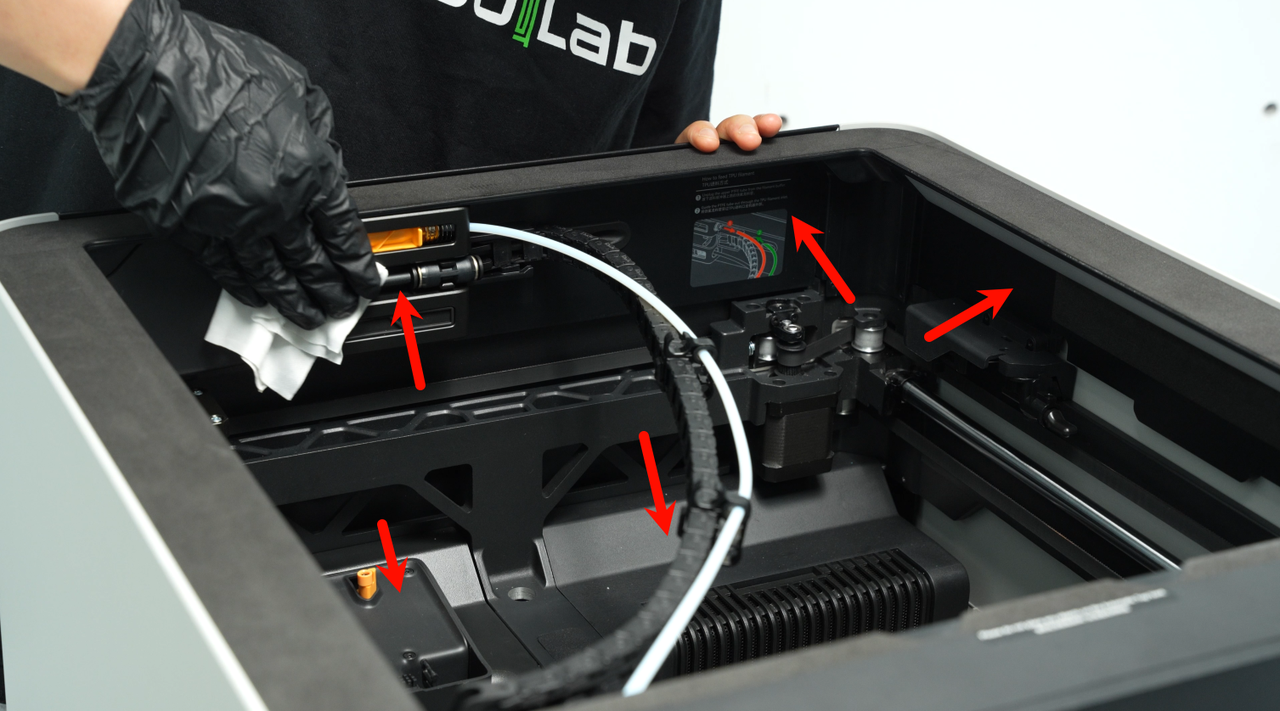

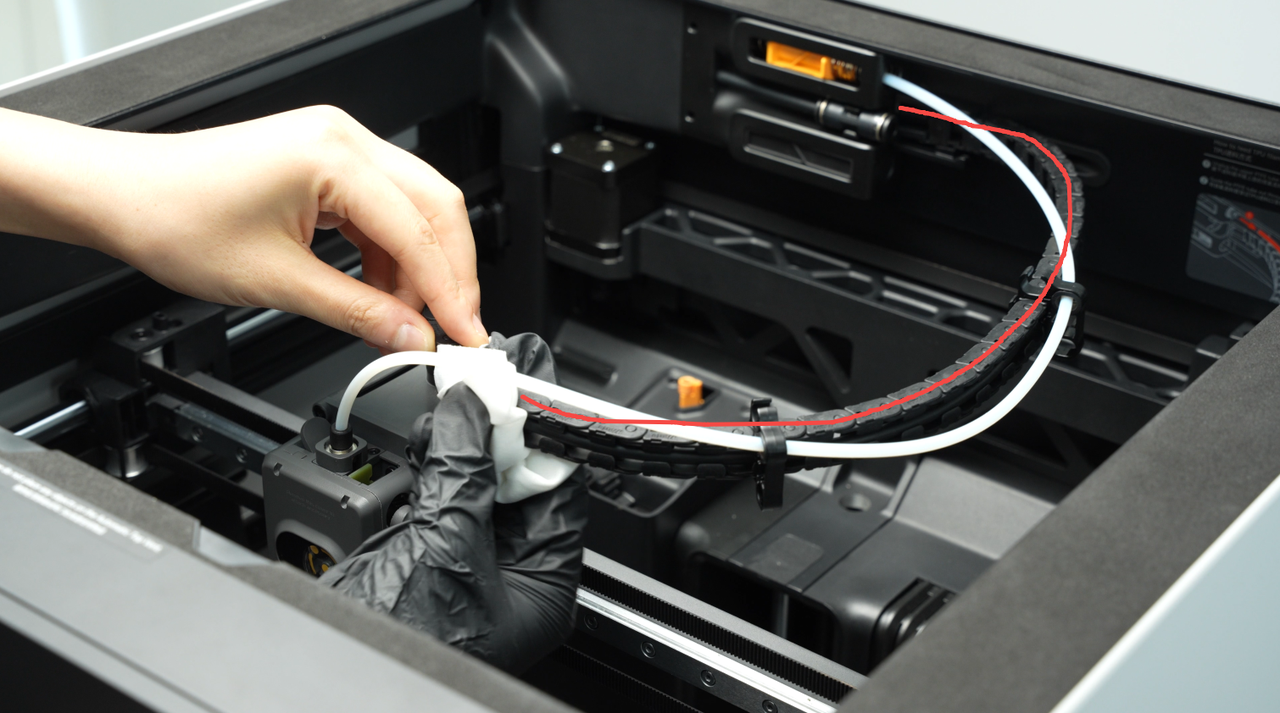

Limpiar la cadena de cables y el acoplador del tubo PTFE.
Paso 7: Limpiar y lubricar la guía lineal del eje X

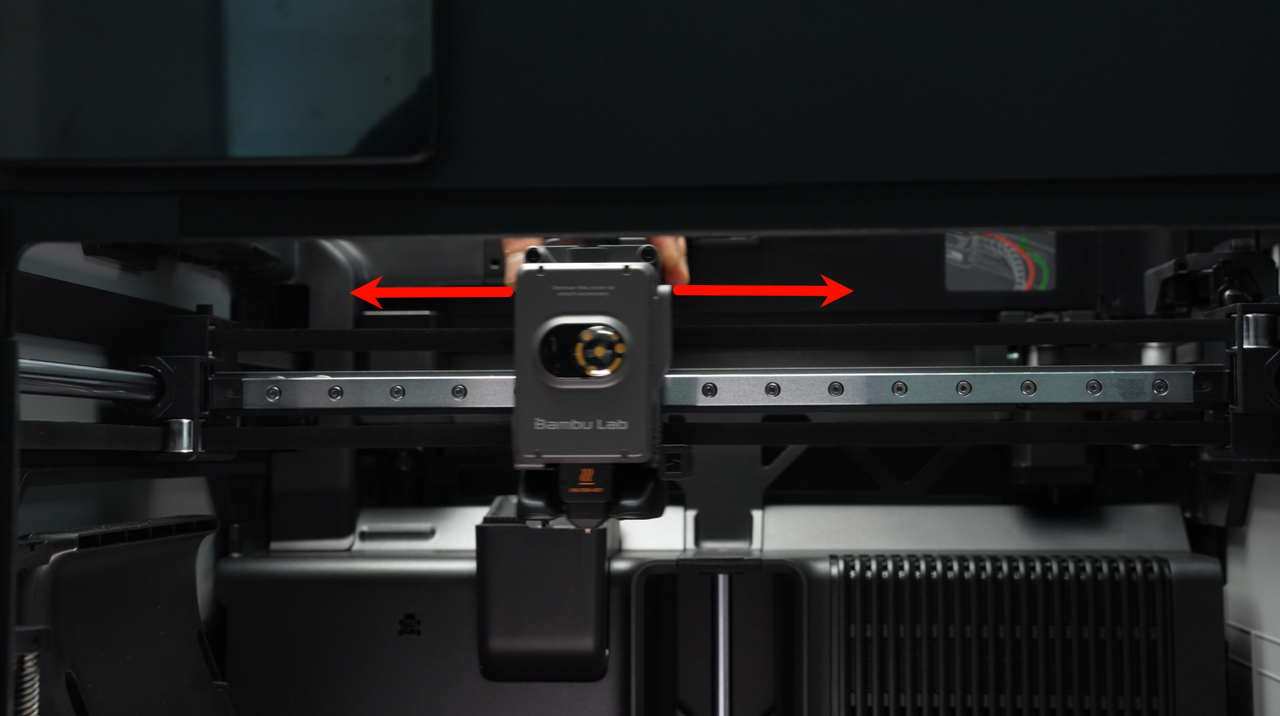

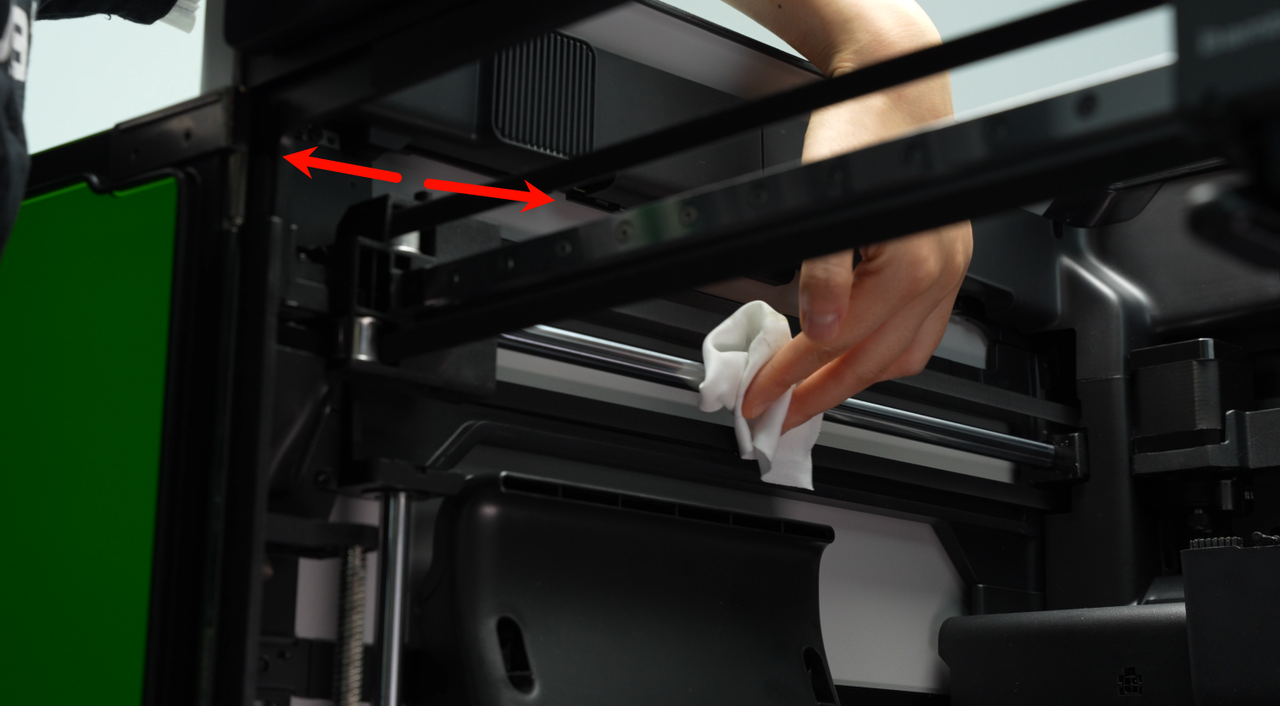

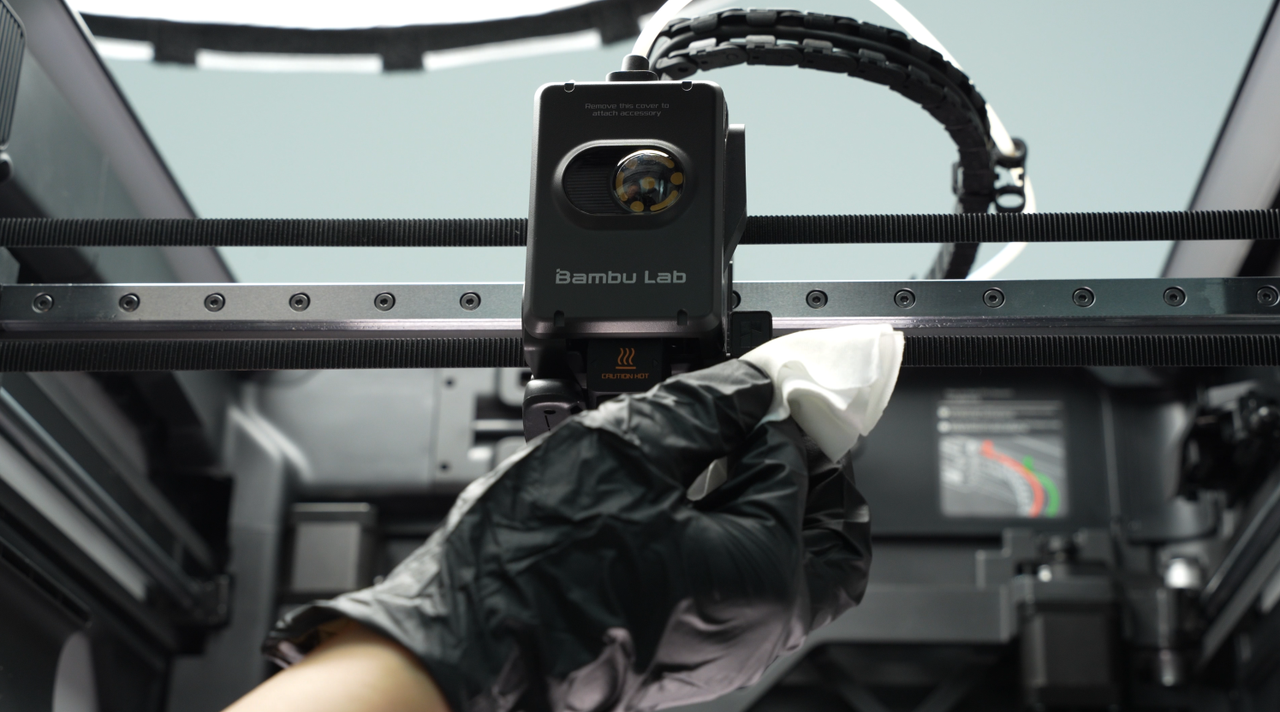

Utilizar tela no tejida para limpiar la guía lineal del eje X; también se puede limpiar la correa al mismo tiempo. Es necesario mover el cabezal para asegurar que la guía lineal de ambos lados (izquierdo y derecho) del cabezal se limpie completamente, y que las ranuras de rodadura superior e inferior de la guía lineal se limpien adecuadamente.
Después de limpiar todo el polvo y objetos extraños de la superficie de la guía lineal del eje X, es necesario aplicar aceite lubricante en las ranuras de rodadura de la guía lineal, y mover el cabezal hacia la izquierda y derecha para distribuir el aceite lubricante de manera uniforme en la guía lineal. Tenga en cuenta que ambos lados (izquierdo y derecho) del cabezal deben lubricarse completamente, y las partes superior e inferior de la guía lineal deben recubrirse con aceite lubricante.
Paso 12: Limpiar y lubricar la varilla lineal del eje Y

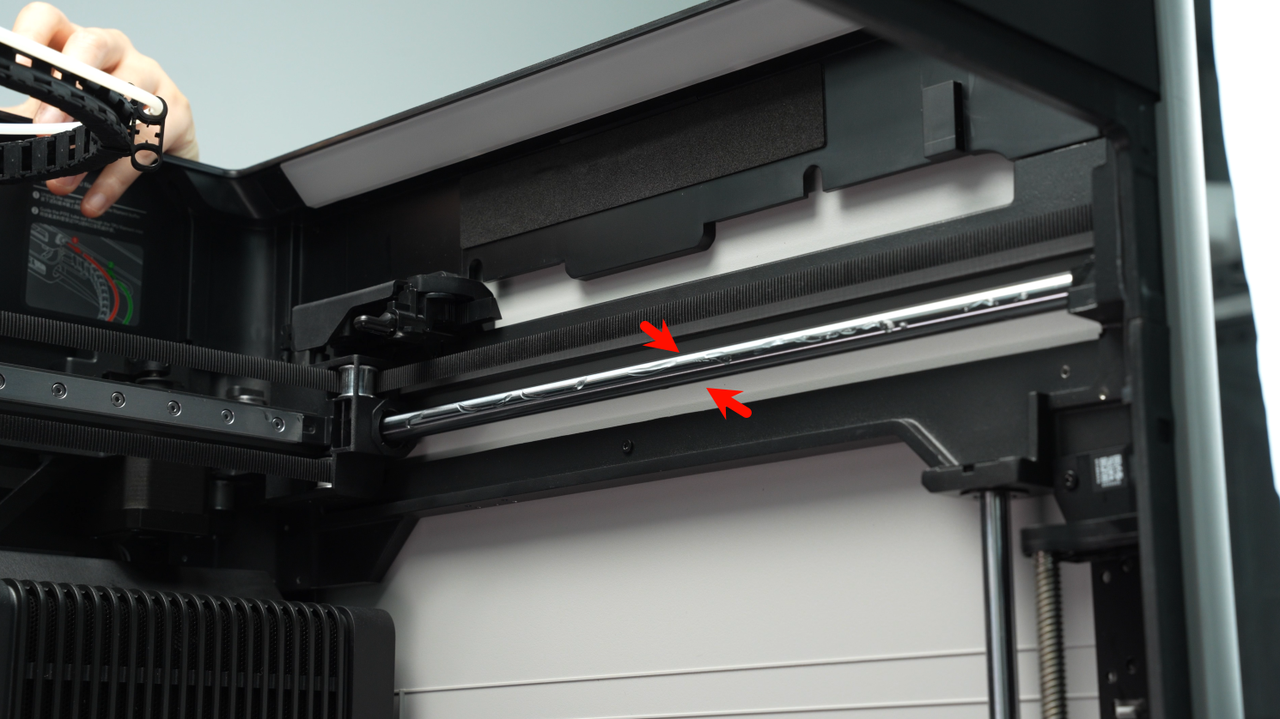

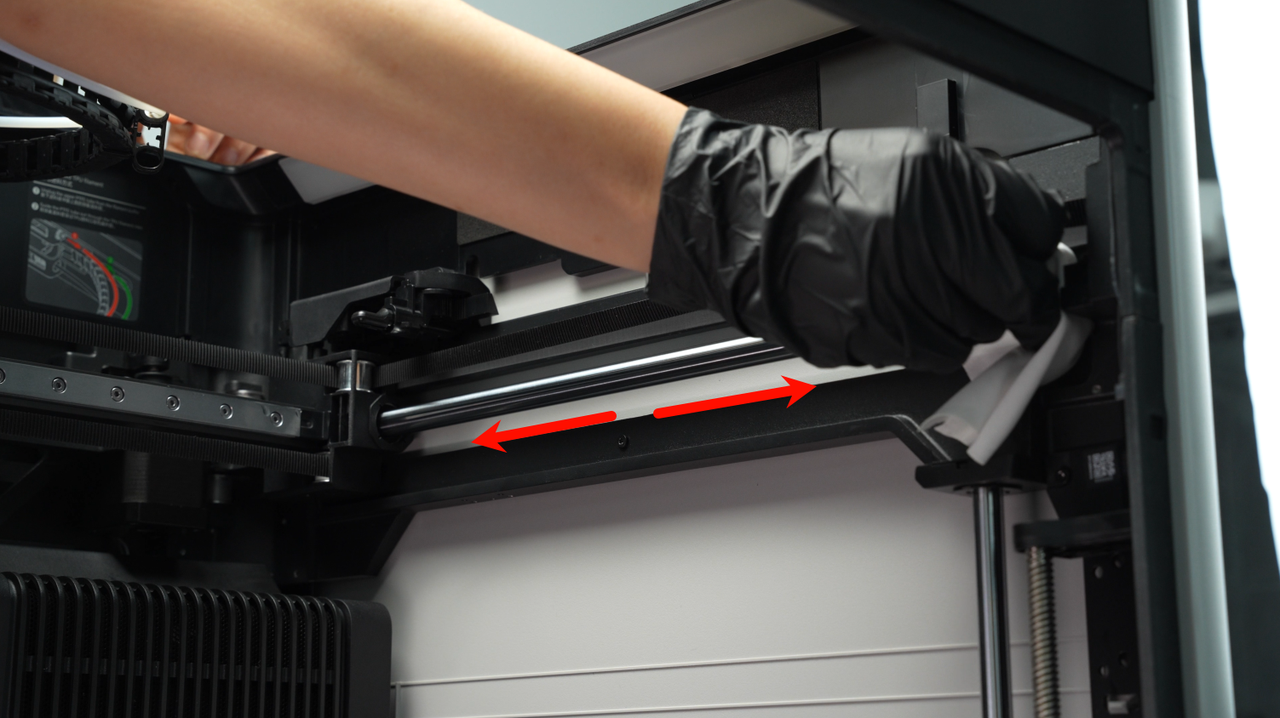

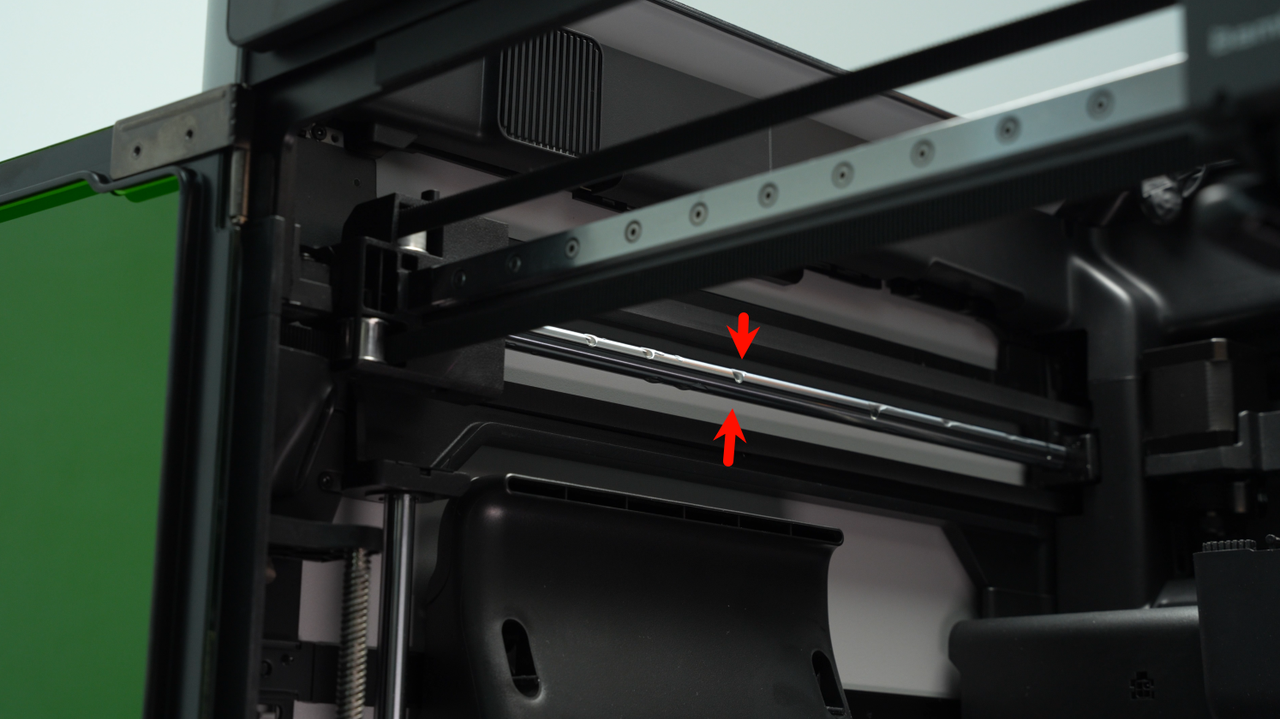

Utilizar tela no tejida rociada con alcohol para limpiar la varilla lineal del eje Y, luego mover el cabezal para limpiar la parte de la varilla lineal bloqueada por la carrocería.

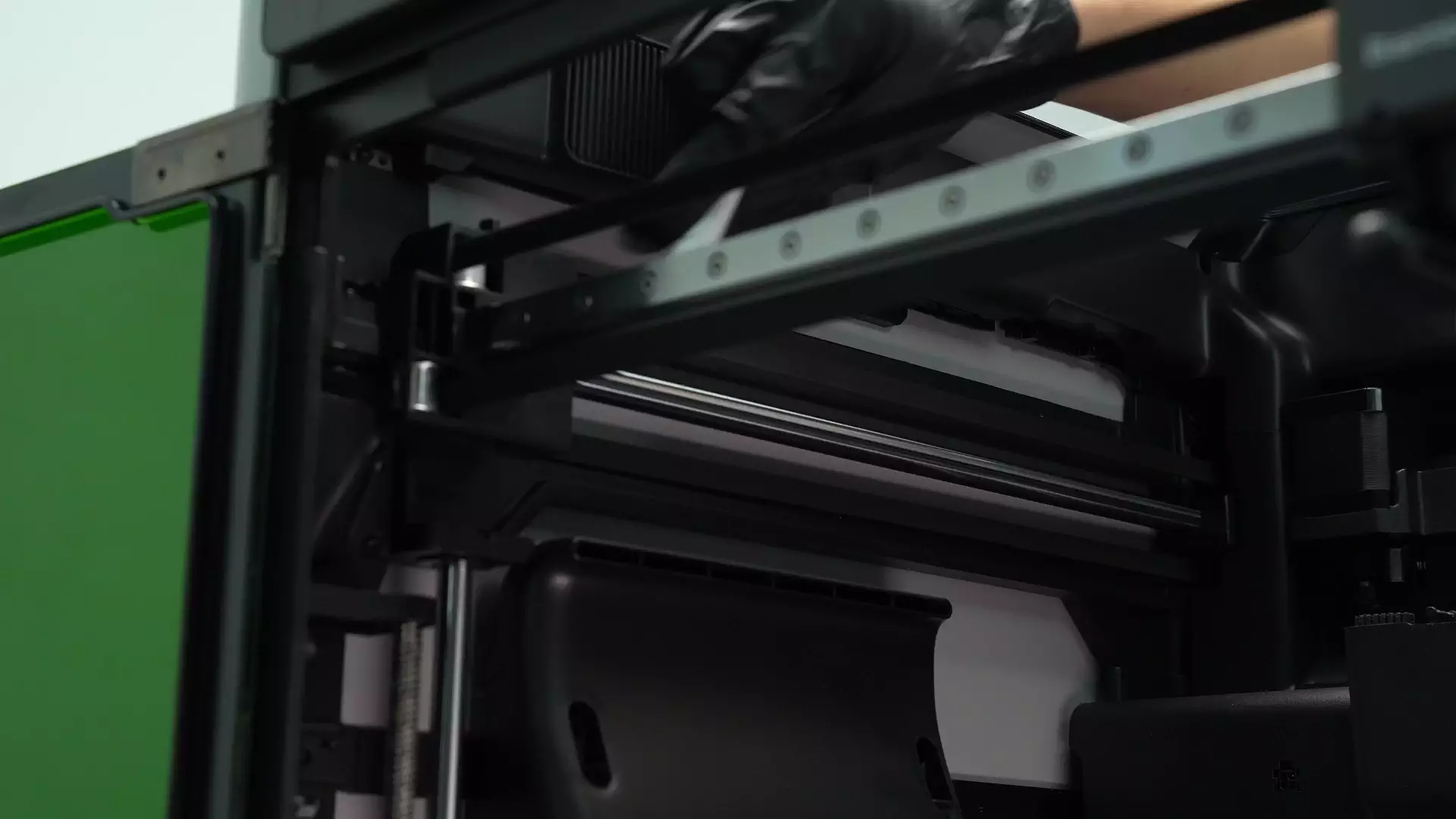

Después de limpiar completamente esta sección de la varilla lineal, aplicar aceite lubricante en la varilla lineal. Al aplicarlo, ambas partes superior e inferior deben recubrirse, y se recomienda aplicarlo en forma de "S". Mover el cabezal hacia adelante y atrás para distribuir el aceite lubricante de manera uniforme en la varilla lineal del eje Y para una lubricación completa.

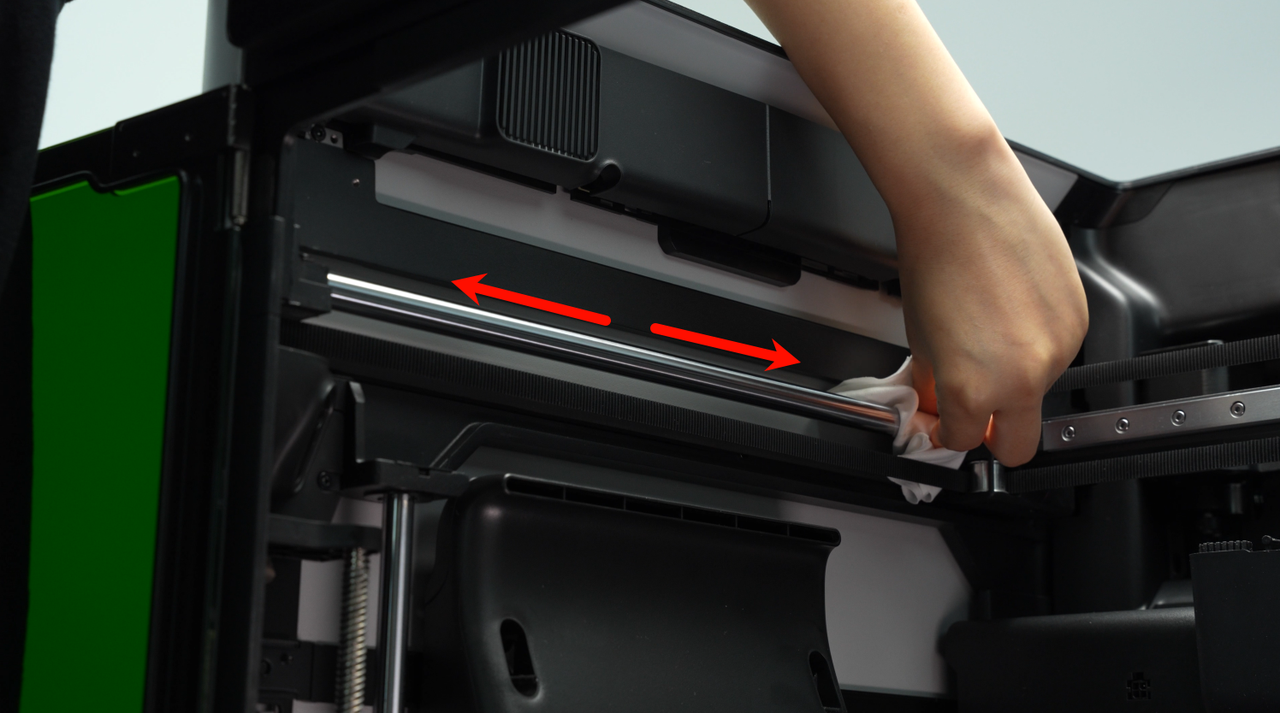

A continuación, limpiar y lubricar la otra varilla lineal del eje Y utilizando el mismo método.

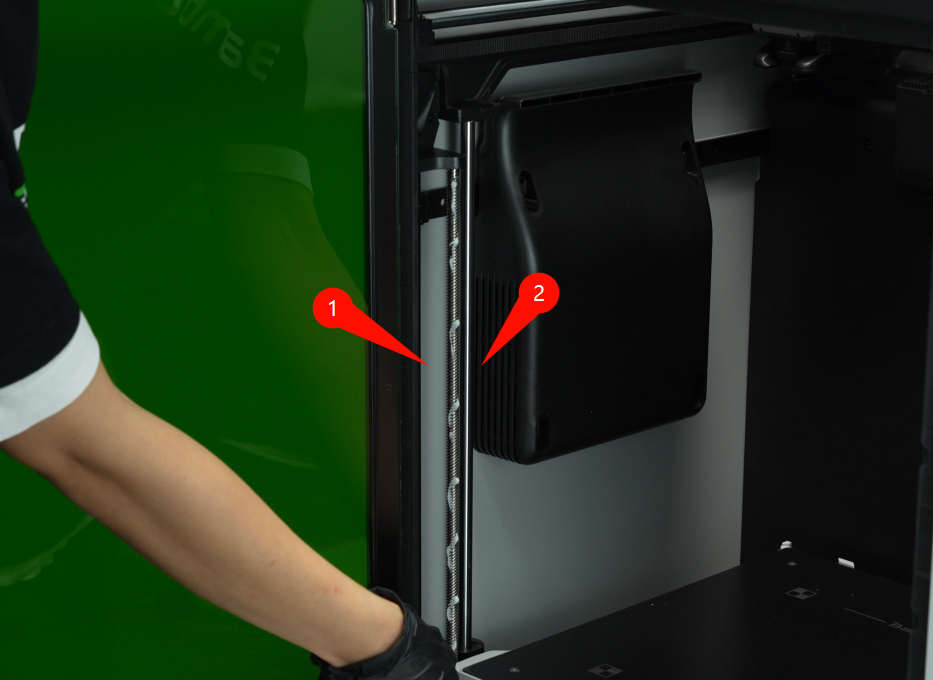

Paso 14: Limpiar y lubricar el husillo y la varilla lineal del eje Z

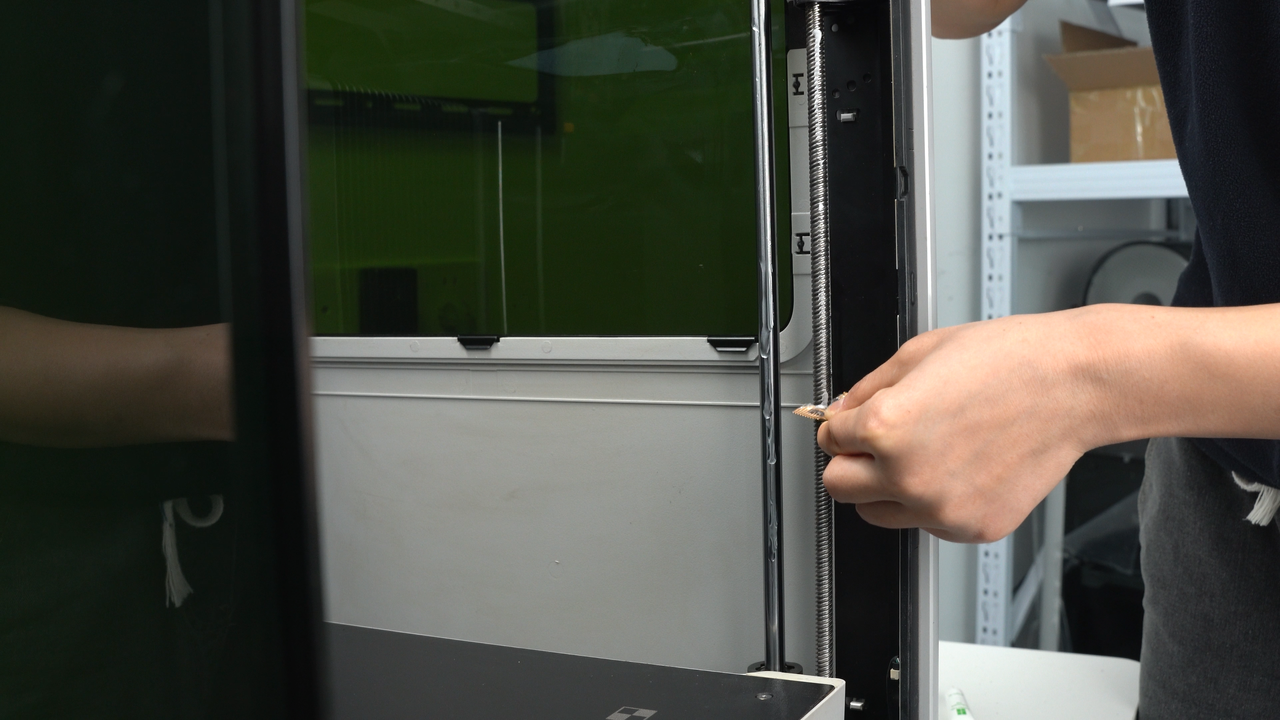

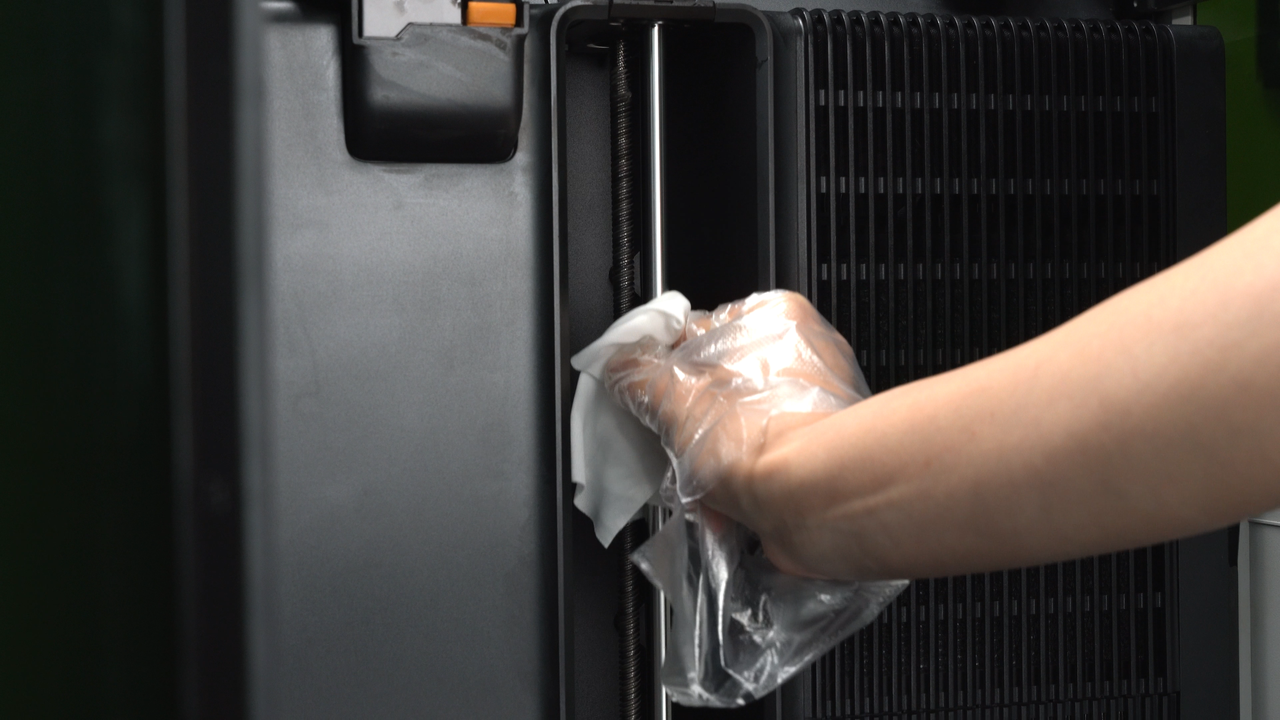

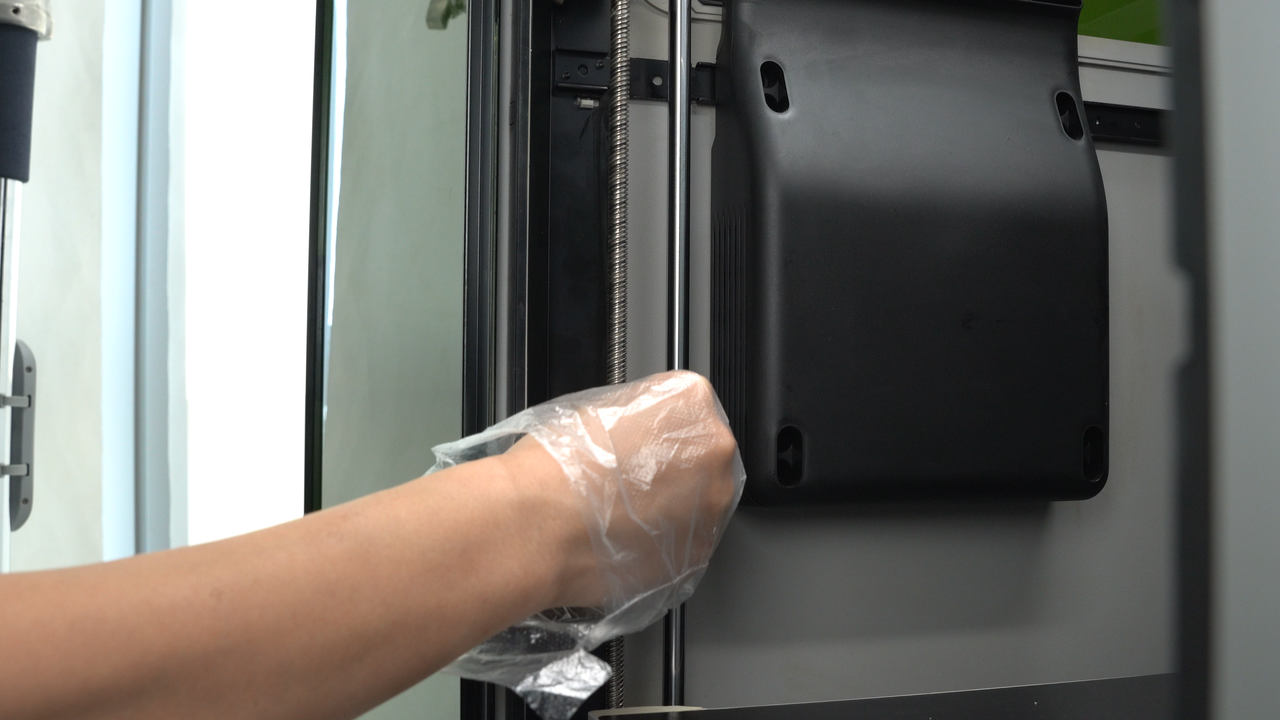

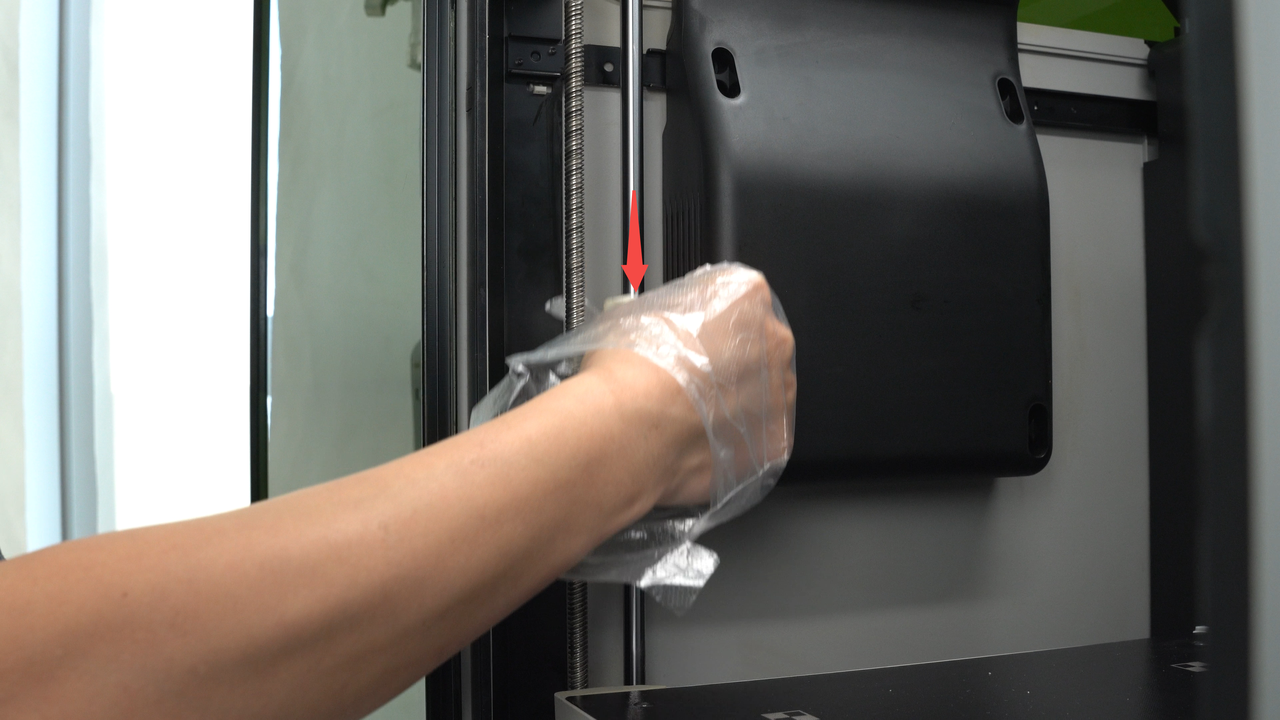

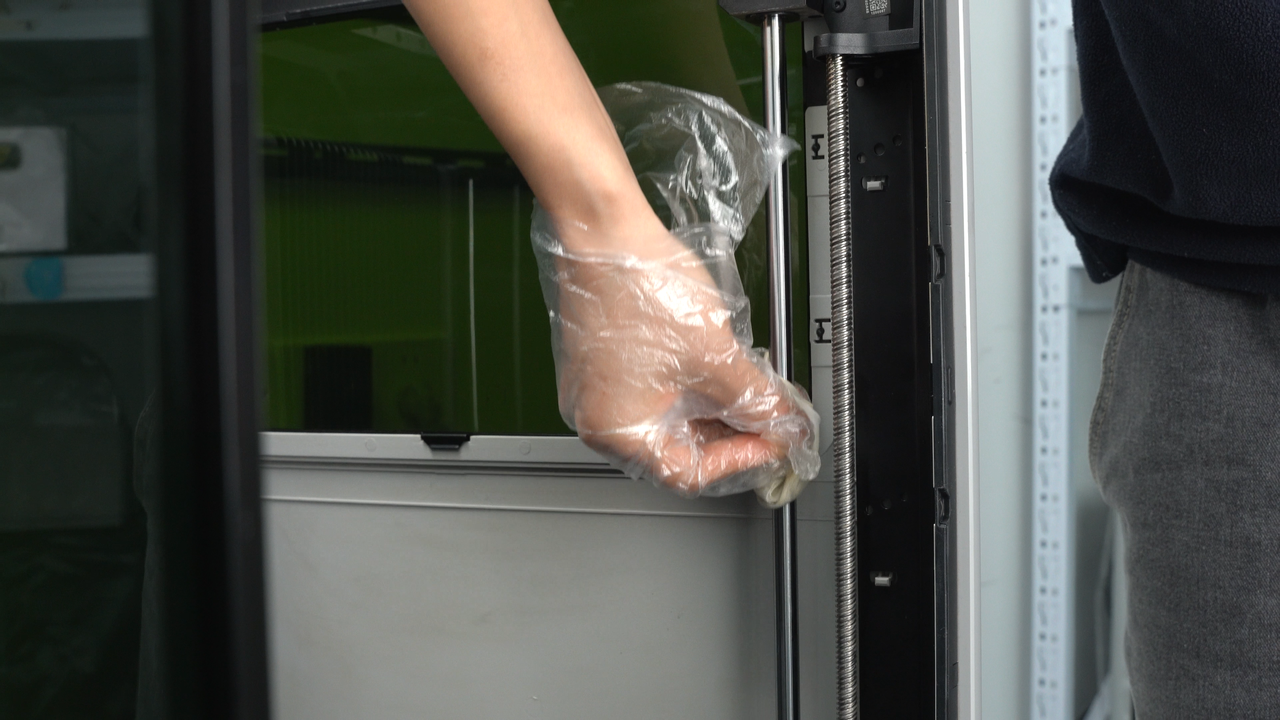

Envolver la varilla lineal con tela no tejida sumergida en alcohol y limpiarla moviéndola hacia arriba y abajo para asegurar que la varilla lineal esté limpia. Luego limpiar el husillo con el mismo movimiento.

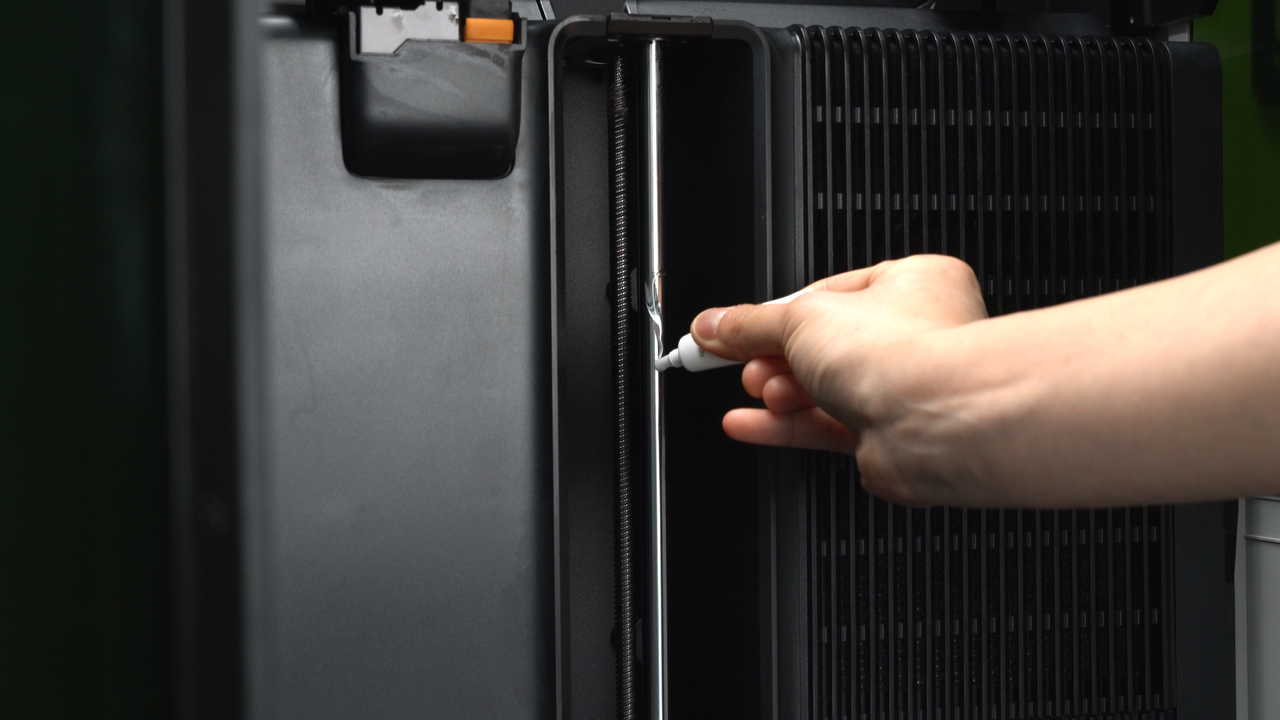

A continuación, aplicar grasa lubricante en el husillo y aceite lubricante en la varilla lineal. Tenga en cuenta no mezclar aceite lubricante y grasa lubricante. El husillo se refiere a la varilla con roscas, y la varilla lineal se refiere a la varilla lisa. La grasa lubricante es más espesa que el aceite lubricante.
Además de la varilla lineal izquierda y el husillo, también hay varillas lineales derechas e internas y husillos dentro del H2S, en total 3 conjuntos. Se deben realizar las mismas operaciones de limpieza y lubricación en los otros 2 conjuntos de varillas lineales y husillos.
Las siguientes figuras muestran el proceso de limpieza y lubricación de la varilla lineal derecha y el husillo.

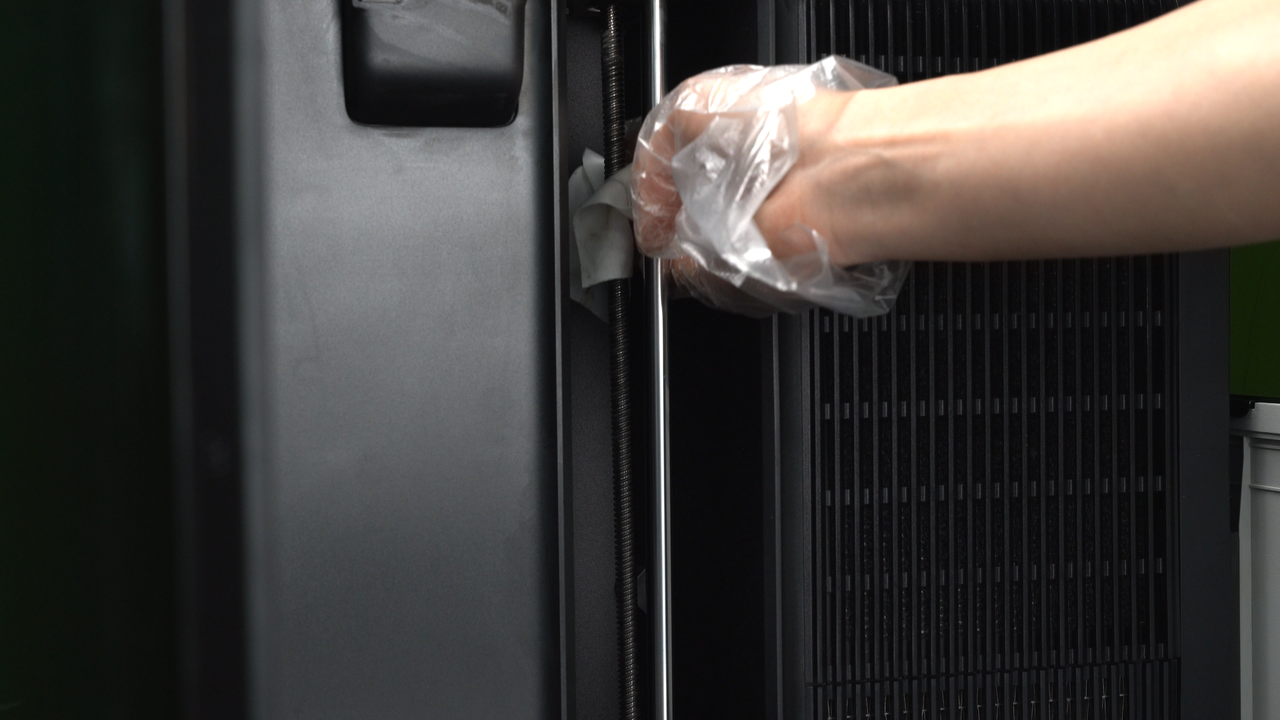

Las siguientes figuras muestran el proceso de limpieza y lubricación de la varilla lineal interna y el husillo.

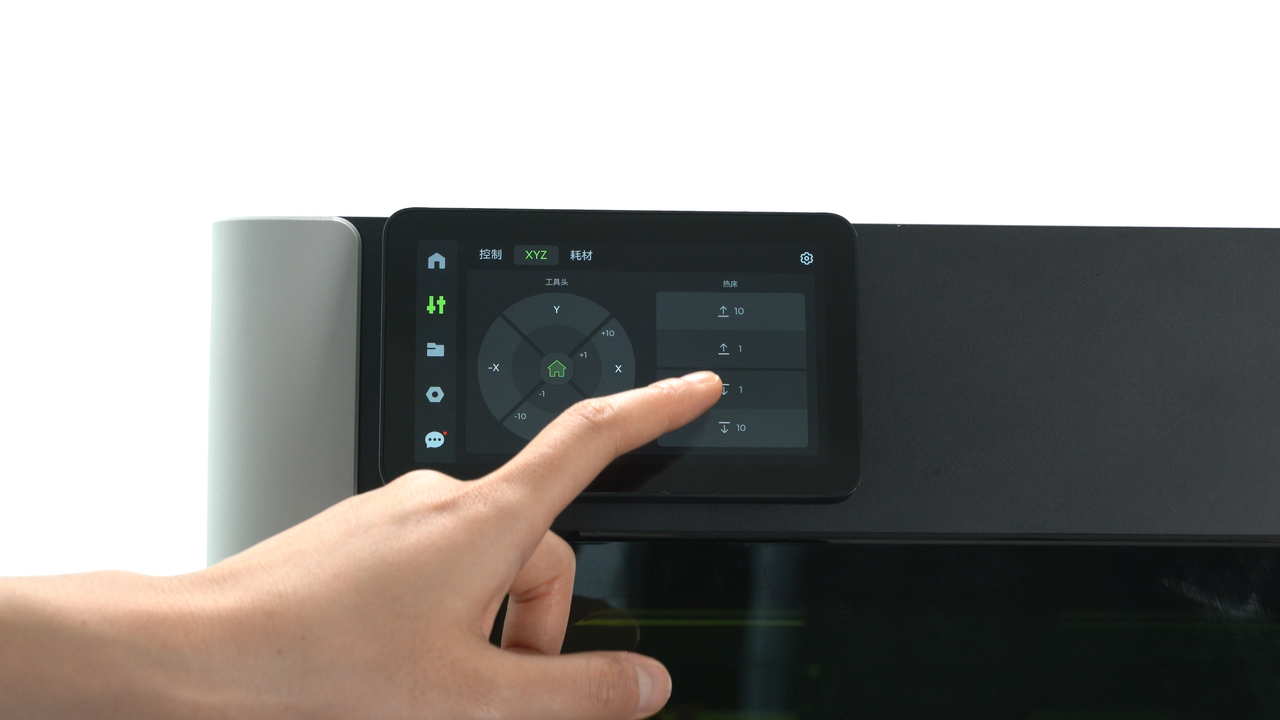

Después de completar la lubricación, encender nuevamente la impresora y controlar la cama caliente para que se mueva hacia arriba y abajo en la pantalla de la impresora. El propósito es permitir que el aceite lubricante y la grasa lubricante se impregnen completamente el husillo y la varilla lineal del eje Z para asegurar una lubricación suficiente.
Antes de continuar con el trabajo de limpieza, apague nuevamente la impresora.
Paso 9: Limpiar los sensores de llama

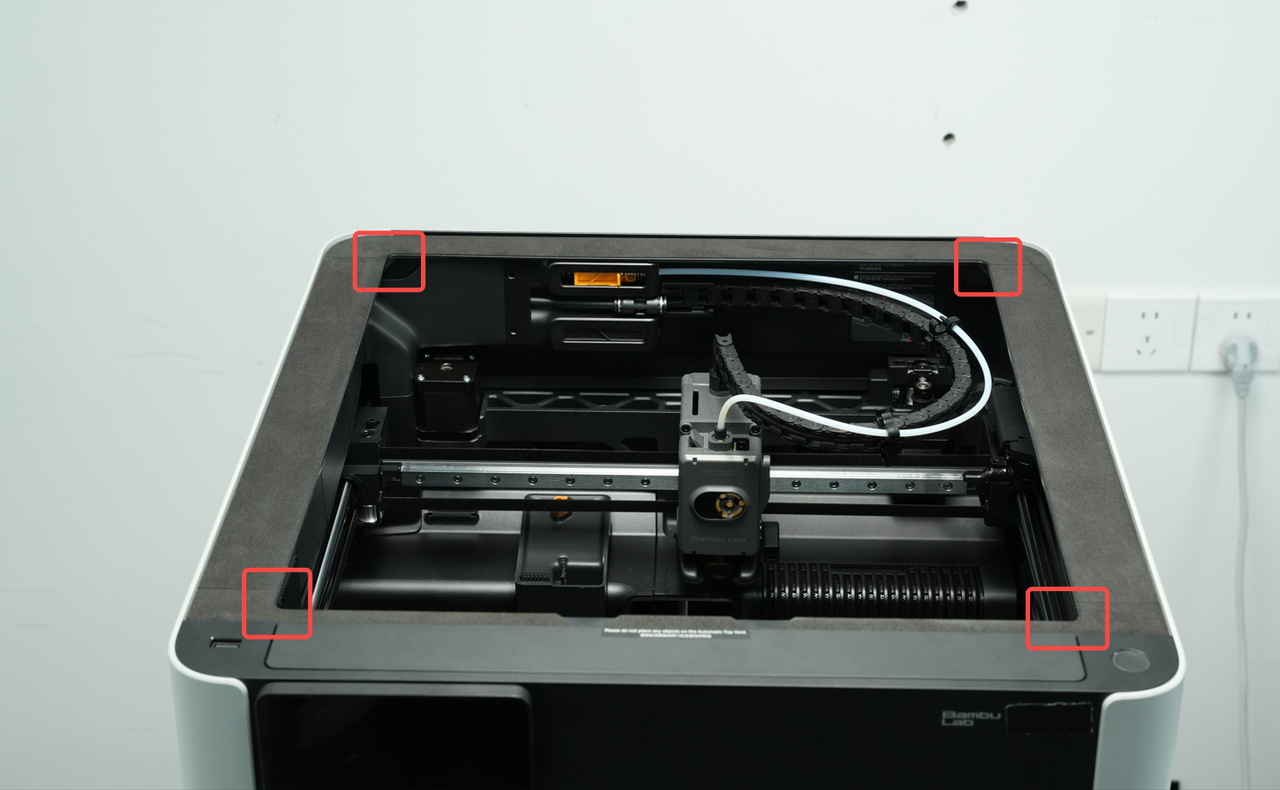

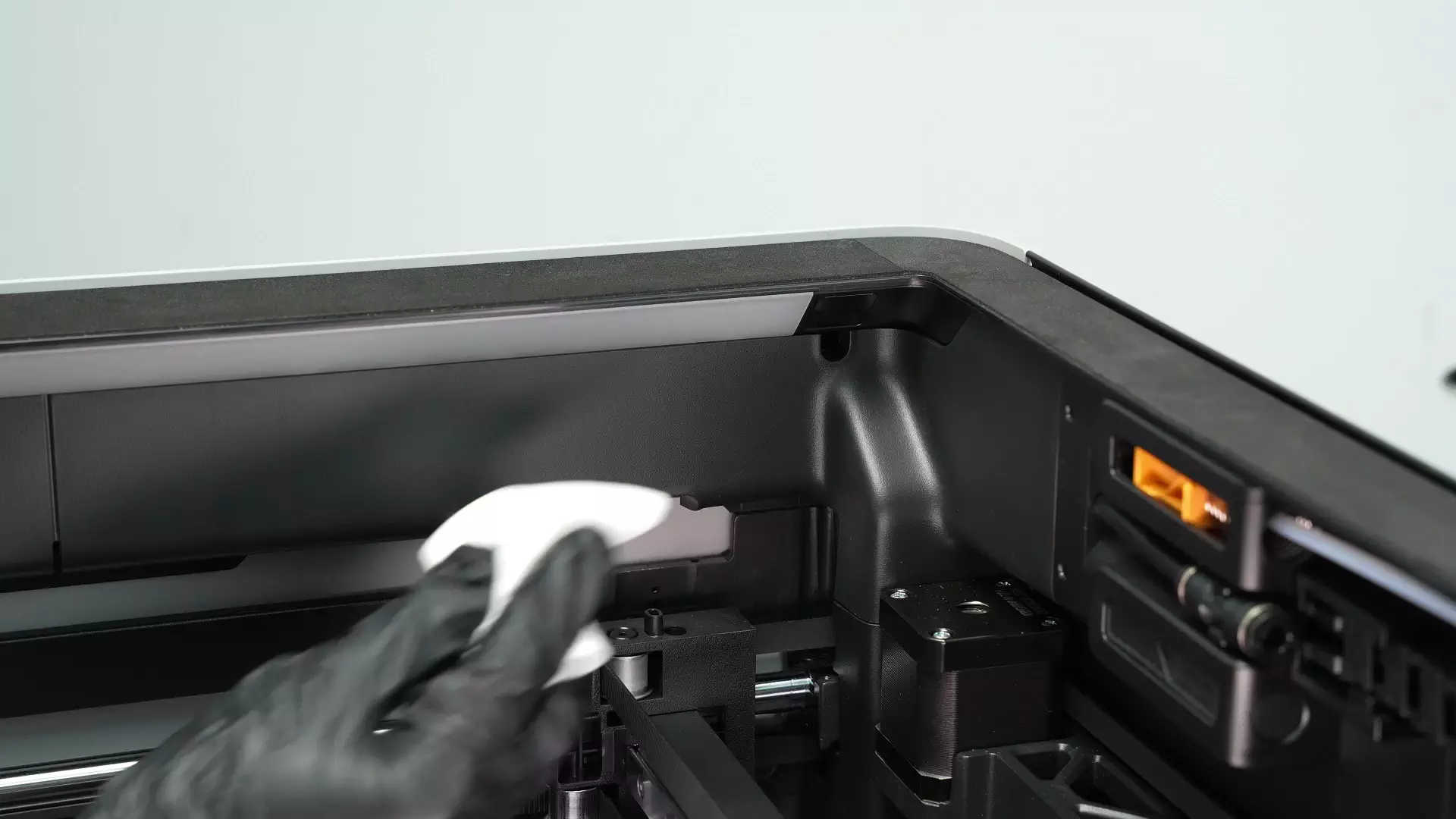

Hay 4 sensores de llama en la impresora, ubicados en las 4 esquinas del marco de la impresora. Limpiar cada sensor de llama con tela no tejida.
Paso 10: Limpiar la cámara Birds Eye y la cámara Live View
Utilizar tela no tejida rociada con alcohol para limpiar las lentes de la cámara Birds Eye y la cámara Live View.
Paso 11: Limpiar el marco superior del encierro, los forros internos izquierdo y derecho, los lados internos de los paneles laterales izquierdo y derecho y la base de la impresora

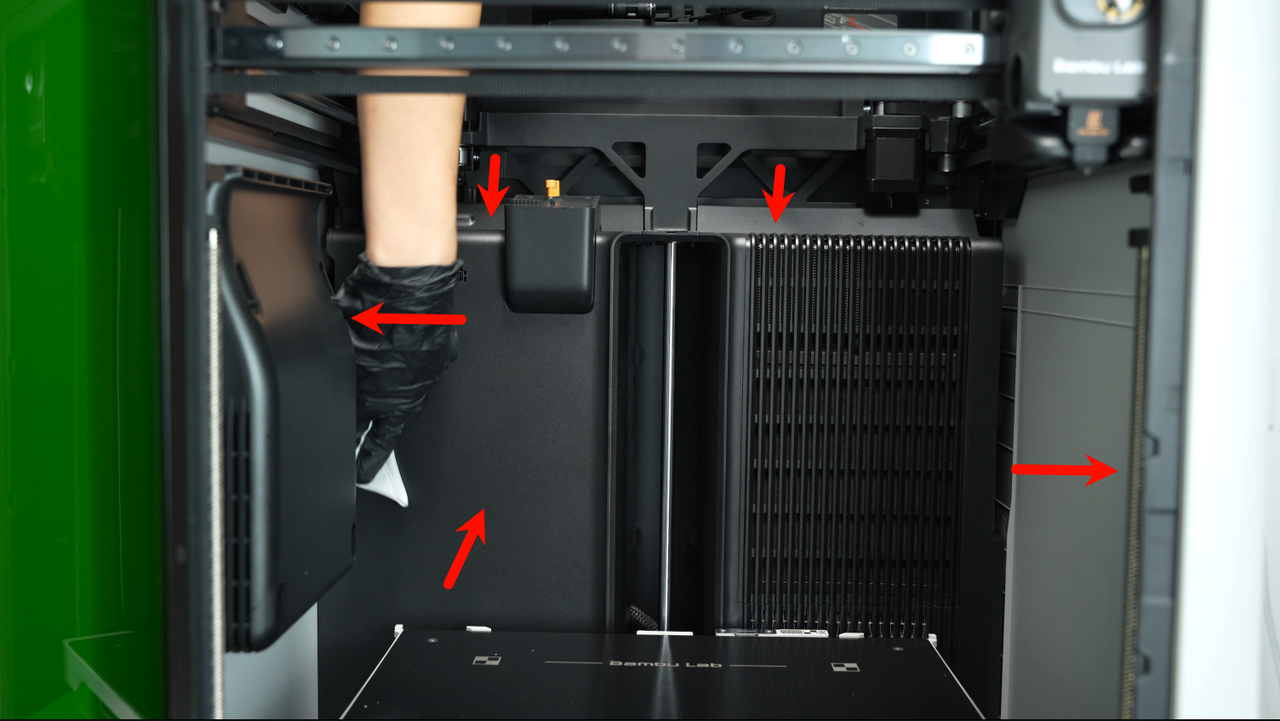

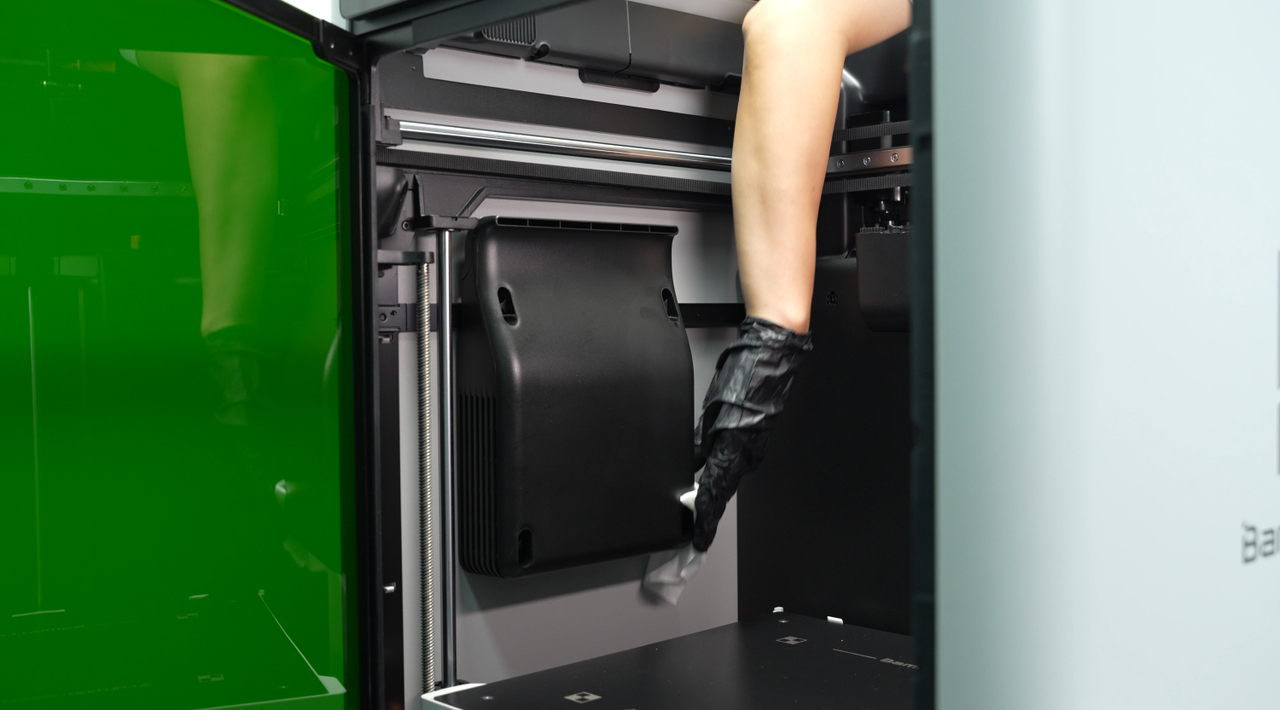

Utilizar tela no tejida rociada con alcohol para limpiar el forro interno del marco superior del encierro, los forros internos de los paneles laterales izquierdo y derecho (todas las partes deben limpiarse), las partes superiores de los forros internos izquierdo y derecho, y la superficie del forro interno izquierdo. Al mismo tiempo, limpiar el limpiador de purga para eliminar filamento residual. Si algunas posiciones son difíciles de limpiar, se puede mover el cabezal para facilitar la limpieza.

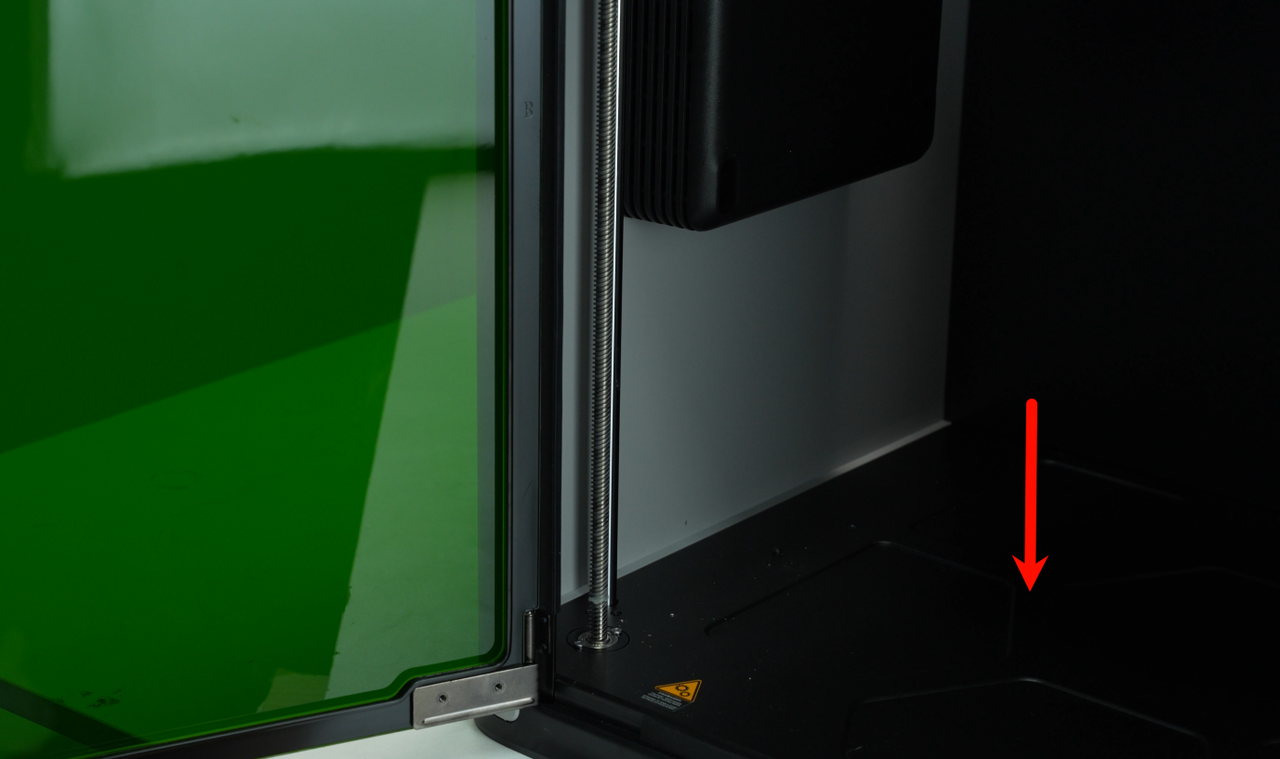

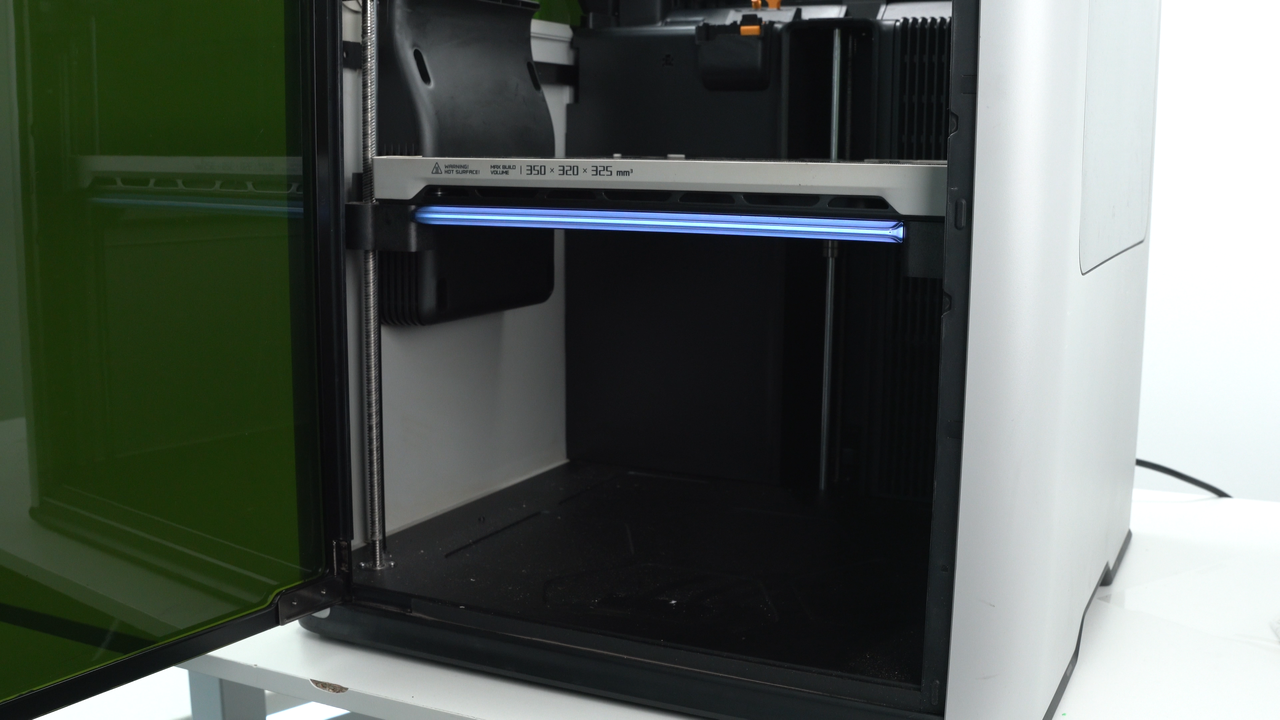

Elevar adecuadamente la cama caliente, luego limpiar el polvo y objetos extraños en la parte inferior de la impresora.
Paso 13: Limpiar el ventilador auxiliar de capa
Utilizar tela no tejida sumergida en alcohol para limpiar el polvo en el vidrio del panel lateral izquierdo y la parte superior del ventilador auxiliar de capa, luego limpiar la superficie y ambos lados del ventilador auxiliar de capa. Hay una estructura de amortiguación en la parte superior del ventilador auxiliar de capa; al limpiar, evite tirar hacia afuera con fuerza para prevenir que los pernos de amortiguación se caigan.
Paso 16: Limpiar la tapa del filtro de carbón activado

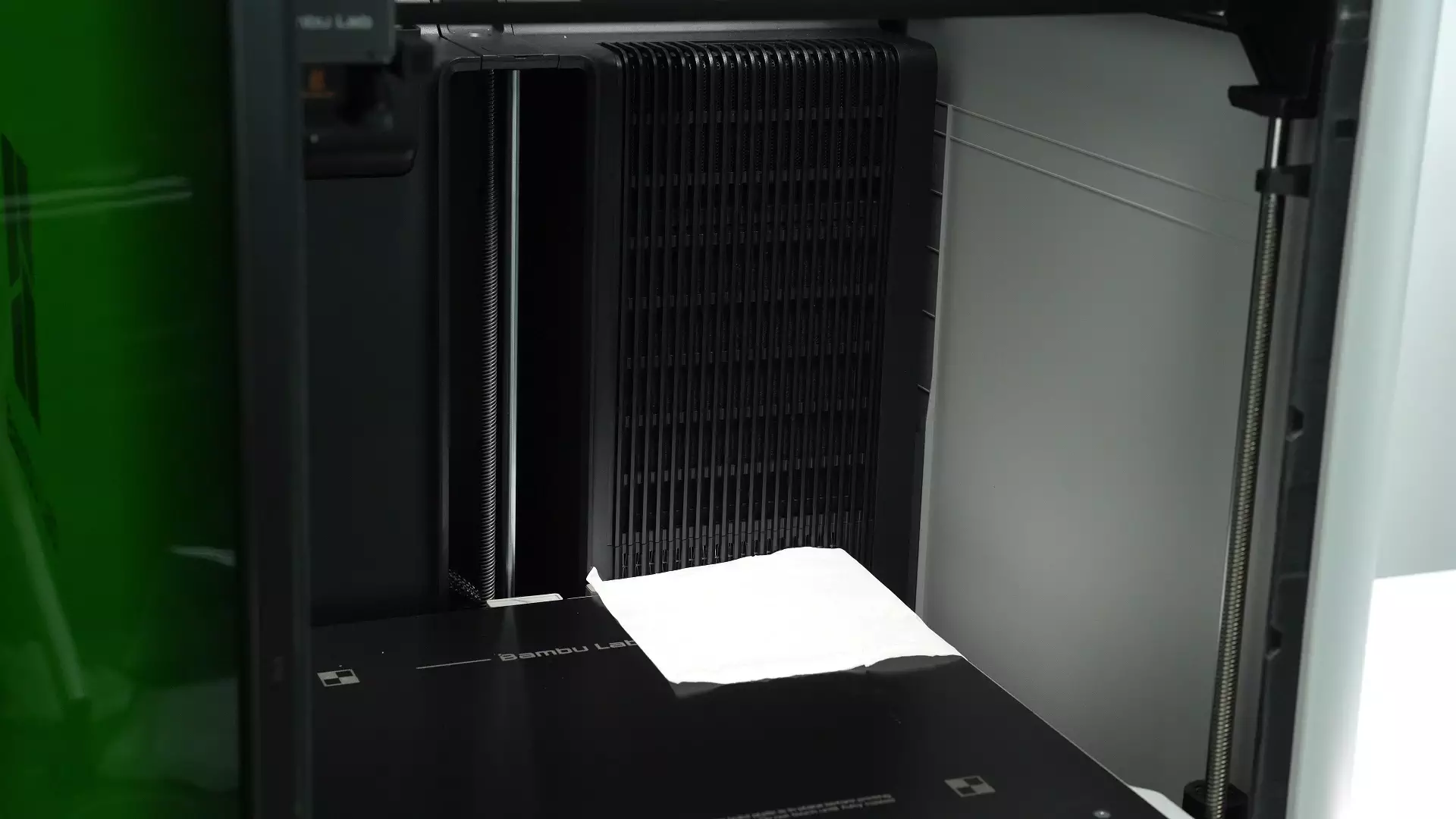

Limpiar la tapa con un cepillo de limpieza. Si la tapa está particularmente sucia o se necesita reemplazar el filtro, se puede realizar una limpieza adicional según el método siguiente.

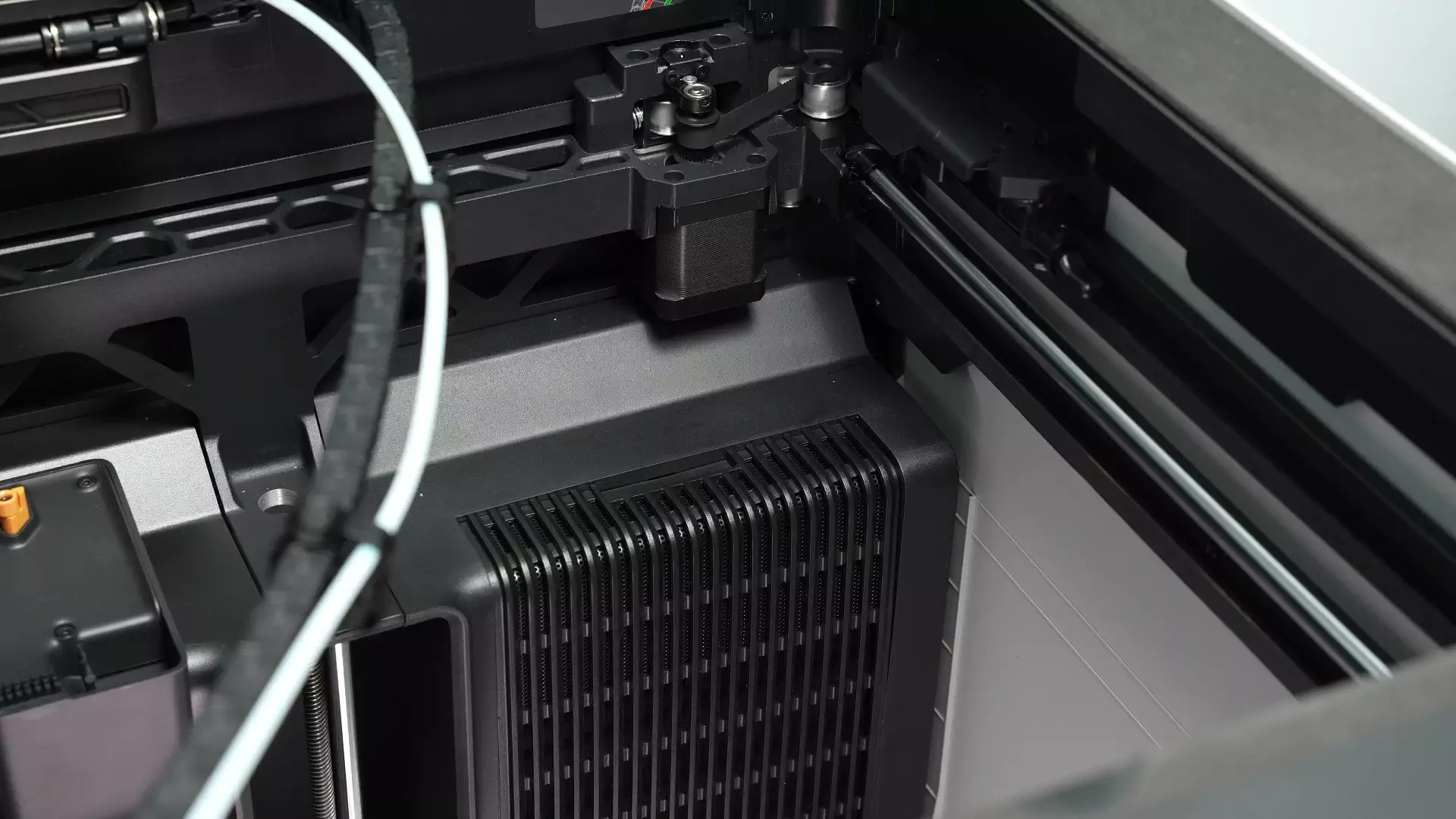

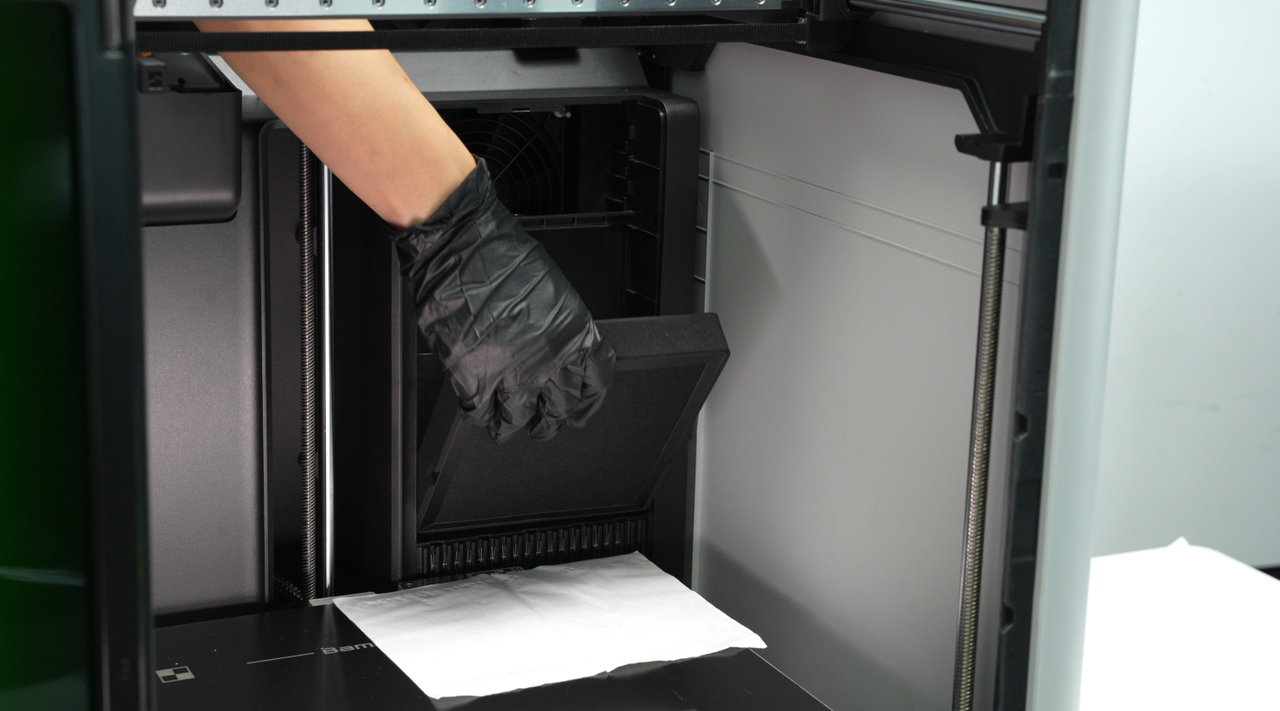

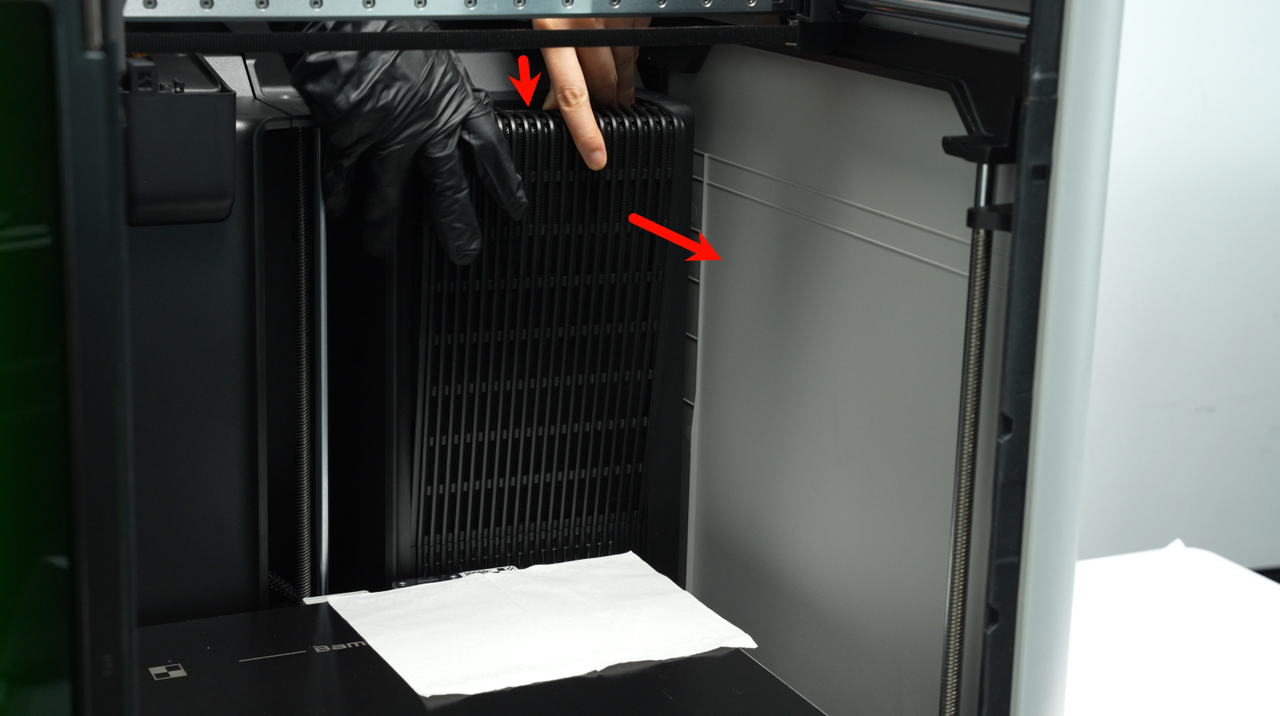

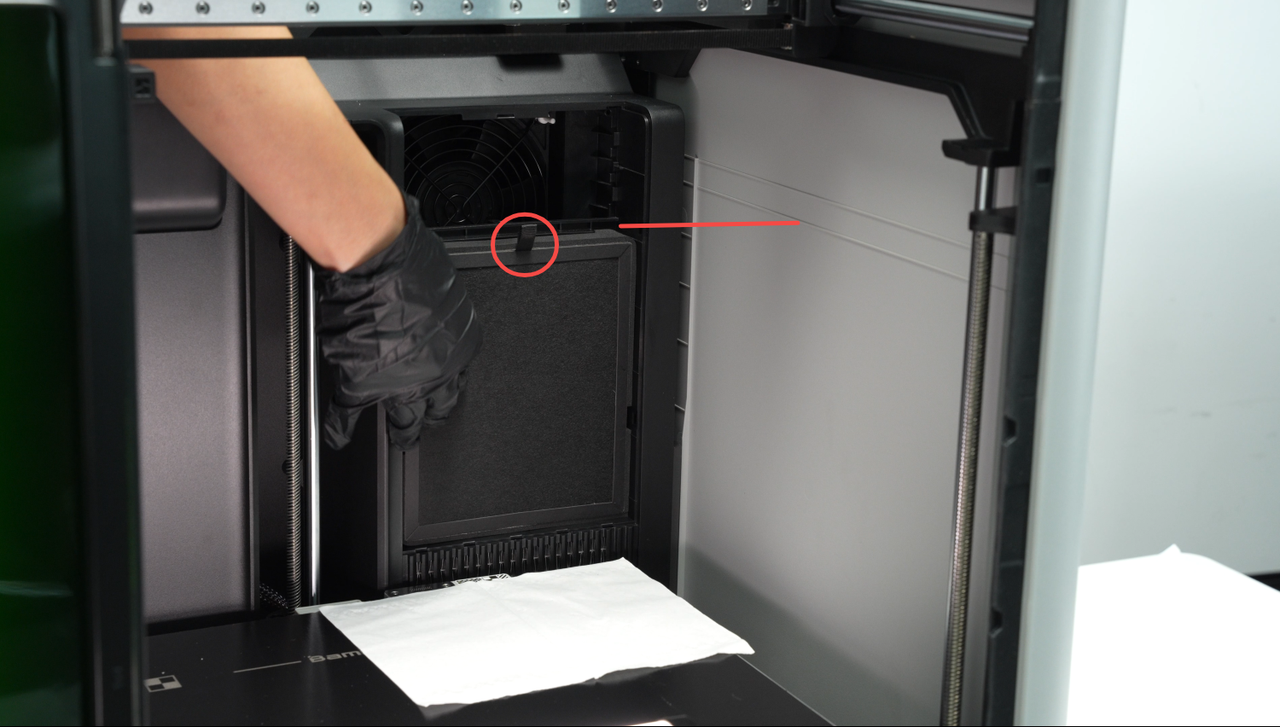

Presionar la parte superior de la tapa del filtro de carbón activado con la mano y tirar hacia afuera para desbloquear el cierre superior, luego retirar la tapa del filtro de carbón activado. Al retirar el filtro de aire de carbón activado, colocar papel debajo del filtro de aire de carbón activado para evitar que el polvo caiga en la impresora.

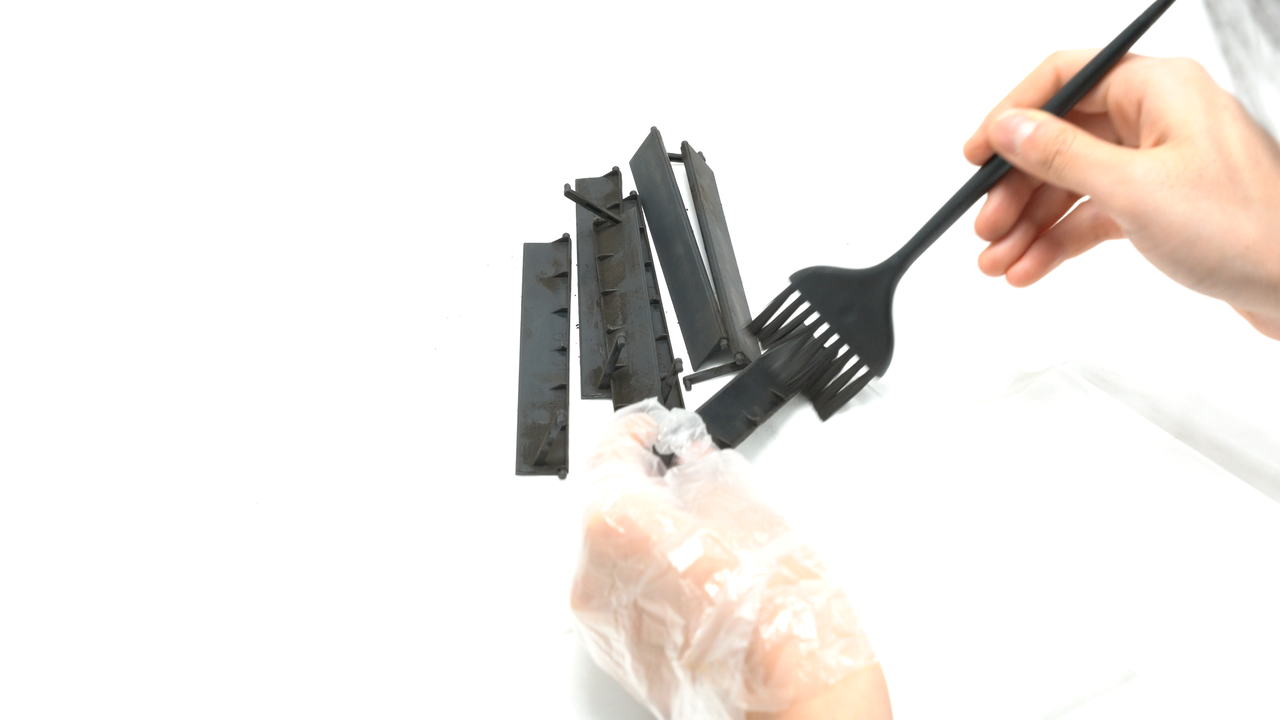

Si la tapa del filtro está particularmente sucia, después de retirarla, primero utilizar un cepillo de limpieza para limpiar el polvo de ambos lados de la tapa del filtro, luego limpiar la tapa del filtro con tela no tejida sumergida en alcohol.

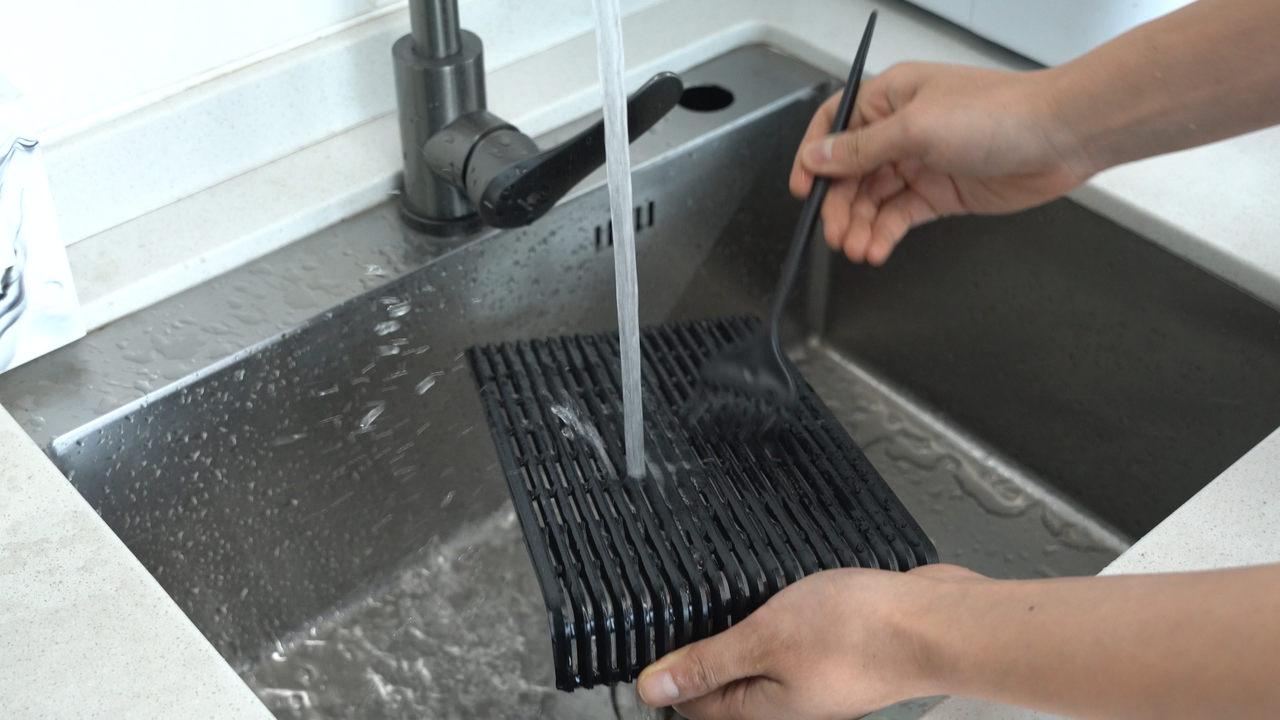

Si la tapa del filtro está extremadamente sucia y no puede limpiarse con métodos normales, se puede intentar enjuagar la tapa del filtro directamente bajo el grifo mientras se limpia con un cepillo de limpieza. Tenga en cuenta que después de lavar con agua, la tapa del filtro debe secarse completamente. Hay algunos componentes electrónicos alrededor de la tapa del filtro, y la humedad residual puede afectar el funcionamiento de estos componentes electrónicos.
Paso 17: Limpieza del lado interno de la rejilla de escape del ventilador de cámara y la ranura del filtro de aire

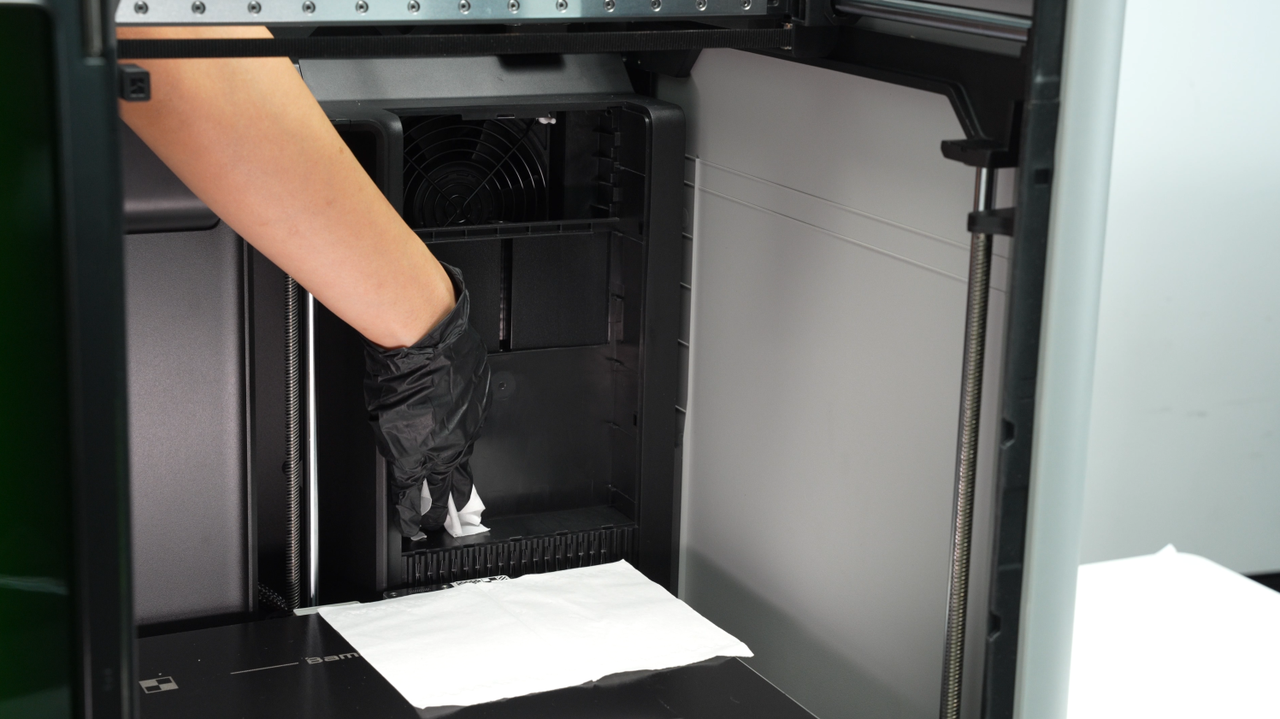

Utilice tela no tejida sumergida en alcohol para limpiar la ranura del filtro de carbón activado ubicada en la parte interna de la capa derecha.

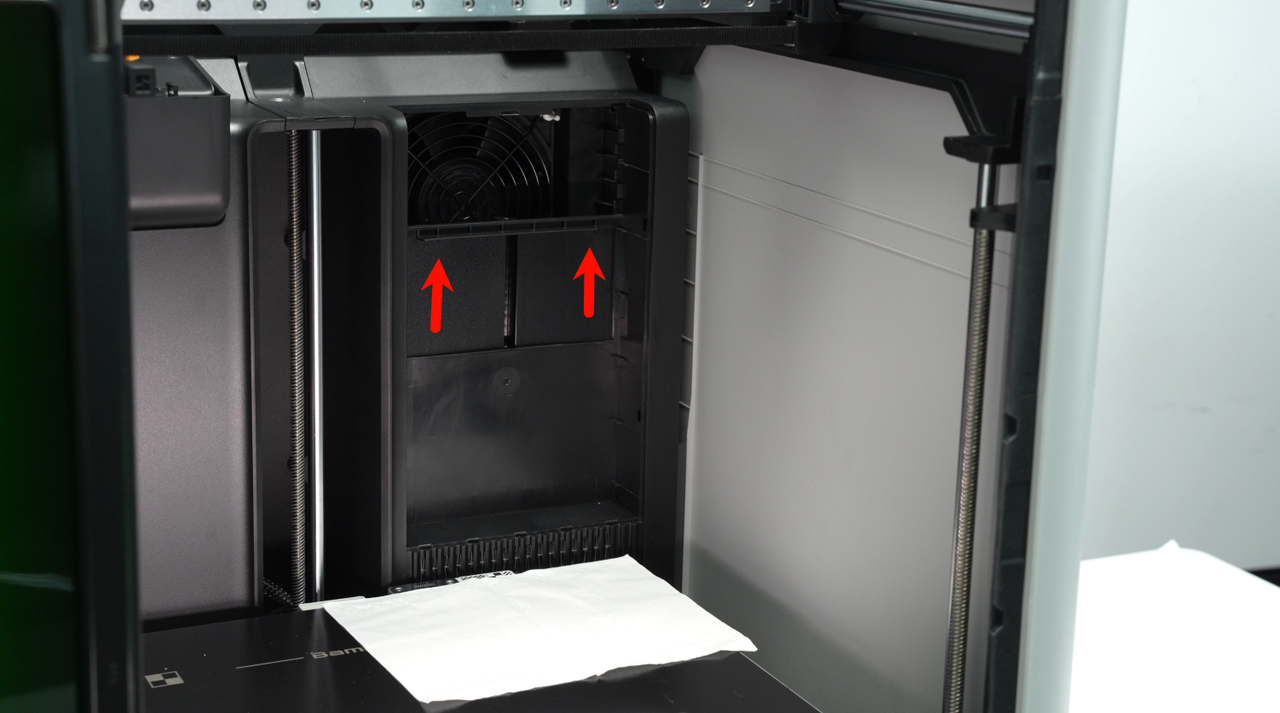

Mueva la solapa del interruptor de filtro hacia arriba para limpiar la parte inferior de la solapa. Después de limpiar, vuelva a bajar la solapa del interruptor de filtro. Al limpiar la solapa del interruptor de filtro, el movimiento frecuente hacia arriba y hacia abajo de la solapa puede reducir la vida útil del engranaje, por lo tanto, intente minimizar la cantidad de veces que empuja y tira de la solapa.

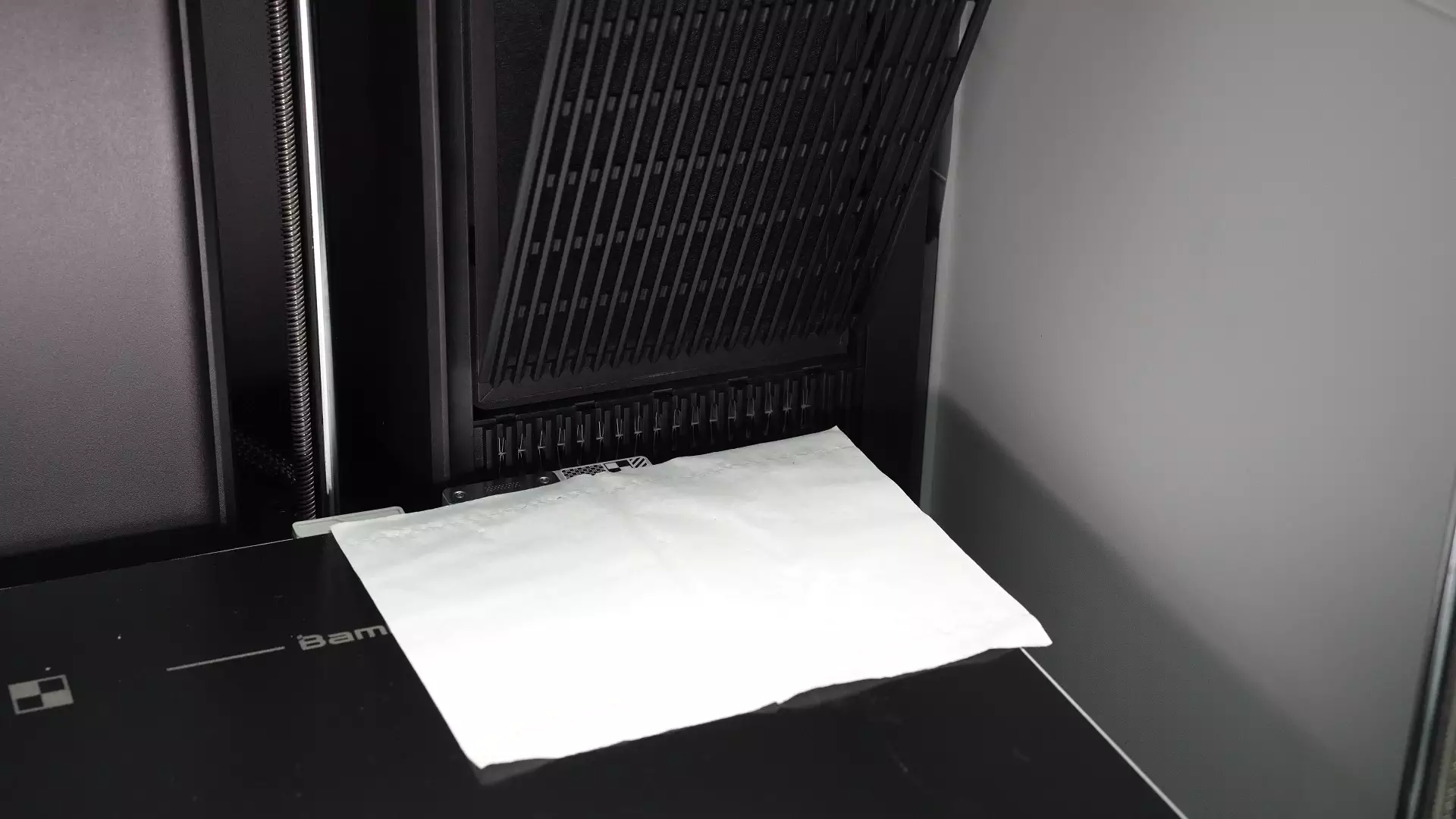

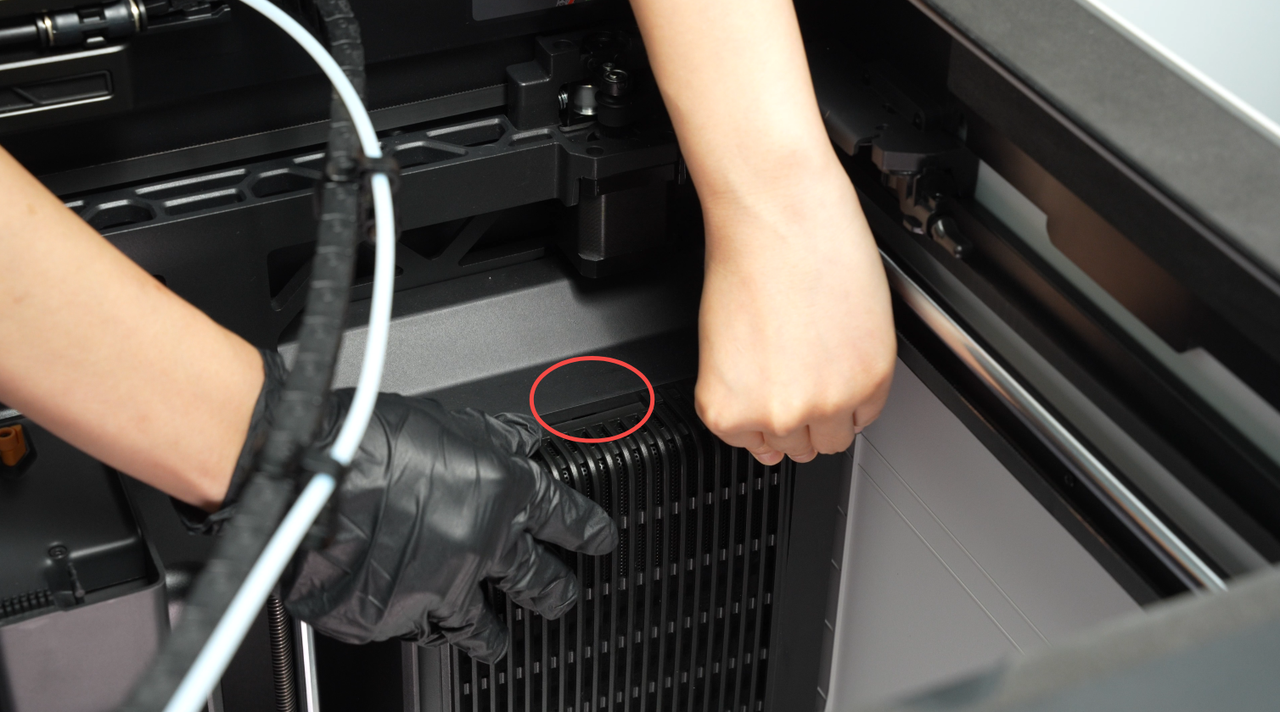

Después de limpiar, instale un nuevo filtro de aire de carbón activado en la capa interna derecha de la impresora. Luego, inserte la cubierta del filtro de carbón activado oblicuamente en la capa interna, inserte los cinco pasadores de la parte inferior en la capa interna, empuje la cubierta del filtro de carbón activado hacia adentro y encaje las cuatro abrazaderas y un pasador de la parte superior en la capa interna.
Paso 19: Limpieza de la rejilla de escape

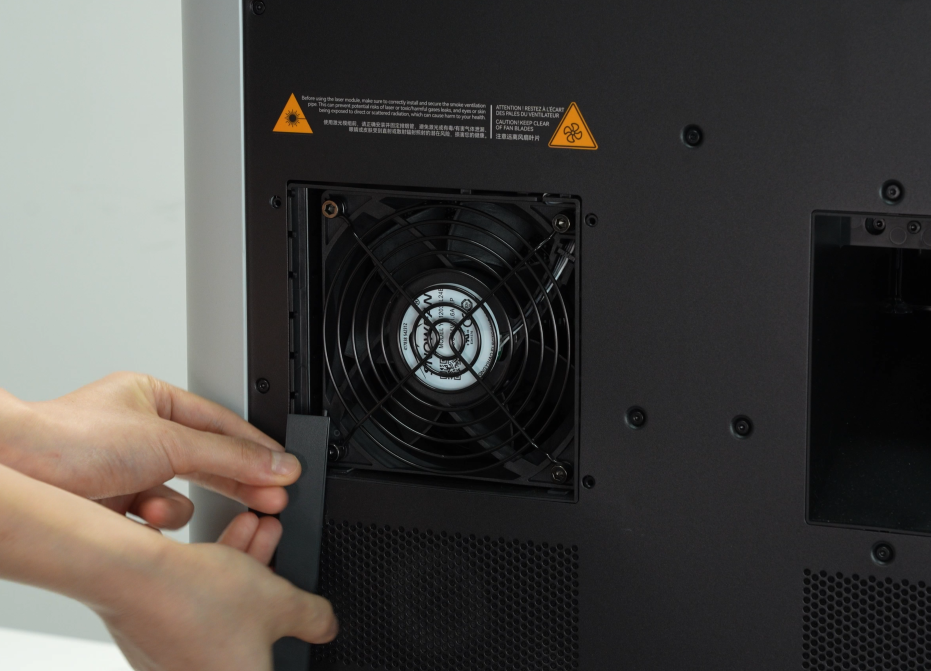

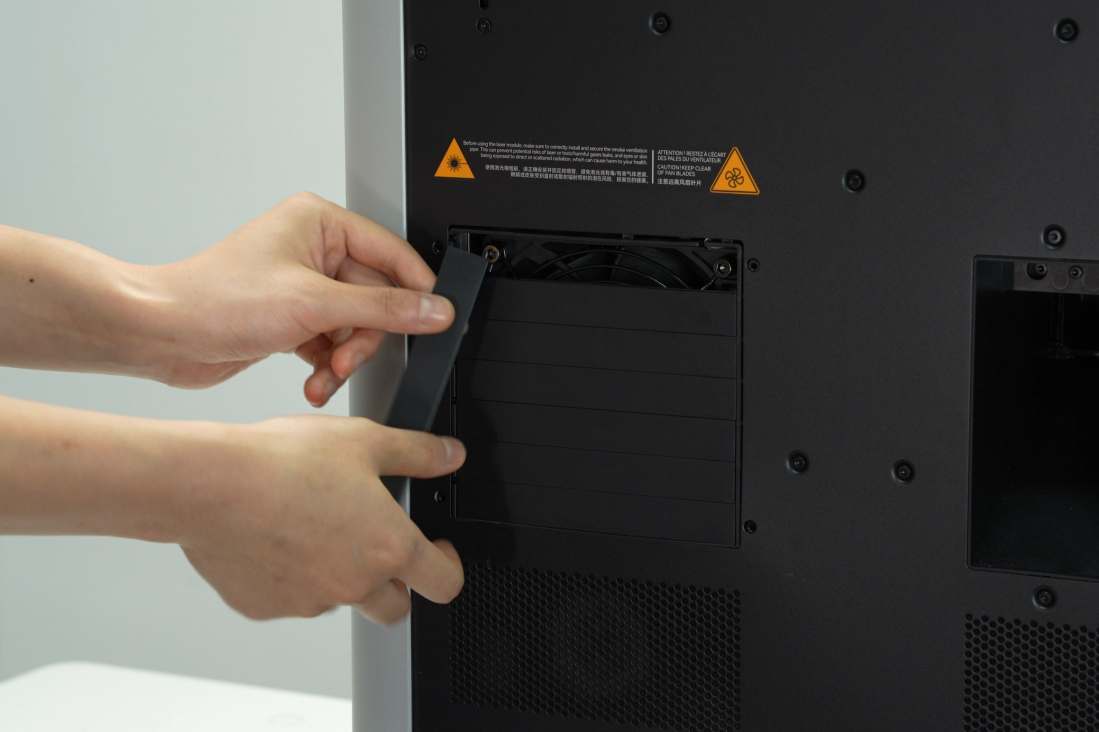

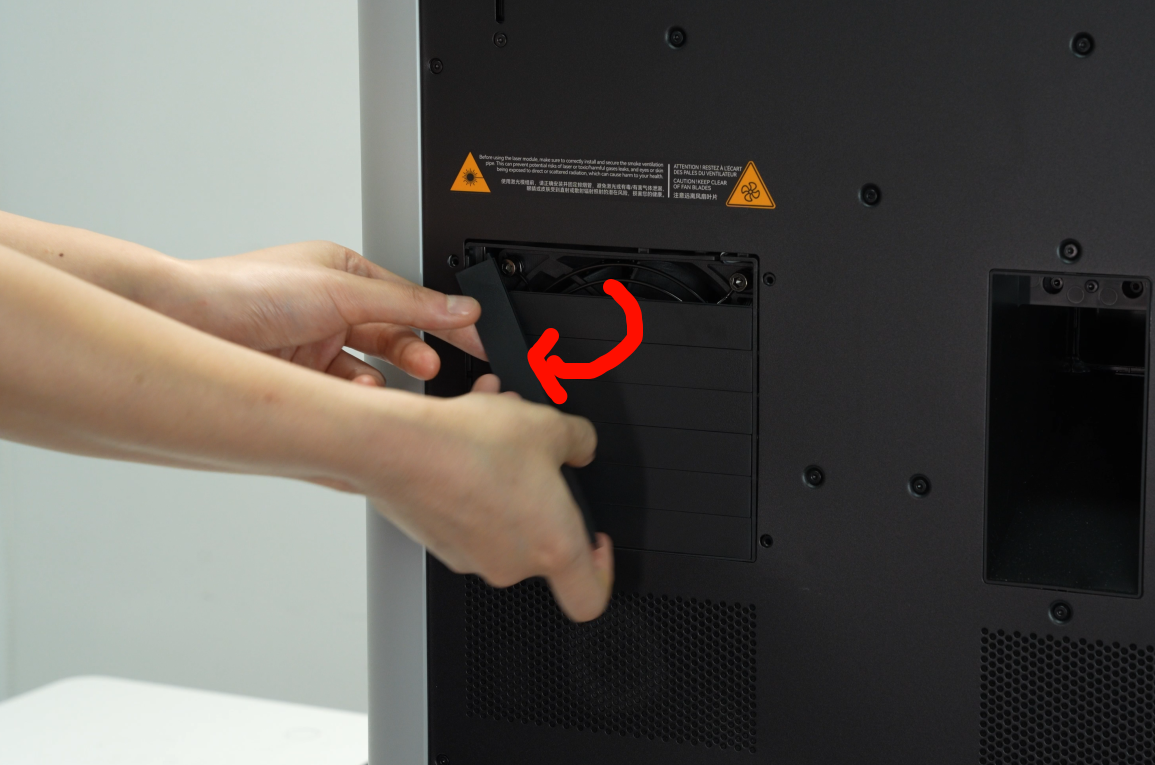

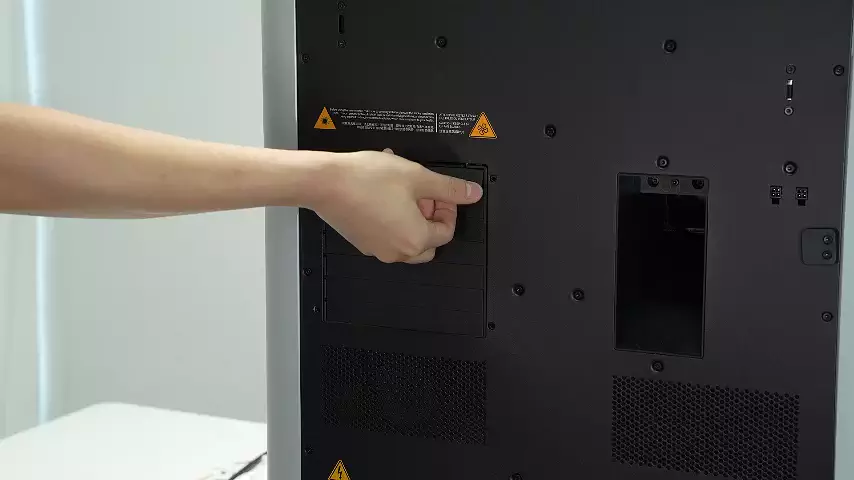

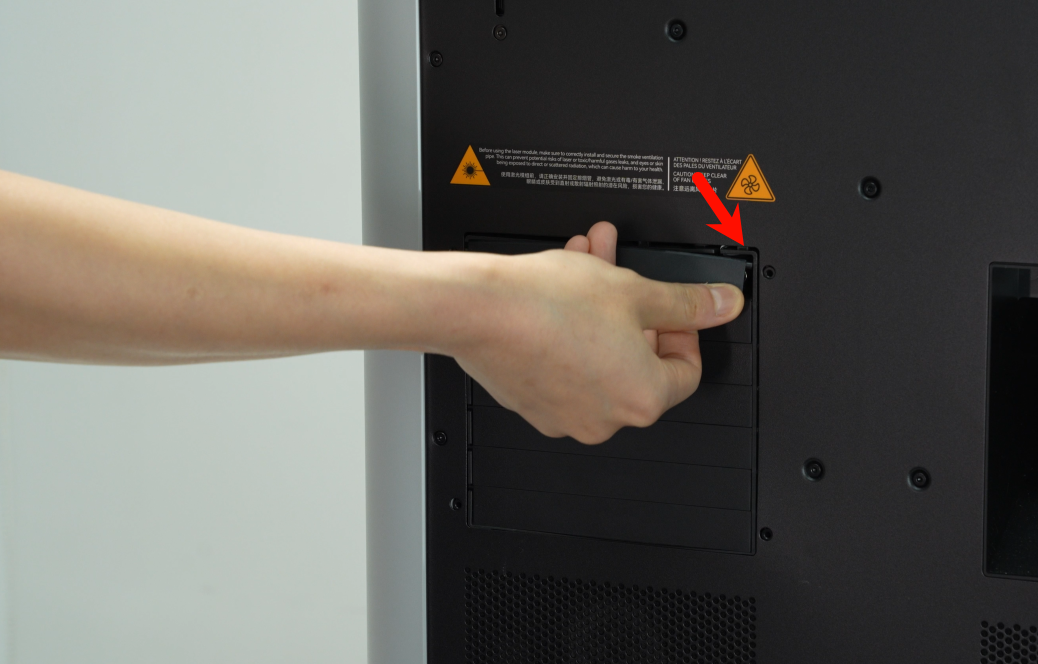

La rejilla de escape se encuentra en el lado exterior del ventilador de escape de la cámara, con un total de 7 rejillas de escape. Al retirar la rejilla de escape, retirela de arriba hacia abajo. Primero, empuje ligeramente la rejilla de escape hacia afuera para abombárla, luego retire el bloque de posicionamiento del lado derecho desde el pequeño agujero. Gire la rejilla de escape 90° en sentido horario, levántela ligeramente para retirar el pasador y retire la rejilla de escape. Retire las 6 rejillas de escape restantes siguiendo los mismos pasos.

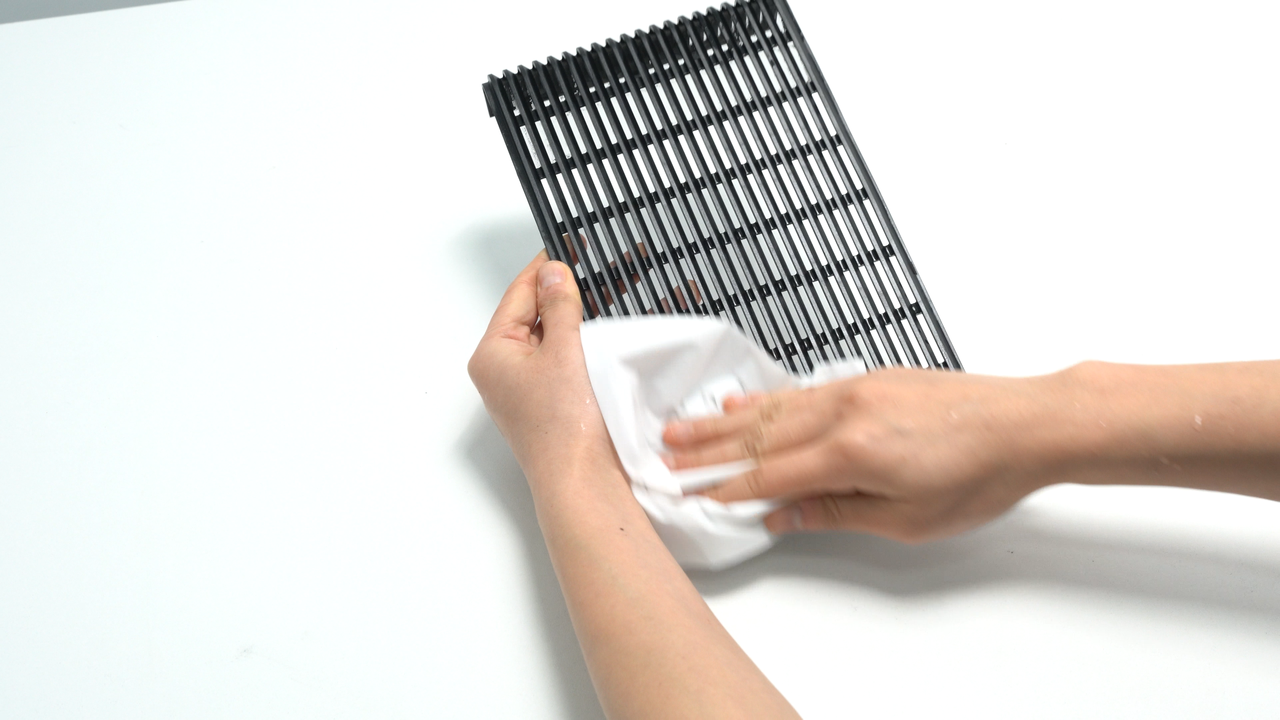

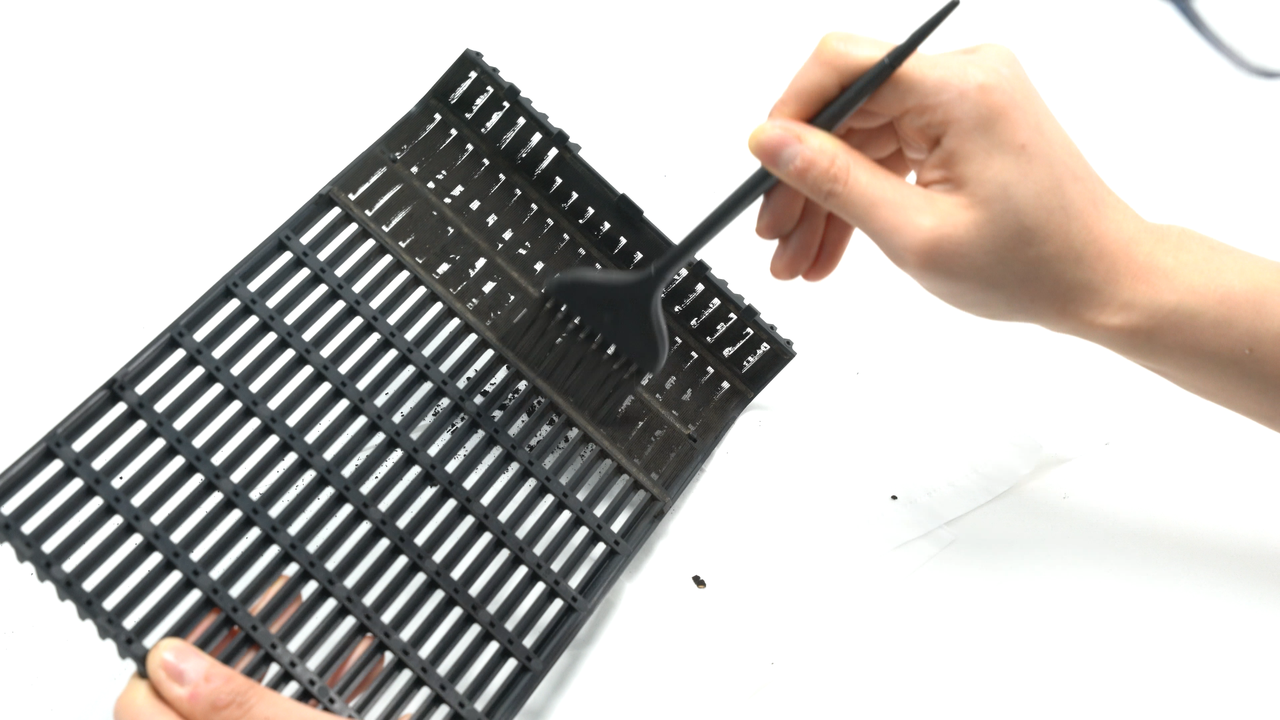

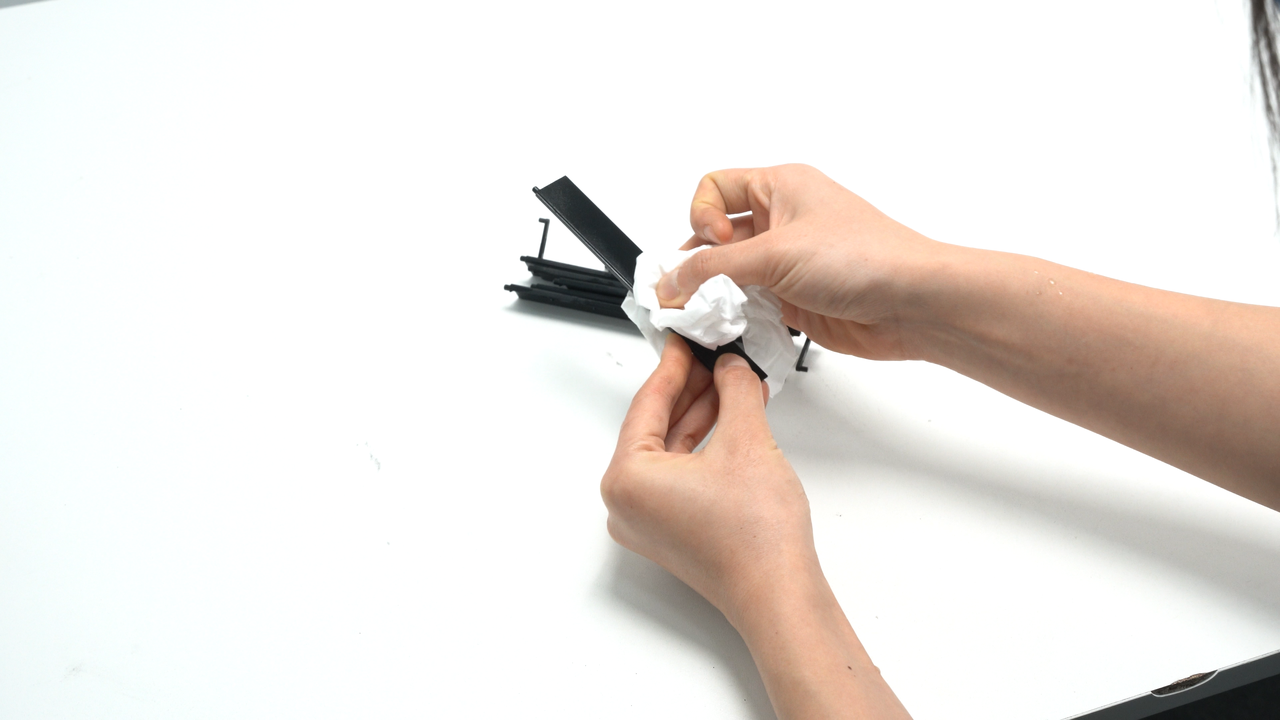

Primero, utilice un cepillo de limpieza para eliminar el polvo de la rejilla de escape, luego limpie la rejilla de escape con tela no tejida sumergida en alcohol.
Si la rejilla de escape está extremadamente sucia y no puede limpiarse con métodos ordinarios, puede intentar enjuagarla directamente bajo el grifo mientras se limpia con un cepillo de limpieza. Tenga en cuenta que después de lavar con agua, la rejilla de escape debe secarse completamente. Hay algunos componentes electrónicos alrededor de la rejilla de escape, y la humedad residual puede afectar el funcionamiento de estos componentes electrónicos.

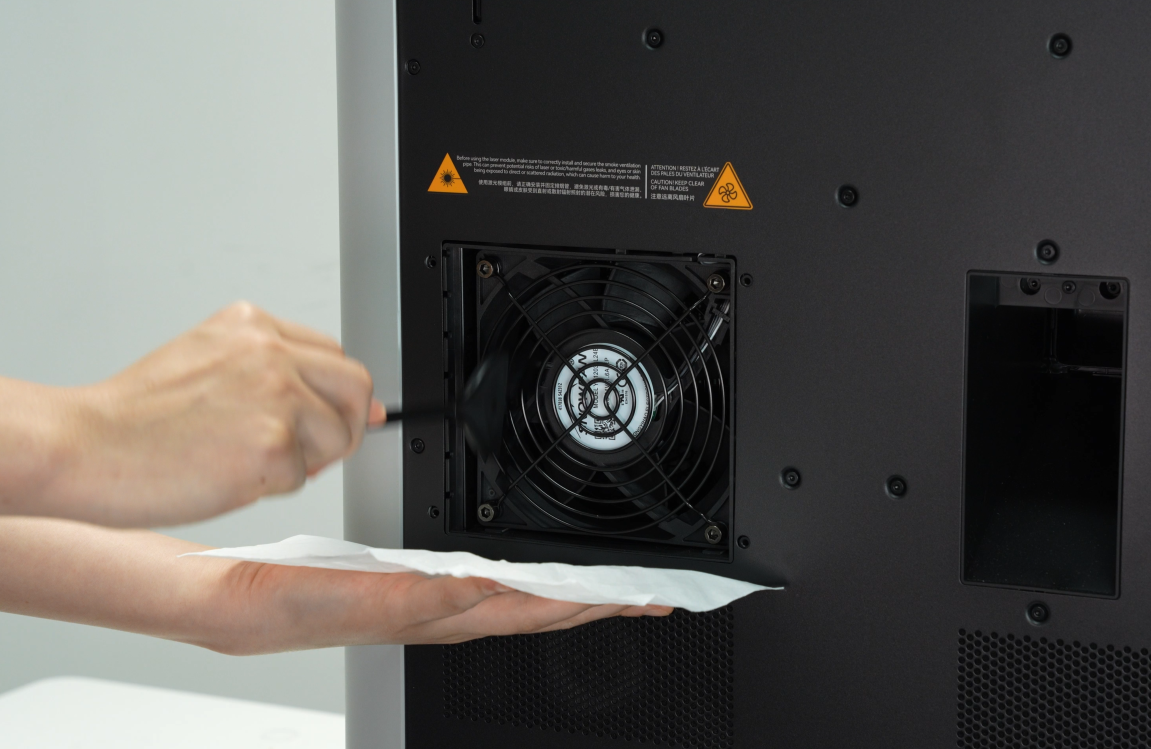

Paso 20: Limpieza del lado externo del ventilador de escape de cámara
Después de retirar la rejilla de escape, utilice un cepillo de limpieza para eliminar el polvo del lado externo del ventilador.

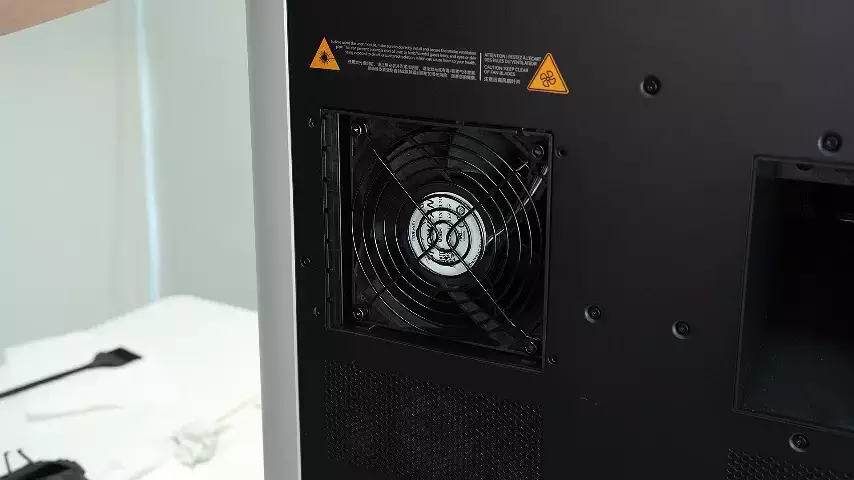

Después de limpiar, instale la rejilla de escape de abajo hacia arriba. Comience por el lado izquierdo, inserte el pasador izquierdo en el agujero indicado por la flecha, alinee el bloque de posicionamiento izquierdo con el pequeño agujero mostrado en el círculo y encajelo en su lugar, luego encaje el bloque de posicionamiento derecho en el pequeño agujero del lado derecho. Instale las 6 rejillas de escape restantes siguiendo los mismos pasos.

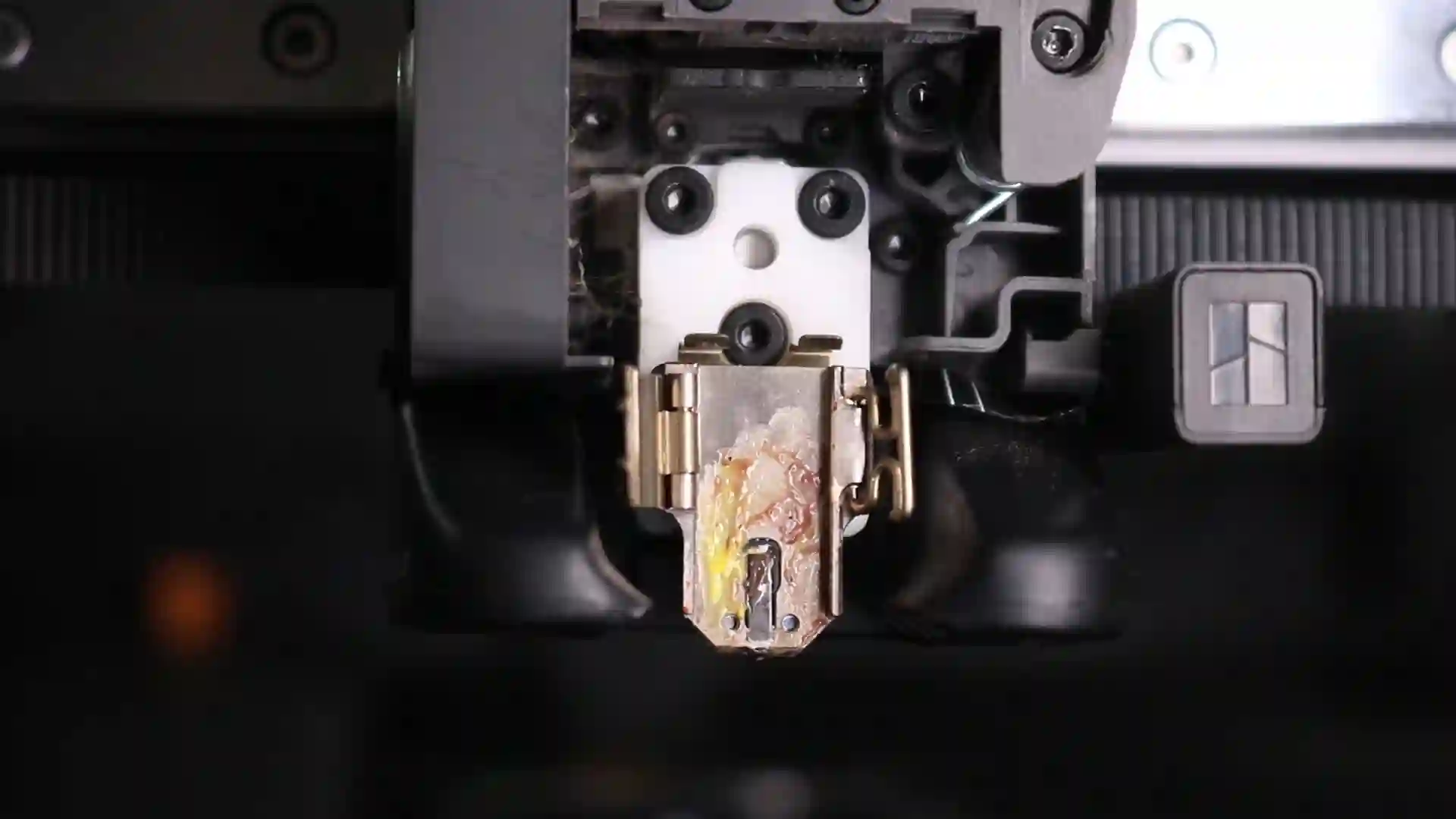

Paso 21: Limpieza de la boquilla y la superficie del bloque calentador
En la pantalla, caliente la boquilla hasta aproximadamente 250 °C, retirela con cuidado y límpiela con una toalla de papel limpia.
Use guantes resistentes al calor durante esta limpieza para evitar quemaduras.
Después de limpiar la boquilla, verifique en la pantalla que el bloque calentador aún esté a 250 °C, luego limpie su superficie.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
