Descripción del Fallo
Durante la calibración de la posición de la Ranura de Hotend Inductivo, el Hotend Inductivo izquierdo se calentará y tocará el Sensor de Calibración de Desplazamiento de Boquilla (papel térmico) en la Cama Caliente, dejando una marca blanca clara en el papel térmico. La cámara del cabezal luego captura esta marca para completar la calibración de posición relativa. Si el área marcada en el papel térmico está contaminada, tiene residuos o sufre desgaste físico, interferirá con el reconocimiento preciso y la posición de la marca blanca por parte de la cámara del cabezal, lo que resultará en el fallo de la calibración de inicialización del Hotend Inductivo y la calibración de posición de la cámara.
Posibles causas:
-
La baja temperatura ambiente hace que la marca en el papel térmico se desvanezca demasiado rápido, impidiendo que la cámara del cabezal capture el punto marcado.
-
Hay residuos como restos de material en el área del papel térmico de la cama caliente.
-
Permanece material residual en la boquilla después de limpiar.
-
El papel térmico de la cama caliente está dañado.
Herramientas y Materiales Necesarios
- Llave Allen H1.5
Advertencia de Seguridad
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Ubicación del Fallo y Proceso de Aislamiento
- La baja temperatura ambiente hace que la marca en el papel térmico se desvanezca demasiado rápido, impidiendo que la cámara del cabezal capture el punto marcado.
- Verifique el sensor de calibración de desplazamiento de boquilla de la cama caliente y el área del papel térmico en busca de residuos u otras impurezas.
- Inspeccione la boquilla en busca de residuos que no hayan sido eliminados durante la limpieza.
- Verifique si el papel térmico del sensor de calibración de desplazamiento de boquilla de la cama caliente está dañado.
Pasos para Solucionar el Problema
Paso 1: Verificar si la temperatura ambiente es baja
Cuando la impresora está en un entorno de baja temperatura por debajo de 20°C o expuesta a un flujo de aire frío directo, la marca blanca dejada por el hotend en el papel térmico se desvanecerá rápidamente debido al enfriamiento excesivo. Esto impide que la cámara del cabezal capture datos válidos, afectando el proceso de inicialización.
Pasos para solucionar:
-
Asegúrese de que la cubierta superior de la impresora esté cerrada para aislar el aire frío externo.
-
Establezca la temperatura de la cámara en 40 °C para ralentizar el desvanecimiento de las marcas, y realice la calibración de la ranura del hotend solo después de que la temperatura de la cámara supere los 35 °C.
⚠️ Nota Importante: Si hay filamento cargado en el extrusor, para evitar que el filamento se ablande y cause un obstrucción de la boquilla al establecer la temperatura de la cámara, siga la indicación para descargar el filamento del cabezal primero, y luego establezca la temperatura de la cámara.

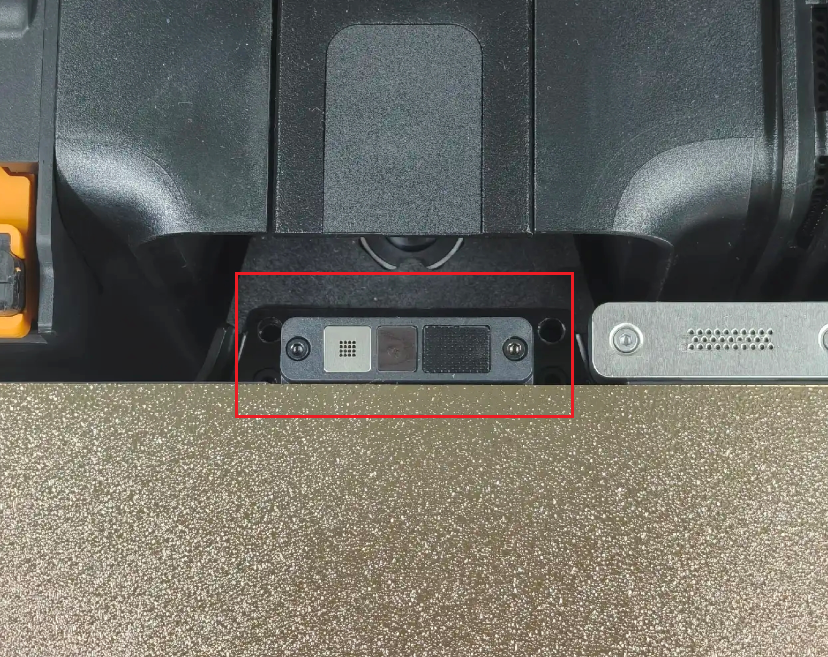

Paso 2: Calibrar la Posición del Sensor de Desplazamiento de Boquilla de la Cama Caliente y la Etiqueta del Sensor Térmico si Hay Residuos u Otras Impurezas
Si encuentra residuos o material extraño en esta área, límpielo completamente antes de ejecutar nuevamente la calibración.
Paso 3: Permanece Material Residual en la Boquilla porque No Fue Eliminado por Completamente Durante el Proceso de Limpieza
Si encuentra residuos en la boquilla después de limpiar, límpielos antes de iniciar nuevamente la calibración.
Paso 4: Verificar si el Papel Térmico del Sensor de Calibración de Desplazamiento de Boquilla de la Cama Caliente Está Dañado

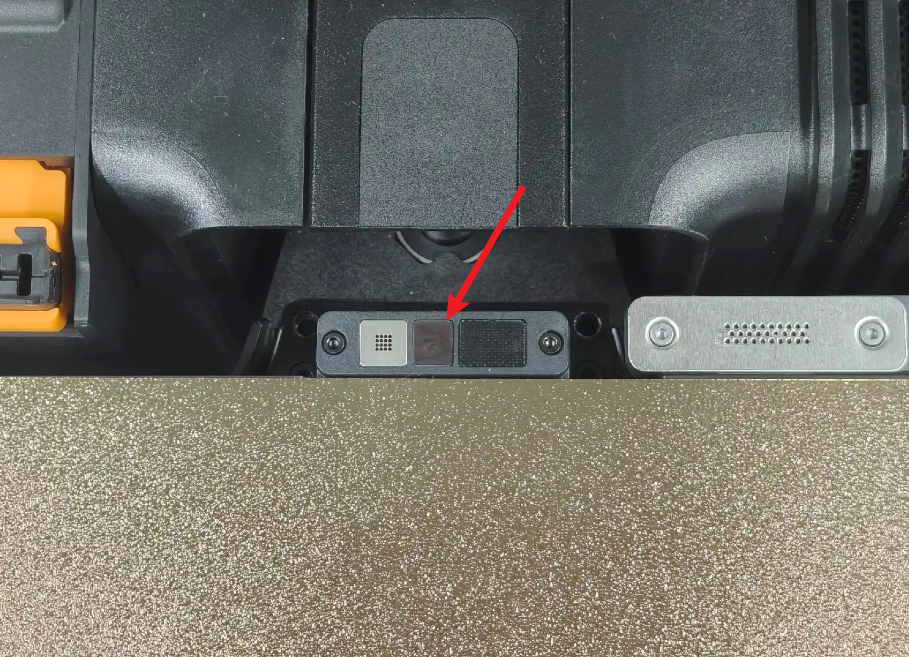

El papel térmico para el sensor de calibración de desplazamiento de boquilla de la cama caliente se muestra a continuación. Si el papel térmico está dañado, reemplácelo por uno nuevo antes de reiniciar la calibración.
- Retirar el sensor de calibración de desplazamiento de boquilla
Use una llave Allen H1.5 para retirar los dos tornillos de fijación (M2x5) de la bobina de calibración de desplazamiento de boquilla, luego levante la bobina de calibración hacia arriba y desconecte el cable de conexión.
- Instalar el sensor de calibración de desplazamiento de boquilla
Conecte la bobina de calibración de desplazamiento de boquilla a la línea de conexión de la cama caliente, luego use una llave Allen H1.5 para ajustar los dos tornillos M2x5 de la bobina de calibración.
Notas Finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que puede responder preguntas comunes de inmediato y brindarle orientación operativa.
